FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 15

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

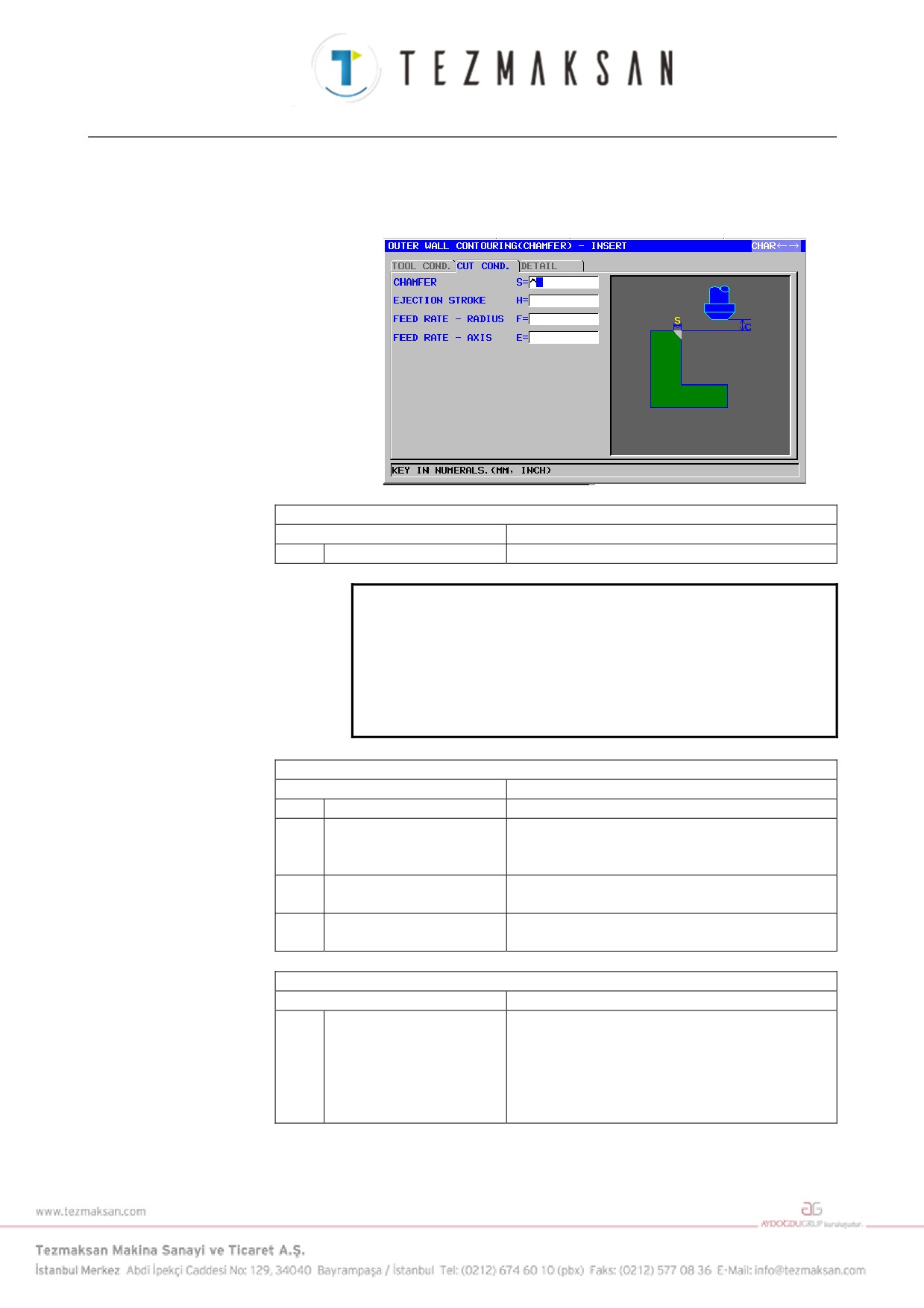

Dış yüzey Pah kırma: G1063

İç Yüzey Pah kırma: G1067

Kısmi Pah kırma: G1071

TOOL COND.

Veri öğesi

Anlamı

K

TOOL SMALL DIAMETER

Pah kırma takımı uç çapı (pozitif değer)

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

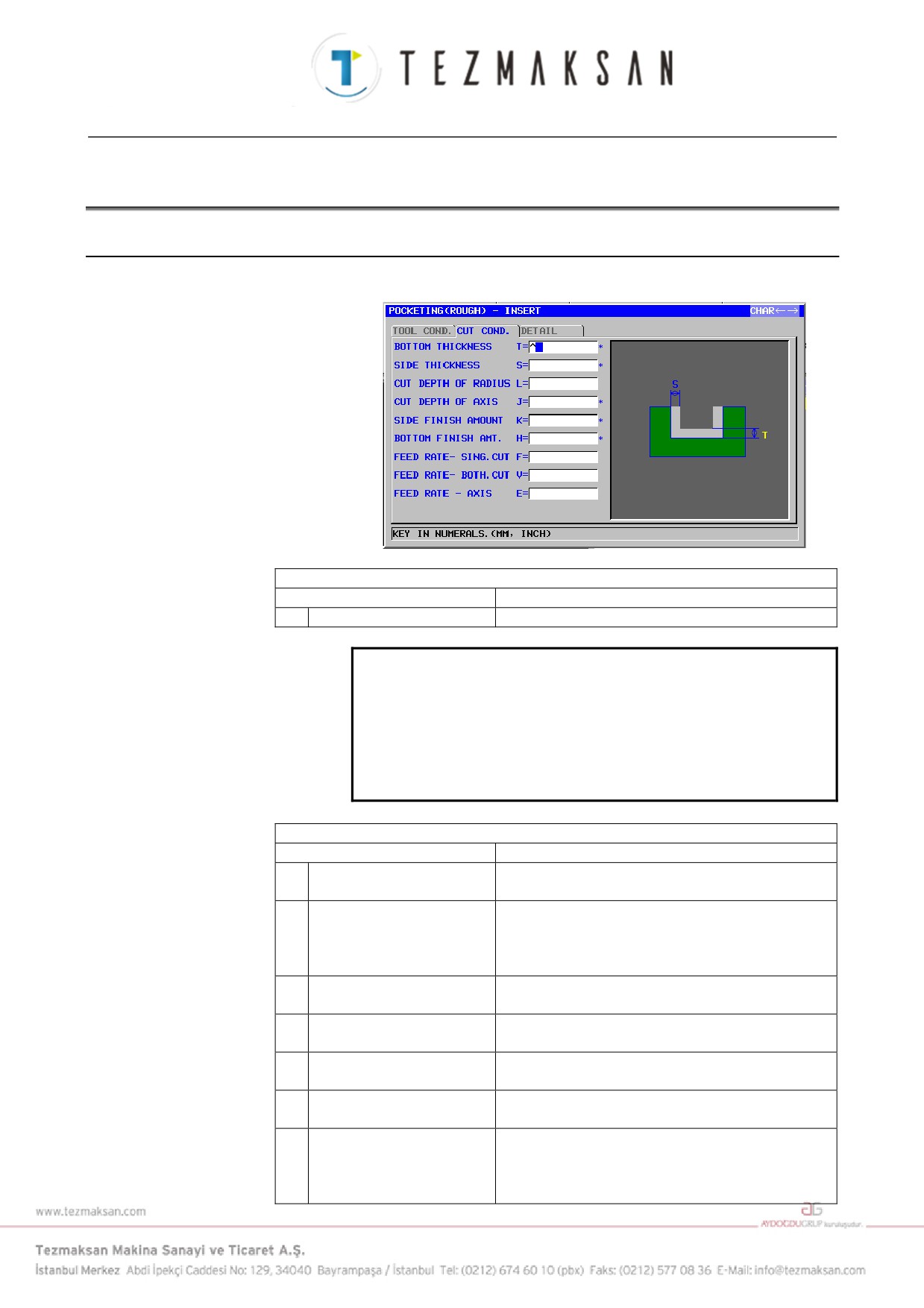

KESME KOŞULU

Veri öğesi

Anlamı

S

CHAMFER

Pah kırma uzunluğu (yarıçap değeri, pozitif değer)

H

EJECTION STROKE

Pah açma takımı ucu ve takım ekseni yönünde fiili

kesme konumu arasındaki mesafe (yarıçap değeri,

pozitif değer)

F

FEED RATE- RADIUS

Takım yarıçap yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

E

FEED RATE- AXIS

Takım eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

- 400 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

AYRINTI

Veri öğesi

Anlamı

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle

ait düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle

ait düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan

90 derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca APPROACH

TYPE (YAKLAŞIM TİPİ) için [ARC]

seçildiğinde belirtilir.

(KOPYA)

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri

çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait

düz hat tanjantı boyunca yan yüzden

geri çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait

düz hat normali boyunca yan yüzden

geri çekilir.

(KOPYA)

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan

90 derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca ESCAPE TYPE

(UZAKLAŞMA TİPİ) için [ARC]

seçildiğinde belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

- 401 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

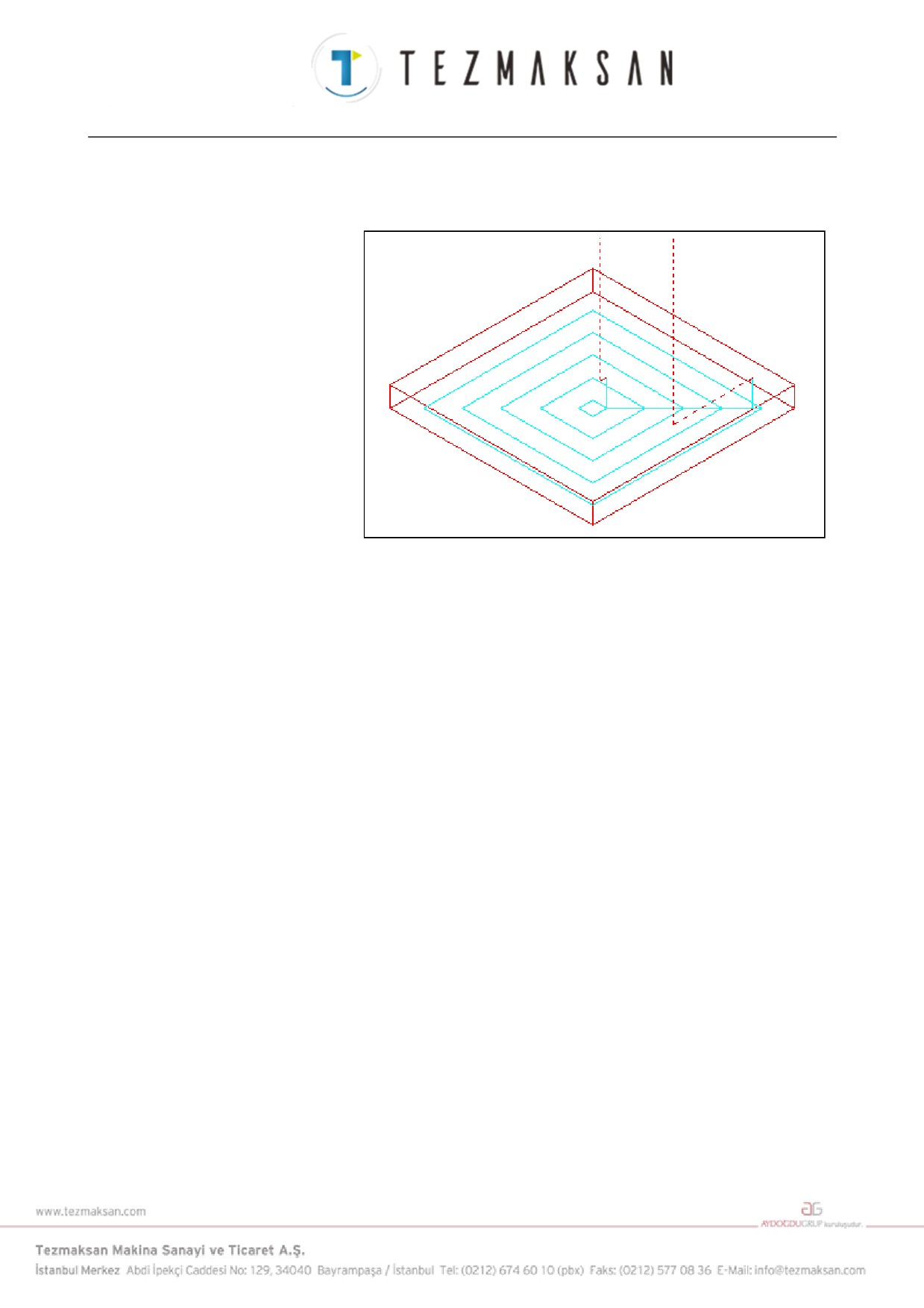

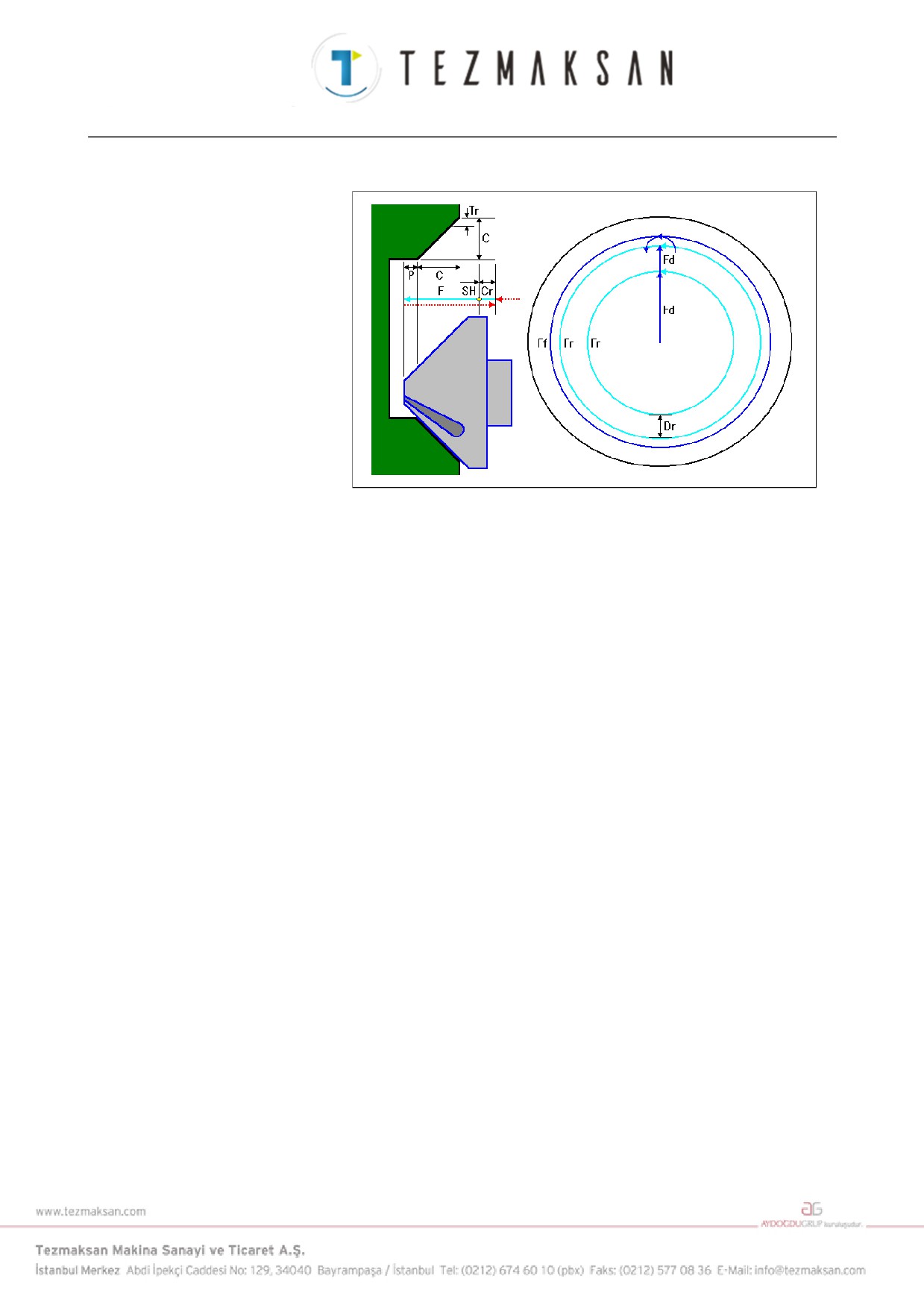

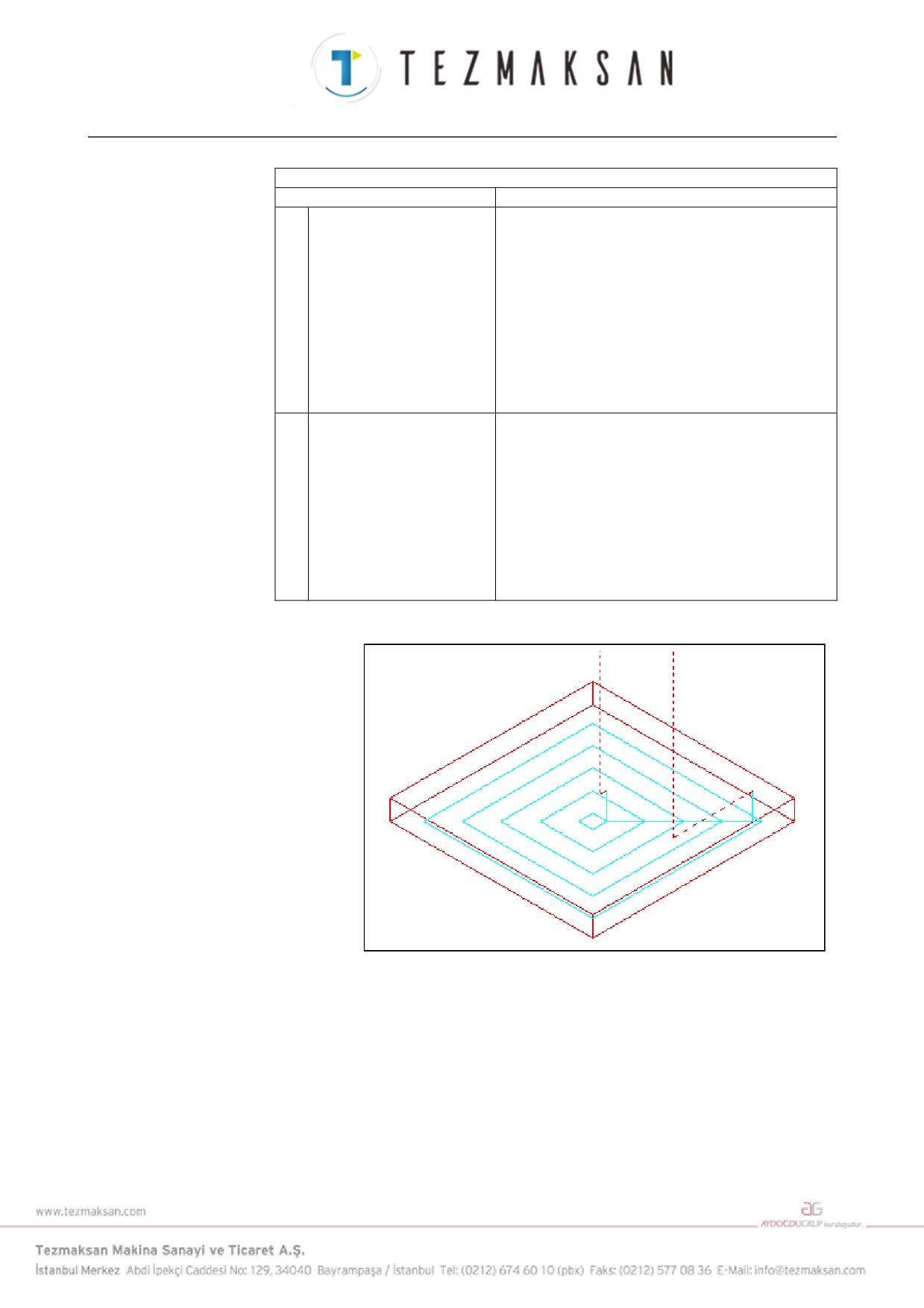

• Takım yolu

<1> Takım çabuk hareketle "kesme başlangıç konumu + temizleme

(Cr)" konumuna hareket eder.

<2> Takım kesme için belirtilmiş besleme hızıyla (F) "pah kırma

miktarı konumu + fışkırma stroğu (P)" konumuna hareket eder.

<3> Takım, çift kenar diş çekme için belirtilmiş besleme hızıyla (Fd)

takım yarıçap yönünde kesme derinliğinden (Dr) kırılacak pah

kısmını keser.

<4> Takım, tek kenar diş çekme için belirtilmiş besleme hızıyla (Fr)

parça işleme profili deliğinin çevresi boyunca keser.

<5> <3> ve <4> adımları sadece, takım yarıçapı yönündeki son işlem

toleransı (Tr) kesilmemiş olarak kalana kadar tekrar edilir.

<6> Takım, son işlem için belirtilmiş hızla (Ff) son işlemi yapmak için,

takım yarıçapı yönünde son işlem toleransı (Tr) civarında tornalar.

<7> Takım çabuk hareketle "kesme başlangıç konumu + temizleme

(Cr)" konumuna hareket eder.

- 402 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

1.4.2

Çevreleme için Sabit Form Şekil Komut Satırları (XY Düzlemi)

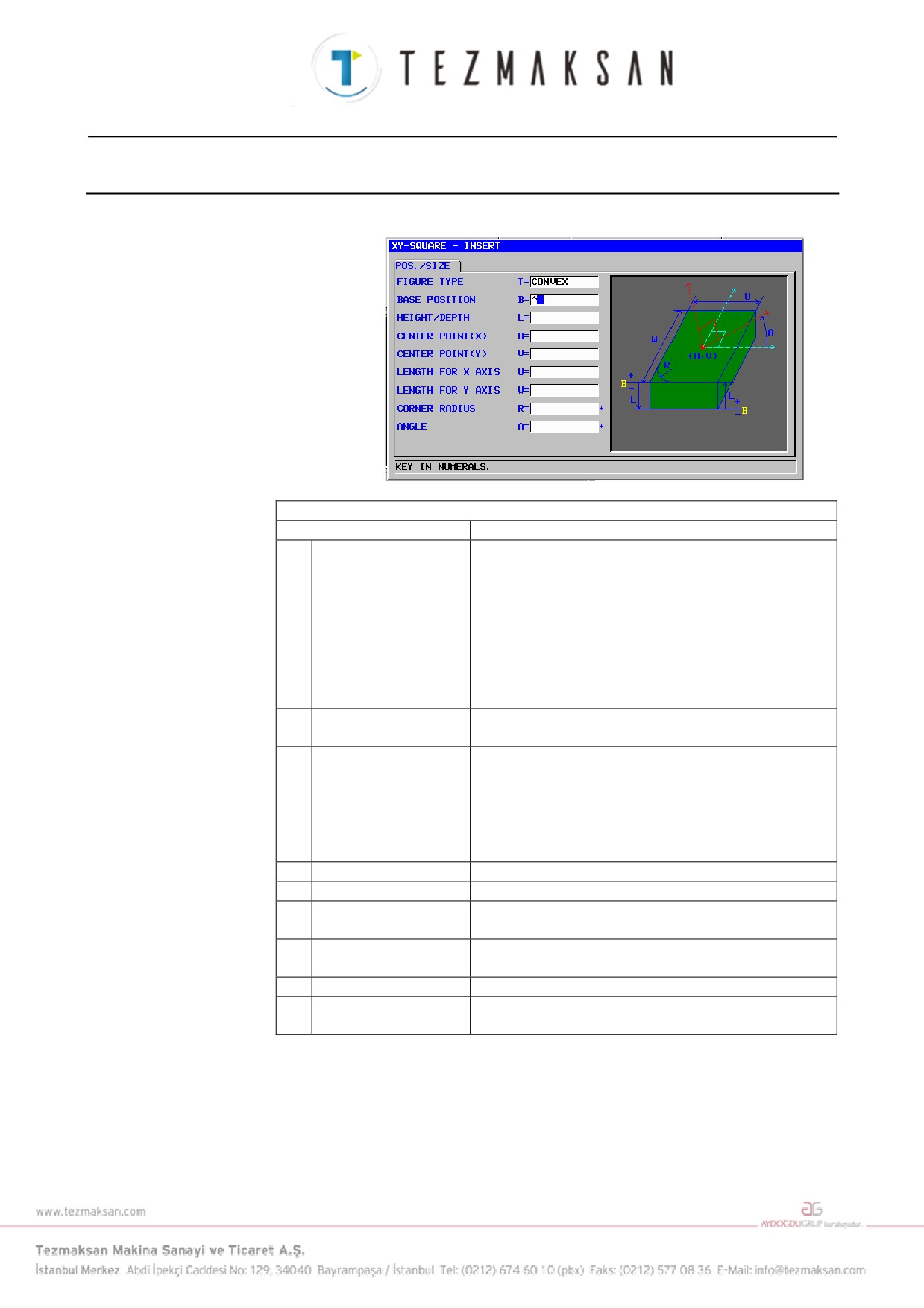

Kare: G1220 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte işleme

için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak çevreleme

seçildiğinde, bir dış şekil işleme tabi

tutulacaksa [CONVEX]'i, bir dış şekil işleme

tabi tutulacaksa [CONCAVE]'ı seçin.

B

BASE POSITION

Çevrelemeye yapılacak parçanın üst yüzeyi veya yan

yüzünün altının Z koordinatı (takım eksen yönünde)

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak

seçildiğinde, negatif bir değer kullanarak yan yüzün altına

olan mesafeyi belirtin (yarıçap değeri). → Derinlik

Yan yüzün altı BASE POSITION olarak seçildiğinde,

pozitif bir değer kullanarak iş parçasının üst yüzüne olan

mesafeyi belirtin (yarıçap değeri). → Yükseklik

H

CENTER POINT (X)

Dikdörtgen şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Dikdörtgen şeklin merkez konumunun Y koordinatı

U

LENGTH FOR X AXIS

X ekseni yönünde yan uzunluk (yarıçap değeri, pozitif

değer)

W

LENGTH FOR Y AXIS

Y ekseni yönünde yan uzunluk (yarıçap değeri, pozitif

değer)

R*

CORNER RADIUS

Köşe yuvarlatma için yarıçap (pozitif değer)

A*

ANGLE

X ekseniyle ilgili dikdörtgen şeklin eğim açısı (pozitif veya

negatif değer)

- 403 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

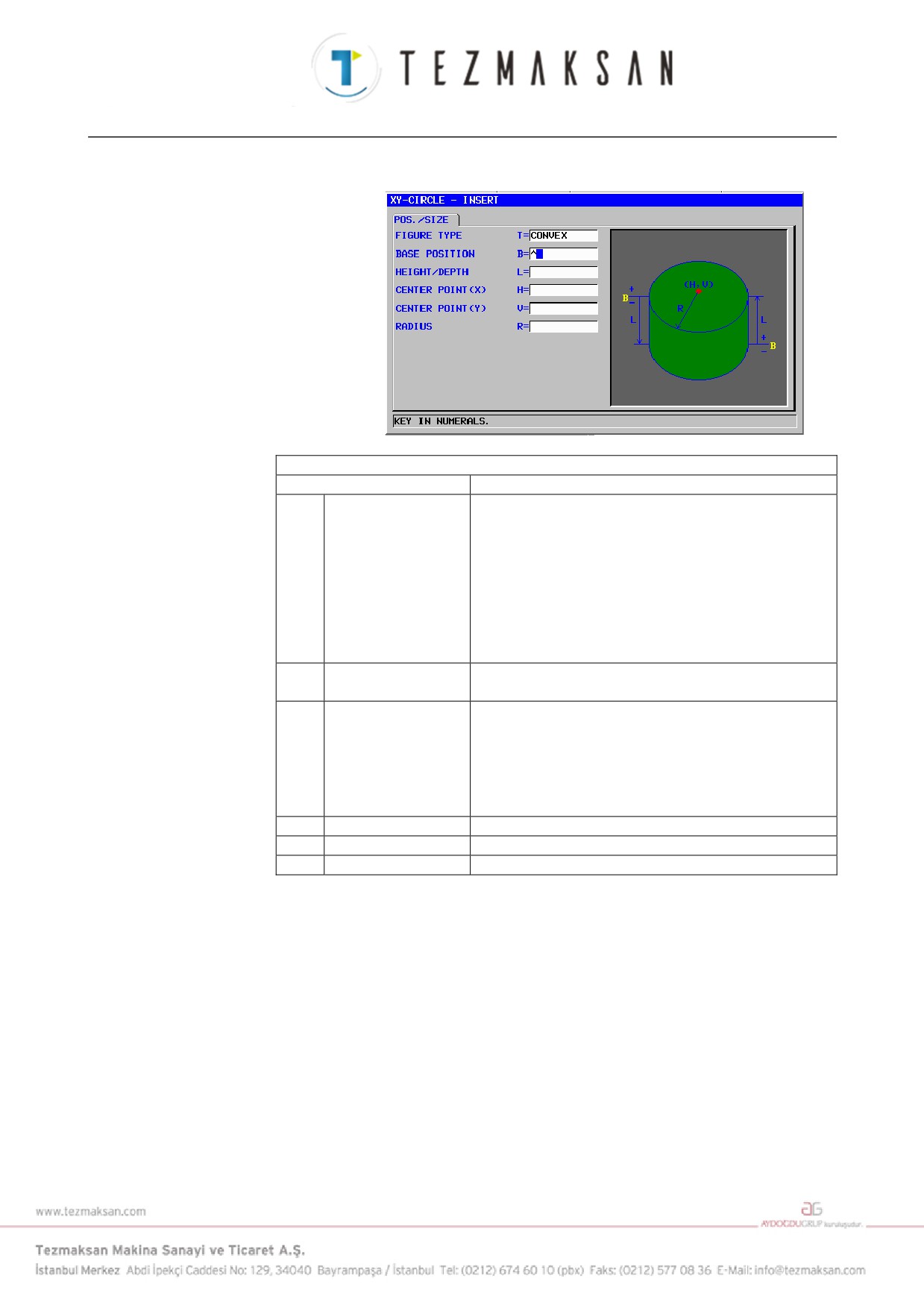

Daire: G1221 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte işleme

için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak çevreleme

seçildiğinde, bir dış şekil işleme tabi

tutulacaksa [CONVEX]'i, bir dış şekil işleme

tabi tutulacaksa [CONCAVE]'ı seçin.

B

BASE POSITION

Çevrelemeye yapılacak parçanın üst yüzeyi veya yan

yüzünün altının Z koordinatı (takım eksen yönünde)

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak

seçildiğinde, negatif bir değer kullanarak yan yüzün altına

olan mesafeyi belirtin (yarıçap değeri). → Derinlik

Yan yüzün altı BASE POSITION olarak seçildiğinde,

pozitif bir değer kullanarak iş parçasının üst yüzüne olan

mesafeyi belirtin (yarıçap değeri). → Yükseklik

H

CENTER POINT (X)

Dairesel şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Dairesel şeklin merkez konumunun Y koordinatı

R

RADIUS

Dairesel şeklin yarıçapı (yarıçap değeri, pozitif değer)

- 404 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Yol: G1222 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte işleme

için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak çevreleme

seçildiğinde, bir dış şekil işleme tabi

tutulacaksa [CONVEX]'i, bir dış şekil işleme

tabi tutulacaksa [CONCAVE]'ı seçin.

B

BASE POSITION

Çevrelemeye yapılacak parçanın üst yüzeyi veya yan

yüzünün altının Z koordinatı (takım eksen yönünde)

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak

seçildiğinde, negatif bir değer kullanarak yan yüzün

altına olan mesafeyi belirtin (yarıçap değeri). → Derinlik

Yan yüzün altı BASE POSITION olarak seçildiğinde,

pozitif bir değer kullanarak iş parçasının üst yüzüne olan

mesafeyi belirtin (yarıçap değeri). → Yükseklik

H

CENTER POINT (X)

Sol yarım daire şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Sol yarım daire şeklin merkez konumunun Y koordinatı

U

BETWEEN

Sağ ve sol yarım daire şeklin merkezleri arasındaki

DISTANCE

mesafe (yarıçap değeri, pozitif değer)

R

RADIUS

Sol ve sağ yarım daire şekillerin yarıçapı (yarıçap

değeri, pozitif değer)

A*

ANGLE

X ekseniyle ilgili yol şeklinin eğim açısı (pozitif veya

negatif değer)

- 405 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.4.3

Çevreleme için Sabit Form Şekil Komut Satırları

(YZ Düzlemi, XC Düzlemi)

Önceki alt bölümde açıklanan XY düzlemi için olmak üzere aynı sabit

şekil komut satırı tipleri YZ düzlemi ve XC düzlemi için mevcuttur

(kutupsal koordinat ilerleme düzlemi). Aşağıdaki G kodlarıyla

sağlanmışlardır.

YZ ve XC düzlemleri için ayarlanacak veriler, XY düzleminin YZ veya

XC düzlemi olarak değiştirilmesinin ve kesmek için takımın hareket

ettiği yönün X ekseni (YZ düzlemi) veya Z ekseni (XC düzlemi) olarak

değiştirilmesinin dışında XY düzlemi için olmak üzere aynıdır.

Kare

: G1320 (YZ düzlemi)

Kare

: G1520 (XC düzlemi), kutupsal koordinat ilerleme düzlemi)

Daire

: G1321 (YZ düzlemi)

Daire

: G1521 (XC düzlemi), kutupsal koordinat ilerleme düzlemi)

Yol

: G1322 (YZ düzlemi)

Yol

: G1522 (XC düzlemi), kutupsal koordinat ilerleme düzlemi)

NOT

XC düzleminde parça işleme gerçekleştirildiğinde

(kutupsal koordinat ilerlemesi) aşağıdakilere dikkat

edin:

(Parametre No. 27000'un bit 2'si = 0 olduğunda)

Modun önceden kutupsal koordinat ilerleme

moduna geçiş yapması gerekir.

Özellikle parça işleme tipinden önce G12.1 girin.

Gerektiğinde kutupsal koordinat ilerlemesini iptal

etmek için G13.1 girin.

(Parametre No. 27000'un bit 2'si = 1 olduğunda)

Otomatik çalışma işlemeden önce ve sonra

sırasıyla G12.1 ve G13.1 otomatik olarak çıkılır.

- 406 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

1.4.4

Çevreleme için Rasgele Şekil Komut Satırları (XY Düzlemi)

Çevreleme için rasgele bir şekil girildiğinde, şekil tipi ve parça işleme

referans konumu gibi bir veri başlangıç noktası komut satırında belirtilir.

Düz hat ve yay gibi girişi yapılacak diğer veri öğeleri, diğer parça işleme

tipleri rasgele şekilleri için olmak üzere tamamıyla aynıdır.

Bu nedenle bu alt bölüm yalnızca çevreleme için rasgele şekil başlangıç

noktası komut satırını açıklar.

Diğer rasgele şekiller için Parça II'de bkz. Bölüm

5, "RASGELE

ŞEKİLLER GİRMEK HAKKINDA AYRINTILI AÇIKLAMALAR,"

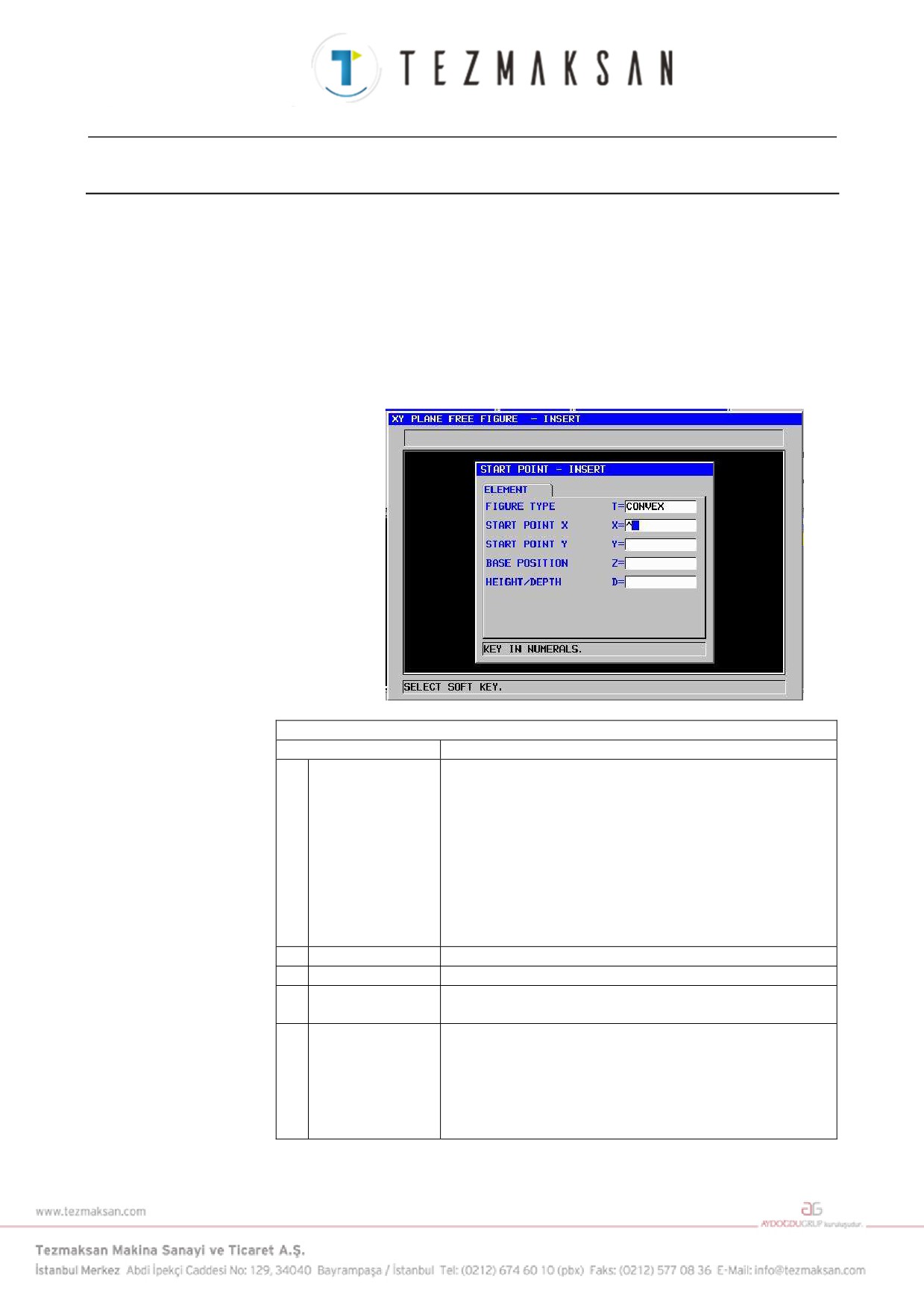

Başlangıç noktası: G1200 (XY düzlemi)

ÖĞE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme ve kabartma işlemi için iç şekil veya

cepte parça işleme için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

[OPEN]

: Çevreleme esnasında sadece bir yan

kesildiğinde kullanılır

Açıklama) Bir parça işleme tipi olarak çevreleme belirtilmiş

olduğunda [CONVEX], [CONCAVE] ve [OPEN]

seçeneklerinden biri seçilmiş olmalıdır.

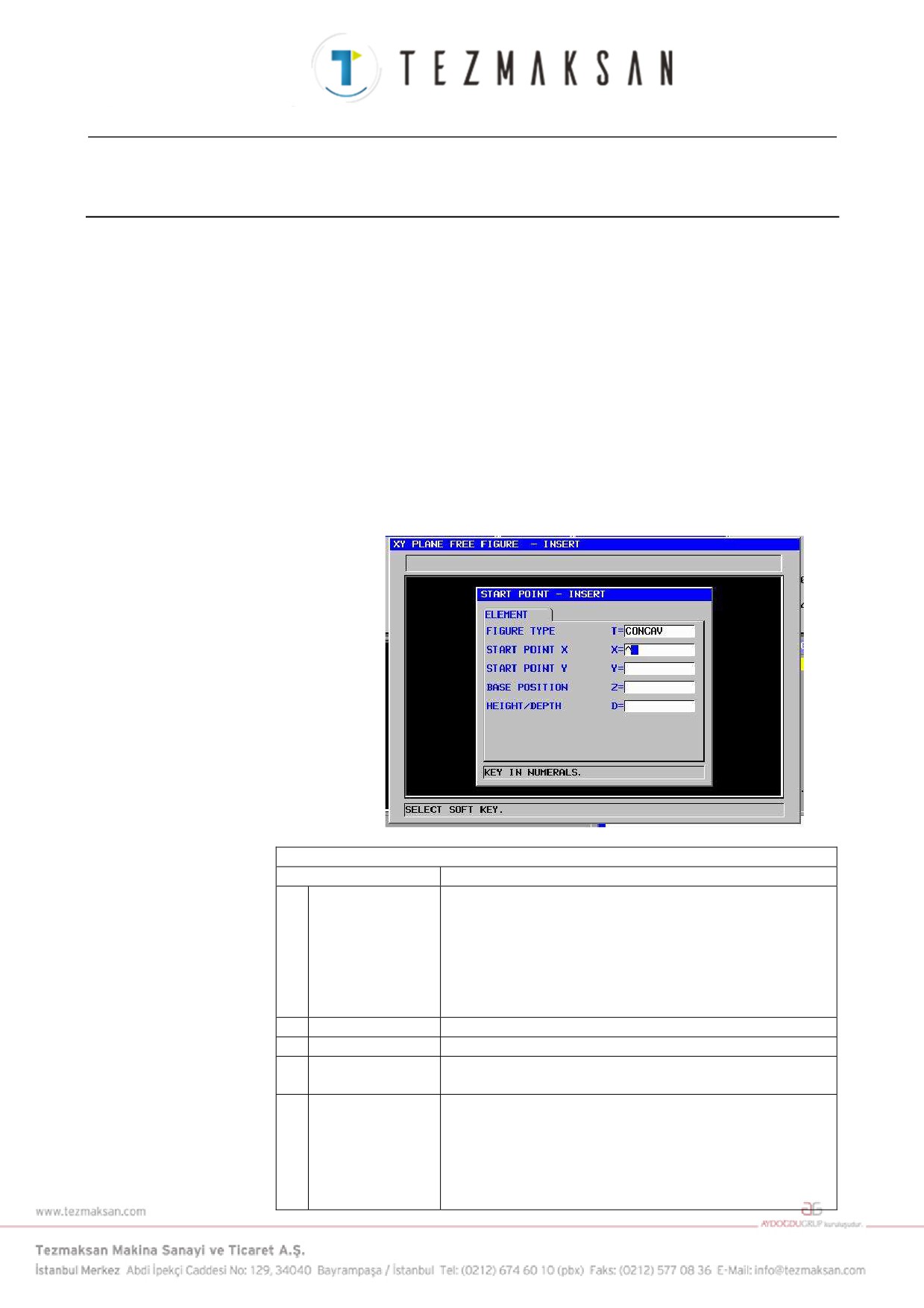

X

START POINT X

Rasgele bir şeklin başlangıç noktasının X koordinatı

Y

START POINT Y

Rasgele bir şeklin başlangıç noktasının Y koordinatı

Z

BASE POSITION

Çevreleme yapılacak parçanın üst yüzeyinin veya yan

yüzünün altının Z koordinatı (takım ekseni yönü)

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak seçildiğinde,

negatif bir değer kullanarak yan yüzün altına olan mesafeyi

belirtin (yarıçap değeri). → Derinlik

Yan yüzün altı BASE POSITION olarak seçildiğinde, pozitif bir

değer kullanarak iş parçasının üst yüzüne olan mesafeyi

belirtin (yarıçap değeri). → Yükseklik

- 407 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

ÖĞE

Veri öğesi

Anlamı

P

FIGURE

[RIGHT] : Hareketin yönüne göre görülen biçimde girilmiş bir

ATTRIBUTE

şeklin sağ yanı kesilir. (başlangıç değeri)

[LEFT]

: Hareketin yönüne göre görülen biçimde girilmiş bir

şeklin sol yanı kesilir. (başlangıç değeri)

Açıklama) Bu öğeler, bir şekil tipi olarak sadece [OPEN]

seçilmişse görüntülenir.

- 408 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.5

KABARTMA PARÇA İŞLEMİ

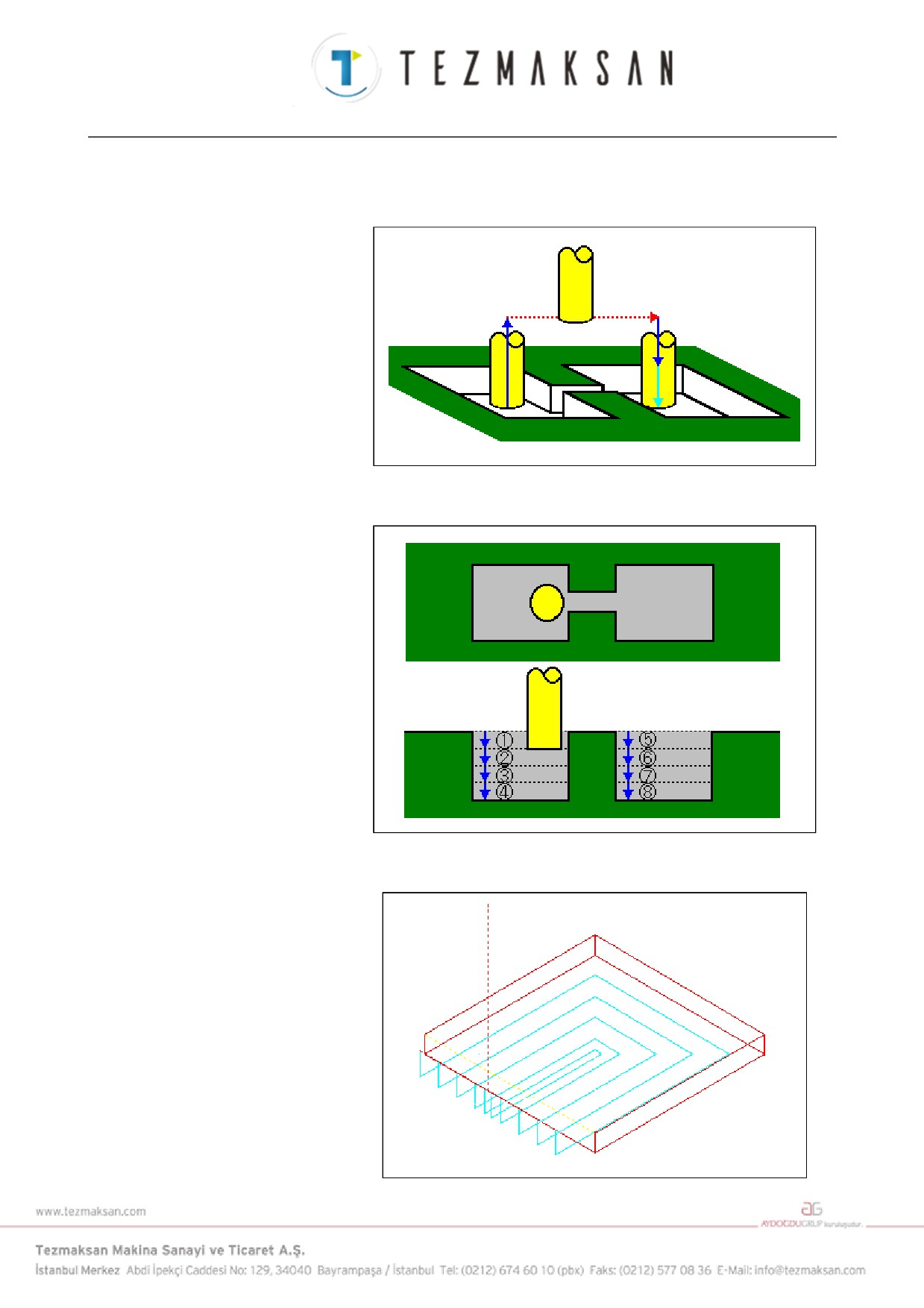

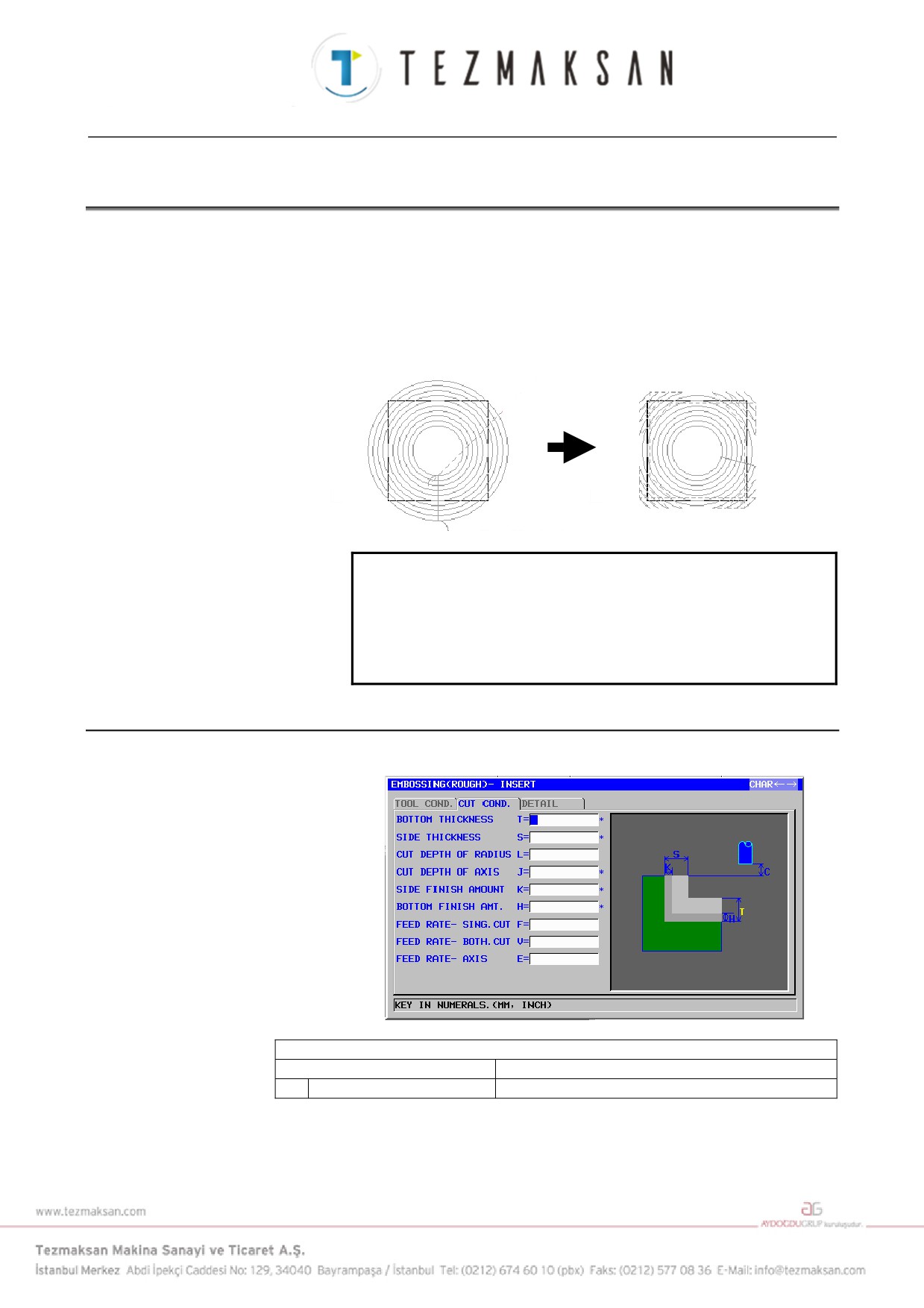

Çevreleme durumunda takım, parça işleme profilinin yan yüz çevresi

boyunca keser ve takım yarıçap yönünde beslemede işleme yapar. Bu

takım pasoları bazen takip eden sol şekildeki gibi birçok hava kesme

hareketi oluşturur.

Böylece, takip eden sağ şekildeki gibi hava kesme pasolarını

azaltabilen

“EMBOSS MACHINING CYCLE” denilen işleme

hazırlanır.

NOT

1 Bu fonksiyon, parametre No.27000#7=1 olduğunda

kullanılabilir.

2 Kabartma otomatik çalışmaları için parça işleme

şartları parametreleri, cepte işleme için kullanılan

parametrelerle aynıdır. (Örnek No. 27066)

1.5.1

Kabartma parça işlemi için Parça İşleme Tipi Komut Satırları

Yüzey tornalama: G1080

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Alt hadde çapı

- 410 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

T*

BOTTOM THICKNESS

Yan yüz işlemede alt kesme toleransı. Düz 0 olarak

kabul edilir. (yarıçap değeri, pozitif değer)

S*

SIDE THICKNESS

Yan yüzün kesme toleransı. Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

Açıklama)

L

CUT DEPTH OF RADIUS

Kesme işlemi başına yan yüzdeki (takım yarıçap

yönü) kesme derinliği (yarıçap değeri, pozitif değer)

J

CUT DEPTH OF AXIS

Kesme işlemi başına takım eksen yönünde kesme

derinliği (yarıçap değeri, pozitif değer)

K*

SIDE FINISH AMOUNT

Yan yüzde son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISHI AMT.

Yan yüz işlemede alt son parça işlem toleransı. Düz

0 olarak kabul edilir. (yarıçap değeri, pozitif değer)

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme

için kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı, geri çekme işleminde ve başlangıç

kesmesi dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı

başlangıç kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde besleme

hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

B

CLEARANCE OF RADIUS

Takım yarıçapı yönünde yan yüz ve takım geri

çekilme konumu arasındaki mesafe (yarıçap değeri,

pozitif değer)

Açıklama1) Bir cep kesme işlemi tamamlandığında,

bu giderme miktarıyla takım cebin yan

yüzünden takım eksen yönünde bir geri

çekme işlemi gerçekleştirir.

Açıklama2) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

- 411 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

- 412 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Alt Son İşlem: G1081

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Alt hadde çapı

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

T*

BOTTOM THICKNESS

Yan yüz işlemede alt kesme toleransı. Düz 0 olarak

kabul edilir. (yarıçap değeri, pozitif değer)

K*

SIDE FINISH AMOUNT

Yan yüzün son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISHI AMT.

Yan yüz işlemede alt son işlem toleransı. Düz 0

olarak kabul edilir. (yarıçap değeri, pozitif değer)

L

CUT DEPTH OF RADIUS

Kesme işlemi başına yan yüzdeki (takım yarıçap

yönü) kesme derinliği (yarıçap değeri, pozitif değer)

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme

için kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı, geri çekme işleminde ve başlangıç

kesmesi dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı

başlangıç kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde besleme

hızı uygulanabilir

- 413 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

B

CLEARANCE OF RADIUS

Takım yarıçapı yönünde yan yüz ve takım geri

çekilme konumu arasındaki mesafe (yarıçap değeri,

pozitif değer)

Açıklama1) Bir cep kesme işlemi tamamlandığında,

bu giderme miktarıyla takım cebin yan

yüzünden takım eksen yönünde bir geri

çekme işlemi gerçekleştirir.

Açıklama2) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

- 414 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

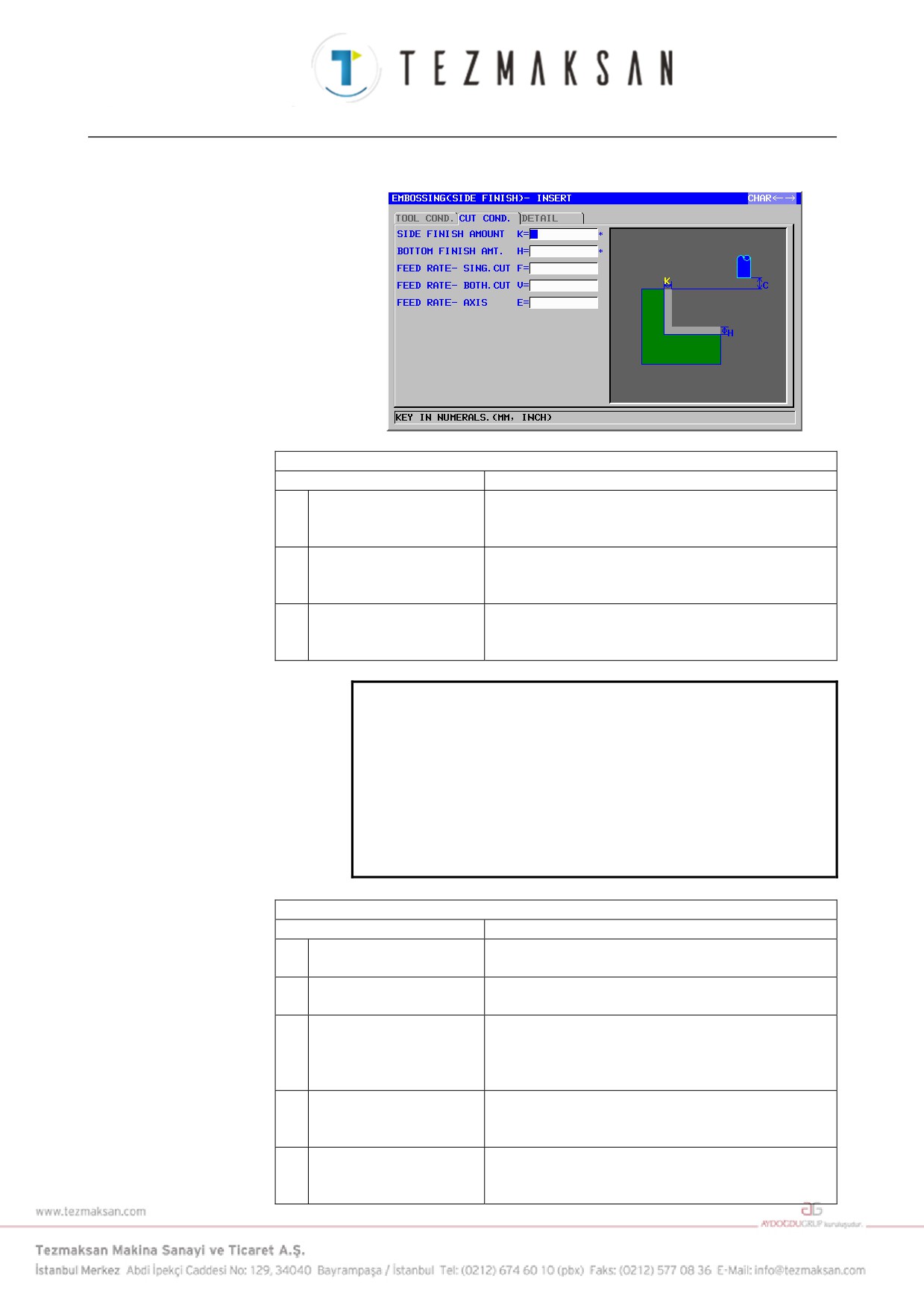

Yan yüz son işlem: G1082

TOOL COND.

Veri öğesi

Anlamı

I

INPUT

[INPUT] : Bir yarıçap telafi değerini doğrudan girer.

[REF.]

: Bu numarayla bir yarıçap telafi değerini

okumak için kesici telafi numarasını girer.

D

TOOL DIAMETER

Alt hadde çapı (pozitif değer)

Açıklama) Bu öğe, yalnızca [INPUT] INPUT (GİRİŞ)

için seçildiğinde belirtilir.

M

CUTTER COMP.NO.

Bir alt haddenin yarıçap telafi numarası (pozitif değer)

Açıklama) Bu öğe, yalnızca [REF.] INPUT (GİRİŞ) için

seçildiğinde belirtilir.

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

3 Parametre No.27061'in bit 3'ü (PF3) = 1 olduğunda

'TOOL COND.' sekmesi etkinleştirilmez.

KESME KOŞULU

Veri öğesi

Anlamı

K*

SIDE FINISH AMOUNT

Yan yüzün son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISHI AMT.

Yan yüz işlemede alt son işlem toleransı. Düz 0 olarak

kabul edilir. (yarıçap değeri, pozitif değer)

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme için

kullanıldığında besleme hızı uygulanabilir. Bu besleme

hızı, geri çekme işleminde ve başlangıç kesmesi

dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı başlangıç

kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde besleme

hızı uygulanabilir

- 415 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz yüzey

ve kesme başlangıç noktası (R noktası) arasındaki

mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle ait

düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle ait

düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca APPROACH TYPE

(YAKLAŞIM TİPİ) için [ARC] seçildiğinde

belirtilir.

(KOPYA)

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait düz

hat tanjantı boyunca yan yüzden geri

çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait düz

hat normali boyunca yan yüzden geri

çekilir.

(KOPYA)

- 416 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

AYRINTI

Veri öğesi

Anlamı

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca ESCAPE TYPE

(UZAKLAŞMA TİPİ) için [ARC]

seçildiğinde belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım,

öncelikle iki eksen eşzamanlı işleminde

parça işleme düzleminde hareket eder.

(başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

- 417 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Pah kırma: G1083

TOOL COND.

Veri öğesi

Anlamı

K

TOOL SMALL DIAMETER

Pah kırma takımı uç çapı (pozitif değer)

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

S

CHAMFER AMOUNT

Pah kırma uzunluğu (yarıçap değeri, pozitif değer)

H

EJECTION STROKE

Pah açma takımı ucu ve takım ekseni yönünde fiili

kesme konumu arasındaki mesafe (yarıçap değeri,

pozitif değer)

F

FEED RATE- RADIUS

Takım yarıçap yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

E

FEED RATE- AXIS

Takım eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir. (başlangıç

değeri)

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz yüzey

ve kesme başlangıç noktası (R noktası) arasındaki

mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

- 418 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

AYRINTI

Veri öğesi

Anlamı

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle ait

düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle ait

düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca APPROACH TYPE

(YAKLAŞIM TİPİ) için [ARC] seçildiğinde

belirtilir.

(KOPYA)

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait düz

hat tanjantı boyunca yan yüzden geri

çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait düz

hat normali boyunca yan yüzden geri

çekilir.

(KOPYA)

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca ESCAPE TYPE

(UZAKLAŞMA TİPİ) için [ARC]

seçildiğinde belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım,

öncelikle iki eksen eşzamanlı işleminde

parça işleme düzleminde hareket eder.

(başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

- 419 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.5.2

Kabartma işlemi için Rasgele Şekil Komut Satırları

(XY Düzlemi)

Kabartma işlemi için rasgele bir şekil girildiğinde, şekil tipi ve parça

işleme referans konumu gibi bir veri başlangıç noktası komut satırında

belirtilir. Düz hat ve yay gibi girişi yapılacak diğer veri öğeleri, diğer

parça işleme tipleri rasgele şekilleri için olmak üzere tamamıyla

aynıdır.

Bu nedenle bu alt bölüm yalnızca cepte işleme için rasgele şekil

başlangıç noktası komut satırını açıklar.

Diğer rasgele şekiller için Parça II'de bkz. Bölüm

5, "RASGELE

ŞEKİLLER GİRMEK HAKKINDA AYRINTILI AÇIKLAMALAR,"

Kabartma parça işleme için rasgele şekil yaratırken, kesme alanının

sınırının dışında olan rasgele şekiller yaratın. Dış sınır şekillerini

bitirdikten sonra, [ISLAND] yazılım tuşuna basınız ve çevreleme ürünü

şekli olan rasgele şekiller yaratın.

Başlangıç noktası: G1200 (XY düzlemi)

ÖĞE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme ve kabartma işlemi için iç şekil veya

cepte parça işleme için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak kabartma parça işleme

seçildiğinde [CONCAVE]'i seçtiğinizden emin olun.

X

START POINT X

Rasgele bir şeklin başlangıç noktasının X koordinatı

Y

START POINT Y

Rasgele bir şeklin başlangıç noktasının Y koordinatı

B

BASE POSITION

Cepte işlemeye ve cebin altına (takım eksen yönünde) tabi iş

parçası üst yüzeyinin Z koordinatı

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak seçildiğinde,

negatif bir değer kullanarak yan yüzün altına olan mesafeyi

belirtin (yarıçap değeri). → Derinlik

Yan yüzün altı BASE POSITION olarak seçildiğinde, pozitif bir

değer kullanarak cebin üst yüzüne olan mesafeyi belirtin

(yarıçap değeri). → Yükseklik

- 420 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.6

CEPTE İŞLEME

1.6.1

Cepte İşleme için Parça İşleme Tipi Komut Satırları

Yüzey tornalama: G1040

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Alt hadde çapı

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

T*

BOTTOM THICKNESS

Yan yüz işlemede alt kesme toleransı. Düz 0 olarak

kabul edilir. (yarıçap değeri, pozitif değer)

S*

SIDE THICKNESS

Yan yüzün kesme toleransı. Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

Açıklama) Yan fazla kalınlık ve alt fazla kalınlık ihmal

edildiğinde tüm cep alanı kesilir.

L

CUT DEPTH OF RADIUS

Kesme işlemi başına yan yüzdeki (takım yarıçap

yönü) kesme derinliği (yarıçap değeri, pozitif değer)

J

CUT DEPTH OF AXIS

Kesme işlemi başına takım eksen yönünde kesme

derinliği (yarıçap değeri, pozitif değer)

K*

SIDE FINISH AMOUNT

Yan yüzde son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISHI AMT.

Yan yüz işlemede alt son işlem toleransı. Düz 0

olarak kabul edilir. (yarıçap değeri, pozitif değer)

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme

için kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı, geri çekme işleminde ve başlangıç

kesmesi dışında yan yüzde kesme için kullanılır.

- 422 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

KESME KOŞULU

Veri öğesi

Anlamı

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı

başlangıç kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde besleme

hızı uygulanabilir

NOT

Yan fazlalık kalınlığı ve alt fazlalık kalınlığı gibi veri

öğelerinin biri için sıfırdan farklı bir değer girildiğinde

kesme, girilen fazlalık kalınlığı kadar yapılır ve ihmal

edilen fazlalık kalınlığı için kesme işlemi ihmal

edilen fazlalık kalınlığının 0 olduğu kabul edilerek

yapılmaz.

Hem yan fazlalık kalınlığı hem de alt fazlalık kalınlığı

için sıfırdan farklı değerler girildiğinde, kesme her bir

fazlalık kalınlığı için yapılır.

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

B

CLEARANCE OF RADIUS

Takım yarıçapı yönünde cep duvarı ve takım geri

çekilme konumu arasındaki mesafe (yarıçap değeri,

pozitif değer)

Açıklama1) Bir cep kesme işlemi tamamlandığında,

bu giderme miktarıyla takım cebin yan

yüzünden takım eksen yönünde bir geri

çekme işlemi gerçekleştirir.

Açıklama2) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

- 423 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

A*

CUT ANGLE

Takımın cebi eğri şekilde kestiği açı. Düz 0 derece

olarak kabul edilir. (bir derece artışlı, pozitif değer)

Açıklama) Bir alt haddenin ayrıca yan yüzünü

kullanarak kesme gerçekleştirilmesiyle

takımdaki yük azaltılabilir.

(KOPYA)

P*

START PT.(1ST AXIS)

Cepte işleme kesme başlangıç noktasının 1. eksen

koordinatı. Bu öğe ihmal edildiğinde 2. eksen

koordinatı da ihmal edilir. Bu durumda başlangıç

noktasının koordinatları otomatik olarak belirlenir.

Açıklama1)

1. eksen XY düzlemindeki X ekseni, YZ

düzlemindeki Y ekseni, XC

düzlemindeki X ekseni, ZC

düzlemindeki Z ekseni veya XA

düzlemindeki X eksenidir.

Açıklama2) Parametre No. 27060#7(PR7) = 1

olduğunda bu öğe etkindir.

Q*

START PT.(2ND AXIS)

Cepte işleme kesme başlangıç noktasının 2. eksen

koordinatı. Bu öğe ihmal edildiğinde koordinat

otomatik olarak belirlenir.

Açıklama1)

2. eksen XY düzlemindeki X ekseni, YZ

düzlemindeki Y ekseni, XC

düzlemindeki C ekseni, ZC

düzlemindeki C ekseni veya XA

düzlemindeki A eksenidir.

Açıklama2) Parametre No. 27060#7(PR7) = 1

olduğunda bu öğe etkindir.

- 424 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

• Takım yolu

Bir cepte parça işleme profilinin içi spiral şekilde kesilir.

Aşağıdaki takım yolu oluşturulur.

Bir cepte parça işleme profili için birden fazla tümsek parça işleme

profili ve birden fazla çukur parça işleme profili tanımlanabilir.

Tümsek parça işleme profilleri kesik değil.

Çukur parça işleme profillerinde sapma var dolayısıyla

kesilemeyecekler.

Takım yolu, cepte parça işleme profilleriyle veya tümsek parça işleme

profilleriyle önceden tahmin edilen karışıklığı önleyecek şekilde

yaratılır.

Yaratılan takım yolu etkindir çünkü takım ekseni yönündeki geri

çekilme mümkün olduğunca önlenir.

Bu takım yolu için takım ekseni yönünde beslemede parça işleme

mümkündür.

Sadece belirtilmiş kesme toleranslarında kesme yapılabilir.

Kesme yönü yukarı ya da aşağı yönde olabilir. Kesme yönü

tümseklerin etrafında otomatik olarak kontrol edilir.

Parça işleme profilinin içinden ve dışından kesme yapmak mümkündür.

Köşede kesilmemiş bir kısım kalmışsa, kesilmemiş kısmı otomatik

olarak ayırmak ve kesmek mümkündür.

Takım ekseni yönünde rasgele bir açıyla kesmek mümkündür.

Bir kesme başlangıç noktası olarak rasgele bir konum belirlemek

mümkündür.

Otomatik olarak bir kesme başlangıç noktası belirlemek mümkündür.

Takım hareketi için bir hareket yöntemi seçmek mümkündür.

Tümsek parça işleme profilinin üst yüzeyinde otomatik olarak bir

kesme derinliği kontrol etmek mümkündür.

Her bir tümsek parça işleme profili için, tümsek parça işleme profilleri

için son işlem toleransı gibi kesme şartlarını ayarlamak mümkündür.

- 425 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Arasından takımın geçebildiği bir cebi olan takip eden cepte parça

işleme profilinde sadece kesilebilecek bir aralık kesmek için takım

otomatik olarak kalkar.

Takım ekseni yönünde birden fazla kesme mevcutsa, her aralık bir

diğerinden önce tam olarak kesilir.

Bir cepte parça işleme profilinin bir açık elemanı olarak belirtilmiş bir

çerçeve aşağıda gösterildiği şekilde kesilir.

- 426 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Alt Son İşlem: G1041

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Alt hadde çapı

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

T*

BOTTOM THICKNESS

Cebin altındaki kesme toleransı. Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

K*

SIDE FINISH AMOUNT

Cebin yan yüzündeki son işlem toleransı. Düz 0

olarak kabul edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISHI AMT.

Cebin altındaki son işlem toleransı. Düz 0 olarak

kabul edilir. (yarıçap değeri, pozitif değer)

L

CUT DEPTH OF RADIUS

Kesme işlemi başına yan yüzdeki (takım yarıçap

yönü) kesme derinliği (yarıçap değeri, pozitif değer)

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme

için kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı, geri çekme işleminde ve başlangıç

kesmesi dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı

başlangıç kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde besleme

hızı uygulanabilir

- 427 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

B

CLEARANCE OF RADIUS

Takım yarıçapı yönünde cep duvarı ve takım geri

çekilme konumu arasındaki mesafe (yarıçap değeri,

pozitif değer)

Açıklama1) Bir cep kesme işlemi tamamlandığında,

bu giderme miktarıyla takım cebin yan

yüzünden takım eksen yönünde bir geri

çekme işlemi gerçekleştirir.

Açıklama2) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

A*

CUT ANGLE

Takımın cebi eğri şekilde kestiği açı. Düz 0 derece

olarak kabul edilir. (bir derece artışlı, pozitif değer)

Açıklama) Bir alt haddenin ayrıca yan yüzünü

kullanarak kesme gerçekleştirilmesiyle

takımdaki yük azaltılabilir.

(KOPYA)

- 428 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

AYRINTI

Veri öğesi

Anlamı

P*

START PT.(1ST AXIS)

Cepte işleme kesme başlangıç noktasının 1. eksen

koordinatı. Bu öğe ihmal edildiğinde 2. eksen

koordinatı da ihmal edilir. Bu durumda başlangıç

noktasının koordinatları otomatik olarak belirlenir.

Açıklama1)

1. eksen XY düzlemindeki X ekseni, YZ

düzlemindeki Y ekseni, XC

düzlemindeki X ekseni, ZC

düzlemindeki Z ekseni veya XA

düzlemindeki X eksenidir.

Açıklama2) Parametre No. 27060#7(PR7) = 1

olduğunda bu öğe etkindir.

Q*

START PT.(2ND AXIS)

Cepte işleme kesme başlangıç noktasının 2. eksen

koordinatı. Bu öğe ihmal edildiğinde koordinat

otomatik olarak belirlenir.

Açıklama1)

2. eksen XY düzlemindeki X ekseni, YZ

düzlemindeki Y ekseni, XC

düzlemindeki C ekseni, ZC

düzlemindeki C ekseni veya XA

düzlemindeki A eksenidir.

Açıklama2) Parametre No. 27060#7(PR7) = 1

olduğunda bu öğe etkindir.

• Takım yolu

Cepte parça işleme profilinin alt yüzeyi spiral şekilde bitirilir.

Onun için takım yolu cep açma (yüzey tornalama) için olanla aynıdır.

Detaylar için cep açma (yüzey tornalama) hakkındaki açıklamalara

bakınız.

Bununla beraber, takım ekseni yönünde beslemede parça işlemi

yapılmaz.

Tümsek parça işleme profillerinin üst yüzeyleri de kesik değil.

- 429 -

Content      ..     13      14      15      16     ..
