FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 13

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

- [H SPED]

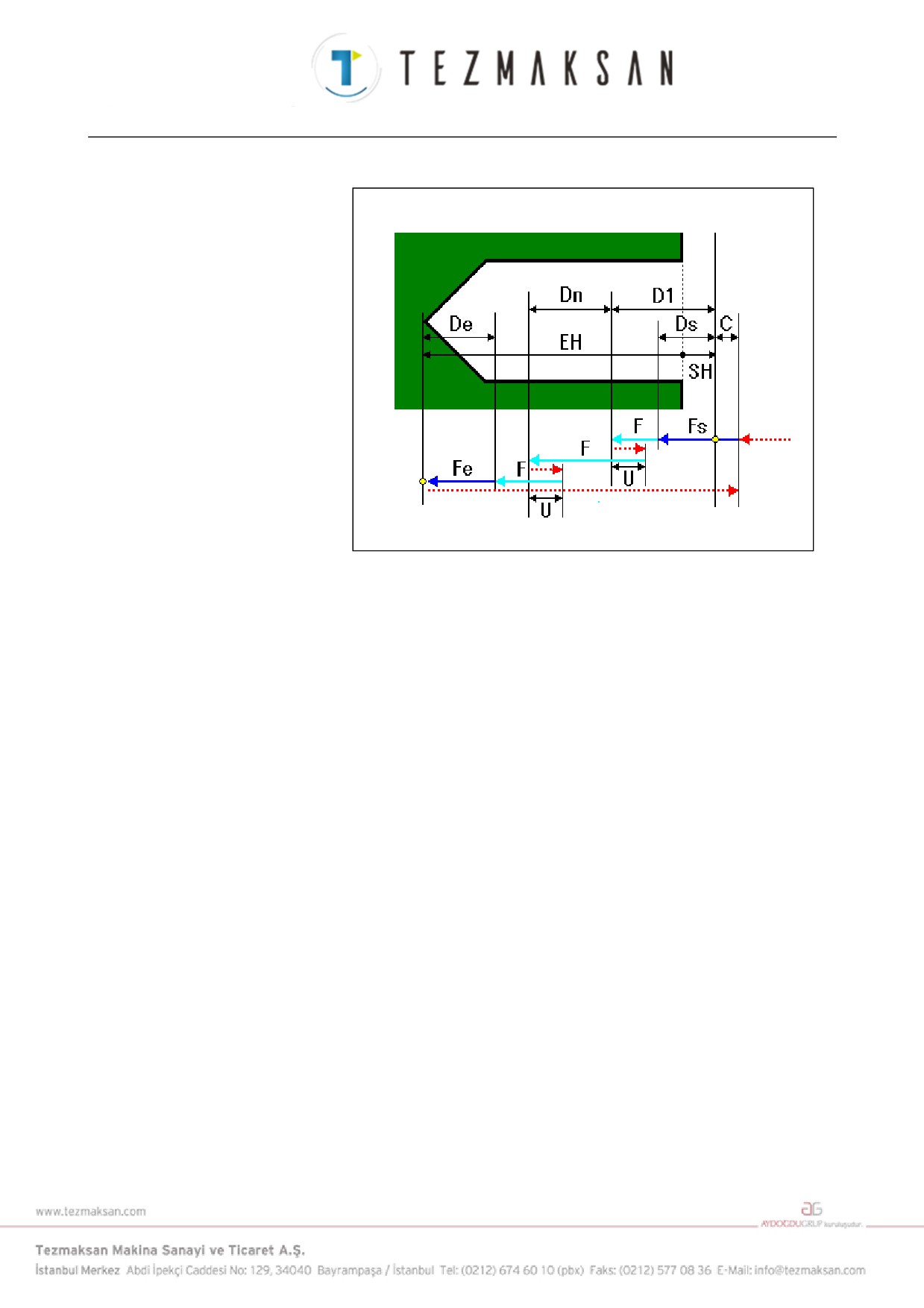

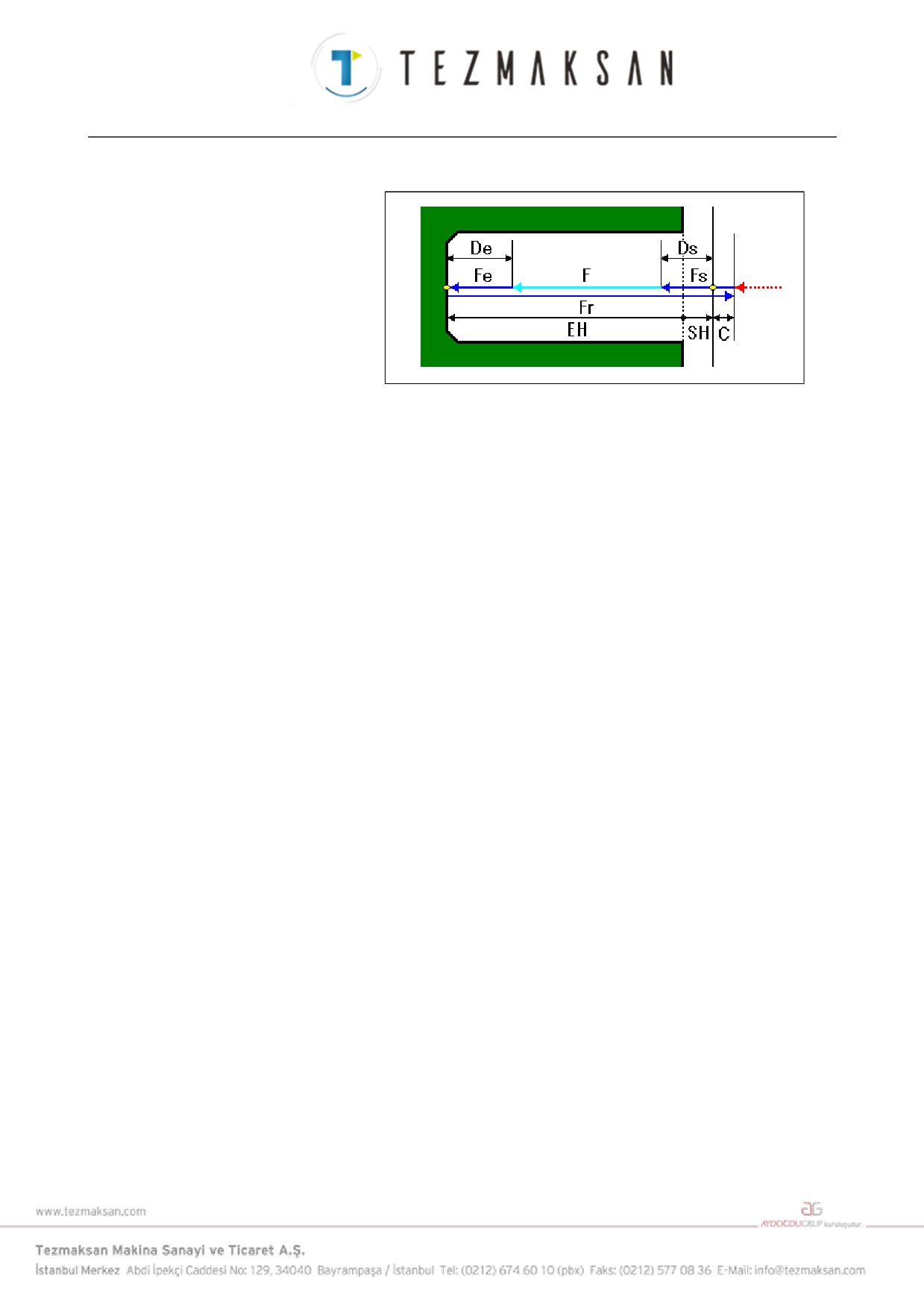

<1> Çabuk harekette takımı "kesme başlangıç konumu + temizleme

(C)" konumuna hareket ettirin.

<2> Kesme besleme hızında (F) takımı "kesme başlangıç konumu -

birincil kesme derinliği (D1)" konumuna hareket ettirin.

<3> Çabuk harekette takımı "mevcut konum + dönüş temizleme (U)"

konumuna hareket ettirin.

<4> Kesme besleme hızında (F) takımı "önceki kesme uç konumu -

kesme derinliği telafisi (Dn)" konumuna hareket ettirin.

<5> Kesme sonu konumuna erişilinceye kadar <3> - <4> adımlarını

tekrarlayın.

<6> Çabuk harekette takımı "kesme başlangıç konumu + temizleme

(C)" konumuna hareket ettirin.

- 340 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

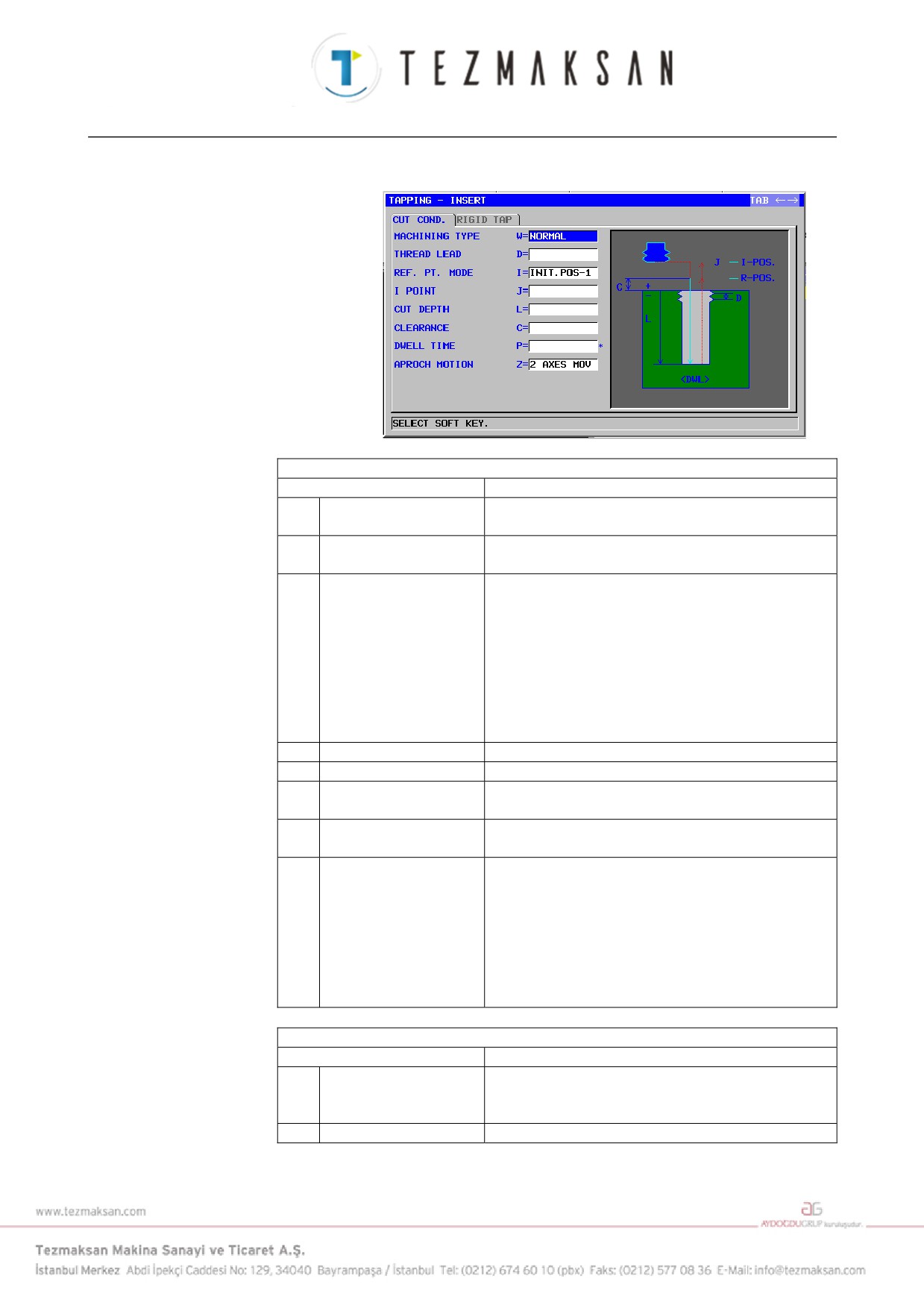

Kılavuz çekme: G1002

KESME KOŞULU

Veri öğesi

Anlamı

W

MACHINING TYPE

[NORMAL] : CW kılavuz çekme (başlangıç değeri)

[REVERS] : CCW kılavuz çekme

D

THREAD LEAD

Kılavuz çekme takım hatvesi (yarıçap değeri, pozitif

değer) (KOPYA)

I

REF. PT. MODE

[INIT-1] : Delikler arası harekette bir R konumuna geri

dönüş gerçekleştirilir. Son olarak I noktasına

bir geri dönüş yapılır. (başlangıç değeri)

[INIT-2] : Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir I noktası geri

dönüşü olarak yapılır.

[REF.]

: Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir R konumu geri

dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

L

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer) (KOPYA)

P*

DWELL TIME

Delik dibindeki aynı yerde kalma zamanı. İhmal edilirse

0 varsayılır. (saniye birimleri, pozitif değer) (KOPYA)

Z

APROCH MOTION

[2 AXES] : Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım, öncelikle

iki eksen eşzamanlı işleminde parça işleme

düzleminde hareket eder. (başlangıç

değeri)

[3 AXES] : Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

HASSAS TIKAMA

Veri öğesi

Anlamı

R

TAP TYPE

[FLOAT]: Yüzen kılavuz çekmeyi belirtir. (başlangıç

değeri)

[RIGID]: Senkronize hassas kılavuz çekme. (Not)

S

SPINDLE SPEED

İş mili hızı (dak^-1)

- 341 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

NOT

1 Senkronize hassas kılavuz çekme modu M kodu

komutunu (No.5200#0=0) kullandığınızda sistem M

kodu değeri olarak No.5210 veya No.5212'ye

başvurur. Bu nedenle işlemeden önce lütfen

No.5210 veya No.5212'yi uygun değere ayarlayın.

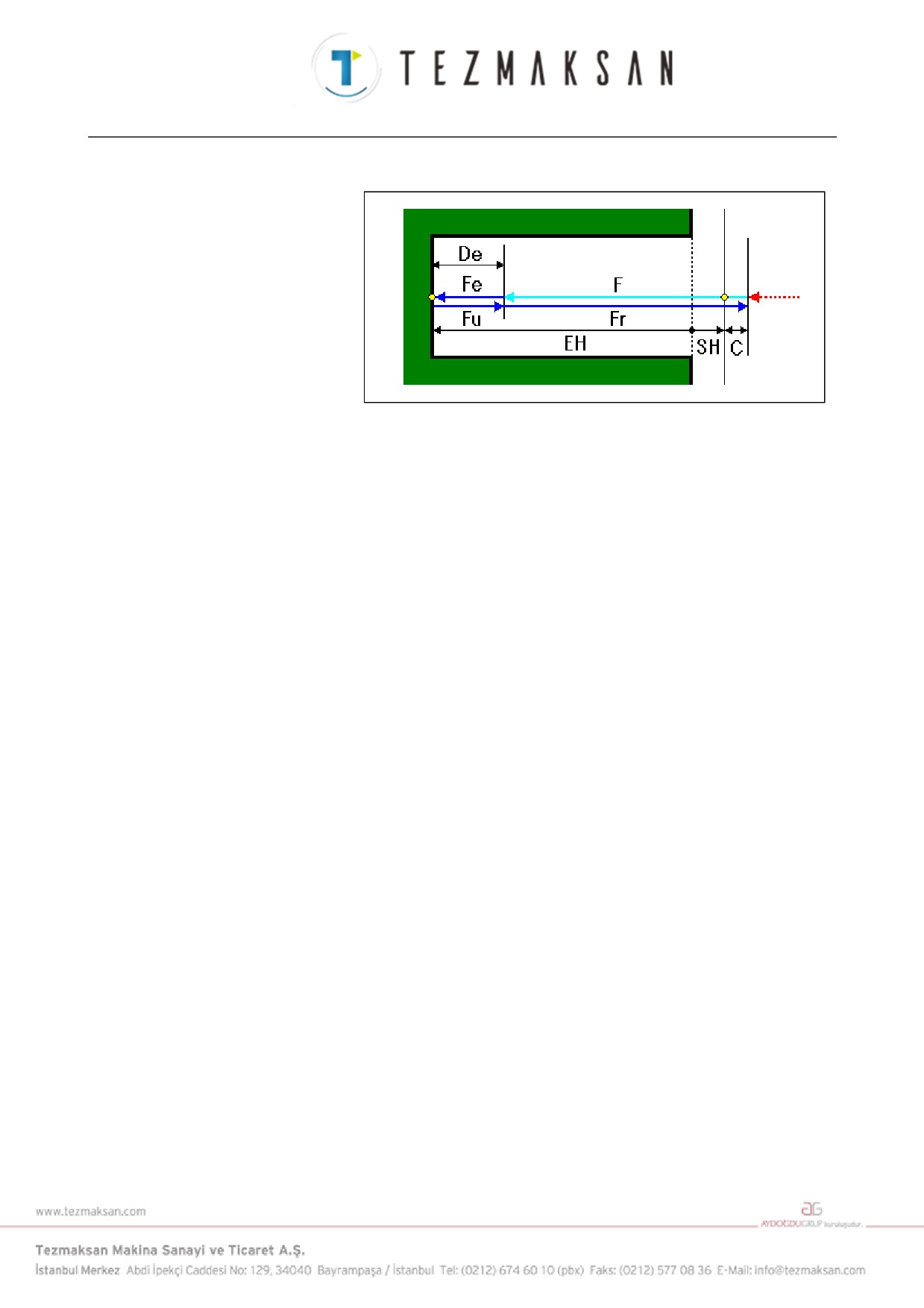

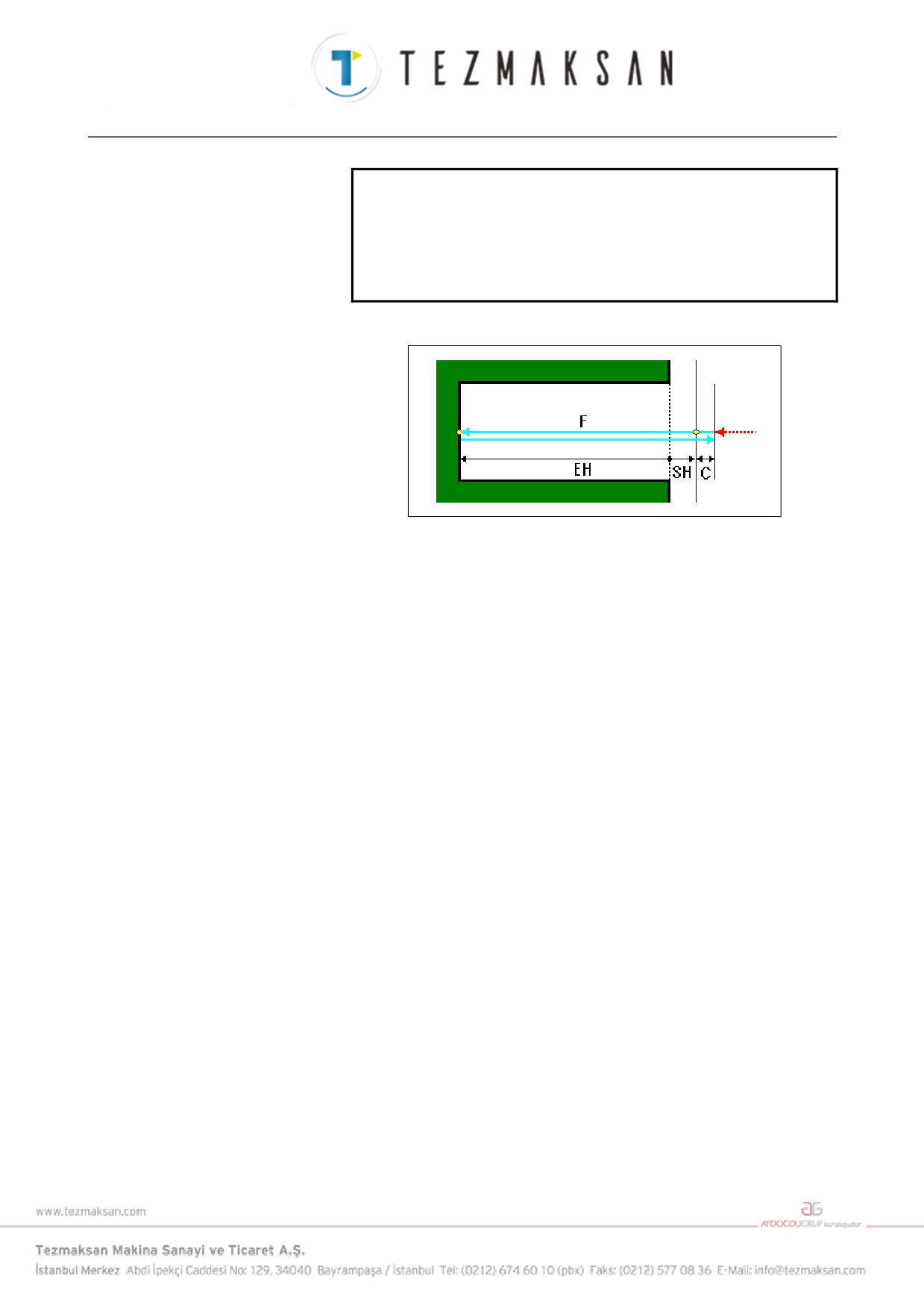

• Takım yolu

<1> Çabuk harekette takımı "kesme başlangıç konumu + temizleme

(C)" konumuna hareket ettirin.

<2> Kesme besleme hızında takımı kesme sonu konumuna hareket

ettirin (F).

<3> İş milini durdurun.

<4> İş milini ters yönde döndürür.

<5> Kesme besleme hızında (F) takımı "kesme başlangıç konumu +

temizleme (C)" konumuna hareket ettirin.

<6> İş milinin normal şekilde dönmesini başlatır.

- 342 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

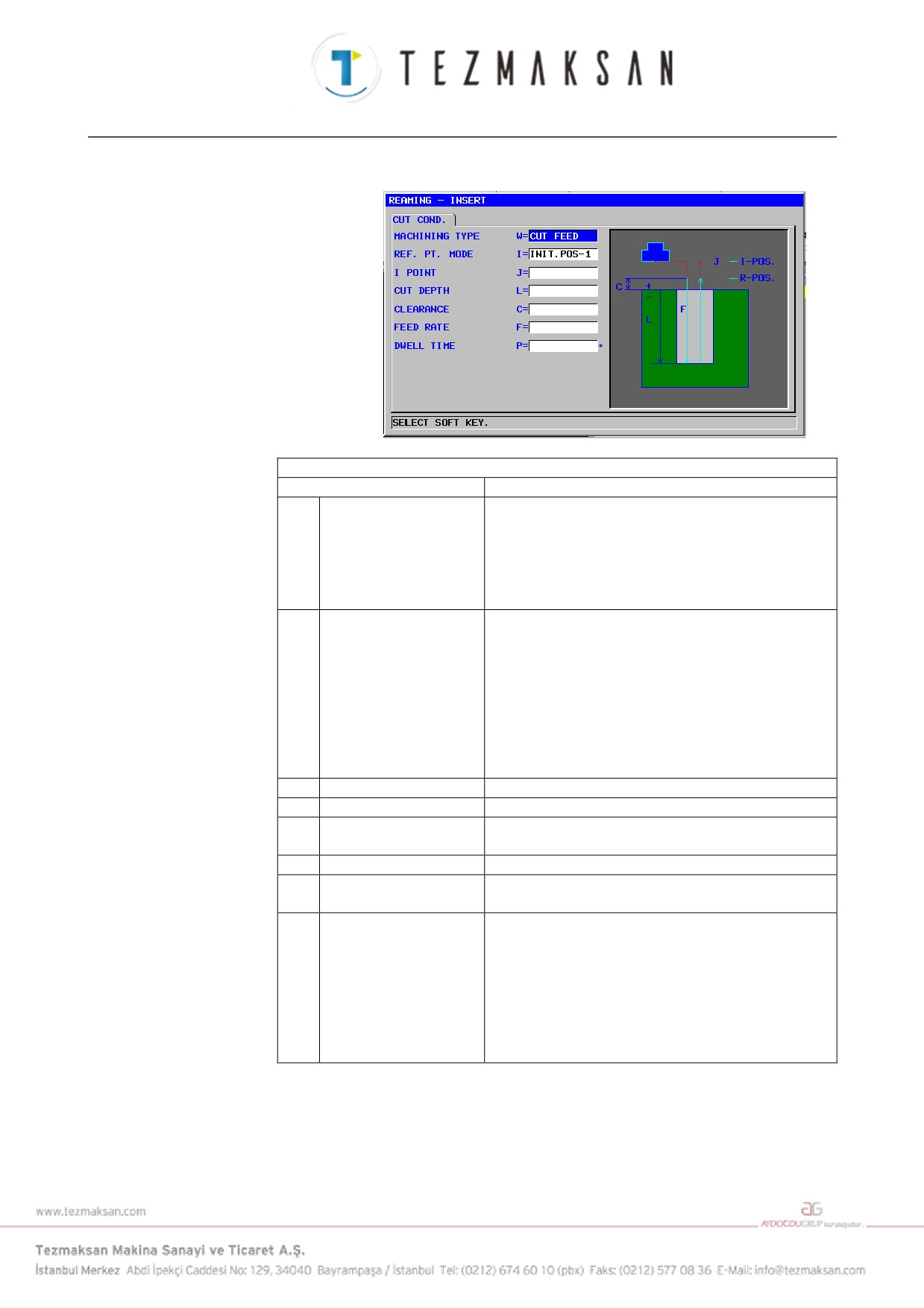

Raybalama: G1003

KESME KOŞULU

Veri öğesi

Anlamı

W

MACHINING TYPE

[CUT]

: Takım, kesme beslemesinde delik dibinden

geri çekilir.

(başlangıç değeri)

[RAPID]

: Takım, çabuk harekette delik dibinden geri

çekilir.

[DWELL] : Delik dibinde kaldıktan sonra takım kesme

beslemesinde geri çekilir.

I

REF. PT. MODE

[INIT-1]: Delikler arası harekette bir R konumuna geri

dönüş gerçekleştirilir. Son olarak I noktasına

bir geri dönüş yapılır.

(başlangıç değeri)

[INIT-2]: Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir I noktası geri

dönüşü olarak yapılır.

[REF.] : Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir R konumu geri

dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

L

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer) (KOPYA)

F

FEED RATE

Kesme besleme hızı (pozitif değer) (KOPYA)

P*

DWELL TIME

Delik dibindeki aynı yerde kalma zamanı. İhmal edilirse

0 varsayılır. (saniye birimleri, pozitif değer) (KOPYA)

Z

APROCH MOTION

[2 AXES] : Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım, öncelikle

iki eksen eşzamanlı işleminde parça işleme

düzleminde hareket eder. (başlangıç

değeri)

[3 AXES] : Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

- 343 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

• Takım yolu

<1> Çabuk harekette takımı "kesme başlangıç konumu + temizleme

(C)" konumuna hareket ettirin.

<2> Kesme besleme hızında takımı kesme sonu konumuna hareket

ettirin (F).

<3> Geri dönüş besleme hızında (Fr) takımı "kesme başlangıç konumu

+ temizleme (C)" konumuna hareket ettirin.

- 344 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

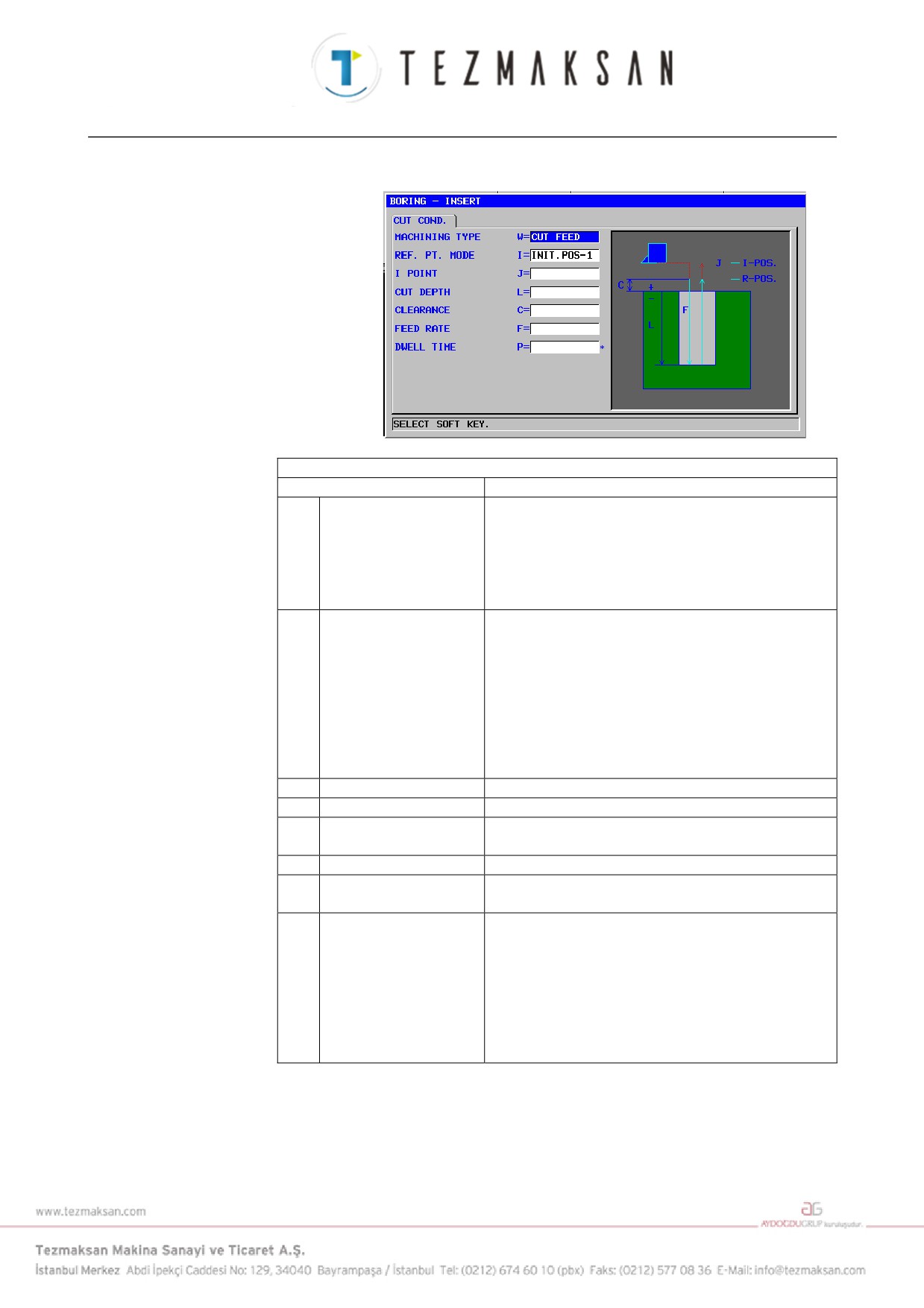

Baralama: G1004

KESME KOŞULU

Veri öğesi

Anlamı

W

MACHINING TYPE

[CUT]

: Takım, kesme beslemesinde delik dibinden

geri çekilir.

(başlangıç değeri)

[RAPID]

: Takım, çabuk harekette delik dibinden geri

çekilir.

[DWELL] : Delik dibinde kaldıktan sonra takım kesme

beslemesinde geri çekilir.

I

REF. PT. MODE

[INIT-1]: Delikler arası harekette bir R konumuna geri

dönüş gerçekleştirilir. Son olarak I noktasına

bir geri dönüş yapılır.

(başlangıç değeri)

[INIT-2]: Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir I noktası geri

dönüşü olarak yapılır.

[REF.] : Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir R konumu geri

dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

L

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer) (KOPYA)

F

FEED RATE

Kesme besleme hızı (pozitif değer) (KOPYA)

P*

DWELL TIME

Delik dibindeki aynı yerde kalma zamanı. İhmal edilirse

0 varsayılır. (saniye birimleri, pozitif değer) (KOPYA)

Z

APROCH MOTION

[2 AXES] : Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım, öncelikle

iki eksen eşzamanlı işleminde parça işleme

düzleminde hareket eder. (başlangıç

değeri)

[3 AXES] : Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

- 345 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

• Takım yolu

<1> Çabuk harekette takımı "kesme başlangıç konumu + temizleme

(C)" konumuna hareket ettirin.

<2> Kesme besleme hızında takımı kesme sonu konumuna hareket

ettirin (F).

<3> Geri dönüş besleme hızında (Fr) takımı "kesme başlangıç konumu

+ temizleme (C)" konumuna hareket ettirin.

- 346 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

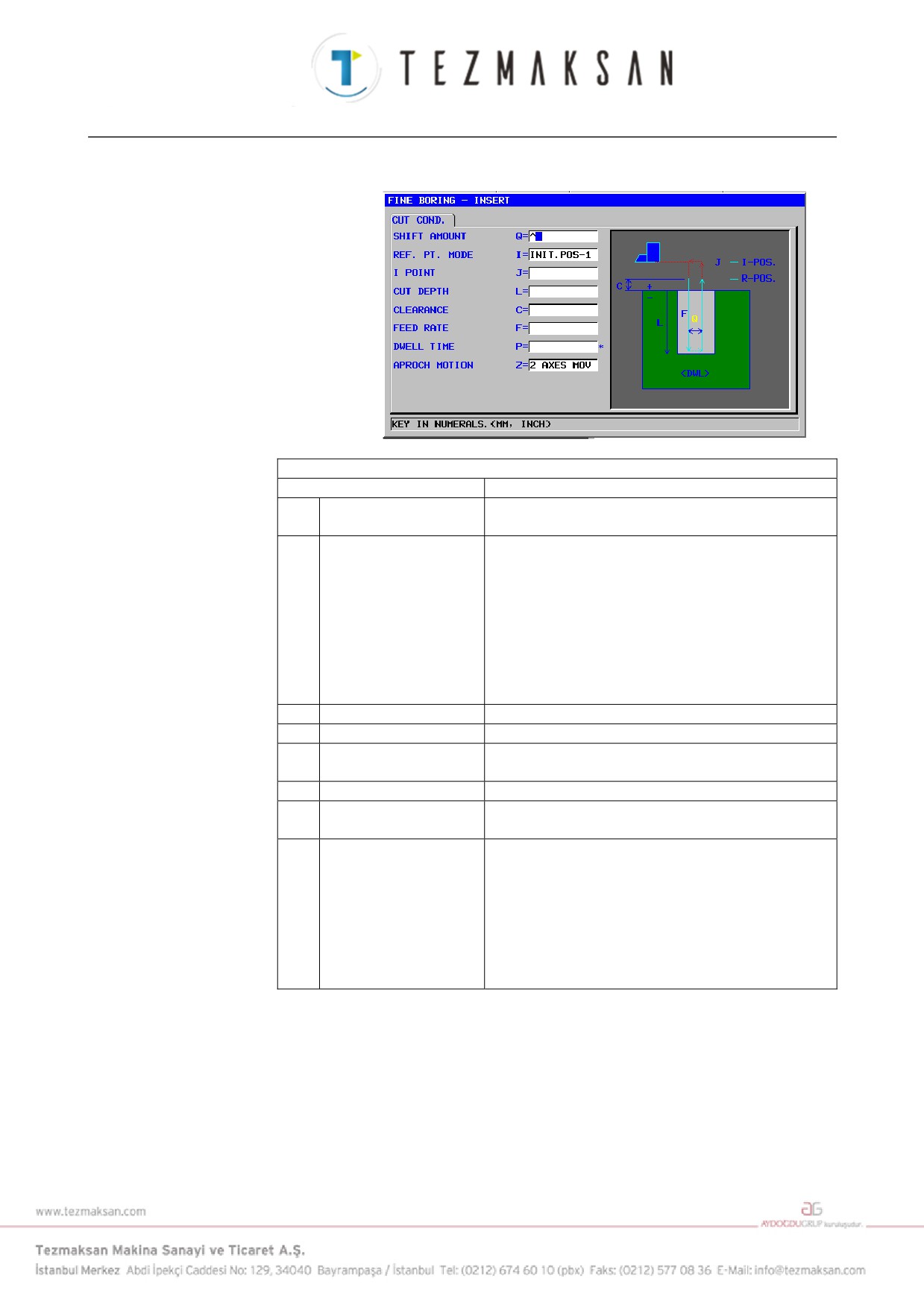

Hassas Baralama: G1005

KESME KOŞULU

Veri öğesi

Anlamı

Q

SHIFT AMOUNT

İş mili yönlendirmesinden sonra delik dibindeki kayma

miktarı (KOPYA)

I

REF.PT.MODE

[INIT-1] : Delikler arası harekette bir R konumuna geri

dönüş gerçekleştirilir. Son olarak I noktasına

bir geri dönüş yapılır.

(başlangıç değeri)

[INIT-2] : Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir I noktası geri

dönüşü olarak yapılır.

[REAF.]: Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir R konumu geri

dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

L

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer) (KOPYA)

F

FEED RATE

Kesme besleme hızı (pozitif değer) (KOPYA)

P*

DWELL TIME

Delik dibindeki aynı yerde kalma zamanı. İhmal edilirse

0 varsayılır. (saniye birimleri, pozitif değer) (KOPYA)

Z

APROCH MOTION

[2 AXES] : Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım, öncelikle

iki eksen eşzamanlı işleminde parça işleme

düzleminde hareket eder. (başlangıç

değeri)

[3 AXES] : Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

- 347 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

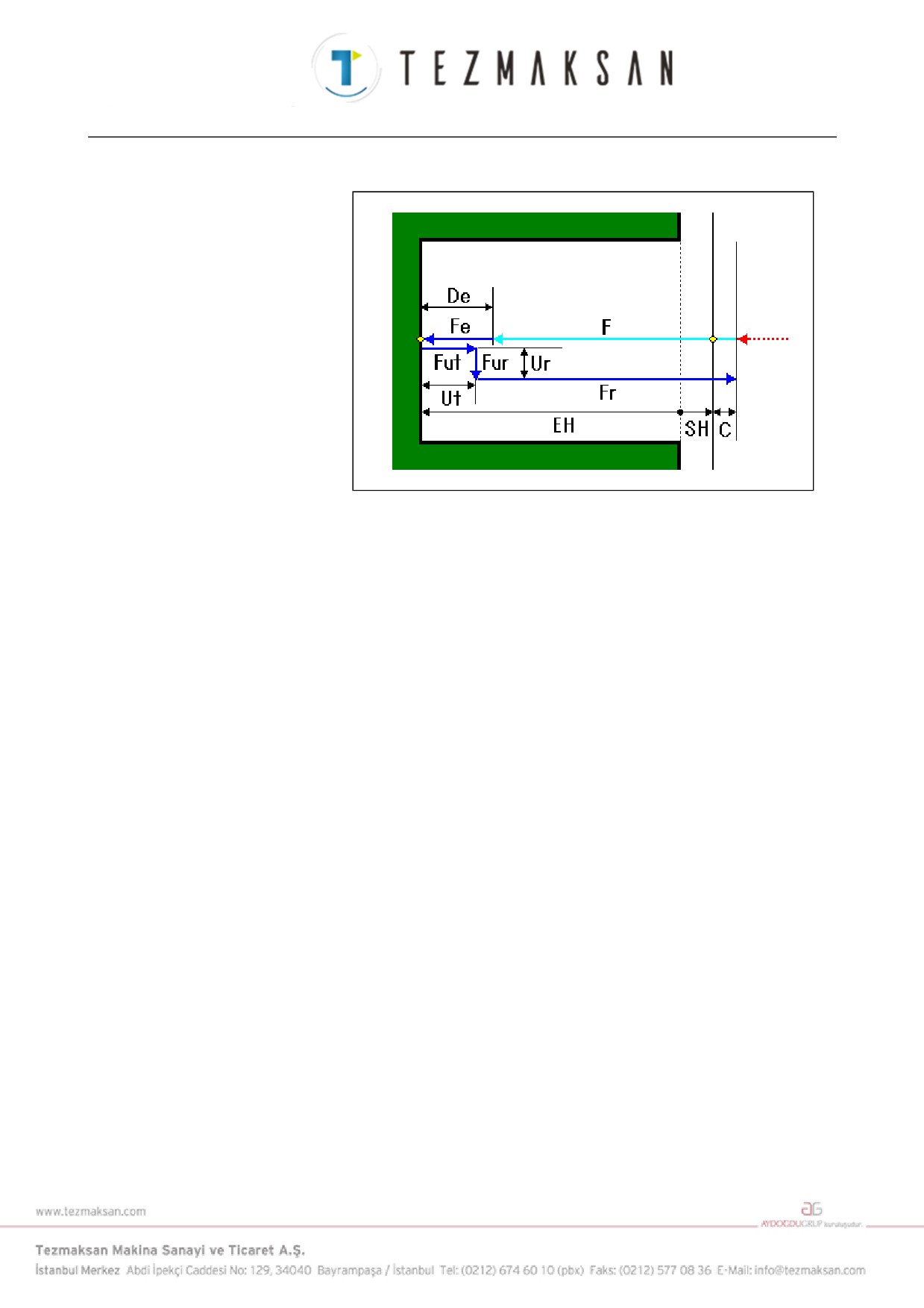

• Takım yolu

<1> Çabuk harekette takımı "kesme başlangıç konumu + temizleme

(C)" konumuna hareket ettirin.

<2> Kesme besleme hızında takımı kesme sonu konumuna hareket

ettirin (F).

<3> Takım, takım ekseni boyunca temizleme için belirtilmiş besleme

hızında

(Fut) "takım ekseni boyunca kesme uç konumu

+

temizleme (Ut)" konumuna geri çekilir.

<4> İş milinin yönlendirilmesi gerçekleştirildi.

<5> Takım, takım yarıçapı yönünde temizleme için belirtilmiş besleme

hızında

(Fur) "takım yarıçapı yönünde mevcut konum

+

temizleme (Ur)" konumuna geri çekilir.

<6> Geri dönüş besleme hızında (Fr) takımı "kesme başlangıç konumu

+ temizleme (C)" konumuna hareket ettirin.

- 348 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

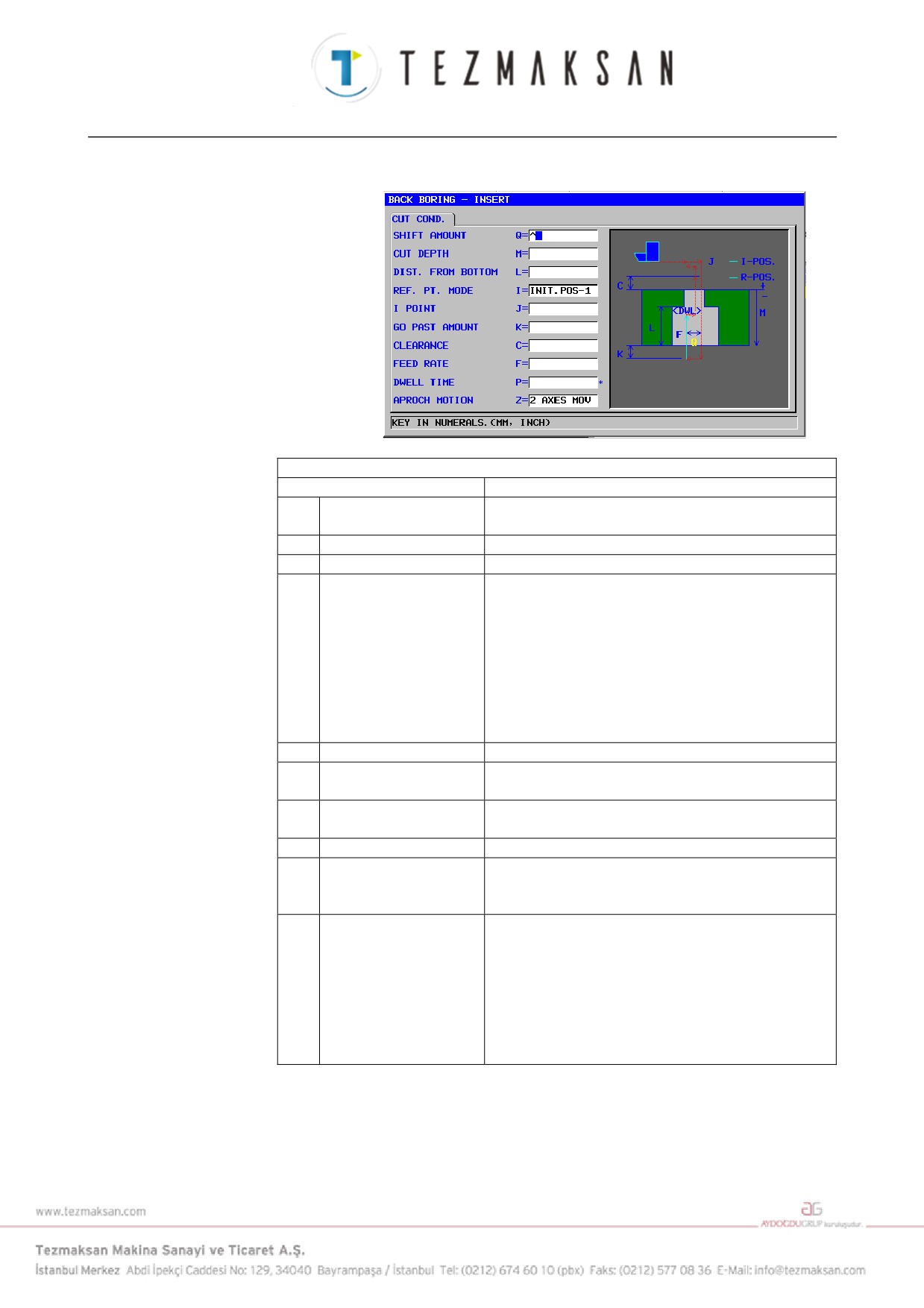

Geri Baralama: G1006

KESME KOŞULU

Veri öğesi

Anlamı

Q

SHIFT AMOUNT

İş mili yönlendirmesinden sonra delik dibindeki kayma

miktarı (KOPYA)

M

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

L

DIST. FROM BOTTOM

Delik dibinden yukarı yöndeki mesafe (yarıçap değeri)

I

REF.PT.MODE

[INIT-1] : Delikler arası harekette bir R konumuna geri

dönüş gerçekleştirilir. Son olarak I noktasına

bir geri dönüş yapılır.

(başlangıç değeri)

[INIT-2] : Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir I noktası geri

dönüşü olarak yapılır.

[REF.]

: Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir R konumu geri

dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

K*

GO PAST AMOUNT

Delik dibindeki gitme-geçme miktarı. İhmal edilirse 0

varsayılır. (yarıçap değeri, pozitif değer)

(KOPYA)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer) (KOPYA)

F

FEED RATE

Kesme besleme hızı (pozitif değer) (KOPYA)

P*

DWELL TIME

Yukarı doğru işlemeden sonra delik dibindeki oturma

süresi. İhmal edilirse 0 varsayılır. (saniye birimleri,

pozitif değer) (KOPYA)

Z

APROCH MOTION

[2 AXES] : Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım,

öncelikle iki eksen eşzamanlı işleminde

parça işleme düzleminde hareket eder.

(başlangıç değeri)

[3 AXES] : Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

- 349 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

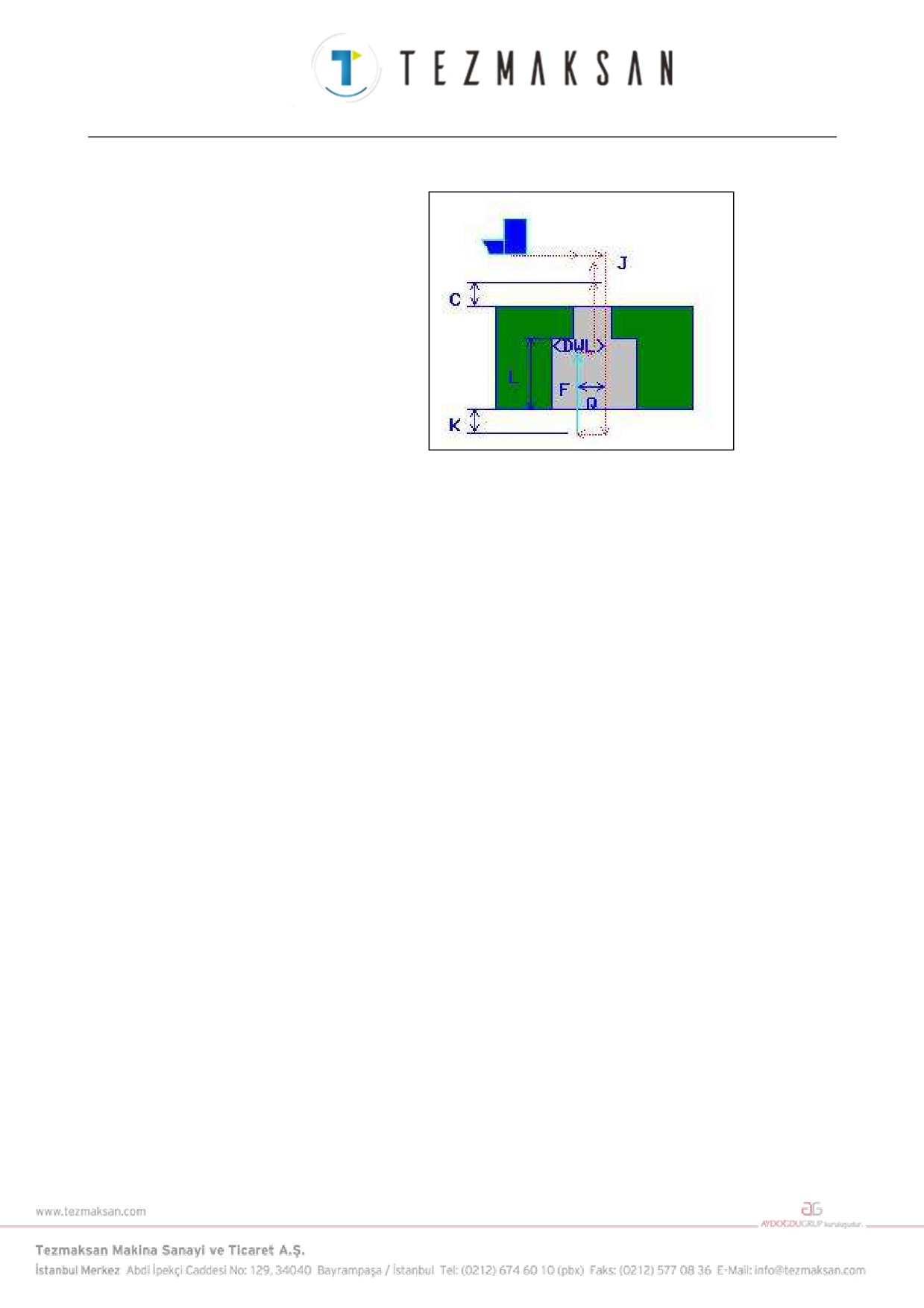

• Takım yolu

<1> Çabuk harekette takımı "kesme başlangıç konumu + temizleme

(C)" konumuna hareket ettirin.

<2> Takım, takım ucundan dışarı doğru kayar.

<3> Takım çabuk harekette deliğin dibine (R noktası) doğru hareket

eder.

<4> Takım bir miktar kaymayla takım ucuna doğru döner.

<5> İş mili, kesme için belirtilmiş besleme hızında (F) takım ekseni

boyunca "K + L" konumuna kesmek için normal yönde döner.

<6> İş mili durdu.

<7> Takım ucundan dışarıya kaydıktan sonra, takım, delikten dışarı

çekilir.

- 350 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

1.1.2

Delik Konumu Komut Satırı (XY Düzlemi)

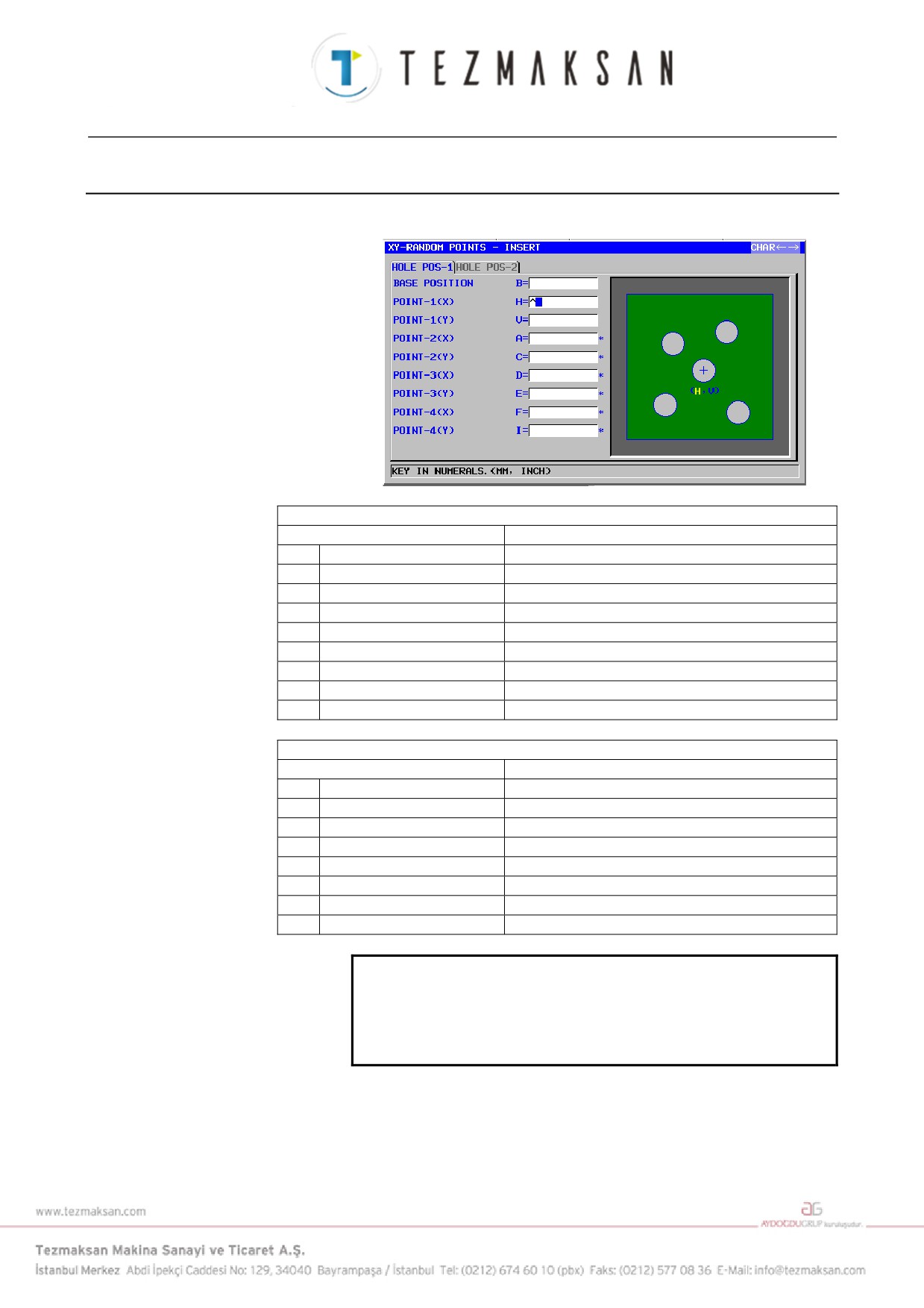

Rasgele Noktalar: G1210

DELİK KON-1

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

H

POINT-1 (X)

İlk deliğin X koordinatı

V

POINT-1 (Y)

İlk deliğin Y koordinatı

A*

POINT-2 (X)

İkinci deliğin X koordinatı

C*

POINT-2 (Y)

İkinci deliğin Y koordinatı

D*

POINT-3 (X)

Üçüncü deliğin X koordinatı

E*

POINT-3 (Y)

Üçüncü deliğin Y koordinatı

F*

POINT-4 (X)

Dördüncü deliğin X koordinatı

I*

POINT-4 (Y)

Dördüncü deliğin Y koordinatı

DELİK KON-2

Veri öğesi

Anlamı

J*

POINT-5 (X)

Beşinci deliğin X koordinatı

K*

POINT-5 (Y)

Beşinci deliğin Y koordinatı

M*

POINT-6 (X)

Altıncı deliğin X koordinatı

P*

POINT-6 (Y)

Altıncı deliğin Y koordinatı

Q*

POINT-7 (X)

Yedinci deliğin X koordinatı

R*

POINT-7 (Y)

Yedinci deliğin Y koordinatı

S*

POINT-8 (X)

Sekizinci deliğin X koordinatı

T*

POINT-8 (Y)

Sekizinci deliğin Y koordinatı

NOT

Her delik konumu için değer girmek gerekmemek-

tedir. Buna rağmen, değer girilmişse, bir delik

konumu için bir çiftteki hem X hem Y koordinatları

girilmelidir.

- 351 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

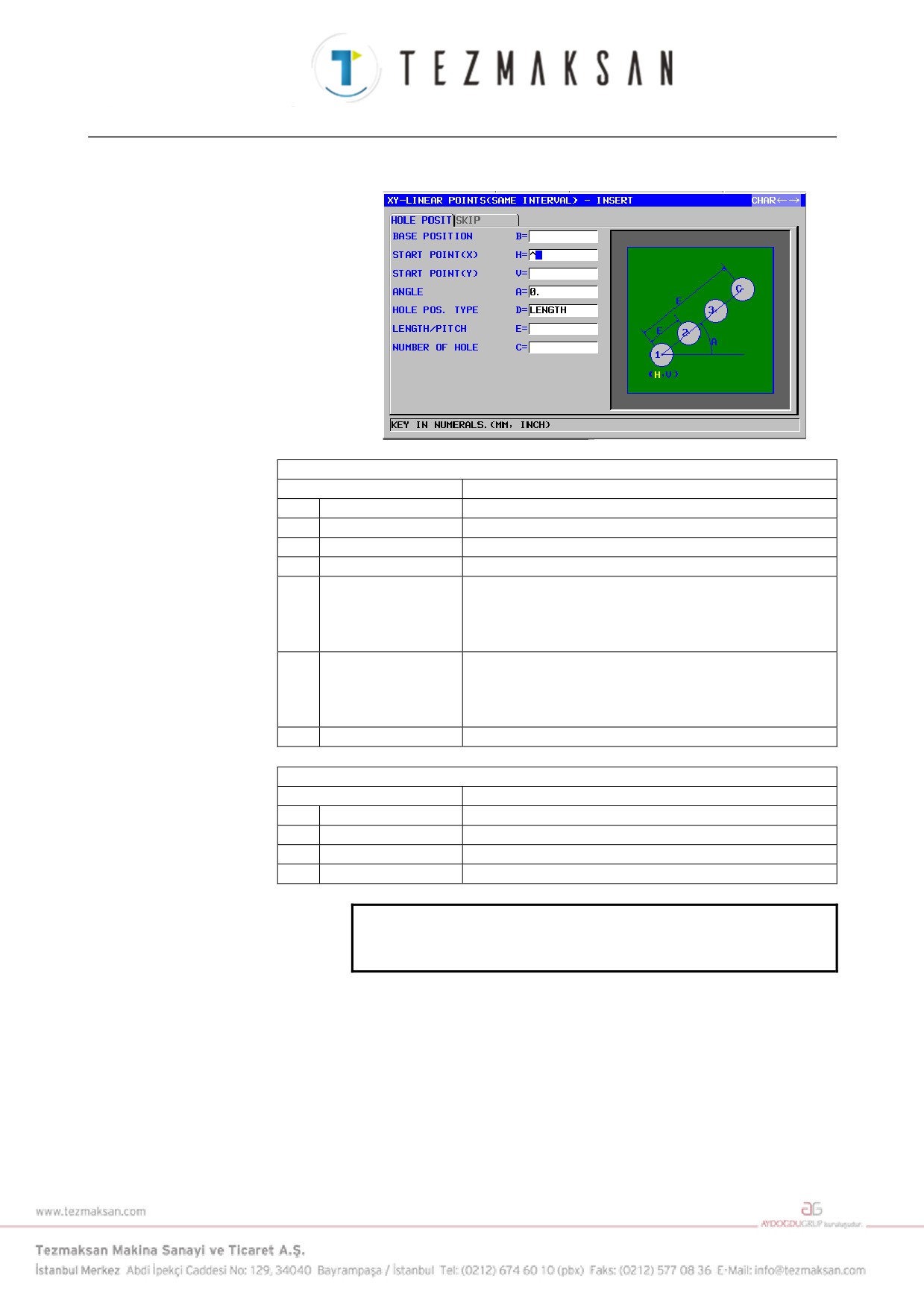

Doğrusal Noktalar (Aynı Aralık): G1211

DELİK KONUMU

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

H

START POINT (X)

Düz hattın başlangıç noktasının (birinci delik) X koordinatı

V

START POINT (Y)

Düz hattın başlangıç noktasının (birinci delik) Y koordinatı

A

ANGLE

X ekseninden düz hat açısı (başlangıç değeri = 0)

D

HOLE POS.TYPE

[LENGTH] : İlk ve son delikler arasındaki mesafe ve

deliklerin sayısı ile belirtilir.

[PITCH]

: İki komşu delik arasındaki mesafe ve

deliklerin sayısı ile belirtilir.

E

LENGTH / PITCH

Uzunluk : İlk ve son delikler arasındaki mesafe

(D öğesi için [LENGTH] seçilmişse)

Hatve

:

İki komşu delik arasındaki mesafe

(D öğesi için [PITCH] seçilmişse)

C

NUMBER OF HOLE

Deliklerin sayısı

SKIP

Veri öğesi

Anlamı

F*

OMITTING POINT 1

Delik oluşturulmayan nokta (1)

I*

OMITTING POINT 2

Delik oluşturulmayan nokta (2)

J*

OMITTING POINT 3

Delik oluşturulmayan nokta (3)

K*

OMITTING POINT 4

Delik oluşturulmayan nokta (4)

NOT

İhmal edilen bir noktanın herhangi bir öğesi için

değer girilmesi gereksizdir.

- 352 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

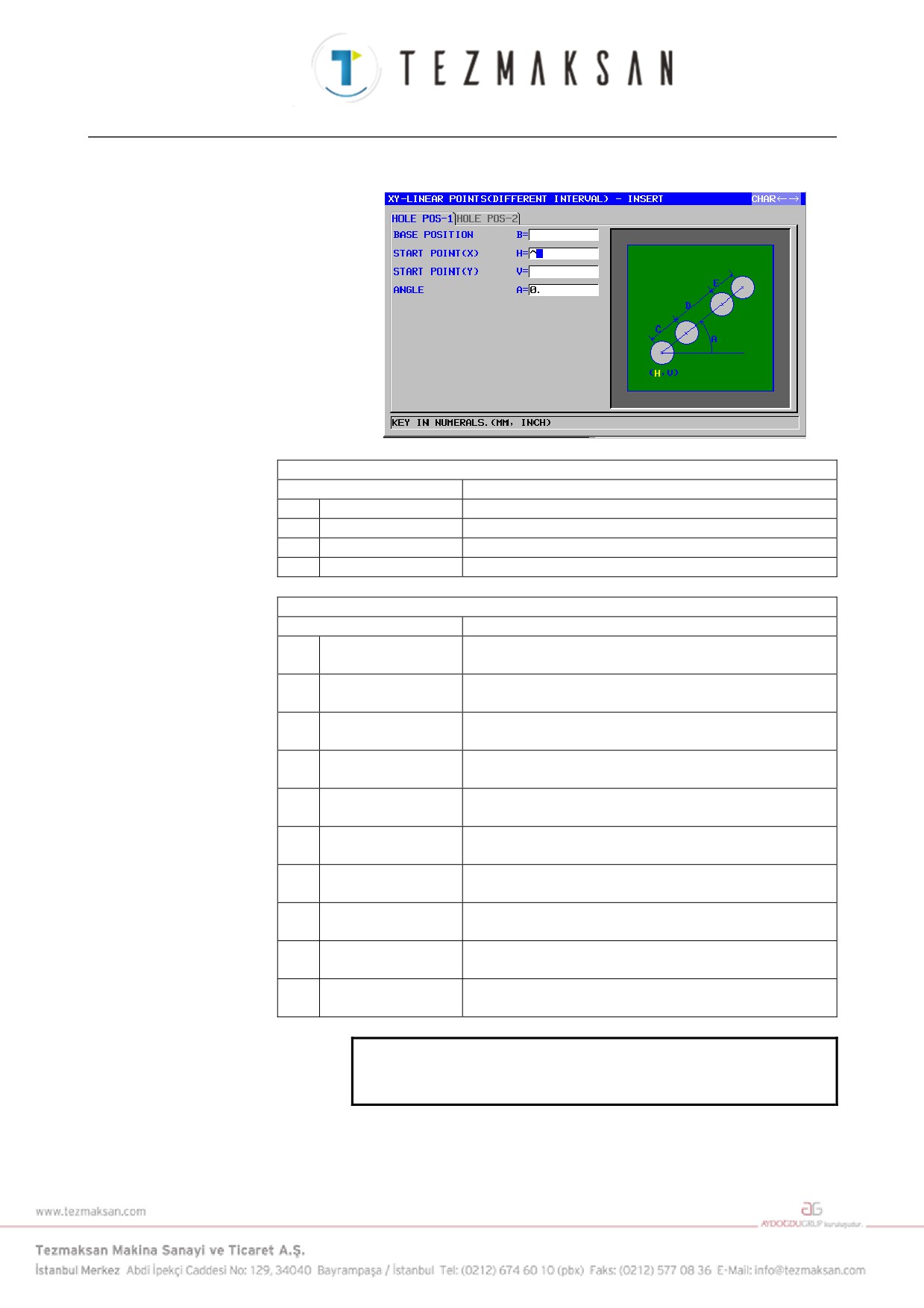

Doğrusal Noktalar (Farklı Aralık): G1212

DELİK KON-1

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

H

START POINT (X)

Düz hattın başlangıç noktasının (birinci delik) X koordinatı

V

START POINT (Y)

Düz hattın başlangıç noktasının (birinci delik) Y koordinatı

A

ANGLE

X ekseninden düz hat açısı (başlangıç değeri = 0)

DELİK KON-2

Veri öğesi

Anlamı

C

PITCH WIDTH-1

İlk ve ikinci delik arasındaki mesafe (pozitif veya negatif

değer)

D

PITCH WIDTH-2

İkinci ve üçüncü delik arasındaki mesafe (pozitif veya

negatif değer)

E*

PITCH WIDTH-3

Üçüncü ve dördüncü delik arasındaki mesafe (pozitif veya

negatif değer)

F*

PITCH WIDTH-4

Dördüncü ve beşinci delik arasındaki mesafe (pozitif veya

negatif değer)

I*

PITCH WIDTH-5

Beşinci ve altıncı delik arasındaki mesafe (pozitif veya

negatif değer)

J*

PITCH WIDTH-6

Altıncı ve yedinci delik arasındaki mesafe (pozitif veya

negatif değer)

K*

PITCH WIDTH-7

Yedinci ve sekizinci delik arasındaki mesafe (pozitif veya

negatif değer)

M*

PITCH WIDTH-8

Sekizinci ve dokuzuncu delik arasındaki mesafe (pozitif

veya negatif değer)

P*

PITCH WIDTH-9

Dokuzuncu ve onuncu delik arasındaki mesafe (pozitif

veya negatif değer)

Q*

PITCH WIDTH-10

Onuncu ve onbirinci delik arasındaki mesafe (pozitif veya

negatif değer)

NOT

Her hatve genişliği veri öğesi için değer girmek

gerekli değildir.

- 353 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Kılavuz Noktalar: G1213

DELİK KONUMU

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

H

START POINT (X)

Düz hattın başlangıç noktasının (birinci delik) X

koordinatı

V

START POINT (Y)

Düz hattın başlangıç noktasının (birinci delik) Y

koordinatı

U

LENGTH FOR X AXIS

Bir kılavuz çizgisinin ilk kenarının uzunluğu (pozitif

değer)

W

LENGTH FOR Y AXIS

Bir kılavuz çizgisinin ikinci kenarının uzunluğu (pozitif

değer)

I

NUMBER FOR X AXIS

Bir kılavuz çizgisinin ilk kenarındaki delik sayısı

(pozitif değer)

J

NUMBER FOR Y AXIS

Bir kılavuz çizgisinin ikinci kenarındaki delik sayısı

(pozitif değer)

K

ANGLE FOR X AXIS

Bir kılavuz çizgisinin ilk kenarının X ekseniyle yaptığı

açı (başlangıç değeri = 0)

M

ANGLE FOR Y AXIS

Bir kılavuz çizgisinin ikinci kenarının X ekseniyle

yaptığı açı (başlangıç değeri = 90)

SKIP

Veri öğesi

Anlamı

A*

OMITTING POINT 1

Delik oluşturulmayan nokta (1)

C*

OMITTING POINT 2

Delik oluşturulmayan nokta (2)

D*

OMITTING POINT 3

Delik oluşturulmayan nokta (3)

E*

OMITTING POINT 4

Delik oluşturulmayan nokta (4)

NOT

İhmal edilen bir noktanın herhangi bir öğesi için

değer girilmesi gereksizdir.

- 354 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Dikdörtgen Noktalar: G1214

DELİK KONUMU

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

H

START POINT (X)

Düz hattın başlangıç noktasının (birinci delik) X

koordinatı

V

START POINT (Y)

Düz hattın başlangıç noktasının (birinci delik) Y

koordinatı

U

LENGTH FOR X AXIS

Bir dikdörtgenin ilk kenarının uzunluğu (pozitif değer)

W

LENGTH FOR Y AXIS

Bir dikdörtgenin ikinci kenarının uzunluğu (pozitif

değer)

I

NUMBER FOR X AXIS

Bir dikdörtgenin ilk kenarındaki delik sayısı (pozitif

değer)

J

NUMBER FOR Y AXIS

Bir dikdörtgenin ikinci kenarındaki delik sayısı (pozitif

değer)

K

ANGLE FOR X AXIS

Bir dikdörtgenin ilk kenarının X ekseniyle yaptığı açı

(başlangıç değeri = 0)

M

ANGLE FOR Y AXIS

Bir dikdörtgenin ikinci kenarının X ekseniyle yaptığı

açı (başlangıç değeri = 90)

SKIP

Veri öğesi

Anlamı

A*

OMITTING POINT 1

Delik oluşturulmayan nokta (1)

C*

OMITTING POINT 2

Delik oluşturulmayan nokta (2)

D*

OMITTING POINT 3

Delik oluşturulmayan nokta (3)

E*

OMITTING POINT 4

Delik oluşturulmayan nokta (4)

NOT

İhmal edilen bir noktanın herhangi bir öğesi için

değer girilmesi gereksizdir.

- 355 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

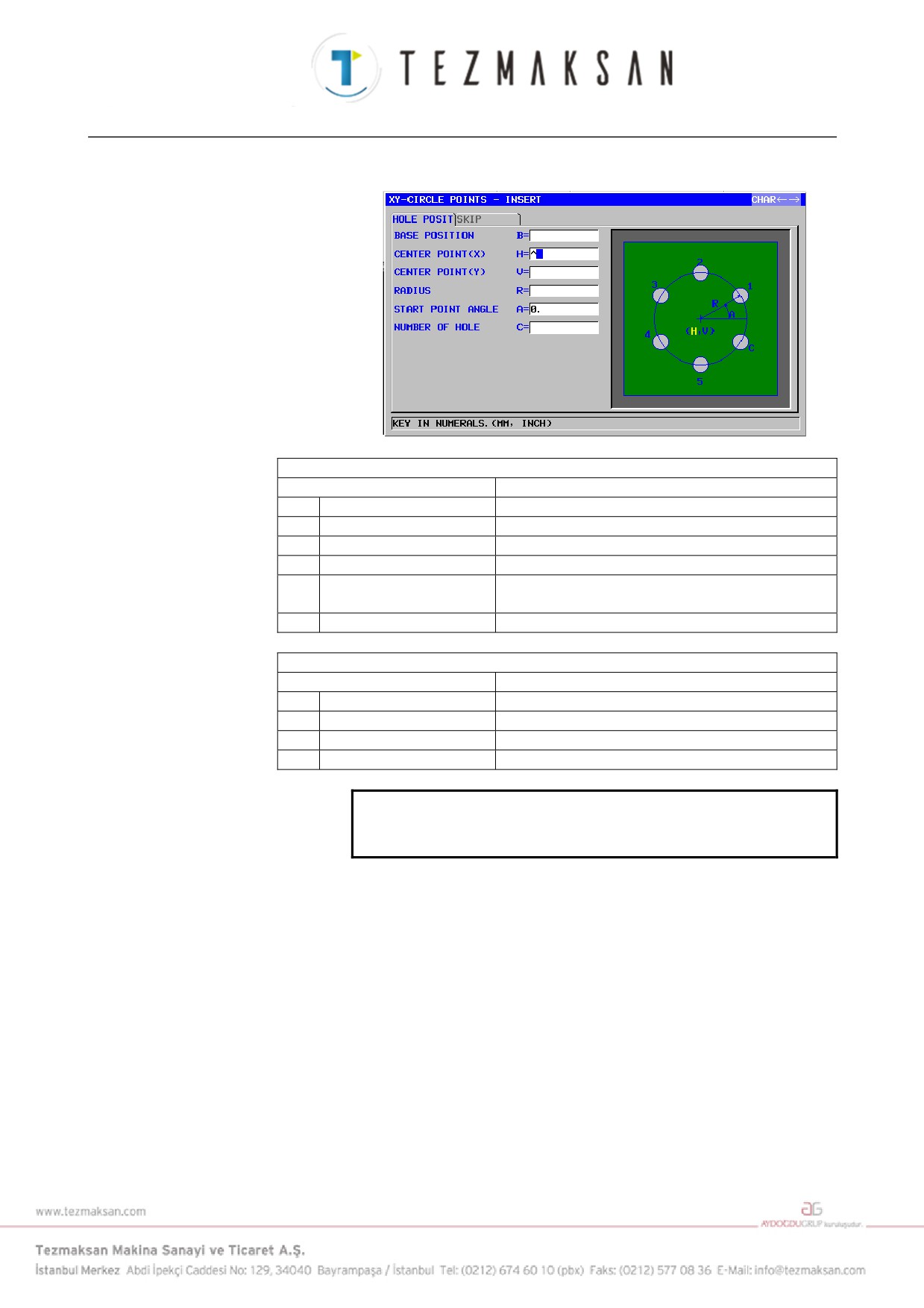

Daire Noktalar: G1215

HOLE POINTS

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

H

CENTER POINT (X)

Bir dairenin merkezinin X koordinatı

V

CENTER POINT (Y)

Bir dairenin merkezinin Y koordinatı

R

RADIUS

Bir dairenin yarıçapı (pozitif değer)

A

START POINT ANGLE

X ekseninden birinci deliğin merkez açısı (pozitif veya

negatif değer) (başlangıç değeri = 0)

C

NUMBER OF HOLE

Oluşturulacak deliklerin sayısı (pozitif değer)

SKIP

Veri öğesi

Anlamı

D*

OMITTING POINT 1

Delik oluşturulmayan nokta (1)

E*

OMITTING POINT 2

Delik oluşturulmayan nokta (2)

F*

OMITTING POINT 3

Delik oluşturulmayan nokta (3)

I*

OMITTING POINT 4

Delik oluşturulmayan nokta (4)

NOT

İhmal edilen bir noktanın herhangi bir öğesi için

değer girilmesi gereksizdir.

- 356 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

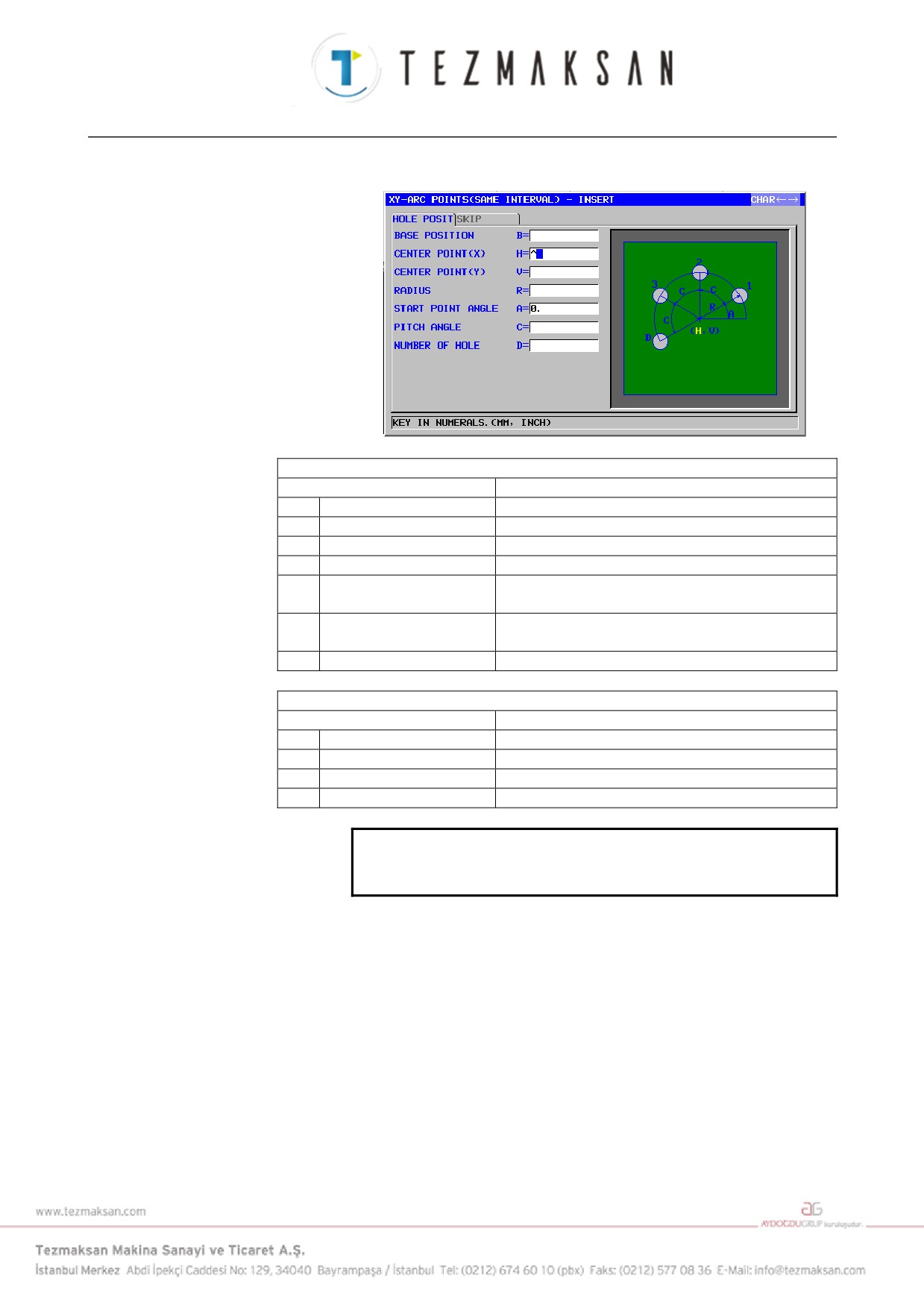

Yay Noktaları (Aynı Aralık): G1216

DELİK KONUMU

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

H

CENTER POINT (X)

Yay merkezinin X koordinatı

V

CENTER POINT (Y)

Yay merkezinin Y koordinatı

R

RADIUS

Yay yarıçapı (pozitif değer)

A

START POINT ANGLE

X ekseninden birinci deliğin merkez açısı (pozitif veya

negatif değer) (başlangıç değeri = 0)

C

PITCH ANGLE

İki komşu delik arasındaki merkez açı (pozitif ya da

negatif değer)

D

NUMBER OF HOLE

Oluşturulacak deliklerin sayısı (pozitif değer)

SKIP

Veri öğesi

Anlamı

E*

OMITTING POINT 1

Delik oluşturulmayan nokta (1)

F*

OMITTING POINT 2

Delik oluşturulmayan nokta (2)

I*

OMITTING POINT 3

Delik oluşturulmayan nokta (3)

J*

OMITTING POINT 4

Delik oluşturulmayan nokta (4)

NOT

İhmal edilen bir noktanın herhangi bir öğesi için

değer girilmesi gereksizdir.

- 357 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Yay Noktaları (Farklı Aralık): G1217

DELİK KON-1

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

H

CENTER POINT (X)

Yay merkezinin X koordinatı

V

CENTER POINT (Y)

Yay merkezinin Y koordinatı

R

RADIUS

Yay yarıçapı (pozitif değer)

A

START POINT ANGLE

X ekseninden birinci deliğin merkez açısı (pozitif veya

negatif değer) (başlangıç değeri = 0)

DELİK KON-2

Veri öğesi

Anlamı

C*

PITCH ANGLE-1

İlk ve ikinci delik arasındaki merkez açı (pozitif veya

negatif değer)

D*

PITCH ANGLE-2

İkinci ve üçüncü delik arasındaki merkez açı (pozitif

veya negatif değer)

E*

PITCH ANGLE-3

Üçüncü ve dördüncü delik arasındaki merkez açı

(pozitif veya negatif değer)

F*

PITCH ANGLE-4

Dördüncü ve beşinci delik arasındaki merkez açı

(pozitif veya negatif değer)

I*

PITCH ANGLE-5

Beşinci ve altıncı delik arasındaki merkez açı (pozitif

veya negatif değer)

J*

PITCH ANGLE-6

Altıncı ve yedinci delik arasındaki merkez açı (pozitif

veya negatif değer)

K*

PITCH ANGLE-7

Yedinci ve sekizinci delik arasındaki merkez açı

(pozitif veya negatif değer)

M*

PITCH ANGLE-8

Sekizinci ve dokuzuncu delik arasındaki merkez açı

(pozitif veya negatif değer)

P*

PITCH ANGLE-9

Dokuzuncu ve onuncu delik arasındaki merkez açı

(pozitif veya negatif değer)

Q*

PITCH ANGLE-10

Onuncu ve onbirinci delik arasındaki merkez açı

(pozitif veya negatif değer)

- 358 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.1.4

Delik Konumu Komut Satırı (XC Düzlemi ve Bitiş Yüzü)

Delik açmada C ekseninin kullanıldığı bir delik konumu komut satırı

seçme menüsü "C-ekseni Şekil" frezeleme şekil menüsünden tab tuşu, ←

ve → imleç tuşları kullanılarak ekranda görüntülenir.

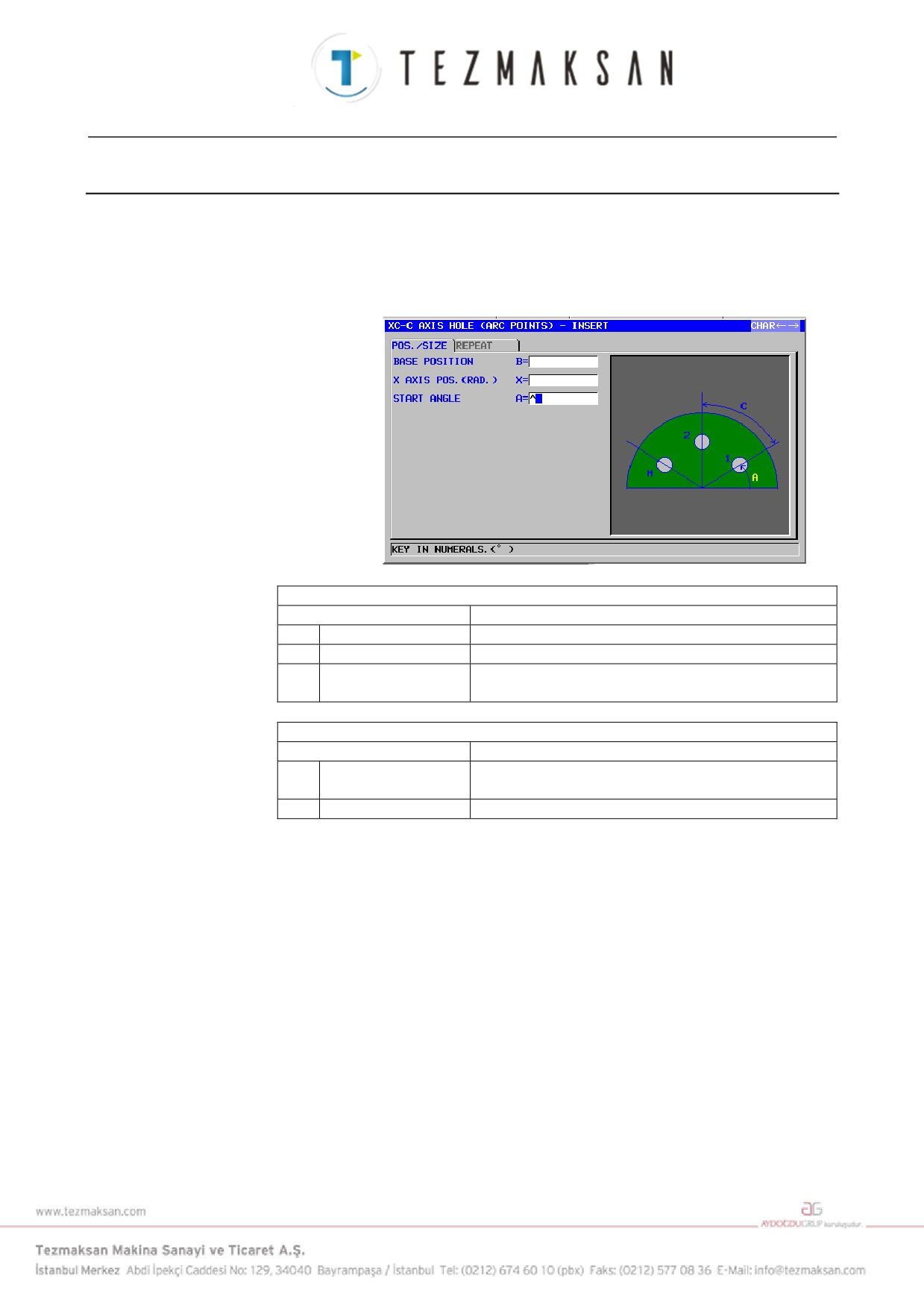

Yüzdeki C Ekseni Deliği (Daire Noktalar): G1572

POS / SIZE

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

X

X AXIS POS.(RAD.)

Bir delik konumunun X koordinatı (tüm delikler için ortak)

A

START ANGLE

C0 ekseninden birinci deliğin merkez açısı (pozitif veya

negatif değer)

REPEAT

Veri öğesi

Anlamı

C

PITCH ANGLE

C ekseni boyunca iki delik arasındaki hareket miktarı

(pozitif veya negatif değer)

M

NUMBER OF HOLE

Oluşturulacak deliklerin sayısı (pozitif değer)

- 360 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

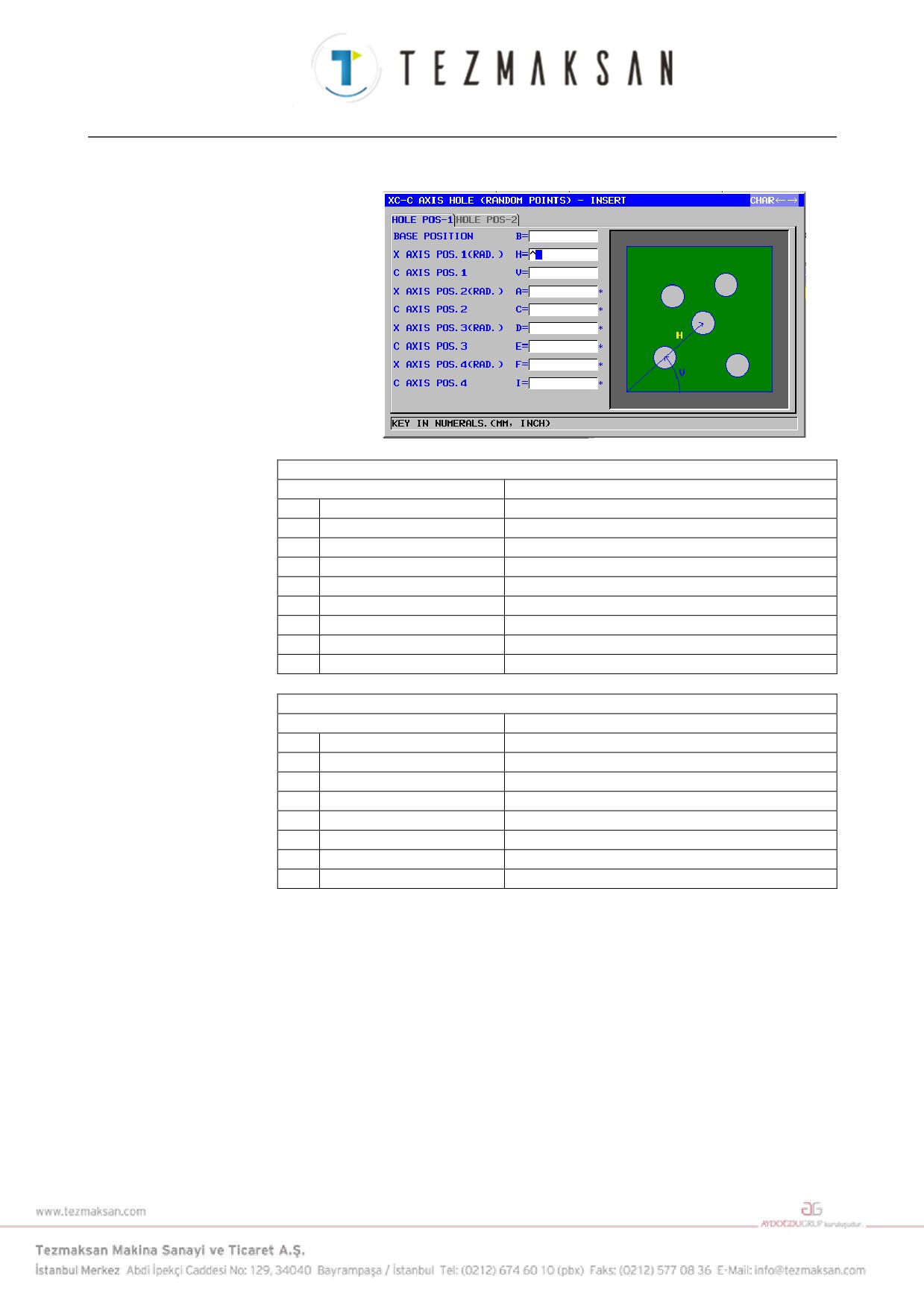

Yüzdeki C Ekseni Deliği (Rasgele Noktalar): G1573

DELİK KON-1

Veri öğesi

Anlamı

B

BASE POSITION

İş parçası yüzeyinin Z koordinatı

H

X AXIS POS.1(RAD.)

İlk deliğin X koordinatı (yarıçap değeri)

V

C AXIS POS.1

İlk deliğin C koordinatı

A*

X AXIS POS.2(RAD.)

İkinci deliğin X koordinatı (yarıçap değeri)

C*

C AXIS POS.2

İkinci deliğin C koordinatı

D*

X AXIS POS.3(RAD.)

Üçüncü deliğin X koordinatı (yarıçap değeri)

E*

C AXIS POS.3

Üçüncü deliğin C koordinatı

F*

X AXIS POS.4(RAD.)

Dördüncü deliğin X koordinatı (yarıçap değeri)

I*

C AXIS POS.4

Dördüncü deliğin C koordinatı

DELİK KON-2

Veri öğesi

Anlamı

J*

X AXIS POS.5(RAD.)

Beşinci deliğin X koordinatı (yarıçap değeri)

K*

C AXIS POS.5

Beşinci deliğin C koordinatı

M*

X AXIS POS.6(RAD.)

Altıncı deliğin X koordinatı (yarıçap değeri)

P*

C AXIS POS.6

Altıncı deliğin C koordinatı

Q*

X AXIS POS.7(RAD.)

Yedinci deliğin X koordinatı (yarıçap değeri)

R*

C AXIS POS.7

Yedinci deliğin C koordinatı

S*

X AXIS POS.8(RAD.)

Sekizinci deliğin X koordinatı (yarıçap değeri)

T*

C AXIS POS.8

Sekizinci deliğin C koordinatı

- 361 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.1.5

Delik Konumu Komut Satırı (ZC Düzlemi ve Silindirik Yüzey)

Bir önceki alt bölümde açıklanmış olan XC düzlemindeki geçerli delik

konumu komut satırı tiplerinin aynıları ZC düzlemi için de mevcuttur.

Aşağıdaki G kodlarıyla sağlanmışlardır.

ZC düzlemi için ayarlanacak veri, XC düzleminin (dibi açık yüz) ZC

düzlemine (açık silindirik yüzey) değişmesi ve takımın kesme hareketi

yönünün Z ekseninden X eksenine değişmesi durumu hariç XC düzlemi

için olanla aynıdır.

Bir silindirik yüzey (ZC) üzerindeki delikler C-ekseni boyunca belirler

- Daire Noktaları: G1672

Bir silindirik yüzey (ZC) üzerindeki delikler C-ekseni boyunca belirler

- Rasgele Noktalar: G1673

1.1.6

Delik Konumu Komut Satırı (XA Düzlemi ve Silindirik Yüzey)

Bir önceki alt bölümde açıklanmış olan ZC düzlemindeki geçerli delik

konumu komut satırı tiplerinin aynıları XA düzlemi için de mevcuttur.

Aşağıdaki G kodlarıyla sağlanmışlardır.

XA düzlemi için ayarlanacak veri, ZC düzleminin (dibi açık yüz) XA

düzlemine (açık silindirik yüzey) değişmesi ve takımın kesme hareketi

yönünün X ekseninden Z eksenine değişmesi durumu hariç ZC düzlemi

için olanla aynıdır

Bir silindirik yüzey (XA) üzerindeki delikler A-ekseni boyunca belirler

- Daire Noktaları: G1772

Bir silindirik yüzey (XA) üzerindeki delikler A-ekseni boyunca belirler

- Rasgele Noktalar: G1773

NOT

Aşağıdaki parametre ayarı XA düzlemi otomatik

çalışmasını yürütmek için gereklidir.

• No.27003#2=1, 27003#1=0 ve 27003#0=0

- 362 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

1.2

TORNALAMAYLA DELİK DELME

(TAKIM DÖNDÜRÜLEREK)

1.2.1

Tornalamayla Delik Delme için Parça İşleme Tipi Komut

Satırları (Döndürülen Takımla)

NOT

1

27000 No.lu parametrenin

1 no.lu birimi

=

1

olduğunda tornalamayla delik delme

(takım

döndürülerek) yapılabilir.

2 Tornalamayla delik delme (takım döndürülerek) için

delik konumu komut satırları, frezelemeyle delik

delme için olanlarla aynıdır. Bir önceki bölüme bakın

(Delik Konumu Komut Satırı).

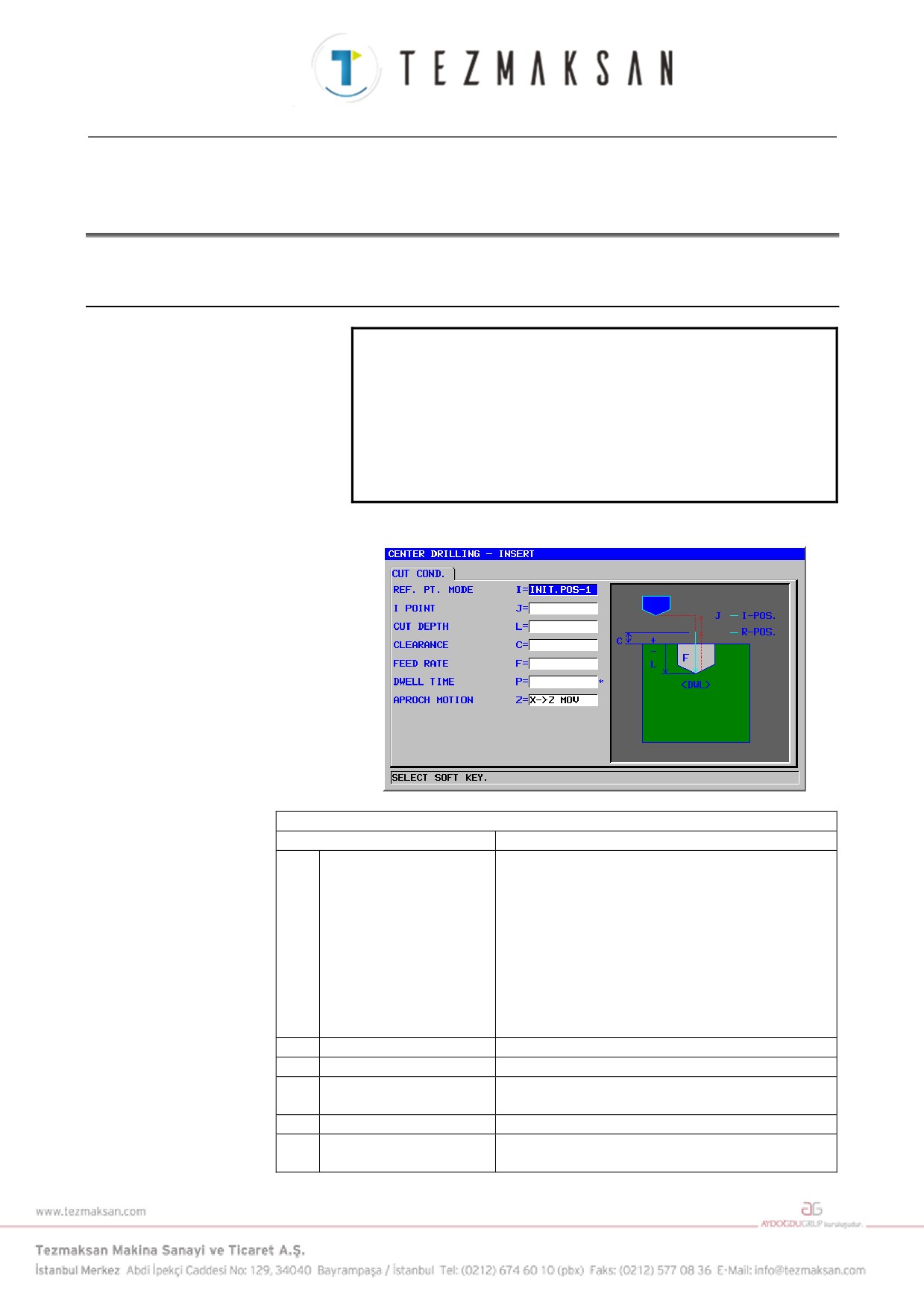

Merkez delik açma: G1110

Kesme koşulu

Veri öğesi

Anlamı

I

REF.PT.MODE

[INIT-1] : Delikler arası harekette bir R konumuna

geri dönüş gerçekleştirilir. Son olarak I

noktasına bir geri dönüş yapılır. (başlangıç

değeri)

[INITI-2]: Son geri dönüş de dahil olmak üzere

delikler arasındaki tüm hareketler bir I

noktası geri dönüşü olarak yapılır.

[REF.]

: Son geri dönüş de dahil olmak üzere

delikler arasındaki tüm hareketler bir R

konumu geri dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

L

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer) (KOPYA)

F

FEED RATE

Kesme besleme hızı (pozitif değer) (KOPYA)

P*

DWELL TIME

Delik dibinde kalma zamanı (saniye birimleri, pozitif

değer). (KOPYA)

- 363 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Kesme koşulu

Veri öğesi

Anlamı

Z

APROCH MOTION

[Z→X]

: Geçerli konumdan parça işleme

başlangıç noktasına kadar takım, Z

ekseni yönünde ve sonra X ekseni

yönünde hareket eder.

[X→Z]

: Geçerli konumdan parça işleme

başlangıç noktasına kadar takım, Z

ekseni yönünde ve sonra X ekseni

yönünde hareket eder. (başlangıç değeri)

[2 AXES] : Geçerli konumdan parça işleme

başlangıç noktasına kadar, takım aynı

anda X ve Z eksenlerinde hareket eder.

- 364 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Delik açma: G1111

Kesme koşulu

Veri öğesi

Anlamı

Q*

PECKING CUT DEPTH

Tek bir kesmeyle kesme derinliği (yarıçap değeri, artı

değer) (KOPYA) (Not)

I

REF.PT.MODE

[INIT-1] : Delikler arası harekette bir R konumuna geri

dönüş gerçekleştirilir. Son olarak I noktasına

bir geri dönüş yapılır.

(başlangıç değeri)

[INIT-2] : Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir I noktası geri

dönüşü olarak yapılır.

[REF.]

: Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir R konumu geri

dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

L

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

K

GO PAST AMOUNT

Takımın ucundaki tam olmayan delik kısmının

uzunluğu (yarıçap değeri, pozitif değer) (KOPYA)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer) (KOPYA)

F

FEED RATE

Kesme besleme hızı (pozitif değer) (KOPYA)

P*

DWELL TIME

Delik dibinde kalma zamanı (saniye birimleri, pozitif

değer). (KOPYA)

Z

APROCH MOTION

[Z→X]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde

ve sonra X ekseni yönünde hareket eder.

[X→Z]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde

ve sonra X ekseni yönünde hareket eder.

(başlangıç değeri)

[2 AXES] : Geçerli konumdan parça işleme başlangıç

noktasına kadar, takım aynı anda X ve Z

eksenlerinde hareket eder.

NOT

Sistem geri dönüş miktarıyla ilgili olarak parametre

No.5114'e başvurur. İşlemeden önce No.5114'ü

uygun değere ayarlayın.

- 365 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Kılavuz çekme: G1112

Kesme koşulu

Veri öğesi

Anlamı

D

THREAD LEAD

Kılavuz çekme takım hatvesi (yarıçap değeri, pozitif

değer)

(KOPYA)

I

REF.PT.MODE

[INIT-1] : Delikler arası harekette bir R konumuna geri

dönüş gerçekleştirilir. Son olarak I noktasına

bir geri dönüş yapılır.

(başlangıç değeri)

[INIT-2] : Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir I noktası geri

dönüşü olarak yapılır.

[REF.]

: Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir R konumu geri

dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

L

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer) (KOPYA)

P*

DWELL TIME

Delik dibinde kalma zamanı (saniye birimleri, pozitif

değer). (KOPYA)

Z

APROCH MOTION

[Z→X]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde ve

sonra X ekseni yönünde hareket eder.

[X→Z]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde ve

sonra X ekseni yönünde hareket eder.

(başlangıç değeri)

[2 AXES] : Geçerli konumdan parça işleme başlangıç

noktasına kadar, takım aynı anda X ve Z

eksenlerinde hareket eder.

Hassas kılavuz çekme

Veri öğesi

Anlamı

R

TAP TYPE

[FLOAT] : Yüzen kılavuz çekmeyi belirtir. (başlangıç

değeri)

[RIGID]

:

Senkronize hassas kılavuz çekme.

S

SPINDLE SPEED

İş mili hızı (dak^-1)

(Not)

- 366 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Raybalama: G1113

Kesme koşulu

Veri öğesi

Anlamı

I

REF.PT.MODE

[INIT-1] : Delikler arası harekette bir R konumuna geri

dönüş gerçekleştirilir. Son olarak I noktasına

bir geri dönüş yapılır.

(başlangıç değeri)

[INIT-2] : Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir I noktası geri

dönüşü olarak yapılır.

[REF.]

: Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir R konumu geri

dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

L

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer) (KOPYA)

F

FEED RATE

Kesme besleme hızı (pozitif değer) (KOPYA)

P*

DWELL TIME

Delik dibinde kalma zamanı (saniye birimleri, pozitif

değer). (KOPYA)

Z

APROCH MOTION

[Z→X]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde

ve sonra X ekseni yönünde hareket eder.

[X→Z]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde

ve sonra X ekseni yönünde hareket eder.

(başlangıç değeri)

[2 AXES] : Geçerli konumdan parça işleme başlangıç

noktasına kadar, takım aynı anda X ve Z

eksenlerinde hareket eder.

- 368 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Baralama: G1114

Kesme koşulu

Veri öğesi

Anlamı

I

REF.PT.MODE

[INIT-1] : Delikler arası harekette bir R konumuna geri

dönüş gerçekleştirilir. Son olarak I noktasına

bir geri dönüş yapılır.

(başlangıç değeri)

[INIT-2] : Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir I noktası geri

dönüşü olarak yapılır.

[REF.]

: Son geri dönüş de dahil olmak üzere delikler

arasındaki tüm hareketler bir R konumu geri

dönüşü olarak yapılır.

J

I POINT

I noktasının koordinatı (KOPYA)

L

CUT DEPTH

Kesme derinliği (yarıçap değeri, negatif değer)

C

CLEARANCE

İş parçası yüzeyi ve R konumu arasındaki mesafe

(yarıçap değeri, pozitif değer)

F

FEED RATE

Kesme besleme hızı (pozitif değer) (KOPYA)

P*

DWELL TIME

Delik dibinde kalma zamanı (saniye birimleri, pozitif

değer). (KOPYA)

Z

APROCH MOTION

[Z→X]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde

ve sonra X ekseni yönünde hareket eder.

[X→Z]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde

ve sonra X ekseni yönünde hareket eder.

(başlangıç değeri)

[2 AXES] : Geçerli konumdan parça işleme başlangıç

noktasına kadar, takım aynı anda X ve Z

eksenlerinde hareket eder.

- 369 -

Content      ..     11      12      13      14     ..
