FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 12
23. PARÇA İŞLEME ZAMANINI GÖRÜNTÜLEME (YALNIZCA Series 16i/18i/21i İÇİN) İŞLEM B-63874TR/05
NOT
1 Parça işleme zamanı verileri yerleştirilirken tezgahı
çalıştırmayın.
2 Parça işleme zamanı bellekte tutulmadığında, parça
işleme zamanı yerleştirilemez.
3 Program korunmuş olduğunda, parça işleme zamanı
yerleştirilemez.
4 Parça işleme zamanı, işlem süresince yerleştirilemez.
5 Parça işleme zamanı verilerinin yerleştirilmesi için,
tüm yollar MEM modunda olmalıdır. En az bir yol
MEM modunda değilse, Parça işleme zamanı
yerleştirilemez.
6 Tüm yolar MEM modunda olsa bile, en az bir yol
arka plan düzenlemesindeyse, parça işleme zamanı
verileri yerleştirilemez.
7 Parça işleme zamanı verileri bir yola yerleştirildikten
sonra, diğer yollara da yerleştirilebilir. Fakat her bir
yol için simülasyon yürütüldüğünde, parça işleme
zamanı verileri yalnızca simülasyonun yürütüldüğü
yola yerleştirilir.
- 310 -
B-63874TR/05
İŞLEM23. PARÇA İŞLEME ZAMANINI GÖRÜNTÜLEME (YALNIZCA Series 16i/18i/21i İÇİN)
23.3 GÖRÜNTÜ PARÇA İŞLEME ZAMANI
Aúa÷ıdaki yazılım tuúları, [O LIST] yazılım tuúuna basıldıktan sonra
görüntülenir.
NEW
COPY
DELETE
EDTCOM
SEARCH
M CARD
ALLDEL
SRTORD
OPEN
CLOSE

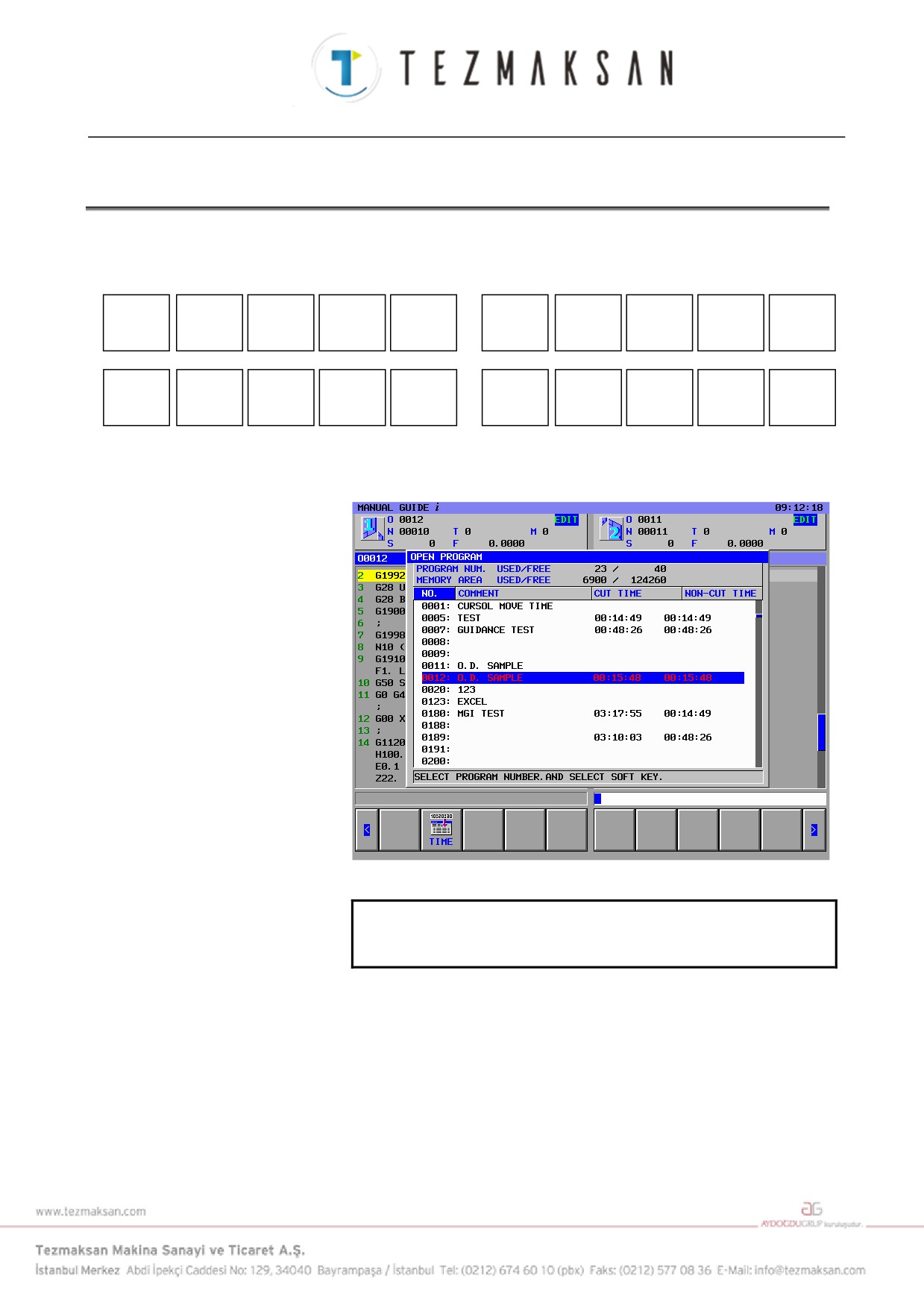

TIME
[TIME] yazılım tuúuna basıldı÷ında, de÷iútirilen tarih ve program
boyutu göstergesi aúa÷ıdaki gibi parça iúleme zamanına de÷iútirilir.
[TIME]'a yeniden basıldı÷ında de÷iútirilen tarih yeniden görüntülenir.
NOT
Parça işleme zamanını görüntüleme ile ilgili parametreler
27390 ile 27392 arasındadır.
- 311 -
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
İŞLEM
B-63874TR/05
24
PROGRAM KOOORDİNAT SİSTEMİ
DEĞİŞTİRME FONKSİYONU VE TAKIM
OFSET BELLEĞİ DEĞİŞTİRME
FONKSİYONU
“Program Koordinat Sistemi De÷iútirme Fonksiyonu” ve
“Takım
Ofset Belle÷i De÷iútirme Fonksiyonu” ile koordinat de÷iútirmek için
uygun programlama, simülasyon parça iúleme ve veri giriú/çıkıúı,
MANUAL GUIDE i'de yürütülebilir.
NOT
1 Bu fonksiyonların ayrıntıları ile ilgili olarak, “FANUC
Series 16i/18i/21i -TB Program Koordinat Sistemi
Değiştirme Fonksiyonu ve Takım Ofset Belleği
Değiştirme Fonksiyonu” özelliklerine başvurun.
2 MANUAL GUIDE i'nin Program Koordinat Sistemi
Değiştirme
Özellikleri,
aşağıdaki
durumda
kullanılabilir.
1) Program Koordinat Sistemi Değiştirme ile
ters çevrilebilen eksenler, Z ekseni veya Y
ekseni olmalıdır.
2) Sağ koordinat sistemi, program koordinat
sistemi değiştirildikten sonra da kullanıl-
malıdır.
- 312 -
B-63874TR/05
İŞLEM
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
24.1 PROGRAM KOORDİNAT SİSTEMİ DEĞİŞTİRME
FONKSİYONU
Bu paragrafta, iúlem sırasında program koordinatı seçme yolu,
simülasyon yürütme ve rasgele úekiller yapma açıklanmaktadır.
NOT
1 Bu fonksiyonun kullanılması için tornalama
otomatik çalışma seçeneği gereklidir.
2 Parametre No.14851#4=1 ayarlanarak bu
fonksiyon kullanılabilir olur
24.1.1 KOORDİNAT SİSTEMİ SEÇİM KOMUTU
Program koordinat sistemi, øúlem Baúlatma Komut Satırı G1992
tarafından seçilir.
Koordinat Sistemi Seçim Komutu Yerleştirme
<1> G1992 Komut Satırı
Birinci iú mili tarafına hücre yerleútirildi÷inde, aúa÷ıdaki komut
satırı yerleútirilir.
(Lütfen hücreyle ilgili iúlem listesi düzenleme fonksiyonu
bölümüne baúvurun.)
Bu komut satırı yürütüldü÷ünde program koordinat sistemi,
koordinat sistemi-1 olarak de÷iúir.
G1992 S1 W1 (COMMENT) ;
økinci iú mili tarafına hücre yerleútirildi÷inde, aúa÷ıdaki komut
satırı yerleútirilir. Bu komut satırı yürütüldü÷ünde program
koordinat sistemi, koordinat sistemi-2 olarak de÷iúir.
G1992 S2 W2 (COMMENT) ;
Hücre, farklı iú millerinin iúlem listesi arasında kopyalanır veya
taúınırsa, 'W1' ya da 'W2', hücrenin taúındı÷ı iú miline ba÷lı
otomatik olarak de÷iútirilir.
- 313 -
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
İŞLEM
B-63874TR/05
Program Yürütme
G1992 komut satırı yürütüldü÷ünde, program koordinat sistemi
aúa÷ıdakiler tarafından de÷iútirilebilir.
<1> Parametrede belirtilen M koduna göre de÷iútirme
Lütfen koordinat sistemi-1'e de÷iútirmek için parametre
No.27180'e, koordinat sistemi-2'ye de÷iútirmek için parametre
No.27181'e M kodu numarasını girin.
G1992 S** W** komut satırı yürütülürken, her bir parametrede
belirtilen M kodu çıkılır. Böylece program koordinat sistemi
de÷iúir.
<2> Parametrede belirtilen P kodu makro alt programı yürüterek
de÷iútirme
Lütfen koordinat sistemi-1'e de÷iútirmek için parametre
No.27184'e, koordinat sistemi-2'ye de÷iútirmek için parametre
No. 27185'e P kodu program numarasını girin.
G1992 S** W** komut satırı yürütülürken, her bir parametrede
belirtilen P kodu programı çıkılır. Böylece program koordinat
sistemi de÷iúir.
Yukarıda <1> ve <2>'deki her iki parametre belirtildi÷inde, ilk olarak P
kodu programı ça÷rılır. Ve daha sonra M kodu çıkılır.
- 314 -
B-63874TR/05
İŞLEM
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
24.1.2 RASGELE ŞEKİLLER KOORDİNATI (XZ, ZC, ZY DÜZLEMİ)
Aúa÷ıdaki rasgele úekiller giren pencerelerde, programlama úekilleri,
seçilen program koordinat sistemine göre görüntülenir.
<1> XZ Düzlemi için Rasgele ùekiller
<2> ZC Düzlemi için Rasgele ùekiller
<3> ZY Düzlemi için Rasgele ùekiller
Görüntü Koordinat Sistemini Seçin
Koordinat sisteminin görüntüsü, Baúlangıç Noktası için giren
pencerede seçilebilir.
“COORD1” seçildi÷inde, koordinat sistemi görüntüsü program
koordinat sistemi-1'e de÷iútirilir. “COORD2” seçildi÷inde, koordinat
sistemi görüntüsü program koordinat sistemi-2'ye de÷iútirilir.

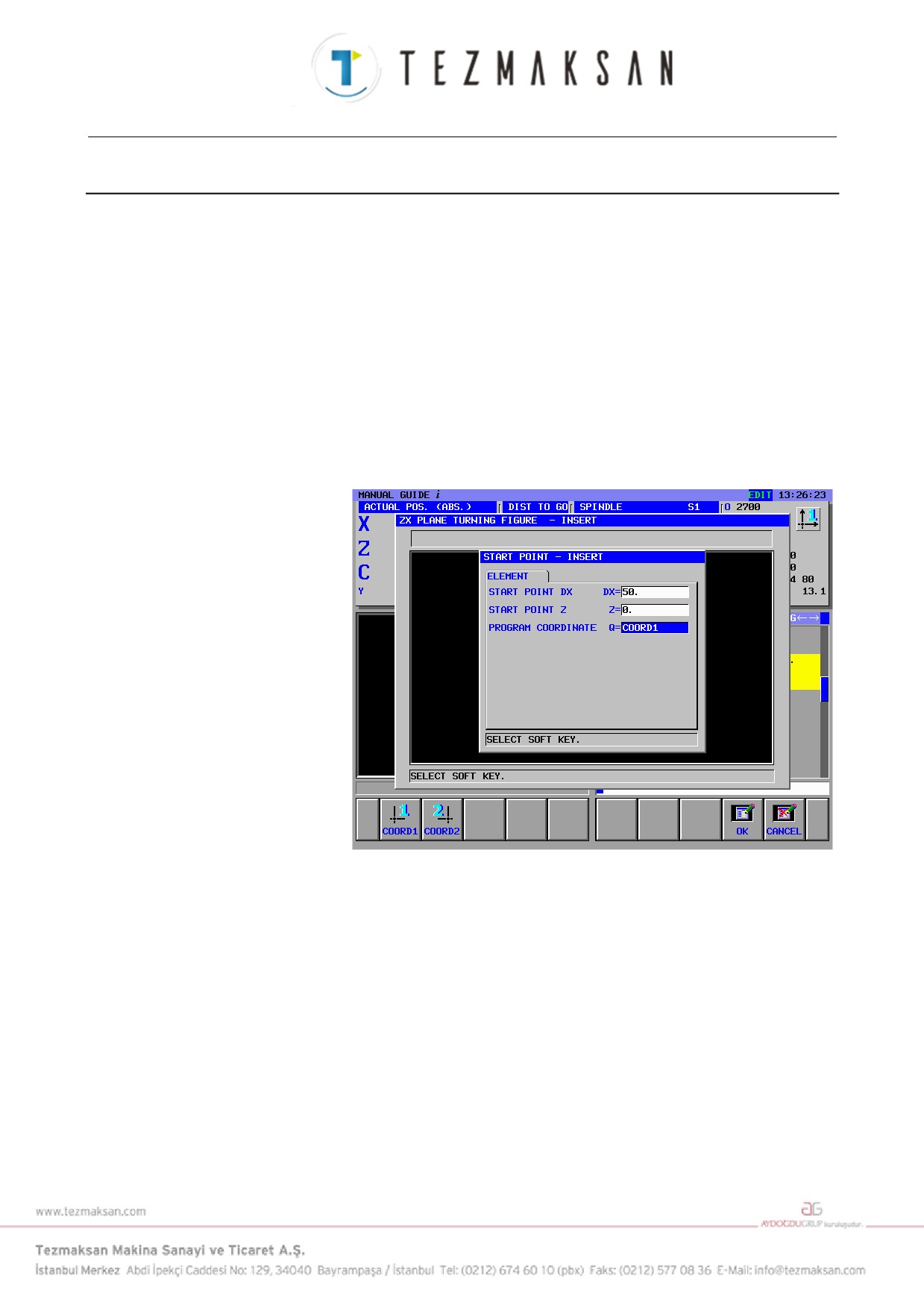

Baúlangıç Noktası için Giriú Penceresi
- 315 -
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
İŞLEM
B-63874TR/05
24.1.3 PARÇA İŞLEME SİMÜLASYONU
Parça iúleme simülasyonu (Takım Yolu ve Canlandırmalı) yürütülmesi
durumunda, program koordinat sistemi G1992 komut satırının W1 ve
W2 adresi tarafından de÷iútirilir.
NOT
İşleme, seçilen koordinat sistemi-2 durumunda
bitirilirse ve parça işleme işlemi yeniden başla-
tılırsa, program koordinat sistemi-2'de yürütülür.
- 316 -
B-63874TR/05
İŞLEM
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU

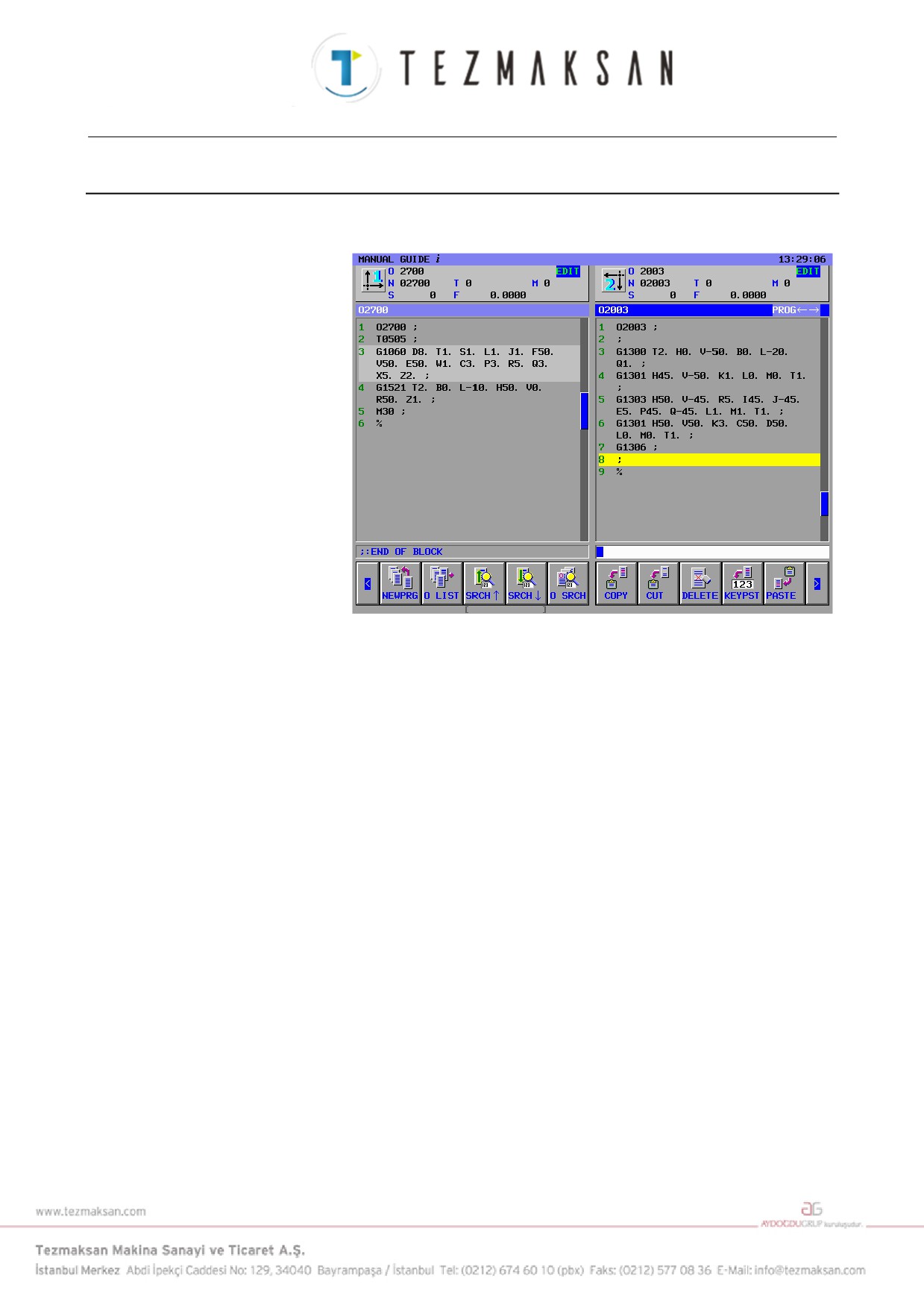

24.1.4 DURUM GÖRÜNTÜSÜ
Geçerli program koordinat sistemi, durum görüntüsü penceresinde
simgeyle görüntülenir.
Seçilen program koordinat sisteminde tanımlanan görüntü simgesi,
parametre No.27188 ve 27189 tarafından belirtilir.
- 317 -
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
İŞLEM
B-63874TR/05
24.2 TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
Takım ofseti, takım verileri ve program koordinat sistemi 1 ve 2 için iú
kaydırma ayrı ayrı girilebilir.
NOT
Aşağıdaki fonksiyonlar, Takım Ofset Belleği Değiştirme
Fonksiyonu etkinleştirildiğinde kullanılabilir.
24.2.1 TAKIM OFSET VERİLERİ PENCERESİ
Her bir program koordinat sistemi 1 ve 2 için takım ofset verilerini
ayarlamak mümkündür.
Koordinat Sistemini Seçin
Her bir koordinat sistemi için veri görüntüsü, parametre
GCC(No.14851#6) tarafından aúa÷ıdaki gibi de÷iútirilir.
<1> Parametre GCC, 0 oldu÷unda
[1ĸĺ2] yazılım tuúuna basılarak her bir koordinat sistemi için takım
ofset verileri görüntüsünün de÷iútirilmesi mümkündür.
ACTPOS
MEASUR
+INPUT
INP.C.
CHCURS
1ĸĺ2
NO.SRH
CLOSE
<2> Parametre GCC, 1 oldu÷unda
Her bir koordinat sistemi için takım ofset verileri görüntüsü, DO
sinyaline (F0347#GCO) ba÷lı dinamik olarak de÷iúir.
- 318 -
B-63874TR/05
İŞLEM
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
Seçilen Koordinat Sisteminin Görüntülenmesi
Seçilen koordinat sisteminin simgesi, pencerenin baúlı÷ında
görüntülenir. Simge, parametre No.27188 ve No.27189'a göre
görüntülenir.

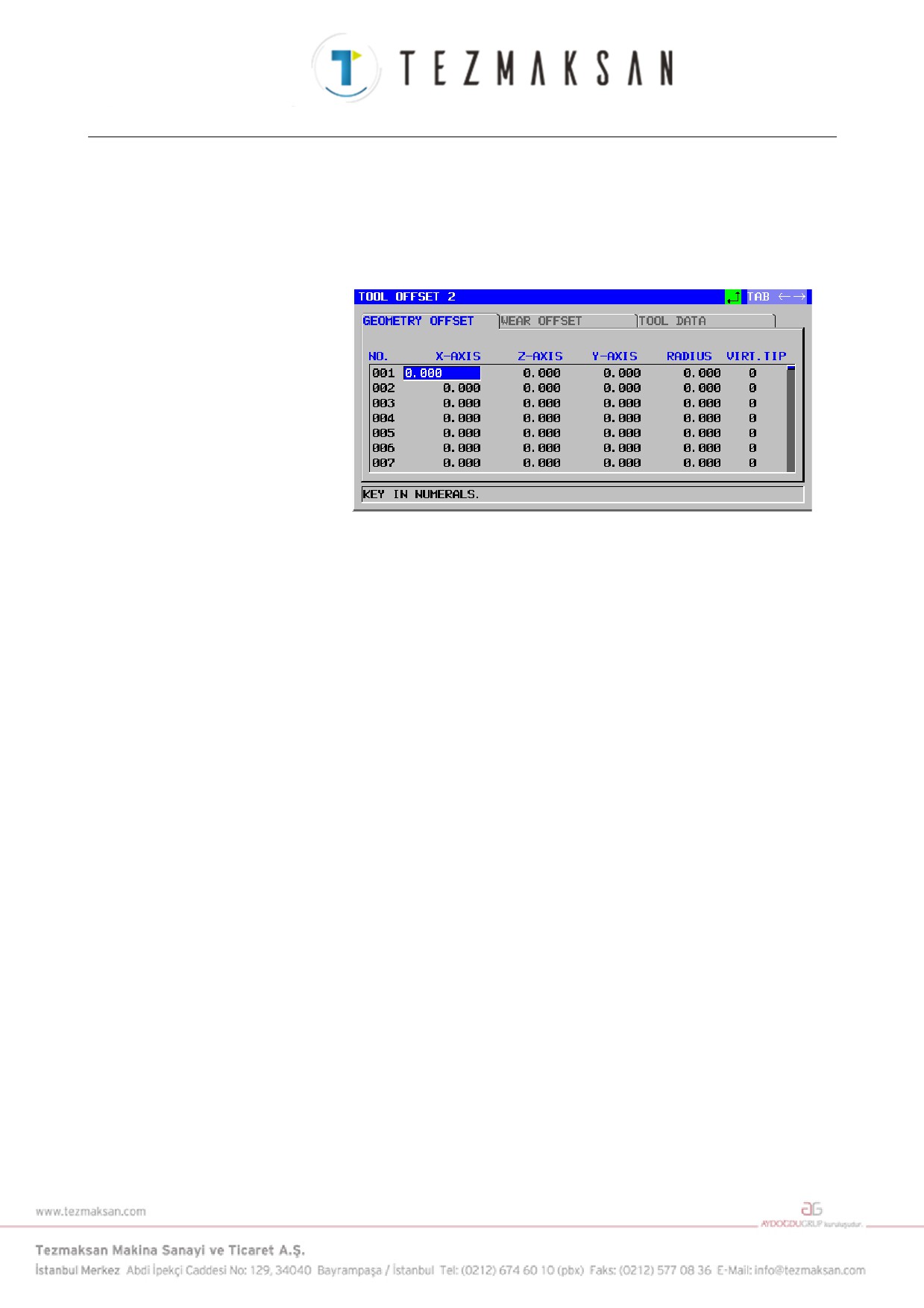

Koordinat sistemi-2 seçildi÷inde.
Takım Verilerinin Ayarlanması
Takım Ofset Belle÷i De÷iútirme Fonksiyonu etkili oldu÷unda, takım
veri tabanına ayarlanacak maksimum takım sayısı aúa÷ıdaki gibidir.
Program Koordinat Sistemi-1 için : 150
Program Koordinat Sistemi-2 için : 150
Her bir program koordinat sistemi için takım verileri, bellek kartından
alınabilir ve bellek kartına verilebilir.
- 319 -
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
İŞLEM
B-63874TR/05
24.2.2 İŞ PARÇASI KAYDIRMA OFSET VERİLERİ PENCERESİ
øú parçası kaydırma ofset verilerini her bir koordinat sistemi 1 ve 2 için
ayarlamak mümkündür.
Koordinat Sistemini seçin
Her bir koordinat sistemi için veri görüntüsü, parametre
GCC(No.14851#6) tarafından aúa÷ıdaki gibi de÷iútirilir.
<1> Parametre GCC, 0 oldu÷unda
[1ĸĺ2] yazılım tuúuna basılarak her bir koordinat sistemi için iú
parçası kaydırma verileri görüntüsünün de÷iútirilmesi mümkündür.
ACTPOS
MEASUR
+INPUT
CHCURS
1←→2
NO.SRH
CLOSE
<2> Parametre GCC, 1 oldu÷unda
Her bir koordinat sistemi için veri görüntüsü, DO sinyaline
(F0347#GCO) ba÷lı dinamik olarak de÷iúir.
- 320 -
B-63874TR/05
İŞLEM
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
24.3 KURULUM KILAVUZU FONKSİYONLARI
Kurulum Kılavuzu Fonksiyonunda bir geliúme yoktur.
Bu nedenle, Takım Ofset Belle÷i De÷iútirme Fonksiyonu etkili olsa bile,
her bir program koordinat sistemi için özel ölçme koúulu verileri ve
kalibrasyon verileri sa÷lanmamıútır. Bu yüzden, program koordinat
sistemi-1 ve 2'de ölçme için bu verileri ayırt etmekte fayda vardır.
24.3.1 MANÜEL ÖLÇÜMÜ
Takım Ölçümü ya da Ölçüsü yürütülürken, ölçüm verileri, program
koordinat sisteminin seçildi÷i takım ofset verilerine ayarlanır.
24.3.2 ÖLÇÜM OTOMATİK ÇALIŞMA
Takım Ölçümü ya da Ölçüsü yürütülürken, ölçüm verileri, program
koordinat sisteminin seçildi÷i takım ofset verilerine ayarlanır.
24.3.3 ÖLÇÜM SONUCU GÖRÜNTÜ EKRANI
Ölçüm verilerinin takım ofset verilerine ayarlanması durumunda,
program koordinat sistemi-1 ya da program koordinat sistemi-2 için
ofset verileri, 'G' veya 'W' karakterlerinin altında aúa÷ıdaki gibi
tanımlanır.
(Örnek)
Z.0,973 Z 0,000 T-Z10-G1 -0,973
Program koordinat sistemi-1 için geometri ofset verileri
ayarlanmıútı.
Z 0,973 Z 0,000 T-Z10-G2 -0,973
Program koordinat sistemi-2 için geometri ofset verileri
ayarlanmıútı.
Z 0,973 Z 0,000 T-Z10-W1 -0,973
Program koordinat sistemi-1 için yıpranma ofset verileri
ayarlanmıútı.
Z 0,973 Z 0,000 T-Z10-W2 -0,973
Program koordinat sistemi-2 için yıpranma ofset verileri
ayarlanmıútı.
- 321 -
24.PROGRAM KOOORDİNAT SİSTEMİ DEĞİŞTİRME FONKSİYONU VE TAKIM OFSET BELLEĞİ DEĞİŞTİRME FONKSİYONU
İŞLEM
B-63874TR/05
24.4 DİKKAT
Parça iúleme iúlemi koordinat sistemi-2'yi seçme durumundayken
tamamlanırsa ve parça iúleme iúlemi yeniden baúlatılırsa, program
koordinat sistemi-2'de yürütülür.
Bu nedenle, yanlış koordinat sisteminde parça işleme yürütmeyi
önlemek için, koordinat sistemi seçim komutunu parça işleme
programının üstüne yerleştirmeye dikkat edin.
Aúa÷ıdaki kısıtlamalar mevcuttur.
• Program Koordinat Sistemi De÷iútirme Fonksiyonları ve Takım
Ofset Belle÷i De÷iútirme Fonksiyonları, bileúik tezgahın
tornalama modunda kullanılamaz.
- 322 -
III. OTOMATİK ÇALIŞMA PARÇA
İŞLEME TÜRLERİ
TEZMAKSAN
vi,ww.tumak5an.com
ATT.XXIX.V.16.
Tezrnaksan Makina Sanayi ve Tlbaret A.$.
Istanbul Merkez AbdL Ipekci Carklesi No: 129, 34040 Bayrampwa5a I Istanbul Tel; (02121 674 60 10 (pbx) Faks: (02112) 577 08 36 E• Mail inlo@tezrnaksan.com
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
1
FREZELEME
MANUAL GUIDE i aşağıdaki frezeleme tiplerini desteklemektedir.
Delik delme (takım döndürülerek)
Parça işleme tipi komut satırı
Frezeleme
Tornalama
(Not)
(Not)
G1000
G1110
Merkez delik açma
G1001
G1111
Delik açma
G1002
G1112
Kılavuz çekme
G1003
G1113
Raybalama
G1004
G1114
Baralama
G1005
-
Hassas baralama
G1006
-
Geri baralama
G1210
Rasgele noktalar
G1211
Doğrusal noktalar (aynı aralık)
G1212
Doğrusal noktalar (farklı aralık)
Delik konumu komut satırı
G1213
Kılavuz noktalar
(XY düzlemi)
G1214
Dikdörtgen noktalar
G1215
Daire noktalar
G1216
Yay noktalar (aynı aralık)
G1217
Yay noktalar (farklı aralık)
G1310
Rasgele noktalar
G1311
Doğrusal noktalar (aynı aralık)
G1312
Doğrusal noktalar (farklı aralık)
Delik konumu komut satırı
G1313
Kılavuz noktalar
(YZ düzlemi)
G1314
Dikdörtgen noktalar
G1315
Daire noktalar
G1316
Yay noktalar (aynı aralık)
G1317
Yay noktalar (farklı aralık)
Delik konumu komut satırı
G1572
Daire noktalar
(XC düzlemi, bitiş yüzü)
G1573
Rasgele noktalar
Delik konumu komut satırı
G1672
Daire noktalar
(ZC düzlemi, silindirik yüzey)
G1673
Rasgele noktalar
Delik konumu komut satırı
G1772
Daire noktalar
(XA düzlemi, silindirik yüzey)
G1773
Rasgele noktalar
NOT
Takım döndürülerek
Delik Delme, Frezeleme
tezgahında ve Torna
tezgahında 2 şekilde yapıl-
maktadır (Torna). Bu yüzden tezgahınıza uygun
olanı kullanmak için lütfen No.27000 #1 parametre-
sini ayarlayınız.
No.27000#1=0 : Frezeleme tezgahı için
No.27000#1=1 : Torna için
- 325 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Yüz Açma
G1020
Yüzey tornalama
Parça işleme tipi komut satırı
G1021
Son işlem
G1220
Dikdörtgen
Sabit şekil komut satırı
G1221
Daire
(XY düzlemi)
G1222
Yol
G1200
Başlangıç noktası
G1201
Düz hat
G1202
Yay (CW)
Rasgele şekil komut satırı
G1203
Yay (CCW)
(XY düzlemi)
G1204
Pah kırma
G1205
Köşe yuvarlatma
G1206
Son
G1320
Dikdörtgen
Sabit şekil komut satırı
G1321
Daire
(YZ düzlemi)
G1322
Yol
G1300
Başlangıç noktası
G1301
Düz hat
G1302
Yay (CW)
Rasgele şekil komut satırı
G1303
Yay (CCW)
(YZ düzlemi)
G1304
Pah kırma
G1305
Köşe yuvarlatma
G1306
Son
G1520
Dikdörtgen
Sabit şekil komut satırı
G1521
Daire
(XC düzlemi, bitiş yüzü)
G1522
Yol
G1500
Başlangıç noktası
G1501
Düz hat
G1502
Yay (CW)
Rasgele şekil komut satırı
G1503
Yay (CCW)
(XC düzlemi, bitiş yüzü)
G1504
Pah kırma
G1505
Köşe yuvarlatma
G1506
Son
G1600
Başlangıç noktası
G1601
Düz hat
G1602
Yay (CW)
Rasgele şekil komut satırı
G1603
Yay (CCW)
(ZC düzlemi, silindirik yüzey)
G1604
Pah kırma
G1605
Köşe yuvarlatma
G1606
Son
G1700
Başlangıç noktası
G1701
Düz hat
G1702
Yay (CW)
Rasgele şekil komut satırı
G1703
Yay (CCW)
(XA düzlemi, silindirik yüzey)
G1704
Pah kırma
G1705
Köşe yuvarlatma
G1706
Son
- 326 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
Çevreleme
G1060
Dış Yüzey Tornalama
G1061
Dış Yüzey Alt son işlemi
G1062
Dış Yüzey Yan son işlemi
G1063
Dış Yüzey Pah Kırma
G1064
İç Yüzey Tornalama
G1065
İç Yüzey Alt son işlemi
Parça işleme tipi komut satırı
G1066
İç Yüzey Yan son işlemi
G1067
İç Yüzey Pah Kırma
G1068
Kısmi Yüzey Tornalama
G1069
Kısmi Alt son işlemi
G1070
Kısmi Yan son işlemi
G1071
Kısmi Pah kırma
G1220
Dikdörtgen
Sabit şekil komut satırı
G1221
Daire
(XY düzlemi)
G1222
Yol
G1200
Başlangıç noktası
G1201
Düz hat
G1202
Yay (CW)
Rasgele şekil komut satırı
G1203
Yay (CCW)
(XY düzlemi)
G1204
Pah kırma
G1205
Köşe yuvarlatma
G1206
Son
G1320
Dikdörtgen
Sabit şekil komut satırı
G1321
Daire
(YZ düzlemi)
G1322
Yol
G1300
Başlangıç noktası
G1301
Düz hat
G1302
Yay (CW)
Rasgele şekil komut satırı
G1303
Yay (CCW)
(YZ düzlemi)
G1304
Pah kırma
G1305
Köşe yuvarlatma
G1306
Son
G1520
Dikdörtgen
Sabit şekil komut satırı
G1521
Daire
(XC düzlemi, bitiş yüzü)
G1522
Yol
G1500
Başlangıç noktası
G1501
Düz hat
G1502
Yay (CW)
Rasgele şekil komut satırı
G1503
Yay (CCW)
(XC düzlemi, bitiş yüzü)
G1504
Pah kırma
G1505
Köşe yuvarlatma
G1506
Son
G1600
Başlangıç noktası
G1601
Düz hat
G1602
Yay (CW)
Rasgele şekil komut satırı
G1603
Yay (CCW)
(ZC düzlemi, silindirik yüzey)
G1604
Pah kırma
G1605
Köşe yuvarlatma
G1606
Son
- 327 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
G1700
Başlangıç noktası
G1701
Düz hat
G1702
Yay (CW)
Rasgele şekil komut satırı
G1703
Yay (CCW)
(XA düzlemi, silindirik yüzey)
G1704
Pah kırma
G1705
Köşe yuvarlatma
G1706
Son
Kabartma parça işlemi
G1080
Yüzey tornalama
G1081
Alt son işlemi
Parça işleme tipi komut satırı
G1082
Yan son işlemi
G1083
Pah kırma
G1200
Başlangıç noktası
G1201
Düz hat
G1202
Yay (CW)
Rasgele şekil komut satırı
G1203
Yay (CCW)
(XY düzlemi)
G1204
Pah kırma
G1205
Köşe yuvarlatma
G1206
Son
G1300
Başlangıç noktası
G1301
Düz hat
G1302
Yay (CW)
Rasgele şekil komut satırı
G1303
Yay (CCW)
(YZ düzlemi)
G1304
Pah kırma
G1305
Köşe yuvarlatma
G1306
Son
G1500
Başlangıç noktası
G1501
Düz hat
G1502
Yay (CW)
Rasgele şekil komut satırı
G1503
Yay (CCW)
(XC düzlemi, bitiş yüzü)
G1504
Pah kırma
G1505
Köşe yuvarlatma
G1506
Son
G1600
Başlangıç noktası
G1601
Düz hat
G1602
Yay (CW)
Rasgele şekil komut satırı
G1603
Yay (CCW)
(ZC düzlemi, silindirik yüzey)
G1604
Pah kırma
G1605
Köşe yuvarlatma
G1606
Son
G1700
Başlangıç noktası
G1701
Düz hat
G1702
Yay (CW)
Rasgele şekil komut satırı
G1703
Yay (CCW)
(XA düzlemi, silindirik yüzey)
G1704
Pah kırma
G1705
Köşe yuvarlatma
G1706
Son
- 328 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
Cepte İşleme
G1040
Yüzey tornalama
G1041
Alt son işlemi
Parça işleme tipi komut satırı
G1042
Yan son işlemi
G1043
Pah kırma
G1220
Dikdörtgen
Sabit şekil komut satırı
G1221
Daire
(XY düzlemi)
G1222
Yol
G1200
Başlangıç noktası
G1201
Düz hat
G1202
Yay (CW)
Rasgele şekil komut satırı
G1203
Yay (CCW)
(XY düzlemi)
G1204
Pah kırma
G1205
Köşe yuvarlatma
G1206
Son
G1320
Dikdörtgen
Sabit şekil komut satırı
G1321
Daire
(YZ düzlemi)
G1322
Yol
G1300
Başlangıç noktası
G1301
Düz hat
G1302
Yay (CW)
Rasgele şekil komut satırı
G1303
Yay (CCW)
(YZ düzlemi)
G1304
Pah kırma
G1305
Köşe yuvarlatma
G1306
Son
G1520
Dikdörtgen
Sabit şekil komut satırı
G1521
Daire
(XC düzlemi, bitiş yüzü)
G1522
Yol
G1500
Başlangıç noktası
G1501
Düz hat
G1502
Yay (CW)
Rasgele şekil komut satırı
G1503
Yay (CCW)
(XC düzlemi, bitiş yüzü)
G1504
Pah kırma
G1505
Köşe yuvarlatma
G1506
Son
G1600
Başlangıç noktası
G1601
Düz hat
G1602
Yay (CW)
Rasgele şekil komut satırı
G1603
Yay (CCW)
(ZC düzlemi, silindirik yüzey)
G1604
Pah kırma
G1605
Köşe yuvarlatma
G1606
Son
G1700
Başlangıç noktası
G1701
Düz hat
G1702
Yay (CW)
Rasgele şekil komut satırı
G1703
Yay (CCW)
(XA düzlemi, silindirik yüzey)
G1704
Pah kırma
G1705
Köşe yuvarlatma
G1706
Son
- 329 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Oluk açma
G1050
Yüzey tornalama
G1051
Alt son işlemi
Parça işleme işlem komut satırı
G1052
Yan son işlemi
G1053
Pah kırma
G1220
Dikdörtgen
Sabit şekil komut satırı
G1221
Daire
(XY düzlemi)
G1222
Yol
G1223
Merkezden oluk açma
G1200
Başlangıç noktası
G1201
Düz hat
G1202
Yay (CW)
Rasgele şekil komut satırı
G1203
Yay (CCW)
(XY düzlemi)
G1204
Pah kırma
G1205
Köşe yuvarlatma
G1206
Son
G1320
Dikdörtgen
Sabit şekil komut satırı
G1321
Daire
(YZ düzlemi)
G1322
Yol
G1323
Merkezden oluk açma
G1300
Başlangıç noktası
G1301
Düz hat
G1302
Yay (CW)
Rasgele şekil komut satırı
G1303
Yay (CCW)
(YZ düzlemi)
G1304
Pah kırma
G1305
Köşe yuvarlatma
G1306
Son
G1520
Dikdörtgen
Sabit şekil komut satırı
G1521
Daire
(XC düzlemi, bitiş yüzü)
G1522
Yol
G1523
Merkezden oluk açma
G1500
Başlangıç noktası
G1501
Düz hat
G1502
Yay (CW)
Rasgele şekil komut satırı
G1503
Yay (CCW)
(XC düzlemi, bitiş yüzü)
G1504
Pah kırma
G1505
Köşe yuvarlatma
G1506
Son
G1600
Başlangıç noktası
G1601
Düz hat
G1602
Yay (CW)
Rasgele şekil komut satırı
G1603
Yay (CCW)
(ZC düzlemi, silindirik yüzey)
G1604
Pah kırma
G1605
Köşe yuvarlatma
G1606
Son
G1700
Başlangıç noktası
G1701
Düz hat
G1702
Yay (CW)
Rasgele şekil komut satırı
G1703
Yay (CCW)
(XA düzlemi, silindirik yüzey)
G1704
Pah kırma
G1705
Köşe yuvarlatma
G1706
Son
- 330 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
C ekseni oluk açma
Parça işleme işlem komut satırı
G1056
C ekseni oluk açma
Sabit şekil komut satırı
G1570
C ekseni oluğu
(XC düzlemi, bitiş yüzü)
G1571
X ekseni oluğu
Sabit şekil komut satırı
G1670
C ekseni oluğu
(ZC düzlemi, silindirik yüzey)
G1671
Z ekseni oluğu
A ekseni oluğu
Sabit şekil komut satırı
G1770
A ekseni oluğu
(XA düzlemi, silindirik yüzey)
G1771
X ekseni oluğu
- 331 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
NOT
1
MANUAL GUIDE i frezelemeyle delik delme,
döndürmeyle delik delme (takım döndürülerek) ve
tornalamayla delik delme (iş parçası döndürülerek)
olmak üzere üç tip delik delmeyi desteklemektedir.
Frezeleme CNC tezgahında sadece frezelemeyle
delik delme kullanılabilir. Torna CNC tezgahında,
tornalamayla delik delme (takım döndürülerek) ve
döndürmeyle delik delme (iş parçası döndürülerek)
kullanılabilir.
Bileşik parça işleme CNC tezgahında tüm parça
işleme tipleri kullanılabilir ve hangi işlemenin
kullanılacağı parametreler kullanılarak seçilebilir.
Güncel olarak kullanılabilecek tip hakkındaki
açıklamalar için ayrı ayrı takım tezgahı üreticilerinin
kılavuzlarına başvurunuz.
2
MANUAL GUIDE i otomatik çalışma parça işleme
bilgisini girmek için kullanıldığında tornalamayla
delik delme hariç tüm parça işleme tipleri için bir
parça işleme tipi komut satırının ve bir şekil komut
satırının kombinasyonları girilmelidir.
Bir parça işleme tipi komut satırı için birden fazla
şekil komut satırı girilebilir.
Bununla birlikte rasgele şekiller için eğer başlangıç
ve son noktaları arasında bir setin
90'a kadar
şekilden oluştuğu kabul edilirse bir rasgele şekiller
setinden daha fazla set girilebilir.
3
Adresi aşağıdaki tablolarda [*] ile belirtilmiş bir veri
öğesi için değer girilmedikçe otomatik olarak bir tipik
değerle ayarlanır. Eğer tipik değeri kabul
ediyorsanız hiçbir veri girmenize gerek yoktur.
4
[*], ekranda veri öğesinin sağ bitiminde görüntülenir.
5
Giriş veri öğelerinin bazılarında, sistem son girilen
veriyi başlangıç verisi olarak ayarlar. Bu giriş verileri
öğeleriyle ilgili olarak “(COPY)” işareti açıklanmıştır.
6
“APROCH MOTION” (YAKLAŞTIRMA HAREKETİ)
veri öğesi girişinde, tezgah Maksimum eşzamanlı
kontrollü eksenli olmak üzere 2 eksenliyse, lütfen [3
AXES] yazılım tuşu olarak belirtmediğinizden emin
olunuz.
([3 AXES] belirtilmişse, Otomatik Çalışmaların
yürütülmesi esnasında alarm 15 meydana gelir.)
- 332 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
NOT
7 Cepte İşleme Yüzey tornalamasının (G1040) ve Alt
Son işleminin
(G1041)
“CUT ANGLE” (KESME
AÇISI) veri öğesi girişinde, tezgah Maksimum
eşzamanlı kontrollü eksenli olmak üzere
2
eksenliyse, lütfen veriyi ayarlamadığınızdan emin
olun.
(Veri ayarlanmışsa Otomatik Çalışmaların yürütül-
mesi esnasında alarm 15 meydana gelir.)
8 Hareketler, tüm otomatik çalışma hareketlerinin
tamamlanmasından sonra otomatik çalışma
işlemenin başlatıldığı başlangıç noktasına gider.
(27002#7 No.'lu parametre 1'e ayarlıyken başlangıç
noktasına geri gitmemek mümkündür.)
9 Yüksek hızlı ve yüksek kod doğrulama fonksiyonları
(gelişmiş önizleme kontrol komutları, AI gelişmiş
önizleme kontrolü, AI çevre kontrolü, AI nano çevre
kontrolü, yüksek kod doğrulama çevre kontrolü, AI
yüksek kod doğrulama çevre kontrolü ve AI nano
yüksek kod doğrulama çevre kontrolü) kontrol mod-
larının herhangi birinde otomatik çalışma işleme
gerçekleştirilemez. Otomatik çalışma işlemeyi
gerçekleştirmek için kontrol modunun iptal edilmesi
gerekir.
10 Otomatik çalışma parça işleme belirtildiğinde G kod
sistemi B veya C ile torna döndürme için CNC'de,
mutlak koordinat sistemine geçiş yapmak için
G90'ın önceden belirtilmiş olması gerekir. Tornala-
mayla (döndürülen takımla) delik tezgah işlemine
tabi tutmak için G98
(başlangıç düzeyine geri
dönüş) veya G99'un
(R konumu düzeyine geri
dönüş) önceden belirtilmiş olması gerekir.
11 Frezeleme için CNC'de, otomatik çalışma parça
işleme belirtildiğinde, G90'a geçiş (mutlak komut)
dahili olarak oluşur. Bu nedenle, otomatik çalışma
işlemeden sonra eğer kademeli komutlar
kullanılmışsa G91 belirtilmelidir.
- 333 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05

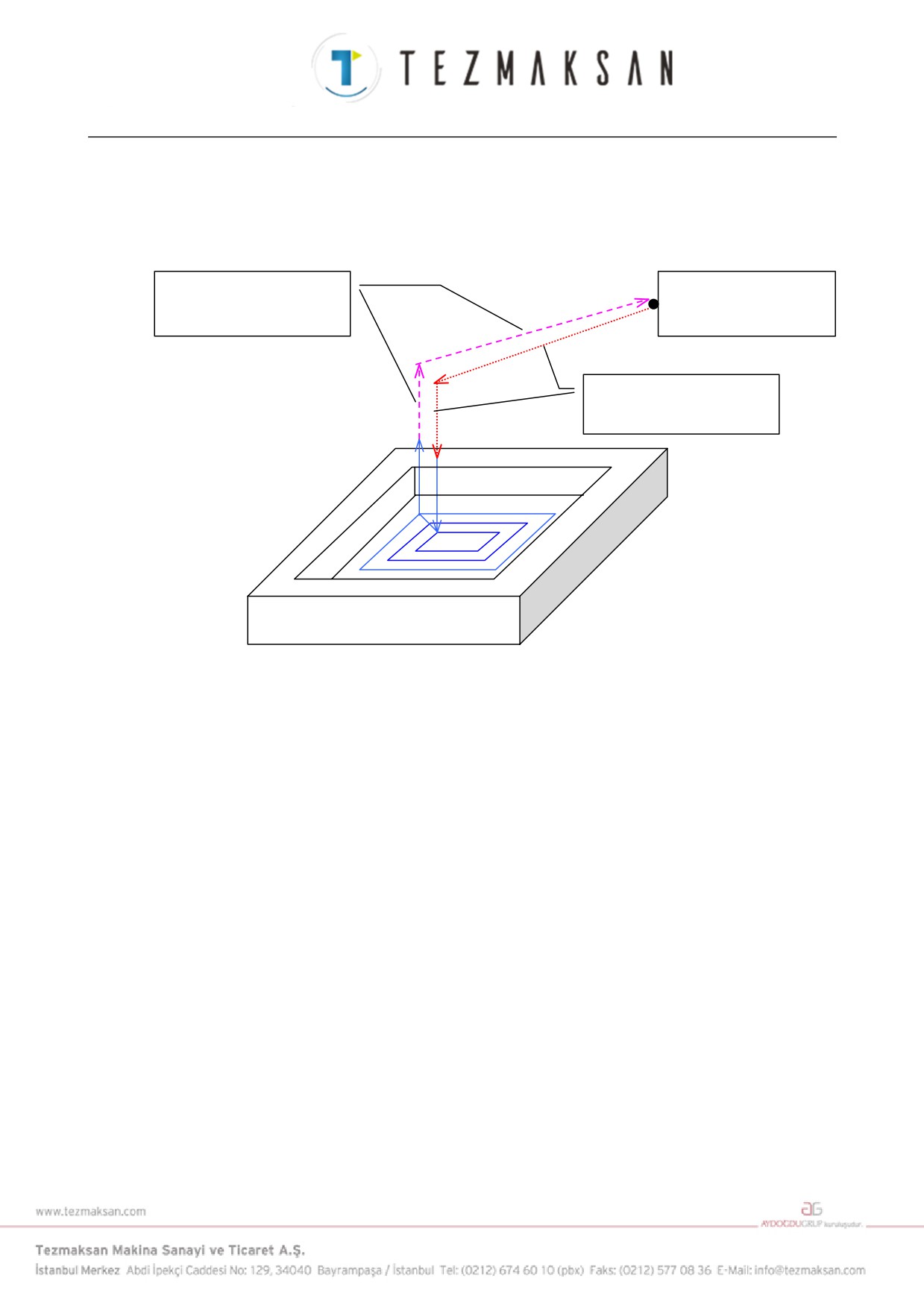

Açıklamalar) Otomatik çalışma geri çekme hareketleri
No.27002#7=0 durumunda, aşağıdaki çizimde kesik çizgiler
olarak belirtilmiş geri çekme hareketleri olacaktır. Hareket
eksenlerinin sırası yaklaşma hareketlerinin tersi olacaktır
Parça işleme otomatik
Parça işleme otomatik
çalışmanın geri çekilme
çalışmanın başladığı
hareketleri
konum
Parça işleme otomatik
çalışması yaklaşma
hareketleri
Bir G4 rakam otomatik çalışması tarafından, örneğin delik açma veya C
ekseni oluk açma gibi birçok şekil işlemenin gerçekleşmesi durumunda,
bu geri çekme hareketleri son şekil işlemede mevcut olacaktır.
- 334 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
1.1
FREZELEMEYLE DELİK DELME
1.1.1
Delik Delme Tipi Komut Satırı

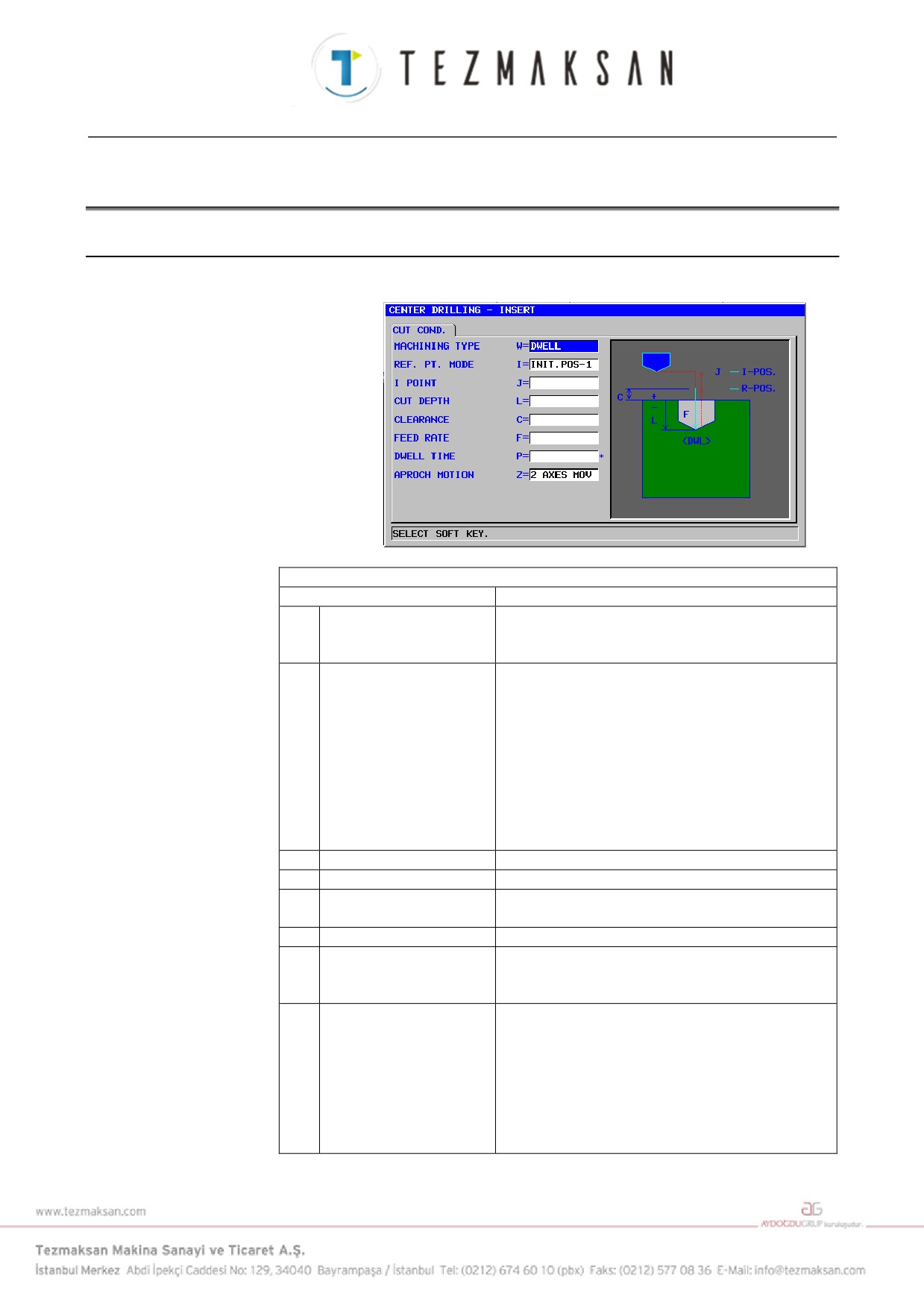

Merkez Delik Açma: G1000
KESME KOŞULU
Veri öğesi
Anlamı
W
MACHINING TYPE
[NORMAL] : Oturma gerçekleşmez.
(başlangıç değeri)
[DWELL]
: Oturma gerçekleşir.
I
REF. PT. MODE
[INIT-1]: Delikler arası harekette bir R konumuna
geri dönüş gerçekleştirilir. Son olarak I
noktasına bir geri dönüş yapılır. (başlangıç
değeri)
[INIT-2]: Son geri dönüş de dahil olmak üzere
delikler arasındaki tüm hareketler bir I
noktası geri dönüşü olarak yapılır.
[REF.] : Son geri dönüş de dahil olmak üzere
delikler arasındaki tüm hareketler bir R
konumu geri dönüşü olarak yapılır.
J
I POINT
I noktasının koordinatı (KOPYA)
L
CUT DEPTH
Kesme derinliği (yarıçap değeri, negatif değer)
C
CLEARANCE
İş parçası yüzeyi ve R konumu arasındaki mesafe
(yarıçap değeri, pozitif değer) (KOPYA)
F
FEED RATE
Kesme besleme hızı (pozitif değer) (KOPYA)
P*
DWELL TIME
Delik dibindeki aynı yerde kalma zamanı. İhmal
edilirse 0 varsayılır. (saniye birimleri, pozitif değer)
(KOPYA)
Z
APROCH MOTION
[2 AXES] : Geçerli konumdan parça işleme
başlangıç noktasına hareket ettiğinde
takım, öncelikle iki eksen eşzamanlı
işleminde parça işleme düzleminde
hareket eder. (başlangıç değeri)
[3 AXES] : Üç eksen eşzamanlı işleminde takım,
geçerli konumdan parça işleme başlangıç
noktasına hareket eder.
- 335 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05

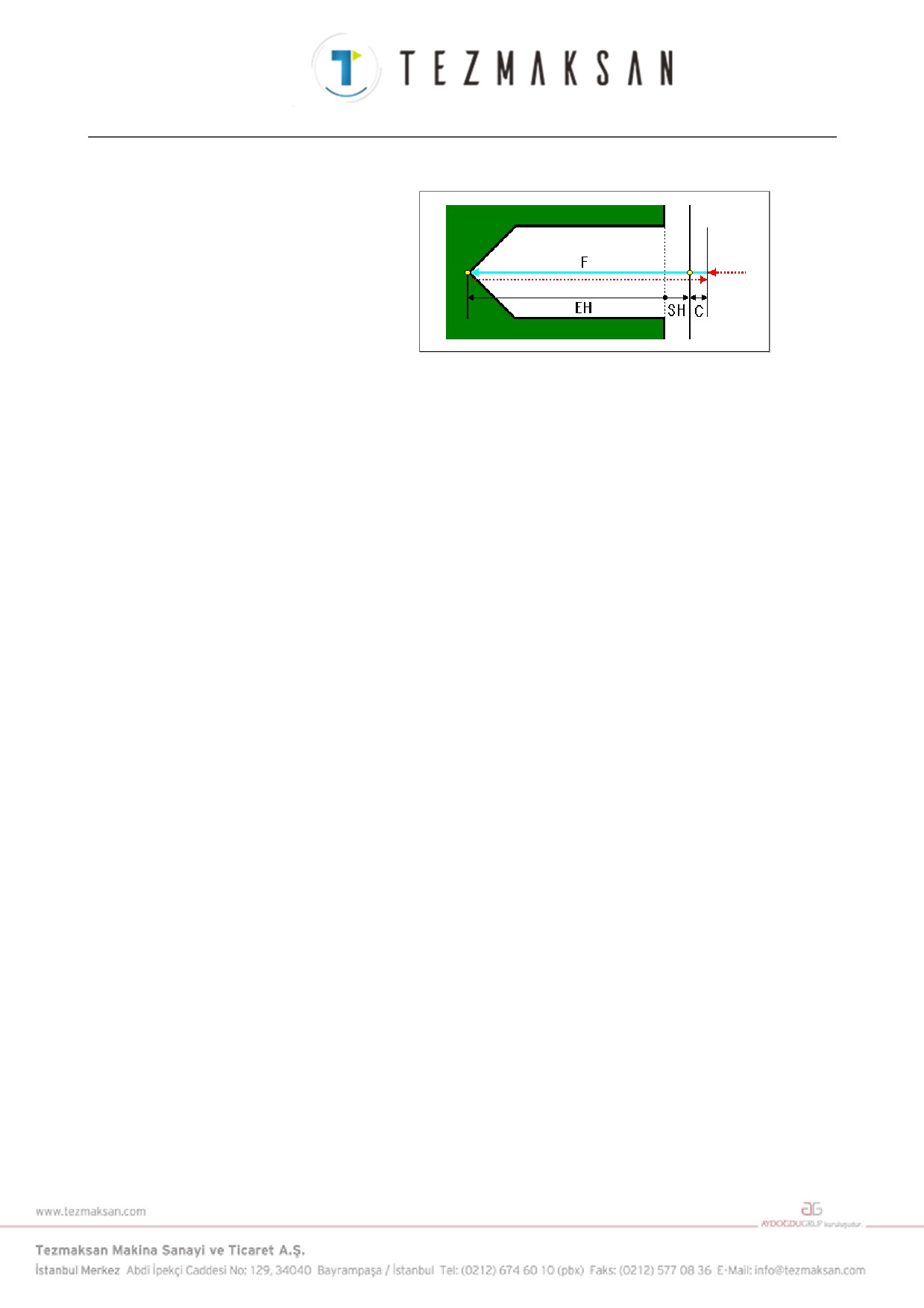

• Takım yolu
<1> Çabuk harekette takımı "kesme başlangıç konumu + temizleme
(C)" konumuna hareket ettirin.
<2> Kesme besleme hızında takımı kesme sonu konumuna hareket
ettirin (F).
<3> Çabuk harekette takımı "kesme başlangıç konumu + temizleme
(C)" konumuna hareket ettirin.
- 336 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME

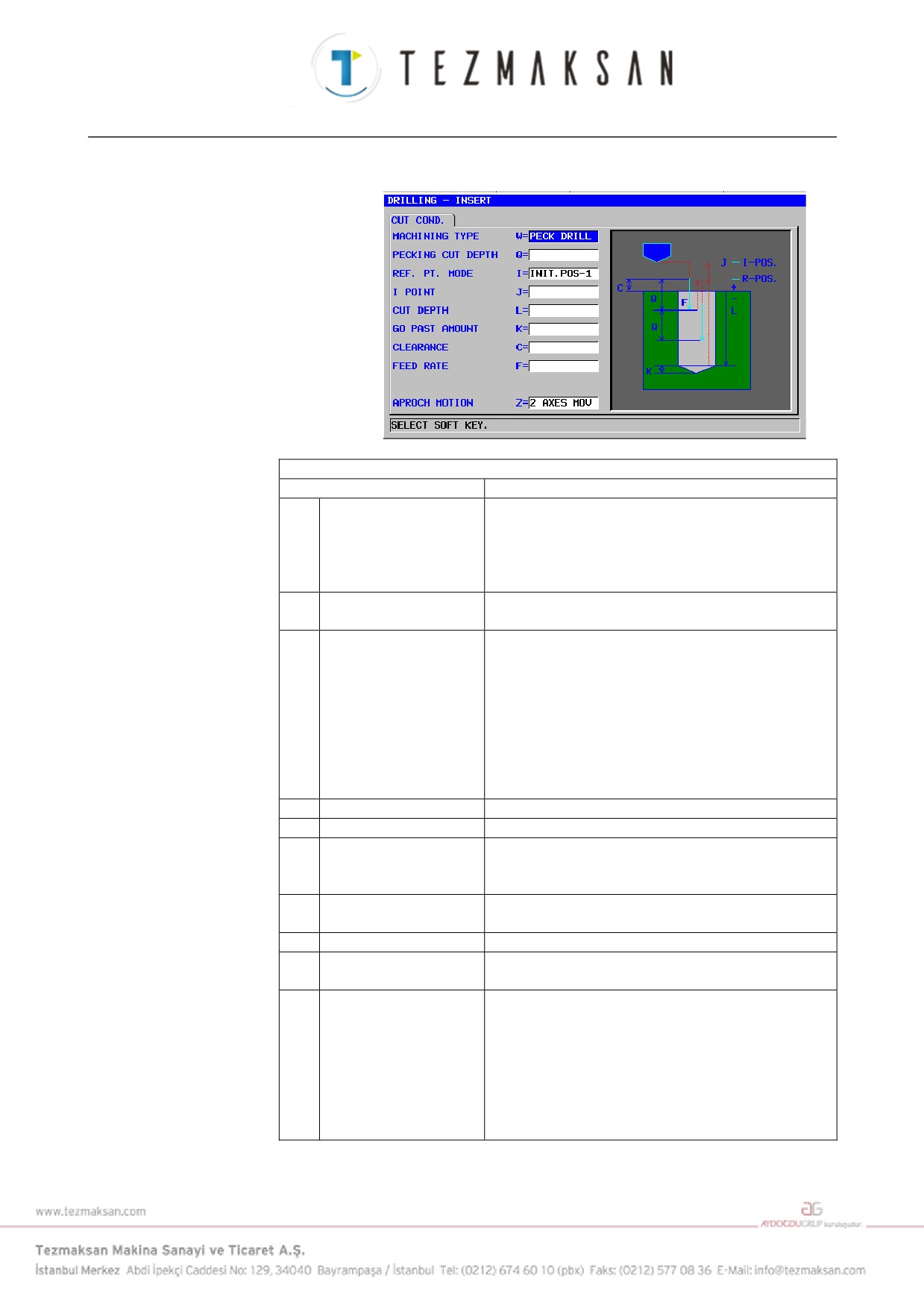

Delik Açma: G1001
KESME KOŞULU
Veri öğesi
Anlamı
W
MACHINING TYPE
[NORMAL] : Oturma olmaksızın tek kesme gerçekleşti
(başlangıç değeri)
[DWELL]
: Oturma ile tek kesme gerçekleşti
[PECK]
: Gagalama delik açma (Not 1)
[H SPED]
: Yüksek hızlı gagalama delik açma (Not 2)
Q
PECKING CUT DEPTH
Tek bir kesmeyle kesme derinliği (yarıçap değeri, artı
değer) (KOPYA)
I
REF. PT. MODE
[INIT-1] : Delikler arası harekette bir R konumuna geri
dönüş gerçekleştirilir. Son olarak I noktasına
bir geri dönüş yapılır. (başlangıç değeri)
[INIT-2] : Son geri dönüş de dahil olmak üzere delikler
arasındaki tüm hareketler bir I noktası geri
dönüşü olarak yapılır.
[REF.]
: Son geri dönüş de dahil olmak üzere delikler
arasındaki tüm hareketler bir R konumu geri
dönüşü olarak yapılır.
J
I POINT
I noktasının koordinatı (KOPYA)
L
CUT DEPTH
Kesme derinliği (yarıçap değeri, negatif değer)
K
GO PAST AMOUNT
Takımın ucundaki tam olmayan delik kısmının
uzunluğu. İhmal edilirse 0 varsayılır. (Yarıçap değeri,
pozitif değer) (KOPYA)
C
CLEARANCE
İş parçası yüzeyi ve R konumu arasındaki mesafe
(yarıçap değeri, pozitif değer) (KOPYA)
F
FEED RATE
Kesme besleme hızı (pozitif değer) (KOPYA)
P*
DWELL TIME
Delik dibindeki aynı yerde kalma zamanı. İhmal edilirse
0 varsayılır. (saniye birimleri, pozitif değer) (KOPYA)
Z
APROCH MOTION
[2 AXES] : Geçerli konumdan parça işleme başlangıç
noktasına hareket ettiğinde takım, öncelikle
iki eksen eşzamanlı işleminde parça işleme
düzleminde hareket eder. (başlangıç
değeri)
[3 AXES] : Üç eksen eşzamanlı işleminde takım,
geçerli konumdan parça işleme başlangıç
noktasına hareket eder.
- 337 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
NOT
1 'MACHINING TYPE' = 'PECK' ('PARÇA İŞLEME
TİPİ'
= 'GAGA') olması durumunda, geri dönüş
miktarı olarak sistem
5115 no.'lu parametreyi
dikkate alır. İşlemeden önce No.5115'i uygun
değere ayarlayın.
2 'MACHINING TYPE' = 'H SPED' ('PARÇA İŞLEME
TİPİ' = 'H SPED') olması durumunda, geri dönüş
miktarı olarak sistem
5114 no.'lu parametreyi
dikkate alır. İşlemeden önce No.5114'ü uygun
değere ayarlayın.

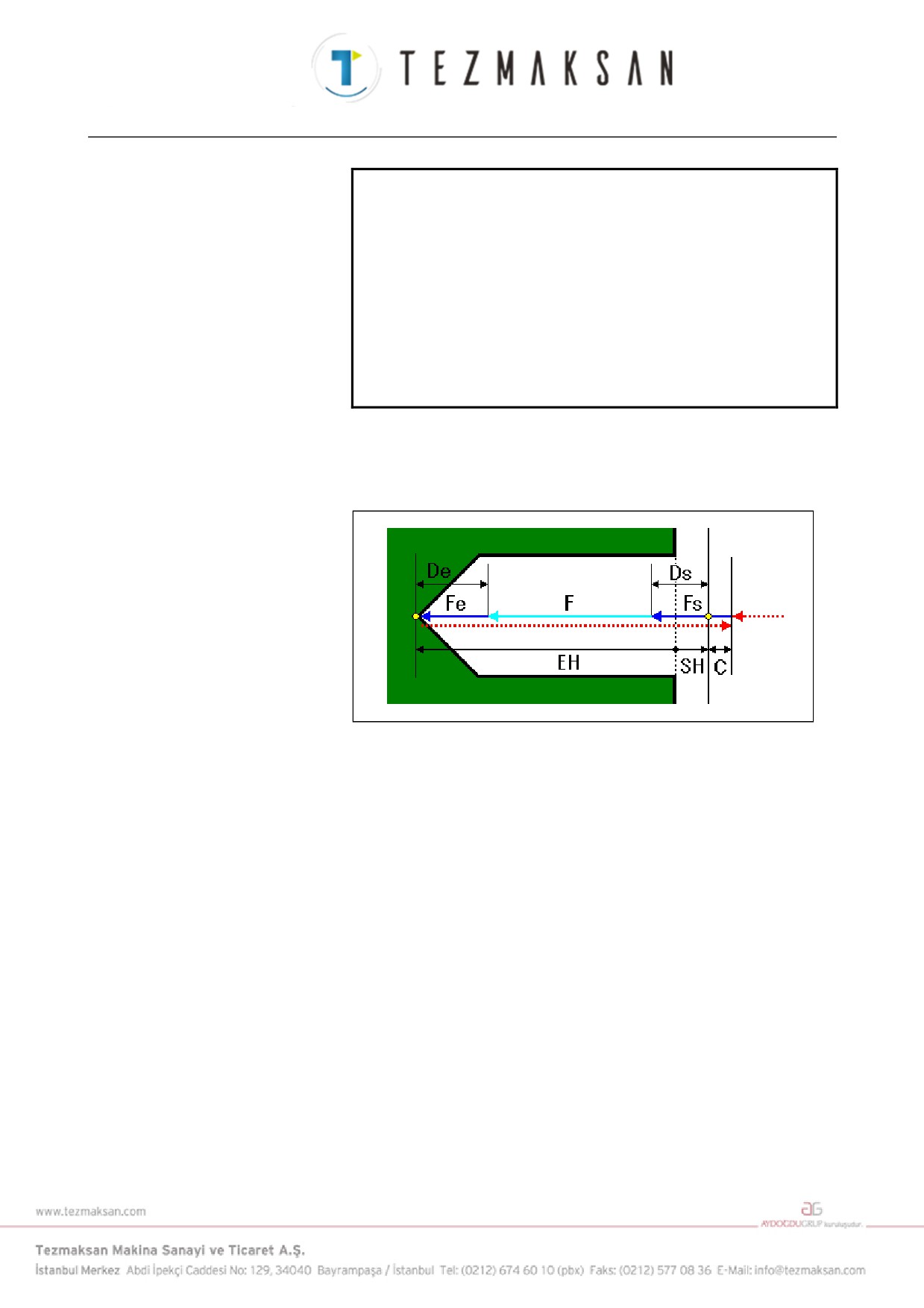

• Takım yolu
Bir delik açma takım yolu, aşağıdakilerden seçilebilir:
- [NORMAL]/[DWELL]
<1> Çabuk harekette takımı "kesme başlangıç konumu + temizleme
(C)" konumuna hareket ettirin.
<2> Kesme besleme hızında takımı kesme sonu konumuna hareket
ettirin (F).
<3> Çabuk harekette takımı "kesme başlangıç konumu + temizleme
(C)" konumuna hareket ettirin.
- 338 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME

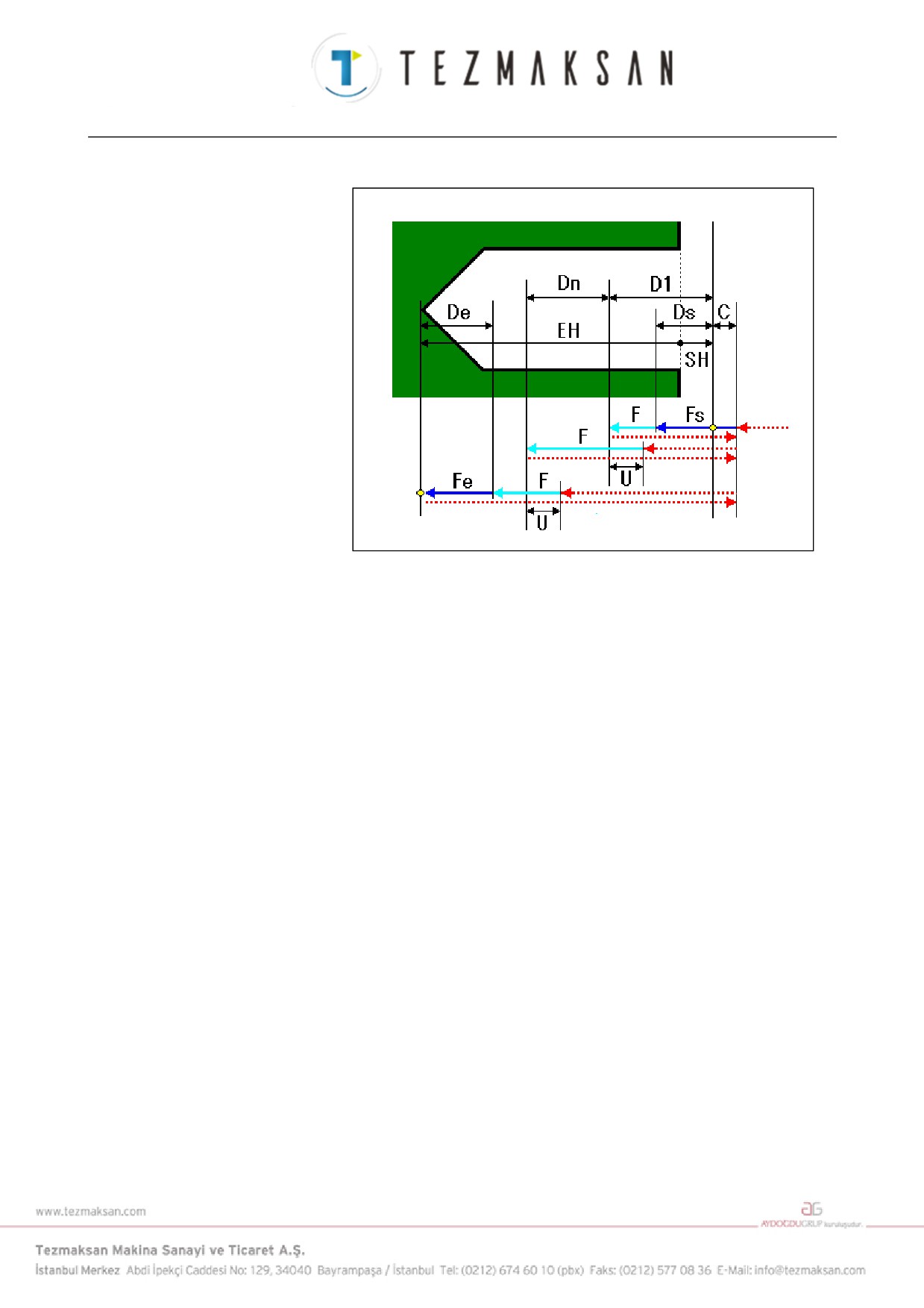

- [PECK]
<1> Çabuk harekette takımı "kesme başlangıç konumu + temizleme
(C)" konumuna hareket ettirin.
<2> Kesme besleme hızında (F) takımı "kesme başlangıç konumu -
birincil kesme derinliği (D1)" konumuna hareket ettirin.
<3> Çabuk harekette takımı "kesme başlangıç konumu + temizleme
(C)" konumuna hareket ettirin.
<4> Çabuk harekette takımı "önceki kesme uç konumu + dönüş
temizleme (U)" konumuna hareket ettirin.
<5> Kesme besleme hızında (F) takımı "önceki kesme uç konumu -
kesme derinliği telafisi (Dn)" konumuna hareket ettirin.
<6> En son kesme uç konumuna erişilinceye kadar
<3> - <5>
adımlarını tekrarlayın.
<7> Çabuk harekette takımı "kesme başlangıç konumu + temizleme
(C)" konumuna hareket ettirin.
- 339 -
