FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU

17. BELLEK KARTI ALMA/ VERME FONKSİYONU

İŞLEM

B-63874TR/05

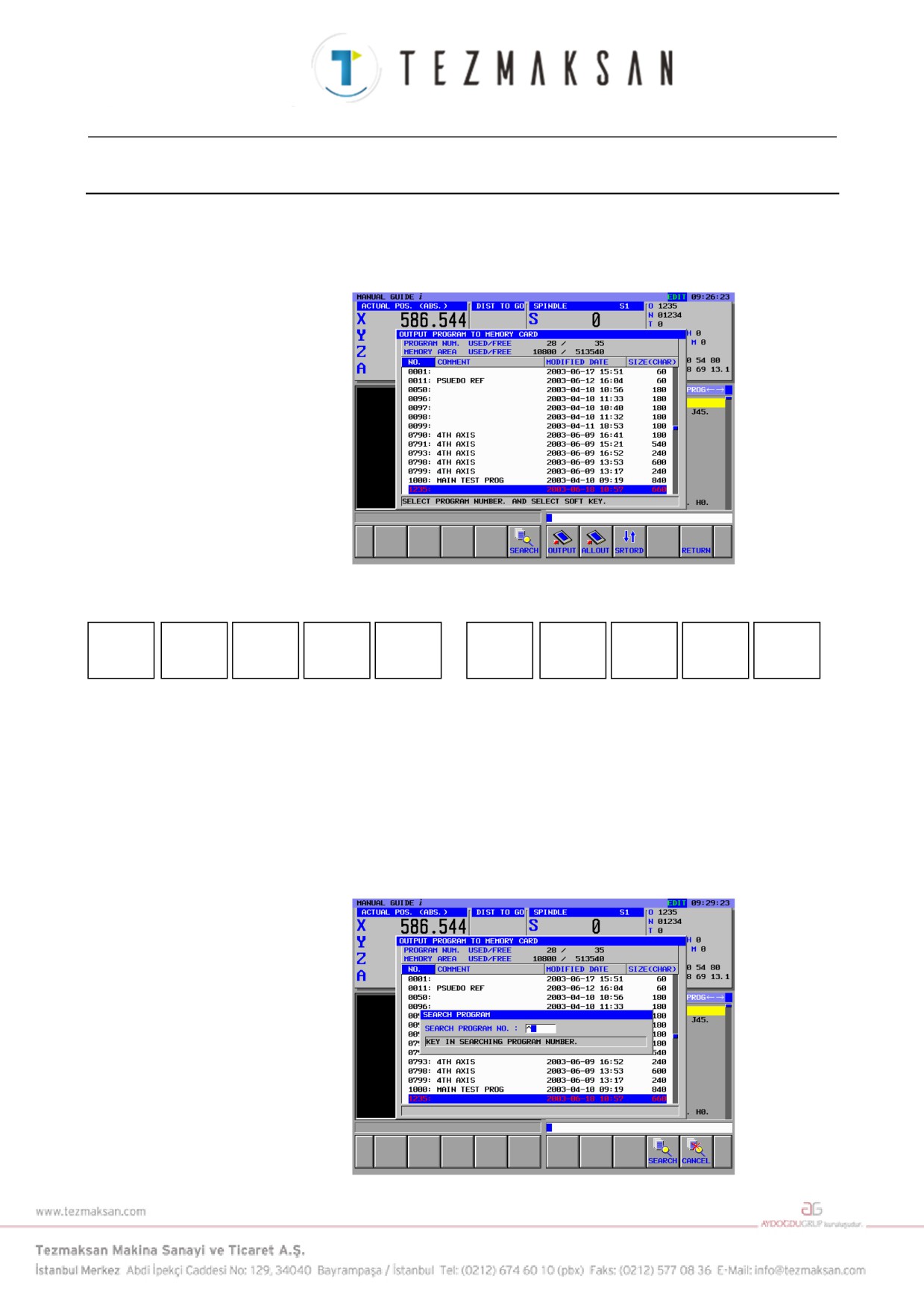

17.1.2 Alt Program için Bellek Kartına Verme İşlemi

INPUT/OUTPUT PROGRAM BY MEMORY CARD ekranındaki

[OUTPUT] yazılım tuúuna basıldı÷ında, OUTPUT PROGRAM TO

MEMORY CARD ekranı görüntülenir.

Aúa÷ıdaki yazılım tuúları görüntülenir.

OUTPUT

ALLOUT

SRTORD

RETURN

[SEARCH] : Bir program arar.

[OUTPUT] : Seçilen bir programı bellek kartına verir.

[ALLOUT] : Tüm programları bellek kartına verir.

[SRTORD] : Bir program listesinin görüntülenmesindeki sıralama

düzenini artan ve azalan sıra arasında de÷iútirir.

[RETURN] : Ekran görüntüsünü [INPUT/OUTPUT PROGRAM BY

MEMORY CARD] ekranına geri götürür.

[SEARCH]'e basıldı÷ında, aúa÷ıdaki program arama penceresi

görüntülenir.

Aranacak program numarasını girin, ardından [SEARCH]'e basın.

- 280 -

B-63874TR/05

İŞLEM

17. BELLEK KARTI ALMA/ VERME FONKSİYONU

Tek alt program verme

Üzerine imleci yerleútirerek, verilecek alt programı seçin.

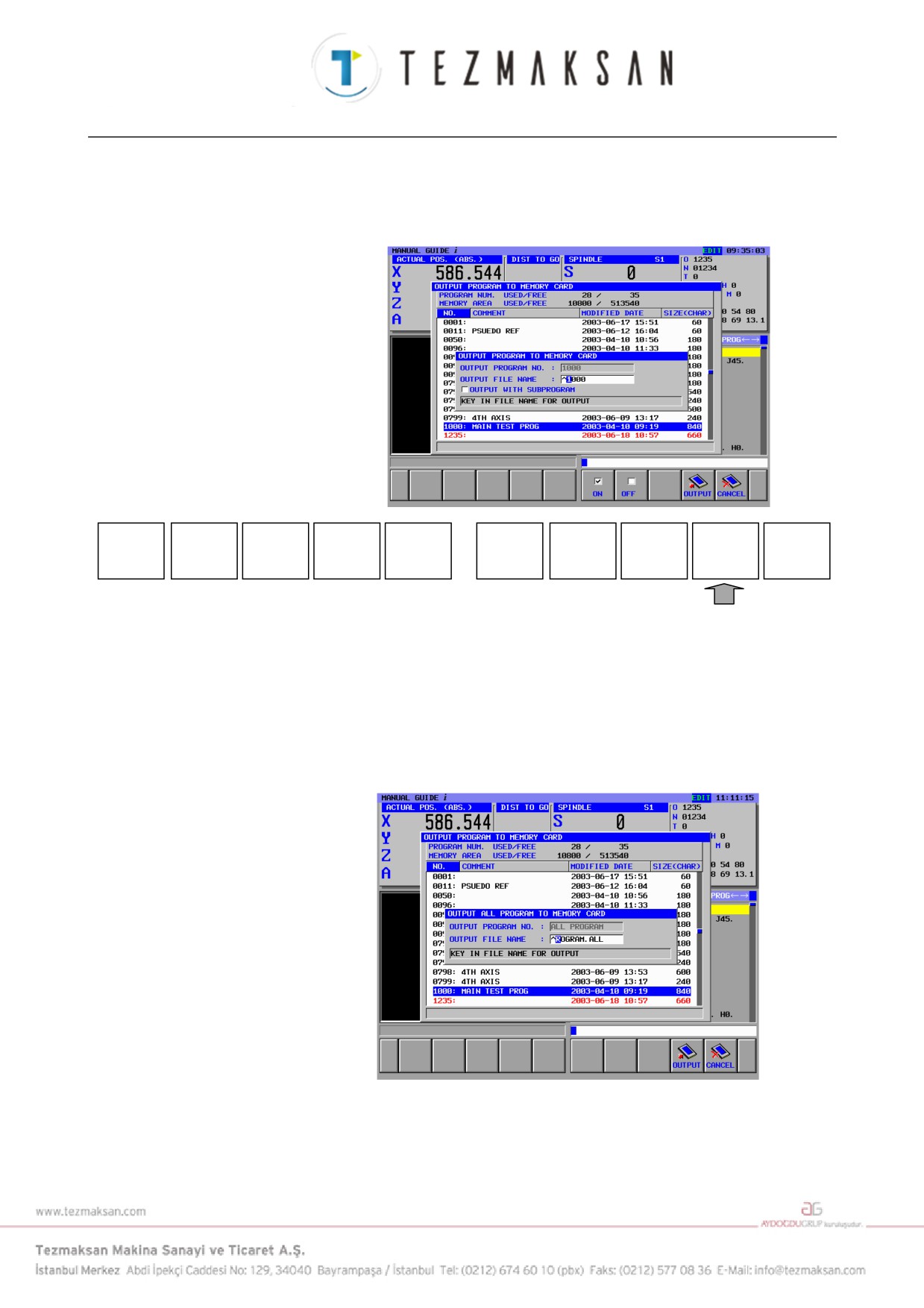

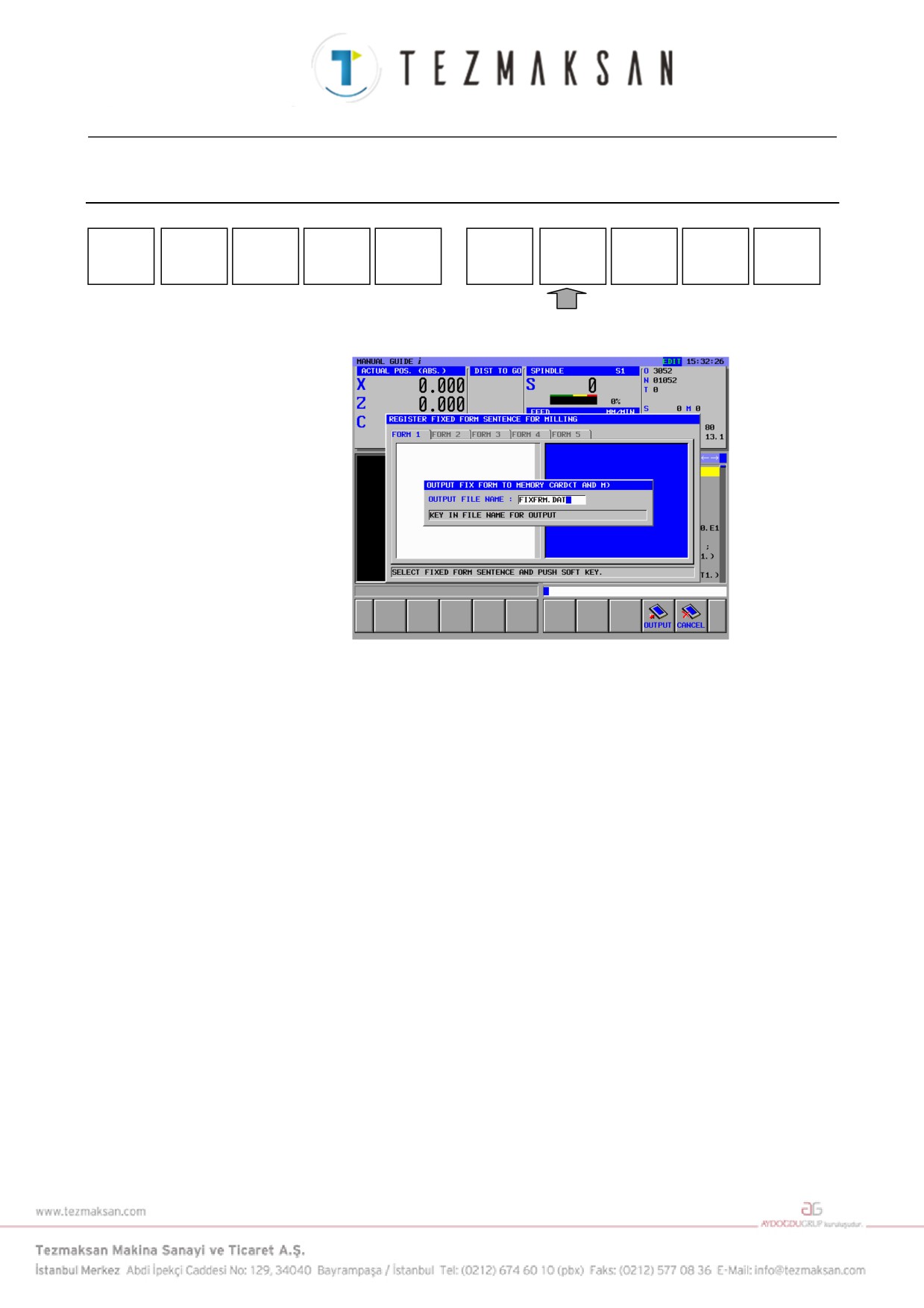

[OUTPUT]'a basıldı÷ında, verilen dosyanın adının girilmesi için

aúa÷ıdaki pencere görüntülenir.

OFF

OUTPUT

CANCEL

Program numarası, verilen dosya adı olarak kullanılabilecekse, dosya

adını girmeden [OUTPUT]'a basın. Verilen dosya adının de÷iútiril-

mesi durumunda VERøLEN DOSYASI ADINA dosya adını girin ve

[OUTPUT]'a basın. Programdan ça÷rılan alt programla birlikte

seçilen programı vermek isterseniz, OUTPUT WITH SUB-

PROGRAM ö÷esi için [ON]'a basın. Aksi takdirde, [OFF]'a basın.

2. Tüm alt programları verme

[ALLOUT]'a basıldı÷ında, verilen dosyanın adının girilmesi için

aúa÷ıdaki pencere görüntülenir.

Dosya adı “PROGRAM ALL” oldu÷u gibi kullanılabilecekse,

dosya adı girmeden [OUTPUT]'a basın, böylece, tüm CNC'de

depolanmıú tüm alt programlar, çoklu yol torna tezgahındayken

geçerli olarak seçilen yol, bellek kartına bu adla verilir. Verilen

dosya adının de÷iútirilmesi durumunda VERøLEN DOSYASI

ADINA dosya adını girin ve [OUTPUT]'a basın.

- 281 -

17. BELLEK KARTI ALMA/ VERME FONKSİYONU

İŞLEM

B-63874TR/05

17.1.3 Alt Program için Bellek Kartı Giriş İşlemi

INPUT

INP.O.

DELETE

OUTPUT

FORMAT

RETURN

Program giriú/çıkıú penceresinde imleci üzerine yerleútirerek, alınacak

dosyayı seçin.

[INPUT]'a basıldı÷ında, dosyadaki alt program, bellek kartından

CNC'ye okunmaya baúlar.

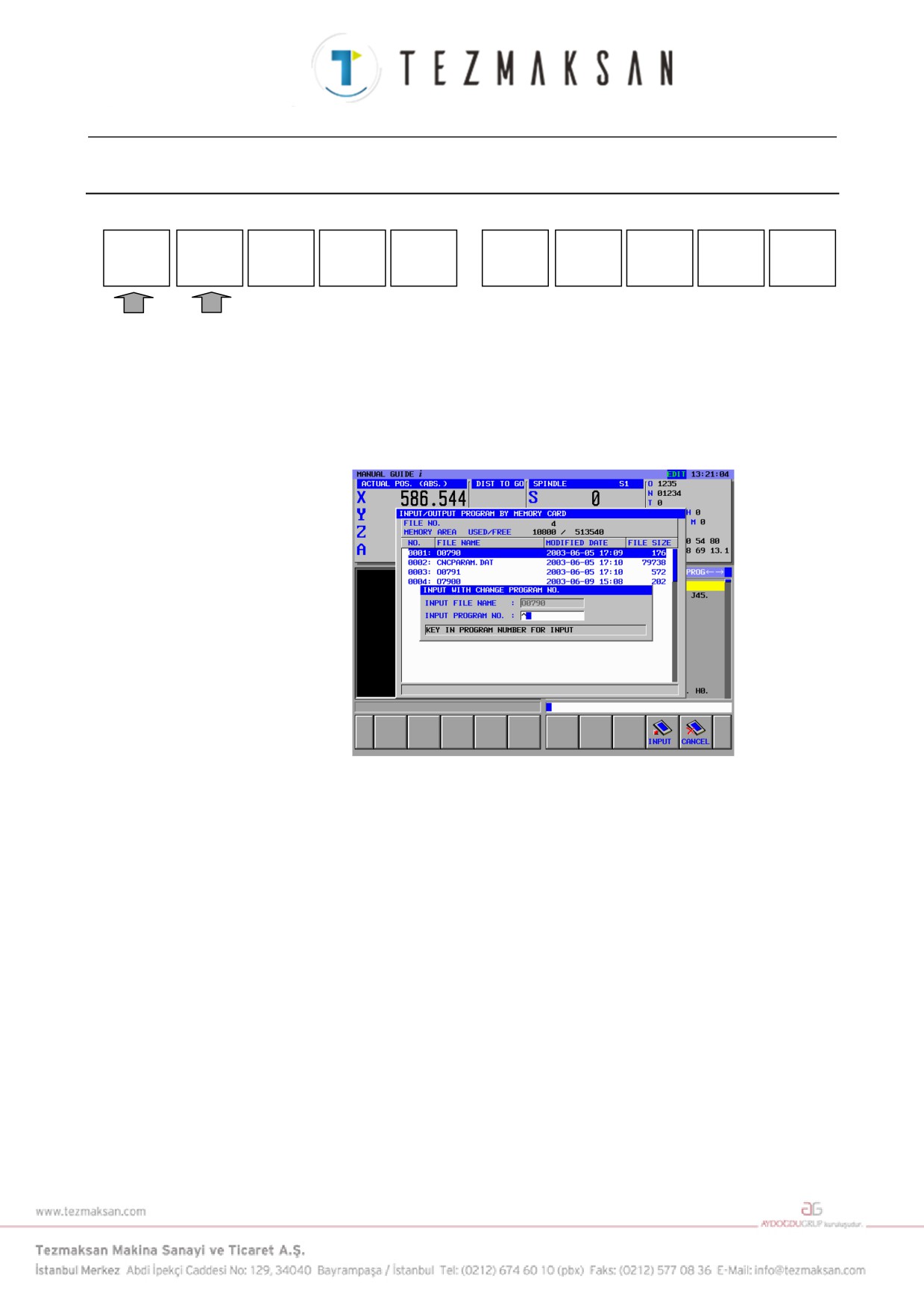

[INP.O.]'ya basıldı÷ında, okuma programı numarasının de÷iútirilmesi

için aúa÷ıdaki pencere görüntülenir, böylece yeni program numarasını

girin ve [INPUT]'a basın.

Tüm alt programların “PROGRAM ALL” dosya adıyla verildi÷i dosya,

[INP.O.] ile program numarasını de÷iútirerek CNC'ye okundu÷unda,

1inci programın program numarası yeni numarayla de÷iútirilir.

- 282 -

B-63874TR/05

İŞLEM

17. BELLEK KARTI ALMA/ VERME FONKSİYONU

INPUT

INP.O.

DELETE

OUTPUT

FORMAT

RETURN

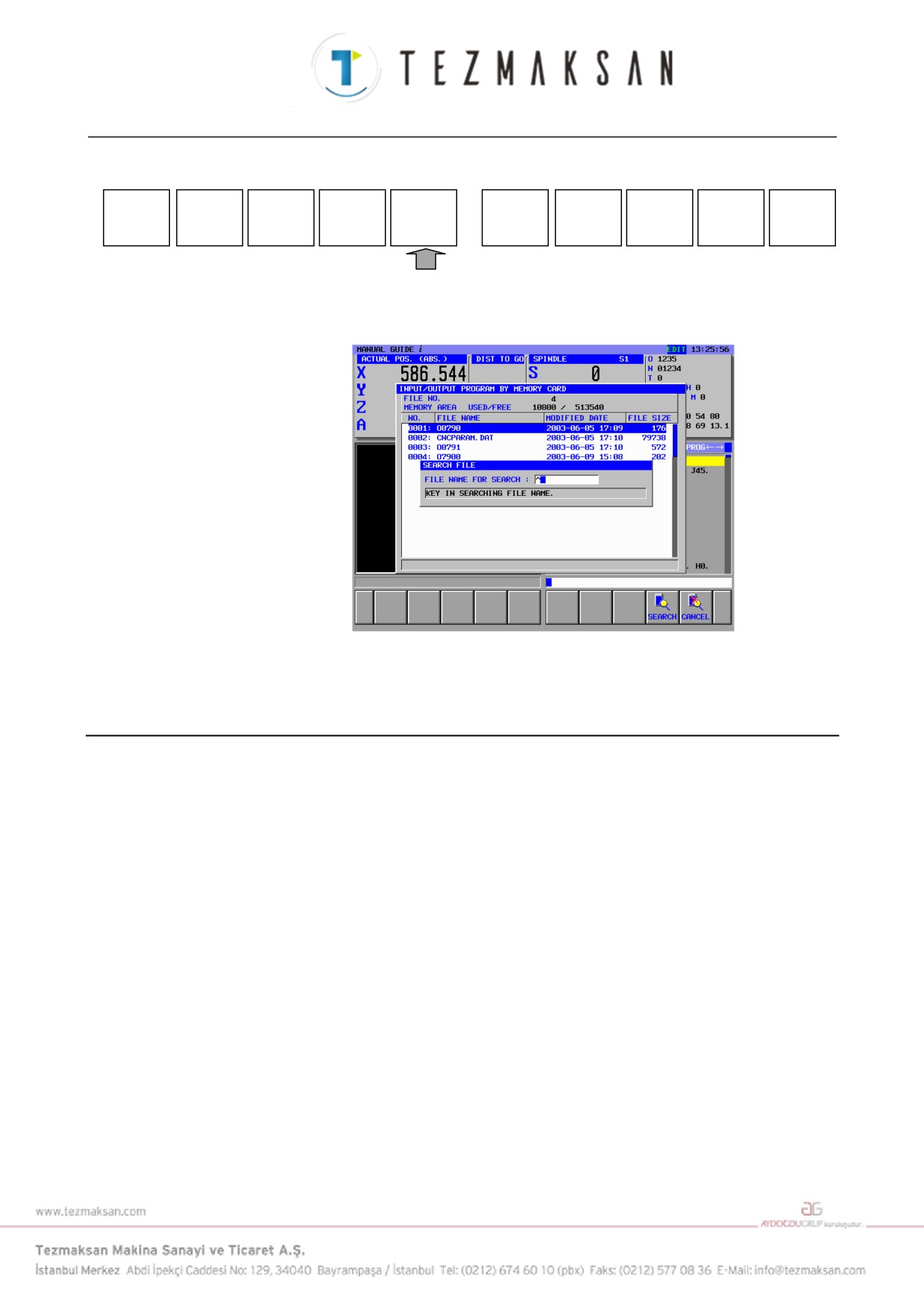

CNC'ye alınacak dosyayı bulmak için, [SEARCH]'e basın, böylece

aúa÷ıdaki dosya arama penceresi görüntülenir.

Aranacak dosya adını girin ve [SEARCH]'e basın, ardından bellek

kartında depolanmıúsa dosya aranır.

17.1.4 Bellek Kartı Alma/Verme için Sağlanan Dosya Biçimi

Yalnızca metin dosyalarının bellek kartına alınabilir ve verilebilir.

Aúa÷ıda açıklanan dosya biçimine uyulması gerekir.

<1> Dosya, "%" ve "LF" ile baúlamalıdır.

<2> Dosya, "%" ile sona ermelidir.

<3> Giriú için, ilk "%" saptandıktan sonra bir "LF" saptanana kadar

veri okuma iúlemi atlanır.

<4> Bir komut satırı, noktalı virgülle (;) de÷il, "LF" ile sona ermelidir.

("LF", ASCII kodunun 0A'sıdır.)

<5> küçük harf, kana karakterleri ve bazı özel karakterler (örn. $, \ ve !)

içeren bir dosya giriúi yapıldı÷ında, bu karakterler yok sayılır.

<6> ASCII kodu, ayar parametresi (ISO/EIA) dikkate alınmaksızın,

alma/verme kodu olarak kullanılır.

<7> Bir EOB olarak yalnızca bir "LF" ya da bir "LF, CR, CR"

verilece÷i parametre No. 0100'ün bit 3'ü kullanılarak seçilebilir.

<8> Bir dosya adı için kullanılabilir karakterler

Alfabetik karakterler: A ile Z arası

Sayısal karakterler: 0 ile 9 arası

Özel karakterler: $ & # % ' ( ) - @ ^ { } ~ ` ! _

- 283 -

17. BELLEK KARTI ALMA/ VERME FONKSİYONU

İŞLEM

B-63874TR/05

17.2 TAKIM VERİLERİNİN BELLEK KARTINA

ALINMASI/VERİLMESİ

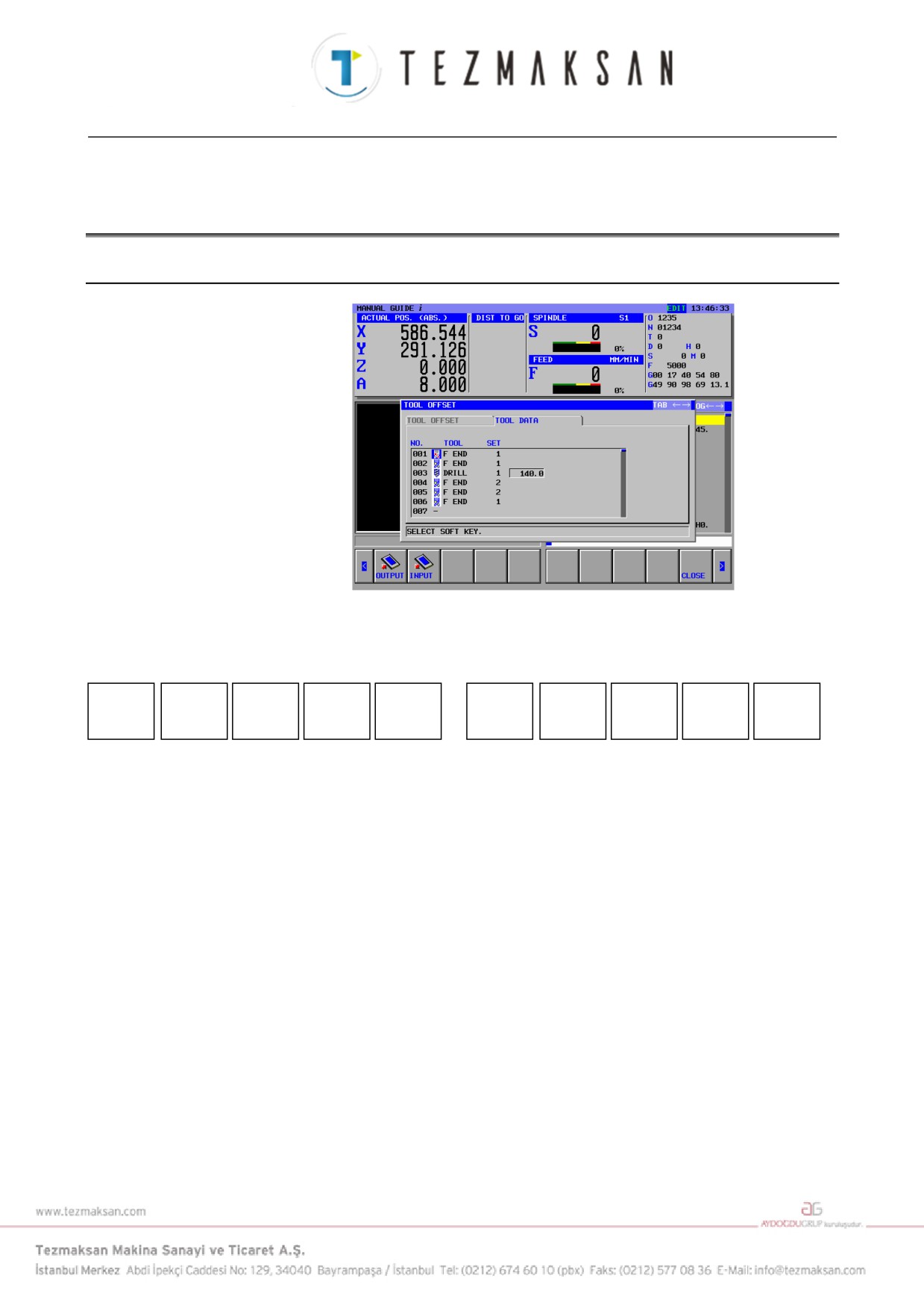

17.2.1 Takım Verilerinin Bellek Kartı Giriş/Çıkış Ekranı

TOOL DATA penceresi görüntülenirken, en soldaki [<] yazılım tuúuna

ya da en sa÷daki [>] yazılım tuúuna birkaç kez basıldı÷ında aúa÷ıdaki

yazılım tuúları görüntülenir.

OUTPUT

INPUT

Bellek kartı arasında takım verilerinin alınması ya da verilmesi için

tezgah operatörü panelindeki EDIT modunu seçin.

LCD/MDI panelinde bellek kartını bellek kartı yuvasına takın.

- 284 -

17. BELLEK KARTI ALMA/ VERME FONKSİYONU

İŞLEM

B-63874TR/05

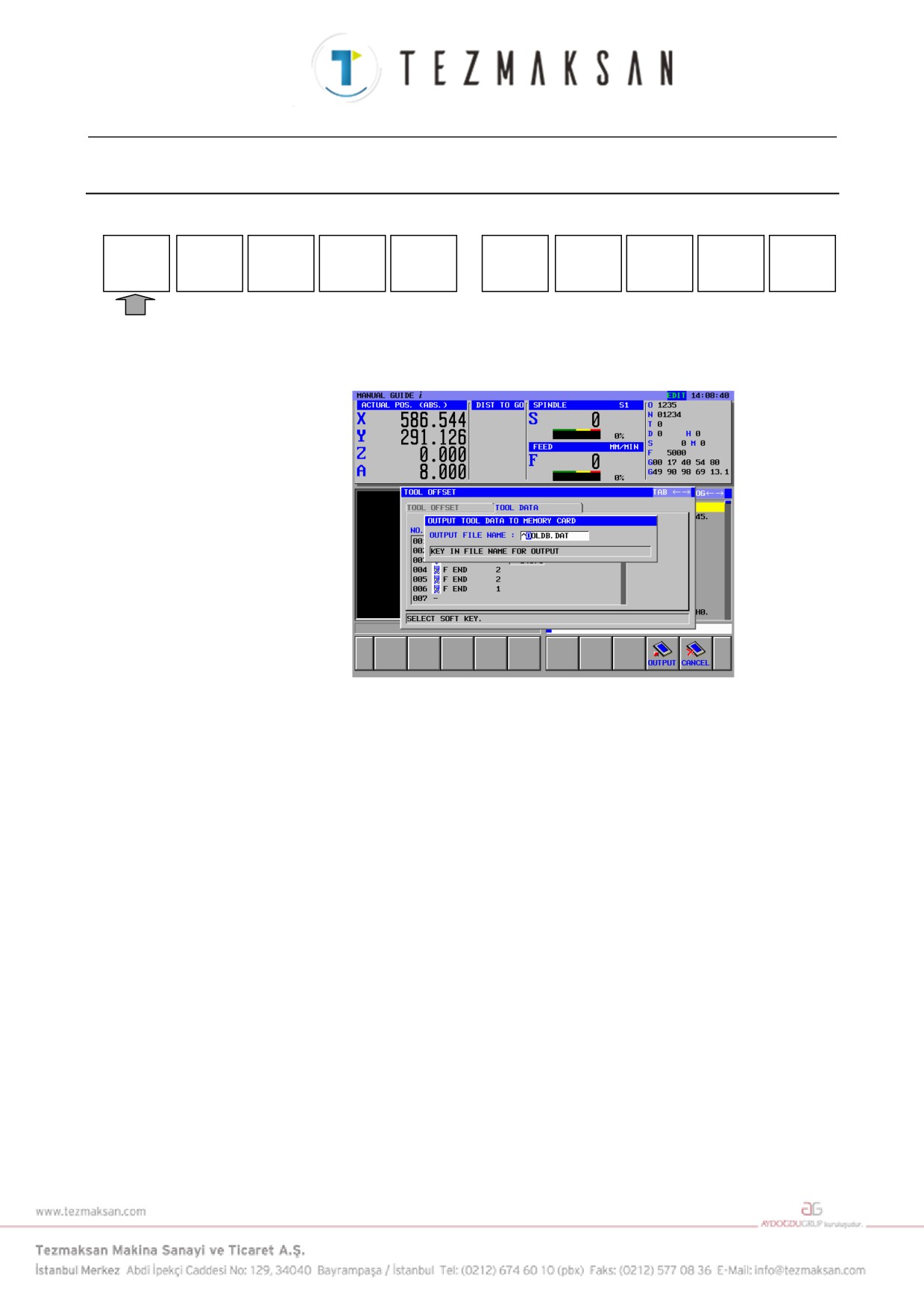

17.2.3 Takım Verileri için Bellek Kartı Çıktı İşlemi

OUTPUT

INPUT

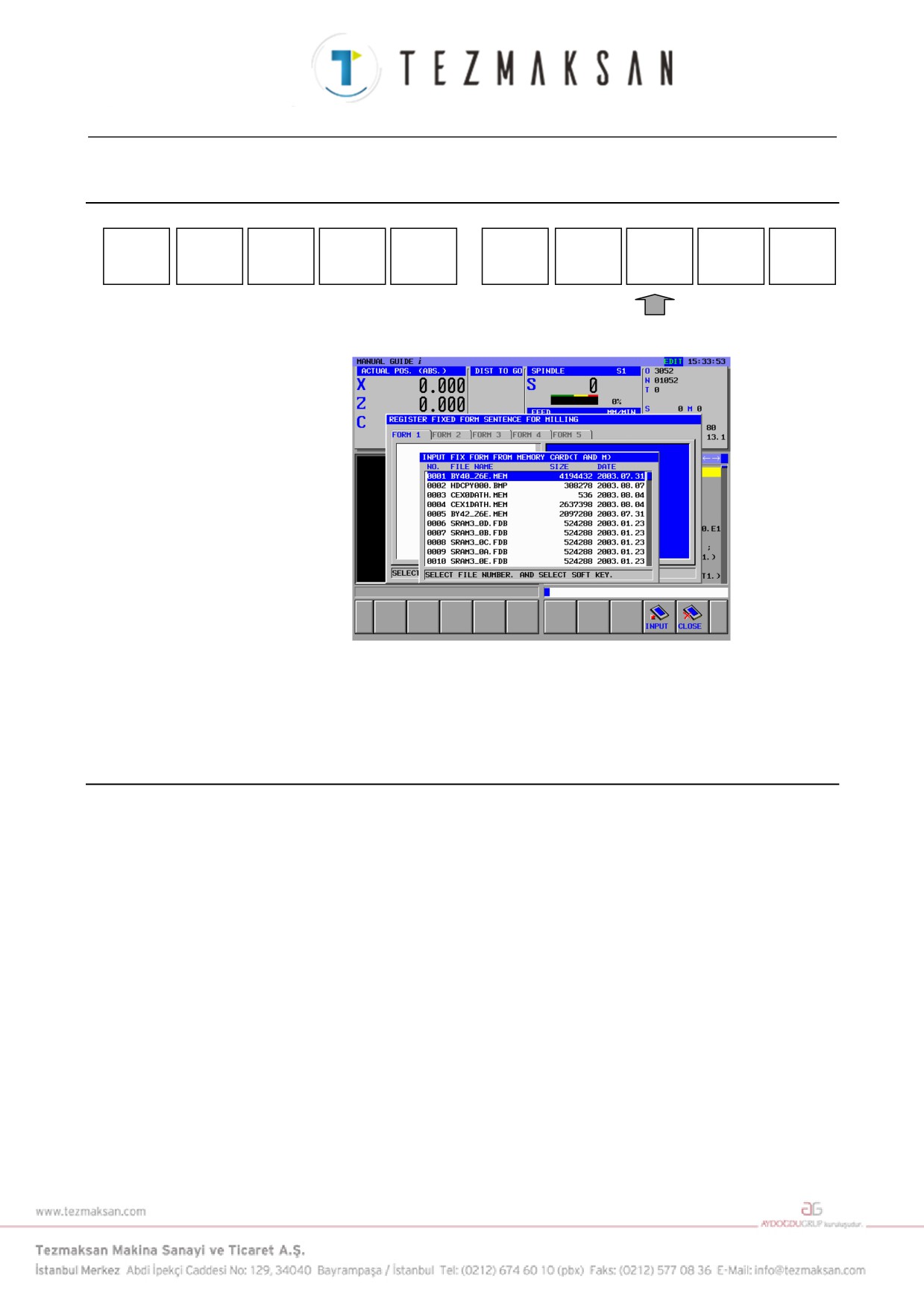

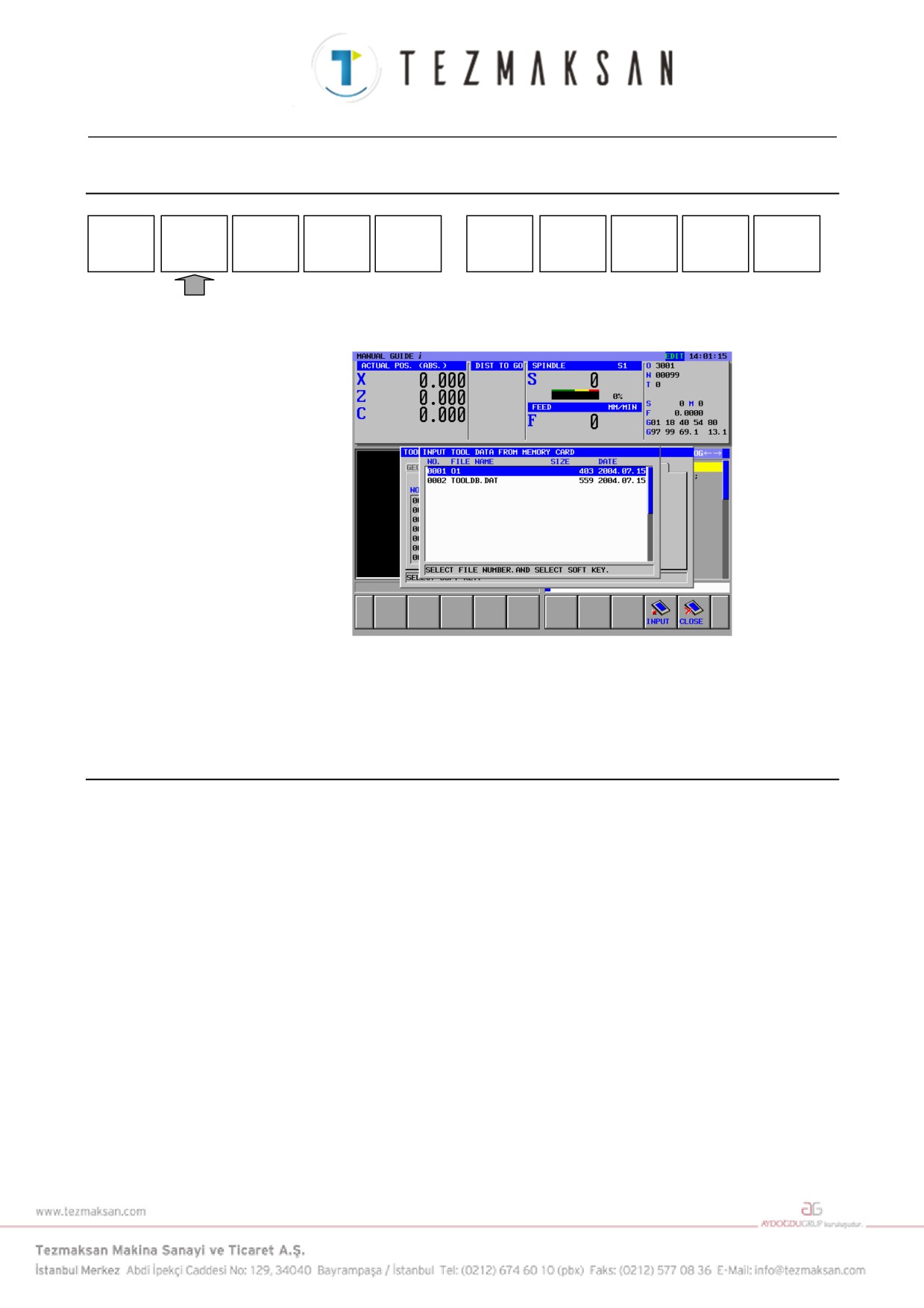

[INPUT]'a basıldı÷ında, bellek kartındaki dosya listesi deposunun

aúa÷ıdaki penceresi görüntülenir.

ømleç tuúuyla imleci yerleútirerek, takım verilerinin depolandı÷ı

CNC'ye okunacak dosyayı seçin.

[INPUT]'a basılması, bellek kartından CNC'ye

takım

verilerinin

okunmasını baúlatır.

17.2.4

Veri Biçimi

Aúa÷ıdaki biçim alınabilir veya verilebilir.

1. Parça İşleme Merkezi

G1980 P_ K_ T_ S_ A_ ;

P : Ofset Numarası (1 ˘

999)

K : Takım Türü

T : Takım Adı

S : Ayar

A : Takım Verileri

2. Torna Tezgahı

G1981 P_ J_ K_ Q_ S_ A_ B_ ;

P : Ofset Numarası (1 ˘

999)

J : Yol Numarası (yalnızca çoklu yollar)

K : Takım Türü

T : Takım Adı

S : Ayar

A : Takım Verisi1

B : Takım Verisi2

- 286 -

B-63874TR/05

İŞLEM

17. BELLEK KARTI ALMA/ VERME FONKSİYONU

17.3 SABİT FORMLU TÜMCELERİN BELLEK KARTINDAN

ALINMASI/BELLEK KARTINA VERİLMESİ

17.3.1 Sabit Formlu Tümcelerinin Bellek Kartı Alma/Verme Ekranı

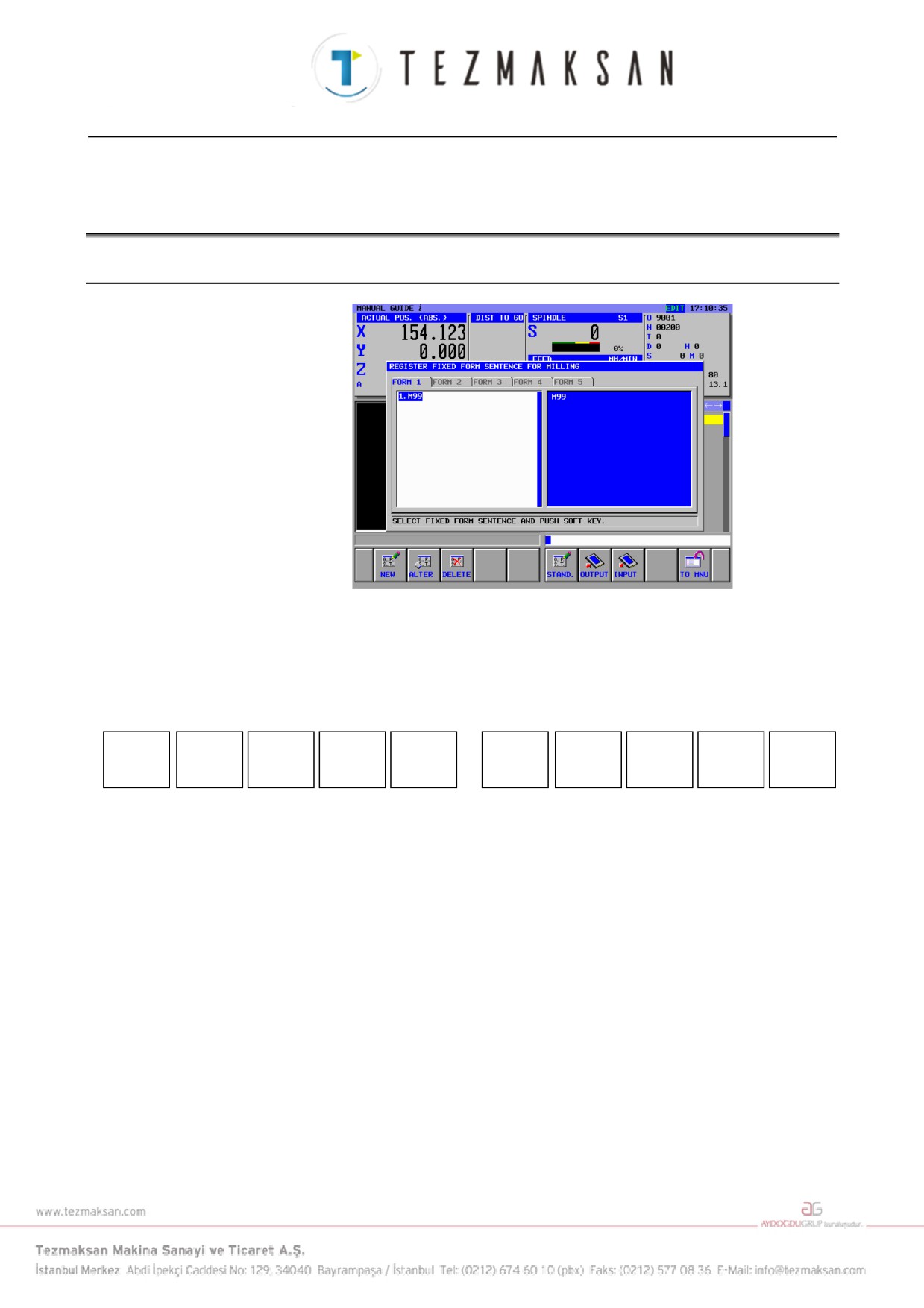

Aúa÷ıdaki yazılım tuúu,

[SETTING]'e basıldıktan ve “REGISTER

FIXED FORM SENTENCES FOR MILLING” ya da “REGISTER

FIXED FORM SENTENCES FOR TURNING” seçildikten sonra

görüntülenir.

NEW

ALTER

DELETE

STAND.

OUTPUT

INPUT

TO MNU

Tezgah operatör panelinde EDIT modunu seçin.

LCD/MDI panelinde bellek kartını bellek kartı yuvasına takın.

- 287 -

17. BELLEK KARTI ALMA/ VERME FONKSİYONU

İŞLEM

B-63874TR/05

17.3.2 Verme Sabit Form Tümceleri

NEW

ALTER

DELETE

STAND.

OUTPUT

INPUT

TO MNU

[OUTPUT]'a basıldı÷ında, verilen dosyanın adının girilmesi için

aúa÷ıdaki pencere görüntülenir.

Dosya adı girilmeden [OUTPUT]'a basıldı÷ında, sabit form tümceleri

“FIXFRM.DAT” dosya adıyla verilir (Küme halinde frezeleme ve

tornalama için çıkıú sabit form tümceleri).

Dosya adını de÷iútirmek için dosya adını girin ve [OUTPUT]'a basın.

- 288 -

B-63874TR/05

İŞLEM

17. BELLEK KARTI ALMA/ VERME FONKSİYONU

17.3.3 Giriş Sabit Form Tümceleri

NEW

ALTER

DELETE

STAND.

OUTPUT

INPUT

TO MNU

[INPUT]'a basıldı÷ında, bellek kartındaki dosya listesi deposunun

aúa÷ıdaki penceresi görüntülenir.

ømleç tuúuyla imleci yerleútirerek, sabit form tümcelerinin

depolandı÷ı ve CNC'ye okunacak dosyayı seçin.

[INPUT]'a basılması, bellek kartından CNC'ye takım verilerinin

okunmasını baúlatır.

17.3.4 Sabit Form Tümceleri Biçimi

Aúa÷ıdaki biçim, sabit form tümceleri için alınabilir veya verilebilir.

<Mode>=_,<Tab>=_,<Title>=_,<Code>=_

Mod: Sabit form tümceleri modunu ayarlama

(Frezeleme ya da Tornalama).

1: Tornalama modu için Sabit Form Tümcesi

2: Frezeleme modu için Sabit Form Tümcesi

3: Frezeleme ve tornalama modu için Sabit Form Tümcesi

Sekme: Sekme numarası (1 - 5)

Baúlık: Sabit Form Tümcesi adını ayarlama

Kod: Sabit Form Tümcesi ayarlama

Sabit form tümcesi adı ya da sabit form tümcesi olarak 4 sözcük,

<Mode>=, <Tab>=, <Title>=, <Code>=, girilemez.

- 289 -

B-63874TR/05

İŞLEM

18. BÜYÜK PROGRAMLARIN KULLANILMASI

18.1

KULLANILABİLECEK MAKSİMUM BİR PROGRAM

BOYUTU AYARLAMA

Parametre No.

14795'te, program yönetiminde kullanılacak izin

verilebilen maksimum bir bellek boyutu belirtir.

Parametre

<1> No.14795#4 = 0 & No.14795#5 = 0

Maksimum izin verilen program boyutunu 250K bayt olarak ayarlar.

<2> No.14795#4 = 1 & No.14795#5 = 0

Maksimum izin verilen program boyutunu 500K bayt olarak ayarlar.

<3> No.14795#4 = 0 & No.14795#5 = 1

Maksimum izin verilen program boyutunu 1M bayt olarak ayarlar.

<4> No.14795#4 = 1 & No.14795#5 = 1

Maksimum izin verilen program boyutunu 2M bayt olarak ayarlar.

* Bir komut satırının ortalama 25 karakter içerdi÷i düúünülürse,

200K bayt boyutu, yaklaúık 100.000 karakteri (4.000 komut satırı)

temsil eder

DİKKAT

Parametre No. 14795'te 250K bayttan daha büyük,

maksimum izin verilen bir bellek boyutu belirtmek

için, parametre No.

8781'de uygun bir değer

ayarlayın

(Bir C dil uygulamasıyla kullanılabilen

DRAM boyutu).

DRAM boyutunu artırmak için özel kapasite

seçeneği ayrı olarak gereklidir.

* DRAM boyutu, parametre No. 8781 kullanılarak

1M bayt artırılırsa, bir komut satırı ortalama

25 karakterden oluştuğunda bir kılavuz olarak

yaklaşık

500.000 karakter

(yaklaşık

20.000

komut satırı) artırılabilir.

Kısıtlamalar

<1> Büyük bir program seçildi÷inde, NC ekranından MGi ekranına

de÷iútirmek için gereken zaman artar.

<2> Büyük bir program seçildi÷inde, program sayısı arttı÷ı için,

program imlecini hareket ettirmek için daha uzun zaman gerekir.

- 291 -

18. BÜYÜK PROGRAMLARIN KULLANILMASI

İŞLEM

B-63874TR/05

18.2

MAKSİMUM İZİN VERİLEN PROGRAM BOYUTUNDAN

DAHA BÜYÜK BİR PROGRAMIN KULLANILMASI

Aúa÷ıdaki formüle göre hesaplanan bir program boyutu, parametre

No. 14795'te ayarlanmıú maksimum izin verilen bellek boyutundan

fazla oldu÷unda, program MANUAL GUIDE i'de kullanılamaz.

Hesaplanan boyut = (18 bayt)×(toplam komut satırı sayısı)+((program

karakteri sayısı)×1,1)

Maksimum izin verilen boyuttan büyük olan bir program, aúa÷ıda

açıklandı÷ı úekilde kullanılır.

(1)

Ekran görüntüsü NC ekranından MGi ekranına de÷iútirildi÷inde

Maksimum izin verilen bellek boyutundan daha büyük bir

program seçildi÷i zaman ekran görüntüsü NC ekranından MGi

ekranına de÷iútirildi÷inde, aúa÷ıda açıklanan ekran görüntülenir.

Tüm MGi iúlemleri devre dıúı bırakılır. Yalnızca fonksiyon

tuúuyla NC ekranına geçme etkinleútirilir.

(2)

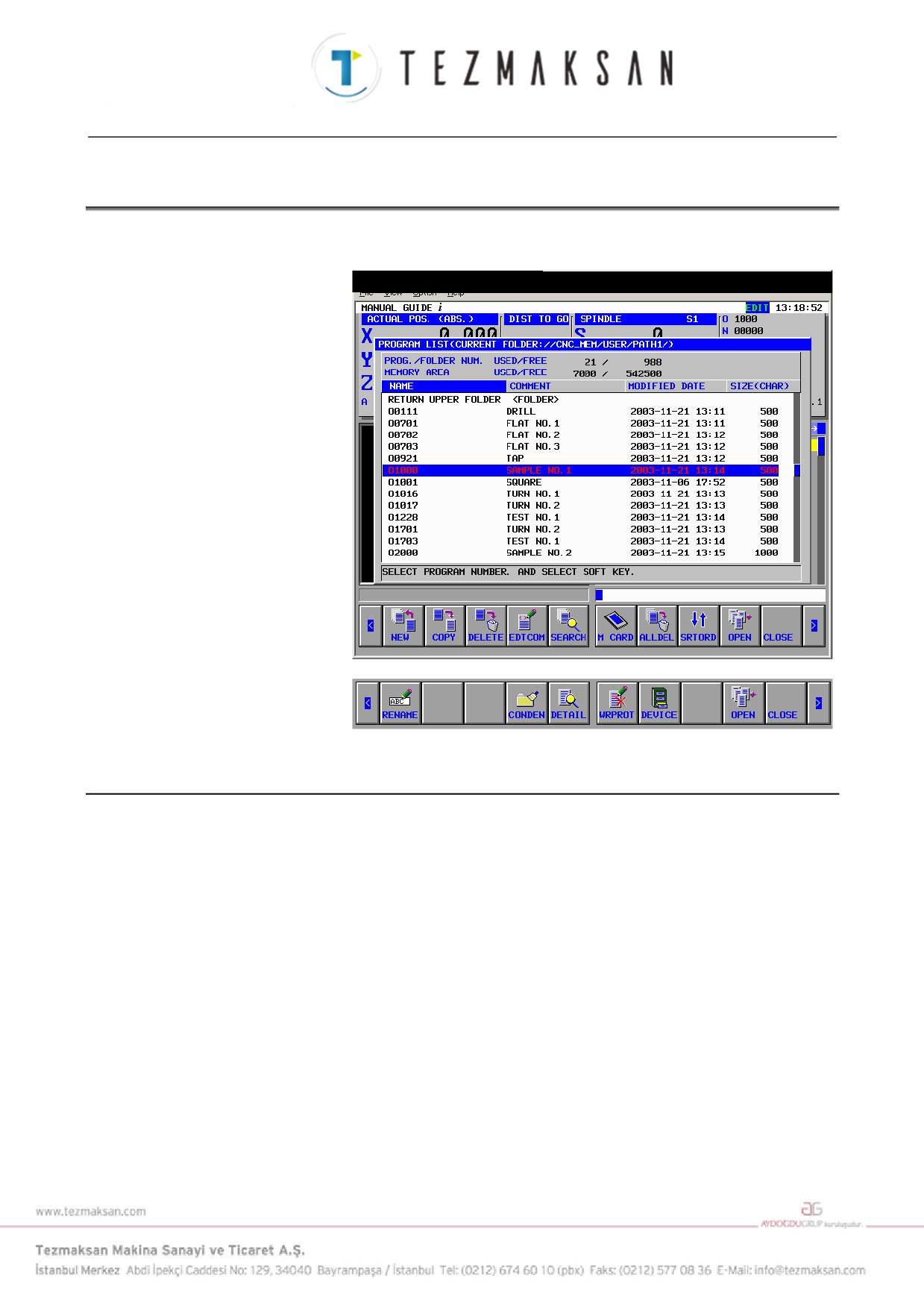

Program listesi ekranında bir seçim yapıldı÷ında

Maksimum izin verilen bellek boyutundan daha büyük bir

program imleçle seçilip program listesi ekranındaki

[OPEN]

yazılım tuúuna basıldı÷ında, program listesi ekranındaki mesaj

görüntüsü alanında [PROGRAM EXCEED MAXIMUM SIZE.]

mesajı görüntülenir ve program seçimi devre dıúı bırakılır.

DİKKAT

Program listesi ekranında yalnızca maksimum izin

verilen bellek boyutundan büyük programlar

bulunduğunda, program listesi ekranı kapatılamaz.

Bu durumda, program listesi ekranını kapatmak için

bir program oluşturun.

(3)

Bir O araması yapıldı÷ında

<1> Maksimum izin verilen bellek boyutundan daha büyük bir

program numarası tuú arabelle÷ine girildi÷inde ve [O SRCH]

yazılım tuúuna basıldı÷ında, temel ekrandaki mesaj

görüntüsü alanında

[PROGRAM EXCEED MAXIMUM

SIZE.] mesajı görüntülenir.

<2> Maksimum izin verilen bellek boyutundan daha büyük bir

programın program numarası tuú arabelle÷ine girilmedi÷i

halde [O SRCH] yazılım tuúuna basılırsa, program aranmaz.

- 292 -

B-63874TR/05

İŞLEM

18. BÜYÜK PROGRAMLARIN KULLANILMASI

(4) Maksimum izin verilen bellek boyutundan daha büyük bir

program, iúlem ya da canlandırmalı simülasyon süresince bir alt

program tarafından ça÷rıldı÷ında

Maksimum izin verilen bellek boyutundan daha büyük bir

program, iúlem ya da canlandırmalı simülasyon süresince bir alt

program tarafından ça÷rıldı÷ında, program görüntü alanında

[PROGRAM EXCEED MAXIMUM SIZE.] mesajı görüntülenir

ve program görüntülenmez.

- 293 -

B-63874TR/05

İŞLEM

19. HESAP MAKİNESİ FONKSİYONU

19.1 HESAP MAKİNESİ FONKSİYONU

Sayısal veri girildi÷inde, hesaplanması için aritmetik iúlem, trigono-

metrik fonksiyonlar, karekök hesaplamaları vb. ifadeleri girilebilir.

Uygulamalar

Sabit nokta biçimli hesaplama fonksiyonu, otomatik çalıúma

giriúi, rasgele bir úekil giriúi, çevre programı giriúi, çeúitli

veri ö÷elerinin ayarlanması

(temel ayar, ölçme koúulu ayarı,

kalibrasyon ayarı), önceden ayarlanan ilgili koordinat giriúi ve tuú

arabelle÷i için kullanılabilir.

Hesaplama yöntemleri

•

Aritmetik iúlemler (toplama, çıkarma, çarpma ve bölme)

Aritmetik iúlemler, aúa÷ıda açıklanan tuú iúlemleri ile

gerçekleútirilir. Hesaplama sonucu, giriú verileri imleç

konumunda görüntülenir.

(1) Toplama: 100.+200. [INPUT]

(2) Çıkarma: 100.-200. [INPUT]

(3) Çarpma: 100.*200. [INPUT]

(4) Bölme: 100./200. [INPUT]

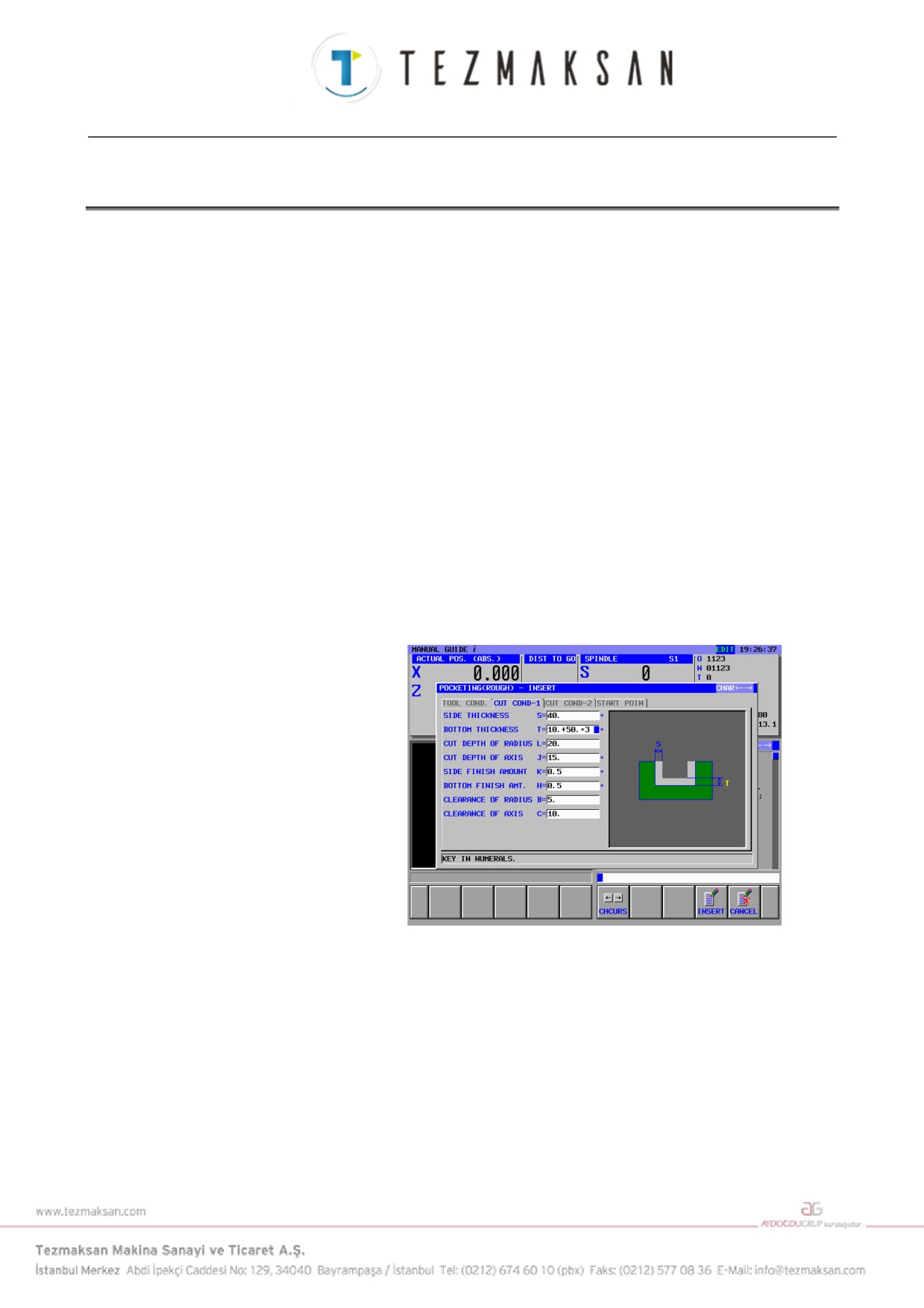

Giriú örne÷i

- 295 -

19. HESAP MAKİNESİ FONKSİYONU

İŞLEM

B-63874TR/05

•

Trigonometrik fonksiyonlar (sinüs, kosinüs, tanjant, arksinüs,

arkkosinüs, arktanjant)

Trigonometrik fonksiyon hesaplamaları, aúa÷ıda açıklanan

tuú iúlemleri kullanılarak yapılır. Hesaplama sonucu, giriú

verileri imleç konumunda görüntülenir.

(1) Sin: SIN(45) [INPUT]

(2) Kosin: COS(45) [INPUT]

(3) Tanjant: TAN(45) [INPUT]

(4) Arksinüs: ASIN(0.5) [INPUT]

(5) Arkkosinüs: ACOS(0.5) [INPUT]

(6) Arktanjant: ATAN(20,2) [INPUT]

(Arktanjant hesaplaması için iki ba÷ımsız de÷iúken kullanan

özel bir biçim gerekti÷ini unutmayın. Verileri ATAN(a,b)

biçimine göre girin. arctan(a/b) hesaplanır.)

Hesaplama için () her zaman gereklidir.

•

Karekök

Karekök hesaplamaları, aúa÷ıda açıklanan tuú iúlemleri

kullanılarak yapılır. Hesaplama sonucu, giriú verileri imleç

konumunda görüntülenir.

(1) Karekök: SQRT(45) [INPUT]

Hesaplama için () her zaman gereklidir.

•

Üstel fonksiyonlar

Üstel fonksiyon hesaplamaları, aúa÷ıda açıklanan tuú

iúlemleri kullanılarak yapılır. Hesaplama sonucu, giriú

verileri imleç konumunda görüntülenir.

(1) Üstel fonksiyon 1

(Bir e = 2,718... üstel fonksiyonu hesaplanabilir.) :

EXP(4) [INPUT]

(2) Üstel fonksiyon 2

("b" gücüne yükseltilen ("a" hesaplanabilir.) :

PWR(4,3) [INPUT]

(Üstel fonksiyon 2 hesaplaması için iki ba÷ımsız de÷iúken

kullanan özel bir biçim gerekti÷ini unutmayın. Verileri

PWR(a,b) biçimine göre girin. "b" gücüne yükseltilen "a"

hesaplanır.)

Hesaplama için () her zaman gereklidir.

•

Logaritmik fonksiyonlar (genel logaritma, do÷al logaritma)

Logaritmik fonksiyon hesaplamaları, aúa÷ıda açıklanan tuú

iúlemleri kullanılarak yapılır. Hesaplama sonucu, giriú

verileri imleç konumunda görüntülenir.

(1) Genel logaritma : LOG(45) [INPUT]

(2) Do÷al logaritma : LN(45) [INPUT]

Hesaplama için () her zaman gereklidir.

- 296 -

B-63874TR/05

İŞLEM

19. HESAP MAKİNESİ FONKSİYONU

•

Mutlak de÷er

Bir mutlak de÷er hesaplaması, aúa÷ıda açıklanan tuú

iúlemleri kullanılarak yapılır. Hesaplama sonucu, giriú

verileri imleç konumunda görüntülenir.

(1) Mutlak de÷er : ABS(-45) [INPUT]

Hesaplama için () her zaman gereklidir.

•

Çevirme

Çevirme iúlemleri, aúa÷ıda açıklanan tuú iúlemleri ile

gerçekleútirilir. Hesaplama sonucu, giriú verileri imleç

konumunda görüntülenir.

(1) Çevirme 1 (tamsayıya çevirme):

RND(1.234) [INPUT]

(2) Çevirme 2 ("a"nın "b" tarafından belirtilen ondalık

basama÷a çevrilmesi):

RND2(1.267,0.01) [INPUT]

(Çevirme 2 hesaplaması için iki ba÷ımsız de÷iúken kullanan

özel bir biçim gerekti÷ini unutmayın. Verileri RND(a,b)

biçimine göre girin. "a"nın de÷eri, "b" tarafından belirtilen

ondalık basama÷a çevrilir. "b" için, 1, 0,1, 0,01 vb.'den farklı

bir de÷er belirtmeyin.

Hesaplama için () her zaman gereklidir.

•

Atma

Bu iúlem tüm ondalık basamakları atar. Atma iúlemi, aúa÷ıda

açıklanan tuú iúlemleri ile gerçekleútirilir. Hesaplama sonucu,

giriú verileri imleç konumunda görüntülenir.

(1) Atma : FIX(1.234) [INPUT]

Hesaplama için () her zaman gereklidir.

•

Çember çap oranı

Çember çap oranı hesaplaması, aúa÷ıda açıklanan tuú

iúlemleri kullanılarak yapılır. Çember çap oranı

3,14

belirtilir.

(1) Çember çap oranı: PAI [INPUT]

(*)

Tuú arabelle÷i giriúi yapılması durumunda, bir hesaplama sonucu

olarak tamsayı çıktı÷ında ondalık virgülü atanmaz. Tuú arabelle÷i

giriúi dıúındaki durumlarda, ilgili giriú biçimleri izlenmelidir.

- 297 -

B-63874TR/05

İŞLEM

20. BAŞLANGIÇ DEĞER VERİLERİNİN OTOMATİK AYARLANMASI

20.1

GİRİŞ VERİLERİ EKRANINDAKİ BAŞLANGIÇ

DEĞERLERİNİN OTOMATİK AYARLANMASI

Otomatik çalıúma menüsünün ya da çizim tanımlama menüsünün veri

giriú ekranına daha önceden girilen veriler, otomatik olarak baúlangıç

giriú de÷eri verileri olarak ayarlanır.

Dolayısıyla, operatörün otomatik çalıúma menüsü ve çizim tanımlama

menüsü verilerini baúlangıçta bir kez girmesi gerekir. Ardından, bir

önceki girilen veriler baúlangıç de÷erleri olarak ayarlanır.

Otomatik çalıúma menüsünün [TOOL COND] sekmesi dıúındaki giriú

verileri otomatik olarak ayarlanır. [TOOL COND] sekmesinin giriúi

verileri, Bölüm 20.2, "OTOMATøK TAKIM TANIMLAMA KOMUT

SATIRI KOPYASI"'na göre otomatik olarak ayarlanır.

ùekil menüsü için giriú verileri çizim verilerine dayanır, bu nedenle

baúlangıç de÷erleri otomatik olarak ayarlanmaz.

20.2

OTOMATİK TAKIM TANIMLAMA KOMUT SATIRI KOPYASI

Kullanıcı Takım Veritabanı fonksiyonunu kullanmazsa, Frezeleme

otomatik çalıúma ya da Tornalama otomatik çalıúmasından önce

kullanıcının Çizim Tanımlama menüsünün takım tanımlama komut

satırını belirtmesi gerekir.

Bu durumda kullanıcı, her otomatik çalıúma menüsünün takım koúulu

verileriyle aynı verileri belirtir.

Bu kez her otomatik çalıúma menüsünde, takım tanımlama komut satırı

verileri kopyalanarak takım koúulu verileri otomatik olarak ayarlanır.

Bu demek oluyor ki, çizim tanımlama menüsünün takım tanımlama

komut satırına veri girildi÷inde, bu veri hemen dahili veri olarak

kaydedilir. Böylece, verilerin otomatik çalıúma menüsüne göre

girilmesi gerekti÷inde, dahili olarak kaydedilen takım tanımlama

komut satırı verileri, takım koúulu verisi olarak kopyalanır.

Dolayısıyla, operatörün baúlangıçta yalnızca bir takım tanımlama

komut satırı girmesi gerekir. Böylece operatörün takip eden otomatik

çalıúma menülerindeki takım koúulu verilerini girmesi gerekmez.

Aúa÷ıdaki takım tanımlama komut satırı verileri dahili veri olarak

kaydedilir:

•

Frezeleme takımı

1) TAKIM ÇAPI (D)

•

Tornalama takımı

1) UÇ RADYUSU (R)

2) KESME KENARI AÇISI (A)

3) UÇ AÇISI (B)

- 299 -

B-63874TR/05

İŞLEM

21. KLASÖR YÖNETİMİ İÇİN DESTEK (YALNIZCA Series 30i İÇİN)

21.1 PROGRAM LİSTESİ EKRANI

Bu bölümde, program listesi ekranındaki klasör yönetimi özellikleri

açıklanmaktadır.

21.1.1 Program Listesinde Görüntülenen Veriler

(1) Program numarası

Bu program numarası, geleneksel program numarasına eúittir.

(2) Açıklama

Bir açıklama görüntülenebilir aralıktan daha uzunsa, sonunda "..."

gösterilir.

(3) Program güncelleútirme zamanı (Yıl/ay/gün/saat/dakika)

(4) Program boyutu (karakter sayısı)

(5)

[RETURN UPPER FOLDER]

(6) Program özniteli÷i (düzenlemeye izin verip vermemesi)

"R" karakteri, düzenlenmesi gerekmeyen bir programın sa÷

ucunda belirtilir.

- 301 -

21. KLASÖR YÖNETİMİ İÇİN DESTEK (YALNIZCA Series 30i İÇİN)

İŞLEM B-63874TR/05

21.1.2 Program Listesi Ekranı için Eklenen İşlemler

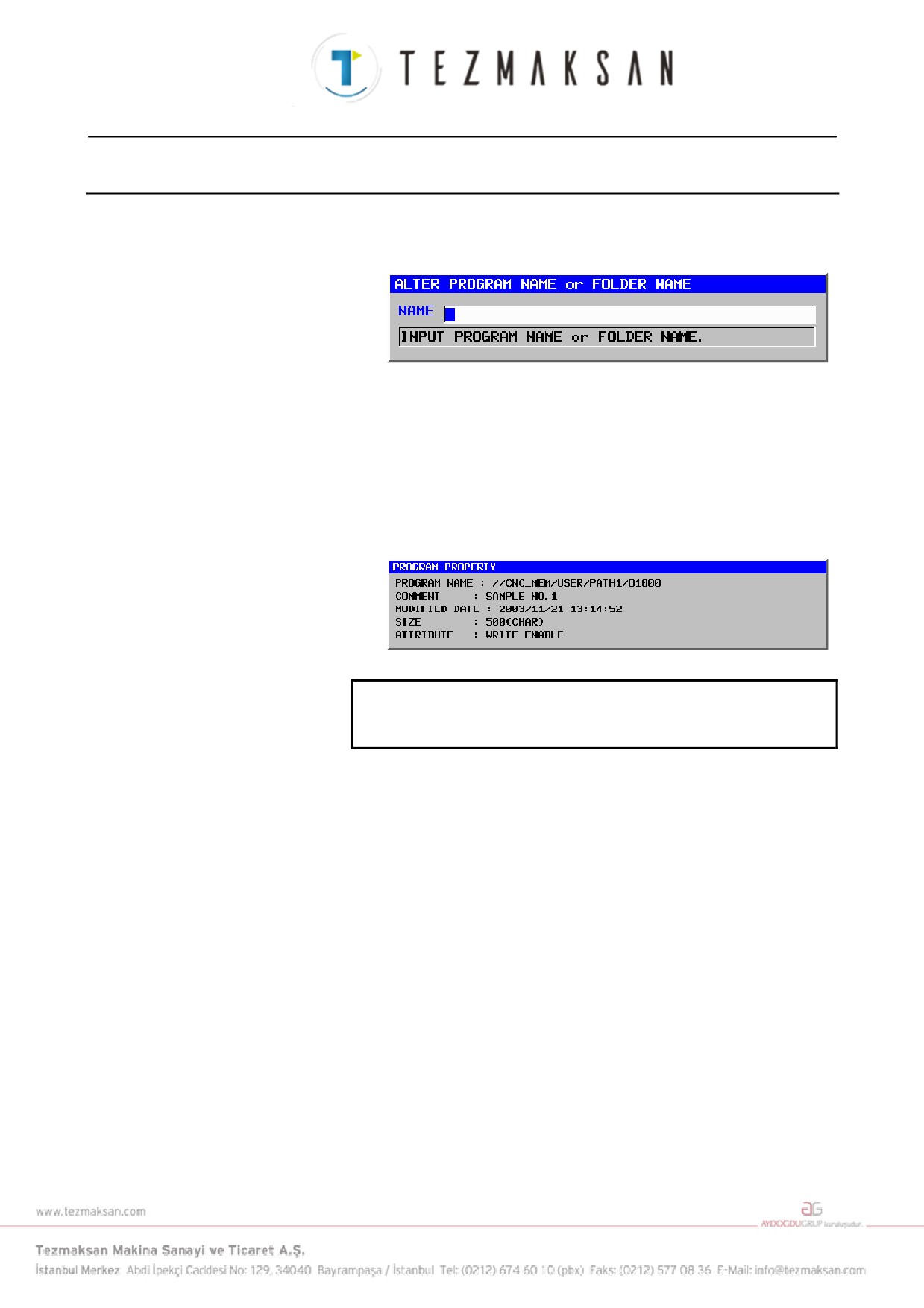

(1) Program adı/klasör adını de÷iútirme

[RENAME] yazılım tuúuna basıldı÷ında, [ALTER PROGRAM

NAME veya FOLDER NAME] ekranı görüntülenir.

(2) Program ayrıntısı bilgileri

[DETAIL] yazılım tuúuna basıldı÷ında, [PROGRAM PROPERTY]

ekranı görüntülenir. Bu ekran aúa÷ıdaki bilgileri görüntüler:

<1> Program adı (Karakter dizisi: 32 karakter maks.) ^(NOT)

<2> Açıklama (Karakter dizisi: 48 karakter maks.) ^(NOT)

<3> Program de÷iúikli÷inin tarih ve saati

(Yıl/ay/gün/saat/dakika/saniye)

<4> Program boyutu (Karakter sayısı)

<5> Karakter özniteli÷i (Düzenlemeye izin verip vermemesi)

NOT

Series 30i ile, bir program adı veya açıklaması için

küçük harfler kullanılabilir.

(3) Program yo÷unlaúması

[CONDEN] yazılım tuúuna basıldı÷ında program yo÷unlaúır.

(4) Program özniteli÷ini (yazma koruması)/klasör özniteli÷ini (yazma

koruması) de÷iútirme

[WRPROT] yazılım tuúuna basıldı÷ında, öznitelik döngüsel

olarak de÷iútirilir.

"R" karakteri, düzenlenmesi gerekmeyen bir programın sa÷

ucunda belirtilir.

- 302 -

B-63874TR/05

İŞLEM

21. KLASÖR YÖNETİMİ İÇİN DESTEK (YALNIZCA Series 30i İÇİN)

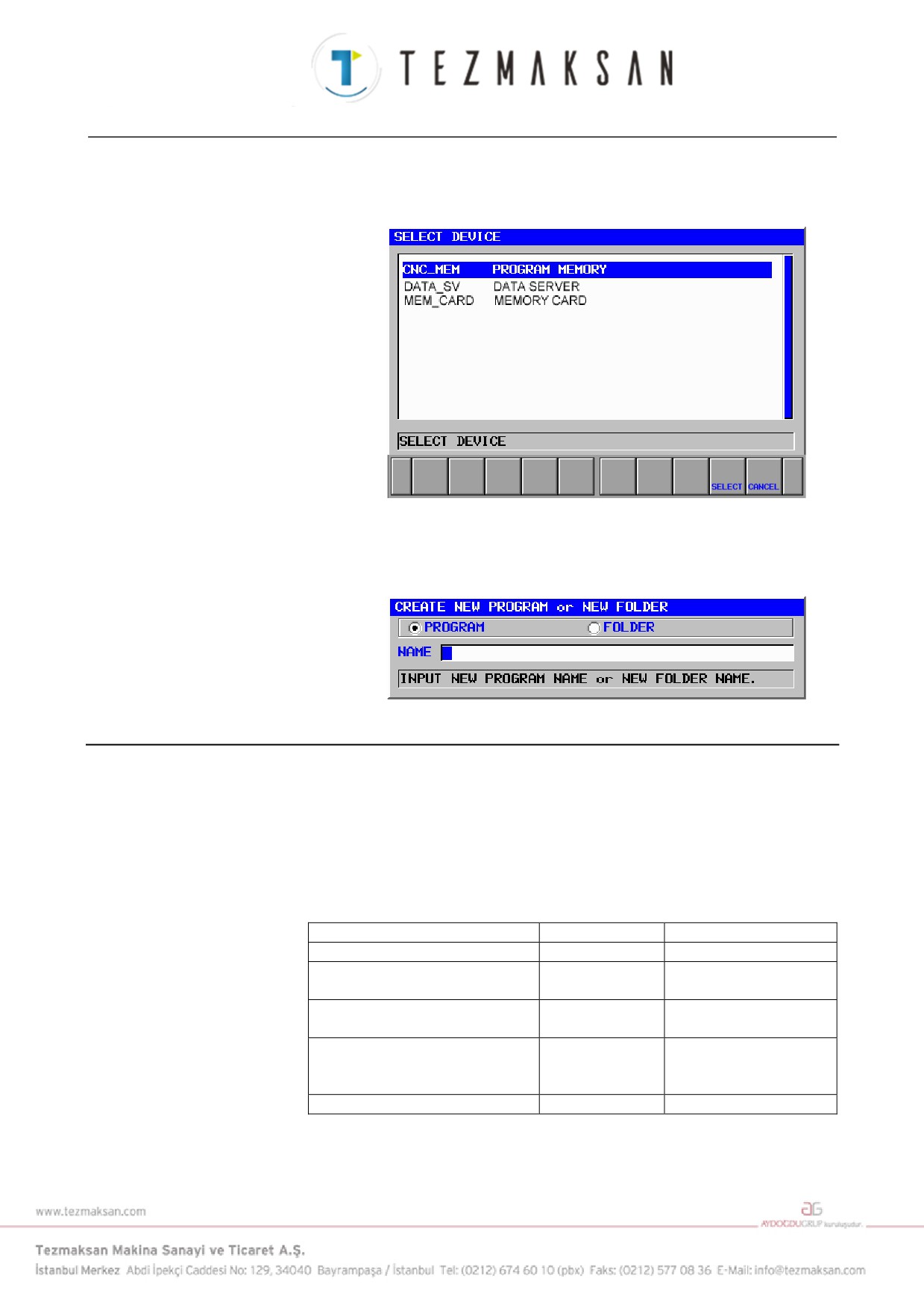

(5) Cihaz seçimi

[DEVICE] yazılım tuúuna basıldı÷ında,

[SELECT DEVICE]

ekranı görüntülenir.

Cihaz seçtikten sonra [SELECT] yazılım tuúuna basın, cihazdaki

programların listesi görüntülenir.

(6) Yeni bir program oluúturma

Onay kutusundan, bir program ya da klasör oluúturmayı seçin.

21.1.3 Veri Sunucusu için Destek

(1) MGi, veri tabanındaki bir programın düzenlenmesi ve çalıúmasını

destekler.

Program listesi ekranındaki bir programı de÷iútirerek, veri

sunucusundaki bir program, program belle÷indeki bir programla

aynı úekilde kullanılabilir.

Ancak, aúa÷ıda gösterildi÷i gibi, iúlemde farklar vardır. Farklar,

NC ekranının iúlem özelliklerine uygundur.

İşlem

Program belleği

Veri Sunucusu

Yeni bir program oluşturma

Olası

İmkansız

Geçerli olarak seçilen

Program kopyalama

Olası

program yüklenemez.

Geçerli olarak seçilen

Bir programın silinmesi

Olası

program silinemez.

Geçerli olarak seçilen

Bir programı yeniden adlandırma

Olası

program yeniden

adlandırılamaz.

Bellek kartı giriş/çıkışı

Olası

İmkansız

(2) Veri sunucusundaki di÷er fonksiyonlar (örn. Ayarlama ve FTP

aktarımı) NC ekranında (program listesi ekranı) gerçekleútirilmelidir.

- 303 -

21. KLASÖR YÖNETİMİ İÇİN DESTEK (YALNIZCA Series 30i İÇİN)

İŞLEM B-63874TR/05

21.2 BELLEK KARTI G/Ç EKRANI

Geçerli klasör giriúi/çıkıúıdır.

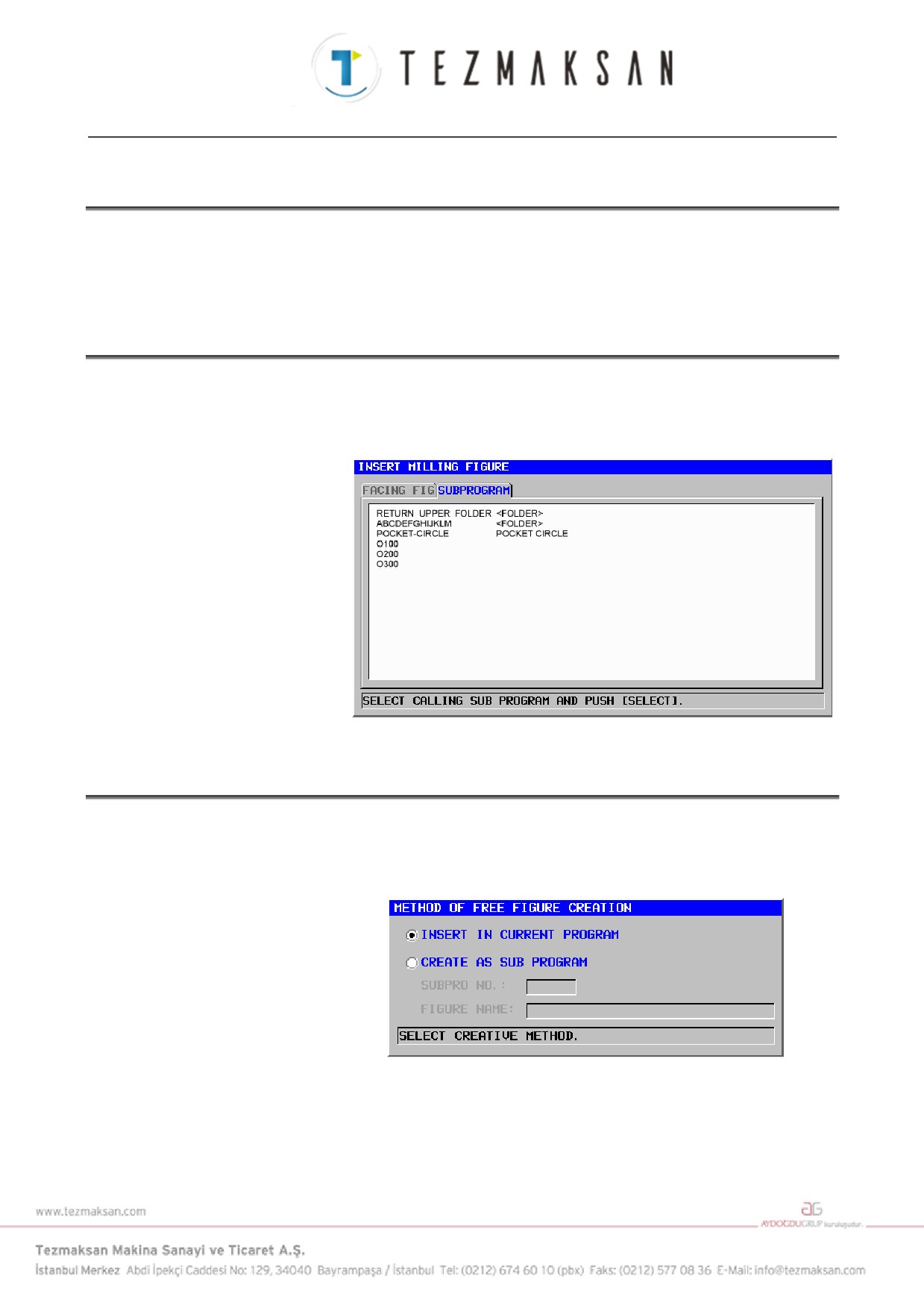

21.3 OTOMATİK ÇALIŞMA SEÇİMİ EKRANINDAKİ ALT

PROGRAM SEKMESİ

Geçerli olarak ana program olarak seçilen programı içeren klasör,

geçerli klasör olarak görüntülenir. Bir klasör, liste programları için

kullanılan iúlemin aynısı kullanılarak seçildi÷inde, klasördeki

programlar görüntülenir.

21.4 RASGELE BİR ŞEKLİN ALT PROGRAM OLARAK ÇIKIŞI

Alt program çıkıúı için bir klasör olarak aúa÷ıdakilerden biri seçilebilir:

<1> Geçerli klasör

<2> Ortak program klasörü

(//CNC_MEM/USER/LIBRARY/)

- 304 -

22. EKRAN BASKISI

İŞLEM B-63874TR/05

EKRAN BASKISI

Bellek kartına MANUAL GUIDE i ekranının bir kopyasını yapmak

için, aúa÷ıdakileri çalıútırmanız gerekir.

Parametreler ayarı

Standart CNC ekranının baskı parametresi No.3301#7HDC = 1'e

ek olarak, C yürütücü parametresi No.8650#4CKM = 1'in de

ayarlanması gerekir.

Ayrıca, bellek parametresi No.20 = 4'ü de ayarlamanız gerekir.

øúlemler

Bellek kartını takın ve gerekli bir ekranı görüntüledikten sonra en

az 5 saniye boyunca “SHIFT” tuúuna basın.

Ekrandaki saat görüntüsünün durdu÷unu kontrol ettikten sonra

“SHIFT” tuúunu serbest bırakın. Ekran kopyalanması

tamamlandı÷ında, saat görüntüsü yeniden hareket eder.

Oluúturulan Dosya

Yukarıdaki iúlemler yapılarak, bellek kartında “Hdcpy***.bmp”

adıyla bir klasör oluúturulur. ***, seri numarasıdır ve 001, 002

olarak numaralandırılır. Ancak, CNC gücü kapatıldıktan sonra bu

numara bir sonraki baskı dosyası oluúturma zamanından 000

olarak ayarlanır.

- 306 -

23. PARÇA İŞLEME ZAMANINI GÖRÜNTÜLEME (YALNIZCA Series 16i/18i/21i İÇİN) İŞLEM B-63874TR/05

23.1 PARÇA İŞLEME ZAMANI VERİLERİNİN BİÇİMİ

Parça iúleme zamanı verileri programa yerleútirilir ve korunur.

Verinin yerleútirildi÷i zamanki yeri, O sayısının yanındaki

açıklamadadır.

Biçim úu úekildedir: “,T_,A_”. “,T_” kesme zamanı verisi ve “,A_”

kesmeme zaman verisidir.

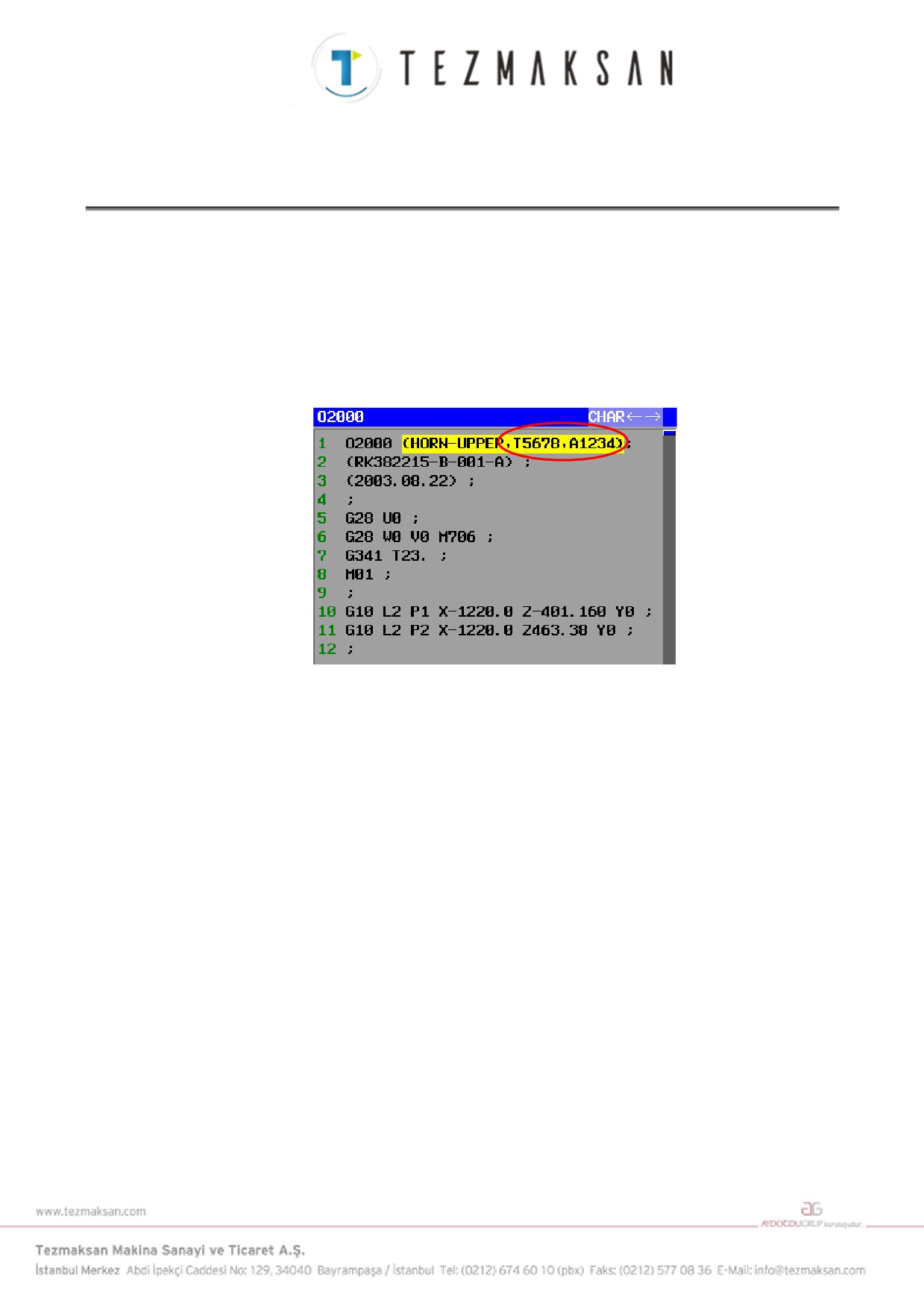

Örn. Kesme zamanı 1 saat 34' 38”( = 5678 s) ve kesmeme zamanı 20'

34”( = 1234 s)'dir.

- 308 -

B-63874TR/05

İŞLEM23. PARÇA İŞLEME ZAMANINI GÖRÜNTÜLEME (YALNIZCA Series 16i/18i/21i İÇİN)

23.2 PARÇA İŞLEME ZAMANI YERLEŞTİRME İŞLEMİ

Aúa÷ıdaki yazılım tuúları, [SIMLAT] yazılım tuúuna basıldıktan sonra

MEM modunda görüntülenir.

REWIND

START

PAUSE

SINGLE

STOP

INIT

CUTDSP

INTERF

TLPATH

GRPOFF

LARGE

SMALL

AUTO

REVERS

ROTATE

ĸMOVE

MOVEĺ

ĹMOVE

ĻMOVE

CENTER

WK SET

T-OFS

SETING

REWIND

O LIST

CHGDSP

N SRCH

O SRCH

ACTPOS

PRESET

INSERT

[START]'a basılıp simülasyon baúlatıldıktan sonra, parça iúleme

zamanı hesaplanır ve geçici olarak bellekte tutulur. Bunun ardından,

[INSERT] yazılım tuúunun rengi de÷iúir. Bu durumdayken

[INSERT] yazılım tuúuna basıldı÷ında, “MACHINE TIME DATA

IS INSERTED. OK?” mesajı görüntülenir. Sonra “YES” seçilirse,

açıklamanın sonuna parça iúleme zamanı verileri yerleútirilir.

- 309 -

FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 11
