İç yamuk oluk: G1473 (ZX düzlemi)

KONUM/BOYUT

Veri öğesi

Anlamı

U

BASE POINT SETTING

[+Z]

:

+Z yönünde temel noktayı ayarlar.

(başlangıç değeri)

[-Z]

:

-Z yönünde temel noktayı ayarlar.

X

BASE POINT (X)

Bir oluğun referans konumunun X koordinatı

Z

BASE POINT (Z)

Bir oluğun referans konumunun Z koordinatı

P

DEPTH DIRECTION

X ekseni Derinlik yönüyle ilgili olarak,

[-X]

: Derinlik -X yönündedir.

[+X]

: Derinlik +X yönündedir.

Açıklama) Parametre No.27100#0 = 1

olduğunda bu veri öğesi etkindir.

L

DEPTH

Oluk açma derinliği (yarıçap değeri, pozitif değer)

D

WIDTH

Oluk genişliği (yarıçap değeri, pozitif değer)

KÖŞE BİLGİSİ

Veri öğesi

Anlamı

A

CORNER TYPE-1

Referans konumu köşesi (1) için

[NOTHIN]

: Pah kırma ya da köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

B

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-1 için

seçildiğinde gösterilir.

E

CORNER TYPE-2

Köşe (2) için

[NOTHIN]

: Pah kırma veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

F

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-2 için

seçildiğinde gösterilir.

- 550 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

2. TORNALAMA

KÖŞE BİLGİSİ

Veri öğesi

Anlamı

I

CORNER TYPE-3

Köşe (3) için

[NOTHIN]

: Pah kırma veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

J

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-3 için

seçildiğinde gösterilir.

Q

CORNER TYPE-4

Köşe (4) için

[NOTHIN]

: Pah kırma veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

R

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-4 için

seçildiğinde gösterilir.

ALT BİLGİLERİ

Veri öğesi

Anlamı

H

BOTTOM TYPE

[WIDTH] : Her bir yan yüzün oluk girişi ve oluk

altı genişliği arasındaki farkı belirtir

(başlangıç değeri).

[ANGLE]: Oluğun yan yüzünün açısını belirtir.

K*

BOTTOM SIZE/ANGLE

[WIDTH] belirtildiğinde referans konum tarafında

yan yüzün oluk girişi ve oluk altı genişliği

arasındaki fark (yarıçap değeri, pozitif değer).

[ANGLE] belirtildiğinde referans konum tarafında

yan yüzün eğim açısı (pozitif değer).

Her ikisi için boş, 0 olarak kabul edilir.

V*

BOTOM SIZE/ANGLE

[WIDTH] belirtildiğinde referans konumu tarafının

karşısındaki yan yüzün oluk girişi ve oluk alt

genişliği arasındaki fark (yarıçap değeri, pozitif

değer).

[ANGLE] belirtildiğinde referans konumunun

karşısındaki yan yüzün eğim açısı (pozitif değer).

Her ikisi için boş, 0 olarak kabul edilir.

YİNELEME

Veri öğesi

Anlamı

M*

GROOVE NUMBER

İşleme tabi tutulacak aynı şeklin oluk sayısı. Boş,

1 olarak kabul edilir. (pozitif değer)

S

PITCH

İki bitişik oluğun referans konumları arasındaki

mesafe (yarıçap değeri, pozitif değer)

W*

PITCH DIRECTION

[-Z]

:

-Z yönünde ikinci ve takip eden olukları

yerleştirir (başlangıç değeri).

[+Z]

:

+Z yönünde ikinci ve takip eden olukları

yerleştirir.

- 551 -

2. TORNALAMA

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

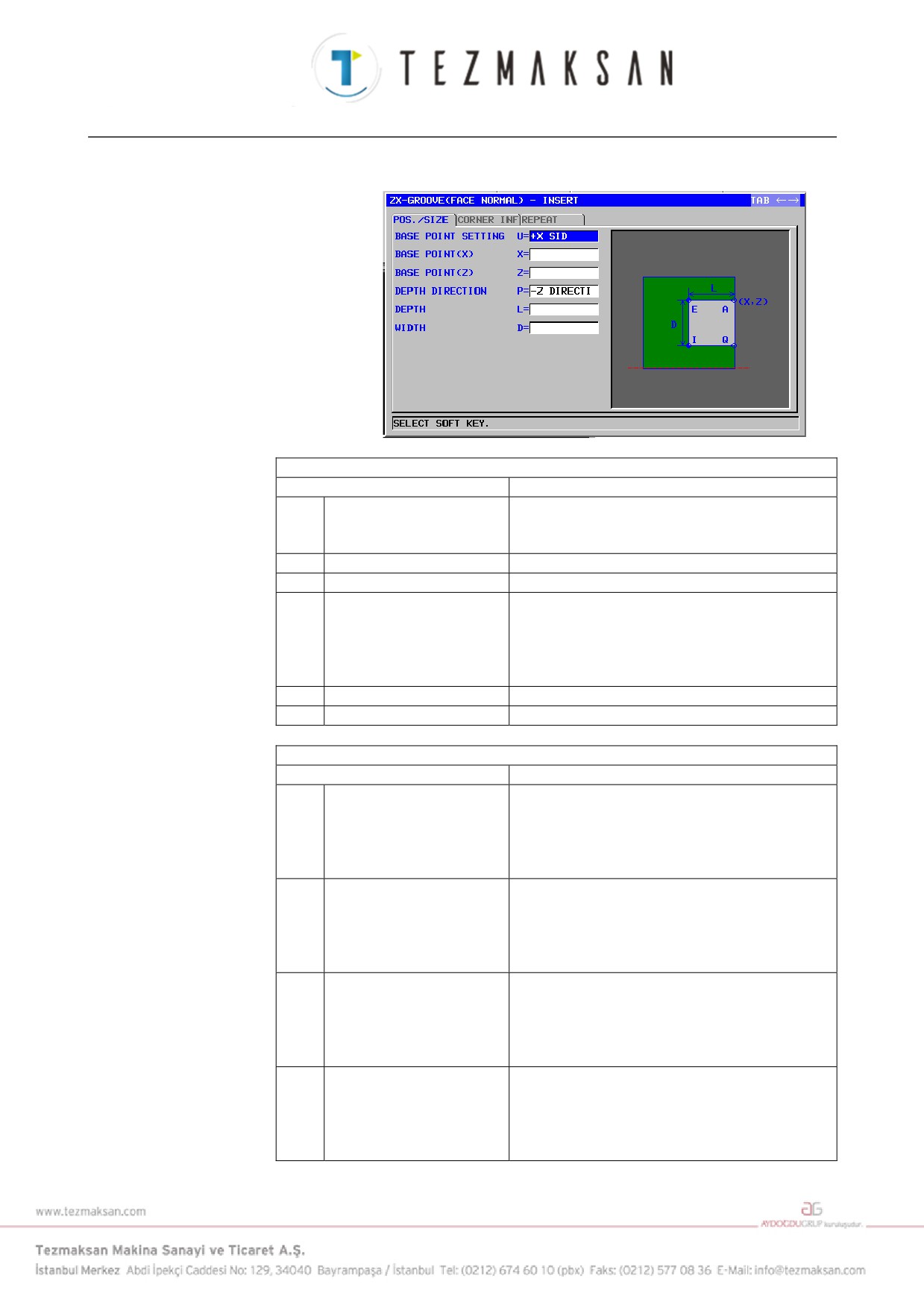

Bitiş yüzü normal oluk: G1474 (ZX düzlemi)

KONUM/BOYUT

Veri öğesi

Anlamı

U

BASE POINT SETTING

[+X]

:

+X yönünde temel noktayı ayarlar.

(başlangıç değeri)

[-X]

:

-X yönünde temel noktayı ayarlar.

X

BASE POINT (X)

Bir oluğun referans konumunun X koordinatı

Z

BASE POINT (Z)

Bir oluğun referans konumunun Z koordinatı

P

DEPTH DIRECTION

Z ekseni Derinlik yönüyle ilgili olarak,

[-Z]

: Derinlik -Z yönündedir.

[+Z]

: Derinlik +Z yönündedir.

Açıklama) Parametre No.27100#0 = 1 olduğunda

bu veri öğesi etkindir.

L

DEPTH

Oluk açma derinliği (yarıçap değeri, pozitif değer)

D

WIDTH

Oluk genişliği (yarıçap değeri, pozitif değer)

KÖŞE BİLGİSİ

Veri öğesi

Anlamı

A

CORNER TYPE-1

Referans konumu köşesi (1) için

[NOTHIN]

: Pah kırmayı veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

B

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-1 için

seçildiğinde gösterilir.

E

CORNER TYPE-2

Köşe (2) için

[NOTHIN]

: Pah kırmayı veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

F

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-2 için

seçildiğinde gösterilir.

- 552 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

2. TORNALAMA

KÖŞE BİLGİSİ

Veri öğesi

Anlamı

I

CORNER TYPE-3

Köşe (3) için

[NOTHIN]

: Pah kırmayı veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

J

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-3 için

seçildiğinde gösterilir.

Q

CORNER TYPE-4

Köşe (4) için

[NOTHIN]

: Pah kırmayı veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

R

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-4 için

seçildiğinde gösterilir.

YİNELEME

Veri öğesi

Anlamı

M*

GROOVE NUMBER

İşleme tabi tutulacak aynı şeklin oluk sayısı. Boş,

1 olarak kabul edilir. (pozitif değer)

S

PITCH

İki bitişik oluğun referans konumları arasındaki

mesafe (yarıçap değeri, pozitif değer)

W*

PITCH DIRECTION

[-X]

:

-X yönünde ikinci ve takip eden olukları

yerleştirir (başlangıç değeri).

[+X]

:

+X yönünde ikinci ve takip eden olukları

yerleştirir.

- 553 -

2. TORNALAMA

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Bitiş yüzü yamuk oluk: G1475 (ZX düzlemi)

KONUM/BOYUT

Veri öğesi

Anlamı

U

BASE POINT SETTING

[+X]

:

+X yönünde temel noktayı ayarlar.

(başlangıç değeri)

[-X]

:

-X yönünde temel noktayı ayarlar.

X

BASE POINT (X)

Bir oluğun referans konumunun X koordinatı

Z

BASE POINT (Z)

Bir oluğun referans konumunun Z koordinatı

P

DEPTH DIRECTION

Z ekseni Derinlik yönüyle ilgili olarak,

[-Z]

: Derinlik -Z yönündedir.

[+Z]

: Derinlik +Z yönündedir.

Açıklama) Parametre No.27100#0 = 1 olduğunda

bu veri öğesi etkindir.

L

DEPTH

Oluk açma derinliği (yarıçap değeri, pozitif değer)

D

WIDTH

Oluk genişliği (yarıçap değeri, pozitif değer)

KÖŞE BİLGİSİ

Veri öğesi

Anlamı

A

CORNER TYPE-1

Referans konumu köşesi (1) için

[NOTHIN]

: Pah kırmayı veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

B

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-1 için

seçildiğinde gösterilir.

E

CORNER TYPE-2

Köşe (2) için

[NOTHIN]

: Pah kırmayı veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

F

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-2 için

seçildiğinde gösterilir.

- 554 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

2. TORNALAMA

KÖŞE BİLGİSİ

Veri öğesi

Anlamı

I

CORNER TYPE-3

Köşe (3) için

[NOTHIN]

: Pah kırmayı veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

J

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-3 için

seçildiğinde gösterilir.

Q

CORNER TYPE-4

Köşe (4) için

[NOTHIN]

: Pah kırmayı veya köşe yuvarlatmayı

belirtmez (başlangıç değeri).

[CHAMFR] : Pah kırmayı belirtir.

[ARC]

: Köşe yuvarlatmayı belirtir.

R

CORNER SIZE

Pah kırma miktarı veya köşe yarıçapı

(yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [CHAMFR]

veya [ARC] CORNER TYPE-4 için

seçildiğinde gösterilir.

ALT BİLGİLERİ

Veri öğesi

Anlamı

H

BOTTOM TYPE

[WIDTH] : Her bir yan yüzün oluk girişi ve oluk altı

genişliği arasındaki farkı belirtir

(başlangıç değeri).

[ANGLE]: Oluğun yan yüzünün açısını belirtir.

K*

BOTTOM SIZE/ANGLE

[WIDTH] belirtildiğinde referans konum tarafında

yan yüzün oluk girişi ve oluk altı genişliği

arasındaki fark (yarıçap değeri, pozitif değer).

[ANGLE] belirtildiğinde referans konum tarafında

yan yüzün eğim açısı (pozitif değer).

Her ikisi için boş, 0 olarak kabul edilir.

V*

BOTOM SIZE/ANGLE

[WIDTH] belirtildiğinde referans konumu tarafının

karşısındaki yan yüzün oluk girişi ve oluk alt

genişliği arasındaki fark (yarıçap değeri, pozitif

değer).

[ANGLE] belirtildiğinde referans konumunun

karşısındaki yan yüzün eğim açısı (pozitif değer).

Her ikisi için boş, 0 olarak kabul edilir.

- 555 -

2. TORNALAMA

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

YİNELEME

Veri öğesi

Anlamı

M*

GROOVE NUMBER

İşleme tabi tutulacak aynı şeklin oluk sayısı. Boş,

1 olarak kabul edilir. (pozitif değer)

S

PITCH

İki bitişik oluğun referans konumları arasındaki

mesafe (yarıçap değeri, pozitif değer)

W*

PITCH DIRECTION

[-X]

:

-X yönünde ikinci ve takip eden olukları

yerleştirir (başlangıç değeri).

[+X]

:

+X yönünde ikinci ve takip eden olukları

yerleştirir.

- 556 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

2. TORNALAMA

2.4

DİŞ ÇEKME

2.4.1

Diş çekme için Parça İşleme Tipi Komut Satırları

Harici: G1140

Dahili: G1141

TAKIM KOŞULU

Veri öğesi

Anlamı

R

NOSE RADIUS

Diş çekme takımı takım ucu yarıçapı. (pozitif değer)

A

NOSE ANGLE

Diş çekme takımının takım açısı (pozitif değer)

J

IMAGINARY TOOL NOSE

Diş çekme takımının sanal takım ucu konumu.

NOT

1 Parametre No.27102'nin bit 0'ı (TLG) = 1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

- 557 -

2. TORNALAMA

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

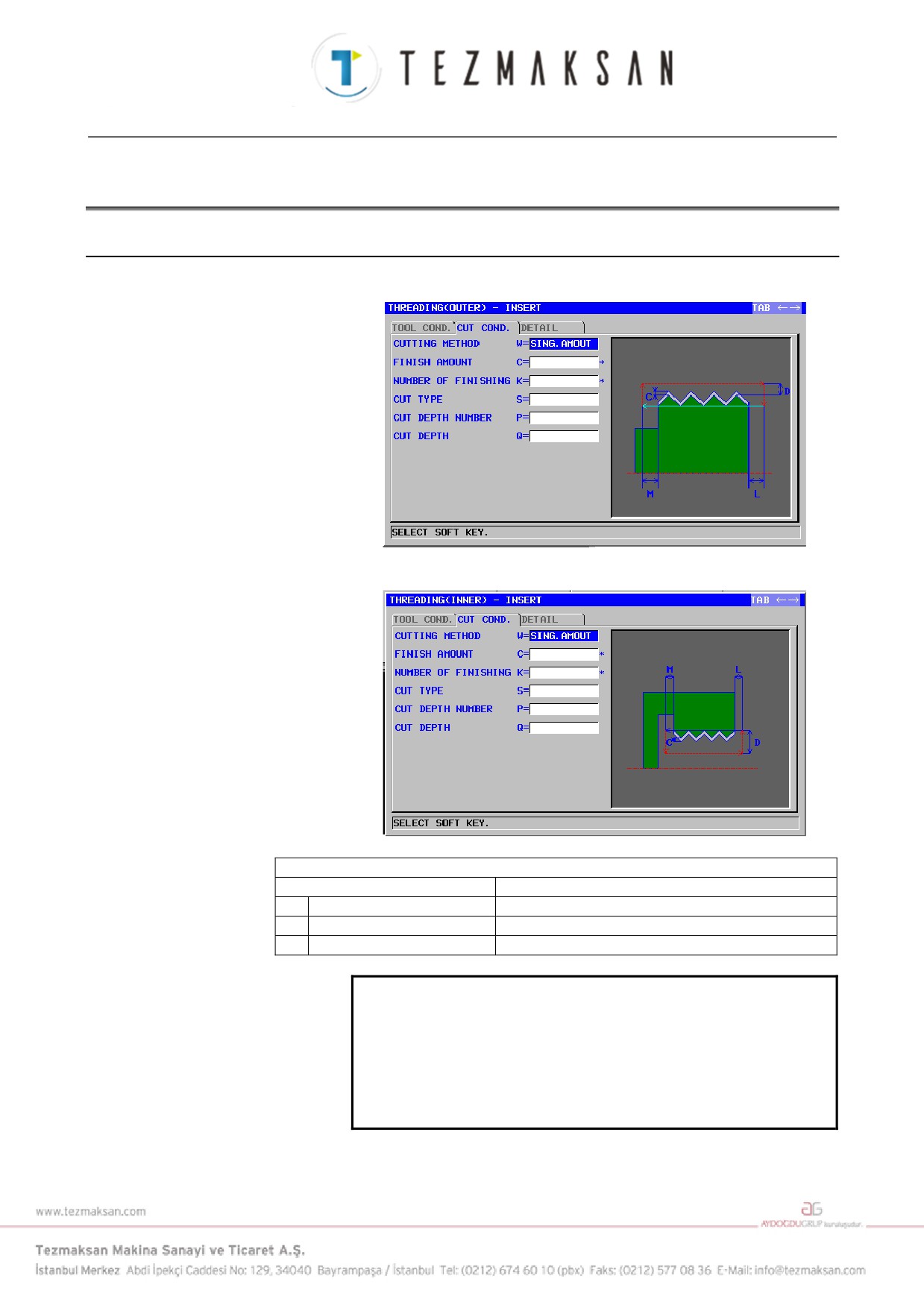

KESME KOŞULU

Veri öğesi

Anlamı

W

CUTTING METHOD

[SING.A]

: Sabit kesme miktarı, bir kenarlı kesme

[BOTH A] : Sabit kesme miktarı, çift kenarlı kesme

[STAG.A] : Sabit kesme miktarı, çift kenarlı zikzak diş çekme

[SING.D]

: Sabit kesme derinliği, bir kenarlı kesme

[BOTH D] : Sabit kesme derinliği, çift kenarlı kesme

[STAG.D] : Sabit kesme derinliği, çift kenarlı zikzak diş çekme

(KOPYA)

C*

FINISH AMOUNT

Diş çekme için X ekseni yönünde son işlem toleransı. Boş,

0 olarak kabul edilir. (yarıçap değeri, pozitif değer)

K*

NUMBER OF FINISHING

Son işlemlerin sayısı (pozitif değer)

(KOPYA)

S

CUT TYPE

[NUMBER] : Kesme sayısına göre diş çekme belirtir.

[DEPTH]

: Birinci kesme miktarına göre diş çekme belirtir.

(KOPYA)

P

CUT DEPTH NUMBER

Yüzey diş çekme için kesme sayısı (maks. 999, pozitif değer)

Açıklama) Son işlem kesme sayısı bulunmaz. Çift kenarlı

zikzak diş çekme durumunda, çift bir kesme sayısı

belirtmeye dikkat edin. Kesme sayısı tek olarak

belirtilirse, yalnızca bir ek çift kenarlı zikzak diş

çekme işlemi gerçekleştirilir. Bu veri öğeleri,

yalnızca [NUMBER] seçildiğinde gösterilir.

Q

CUT DEPTH

Yüzey diş çekme işlemi başına kesme derinliği

(yarıçap değeri, pozitif değer)

Açıklama) Kesme sayısı, kesmenin derinliği ve kesme

yöntemiyle belirlenir.

AYRINTI

Veri öğesi

Anlamı

Z

APROCH MOTION

[Z→X]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde ve sonra

X ekseni yönünde hareket eder. (Harici vida için

başlangıç değeri)

[X→Z]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, Z ekseni yönünde ve sonra

X ekseni yönünde hareket eder. (Dahili vida için

başlangıç değeri)

[2 AXES]

: Geçerli konumdan parça işleme başlangıç

noktasına kadar takım, eşzamanlı olarak X ve

Z ekseni yönlerinde hareket eder.

D

SURFACE CLEARANCE

X ekseni yönünde vida sırtı ve parça işleme başlangıç noktası

(yaklaşım noktası) arasındaki mesafe (yarıçap değeri, pozitif

değer)

Açıklama) Sistem, parametre No. 27156'ya (minimum kelepçe

değeri) başvurarak, veriyi başlangıç değeri olarak

ayarlar.

L

ENTRANCE CLEARANCE

Z ekseni yönünde vida başlangıç noktası ve parça işleme

başlangıç noktası (yaklaşım noktası) arasındaki mesafe

(yarıçap değeri, pozitif değer)

Açıklama) Sistem, parametre No. 27157'ye (minimum kelepçe

değeri) başvurarak, veriyi başlangıç değeri olarak

ayarlar.

- 558 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

2. TORNALAMA

AYRINTI

Veri öğesi

Anlamı

M

EXIT CLERANCE

Z ekseni yönünde vida bitiş noktası ve diş çekme işlemi bitiş

noktası arasındaki mesafe. (yarıçap değeri, pozitif değer)

Açıklama) Sistem, parametre No. 27158'e (minimum kelepçe

değeri) başvurarak, veriyi başlangıç değeri olarak

ayarlar.

Y

CUT DEPTH DIRECTION

X ekseni Kesme yönüyle ilgili olarak,

[-X]

:

-X yönünde kesme yapar.

[+X]

:

+X yönünde kesme yapar.

Açıklama) Parametre No.27100#0 = 1 olduğunda bu veri

öğesi etkindir.

(KOPYA)

• Takım yolu

Harici diş çekme

Dahili diş çekme

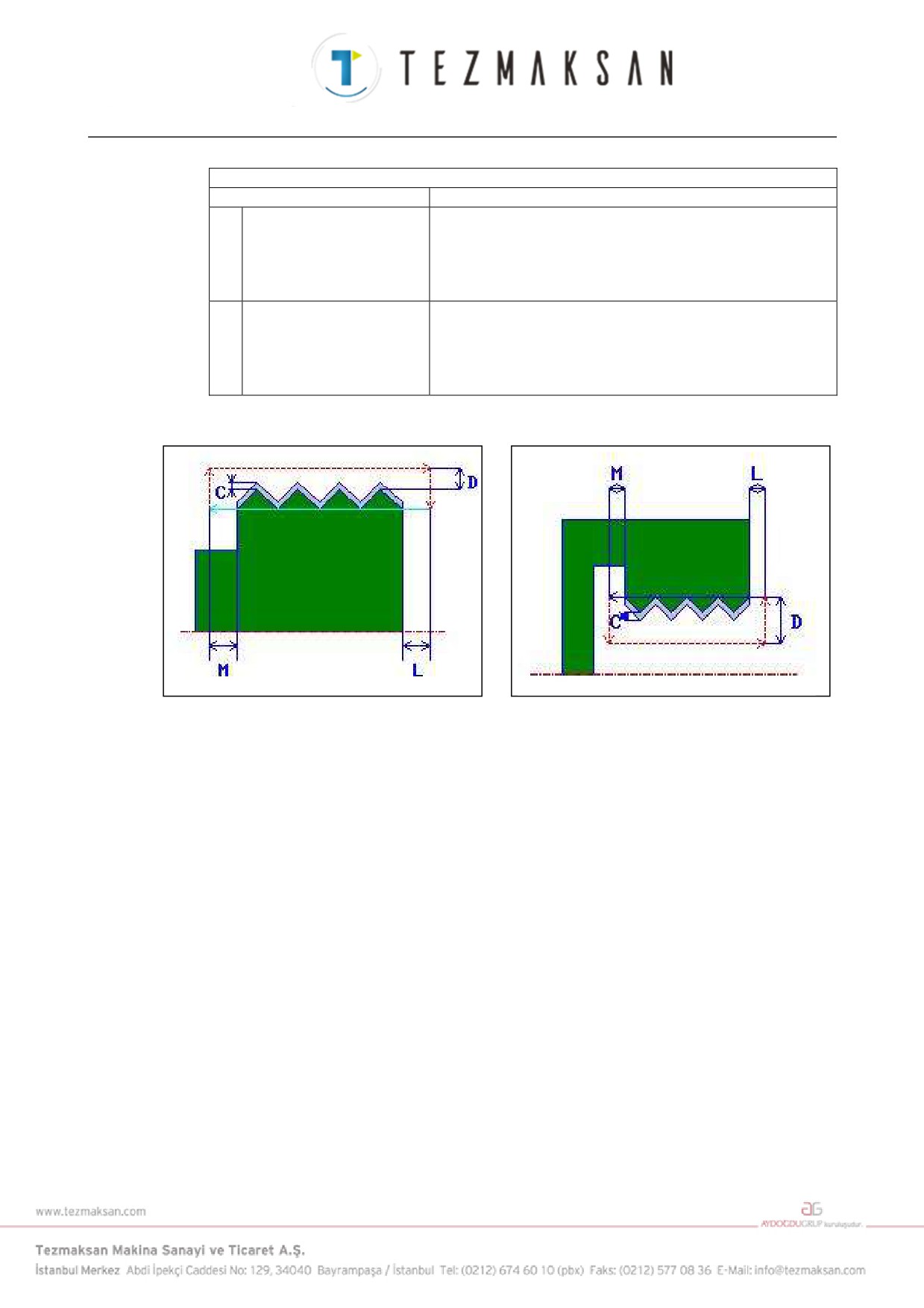

<1> Takım, hızlı hareketle "thread start point

+ thread surface

clearance

(X ekseni yönünde D)" konumuna ve vida girişi

temizleme konumuna (Z ekseni yönünde L) hareket eder.

<2> Diş çekme, belirtilen bir kesme yöntemi kullanılarak

gerçekleştirilir. Z yönünde diş çekme bitiş noktası, vida bitiş

noktası dışında vida çıkışı temizlemedir.

<3> [NUMBER] kesme tipi olarak belirtilmişse, diş çekme,

[NUMBER] değeri kadar gerçekleştirilir. [DEPTH] belirtilmişse,

bu miktar, birinci kesmede kullanılır ve belirtilen vida şekli elde

edilinceye kadar diş çekme gerçekleştirilir.

<4> Tüm kısımlar kesildiğinde takım, çabuk hareket hızında X ekseni

yönünde "cut-in start position + clearance (L)" konumuna geri

çekilir.

- 559 -

2. TORNALAMA

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

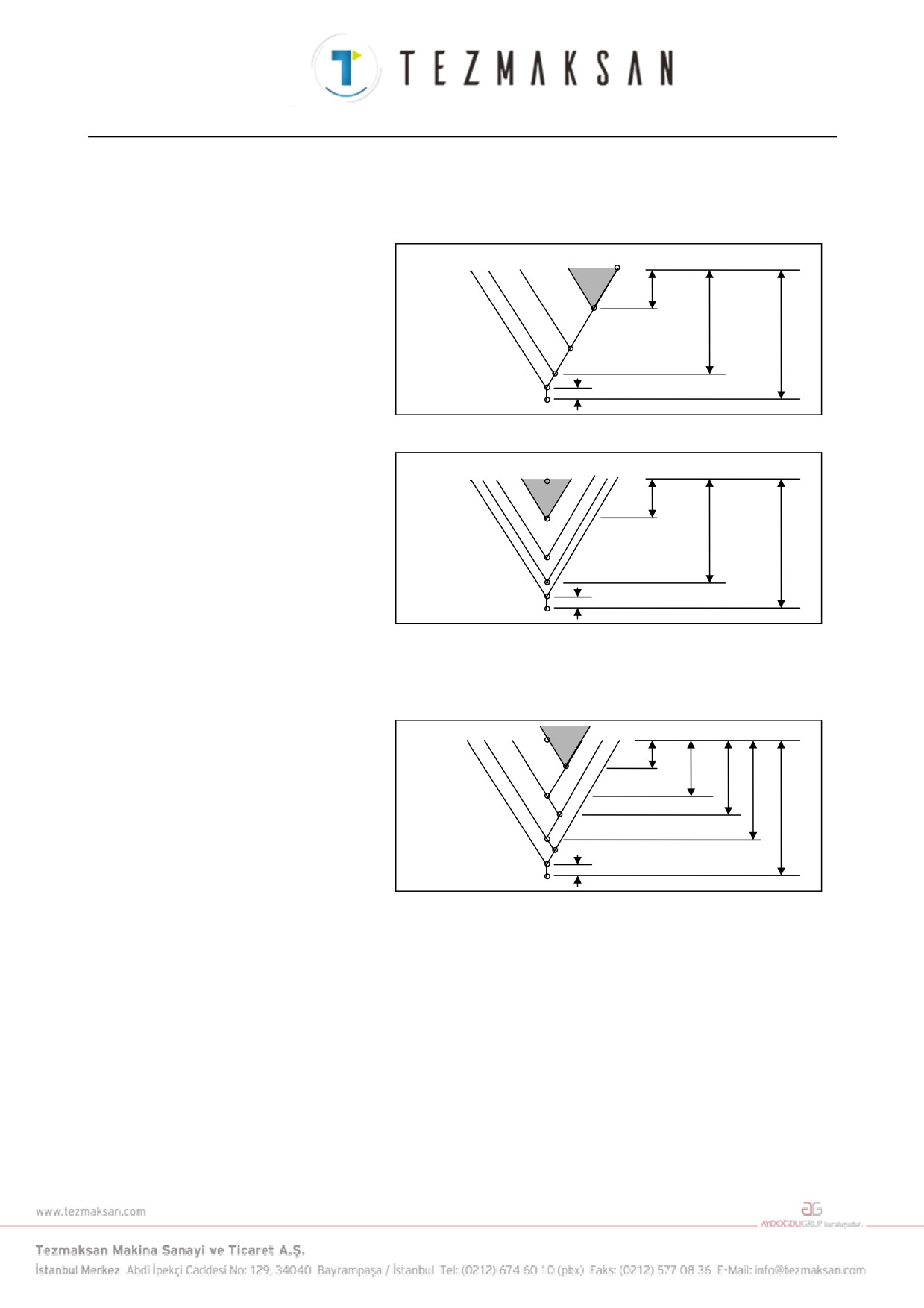

- Kesme yöntemleriyle ilgili ayrıntılar için aşağıdaki genişletmelere bakın.

[SING.A]

: Sabit kesme miktarı, bir kenarlı kesme

d1=D

dn=

Dsqrt(n)

H

u

[BOTH A]

: Sabit kesme miktarı, çift kenarlı kesme

d1=D

dn=

Dsqrt(n)

H

u

H=Vida sırtının yüksekliği, D=Kesme miktarı, u=Son işlem toleransı

[STAG.A]

: Sabit kesme miktarı, çift kenarlı zikzak diş çekme

d1=D

dn-2

dn-1

dn

H

u

d_n-2 = D sqrt(n-2)

d_n-1 = (D(sqrt(n-2) + sqrt(n)))/2

d_n = D sqrt(n)

Kesme miktarı, minimum kesme miktarından küçük olduğunda

(parametre No. 27145), kesme miktarı, minimum kesme miktarına

kelepçelenir.

- 560 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

2. TORNALAMA

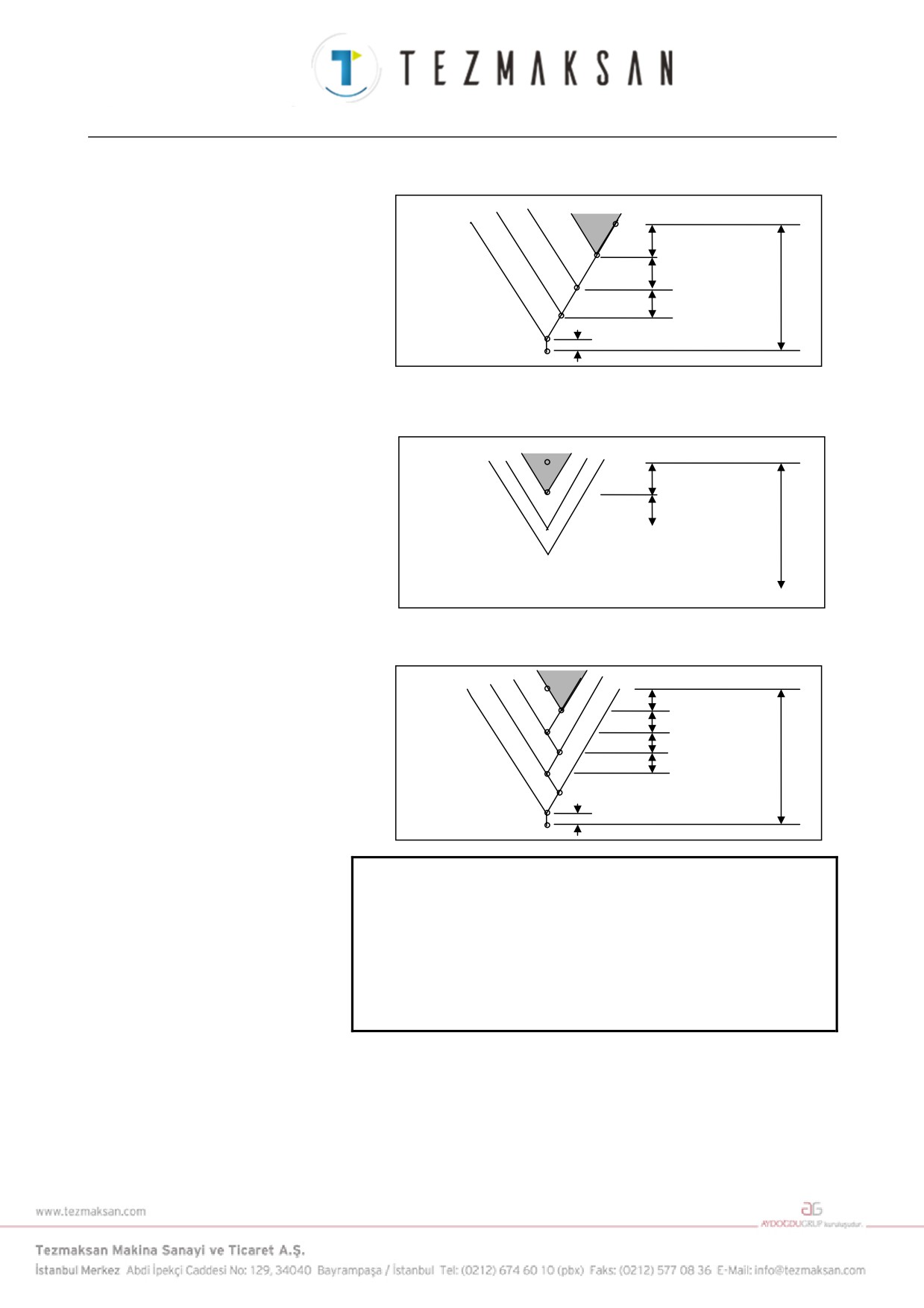

[SING.D]

: Sabit kesme derinliği, bir kenarlı kesme

D

D

H

D

u

[BOTH D]

: Sabit kesme derinliği, çift kenarlı kesme

D

D

[STAG.D]

: Sabit kesme derinliği, çift kenarlı zikzak diş çekme

D

D

D

H

D

u

NOT

Minimum kesme miktarına bağlı olarak, belirtilen

kesme sayısı fazla olabilir. Bu durumda diş çekme,

belirtilen kesme sayısından daha az bir kesme

sayısıyla gerçekleştirilir.

Yapılan kesme sayısı aslında bir hesaplama

hatasından dolayı belirtilen kesme sayısından

farklılık gösterebilir.

- 561 -

2. TORNALAMA

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

2.4.2

Diş Çekme için Sabit Formlu Şekil Komut Satırları

Genel amaçlı vida: G1460 (ZX düzlemi)

Erkek vida)

Dişi vida)

KONUM/BOYUT

Veri öğesi

Anlamı

W

THREAD TYPE

[MALE]

: Diş çekme tipi olarak harici diş çekme

belirtildiğinde seçilir

[FEMALE] : Diş çekme tipi olarak dahili diş çekme

belirtildiğinde seçilir

X

START POINT (X)

Vida başlangıç noktasının X koordinatı

Z

START POINT (Z)

Vida başlangıç noktasının Z koordinatı

L

LEAD

Vida kılavuzu (yarıçap değeri, pozitif değer)

H

THREAD DEPTH

Vida derinliği (yarıçap değeri, pozitif değer)

Açıklama) Bir kılavuz girdikten sonra [CALC]'e

basarak vida derinliği otomatik olarak

hesaplanır.

A

END POINT (X)

Vida bitiş noktasının X koordinatı

B

END POINT (Z)

Vida bitiş noktasının Z koordinatı

NOT

Genel amaçlı bir vidanın vida derinliği, parametre

No.

27150'den

(harici) ya da parametre No.

27151'den (dahili) ve vida kılavuzundan hesaplanır.

- 562 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

2. TORNALAMA

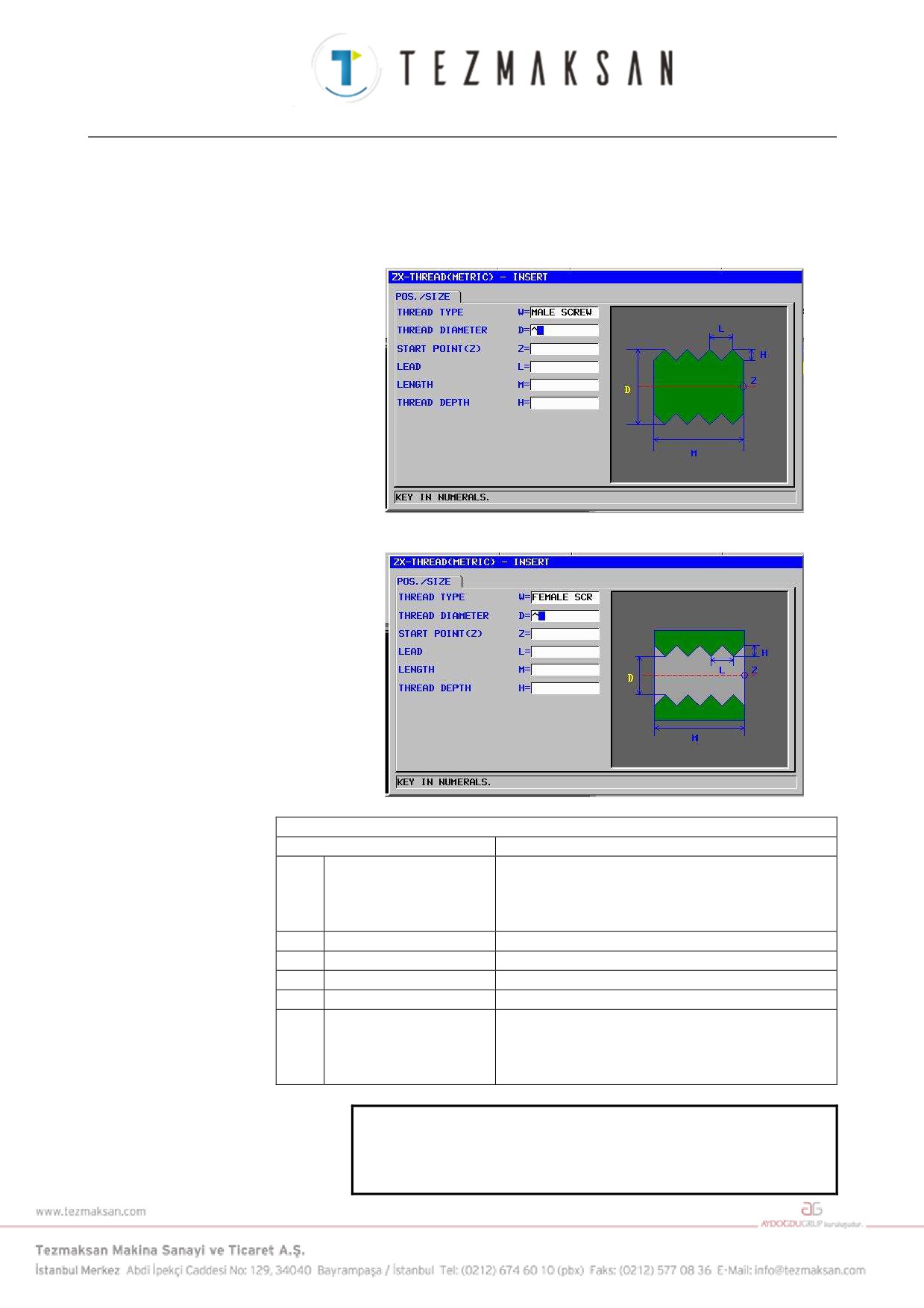

Metrik vida: G1461 (ZX düzlemi)

Bir metrik vida kesilir. Yalnızca bir düz vida işleme tabi tutulur.

60 derecelik takım açısının ayarlandığından emin olun.

Erkek vida)

Dişi vida)

KONUM/BOYUT

Veri öğesi

Anlamı

W

THREAD TYPE

[MALE]

: Diş çekme tipi olarak harici diş çekme

belirtildiğinde seçilir

[FEMALE] : Diş çekme tipi olarak dahili diş çekme

belirtildiğinde seçilir

D

THREAD DIAMETER

Vida çapı (pozitif değer)

Z

START POINT (Z)

Vida başlangıç noktasının Z koordinatı

L

LEAD

Vida hatvesi (yarıçap değeri, pozitif değer)

M

LENGTH

Vida uzunluğu (yarıçap değeri, pozitif değer)

H

THREAD DEPTH

Vida derinliği (yarıçap değeri, pozitif değer)

Açıklama) Bir vida derinliği, vida hatvesi girildikten

sonra [CALC]'e basılarak otomatik

olarak hesaplanır.

NOT

Bir metrik vidanın vida derinliği, parametre No.

27152'den (harici) ya da parametre No. 27153'den

(dahili) ve bir vida hatvesinden hesaplanır.

- 563 -

2. TORNALAMA

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

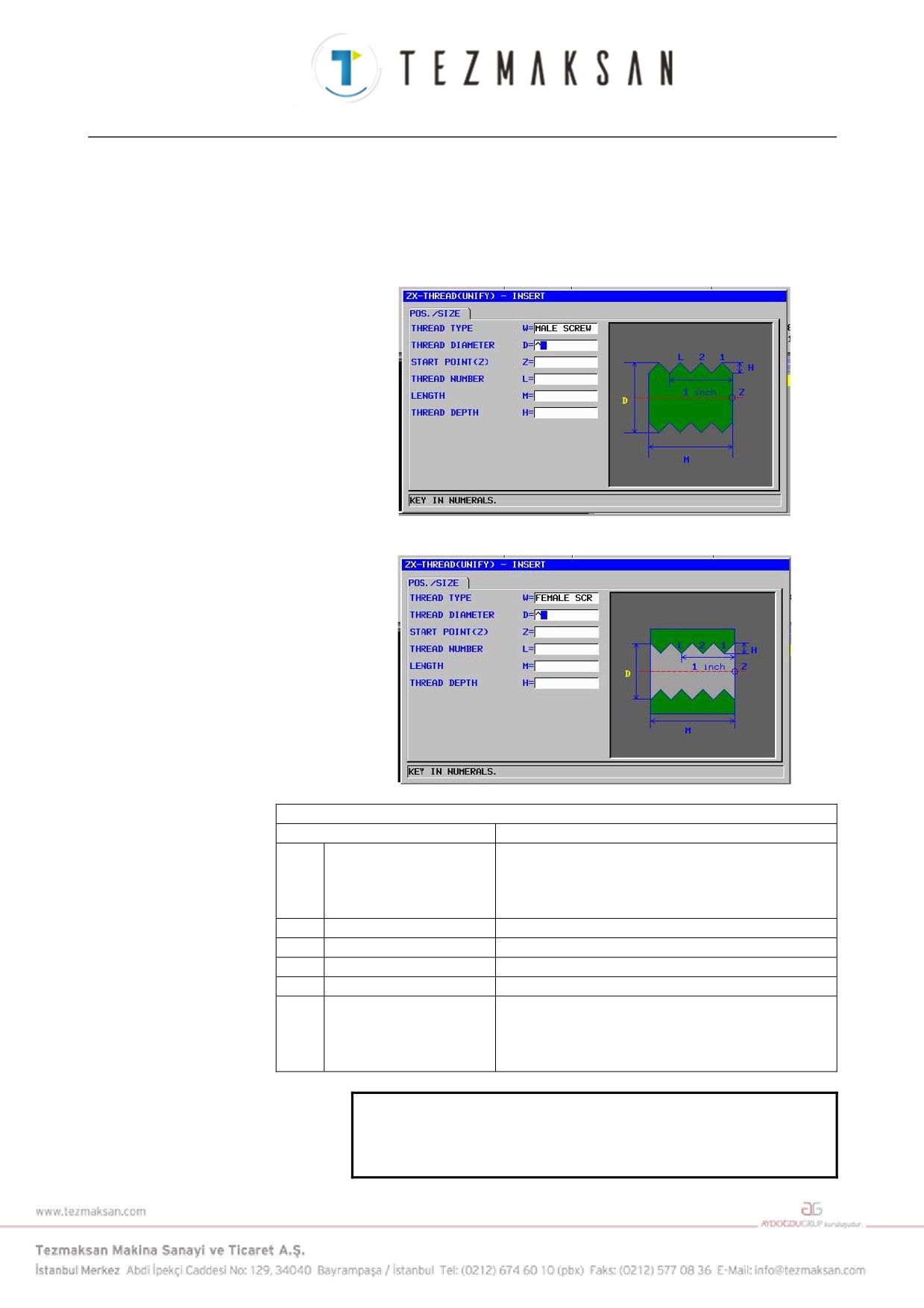

Birleşik vida: G1462 (ZX düzlemi)

Bir birleşik vida kesilir. Sadece bir düz vida işleme tabi tutulur. Bir birleşik

vida için, vida hatvesinin yerine, "number of thread crests/inch" kullanılır.

60 derecelik bir takım açısı ayarladığınızdan emin olun.

Erkek vida)

Dişi vida)

KONUM/BOYUT

Veri öğesi

Anlamı

W

THREAD TYPE

[MALE]

: Diş çekme tipi olarak harici vida

belirtilmişse seçilir

[FEMALE] : Diş çekme tipi olarak dahili vida

belirtilmişse seçilir

D

THREAD DIAMETER

Vida çapı (pozitif değer)

Z

START POINT (Z)

Vida başlangıç noktasının Z koordinatı

L

THREAD NUMBER

İnç başına vida sırtı sayısı

M

LENGTH

Vida uzunluğu (yarıçap değeri, pozitif değer)

H

THREAD DEPTH

Vida derinliği (yarıçap değeri, pozitif değer)

Açıklama) Bir vida derinliği, bir vida sayısı

girildikten sonra [CALC]'e basılarak

otomatik olarak hesaplanır.

NOT

Bir birleşik vidanın vida derinliği parametre

No.27152'den (harici) ya da parametre No.27153'den

(dahili) ve bir vida sayısından hesaplanır.

- 564 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

2. TORNALAMA

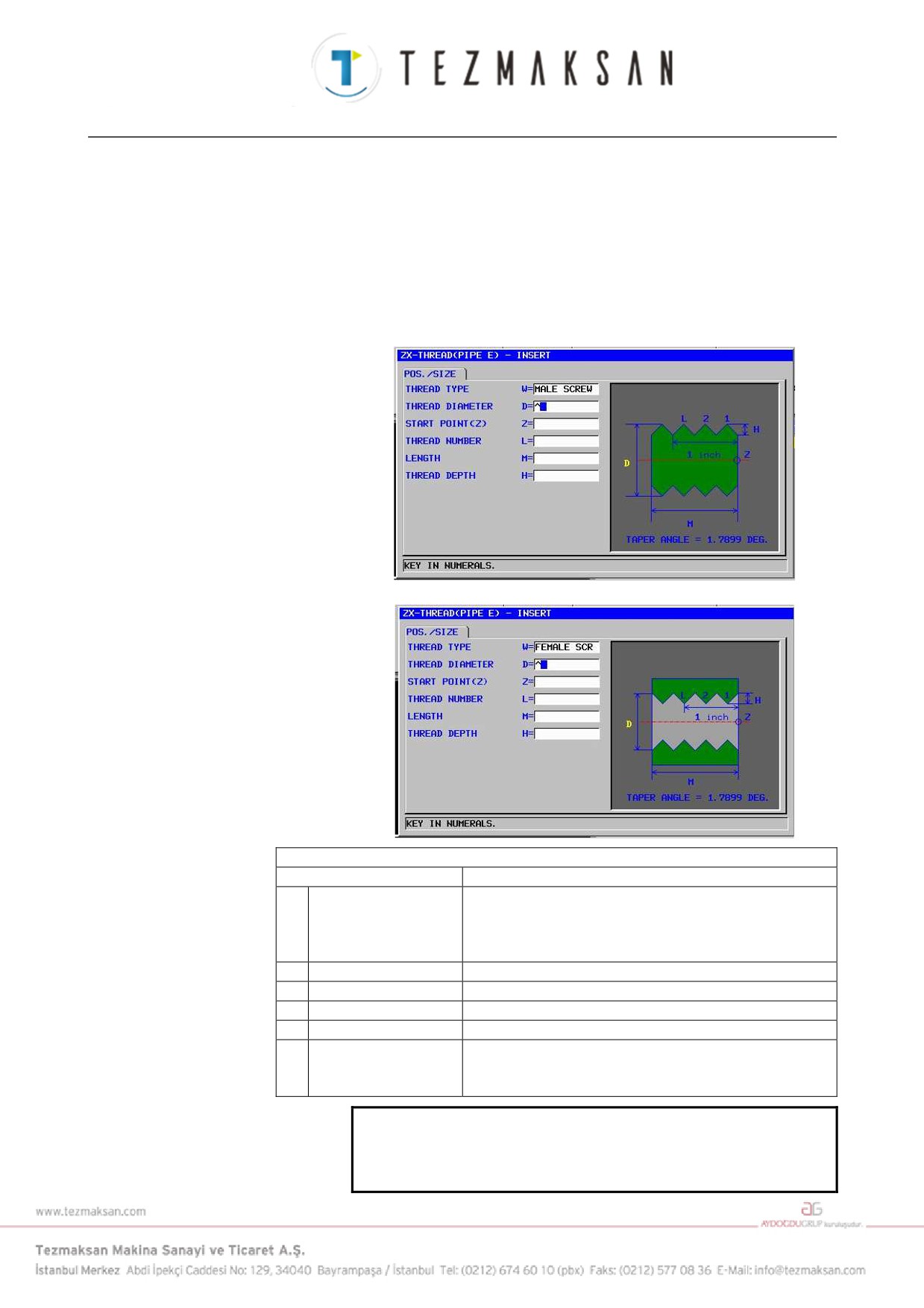

PT vidası: G1463 (borular için sivrileştirilmiş vida, ZX düzlemi)

Bir PT vidası

(borular için sivrileştirilmiş vida) kesilir. Sadece bir

sivrileştirilmiş (1,7899 derecelik açıyla sivrileştirilmiş) vida işleme tabi

tutulur. 55 derecelik bir takım açısı ayarladığınızdan emin olun. Bir harici

vidanın (erkek vida) sivrileştirme şekli, bir boş parçanın bitiş yüzünün çok

küçük bir çap kısmını temsil ettiğindeki gibidir. Bir dahili vidanın (dişi

vida) sivrileştirme şekli, bir boş parçanın bitiş yüzünün çok büyük bir çap

kısmını temsil ettiğindeki gibidir.

Erkek vida)

Dişi vida)

KONUM/BOYUT

Veri öğesi

Anlamı

W

THREAD TYPE

[MALE]

: Diş çekme tipi olarak harici vida belirtilmişse

seçilir.

[FEMALE] : Diş çekme tipi olarak dahili vida belirtilmişse

seçilir

D

THREAD DIAMETER

Vida çapı (pozitif değer)

Z

START POINT (Z)

Vida başlangıç noktasının Z koordinatı

L

THREAD NUMBER

İnç başına vida sırtı sayısı

M

LENGTH

Vida uzunluğu (yarıçap değeri, pozitif değer)

H

THREAD DEPTH

Vida derinliği (yarıçap değeri, pozitif değer)

Açıklama) Bir vida derinliği, bir vida sayısı girildikten sonra

[CALC]'e basılarak otomatik olarak hesaplanır.

NOT

Bir

PT vidasının vida derinliği, parametre

No.27154'ten (harici) ya da parametre No. 27155'ten

(dahili) ve bir vida sayısından hesaplanır.

- 565 -

2. TORNALAMA

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

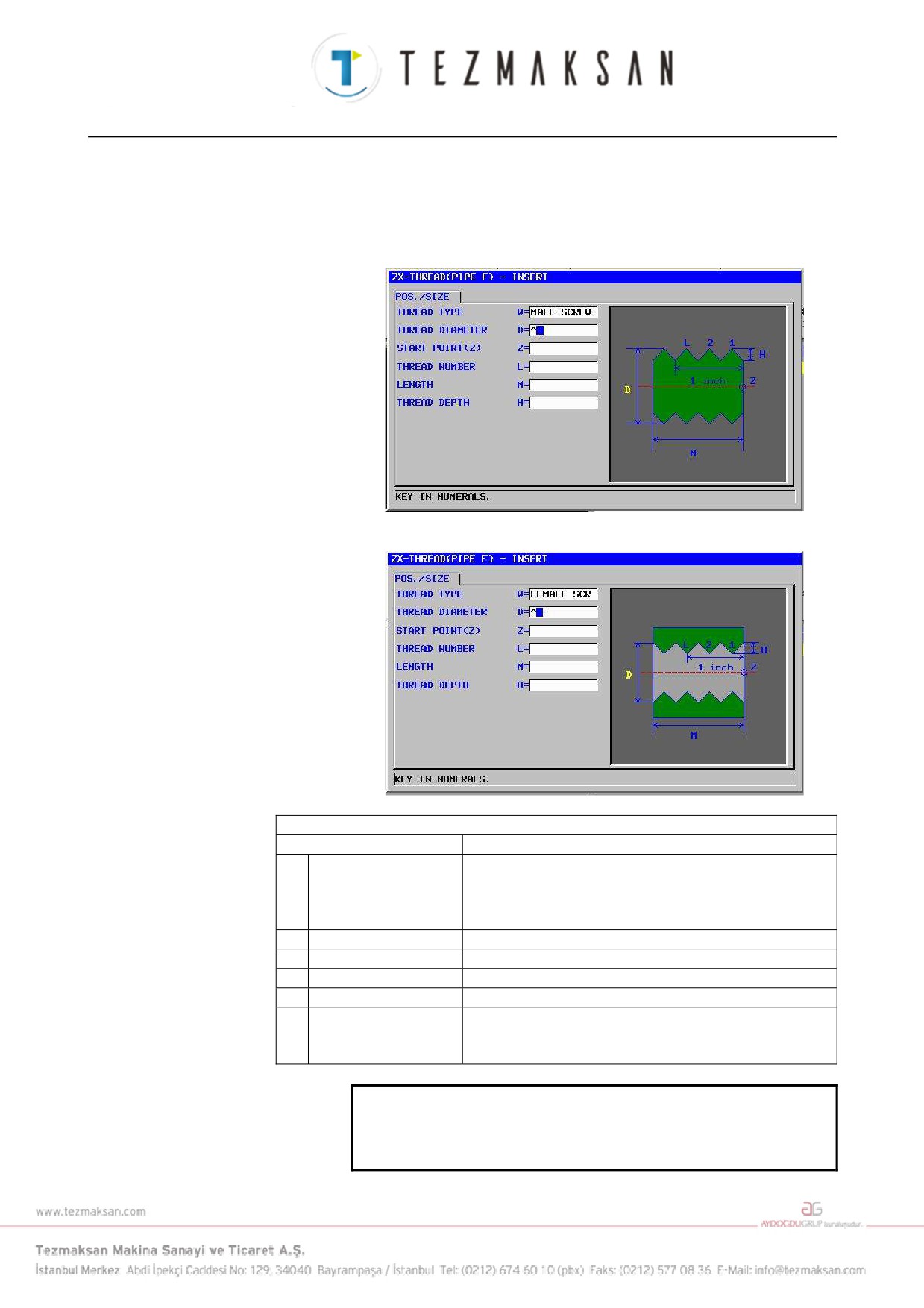

PF vidası: G1464 (borular için sivrileştirilmiş vida, ZX düzlemi)

Bir PF vidası (borular için paralel vida) kesilir. Sadece bir düz vida işleme

tabi tutulur. 55 derecelik bir takım açısı ayarladığınızdan emin olun.

Erkek vida)

Dişi vida)

KONUM/BOYUT

Veri öğesi

Anlamı

W

THREAD TYPE

[MALE]

: Diş çekme tipi olarak harici vida belirtilmişse

seçilir

[FEMALE] : Diş çekme tipi olarak dahili vida belirtilmişse

seçilir

D

THREAD DIAMETER

Vida çapı (pozitif değer)

Z

START POINT (Z)

Vida başlangıç noktasının Z koordinatı

L

THREAD NUMBER

İnç başına vida sırtı sayısı

M

LENGTH

Vida uzunluğu (yarıçap değeri, pozitif değer)

H

THREAD DEPTH

Vida derinliği (yarıçap değeri, pozitif değer)

Açıklama) Bir vida derinliği, bir vida sayısı girildikten sonra

[CALC]'e basılarak otomatik olarak hesaplanır.

NOT

Bir

PF vidasının vida derinliği, parametre

No.27154'ten (harici) ya da parametre No. 27155'ten

(dahili) ve bir vida sayısından hesaplanır.

- 566 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

2. TORNALAMA

2.5

TORNALAMAYLA ARKA BİTİŞ YÜZÜ İŞLEME

2.5.1

Arka Bitiş Yüzü İşleme

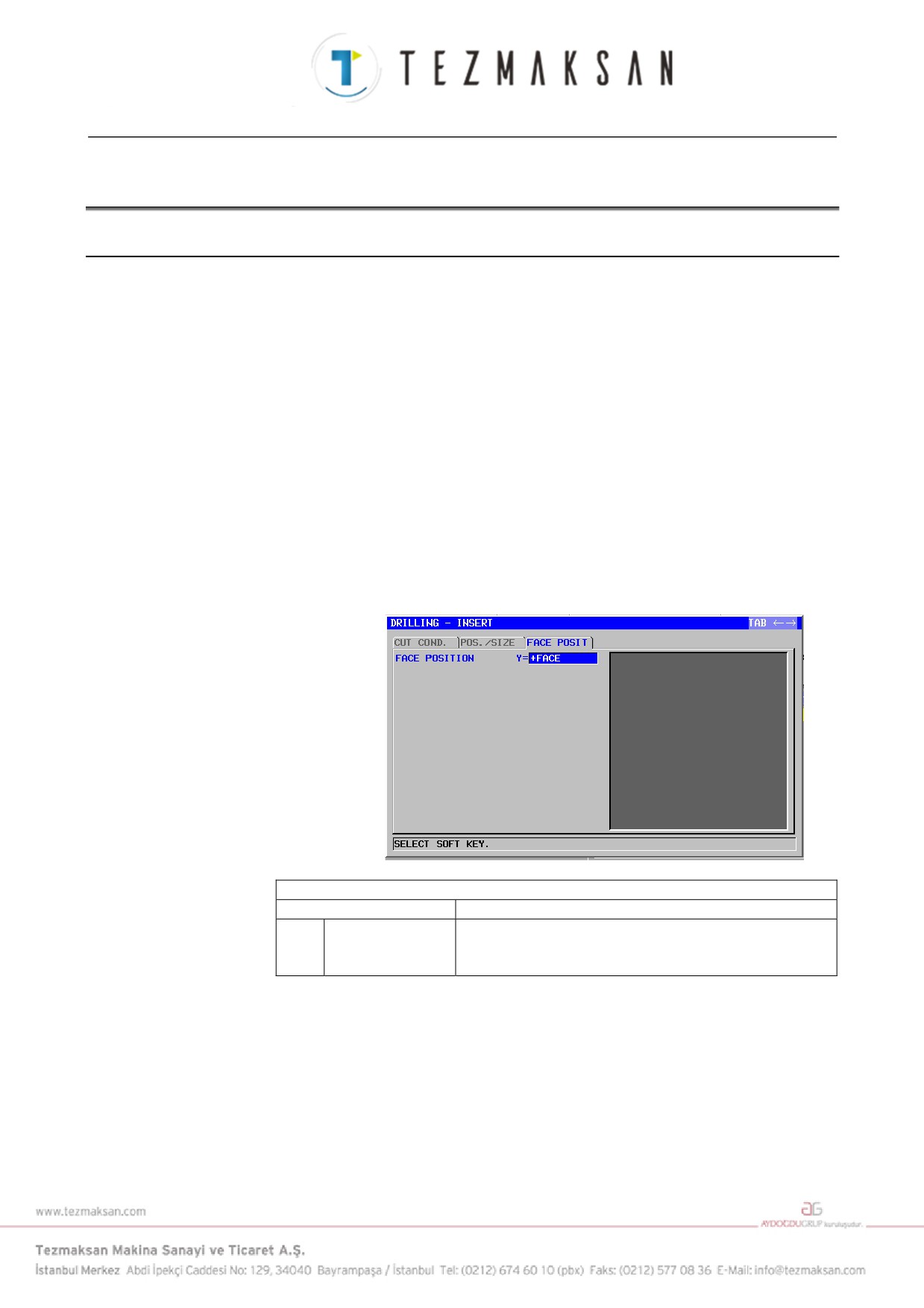

Parametre No. 27100'ün bit 4'ün 1'e ayarlanarak, "FACE POSITION"

giriş öğesi, takip eden menüde görüntülenir. Bu veri girilerek, arka yüz

işleme etkinleştirilir.

1. Delik delme - Merkez delik açma : G1100

2. Delik delme - Delik açma : G1101

3. Delik delme - Kılavuz çekme : G1102

4. Delik delme - Raybalama : G1103

5. Delik delme - Baralama : G1104

6. Tornalama - Bitiş yüzü tornalama : G1122

7. Tornalama - Bitiş yüzü yarı son işlemi : G1125

8. Tornalama - Bitiş yüzü son işlemi : G1128

9. Oluk tornalama - Bitiş yüzü tornalama : G1132

10. Oluk tornalama - Bitiş yüzü tornalama ve son işlemi: G1135

11. Oluk tornalama - Bitiş yüzü son işlemi : G1138

Örnek) Delik açma : G1101

YÜZ KONUMU

Veri öğesi

Anlamı

Y

FACE POSITION

[+FACE ]: Aşağıdaki şekle referansta bulunur (+ bitiş yüzü).

(başlangıç değeri)

[-FACE ]: Aşağıdaki şekle referansta bulunur (- bitiş yüzü).

- 567 -

2. TORNALAMA

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

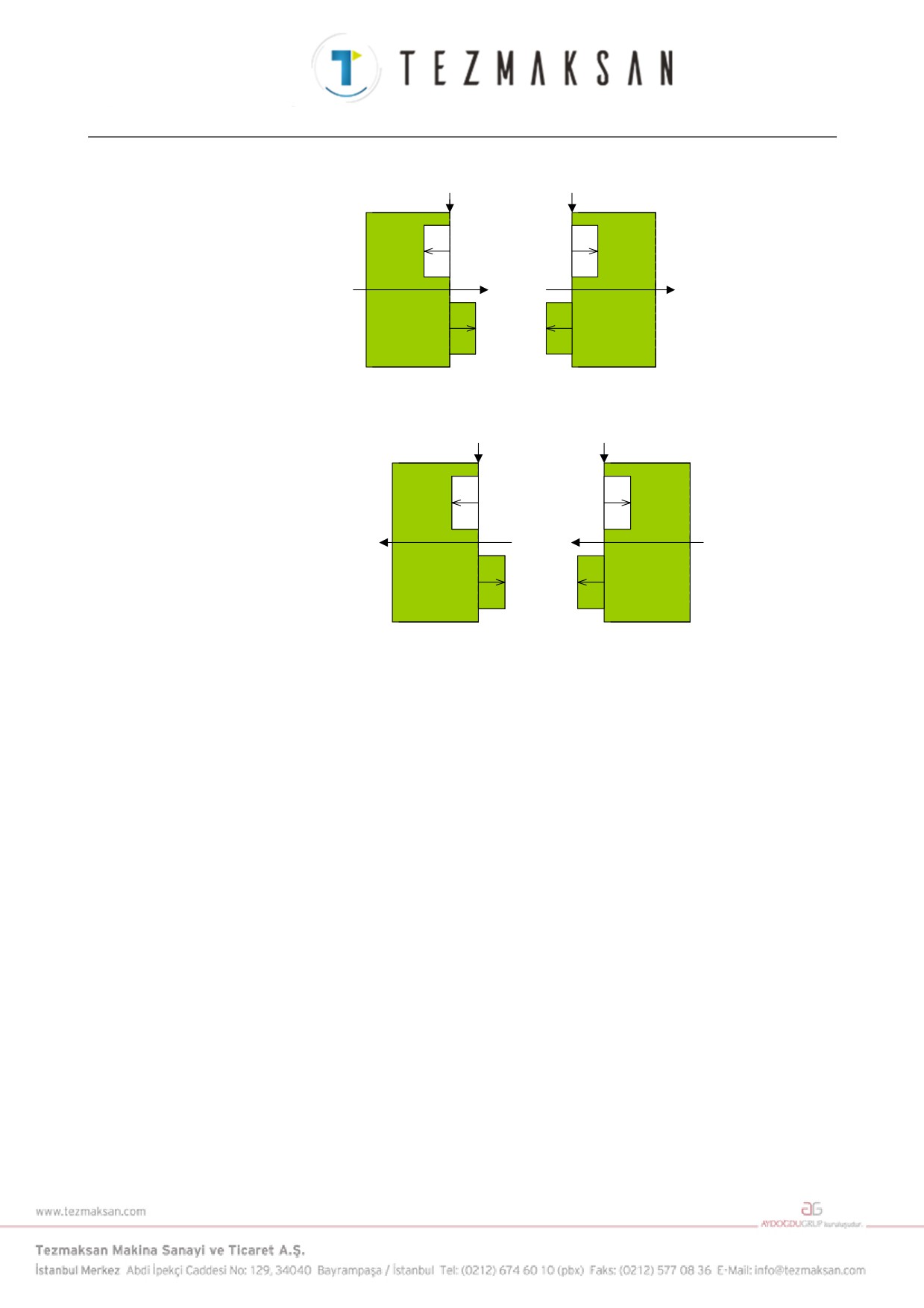

Referans konumu

Referans konumu

(-)

Derinlik

Derinlik

(-)

+Z

+Z

(+)

Yükseklik

Yükseklik

(+)

+bitiş yüzü

- bitiş yüzü

Referans konumu

Referans konumu

(-)

Derinlik

Derinlik

(-)

+Z

+Z

(+)

Yükseklik

Yükseklik

(+)

- bitiş yüzü

+ bitiş yüzü

- 568 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

3. EĞİK YÜZ PARÇA İŞLEME (KOORDİNAT DÖNÜŞTÜRME)

3

EĞİK YÜZ PARÇA İŞLEME

(KOORDİNAT DÖNÜŞTÜRME)

NOT

MANUAL GUIDE i ile eğik yüz işlemeyi kullanmak

için, üç boyutlu koordinat dönüştürme fonksiyonu

seçeneği gereklidir.

Ayrıntılar için takım tezgahı üreticisi tarafından

yayımlanan ilgili kılavuza başvurun.

- 569 -

3.EĞİK YÜZ PARÇA İŞLEME (KOORDİNAT DÖNÜŞTÜRME) OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

3.1

DESTEKLENEN TEZGAH YAPILANDIRMASI

Bir MANUAL GUIDE i ile, bir tezgah döndürme ve takım döndürme

karışımı olan eğik yüz işleme belirtilebilir.

Kullanılmış bir tezgah yapılandırmasını destekleyen bu parametreler

önceden ayarlanmış olmalıdırlar.

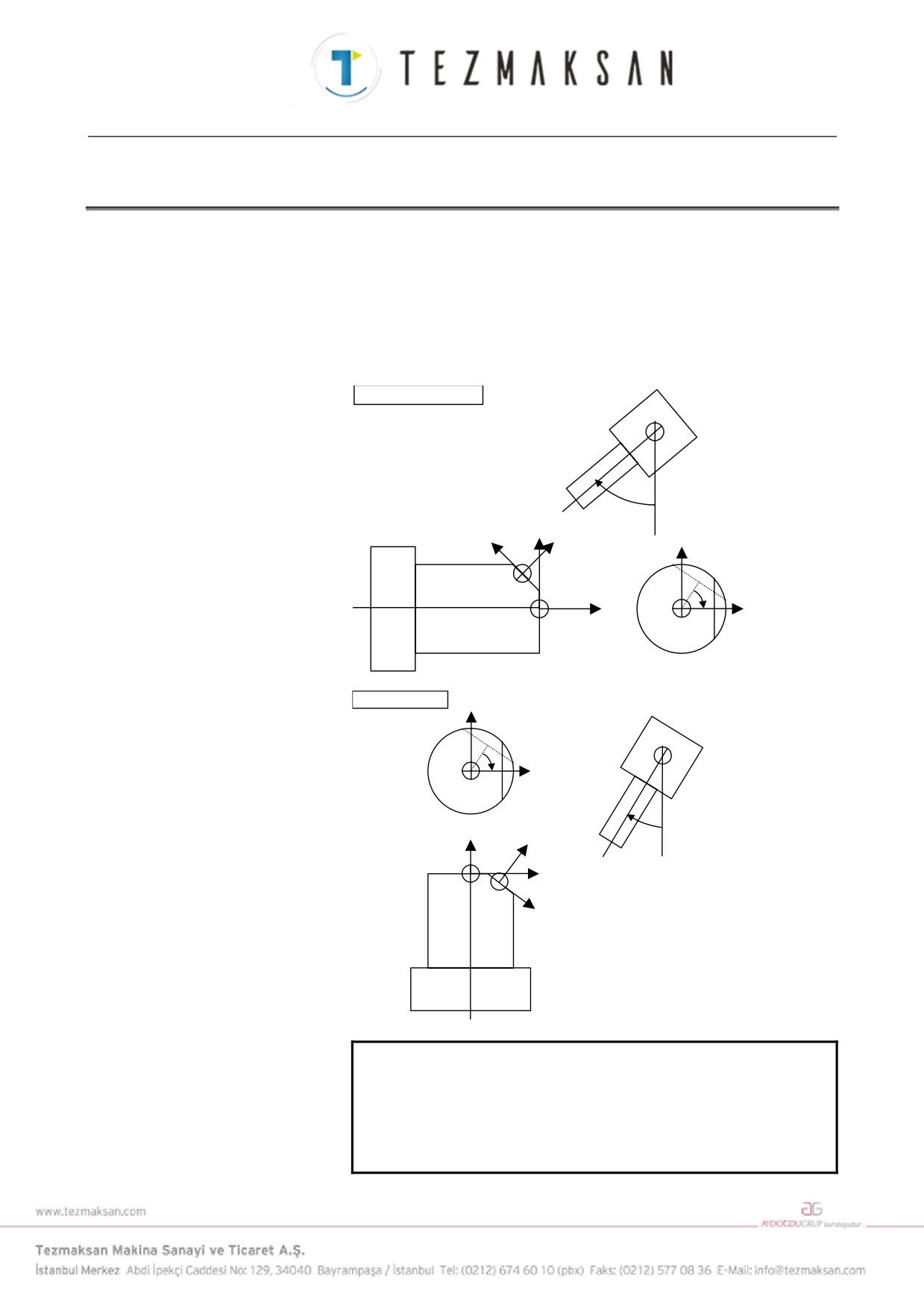

(1) Karışım tipi

Bu tip parça işleme tezgahları, iş parçasının döndürülmesi ve

takımın döndürülmesiyle bir eğik yüz işler.

Yatay tip

Takım

B

X

X'

Y

Z'

Z

X

C

İş parçası

Dikey tip

Y

X

C

Takım

Z

B

Z'

X

X'

İş parçası

NOT

C ekseninin Z ekseni etrafında döndüğü ve dönme

merkezinin Z ekseni üzerinde olduğu kabul edilir.

Ayrıca, B ekseninin Y ekseni etrafında döndüğü ve

dönme merkezinin Y ekseni üzerinde olduğu kabul

edilir.

- 570 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

3. EĞİK YÜZ PARÇA İŞLEME (KOORDİNAT DÖNÜŞTÜRME)

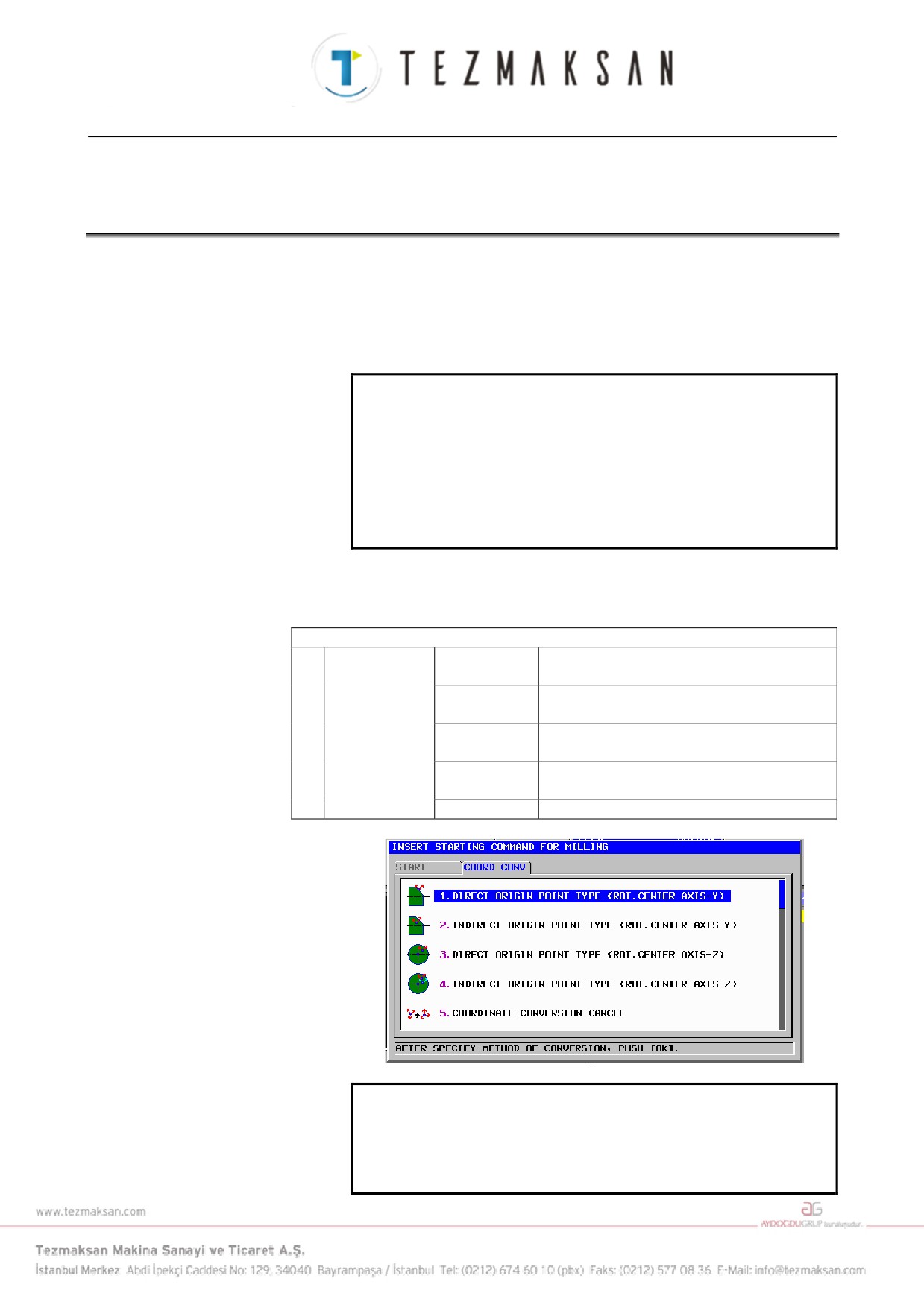

3.2

EĞİK YÜZ PARÇA İŞLEME KOMUTU

(KOORDİNAT DÖNÜŞTÜRME)

Eğik yüz parça işleme MANUAL GUIDE i ile yapılırsa, işlenecek eğik

yüzey ilk önce koordinat dönüştürme komutuyla belirtilmeli sonra

frezeleme için bir parça işleme programı girilmelidir.

Eğik yüz parça işleme tamamlandığı takdirde, koordinat dönüştürme iptali

belirtilmelidir.

NOT

Eğik yüz parça işleme, takip eden frezeleme

tipleriyle yapılabilir (hepsi XY düzlemi üzerinde):

1. Delik delme

2. Yüz Açma

3. Çevreleme

4. Cepte işleme

5. Oluk açma

Bir MANUAL GUIDE i ile, eğik yüz işleme koordinat dönüştürmeyi

yapabilmek için aşağıda listelenmiş olan G kodu komutları mevcuttur.

Koordinat dönüştürme

G1952

Doğrudan merkez belirtme

(Y ekseni üzerindeki dönme merkeziyle)

G1953

Dolaylı merkez belirtme

(Y ekseni üzerindeki dönme merkeziyle)

Komut satırı

G1954

Doğrudan merkez belirtme

(Z ekseni üzerindeki dönme merkeziyle)

G1955

Dolaylı merkez belirtme

(Z ekseni üzerindeki dönme merkeziyle)

G1959

Koordinat dönüştürme iptali

NOT

Koordinat dönüştürme için G kodu, frezeleme

başlangıç komutu menüsündeki "COORDINATE

CONVERSION" sekmesinden seçilebilir (frezeleme

menüsündeki [START]'a basılarak görüntülenir).

- 571 -

3.EĞİK YÜZ PARÇA İŞLEME (KOORDİNAT DÖNÜŞTÜRME) OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Doğrudan merkez belirtme (Y ekseni üzerindeki dönme merkeziyle): G1952

Bir parça işleme yüzeyi, eğik yüzün yeni iş parçası merkezi olarak

kullanılan nokta (referans noktası) etrafında döner.

KOORDİNAT DÖNÜŞTÜRME

Veri öğesi

Anlamı

U

NEW WORK ORIGIN X'

Eğik yüzün iş parçası merkezinin X koordinatı

V

NEW WORK ORIGIN Y'

Eğik yüzün iş parçası merkezinin Y koordinatı

W

NEW WORK ORIGIN Z'

Eğik yüzün iş parçası merkezinin Z koordinatı

R

SLANT ANGLE

Z eksenine bağlı işaretli açı. Dönme ekseninin

artı yönünden görüntülenen CW yönü pozitiftir.

(-90≤R≤90).

- 572 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

3. EĞİK YÜZ PARÇA İŞLEME (KOORDİNAT DÖNÜŞTÜRME)

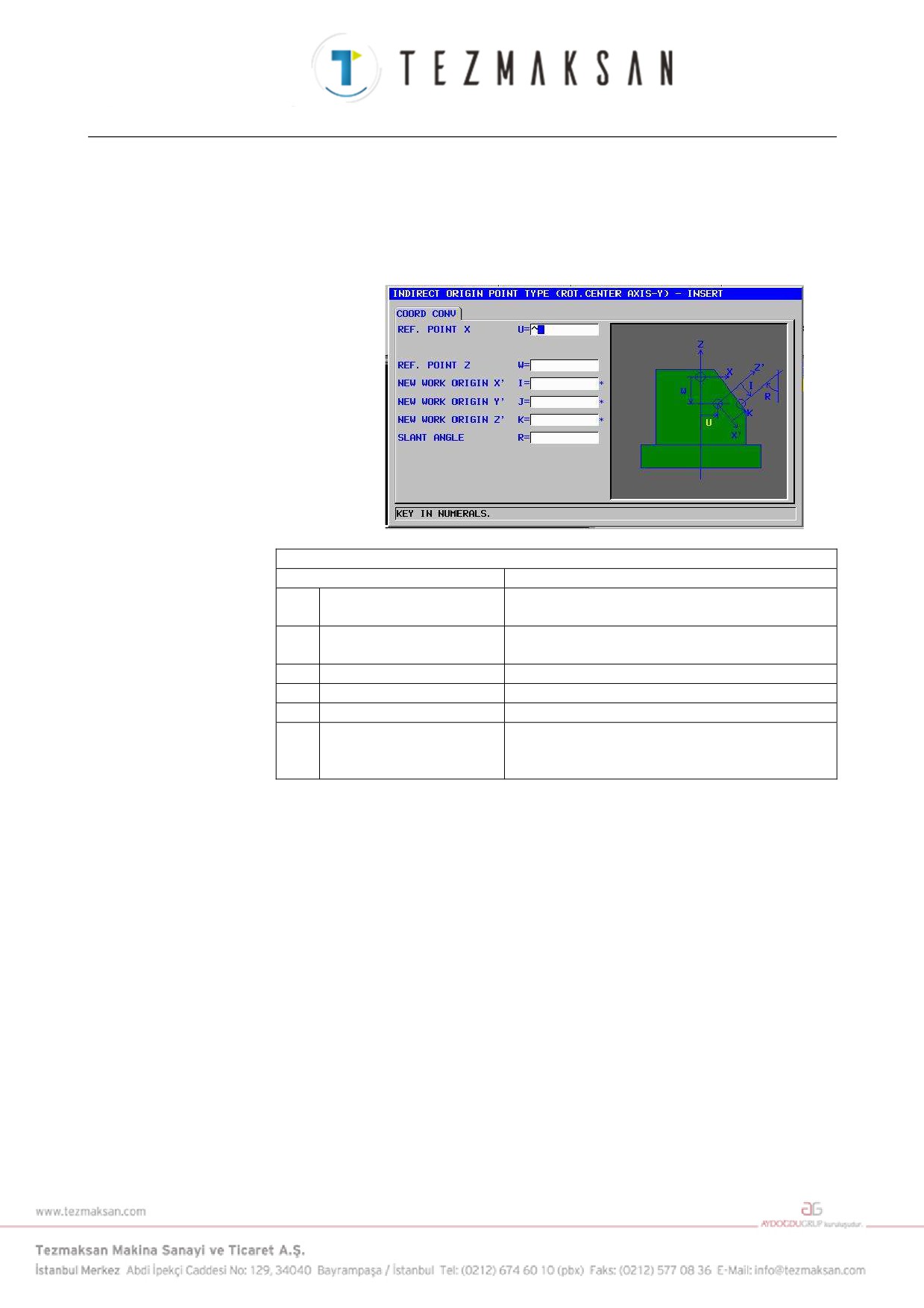

Dolaylı merkez belirtme (Y ekseni üzerindeki dönme merkeziyle): G1953

Bir parça işleme yüzeyi, belirtilmiş bir referans nokta etrafında döner ve

bir eğik yüzeyin iş parçası merkezi, yani yeni parça işleme yüzeyi, referans

noktasından olan mesafe baz alınarak belirtilmelidir.

(pozitif/negatif değer).

KOORDİNAT DÖNÜŞTÜRME

Veri öğesi

Anlamı

U

REF. POINT X

Referans noktasının X koordinatı

(dönmeden önce iş parçası koordinat sistemi)

W

REF. POINT Z

Referans noktasının Z koordinatı

(dönmeden önce iş parçası koordinat sistemi)

I

NEW WORK ORIGIN X'

Eğik yüzün iş parçası merkezinin X koordinatı

J

NEW WORK ORIGIN Y'

Eğik yüzün iş parçası merkezinin Y koordinatı

K

NEW WORK ORIGIN Z'

Eğik yüzün iş parçası merkezinin Z koordinatı

R

SLANT ANGLE

Z eksenine bağlı işaretli açı. Dönme ekseninin

artı yönünden görüntülenen CW yönü pozitiftir.

(-90≤R≤90).

- 573 -

3.EĞİK YÜZ PARÇA İŞLEME (KOORDİNAT DÖNÜŞTÜRME) OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

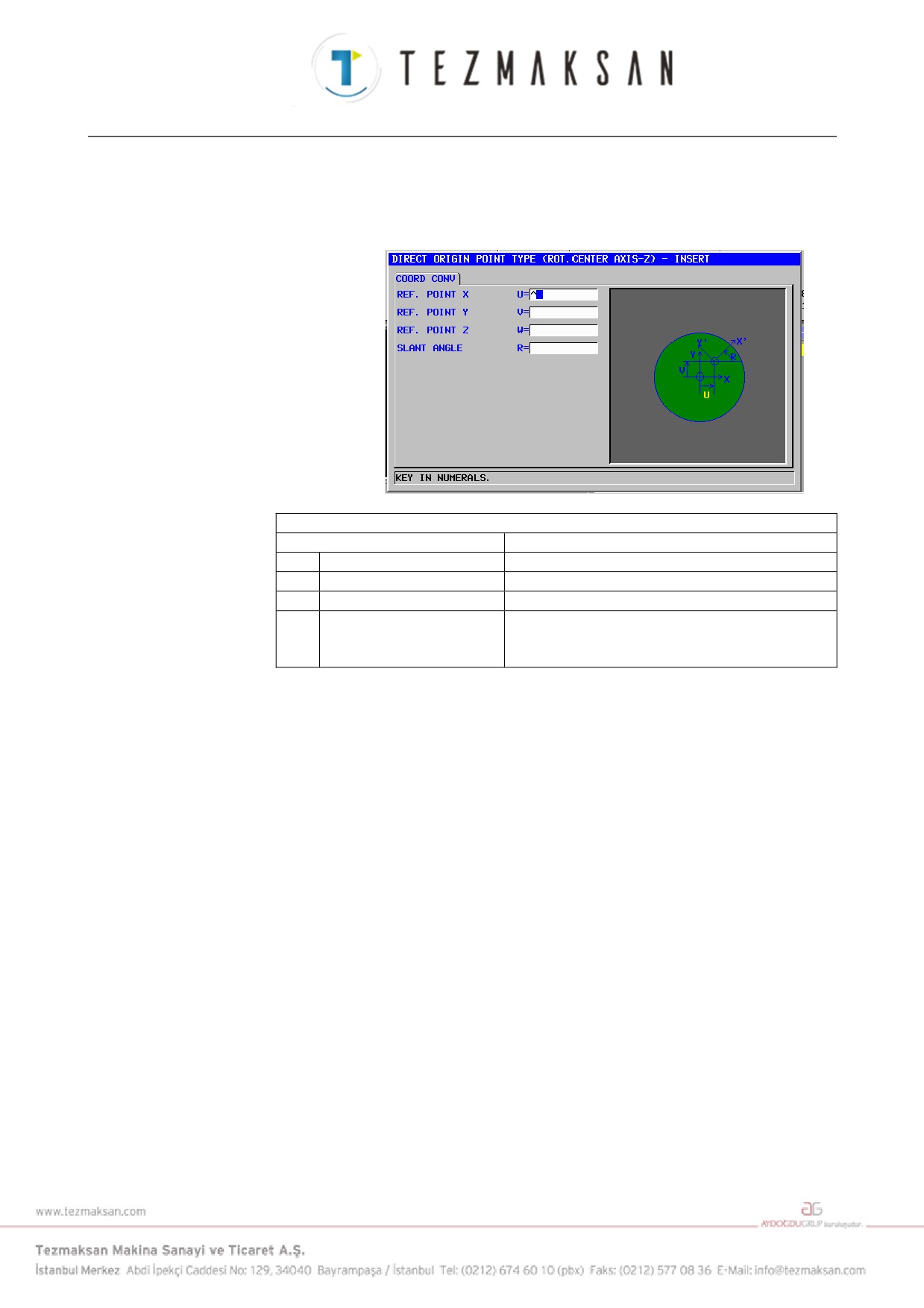

Doğrudan merkez belirtme (Z ekseni üzerindeki dönme merkeziyle): G1954

Parça işleme düzlemi, XY düzleminin iş parçası merkezi durumuna

gelecek olan yeni nokta (referans noktası) etrafında döner.

KOORDİNAT DÖNÜŞTÜRME

Veri öğesi

Anlamı

U

REF. POINT X

Bir yeni iş parçası merkezinin X koordinatı

V

REF. POINT Y

Bir yeni iş parçası merkezinin Y koordinatı

W

REF. POINT Z

Bir yeni iş parçası merkezinin Z koordinatı

R

SLANT ANGLE

X eksenine göre işaretli açı. Artı dönme ekseni

yönünden görüntülenen CW yönü pozitiftir

(-90≤R≤90).

- 574 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

3. EĞİK YÜZ PARÇA İŞLEME (KOORDİNAT DÖNÜŞTÜRME)

Dolaylı merkez belirtme (Z ekseni üzerindeki dönme merkeziyle): G1955

Parça işleme düzlemi, belirtilmiş bir referans noktası etrafında döner.

Referans noktasından olan mesafeyi belirterek (pozitif/negatif değer)

bir yeni parça işleme düzlemi olan XY düzleminin iş parçası merkezini

tayin edin.

KOORDİNAT DÖNÜŞTÜRME

Veri öğesi

Anlamı

U

REF. POINT X

Referans noktasının X koordinatı

(dönmeden önce iş parçası koordinat sistemi)

W

REF. POINT Y

Bir referans noktasının Y koordinatı

(dönmeden önce iş parçası koordinat sistemi)

I

NEW WORK ORIGIN X'

Eğik yüz iş parçası merkezinin X koordinatı

J

NEW WORK ORIGIN Y'

Eğik yüz iş parçası merkezinin Y koordinatı

K

NEW WORK ORIGIN Z'

Eğik yüz iş parçası merkezinin Z koordinatı

R

SLANT ANGLE

Z eksenine göre işaretli açı. Artı dönme ekseni

yönünden görüntülenen CW yönü pozitiftir

(-90≤R≤90).

- 575 -

3.EĞİK YÜZ PARÇA İŞLEME (KOORDİNAT DÖNÜŞTÜRME) OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

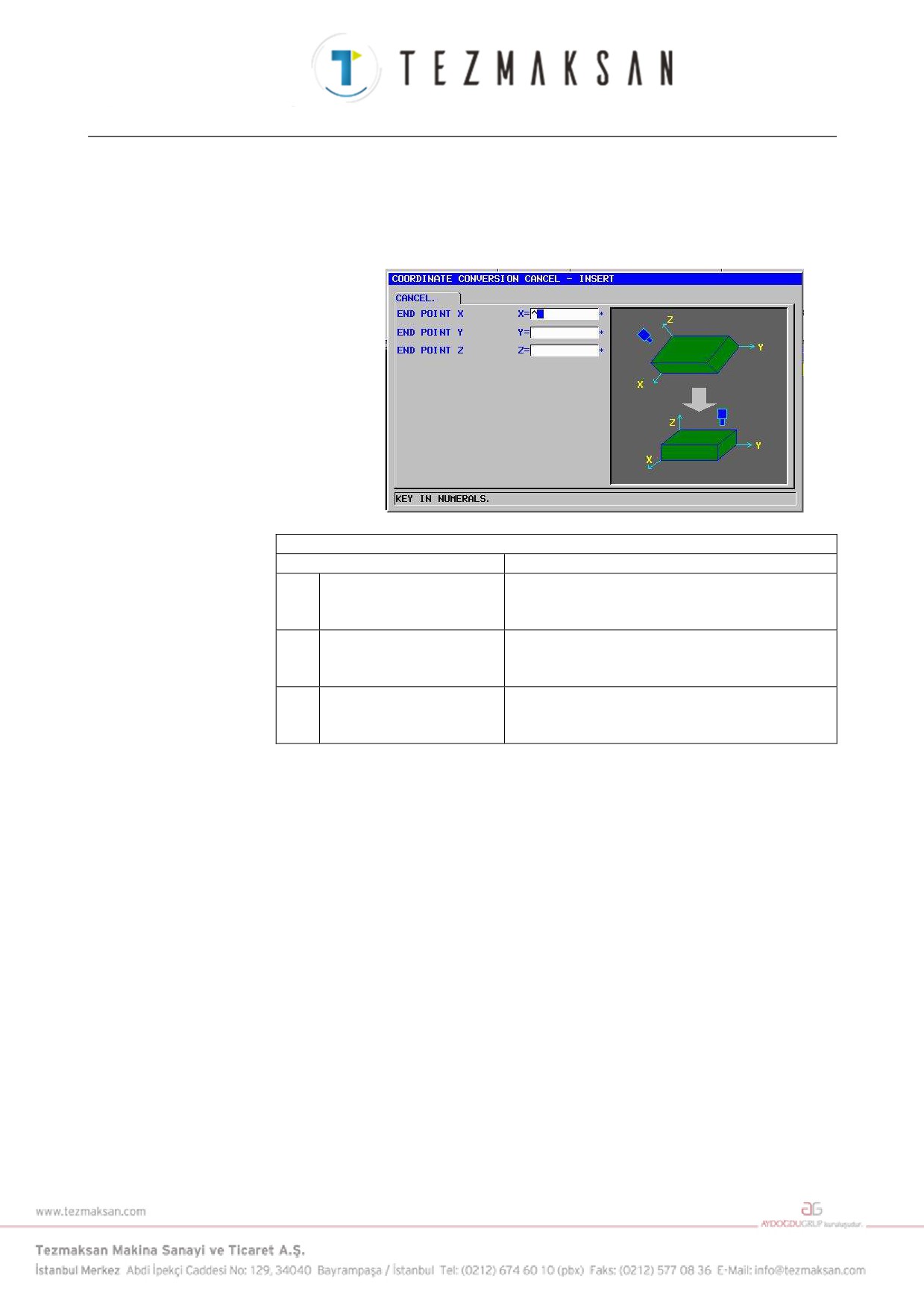

Koordinat dönüştürme iptali: G1959

Koordinat dönüştürme iptal edildikten sonra, takım hızlı hareketle

girilmiş olan bitiş noktasına doğru hareket eder. Eğer bir bitiş noktası

belirtilmemişse, takım hareket etmeyecektir.

CANCEL

Veri öğesi

Anlamı

X*

END POINT X

Koordinat dönüştürme iptal edildikten sonra takımın

hızlı hareketle gittiği X koordinatı. Bu veriler ihmal

edilirse takım hareket etmez.

Y*

END POINT Y

Koordinat dönüştürme iptal edildikten sonra takımın

hızlı hareketle gittiği Y koordinatı. Bu veriler ihmal

edilirse takım hareket etmez.

Z*

END POINT Z

Koordinat dönüştürme iptal edildikten sonra takımın

hızlı hareketle gittiği Z koordinatı. Bu veriler ihmal

edilirse takım hareket etmez.

- 576 -

Content      ..     18      19      20      21     ..
