FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 384

B-64693EN-1/01



APPENDIX



F. 0i-F PLUS START-UP PROCEDURE



- 3029 -

0i-MF Plus

BT30

BT40

BT50

250

60

20

0i-TF Plus



Auto Lathe

8”Chuck

12” Chuck

650

100

70


Formula

：

The standard value of "T2 USED FOR BELL-SHAPED ACC/DEC G0"  (parameter No.

1621) [msec] = (No.1420/60/1000)[mm/msec] / No.1620[msec] / The standard value of rapid traverse
jerk [mm/msec^3]
When a very large value is set for acceleration, the time constant T2 used for bell-shaped
acceleration/deceleration in rapid traverse may increase. In that case, check the setting of acceleration
together.

*2 :  For a semi-closed system (The bit 1 (OPTx) of parameter No. 1815 is 0), the standard value is 5000.


For a full-closed system (The bit 1 (OPTx) of parameter No. 1815 is 1), the standard value is 3000.



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

11525



FAXx



















[Input type]  Parameter input



[Data type]  Bit axis





#7  FAXx

  In Fast cycle-time setting, the batch setting (Axis) of recommended values is :

0:

not executed.

1:

executed.







#7

#6

#5

#4

#3

#2

#1

#0

11527



FSPs



















[Input type]  Parameter input



[Data type]  Bit spindle





#7  FSPs

  In Fast cycle-time setting, the batch setting (Spindle) of recommended values is :

0:

not executed.

1:

executed.







#7

#6

#5

#4

#3

#2

#1

#0

24745

















FCS





[Input type]  Parameter input



[Data type]  Bit





#0  FCS

  The adjustment by Fast cycle-time setting is :

0:

not completed.

1:

completed.



NOTE



When this parameter is 0, Fast cycle-time setting screen (FCS
screen) is displayed. Moreover, "ADJUST" is blinked in the status
section. Set this parameter to 1 before shipment of machines and
hide FCS screen and "ADJUST" of status section.



F. 0i-F PLUS START-UP PROCEDURE

  APPENDIX



B-64693EN-1/01



- 3030 -

F.3

FINE SURFACE SETTING

Overview

FANUC’s recommended  values can be set by batch in  parameters  related to high-quality  machining.
Three kinds of parameter settings (called setting patterns)  are available  for  several  parameters  (called
selectable parameters). Moreover, operators can select an effective setting pattern  from machine tool
builders’ made patterns depending on the machining conditions. For these reasons, this function makes it
easier to set  parameters related to high-quality  machining and to choose  parameters  according to the
machining conditions.
Two screens are available in Fine surface setting; Fine surface setting screen, and Pattern  select  screen.
Setting patterns are prepared in Fine surface setting screen. A setting pattern is selected in Pattern select
screen.
This manual describes the preparation for setting patterns.


NOTE



This function is available for only machining center system.





Explanation

Setting patterns are prepared with the following steps 1 to 7.



































Step 1



Display of Fine surface setting screen



Step 2

Selection of machine size



Step 3



Batch setting of recommended values



Step 4



Preparation of setting patterns



Step 5

Easy setting of parameters



Step 6

Setting of pattern selection



Step 7

Setting of tolerance





Step 1. Display of Fine surface setting screen

Fine surface setting is enabled to set bit 7(FSD) of parameter No.25000 to 1. And, Fine surface setting screen is displayed when
bit 7(FSS) of parameter No.24745 is set to 0.





B-64693EN-1/01



APPENDIX



F. 0i-F PLUS START-UP PROCEDURE



- 3031 -

NOTE

1.   The following functions cannot be used simultaneously with Fine surface setting.

If Fine surface setting is enabled, the following functions are disabled.
-  Machining condition selection function
-

Machine setting switching function

2.   Setting screen for reducing cycle time and Fine surface setting can be used

together. However, the following items of setting screen for reducing cycle time
cannot be used if both of the two functions are enabled.
-  Speedup of drill cycle, Smart overlap, and Automatic setting of overlap time

on “CUTTING BLOCK ADJUSTMENT” screen

-  AI contour control and Smooth tolerance control on “CYCLE ACCURACY

ADJUSTMENT” screen

3.   After enabling Fine surface setting, basic parameters are enabled before

selecting setting pattern, because any of patterns 1 to 3 has not been selected
at this time. For the details of basic parameters, refer to the following item of
“Parameters set in Fine surface setting”.

4.    When bit 7(FSS) of parameter No.24745 is set to 0, Adjustment of Fine surface

setting is assumed to be not finished, and “ADJUST” blinks in the status section.
Set bit 7(FSS) of parameter No.24745 to 1 definitely before a machine shipment,
and hide Fine surface setting screen.



Display of Fine surface setting screen and pattern select screen

How to display Fine surface setting screen

1



Press function key



  several times

、

Fine surface setting screen is displayed.





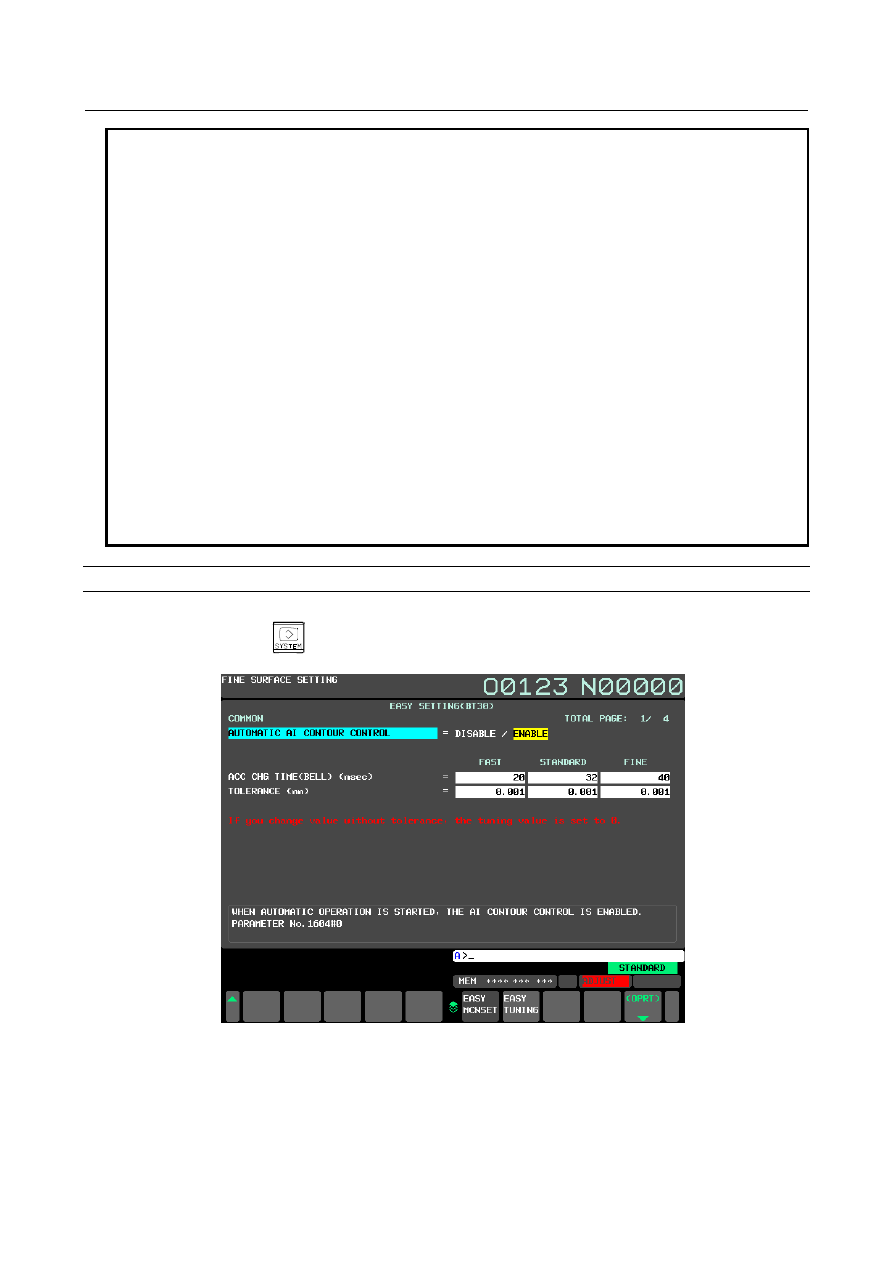

Fig. F.3 (a) Fine surface setting screen



2



Press soft key [OPRT].

3



Press soft key [PATTERN NAME], Fine surface setting screen (pattern name setting) is displayed.



F. 0i-F PLUS START-UP PROCEDURE

  APPENDIX



B-64693EN-1/01



- 3032 -



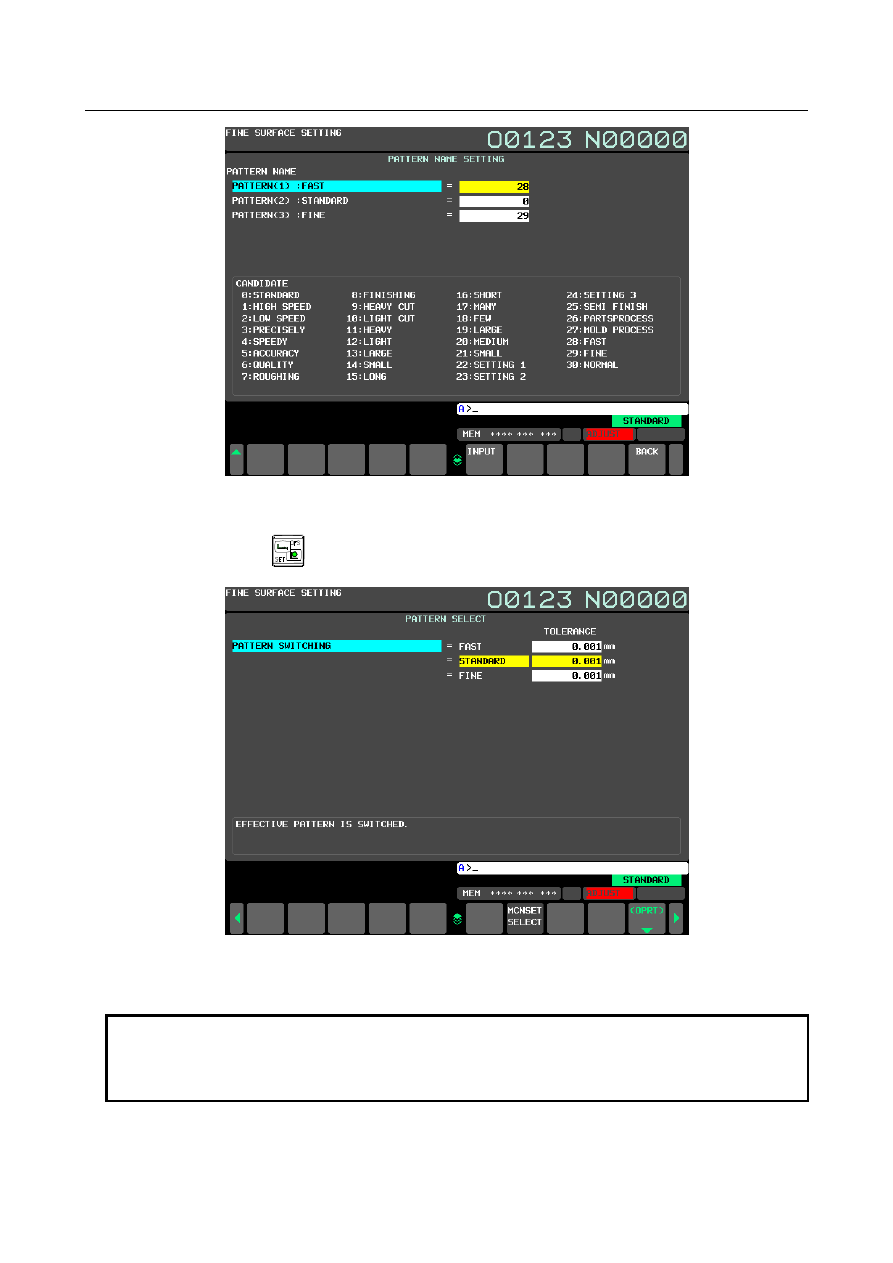

Fig. F.3 (b) Fine surface setting screen (pattern name setting)



How to display pattern select screen

1



Press function key



  several times

、

pattern select screen is displayed.





Fig. F.3 (c) Pattern select screen



Step 2. Selection of machine size



NOTE

The machine size is shared with Fast cycle-time setting. When the machine size
is changed in Fine surface setting screen, the machine size in Fast cycle-time
setting screen is changed.



1



Press soft key[CHANGE M.SIZE] in Fine surface setting  screen, and select machine size. The

selecting machine size is displayed on Fine surface setting screen.

B-64693EN-1/01



APPENDIX



F. 0i-F PLUS START-UP PROCEDURE



- 3033 -





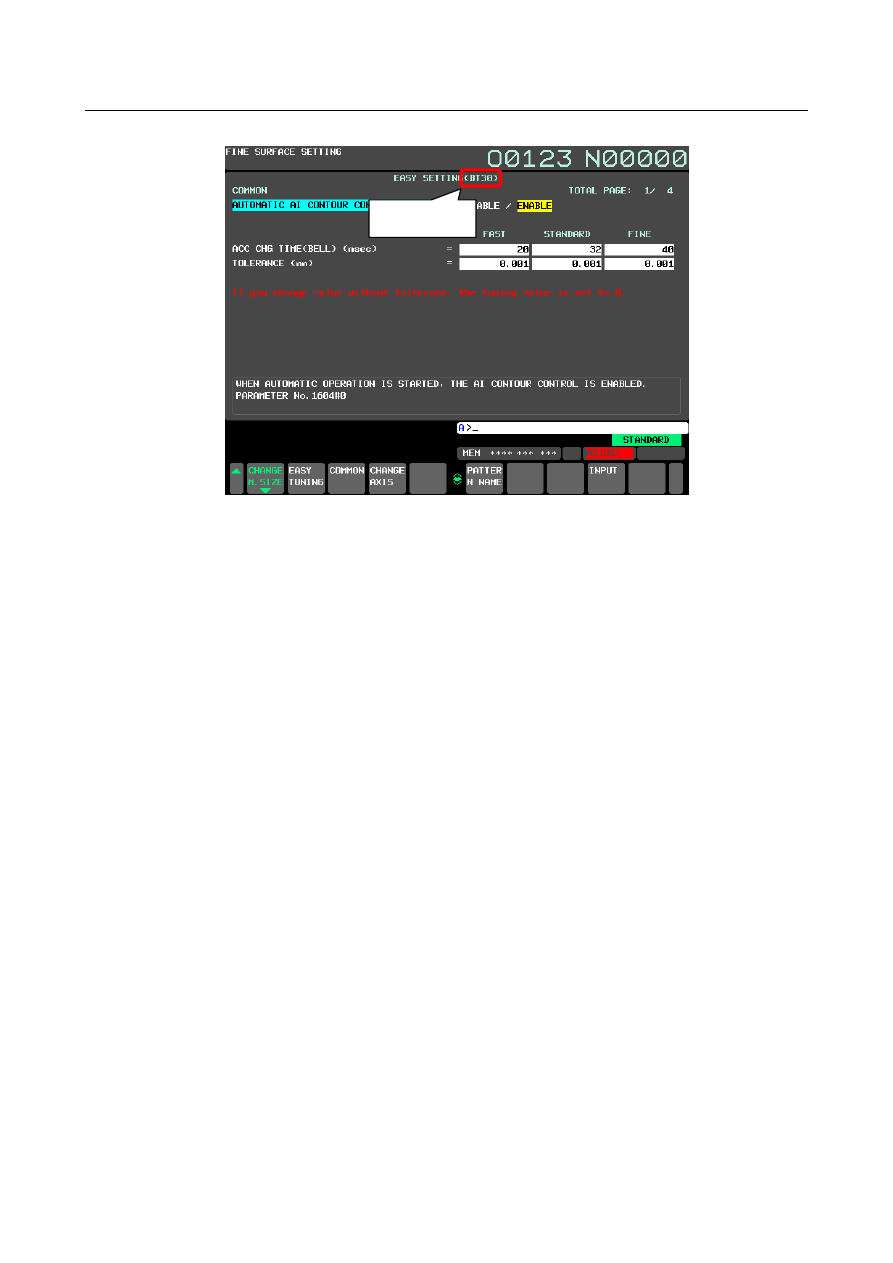

Fig. F.3 (d) Selecting machine size (Fine surface setting screen)

Selecting

machine size

F. 0i-F PLUS START-UP PROCEDURE

  APPENDIX



B-64693EN-1/01



- 3034 -

Step 3. Batch setting of recommended values

FANUC’s recommended values can be set by batch in parameters related to high-quality machining. Nine
patterns of recommended values are available; three patterns of FAST, NORMAL, and FINE for each of
spindle taper size BT30, BT40 and BT50.


NOTE

1.    Complete basic settings such as axis configuration on parameter screen or

parameter adjustment screen before batch setting. The recommended values
are not input if the basic settings are not completed.

2.    If the following axis is included with the target axes of batch setting, an alarm,

DS2075, “ILLEGAL AXIS FOR BATCH SETTING” occurs and batch setting is
not started.
  - Incremental system is IS-E
  - Parameter IESPx (Bit 7 of No.1013) is set to 0
Remove the axis from the target axes and retry batch setting in this case.

3.    An alarm, DS2076, “BATCH SETTING CANNOT BE DONE” may be issued

with batch setting. In this case, retry the batch setting.

4.    Setting parameter MBEx (Bit 0 of No.25002) to 1 starts batch setting regardless

of parameter PWE (Bit 0 of No.8900) and 8-Level data protection function.

5.    Parameter SYPx (Bit 4 of No.8303) enables automatic parameter setting of the

slave axis in Axis synchronous control. If this parameter is set to 1, the
recommended value for the master axis is set for the slave axis as for “Time
constant of acc./dec. after cutting feed interpolation in acc./dec. before
interpolation mode” in Fine surface setting, even though the slave axis is not the
target axis of batch setting.

6.   Batch setting overwrites current settings with the recommended values. Don’t

apply the batch setting if the parameters related to high-quality machining have
already been set.

7.   After batch setting, 28 “FAST”, 0 “STANDARD”, 29 “FINE” are effective for

pattern (1), (2), (3) on Fine surface setting (pattern name setting) screen.

8.   After batch setting, pattern 2 is selected as an effective setting pattern.


1



Select target axes of batch setting by parameter MBE (Bit 0 of No.25002). The axes with this

parameter set to 1 are the target axes. An alarm, PW0000, “POWER MUST BE OFF” occurs when
parameter MBE is set for at least one axis. Turn the power off and on again after setting all target
axes.

2



When turning the power on again with MBE set to 1 in at least one axis, the batch setting is started

in power-on of the CNC. For the target parameters of the batch setting, refer to the item “Parameters
set in Fine surface setting”. For axis type parameters, the recommended values are set only in the axis
with parameter MBE set to 1. For path type parameters, the recommended values are set only in the
path including the axis with MBE set to 1. For the parameters common to the system, the
recommended values are set when the batch setting is completed.

3



Parameter MBE is turned to 0 when turning the power on again, regardless of whether or not the

batch setting succeeded.


Example)
In the system with the following axis configuration, recommended values are set as follows when setting
1 to parameter MBE in X2, Z2, Y3 axes.

B-64693EN-1/01



APPENDIX



F. 0i-F PLUS START-UP PROCEDURE



- 3035 -

Table F.3 (a) Example of batch setting



Parameter

MBEx

Recommended values

Common to the system

Path type

Axis type

X1

0

Set

Not set

Not set

Y1

0

Not set

Z1

0

Not set

X2

1

Set

Set

Y2

0

Not set

Z2

1

Set

X3

0

Set

Not set

Y3

1

Set

Z3

0

Not set



Step 4. Preparation of setting patterns

Select pattern name according to machining condition, and adjust parameters of each patterns.

1



Select the names of pattern 1 to 3 in Fine surface setting (pattern name setting) screen. Refer to the

item of “Setting pattern name” for the details.

2



Input setting data in selectable parameters in Fine surface setting  screen.  Refer to the item of

“Parameters set in Fine surface setting” for selectable parameters.


NOTE

1.   Setting data cannot be input on Fine surface setting screen if parameter PWE is

set to 0. A warning “WRITE PROTECT” is issued along with setting data input.

2.   Setting data cannot be input to the item of parameter input on Fine surface

setting screen if parameters are protected by 8-Level data protection function. A
warning “WRITE PROTECT” is issued along with the setting data input.

3.    Setting data cannot be input to the item of setting input on Fine surface setting

screen if setting parameters are protected by 8-Level data protection function. A
warning “WRITE PROTECT” is issued along with setting data input.

4.   Setting data must be input on Fine surface setting screen during emergency

stop or in MDI mode with automatic operation stopped. A warning “CNC
RUNNING” is issued along with setting data input during automatic operation,
and a warning “SWITCH TO MDI MODE” is issued along with setting data input
in other modes.

5.   Parameter SYPx (Bit 4 of No.8303) enables automatic parameter setting for the

slave axis in Axis synchronous control. If this parameter is set to 1, the
recommended data for the master axis is set for the slave axis as for “Time
constant of acc./dec. after cutting feed interpolation in acc./dec. before
interpolation mode” in Fine surface setting.

6.   Fine surface setting screen is not displayed in a loader path if Loader control

function is enabled.



Operation in Fine surface setting screen

Select name of setting pattern

1



Display Fine surface setting screen(Pattern name setting).

2



Press cursor key





  to move cursor to the setting pattern to be selected.

3



Input a setting to key input buffer, and press input key



  or soft key [INPUT].

F. 0i-F PLUS START-UP PROCEDURE

  APPENDIX



B-64693EN-1/01



- 3036 -

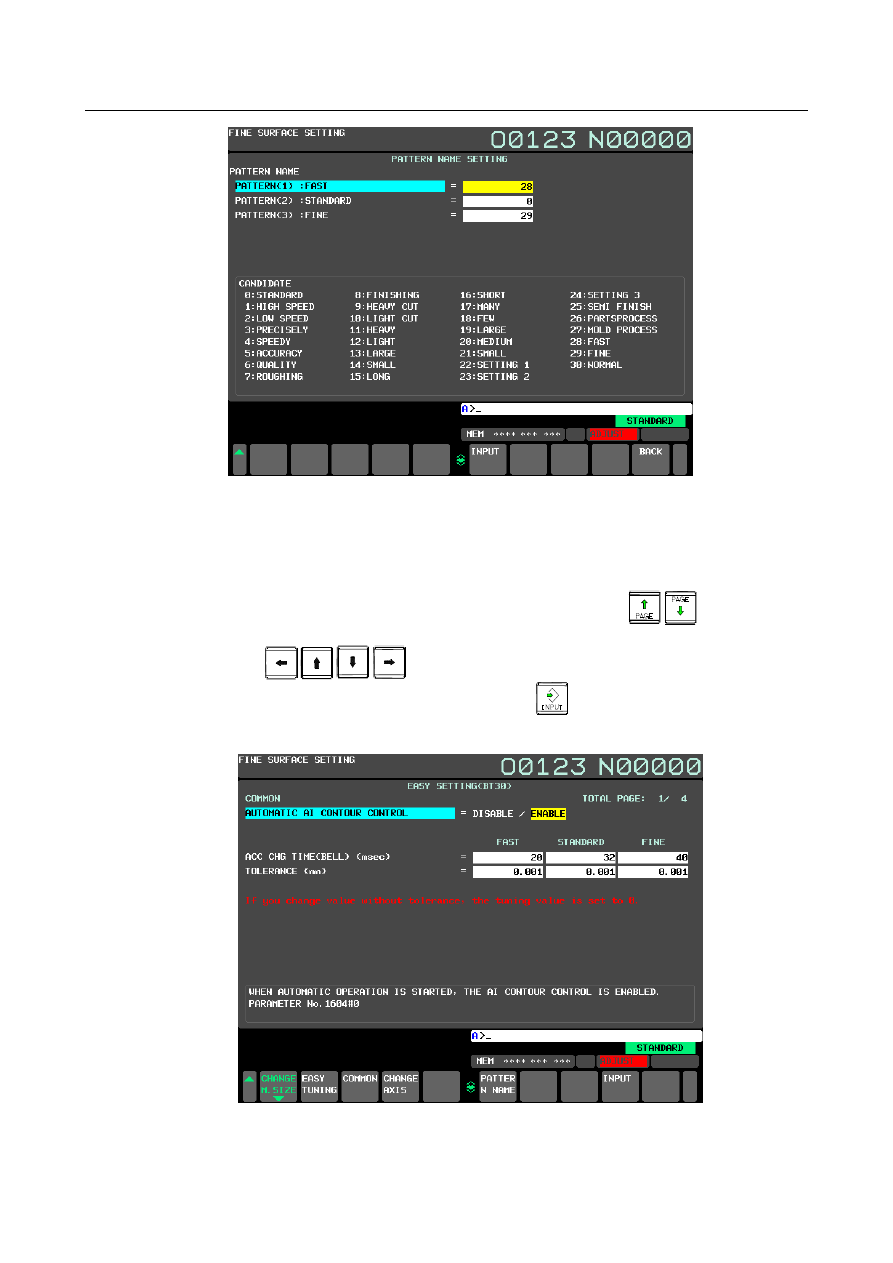

Fig. F.3 (e) Fine surface setting screen (pattern name setting)



Input parameters of each setting patterns

1



Display Fine surface setting screen.

Setting items which common to the path are displayed when press soft key[COMMON], setting items
of each axes are displayed when press soft key[CHANGE AXIS]. Displayed axis is switched when

press soft key[CHANGE AXIS] several times. Press page change keys





  to move to the

screen of the axis to be set.

2



Press cursor keys









  to move the cursor to the parameter to be set.

3



Input a setting data to key input buffer, and press input key



  or soft key [INPUT]. Pressing soft

key [ALL AXES] input common setting data by batch to all axes in the path.





Fig. F.3 (f) Fine surface setting screen (common)
