17. EMBEDDED ETHERNET FUNCTION





B-64693EN-1/01



- 2730 -

17.2.9

Setting of the Modbus/TCP Server Function

This subsection describes  the  setting  required  to operate the Modbus/TCP Server function  with the
embedded Ethernet function.


  WARNING



Only when a partner client device sends data and the Modbus/TCP Server
function of CNC receives it, the data is checked and processed by CNC. Even if
the communication of the client happens to stop unexpectedly, the Modbus/TCP
Server function does not detect such situations.
So, do not use the Modbus/TCP Server function for data exchange application
concerned with machine safety.
For example, even if the client attempts to send the "STOP" data at some timing,
it is not guaranteed that it always reaches CNC. Thus, it is very dangerous to
build the system concerned with machine safety by using Modbus/TCP Server
function.
If the data exchange concerned with machine safety fails, the machine may
behave unexpectedly, possibly damaging the tool, the machine itself, the
workpiece, or causing injury to the user.



NOTE

1  The Modbus/TCP Server function can also be used on the Fast Ethernet board.


This subsection is written for the embedded Ethernet, but the basic content can
be also applied when the Fast Ethernet board is used. For details on using the
Fast Ethernet board, see "Industrial Ethernet CONNECTION MANUAL
(B-64013EN)".

2  This function cannot be operated on the PCMCIA LAN card.

It cannot be operated on a Fast Ethernet board and on embedded Ethernet at
the same time. Switch it between them, using bit 1 (MOD) of parameter
No.14882.

3  The communication speed of the embedded Ethernet is lower than a Fast

Ethernet board.

4  The Modbus/TCP client function and the PROFINET IO controller function are

not supported.



B-64693EN-1/01





17. EMBEDDED ETHERNET FUNCTION



- 2731 -

17.2.9.1

OVERVIEW

OVERVIEW

This section provides an overview of the Modbus/TCP Server function.


Modbus/TCP data model

The following four kinds of data formats, each called a "Table",  are defined for the  Modbus/TCP data
model.


Table name

Object type (data type)

Type of READ/WRITE

Discrete input

Single bit

READ only

Coils

Single bit

READ-WRITE

Input Registers

16-bit word

READ only

Holding Registers

16-bit word

READ-WRITE



NOTE

1  For the CNC Modbus/TCP Server function, only "Holding Registers" can be

used.
"Discrete input", "Coils", and "Input Registers" cannot be used.

2  "READ" means the input of data as viewed from the Modbus/TCP client, and

"WRITE" means the data of output as viewed from the client.



Modbus/TCP function codes

For the Modbus/TCP Server function of the CNC, the following function codes are supported.


Function code name

Code number

Read Holding Registers

03h

Write Multiple Registers

10h

Read/Write Multiple Registers

17h



17. EMBEDDED ETHERNET FUNCTION





B-64693EN-1/01



- 2732 -

Modbus area (Holding Registers)

For  the  Modbus/TCP Server function, the Modbus area (Holding Registers) of 65536  words (131072
bytes) is prepared.
And the Modbus area can be allocated to the PMC area.
Because of this, the data accessed from the Modbus/TCP client device to the Modbus area can be posted
to the PMC area, and the user application (Ladder program etc.) can access the Modbus area through the
PMC area.
This allocation can be set in up to three areas.
The Modbus/TCP area is a data area in word units, and can take address values of 1 to 65536.




Modbus/TCP
Client

Write Registers



0                  15

Read Registers



0                  15



Modbus/TCP
Server

Modbus area

15                  0



(Holding Registers)



7                  0



PMC area

Area1

Area2

Area3

00001

→



65536

→



User
Application









Read Registers



0                  15



Address error is returned when accessing
the Modbus area not allocated to PMC area.

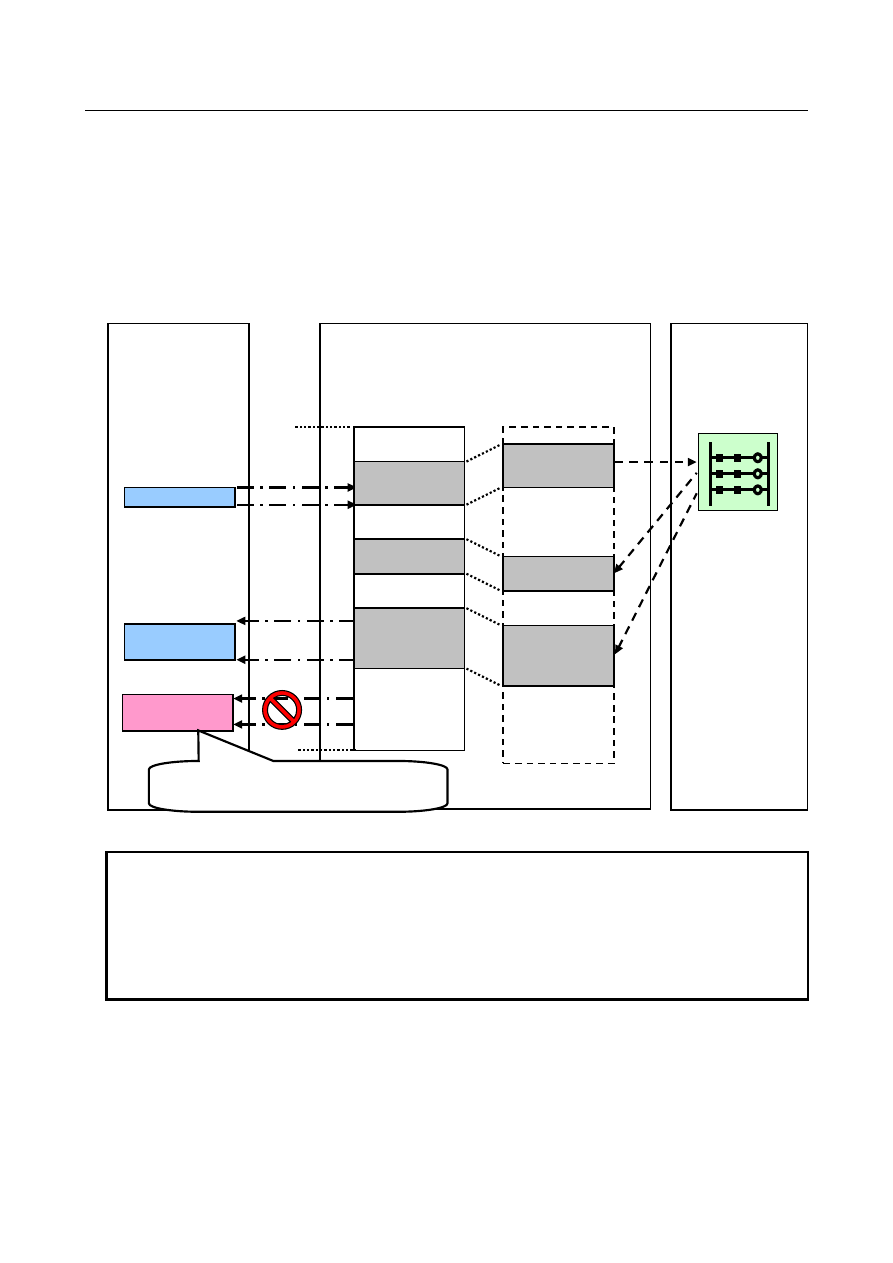

Fig.17.2.9.1 (a) Modbus area



NOTE



A Modbus/TCP client device can access only a Modbus area with a PMC area
allocated. If a client device attempts to access a Modbus area with no PMC area
allocated, an address error (Exception Code = 0x02, Exception Name = ILLIGAL
DATA ADDRESS) is returned to the client device.
Be sure to allocate a PMC area to the Modbus area to be accessed by a client
device.



B-64693EN-1/01





17. EMBEDDED ETHERNET FUNCTION



- 2733 -

SPECIFICATIONS of the Modbus/TCP Server Function

This section describes the specifications of the Modbus/TCP Server function of the CNC.

The following is a list of specifications of the Modbus/TCP Server function of the CNC.


Item

Description

Combination with other
functions

The function can be operated at the same time as the function of embedded
Ethernet.

PMC area that can be
allocated

-

DI



: R, E, and D areas

-

DO



: R, E, and D areas

-

Status

: R and E area

Maximum DI/DO data size

Depends on the effective PMC area.

Port number (TCP)

502 (standard value)

Function specification

-

"Automatic TCP connection management" is supported.



This means that the user application (ladder program) need not take TCP
connection into consideration.

-

"Non-priority connection pool" is supported.



This means that if there are requests from more Modbus/TCP clients than a
certain number, connections will be terminated in order of the oldest to the
newest. (NOTE 1)



("Priority connection pool" is not supported.)

-

"Access control service" is not supported.



This means that no client devices require authentication (user name or
password) to access the FANUC Modbus/TCP Server function.

Maximum number of clients
that can connect to a single
CNC at the same time

3



NOTE

1  Use the function within the maximum number of clients that can be connected to

a single CNC at the same time.
If there are connection requests from more clients than the maximum number,
the communication with the oldest client will be disconnected. Thus, a client that
wants to keep a connection must reconnect if disconnected, assuming that it
may be disconnected from the server.

2  Settings of communication parameters are not subject to 8-level data protection

function.



17. EMBEDDED ETHERNET FUNCTION





B-64693EN-1/01



- 2734 -

Allocating PMC Areas

To allocate a PMC area in the setting screen of each communication function, specify it as follows:



Input format)


<Path number>:<PMC address>


For example, for R0500 on the second path of the PMC, input "2:R500".
If <Path number> is omitted (R500), the first path is assumed (1:R0500).
If the <:> key is not available, it can be substituted with the </> key or the <EOB> key. ":" is optional.
To clear "<Path number>:<PMC address>" previously set, input " " (blank). ("---" will be displayed). In
this case, it is assumed that no PMC area is used.


  WARNING



Be careful not to cause an overlap between the PMC area to allocate and a
PMC area used for other purposes. Immediately after setting all necessary
communication parameters, check that the DI/DO data and status data are
operated properly in a starter where safety is secured.
If the machine is operated without confirmation of above explanation, the
machine may behave unexpectedly, possibly damaging the tool, the machine
itself, the workpiece, or causing injury to the user.



  CAUTION

1  Immediately after the power is turned on, all R area and E area as volatile

memory in the PMC area are 0.

2  The D area in the PMC area is allocated to nonvolatile memory. In addition, the

E area in the PMC area is normally allocated to volatile memory. However, it can
also be used as nonvolatile memory.



When the area is used as nonvolatile memory, the contents of the area are
retained even after the power is turned off. So, special attention should be paid
not to cause an unpredictable operation when the power is turned on next time.



Creating a Ladder Program

DI/DO data and status data allocated to a PMC area are processed by a ladder program.
The following provides notes on creating a ladder program required to construct a safety system.


  CAUTION

1  The time after the power is turned on until communication is actually started may

vary depending on the system configuration of the CNC and the state of the
communication partner device.



If it is necessary to strictly determine whether communication starts, it is not
sufficient to determine it with time and status data only. Determine it with a
method such as checking with actual DI data.

2  Create a ladder program in such a way that the system will be operated safely

even if a communication error occurs.



B-64693EN-1/01





17. EMBEDDED ETHERNET FUNCTION



- 2735 -

Input signal (DI) and output signal (DO)

An output signal from the CNC is written by the ladder program into the PMC data area.  The
reading/writing process of a communication function reads the signal and sends it to the Ethernet network.
An input signal also flows a similar route in the opposite direction.




ラダープログラム



処理



PMC



レジスタ



（メモリ）



DeviceNet



マスタ機能



リフレッシュ



処理



ＣＮＣ



Ladder program
process



PMC



PMC
area



Communication
function of
embedded
Ethernet





Reading/writing
process



Output signal

 (DO)



Input signal

 (DI)



CNC



Communication
partner device of
embedded
Ethernet



Ethernet





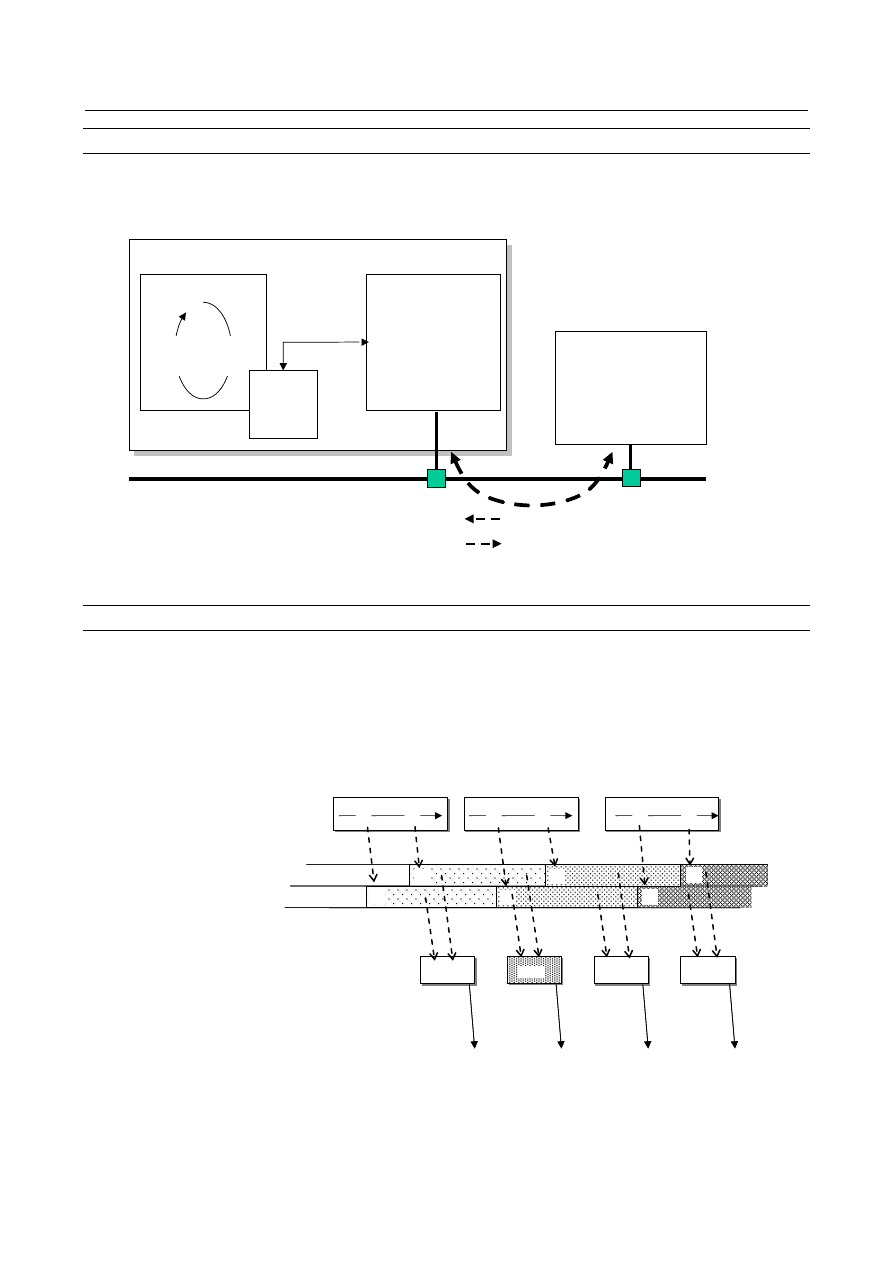

Fig.17.2.9.1 (b) Input signal (DI) and output signal (DO)



Ladder program process and reading/writing process by a communication function

Processing by the ladder program and the reading/writing process by a communication function operate
asynchronously with one another.
Processing by the ladder program can operate independently of reading/writing process by a
communication function, so the ladder program can be repeatedly executed at high-speed.

The following figure shows a time chart of the internal operation of the CNC with signals output from the
ladder program.



１



１



２



２



３



３



Reading/writing process of Industrial
Ethernet communication function



１ １



２ ２



３ ３



１



１



２



２



３



３



２ １



Content of data area A:



Content of data area B:



３



(mth)



(m+1)th



(m+2)th



(nth)



１，１



２，２



３，３



Ladder program process:



(n+1)th



(n+2)th



(n+3)th



Transferred to the communication partner device of Industrial Ethernet



１



１



２



２



３



３



２，１



３



２



２



１



１



０



０





Fig.17.2.9.1 (c) Time chart



17. EMBEDDED ETHERNET FUNCTION





B-64693EN-1/01



- 2736 -

The upper part of the figure indicates that processing by the ladder program is performed periodically and
writing to data area A or data area B is performed in the ladder program.

The middle part indicates how data area A and data area B in the PMC are updated in this case. There are
differences in the timing in which data is written to data area A or data area B even in the same execution
cycle of the ladder program, so data area A and data area B are not updated at the same time.

The lower part indicates that the reading/writing process by communication functions is cyclically made
to read data in data area A and data area B. Since data area A and data area B are not updated at the same
time, for example, in the case of (n+1)th  refreshing, the data written by one execution of the ladder
program cannot be read as one set.

Conversely, when input signals from communication functions are processed in the ladder program, the
data written by one execution of writing may not be read by one execution of the ladder program.


  CAUTION



Reading/writing process by a communication function is made asynchronously
with the execution of the ladder program. Therefore, keep the following in mind
when creating a ladder program.
<1>  When an input signal from the communication function to be written in the

specified PMC address is read from two points in the ladder program, even
if the ladder program can be executed in one cycle, there is no guarantee
that the same value can be read.

<2>  When the ladder program writes an output signal to the communication

partner device in the specified PMC address, the signal may be transferred
to the communication partner device before the ladder program is
completely executed.



Unit of Data and Concurrency

The unit of I/O data can be word (2-bytes) only.
The concurrency of word (2-byte) data is  guaranteed, and there will never be data segmentation. The
concurrency of long (4-byte) data cannot be guaranteed.


  WARNING



If the data bigger than word (2-byte) data is used, data segmentation might
occur.



If word (2-byte) data is used, refer to “Creating a Ladder Program” for notes on
creating a ladder program.



If data segmentation occurs, the machine may behave unexpectedly, possibly
damaging the tool, the machine itself, the workpiece, or causing injury to the
user.


To guarantee the concurrency of data, satisfy the following two conditions.
<1>  In the ladder program, the following commands are used in units of two bytes.

MOVW, MOVN, XMOVB, SETNW, XCHGW, DSCHB, TBLRW, TBLWW, DSEQW, DSNEW,
DSGTW, DSLTW, DSGEW, DSLEW, DMAXW, DMINW, EQW, NEW, GTW, LTW, GEW,
LEW, RNGW, COMPB, EOR, AND, OR, NOT, EORW, ANDW, ORW, NOTW, SHLW, SHRW,
ROLW, RORW, BSETW, BRSTW, BTSTW, BPOSW, BCNTW, CODB, DCNVB, DECB,
TBCDW, FBCDW, ADDB, SUBB, MULB, DIVB, NUMEB, ADDSW, SUBSW, MULSW,
DIVSW, MODSW, INCSW, DECSW, ABSSW, NEGSW

B-64693EN-1/01





17. EMBEDDED ETHERNET FUNCTION



- 2737 -

<2>  When DI data or DO data is assigned to at the setting screen of a communication function, the value

of items "ADDRESS" and "SIZE" are aligned with 2-byte boundaries.
Example) ADDRESS/SIZE  1:R0000/2, 2:R0002/4, 3:R0004/6, 1:E0002/8



Conversion of Endian

The byte arrangement in the Modbus area (Holding Registers) is little endian to make it easy for the
ladder program to handle it.
With the appropriate setting item on the setting screen of the Modbus/TCP Server function, the byte
arrangement can be changed to big endian.


  WARNING



Confirm that an appropriate value is set to the setting item of selecting the
conversion of endian, and that the byte arrangement of the exchanged data is
correct.
If the machine is operated without confirmation of above explanation, the
machine may behave unexpectedly, possibly damaging the tool, the machine
itself, the workpiece, or causing injury to the user.



Little endian



Modbus area

(Holding Registers)



PMC area



On the Ethernet line

+00



12h



34h



56h



78h



+01



0                     15





12h



34h



56h



78h



0                     15





+00



+01



7         0







56h



12h



78h



34h



+00



+01



+02



+03





Fig.17.2.9.1 (d) Little endian



When Bit0 of OPTION1 is "1", byte arrangement of data becomes a big endian.



Big endian



Modbus area

(Holding Registers)



PMC area



On Ethernet line

+00



12h



34h



56h



78h



+01



0                     15





12h



34h



56h



78h



0                     15





+00



+01



7         0







56h



12h



78h



34h



+00



+01



+02



+03





Fig.17.2.9.1 (e) Big endian
