17. EMBEDDED ETHERNET FUNCTION





B-64693EN-1/01



- 2722 -

NOTE

1  This function can be used on Embedded Ethernet port and cannot be used on

PCMCIA LAN card.

2  This function does not use an e-mail server on the way, to deliver E-mail.

Therefore, this function is used only in the Intranet. E-mail cannot be delivered to
an external device on Internet.

3  The e-mail software of a portable terminal reads E-mail from CNC with this

function. Therefore, E-mail is read according to the timing that the e-mail
software of a portable terminal acquires.

4  In the above figure, CNC communicates with a portable terminal by using

wireless LAN. However, it is also possible to communicate with a personal
computer by using wired LAN.

5  This function is not “short message service(SMS)” using the cellular phone

network.
Therefore, the cellular phone not to be connectable with wireless LAN cannot be
used.



17.2.8.2

Contents of E-mail

This function  creates E-mail and delivers it  to  the  mail  software  of  a  portable terminal and a  personal
computer.
There are two kinds of E-mail, "Alarm mail" and "Status mail".
When the displayed language of the CNC screen is Japanese, English, or Simplified Chinese, the title and
each item name of the mail can be displayed in each language. In the case of other languages, the title and
each item name of the mail are displayed in English.


Alarm Mail

The alarm mail reports the information of CNC alarm status.

The alarm mail is made at the following cases.
(1)  When the alarm is newly generated
(2)  When the alarm is canceled
(3)  When the number of generated alarms is changed

When two or more alarms have been generated, those alarms are constructed into one alarm mail.
The number of alarms included in one alarm mail is up to 10, and more alarms are not reported.
The order of the notified alarm is the order displayed on the alarm screen of CNC.
In the multi-path system, the alarms are gathered in order of path. Therefore, for example if ten alarms or
more are generated in the first path, the alarms which are generated in the second path or later are not
reported.
Moreover, the alarm message is reported  when the displayed  language of the CNC screen is Japanese,
English, and Simplified Chinese.
Only the alarm number is written in the case of other languages.


B-64693EN-1/01





17. EMBEDDED ETHERNET FUNCTION



- 2723 -





When the alarm is generated          When the alarm is canceled

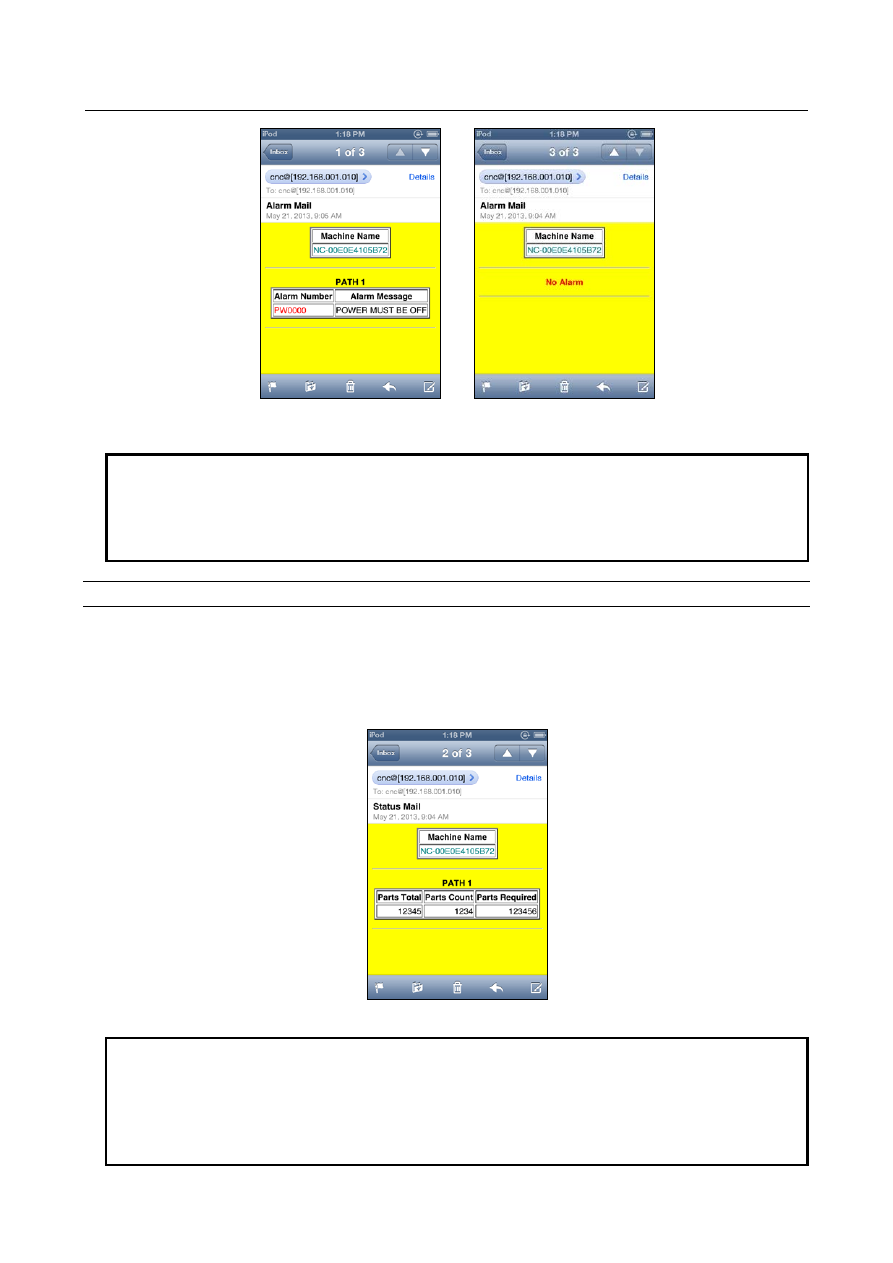

Fig.17.2.8.2 (a) Alarm Mail



NOTE



When the following alarms are generated, the alarm status is reported.
-  PS/BG/SR/SW/SV/OT/IO/PW/SP/OH/DS/IE alarms
-  External alarm message (EX alarm)
-  Macro alarm message of #3000 (MC alarm)



Status Mail

The status  mail  reports  the counter values of the total number of machined parts, number of machined
parts and number of parts required when bit 5 (SNP) of parameter No. 14884 is one.

The status mail is made at the following cases:
(1)  When the counter values of number of machined parts is changed.




Fig.17.2.8.2 (b) Status mail



NOTE



The total number of machined parts, number of machined parts and number of
parts required of only the first path are reported even in the case of multi-path
CNC.
Even if the number of machined parts of the second CNC path or later is
changed, it is not reported.

17. EMBEDDED ETHERNET FUNCTION





B-64693EN-1/01



- 2724 -

Message Mail

The message mail reports the message (external operator message or macro message) required when
parameter SNO (No.14884#4) is one.

The message mail is made at the following cases:
(1)  When the message is newly generated
(2)  When the number of generated message is changed
(3)  When the message is canceled

When two or more messages have been generated, those messages are constructed into one message mail.
The number of messages included in one message mail is up to 3, and more messages are not reported.
The order of the notified message is the order displayed on the operator message screen of CNC.
The message number, message content, and machine group number of each machine group are notified in
external operator message.
The message and path number of each path are notified in macro message.
In the multi-path system, the messages are gathered in order of the path regardless of machine group. And
in the path, the messages are gathered in order of external operator message and macro message.
Therefore, for example in the machine configuration to which path 1 and 2 belong to machine group 1
and path 3 belong to machine group 2, if three external operator messages or more are generated in the
machine group 1, the macro message generated in the machine group 1 and the message generated in the
machine group 2 are not reported.
And if one external operator message is generated in the machine group 1, one macro message is
generated in the path 1 and one external operator message is generated in the machine group 2, the macro
message generated in the path 3 is not reported.
Moreover, the message content is reported when the displayed language of the CNC screen is Japanese,
English, and Simplified Chinese.
Only the message number (or the string “MCR” in Macro message) is reported in the case of other
languages.






When the message is generated      When the message is canceled

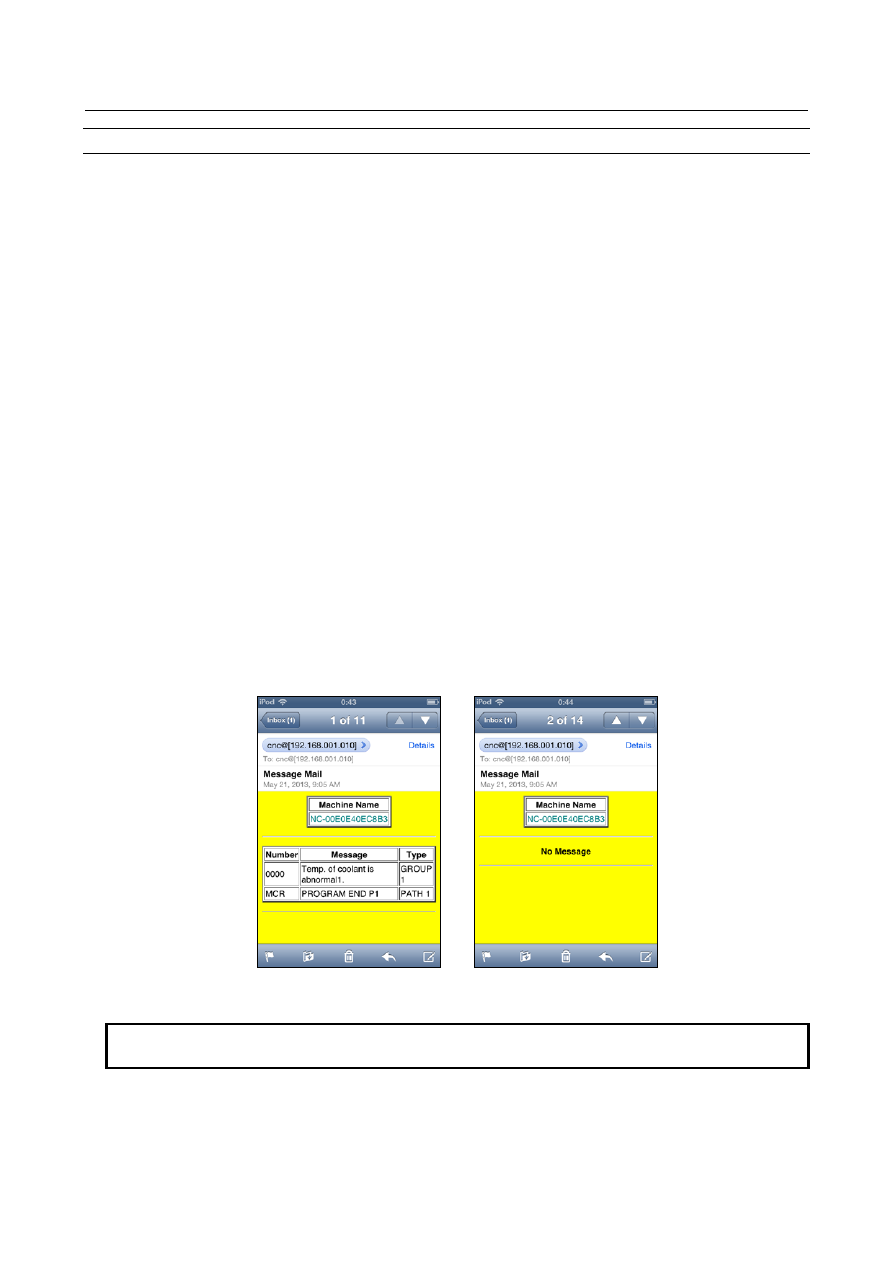

Fig.17.2.8.2 (c) Message mail



NOTE



As for the macro message, this function supports English only.



B-64693EN-1/01





17. EMBEDDED ETHERNET FUNCTION



- 2725 -

17.2.8.3

Cooperation with CNC screen Web server function

URI(CNC screen) of CNC screen Web server function is added in the mail when CNC screen Web server
function is enabled. The CNC screen can be displayed on Web a browser by clicking











Mail client                                          Web browser

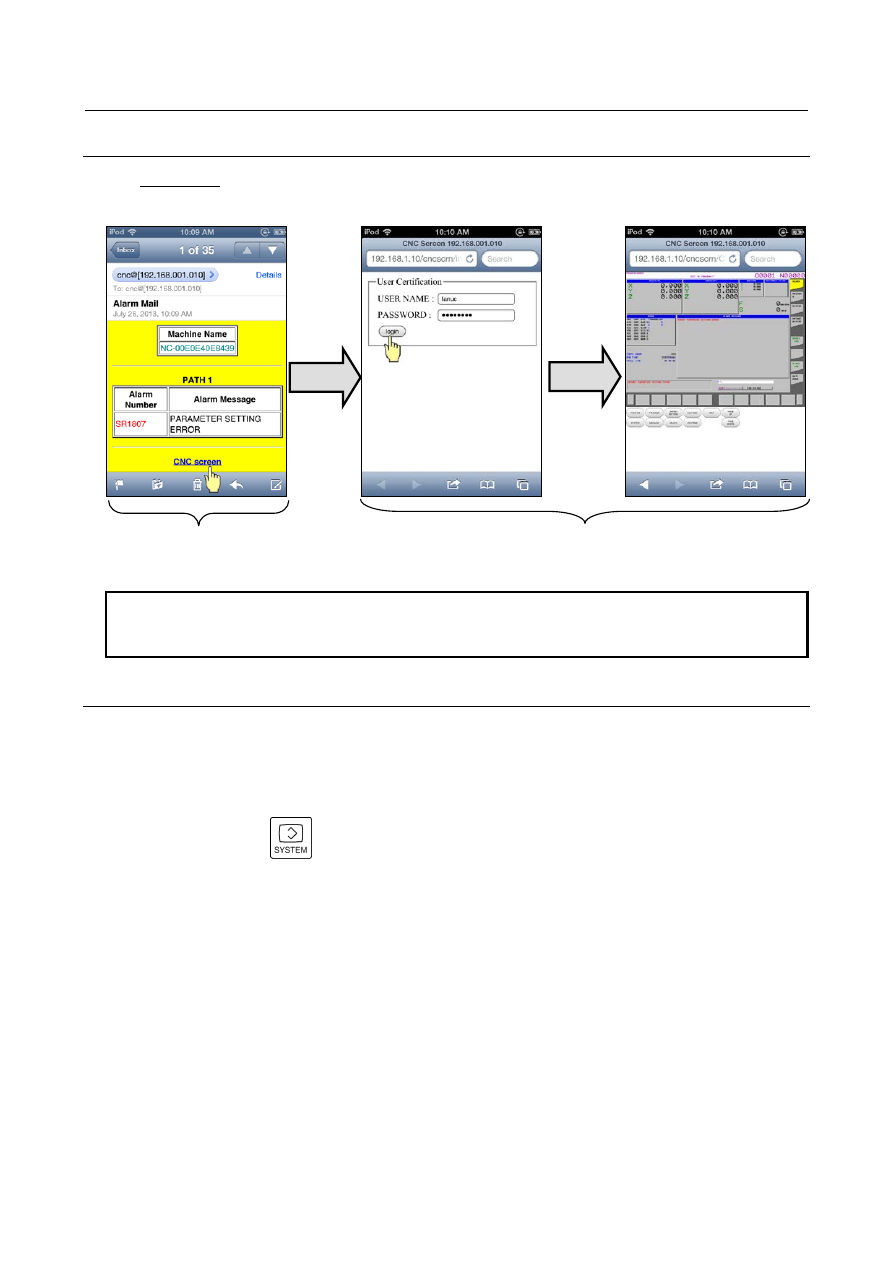

Fig.17.2.8.3    Cooperation with CNC screen Web server function



NOTE



Please refer to Technical Report of CNC Screen Web server function for details
of this function.



17.2.8.4

Setting of CNC Status Notification function

This section describes how to set the CNC parameters for CNC Status Notification function.
The setting of the Portable terminal (POP client), please refer to the manual of the Portable terminal or
Technical Report (A-94974)


Procedure

(1)  Press function key

.

(2)  Soft key [EMBED PORT] appear.

(When there is no soft keys, press the continue key.)

(3)  Press soft key [EMBED PORT] soft key, the Ethernet Setting screen for embedded Ethernet port is

displayed.

(4)  Press soft key [COMMON] and [MAIL] and then enter parameters for the items that appear.


17. EMBEDDED ETHERNET FUNCTION





B-64693EN-1/01



- 2726 -

COMMON screen (BASIC)

Press soft key [COMMON]. The COMMON screen (BASIC) is displayed.




Fig. 17.2.8.4 (a) COMMON screen (BASIC)



Setting items

Item

Description

IP ADDRESS

Specify the IP address of the embedded Ethernet.
(Example of specification format: "192.168.0.100")

SUBNET MASK

Specify a mask address for the IP addresses of the network.
(Example of specification format: "255.255.255.0")

ROUTER IP ADDRESS

Specify the IP address of the router.
Specify this item when the network contains a router.
(Example of specification format: "192.168.0.253")

DHCP CLIENT

The value of parameter No.14880#6(DHC) related to the DHCP client function is
displayed, and the setting is also possible. For details, see Subsection, "Setting Up
the DNS/DHCP Function".



Display items

Item

Description

MAC ADDRESS

Embedded Ethernet MAC address

AVAILABLE DEVICE

Enabled device of the embedded Ethernet.
Either the embedded Ethernet port or the PCMCIA Ethernet card is displayed.



B-64693EN-1/01





17. EMBEDDED ETHERNET FUNCTION



- 2727 -

COMMON screen (DETAIL)

After pressing soft key [COMMON], press either page key





  to call a desired COMMON

screen (DETAIL).




Fig. 17.2.8.4 (b) COMMON screen (DETAIL)



Setting items

Item

Description

HOST NAME

Enter a desired CNC host name.
On CNC Status Notification function, this host name is written as “Machine Name”
in E-mail.

If no host name is set, “NC-<MAC address>” is automatically set.
Example of host name automatically set: NC-080019000001



17. EMBEDDED ETHERNET FUNCTION





B-64693EN-1/01



- 2728 -

MAIL SETTING screen

Press soft key [MAIL]. The MAIL SETTING screen is displayed.




Fig.17.2.8.4 (c) MAIL SETTING screen



Setting items

Item

Description

POP SERVER PORT
NUMBER

Specify the port number of POP server.
Usually, set 110.
If this value is 0, this value is treated as 110.

SMTP SERVER PORT
NUMBER

(NOTE 1)

Specify the port number of SMTP server.
Usually, set 25.
If this value is 0, this value is treated as 25.

USER NAME

(NOTE 2)

Specify the user name to login to the POP server.
A user name of up to 31 characters can be specified.

PASSWORD

(NOTE 2)

Specify the password for the above user name.
A password of up to 31 characters can be specified.



NOTE

1  SMTP is not actually used in this function.

However, when creating a mail account, a portable terminal might check the
SMTP setting. For this case, the SMTP server port number is necessary.

2  The user name and password of mail account in a portable terminal (POP client)

have to match with these settings to login to CNC (POP server).
However, if neither user name nor password is set in CNC, CNC does not check
them when a portable terminal tries to connect to CNC. Thus in this case, the
login to CNC always succeeds regardless of any user name and password in a
portable terminal.



B-64693EN-1/01





17. EMBEDDED ETHERNET FUNCTION



- 2729 -

17.2.8.5

Related NC parameter





#7

#6

#5

#4

#3

#2

#1

#0

14884



SNE

SNM

SNP

SNO







SNL





[Input type]  Parameter input



[Data type]  Bit



NOTE



When the following parameters are set, the power must be turned
off before operation is continued.





#0  SNL



When failing in login continuously five times from a portable terminal, CNC Status
Notification function becomes:
0:

Disabled.

1:

Still enabled.



NOTE



When CNC Status Notification function has become disabled,
please restart the CNC.





#4  SNO



In CNC Status Notification function, the message mail is:
0:

Not made.

1:

Made.





#5  SNP



The total number of machined parts, number of machined parts and number of parts
required is:
0:

Not included in the status mail.

1:

Included in the status mail.





#6  SNM



When the displayed language of CNC screen is Japanese, English or Simplified Chinese,
the alarm message is:
0:

Included in the alarm mail.

1:

Not included in the alarm mail.



NOTE



When the displayed language of the CNC screen is not Japanese,
English or Simplified Chinese, the alarm message is not included
in the alarm mail regardless of this parameter. In this case, only
the alarm number is reported.





#7  SNE



CNC Status Notification function is:
0:

Not used.

1:

Used.



NOTE



If this parameter is not set, the setting screen of CNC Status
Notification function is not displayed.
