13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2322 -

Parameter





#7

#6

#5

#4

#3

#2

#1

#0

0300

















PCM





[Input type]  Parameter input



[Data type]  Bit





#0  PCM

  If a CNC contains a memory card interface, or if the FS0

i

 is connected to a PC via HSSB

or Ethernet, when the CNC screen display function is started:
0:

The memory card interface in the CNC is used.

1:

The memory card interface or the hard disk on the PC side is used.



When the CNC screen dual display function is being used, the data input/output
destination conforms to the selection of key control.


If a CNC does not contain a memory card interface, the memory card interface on the PC
side is used regardless of the setting of this parameter. This parameter is valid only when
the CNC screen display function is active.






#7

#6

#5

#4

#3

#2

#1

#0

3206



NS2



S2K















[Input type]  Parameter input



[Data type]  Bit





#5  S2K

  In CNC screen dual display function,

0:

Key control is selected by Key control selection signal <G0295.7>.

1:

Key control is selected by pushing at left upper corner on the screen. (Touch panel
only)





#7  NS2

  CNC screen dual display function is:

0:

Disabled.

1:

Enabled.







#7

#6

#5

#4

#3

#2

#1

#0

11506

















PCU





[Input type]  Parameter input



[Data type]  Bit





#0  PCU

  If there is a USB memory interface on the CNC side, the USB memory interface used

when the CNC screen display function is started via the HSSB interface is on the:

0:

CNC side.

1:

PC side.



NOTE

1  With the PC function, a USB memory interface on the PC side is

used regardless of the setting of this parameter if there is no USB
memory interface on the CNC main unit side.

2  This parameter is valid only when the CNC screen display function

is active via the HSSB interface.



When setting 1 to this parameter, the CNC screen display function
must always be executed via the HSSB interface.

3  When using the CNC screen display function via the Ethernet

interface, set 0.

4  When this parameter is set, the power must be turned off before

operation is continued.

B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2323 -

Signal

Key control selection signal CNCKY <G0295.7>

  [Classification]  Input signal


[Function]  Selects which key control, key control on the PC or on the CNC, is to be enabled.



[Operation]  If the signal is set to “0”, key control on the PC is enabled.



  If the signal is set to “1”, key control from the MDI keys on the CNC is enabled.



Dual display forcible end request signal C2SEND <G0295.6>

  [Classification]  Input signal


[Function]  Requests forcible end of the CNC screen display function on the PC side.



[Operation]  If the signal is set to “0”, no end request is issued.



  If the signal is set to “1”, an end request is issued.



Key control selection status signal CNCKYO <F0295.7>

  [Classification]  Output signal


[Function]  Indicates which key control, key control on the PC or on the CNC, is currently selected.



[Operation]  If this signal is set to “0”, key control on the PC side is selected.



  If this signal is set to “1”, MDI input on the CNC is selected.



Dual display forcible end status signal C2SENO <F0295.6>

  [Classification]  Output signal


[Function]  Indicates the status of end processing performed in response to the end request issued

with the dual display forcible end request signal.



[Operation]  If this signal is set to “0”, the end processing is not yet completed.

If this signal is set to “1”, the end processing is completed.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

G0295



CNCKY

C2SEND



















#7

#6

#5

#4

#3

#2

#1

#0

F0295



CNCKYO

C2SENO















13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2324 -

13.1.10

Twin display function with Ethernet

Overview

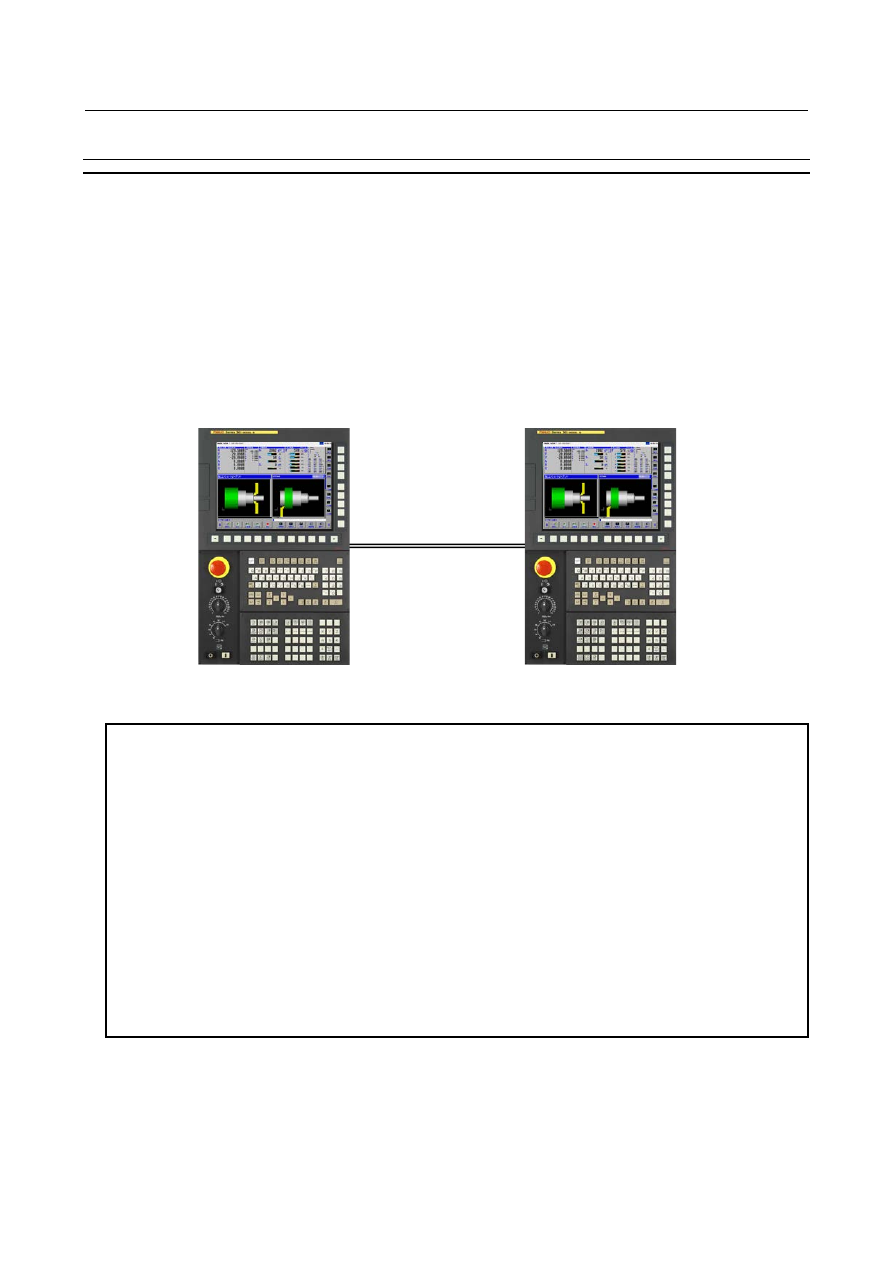

The twin display function with Ethernet provides the same display and operation as the standard CNC on
the secondary display unit for Ethernet connection. (Maximum cable length is 100m.)

The available type of CNC and the kind of Ethernet are as follows.
(1) Type of CNC

(a)  LCD-mounted type CNC
(b)  Stand-alone type CNC

(2) Kind of Ethernet

(a)  Embedded Ethernet  with embedded Ethernet port (hereafter referred to as the embedded

Ethernet)

(b)  Fast Ethernet (the Ethernet board, the Multi-function Ethernet)






NOTE

1  The “Twin display function with Ethernet” option is necessary.
2  If the "Twin display function with Ethernet" option is specified, the CNC display

function cannot be available at the same time.

3  The display size of the secondary display unit must be the same as the display

size of the CNC.

4  The MDI type of the secondary display unit can be different from one of the

CNC.

5  CNCs with the personal computer function for Windows XP or Windows CE are

not supported.

6  The following screens cannot be displayed on the secondary display unit.

-  BOOT/IPL screen
-  System alarm screen

7  As for the machine operator's panel by the secondary display unit, equip the I/O

link and the ladder program for the secondary display unit separately.





Ethernet

CNC

Secondary display unit

B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2325 -

Operation

  -

Start

(1)



Turn on the power of the CNC and the secondary display unit.

(2)



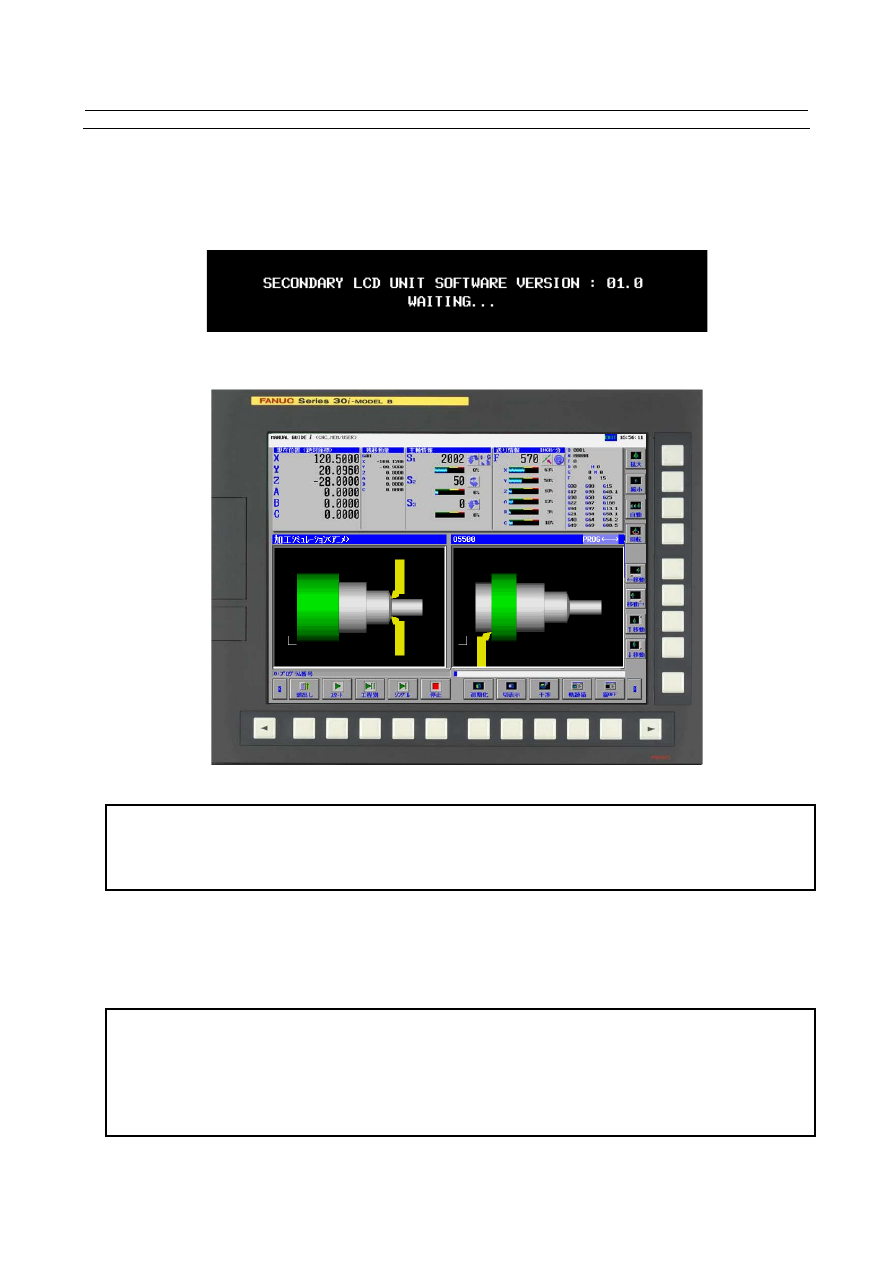

The following message is displayed on the secondary display unit, then the connection to the CNC is
waited.






(3)



After the CNC is connected, the same screen of the CNC is displayed on the secondary display unit.





Secondary display unit



NOTE



The connection settings for the CNC and the secondary display unit are
necessary before connecting. Refer to the "Connection settings" later described
for details.



  -

Operation selection for the MDI key and the touch panel

The operation by the MDI key and the touch panel is available on either the CNC or the secondary
display unit only.
To select which of them, use the following Key control selection signal CNCKY<G0295.7>.


NOTE

1  The reset key is always usable on both the CNC and the secondary display unit.
2  It the Ethernet connection is broken during the operation of the secondary display

unit, the operation on the secondary display unit and the CNC becomes
impossible. Then about 30 seconds later, the operation on the CNC becomes
possible.


The related signals are as follows.

13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2326 -

Key control selection signal CNCKY <G0295.7>

  [Classification]  Input signal


[Function]  Selects which unit (the CNC or the secondary display unit) is used for the operation by

the MDI key and the touch panel.



[Operation]  “0” : Secondary display unit



  “1” : CNC



Key control selection status signal CNCKYO <F0295.7>



  [Classification]

  Output signal



[Function]  Shows which unit (the CNC or the secondary display unit) is selected for the operation by

the MDI key and the touch panel at present.



[Operation]  “0” : Secondary display unit



  “1” : CNC



Signal address







#7

#6

#5

#4

#3

#2

#1

#0

G0295



CNCKY





















#7

#6

#5

#4

#3

#2

#1

#0

F0295



CNCKYO

















  -

Usage of memory card or USB memory in the secondary display unit



When you use a memory card or a USB memory in the secondary display unit, set the following NC
parameters. (When you use the CNC side, set the former value to the NC parameters.)



0020



I/O CHANNEL: Input/output device selection, or interface number for a foreground input device





[Input type]  Setting input



[Data type]  Byte



[Valid data range]  0 to 17



Table for settings and input/output devices

Setting

Description

4

Memory card or USB memory in the secondary display unit.







#7

#6

#5

#4

#3

#2

#1

#0

0300

















PCM





[Input type]  Setting input



[Data type]  Bit





#0  PCM

In case of the secondary display unit for Ethernet connection,



  0: A memory card or a USB memory in the CNC is effective.





  1: A memory card or a USB memory in the secondary display unit is effective.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2327 -

NOTE



The limitations in case of using a memory card or a USB memory in the
secondary display unit are as follows:
1  The supported functions are the data input/output (read/punch) only. The

following functions are not available.



-  DNC operation, schedule operation and external subprogram call (M198)



-    Memory card program operation/editing.



-    Servo Guide



-    FANUC LADDER-III



Moreover, the C-language executor and the macro executor cannot access a
memory card or a USB memory in the secondary display unit.

2  In case of displaying the program folder screen, select the [MEMORY CARD]

in [DEVICE CHANGE] even if a USB memory is used.

3  If both a memory card and a USB memory are inserted in the secondary

display unit, the first inserted device can be used only.



  -

Notes for connection

When there is a problem about the Ethernet connection, one of the following situations may happen.

(1)  The display stops at the waiting screen (the screen of 2) of ”Start” earlier described) for connection

to the CNC.



Check the following items.
(a)  Start of the CNC
(b)  Connection of network
(c)  Response from the CNC (Refer to the “Response check of CNC to be connected” of ”Settings

& Maintenance” for the secondary display unit” later described)

(d)  Ethernet settings for the CNC and the secondary display unit (Refer to the “Connection

settings” later described)


(2)  The following “CONNECTION FAILED” message is displayed.








The error information is displayed in the following format inside parentheses.



(ERROR: Error No.: Detail1: Detail2)



Handle this error as follows. Detail 1 and 2 show error numbers of the socket error or the protocol
error that occurred while communicating. If the problem is not fixed, inform the detail 1 and 2 to
FANUC.





Error No.

Meaning

Error handling

-16

Socket error

Check your network connection (Ethernet cable or Ethernet board etc.).
If the problem is not fixed, inform the detail 1 and 2 to FANUC.

-17

Protocol error

Inform the detail 1 and 2 to FANUC.

-18

Other error

Inform the detail 1 and 2 to FANUC.



Settings and maintenance

-

Connection settings

The following settings are necessary to connect the CNC with onto the secondary display unit.





13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2328 -

Settings of the CNC side

Set the IP address and the subnet mask for the CNC, and the TCP port number for the FOCAS2/Ethernet
function.
Set also the following NC parameter.


Parameter





#7

#6

#5

#4

#3

#2

#1

#0

3206



NS2


















[Input type]  Parameter input



[Data type]  Bit





#7  NS2

Twin display function with Ethernet is:
0: Disabled.
1: Enabled.



Settings of the secondary display unit side

Set the IP address and the subnet mask for the secondary  display unit. Also set the IP address and the
TCP port number for the CNC.


NOTE

1  For the CNC, set the same IP address and TCP port number as "Settings of the

CNC side".

2  As for the setting method, refer to the “Settings” of ““Settings & Maintenance” for

the secondary display unit” later described.



“Settings & Maintenance” for the secondary display unit.

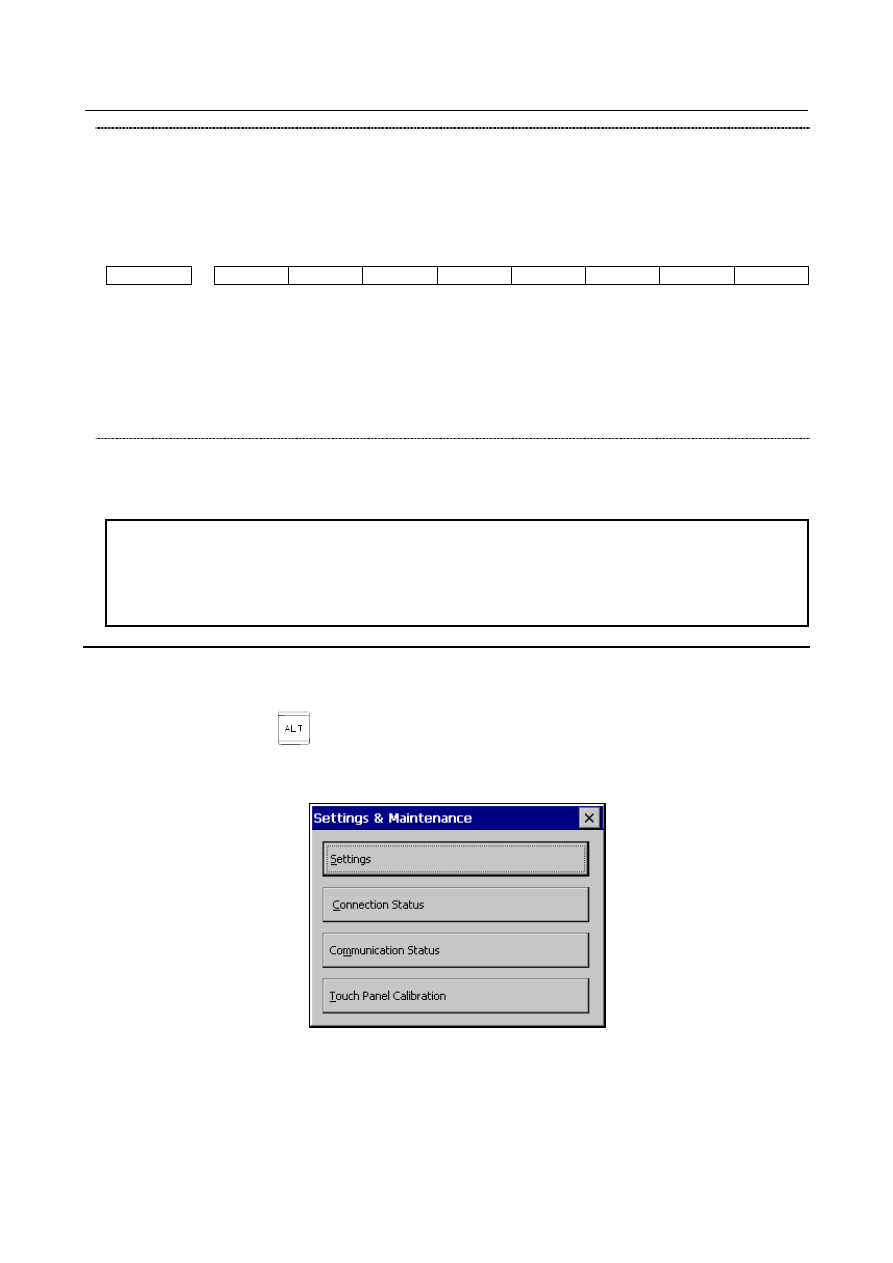

Display the "Settings & maintenance" menu for the settings and maintenance of the secondary display
unit by either of the following operations.

-

Keep pressing



+[S] key more than 2 seconds.

-

Keep pressing the upper right corner (within 3cm) on the touch panel display more than 3
seconds.





“Settings & Maintenance” menu



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2329 -

To select the menu button, press on the touch panel or press



  key after select by the cursor key on

the MDI keyboard.
As for the operations of each menu items, refer to the following table.


Button name

Reference

Settings

Settings

Connection Status

Response check of CNC to be connected

Communication Status

Communication status with CNC

Touch Panel Calibration

Calibration of the touch panel



To close this menu, press the

button on the screen or press



  key on the MDI keyboard.



  -

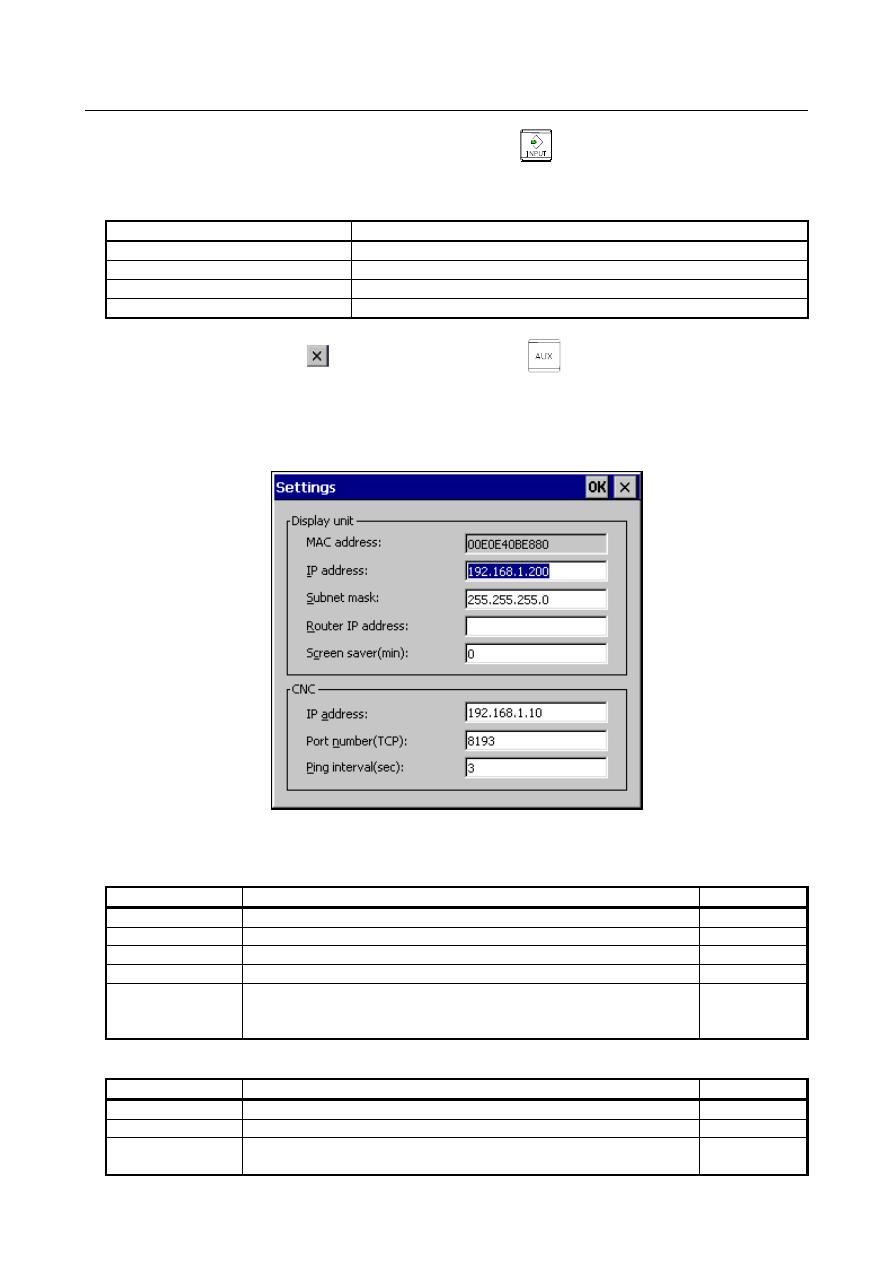

Settings

Select the "Settings" in the "Settings & maintenance" menu, then the setting screen for the Ethernet and
the backlight of the secondary display unit will be displayed.





As for the setting items, refer to the following tables (1) and (2).

(1)  Display unit: Settings for the secondary display unit

Item

Description

Initial value

MAC address

MAC address (cannot be changed)

-

IP address

IP address

192.168.1.200

Subnet mask

Subnet mask

255.255.255.0

Router IP address

Router IP address (Set if necessary)

None

Screen saver(min)

After this time passes without input of the keys and the touch panel, the
backlight is turned off.    (Minute)    (Range: 0 to 127)
In case of “0”, the backlight is not turned off.

0


(2)    CNC: Settings for the CNC to be connected

Item

Description

Initial value

IP address

IP address

192.168.1.10

Port number (TCP)

TCP port number (Range: 5001 to 65535)

8193

Ping interval (sec)

Interval time of periodical response check for the CNC (second) (Range :
0 to 120)

3
