Start number of the range to be excluded from the NC parameter check sum, 11



13762



Start number of the range to be excluded from the NC parameter check sum, 12



13763



Start number of the range to be excluded from the NC parameter check sum, 13



13764



Start number of the range to be excluded from the NC parameter check sum, 14



13765



Start number of the range to be excluded from the NC parameter check sum, 15



13766



Start number of the range to be excluded from the NC parameter check sum, 16



13767



Start number of the range to be excluded from the NC parameter check sum, 17



13768



Start number of the range to be excluded from the NC parameter check sum, 18



13769



Start number of the range to be excluded from the NC parameter check sum, 19



13770



Start number of the range to be excluded from the NC parameter check sum, 20





[Input type]  Parameter input



[Data type]  2-word path

[Valid data range]  0 to maximum parameter number

These parameters specify the range of parameters to be excluded from the check sum in
the parameter check sum function. The parameters ranging from the start number to the
end number are excluded from the check sum.



NOTE

1  The parameters with the start and end numbers are also excluded.
2  In a combination of start and end numbers, if the start number is

greater than the end number (start number > end number), the
combination is invalid.

3  If the start and end numbers are the same (start number = end

number), the single parameter with that number is excluded.



Alarm and message

Number

Message

Description

DS5340

PARAMETER CHECK
SUM ERROR

Because parameters have been modified, the parameter check sum and
the standard check sum do not match.
Restore the original parameter state, or set a standard check sum again.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2315 -

13.1.7

Touch Panel Check Signal

Overview

This function outputs a signal to notify the PMC that a virtual MDI key has been pressed. The machine
tool builder can use this function for applications in which, for example, a buzzer is sounded after a press
of a virtual MDI key is detected.


Explanation

When a virtual MDI key is pressed, the touch panel check signal TPPRS<F0006.0> is output. (Fig. 13.1.7
(a) and Fig. 13.1.7 (b) show the range of virtual MDI keys that cause signal output.)
In related functions, this function operates as follows:

-

CNC screen display function



When the virtual MDI key function is used in the CNC screen display function, the signal is output.

-

Macro executor



When the macro executor is used on the virtual MDI screen, the signal is output.

-

C language executor



While the C language executor screen is being displayed, the signal is not output.



NOTE

1  This function is enabled when the virtual MDI function is used.
2  When a virtual MDI key is pressed for a short time or when a virtual MDI key is

pressed several times successively, the CNC does not sometimes accept the
key input even if the signal is output.



Range of virtual MDI keys that cause signal output



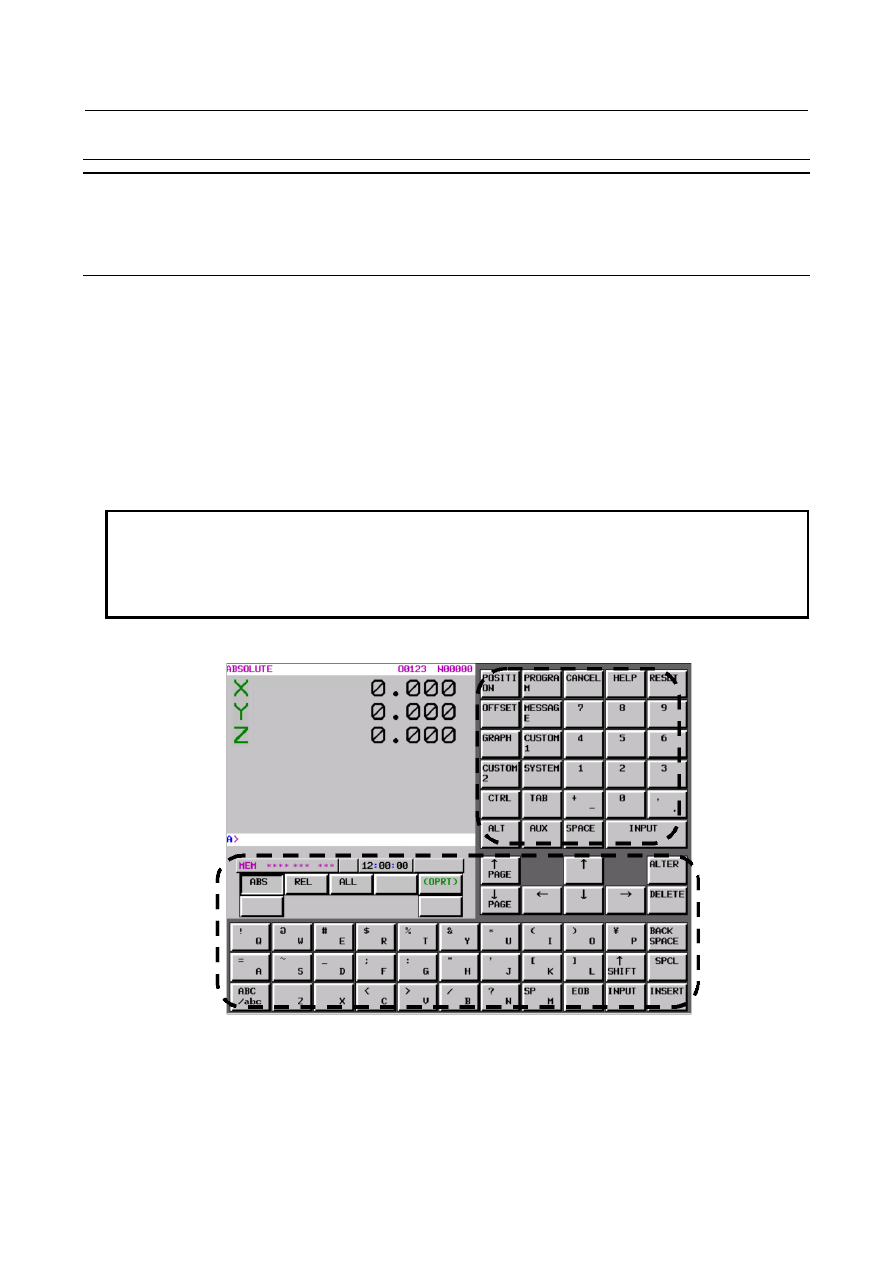

Fig. 13.1.7 (a) When the NC screen is displayed



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2316 -



Fig. 13.1.7 (b) When the PMC high-definition screen is displayed


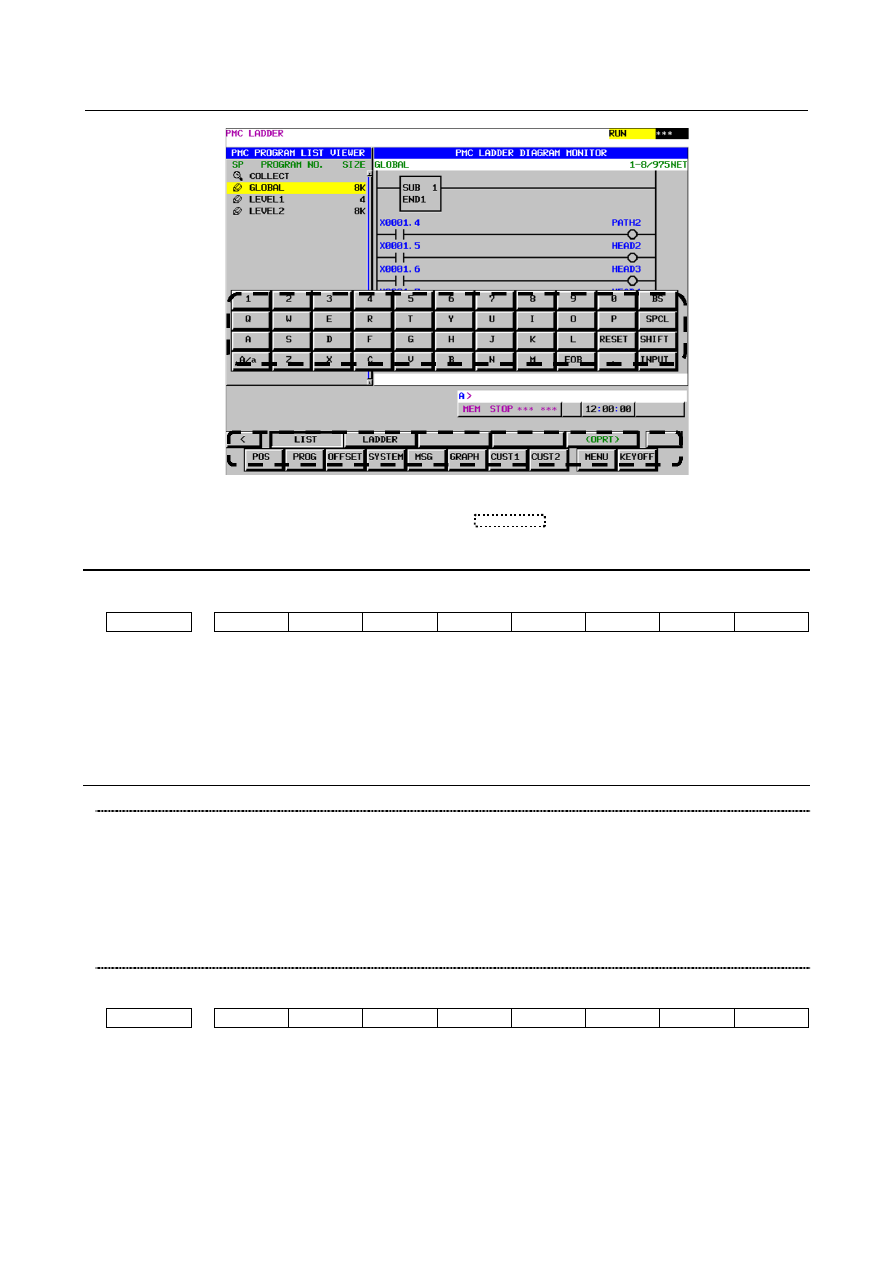

When a virtual MDI key within the range indicated by



  in Fig. 13.1.7 (a) and Fig. 13.1.7 (b) is

pressed, the signal is output.


Parameter





#7

#6

#5

#4

#3

#2

#1

#0

3207





TPP

















[Input type]  Parameter input



[Data type]  Bit





#6  TPP

  When a virtual MDI key is pressed, signal TPPRS <F0006.0> is

0:

Not output.

1:

Output



Signal

  -

Touch panel check signal TPPRS<F0006.0>

  [Classification]  Output signal


[Function]  Notifies the PMC that a virtual MDI key has been pressed.



[Operation]  The signal is set to 1 when:

-

A virtual MDI key is pressed.

The signal is set to 0 when:



-

A virtual MDI key is released.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

F0006

















TPPRS



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2317 -

  -

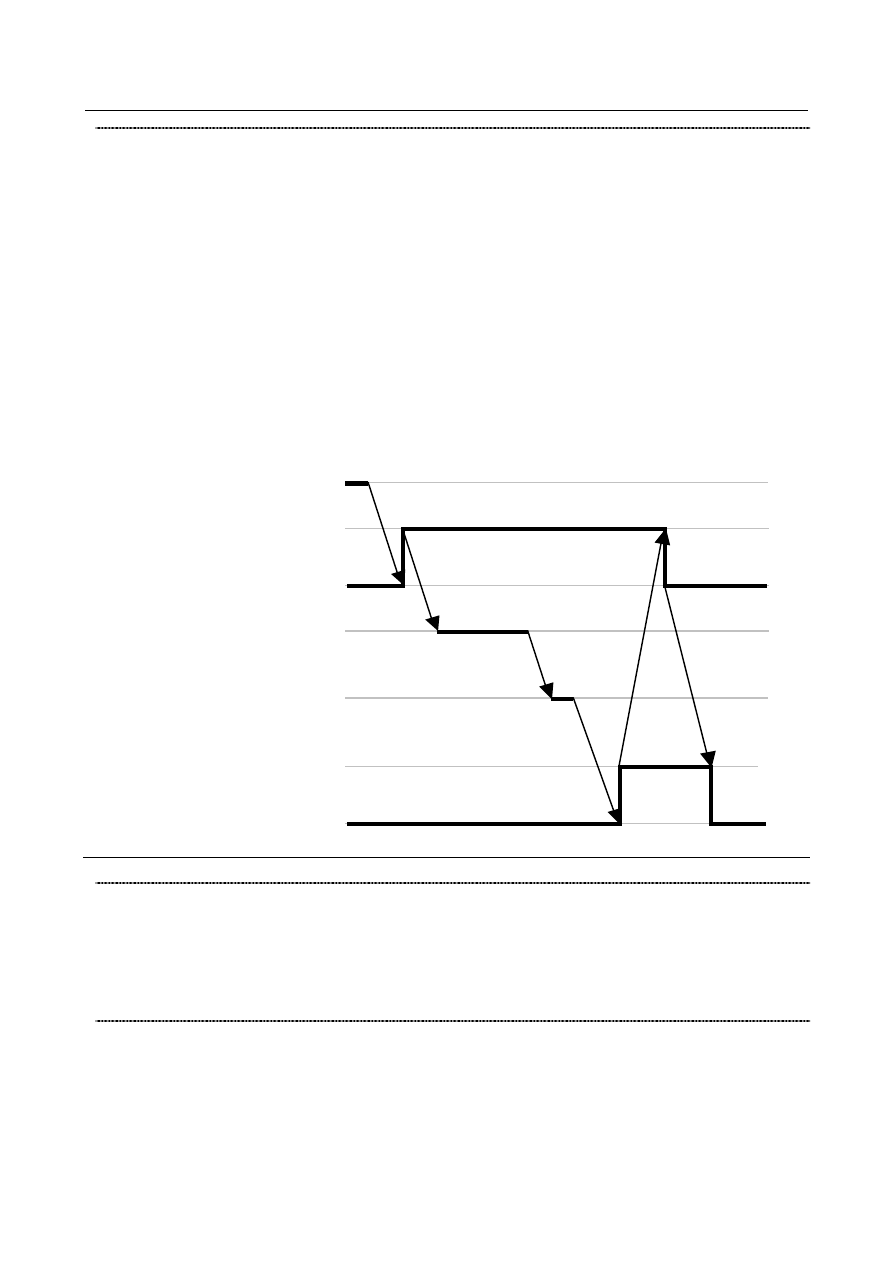

Timing chart

The following shows a timing chart of a press of a virtual MDI key and the touch panel check signal.


Virtual MDI key pressed

32 msec or more



Touch panel check signal




-

When a virtual MDI key is pressed, the signal is output for 32 msec or longer.



Read the signal with a ladder program of which cycle period is shorter than 32 msec.

-

When a virtual MDI key is held pressed continuously, the signal is kept output.

-

There may be a delay from a press of a virtual MDI key until the touch panel check signal is output.
A delay may be generated also when the virtual MDI key is released.

-

If the time from when a virtual MDI key is pressed until it is released is within 50 msec, the touch
panel check signal is not sometimes output.



13.1.8

Changing the Display Language by PMC Signals

Overview

PMC signals can be used to change the display language of the CNC screen. In this function, a dial or
switch on the machine operator's panel can also be used to change the language of the CNC screen.


Explanation

To change the display language by the PCM ladder, set display language setting signals LANG1 to
LANG7 <G0581.0 to G0581.6> to a number and change display language switch start signal SLANG
<G0581.7> from “0” to “1”. This changes the value of parameter No.3281 to the language number that
was set in display language setting signals LANG1 to LANG7.
Upon completion of the change, display language switch completion signal FLANG <F0545.0> is set to
“1”.

For information on switching the language on the CNC screen, refer to the chapter "Displaying and
Switching the Display Language" in OPERATOR’S MANUAL (Common to Lathe System/Machining
Center System) (B-64694EN).


NOTE



When the language is selected in the language specification screen, don’t set
signal SLANG <G0581.7> to ‘1’.



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2318 -

Time chart

Follow the procedure below to switch the display language.

Set display language setting signals from LANG1 to LANG7 to the language number of the language to
be used.
Set display language switch start signal SLANG from “0” to “1”.
The current language is switched to the language with the language number set in display language
setting signals from LANG1 to LANG7.
The value of parameter No. 3281 is updated to the value set by display language setting signals from
LANG1 to LANG7.
Upon completion of the switching, set display language switch completion signal FLANG is set to “1”.
In the PMC ladder, set display language switch start signal SLANG from “1” to 0 after display language
switch completion signal FLANG is set to “1”.
When display language switch start signal SLANG is set to 0, display language switch completion signal
FLANG is set to “0”.


Display  language switch
start signal SLANG



Display  language switch
completion signal
FLANG



0

1

Switching the
display language



Updating parameter No.
3281



Setting display language
setting signals LANG1 to
LANG7 to  the language
number



1

0





Signal

Display language switch start signal SLANG <G0581.7>

  [Classification]  Input signal


[Function]  This signal causes the current language to switch to the language set in display language

setting signals LANG1 to LANG7.



[Operation]  When this signal is changed from “0” to “1”, the current language switches to the

language set in display language setting signals LANG1 to LANG7.



Display language setting signals LANG1 to LANG7 <G0581.0 to G0581.6>

  [Classification]  Input signal


[Function]  These signals set a language number. Available languages and the corresponding input

signals are shown in the table.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2319 -

Language

Language

number

LANG7

G0581.6

LANG6

G0581.5

LANG5

G0581.4

LANG4

G0581.3

LANG3

G0581.2

LANG2

G0581.1

LANG1

G0581.0

English

0

0

0

0

0

0

0

0

Japanese

1

0

0

0

0

0

0

1

German

2

0

0

0

0

0

1

0

French

3

0

0

0

0

0

1

1

Chinese

(traditional

characters)

4

0

0

0

0

1

0

0

Italian

5

0

0

0

0

1

0

1

Korean

6

0

0

0

0

1

1

0

Spanish

7

0

0

0

0

1

1

1

Dutch

8

0

0

0

1

0

0

0

Danish

9

0

0

0

1

0

0

1

Portuguese

10

0

0

0

1

0

1

0

Polish

11

0

0

0

1

0

1

1

Hungarian

12

0

0

0

1

1

0

0

Swedish

13

0

0

0

1

1

0

1

Czech

14

0

0

0

1

1

1

0

Chinese

(simplified

characters)

15

0

0

0

1

1

1

1

Russian

16

0

0

1

0

0

0

0

Turkish

17

0

0

1

0

0

0

1

Bulgarian

18

0

0

1

0

0

1

0

Rumanian

19

0

0

1

0

0

1

1

Slovak

20

0

0

1

0

1

0

0

Finnish

21

0

0

1

0

1

0

1

Vietnamese

23

0

0

1

0

1

1

1

Indonesian

24

0

0

1

1

0

0

0

Slovenian

25

0

0

1

1

0

0

1



Display language switch completion signal FLANG <F0545.0>

  [Classification]  Output signal


[Function]  This signal indicates that switching to the language set in display language setting signals

LANG1 to LANG7 is completed.



[Output cond.]  This signal is set to “1” when:

-

The display language has been switched.

This signal is set to “0” when:
-

Display language switch start signal SLANG is set to “0”.



NOTE



Even if display language switch start signal SLANG is switched
from “0” to “1” when the conditions required for this function are not
met, the current language is not switched, but display language
switch completion signal FLANG is set to “1”.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

G0581



SLANG

LANG7

LANG6

LANG5

LANG4

LANG3

LANG2

LANG1





#7

#6

#5

#4

#3

#2

#1

#0

F0545

















FLANG



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2320 -

Parameter

3281



Display language





[Input type]  Parameter input



[Data type]  Byte

[Valid data range]  0 to 21,23 to 25

Select a display language from the following:
  0 : English
  1 : Japanese
  2 : German
  3 : French
  4 : Chinese(traditional characters)
  5 : Italian
  6 : Korean
  7 : Spanish
  8 : Dutch
  9 : Danish
10 : Portuguese
11 : Polish
12 : Hungarian
13 : Swedish
14 : Czech
15 : Chinese(simplified characters)
16 : Russian
17 : Turkish
18 : Bulgarian
19 : Rumanian
20 : Slovak
21 : Finnish
23 : Vietnamese
24 : Indonesian
25 : Slovenian
If a number not indicated above is set, English is selected.



13.1.9

CNC Screen Dual Display

Overview

When a PC and a CNC are connected via Ethernet or HSSB, the CNC screen can be displayed on the PC
and the CNC at the same time by using the CNC screen display function. When the CNC screen display
function is started on the PC while a CNC screen is displayed on the display unit of the CNC, the dual
display mode is entered.
When the CNC screen display function is ended on the PC, the CNC screen is displayed only on the
display unit of the CNC.


In case the PC hangs up for a cause in the dual display mode, it is also possible to forcibly turn off the
CNC screen display function on the PC by using Dual display forcible end request signal to end the dual
display mode.


Key input operation can be performed on one of the PC and CNC sides, which can be selected.


NOTE



When the dual display function is being used, the same screen is displayed on
the PC and the CNC. The PC performance may have influence on the display
speed on the CNC side and slow down the display on the CNC.

B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2321 -

Explanation

  -

Operation

When bit 7 (NS2) of parameter No. 3206 is set to 1, the CNC screen dual display function is enabled.
Then, when the CNC screen display function on the PC side is started, the CNC screen is displayed on
both the PC and the CNC .


  -

Selection of key control

Either the keyboard of the PC or the MDI keys of the CNC become usable for key control.
Key control selection signal CNCKY<G0295.7> is used to select key control.
If CNCKY<G0295.7> is set to “1”, the MDI keys of the CNC become usable; if the signal is set to “0”,
the keyboard of the PC becomes usable.
The reset key, however, is always usable on both the PC and the CNC.
When the CNC is equipped with a touch panel, if bit 5 (S2K) of parameter No. 3206 is set to 1, it
becomes possible to select key control by pressing the upper left corner of the screen. In this case, the
signal cannot be used to select key control.
When the upper left part of the display screen on the CNC is pressed, the MDI keys become usable; when
the upper left part of the CNC screen display on the PC is clicked, the keyboard of the PC becomes
usable.


With Key control selection status signal CNCKYO<F0295.7>, key control selection status can be
checked to see which key control, key control on the PC or key control on the CNC, is currently selected.


Selection of key control is disabled when the dual display function is not used.


  -

Data I/O

When bit 0 (PCM) of parameter No. 0300 is set to 1, the data input/output destination is determined by
the selection of key control. When the keyboard of the PC is selected, input and output operations on the
PC side are enabled; when the MDI keys of the CNC are selected, input and output operations on the
CNC side are enabled.

When the USB memory is selected with parameter No. 0020 set to 17, if bit 0 (PCU) of parameter No.
11506 is set to 1, data input/output operation is performed for the PC. If bit 0 (PCU) of parameter No.
11506 is set to 0, data input/output operation is performed for the CNC control unit.


NOTE



If key control selection is changed and so the data input/output destination is
changed when the All I/O screen is displayed, the file list displayed on the All I/O
screen is not updated automatically. In this case, press soft key [REFRESH] to
update the display.



  -

Forcible end by Forcible end by Dual display forcible end request signal

If the PC hangs up for a cause when the CNC screen dual display function is being performed, the CNC
can issue a DI signal to forcibly end the CNC screen display function on the PC.
When C2SEND<G0295.6> is set to “1”, the CNC screen display function on the PC is forcibly ended.
The status of the forcible end processing is indicated by Dual display forcible end status signal
C2SENO<F0295.6>.


Forcible end by Dual display forcible end request signal is invalid when the dual display function is not
used.
