FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 254

11. TOOL FUNCTIONS





B-64693EN-1/01



- 1986 -

To obtain the actual offset tool path, the CNC internally calculates intersections of a straight line and a
straight line, an arc and an arc, and a straight line and an arc automatically. The programmer only has to
program a machining profile, therefore the programming can be done very easily.


Parameter





#7

#6

#5

#4

#3

#2

#1

#0

5000

















SBK





[Input type]  Setting input



[Data type]  Bit path





#0  SBK

  With a block created internally for tool radius - tool nose radius compensation:

0:

A single block stop is not performed.

1:

A single block stop is performed.

This parameter is used to check a program including cutter compensation/tool nose radius
compensation.






#7

#6

#5

#4

#3

#2

#1

#0

5001



























EVR













[Input type]  Parameter input



[Data type]  Bit path





#4  EVR

  When a tool compensation value is changed in tool radius -  tool nose radius

compensation mode:
0:

Enables the change, starting from that block where the next D or H code is specified.

1:

Enables the change, starting from that block where buffering is next performed.







#7

#6

#5

#4

#3

#2

#1

#0

5002



WNP











LGN

























[Input type]  Parameter input



[Data type]  Bit path





#1  LGN

  Geometry offset number of tool offset

0:

Is the same as wear offset number

1:

Specifies the geometry offset number by the tool selection number



NOTE



This parameter is valid when tool geometry/wear compensation is
specified.





#7  WNP

  Imaginary tool tip number used for tool nose radius compensation, when the tool

geometry/wear compensation function is equipped, is the number specified by:
0:

Geometry offset number

1:

Wear offset number



B-64693EN-1/01





11. TOOL FUNCTIONS



- 1987 -





#7

#6

#5

#4

#3

#2

#1

#0

5003















SUV

SUP





[Input type]  Parameter input



[Data type]  Bit path





#0  SUP







#1  SUV

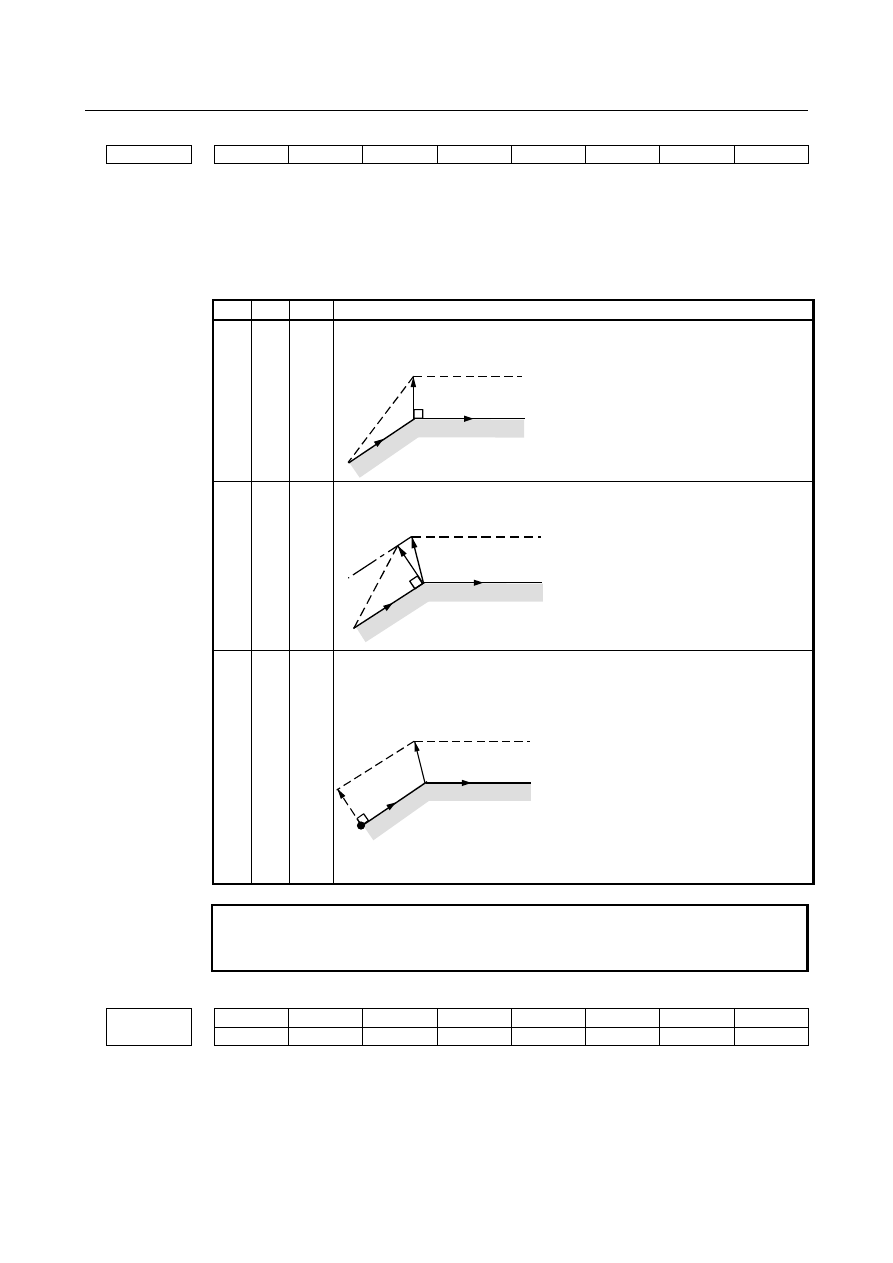

  These bits are used to specify the type of startup/cancellation of tool radius -  tool nose

radius compensation.

SUV  SUP  Type

Operation

0

0

Type

A

A compensation vector perpendicular to the block next to the startup block or
the block preceding the cancellation block is output.





0

1

Type

B

A compensation vector perpendicular to the startup block or cancellation block
and an intersection vector are output.





1

0
1

Type

C

When the startup block or cancellation block specifies no movement operation,
the tool is shifted by the cutter compensation amount in a direction
perpendicular to the block next to the startup or the block before cancellation
block.




When the block specifies movement operation, the type is set according to the
SUP setting; if SUP is 0, type A is set, and if SUP is 1, type B is set.



NOTE



When SUV,SUP = 0,1 (type B), an operation equivalent to that of
FS16

i

-T is performed.







#7

#6

#5

#4

#3

#2

#1

#0

5004































ODI









[Input type]  Parameter input



[Data type]  Bit path





#2  ODI

  The setting of a tool radius - tool nose radius compensation value is corrected as:

0:

Radius value

1:

Diameter value

Tool nose radius center path /
Tool center path


Programmed path

N1



N2

G41



N2

N3

Intersection point

Shift

G41



Tool nose radius center path /
Tool center path

N1

N2

Intersection point



G41



Programmed path



Programmed path



Tool nose radius center path /
Tool center path



11. TOOL FUNCTIONS





B-64693EN-1/01



- 1988 -







#7

#6

#5

#4

#3

#2

#1

#0

5008









MCR

CNV



CNC







[Input type]  Parameter input



[Data type]  Bit path





#1  CNC







#3  CNV

  These bits are used to select an interference check method in the tool radius - tool nose

radius compensation mode.

CNV

CNC

Operation

0

0

Interference check is enabled. The direction and the angle of an arc are checked.

0

1

Interference check is enabled. Only the angle of an arc is checked.

1

-

Interference check is disabled.

For the operation taken when the interference check shows the occurrence of an reference
(overcutting) , see the description of bit 5 (CAV) of parameter No. 19607.


NOTE



Checking of only the direction cannot be set.





#4  MCR

  If G41/G42 (tool radius - tool nose radius compensation) is specified in the MDI mode,

an alarm is:
0:

Not raised.

1:

Raised. (Alarm PS5257 “G41/G42 NOT ALLOWED IN MDI MODE”)







#7

#6

#5

#4

#3

#2

#1

#0

5009

























TIP















[Input type]  Parameter input



[Data type]  Bit path



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





#5  TIP

  In tool radius - tool nose radius compensation, the virtual tool tip direction is:

0:

Not used.

1:

Used.



5010



Limit for ignoring the small movement resulting from tool radius - tool nose radius compensation





[Input type]  Setting input



[Data type]  Real path



[Unit of data]  mm, inch (input unit)

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  9 digit of minimum unit of data (refer to standard parameter setting table (A))

(When the increment system is IS-B, -999999.999 to +999999.999)
When the tool moves around a corner in cutter compensation or tool nose radius
compensation mode, the limit for  ignoring the small travel amount resulting from
compensation is set. This limit eliminates the interruption of buffering caused by the
small travel amount generated at the corner and any change in feedrate due to the
interruption.

B-64693EN-1/01





11. TOOL FUNCTIONS



- 1989 -



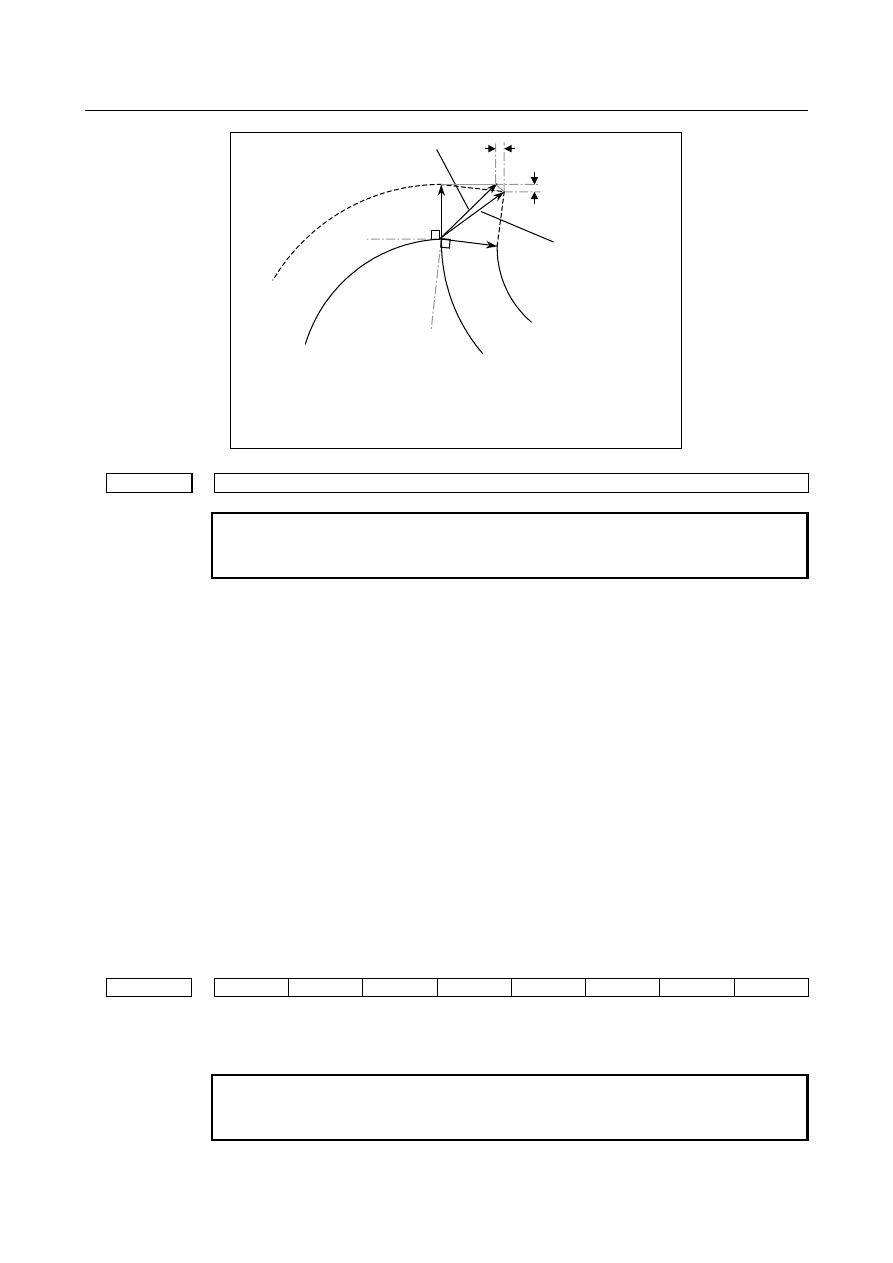

Even if

∆

V

x



≤



∆

V

limit

 and

∆

V

Y



≤



∆

V

limit

, vector to

single-block stop point
remains.

Tool center path

Programmed path

If

∆

V

x



≤



∆

V

limit

 and

∆

V

Y

≤



∆

V

limit

,

this vector is ignored.

S



∆

V

Y



∆

V

x



r



r



N1

N2



∆

V

limit

 is determined depending on the setting in parameter No. 5010.





5024



Number of tool compensation values



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  Word path

[Valid data range]  0 to 999

Set the maximum allowable number of tool compensation values used for each path.
Ensure that the total number of values set in parameter No. 5024 for the individual paths
is within the number of compensation values usable in the entire system. The number of
compensation values usable in the entire system depends on the option configuration.
If the total number of values set in parameter No. 5024 for the individual paths exceeds
the number of compensation values usable in the entire system, or 0 is set in parameter
No. 5024 for all paths, the number of compensation values usable for each path is a value
obtained by dividing the number of compensation values usable in the entire system by
the number of paths.
Tool compensation values as many as the number of compensation values used for each
path are displayed on the screen. If tool compensation numbers more than the number of
compensation values usable for each path are specified, an alarm PS0115 “VARIABLE
NO. OUT OF RANGE” is issued.
For example, 64 tool compensation sets are used, 20 sets may be allocated to path 1, 30
sets to path 2, and 14 sets to path 3. All of 64 sets need not be used.






#7

#6

#5

#4

#3

#2

#1

#0

5042















OFC

OFA





[Input type]  Parameter input



[Data type]  Bit path



NOTE



When at least one of these parameters is set, the power must be
turned off before operation is continued.



11. TOOL FUNCTIONS





B-64693EN-1/01



- 1990 -



#0  OFA







#1  OFC

  These bits are used to specify the increment system and valid data range of a tool offset

value.

For metric input

OFC



OFA

Unit



Valid data range



0

1

0.01mm

±

9999.99mm

0

0

0.001mm

±

9999.999mm

1

0

0.0001mm

±

9999.9999mm



For inch input

OFC



OFA

Unit



Valid data range



0

1

0.001inch

±

999.999inch

0

0

0.0001inch

±

999.9999inch

1

0

0.00001inch

±

999.99999inch







#7

#6

#5

#4

#3

#2

#1

#0

19607



NAG

NAA

CAV





CCC









[Input type]  Parameter input



[Data type]  Bit path





#2  CCC

  In the cutter compensation/tool nose radius compensation mode, the outer corner

connection method is based on:
0:

Linear connection type.

1:

Circular connection type.





#5  CAV

  When an interference check for cutter compensation/tool nose radius compensation finds

that interference (overcutting) occurred:
0:

Machining stops with the alarm PS0041,” INTERFERENCE IN CUTTER
COMPENSATION”.
(Interference check alarm function)

1:

Machining is continued by changing the tool path to prevent interference
(overcutting) from occurring. (Interference check avoidance function)

For the interference check method, see the descriptions of bit 1 (CNC) of parameter No.
5008 and bit 3 (CNV) of parameter No. 5008.




#6  NAA

  When the interference check avoidance function for cutter compensation/tool nose radius

compensation considers that an avoidance operation is dangerous or that a further
interference to the interference avoidance vector occurs:
0:

An alarm is issued.
When  an avoidance operation is considered to be dangerous, the alarm PS5447,”
DANGEROUS AVOIDANCE AT G41/G42”    is issued.
When a further interference to the interference avoidance vector is considered to
occur, the alarm PS5448,” INTERFERENCE TO AVD. AT G41/G42” is issued.

1:

No alarm is issued, and the avoidance operation is continued.



  CAUTION



When this parameter is set to 1, the path may be shifted largely.
Therefore, set this parameter to 0 unless special reasons are
present.





#7  NAG

  If the gap vector length is 0 when the interference check avoidance function for cutter

compensation/tool nose radius compensation is used:
0:

Avoidance operation is performed.

B-64693EN-1/01





11. TOOL FUNCTIONS



- 1991 -

1:

Avoidance operation is not performed.



19625



Number of blocks to be read in the cutter compensation/tool nose radius compensation mode





[Input type]  Setting input



[Data type]  Byte path

[Valid data range]  3 to 8

This parameter sets the number of blocks to be read in the cutter compensation/tool nose
radius compensation mode. When a value not greater than 3 is set, the specification of 3
is assumed. When a value not less than 8 is set, the specification of 8 is assumed. As a
greater number of blocks are read, an overcutting (interference) forecast can be made with
a command farther ahead. However, the number of blocks read and analyzed increases, so
that a longer block processing time becomes necessary.

Even if the setting of this parameter is modified in the MDI mode by stopping in the
cutter compensation/tool nose radius compensation mode, the setting does not become
valid immediately. Before the new setting of this parameter can become valid, the cutter
compensation/tool noise radius compensation mode must be canceled, then the mode
must be entered again.


Alarm and message

Number

Message

Description

PS0033

NO INTERSECTION AT 41/42

The intersection cannot be obtained by the intersection
calculation in cutter or tool-nose radius compensation. Modify
the program.

PS0034

ONLY G00/G01 ALLOWED IN
STUP/EXT BLK

In cutter or tool-nose radius compensation, a startup or
cancellation is performed in the following mode. Modify the
program.
G02/G03 : Circular interpolation or helical interpolation
G35/G36 : Circular threading


PS0035

CAN NOT COMMANDED G31

-  G31 cannot be specified. This alarm is generated when a G

code (such as for cutter or tool-nose radius compensation)
of group 07 is not canceled.

-  A torque limit skip was not specified in a torque limit skip

command (G31P98 or P99). Specify the torque limit skip in
the PMC window or the like. Or, specify the torque limit
override by address Q.

PS0037

CAN NOT CHANGE PLANE IN
G41/G42

The compensation plane G17/G18/G19 was changed during
cutter or tool-nose radius compensation. Modify the program.

PS0041

INTERFERENCE IN G41/42

In cutter or tool-nose radius compensation, excessive cutting
may occur. Modify the program.

PS0042

G45/G48 NOT ALLOWED IN CRC

Tool offset (G45 to G48) is commanded in tool compensation.
Modify the program.

PS5445

CAN NOT COMMAND MOTION IN
G39

Corner circular interpolation (G39) of cutter compensation or
tool nose radius compensation is not specified alone but is
specified with a move command.

PS5446

NO AVOIDANCE AT G41/G42

Because there is no interference evade vector, the
interference check evade function of cutter compensation or
tool nose radius compensation cannot evade interference.

PS5447

DANGEROUS AVOIDANCE AT
G41/G42

The interference check evade function of cutter compensation
or tool nose radius compensation determines that an evade
operation will lead to danger.

11. TOOL FUNCTIONS





B-64693EN-1/01



- 1992 -

Number

Message

Description

PS5448

INTERFERENCE TO AVD. AT
G41/G42

In the interference check evade function of cutter
compensation or tool nose radius compensation, a further
interference occurs for an already created interference evade
vector.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (For lathe system)
(B-64694EN-1)

Overview of Tool Nose Radius Compensation (G40-G42)
Overview of Cutter Compensation (G40-G42)
Details of Cutter or Tool Nose Radius Compensation

OPERATOR’S MANUAL (For machining center system)
(B-64694EN-2)

Overview of Tool Nose Radius Compensation (G40-G42)
Overview of Cutter Compensation (G40-G42)
Details of Cutter or Tool Nose Radius Compensation



11.4.2

Tool Length Compensation

M





Overview

When the difference between the tool length assumed at the time of programming and the tool length of
the tool actually used for machining is set in offset memory, the difference in tool length can be corrected
without modifying the program.
G43 and G44 specify the offset direction, and a number following the tool length compensation
specification address (H code) specifies the tool length compensation amount set in the offset memory.




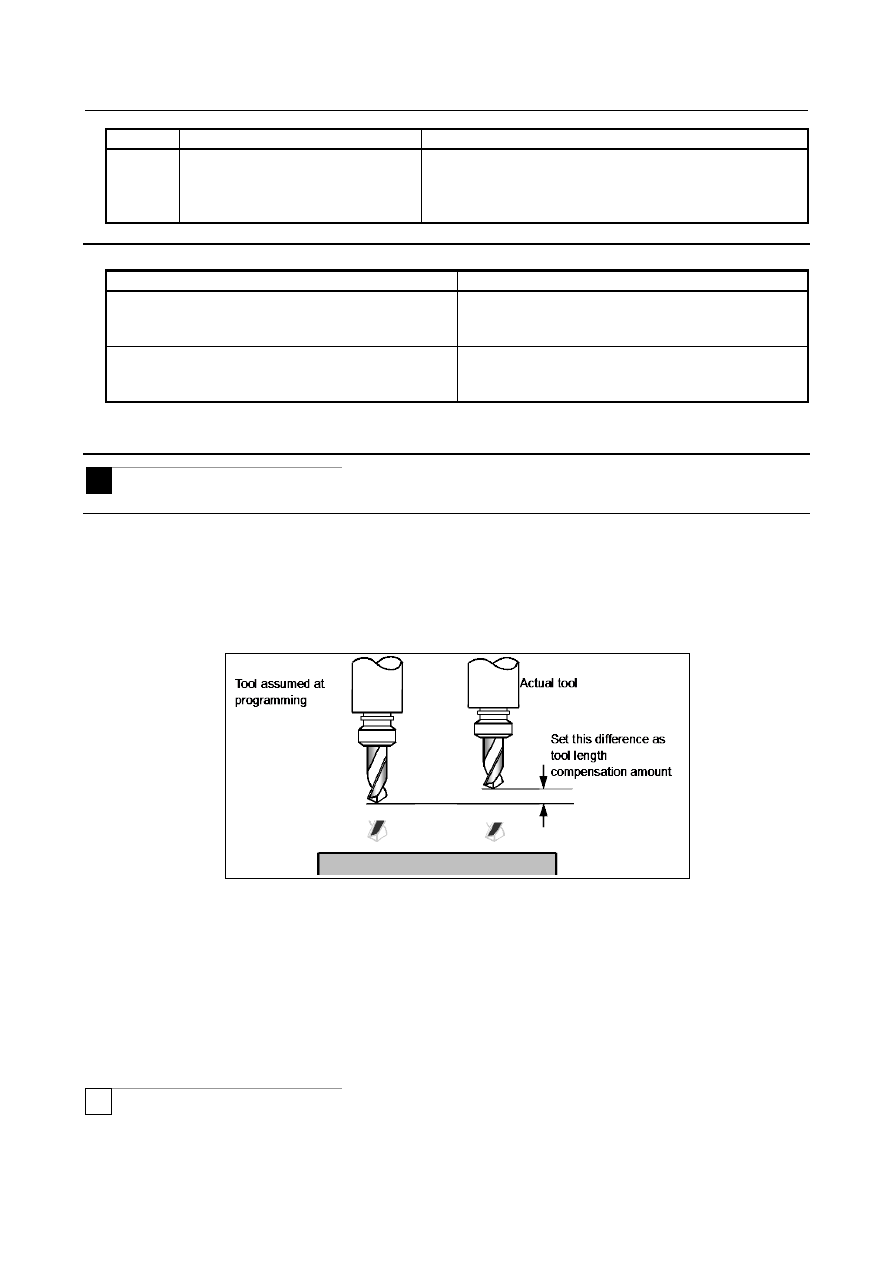

Fig.11.4.2 (a)


One of the following three methods is available, depending on the type of axis that can be subject to tool
length compensation:
-

Tool length compensation A
Compensates the value of the tool length on the Z axis.

-

Tool length compensation B
Compensates the value of the tool length on vertical direction of plane selection .

-

Tool length compensation C
Compensates the value of the tool length on a specified axis.



T



Extended tool selection function is necessary to use this function with lathe system. Moreover, the tool
change method needs to be ATC type (bit 3(TCT) of parameter No.5040) = 1).


B-64693EN-1/01





11. TOOL FUNCTIONS



- 1993 -

Parameter





#7

#6

#5

#4

#3

#2

#1

#0

3104























DAL



DRL













[Input type]  Parameter input



[Data type]  Bit path





#4  DRL

  Relative position

0:

The actual position displayed takes into account tool length offset.

1:

The programmed position displayed does not take into account tool length offset.





#6  DAL

  Absolute position

0:

The actual position displayed takes into account tool length offset.

1:

The programmed position displayed does not take into account tool length offset.



NOTE



In lathe systems, whether to exclude a tool offset when displaying
the absolute position is determined by the setting of bit 1 (DAP) of
parameter No. 3129.







#7

#6

#5

#4

#3

#2

#1

#0

5001





EVO

















EVO





TAL



TLB

TLC





[Input type]  Parameter input



[Data type]  Bit path





#0  TLC





#1  TLB

  These bits are used to select a tool length compensation type.

Type

TLB

TLC

Tool length compensation A

0

0

Tool length compensation B

1

0

Tool length compensation C

-

1

The axis to which cutter compensation is applied varies from type to type as described
below.
Tool length compensation A : Z-axis at all times
Tool length compensation B : Axis perpendicular to a specified plane (G17/G18/G19)
Tool length compensation C : Axis specified in a block that specifies G43/G44




#3  TAL

  Tool length compensation C

0:

Generates an alarm when two or more axes are offset

1:

Not generate an alarm even if two or more axes are offset





#6  EVO

  If a tool compensation value modification is made for tool length compensation A or tool

length compensation B in the offset mode (G43 or G44):
0:

The new value becomes valid in a block where G43, G44, or an H code is specified
next.

1:

The new value becomes valid in a block where buffering is performed next.
