FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 218

10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1698 -



[Unit of data]  1 pulse (360

°

/4096)

[Valid data range]  0 to 4095

Set this data when the reference position is to be shifted in the servo mode (rigid tapping,
etc.).
When plus data is specified, the reference position for the spindle is shifted CCW by the
set number of pulses.


NOTE



This parameter is valid only when a serial spindle is used.



4105



Time constant of magnetic flux for Magnetic flux control

(for high-speed output switching characteristics)



4107



Time constant of magnetic flux for Magnetic flux control

(for low-speed output switching characteristics)





[Input type]  Parameter input



[Data type]  Word spindle

The magnetic flux control is used to suppress the swelling of output power at acc./dec. in
induction motors. These parameters are used for the function and the value is specific
constant in each motor. When you use Smart rigid tapping, the setting of this parameter is
necessary. If these parameters are 0 even after automatic parameter initialization, please
ask FANUC of the setting value.


NOTE

When you use synchronous spindle motor (No.4012#6=1), the
magnetic flux control is not necessary. Don’t set these parameters.







#7

#6

#5

#4

#3

#2

#1

#0

4395







SRTDIF















[Input type]  Parameter input



[Data type]  Bit spindle




#5  SRTDIF

  Improvement of deceleration for Smart rigid tapping is:

0:

Invalid.

1:

Valid.

These are some cases that shock sounds can be heard in the feed axis at the point where
the spindle control changes from velocity control to position control during deceleration
in tapping, if the torque command for spindle reverses and the torque command for feed
axis reverses also as the result.
When this improvement becomes valid, the change from velocity control to positon
control in spindle becomes smooth, and reverse of the spindle torque command is
suppressed.
When you can’t suppress shock sounds even if this improvement is applied, use No.4790
together to set lower limit of torque command.


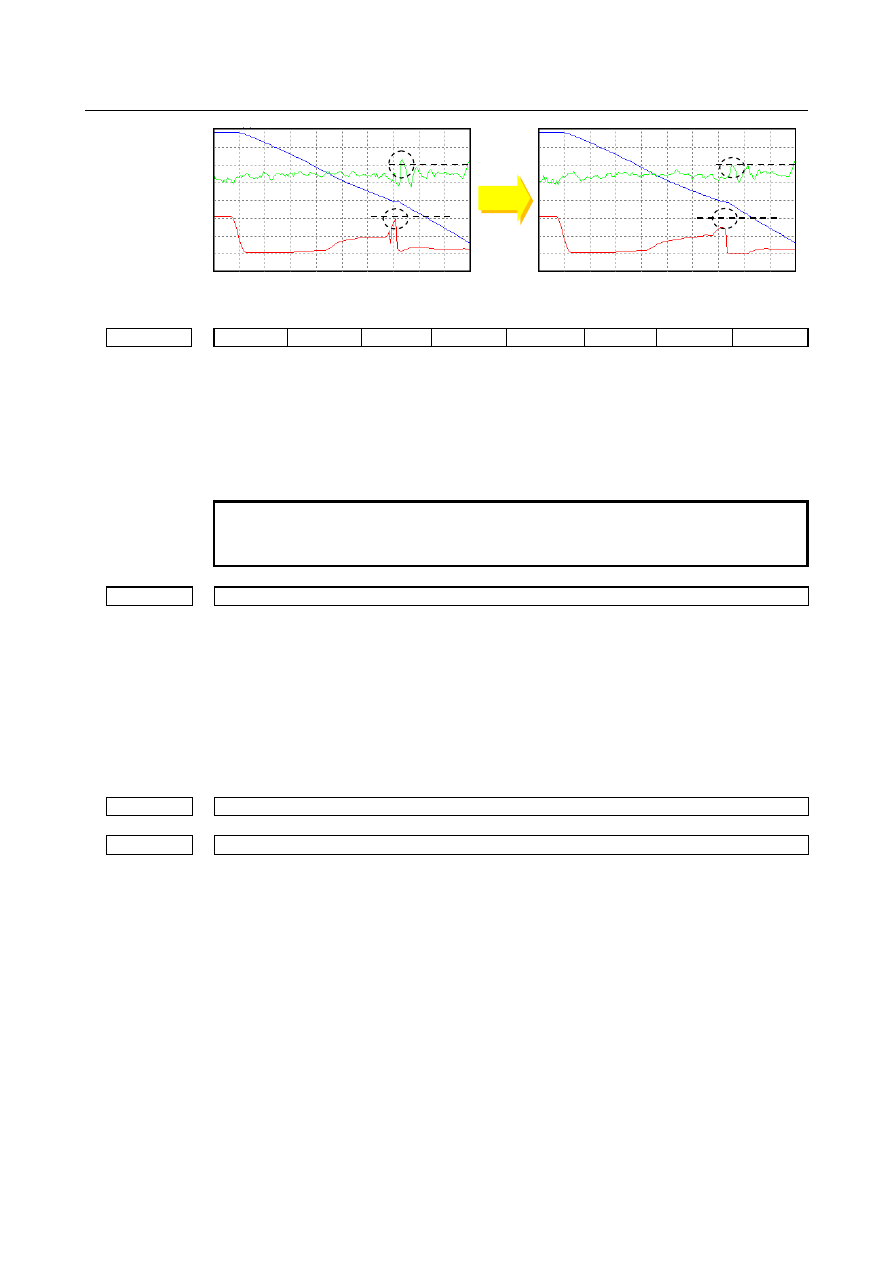

Spindle speed [500min

-1

/div]

B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1699 -





No.4395#5=0                           No.4395#5=1







#7

#6

#5

#4

#3

#2

#1

#0

4549















FHRSP







[Input type]  Parameter input



[Data type]  Bit spindle




#1  FHRSP

  Spindle control of FSSB high-speed rigid tapping is:

0:

Disabled.

1:

Enabled.



NOTE

Set 1 to the synchronizing spindle axis with the servo axis on FSSB
high-speed rigid tapping.



4661



Tolerable error value at spindle stop





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  1/4096 revolution of spindle

[Valid data range]  0 to 2048
 [Standard setting]  0

The tolerable error value at spindle stop should be set in No.4661. If the error at spindle
stop becomes over this value, the alarm (SP9170) will occur.
The setting value 0 is treated as 1024. The standard setting value is 0.



4666



Bell shape acc./dec. time constant for Smart rigid tapping    CTH1A=0



4667



Bell shape acc./dec. time constant for Smart rigid tapping    CTH1A=1





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  1ms

[Valid data range]  -180 to 180
 [Standard setting]  0

These parameters specify the bell shape acc./dec. time constant at starting from R point or
ending point to R point. If there is a shock at acceleration or at deceleration in servo or
spindle axis, please tune these parameters. The setting value 0 is treated as 30 (30ms).

Spindle torque command [50%/div]

Feed axis torque command
[0.5%/div]



0%

0%

20ms/div

0%

0%

10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1700 -

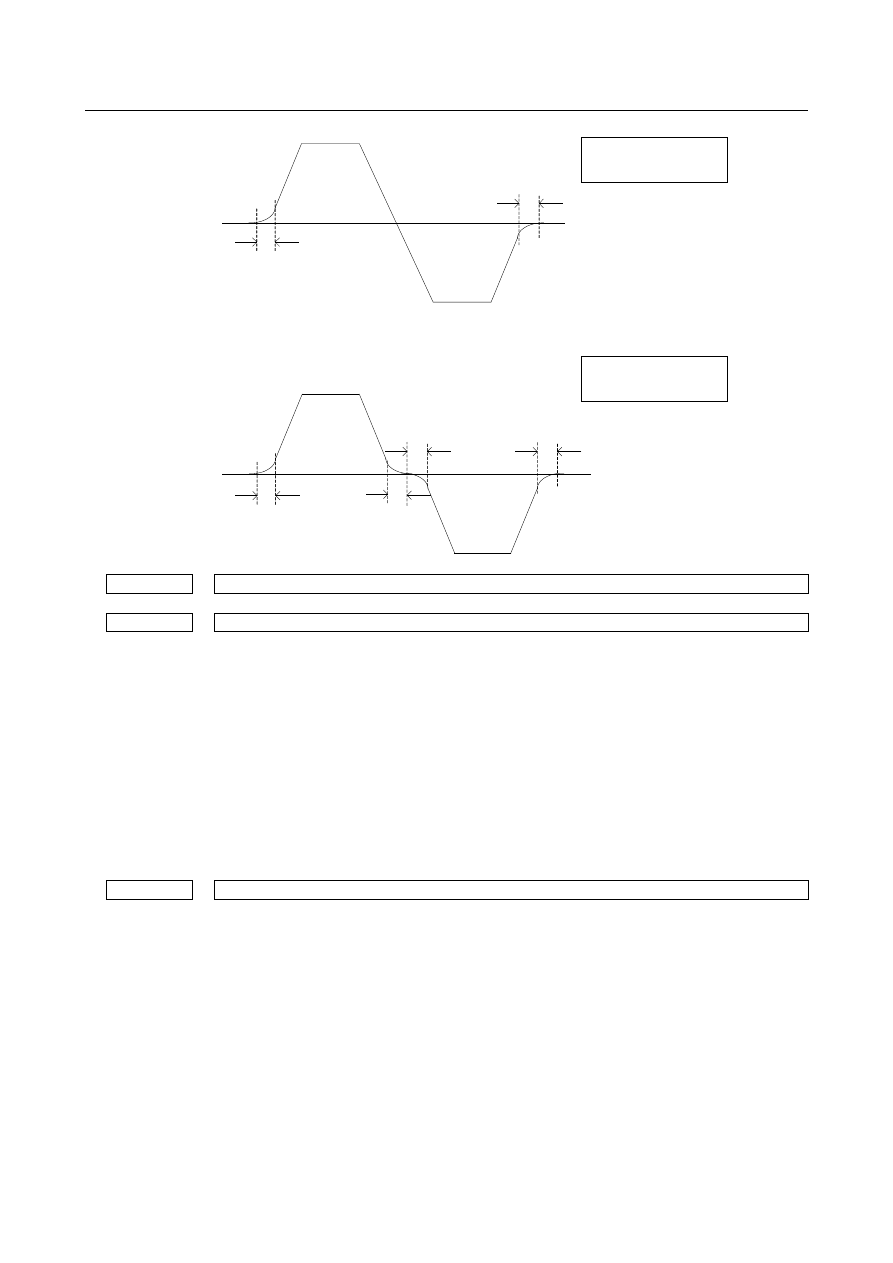

Spindle speed

Setting value[ms]

Setting value[ms]




When the setting value is negative, the bell shape acc./dec. becomes effective also at
bottom of tap.


Spindle speed

Setting value[ms]

Setting value[ms]

Setting value[ms]

Setting value[ms]





4668



Upper limit of torque command for Smart rigid tapping    CTH1A=0



4669



Upper limit of torque command for Smart rigid tapping    CTH1A=1





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  1%

[Valid data range]  0 to 100
 [Standard setting]  0

These parameters specify the upper limit of torque command for Smart rigid tapping. If
the following limits have been already applied, they are valid also in Smart rigid tapping.
-

Torque limit by parameter No.4025 and DI signal TLMH,L

-

Power limit by parameter No.4028 and 4029

In such cases, it’s not necessary to set these parameters. The setting value 0 is treated as
100 (100%).



4790



Lower limit of torque command for Smart rigid tapping in position control





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  1%

[Valid data range]  0 to 25
 [Standard setting]  0

This parameter specifies the lower limit of torque command for spindle in position
control and it clamps the torque command so that the torque command for spindle doesn’t
reverse. When you don’t want the spindle torque command becomes under n%, Set n in
this parameter.
If you set 0 in this parameter, the clamp of torque command is not done.


In case of
setting value=0 or >0

In case of
setting value<0

B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1701 -





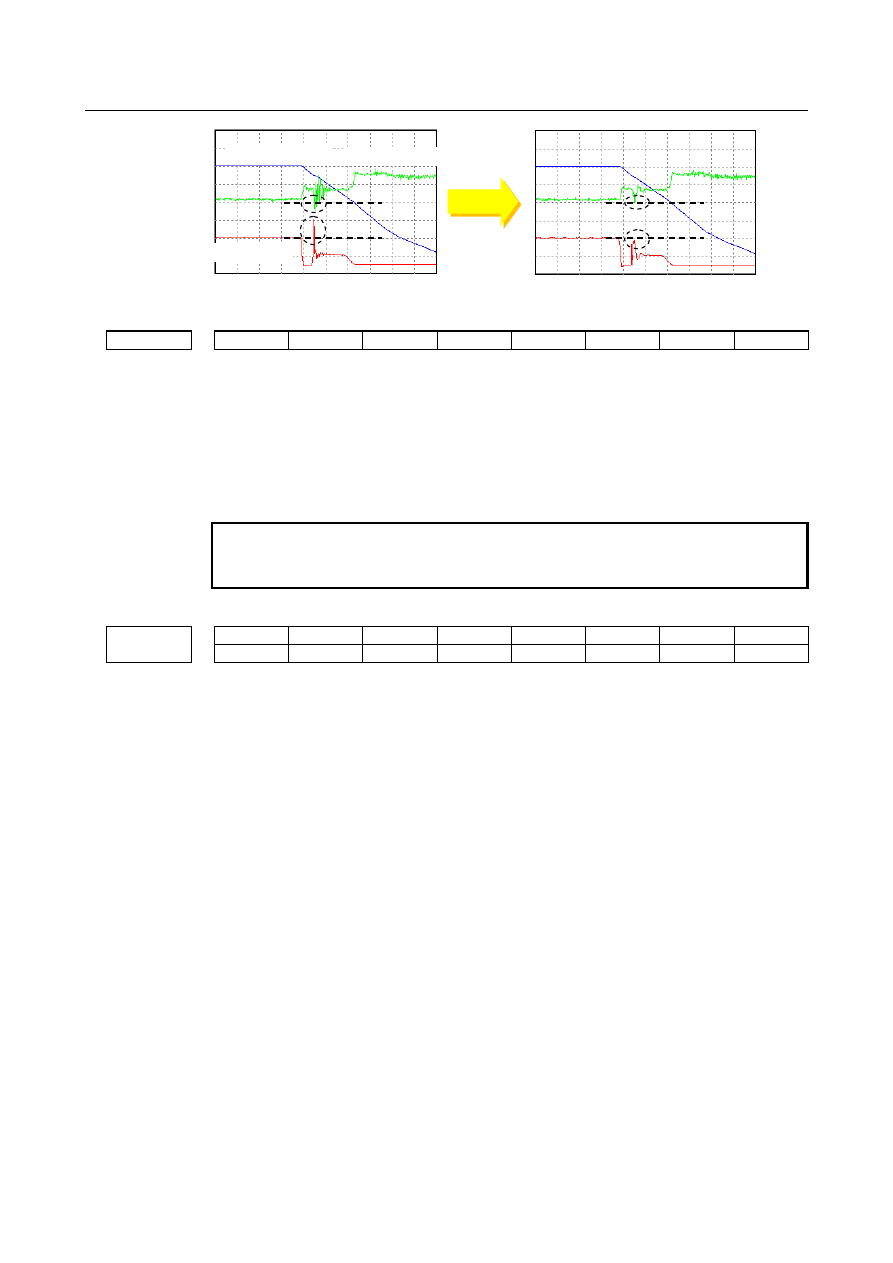

No.4790=0                             No.4790=5







#7

#6

#5

#4

#3

#2

#1

#0

5101

















FXY





[Input type]  Parameter input



[Data type]  Bit path





#0  FXY

  The drilling axis in the drilling canned cycle, or cutting axis in the grinding canned cycle

is:
0:

Z-axis at all times.

1:

Axis selected by the program



NOTE



In the case of the lathe system, this parameter is valid only for the
drilling canned cycle in the FANUC Series 15 program format.







#7

#6

#5

#4

#3

#2

#1

#0

5200



SRS

FHD

PCP

DOV

SIG

CRG



G84





FHD

PCP

DOV

SIG

CRG



G84





[Input type]  Parameter input



[Data type]  Bit path





#0  G84

  Method for specifying rigid tapping:

0:

An M code specifying the rigid tapping mode is specified prior to the issue of the
G84 (or G74) command. (See parameter No. 5210).

1:

An M code specifying the rigid tapping mode is not used. (G84 cannot be used as a
G code for the tapping cycle; G74 cannot be used for the reverse tapping cycle.)





#2  CRG

 Rigid mode when a rigid mode cancel command is specified (G80, 01 group G code, reset,

etc.) :
0:

Canceled after rigid tapping signal RGTAP is set to 0.

1:

Canceled before rigid tapping signal RGTAP is set to 0.





#3  SIG

  When gears are changed for rigid tapping, the use of SINDs is:

0:

Not permitted.

1:

Permitted.





#4  DOV

  Override during extraction in rigid tapping:

0:

Invalidated

1:

Validated (The override value is set in parameter No. 5211. However, set an
override value for retraction for rigid tapping in parameter No. 5381.)





#5  PCP

  Rigid tapping:

0:

Used as a high speed peck tapping cycle

1:

Not used as a high speed peck tapping cycle

Spindle speed

Feed axis torque command

Spindle torque command

0%

0%

0%

0%

10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1702 -





#6  FHD

  Feed hold and single block in rigid tapping:

0:

Invalidated

1:

Validated





#7  SRS

  To select a spindle used for rigid tapping in multi-spindle control:

0:

The spindle selection signals SWS1, SWS2, SWS3, and SWS4 are used. (These
signals are used also for multi-spindle control.)

1:

The rigid tapping spindle selection signals RGTSP1, RGTSP2, RGTSP3, and
RGTSP4 are used. (These signals are provided expressly for rigid tapping.)







#7

#6

#5

#4

#3

#2

#1

#0

5201









OV3

OVU

TDR









[Input type]  Parameter input



[Data type]  Bit path





#2  TDR

  Cutting time constant in rigid tapping:

0:

Uses a same parameter during cutting and extraction (Parameters Nos. 5261 to 5264)

1:

Not use a same parameter during cutting and extraction
Parameters Nos. 5261 to 5264: Time constant during cutting
Parameters Nos. 5271 to 5274: Time constant during extraction





#3  OVU

  The increment unit of the override parameter No. 5211 for tool rigid tapping extraction is:

0:

1%

1:

10%





#4  OV3

  A spindle speed for extraction is programmed, so override for extraction operation is:

0:

Disabled.

1:

Enabled.







#7

#6

#5

#4

#3

#2

#1

#0

5202









IRR







ORI





[Input type]  Parameter input



[Data type]  Bit path



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





#0  ORI

  When rigid tapping is started:

0:

Spindle orientation is not performed.

1:

Spindle orientation is performed.

This parameter can be used only for a serial spindle.
This spindle orientation performs reference position return in the serial spindle/servo
mode. The stop position can be changed using the serial spindle parameter No. 4073.




#4  IRR

  As the in-position width at point R after movement from point I to point R in rigid

tapping:
0:  The in-position widths dedicated to rigid tapping (parameters Nos. 5300, 5302, 5304,

and 5306) are selected.

1:

The normal in-position width (parameter No. 1826) is selected.



B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1703 -





#7

#6

#5

#4

#3

#2

#1

#0

5203







RBL

OVS



RFF









[Input type]  Parameter input



[Data type]  Bit path





#2  RFF

  In rigid tapping, feed forward is:

0:

Disabled.

1:

Enabled. (Recommended)


As the standard setting, set 1.
At the same time, set the parameter for the advanced preview feed forward coefficient for
the tapping axis and the parameter for the advance preview feed forward coefficient for
the spindle so that these values match.

•



Advanced preview feed forward coefficient for the tapping axis: Parameter No. 2092
(or parameter No. 2144 if the cutting/rapid traverse feed forward function is enabled
(bit 4 (FFCHG) of parameter No. 2214 is set to 1))

•



Advanced preview feed forward coefficient for the spindle: Parameter No. 4344



NOTE



This parameter is valid when a serial spindle is used.



NOTE



This parameter is automatic setting parameter. For details, refer to
the appendix "Automatic setting / Initial setting parameter" in
CONNECTION MANUAL (FUNCTION) (B-64693EN-1).





#4  OVS

  In rigid tapping, override by the feedrate override select signal and cancellation of

override by the override cancel signal is:
0:

Disabled.

1:

Enabled.

When feedrate override is enabled, extraction override is disabled.
The spindle override is clamped to 100% during rigid tapping, regardless of the setting of
this parameter.




#5  RBL

  As acceleration/deceleration for rigid tapping cutting feed:

0:

Linear acceleration/deceleration is used.

1:

Bell-shaped acceleration/deceleration is used.



NOTE



This parameter is initial setting parameter. For details, refer to the
appendix "Automatic setting / Initial setting parameter" in
CONNECTION MANUAL (FUNCTION) (B-64693EN-1).







#7

#6

#5

#4

#3

#2

#1

#0

5206



RSP









NSD

SRT







[Input type]  Parameter input



[Data type]  Bit





#1  SRT

  Smart rigid tapping function bit

0:

Function invalid

1:

Function valid

10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1704 -





#2  NSD

  Rigid tapping during dry run is:

0:

Smart rigid tapping (Change of manual feedrate override signal *JV0 to
*JV15<Gn010, Gn011> or manual rapid traverse selection signal RT<Gn019.7> is
not effective.).

1:

FSSB high-speed rigid tapping (Change of manual feedrate override signal *JV0 to
*JV15<Gn010, Gn011> or manual rapid traverse selection signal RT<Gn019.7> is
effective.).





#7  RSP

  Rigid tapping synchronization error range is:

0:

After reaching point R and the changing of the loop gain and parameter of position
control being completed, the calculation of rigid tapping synchronization error starts
with the movement of tapping axis.

1:

After reaching point R and the changing of the loop gain and parameter of position
control being completed, the calculation of rigid tapping synchronization error starts
immediately.







#7

#6

#5

#4

#3

#2

#1

#0

5209



PRA

CSA







DWP

RIP

RTX



PRA

CSA









RIP







[Input type]  Parameter input



[Data type]  Bit path





#0  RTX

  In rigid tapping in a lathe system, the tapping axis is:

0:

Selected by selecting a plane.

1:

Always assumed to be the Z-axis for G84 or the X-axis for G88.



NOTE



This parameter becomes invalid when bit 1 (FCV) of parameter No.
0001 is set to 1, and rigid tapping is specified using the FANUC
Series 15 program format.





#1  RIP

  When a movement from the initial point to point R is made, the in-position check is:

0:

Dependent on the setting of bit 5 (NCI) of parameter No. 1601.

1:

Performed.



NOTE



This parameter is valid when bit 5 (NCI) of parameter No. 1601 is
set to 1 and bit 4 (IRR) of parameter No. 5202 is set to 0.



If bit 5 (NCI) of parameter No. 1601 is set to 0, the in-position
check is performed regardless of the setting of this parameter.





#2  DWP

  When a dwell (address P) command  is not included in a block for lathe-system rigid

tapping:
0:

Dwelling at the bottom of a hole is not performed.

1:

The dwell (address P) command specified in the block for drilling is valid.



NOTE



This parameter becomes invalid if rigid tapping is specified in the
FANUC Series 15 program format with bit 1 (FCV) of parameter
No. 0001 set to 1.



B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1705 -



#6  CSA

  If Constant surface speed control is commanded in Rigid tapping mode:

0:

Alarm is not issued.

1:

Alarm PS0200, "ILLEGAL S CODE COMMAND" is issued.



NOTE



This parameter is automatic setting parameter. For details, refer to
the appendix "Automatic setting / Initial setting parameter" in
CONNECTION MANUAL (FUNCTION) (B-64693EN-1).





#7  PRA

  On the peck rigid tapping, if the depth of cut (Q) is smaller than the cutting start distance

(d):
0:

Alarm is not issued.

1:

Alarm PS5560, "ILLEGAL DEPTH OF CUT" is issued.



NOTE

1  When High-speed peck rigid tapping cycle is not used (bit 5 (PCP)

of parameter No.5200 is 1), this parameter is effective.

2  When FSSB high-speed rigid tapping is used, set 1 to this

parameter.



NOTE



This parameter is automatic setting parameter. For details, refer to
the appendix "Automatic setting / Initial setting parameter" in
CONNECTION MANUAL (FUNCTION) (B-64693EN-1).



5210



Rigid tapping mode specification M code





[Input type]  Parameter input



[Data type]  2-word path

[Valid data range]  0 to 65535

This parameter sets an M code that specifies the rigid tapping mode.
The M code is judged to be 29 (M29) when 0 is set.


5211



Override value during rigid tapping extraction





[Input type]  Parameter input



[Data type]  Word path



[Unit of data]  1% or 10%

[Valid data range]  0 to 200

The parameter sets the override value during rigid tapping extraction.


NOTE

1  The override value is valid when bit 4 (DOV) of parameter No. 5200

is set to 1. When bit 3 (OVU) of parameter No. 5201 is set to 1, the
unit of set data is 10% and an override of up to 2000% can be
applied to extraction.

2  If the setting value is less than or equal to 0, it is treated as 100%.

Also, if the setting value is greater than 200, it is treated as 2000%
or 200%.
