FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 92

3. MANUAL OPERATION





B-64693EN-1/01



- 690 -



#1  FLL

  The directions of tool axis normal direction feed or table-based horizontal direction feed

in the 3-dimensional machining manual feed mode are:
0:

Tool axis normal direction 1 (table-based horizontal direction 1) and tool axis
normal direction 2 (table-based horizontal direction 2).

1:

Longitude direction and latitude direction.



Bit 1 (FLL) of

parameter No.

12320

Bit 0 (TWD) of

parameter No.

12320

Directions of 3-dimensional machining manual feed

0

0

Conventional directions

0

1

When the tilted working plane indexing is issued: X, Y, and
Z directions in the feature coordinate system
When the command is not issued: Conventional directions

1

0

Longitude direction and latitude direction

1

1

When the tilted working plane indexing is issued: X, Y, and
Z directions in the feature coordinate system
When the command is not issued: Longitude direction and
latitude direction



NOTE



Do not change this parameter during 3-dimensional manual feed
mode.





#2  JFR

  The feedrate of 3-dimensional machining manual feed (jog feed or incremental feed) is :

0:

The dry run rate (parameter No. 1410).

1:

The jog feedrate (parameter No. 1423).



NOTE



Do not change this parameter during 3-dimensional manual feed
mode.



12321



Normal axis direction





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  0 to 3

When a tilted working plane indexing (G68.3) is issued to perform 3-dimensional
machining manual feed in the latitude direction, longitude direction, and tool axis
direction, this parameter sets an axis parallel to the normal direction.
1:

Positive (+) X-axis direction

2:

Positive (+) Y-axis direction

3:

Positive (+) Z-axis direction

0:    Reference tool axis direction (parameter No. 19697)


12322

  Angle used to determine whether to assume the tool axis direction to be parallel to the normal direction

(parameter No. 12321)





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  deg

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  0 to 90

B-64693EN-1/01





3. MANUAL OPERATION



- 691 -

When a tilted working plane indexing (G68.3) is issued to perform 3-dimensional
machining manual feed in the latitude direction, longitude direction, and tool axis
direction, if the angle between the tool axis direction and normal direction (parameter No.
12321) is too small, the tool axis direction is assumed to  be parallel to the normal
direction (parameter  No.  12321). This parameter sets the maximum angle at which the
tool axis direction is assumed to be parallel to the normal direction.
When this parameter is set to 0 or a value outside the valid range, it is set to 1 degree.


12323



Number of a manual handle used for 3-dimensional machining manual feed





[Input type]  Setting input



[Data type]  Byte path

[Valid data range]  0 to 5

When 3-dimensional machining manual feed (handle feed) is performed, set the number
of the manual handle to be used.
When the second or third manual handle is used for 3-dimensional machining manual
feed, the function for manual handle feed with 2/3 handles is required.
When the fourth or fifth manual handle is used for 3-dimensional machining manual feed,
the function for manual handle feed with 4/5 handles is required.
If 0 or the number of an unavailable handle is set, the first handle is assumed.


NOTE



Do not change this parameter during 3-dimensional manual feed
mode.







#7

#6

#5

#4

#3

#2

#1

#0

13112



NTD

NTA

















[Input type]  Parameter input



[Data type]  Bit path





#6  NTA

  On the 3-dimensional manual feed screen, a table-based pulse amount is:

0:

Displayed.

1:

Not displayed.





#7  NTD

  On the 3-dimensional manual feed screen, a tool axis based pulse amount is:

0:

Displayed.

1:

Not displayed.







#7

#6

#5

#4

#3

#2

#1

#0

13113











CFD





CLR





[Input type]  Parameter input



[Data type]  Bit path





#0  CLR

  Upon reset, the display of a travel distance by 3-dimensional manual feed is:

0:

Not cleared.

1:

Cleared.





#3  CFD

  As feedrate F, the 3-dimensional manual feed screen displays:

0:

Composite feedrate at the linear axis/rotation axis control point.

1:

Feedrate at the tool tip.



3. MANUAL OPERATION





B-64693EN-1/01



- 692 -





#7

#6

#5

#4

#3

#2

#1

#0

19665







SVC

SPR













[Input type]  Parameter input



[Data type]  Bit path





#4  SPR

  The controlled point is shifted by:

0:

Automatic calculation.

1:

Using parameter No. 19667.



Bit 5 (SVC) of

parameter

No. 19665

Bit 4 (SPR)

of parameter

No. 19665

Shift of controlled point

0

-

Shift is not performed as not done conventionally.

1

0

The controlled point is shifted according to the result of the
following automatic calculation:
- (Intersection offset vector between the tool axis and the first
rotation axis of the tool + intersection offset vector between the
second and first rotation axes of the tool + tool holder offset
(parameter No. 19666))
(See the figure below.)

1

1

The controlled point is shifted.
As the shift vector, the vector set in parameter No. 19667 is
used.





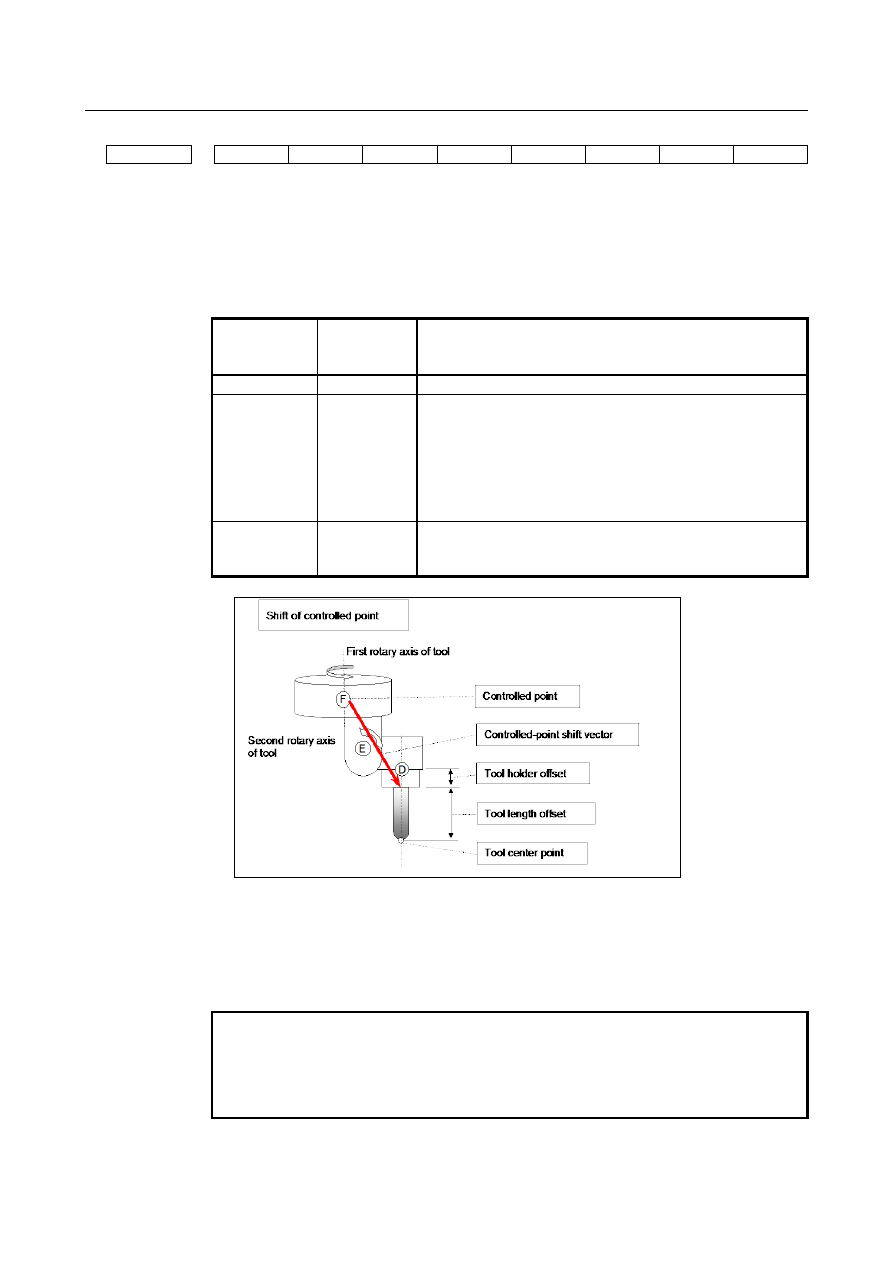

[Controlled-point shift vector when automatically calculated]





#5  SVC

  The controlled point is:

0:

Not shifted.

1:

Shifted.

The method of shifting is specified by bit 4 (SPR) of parameter No. 19665.


NOTE



When the machine has no rotation axis for rotating the tool (when
parameter No. 19680 is set to 12 to specify the table rotation type),
the controlled point is not shifted regardless of the setting of this
parameter.



B-64693EN-1/01





3. MANUAL OPERATION



- 693 -

19666



Tool holder offset value





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  mm, inch (machine unit)

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  9 digit of minimum unit of data (refer to standard parameter setting table (A))

(When the increment system is IS-B, -999999.999 to +999999.999)
Set an offset  value  (tool  holder  offset  value) specific to the machine  from the control
point  to the tool  attachment  position  in  tool  length  compensation  (after  specification  of
G53.1 in the tilted working plane indexing mode), tool length compensation in tool axis
direction, or 3-dimensional  manual  feed. In tool  length  compensation  (not in the tilted
working plane indexing mode), however,  tool  holder  offset  can be enabled  or  disabled
with bit 7 (ETH) of parameter No. 19665.


NOTE



Set a radius value.



19667



Controlled-point shift vector





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm, inch (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  9 digit of minimum unit of data (refer to standard parameter setting table (A))

(When the increment system is IS-B, -999999.999 to +999999.999)
Set the shift vector for the controlled point. This value becomes valid when bit 5 (SVC)
of parameter No. 19665 is set to 1, and bit 4 (SPR) of parameter No. 19665 is set to 1.


NOTE



Set a radius value.



19680



Mechanical unit type





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  0 to 21

Specify the type of the mechanical unit.

Parameter

No. 19680

Mechanical

unit type

Controlled rotation

axis

Master and slave

0



Mechanism having no
rotation axis



2

Tool rotation
type

Two rotation axes of
the tool

The first rotation axis is the master, and
the second rotation axis is the slave.

12

Table
rotation type

Two rotation axes of
the table

The first rotation axis is the master, and
the second rotation axis is the slave.

21

Mixed type

One rotation axis of
the tool + one rotation
axis of the table

The first rotation axis is the tool rotation
axis, and the second rotation axis is the
table rotation axis.



3. MANUAL OPERATION





B-64693EN-1/01



- 694 -













First rotary axis (master)

Second rotary axis (slave)

First rotary axis (master)

Second rotary axis (slave)

Tool rotary
axes

Table rotary
axes





NOTE



A hypothetical axis is also counted as a controlled rotary axis.



<Hypothetical axis>



In some cases, it is convenient to use an imaginary rotary axis
whose angle is fixed to a certain value. For example, suppose that
a tool is mounted in a tilted manner through an attachment. In such
a case, the rotary axis considered hypothetically is a hypothetical
axis. Bits 0 (IA1) and 1 (IA2) of parameter No. 19696 determine
whether each rotary axis is an ordinary rotary axis or a hypothetical
axis.



19681



Controlled-axis number for the first rotation axis





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  0 to Number of controlled axes

Set the controlled-axis number for the first rotation axis.
For a hypothetical axis (when bit 0 (IA1) of parameter No. 19696 is 1), set 0.



[Example]  Assuming that the axis configuration in path 1 is X,Y,Z,B,C and the axis configuration in

path 2 is X,Z,C,Y,B, set the parameter to 5 in path 1 and to 3 in path 2 if C is the first
rotation axis in each path.


19682



Axis direction of the first rotation axis





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  0 to 3

Specify the axis direction of the first rotation axis.
1:

On X-axis

2:

On Y-axis

3:

On Z-axis



B-64693EN-1/01





3. MANUAL OPERATION



- 695 -



Y

Z

X

2

3

1



Parameter No.19682





19683



Inclination angle when the first rotation axis is an inclined axis





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  Degree

[Min. unit of data]  The increment system of the reference axis is to be followed.
[Valid data range]  Nine digits of the least input increment (see standard parameter setting table (A).)

(-999999.999 to +999999.999 for IS-B)

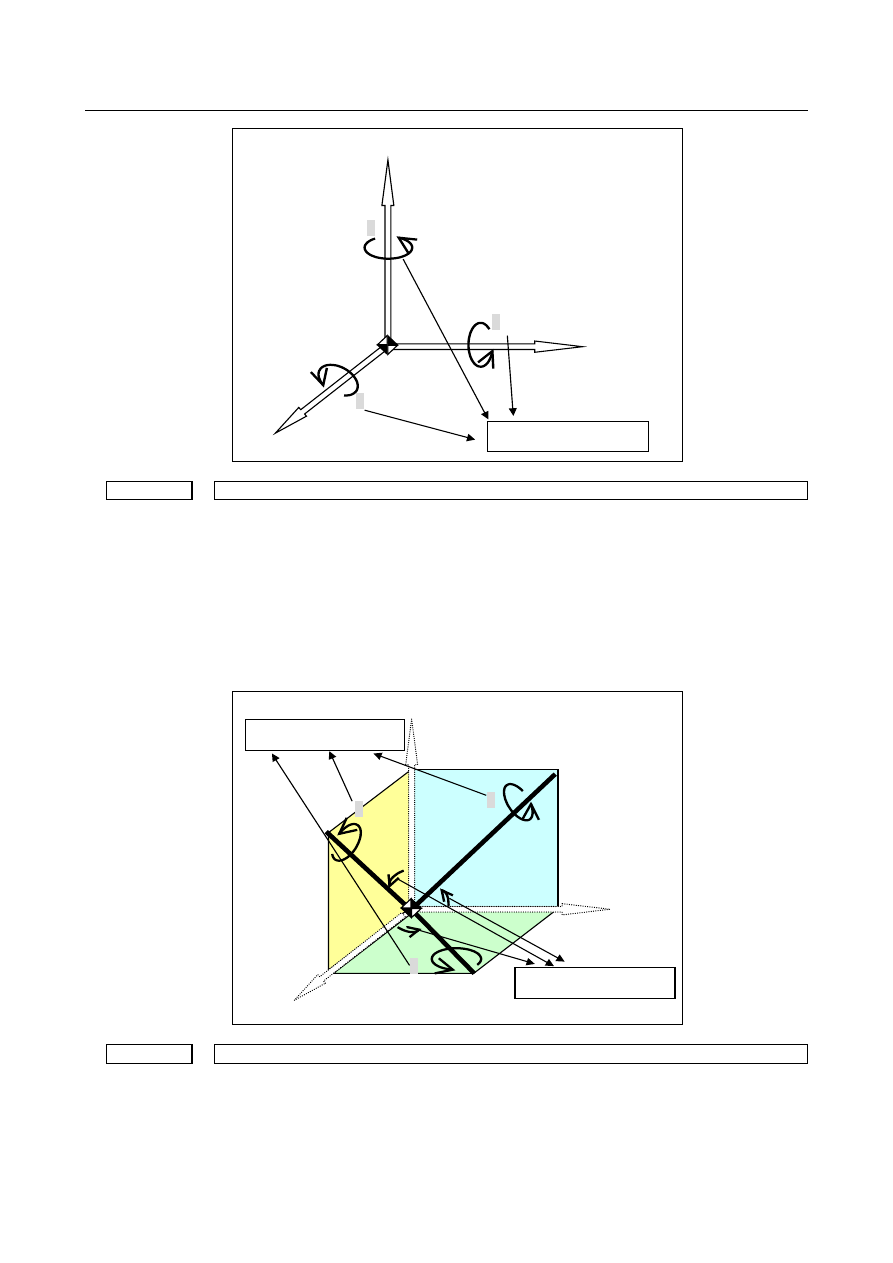

When a value 1 to 3 is set in parameter No. 19682, set 0 degrees.
When a value 4 to 6 is set in parameter No. 19682, specify the inclination angle.




Parameter No.19682

Y

Z

X

5

4

6

Parameter No.19683





19684



Rotation direction of the first rotation axis





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  0 to 1

Set the direction in which the first rotation axis rotates as a mechanical motion when a
positive move command is issued.

3. MANUAL OPERATION





B-64693EN-1/01



- 696 -

0:

Clockwise direction as viewed from the negative to positive direction of the axis
specified in parameter No. 19682 (right-hand thread rotation)

1:

Counterclockwise direction as viewed from the negative to positive direction of the
axis specified in parameter No. 19682 (left-hand thread rotation)

Normally, 0 is set for a tool rotation axis, and 1 is set for a table rotation axis.


19685



Rotation angle when the first rotation axis is a hypothetical axis





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  deg

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  9 digit of minimum unit of data (refer to standard parameter setting table (A))

(When the increment system is IS-B, -999999.999 to +999999.999)
When the first rotation axis is a hypothetical axis (bit 0 (IA1) of parameter No. 19696 is
1), set the rotation angle.


19686



Controlled-axis number for the second rotation axis





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  0 to Number of controlled axes

Set the controlled-axis number for the second rotation axis.
For a hypothetical axis (bit 1 (IA2) of parameter No. 19696 is 1), set 0.



[Example]  Assuming that the axis configuration in path 1 is X,Y,Z,B,C and the axis configuration in

path 2 is X,Z,C,Y,B, set the parameter to 4 in path 1 and to 5 in path 2 if B is the second
rotation axis in each path.


19687



Axis direction of the second rotation axis





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  0 to 3

Specify the axis direction of the second rotation axis.
1:

On X-axis

2:

On Y-axis

3:

On Z-axis

When the second rotation axis is the slave axis, the direction when the master axis is at 0
degrees must be set.


19688



Inclination angle when the second rotation axis is inclined





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  Degree

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  9 digit of minimum unit of data (refer to standard parameter setting

(When the increment system is IS-B, -999999.999 to +999999.999)
If parameter No. 19687 is set to a value 1 to 3, set 0 degrees.
If parameter No. 19687 is set to a value 4 to 6, set the inclination angle.


19689



Rotation direction of the second rotation axis





[Input type]  Parameter input



[Data type]  Byte path

B-64693EN-1/01





3. MANUAL OPERATION



- 697 -

[Valid data range]  0 to 1

Set the direction in which the second rotation axis rotates as a mechanical motion when a
positive move command is issued.
0:

Clockwise direction as viewed from the negative to positive direction of the axis
specified in parameter No. 19687 (right-hand thread rotation)

1:

Counterclockwise direction as viewed from the negative to positive direction of the
axis specified in parameter No. 19687 (left-hand thread rotation)

Normally, 0 is set for a tool rotation axis, and 1 is set for a table rotation axis.


19690



Rotation angle when the second rotation axis is a hypothetical axis





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  Degree

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  9 digit of minimum unit of data (refer to standard parameter setting table (A))

(When the increment system is IS-B, -999999.999 to +999999.999)
When the second rotation axis is a hypothetical axis (bit 1 (IA2) of parameter No. 19696
is 1), set the rotation angle.






#7

#6

#5

#4

#3

#2

#1

#0

19696















IA2

IA1





[Input type]  Parameter input



[Data type]  Bit path





#0  IA1

  0:

The first rotation axis is an ordinary rotation axis.

1:

The first rotation axis is a hypothetical axis.

If IA1 is 1, set 0 as the controlled-axis number for the first rotation axis (parameter No.
19681).
Also, set parameters Nos. 19682 to 19685 on the assumption that there is a rotation axis.




#1  IA2

  0:

The second rotation axis is an ordinary rotation axis.

1:

The second rotation axis is a hypothetical axis.

If IA2 is 1, set 0 as the controlled-axis number for the second rotation axis (parameter No.
19686).
Also, set parameters Nos. 19687 to 19690 on the assumption that there is a rotation axis.
