FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 28

1. AXIS CONTROL





B-64693EN-1/01



- 178 -

  CAUTION

1  When bit 2 (ZCL) of parameter No. 1201 is set to 1 and an axis returns to the

reference point by the manual reference point return function, the zero point of

the local coordinate system of the axis matches that of the work coordinate

system.

  The same is true when the following command is issued:

   G52

a

0;



a

: Axis which returns to the reference point

2  The local coordinate system setting does not change the workpiece and machine

coordinate systems.

3  Whether the local coordinate system is canceled upon reset depends on the

specified parameters. The local coordinate system is canceled upon reset when

bit 6 (CLR) of parameter No. 3402 or bit 3 (RLC) of parameter No. 1202 is set to

1. In 3-dimensional coordinate conversion mode, however, the local coordinate

system is not canceled when bit 2 (D3R) of parameter No. 5400 is set to 1.

4  When a workpiece coordinate system is set with the G code command for

coordinate system setting (G92 <M series>, G50 <T series> (G92 with G code

system B/C for T series)), the local coordinate system is canceled. However, the

local coordinate system of an axis for which no coordinate system is specified in

a G code block for coordinate system setting remains unchanged.

5  G52 cancels the offset temporarily in cutter or tool-nose radius compensation.

6  Command a move command immediately after the G52 block in the absolute

mode.



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1201













ZCL









[Input type]  Parameter input



[Data type]  Bit path





#2  ZCL

  Local coordinate system when the manual reference position return is performed

0:  The local coordinate system is not canceled.

1:  The local coordinate system is canceled.



  CAUTION

  ZCL is valid when the workpiece coordinate system is provided

(when 0 is set in bit 0 (NWZ) of parameter No. 8136). In order to use

the local coordinate system (G52), the workpiece coordinate system

option is required.







#7

#6

#5

#4

#3

#2

#1

#0

1202











RLC











[Input type]  Parameter input



[Data type]  Bit path





#3  RLC

  Local coordinate system is

0:  Not cancelled by reset.

1:  Cancelled by reset.



B-64693EN-1/01





1. AXIS CONTROL



- 179 -

  CAUTION

1  When bit 6 (CLR) of parameter No. 3402 is set to 0, and bit 7 (WZR)

of parameter No. 1201 is set to 1, the local coordinate system is

cancelled, regardless of the setting of this parameter.

2  When bit 6 (CLR) of parameter No. 3402 is set to 1, and bit 6 (C14)

of parameter No. 3407 is set to 0, the local coordinate system is

cancelled, regardless of the setting of this parameter.

3  When the 3-dimensional coordinate conversion mode is set, and bit

2 (D3R) of parameter No. 5400 is set to 1, the local coordinate

system is not cancelled, regardless of the setting of this parameter.







#7

#6

#5

#4

#3

#2

#1

#0

5400













D3R









[Input type]  Parameter input



[Data type]  Bit path





#2  D3R

  When  reset  is done by reset operation or reset signal from PMC, 3-dimensional

coordinate system conversion mode, tilted working plane command mode and workpiece

setting error compensation mode is:

0:  Canceled.

1:  Not canceled.



1.5.4

Rotary Axis Roll-Over

Overview

The roll-over function of the rotary axis prevents coordinates for the rotary axis from overflowing. The

roll-over function of the rotary axis is enabled by setting bit 0 (ROAx) of parameter No. 1008 to 1.

For an incremental command, the tool moves the angle specified in the command. For an absolute

command, the coordinates after the tool has moved are values rounded by the angle corresponding to one

rotation set in parameter No. 1260. The tool moves in the direction in which the final coordinates are

closest when bit 1 (RABx) of parameter No. 1008 is set to 0. Displayed values for relative coordinates are

also rounded by the angle corresponding to one rotation when bit 2 (RRLx) of parameter No. 1008 is set

to 1.



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1006















ROSx

ROTx





[Input type]  Parameter input



[Data type]  Bit axis



NOTE

  When at least one of these parameters is set, the power must be

turned off before operation is continued.



1. AXIS CONTROL





B-64693EN-1/01



- 180 -



#0  ROTx





#1  ROSx

Setting linear or rotary axis.

ROSx  ROTx

Meaning

0

0

Linear axis
(1)  Inch/metric conversion is done.
(2)  All coordinate values are linear axis type. (Is not rounded in 0 to 360

°

)

(3)  Stored pitch error compensation is linear axis type (Refer to parameter

No.3624)

0

1

Rotary axis (A type)
(1)  Inch/metric conversion is not done.
(2)  Machine coordinate values are rounded in 0 to 360

°

. Absolute coordinate

values are rounded or not rounded by bits 0 (ROAx) and 2 (RRLx) of
parameter No.1008.

(3)  Stored pitch error compensation is the rotation type. (Refer to parameter

No.3624)

(4)  Automatic reference position return (G28, G30) is done in the reference

position return direction and the move amount does not exceed one rotation.

1

1

Rotary axis (B type)
(1)  Inch/metric conversion is not done.
(2)  Machine coordinate values, absolute coordinate values and relative

coordinate values are linear axis type. (Is not rounded in 0 to 360

°

).

(3)  Stored pitch error compensation is linear axis type (Refer to parameter

No.3624)

(4)  Cannot be used with the rotary axis roll-over and the index table indexing

function (M series)

Except for the

above.

Setting is invalid (unused)







#7

#6

#5

#4

#3

#2

#1

#0

1008













RRLx

RABx

ROAx





[Input type]  Parameter input



[Data type]  Bit axis



NOTE

  When at least one of these parameters is set, the power must be

turned off before operation is continued.





#0  ROAx

  The rotary axis roll-over is

0:  Invalid.

1:  Valid.



NOTE

  ROAx specifies the function only for a rotary axis (for which bit 0

(ROTx) of parameter No.1006 is set to 1)





#1  RABx

  In the absolute commands, the axis rotates in the direction

0:  In which the distance to the target is shorter.

1:  Specified by the sign of command value.



NOTE

  RABx is valid only when ROAx is 1.



B-64693EN-1/01





1. AXIS CONTROL



- 181 -



#2  RRLx

  Relative coordinates are

0:  Not rounded by the amount of the shift per one rotation.

1:  Rounded by the amount of the shift per one rotation.



NOTE

1  RRLx is valid only when ROAx is 1.

2  Assign the amount of the shift per one rotation in parameter No.1260.



1260



The shift amount per one rotation of a rotary axis



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  Deg

[Min. unit of data] Depend on the increment system of the applied axis

[Valid data range]  0 or positive 9 digit of minimum unit of data (refer to the standard parameter setting table

(B))

(When the increment system is IS-B, 0.0 to +999999.999)

Set the shift amount per one rotation of a rotary axis.

For the rotary axis used for cylindrical interpolation, set the standard value.



Note

NOTE

  This function cannot be used together with the indexing function of the index table

(machining center system).



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Rotary axis roll-over function



1. AXIS CONTROL





B-64693EN-1/01



- 182 -

1.6

AXIS SYNCHRONOUS CONTROL

Overview

When a movement is made along one axis by using multiple servo motors as in the case of a large gantry
machine, a command for one axis can drive the multiple  motors by synchronizing one motor with the
other. An axis used as the reference for axis synchronous control is called a master axis (M-axis), and an
axis along which a movement is made in synchronism with the master axis is called a slave axis (S-axis).




Y

Z

A

(Slave axis)



X

(Master axis)



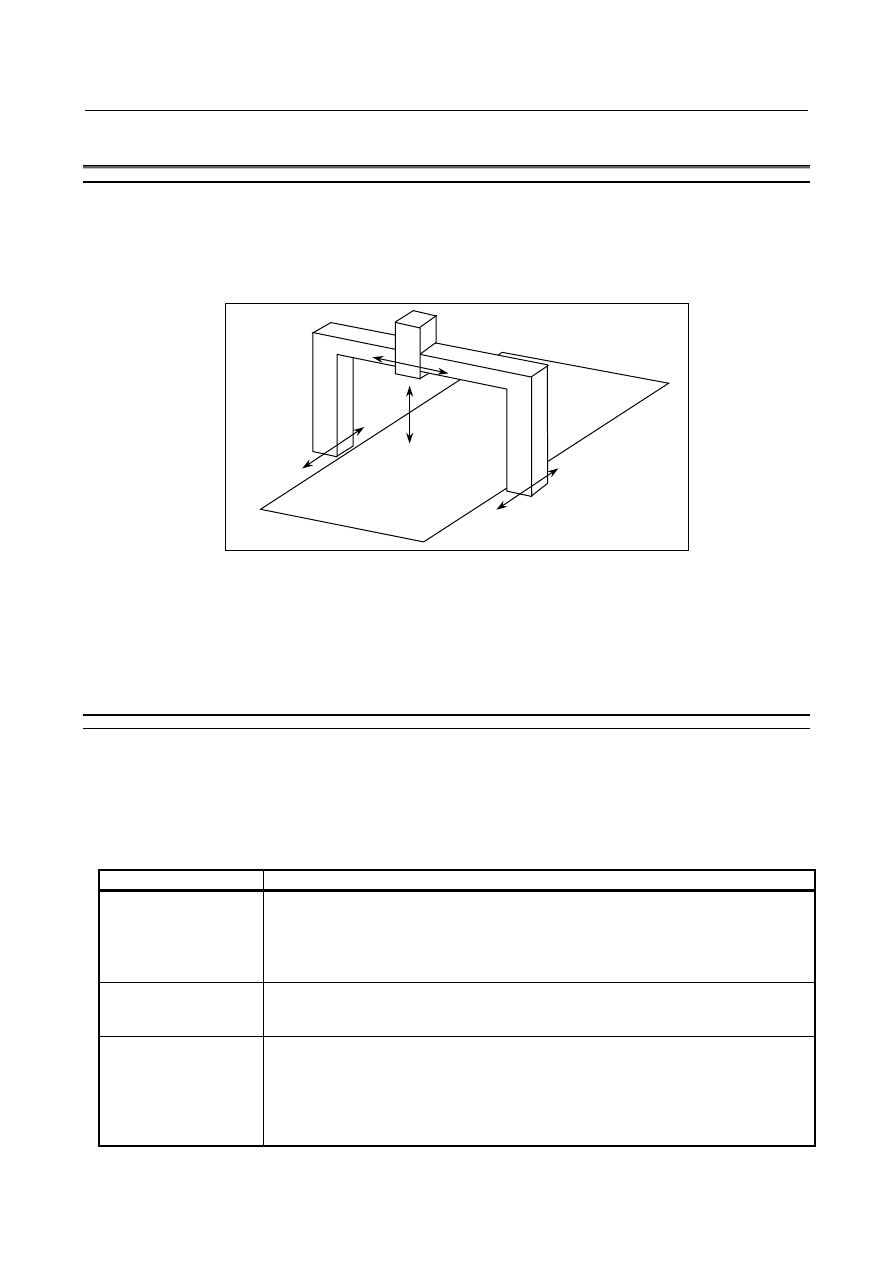

Fig. 1.6 (a)    Example of machine with X and A being synchronous axes


Upon power-up or after emergency stop cancellation, the machine position on the slave with that on the
master axis can be adjusted by the synchronization establishment function. And a synchronization error
amount  of the master axis and slave axis is monitored. If the  error  amount  exceeds  a certain limit, an
alarm is issued and the movement along the axis can be stopped.


1.6.1

Example of Usage

Explanation

-

Function to drive multiple axes by command of one axis

In the function to drive multiple axes by command of one axis, there are other functions except the axis
synchronous control. The axis synchronous control might be unsuitable depending on the machine. Please
select the proper function referring to Table 1.6.1 (a) and Fig. 1.6.1 (a).


Table 1.6.1 (a)    Function to drive multiple axes by command of one axis

Function name

Functional overview

Axis synchronous control

•



Multiple axes in same path can be drive in synchronism.

•



Synchronization establishment, Synchronization error check, and Synchronization
error compensation can be used.

•



This function can be used on the large gantry machine. The slave axis can be driven
with stability.

Synchronous control

•



Multiple axes in all paths can be drive in synchronism.

•



Parking can be used.

•



This function can be used on the combined machine, etc.

Tandem control

•



Two motors in same path can be drive one axis.

•



Position is controlled only for the master axis. The slave axis is used only to output
torque same as master axis.

•



This function can be used as follows.
Two motors drive one ball screw.
Motor having two windings is driven.



B-64693EN-1/01





1. AXIS CONTROL



- 183 -



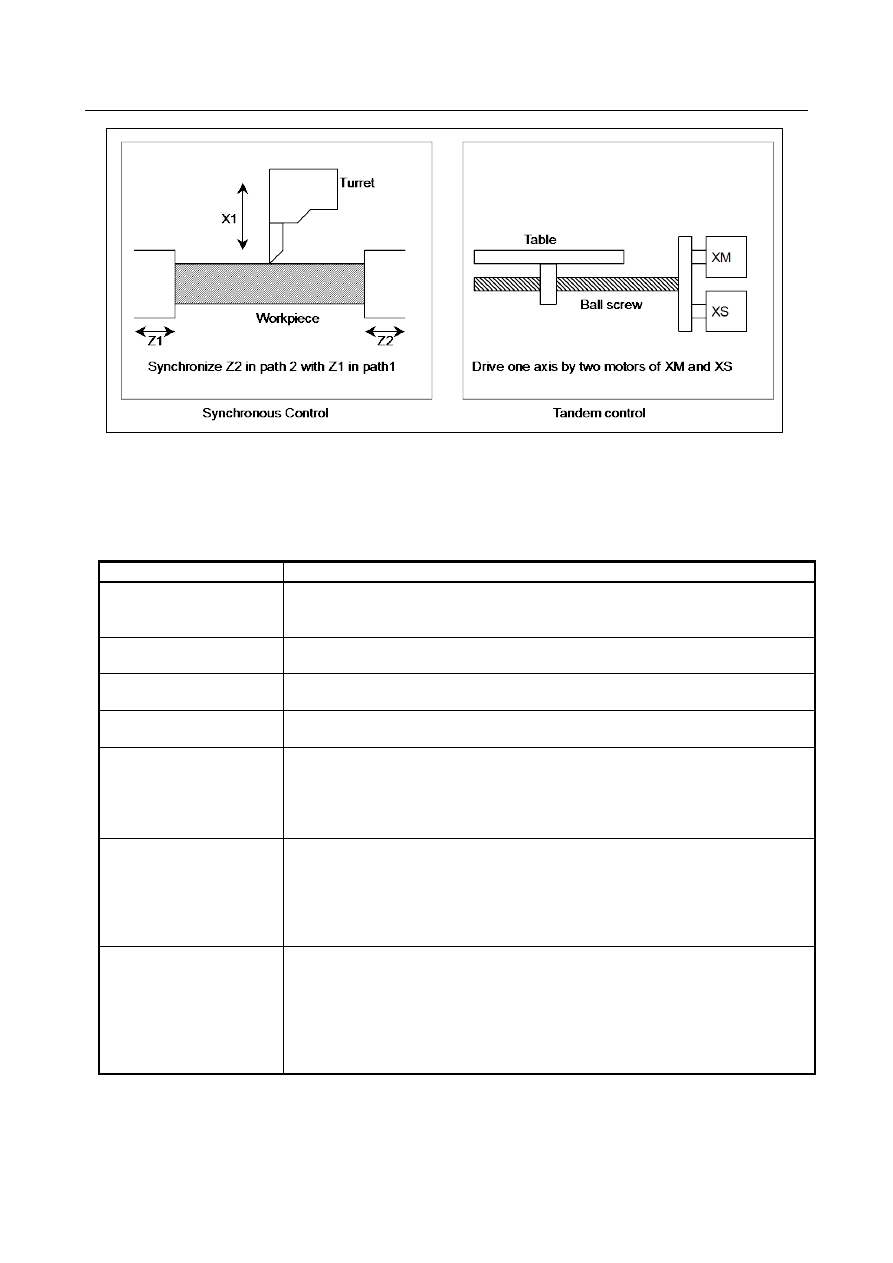

Fig. 1.6.1 (a)  Application example



-

Axis synchronous control

The  axis synchronous control can drive multiple motors in synchronism by the  command for one axis.
The functions specific to axis synchronous control are as listed below.



Table1.6.1 (b)  Functions of axis synchronous control

Function name

Overview

Automatic Setting for Grid
Position Matching

The reference counters (grid positions) difference between the master axis and slave
axis can be automatically set to a parameter. The CNC automatically adjusts reference
positions (grid positions) of the master axis and the slave axis.

Synchronization
establishment

Upon power-up or after emergency stop cancellation, the machine position on the
slave axis with that on the master axis can be adjusted.

Synchronization error check

The synchronization error amount is monitored. If the error amount exceeds a certain
limit, an alarm is issued and the movement along the axis can be stopped.

Axis Synchronous Control
Torque Difference Alarm

The torque command difference between the master axis and the slave axis is
observed. If the difference exceeds certain limit, a servo alarm can be issued.

Synchronous axes
automatic compensation

If there is the torque difference according to a mechanical error (the pitch error of the
scale, the expansion difference of the ball screw, etc.) between the master axis and
the slave axis, servo control can automatically compensate the position of the slave
axis to decrease torque difference. Overheat of the motor can be prevented when the
conflicting torque is output from a master axis and a slave axis. (Note)

Integrator copy function

The main component of the torque command is copied from a master axis to a slave
axis, and it shares. This function is similar to the tandem control. However, a
movement that is more stable than the tandem control can be expected. Because the
velocity damping control is executed on each motor. In case that the position control is
executed on two motors independently, when the torque commands have the offset by
the interference between axes, this function works appropriately. (Note)

Synchronization error
compensation

When the synchronization error of the positional deviation value is larger than the
parameter value, compensation pulses can be output to a slave axis for decreasing
the synchronization error.
If the positional deviation corresponding to the load were generated like a past analog
servo, this function was effective for decreasing the synchronization error. When a
current digital servo is applied, positional deviation corresponding to the load are not
generated. Therefore, the function need not be applied.



1. AXIS CONTROL





B-64693EN-1/01



- 184 -

NOTE



This function is servo function. For details of this function, refer to "FANUC AC

SERVO MOTOR α

i

/β

i

 series, LINEAR MOTOR LiS series, SYNCHRONOUS

BUILT-IN SERVO MOTOR DiS series PARAMETER MANUAL (B-65270EN)".



-

Use with other functions

There are the functions to drive multiple axes by command of one axis, and the axis synchronous control
can be used together with the following functions.





Table 1.6.1 (c)    Use with other functions

Function name

Use with axis synchronous control

Synchronous control

The master axis of the axis synchronous control can be also set to the master axis of the
synchronous Control.
(Example)

Path 1    X1M (Master of axis synchronous control and synchronous control)

X1S (Slave of axis synchronous control)


Path 2    X2S (Slave of synchronous control)

Tandem control

Tandem control can be used with each of the master axis and the slave axis of axis
synchronous control respectively. The same restriction on axis arrangement as imposed
in the case of normal tandem control is imposed. No particular restriction is imposed on
axis synchronous control.

Flexible
synchronization control

The slave axis of flexible synchronization control can be set to the master axis of axis
synchronous control by setting bit 0 (FSS) of parameter No. 8307 to 1. Then, it is
necessary to execute beginning and the end of flexible synchronization control while axis
synchronous control.

Superimposed control

The slave axis of superimposed control can be set to the master axis of axis
synchronous control by setting bit 0 (FSS) of parameter No. 8307 to 1. Then, it is
necessary to execute beginning and the end of superimposed control while axis
synchronous control. It is necessary to set superimposed ahead signals OVLN
<Gn531.4> to "1" during superimposed control is begun.





Fig. 1.6.1 (b)    Use with other functions


When the axis of large gantry machine is driven by two motors, please apply the axis synchronous control.
(See the left side of the below Fig.  1.6.1  (c).) The stability and the  accuracy increase more than the
tandem control because the velocity control is executed in the slave axis.

B-64693EN-1/01





1. AXIS CONTROL



- 185 -

In the above gantry machine,  if  two motors drive the one ball screw, please apply  the  tandem  control.
(See the right side of the Fig. 1.6.1 (b).)


-

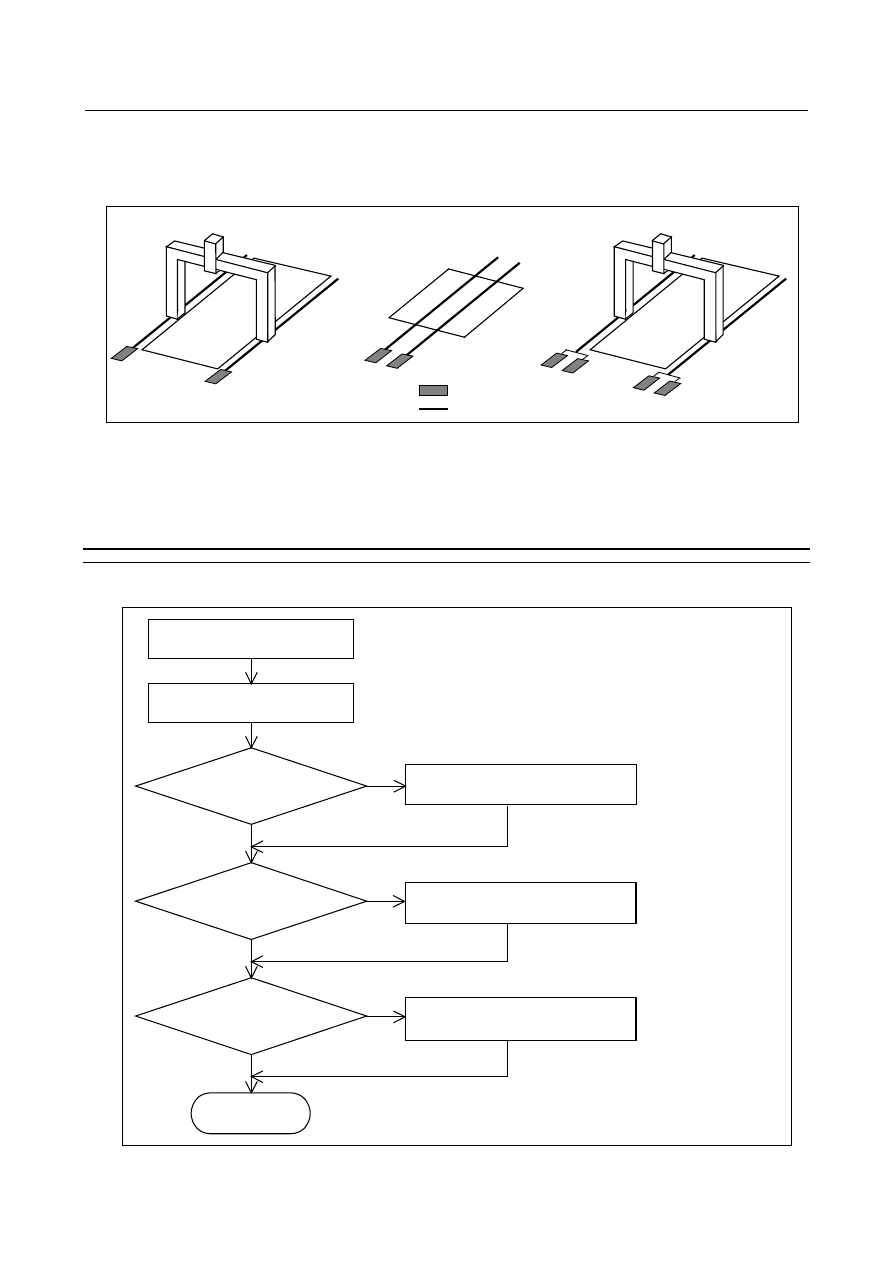

Example of using axis synchronous control





Synchronous axes are far.

Synchronous axes are near. Tandem control and Axis synchronous

control



Servo motor
Ball screw



Fig. 1.6.1 (c)    Example of using axis synchronous control


If there is the torque difference between a master axis and a slave axis, please apply the synchronous axes
automatic compensation or the Integrator copy function.


1.6.2

Procedure to Start-Up

Explanation

The procedure to start-up the axis synchronous control is as follows.



Is synchronization

establishment used?

Set synchronous axes.

Set synchronization error check.

Establish reference position.

Is synchronization error

check used?



Is other functions used?

Set other functions.

End

Yes

Yes



Yes



No

No



No



(See 1.6.3)

(See 1.6.4)



(See 1.6.5)



(See 1.6.6)



(See 1.6.7 and later)



Set synchronization establishment.





Fig. 1.6.2 (a)
