FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 16

1. AXIS CONTROL





B-64693EN-1/01



- 82 -



1020



Program axis name for each axis





[Input type]  Parameter input



[Data type]  Byte axis

Set a program axis name for each axis.



NOTE

  When this parameter is not set, the axis name displayed on the

pitch error compensation screen is “(X)”.



3621



Number of the pitch error compensation position at extremely negative position for each axis



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Word axis



  Set the number of the pitch error compensation position at the extremely negative

position for each axis.



3626



Number of the both-direction pitch error compensation position at extremely negative position (for

movement in the negative direction)



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Word axis

When using both-direction pitch error compensation, set the number of compensation

point at the farthest end in the negative direction for a movement in the negative

direction.



3620



Number of the pitch error compensation position for the reference position for each axis



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Word axis

Set the number of the pitch error compensation position for the reference position for

each axis.



B-64693EN-1/01





1. AXIS CONTROL



- 83 -

1.3.12

Stored Pitch Error Compensation Total Value Input function

General

The stored pitch error compensation data can be input as a total value whose origin is the reference

position.

In the conventional specification, it is necessary to calculate the difference between two consecutive

compensation data. But the measured value that is a total value from the base point can be input directly

when bit 0 (APE) of parameter No. 3602 is set to 1.



This function is effective to the following functions.

- Stored Pitch Error Compensation

- Bi-directional Pitch Error Compensation

-

 Interpolation Type Pitch Error Compensation



-

 Interpolation Type Straightness Compensation



-

 Spindle Command Synchronous Control Independent Pitch Error Compensation





NOTE

1  Stored Pitch Error Compensation is necessary to use this function.

2  If bit 0 (APE) of parameter No. 3602 is changed, the data of stored pitch error

compensation is cleared automatically at next power on.



Explanation



If bit 0 (APE) of parameter No. 3602 is set to 1, pitch error compensation screen is enhanced as shown in

the following Fig.1.3.12 (b), and inputting data becomes a total value from the base point.





Fig.1.3.12 (a)    Input screen by incremental value



1. AXIS CONTROL





B-64693EN-1/01



- 84 -



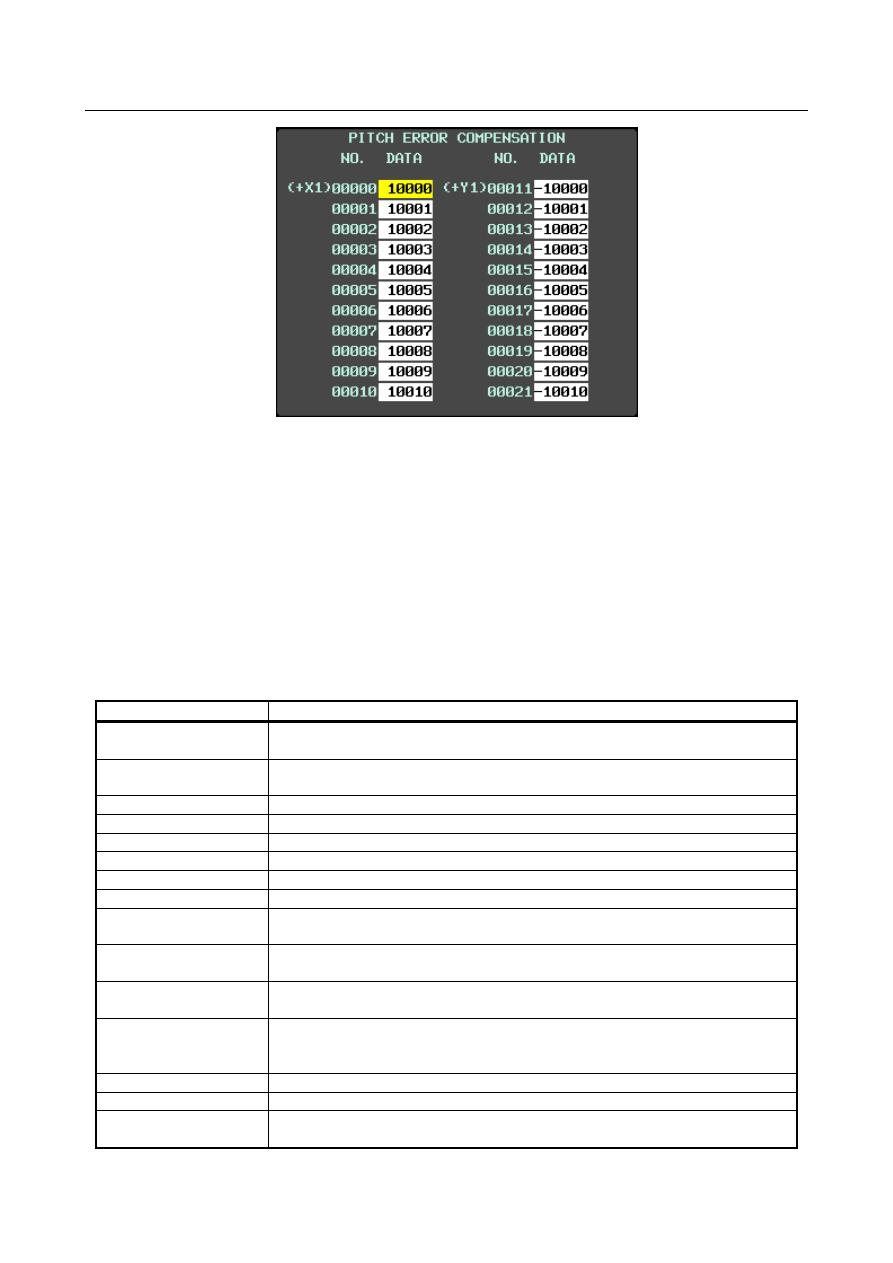

Fig.1.3.12 (b)    Input screen by total value



The compensation data is input by a total value whose origin is the reference position. Please set 0 to the

compensation data at the reference position.

The range of the value is –32768 to +32767. If the input value exceeds this range, the warning massage

“DATA IS OUT OF RANGE” is displayed.

The difference between two consecutive data must be within –128 to +127. If the difference exceeds this

range, the warning message “DIFFERENCE WITH NEAR IS RANGE OVER” is displayed and the

compensation value is displayed in red color. When this warning is generated, if a program is executed in

any path, alarm PS0527 “ILLEGAL DATA IN PITCH ERROR” occurs.



The compensation number that is checked the difference of compensation data is decided by considering

the setting of the parameters shown in Table 1.3.12 (a)

.



Table 1.3.12 (a)    Parameters that decides effective compensation number.

Parameter No.

Description

No.3601#1

Spindle command synchronous control independent pitch error compensation is not
used (0) / used (1)

No.3602#0

The input type of stored pitch error compensation data is
an incremental value (0) / a total value (1)

No.3605#0

Bi-directional pitch error compensation is not used (0) / used (1)

No.3605#2

Interpolation type straightness compensation is not used (0) / used (1)

No.3621

Number of the pitch error compensation point at extremely negative position.

No.3622

Number of the pitch error compensation point at extremely positive position.

No.3623

Pitch error compensation magnification.

No.3624

Pitch error compensation point interval.

No.3626

Number of the bi-directional pitch error compensation point at extremely negative
position. (for travel in the negative direction)

No.3666

Number of the spindle command synchronous control independent pitch error
compensation point at extremely negative position.

No.3671

Number of the spindle command synchronous control independent pitch error
compensation point at extremely positive position.

No.3676

Number of the spindle command synchronous control independent bi-directional pitch
error compensation point at extremely negative position. (for travel in the negative
direction)

No.5711 to No.5716

Axis number of moving axis for straightness compensation.

No.5721 to No.5726

Axis number of compensation axis for straightness compensation.

No.13381 to No.13386

Number of the interpolation type straightness compensation point at extremely
negative position.



B-64693EN-1/01





1. AXIS CONTROL



- 85 -

Example1)

When bi-directional pitch error compensation and interpolation type straightness compensation are

enabled, if parameters in Table 1.3.12 (b) are set, the compensation number that is checked the difference

of compensation data is



No.100    to No.200 : The compensation number of stored pitch error compensation.



No.3100 to No.3200: The compensation number of bi-directional pitch error compensation.



No.6000 to No.6100: The compensation number of interpolation type straightness compensation.

Table 1.3.12 (b)    Sample setting 1

Parameter No.

Setting value

No.3602#0

1

No.3605#0 (1st-axis)

1

No.3605#2 (1st-axis)

1

No.3621 (1st-axis)

100

No.3622 (1st-axis)

200

No.3623 (1st-axis)

1

No.3624 (1st-axis)

10.0

No.3626 (1st-axis)

3100

No.5711

1

No.5721

2

No.13381

6000



Example2)

When only stored pitch error compensation and bi-directional pitch error compensation are specified,

pitch error compensation number 0 to 1535 and 3000 to 4535 are available. If parameters in Table 1.3.12

(c) are set, the compensation number that is checked the difference of compensation data is



No.100 to No.200  : The compensation number of stored pitch error compensation.



No.4500 to No.4600: The compensation number of bi-directional pitch error compensation.

Table 1.3.12 (c)    Sample setting 2

Parameter No.

Setting value

No.3602#0

1

No.3605#0 (1st-axis)

1

No.3621 (1st-axis)

100

No.3622 (1st-axis)

200

No.3623 (1st-axis)

1

No.3624 (1st-axis)

10.0

No.3626 (1st-axis)

4500



As the No.4536 to No.4600 are not available, the data of these numbers are assumed to be 0. If the data

set in No.4535 is larger than 128, the difference of compensation data between No.4535 and No.4536 is

also over -128. This will be cause of warning “DIFFERENCE WITH NEAR IS RANGE OVER”.



The specification other than total value input is same as the conventional function. Please refer to the

specification of the following functions.

- Stored Pitch Error Compensation

- Bi-directional Pitch Error Compensation

- Interpolation Type Pitch Error Compensation

- Interpolation Type Straightness Compensation

- Spindle Command Synchronous Control Independent Pitch Error Compensation



  -  Method of inputting and outputting compensation data on pitch error compensation

screen

If the input type of stored pitch error compensation data is a total value (bit 0 (APE) of parameter No.

3602 is set to 1), the formats to output by the operation on pitch error compensation screen are the

following.

The L1 data is added to the conventional format.

1. AXIS CONTROL





B-64693EN-1/01



- 86 -

Example of stored pitch error compensation)



N10000 Q0 L1 P1000



N10001 Q0 L1 P995



N10002 Q0 L1 P990



N10003 Q0 L1 P995

Example of bi-directional pitch error compensation)



N20000 Q0 L1 P1000



N20001 Q0 L1 P995



N20002 Q0 L1 P990



N20003 Q0 L1 P995



This data can be input on the pitch error compensation screen when bit 0 (APE) of parameter No. 3602 is

set to 1. If the data with L1 is input when bit 0 (APE) of parameter No. 3602 is set to 0, or the data

without L1 is input when bit 0 (APE) of parameter No. 3602 is set to 1, alarm SR1300 “ILLEGAL

ADDRESS” is caused.





  -  Input of pitch error compensation data by program

When bit 0 (APE) of parameter No. 3602 is set to 1, please execute the program by adding the L1 data to

the conventional format.

Example of G10 command:



G10L50;



N10000 L1 R1000;



N10001 L1 R995;



N10002 L1 R990;



N10003 L1 R995;



G11;



If the program with L1 is executed when bit 0 (APE) of parameter No. 3602 is set to 0 or the program

without L1 is executed when bit 0 (APE) of parameter No. 3602 is set to 0, alarm PS1300 “ILLEGAL

ADDRESS” is caused.


NOTE

  If the compensation data is changed when the input format is total value type(bit 0

(APE) of parameter No. 3602 is set to 1), power must be turned off before

operation is continued.



  -  Example of total value input in case of bi-directional pitch error compensation

When the axis is linear axis and the direction of a manual reference position return is positive, set the data

given in the Table 1.3.12 (d), if the pitch error amounts should be set in the Fig. 1.3.12 (c).

B-64693EN-1/01





1. AXIS CONTROL



- 87 -



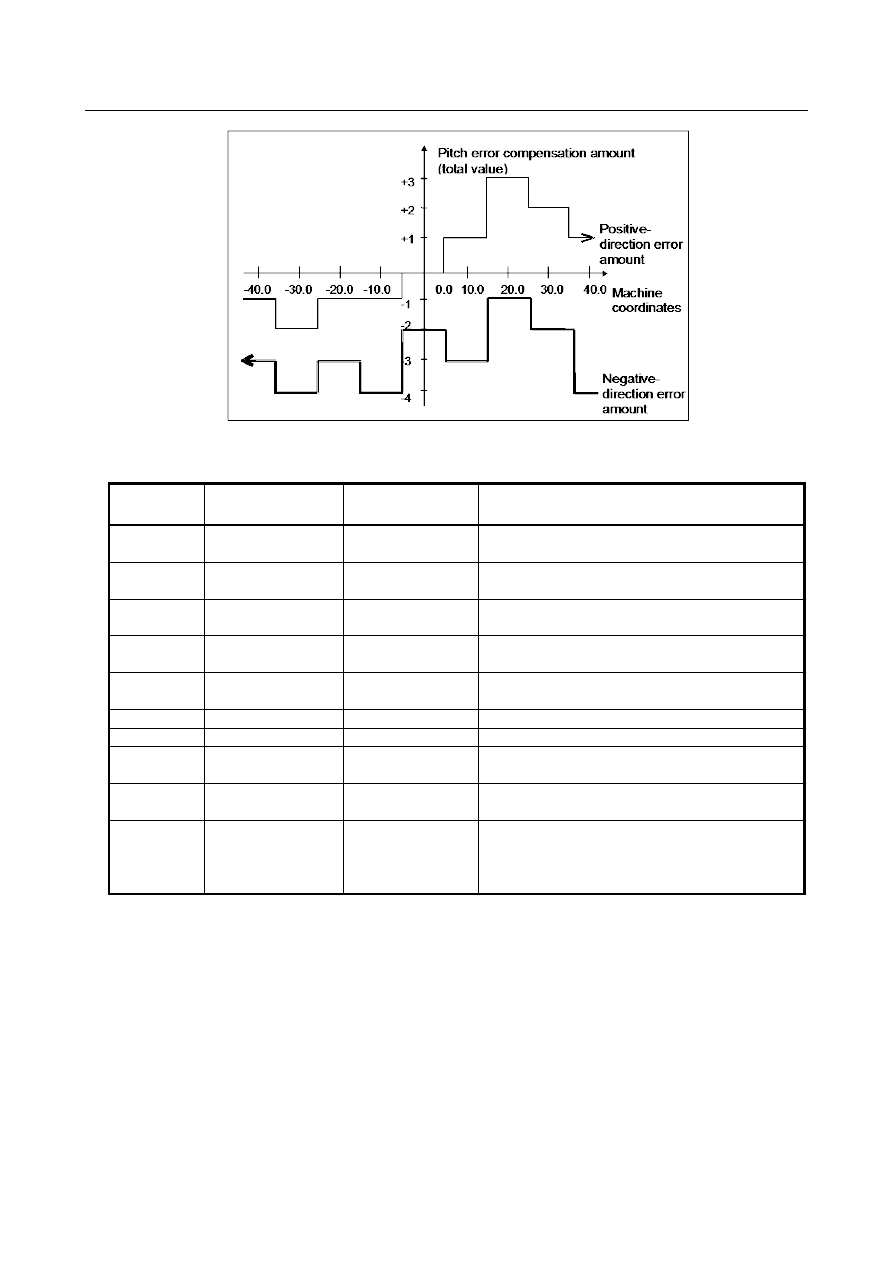

Fig. 1.3.12 (c)  Example of bi-directional pitch error compensation



Table 1.3.12 (d)    Parameter setting of bi-directional pitch error compensation

Parameter

  number

Setting of Input by

Incremental value

Setting of Input by

Total value

Description

3602#0

0

1

The input type of stored pitch error compensation

data is, 0: An incremental value / 1: A total value

3605#0

1

1

Bi-directional Pitch Error Compensation,

0: Disabled /    1: Enabled

3620

23

24

Number of the pitch error compensation point for the

reference position

3621

20

20

Number of the most distant pitch error compensation

point on the - side for travel in the positive direction

3622

27

28

Number of the most distant pitch error compensation

point on the + side for travel in the positive direction

3623

1

1

Pitch error compensation magnification

3624

10.000

10.000

Pitch error compensation point interval

3625

-

-

For a rotation axis, amount of travel per rotation in

pitch error compensation

3626

30

30

Number of the most distant pitch error compensation

point on the - side for travel in the negative direction

3627

-2

0

Pitch error compensation amount (total value) at the

reference position when the machine moves to the

reference position in the direction opposite to that of

the reference position return



This example assumes that the direction of a manual reference position return is positive.

In case of Input by Incremental value:

The variation at the division of compensation areas is set.

As for parameter No. 3627, set -2, which is the pitch error compensation amount (total value) at the

reference position when the machine moves in the negative direction.

In case of Input by Total value:

The value at the center of the compensation area is set. Therefore, one compensation point increases.

The parameter No. 3627 is not used.



Positive-direction pitch error data is as Table 1.3.12 (e).

1. AXIS CONTROL





B-64693EN-1/01



- 88 -

Table 1.3.12 (e)  Compensation value in positive direction

Compensation point number

Input by Incremental value

Input by Total value

20

-1

-1

21

+1

-2

22

0

-1

23

+1

-1

24

+1

0

25

+2

+1

26

-1

+3

27

-1

+2

28

-

+1



Negative-direction pitch error data is as Table 1.3.12 (f).

Table 1.3.12 (f)    Compensation value in negative direction

Compensation point number

Input by Incremental value

Input by Total value

30

-1

-3

31

+1

-4

32

-1

-3

33

+2

-4

34

-1

-2

35

+2

-3

36

-1

-1

37

-2

-2

38

-

-4



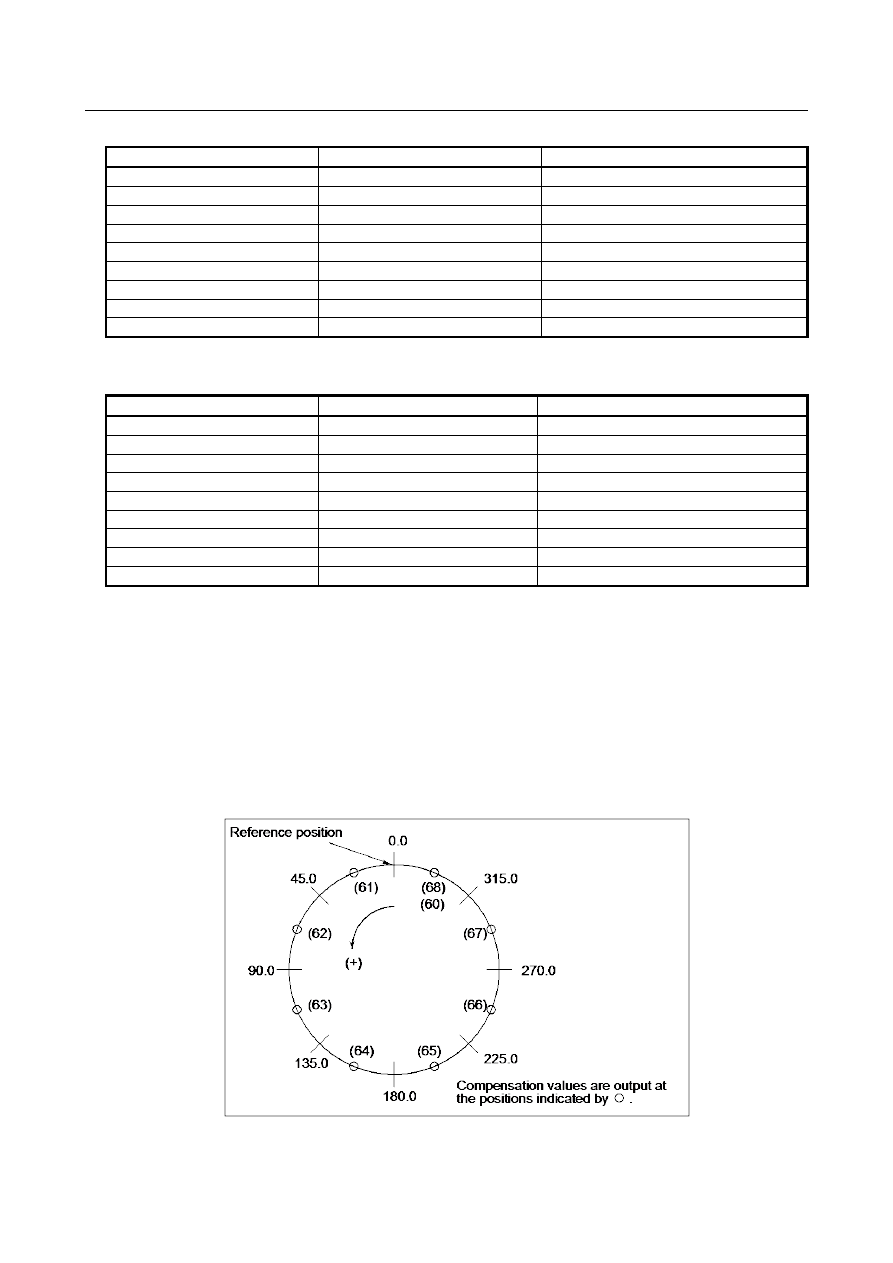

Example of total value input in case of rotary axis

-

Amount of movement per rotation: 360

°



-

Interval between pitch error compensation positions: 45

°



-

Number of the compensation position of the reference position: 60

In the above case, the number of the most distance compensation position on the - side is equal to the

number of the compensation position of the reference position + 1 = 60 + 1 = 61 for a rotary axis.

The number of the farthest compensation position in the positive direction is as follows:

Number of the compensation  position of the reference position + (Move amount per rotation/Interval

between the compensation positions)= 60 + 360/45= 68

The correspondence between the machine coordinate and the compensation position number is as Fig.

1.3.12 (d)





Fig. 1.3.12 (d)    Example of rotary axis pitch error compensation



Therefore, set the parameters as Table 1.3.12 (g).

B-64693EN-1/01





1. AXIS CONTROL



- 89 -

The parameter setting for the rotary axis in case of total value input is same as that of incremental value

input.



Table 1.3.12 (g)    Parameter setting of rotary axis pitch error compensation

Parameter

number

Setting of Input by

Incremental value

Setting of Input by

Total value

Description

3602#0

0

1

The input type of stored pitch error compensation

data is, 0: An incremental value / 1: A total value

3620

60

60

Number of the pitch error compensation point for the

reference position

3621

61

61

Number of the most distant pitch error compensation

point on the - side for travel in the positive direction

3622

68

68

Number of the most distant pitch error compensation

point on the + side for travel in the positive direction

3623

1

1

Pitch error compensation magnification

3624

45.000

45.000

Pitch error compensation point interval

3625

360.000

360.000

For a rotation axis, amount of travel per rotation in

pitch error compensation



When incremental value input is enabled, if the sum of the compensation values for positions 61 to 68 is

not 0, pitch error compensation values are accumulated for each rotation, causing positional deviation.

When total value input is enabled, set the value 0 in compensation positions 60 and 68.





+1

+2

+3

+4

-4

-3

-2

-1

45

90  135  180  225  270  315

61  62

63  64

65  66

67

Reference point

Pitch error compensation amount

（

total value

）



(deg)

45

90  135  180  225  270  315

61  62

63  64

65  66

67

68

(60)

45

90

61  62



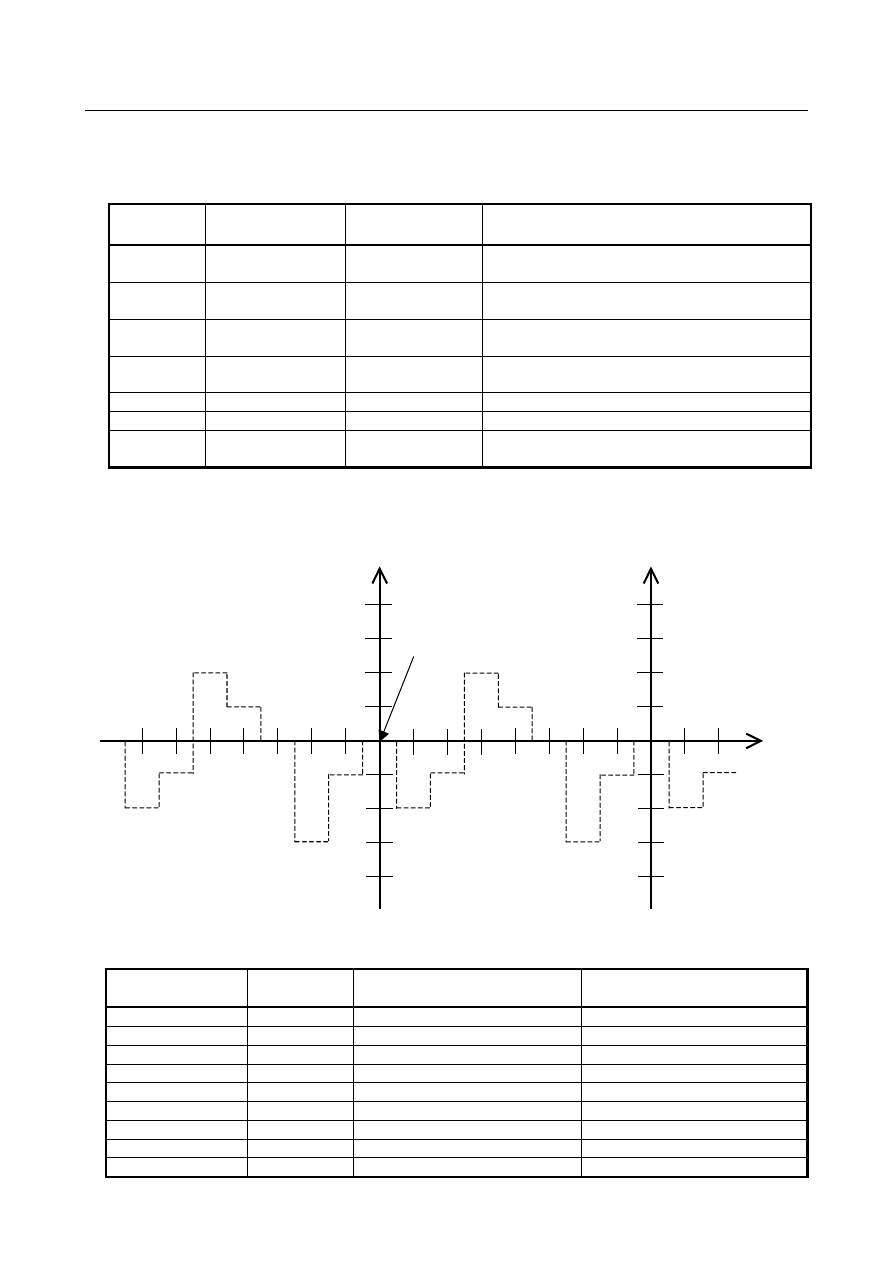

Fig. 1.3.12 (e)    Compensation value of rotary axis expressed with linear axis



Table 1.3.12 (h)    Compensation value of rotary axis

Compensation

point number

(deg)

Input by Incremental value

Input by Total value

60

0

+1

0

61

45

-2

-2

62

90

+1

-1

63

135

+3

+2

64

180

-1

+1

65

225

-1

0

66

270

-3

-3

67

315

+2

-1

68

360

+1

0
