FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 15

1. AXIS CONTROL





B-64693EN-1/01



- 74 -

0:  Not used.

1:  Used.



3620



Number of the pitch error compensation position for the reference position for each axis



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Word axis

[Valid data range]  0 to 1535

Set the number of the pitch error compensation position for the reference position for

each axis.



3621



Number of the pitch error compensation position at extremely negative position for each axis



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Word axis

[Valid data range]  0 to 1535

Set the number of the pitch error compensation position at the extremely negative

position for each axis.



3622



Number of the pitch error compensation position at extremely positive position for each axis



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Word axis

[Valid data range]  0 to 1535

Set the number of the pitch error compensation position at the extremely positive position

for each axis.

This value must be larger than set value of parameter No.3620.



3623



Magnification for pitch error compensation for each axis



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Byte axis

[Valid data range]  0 to 100

Set the magnification for pitch error compensation for each axis.

If the magnification is set to 1, the same unit as the detection unit is used for the

compensation data.

If 0 is set, compensation is not performed.

B-64693EN-1/01





1. AXIS CONTROL



- 75 -



3624



Interval between pitch error compensation positions for each axis



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm, inch, deg (machine unit)

[Min. unit of data] Depend on the increment system of the applied axis

[Valid data range]  See the description below.

The pitch error compensation positions are arranged with equal spacing. The space

between two adjacent positions is set for each axis. The minimum interval between pitch

error compensation positions is limited and obtained from the following equation:

Minimum interval between pitch error compensation positions = maximum feedrate/7500

Unit : mm, inch, deg or mm/min, inch/min, deg/min

Example:

When the maximum feedrate is 15000 mm/min, the minimum interval between pitch

error compensation positions is 2 mm.



3625



Travel distance per revolution in pitch error compensation of rotary axis type



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm, inch, deg (machine unit)

[Min. unit of data] Depend on the increment system of the applied axis

[Valid data range]  See the description below.

If the pitch error compensation of rotary axis type is performed (bit 1 (ROSx) of

parameter No. 1006 is set to 0 and bit 0 (ROTx) of parameter No. 1006 is set to 1), set the

travel distance per revolution. The travel distance per revolution does not have to be 360

degrees, and a cycle of pitch error compensation of rotary axis type can be set.

However, the travel distance  per revolution, compensation interval, and number of

compensation points must satisfy the following condition:

(Travel distance per revolution) = (Compensation interval)

×

 (Number of compensation

points)

The compensation at each compensation point must be set so that the total compensation

per revolution equals 0.



NOTE

  If 0 is set, the travel distance per revolution becomes 360 degrees.



3626



Number of the both-direction pitch error compensation position at extremely negative position (for

movement in the negative direction)



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.



1. AXIS CONTROL





B-64693EN-1/01



- 76 -



[Input type]  Parameter input



[Data type]  Word axis

[Valid data range]  0 to 1535, 3000 to 4535

When using both-direction pitch error  compensation, set the number of compensation

point at the farthest end in the negative direction for a movement in the negative

direction.



NOTE

1  For a movement in the positive direction, set the compensation point

number at the farthest end in the negative direction in parameter No.

3621.

2  A set of compensation data items for a single axis should not be set to

lie astride 1535 and 3000.



3627



Pitch error compensation at reference position when a movement to the reference position is made

from the direction opposite to the direction of reference position return



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  Detection unit

[Valid data range]  -32768 to 32767

Set the absolute value of pitch error compensation at reference position when a movement

to the reference position is made from the negative direction if the direction of reference

position return (bit 5 (ZMI) of parameter No. 1006) is positive or from the positive

direction if the direction of reference position return is negative.



Note

NOTE

1  To use this function, Stored pitch error compensation is required.

2  This function is enabled after a manual reference position return or an automatic

reference position return with the same sequence as that of a manual reference

position return is performed. When an absolute position detector is used,

however, the function is enabled after the power is turned on.

3  When the machine moves to the reference position in the reference position

return direction, set the absolute value of the pitch error compensation pulse to 0.

4  When this function and backlash compensation are used at the same time, the

pulse resulting from backlash compensation is superimposed on the

compensation pulse when the travel direction is reversed.

5  When this function is used for a rotary axis, the sum of the pitch error

compensation amounts per rotation about the rotary axis must be 0 for both the

positive and negative directions.

6  The function cannot be used with the inclination compensation function.



B-64693EN-1/01





1. AXIS CONTROL



- 77 -

1.3.9

Interpolation Type Pitch Error Compensation

Overview

In stored pitch error compensation, the pitch error compensation pulse at each pitch error compensation

point is output in the interval between that point and the next compensation point, as shown in the figure

below (Fig. 1.3.9 (a)).



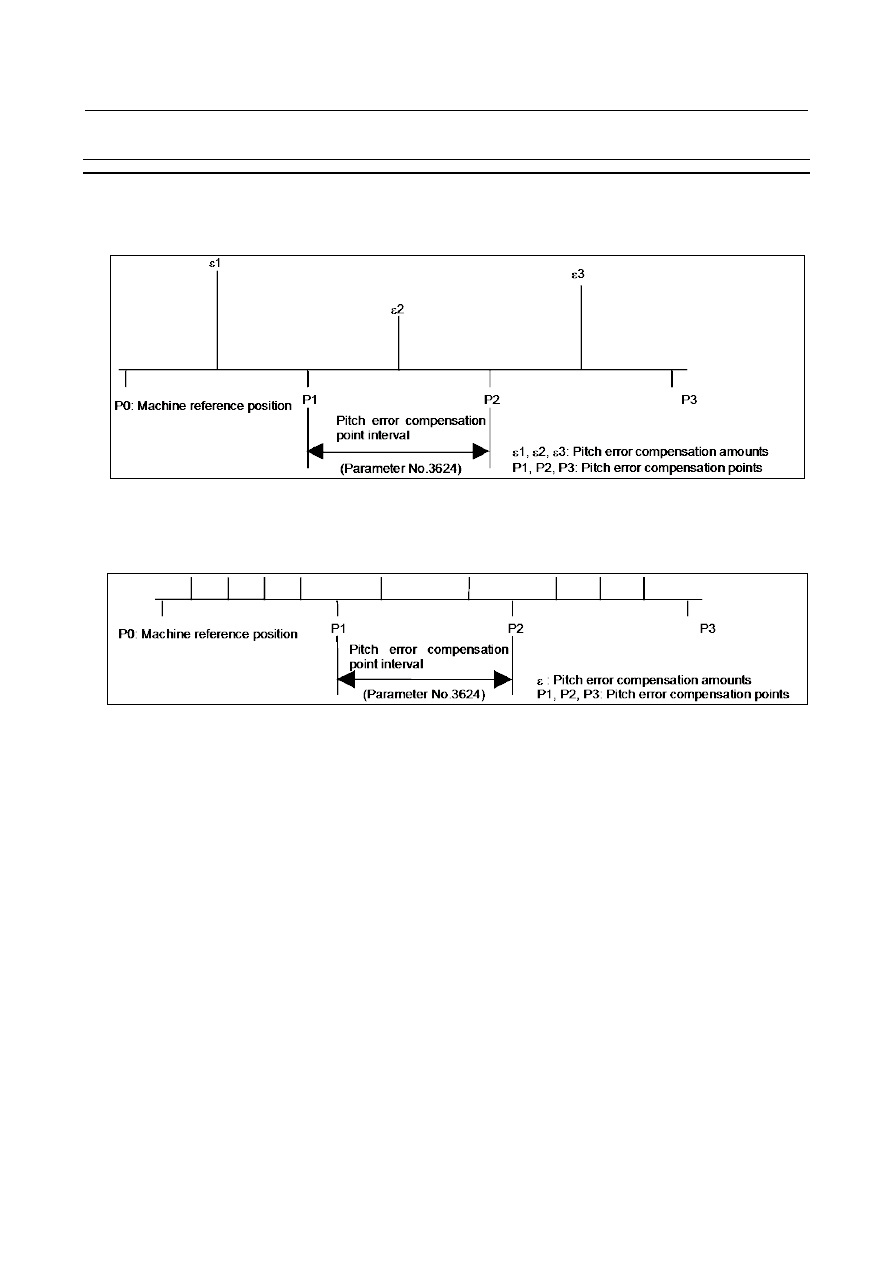

Fig. 1.3.9 (a) Stored pitch error compensation



In interpolation type pitch error compensation, the compensation amount at each error compensation

point is divided into pulses in the interval between that point and the next point on the travel axis and

output, as shown in the figure below. (Fig. 1.3.9 (b))



Fig. 1.3.9 (b) Interpolation Type Pitch Error Compensation Method



  -  Setting the parameters

When interpolation type pitch error compensation is used, the following parameters are assigned the same

values as those in stored pitch error compensation.

-

Number of the pitch error compensation point of the reference position on each axis:

Parameter No.3620

-

Number of the most distant pitch error compensation point on the - side of each axis:

Parameter No.3621

-

Number of the most distant pitch error compensation point on the + side of each axis:

Parameter No.3622

-

Pitch error compensation magnification for each axis:  Parameter No.3623

-

Pitch error compensation point interval on each axis:  Parameter No.3624



  -  Minimum pitch error compensation point interval

Compensation pulses are divided at intervals of pitch error compensation point interval and output by

interpolation type pitch error compensation,

Interpolation type pitch error compensation outputs compensation pulses smoother than stored pitch error

compensation. But if the feedrate is high, multiple compensation pulses may be output at the same time.

The setting pitch error compensation point interval greater than minimum value calculated by the

following formula had better be used in order to output smoother compensation pulses even if the feedrate

is high.

Minimum pitch error compensation point interval (mm)= (Fmax/7500)

×

(Pmax+1)

Fmax : Maximum feedrate(mm/min)

1. AXIS CONTROL





B-64693EN-1/01



- 78 -

Pmax : Maximum pitch error compensation amount((Maximum value of set amount of pitch error

compensation of each compensation point)×(Pitch error compensation magnification))(Detection unit)

Example)



If the maximum feedrate is 15000 mm/min and the maximum pitch error compensation amount is

equal to seven pulses, the minimum compensation interval is 16mm.



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

3605















IPPx







[Input type]  Parameter input



[Data type]  Bit axis



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





#1  IPPx

  Interpolation type pitch error compensation is:

0:  Not used.

1:  Used.

In interpolation type pitch error compensation, a compensation value at each point in each

error completion point interval is divided for output of one pulse at equally spaced

intervals.

If a high feedrate is used, multiple compensation pulse may be output at a time.

A minimum interval where multiple compensation pulses are not output at a time is

determined by the following expression:

Minimum pitch error compensation point interval (mm)= (Fmax/7500)

×

 (Pmax+1)



Fmax: Maximum feedrate(mm/min)



Pmax: Maximum pitch error compensation value((Maximum value of set amount of

pitch error compensation of each compensation point)×(Pitch error compensation

magnification))(Detection unit)

Example:



When the maximum feedrate is 15000 mm/min, and the maximum pitch error

compensation value is 7 pulses, the minimum compensation point interval is 16mm.



NOTE

  Interpolation type pitch error compensation cannot be used with

spindle positioning.



Note

NOTE

1  To use this function, Stored pitch error compensation is required.

2  This function is available in bi-directional pitch error compensation.



B-64693EN-1/01





1. AXIS CONTROL



- 79 -

1.3.10

About Differences among Pitch Error Compensation,

Straightness Compensation, and Inclinaiton Compensation

(for Reference Purposes)

Overview

Any of pitch error compensation, straightness compensation, and inclinaiton compensation is applied to

each compensation point based on the machine position at parameter-specified compensation intervals

into which the machine stroke is divided.

Both inclinaiton compensation and straightness compensation use the same compensation intervals and

compensation points as for pitch error compensation. However, they use their own compensation amounts

defined for respective compensation functions.



Explanation

  -  Pitch error compensation

For pitch error compensation, a compensation amount is set  up for each compensation point. The

compensation amount is output at each compensation point.



Fig. 1.3.10 (a)



  -  Bi-directional pitch error compensation

For bi-directional pitch error compensation, a compensation amount can be varied according to the axis

movement direction.



  -  Interpolation type pitch error compensation

Interpolation type pitch error compensation outputs divided compensation pulses between compensation

points, so smoother pitch error compensation can be realized.



  -  Inclinaiton compensation

In inclinaiton compensation, four typical pitch error compensation points (a, b, c, and d) are selected from

pitch error compensation points and specified as inclinaiton compensation points, and compensation

amounts are set up only for these four points; a compensation amount is not set up for every individual

point.

For pitch error compensation points between inclinaiton compensation points, the NC calculates and

outputs amounts that match inclinaiton compensation. Inclinaiton compensation can be applied if a pitch

error has a constant gradient.



Fig. 1.3.10 (b)



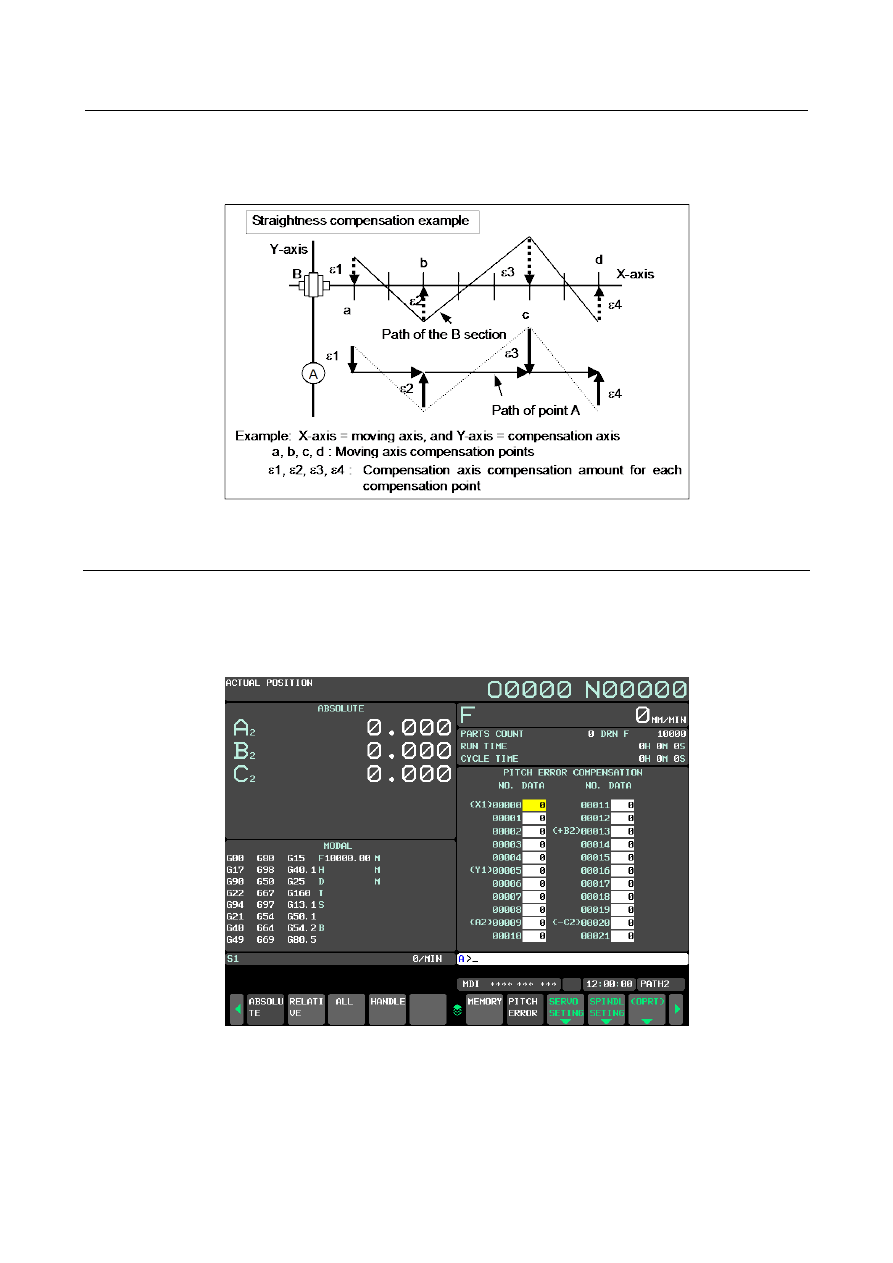

  -  Straightness compensation

In straightness compensation, similarly to inclinaiton compensation, four typical pitch error compensation

points (a, b, c, and d) are selected from pitch error compensation points and specified as straightness

compensation points, and compensation amounts are set up only for these four points. For pitch error

compensation points between straightness compensation points, the NC calculates and outputs amounts

that match straightness compensation.

1. AXIS CONTROL





B-64693EN-1/01



- 80 -

Straightness compensation largely differs from inclinaiton compensation in that the moving axis is not a

compensation axis; inclinaiton compensation is applied directly to the moving axis. This relationship is

specified by a parameter (for example, to apply compensation to the Y-axis as movement occurs along the

X-axis).



Fig. 1.3.10 (c)



1.3.11

Axis Name Display of Pitch Error Compensation

On the pitch error compensation screen, the axis name can be displayed to the left of the number of each

compensation point used for pitch error compensation of each axis.

Whether to display the axis name can be selected using bit 5 (PAD) of parameter No. 11350.

When this function is enabled, the pitch error compensation screen is displayed as shown in Fig. 1.3.11

(a) or Fig. 1.3.11 (b).



Fig. 1.3.11 (a) Pitch error compensation screen

(when the bi-directional pitch error compensation function

is enabled and axis name extension is disabled)



B-64693EN-1/01





1. AXIS CONTROL



- 81 -



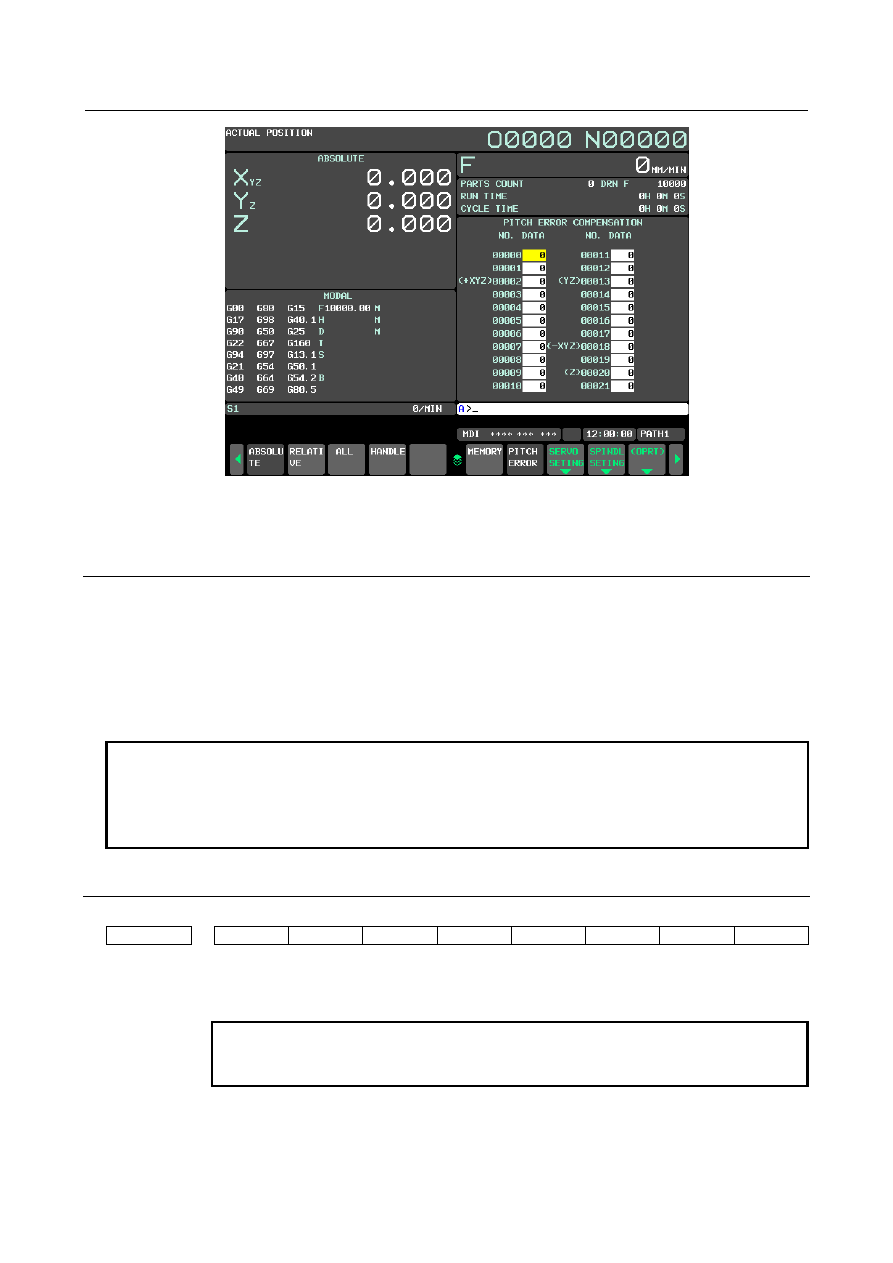

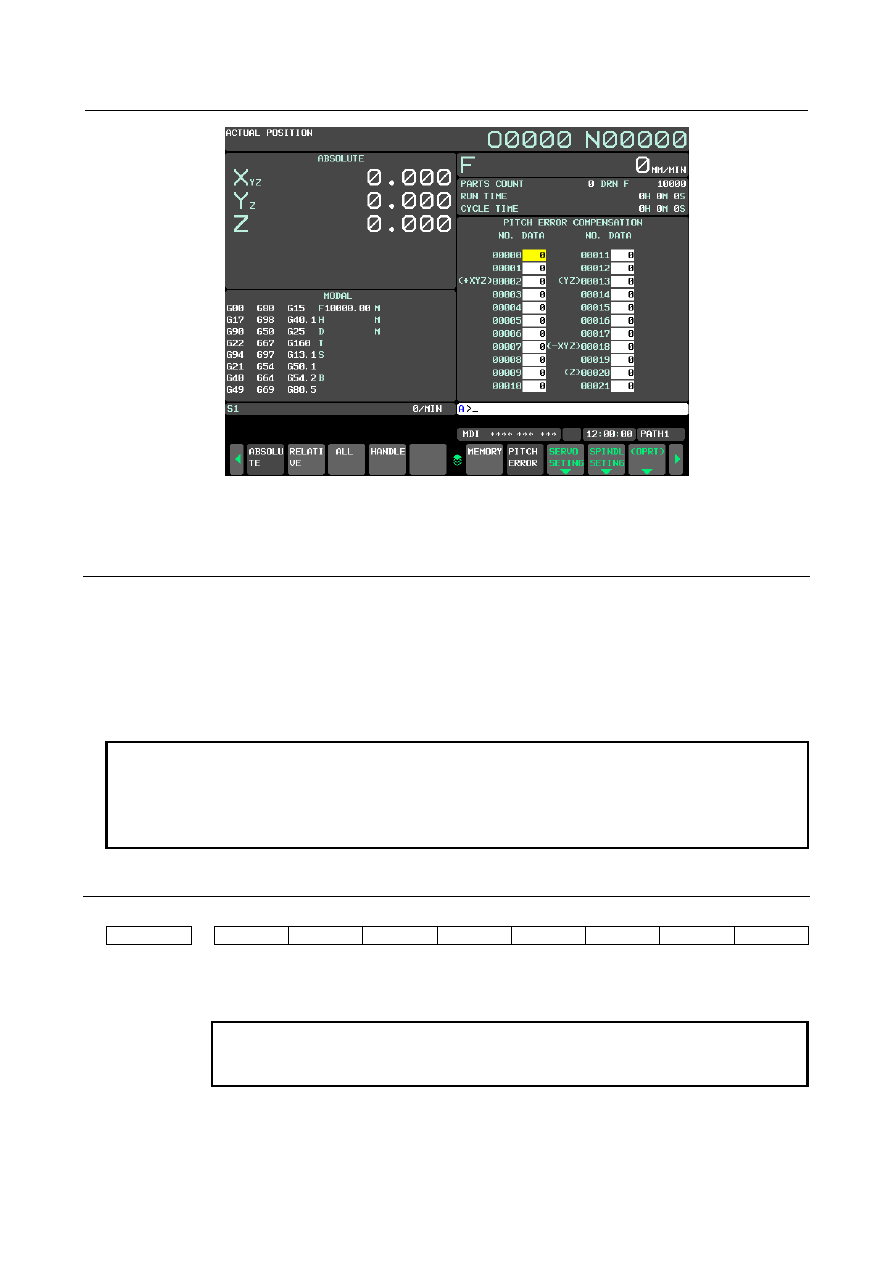

Fig. 1.3.11 (b) Pitch error compensation screen

(when the bi-directional pitch error compensation function

and axis name extension are enabled)



1.3.11.1

Setting of axis name display

The axis name is displayed to the left of the compensation point number set in parameter No. 3621, which

sets the number of the pitch error compensation point at the extremely negative position. When the

bi-directional pitch error compensation function is enabled, “(+ axis name)” is displayed to the left of the

compensation point number set in parameter No. 3621, which sets the compensation point number for a

movement in the positive direction, and “(- axis name)” is displayed to the left of the compensation point

number set in parameter No. 3626, which sets the compensation point number for a movement in the

negative direction.



NOTE

1  When an invalid parameter is set for pitch error compensation, the relevant axis

name is not displayed.

2  For a rotary axis, the axis name is displayed to the left of the number of the pitch

error compensation point for the reference position set in parameter No. 3620.



1.3.11.2

Parameter





#7

#6

#5

#4

#3

#2

#1

#0

11350







PAD















[Input type]  Parameter input



[Data type]  Bit



NOTE

  When this parameter is set, the power must be turned off before

operation is continued.





#5  PAD

  On the pitch error compensation screen, axis names are:

0:  Not displayed.

1:  Displayed.
