Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020)

3.3. Вкладка «Видª

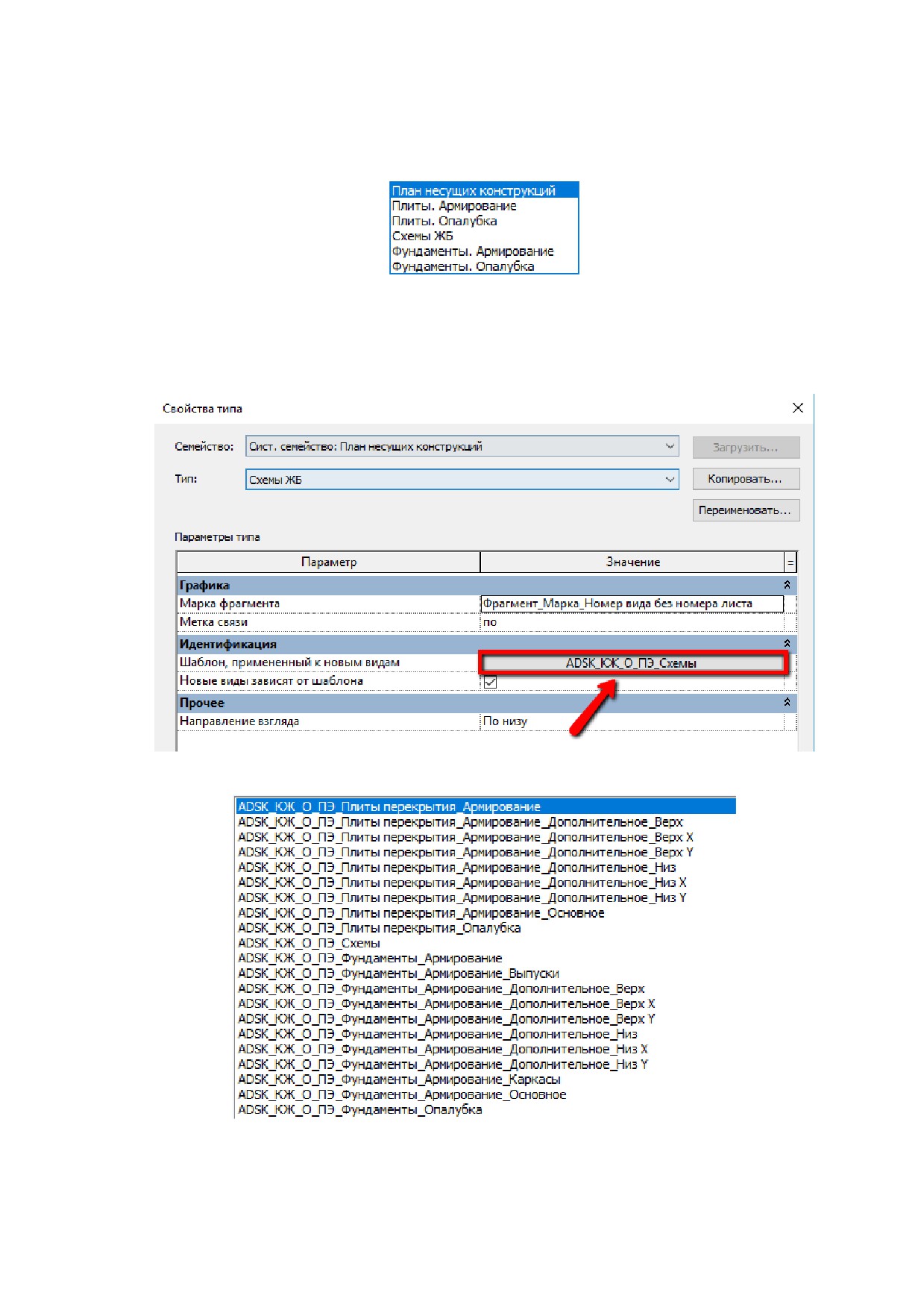

3.3.1 Шаблоны видов. Типоразмеры видов

В шаблоне настроены типоразмеры видов планов несущих конструкций:

При необходимости можно создать дополнительные типы видов и каждому назначить

соответствующий шаблон вида.

Шаблоны видов типа «ADSK_КЖ_В...» относятся к вспомогательным, а типа «ADSK_КЖ_О...» - к

оформленным.

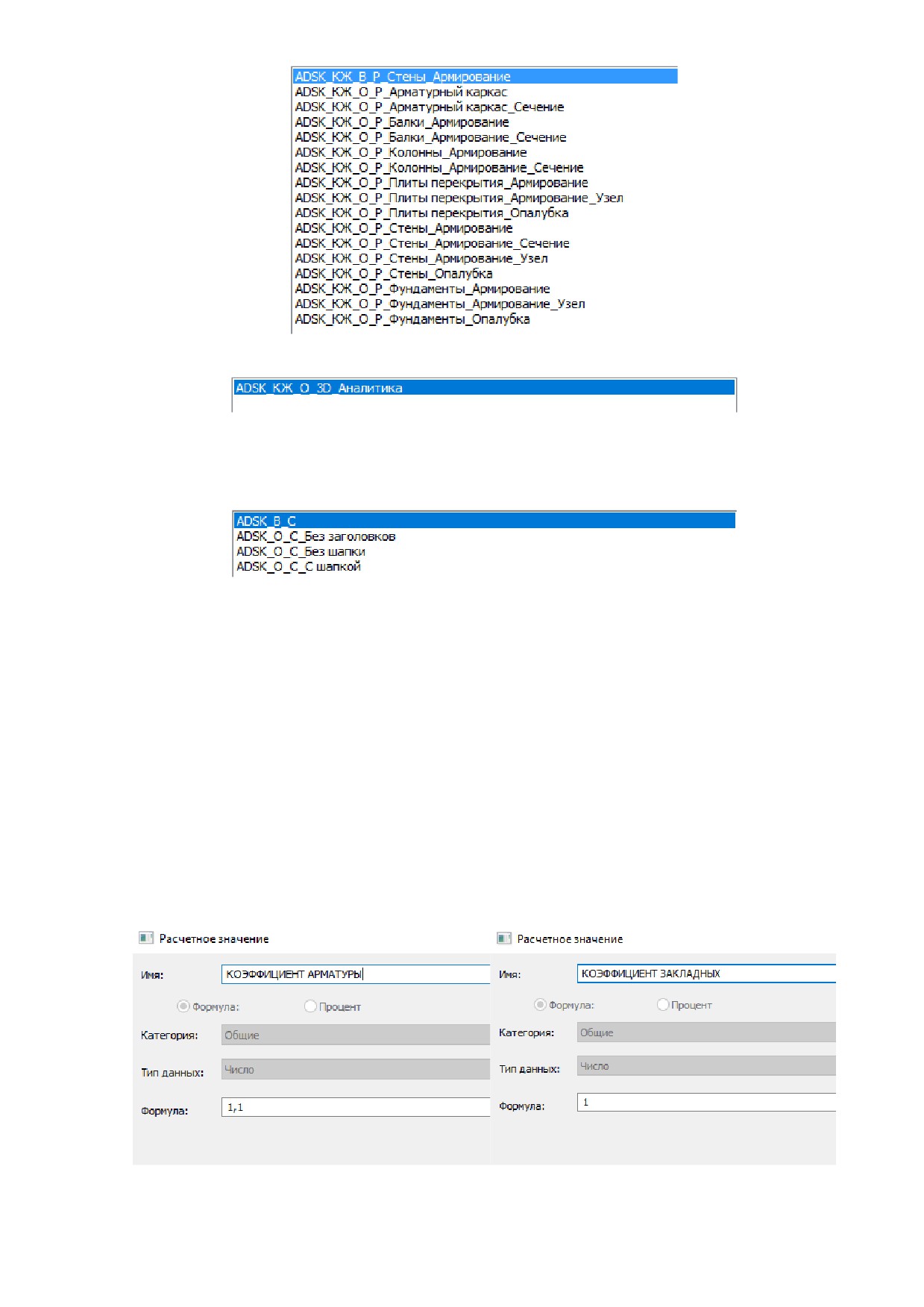

В шаблоне созданы следующие шаблоны видов для планов:

В шаблоне созданы следующие шаблоны видов для разрезов:

162

Дополнительно создан шаблон вида для аналитики в 3D:

Во всех шаблонах вида настроена видимость / графика категорий и фильтры видимости

элементов.

Настроены шаблоны видов для спецификаций:

3.3.2 Спецификации

Спецификацию арматуры на железобетонную конструкцию можно собрать из нескольких

спецификаций (отдельно сборочные единицы, отдельно на детали), предварительно

разгруппировав шапку или скрыв ее.

Также в шаблоне присутствует спецификация, которая собирает сборочные единицы (закладные

детали, каркасы плоские, каркасы пространственные,) и детали в виде единичных стержней. Для

этого необходимо правильно создавать арматурные каркасы (проставляя и убирая все

необходимые галочки и пользоваться соответствующим типом).

Во всех спецификациях на арматуру присутствует расчётныее параметры «КОЭФФИЦИЕНТ

АРМАТУРЫ» с приравненным значением 1,1 и «КОЭФФИЦИЕНТ ЗАКЛАДНЫХ» с приравненным

значением 1,0. Используется для расчета арматурных стержней и закладных деталей в метрах

погонных. Вы можете указать нужное значение или вписать формулу с зависимостью от

диаметра.

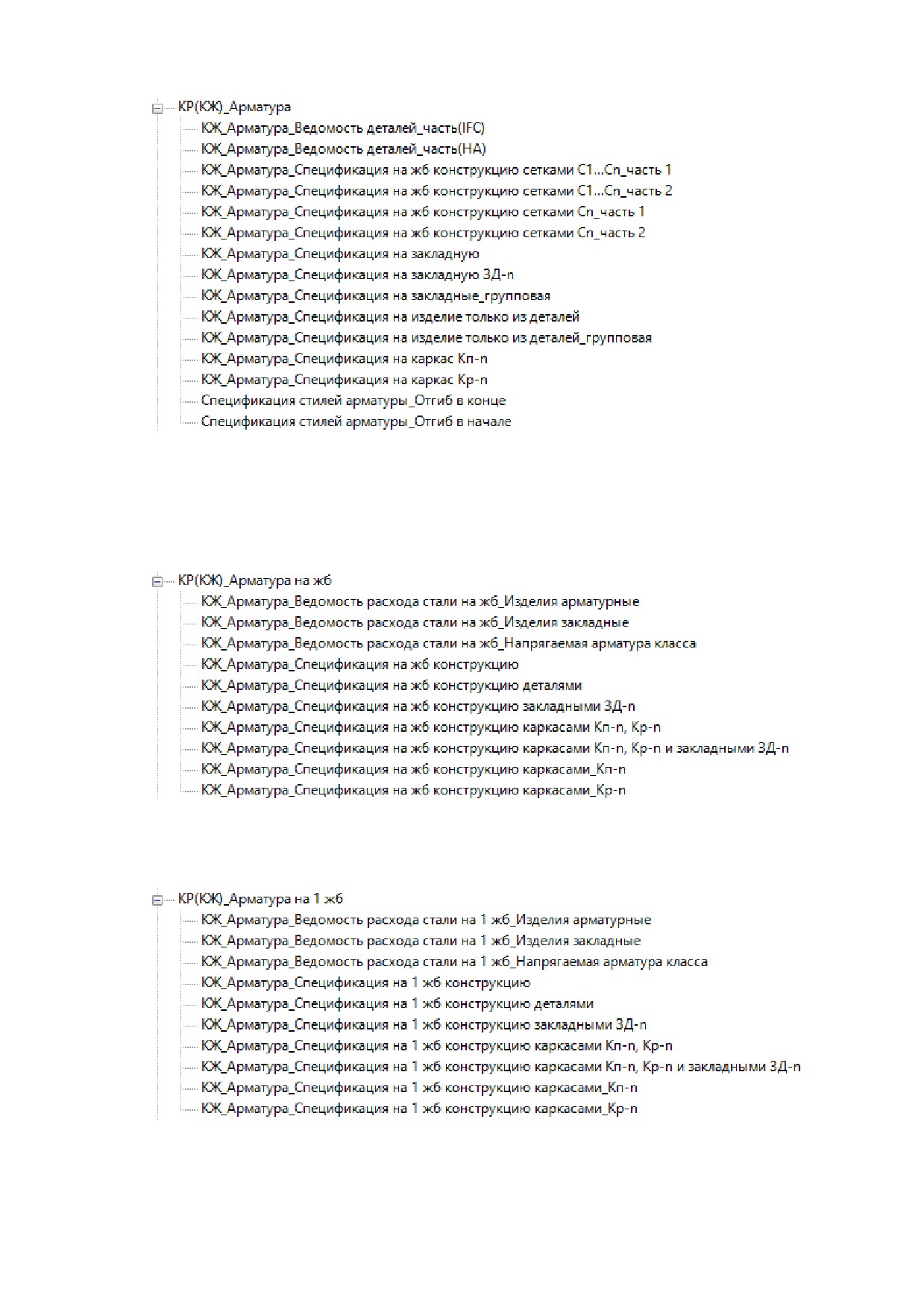

Спецификации на арматуру разделены на 3 вкладки:

163

1. КР(КЖ)_Арматура (Собраны общие спецификации):

2. КР(КЖ)_Арматура на жб (собраны спецификации на жб конструкцию, арматура собирается со

всех элементов с одинаковой маркой, так как конструкции могут быть сложные и собраны из

нескольких элементов модели, например, сложные разноуровневые ростверки, состоящие из

нескольких элементов, но маркируемых одной маркой):

3. КР(КЖ)_Арматура на 1 жб (собраны спецификации на 1 жб конструкцию, арматура собирается с

одного элемента из всех с одинаковой маркой, например, несколько колонн в проекте

маркируемых одной маркой):

3.3.2.1. Спецификации «Арматура на жбª

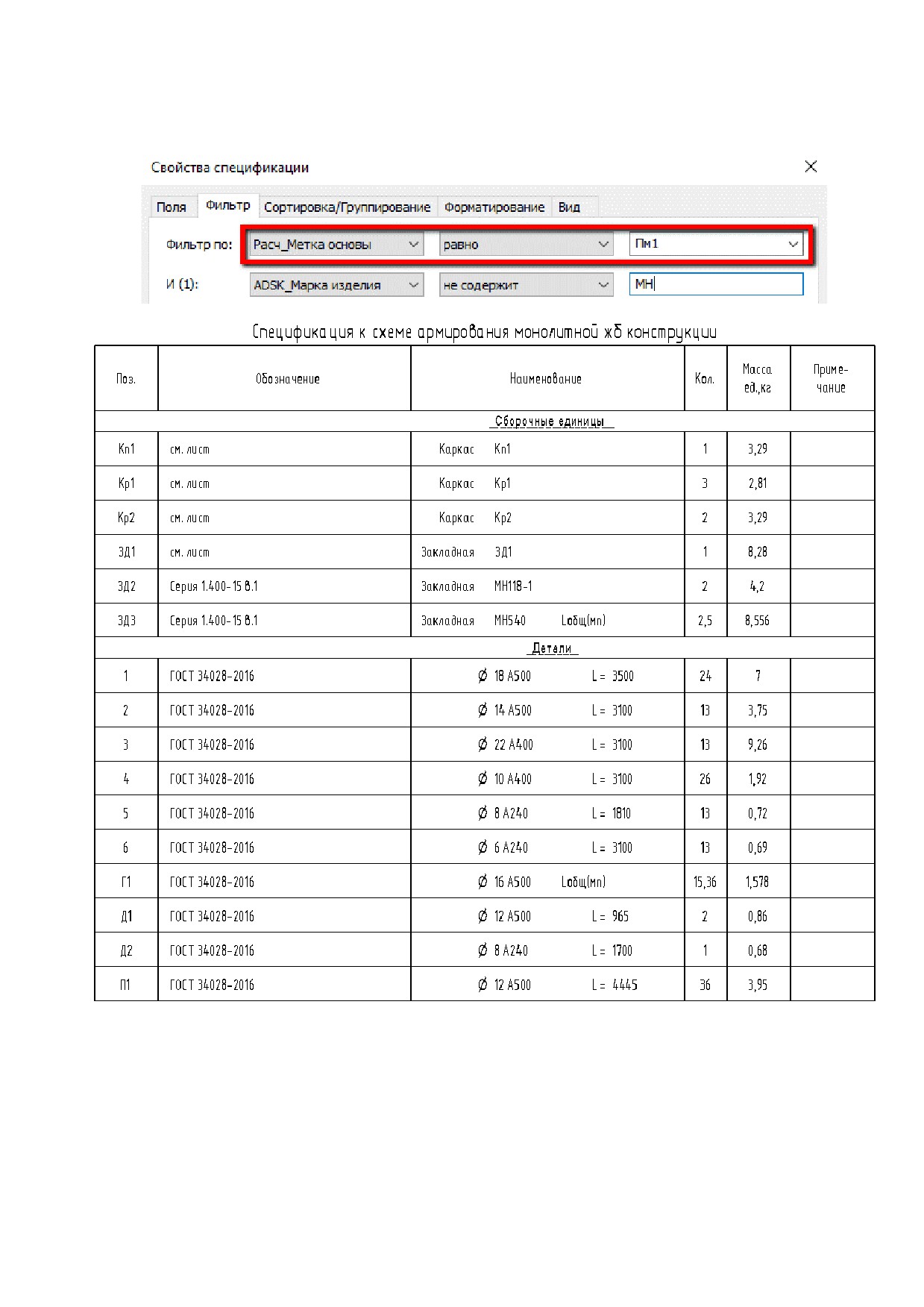

Пример спецификации «КЖ_Арматура_Спецификация на жб конструкциюª

164

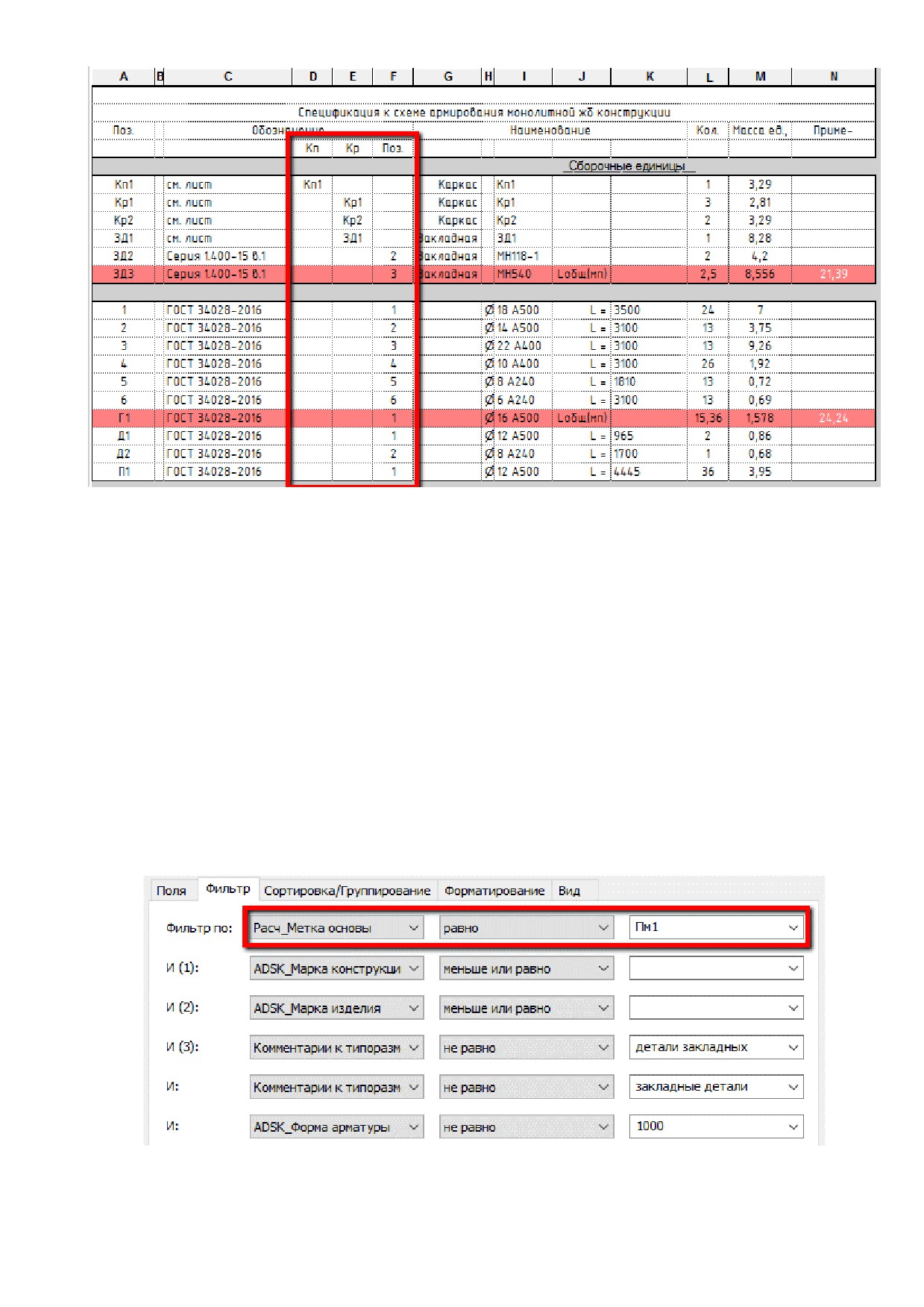

Спецификация на монолитную конструкцию со всеми арматурными изделиями.

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, пространственные каркасы (ADSK_Марка

конструкции), плоские каркасы (ADSK_Марка изделия), и марки отдельных стержней

(ADSK_Позиция) необходимо маркировать элементы в спецификации в столбцах «Кп», «Кр» и

«Поз.» (в группе «Обозначение»).

165

Закладная деталь маркируется параметром «ADSK_Позиция» (столбец. «Поз») без префикса

(префикс «ЗД» автоматически добавляется в семействе, так же, как и буква для деталей в

семействах формы арматурных стержней).

Закладная деталь, которая собрана в самом проекте из различных элементов системной

арматуры или IFC маркируется, как и плоский каркас в параметре «ADSK_Марка изделия»

В данной спецификации присутствует условное форматирование ячеек в виде красной заливки,

для визуального контроля (если в настройках указаны неверные единицы измерения для деталей

(м.п. вместо шт.). Тоже самое и для закладных деталей, так как они могут собираться в самом

проекте.

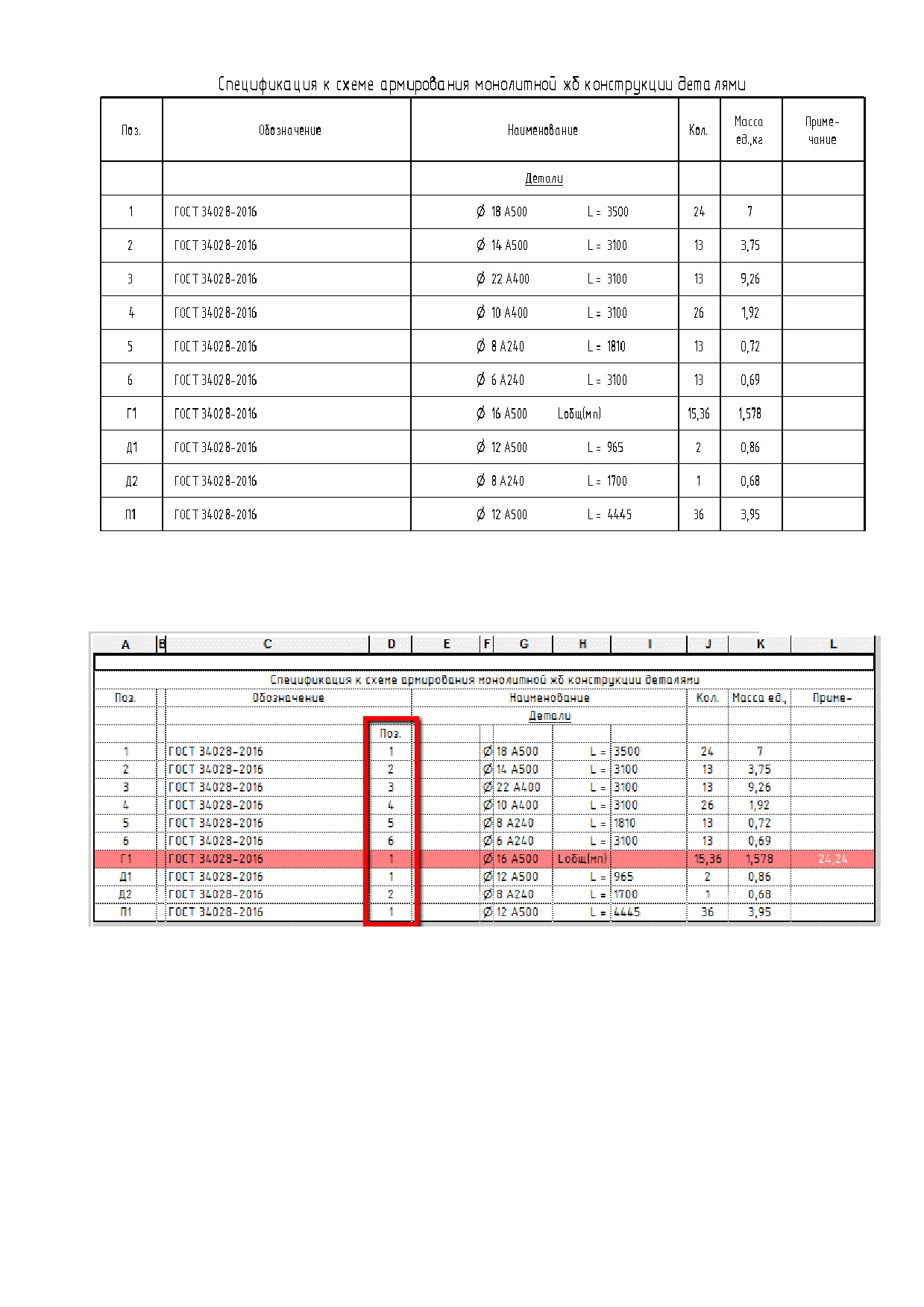

Пример спецификации «КЖ_Арматура_Спецификация на жб конструкцию деталямиª

Спецификация только на детали (арматурные стержни).

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

166

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, необходимо маркировать элементы в

спецификации в столбце «Поз.» (в группе «Обозначение»).

В данной спецификации присутствует условное форматирование ячеек в виде красной заливки,

для визуального контроля (если в настройках указаны неверные единицы измерения для деталей

(м.п. вместо шт.).

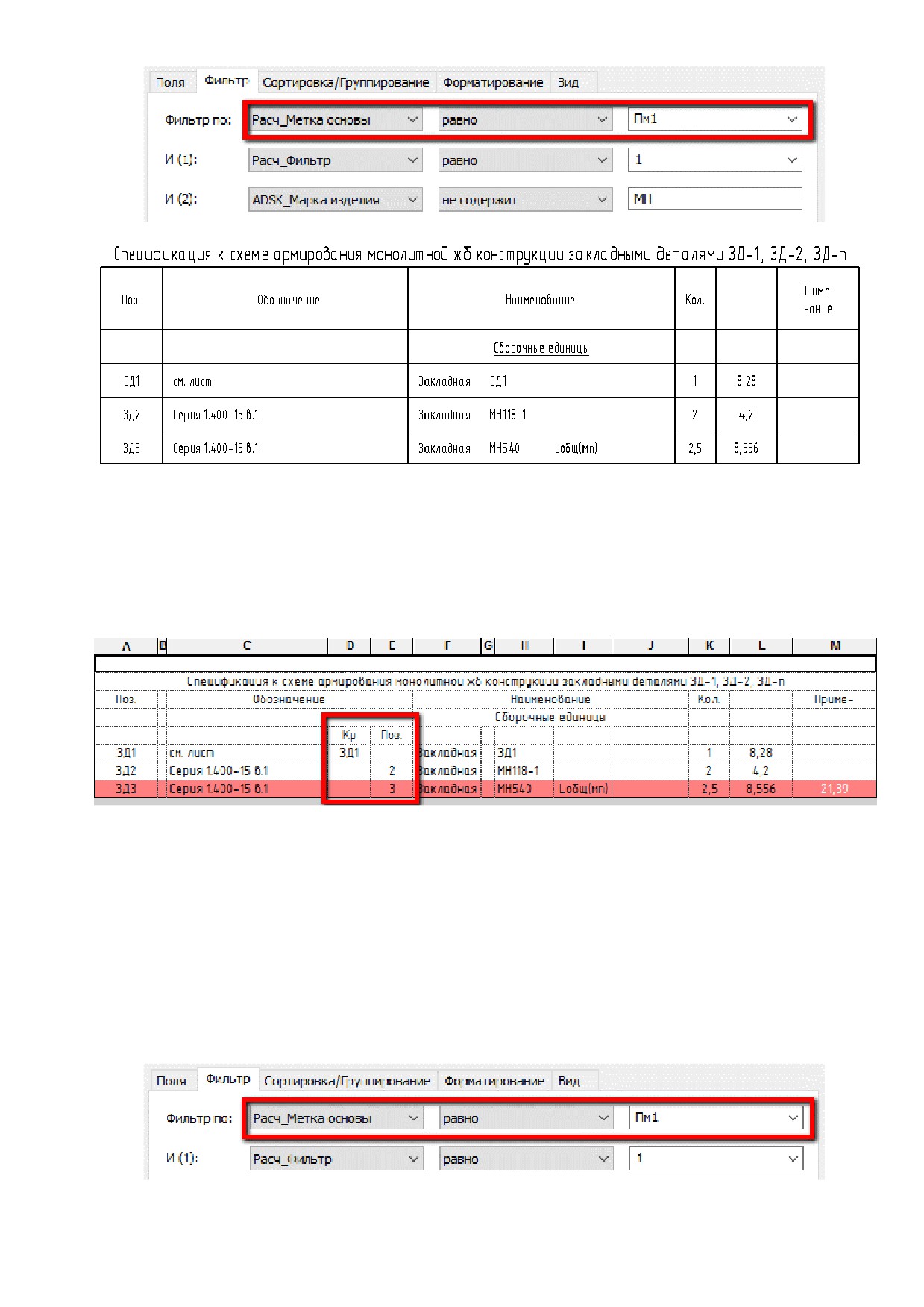

Пример спецификации «КЖ_Арматура_Спецификация на жб конструкцию закладными ЗД-

nª

Спецификация только на закладные.

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

167

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, закладная деталь маркируется параметром

«ADSK_Позиция» (столбец. «Поз») без префикса (префикс «ЗД» автоматически добавляется в

семействе, так же, как и буква для деталей в семействах формы арматурных стержней).

Закладная деталь, которая собрана в самом проекте из различных элементов системной

арматуры или IFC маркируется, как и плоский каркас в параметре «ADSK_Марка изделия»

В данной спецификации присутствует условное форматирование ячеек в виде красной заливки,

для визуального контроля (если в настройках указаны неверные единицы измерения для

закладных деталей (м.п. вместо шт.), так как они могут собираться в самом проекте.

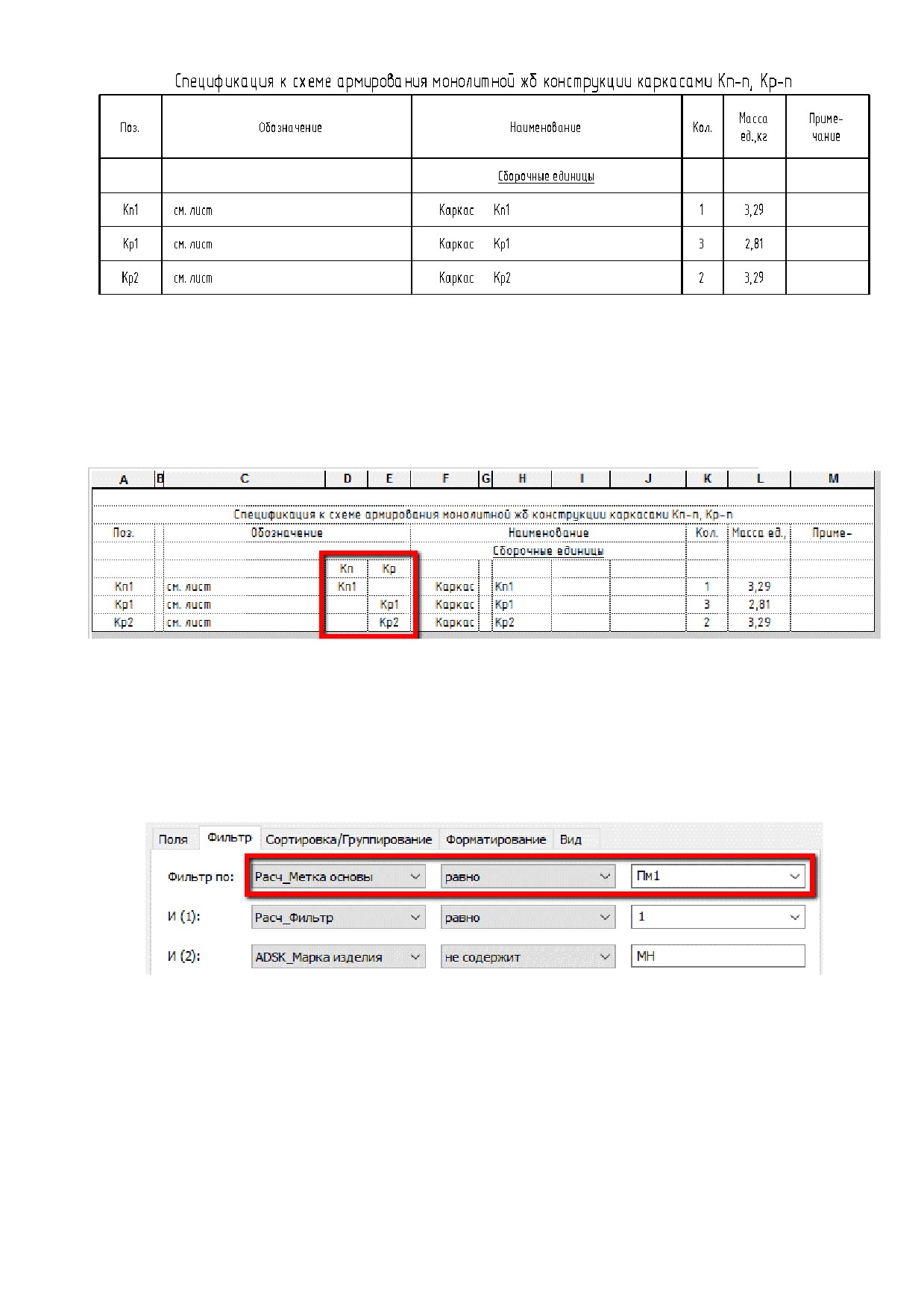

Пример спецификации «КЖ_Арматура_Спецификация на жб конструкцию каркасами Кп-n,

Кр-nª

Спецификация только на каркасы (пространственные и плоские).

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

168

Если пространственный каркас состоит из плоских каркасов (той же марки, что присутствует в

данной спецификации), то они не выводятся в нее в дополнение к имеющимся.

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, пространственные каркасы (ADSK_Марка

конструкции) и плоские каркасы (ADSK_Марка изделия) необходимо маркировать элементы в

спецификации в столбцах «Кп» и «Кр» (в группе «Обозначение»).

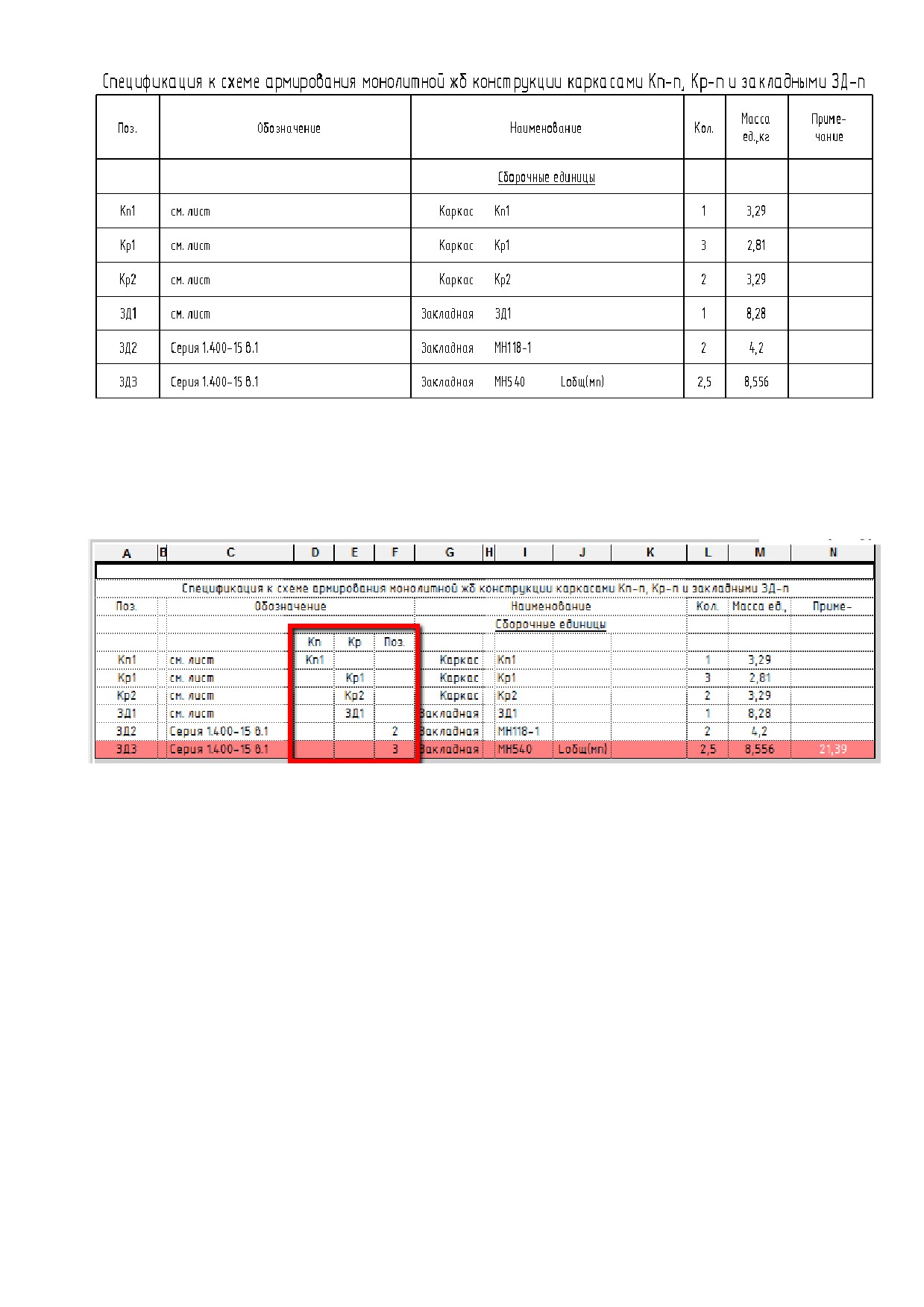

Пример спецификации «КЖ_Арматура_Спецификация на жб конструкцию каркасами_Кп-n,

Кр-n и закладными ЗД-nª

Спецификация только на каркасы (пространственные и плоские) и закладные.

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

169

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, пространственные каркасы (ADSK_Марка

конструкции), плоские каркасы (ADSK_Марка изделия), и марки отдельных стержней

(ADSK_Позиция) необходимо маркировать элементы в спецификации в столбцах «Кп», «Кр» и

«Поз.» (в группе «Обозначение»).

Закладная деталь маркируется параметром «ADSK_Позиция» (столбец. «Поз») без префикса

(префикс «ЗД» автоматически добавляется в семействе, так же, как и буква для деталей в

семействах формы арматурных стержней).

Закладная деталь, которая собрана в самом проекте из различных элементов системной

арматуры или IFC маркируется, как и плоский каркас в параметре «ADSK_Марка изделия»

В данной спецификации присутствует условное форматирование ячеек в виде красной заливки,

для визуального контроля (если в настройках указаны неверные единицы измерения для деталей

(м.п. вместо шт.). Тоже самое и для закладных деталей, так как они могут собираться в самом

проекте.

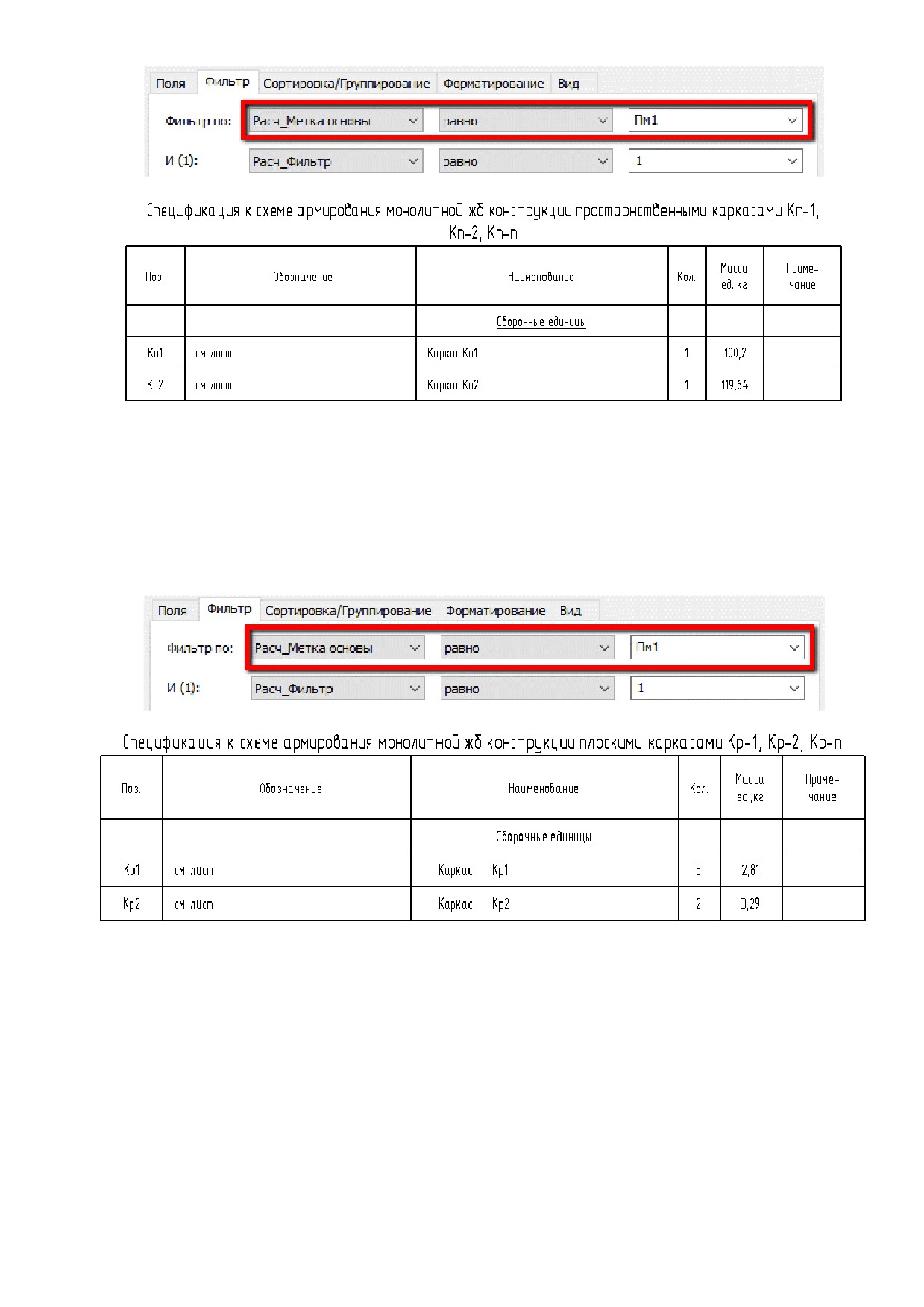

Пример спецификации «КЖ_Арматура_Спецификация на жб конструкцию каркасами_Кп-nª

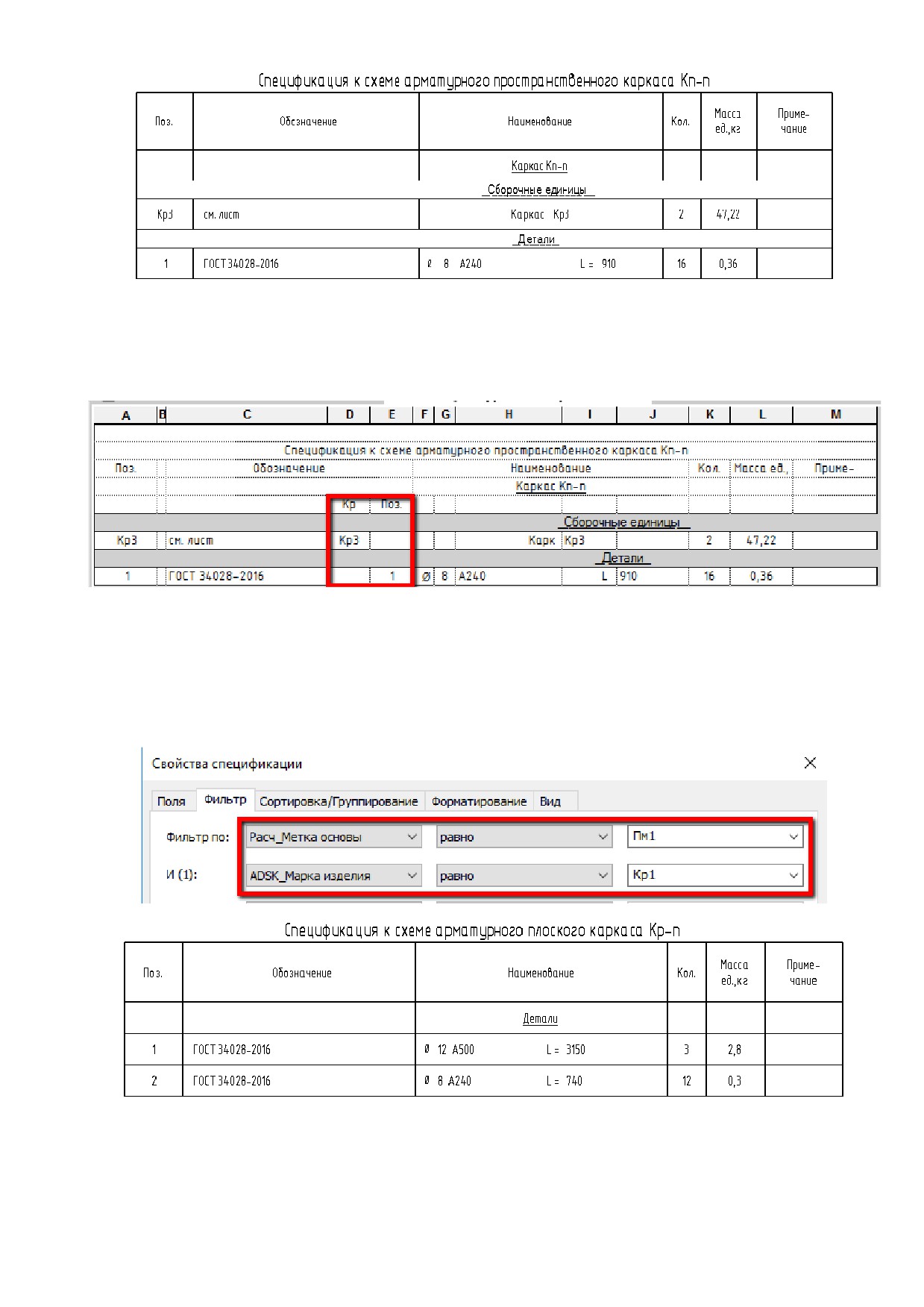

Спецификация только на пространственные каркасы.

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

170

Если пространственный каркас состоит из плоских каркасов (той же марки, что присутствует в

данной спецификации), то они не выводятся в нее в дополнение к имеющимся.

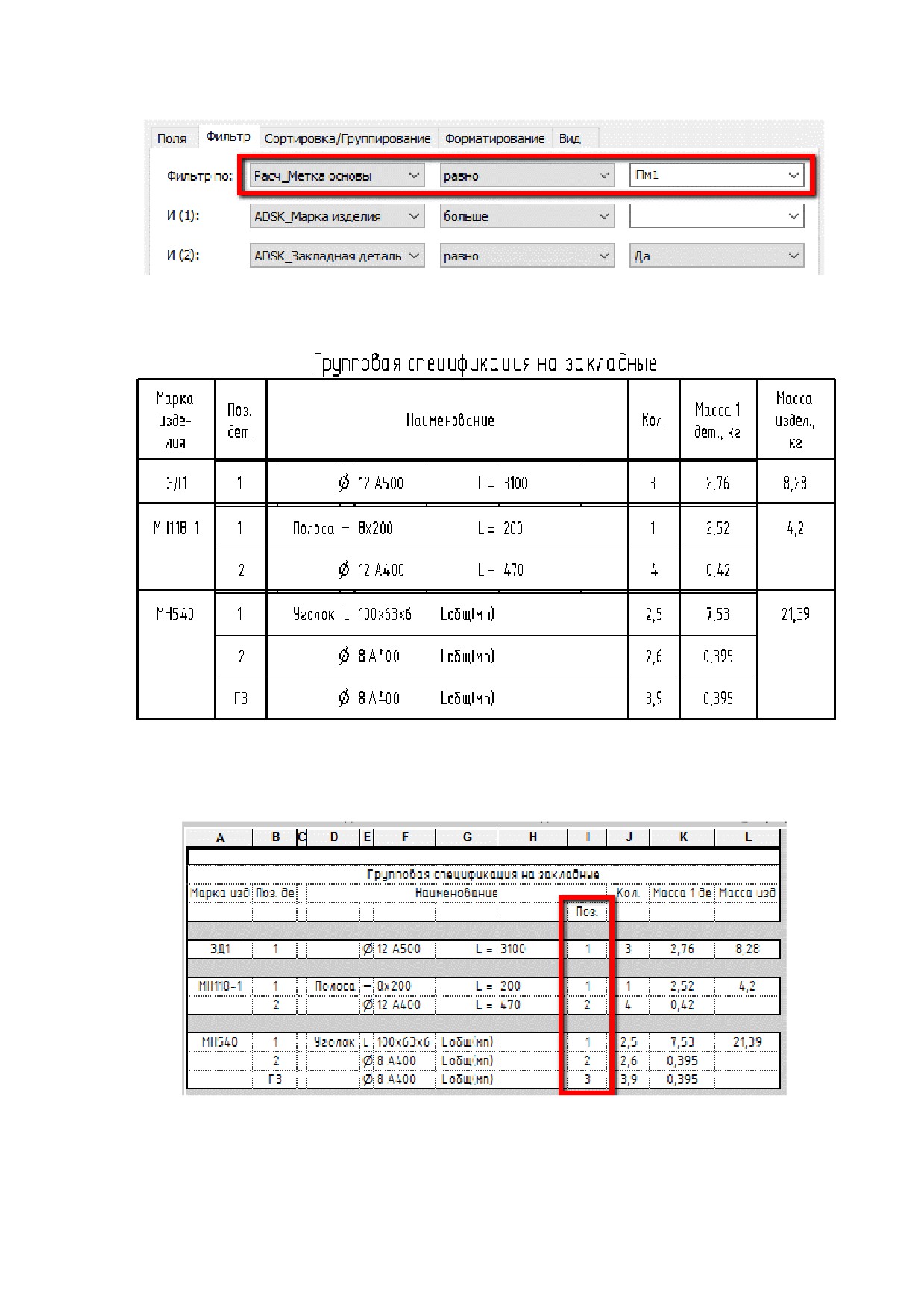

Пример спецификации «КЖ_Арматура_Спецификация на жб конструкцию каркасами_Кр-nª

Спецификация только на плоские каркасы.

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

Плоские каркасы в составе пространственных каркасов в данную спецификацию не попадают.

Ведомости расхода стали разделены на 3 спецификации («Изделия арматурныеª,

«Напрягаемая арматура классаª и «Изделия закладныеª)

Пример спецификаций:

●

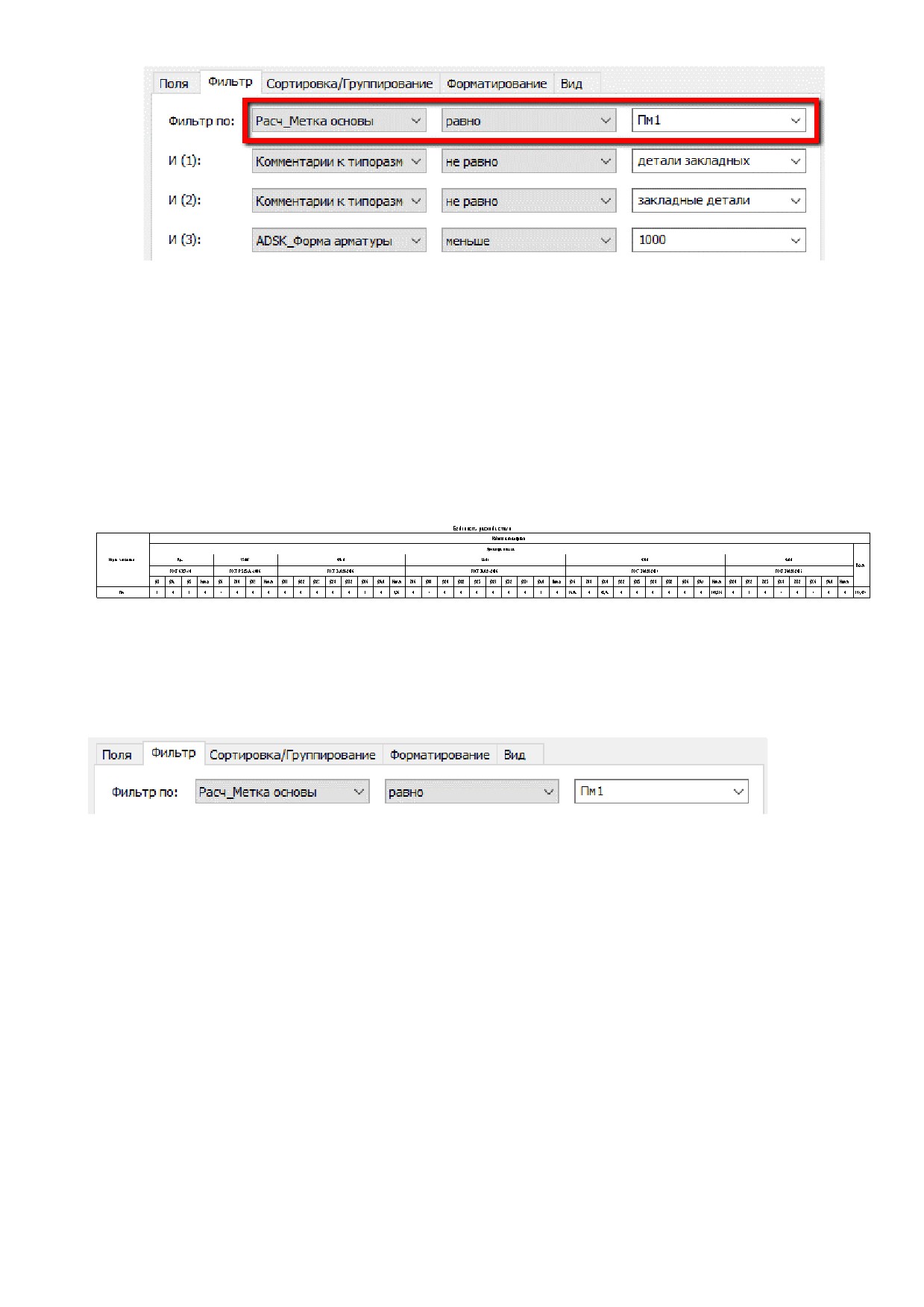

«КЖ_Арматура_Ведомость расхода стали_Изделия арматурныеª

●

«КЖ_Арматура_Ведомость расхода стали_Напрягаемая арматура классаª

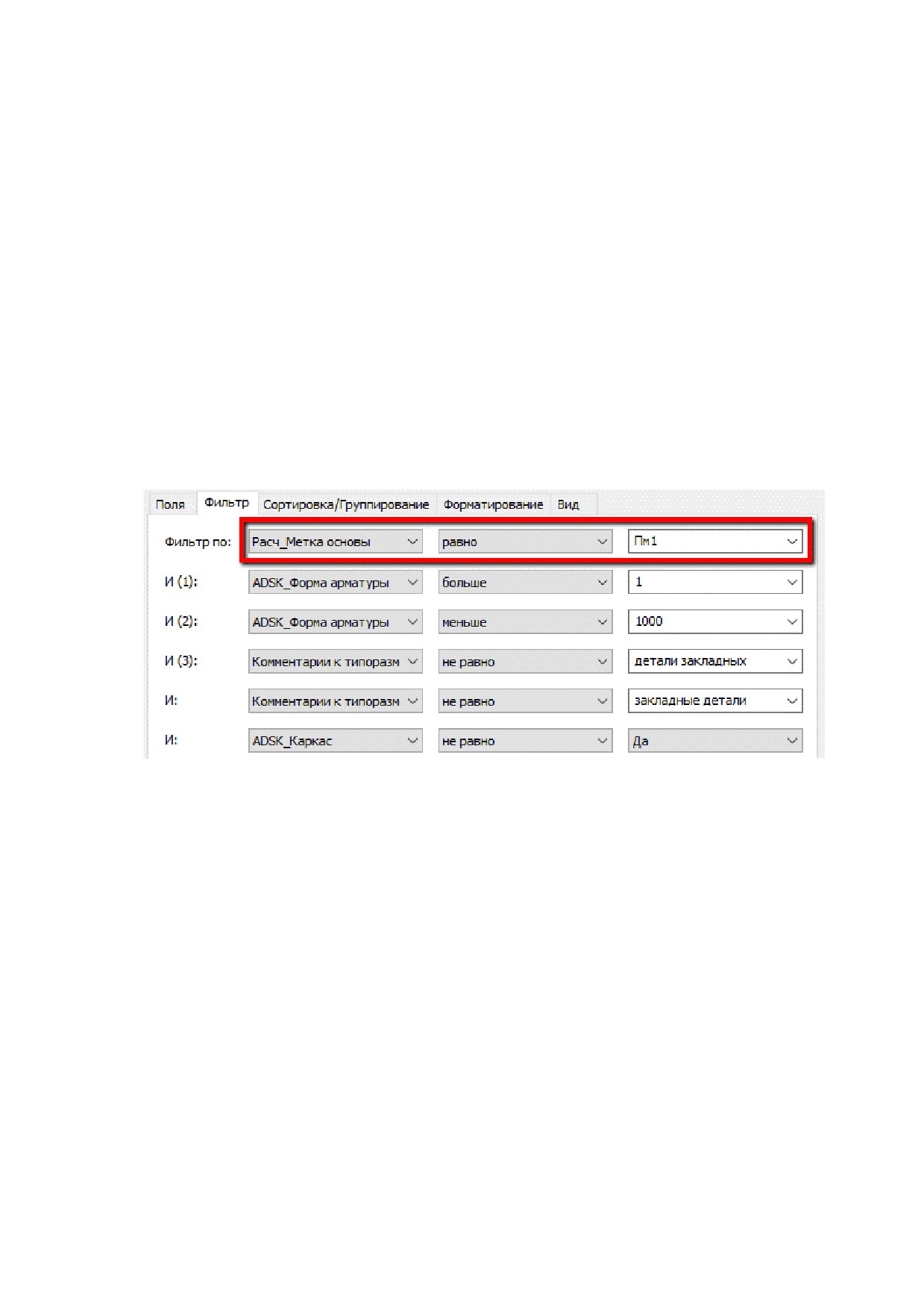

В фильтре необходимо расчетный параметр «Расч_Метка основы» приравнять к марке

конструкции:

171

Принципы подсчета массы, длины, коэффициентов арматуры и прочее аналогичны

«Спецификациям арматуры на жб конструкцию».

В ведомость расхода стали введен полный сортамент используемых арматурных стержней.

В случае, если один из классов арматуры не используется (например, А400), все столбцы с

данным классом арматуры рекомендуется удалить.

Во время работы пустые столбцы следует скрывать вручную.

Скрытие и отображение столбцов следует контролировать вручную.

Для уменьшения вероятности ошибки рекомендуется перед печатью чертежей отобразить все

столбцы спецификации кнопкой «Показать все», и затем скрыть только «нулевые» столбцы.

Пример спецификации «КЖ_Арматура_Ведомость расхода стали_Изделия закладныеª

Для фильтра необходимо расчетный параметр «Расч_Метка основы» приравнять к марке

конструкции:

Принципы подсчета массы, длины, коэффициентов арматуры, принципы работы и проч. - см.

выше.

Внимание! Для корректной фильтрации семейств, в закладных деталях, необходимо

пользоваться нужным типом семейств с необходимыми префиксами “зд_” или “дз_”.

3.3.2.2. Спецификации «Арматура на 1 жбª

Аналогичные спецификации, как и в пункте 3.3.2.1, которые работают по таким же принципам. Но

в арматуре необходимо доставить некоторые галочки для подсчета конструкций с одного

элемента:

- Для одного элемента или массива стержней проставить галочку на параметр «ADSK_Главная

деталь изделия»;

- Для одного плоского каркаса или закладной детали с одинаковой маркой к элементу или

массиву стержней с галочкой на параметре «ADSK_Главная деталь изделия» доставить галочку

на параметре «ADSK_Главная деталь конструкции»;

172

- Для одного пространственного каркаса с одинаковой маркой к элементу или массиву стержней с

галочкой на параметре «ADSK_Главная детальконструкции» доставить галочку на параметре

«ADSK_Главная деталь изделия».

Ведомости расхода стали работают только с конструкциями, где есть обычные стержни. Если

конструкция состоит только из каркасов, то рекомендуется на такую конструкцию сделать сборку.

3.3.2.3. Спецификации «Арматураª

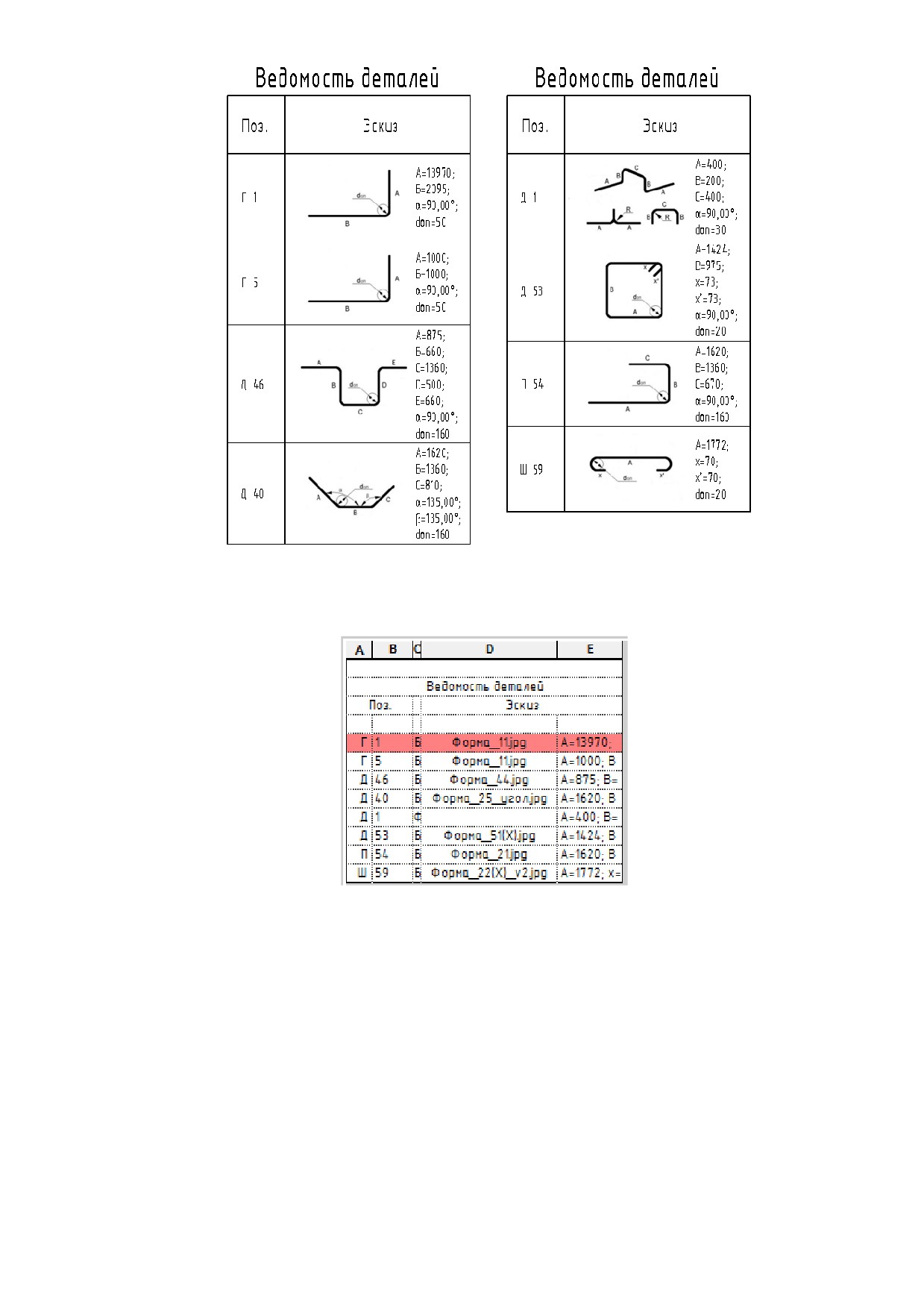

Ведомость деталей (состоит из 2 частей)

●

«КЖ_Арматура_Ведомость деталей_часть(НА)ª

●

«КЖ_Арматура_Ведомость деталей_часть(IFC)ª

Объединяется на листе из двух спецификаций (одна собирает системную арматура или несущую,

вторая IFC арматуру).

Для фильтра необходимо расчетный параметр «Расч_Метка основы» приравнять к марке

конструкции:

173

В данной спецификации присутствует условное форматирование ячеек в виде красной заливки,

для визуального контроля (если в настройках указаны неверные единицы измерения для деталей

(м.п. вместо шт.).

Данная спецификация настроена таким образом, что детали, которые созданы путем отгибов,

заполняются значениями через макрос (поскольку в армировании по площади не происходит

передача параметра отгиба из семейства формы).

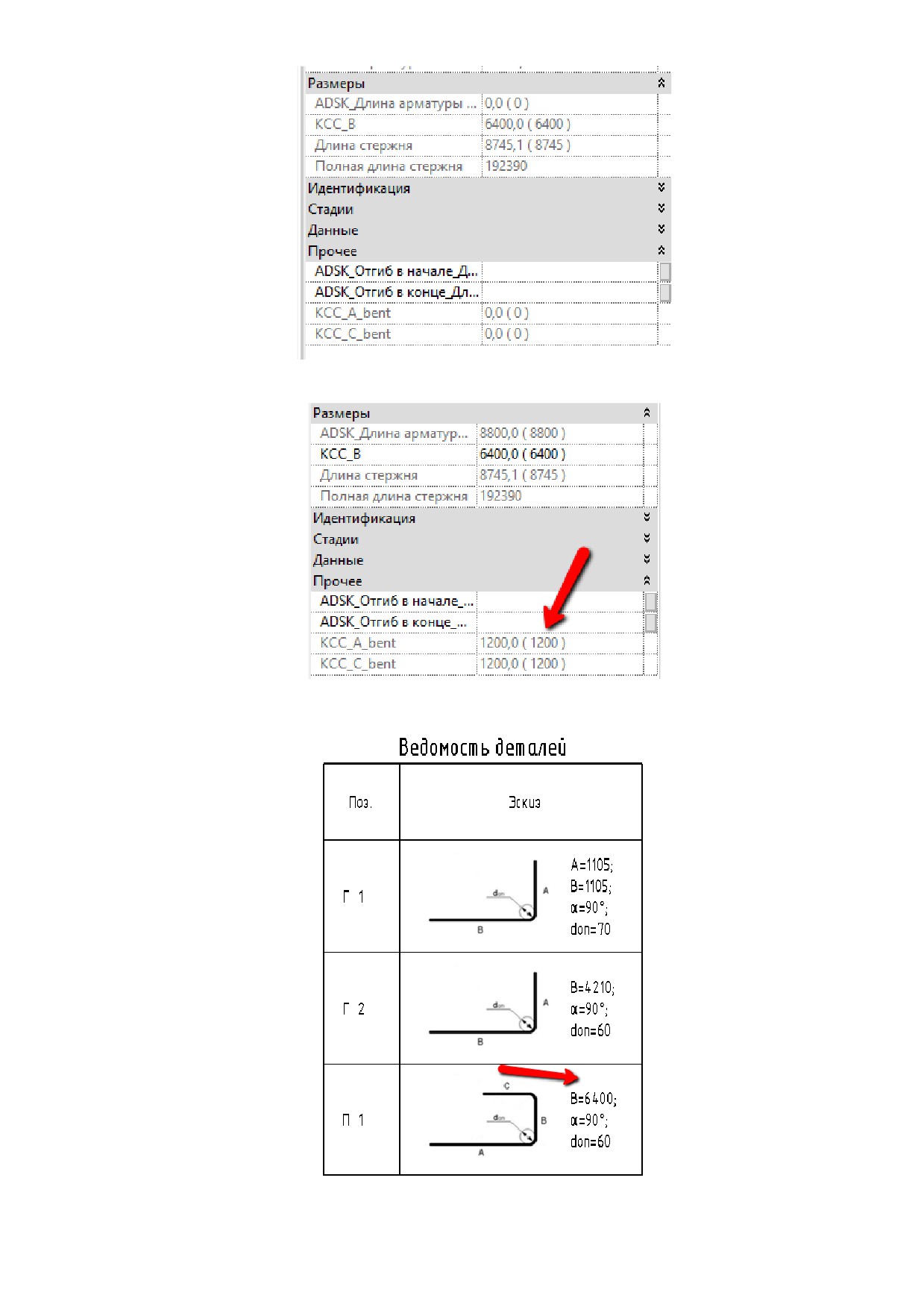

Пример П-образной детали, созданной отгибами с не разбитой зоной армирования по площади

174

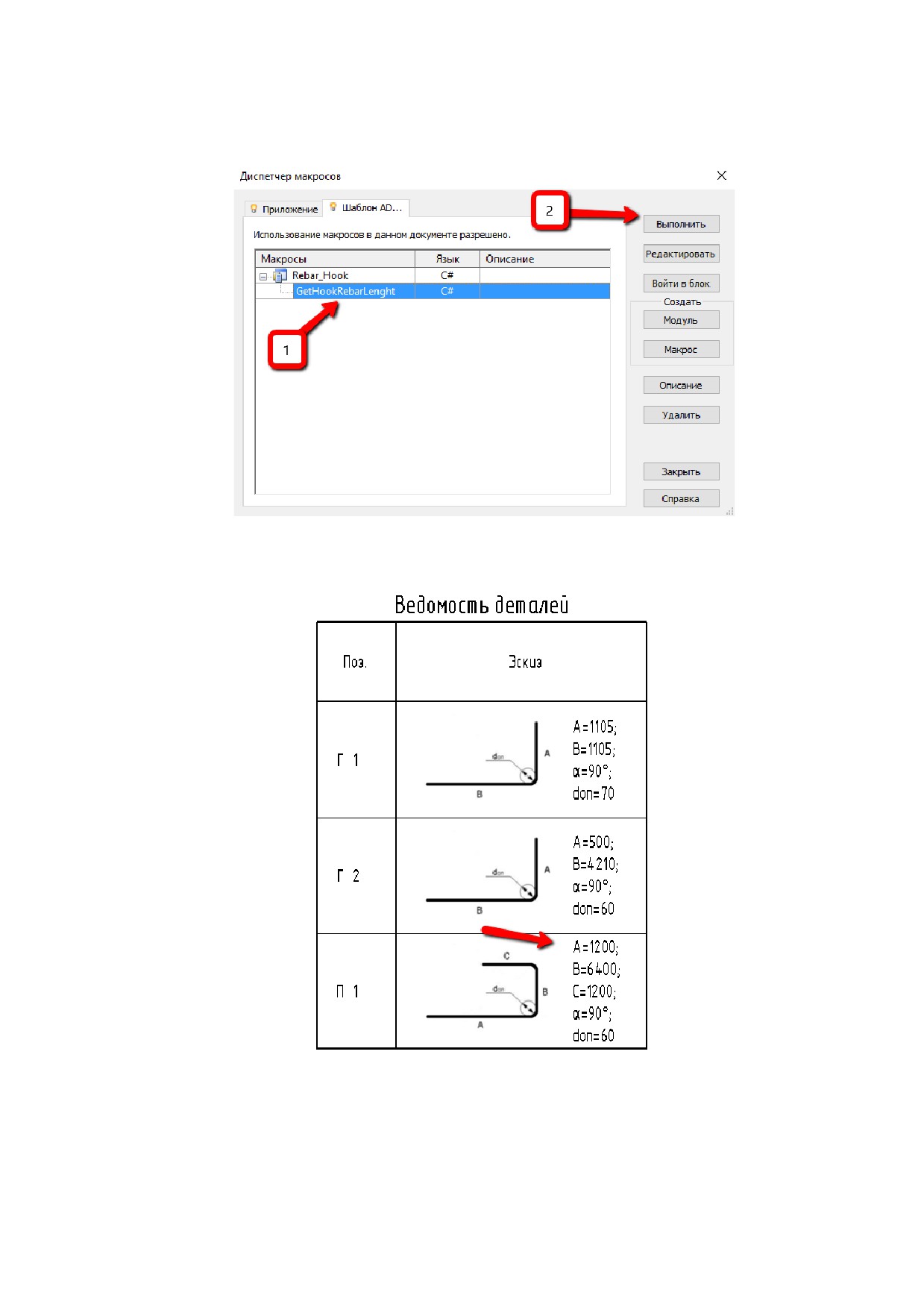

Чтобы решить данную проблему без разбивки зон армирования по площади (так как ими легче

управлять), был написан макрос уровня документа. Для запуска макроса следует нажать на

вкладке «Управление» кнопку «Диспетчер макросов». Далее выбираем в раскрывшемся списке

строку GetHookRebarLenght [1] и нажимаем «Выполнить» [2].

После выполнения макроса спецификация примет следующий вид:

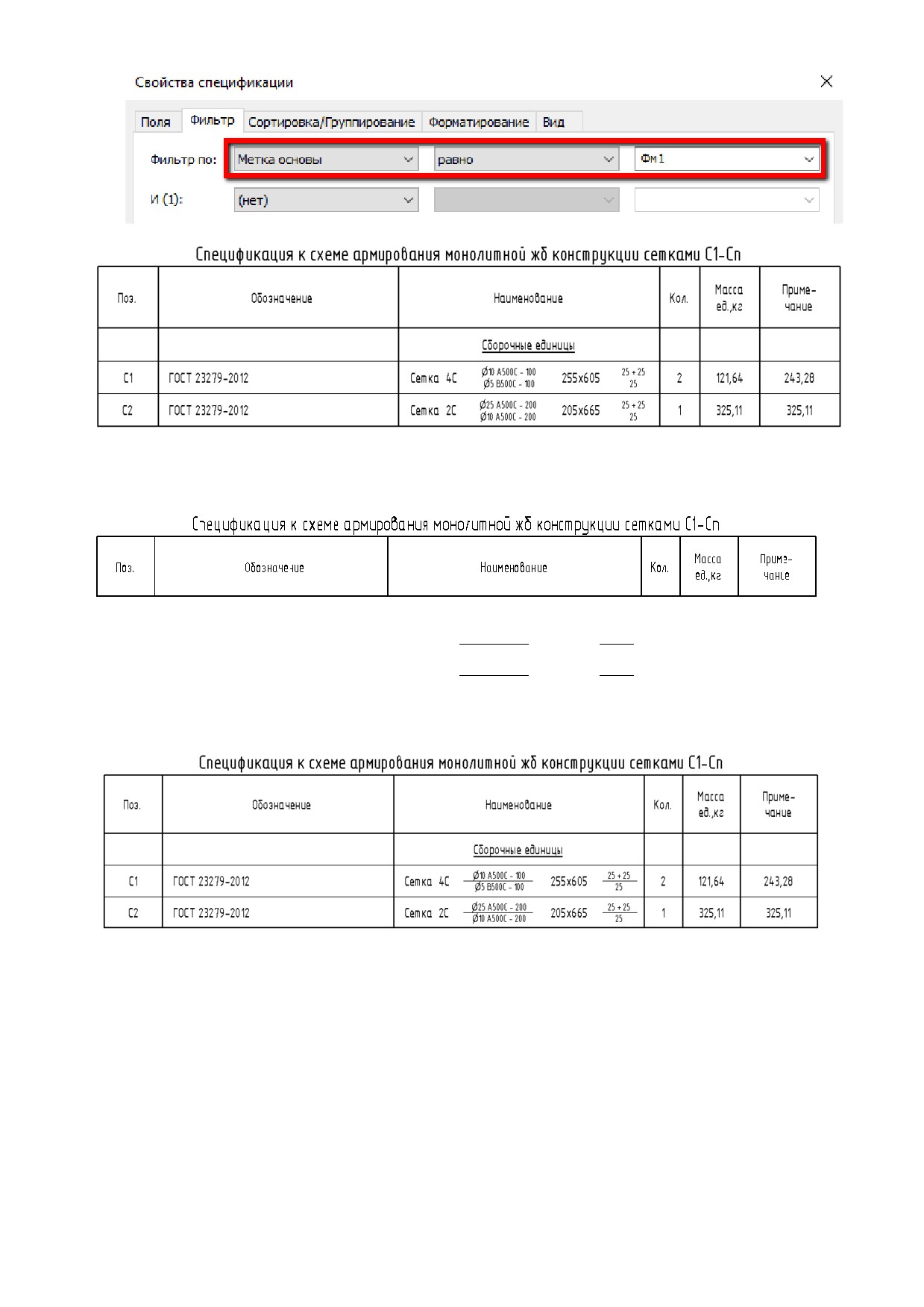

Спецификация на все арматурные сетки в конструкции. Состоит из 2 частей:

●

«КЖ_Арматура_Спецификация на жб конструкцию сетками С1...Сn_часть 1ª

●

«КЖ_Арматура_Спецификация на жб конструкцию сетками С1...Сn_часть 2ª

176

Можно совместить 2 спецификации, если хочется видеть в дробных параметрах черту (Фильтр

выставить такой же как и в спецификации 1 части)

Конечный результат при наложении двух спецификаций

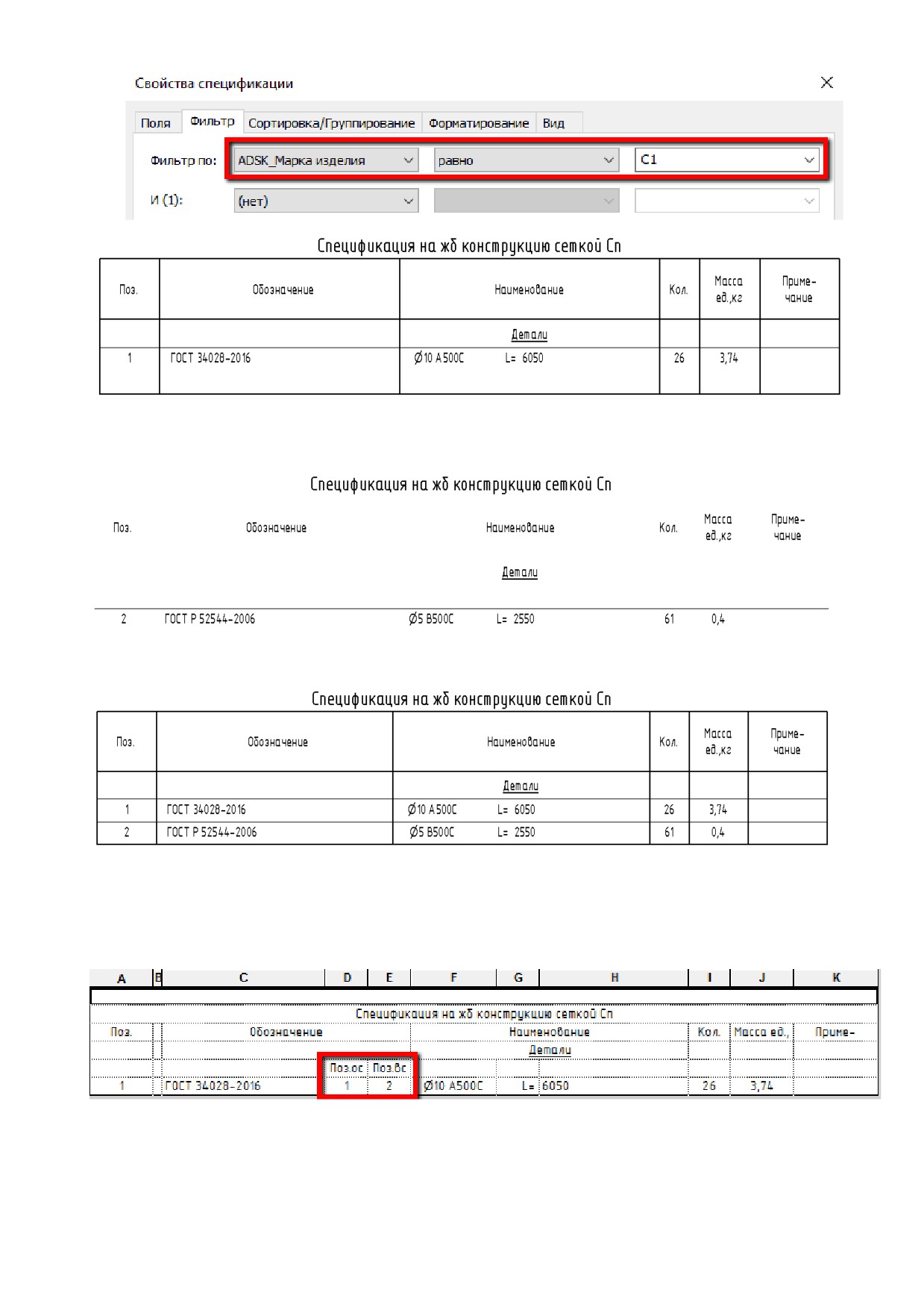

Спецификация на арматурную сетку. Состоит из 2 частей:

●

«КЖ_Арматура_Спецификация на жб конструкцию сетками Сn_часть 1ª

●

«КЖ_Арматура_Спецификация на жб конструкцию сетками Сn_часть 2ª

Для фильтрации элементов необходимо параметр «ADSK_Марка изделия» приравнять к

необходимой марке сетки, на которую создается спецификация.

177

Необходимо совместить 2 спецификации, так как невозможно сделать 2 строчки на один элемент

сетки (Фильтр выставить такой же, как и в спецификации 1 части)

Конечный результат при наложении двух спецификаций

Чтобы не заходить в каждую спецификацию для заполнения параметра и не делать различные

вспомогательные спецификации для маркировки, маркировать арматурные сетки (основное

направление (ADSK_Позиция) и вспомогательное направление (Марка)) можно из любой таблицы

в столбцах «Поз.ос» и «Поз.вс».

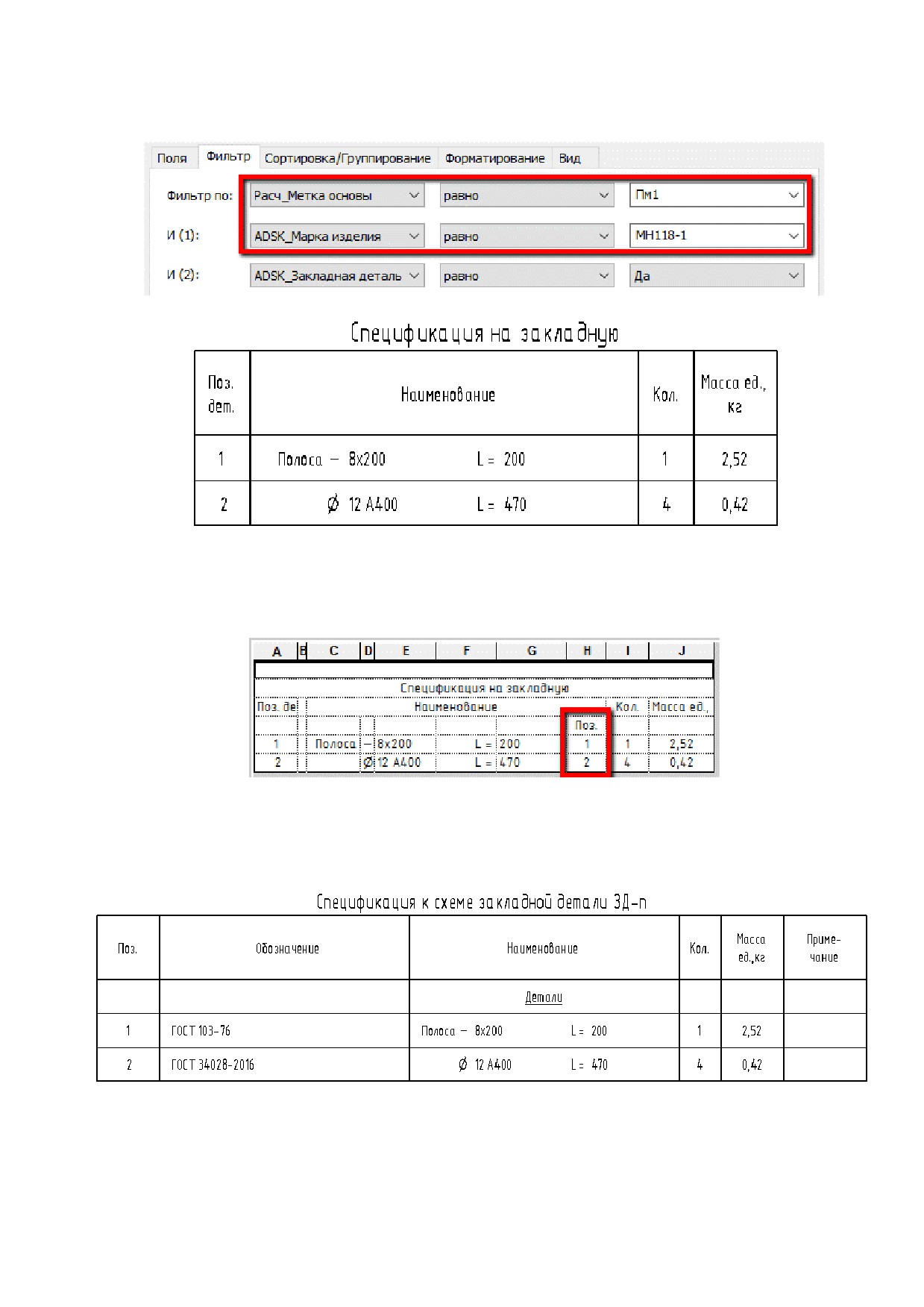

Пример спецификации «КЖ_Арматура_Спецификация на закладнуюª

Спецификация на 1 закладную.

178

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию и параметр «ADSK_Марка изделия»

приравнять к марке нужной закладной, на которую необходимо сделать спецификацию.

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, элементы закладной - отдельные стержни или

профили (ADSK_Позиция), необходимо маркировать из таблицы в столбце «Поз.»

Пример спецификации «КЖ_Арматура_Спецификация на закладную ЗД-nª

Спецификация на 1 закладную. Тоже самое что и выше, только по другой форме спецификации

Пример спецификации «КЖ_Арматура_Спецификация на закладные_групповаяª

Спецификация на закладные.

179

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

Спецификация почти соответствует ГОСТ 21.501-2011 форма 8 (присутствует небольшой зазор

между изделиями)

Так как в столбце «Поз. дет» используется объединенный параметр, то чтобы не делать

различные вспомогательные спецификации для маркировки, элементы - отдельные стержни или

профили (ADSK_Позиция), необходимо маркировать из таблицы в столбце «Поз.».

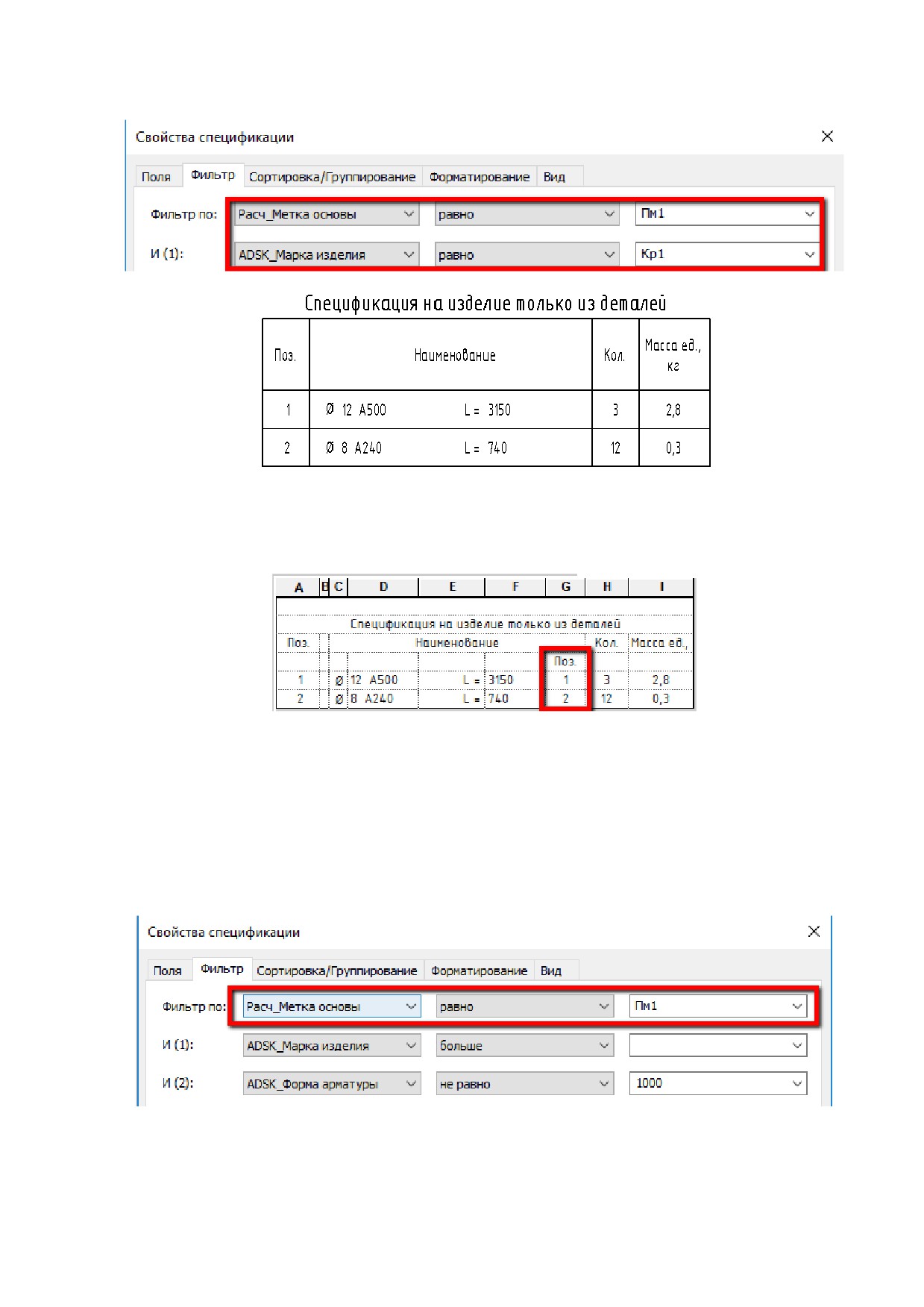

Пример спецификации «КЖ_Арматура_Спецификация на изделие только из деталейª

Спецификация на 1 плоский каркас.

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию и параметр «ADSK_Марка изделия»

180

приравнять к марке нужного плоского каркаса или сетки, на которые необходимо сделать

спецификацию.

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, элементы плоского каркаса - отдельные

стержни (ADSK_Позиция), необходимо маркировать из таблицы в столбце «Поз.»

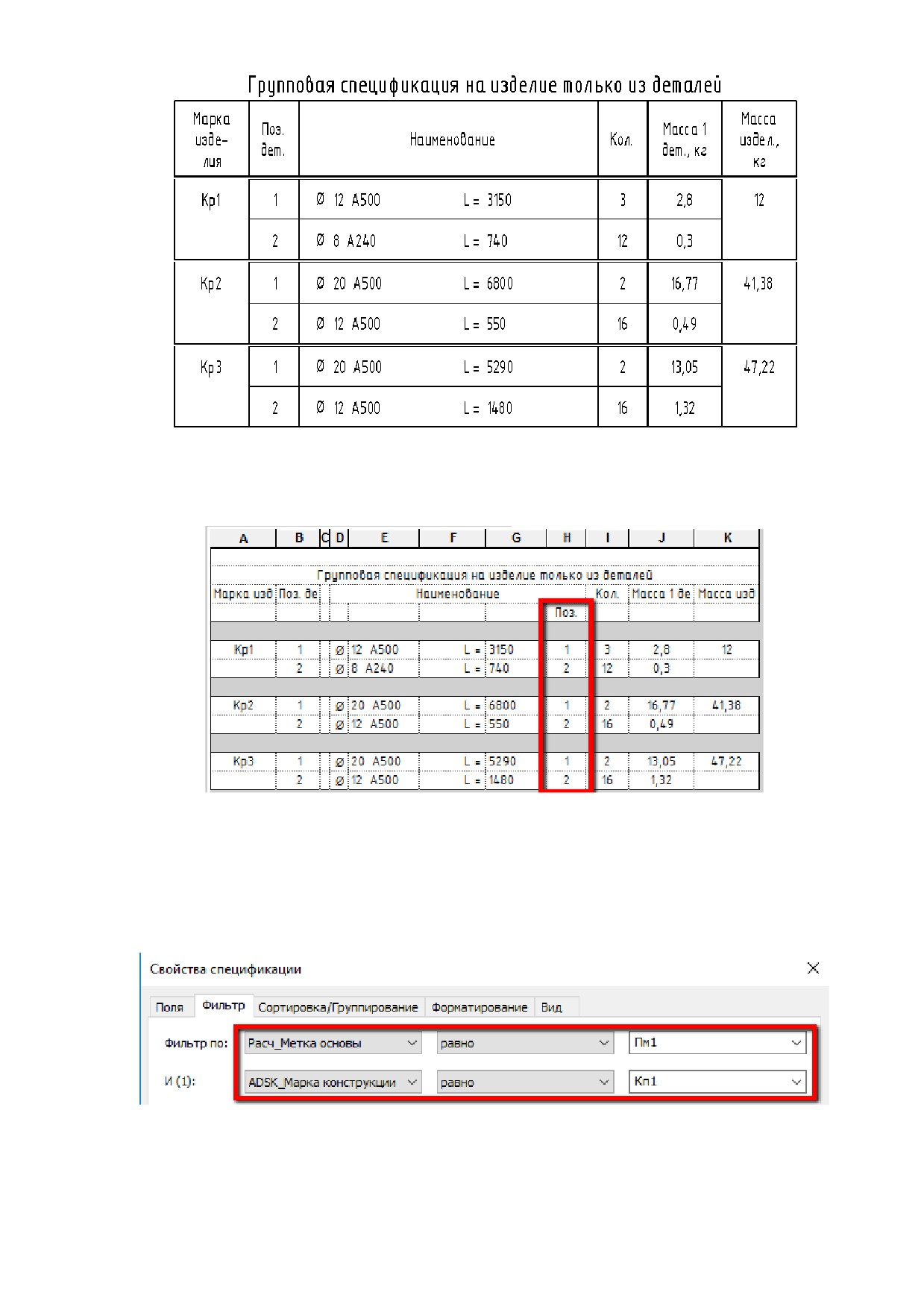

Пример спецификации «КЖ_Арматура_Спецификация на изделие только из

деталей_групповаяª

Спецификация на плоский каркас и сетки (если они сделаны по принципу каркасов, а не

инструментом «арматурная сетка несущей конструкции»).

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

Спецификация почти соответствует ГОСТ 21.501-2011 форма 8 (присутствует небольшой зазор

между изделиями)

181

Так как в столбце «Поз. дет» используется объединенный параметр, то чтобы не делать

различные вспомогательные спецификации для маркировки, элементы - отдельные стержни

(ADSK_Позиция), необходимо маркировать из таблицы в столбце «Поз.».

Пример спецификации «КЖ_Арматура_Спецификация на каркас Кп-nª

Спецификация на 1 пространственный каркас.

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

182

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, плоские каркасы (ADSK_Марка изделия)

необходимо маркировать элементы в спецификации в столбце «Кр» и для отдельных элементов

стержней в столбце «Поз.» (в группе «Обозначение»).

Пример спецификации «КЖ_Арматура_Спецификация на каркас Кр-nª

Спецификация на 1 плоский каркас.

Для фильтрации элементов необходимо параметр «Расч_Метка основы» приравнять к марке

конструкции, на которую необходимо сделать спецификацию.

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, элементы плоского каркаса - отдельные

стержни (ADSK_Позиция), необходимо маркировать из таблицы в столбце «Поз.» (в группе

«Обозначение»).

183

3.3.2.4. Спецификации «КР(КЖ)_Общееª

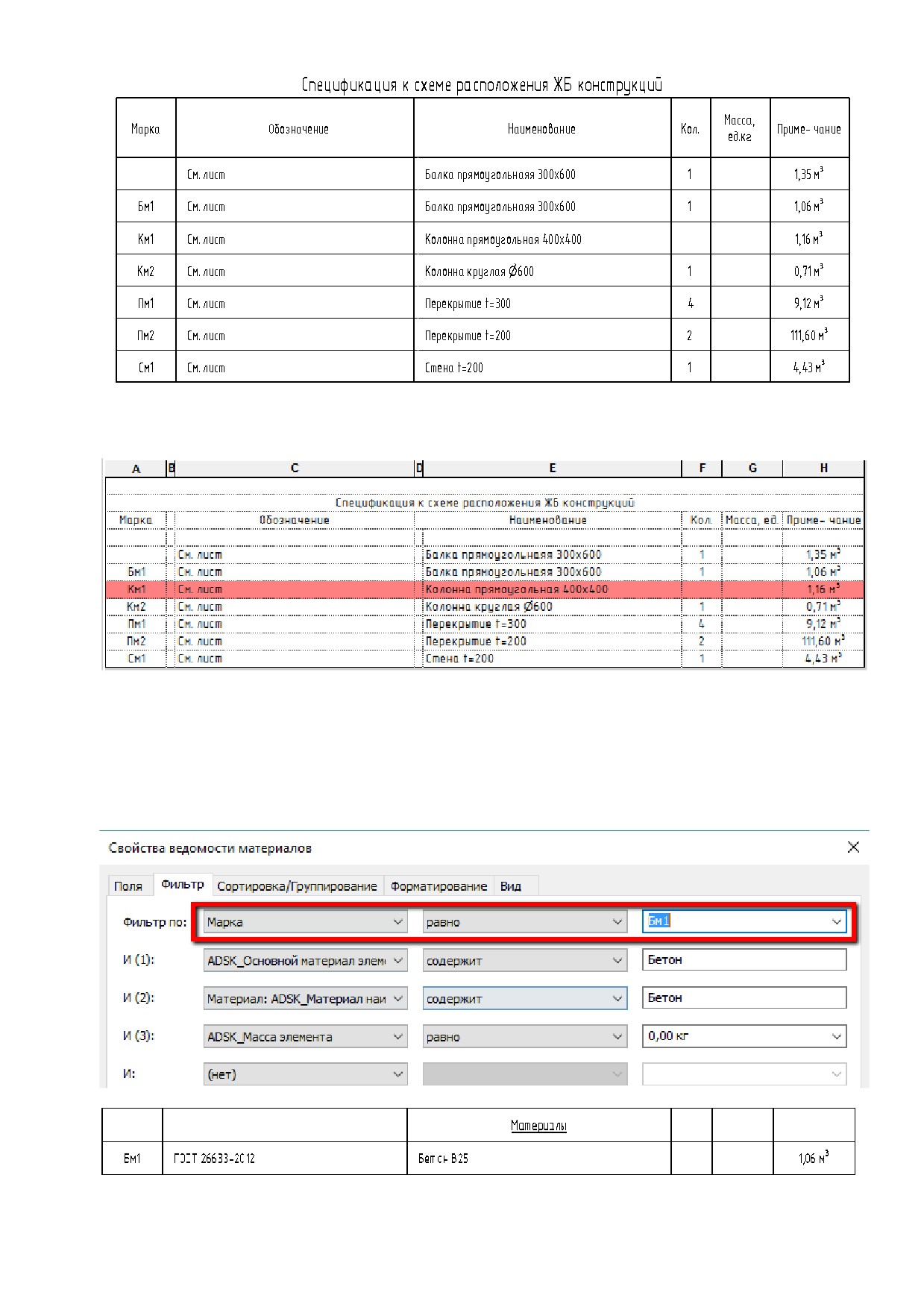

Пример спецификации «КР_Спецификация к схеме расположения ЖБ

конструкций_Монолитныеª

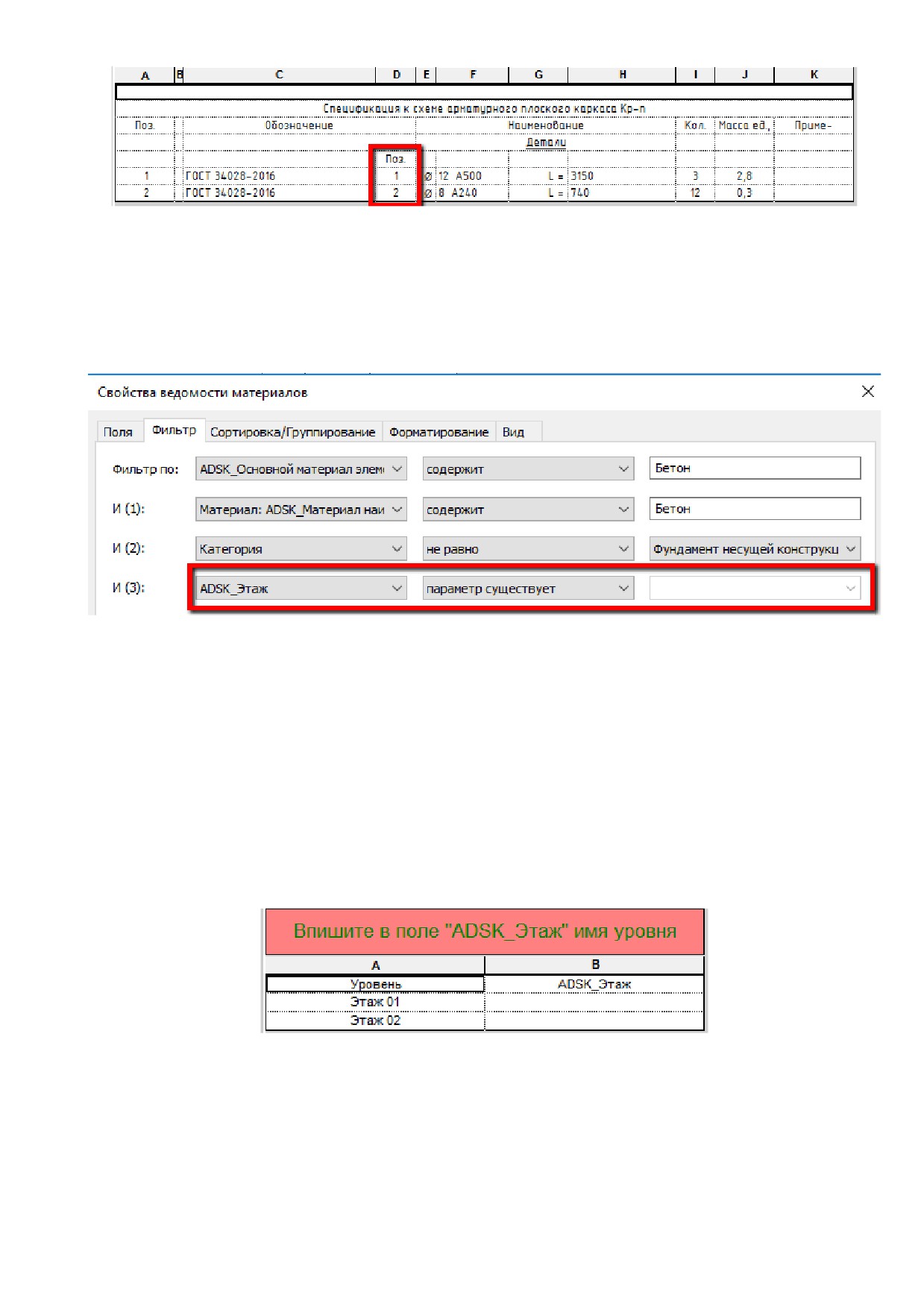

Для фильтра необходимо параметр «ADSK_Этаж» приравнять к нужному уровню:

Поскольку в спецификации к схемам расположения нельзя использовать системный параметр

«Уровень», используется параметр «ADSK_Этаж» (общий параметр, который назначен

нескольким категориям).

Для заполнения параметра «ADSK_Этаж», созданы вспомогательные спецификации для

необходимых категорий:

●

«В_Этаж_Каркас несущий»

●

«В_Этаж_Несущие колонны»

●

«В_Этаж_Перекрытия»

●

«В_Этаж_Стены»

●

«В_Этаж_Фундамент несущей конструкции»

Пример вспомогательной спецификации:

184

В данной спецификации присутствует условное форматирование ячеек в виде красной заливки,

для визуального контроля, если элементы одной марки отличаются по объему.

Пример спецификации «КР_Спецификация материалов ЖБ конструкцийª

Спецификация совмещается на листе со спецификациями на арматуру.

Для фильтра необходимо параметр «Марка» приравнять к марке конструкции, на которую

необходимо сделать спецификацию.

185

В данной спецификации присутствует условное форматирование ячеек в виде красной заливки,

для визуального контроля, если элементы одной марки отличаются по объему.

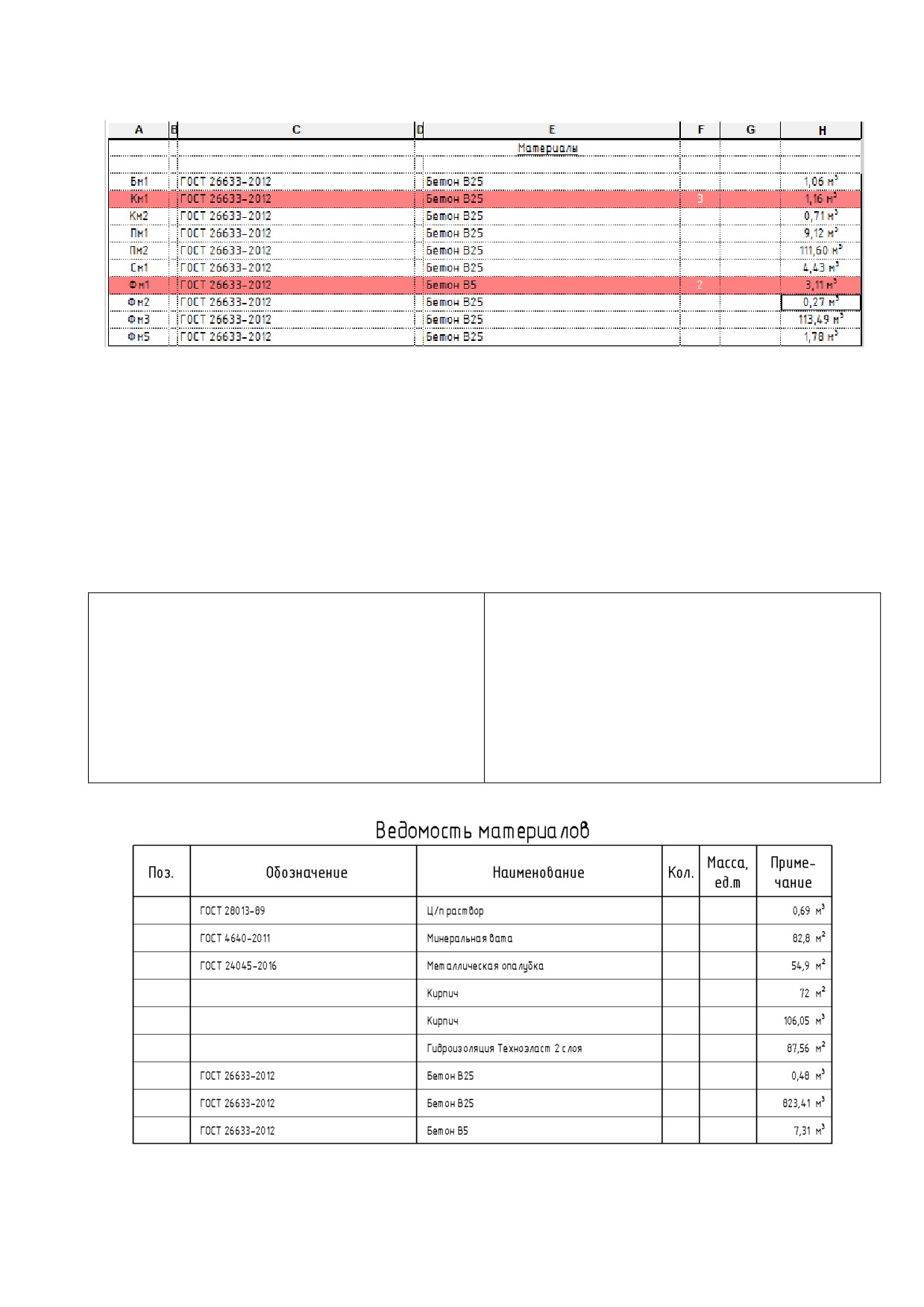

Пример спецификации «КР_Ведомость материаловª

В ведомости материалов указывается расход материала на весь объект строительства.

В спецификацию попадают все конструкции, кроме сборных.

Внимание! Подсчитываются только элементы с назначенным материалом.

Реализован подсчет материала по объему, площади, длине, в рамках одной спецификации. Для

корректного подсчета для всех материалов должен быть установлен параметр: «ADSK_Материал

тип подсчета».

-1 - не подсчитывать;

0 - подсчет в штуках;

1 - подсчет по длине;

ADSK_Материал тип подсчета

2 - подсчет по площади;

3 - подсчет по объему;

4 - подсчет по массе.

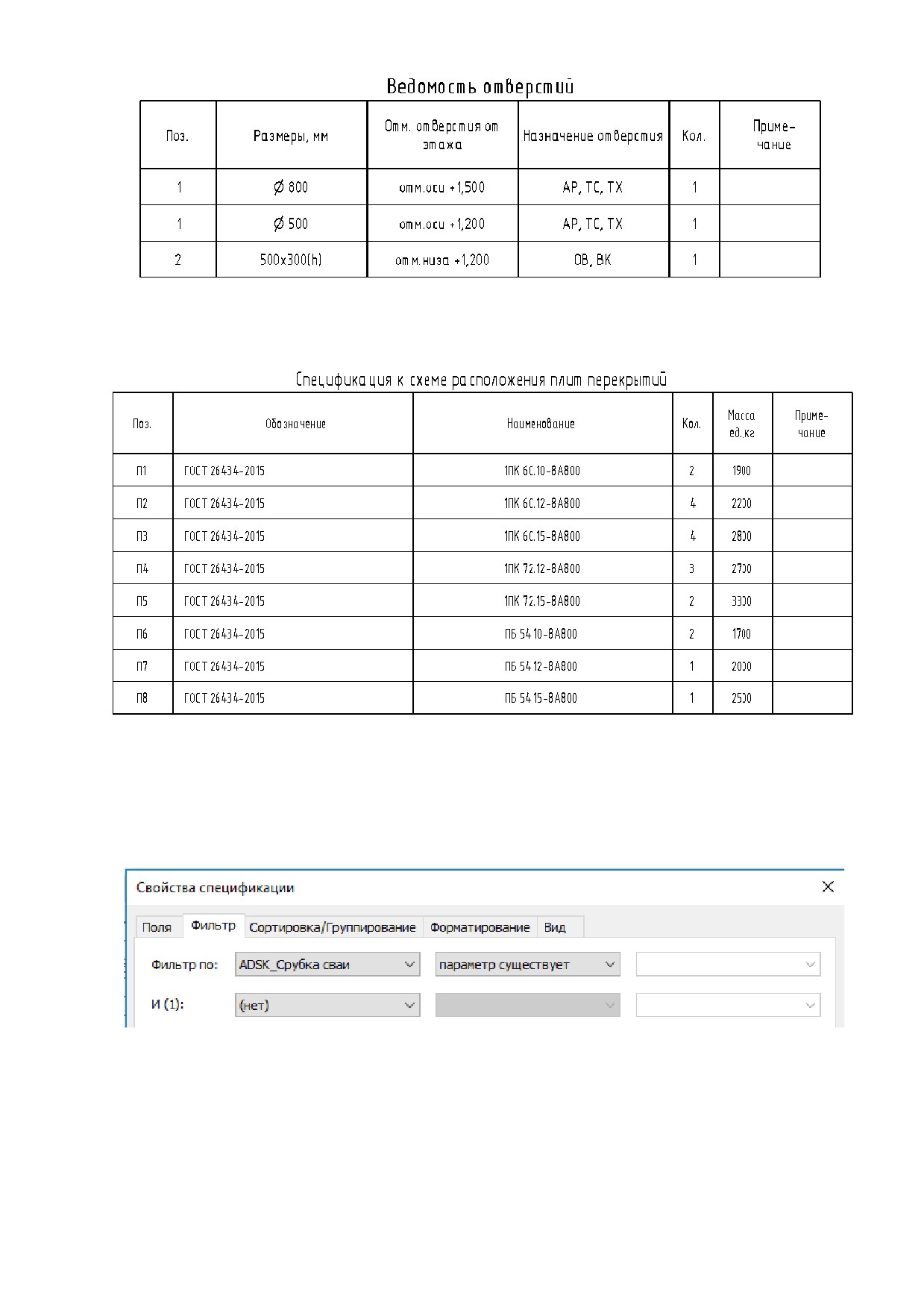

Пример спецификации «КР_Ведомость отверстийª

186

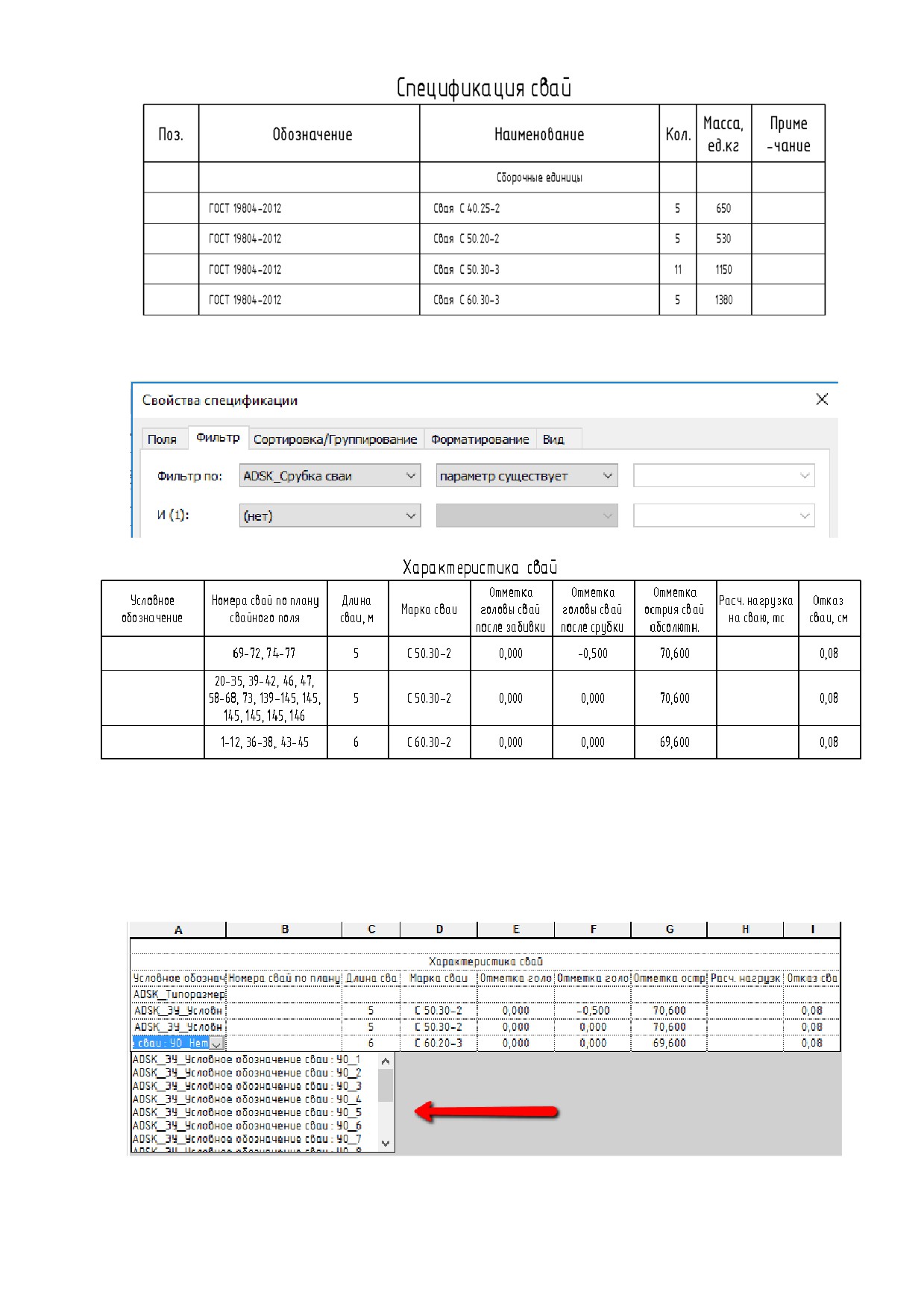

Пример спецификации «КЖ_Фундамент_Характеристика свайª

В спецификацию попадают все сваи, которые имеют параметр «ADSK_Срубка сваи».

Условное обозначение накладывается отдельно на спецификацию с помощью дополнительного

чертежного вида или легенды, в которых размещают нужные типы семейства элементов узлов

«ADSK_ЭУ_Условное обозначение сваи».

Само условное обозначение так же выбирается в спецификации в соответствующем столбце,

чтобы поменять его на чертеже со сваями

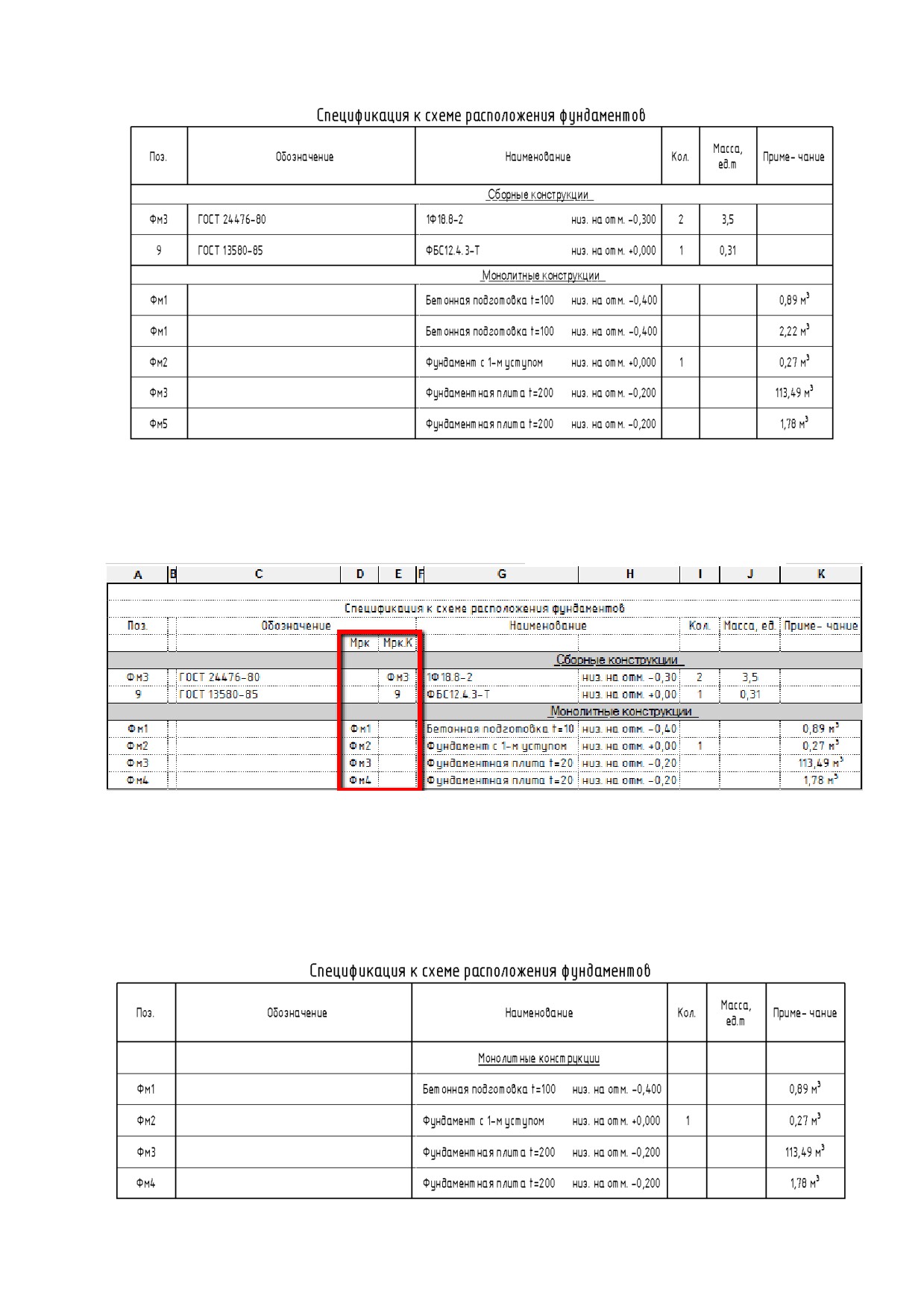

Пример спецификации «КР_Спецификация к схеме расположения фундаментовª

Спецификация на все фундаменты (сборные и монолитные).

188

В спецификацию попадают все фундаменты, кроме свай (для них отдельная спецификация).

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные

вспомогательные спецификации для маркировки, монолитные фундаменты (Марка) и сборно-

монолитные фундаменты (ADSK_Марка конструкции) необходимо маркировать из таблицы в

столбцах «Мрк» и «Мрк.К».

Пример спецификации «КР_Спецификация к схеме расположения

фундаментов_Монолитныйª

Спецификация только на монолитные фундаменты.

В спецификацию попадают все фундаменты, кроме свай и сборно-монолитных.

189

Так как невозможно сделать спецификацию по ГОСТ со всеми фундаментами в одной, данная

спецификация сделана отдельно, чтобы можно было скрыть «шапку» и совместить её с другой

(КР_Спецификация к схеме расположения фундаментов_Сборный) на листе, подставляя одну под

другую.

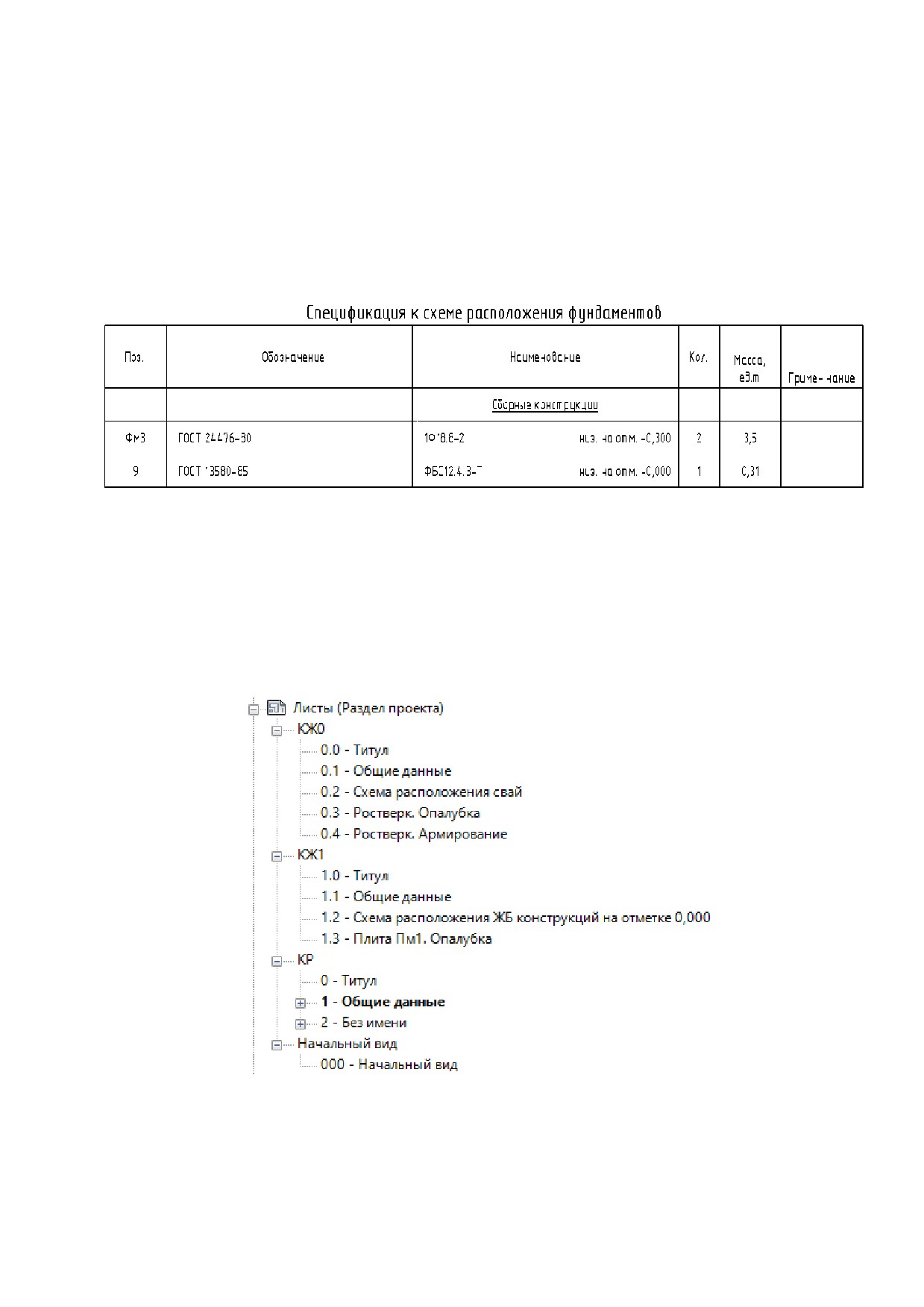

Пример спецификации «КР_Спецификация к схеме расположения фундаментов_Сборныйª

Спецификация только на сборно-монолитные фундаменты.

В спецификацию попадают все фундаменты, кроме свай и монолитных.

Используется совместно со спецификацией «КР_Спецификация к схеме расположения

фундаментов_Сборный», совмещая на листе (см. выше).

3.3.3 Организация листов по разделам

В шаблоне реализована группировка листов в «Диспетчере проекта» по параметру «ADSK_Штамп

Раздел проекта». Параметр можно указывать в соответствующей графе основной надписи, либо

при помощи параметра в панели «Свойства».

190

3.4. Автоматизация

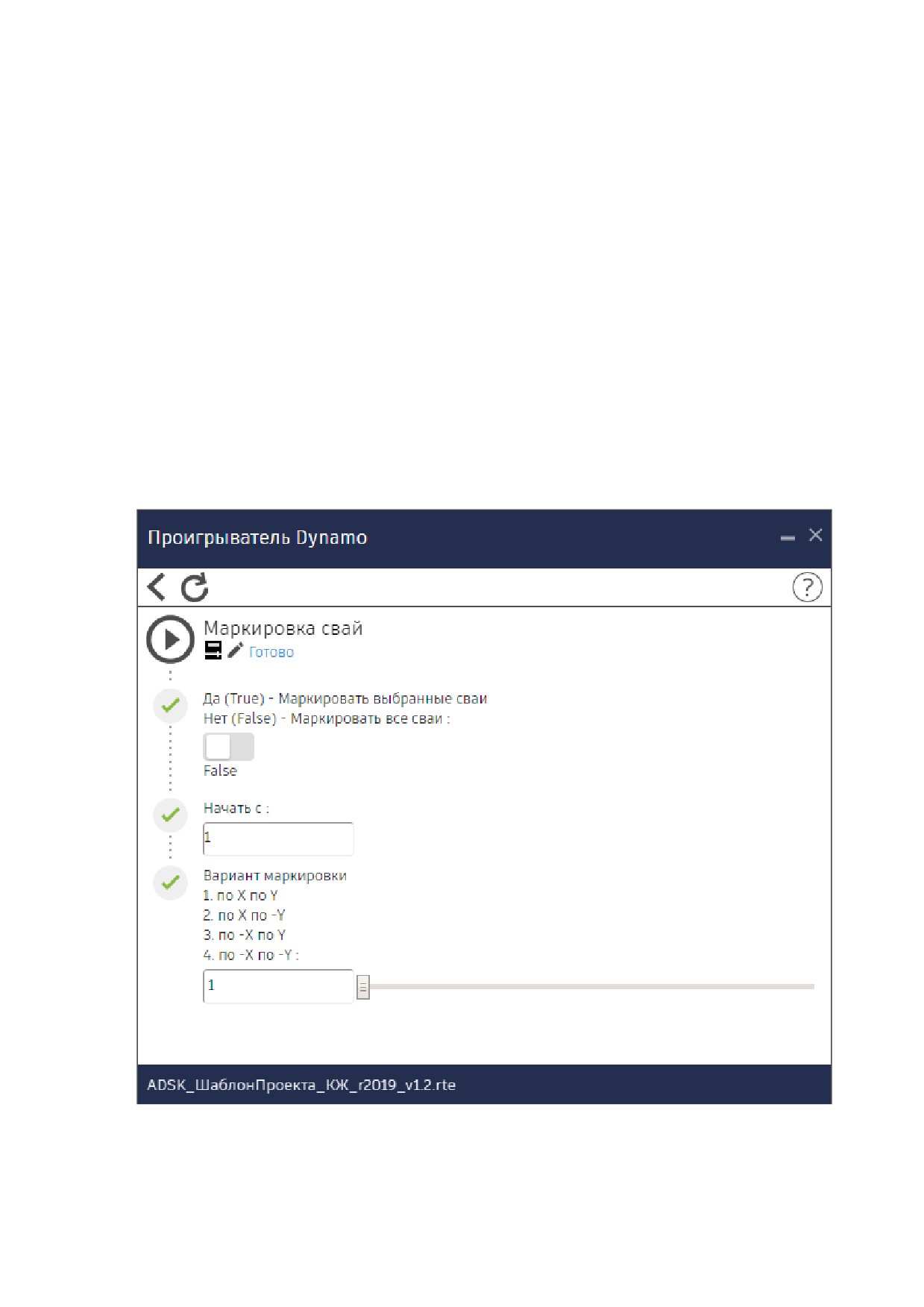

3.4.1 Скрипт Dynamo для маркировки свай

Скрипт «Маркировка свайª подходит для версий Dynamo 1.3.x и Dynamo 2.x.

Сам файл под версию 1.3.x и после пересохранения в версии выше не будет открываться в

версиях 1.3.x.

Рекомендуется запускать через проигрыватель Dynamo. В нем можно более наглядно выбрать

один из способов маркировки.

Осуществлены 4 различных маркировки:

1. по X по Y

2. по X по -Y

3. по -X по Y

4. по -X по -Y

Можно указать, с какого порядкого номера начинать маркировку.

Можно маркировать только выбранные сваи

191

Шаблон КМ

4.1. Вкладка «Конструкцииª

4.1.1 Загружаемые семейства

Загрузка в проект категорий семейств «Несущие колонны» и «Каркас несущий» предусматривает

использование таблицы типоразмеров загружаемого профиля необходимого ГОСТа. Также можно

легко создать необходимый тип непосредственно в проекте, вписав нужное имя в

соответствующий параметр.

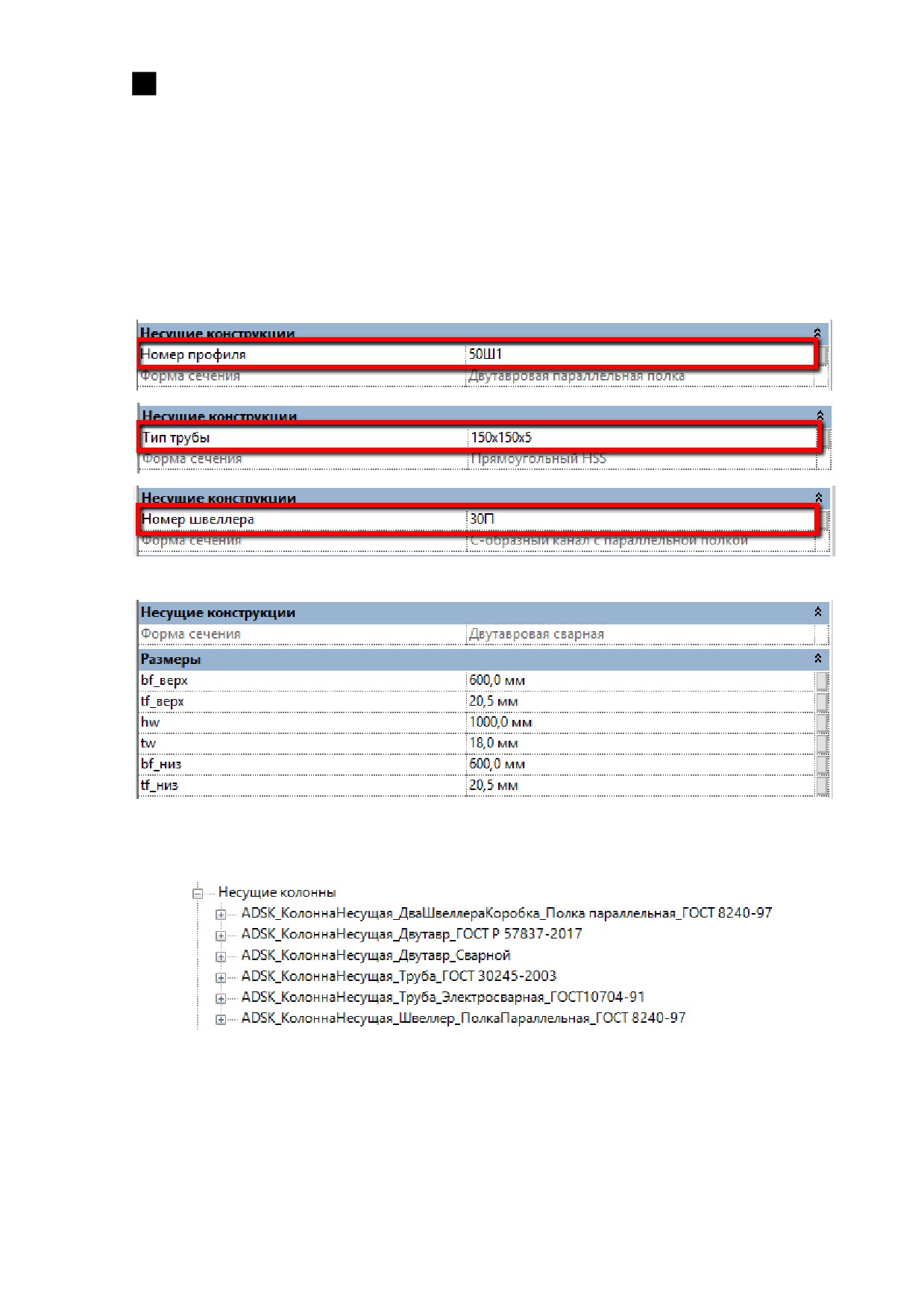

Примеры наименования параметра в различных профилях:

Пример для сварных соединений (задаются параметры полок и стенок):

4.1.1.1. Несущие колонны

В шаблоне загружены семейства несущих колонн:

192

В параметре типа «ADSK_Наименование» прописывают текстовое примечание для сварных и

составных сечений, которое характеризует колонну. У профилей по ГОСТ значение заполняется

автоматически.

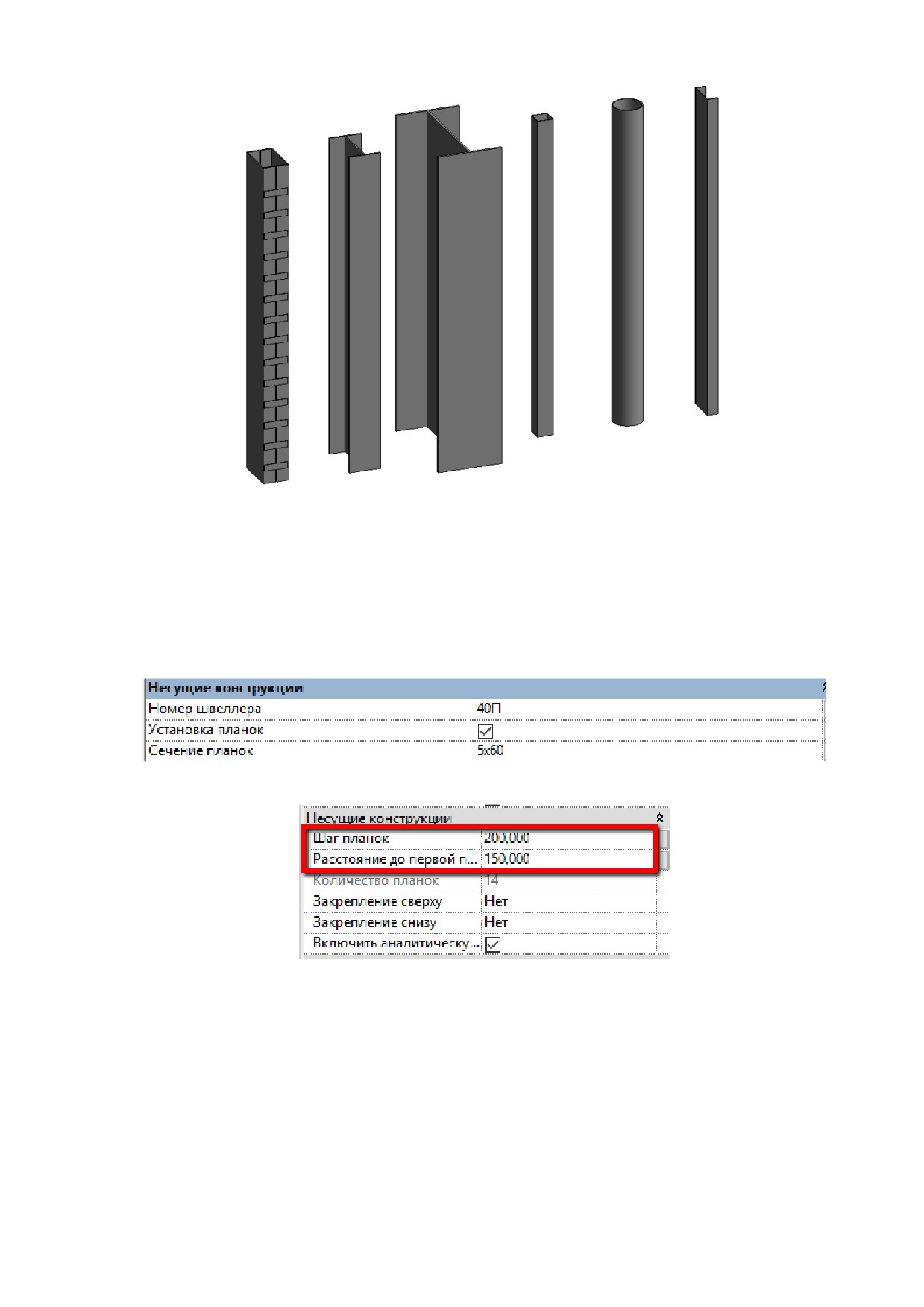

У составной колонны из двух швеллеров с планками есть ряд дополнительных параметров для

регулирования положения и габаритов планок (не считая параметра для назначения материала).

Параметры типа:

Параметры экземпляра:

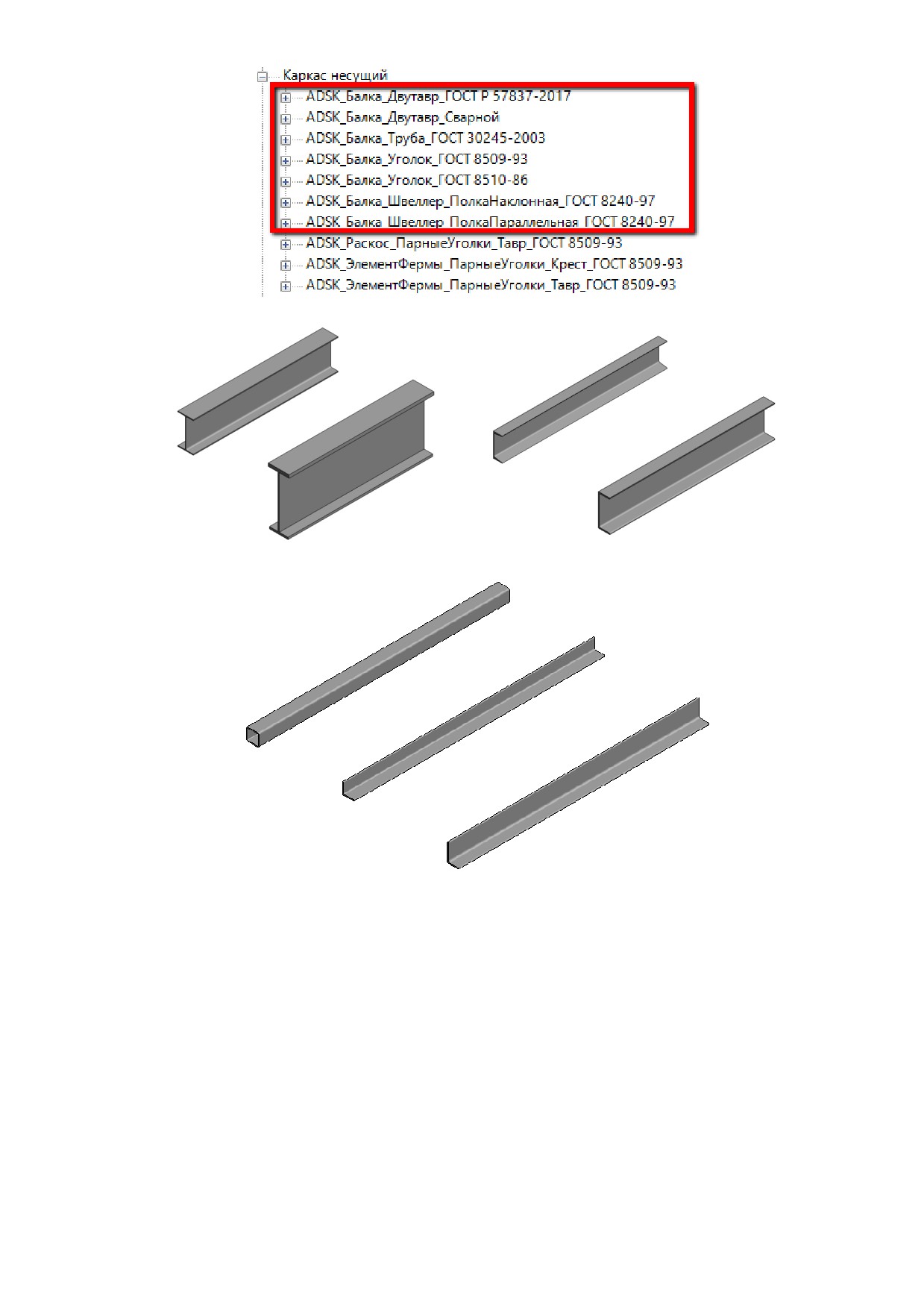

4.1.1.2. Балки (каркас несущий)

В шаблоне загружены семейства балок:

193

В параметре типа «ADSK_Наименование» прописывают текстовое примечание для сварных и

составных сечений, которое характеризует балку. У профилей по ГОСТ значение заполняется

автоматически.

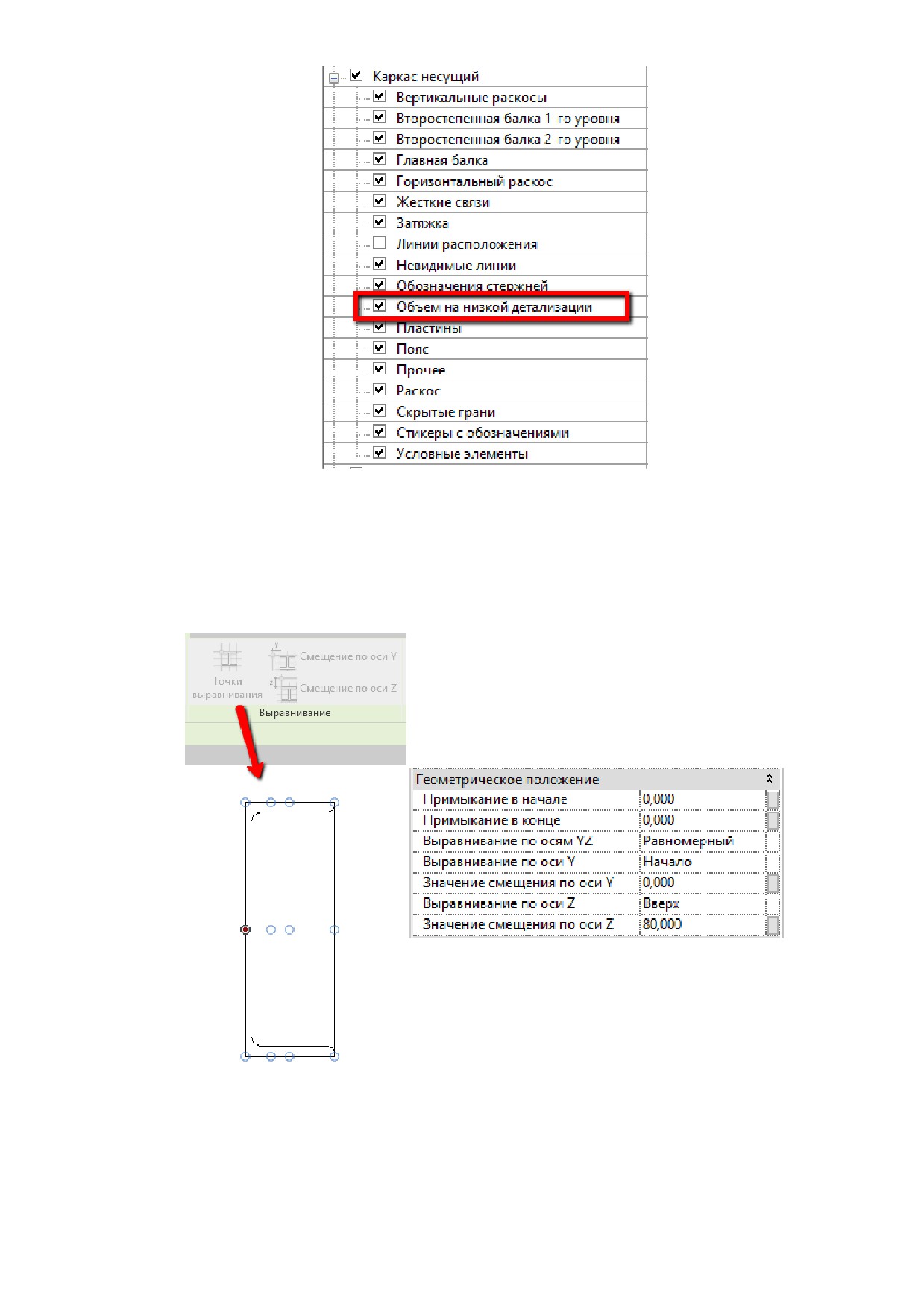

Семейства балок имеют возможность отображения «в объеме» на низком уровне детализации.

Для использования следует включить параметр «Объем на низкой детализации_ВКЛ» в

«Свойствах экземпляра». Данный объем выполнен в отдельной подкатегории и при

необходимости может быть отключён на определенных видах:

194

Данный функционал обеспечивается возможность выполнения разрезов в соответствии с ГОСТ

21.502-2016 Приложение Д.

Задание для балок центров положения оси регулируется соответствующим инструментом «Точки

выравнивания» (по центру тяжести, по геометрическому центру общего габарита, по граням и

каждая угловая точка общего габарита) или в свойствах элемента (возможно поставить отдельно

для каждого конца балки).

195

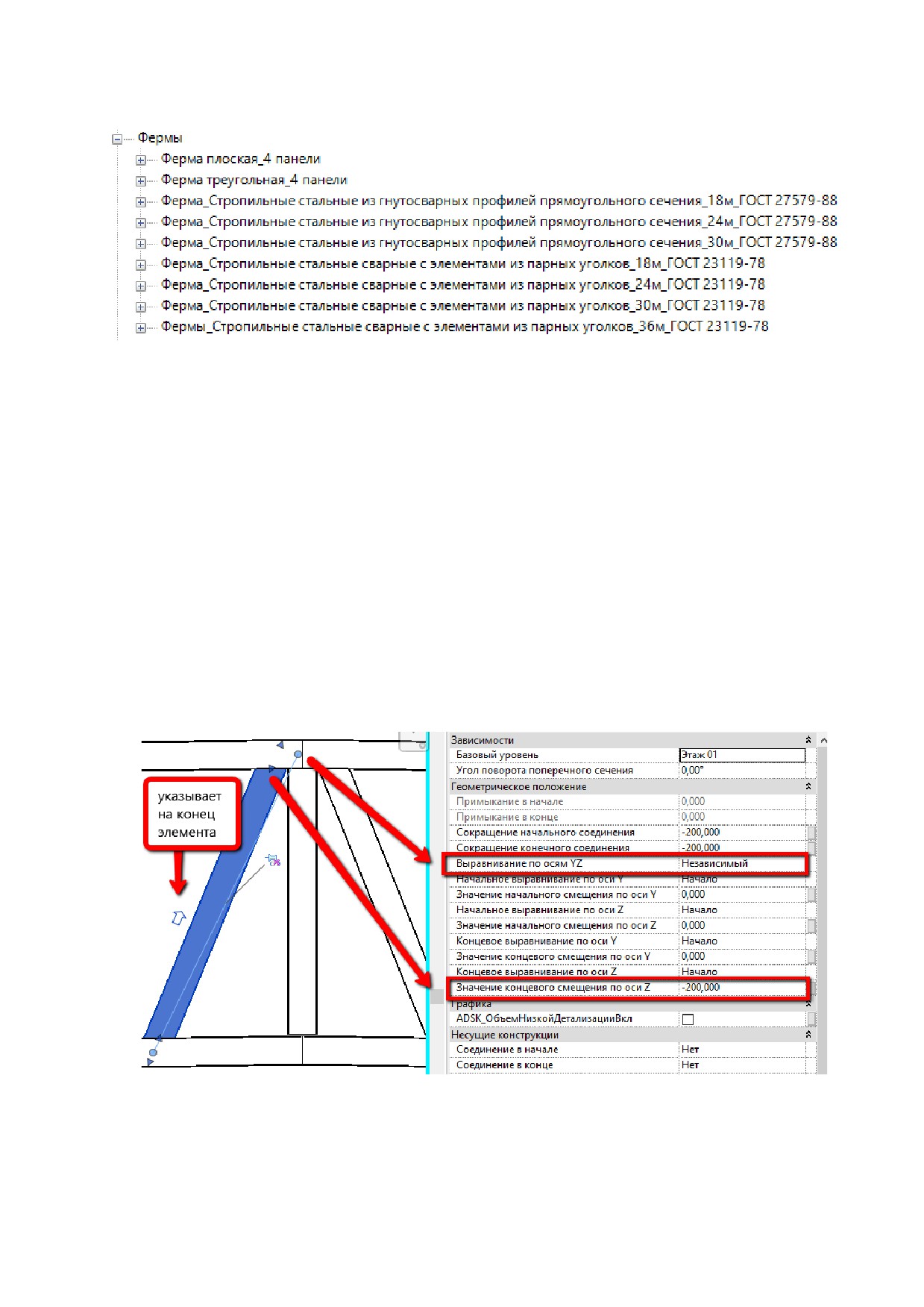

4.1.1.3. Фермы

В шаблоне загружены семейства ферм:

Если в типе фермы не заданы профиля, то при создании фермы, для поясов, раскосов и стоек

присваивается семейство «Каркаса несущего», которое было создано / загружено в проекте

последним.

Рекомендуется сразу создавать нужные типы ферм с присвоением им профилей, которые

требуется расчетом, ГОСТ или серией на фермы. Следует использовать семейства с

текстовым примечанием «Элемент фермыª.

Для профилей также в параметрах типа ферм можно задавать угол поворота, для того чтобы

развернуть их в нужное положение.

Для корректного отображения, в ферме создаются необходимые врезки раскосов и стоек к поясам

фермы. Когда сечения раскосов не одинаковое (например, опорный раскос как правило большего

сечения), данный элемент фермы выделяется при помощи клавиши TAB и заменяется на нужный

тип семейства путем стандартного выбора из раскрывающегося списка типоразмеров.

Расцентровку элементов фермы можно настроить в свойствах элемента, предварительно

открепив элемент кнопкой. Для каждого конца значения можно настроить отдельно, Выбрав в

параметре «Выравнивание по осям YZ» значение «Независимый»:

196

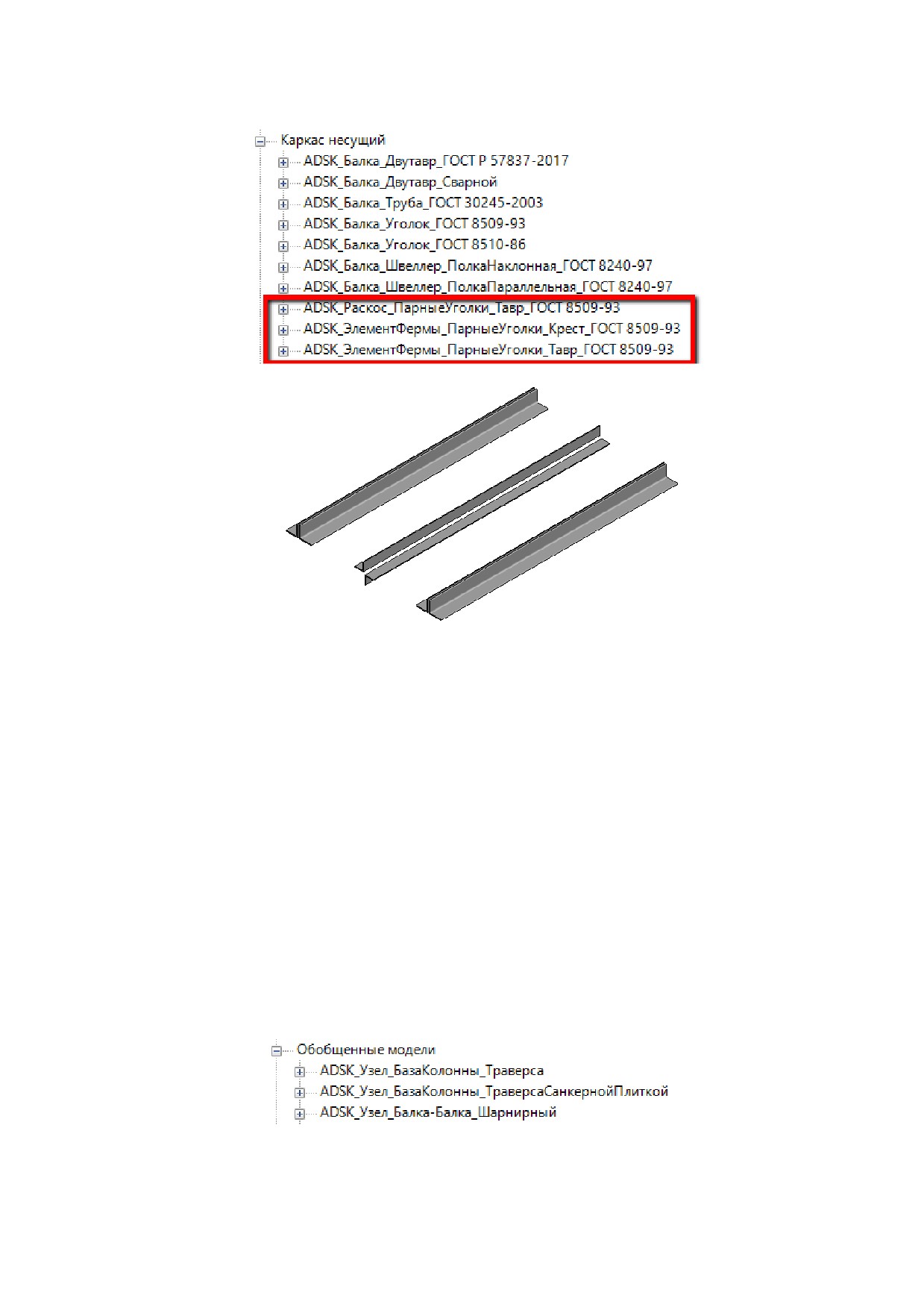

4.1.1.4. Раскосы и элементы фермы

В шаблоне загружены семейства раскосов и элементов фермы:

Для использования в раскосах и фермах из двойных уголков созданы семейства в категории

«Каркас несущий», в которых настроены параметры как для составных сечений, так и для нужного

типа конструкций. Подробнее см. в главе Параметры семейств металлоконструкций.

Если какое-то семейство балки необходимо использовать в раскосе или ферме, то рекомендуется

пересохранить его в соответствии с наименованием, как это реализовано для раскосов или ферм

и заблокировать параметры «ADSK_Группа конструкций» и «ADSK_Тип элемента КМ» с помощью

формулы.

В параметре типа «ADSK_Наименование» указывают текстовое примечание для сварных и

составных сечений, которое характеризует раскос или элемент фермы. У профилей по ГОСТ

значение заполняется автоматически.

Семейства раскосов и элементов фермы, так же, как и балки, имеют возможность отображения «в

объеме» на низком уровне детализации и задание центров положения оси. Подробнее см. в

разделе Балки (каркас несущий).

4.1.1.5. Узлы металлоконструкций

В шаблоне загружены семейства узлов:

При необходимости следует создавать новые типы узлов на базе существующих или по тому же

принципу.

197

Наименование

Эскиз

Примечание

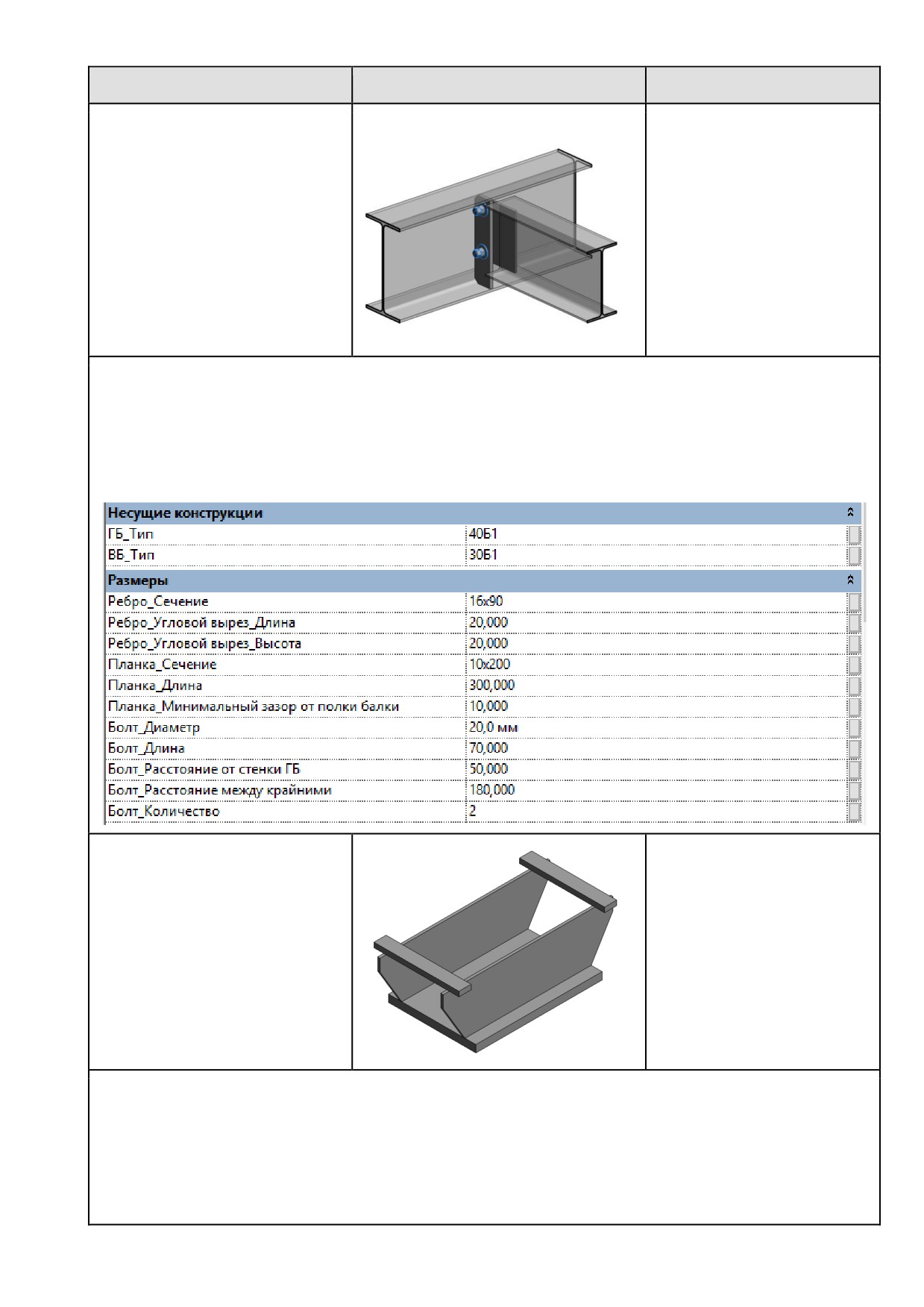

Узел шарнирный

соединения двух балок

через ребро и накладку, на

монтажных болтах.

ADSK_Узел_Балка-

Меняется количество и

Балка_Шарнирный

диаметр болтов.

Вложенные семейства

- 40Б1-30Б1

болтов без галочки

«Общий».

Болты имеют отображение

только на высоком уровне

детализации.

Для создания нового типа узла:

Прописываются нужные профили для главной и второстепенной балок;

Прописывается сечение ребра и значения вырезов скосов;

Прописывается сечение планки, ее длина и минимальный зазор от полки

второстепенной балки;

Прописываются габариты болта, расстояния для положения в пространстве и

количество

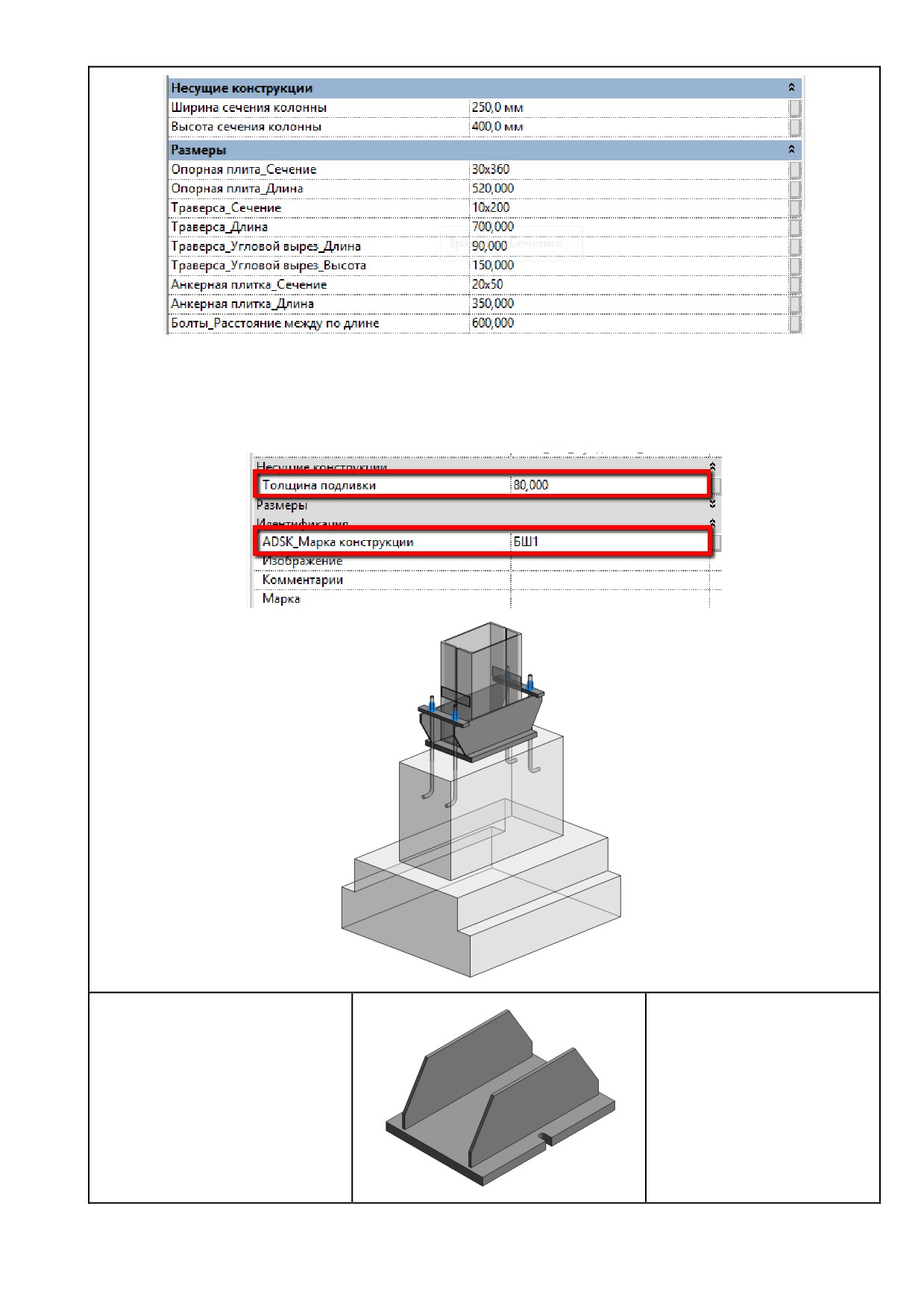

ADSK_Узел_БазаКолонны_

ТраверсаСанкернойПлиткой

Узел жесткой базы

Имя типа прописываете в

колонны

соответствии с нужными

габаритами или для нужных

типов колонн.

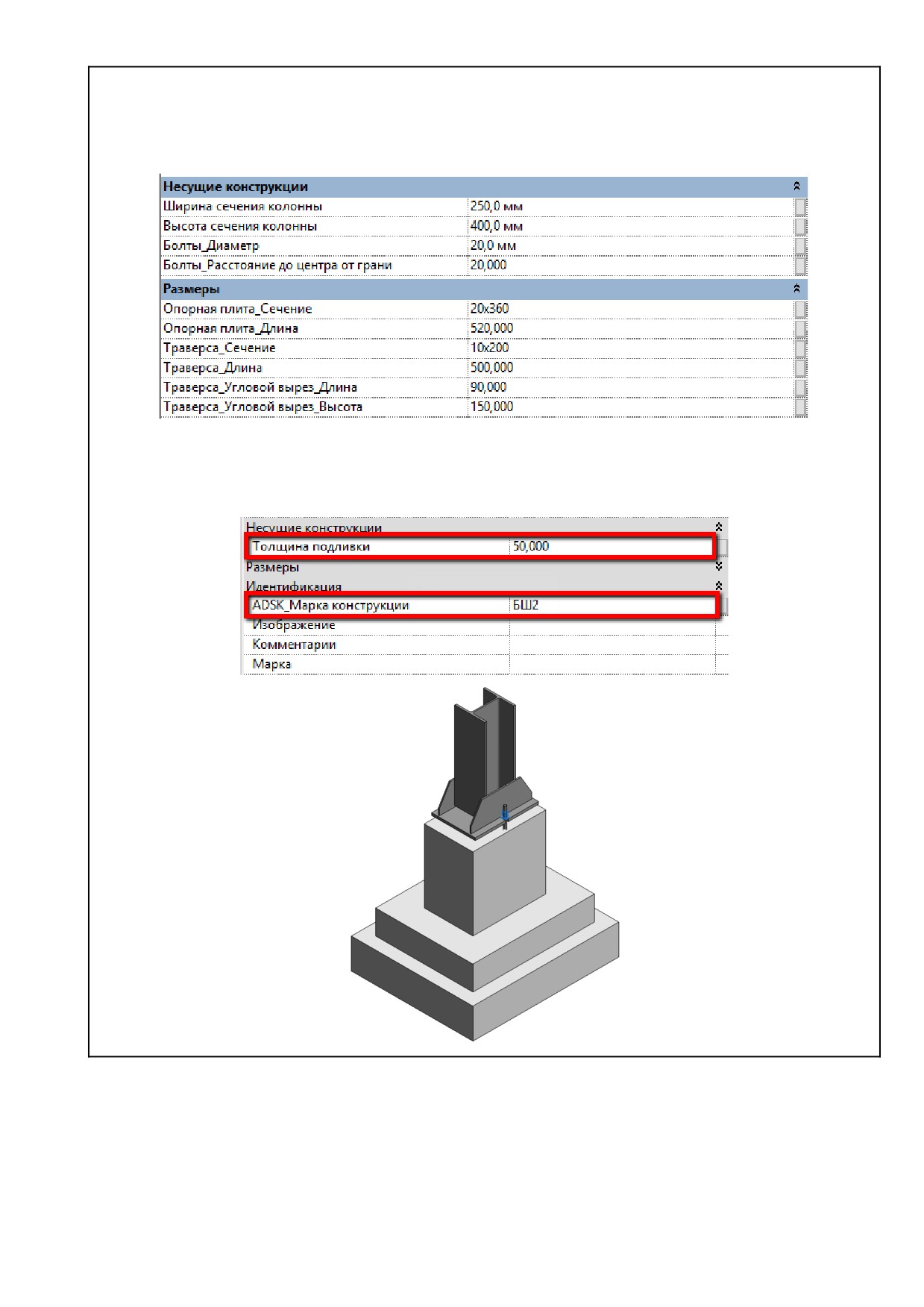

Для создания нового типа узла:

Прописываются общие габариты колонны (может быть составное сечение);

Прописывается сечение опорной плиты, ее длина;

Прописывается сечение траверсы, ее длина и значения вырезов скосов;

Прописывается сечение анкерной плитки, ее длина;

Прописывается расстояние между болтами (тоже самое что и габарит между двумя

анкерными плитками)

198

Узел используется совместно с монолитным фундаментом под металлическую колонну (если

это необходимо), в котором заложены болты с аналогичным значением параметра

«Болты_Расстояние между по длине».

Также указывается «Толщина подливки». Использовать совместно с фундаментом под

металлические колонны.

ADSK_Марка конструкции необходима для спецификации «Размеры опорных плит баз колонн»

ADSK_Узел_БазаКолонны_Тр

аверса

Узел шарнирный базы

Имя типа прописываете в

колонны

соответствии с нужными

габаритами или для нужных

типов колонн.

199

Для создания нового типа узла:

Прописываются общие габариты колонны (может быть составное сечение);

Прописывается сечение опорной плиты, ее длина;

Прописывается сечение траверсы, ее длина и значения вырезов скосов;

Прописывается диаметр болта и расстояние до его центра от грани опорной плиты;

Узел используется совместно с монолитным фундаментом под металлическую колонну (если

это необходимо).

Также указывается «Толщина подливки». Использовать совместно с фундаментом под

металлические колонны.

ADSK_Марка конструкции необходима для спецификации «Размеры опорных плит баз колонн»

200

4.1.1.6. Параметры семейств металлоконструкций

Имя параметра

Описание

Возможные значения

0 - сварной элемент (составное

сечение);

1 - ферма;

2 - прокатное сечение;

3 - прокатное сечение с

Определяет элемент в

пластинами и пр.;

ведомостях и

ADSK_Тип элемента КМ

4 - вложенное семейство для

спецификациях

составного сечения (пластина,

(используется в фильтрах)

уголок и пр.) в составе сварного

или составного элемента;

5 - вложенное семейство для

фермы;

6 - вложенное семейство для узла.

Определяет столбец

(«Колонны», «Балки»,

1 - Балки;

«Связи», «Фермы») в

ADSK_Группа

2 - Колонны;

«Спецификации

конструкций

3 - Связи;

металлопроката», в которую

4 - Фермы.

будет включена масса

элемента

Номер данного профиля.

20Б1

Заполняется автоматически,

30К2

ADSK_Наименование

кроме сварных и составных

50x50x5

элементов

24П

Нормативный документ на

ГОСТ Р 57837-2017

элемент.

ГОСТ 8509-93

ADSK_Обозначение

Заполняется автоматически,

ГОСТ 30245-2003

кроме сварных и составных

ГОСТ 8240-97

элементов

Определяет группировку в

К1

«Ведомости элементов»,

ADSK_Марка конструкции

Б2

указывается в марке

СГ3

элемента

Определяет уровень, к

Используются вспомогательные

которому принадлежит

спецификации для заполнения.

ADSK_Этаж

конструкция. Может

См. раздел Ошибка! Источник

использоваться как фильтр

сылки не найден..

спецификации.

«Двутавры стальные

горячекатаные с параллельными

гранями полок»

ADSK_Наименование

Полное наименование

«Профили стальные гнутые

профиля

профиля по ГОСТ

замкнутые сварные квадратные и

прямоугольные»

«Швеллеры стальные

горячекатаные»

201

Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020) - часть 5
