При необходимости массовой маркировки отверстий, следует выбрать семейство отверстия и

воспользоваться командой «Выбрать все экземпляры - Видимые на виде». Будут выбраны все

отверстия определенной формы. После чего воспользоваться командой «Маркировать все» во

вкладке «Аннотации». В диалоговом окне выбрать вариант «Только выбранные объекты на

текущем виде», отметить галкой категорию «Марки обобщенной модели», а в столбце

«Загруженные марки» выбрать необходимый тип марки для отверстий определенной формы.

После чего нажать «Применить».

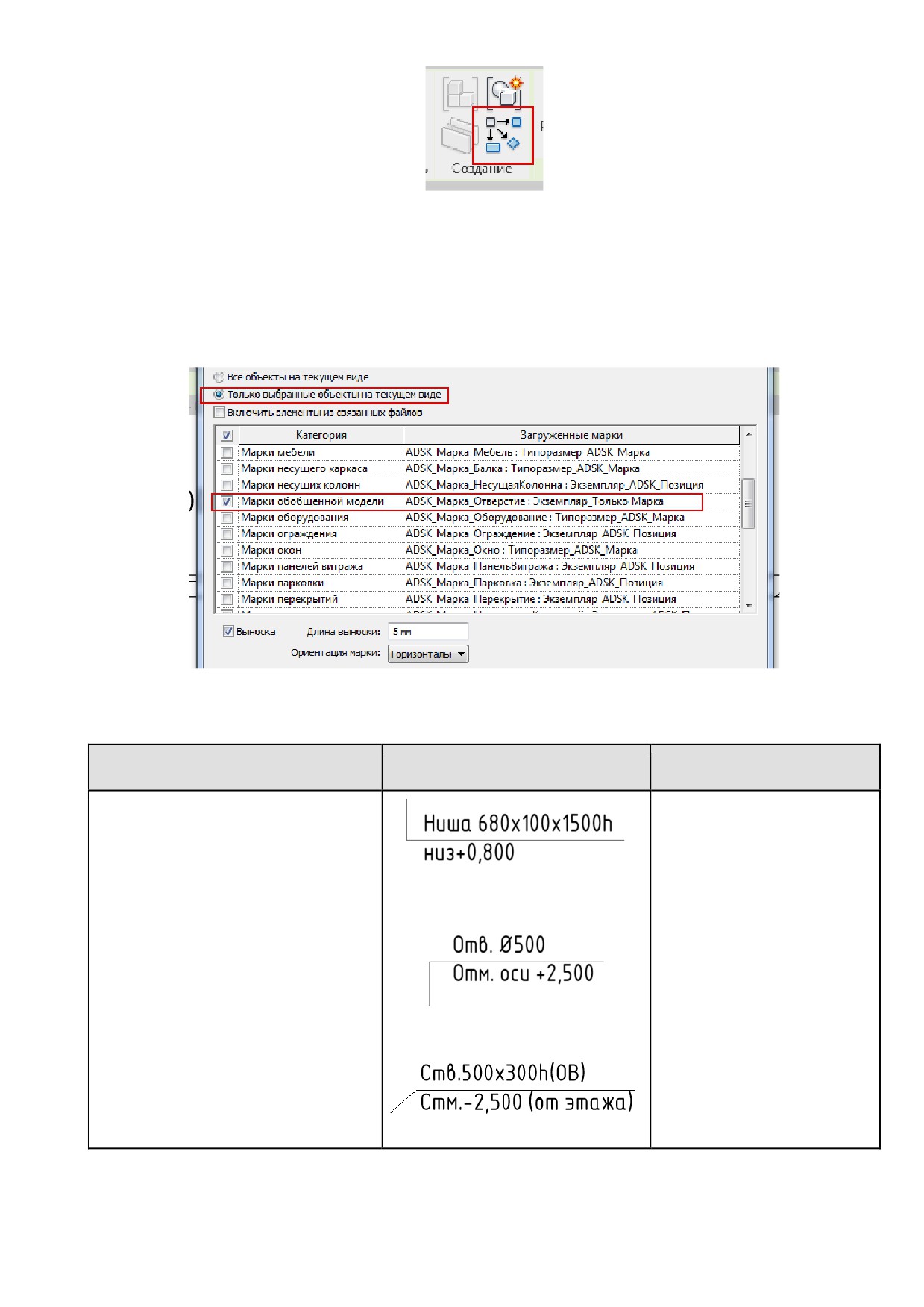

Ниже представлены некоторые эскизы и описания марки отверстий:

Наименование

Эскиз

Примечание

ADSK_Марка_Отверстие:

Марка отображает

сводные значения

- Ниша

параметров семейства.

- Полная марка_Круглое_Отметка

от этажа

- Полная

марка_Круглое_Проектная

отметка

- «

- Экземпляр_Круглое_Площадь

проема_вычисл

и т.п...

2.2.1.18. Марки Панелей витража

Наименование

Эскиз

Примечание

ADSK_Марка_ПанельВитража:

Марка отображает

значения одного

- Площадь

параметра указанного в

- Типоразмер_ADSK_Марка

имени типа.

- Экземпляр_ADSK_Позиция

и т.п...

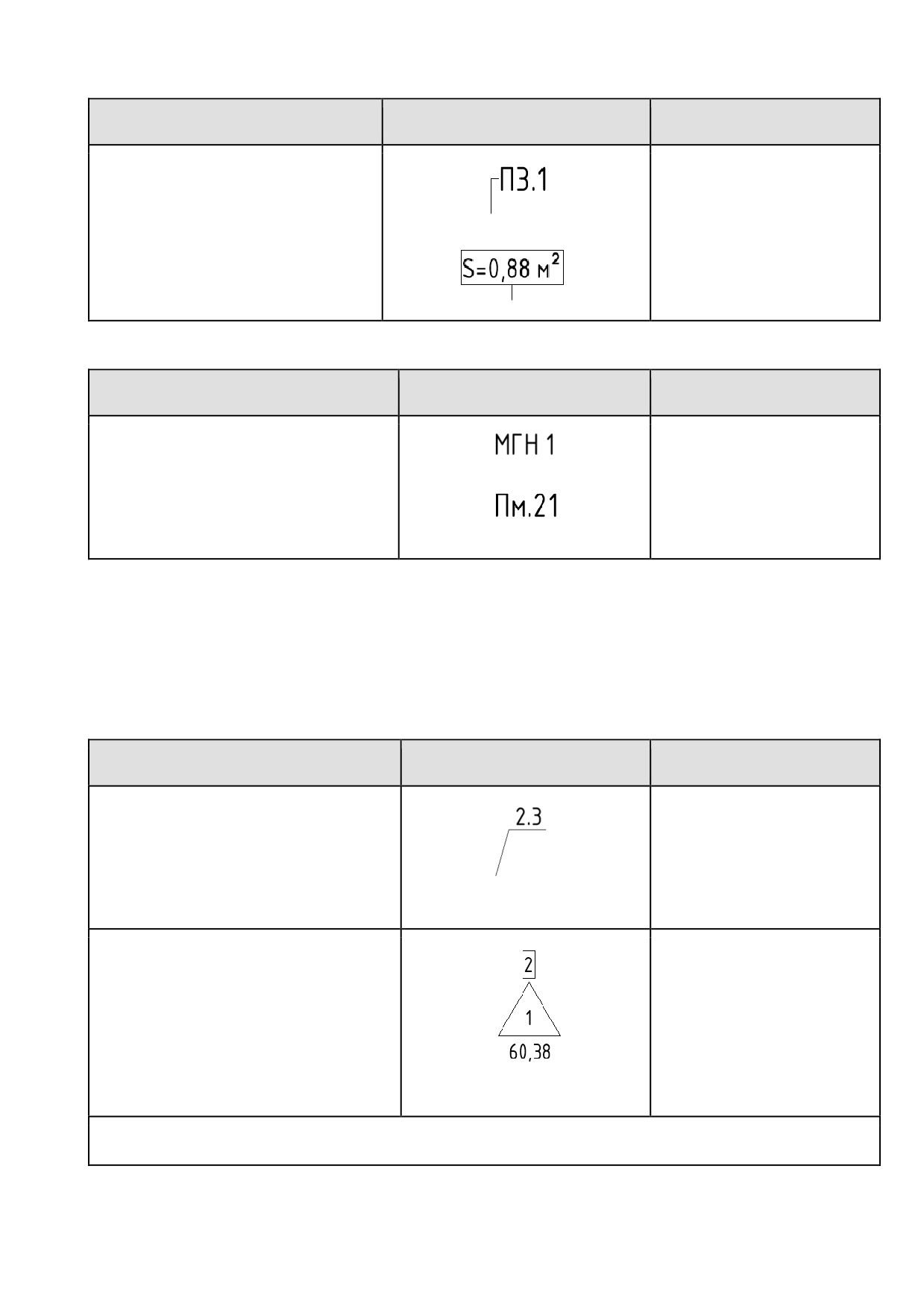

2.2.1.19. Марки Парковки

Наименование

Эскиз

Примечание

ADSK_Марка_Парковка:

Марка отображает

значения одного

- Типоразмер_ADSK_Марка

параметра указанного в

-Типоразмер_ADSK_Наименование

имени типа.

- Экземпляр_ADSK_Позиция

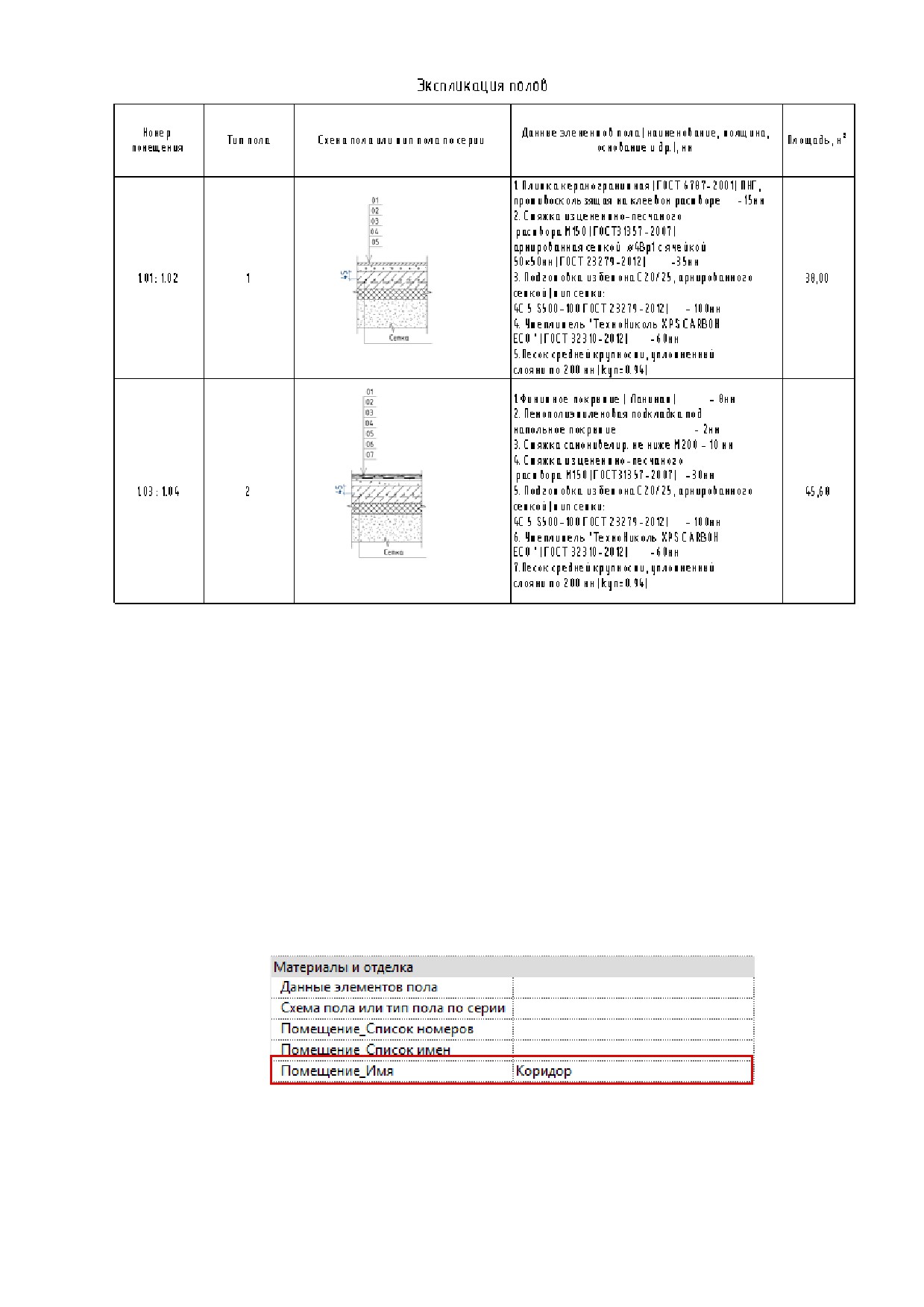

2.2.1.20. Марки Полов / перекрытий

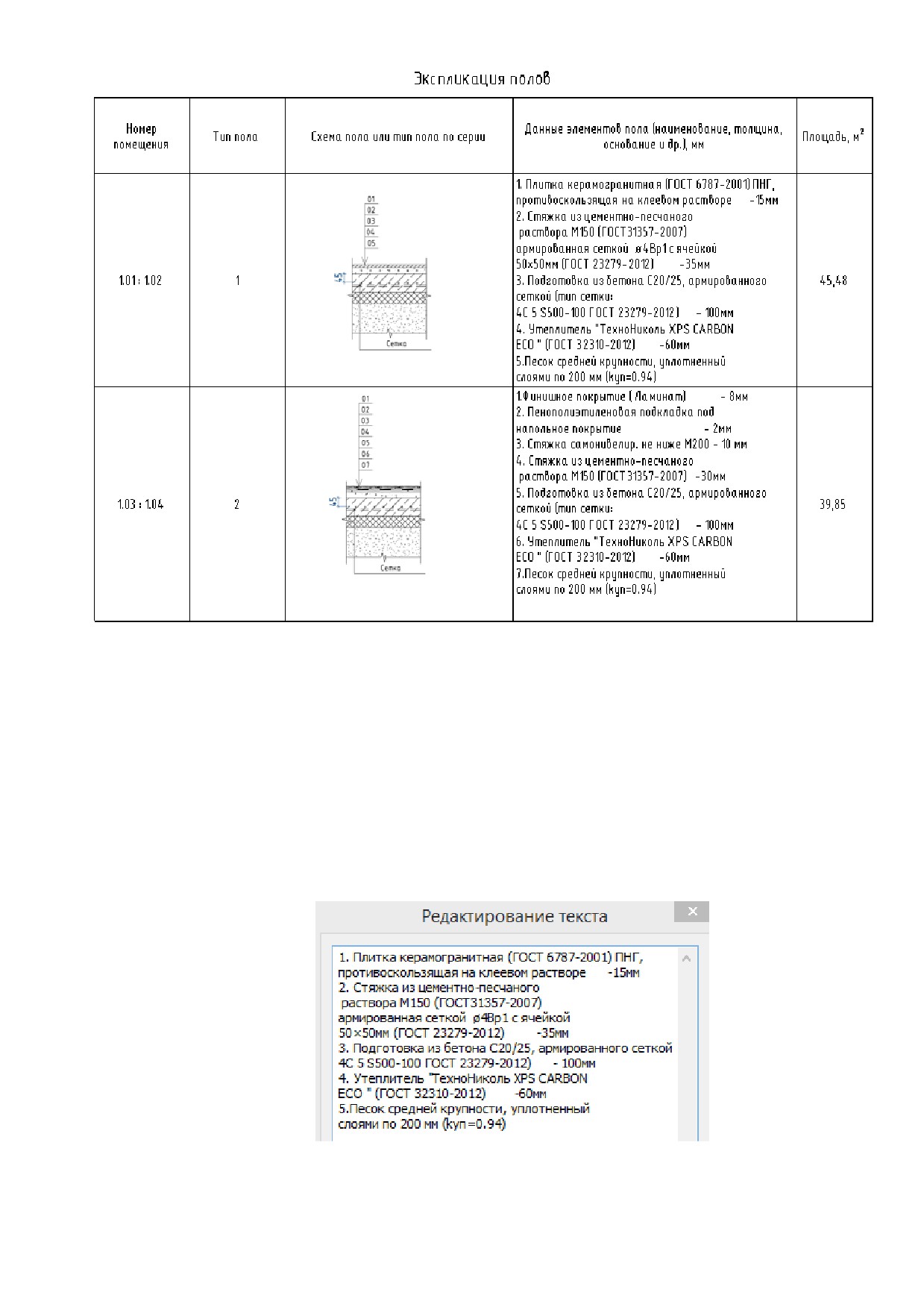

В шаблоне имеется два типа марок перекрытий:

 ADSK_Марка_Перекрытие - марка для маркировки перекрытий как элементов конструкций.

 ADSK_Марка_ПерекрытиеПол - марка для маркировки перекрытий-полов, при составлении

ведомости полов, путем физического моделирования покрытий пола.

Наименование

Эскиз

Примечание

ADSK_Марка_Перекрытие:

Марка отображает

значения одного

- Типоразмер_ADSK_Марка

параметра указанного в

- Типоразмер_ADSK_Наименование

имени типа.

- Экземпляр_ADSK_Позиция

ADSK_Марка_ПерекрытиеПол:

Марка отображает

значения одного, двух,

- Сводная_Отделка пола Площадь

или нескольких

Номер помещения

параметров перекрытия,

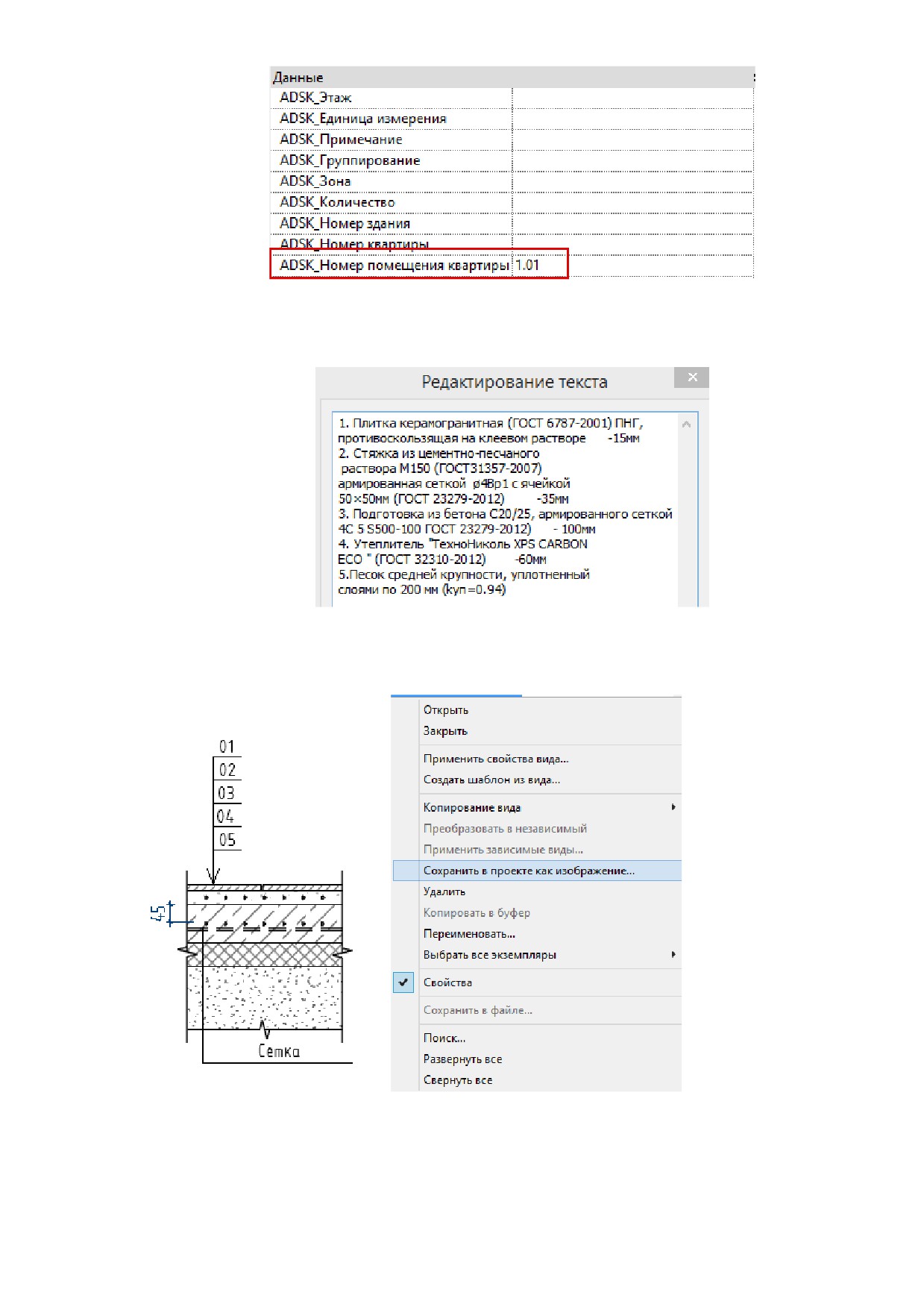

- Экземпляр_Отделка пола

указанных в имени типа.

- Экземпляр_Отделка пола и

Площадь

Сводная_Отделка пола Площадь Номер помещения

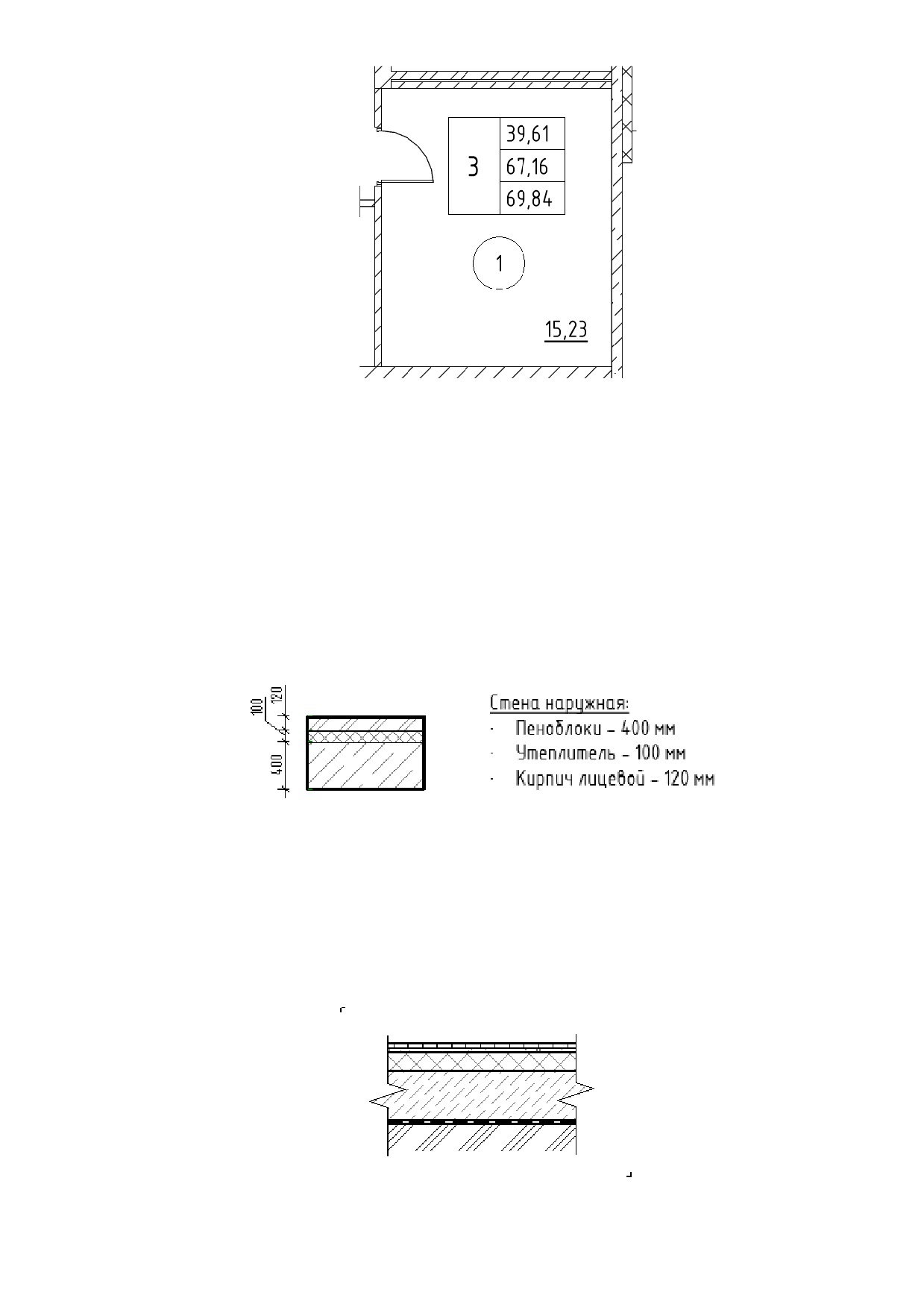

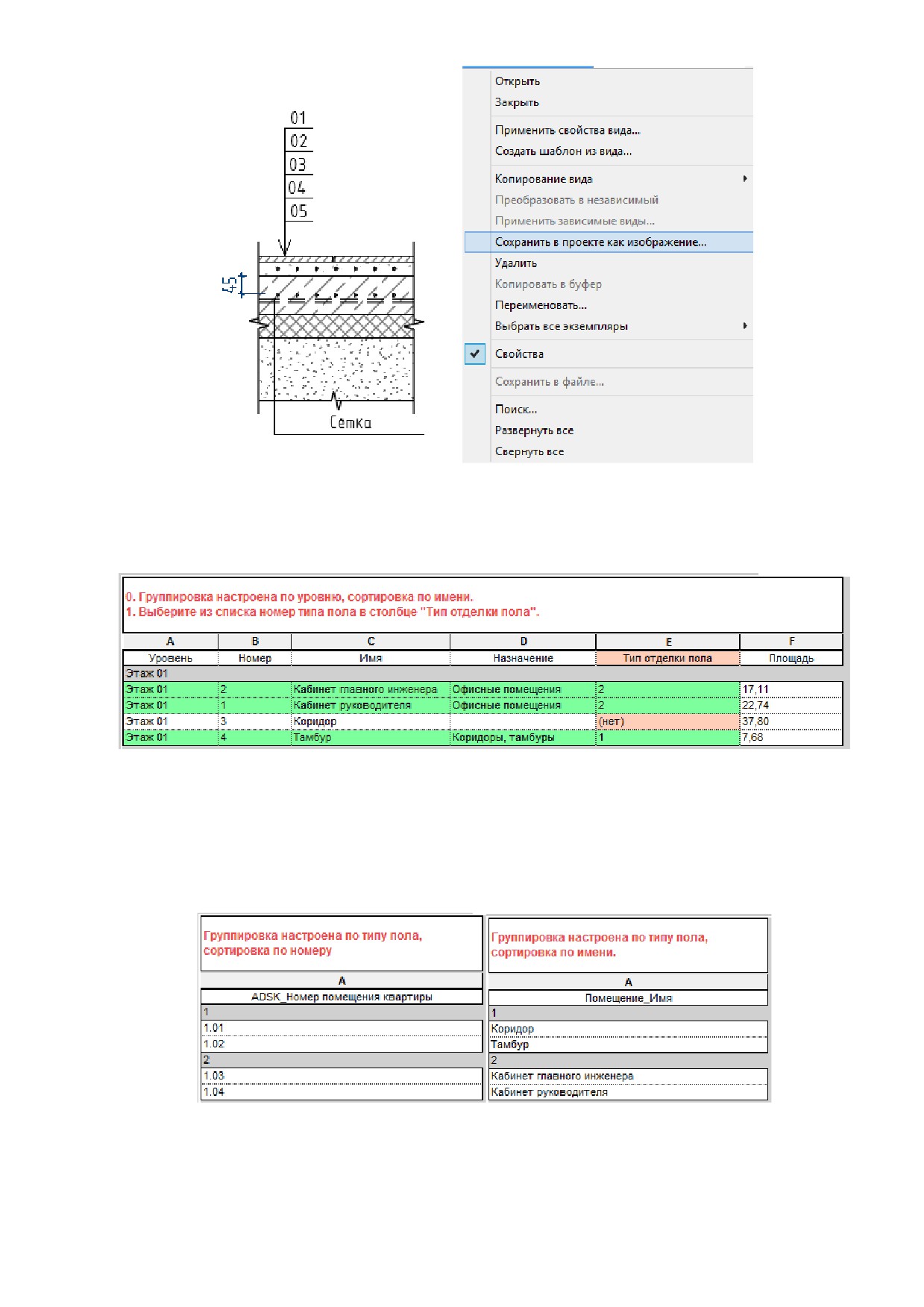

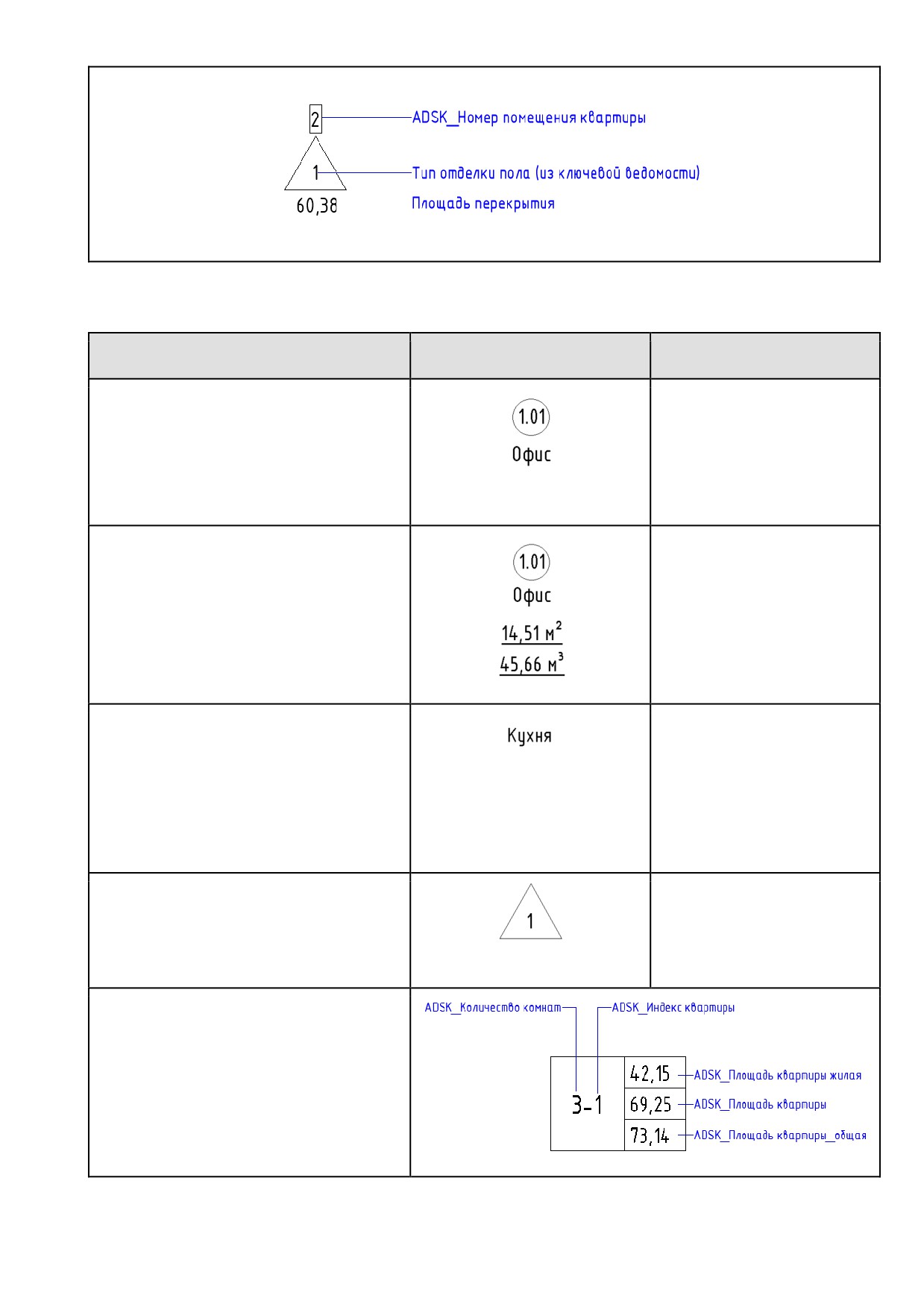

2.2.1.21. Марки Помещений

Наименование

Эскиз

Примечание

ADSK_Марка_Помещение_

Марка отображает

ДваЗначения:

значения двух параметров

помещения, указанных в

- Имя Категория

имени типа.

- Имя Объем

- и т.п...

ADSK_Марка_Помещение_Сводная:

Сводная марка,

отображает значения

- Номер Площадь Объём

нескольких параметров

- Номер Имя Категория Площадь

помещения, указанных в

Объём

имени типа.

- и т.п...

ADSK_Марка_Помещение_

Марка используется для

ОдноЗначение:

оформления проекта и

отображает значение

- Имя

одного параметра

- Номер

помещения, указанного в

- Площадь

имени типа.

- и т.п...

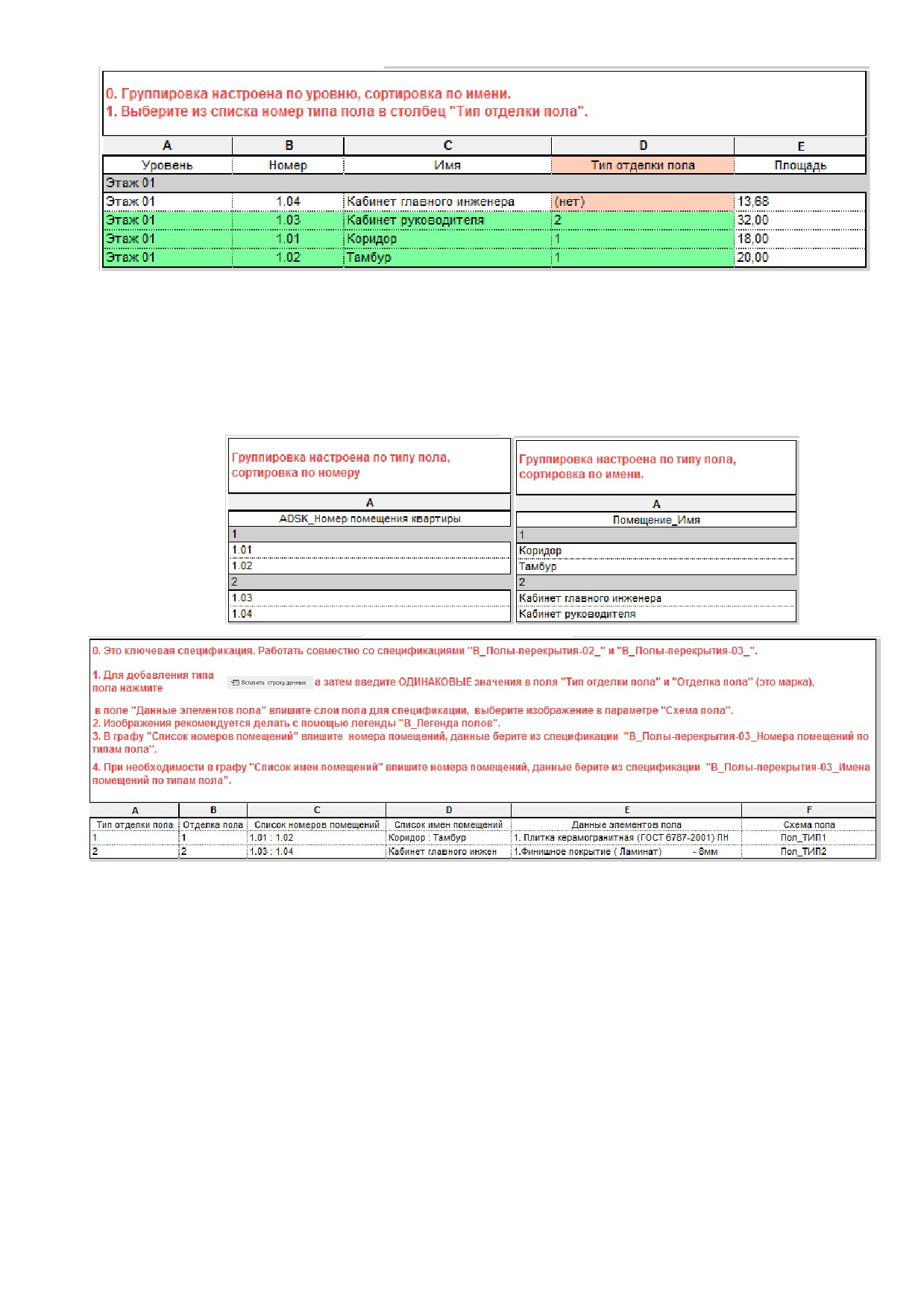

ADSK_Марка_Помещение_ТипПола:

Марка помещения,

отображает значение

- Отделка пола

параметра «Отделка

пола»

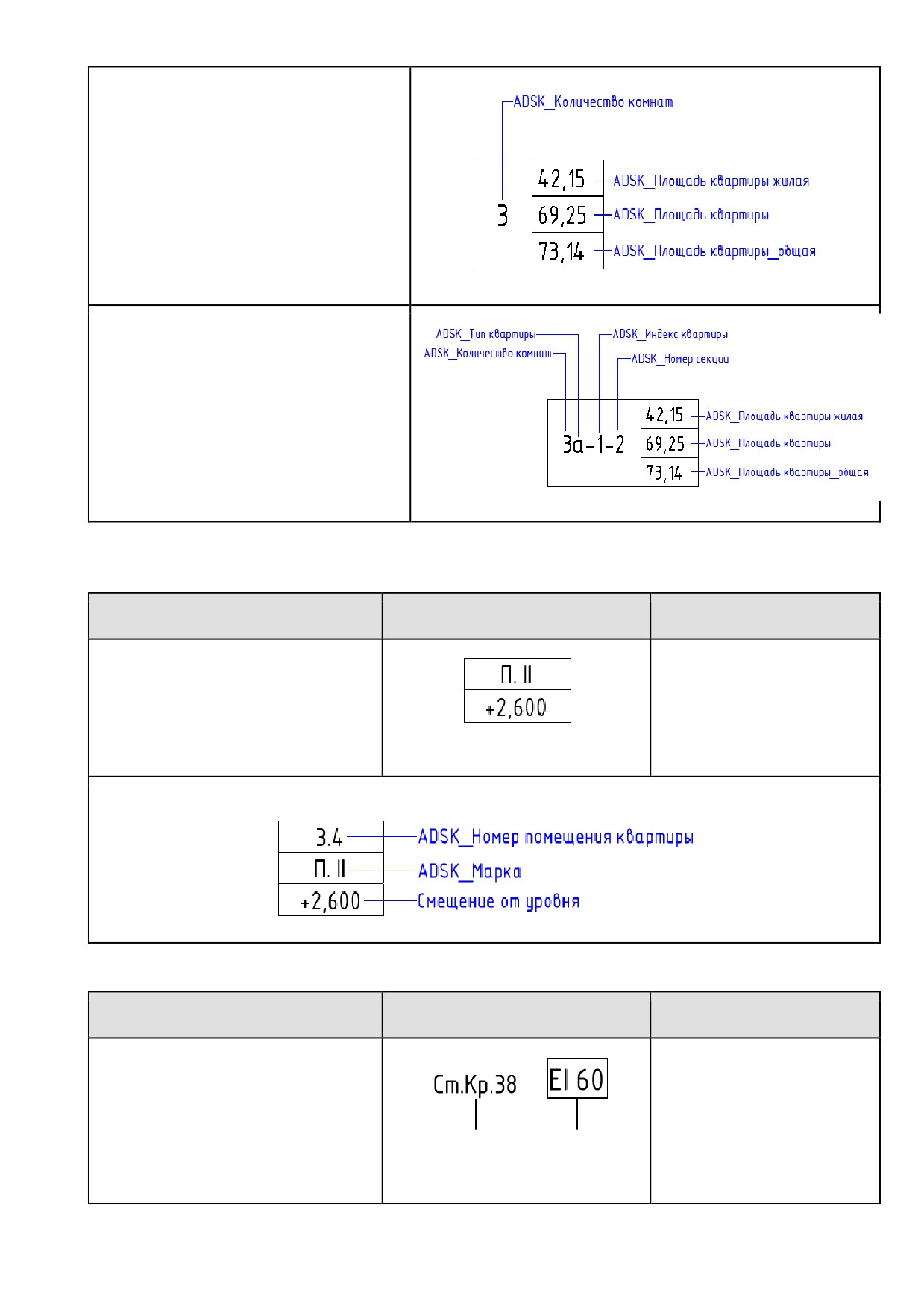

ADSK_Марка_Помещение_Квартира:

- Количество и индекс

ADSK_Марка_Помещение_Квартира:

- Количество комнат

ADSK_Марка_Помещение_Квартира:

- Полная марка

2.2.1.22. Марки Потолков

Наименование

Эскиз

Примечание

Марка отображает

ADSK_Марка_Потолок:

значения одного, двух,

- Типоразмер_ADSK_Марка

или нескольких

- ADSK_Марка и Смещение от

параметров зоны,

уровня

указанных в имени типа.

Сводная_ADSK_Номер помещения квартиры ADSK_Марка Смещение от уровня

2.2.1.23. Марки Стен

Наименование

Эскиз

Примечание

ADSK_Марка_Стена:

Марка отображает

значения одного

- Типоразмер_ADSK_Марка

параметра указанного в

-Типоразмер_ADSK_Предел

имени типа.

огнестойкости

и т.п...

2.2.1.24. Марки Участков / границ участков

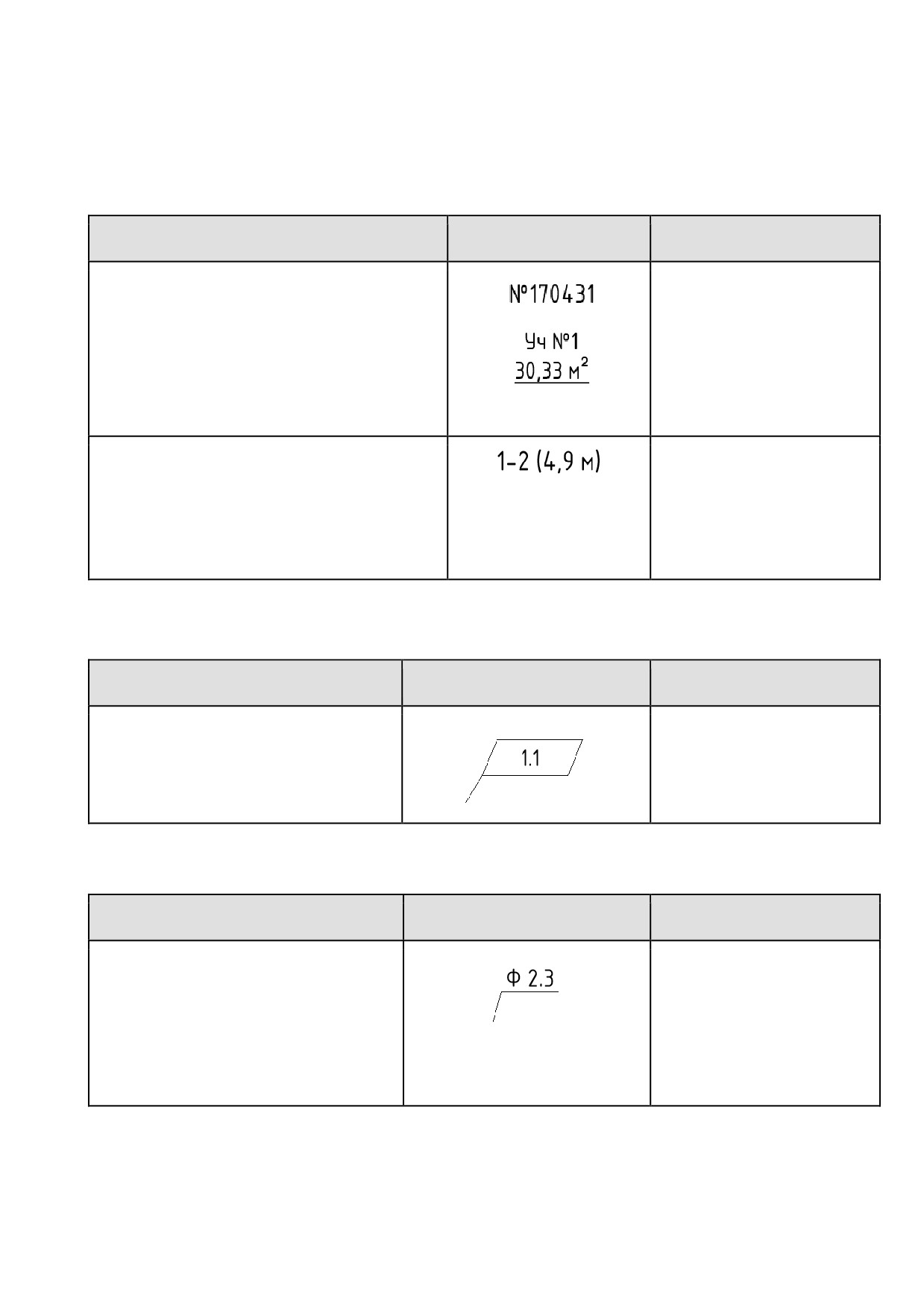

Для маркировки участков и сегментов их границ в шаблоне содержится две марки:

«ADSK_Марка_Участок» и «ADSK_Марка_Участок_СегментГраницы»

Поскольку при простановке марок программа отдает предпочтение сегментам границ и выбирает

их первыми, может понадобится смена выбираемых объектов с помощью клавиши «Tab».

Наименование

Эскиз

Примечание

ADSK_Марка_Участок:

Марка отображает

значения одного или

- Экземпляр_ADSK_Позиция

нескольких параметров

-Экземпляр_Имя

указанных в имени типа.

-Экземпляр_Имя Площадь

и т.п...

ADSK_Марка_Участок_СегментГраницы:

Марка отображает

значения одного или

-Экземпляр_Длина

нескольких параметров

-Экземпляр_Марка

указанных в имени типа.

-Экземпляр_Марка Длина

2.2.1.25. Марки Участков изменений

Марка служит для маркировки участков изменений, выделенных пометочными облаками.

Наименование

Эскиз

Примечание

ADSK_Марка_УчастокИзменения:

Марка отображает

значения одного или

- Номер изменения

нескольких параметров

-Номер изменения Марка

указанных в имени типа..

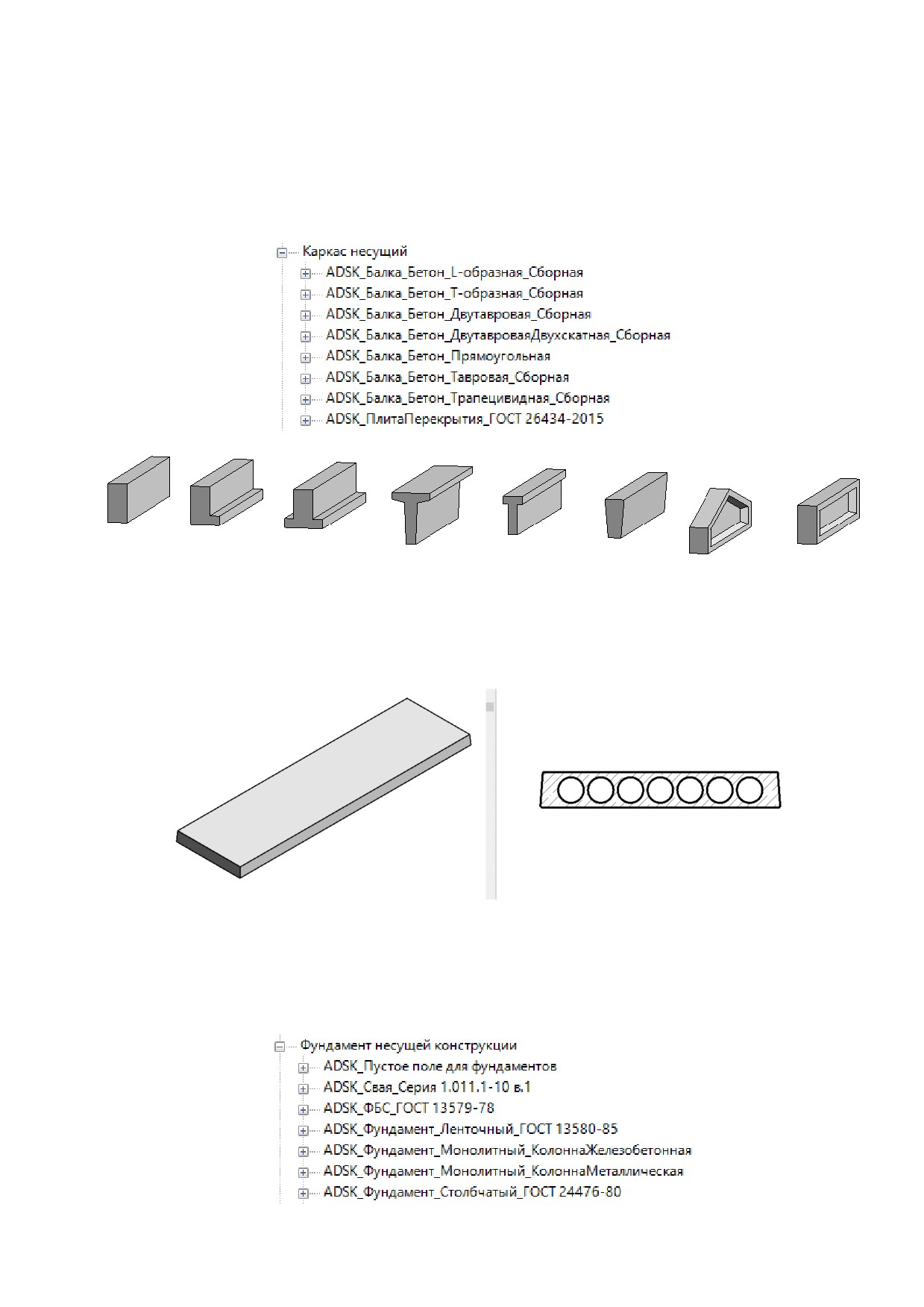

2.2.1.26. Марки Фундаментов несущей конструкции

Наименование

Эскиз

Примечание

ADSK_Марка_ФундаментНесущейКо

Марка отображает

нструкции:

значения одного

параметра указанного в

- Типоразмер_ADSK_Марка

имени типа.

-Типоразмер_ADSK_Наименование

и т.п...

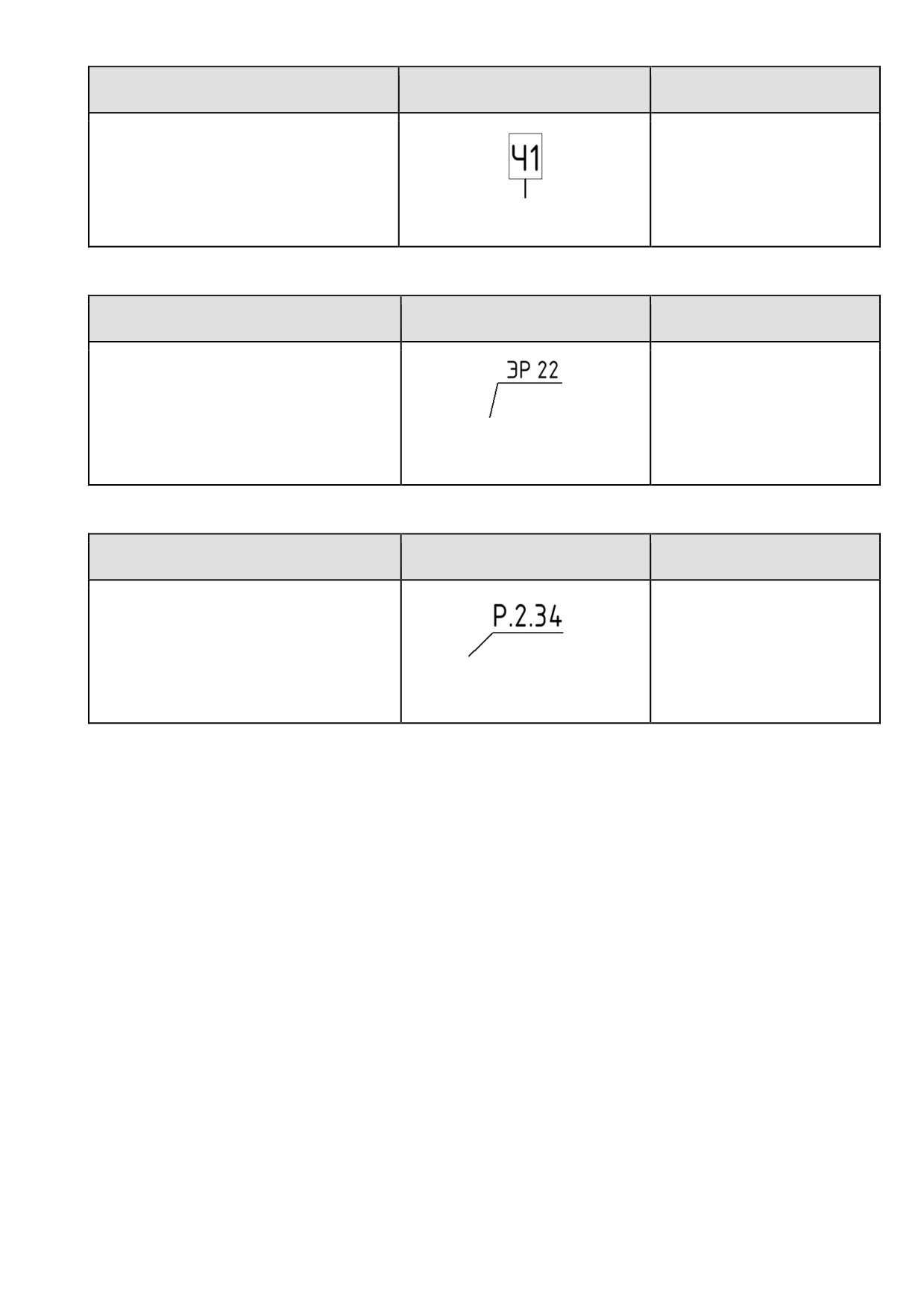

2.2.1.27. Марки Частей (Деталей)

Марка частей предназначена для маркировки частей (Parts), образующихся из стен, перекрытий и

пр. конструкций, в результате применения команды «Создать части».

Наименование

Эскиз

Примечание

ADSK_Марка_Часть:

Марка отображает

значения одного

- Экземпляр_ADSK_Позиция

параметра указанного в

-Экземпляр_ADSK_Предел

имени типа.

огнестойкости экземпляра

2.2.1.28. Марки Электрооборудования

Наименование

Эскиз

Примечание

ADSK_Марка_Электроборудование:

Марка отображает

значения одного

- Типоразмер_ADSK_Марка

параметра указанного в

-Типоразмер_ADSK_Наименование

имени типа.

и т.п...

2.2.1.29. Электроприборы

Наименование

Эскиз

Примечание

ADSK_Марка_Электроприборы:

Марка отображает

значения одного

- Типоразмер_ADSK_Марка

параметра указанного в

-Типоразмер_ADSK_Наименование

имени типа.

и т.п...

2.3. Вкладка «Видª

2.3.1 Шаблоны видов. Типоразмеры видов.

Шаблон содержит по несколько базовых типоразмеров видов для каждой категории видов,

используемых в проекте: планов, разрезов, фасадов и т.п.

На скриншоте ниже указаны типы планов.

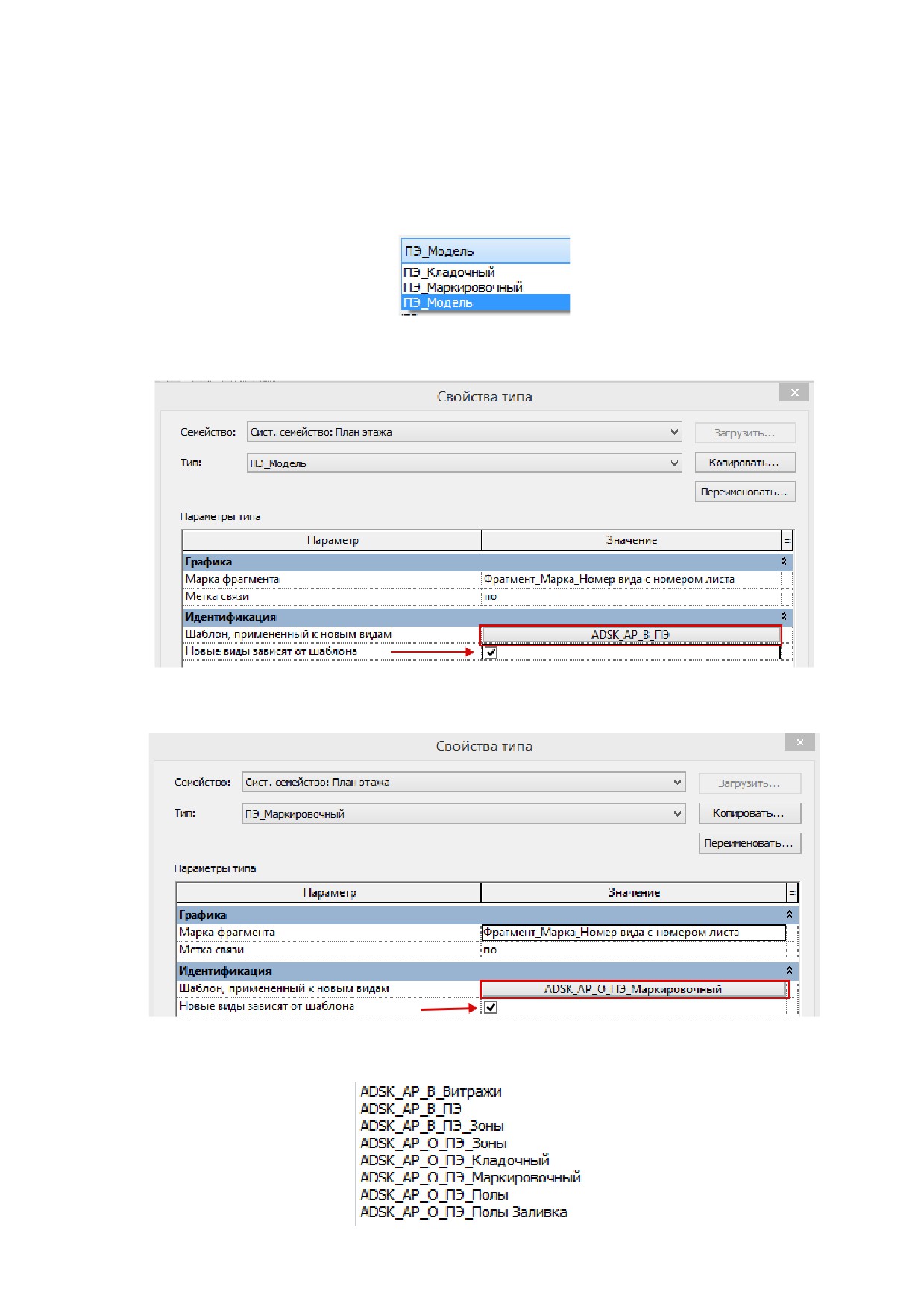

Типоразмер планов «ПЭ_Модель» относится к вспомогательным. При создании, к ним

применяется (и связывается) соответствующий шаблон вида:

Типоразмер планов «ПЭ_Кладочный», «ПЭ_Маркировочный» относятся к оформленным. При

создании, к ним применяется (и связывается) соответствующий шаблон вида:

Для вспомогательных и оформленных планов этажей, конструкций и зон создан ряд шаблонов

вида:

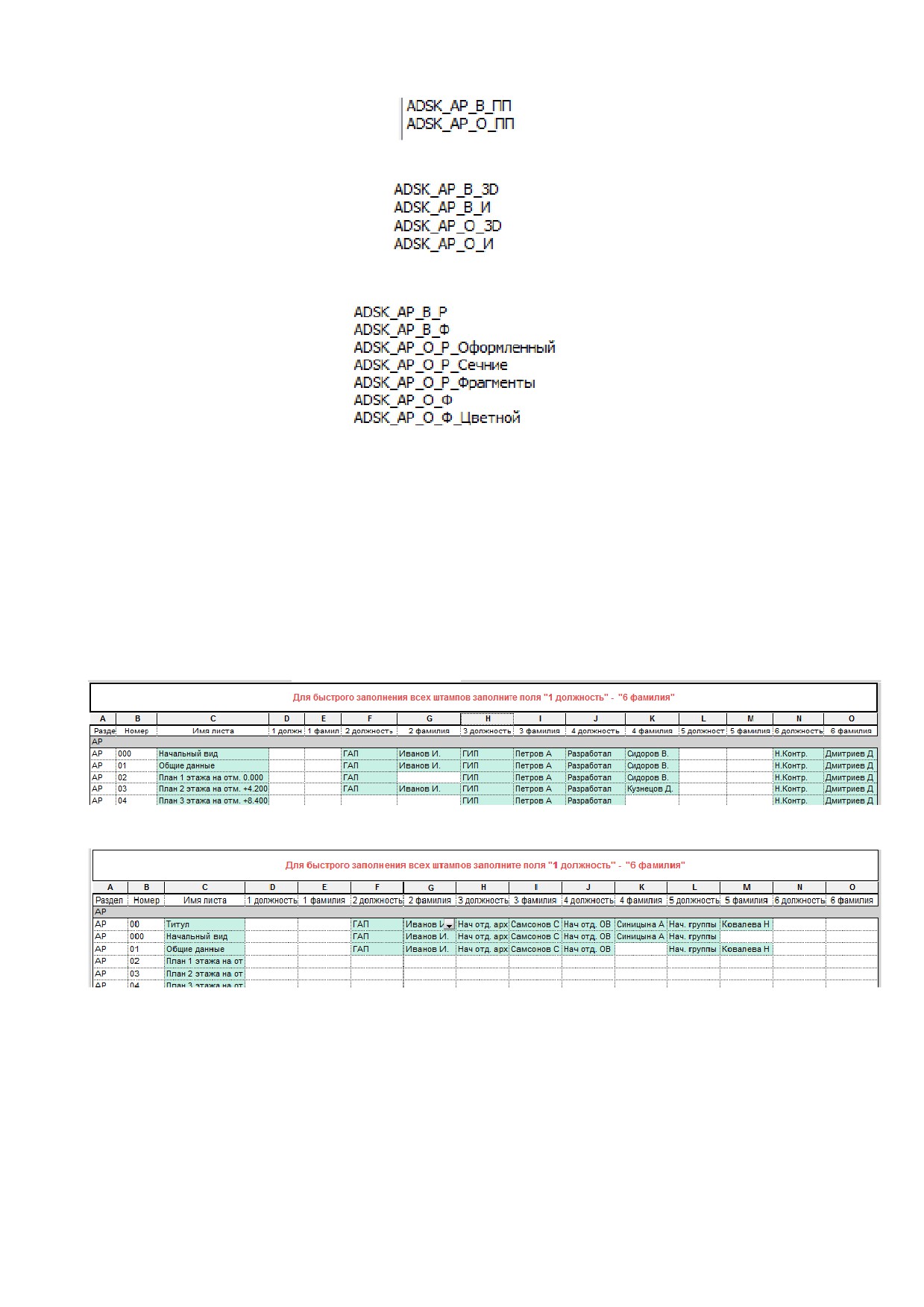

На скриншоте ниже указаны шаблоны потолков:

Дополнительно созданы шаблоны для 3D видов:

Шаблоны видов для разрезов, и фасадов представлены на скриншоте ниже.

Во всех шаблонах вида настроена видимость / графика категорий и фильтры видимости

элементов. Шаблоны могут служить отправной точкой для формирования пользовательских

шаблонов видов, облегчающих решение проектных задач.

2.3.2 Спецификации

2.3.2.1. Штамп. Ведомости для заполнения штампов

Для ускорения процесса заполнения основной надписи и дополнительных граф согласования, в

шаблоне созданы две вспомогательные ведомости:

«В_Штамп_Заполнение данных»

«В_Штамп согласования_Заполнение данных»

Во вспомогательных таблицах удобно заполнять должности, фамилии.

Для визуального контроля незаполненных полей настроены предупреждения (условное

форматирование таблицы):

● если значение не заполнено, то фон ячейки будет белым;

● при заполненном значении - фон ячейки окрашивается зеленым цветом.

2.3.2.2. Виды. Ведомость для управления видами.

Для контроля и упрощения управления видами в шаблоне создана вспомогательная ведомость

«В_Виды_Список»

С помощью этой ведомости удобно отслеживать виды, размещенные на листах, их масштаб,

заголовки на листе и пр.

Для облегчения обнаружения видов, размещенных на листах, настроены предупреждения

(условное форматирование таблицы):

● для видов, которые размещены на листах фон ячеек столбца «Имя вида» окрашивается

зеленым.

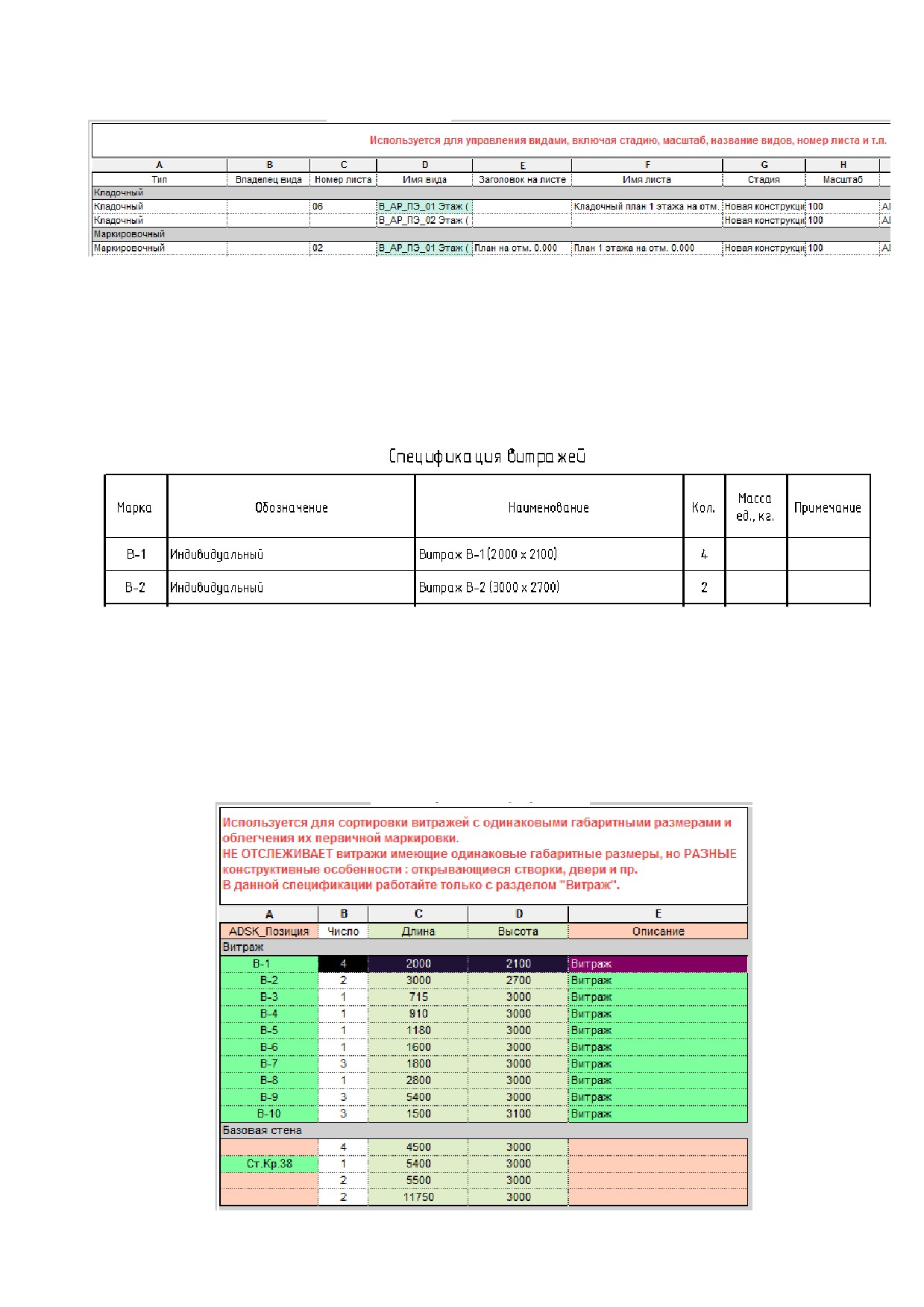

2.3.2.3. Витражи. Спецификация витражей

Спецификация витражей создается с помощью спецификации «О_АР_Спецификация витражей»

Информация, попадающая в эту таблицу, является результатом заполнения параметров в

витражных стенах. Для облегчения заполнения созданы две вспомогательные спецификации:

●

«В_Витражи-01_Сортировка»

●

«В_Витражи-02_Заполнение данных»

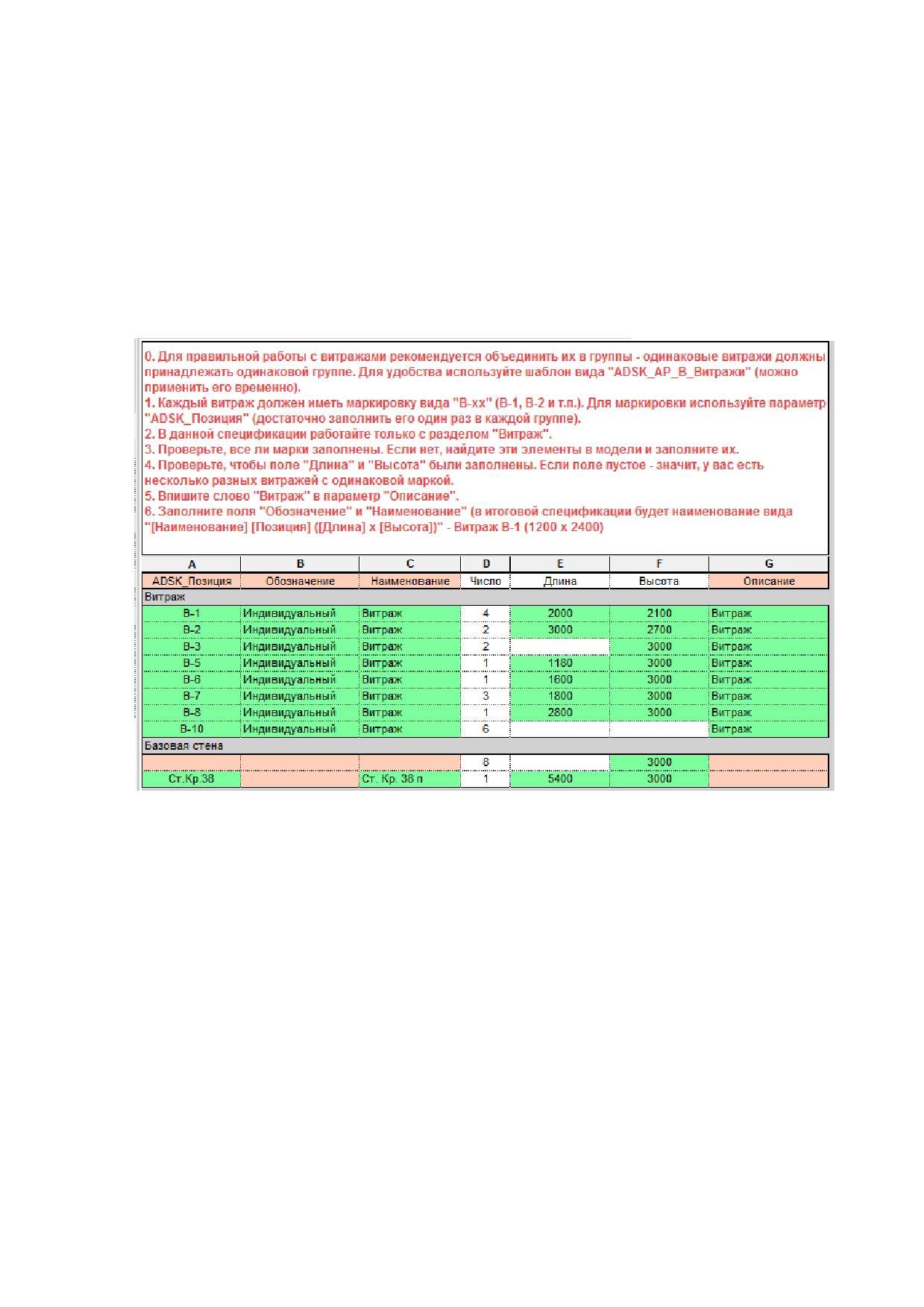

Спецификация «В_Витражи-01_Сортировка» служит для первичной сортировки и группирования

витражей по совпадающим габаритам высоты и длины, и позволяет ориентировочно оценить

начальное количество уникальных экземпляров.

Дополнительная информация содержится в шапке таблицы. Данная таблица группирует витражи

по их геометрическим размерам. В проекте два одинаковых по габаритам витража могут иметь

различные конструктивные отличия и должны различаться маркировкой. Поэтому не стоит сразу

же заполнять значения в столбце «ADSK_Позиция», так как существует вероятность

замаркировать совпадающей маркой отличающиеся друг от друга витражи.

Рекомендуется выделить строку в ведомости, переключиться на 3d Вид и воспользоваться

командой «Изолировать элемент». На виде останутся только выделенные витражи, что

значительно упростит визуальный осмотр и поиск отличий. И лишь убедившись, что различия

отсутствуют, можно заполнить значение параметра «ADSK_Позиция».

Спецификация «В_Витражи-02_Заполнение данных» служит для заполнения данных, визуального

контроля и поиска ошибок.

В спецификации удобно заполнять значения параметров, а также контролировать правильность

ранее введенных данных.

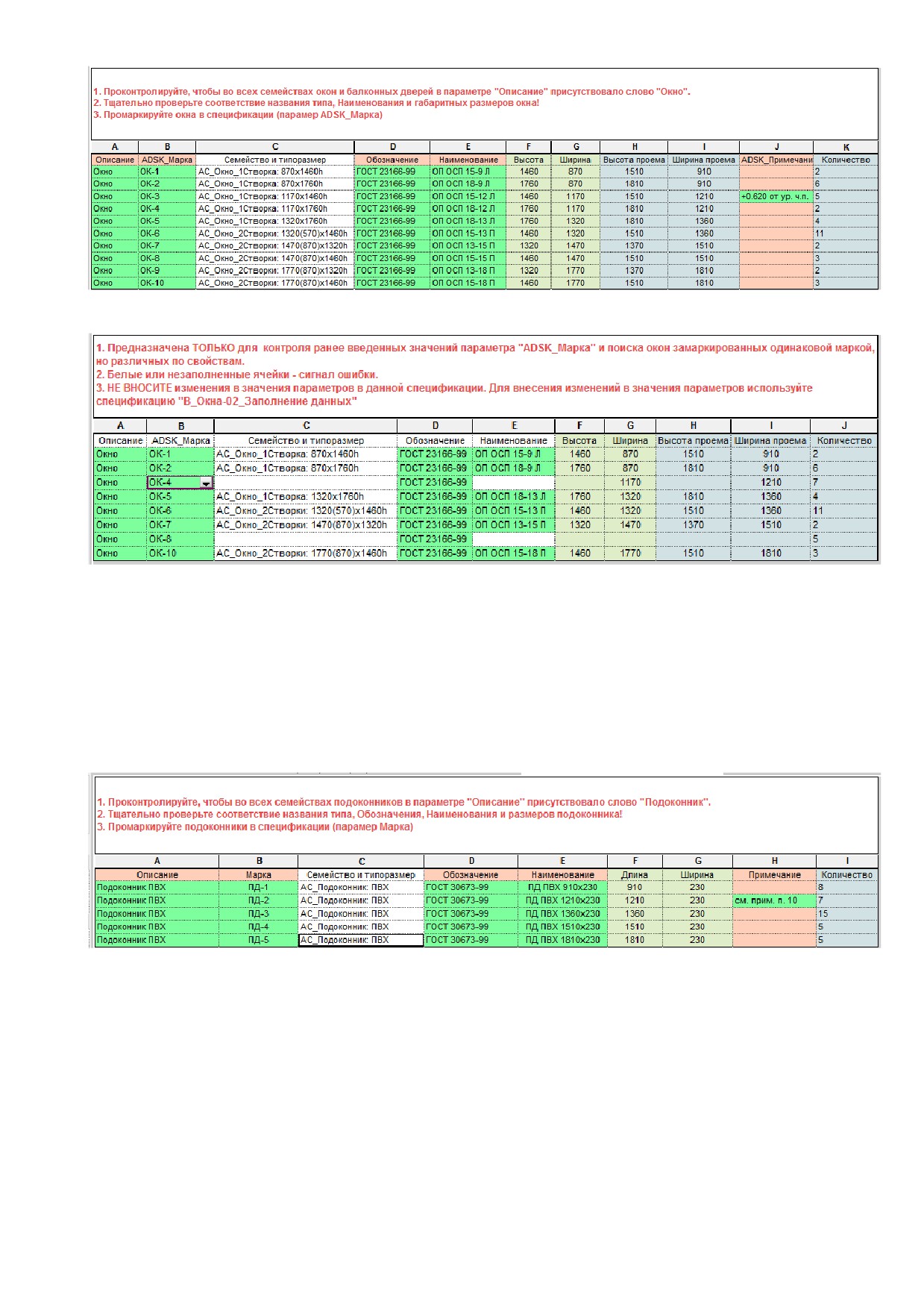

«Норма» для витража - зеленый фон в ячейках и отсутствие белых незаполненных ячеек. При

наличии пустых ячеек с белым фоном - проверьте правильность маркировки.

2.3.2.4. Двери. Спецификация элементов заполнения дверных

проемов

Спецификация дверей создается с помощью спецификации «О_АР_01 Этаж_Спецификация

элементов заполнения дверных проемов»

Для получения поэтажной спецификации дверей по ГОСТ используйте спецификацию

«О_АР_Спецификация элементов заполнения дверных проемов поэтажная»

Данные в этих спецификациях являются результатом заполнения вспомогательных

спецификаций:



«В_Двери-01_Для поэтажной»



«В_Двери-02_Заполнение данных»



«В_Двери-03_Проверка маркировки»

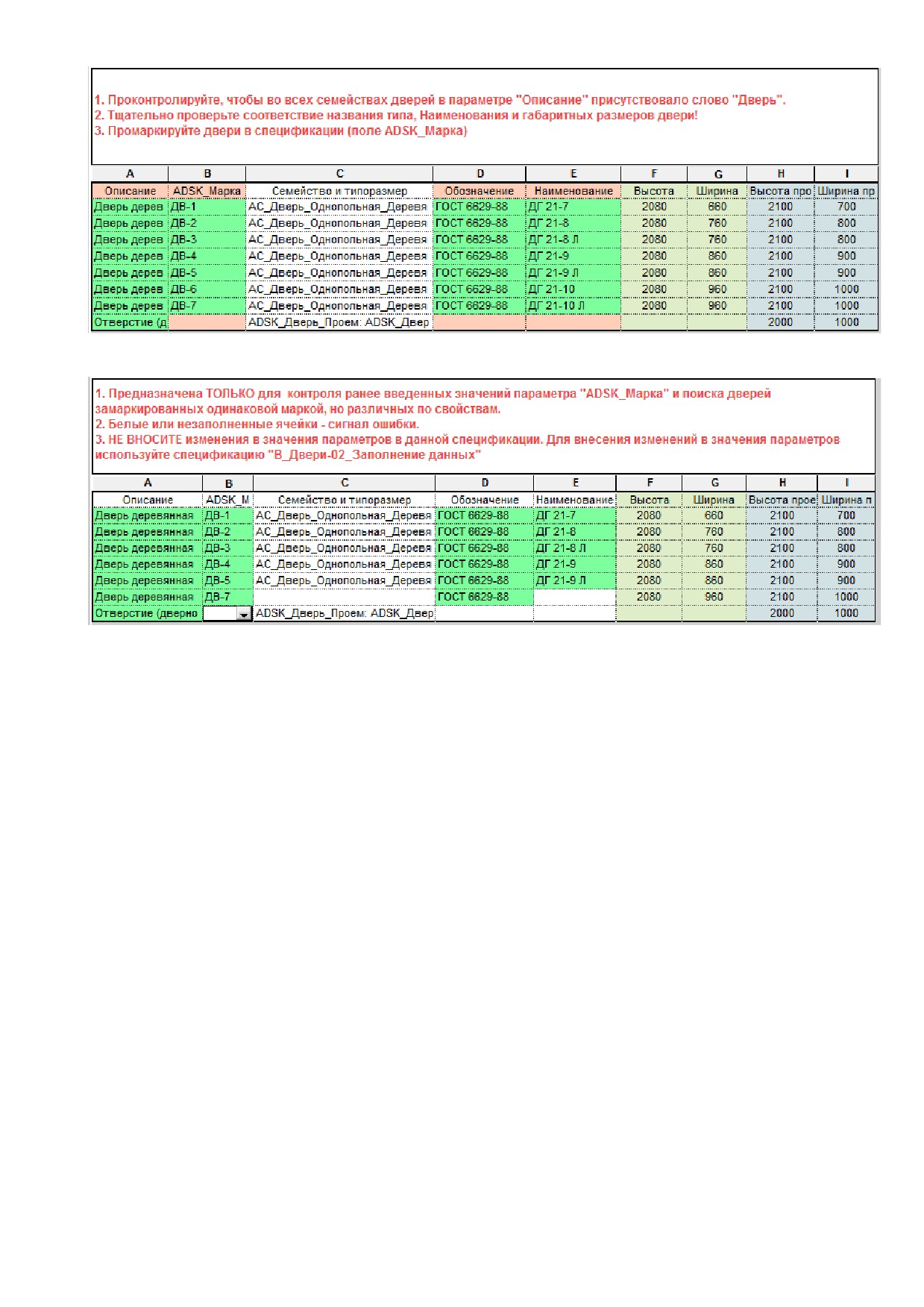

При работе над составлением спецификации дверей следует придерживаться следующей

очередности действий:

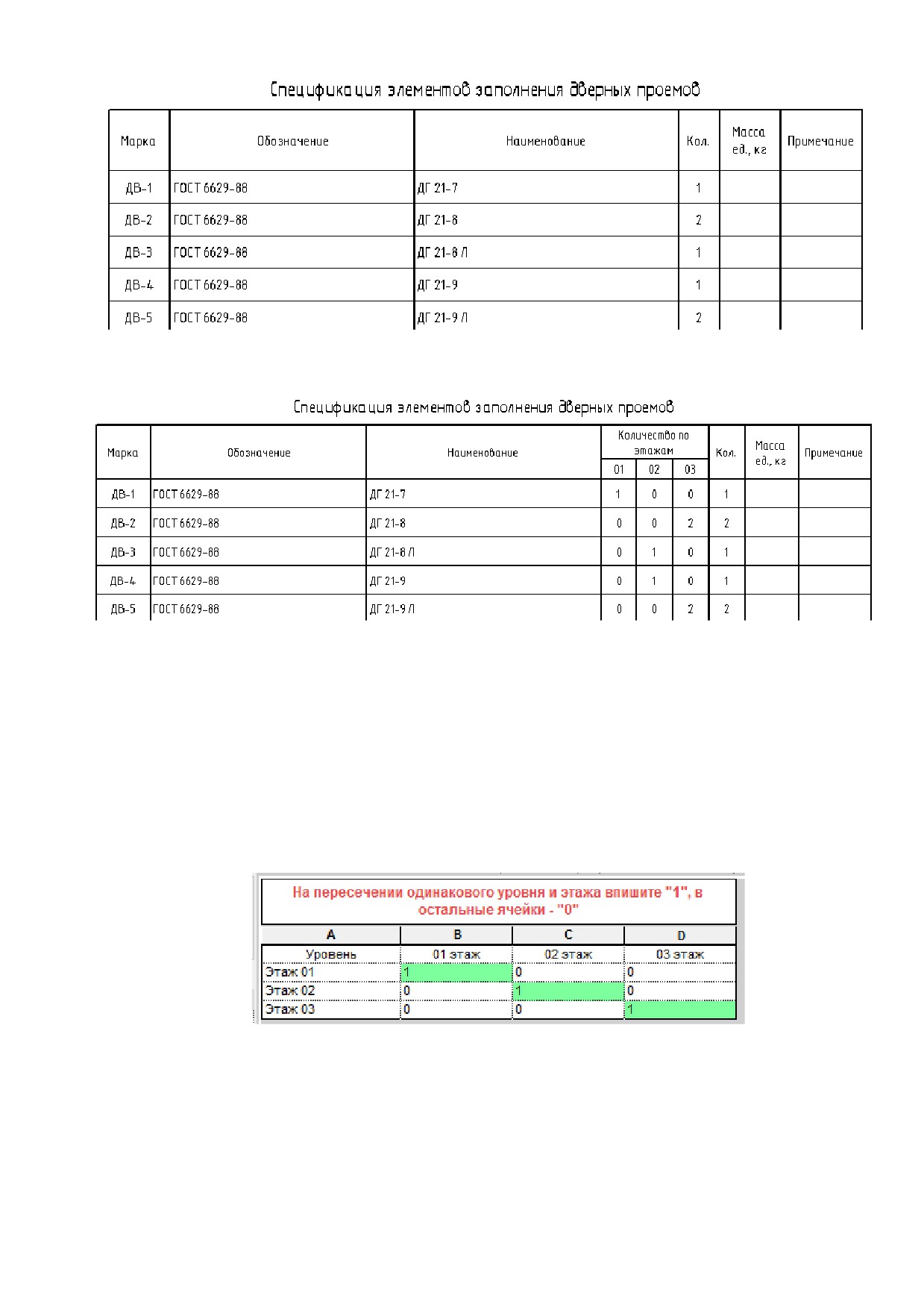

1. Заполните вспомогательную спецификацию «В_Двери-01_Для поэтажной» вписав

значения нулей и единиц согласно указаниям в шапке таблицы.

Для визуального контроля введенных значений, у таблицы настроено условное форматирование:

ячейки с 1 окрашиваются зеленым. Вы должны получить «лесенку» из зеленых ячеек.

2. Заполните информацию в спецификации «В_Двери-02_Заполнение данных»

3. Для контроля маркировки используйте таблицу «В_Двери-03_Проверка маркировки»

Для визуального контроля введенных значений и поиска ошибок, у таблицы настроено условное

форматирование, «нормой» является зеленый цвет фона ячейки.

Сортировка и группирование дверей в данной спецификации настроена по параметрам

«Описание» и «ADSK_Марка», поэтому при наличии дверей, имеющих одинаковую марку

(значение параметра «ADSK_Марка»), но отличающихся по остальным параметрам, результатом

группирования будут пустые ячейки на месте различающихся параметров. В этом случае следует

вернуться обратно в спецификацию «В_Двери-02_Заполнение данных» и внести изменения.

2.3.2.5. Несколько категорий

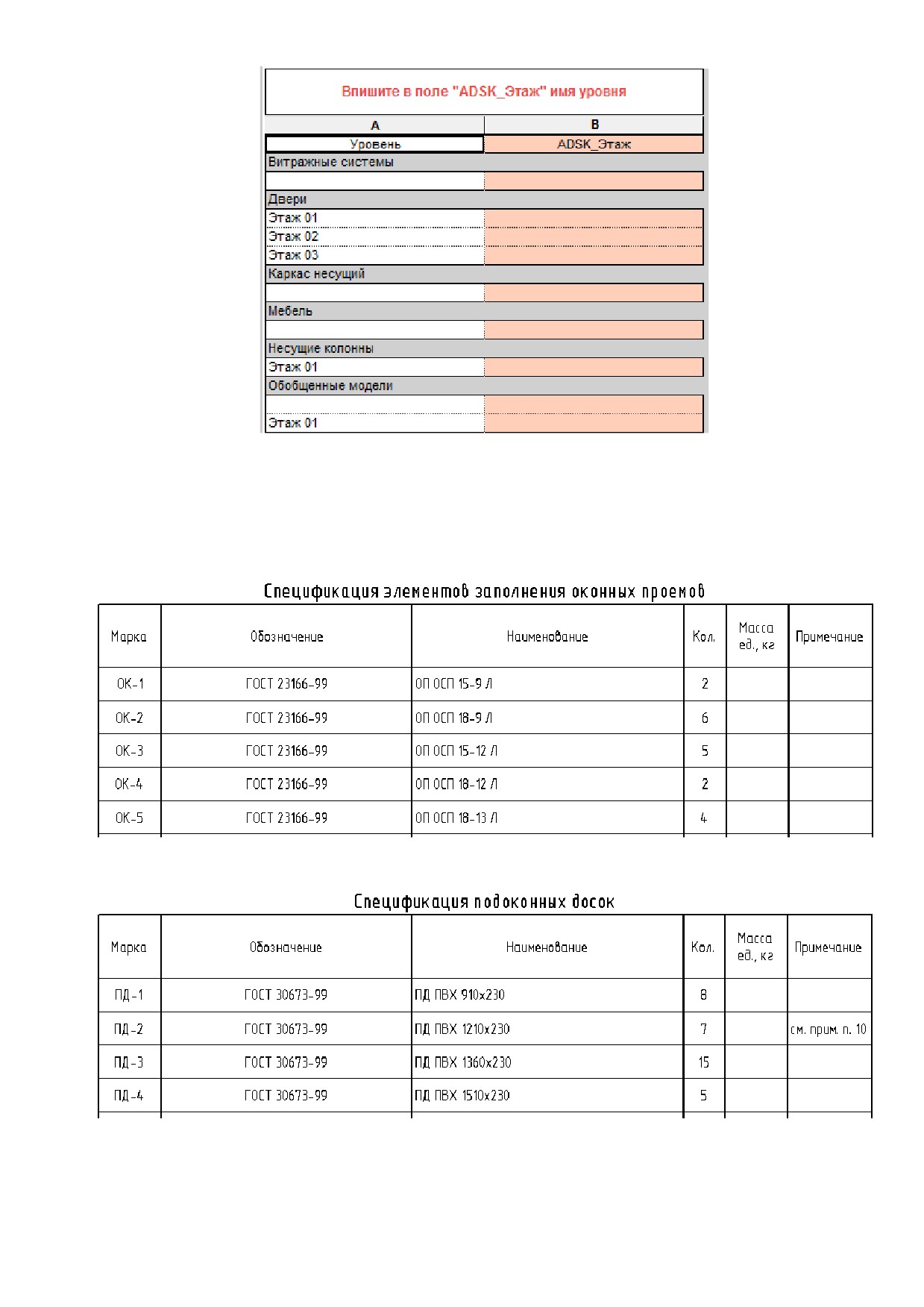

Вспомогательная спецификация «В_Этаж_Несколько категорий» служит для быстрого

заполнения значений параметра «ADSK_Этаж» для множества объектов различных категорий.

Параметр «ADSK_Этаж» используется для фильтрации по этажам объектов, не имеющих

параметров «Уровень» или «Базовая зависимость»

2.3.2.6. Окна. Подоконники. Спецификация элементов

заполнения оконных проемов

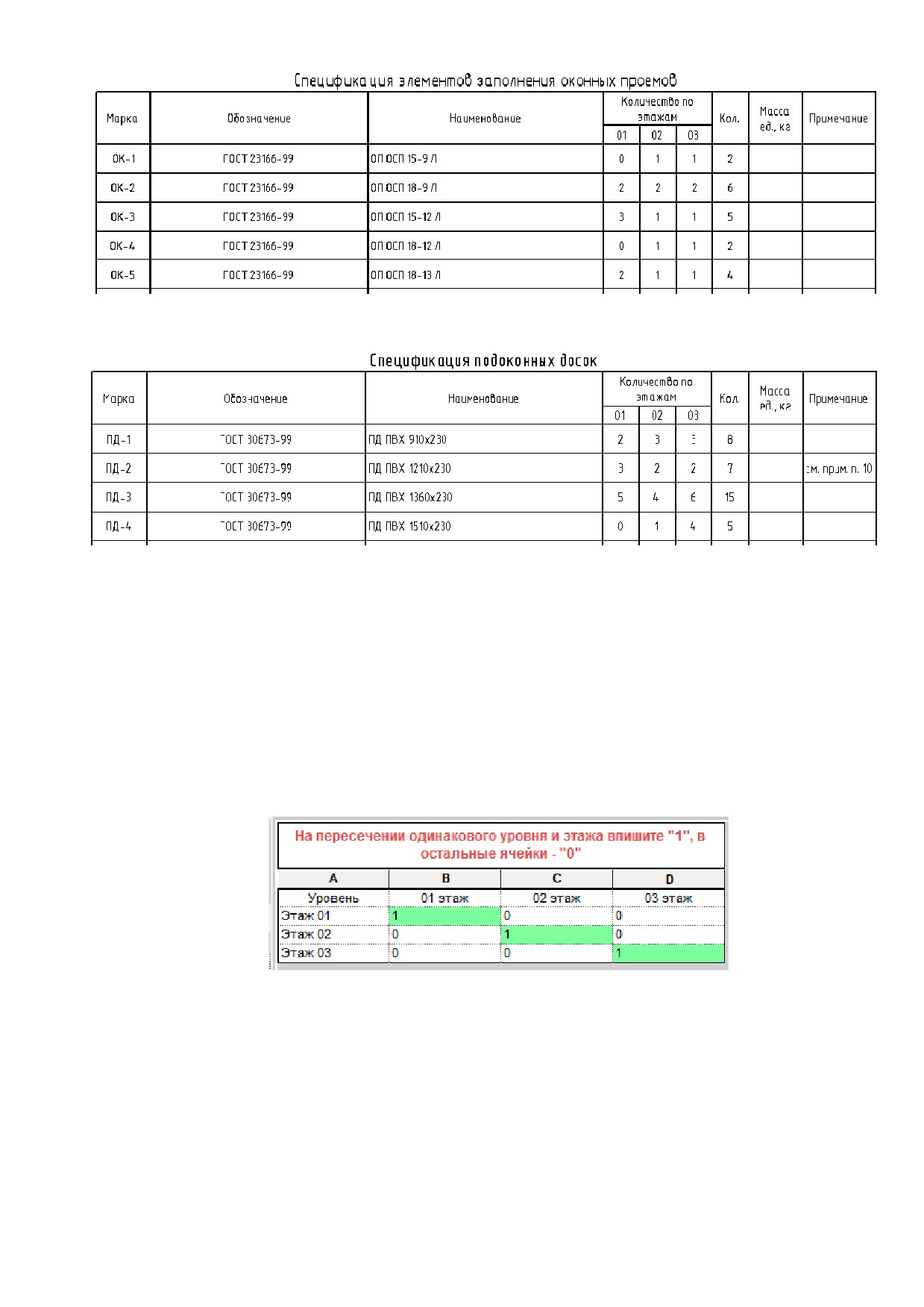

Спецификации окон и подоконников создаются с помощью спецификаций:

«О_АР_01 Этаж_Спецификация элементов заполнения оконных проемов»

«О_АР_01 Этаж_Спецификация подоконных досок»

Для получения поэтажных спецификаций окон п подоконных досок по ГОСТ используйте

спецификации «О_АР_Спецификация элементов заполнения оконных проемов поэтажная»

«О_АР_Спецификация подоконных досок поэтажная»

Данные в этих спецификациях являются результатом заполнения вспомогательных

спецификаций:

●

«В_Окна-01_Для поэтажной»

●

«В_Окна-02_Заполнение данных»

●

«В_Окна-03_Проверка маркировки»

●

«В_Подоконники-04_Заполнение данных»

При работе над составлением спецификации окон и подоконников следует придерживаться

следующей очередности действий:

1. Заполните вспомогательную спецификацию «В_Окна-01_Для поэтажной» вписав значения

нулей и единиц согласно указаниям в шапке таблицы.

Для визуального контроля введенных значений, у таблицы настроено условное форматирование:

ячейки с 1 окрашиваются зеленым. Вы должны получить «лесенку» из зеленых ячеек.

2. Заполните информацию в спецификации «В_Окна-02_Заполнение данных»

3. Для контроля маркировки используйте таблицу «В_Окна-03_Проверка маркировки»

Для визуального контроля введенных значений и поиска ошибок, у таблицы настроено условное

форматирование, «нормой» является зеленый цвет фона ячейки.

Сортировка и группирование окон в данной спецификации настроена по параметрам «Описание»

и «ADSK_Марка», поэтому при наличии окон имеющих одинаковую марку (значение параметра

«ADSK_Марка»), но отличающихся по остальным параметрам, результатом группирования будут

пустые ячейки на месте различающихся параметров. В этом случае следует вернуться обратно в

спецификацию «В_Окна-02_Заполнение данных» и внести изменения.

3. Заполните спецификацию «В_Подоконники-04_Заполнение данных»

2.3.2.7. Отделка фасада

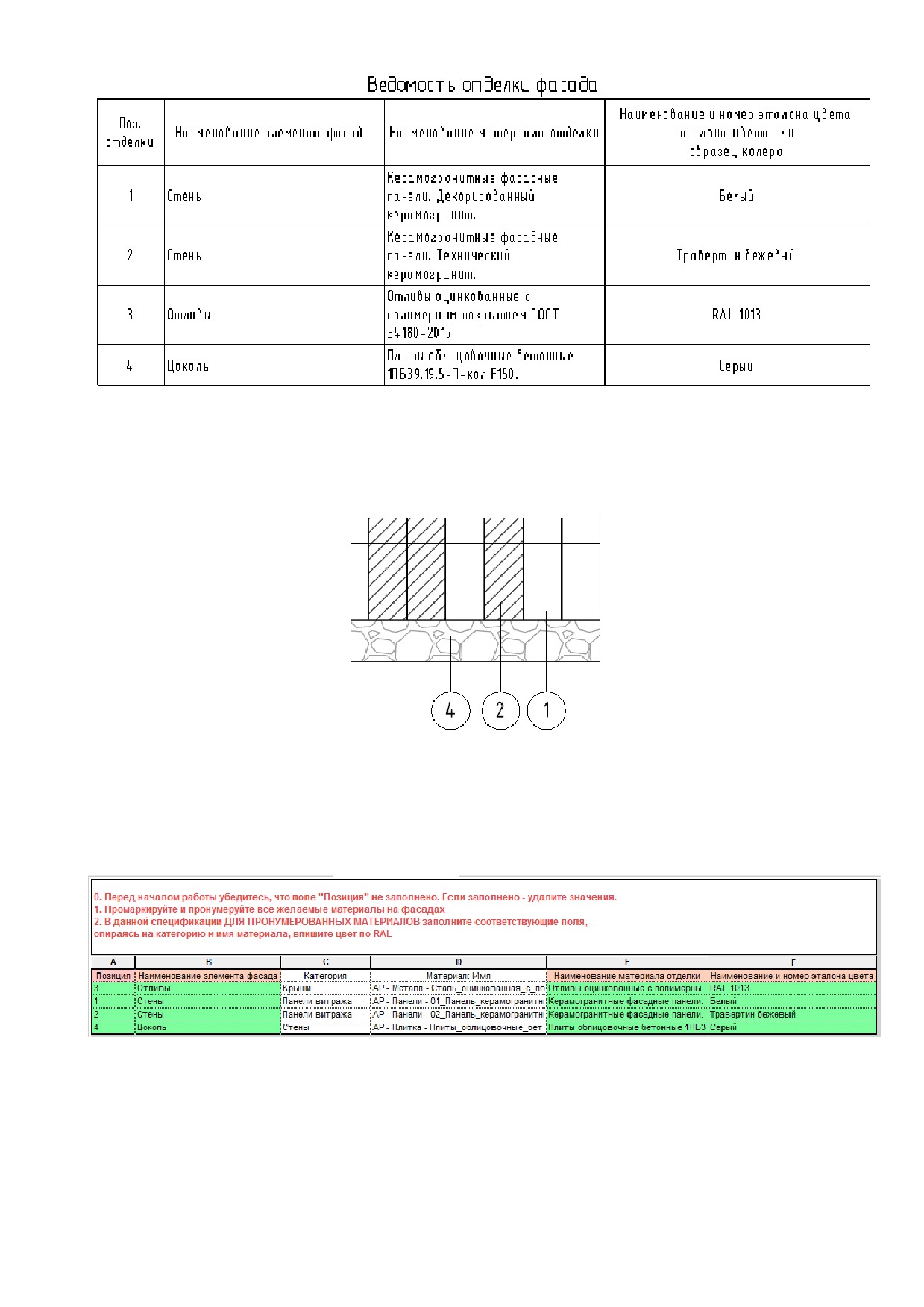

Ведомость отделки фасада создается с помощью спецификации «О_АР_Ведомость отделки

фасада»

Для получения спецификации такого вида для пользователя рекомендуется следующий порядок

действий:

1.С помощью команды «Марка материала» промаркируйте на фасаде требуемые элементы

здания. Изначально, марка материала не будет содержать заполненных значений - заполните их.

2. Перейдите к спецификации «В_Отделка-фасад». Материалы, у которых при маркировке

элементов фасада были заполнены значения марки «ADSK_Марка_Материала», будут содержать

заполненные ячейки в столбце «Позиция» (фон ячейки будет залит зеленым). Заполните

значения столбцов «Наименование элемента фасада», «Наименование материала отделки» и

«Наименование и номер эталона цвета» согласно вашим проектным задачам.

Полы (перекрытия)

В шаблоне реализовано два наиболее распространенных метода получения ведомости полов:

 метод через физическое моделирование полов-перекрытий в объеме помещения.

 метод, при котором тип конструкции пола вносится в объект «Помещение»

При случае выбора метода с физическим моделированием полов, ведомость полов создается с

помощью спецификации «О_АР_Экспликация полов_перекрытия».

Данная спецификация формируется в результате заполнения ключевой спецификации «В_Полы-

перекрытия-01_Стили полов_Ключевая» и ряда вспомогательных спецификаций:



«В_Полы-перекрытия-02_Заполнение типа пола»



«В_Полы-перекрытия-03_Имена помещений по типам пола»



«В_Полы-перекрытия-03_Номера помещений по типам пола»

Для получения требуемого результата, пользователю следует придерживаться следующей

последовательности действий:

1. По контуру помещения создайте перекрытие - условный пол, воспользовавшись типом

перекрытия «ADSK_Пол_Условный_80» как основой, для создания условных полов

различной толщины. В свойствах экземпляра пола в параметре «Помещение_Имя»,

пропишите имя помещения, в котором находится условный пол. В параметре

«ADSK_Номер помещения квартиры» пропишите номер помещения, в котором находится

условный пол.

2. В ключевой ведомости ««В_Полы-перекрытия-01_Стили полов_Ключевая» заполните

значения столбцов «Тип отделки пола» и «Отделка пола». В ячейки столбца «Данные

элементов пола» внесите описание слоев конструкции пола.

3. Воспользовавшись легендой «В_Легенда полов» как основой, создайте ваши собственные

схемы конструкций полов. А затем, щелкнув правой кнопкой мыши по имени легенды в

диспетчере проекта, сохраните их в проекте как изображение, присвоив требуемые имена.

4. В ключевой ведомости ««В_Полы-перекрытия-01_Стили полов_Ключевая» заполните

значения столбцов «Схема пола» внеся туда ранее сохраненные изображения.

5. В вспомогательной спецификации «В_Полы-перекрытия-02_Заполнение типа пола»

заполните типы пола у соответствующих перекрытий.

В спецификации настроено условное форматирование, и перекрытия, не имеющие

присвоенного типа пола, подсвечиваются оранжевым. «Нормой» является зеленый цвет

фона ячейки.

6. Перенесите значения из временных спецификаций «В_Полы-перекрытия-03_Номера

помещений по типам пола» (и «В_Полы-перекрытия-03_Имена помещений по типам пола»

если требуется) в ячейки «Список номеров помещений» и «Список имен помещений»

Результатом будет являться заполненная спецификация ««О_АР_Экспликация

полов_перекрытия».

2.3.2.8. Полы (помещения)

В случае выбора метода, при котором тип конструкции пола вносится в объект «Помещение»,

ведомость полов формируется с помощью спецификации «О_АР_Экспликация полов».

100

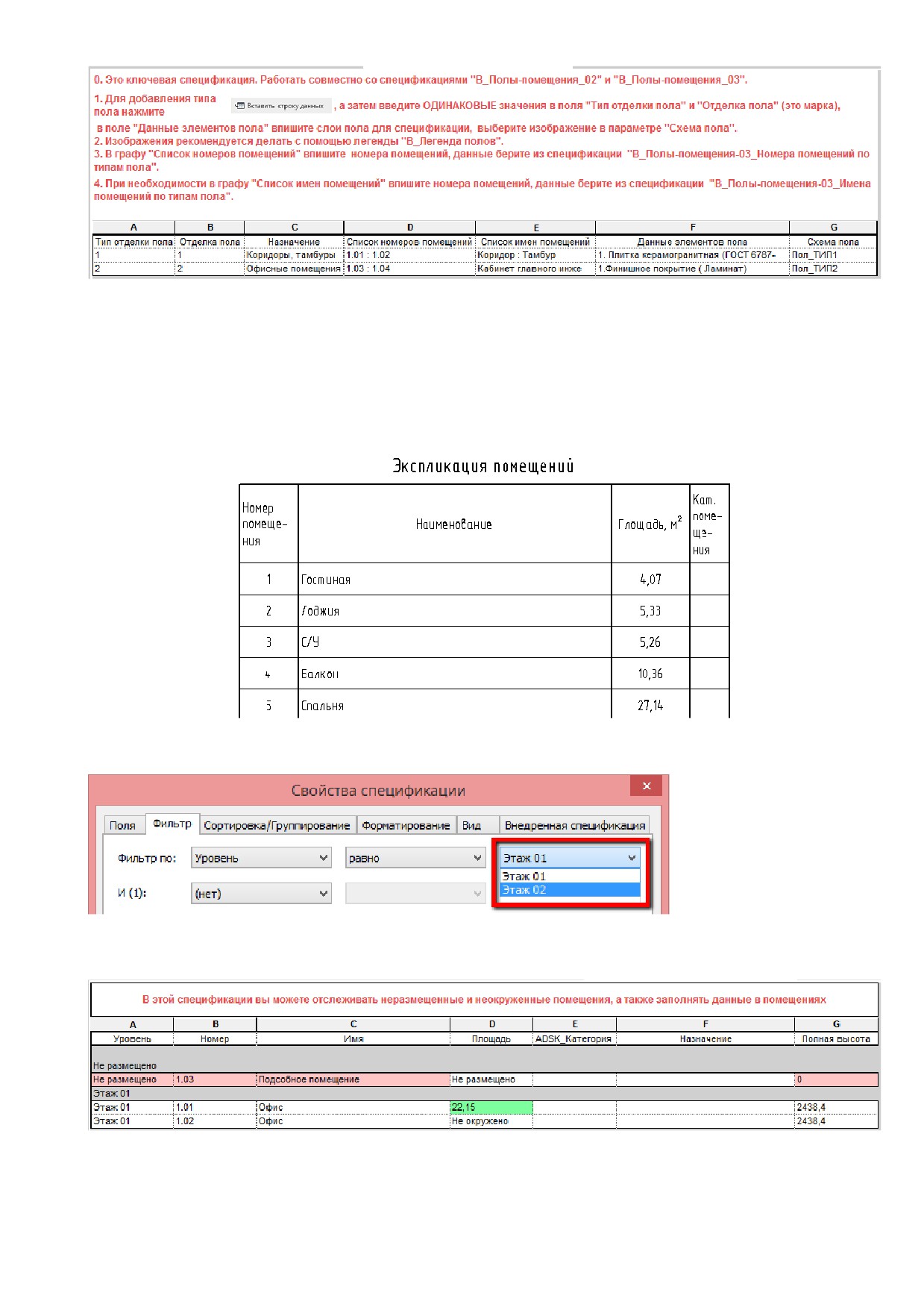

Данная спецификация формируется в результате заполнения ключевой спецификации «В_Полы-

помещения-01_Стили полов_Ключевая» и ряда вспомогательных спецификаций:



«В_Полы-помещения-02_Заполнение типа пола»



«В_Полы-помещения-03_Имена помещений по типам пола»



«В_Полы-помещения-03_Номера помещений по типам пола»

Для получения требуемого результата пользователю следует придерживаться следующей

последовательности действий:

1. В ключевой ведомости «В_Полы-помещения-01_Стили полов_Ключевая» заполните

значения столбцов «Тип отделки пола» и «Отделка пола». В ячейки столбца «Данные

элементов пола» внесите описание слоев конструкции пола.

2. Воспользовавшись легендой «В_Легенда полов» как основой, создайте ваши собственные

схемы конструкций полов. А затем, щелкнув правой кнопкой мыши по имени легенды в

диспетчере проекта, сохраните их в проекте как изображение, присвоив требуемые имена.

101

3. В ключевой ведомости «В_Полы-помещения-01_Стили полов_Ключевая» заполните

значения столбцов «Схема пола» внеся туда ранее сохраненные изображения.

4. В вспомогательной спецификации «В_Полы-помещения-02_Заполнение типа пола»

заполните типы пола у соответствующих помещений.

В спецификации настроено условное форматирование, и помещения, не имеющие

присвоенного типа пола, подсвечиваются оранжевым. «Нормой» является зеленый цвет

фона ячейки.

5. Перенесите значения из временных спецификаций «В_Полы-помещения-03_Номера

помещений по типам пола» (и «В_Полы-помещения-03_Имена помещений по типам пола»

если требуется) в ячейки «Список номеров помещений» и «Список имен помещений»

102

Результатом будет являться заполненная спецификация ««О_АР_Экспликация полов».

2.3.2.9. Помещения. Экспликация помещений

Экспликация помещений создаётся с помощью спецификаций типа «О_АР_01 Этаж_Экспликация

помещений».

Для создания спецификации на другой этаж, скопируйте спецификацию и измените настройки

фильтрации:

Для работы с помещениями (наполнение данными, контроль) следует использовать

спецификацию «В_Помещения_Заполнение данных».

Во вспомогательной таблице удобно заполнять категорию помещений, проверять имена

помещений и вписывать Назначение (при необходимости).

103

Для визуального контроля «неразмещённых» и «неокружённых» помещений настроены

предупреждения (условное форматирование таблицы):

 все неразмещённые помещения выделяются розовым цветом;

 если помещение не окружено или не размещено - столбец «Площадь» будет белым;

«Норма» для помещения - зелёная ячейка с площадью.

2.3.2.10. Проемы Отверстия

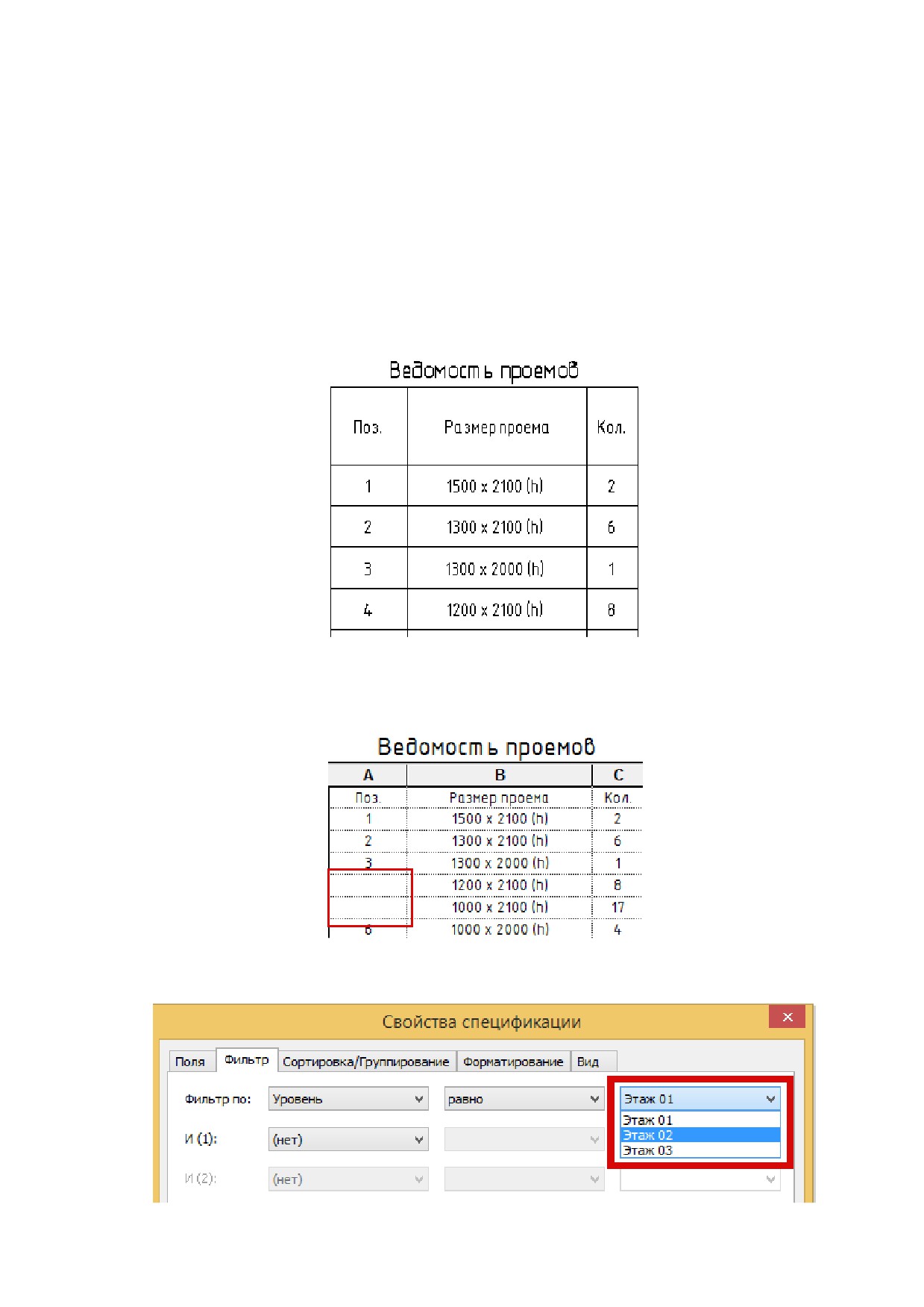

Спецификация проемов создается с помощью спецификации «О_АР_01 Этаж_Ведомость

проемов»

Данная спецификация обрабатывает проемы созданные с помощью семейства

«ADSK_Дверь_Проем»

Изначально столбец «Поз» в данной спецификации будет частично или полностью не заполнен,

так как размещаемые семейства не содержат маркировку позиции. Пользователю следует

заполнить пустые поля, согласно желаемой системе нумерации.

Для создания спецификации проемов для другого этажа, следует скопировать спецификацию и

изменить настройки фильтрации.

104

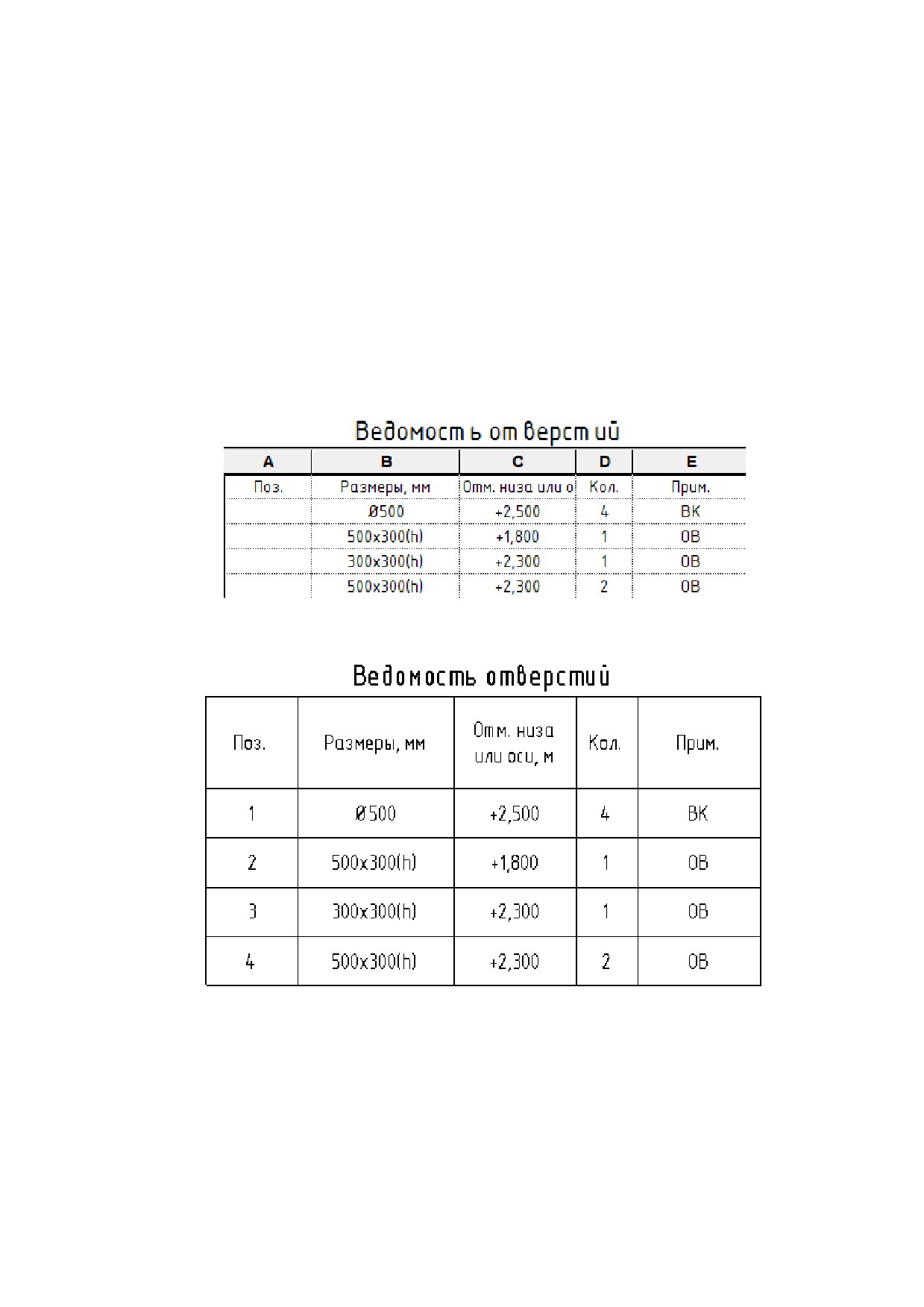

Спецификация отверстий создается с помощью спецификации «О_АР_01 Этаж_Ведомость

отверстий».

Данная спецификация обрабатывает семейства:

● ADSK_НишаПрямоугольная

● ADSK_ОтверстиеКруглое_отНуля

● ADSK_ОтверстиеКруглое_отУровня

● ADSK_ОтверстиеПрямоугольное_отНуля

● ADSK_ОтверстиеПрямоугольное_отУровня

Для формирования спецификаций рекомендуется следующий порядок действий:

1. Расставьте отверстия по этажам согласно проектным решениям.

2. Откройте спецификацию «О_АР_01 Этаж_Ведомость отверстий». Изначально столбец

«Поз» в данной спецификации будет частично или полностью не заполнен, так как

размещаемые семейства не содержат маркировку позиции. Пользователю следует

заполнить пустые поля, согласно желаемой системе нумерации.

3. После заполнения столбца «Поз». спецификация приобретет завершенный вид.

2.3.2.11. Спецификация сэндвич-панелей / Спецификация

сэндвич-панелей_Масса

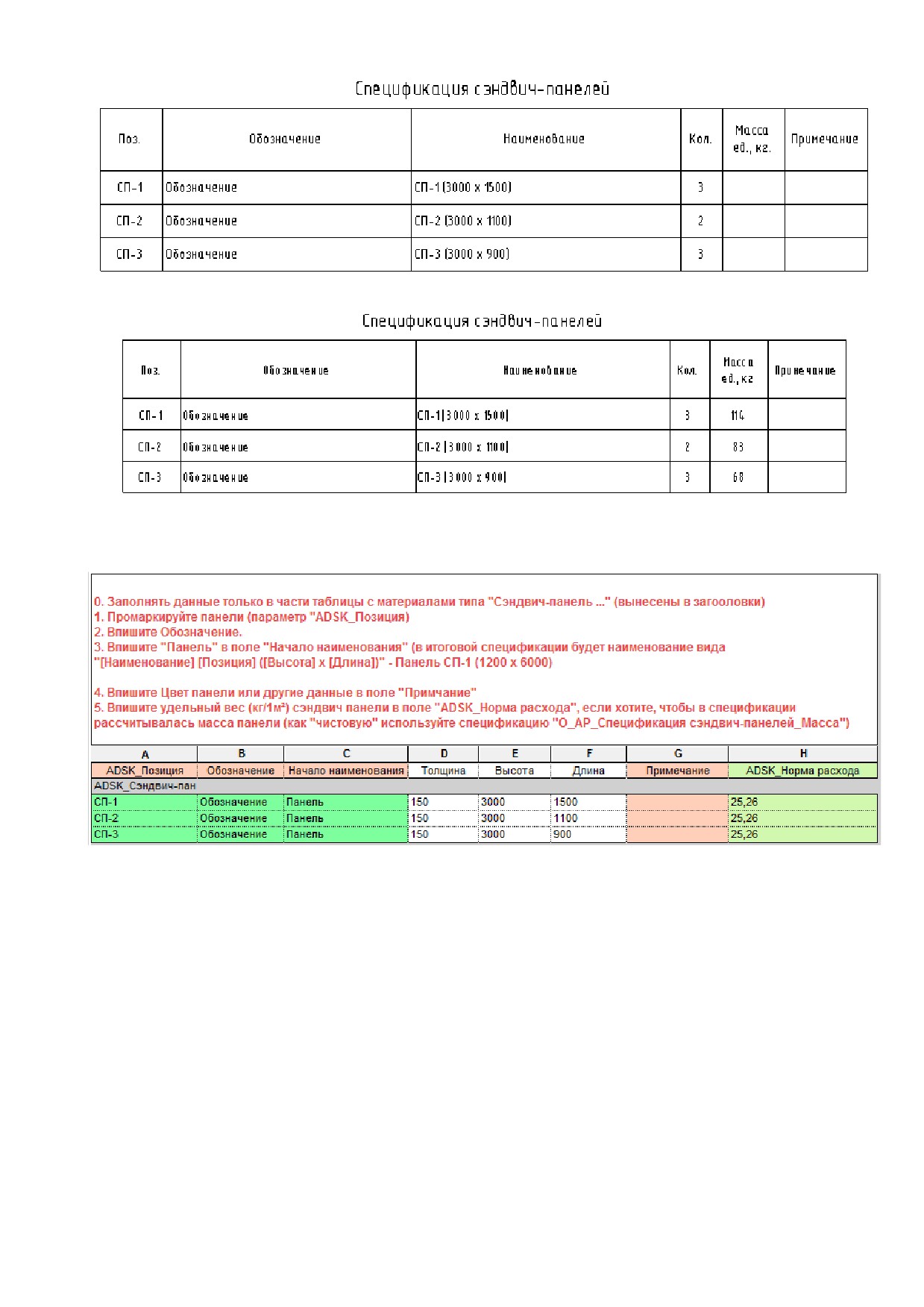

Ведомости сэндвич-панелей создаются с помощью спецификаций «О_АР_Спецификация

сэндвич-панелей» и «О_АР_Спецификация сэндвич-панелей_Масса»

105

Данные в этих спецификациях являются результатом заполнения вспомогательной спецификации

«В_Сэндвич-панели_Заполнение данных»

Данная спецификация облегчает внесение данных в предварительно подготовленные сэндвич-

панели образующиеся в результате разделения стен на «части». В спецификации настроено

условное форматирование, «нормой» является зеленый цвет фона ячейки.

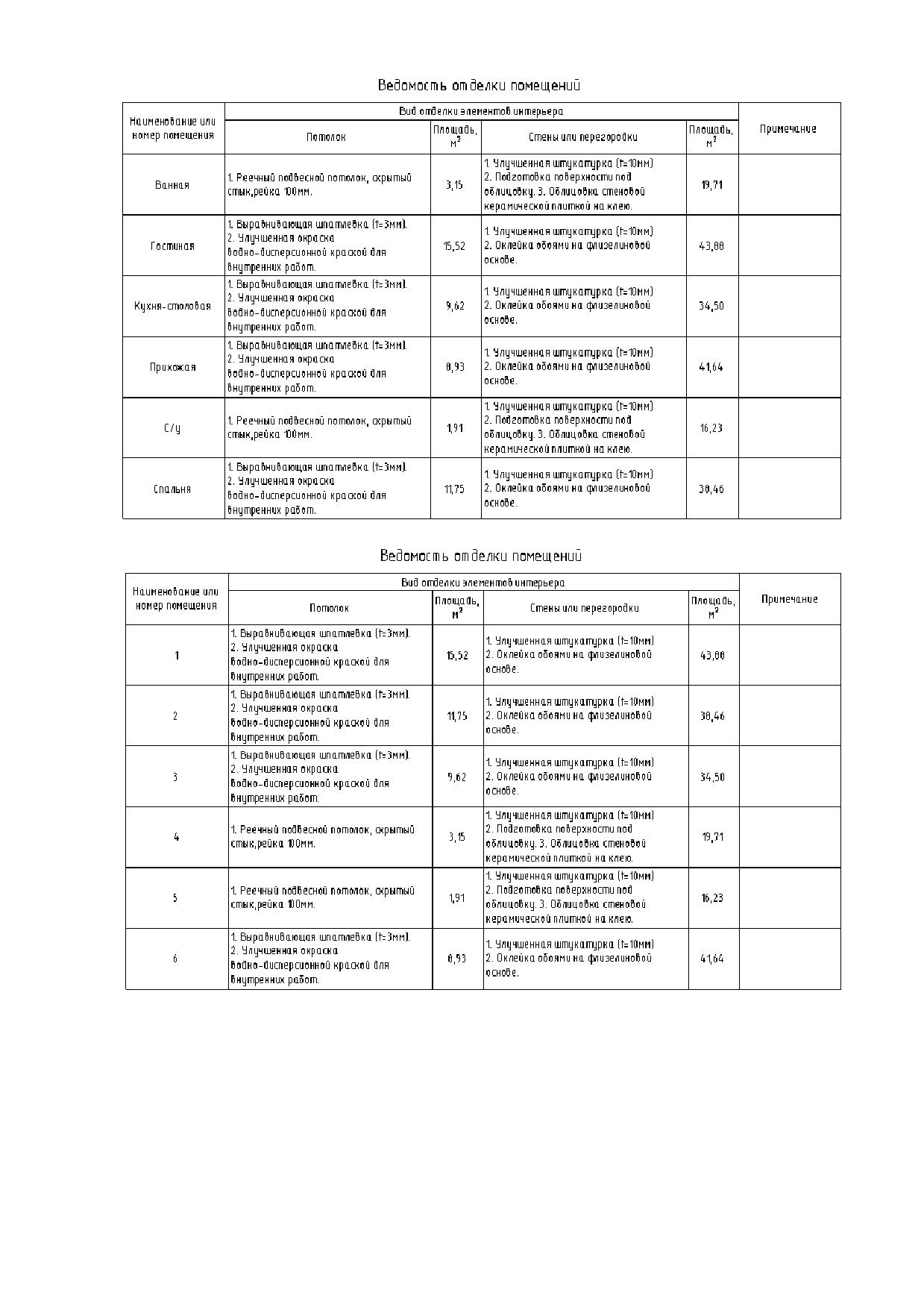

2.3.2.12. Ведомость отделки помещений

Ведомость отделки помещений создается с помощью спецификаций «О_АР_Ведомость отделки

помещений_Имя» и «О_АР_Ведомость отделки помещений_Номер».

106

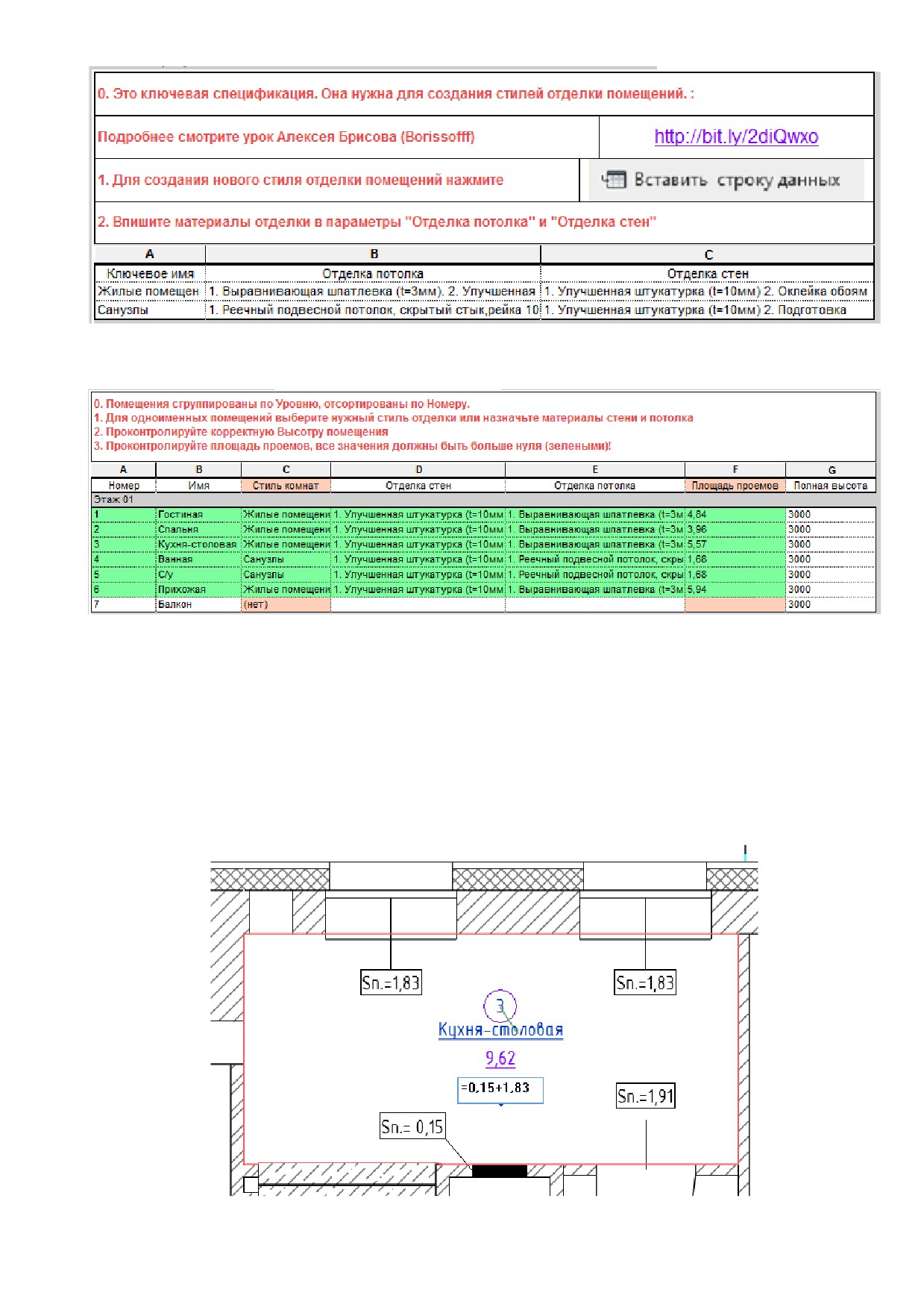

Данные в этих спецификациях являются результатом работы с ключевой спецификацией

«В_Отделка-помещения-01_Стили помещений_Ключевая» и вспомогательной спецификацией

«В_Отделка-помещения-02_Заполнение данных».

В процессе работы с этими спецификациями пользователь должен придерживаться следующей

последовательности действий:

1. Заполните ключевую спецификацию «В_Отделка-помещения-01_Стили

помещений_Ключевая» внеся описание отделки для стен и потолка.

107

2. Заполните спецификацию «В_Отделка-помещения-02_Заполнение данных» назначив

помещениям соответствующие стили комнат

В данной спецификации настроено условное форматирование меняющее фон

заполненных ячеек на зеленый.

3. Заполните у каждого помещения параметр «ADSK_Площадь проемов». Для ускорения

процесса рекомендуется замаркировать помещение маркой «ADSK_Марка_Помещение :

Номер Имя Площадь Площадь проемов», двери и окна замаркировать марками

«ADSK_Марка_Дверь : Экземпляр_Площадь проема_вычисл» и «ADSK_Марка_Окно :

Экземпляр_Площадь проема_вычисл», отверстия маркой «ADSK_Марка_Отверстие :

Экземпляр_Прямоугольное_Площадь проема_вычисл» (для круглых отверстий

подбирается марка с соответствующим описанием в имени типа)

108

Все это позволит видеть площади проемов, относящиеся к данному помещению,

непосредственно на плане. Далее внесите площади проемов, записав выражение суммирования

прямо в марке помещения.

Результатом всех вышеописанных действий будут заполненные спецификации отделки.

2.3.2.13. Спецификации для квартирографии

Для формирования марки квартиры, содержащей основные технико-экономические показатели,

пользователю следует придерживаться следующей очередности действий:

1. Расставьте на плане этажа помещения. Присвойте помещениям имена, позволяющие

точно идентифицировать класс помещения (жилое, нежилое, общее и пр.) по его

названию. Обязательно заполните параметр «ADSK_Номер квартиры». В процессе

заполнения параметра рекомендуется применить к виду цветовую схему «Кварт_Номер

квартиры» для визуального отображения принадлежности помещений к определенным

квартирам.

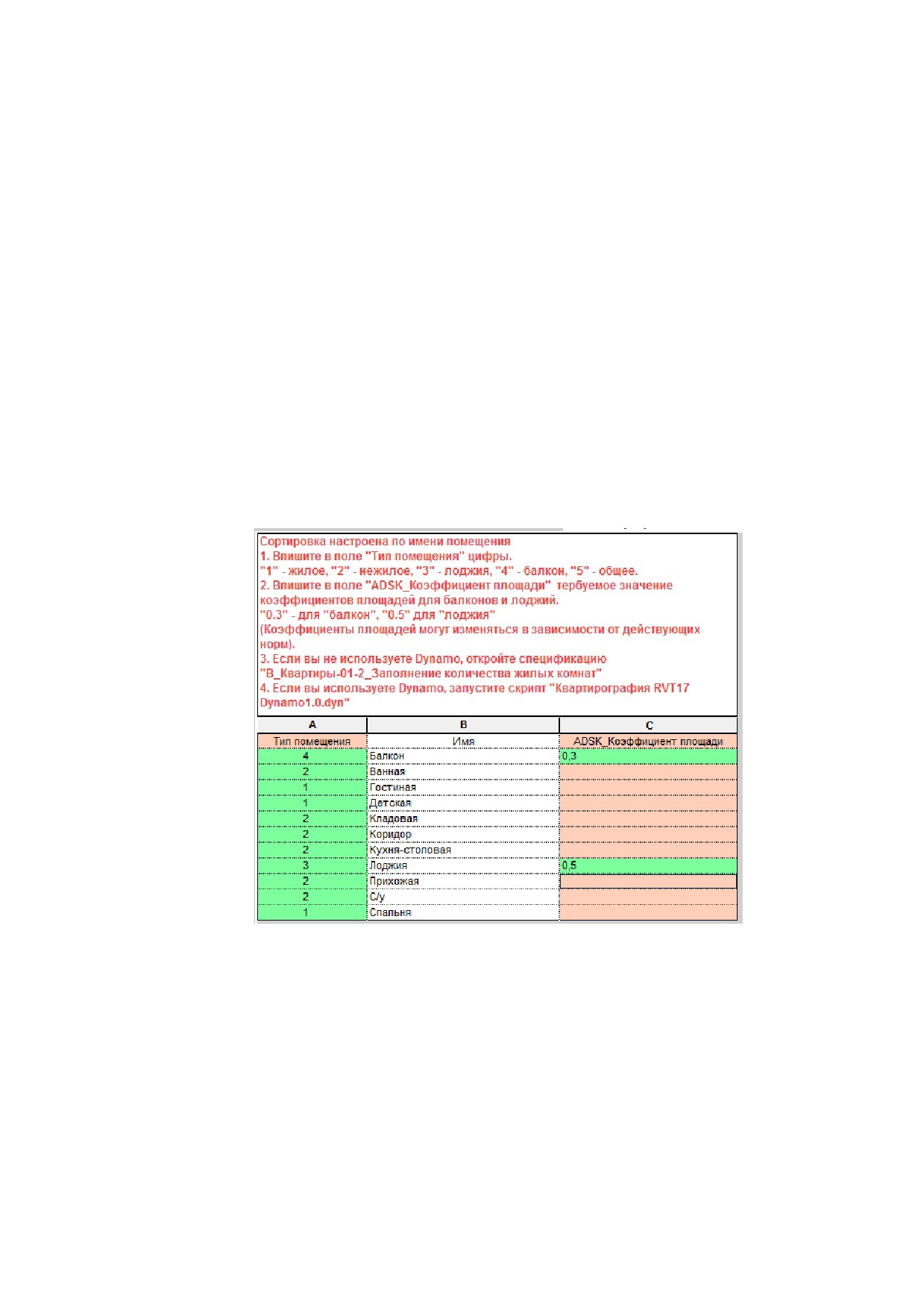

2. Заполните вспомогательную спецификацию «В_Квартиры-01-1_Заполнение типов

помещений» проставив соответствующие цифры в столбце «Тип помещения», в столбце

«ADSK_Коэффициент площади» также пропишите желаемый коэффициент площади для

требуемых помещений.

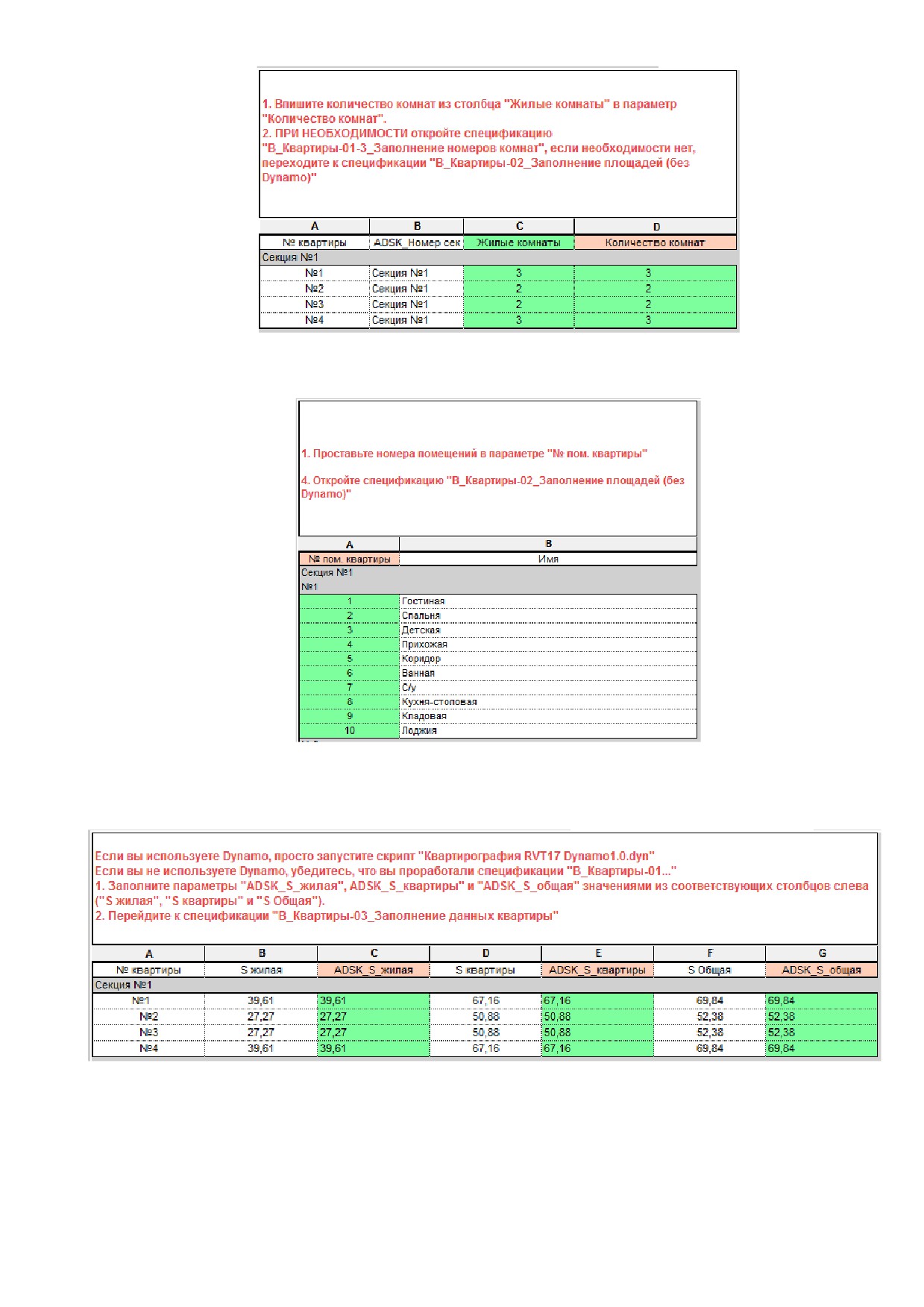

3. Заполните вспомогательную спецификацию «В_Квартиры-01-2_Заполнение количества

жилых комнат (без Dynamo)», прописав в столбец «Количество комнат» число,

совпадающее с значениями столбца «Жилые комнаты»

Если вы используете скрипт Dynamo для квартирографии, идущий в комплекте с

шаблоном, то после запуска скрипта, последующие пункты, вы можете пропустить и

перейти сразу к пункту 7.

109

4. При необходимости заполните вспомогательную спецификацию «В_Квартиры-01-

3_Заполнение номеров комнат»

5. Заполните вспомогательную спецификацию «В_Квартиры-02_Заполнение площадей (без

Dynamo)», вписав значения равные значениям в соседних столбцах. Например для

столбца «ADSK_S_жилая» , впишите такое же значение как и в столбце «S жилая»

6. Разместите марку «ADSK_Марка_Помещение_Квартира» в помещении у которого

параметр «Тип помещения» в таблице «В_Квартиры-01-1_Заполнение типов помещений»

выставлен как «Жилое».

110

7. При необходимости внесения дополнительных данных о помещениях квартирах (

например типов квартиры: студия или «евро», номеров секций и пр.) удобно использовать

вспомогательные спецификаций «В_Квартиры-03_Заполнение данных квартиры» и

«В_Этаж_Помещения».

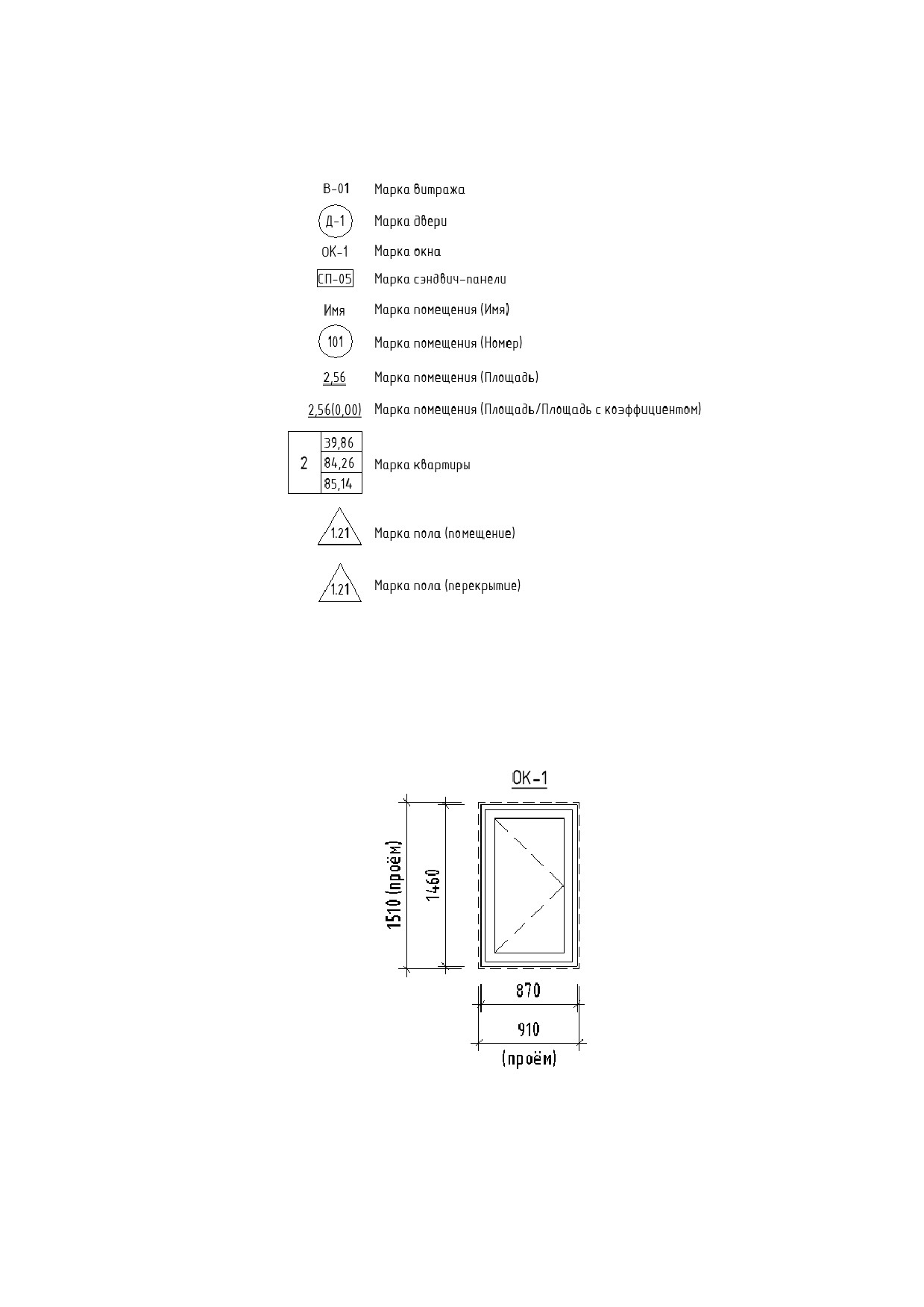

2.3.3 Легенды

2.3.3.1. Легенда стен и перегородок

О_Легенда стен и перегородок_50

Содержит образмеренный типоразмер стены с текстовым описанием слоев.

2.3.3.2. Легенда полов

В_Легенда полов

Вспомогательная легенда. Используется для экспорта эскиза пола в изображение и

последующего использования его в спецификации «О_АР_Экспликация полов» и

«О_АР_Экспликация полов_перекрытия»

111

Шаблон КЖ

3.1. Вкладка «Конструкцииª

3.1.1 Системные семейства

3.1.1.1. Типы Стен

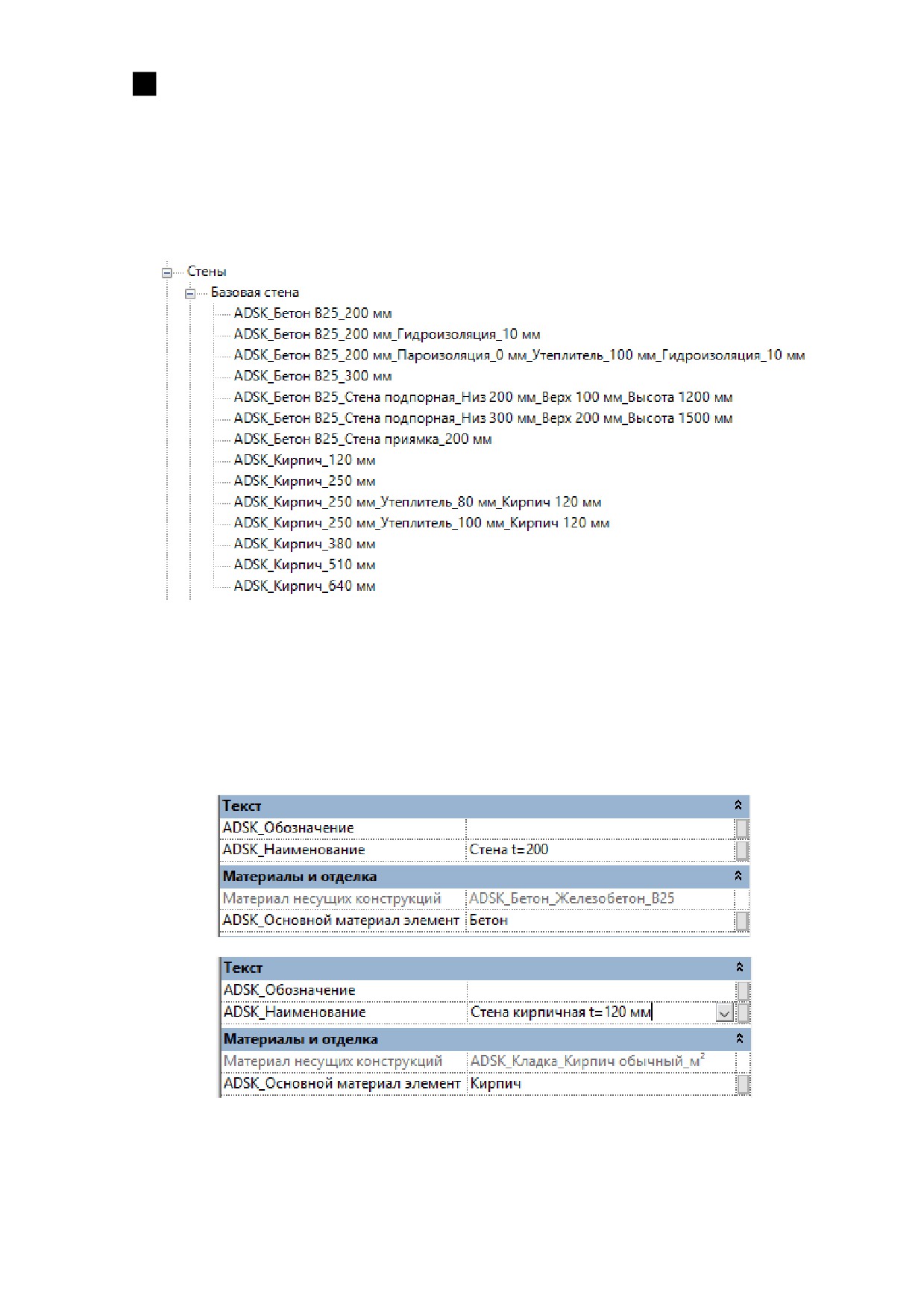

В шаблоне настроены следующие типы стен:

В параметре типа «ADSK_Наименование» прописывают толщину стены по структуре в границах

сердцевины.

В параметре типа «ADSK_Основной материал элемента» прописывают «Бетон» или «Кирпич», в

зависимости от типа стены. Этот параметр используется для фильтров вида (потому что для

параметра «Материал несущих конструкций» нельзя указать условие «содержит»).

Ниже примеры бетонной стены, с толщиной структуры 200 мм и кирпичной стены, с толщиной

структуры 120 мм.

В параметре типа «ADSK_Наименование» также можно прописать свои текстовые примечания,

которые будут отображаться в спецификациях к схемам расположения ЖБ конструкций.

113

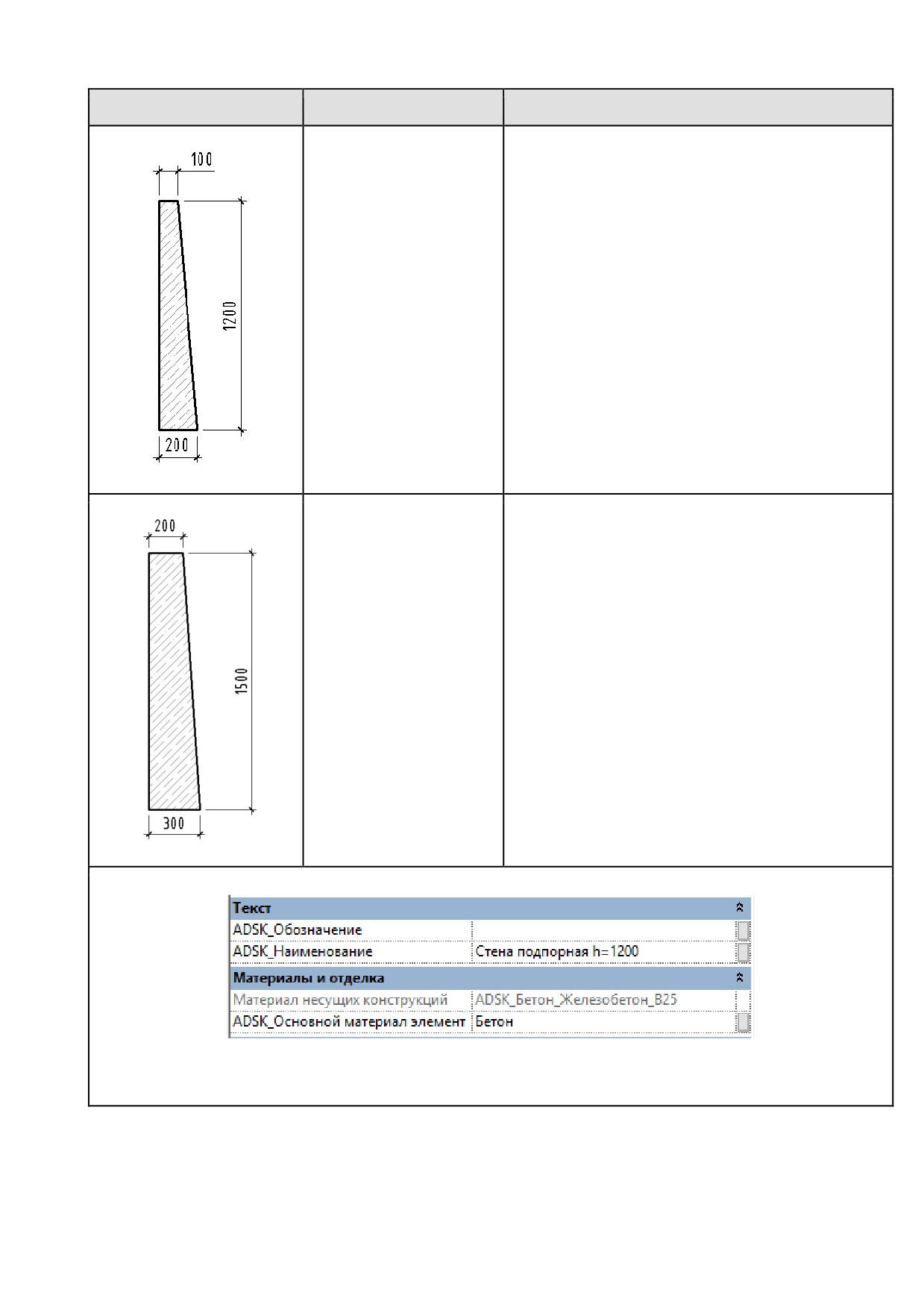

Примеры типов стен с вырезанными профилями

Эскиз

Наименование типов

Примечание

Создается при помощи врезанного профиля

«ADSK_П_Врезанный

профиль_Прямоугольный треугольник :

100х1200 мм»

ADSK_Бетон

При построении указывается

В25_Стена

неприсоединенная высота 1200 мм, по

подпорная_Низ 200

аналогии с габаритами врезанного профиля.

мм_Верх 100

Стена с общим габаритом по ширине низа и

мм_Высота 1200 мм

верха за вычетом длины, указанной в

профиле выреза

Основание создается при помощи

необходимого типа ленточного фундамента

(см. Типы Ленточных фундаментов)

Создается при помощи врезанного профиля

«ADSK_П_Врезанный

профиль_Прямоугольный треугольник :

100x1500 мм»

ADSK_Бетон

При построении указывается

В25_Стена

неприсоединенная высота 1500 мм, по

подпорная_Низ 300

аналогии с габаритами врезанного профиля.

мм_Верх 200

Стена с общим габаритом по ширине низа и

мм_Высота 1500 мм

верха за вычетом длины, указанной в

профиле выреза

Основание создается при помощи

необходимого типа ленточного фундамента

(см. Типы Ленточных фундаментов)

В параметре типа «ADSK_Наименование» прописывают высоту подпорной стены

Если нужна подпорная стена других габаритов. Сначала необходимо сделать соответствующий

профиль выреза, найдя в диспетчере семейств соответствующее семейство и сделать по

аналогии с представленными в шаблоне подпорными стенами

114

Создается при помощи врезанного профиля

ADSK_Бетон

«ADSK_П_Врезанный

В25_Стена

профиль_Прямоугольная трапеция :

приямка_200 мм

120x70x50 мм»

3.1.1.2. Типы Перекрытий

В шаблоне настроены следующие типы перекрытий:

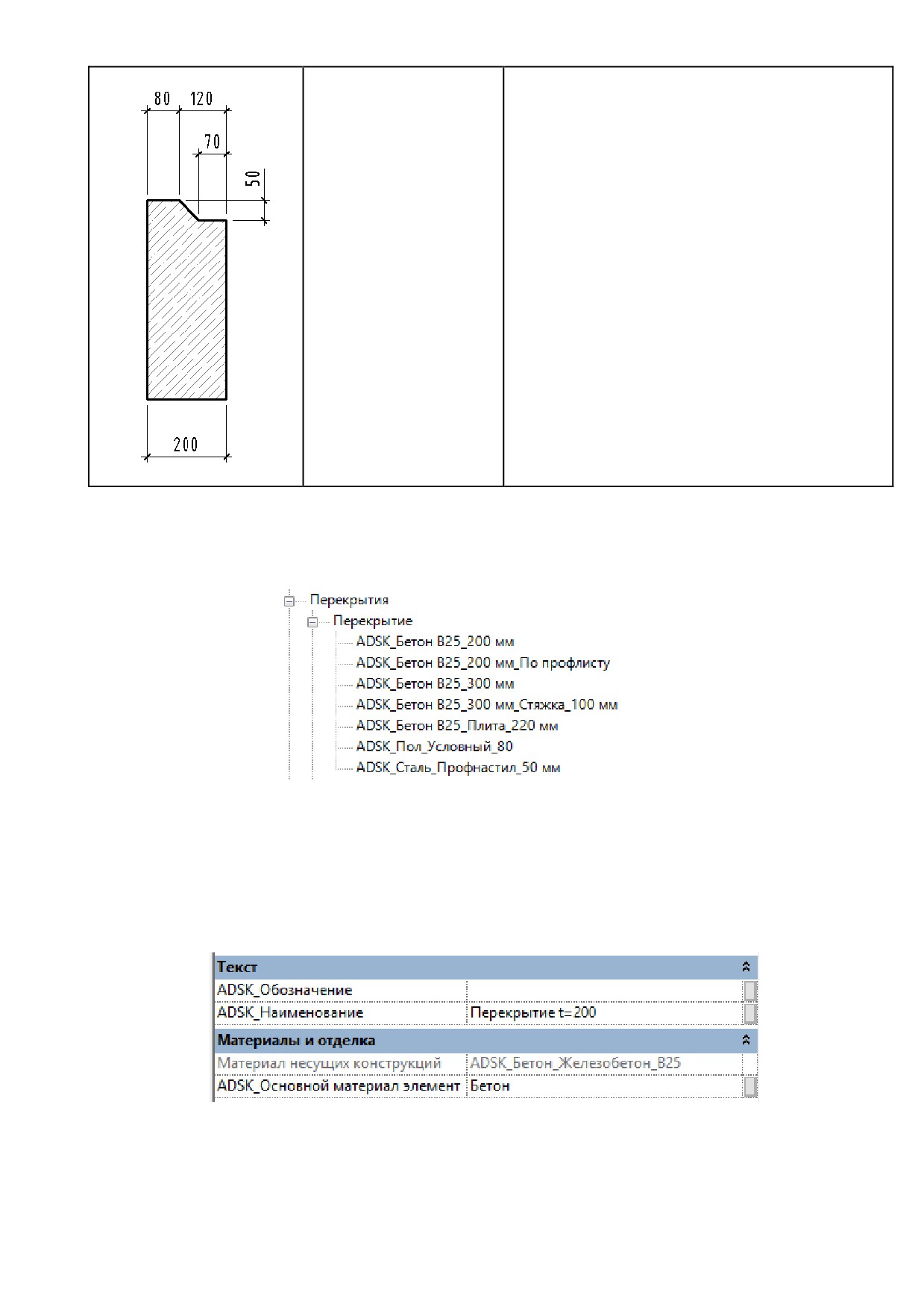

В параметре типа «ADSK_Наименование» прописывают толщину перекрытия по структуре в

границах сердцевины.

В параметре типа «ADSK_Основной материал элемента» прописывают «Бетон». Этот параметр

используется для фильтров вида (потому что для параметра «Материал несущих конструкций»

нельзя указать условие «содержит»).

Ниже пример бетонного перекрытия, с толщиной структуры 200 мм.

В параметре типа «ADSK_Наименование» также можно прописать свои текстовые примечания,

которые будут отображаться в спецификациях к схемам расположения ЖБ конструкций.

115

Примеры типов перекрытий с профилем опалубки

Эскиз

Наименование типов

Примечание

ADSK_Бетон В25_200 мм_По

профлисту

● Объем считает без учета

габарита профлиста (объем

На эскизе разрез в 2-х

по общей толщине

направлениях

перекрытия)

● Выглядит приемлемо только

ADSK_Сталь_Профнастил_50

на разрезах (в 3D

мм

показывается общим

габаритом)

На эскизе разрез в 2-х

направлениях

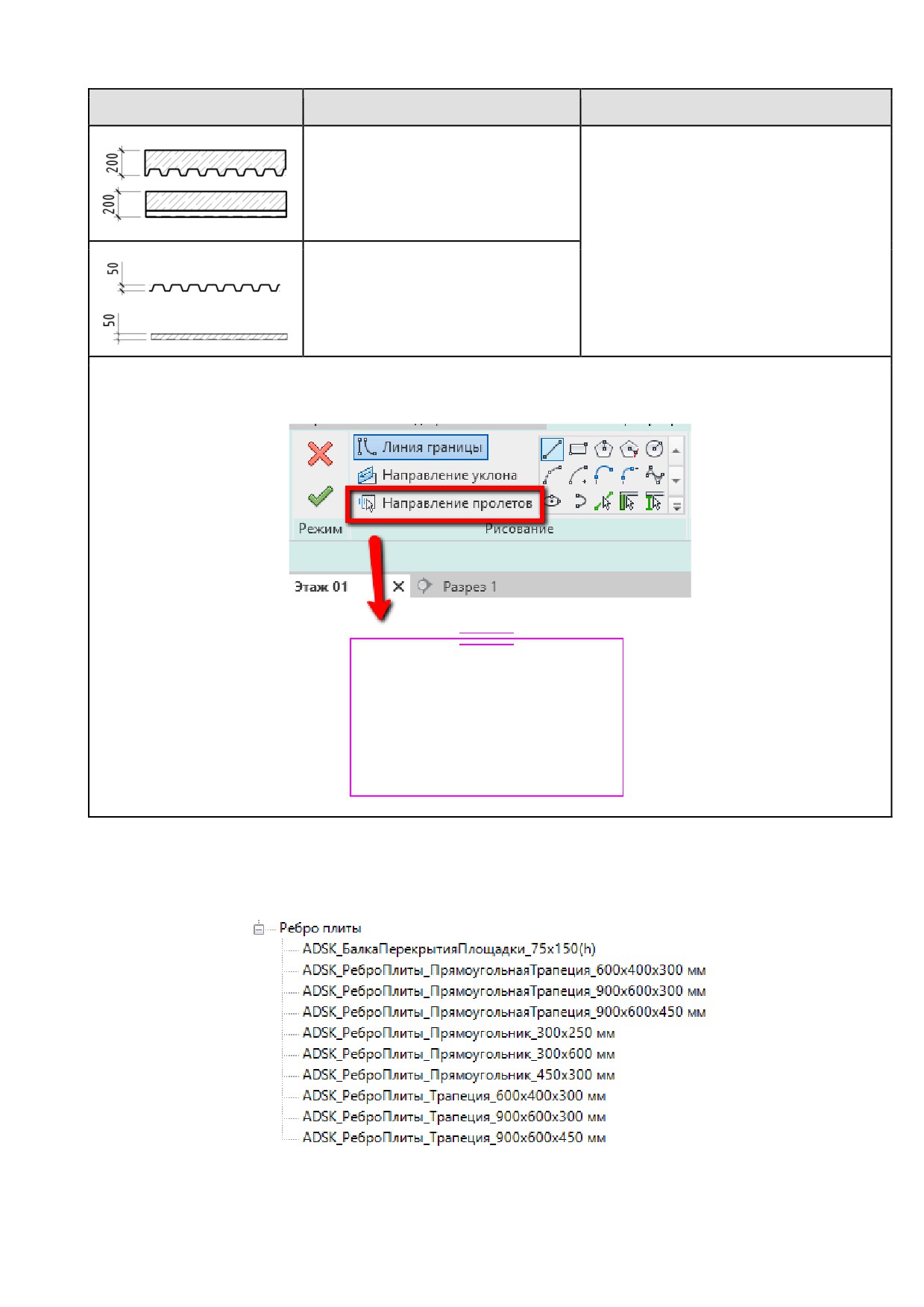

При необходимости изменить направления профлиста в соответствующих типах перекрытий, в

редакторе границ данных элементов меняют «Направление пролетов», путем переключения двух

параллельных линий на другую грань эскиза

3.1.1.3. Типы Ребер плит

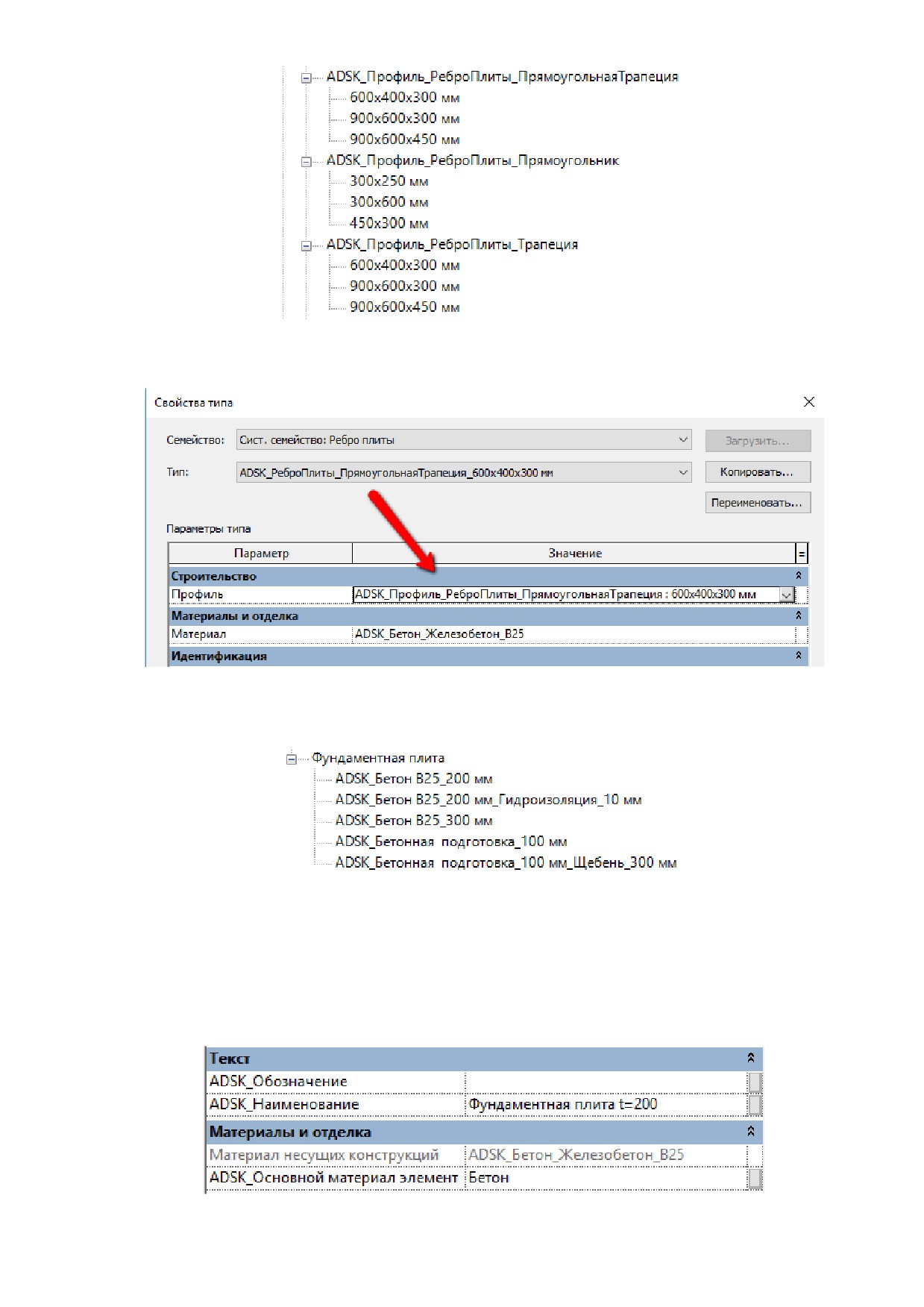

В шаблоне настроены следующие типы ребер для плит (плит перекрытий и фундаментных плит):

В ребрах используются типы одноименных семейств профилей:

116

Для создания необходимого системного семейства «Ребра плиты», создать необходимый тип

одного из семейств профилей и использовать его в системном семействе.

3.1.1.4. Типы Фундаментных плит

В шаблоне настроены следующие типы фундаментных плит:

В параметре типа «ADSK_Наименование» прописывают толщину плиты по структуре в границах

сердцевины.

В параметре типа «ADSK_Основной материал элемента» прописывают «Бетон». Этот параметр

используется для фильтров вида.

Ниже примеры бетонной фундаментной плиты с толщиной структуры 200 мм и бетонной

подготовки с толщиной структуры 100 мм.

117

В параметре типа «ADSK_Наименование» также можно прописать свои текстовые примечания,

которые будут отображаться в спецификациях к схемам расположения фундаментов.

3.1.1.5. Типы Ленточных фундаментов

В шаблоне настроены следующие типы ленточных фундаментов:

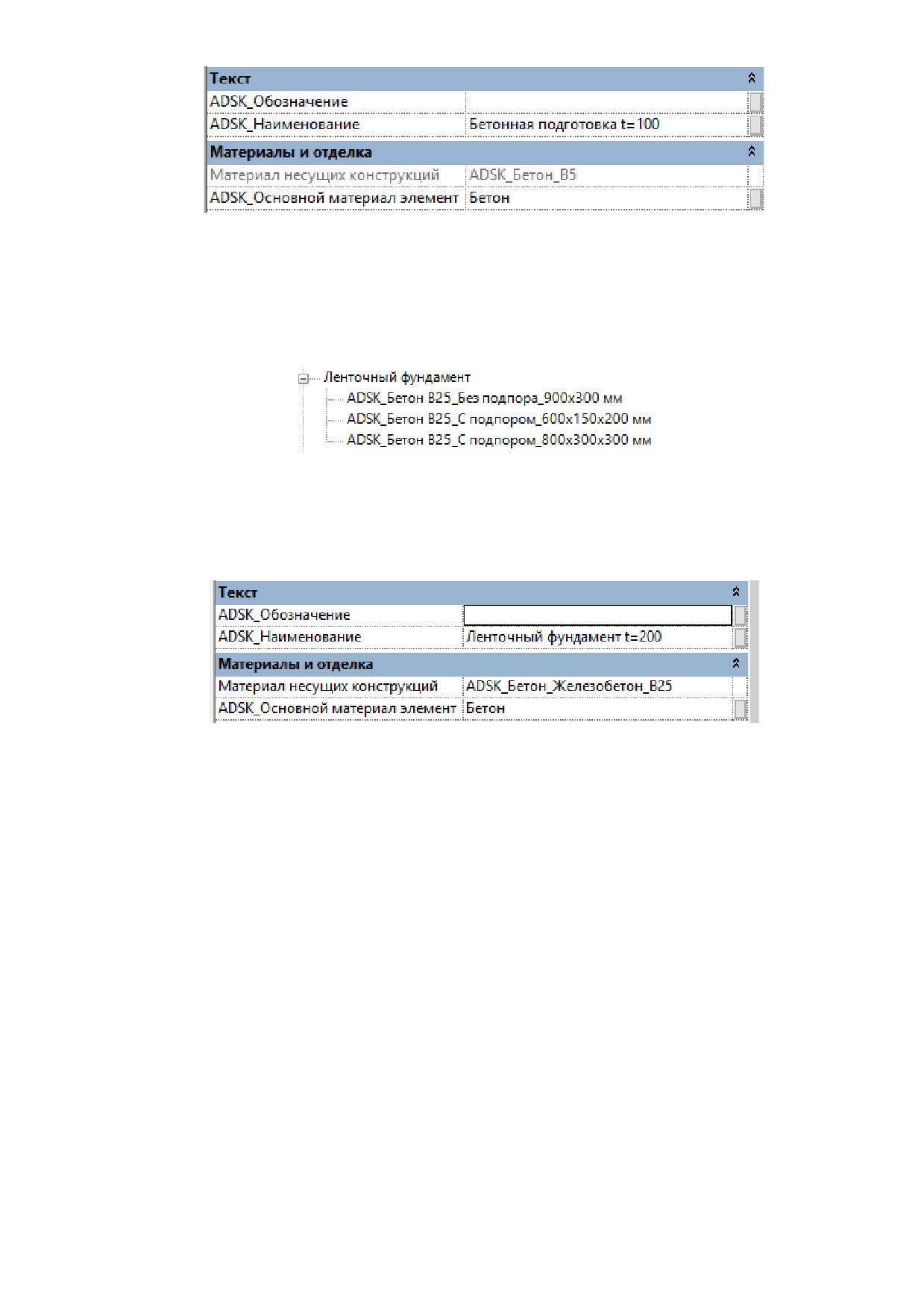

В параметре типа «ADSK_Наименование» прописывают толщину ленты.

В параметре типа «ADSK_Основной материал элемента» прописывают «Бетон». Этот параметр

используется для фильтров вида.

Ниже пример бетонного ленточного фундамена, с толщиной 200 мм.

В параметре типа «ADSK_Наименование» также можно прописать свои текстовые примечания,

которые будут отображаться в спецификациях к схемам расположения фундаментов.

118

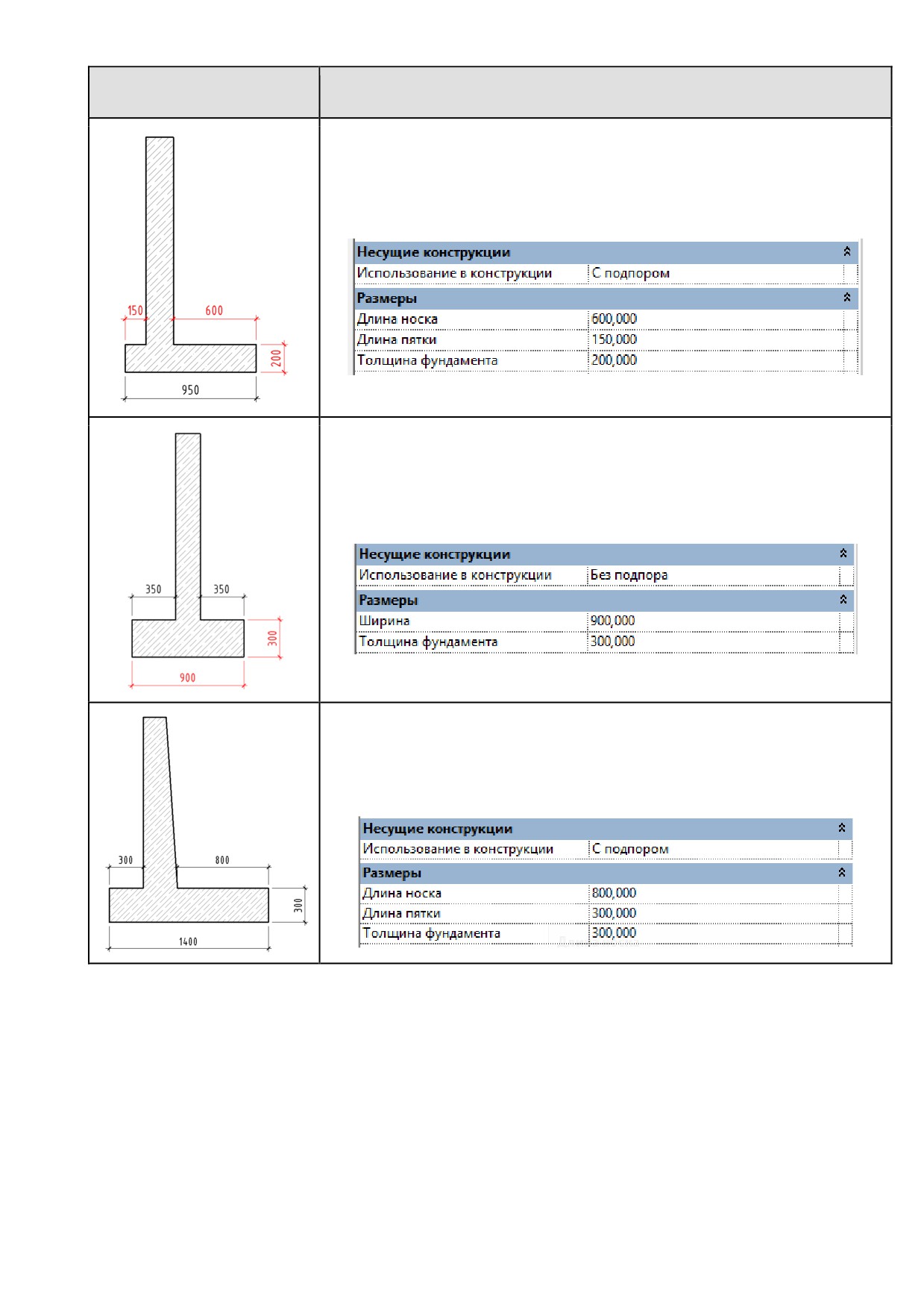

Эскиз

Наименование типа / Примечание

ADSK_Бетон В25_С подпором_600x150x200 мм

Основные размеры на эскизе выделены красным. Общая ширина

меняется с изменением толщины стены

ADSK_Бетон В25_Без подпора_900x300 мм

Основные размеры на эскизе выделены красным. Габариты

консолей меняется с изменением толщины стены

ADSK_Бетон В25_С подпором_800x300x300 мм

Пример использования с типом подпорной стены с габаритами по

соответствующему типу ленты

119

ADSK_Бетон В25_С подпором_800x300x300 мм

Тот же тип, что и предыдущий пример в таблице. Но если нужны

скосы основания подпорной стены, то рекомендуется сделать их

контекстным полым элементом в категории фундаменты.

В качестве плоскости выбрать грань торца. В таком случае, вырез

геометрии всегда будет перемещаться за габаритами основания

ленты.

3.1.2 Загружаемые семейства

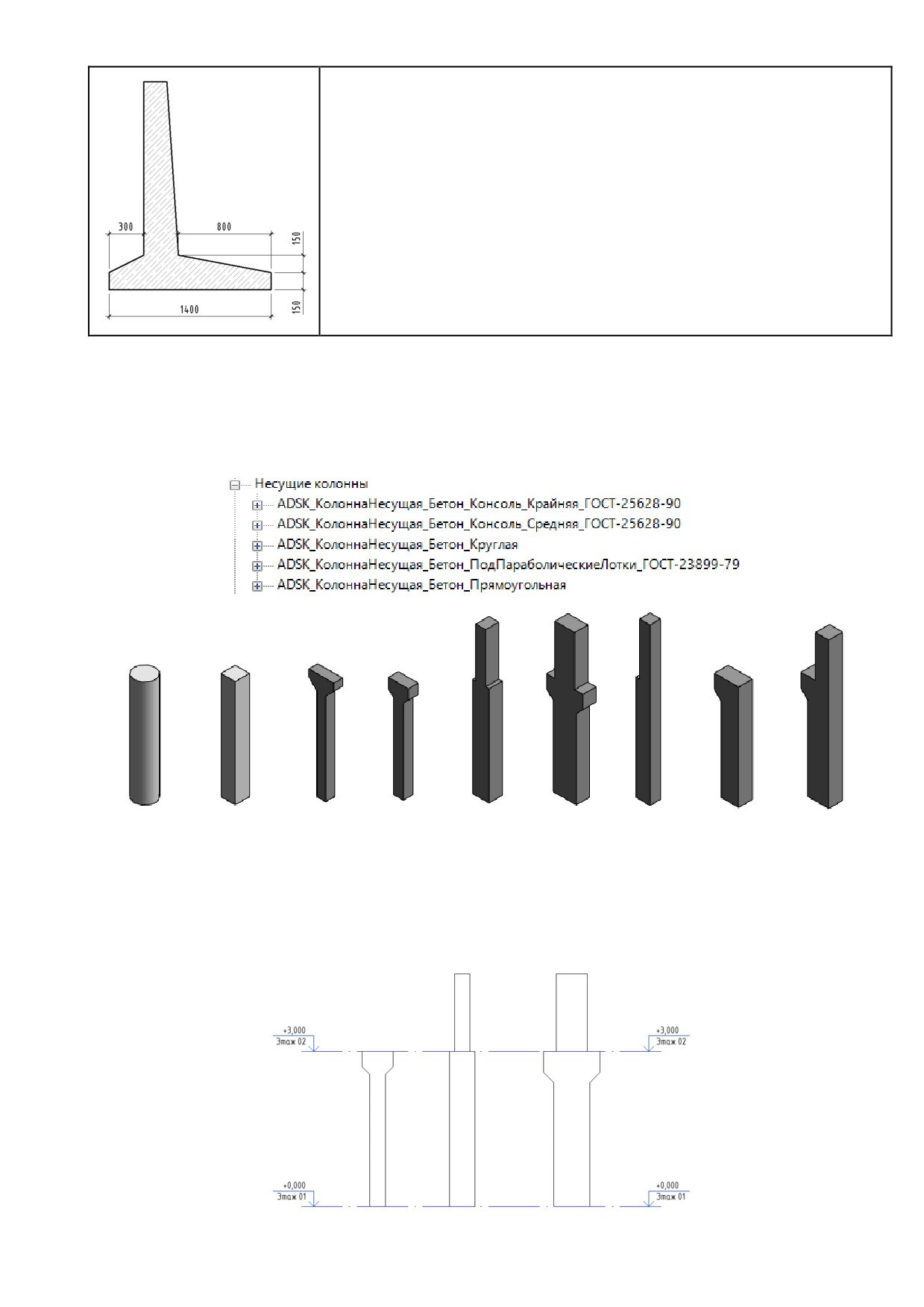

3.1.2.1. Несущие колонны

В шаблоны загружены семейства несущих колонн:

В параметре типа «ADSK_Наименование» прописывают текстовое примечание, которое

характеризует колонну. Также можно прописать свои текстовые примечания, которые будут

отображаться в спецификациях к схемам расположения ЖБ конструкций.

Имя типа в семействах колонн отображает размер нижнего габарита колонн. Рекомендуется

прописывать имя типа по соответствующим ГОСТ с использованием высот и габаритов.

120

У консольных колонн привязки к уровням заданы от подошвы до уровня консоли. Высота

надколонника задается в параметре типа «Высота надколонника».

Если высота этажа отличается от высоты колонны по ГОСТ, можно изменить высоту колонны с

помощью параметра «Смещение сверху».

3.1.2.2. Балки

В шаблоне загружены семейства балок:

В параметре типа «ADSK_Наименование» прописывают текстовое примечание, которое

характеризует балку. Также можно прописать свои текстовые примечания, которые будут

отображаться в спецификациях к схемам расположения ЖБ конструкций.

Также в категории «Каркас несущий» загружено семейство плит перекрытия

В целях облегчения семейства и корректного объединения со стеной, отверстия сделаны

элементами узлов и видны только на видах разрезов.

3.1.2.3. Фундаменты

В шаблоне загружены семейства Фундаментов:

121

Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020) - часть 3
