Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020)

Фундамент под металлическую колонну содержит вложенные семейства анкерных болтов.

В семействах фундаментов по ГОСТ, в параметре типа «ADSK_Наименование» прописывается

наименование из ГОСТ.

В монолитных фундаментах, в параметре типа «ADSK_Наименование» прописывают текстовое

примечание, которое характеризует фундамент. Также можно прописать свои текстовые

примечания, которые будут отображаться в спецификациях к схемам расположения

фундаментов.

В фундаментах с болтами присутствуют параметры для управления расположением этих болтов,

задания типа исполнения и их размеров.

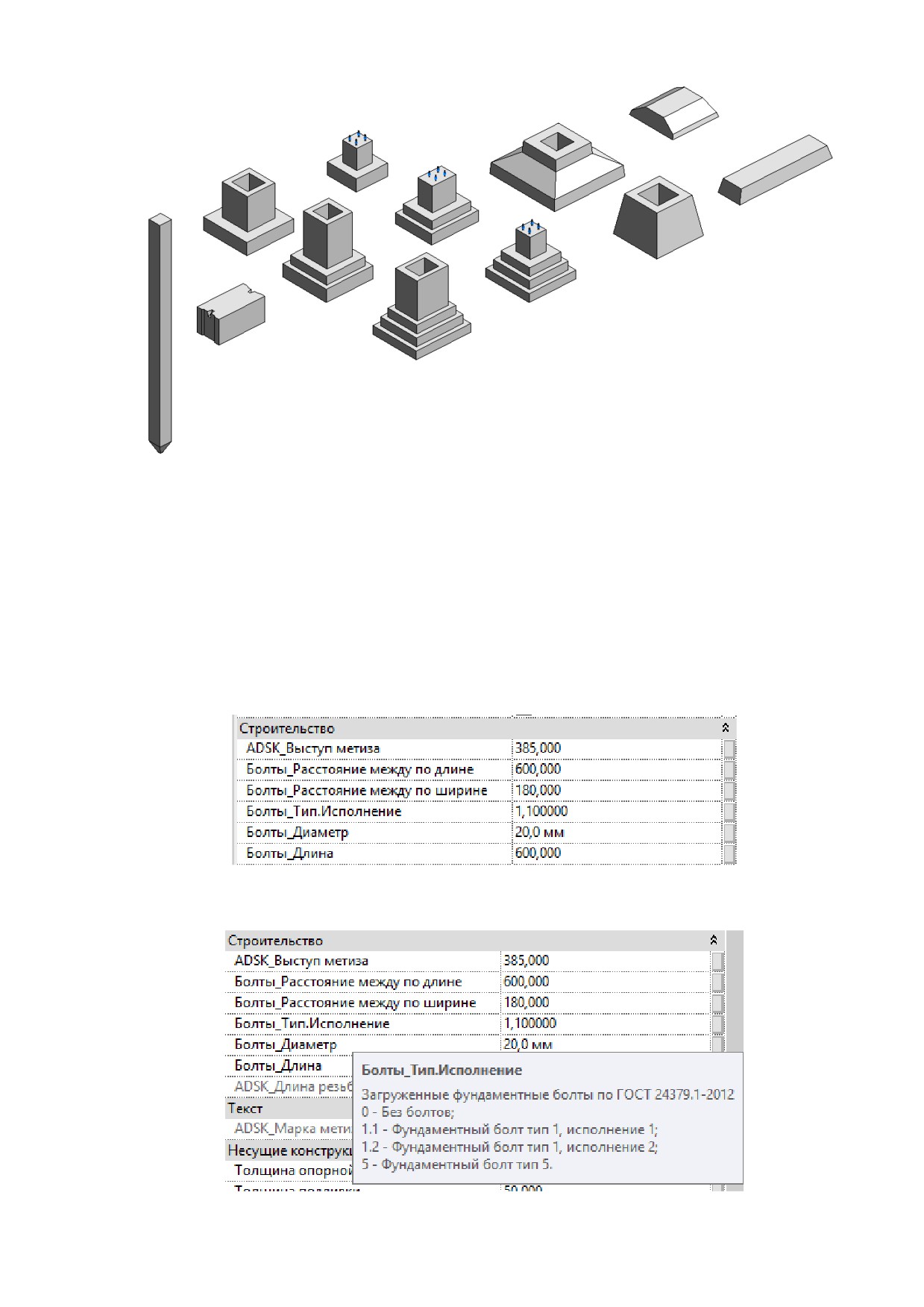

Некоторые параметры имеют всплывающие подсказки, которые появляются при наведении мыши

на параметр на панели свойств:

122

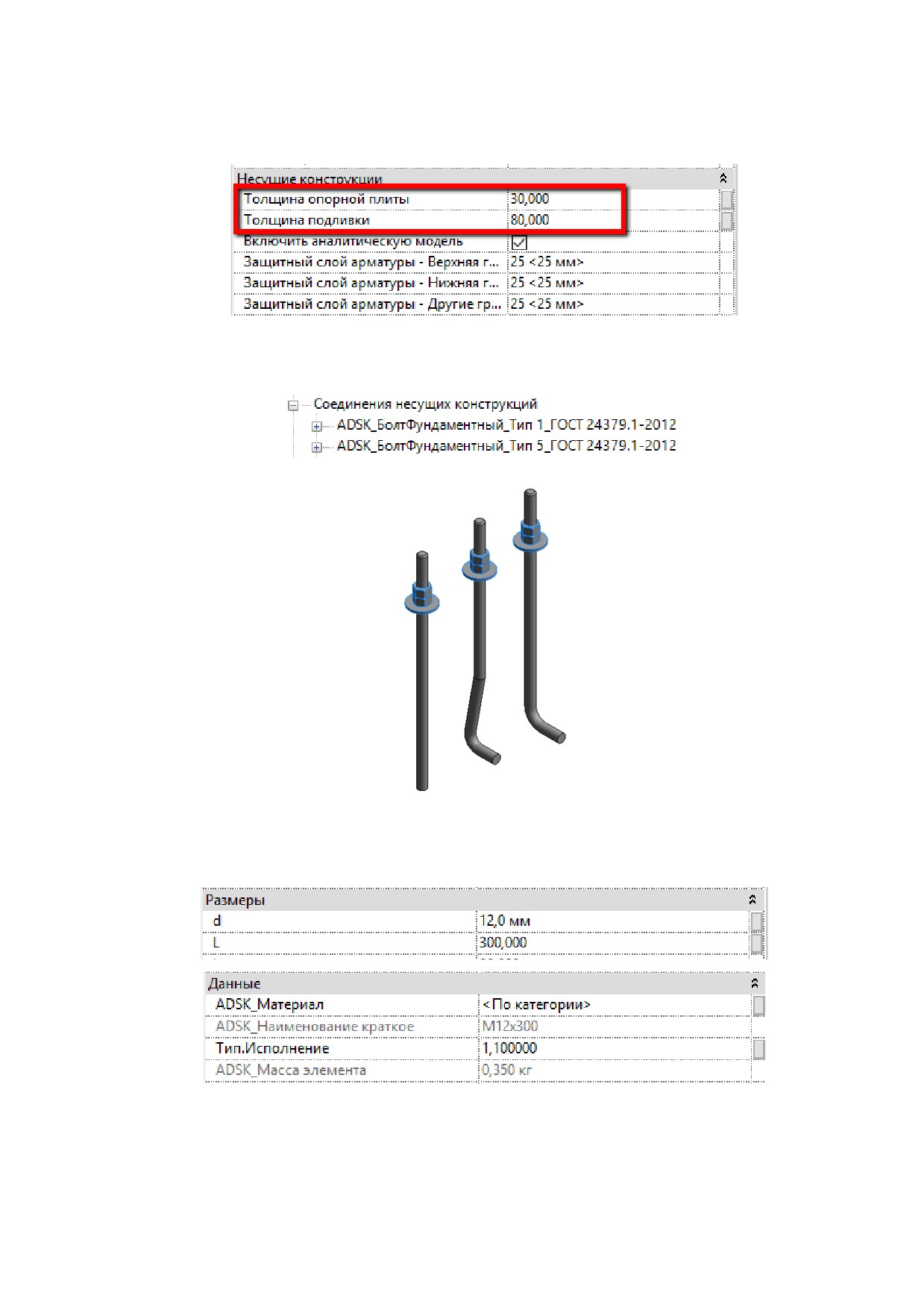

В свойствах данного фундамента присутствуют еще 2 параметра, в которых указываются

толщина опорной плиты и толщина подливки. Происходит смещение фундамента от низа

колонны в этих габаритах. Также это необходимо использовать совместно с узлами опорных плит

для металлических колонн.

3.1.2.4. Фундаментные болты

В шаблоне загружены семейства фундаментных болтов:

Эти же семейства вложены в фундамент под металлическую колонну

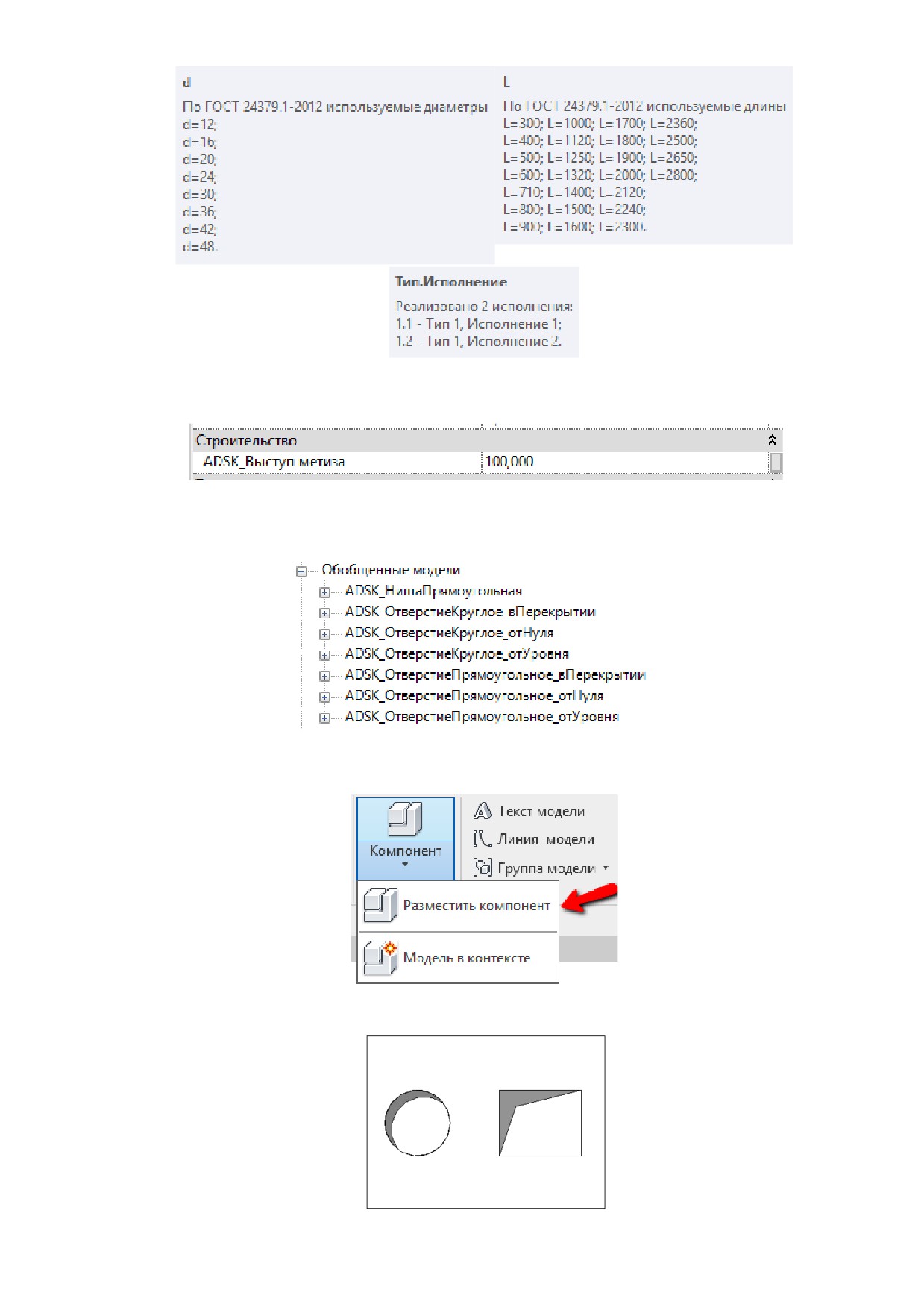

Регулируются параметрами диаметра («d»), длины («L») и «Тип.Исполнение».

У параметров присутствуют всплывающие подсказки, в которых прописаны допустимые значения

по ГОСТ.

123

Отверстия на основе стен:

Описание работы с семействами см. раздел «Шаблон АР» Проемы и отверстия в стенах.

3.1.2.6. Проёмы (Двери)

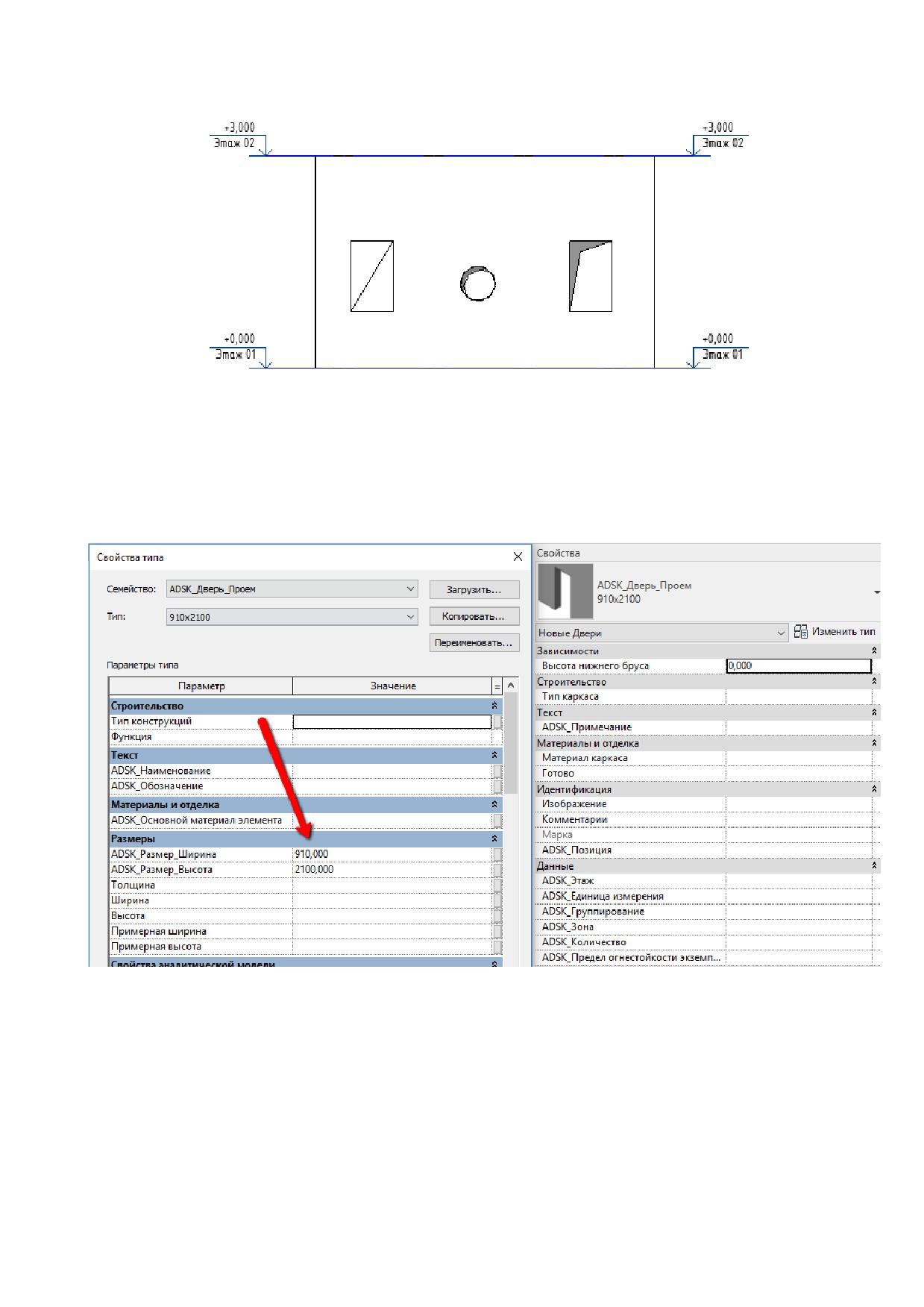

В шаблон загружено семейство дверного проема без коробки и дверного полотна. Размещается с

вкладки «Архитектура», инструмент «Дверь». Размеры регулируются двумя параметрами типа:

«ADSK_Размер_Ширина» и «ADSK_Размер_Высота».

3.1.2.7. Проёмы (Окна)

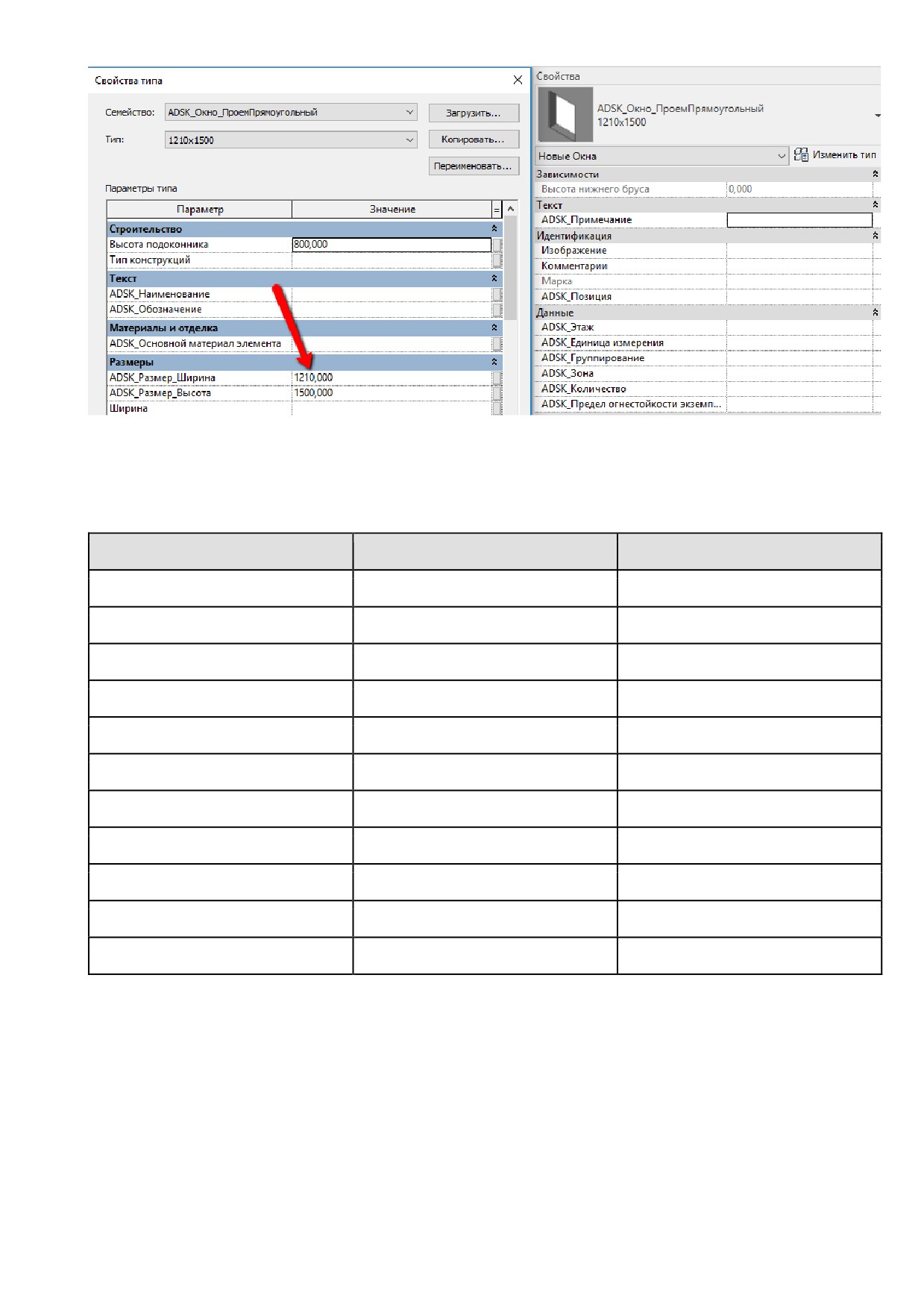

В шаблон загружено семейство оконного проема без рамы. Размещается с вкладки

«Архитектура», инструмент «Окно». Размеры регулируются двумя параметрами типа:

«ADSK_Размер_Ширина» и «ADSK_Размер_Высота».

125

3.1.3 Армирование

Типы арматурных стержней в шаблоне (настроены следующие классы арматуры):

Класс арматуры

Номинальный диаметр, мм

Нормативный документ

А240

4-40

ГОСТ 34028-2016

А400

4-40

ГОСТ 34028-2016

А500

4-40

ГОСТ 34028-2016

А600

4-40

ГОСТ 34028-2016

А800

4-40

ГОСТ 34028-2016

А1000

4-40

ГОСТ 34028-2016

Ап600

4-40

ГОСТ 34028-2016

В500С

4-12

ГОСТ Р 52544-2006

В-II

3-8

ГОСТ 7348-81

Вp-I

3-5

ГОСТ 6727-80

Вp-II

3-8

ГОСТ 7348-81

Для использования арматуры по ГОСТ 34028-2016 к нужному классу следует самостоятельно

добавить букву набора дополнительных технических требований в соответствии с разделом 6.

Также необходимо переименовать материал для нового класса арматуры.

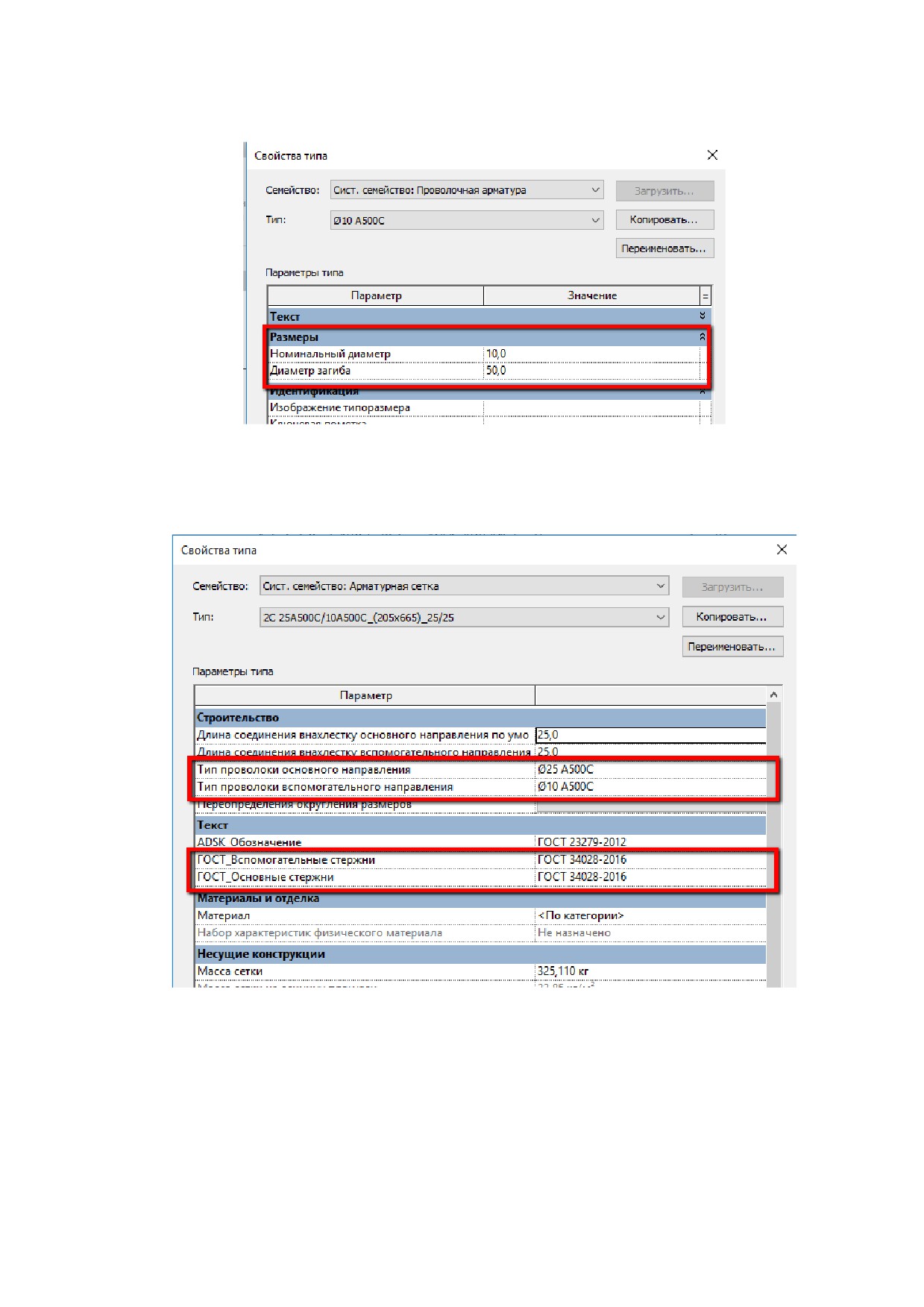

Для каждого типоразмера арматурного стержня заданы параметры:

126

Имя параметра

Описание

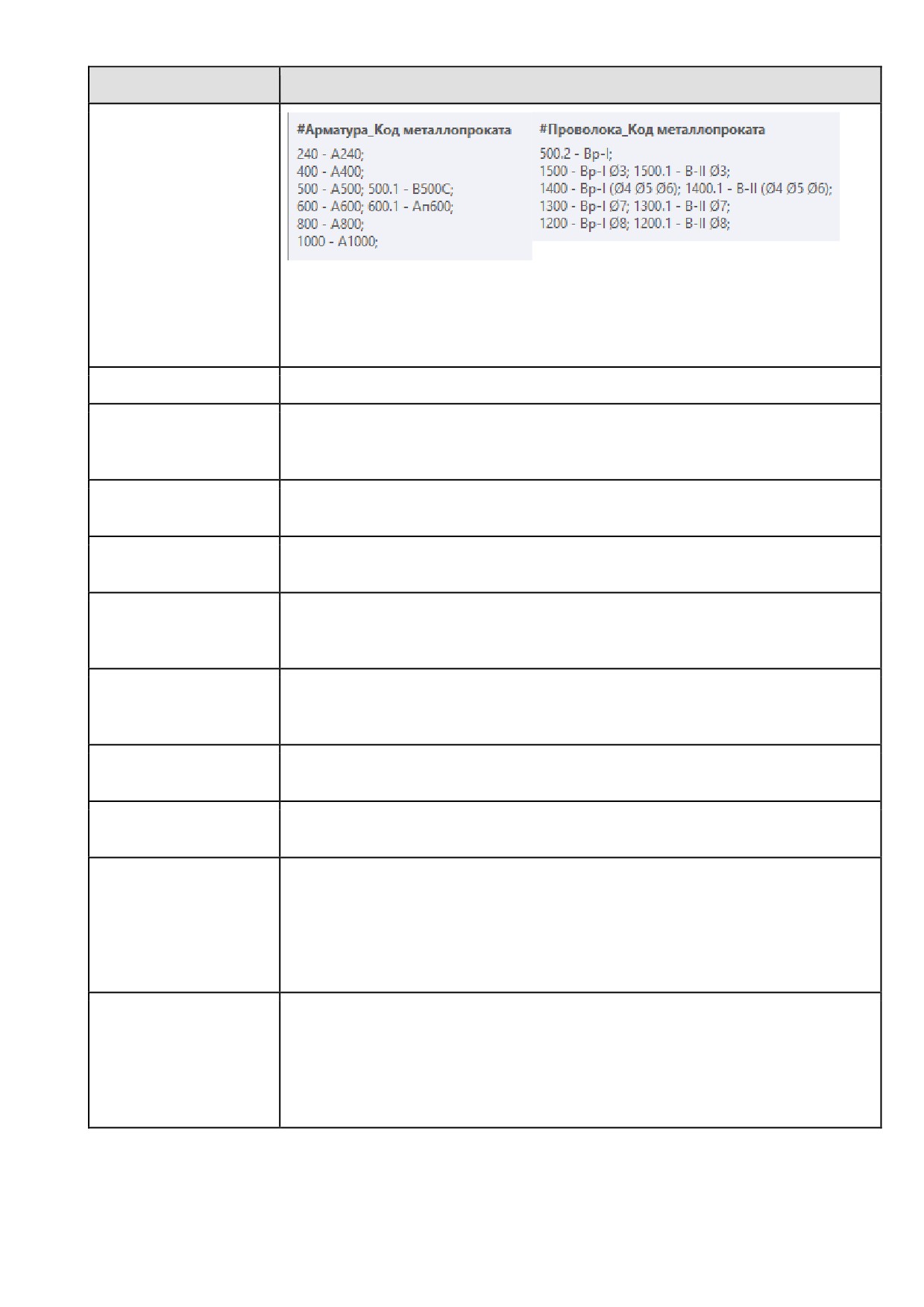

ADSK_Код

металлопроката

Добавлены коды металлопроката в таблице поиска для IFC арматуры и,

следовательно, если необходимо, до создать типы системной арматуры

для следующих классов

500.3 - А500С;

500.4 - А500СП.

ADSK_Обозначение

Нормативный документ на данный тип арматуры

Стандартный параметр, материал арматуры. Имя материала

Материал

соответствует классу арматуры. Имя материала выводится в

«Спецификацию арматуры»

Стандартный

Минимальный диаметр загиба арматуры по СП63.13330.2012.

диаметр загиба

Выводится в «Ведомость деталей».

Диаметр загиба

Равен «Стандартному диаметру загиба»

стандартного отгиба

Диаметр загиба

Равен «Стандартному диаметру загиба»

поперечной

арматуры

По-умолчанию отключен (арматура подсчитывается в «штуках»). При

ADSK_Размер в

необходимости подсчета арматуры «в погонных метрах» следует

погонных метрах

создать новый тип арматуры и включить данный параметр.

ADSK_Арматура

Параметр включен для загружаемой арматуры IFC и отключен для

семейством

стандартной

ADSK_Масса на

Масса на единицу длины проката. Задается из сортамента или

единицу длины

вычисляется в семействе

По-умолчанию отключен (арматура подсчитывается в «штуках»). При

необходимости создания каркаса, следует создать новый тип арматуры,

который использовать при создании каркасов и включить данный

ADSK_Каркас

параметр. Арматура с этим включенным параметром залетает в

спецификацию в одну строчку на каркас с соответствующей

маркировкой

По-умолчанию отключен (арматура подсчитывается в «штуках»). При

необходимости создания закладной детали, следует создать новый тип

ADSK_Закладная

арматуры, который использовать при создании деталей закладной и

деталь

включить данный параметр. Арматура с этим включенным параметром

залетает в спецификацию в одну строчку на закладную с

соответствующей маркировкой

127

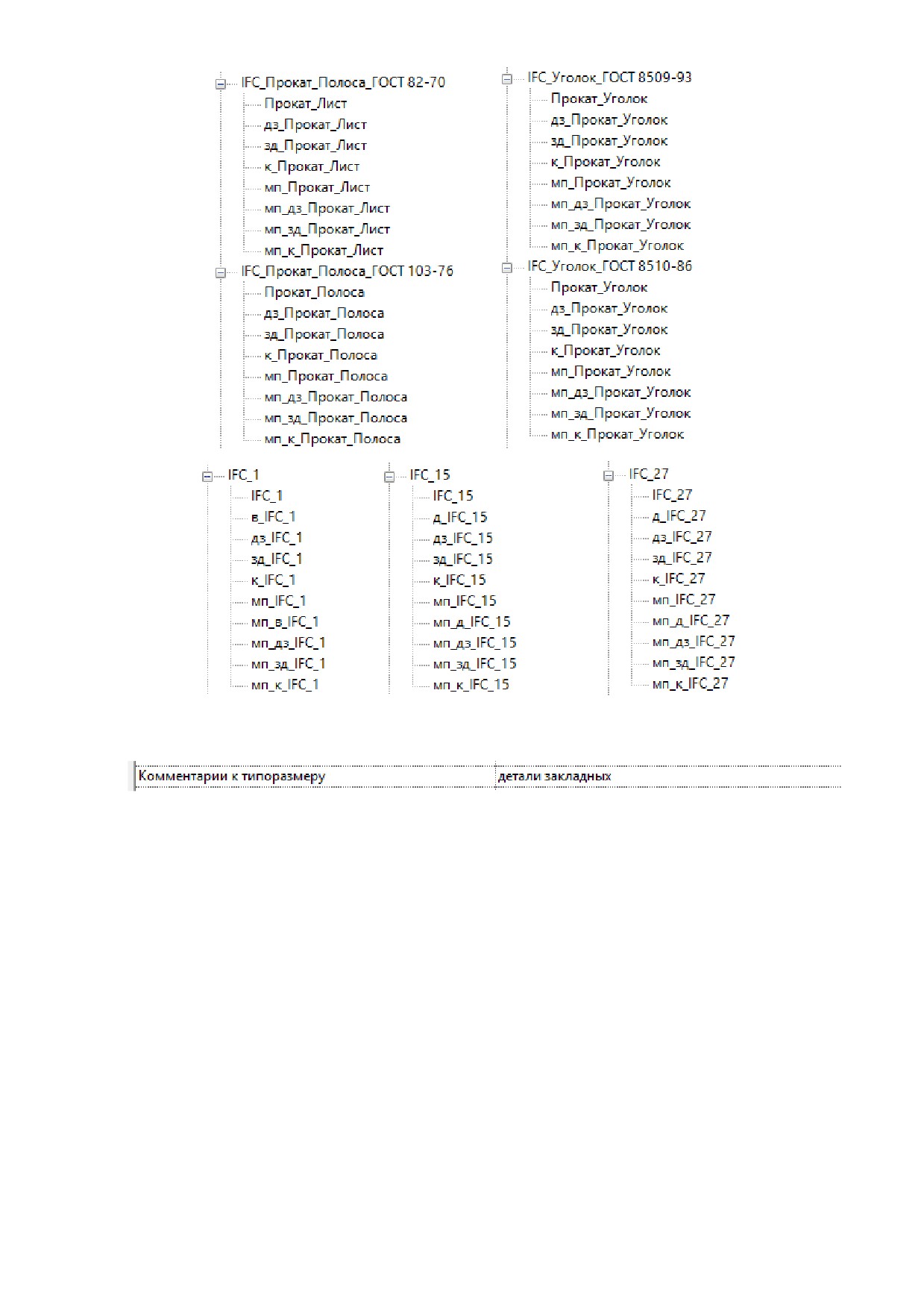

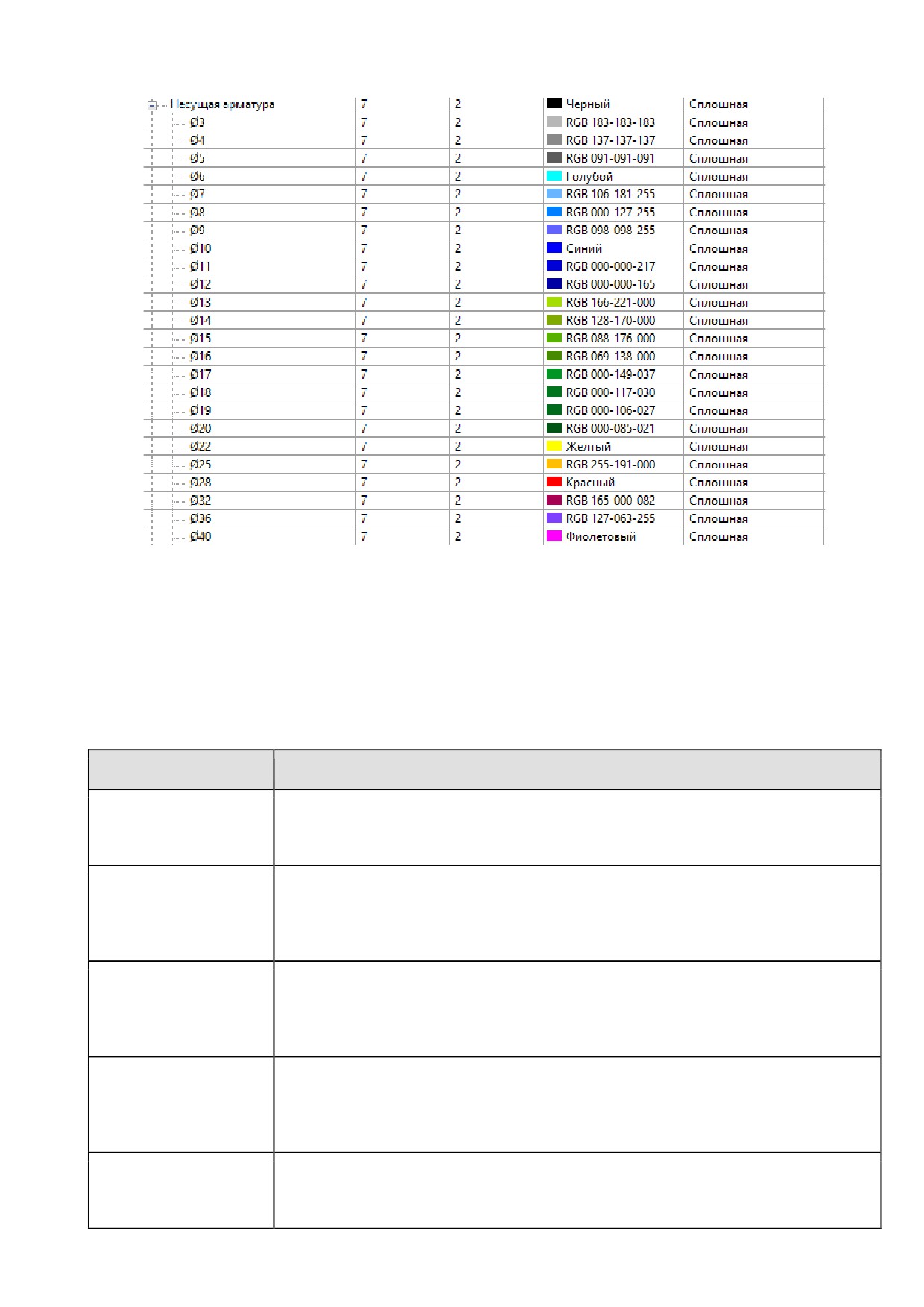

Для категории «Несущая арматура» созданы подкатегории:

Каждая подкатегория имеет цвет, что облегчает визуальное восприятие при работе с

армированием.

Настройки типов арматуры реализованы по определённым правилам.

В качестве примера арматурного стержня рассмотрим тип «А500 Ø12».

В параметре «Комментарии к типоразмеру» прописываются значения, описанные в таблице ниже.

Эти значения используются в фильтрах для шаблонов вида.

Имя типа арматуры

Описание

Арматура, которая используется в армировании и является эталонной

А500 Ø12

для создания на основе нее типов с префиксами.

В комментарии к типоразмеру прописывается «основная».

Арматура, которая используется в армировании дополнительных зон.

В комментарии к типоразмеру прописывается «Вx».

Вx_А500 Ø12

В перекрытии можно читать как «Верхняя грань по X».

В стене можно читать как «Внутренняя грань по X».

Арматура, которая используется в армировании дополнительных зон.

В комментарии к типоразмеру прописывается «Вy».

Вy_А500 Ø12

В перекрытии можно читать как «Верхняя грань по Y».

В стене можно читать как «Внутренняя грань по Y».

Арматура, которая используется в армировании дополнительных зон.

В комментарии к типоразмеру прописывается «Нx».

Нx_А500 Ø12

В перекрытии можно читать как «Нижняя грань по X».

В стене можно читать как «Наружняя грань по X».

Арматура, которая используется в армировании дополнительных зон.

Нy_А500 Ø12

В комментарии к типоразмеру прописывается «Нy».

В перекрытии можно читать как «Нижняя грань по Y».

128

В стене можно читать как «Наружняя грань по Y».

Арматура, которая используется в армировании конструкции выпусками.

в_А500 Ø12

В комментарии к типоразмеру прописывается «основная выпуски».

Арматура, которая используется в армировании конструкции деталями.

д_А500 Ø12

В комментарии к типоразмеру прописывается «основная детали».

Арматура, которая используется в армировании конструкции деталями.

к_А500 Ø12

В комментарии к типоразмеру прописывается «основная каркасы».

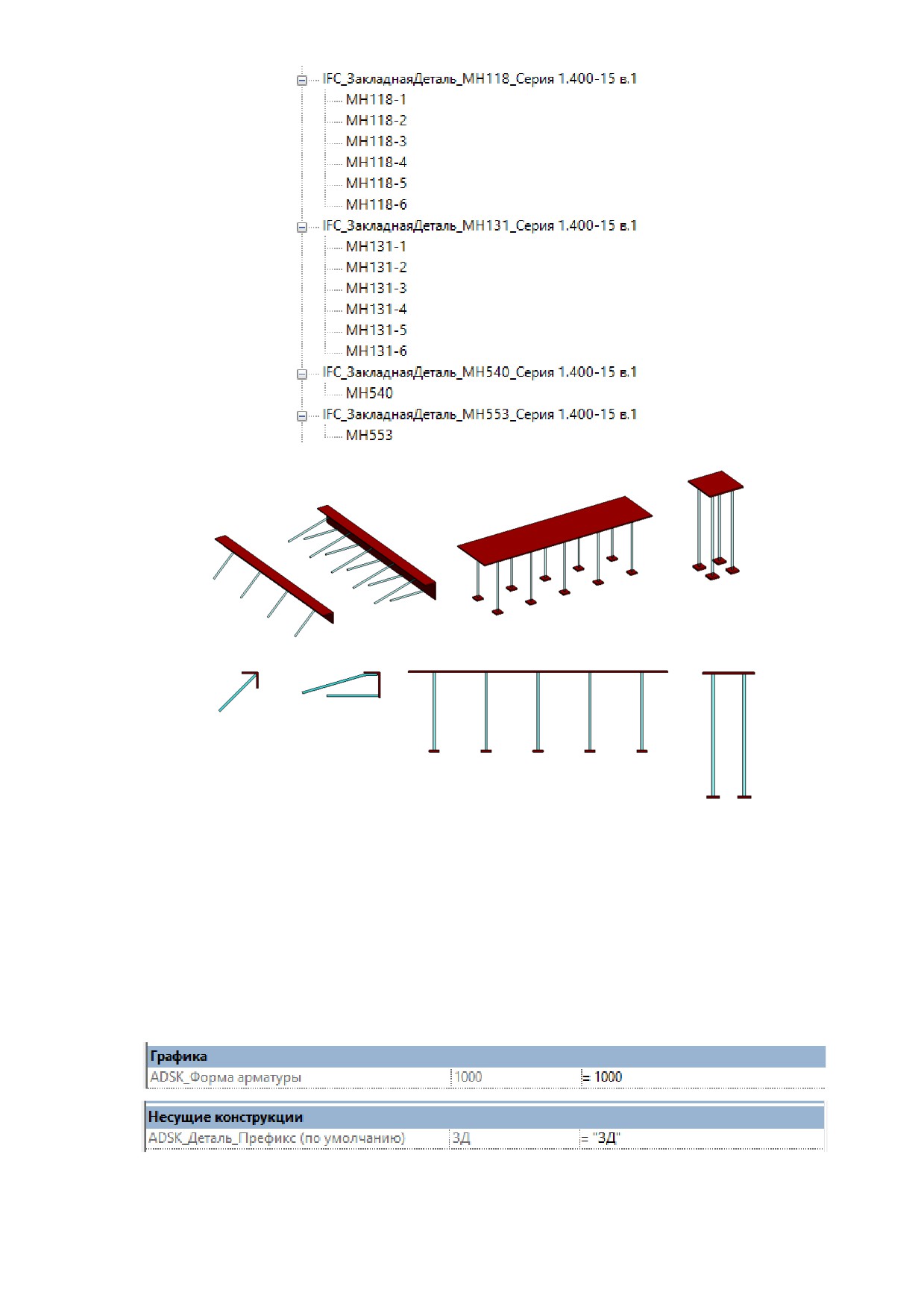

Арматура, которая используется в армировании конструкции закладными

дз_А500 Ø12

деталями как элемент закладной.

В комментарии к типоразмеру прописывается «детали закладных».

Арматура, которая используется в армировании конструкции закладными

зд_А500 Ø12

деталями как самостоятельная закладная.

В комментарии к типоразмеру прописывается «закладные детали».

Арматура, которая используется в армировании дополнительных зон,

которую нужно обсчитывать в спецификации в метрах погонных.

мп_Вx_А500 Ø12

В комментарии к типоразмеру прописывается «Вx».

В перекрытии можно читать как «Верхняя грань по X».

В стене можно читать как «Внутренняя грань по X».

Арматура, которая используется в армировании дополнительных зон,

которую нужно обсчитывать в спецификации в метрах погонных.

мп_Вy_А500 Ø12

В комментарии к типоразмеру прописывается «Вy».

В перекрытии можно читать как «Верхняя грань по Y».

В стене можно читать как «Внутренняя грань по Y».

Арматура, которая используется в армировании дополнительных зон,

которую нужно обсчитывать в спецификации в метрах погонных.

мп_Нx_А500 Ø12

В комментарии к типоразмеру прописывается «Нx».

В перекрытии можно читать как «Нижняя грань по X».

В стене можно читать как «Наружняя грань по X».

Арматура, которая используется в армировании дополнительных зон,

которую нужно обсчитывать в спецификации в метрах погонных.

мп_Нy_А500 Ø12

В комментарии к типоразмеру прописывается «Нy».

В перекрытии можно читать как «Нижняя грань по Y».

В стене можно читать как «Наружняя грань по Y».

Арматура, которая используется в армировании конструкции выпусками,

мп_в_А500 Ø12

которую нужно обсчитывать в спецификации в метрах погонных.

В комментарии к типоразмеру прописывается «основная выпуски».

Арматура, которая используется в армировании конструкции деталями,

мп_д_А500 Ø12

которую нужно обсчитывать в спецификации в метрах погонных.

В комментарии к типоразмеру прописывается «основная детали».

Арматура, которая используется в армировании конструкции деталями

как элемент закладной, которую нужно обсчитывать в спецификации в

мп_дз_А500 Ø12

метрах погонных.

В комментарии к типоразмеру прописывается «детали закладных».

Арматура, которая используется в армировании конструкции деталями

как самостоятельная закладная, которую нужно обсчитывать в

мп_дз_А500 Ø12

спецификации в метрах погонных.

В комментарии к типоразмеру прописывается «закладные детали».

129

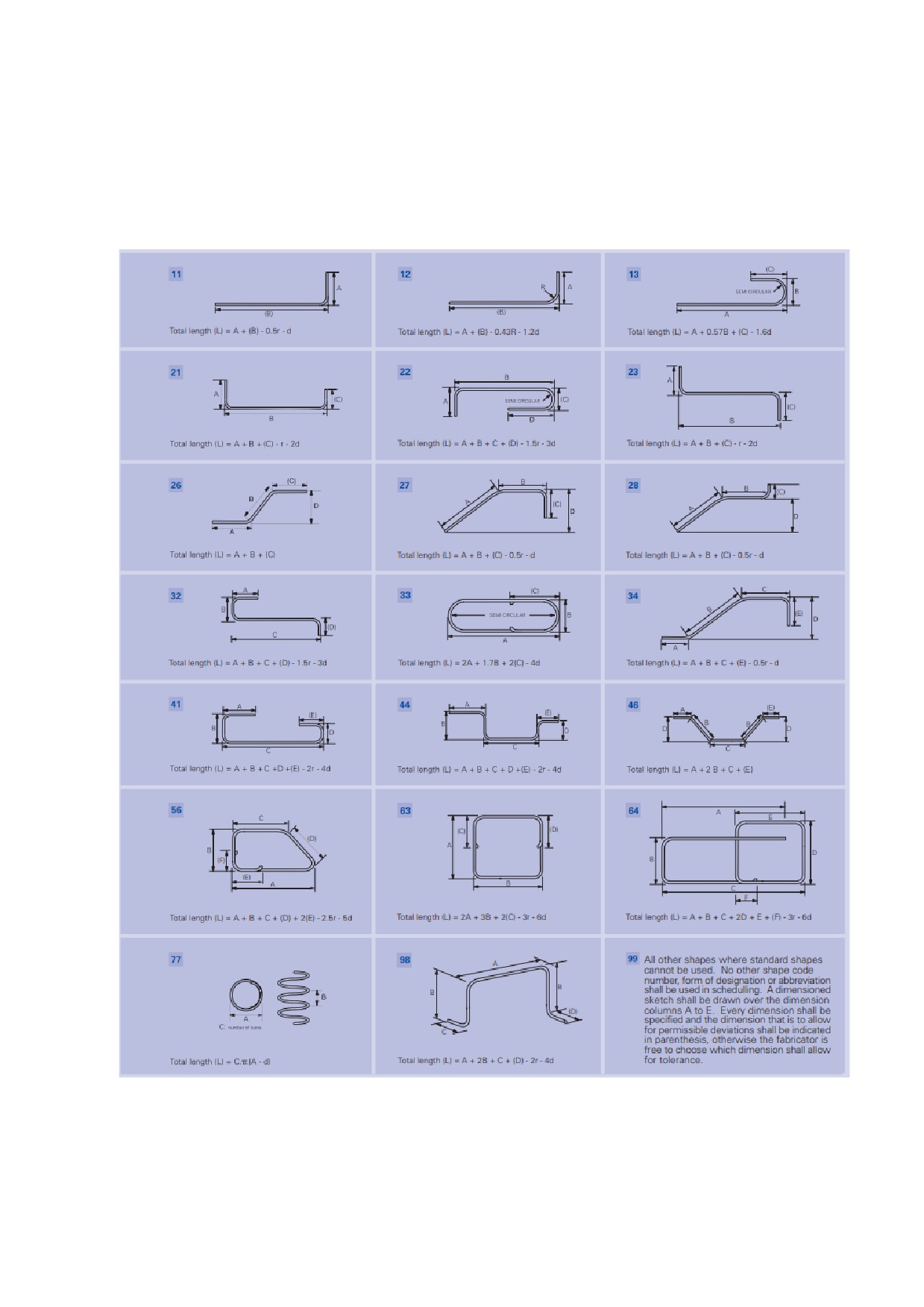

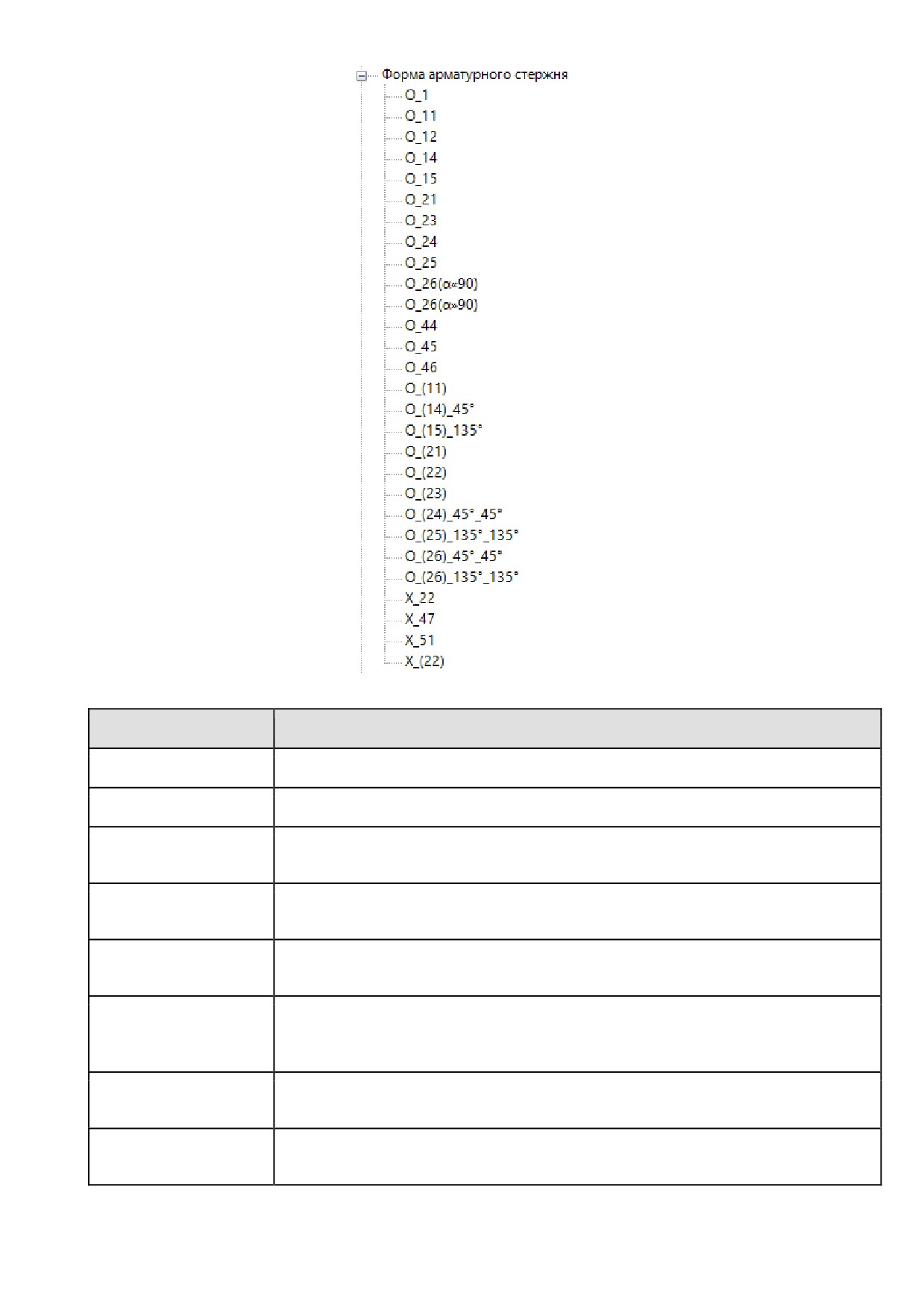

Несколько примеров с описанием типов форм

Имя типа формы

Описание

О_1

Стиль арматуры «Обычный». Арматура прямая первой формы.

О_11

Стиль арматуры «Обычный». Арматура с одним изгибом первой формы.

Стиль арматуры «Обычный». Арматура с одним изгибом первой формы,

О_(11)

образованная отгибами от прямого стержня. Отгиб равен 90°.

Стиль арматуры «Обычный». Арматура с двумя изгибами второй формы,

О_(22)

образованная отгибами от прямого стержня. Отгиб равен 90°.

Стиль арматуры «Обычный». Арматура с двумя изгибами четвертой

О_24

формы.

Стиль арматуры «Обычный». Арматура с двумя изгибами четвертой

О_(24)_45°_45°

формы, образованная отгибами от прямого стержня. Отгибы равны по

45°.

Стиль арматуры «Хомут / Стяжка». Арматура с двумя изгибами второй

Х_22

формы

Стиль арматуры «Хомут / Стяжка». Арматура с двумя изгибами второй

Х_(22)

формы, образованная отгибами от прямого стержня. Отгиб равен 180°.

131

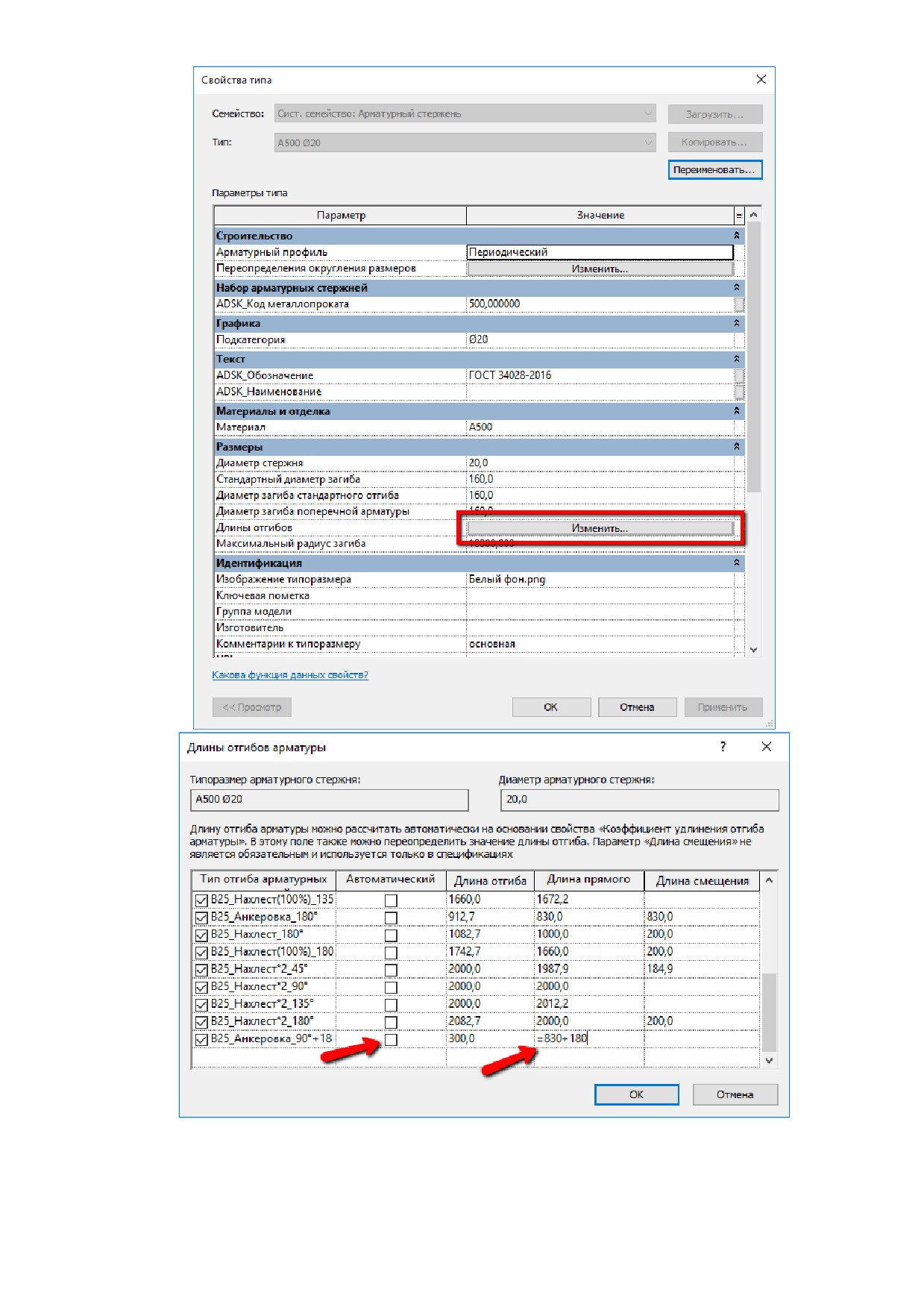

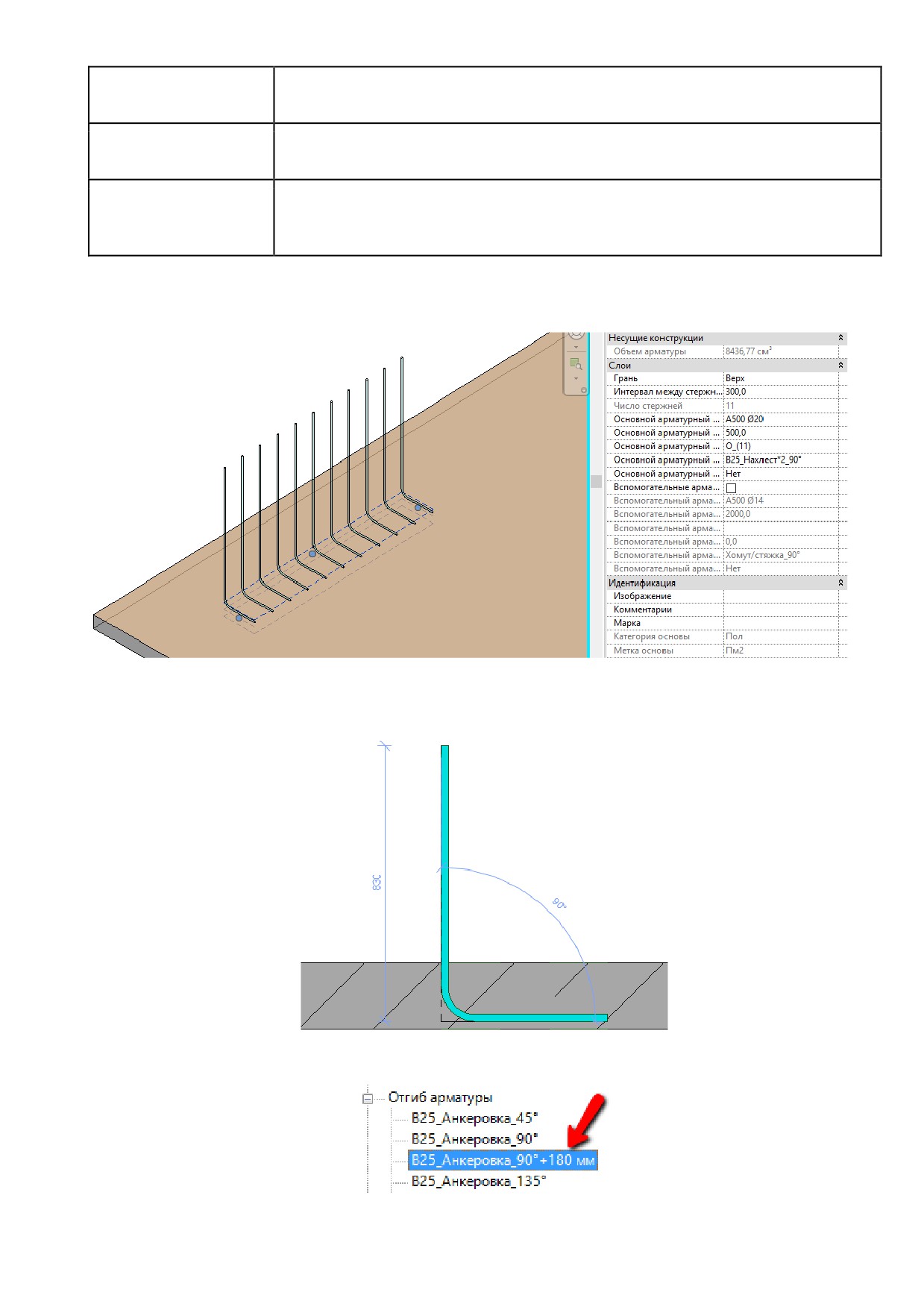

Для каждого типа арматурного стержня стиля «Обычный», настроены отгибы арматуры для

бетона В25:

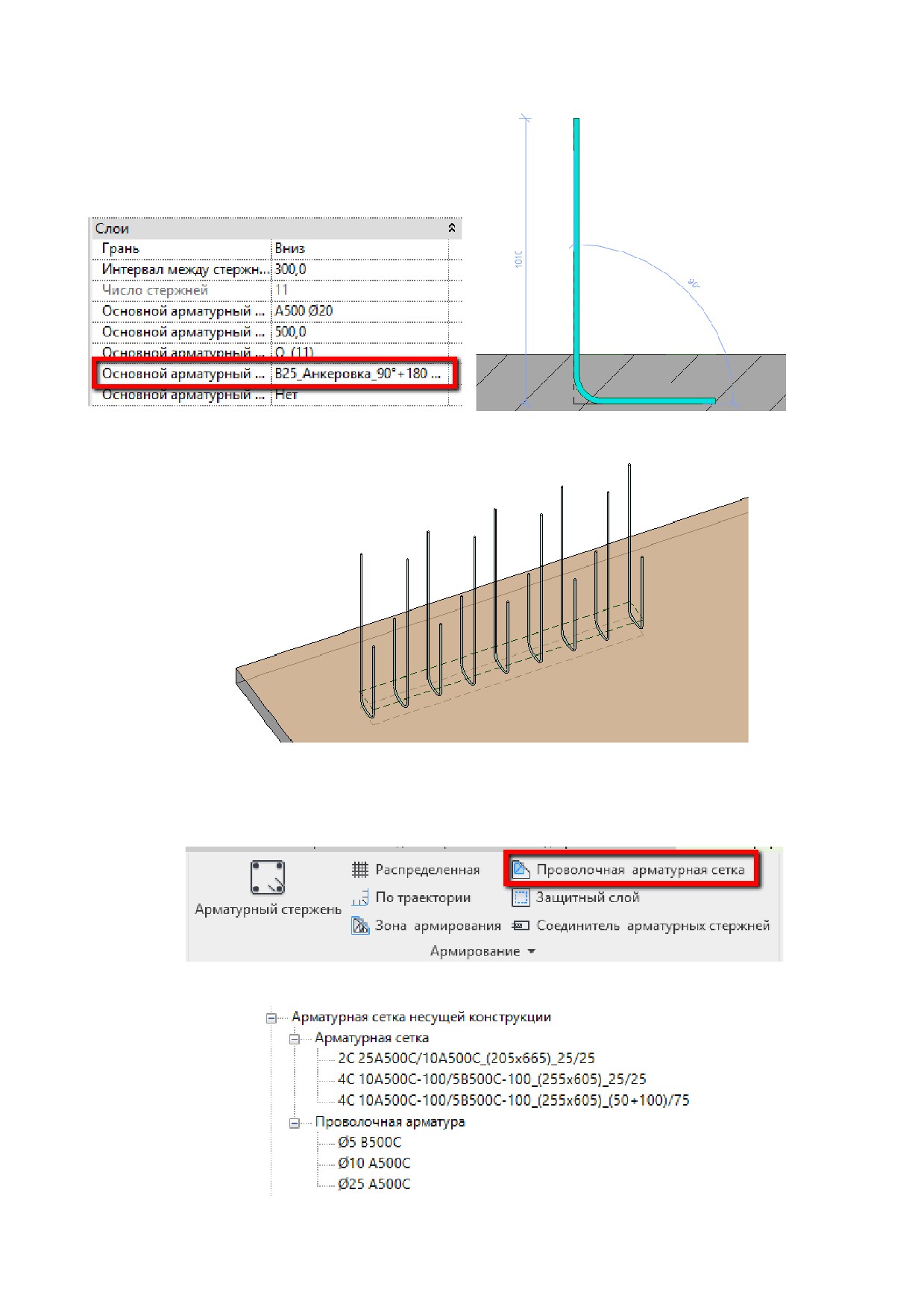

● Анкеровка - длина загиба для бетона В25 с коэффициентом 1

● Нахлест - длина загиба для бетона В25 с коэффициентом 1,2

● Нахлест(100%) - длина загиба при 100% количестве стыкуемой в одном расчетном сечении

арматуры для бетона В25 с коэффициентом 2

● Нахлест*2 - длина загиба для бетона В25 с коэффициентом 1,2 и умноженной на 2

● Хомут/стяжка используются для арматуры соответствующего стиля.

При выборе отгиба для арматуры определенного стиля, в списке не будет отгибов для другого.

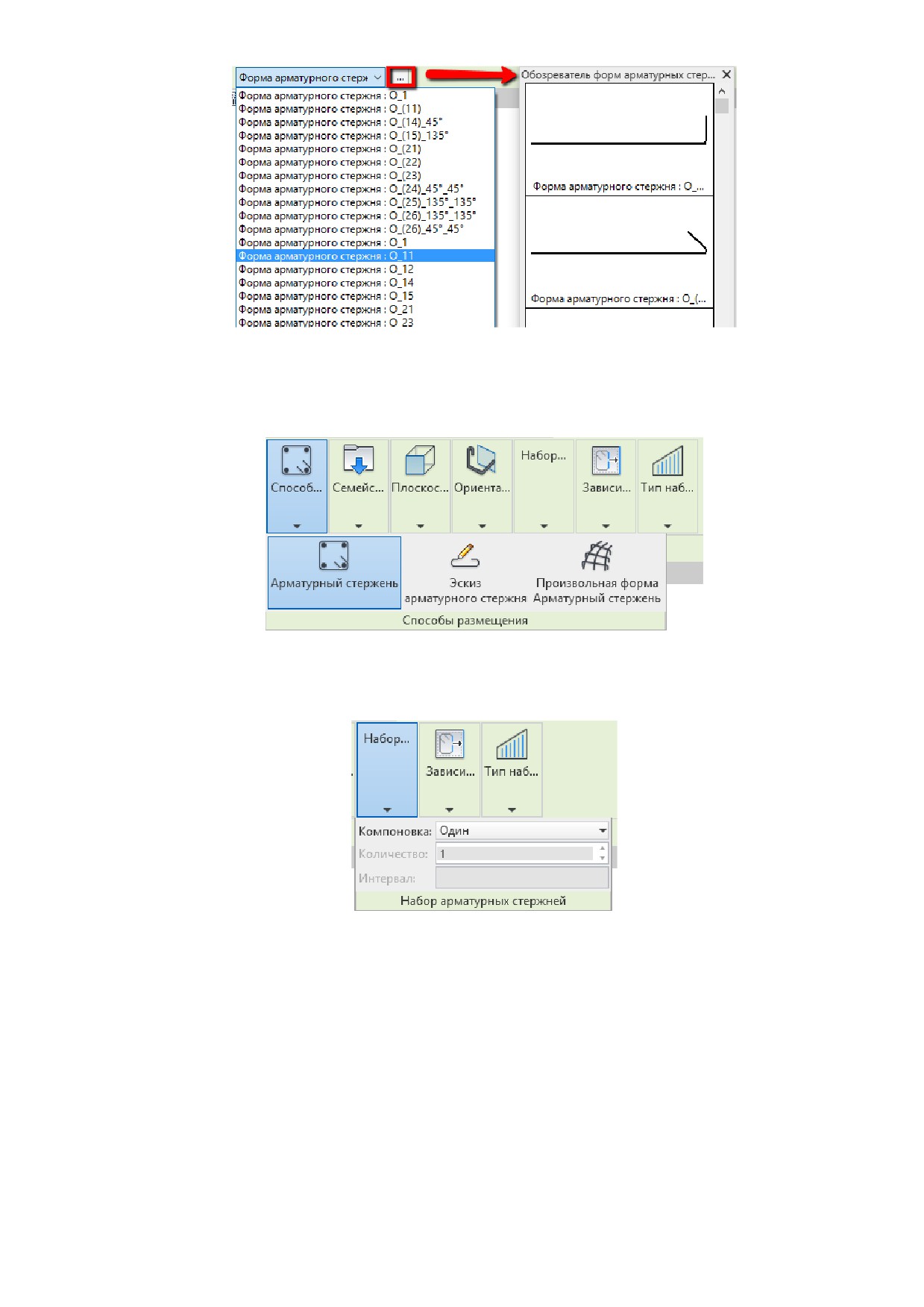

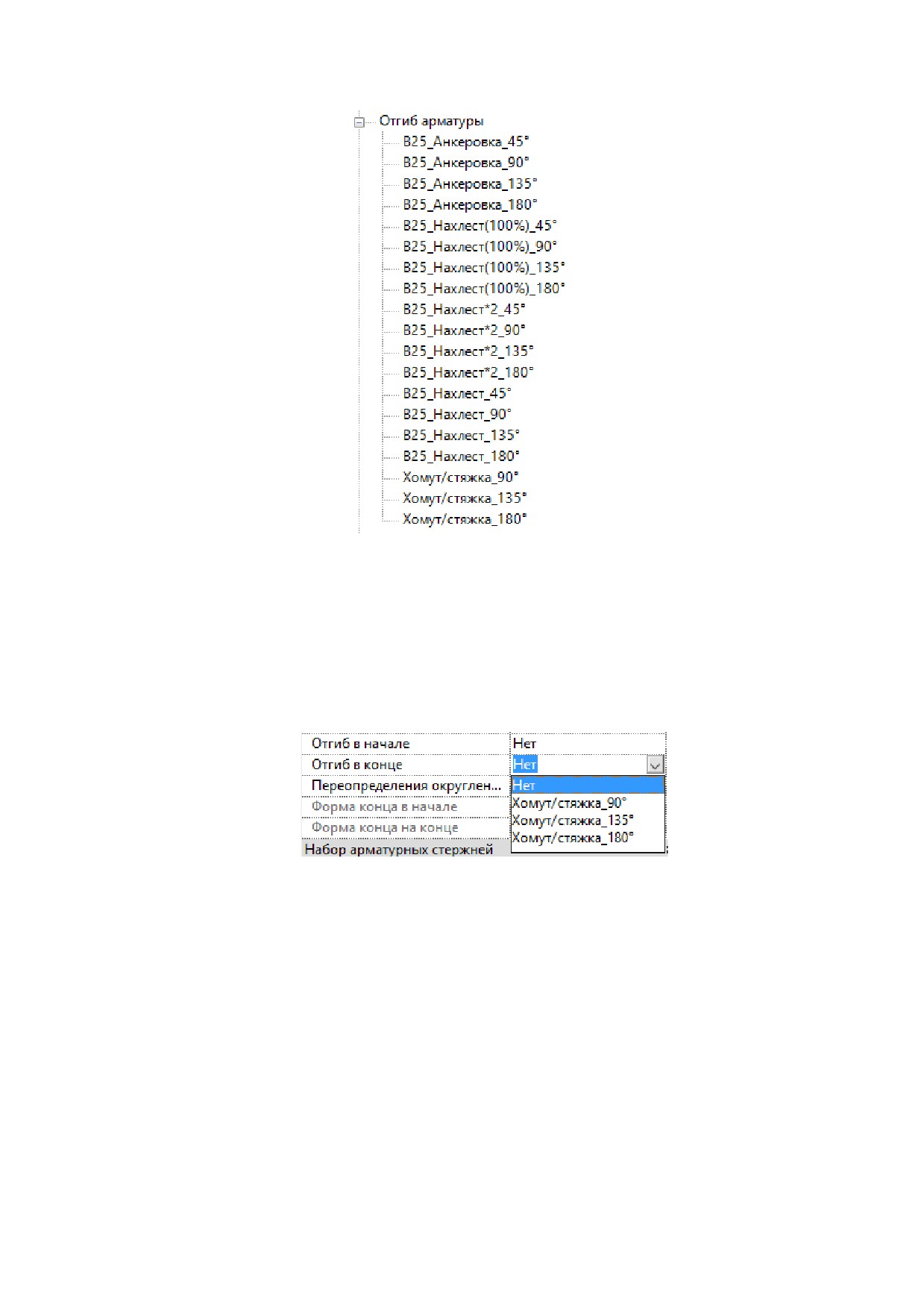

Пример выпадающего списка для арматуры стиля «Хомут / Стяжка»

Арматуру, образованную отгибами, удобно использовать в армировании по траектории для

формирования выпусков или деталей

Все семейства форм арматурных стержней имеют дополнительные настройки:

● Параметр «ADSK_Форма арматуры» - в параметр записывается числовое значение

формы;

● Параметр «ADSK_Форма отгибами» - значение «Да», если форма образована отгибами;

● Параметр «ADSK_Деталь_Префикс» - в параметр записывается буквенное обозначение

формы, которые будет выводиться в спецификациях и ведомостях (можно будет заменить

на звездочку, если в проекте используется нумерация по порядку);

● Параметр «Изображение формы» - устанавливается растровое изображение, которые

будет выводиться в «Ведомость деталей». Изображение можно создать в любом

графическом редакторе, например - Paint.

При добавлении дополнительных форм арматуры они должны быть предварительно настроены

таким же образом.

132

3.1.3.3. Армирование по площади

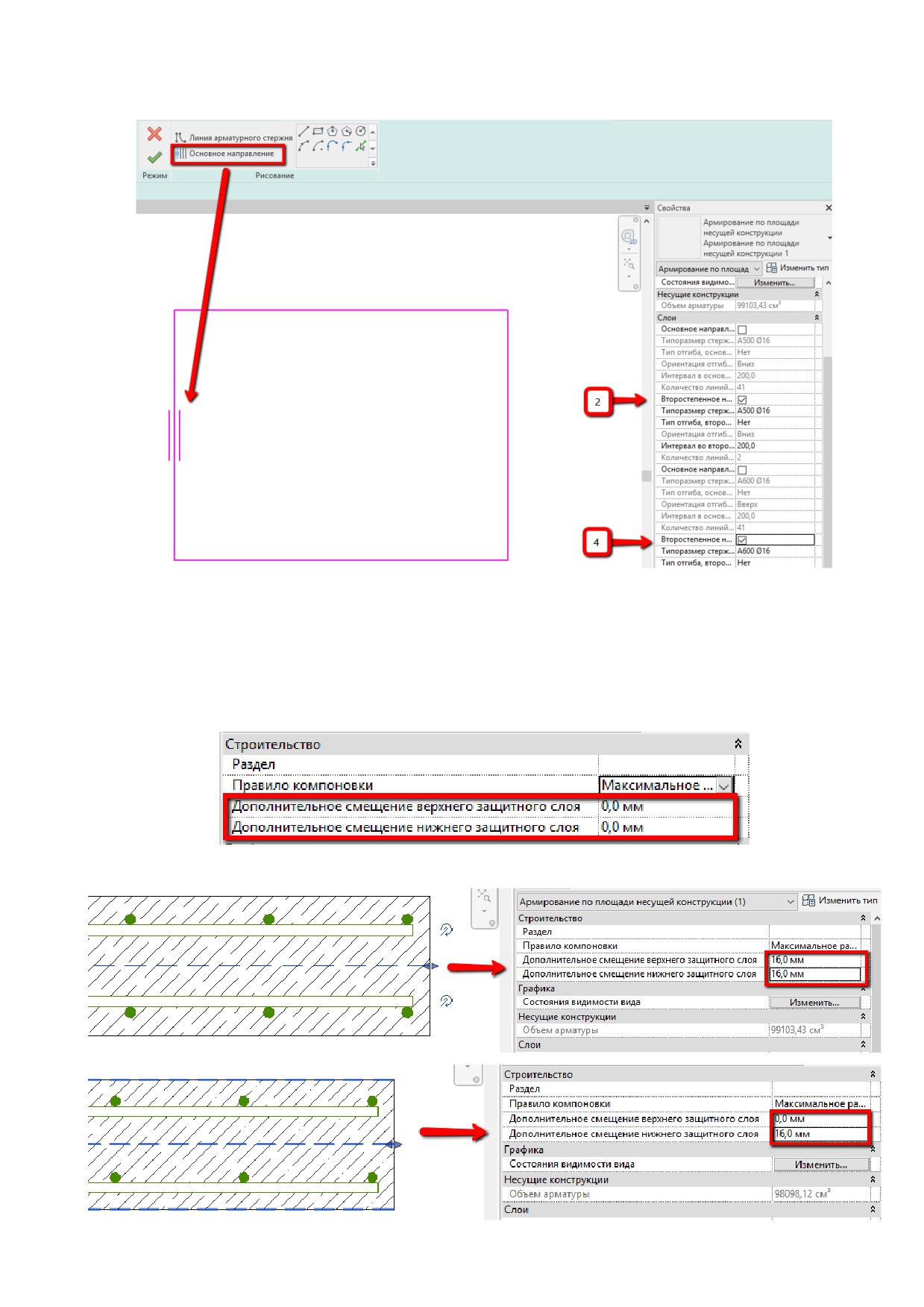

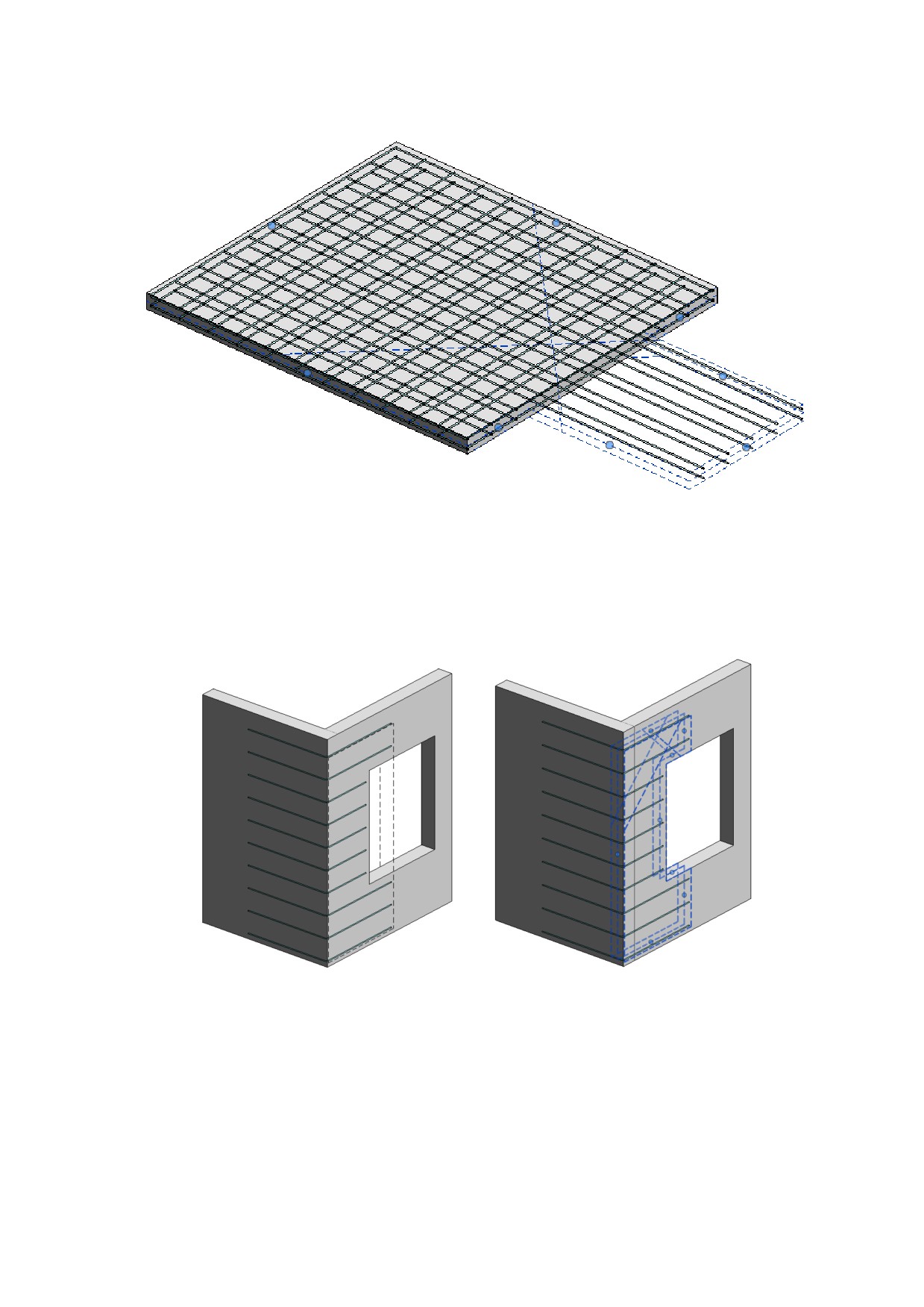

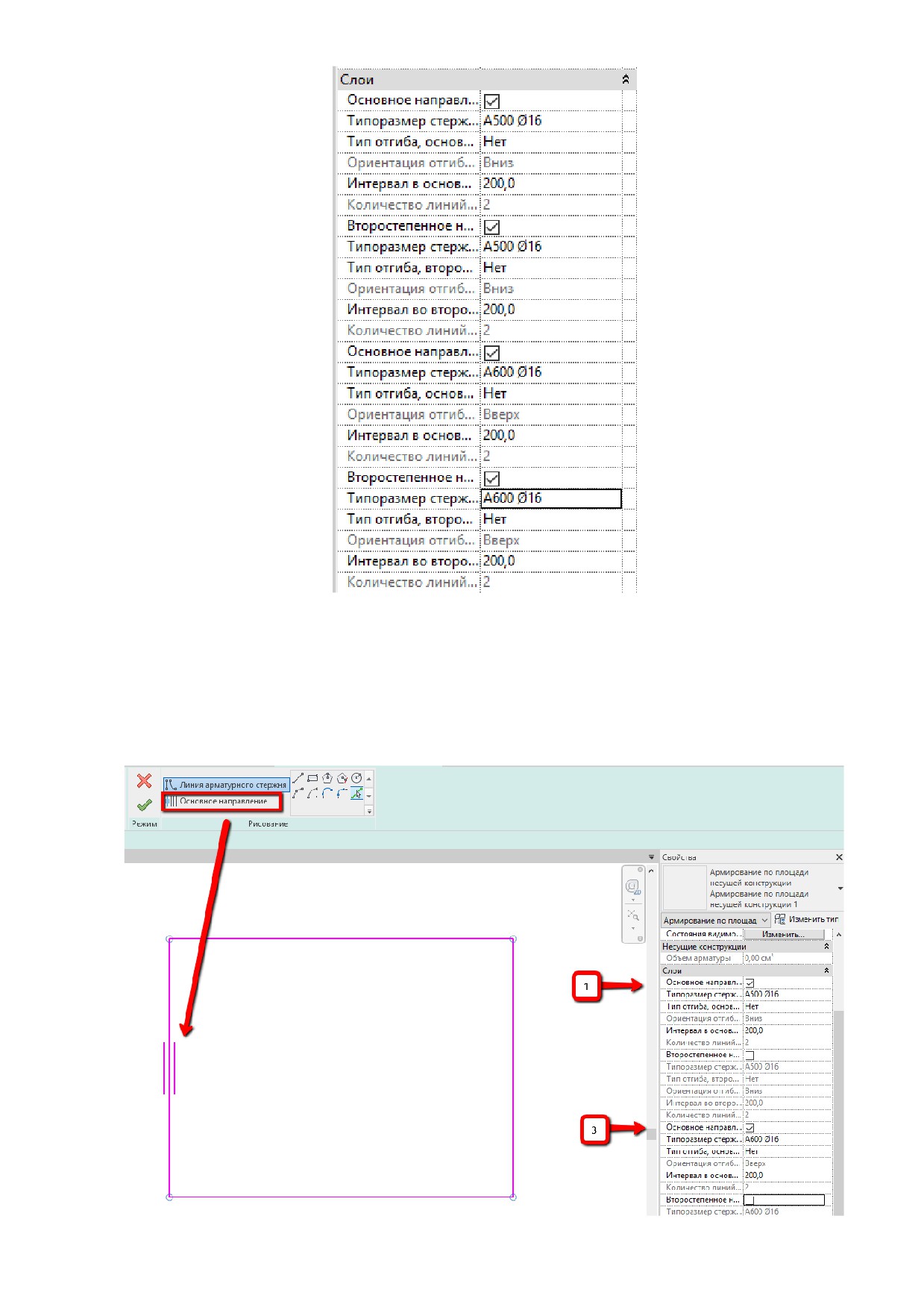

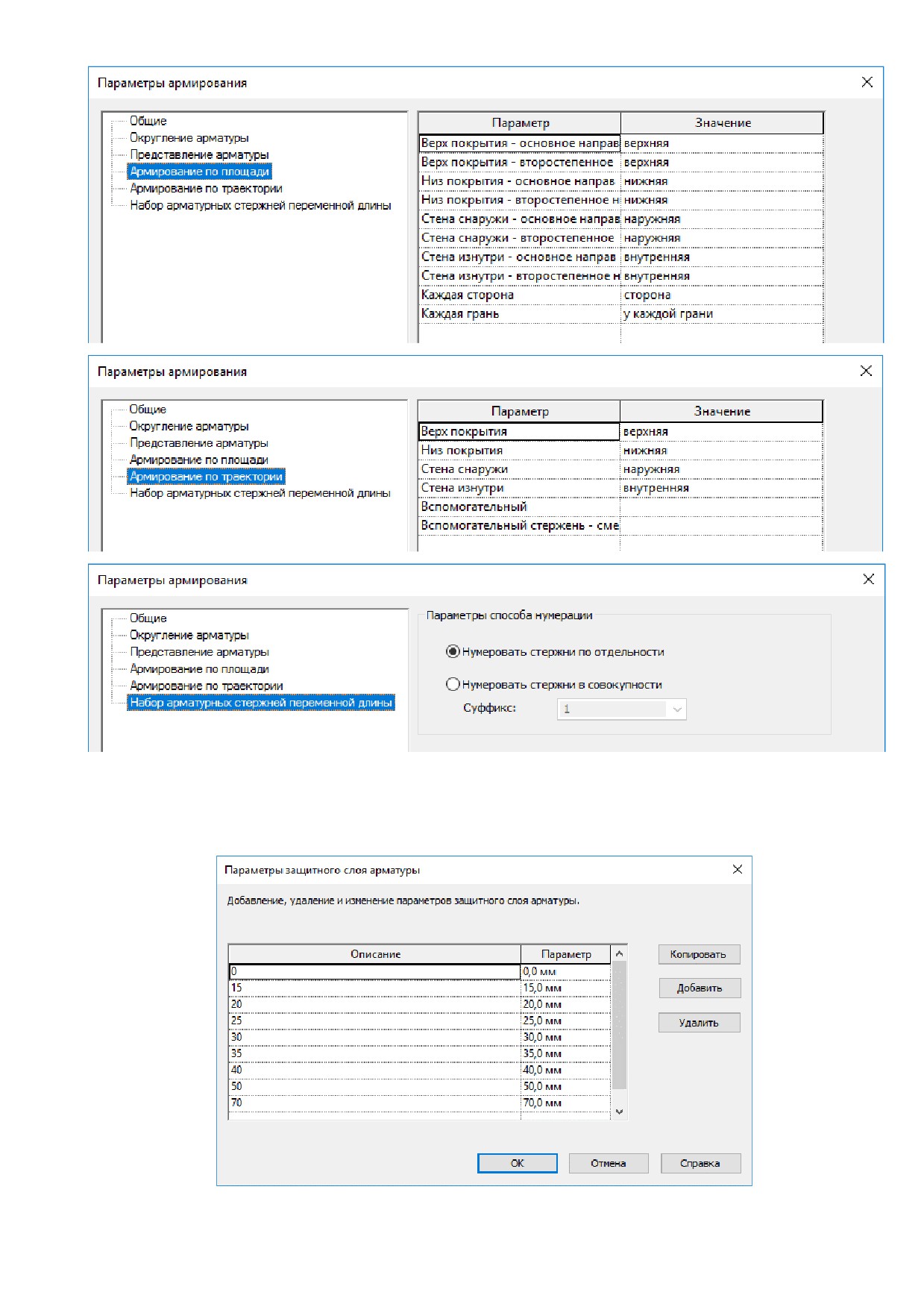

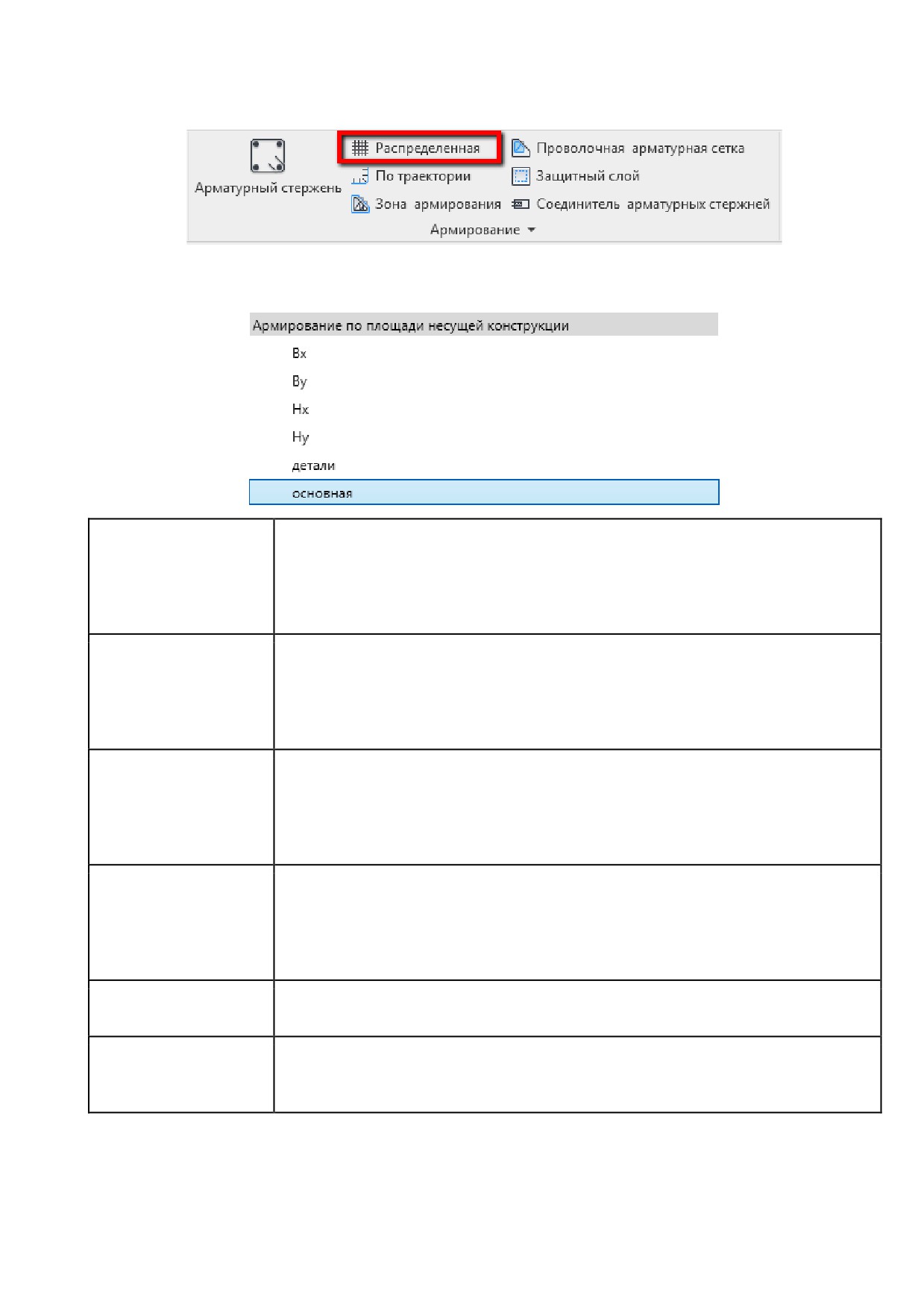

Армирование по площади осуществляется с помощью инструмента «Распределенная»:

Используйте соответствующие типы армирования по площади и типы арматурного стержня для

корректного отображения на видах.

Сетка, которая используется в армировании дополнительных зон вместе

с соответствующим типом арматуры.

Вx

В комментарии к типоразмеру прописывается «Вx».

В перекрытии можно читать как «Верхняя грань по X».

В стене можно читать как «Внутренняя грань по X».

Сетка, которая используется в армировании дополнительных зон вместе

с соответствующим типом арматуры.

Вy

В комментарии к типоразмеру прописывается «Вy».

В перекрытии можно читать как «Верхняя грань по Y».

В стене можно читать как «Внутренняя грань по Y».

Сетка, которая используется в армировании дополнительных зон вместе

с соответствующим типом арматуры.

Нx

В комментарии к типоразмеру прописывается «Нx».

В стене можно читать как «Нижняя грань по X».

В перекрытии можно читать как «Наружняя грань по X».

Сетка, которая используется в армировании дополнительных зон вместе

с соответствующим типом арматуры.

Нy

В комментарии к типоразмеру прописывается «Нy».

В перекрытии можно читать как «Нижняя грань по Y».

В стене можно читать как «Наружняя грань по Y».

Сетка, которая используется в армировании для деталей.

детали

В комментарии к типоразмеру прописывается «основная детали».

Сетка, которая используется в армировании для фоновой арматуры или

основная

для прочих нужд.

В комментарии к типоразмеру прописывается «основная».

Следует придерживаться всегда одного «Основного направления», чтобы не путаться в свойствах

сетки при выборе диаметров и классов для стержней.

135

Для формирования второстепенной арматуры «Основное направление» оставляем таким же, но

включаем второстепенные стержни (включены 2 и 4 галочки).

Это общее правило. Так при изменении арматуры всегда будет понятно, какую из строчек править

(1 и 3 строчки для арматуры по Y, по верхней и нижней граням соответственно; 2 и 4 строчки для

арматуры по X, по верхней и нижней граням соответственно).

Для правильного смещения арматуры от защитных слоев, следует задать в параметрах сетки

«Дополнительное смещение верхнего защитного слоя» и «Дополнительное смещение нижнего

защитного слоя».

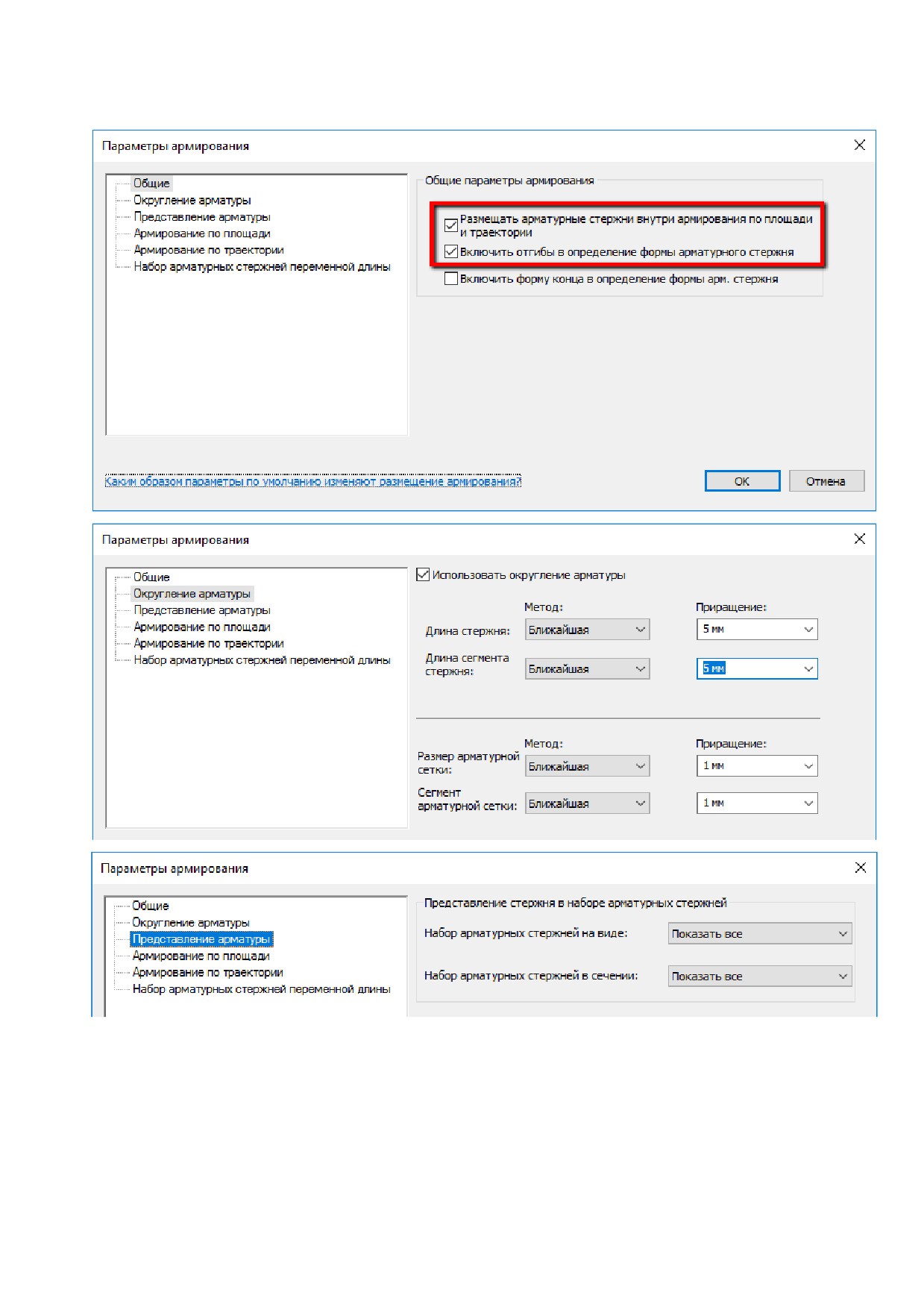

На скриншотах ниже представлены варианты настроек для решения разных задач:

137

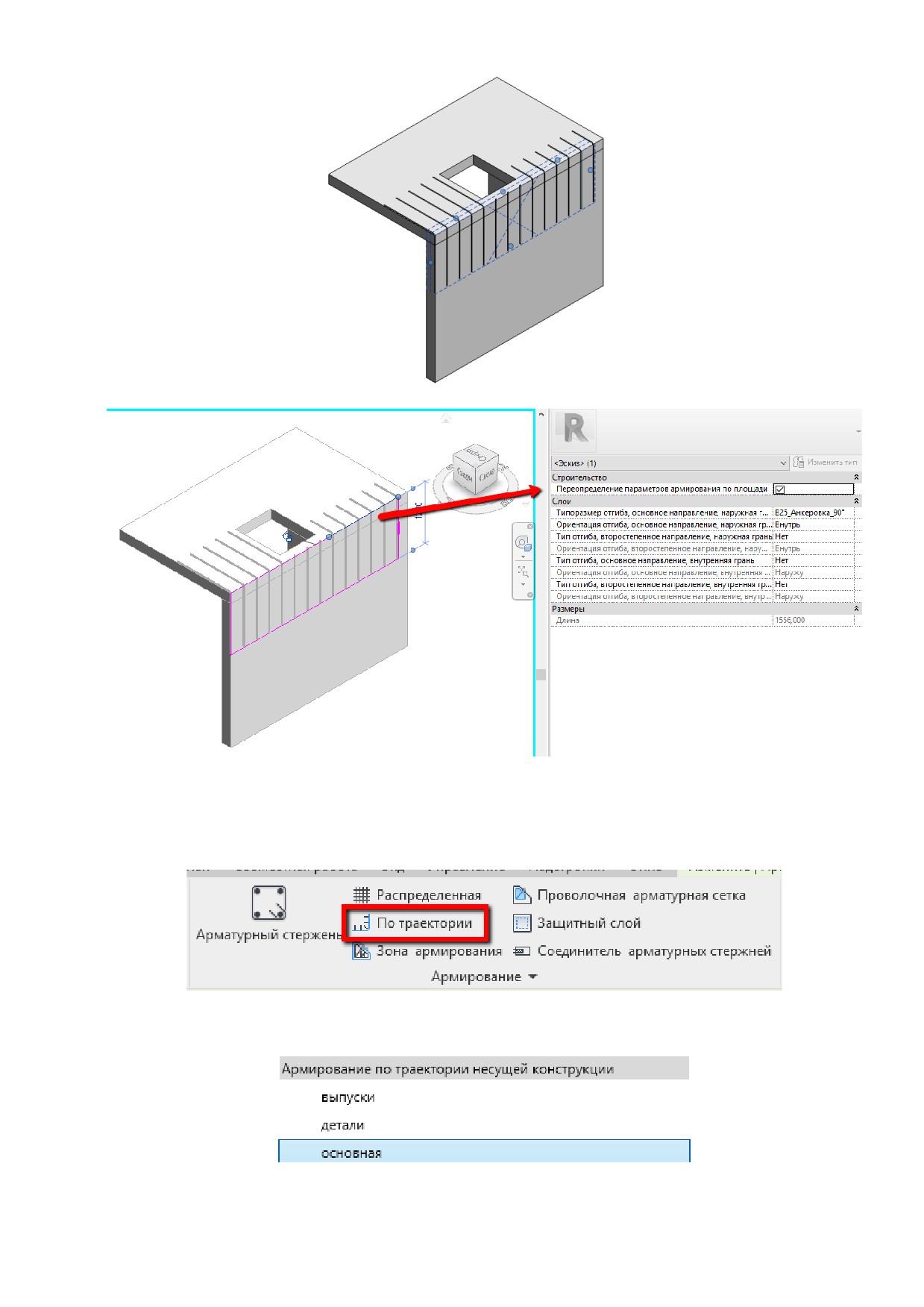

И при изменении эскиза нужной зоны, можно получить правильные выпуски в другую конструкцию,

(без арматуры в другом направлении).

Так как армирование по площади подрезается проемами, то не нужно создавать несколько

массивов, например, Г-образного стержня в узле армирование стен. Проще сделать нужный

отгиб, а саму зону расположить на стене с проемом. Есть нюансы, когда проем от пола, и

перестает подрезать арматуру, но можно скорректировать саму границу армирования по

площади.

Если загиб сложной формы (например, с проёмом) идет в плиту перекрытия, следует сделать

разделение границы армирования по площади и назначить для каждой границы своё значение

отгиба:

138

Граница, вдоль которой располагается арматура для выпусков.

выпуски

В комментарии к типоразмеру прописывается «основная выпуски».

Граница, вдоль которой располагается арматура для деталей.

детали

В комментарии к типоразмеру прописывается «основная детали».

Граница, вдоль которой располагается фоновая арматура или арматура

основная

для прочих нужд.

В комментарии к типоразмеру прописывается «основная».

С помощью армирования по траектории можно создавать выпуски в другие конструкции, указывая

необходимый отгиб для арматуры:

Значение величины отгиба отсчитывается от грани загиба. Чтобы соблюсти анкеровку и учесть

толщину плиты, следует создать новый тип отгиба нужной длины.

Создаем в отгибах еще один тип:

В типе арматуры прописываем значение:

140

Чтобы создать необходимую сетку, нужно создать необходимые типы проволочной арматуры, в

типе которых указывается только диаметр стержня и диаметр загиба, для корректного

отображения на чертежах

После этого создается новый тип сетки, в котором выбирается нужный тип проволочной арматуры

из созданных. Также там необходимо прописать ГОСТ для основной и второстепенной

проволочной арматуры. Массу сетки для заполнения параметра можно не вычислять, она

вычисляется в самой спецификации на арматурные сетки.

3.1.3.6. Арматурный стержень и способы создания

При создании арматурного стержня нужно выбрать форму из раскрывающегося списка под лентой

или открыть обозреватель форм, нажав на кнопку с тремя точками:

143

Закладная деталь моделируется с помощью специальных семейств (профилей, пластин,

стержней и т.д.), которые создаются в категории «Несущая арматура» (с помощью «арматуры

IFC»), чтобы сделать общую ведомости расхода стали на закладные изделия, в которой

присутствуют также и арматурные стержни.

Сама закладная деталь создается в той же категории.

Закладная деталь размещается в проекте на гранях бетонных конструкций.

Для корректного подсчета в спецификации, в закладных заполнены следующие параметры в

соответствии с примером:

Семейства IFC арматуры для закладных деталей (в том числе и ГОСТовские профили)

145

Во вложенных семействах закладной детали в комментарии к типоразмеру вписано «детали

закладных», а сам тип с префиксом “дз_”.

Семейства IFC арматуры при моделировании в модели принимают те же принципы, что и типы

системной арматуры, с аналогичными префиксами и точно так же сортируются и фильтруются в

спецификациях, и принимают настройки видов в соответствии с фильтрами.

Отличаются несколькими параметрами, которые у них на экземпляре (ADSK_Код

металлопроката) и аналоги системных параметров (ADSK_Диаметр арматуры,

ADSK_Материал).

Поскольку закладные детали - это загружаемые семейства, следует вручную заполнить

параметры «ADSK_Категория основы» и «ADSK_Метка основы» (как в аналогичных параметрах у

системной арматуры), чтобы закладные детали попадали в нужные спецификации:

146

3.1.3.8. Арматурные каркасы

В шаблоне предусмотрено создание арматурных каркасов, сеток и подобных вещей

инструментом «Группы».

1. Арматурный каркас моделируется арматурными стержнями при помощи стандартных

инструментов.

2. Из арматурных стержней создается «Группа». Далее выполняется копирование «группы» в

проекте.

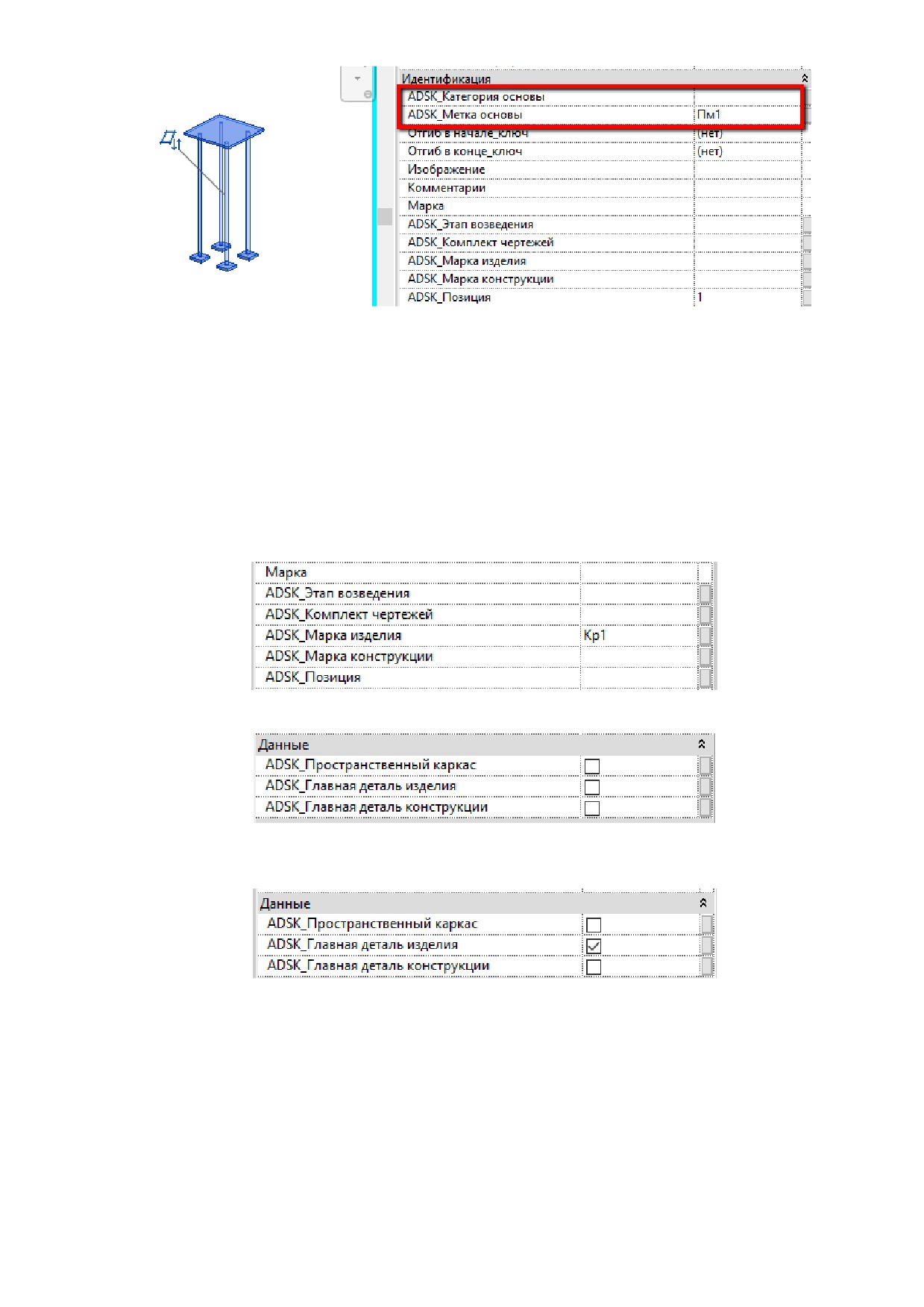

Для обозначения принадлежности арматурного изделия к определенной конструкции следует

указать «ADSK_Марка изделия».

У всей арматуры в каркасе следует убрать галочки со следующих параметров:

Для одного стержня или массива стержней во всем каркасе следует поставить галочку

«ADSK_Главная деталь изделия»:

При этом сами арматурные каркасы должны создаваться типом арматурных стержней с

префиксом «к» или с префиксом “мп_к_”, который используется, если необходимо каркас

учитывать в метрах погонных).

При создании каркаса в метрах погонных, необходимо ставить галочку на параметре

«ADSK_Главная деталь изделия» у элемента или массива, по которому определяется метраж

такого каркаса.

Для пространственного каркаса следует поступать аналогично, только должны быть заполнены

параметры «ADSK_Марка конструкции», стоять галочка в параметре «ADSK_Пространственный

каркас» и для одного стержня или массива стержней во всем каркасе следует поставить галочку

«ADSK_Главная деталь конструкции». При этом сами арматурные пространственные каркасы

147

должны создаваться типом арматурных стержней без префиксов (кроме префикса “мп_”, который

используется, если необходимо пространственный каркас учитывать в метрах погонных).

При создании пространственного каркаса в метрах погонных, необходимо ставить галочку на

параметре «ADSK_Главная деталь конструкции» у элемента или массива, по которому

определяется метраж такого каркаса.

Некоторые пространственные каркасы состоят из плоских каркасов и стержней, связывающих эти

плоские каркасы. В этом случае в плоских каркасах дополнительно нужно заполнить параметр

«ADSK_Марка конструкции» и стоять галочка в параметре «ADSK_Пространственный каркас»

как для пространственного каркаса.

Создание арматурных изделий при помощи инструмента «Сборка» следует использовать, если

необходимо создать отдельные виды и спецификации на изделие.

3.1.3.9. IFC арматура

«IFC арматура» - это арматура, которая используется при создании закладных деталей как

описано в пункте 3.1.3.7 или каких-либо сложных форм, которые невозможно создать системной

арматурой (например, фиксаторы для арматуры - «лягушки»).

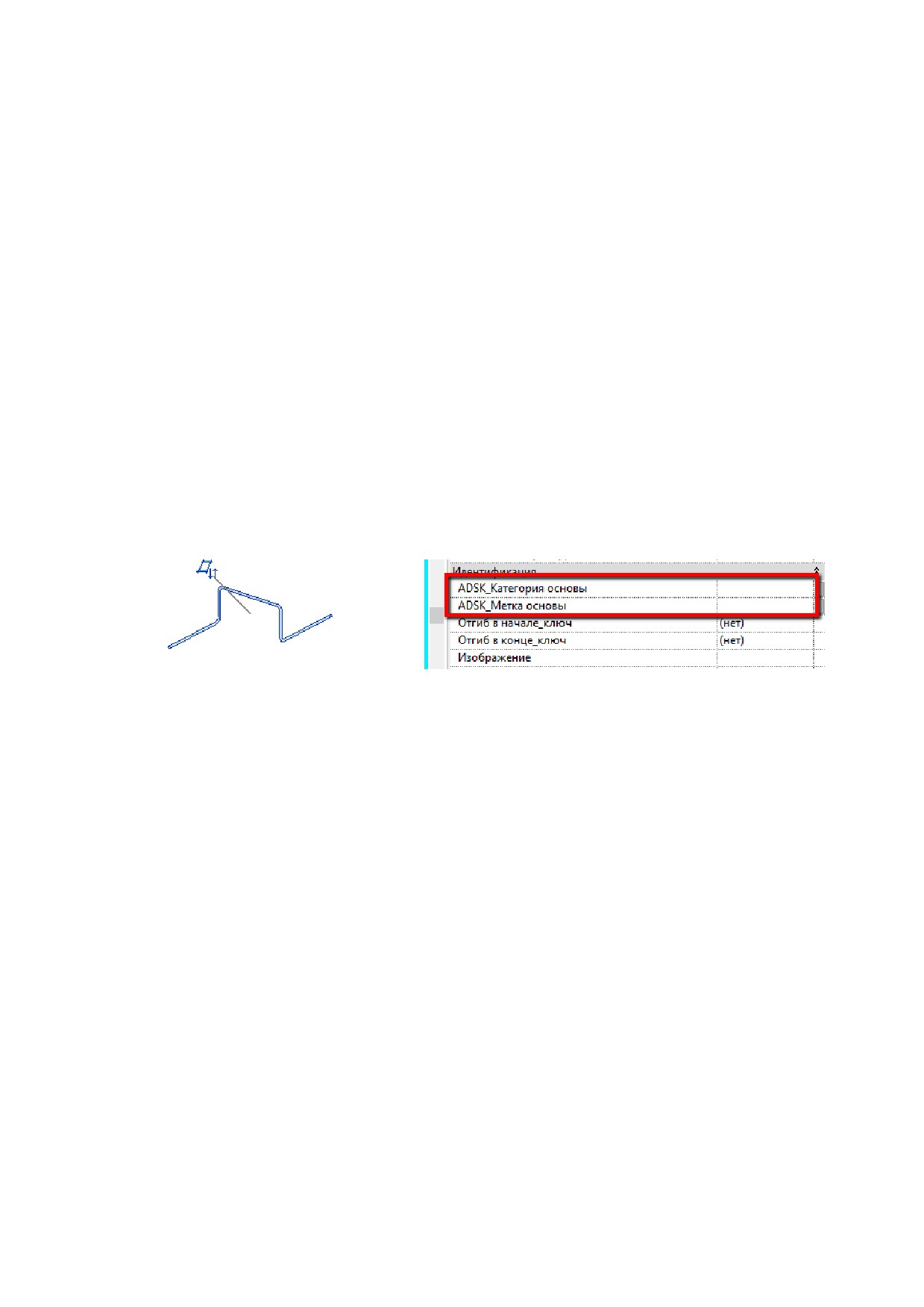

Поскольку IFC арматура - это загружаемые семейства, следует вручную заполнить параметры

«ADSK_Категория основы» и «ADSK_Метка основы» (как в аналогичных параметрах у системной

арматуры), чтобы IFC арматура попадала в нужные спецификации:

В случае необходимости, арматурные каркасы из арматуры IFC можно создавать, или по

принципу закладных деталей, или использовать типы с соответствующими префиксами как и в

типах системной арматуры, тогда эти каркасы будут так же приходить в спецификации (целиком

как изделие или отдельно деталями).

148

3.2. Вкладка «Аннотацииª

3.2.1 Марки

В данном разделе описываются семейства марок, используемые в шаблоне.

3.2.1.1. Марки Стен

Наименование

Эскиз

Описание

ADSK_Марка_Стена

Создается новый тип с

соответствующей длиной полки.

- Марка_Полка 10 мм

Заполняемый параметр - «Марка»

3.2.1.2. Марки Перекрытий

Наименование

Эскиз

Примечание

ADSK_Марка_Перекрытие

- Марка_Полка 10 мм

- Марка/Толщина_Полка 10

Марка отображает значения

мм

параметров, указанных в имени типа.

Длина полки регулируется

ADSK_Марка/Отм.низа_Полка

параметром «Длина полки».

22 мм

и т.д.

Над полкой. Заполняемый

автоматически параметр -

«Толщина».

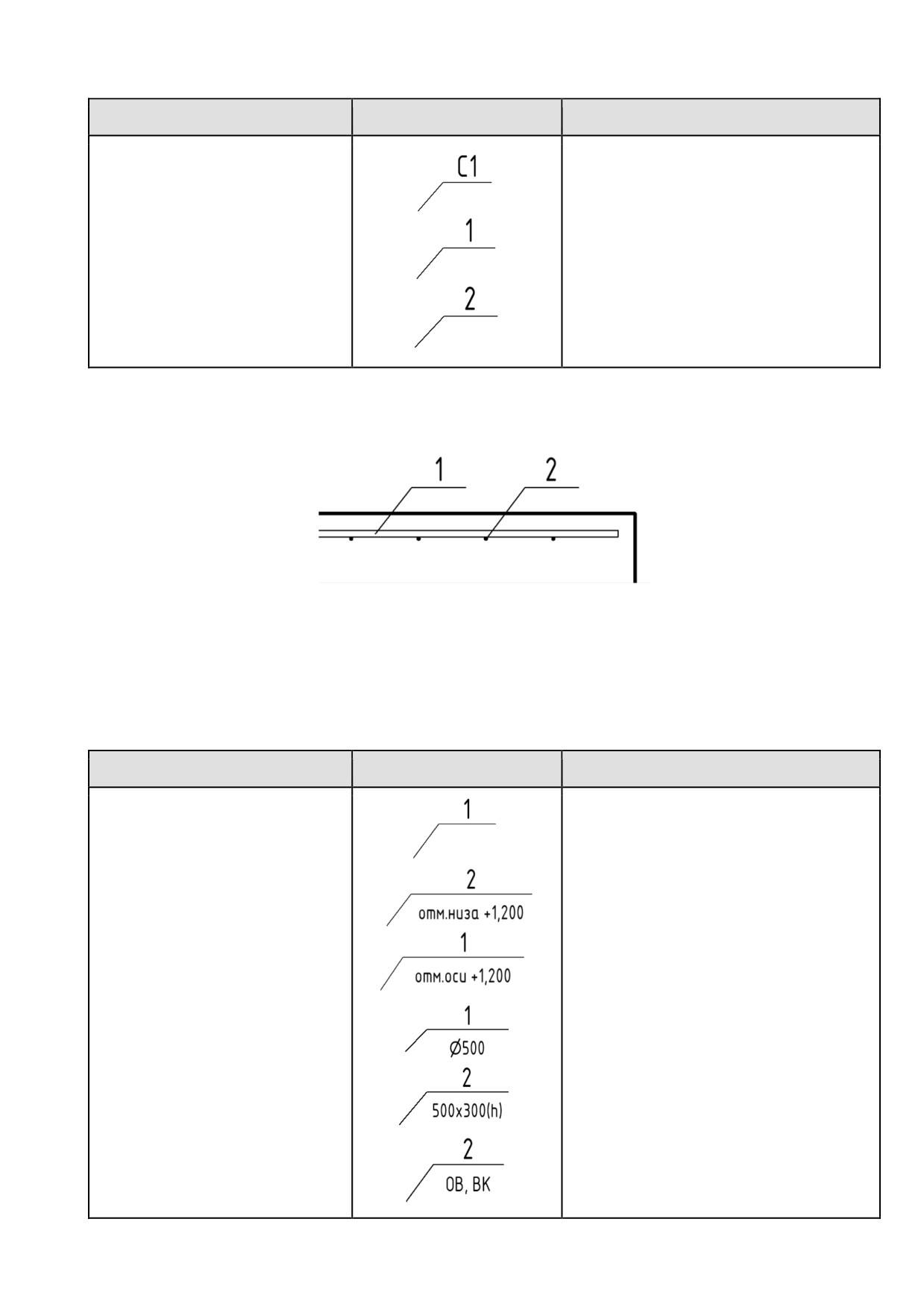

ADSK_Марка_Перекрытие_Пл

анОтметка

Под полкой. Заполняется

автоматически по конструкции

параметр - «Отметка верха»

ADSK_Марка_ПлитаПерекрыт

ия_БезПолки:

Марка отображает значения

- ADSK_Марка конструкции

параметров, указанных в имени типа.

- ADSK_Наименование

- Марка

ADSK_Марка_ПлитаПерекрыт

Марка отображает значения

ия:

параметров, указанных в имени типа.

- ADSK_Марка

Длина полки регулируется

конструкции_Полка 10 мм

параметром «Длина полки».

149

- ADSK_Наименование_Полка

30 мм

- Марка_Полка 10 мм

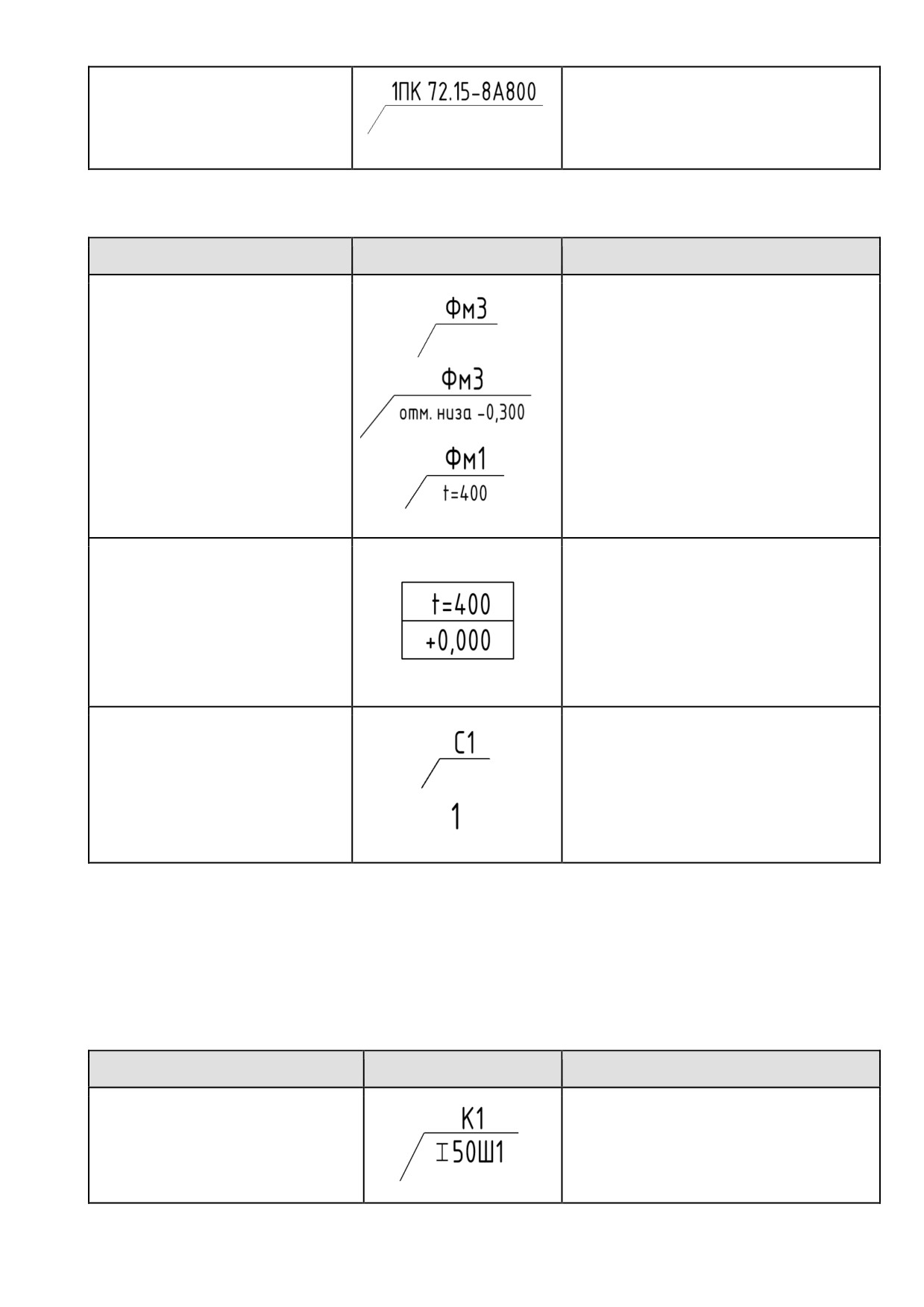

3.2.1.3. Марки Фундаментов

Наименование

Эскиз

Примечание

ADSK_Марка_Фундамент:

- ADSK_Марка

конструкции_Полка 10 мм

Марка отображает значения

- ADSK_Марка

параметров, указанных в имени типа.

конструкции/Отм.низа_Полка

22 мм

Длина полки регулируется

параметром «Длина полки».

- Марка/Толщина_Полка 12

мм

- и т.п.

Над полкой. Заполняемый

автоматически параметр -

«Толщина».

ADSK_Марка_Фундамент_Пла

нОтметка

Под полкой. Заполняется

автоматически по конструкции

параметр - «Отметка верха»

ADSK_Марка_Фундамент_Сва

Марка отображает значения

параметров, указанных в имени

- ADSK_Марка

типа.

конструкции_Полка 8 мм

Длина полки регулируется

- ADSK_Позиция_Без полки

параметром «Длина полки».

Для монолитных фундаментов заполняется параметр «Маркаª.

Для сборных фундаментов заполняется параметр «ADSK_Марка конструкцииª.

Для свайных фундаментов дополнительно заполняется параметр «ADSK_Позицияª для

маркировки свайного поля.

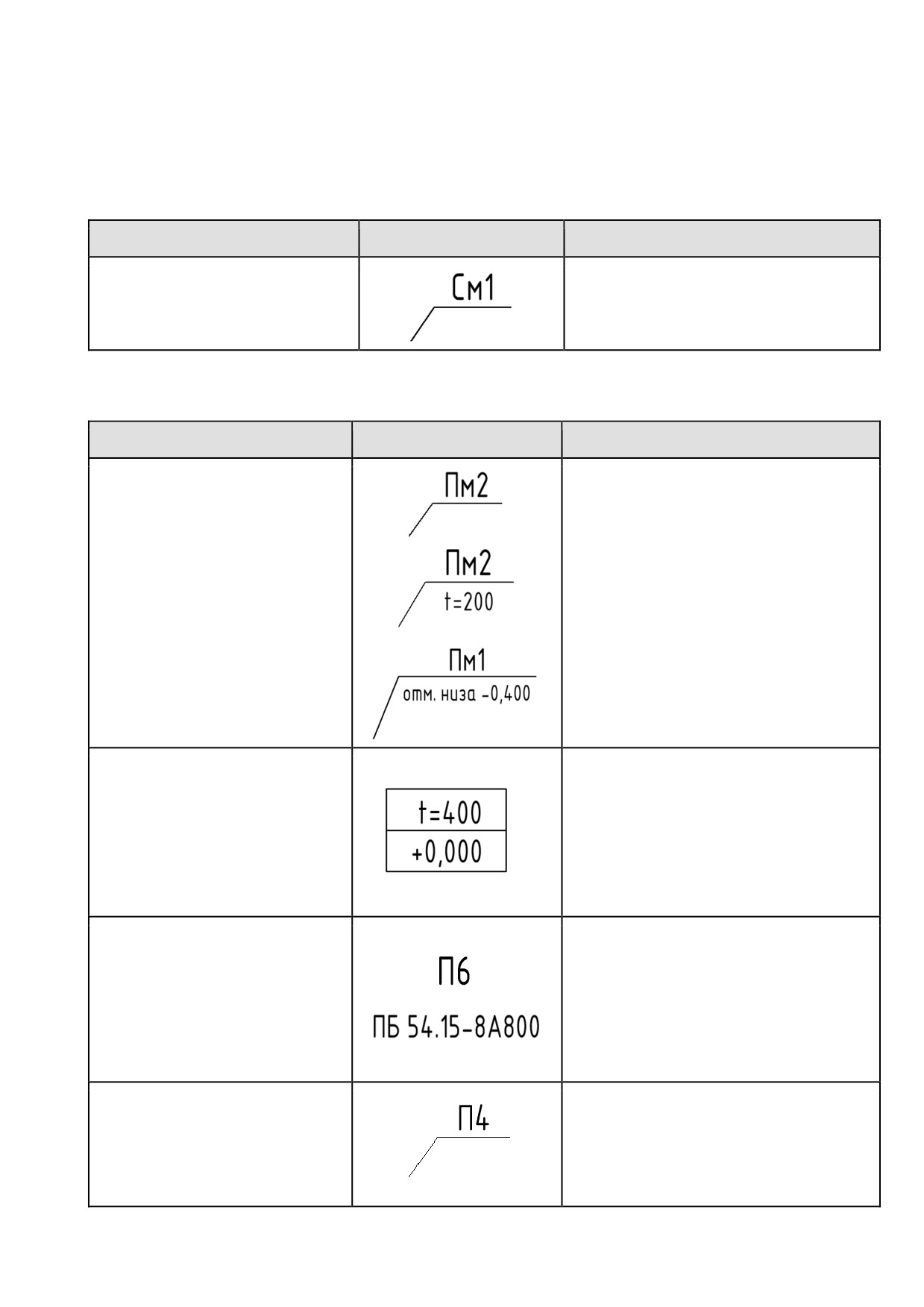

3.2.1.4. Марки Колонн

Наименование

Эскиз

Примечание

Марка отображает значения

ADSK_Марка_НесущаяКолонна

параметров, указанных в имени типа.

Длина полки регулируется

параметром «Длина полки».

150

- ADSK_Марка

конструкции/ADSK_Наименован

ие_Полка 15 мм

- ADSK_Наименование_Полка

10 мм

- ADSK_Наименование_

Префикс_Полка 15 мм

- ADSK_Позиция_Полка 10 мм

- Марка_Полка 10 мм

- ADSK_Марка

конструкции_Полка 10 мм

Марка отображает значения

ADSK_Марка_НесущаяКолонна

параметров, указанных в имени

_БезПолкиВертикальная:

типа.

- Марка

Устанавливать с отключенной

- ADSK_Марка конструкции

опцией «Выноска»

Марка отображает значения

ADSK_Марка_НесущаяКолонна

параметров, указанных в имени

_ВправоВверх:

типа.

- ADSK_Марка

Сдвиг может быть изменен в

«Свойствах типа». Устанавливать с

- ADSK_Марка конструкции

отключенной опцией «Выноска»

Для монолитных колонн заполняется параметр «Маркаª.

Для сборных монолитных колонн или стальных колонн заполняется параметр

«ADSK_Марка конструкцииª

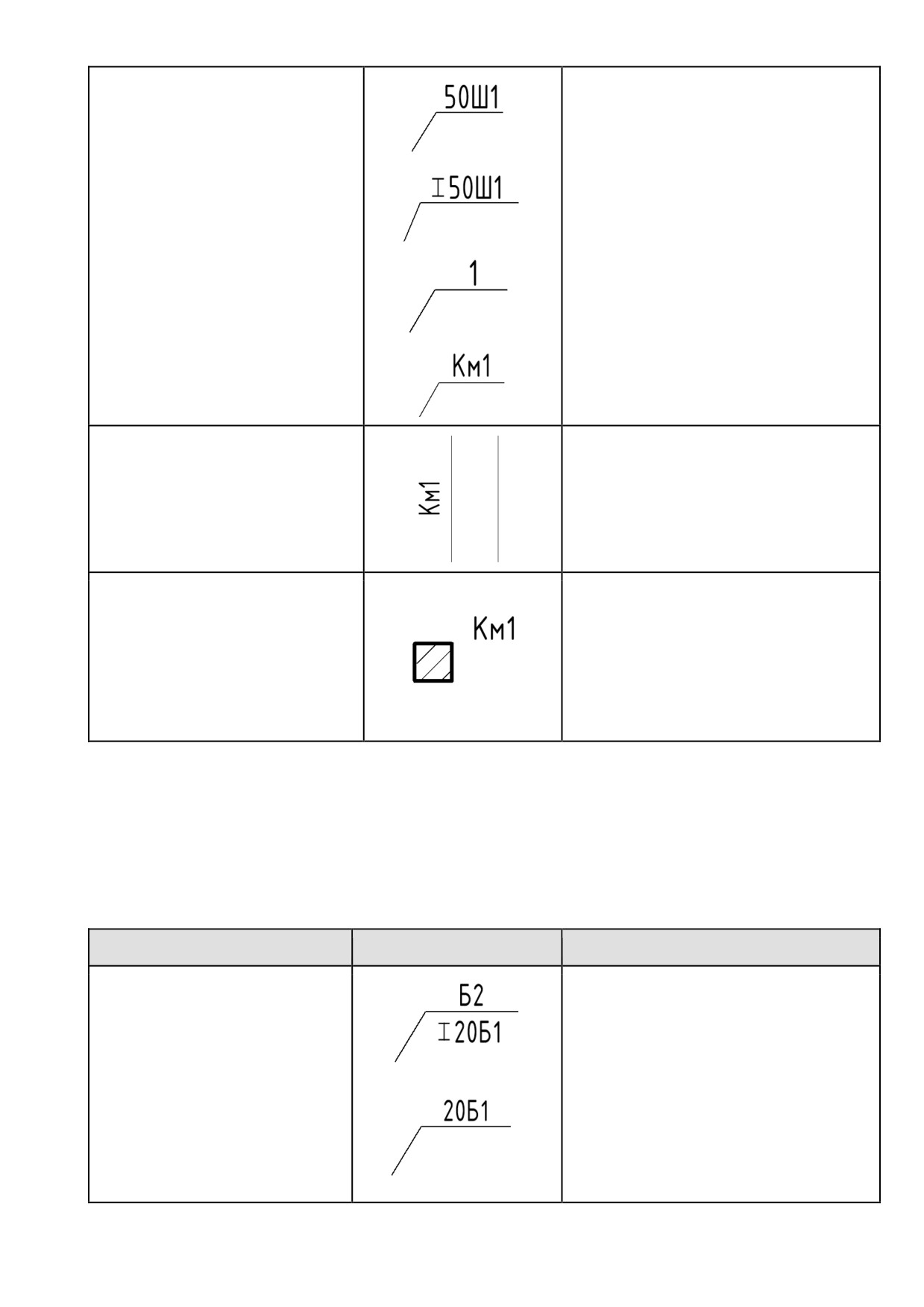

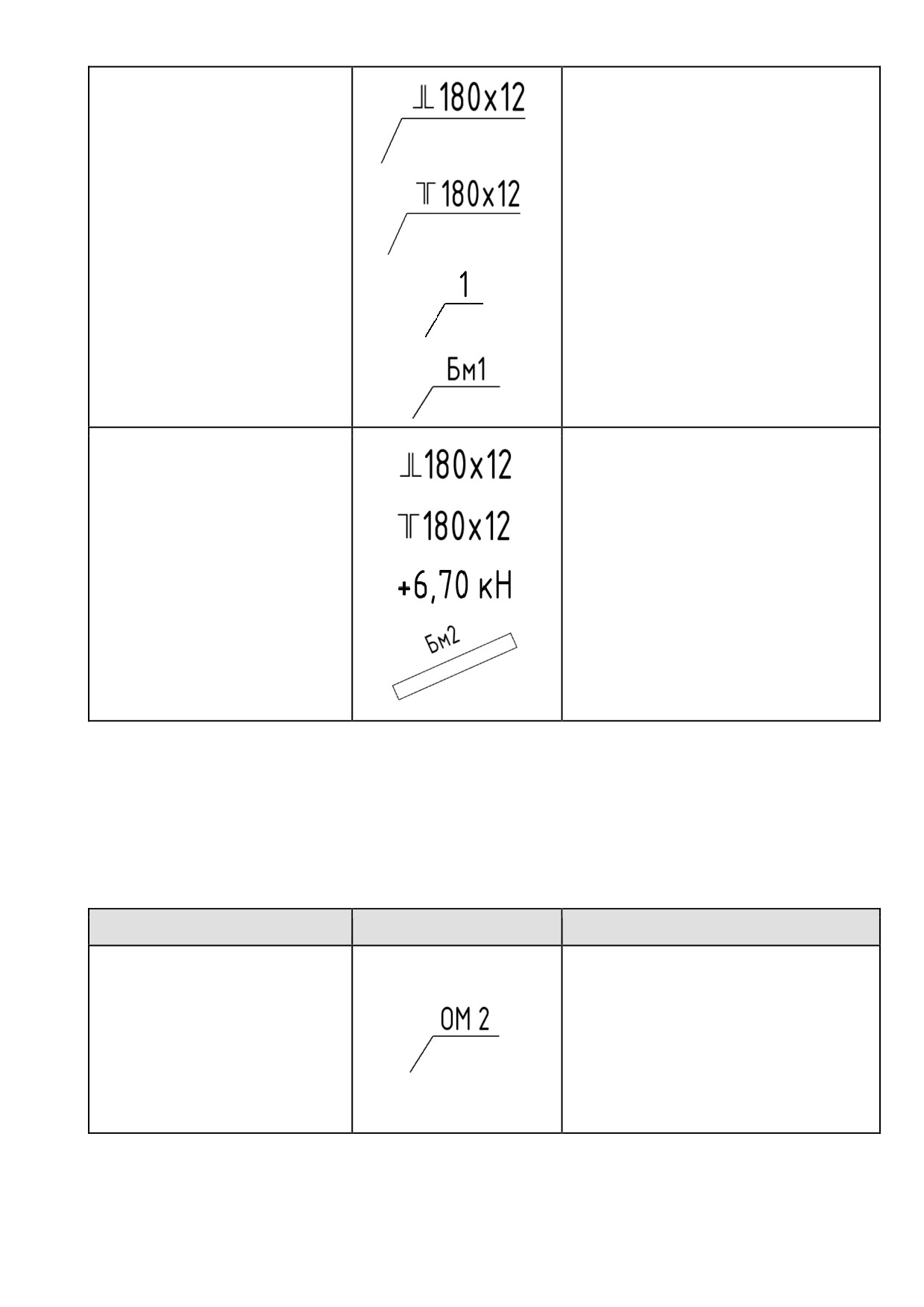

3.2.1.5. Марки Балок (каркас несущий)

Наименование

Эскиз

Примечание

ADSK_Марка_Балка:

- ADSK_Марка

конструкции/ADSK_Наименов

Марка отображает значения

ание_Полка 15 мм

параметров, указанных в имени типа.

- ADSK_Наименование_Полка

Длина полки регулируется

15 мм

параметром «Длина полки».

- ADSK_Наименование_

Префикс_Полка 15 мм

151

- ADSK_Наименование_

ПрефиксРазвернут_Полка 20

мм

- ADSK_Позиция_Полка 10 мм

- Марка_Полка 10 мм

- ADSK_Марка

конструкции_Полка 10 мм

ADSK_Марка_Балка_

БезПолки:

- ADSK_Наименование_

Префикс

Марка отображает значения

параметров, указанных в имени типа.

- ADSK_Наименование_

ПрефиксРазвернут

Устанавливать с отключенной

опцией «Выноска».

- ADSK_Усилие_N

- Марка

- ADSK_Марка конструкции

Для монолитных балок заполняется параметр «Маркаª.

Для сборных монолитных балок или стальных балок заполняется параметр «ADSK_Марка

конструкцииª

3.2.1.6. Марки Обобщенных моделей

Наименование

Эскиз

Примечание

ADSK_Марка_ОбобщеннаяМо

дель:

Марка отображает значения

параметров, указанных в имени

- Марка_Полка 10 мм

типа.

- ADSK_Марка

контрукции_Полка 10 мм

Длина полки регулируется

параметром «Длина полки».

- ADSK_Позиция_Полка 10 мм

152

3.2.1.7. Марки Арматуры

Наименование

Эскиз

Примечание

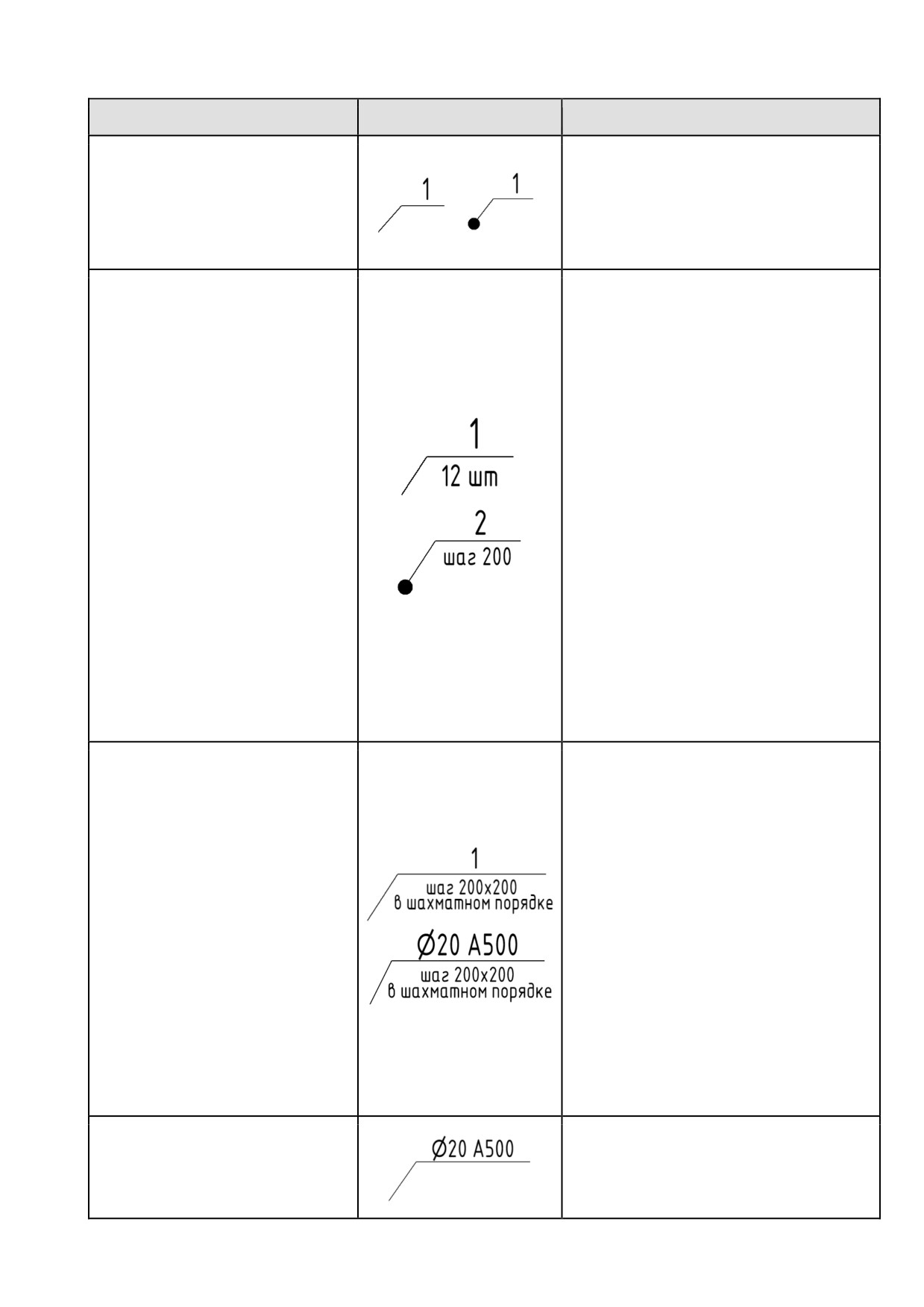

ADSK_Марка_Арматурный

стержень:

Заполняемый параметр -

- Поз.

«ADSK_Позиция»

- Поз. с точкой

Заполняемый параметр над полкой-

«ADSK_Позиция»

Заполняемый параметр под полкой

для системной арматуры-

«Количество»

Заполняемый параметр под полкой

ADSK_Марка_Арматурный

для IFC арматуры-

стержень:

«ADSK_Количество»

- Поз./Кол-во

Заполняемый параметр под полкой

- Поз./Шаг

для системной арматуры-

«Интервал»

- Поз./Шаг с точкой

Заполняемый параметр под полкой

- Поз./Шаг_сОкруглением

для IFC арматуры- «ADSK_Шаг

элементов»

«Интервал» округлен для вывода

шага стержней в маленьких зонах

армирования по площади с большим

диаметром арматуры

Заполняемый параметр над полкой-

«ADSK_Позиция»

Заполняемые параметры над полкой

для системной арматуры - «Диаметр

стержня» и «Материал»

ADSK_Марка_Арматурный

Заполняемые параметры над полкой

стержень:

для IFC арматуры - «ADSK_Диаметр

- Поз./Шаг*Шаг

арматуры» и «ADSK_Материал»

- Тип./Шаг*Шаг

Заполняемый параметр под полкой

для системной арматуры-

«Интервал»

Заполняемый параметр под полкой

для IFC арматуры- «ADSK_Шаг

элементов»

ADSK_Марка_Арматурный

Заполняемые параметры для

стержень:

системной арматуры - «Диаметр

стержня» и «Материал»

- Тип

153

- Тип с точкой

Заполняемые параметры для IFC

арматуры - «ADSK_Диаметр

- Тип/Кол-во

арматуры» и «ADSK_Материал»

- Тип./Шаг

Заполняемый параметр под полкой

для системной арматуры-

«Количество»

Заполняемый параметр под полкой

для IFC арматуры-

«ADSK_Количество»

Заполняемый параметр под полкой

для системной арматуры-

«Интервал»

Заполняемый параметр под полкой

для IFC арматуры- «ADSK_Шаг

элементов»

Заполняемый параметр -

«ADSK_Позиция». Префикс «поз.»

ставится автоматически.

ADSK_Марка_АннотацияНеско

лькихАрматурныхСтержней:

Заполняемые параметры для

системной арматуры - «Диаметр

- Поз.

стержня» и «Материал».

- Тип

Заполняемые параметры для IFC

арматуры - «ADSK_Диаметр

арматуры» и «ADSK_Материал»

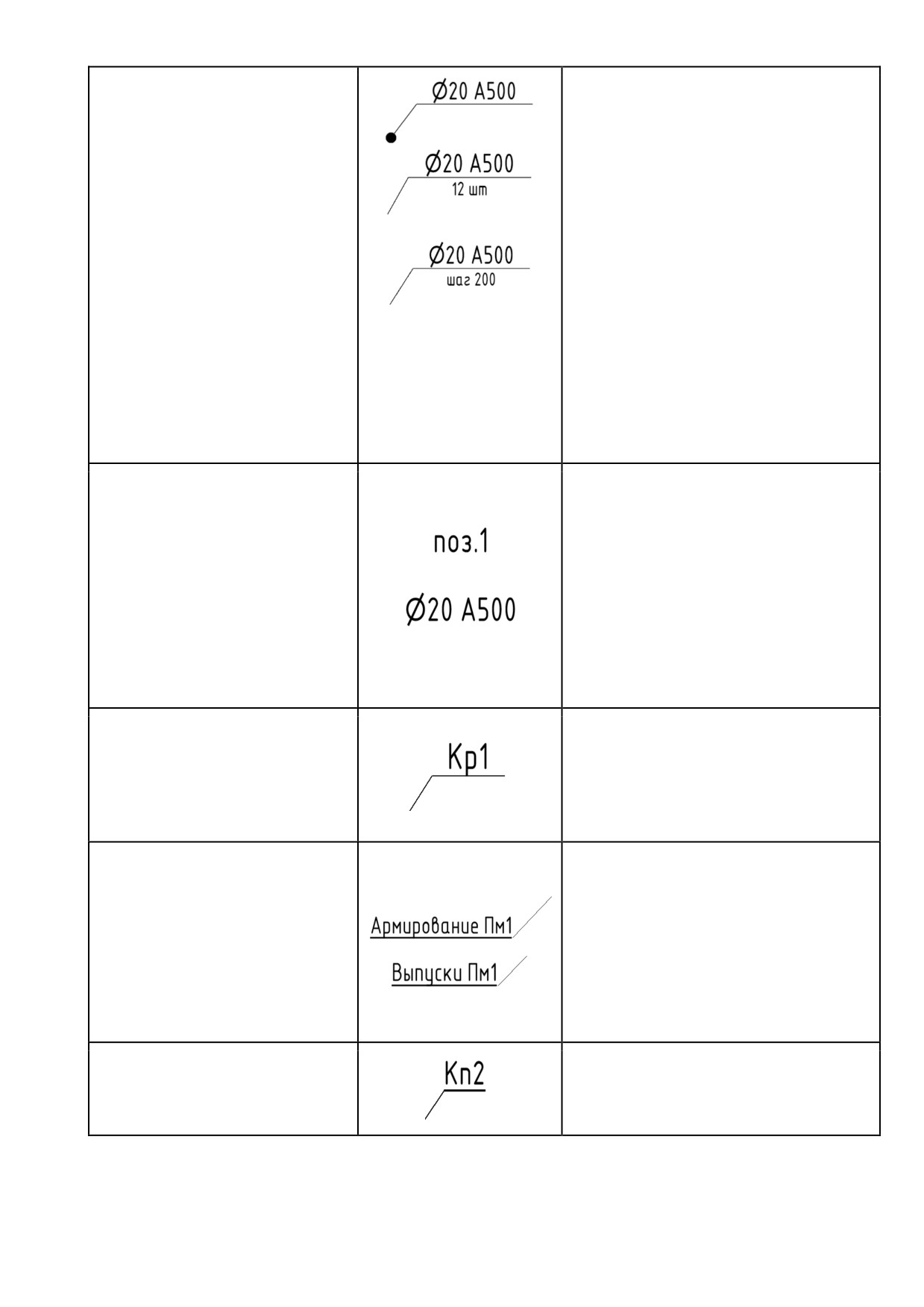

ADSK_Марка_АрматурныйКарк

Заполняемый параметр -

ас:

«ADSK_Марка изделия».

- ADSK_Марка изделия

Заполняемый параметр -

«ADSK_Марка конструкции».

- ADSK_Марка конструкции

Заполняется автоматически, если у

конструкции заполнен параметр

ADSK_Марка_Армирование:

«Марка».

- Армирование_Марка

Префикс «Армирование» ставится

конструкции

автоматически.

- Выпуски_Марка конструкции

Префикс «Выпуски» ставится

автоматически

Заполняется автоматически, по

ADSK_Марка_Армирование:

имени сборки, если арматура

- Имя сборки

находится в сборке

154

3.2.1.8. Марки Сеток

Наименование

Эскиз

Примечание

ADSK_Марка_АрматурныйСте

ржень:

Заполняемый параметр -

- Марка сетки (ADSK_Марка

«ADSK_Марка изделия»

изделия)

Заполняемый параметр -

- Марка основного

«ADSK_Позиция»

направления (ADSK_Позиция)

Заполняемый параметр - «Марка»

- Марка вспомогательного

направления (Марка)

Для маркировки на разрезах следует ставить марку со свободным концом, чтобы нужный тип

марки крепить к нужному стержню.

Для маркировки стержней основного и вспомогательного направления следует использовать

параметры, которые указаны в примечании в таблице выше.

Внимание! Арматура «Сетокª не попадает в ведомость расхода стали.

3.2.1.9. Марки Проемов

Наименование

Эскиз

Примечание

ADSK_Марка_Проем_Обобще

ннаяМодель:

- Марка_Полка 10 мм

Марка отображает значения

- ADSK_Позиция/Отм. от

параметров, указанных в имени типа.

этажа_Полка 22 мм

Длина полки регулируется

-ADSK_Позиция/Габариты_

параметром «Длина полки».

Полка 15 мм

-ADSK_Позиция/Назначение_

Полка 12 мм

155

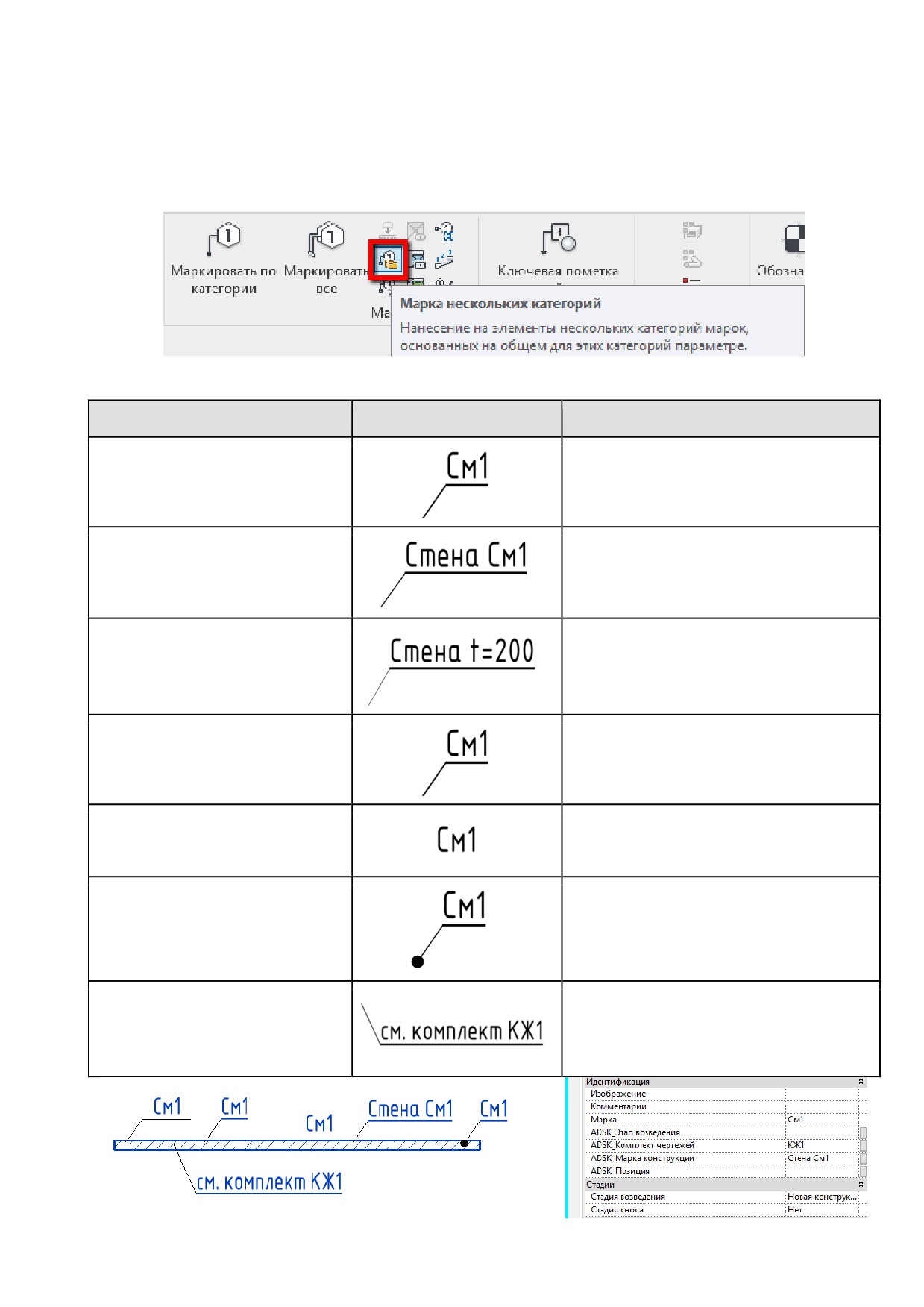

3.2.1.10. Марки Нескольких категорий

Марки нескольких категорий маркируют элементы по параметрам, которые есть в семействах

нескольких категорий. Для их размещения используется не инструмент «Марка по категории», а

отдельный инструмент, «Марка нескольких категорий»

Пример заполнения марок для категории Стены. Марка «ADSK_Марка_Несколько Категорий»:

Наименование типоразмера

Эскиз

Примечание

Заполняемый параметр -

- ADSK_Марка

«ADSK_Марка».

Метка имеет нижнее подчеркивание

- ADSK_Марка конструкции

Метка имеет нижнее подчеркивание

Заполняемый параметр -

- ADSK_Наименование

«ADSK_Наименование».

Заполняемый параметр - «Марка».

- Марка

Метка имеет нижнее подчеркивание

Заполняемый параметр - «Марка».

- Марка без полки

Полка отсутствует

Заполняемый параметр - «Марка».

- Марка с точкой

Метка при этом имеет нижнее

подчеркивание

Заполняемый параметр -

- см. комплект

«ADSK_Комплект чертежей».

ADSK_Комплект чертежей

Метка при этом имеет нижнее

подчеркивание

156

3.2.1.11. Марки Сборок

Наименование

Эскиз

Примечание

ADSK_Марка_Сборка:

Марка отображает значения

параметров, указанных в имени

- Марка_Полка 10 мм

типа.

- ADSK_Марка

Длина полки регулируется

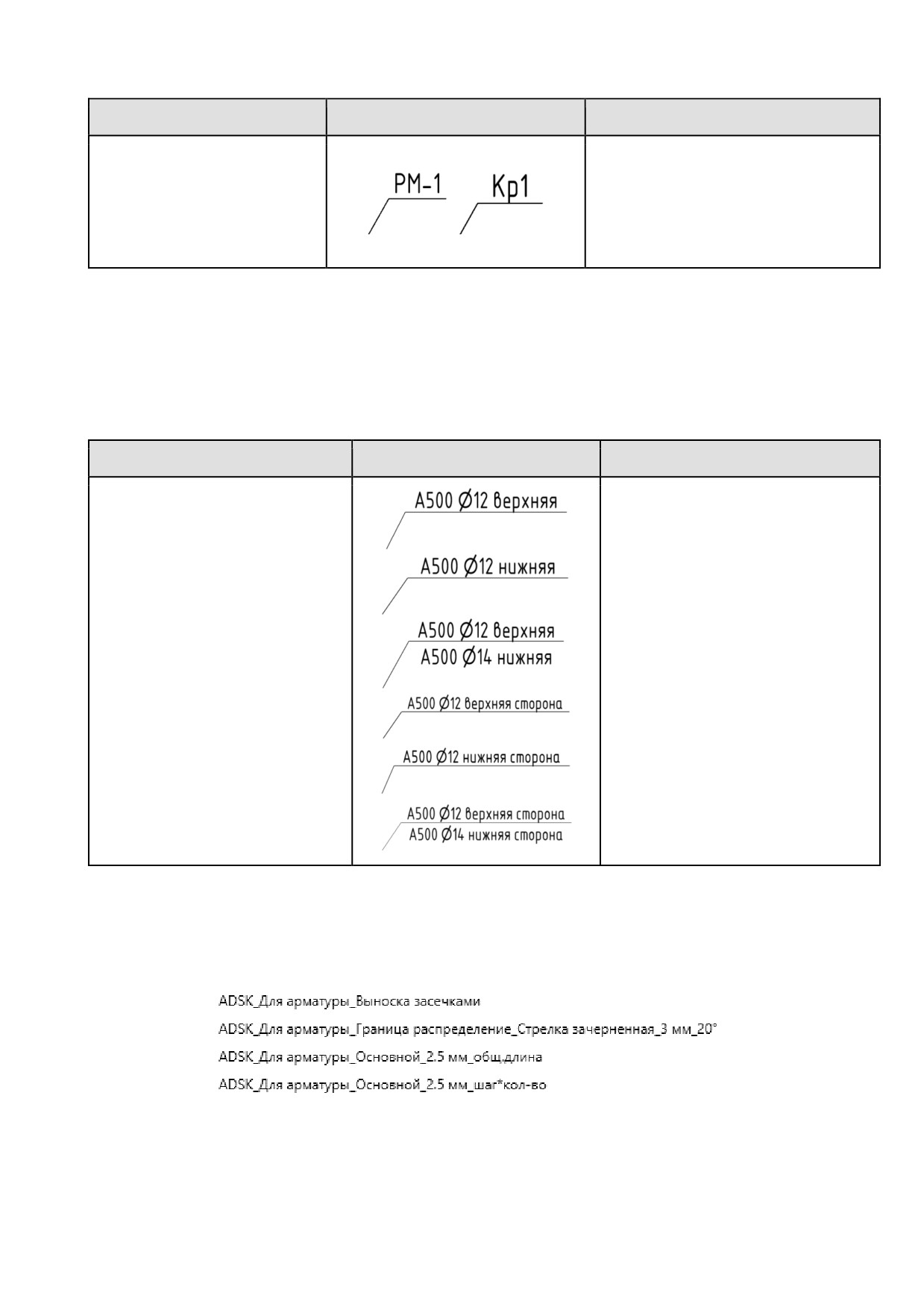

изделия_Полка 10 мм

параметром «Длина полки».

3.2.1.12. Марки Участков изменений (пометочное облако)

Описание марок см. раздел «Шаблон АР»: Марки Участков изменений.

3.2.1.13. Марки Армирования по площади несущих конструкций

Наименование

Эскиз

Примечание

ADSK_Марка_АрмированиеПо

Площади:

В эскизе показаны различные

- Сводка по слоям

сводки, в зависимости от

(кратко)_Полка 35 мм

арматуры и ее положения в

свойствах армирования по

- Сводка по слоям

(кратко)_Полка 60 мм

площади

- Сводка по слоям

Создается новый тип с

(кратко)_Полка 65 мм

соответствующей длиной полки.

- и т.п.

3.2.1.14. Дополнительные Размерные стили

В шаблоне созданы дополнительные размерные стили для аннотаций нескольких арматурных

стержней:

В названиях данных размерных стилей присутствует примечание «Для арматуры».

3.2.1.15. Аннотации для нескольких арматурных стержней

Семейство аннотаций для нескольких арматурных стержней собирается из типов марок несущей

арматуры и размерных стилей, в которых присутствует примечания «Для арматуры».

157

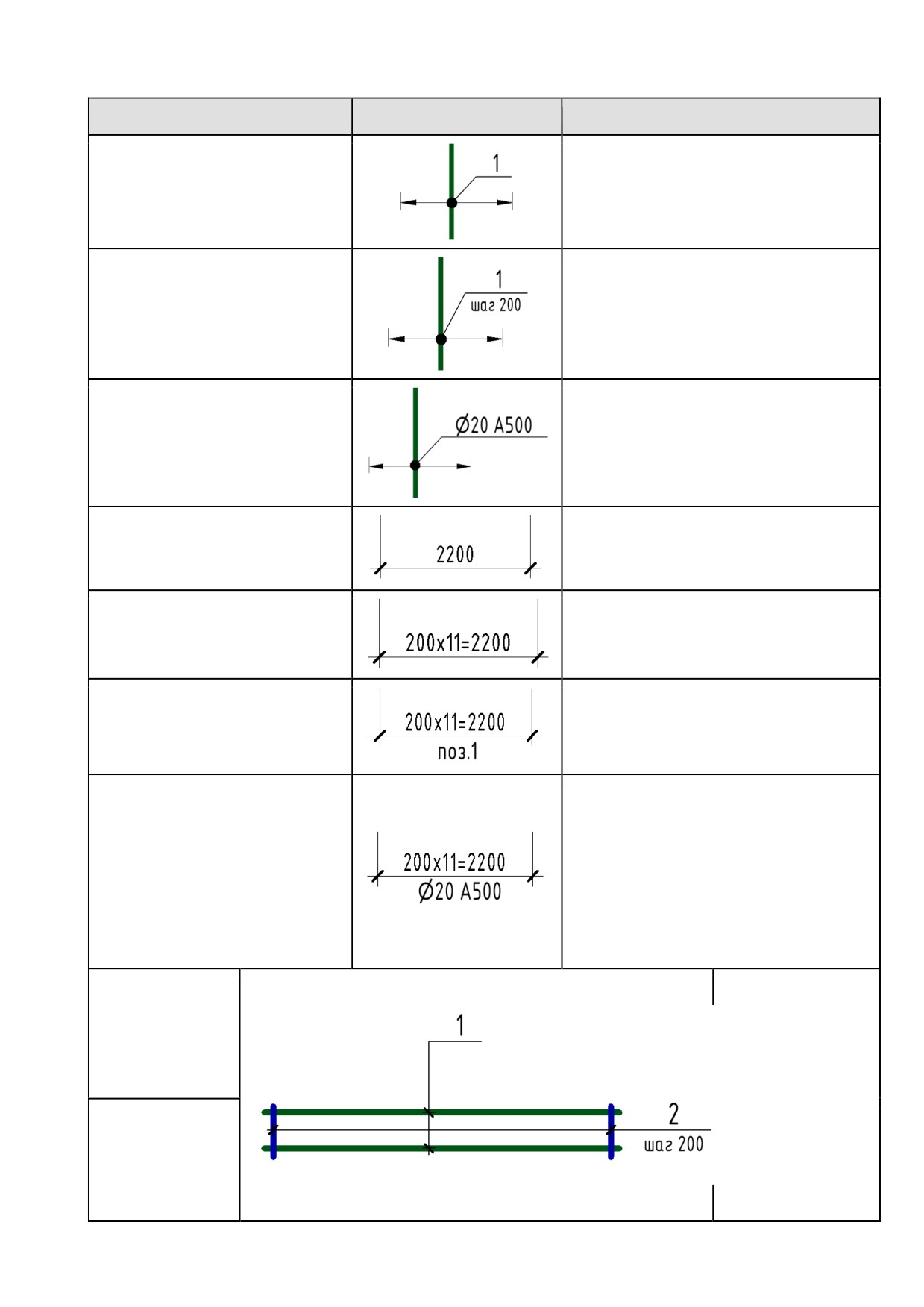

Используются для массива стержней несущей арматуры.

Наименование

Эскиз

Примечание

«Представление стержней»

ADSK_Граница

установить в «Показать средний».

распределения / Поз. с точкой

Устанавливать с включенной

выноской, со «Свободным концом».

«Представление стержней»

ADSK_Граница

установить в «Показать средний».

распределения / Поз и шаг

Устанавливать с включенной

выноской, со «Свободным концом».

«Представление стержней»

ADSK_Граница

установить в «Показать средний».

распределения / Тип с точкой

Устанавливать с включенной

выноской, со «Свободным концом»

ADSK_Засечка_(Основной 2.5

Округляет шаг в зонах армирования

мм)_общ.длина (шаг 200)

по площади до 200

ADSK_Засечка_(Основной 2.5

Округляет шаг в зонах армирования

мм)_шаг*кол-во (шаг 200)

по площади до 200

Устанавливать с отключенной

Поз. / Засечка_(Основной 2.5

«Выноской» для марки

мм)_шаг*кол-во (шаг 200)

Округляет шаг в зонах армирования

по площади до 200

Устанавливать с отключенной

«Выноской» для марки

Округляет шаг в зонах армирования

по площади до 200

Тип / Засечка_(Основной 2.5

мм)_шаг*кол-во (шаг 200)

«Представление

стержней»

ADSK_Засечка_

установить в

Выноска

«Показать первый

засечками / Поз.

и последний» или

оставить нужные

через «Выбор».

Устанавливать с

ADSK_Засечка_

включенной

Выноска

выноской, с

засечками / Поз.

«Присоединенным

и шаг

концом»

158

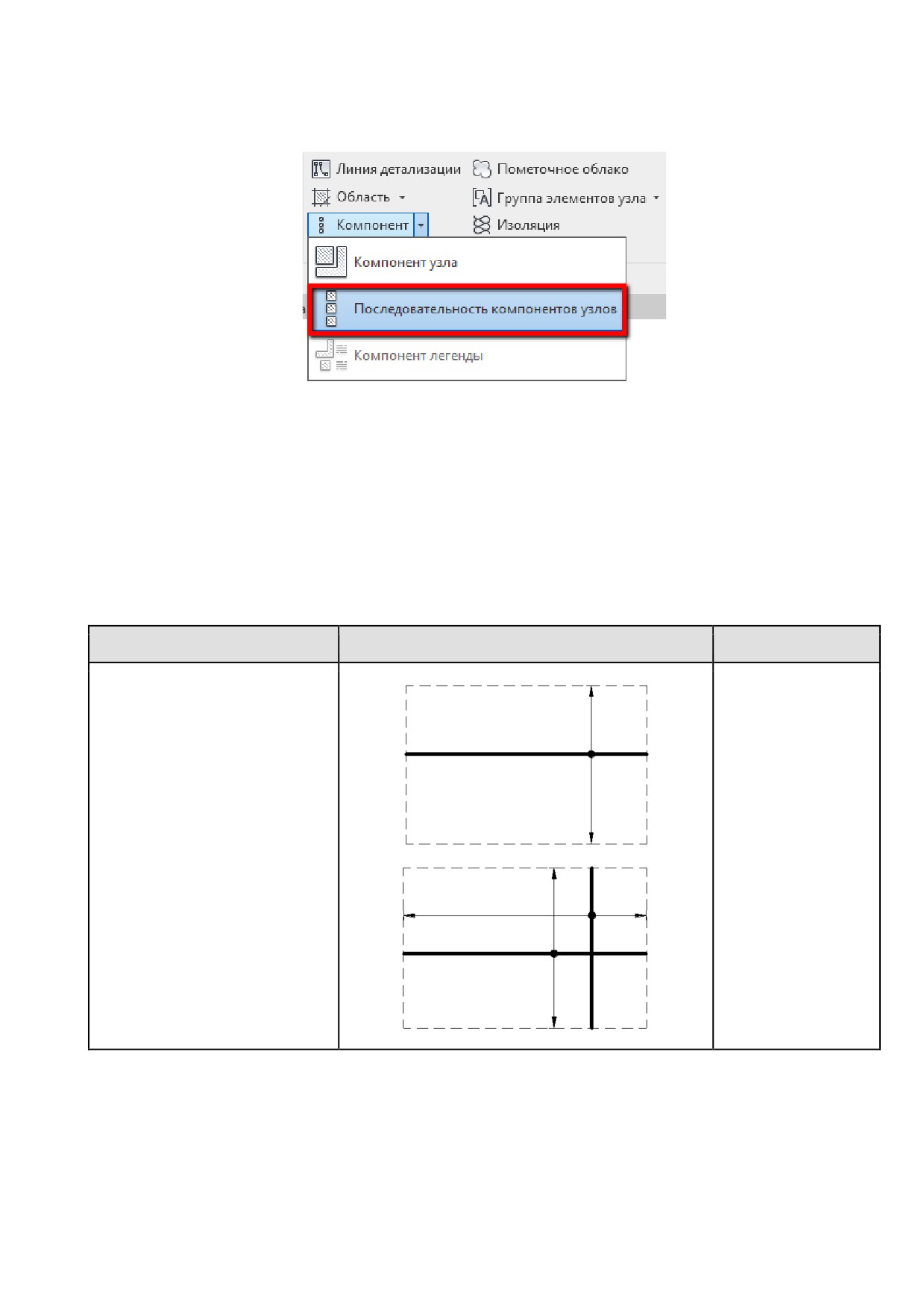

3.2.1.16. Дополнительные Элементы узлов

В шаблон загружены несколько наиболее часто используемых 2D-семейств для оформления

чертежей. Вкладка «Аннотации» - «Компонент узла» и «Последовательность компонентов узлов»:

Описание семейств элементов узлов см. Раздел «Шаблон КМ» Элементы узлов.

3.2.2 Обозначения

3.2.2.1. Обозначение Армирования по площади

Обозначение армирования по площади создается для масштаба и меняется в зависимости от

стержней в сетке и их направления

Наименование

Эскиз

Примечание

ADSK_Обозначение_

АрмированиеПоПлощади:

- Масштаб 1 ꞉ 100

- Масштаб 1 ꞉ 50

159

Можно

центральный

элемент

ADSK_Обозначение_

обозначения

АрмированиеПоПлощади_

двигать на нужное

КрайниеСтержни:

расстояние, когда

в самой зоне

- Масштаб 1 ꞉ 100

происходит сбивка

- Масштаб 1 ꞉ 50

шага. На

количестве никак

не сказывается

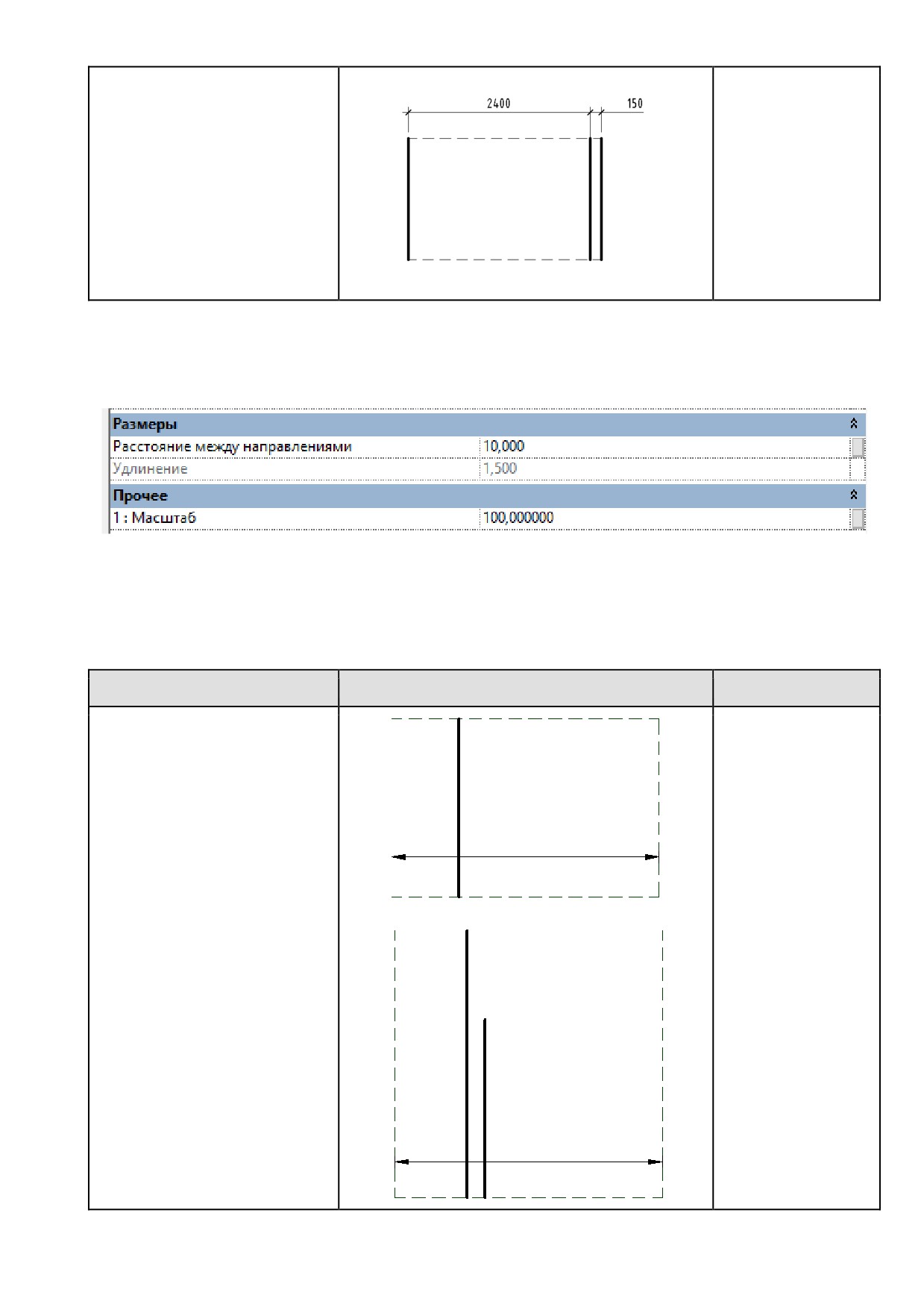

В шаблоне настроены обозначения для масштаба 1:50 и 1:100. Для создания обозначения для

другого масштаба, следует создать новый тип и указать значение масштаба и, при

необходимости, расстояние между крестом (когда стержни расположены в обоих направлениях):

3.2.2.2. Обозначение Армирования по траектории

Обозначение армирования по траектории создается для масштаба и меняется в зависимости от

стержней в сетке и их направления

Наименование

Эскиз

Примечание

ADSK_Обозначение_

АрмированиеПоТраектории:

- Шаг 200_Масштаб 1 ꞉ 100

- Шаг 200_Масштаб 1 ꞉ 50

160

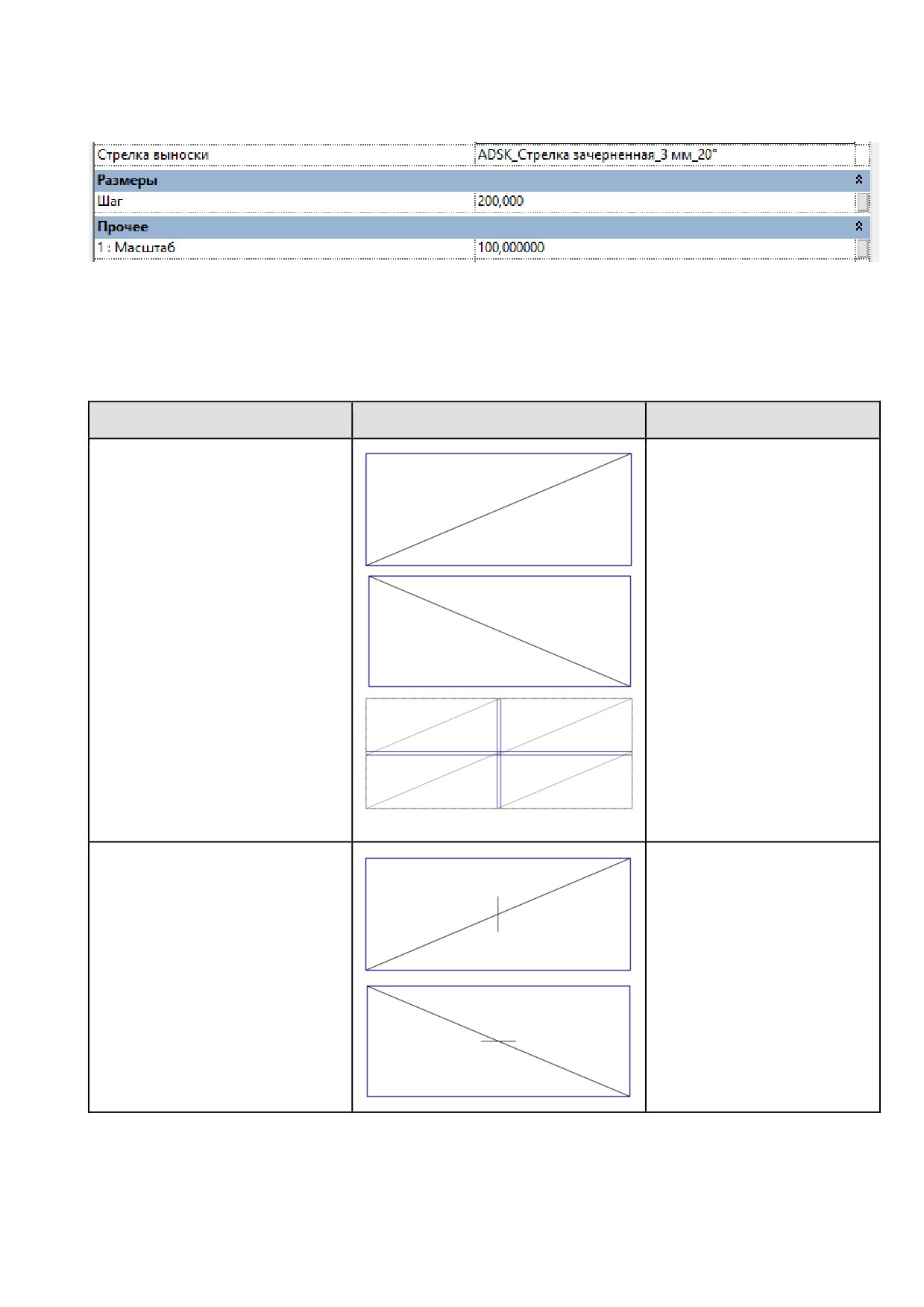

В шаблоне настроены обозначения для масштаба 1:50 и 1:100 для шага 200. Для создания

обозначения для другого масштаба или шага, следует создать новый тип и указать нужные

соответствующие параметры:

Так же можно менять стрелки выноски.

3.2.3 Обозначение арматурной сетки несущей конструкции

Обозначение арматурной сетки выполнено по ГОСТ 21.201-2011. Реализована возможность

повернуть диагональ.

Наименование

Эскиз

Примечание

ADSK_Обозначение_Арматур

наяСетка

- Несколько

Для нескольких сеток

сеток_Диагональ_Тип 1

- Несколько

сеток_Диагональ_Тип 2

ADSK_Обозначение_Арматур

наяСетка

Для одной сетки

- Одна сетка_Диагональ_Тип 1

- Одна сетка_Диагональ_Тип 2

161

Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020) - часть 4
