Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020)

ADSK_Масса на единицу

Масса погонного метра

длины

профиля

Для элементов сварных и

составных семейств.

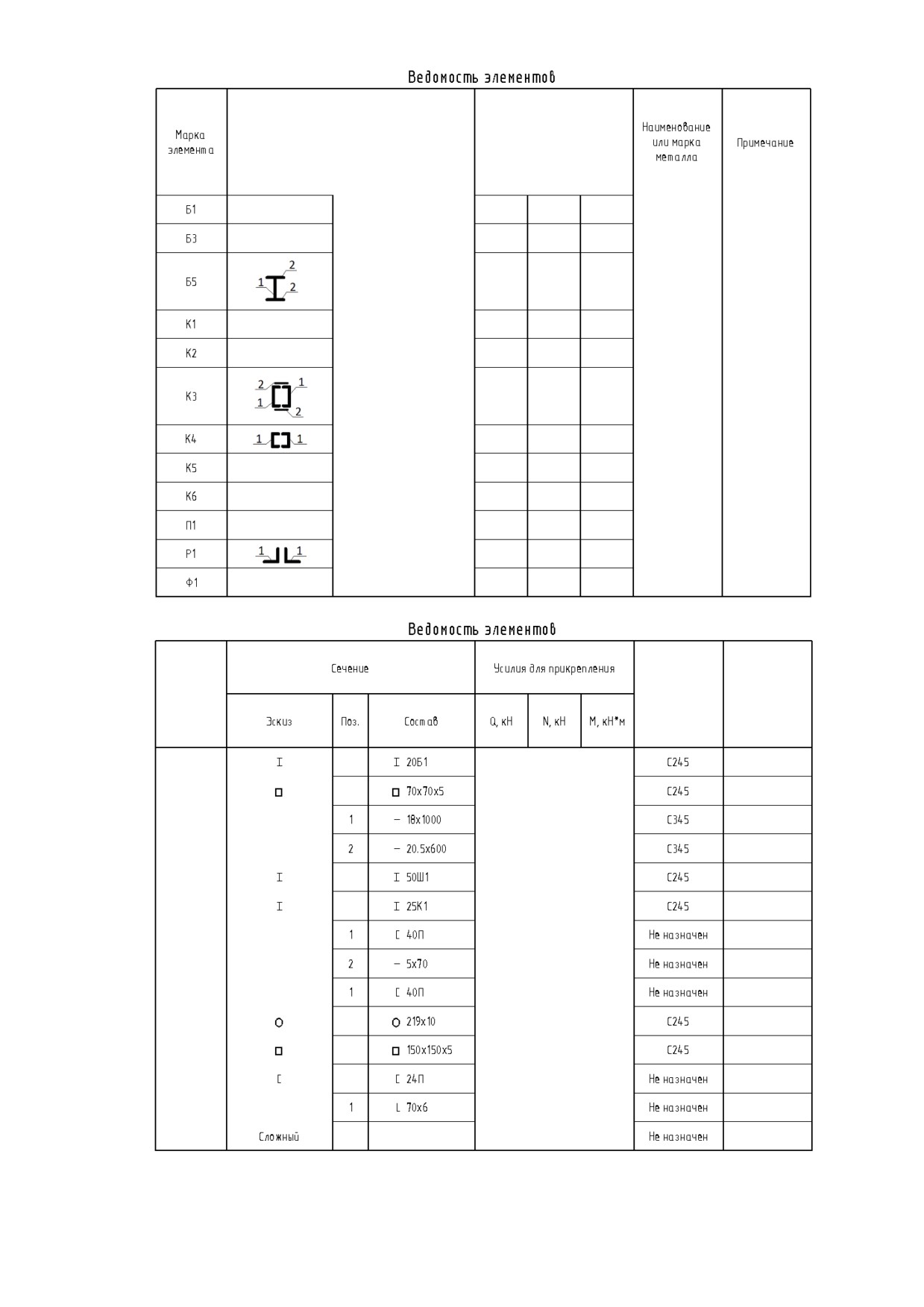

ADSK_Позиция

Определяет номер позиции

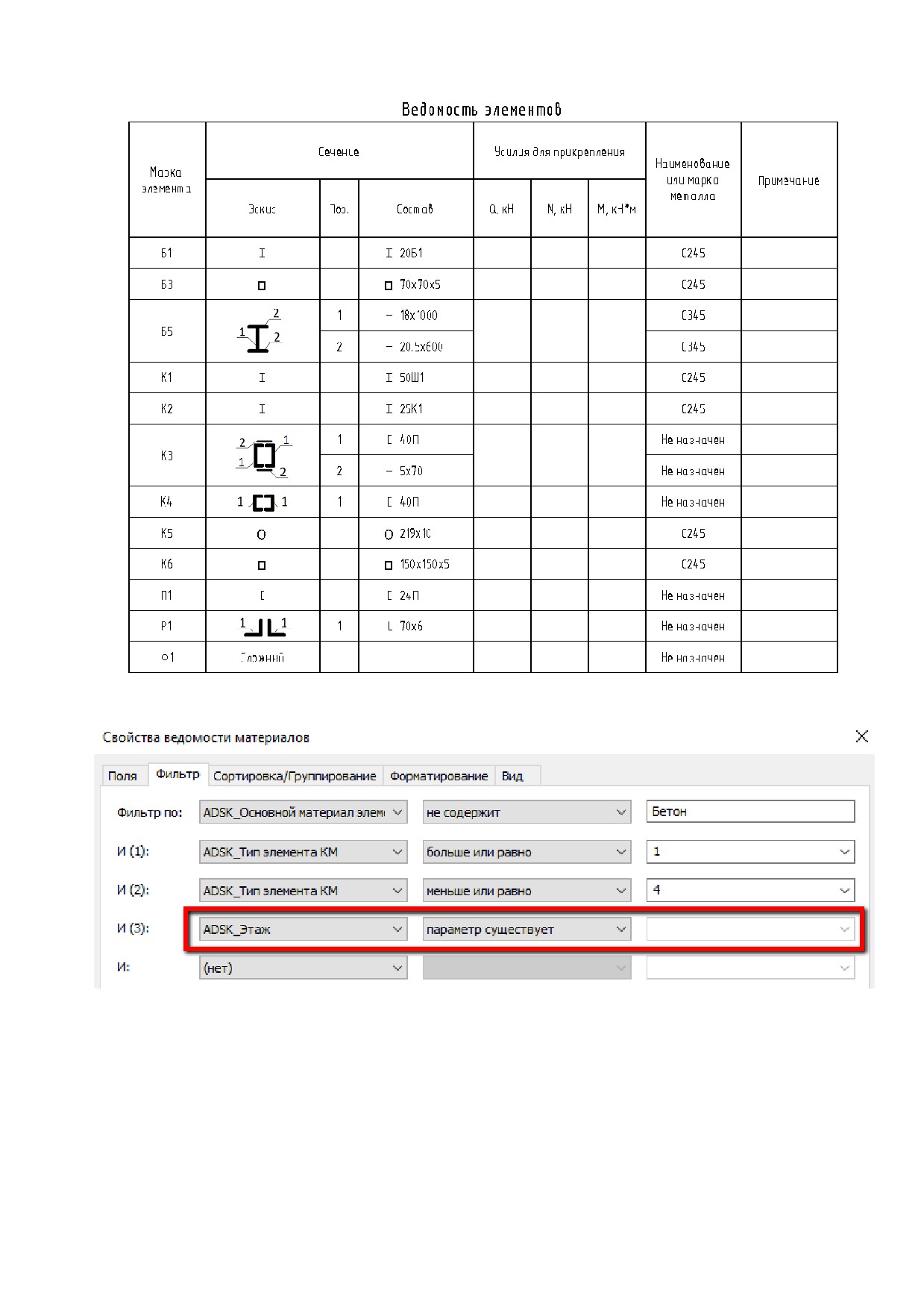

ведомость элементов

элемента в «Ведомости

и т.д.

элементов»

Несколько примеров

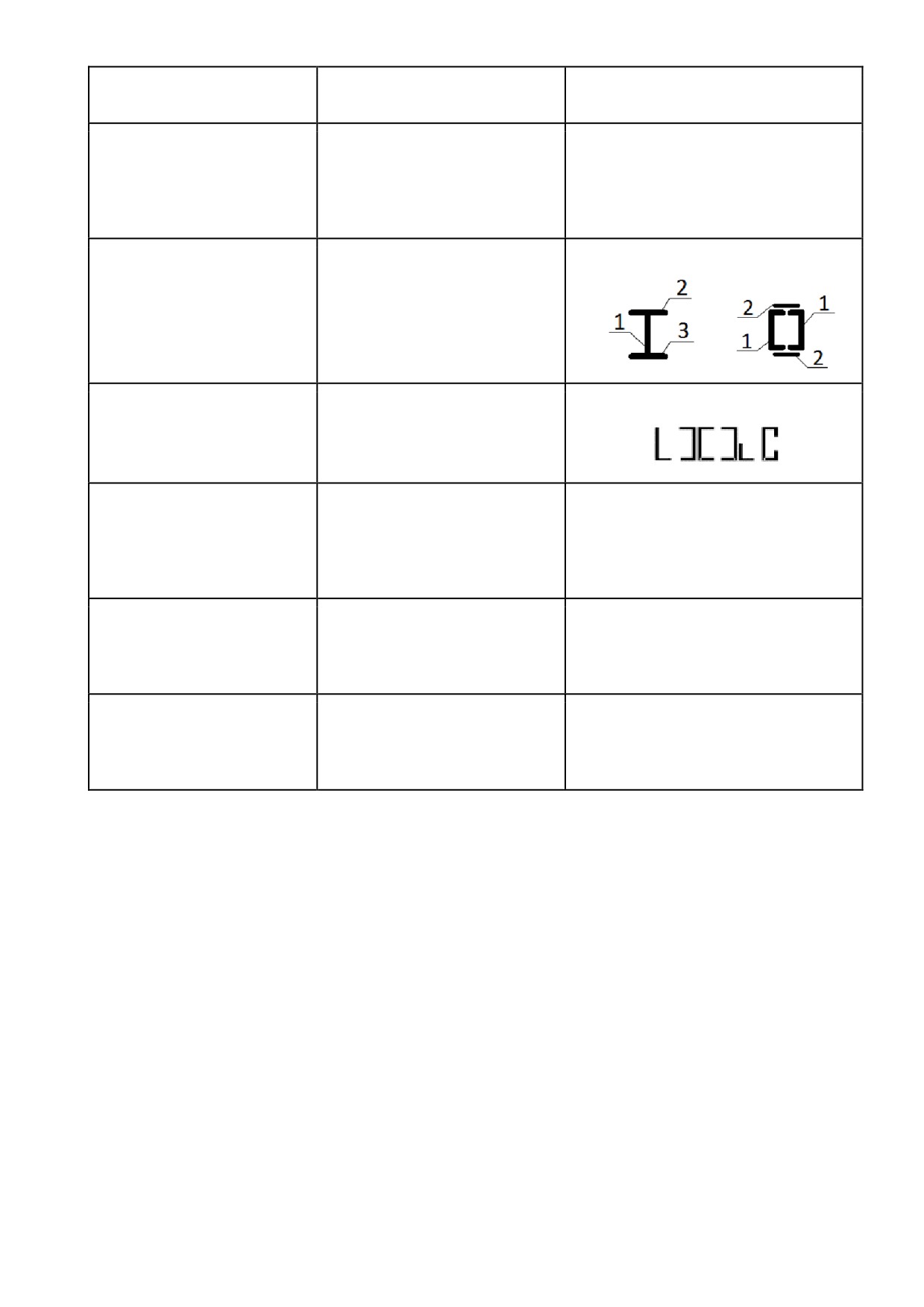

Для сварных и составных

семейств. Растровое

изображение со

ADSK_Эскиз сечения

схематическим

изображением сечения, с

указанием номеров позиций.

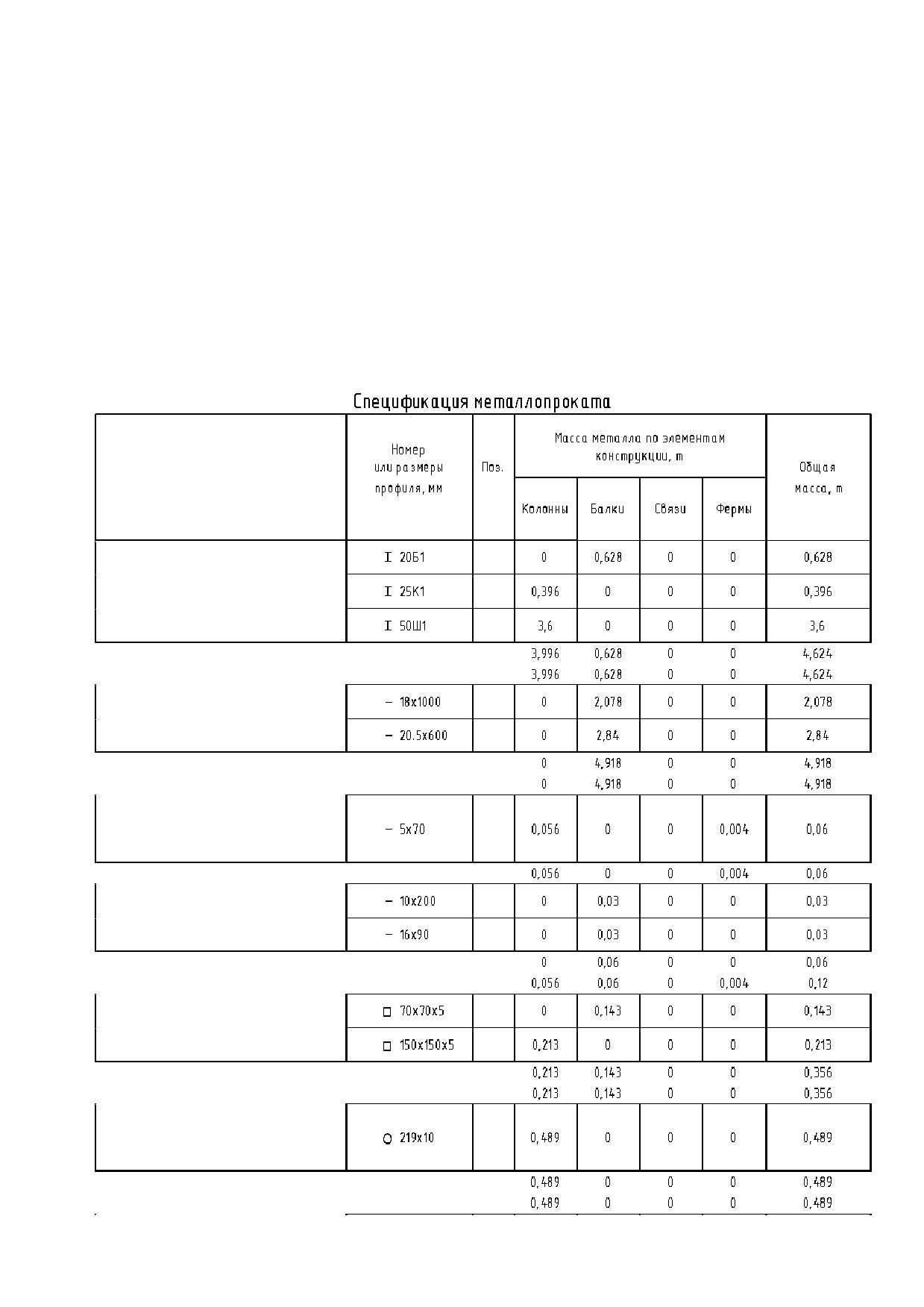

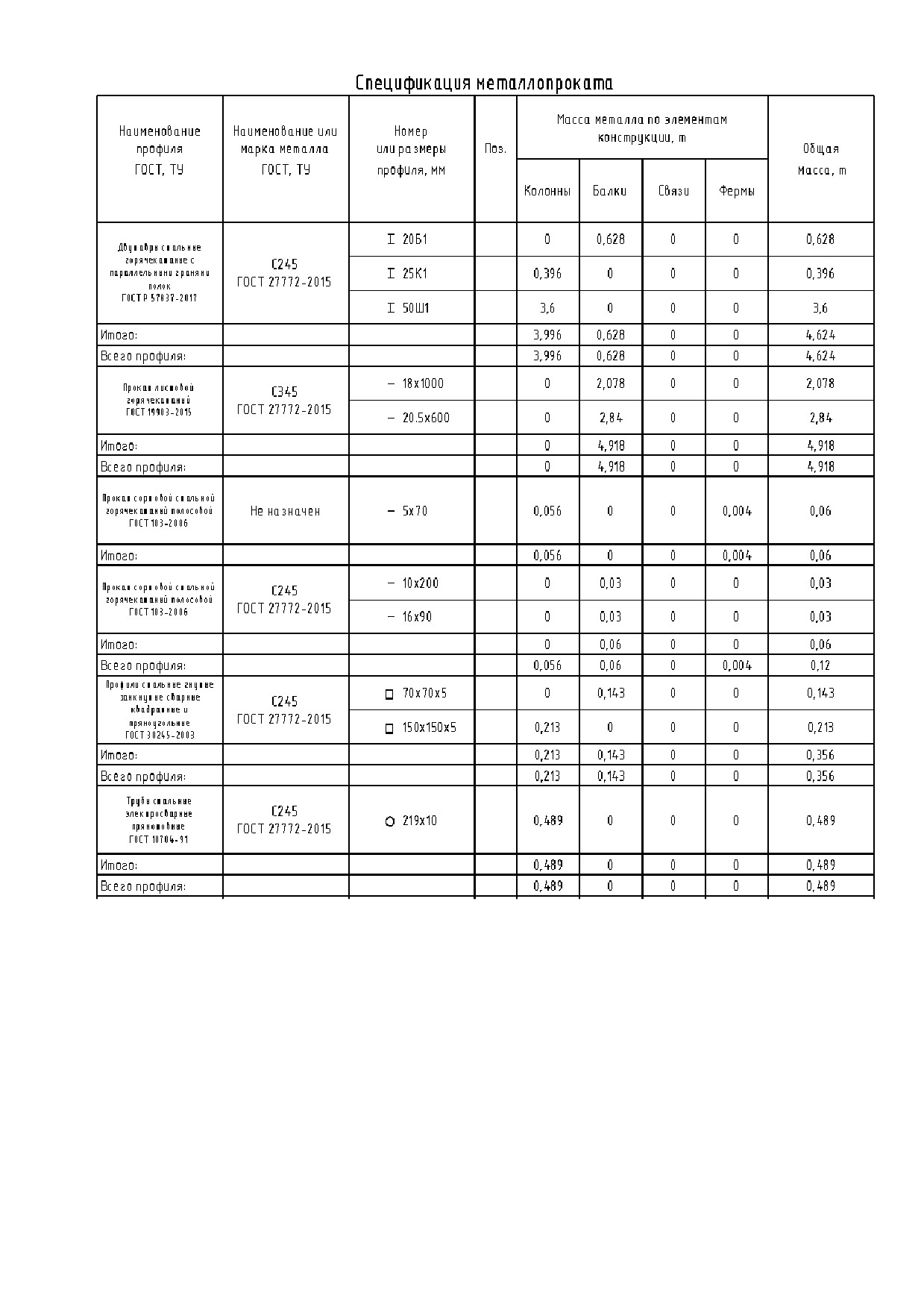

Символ металлопроката,

Несколько примеров

ADSK_Наименование

выполнен спецсимволами

составное префикс

шрифта GOSTCommon

SpecSymbol.

1 элемент - 8 мм;

Определяет высоту строки в

2 элемента - 16 мм;

ADSK_Высота

«Ведомости элементов» для

3 элемента - 24 мм;

строки_Изображение

данного сечения

4 элемента - 32 мм;

и т.д.

Должен присутствовать только у

Определяет положение

ADSK_Главная деталь

одного элемента в конструкции

марки в спецификациях на

конструкции

или в сборке из нескольких

отправочный элемент

элементов

Определяет название в

Прописывается одинаковым как к

спецификациях к схеме

главному элементу, так и ко всем

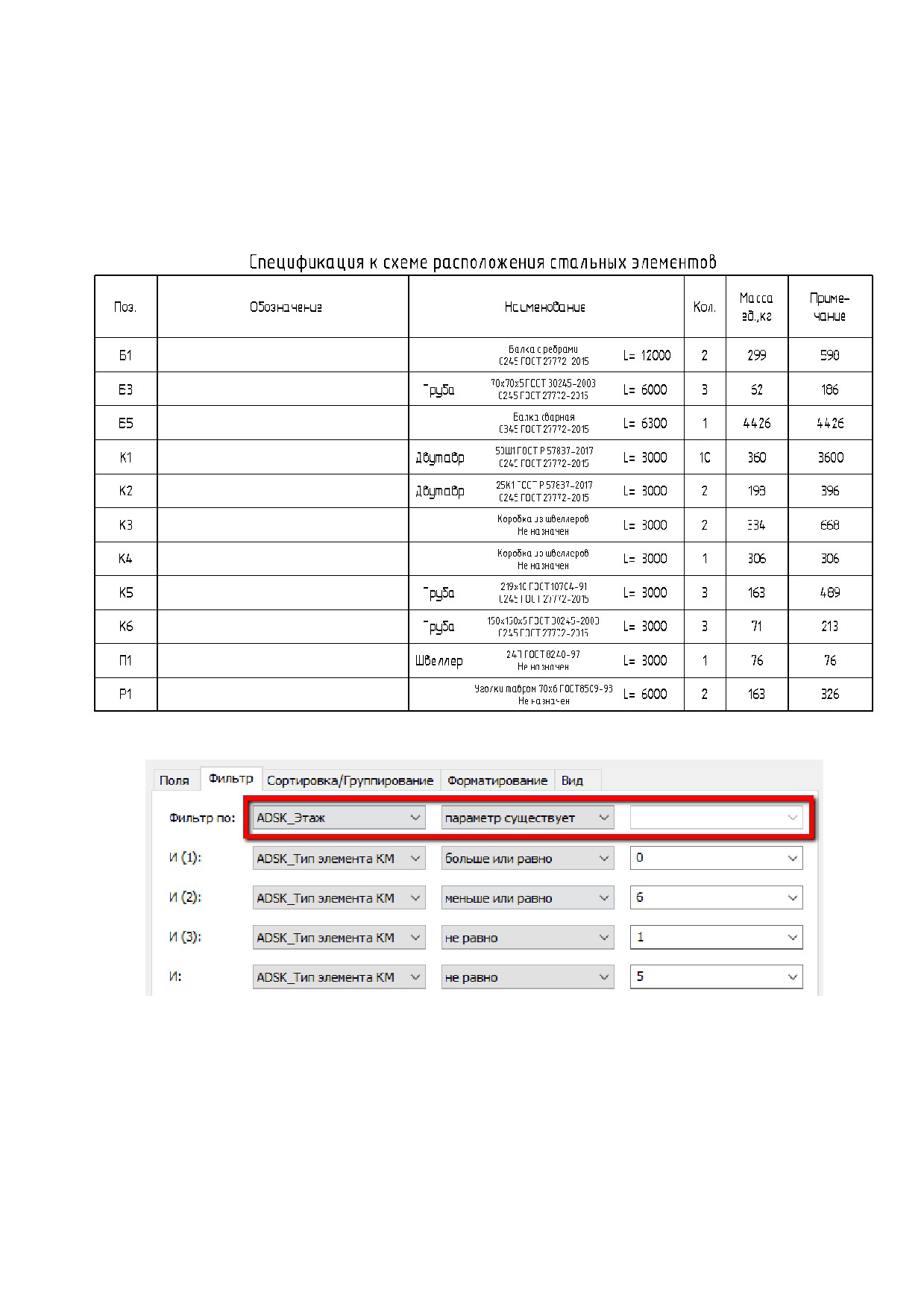

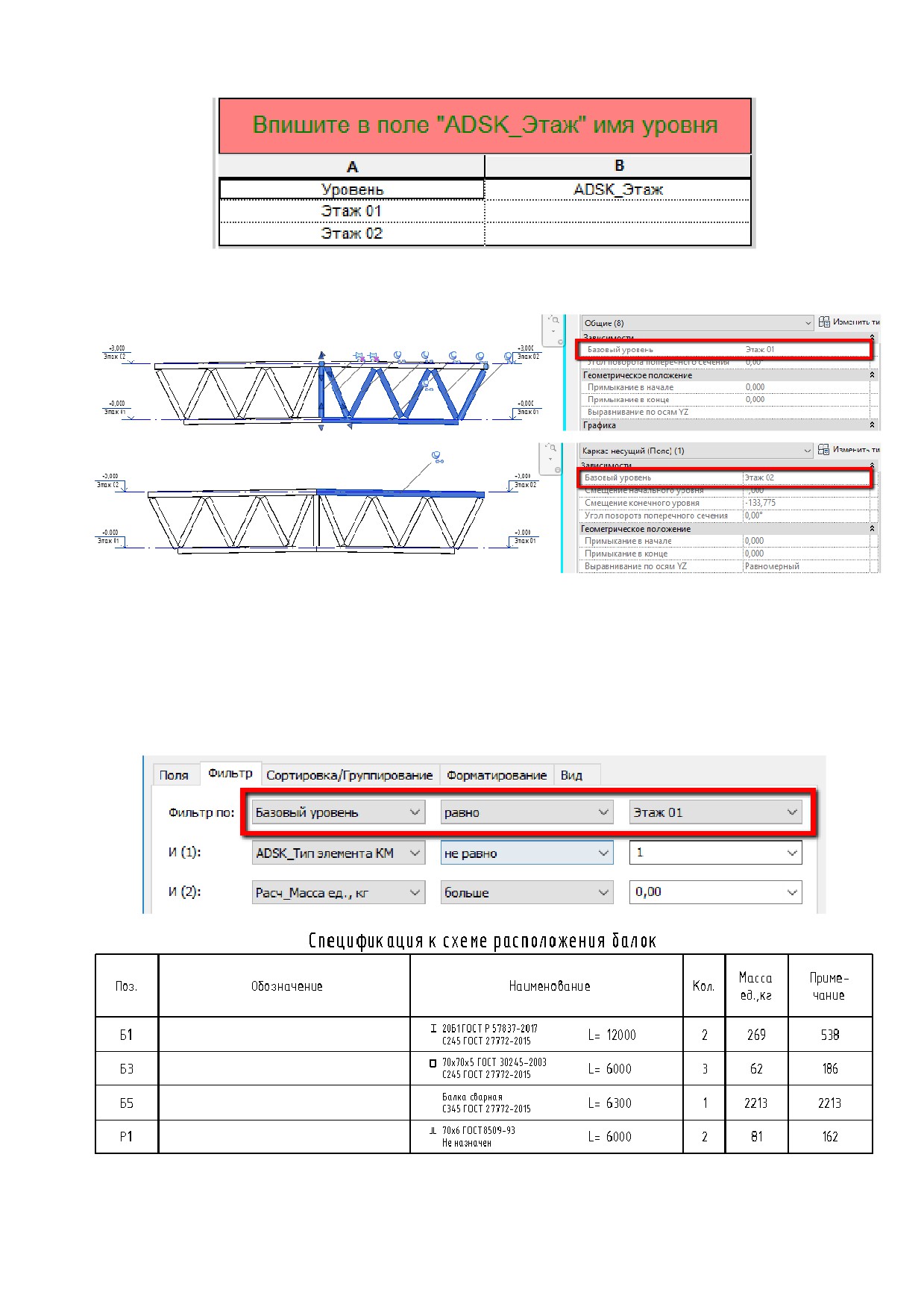

ADSK_Группирование

расположения и ведомости

составляющим (ребрам фасонкам

отправочных элементов

и прочее)

202

4.2. Вкладка «Управлениеª

4.2.1 Параметры несущих конструкций

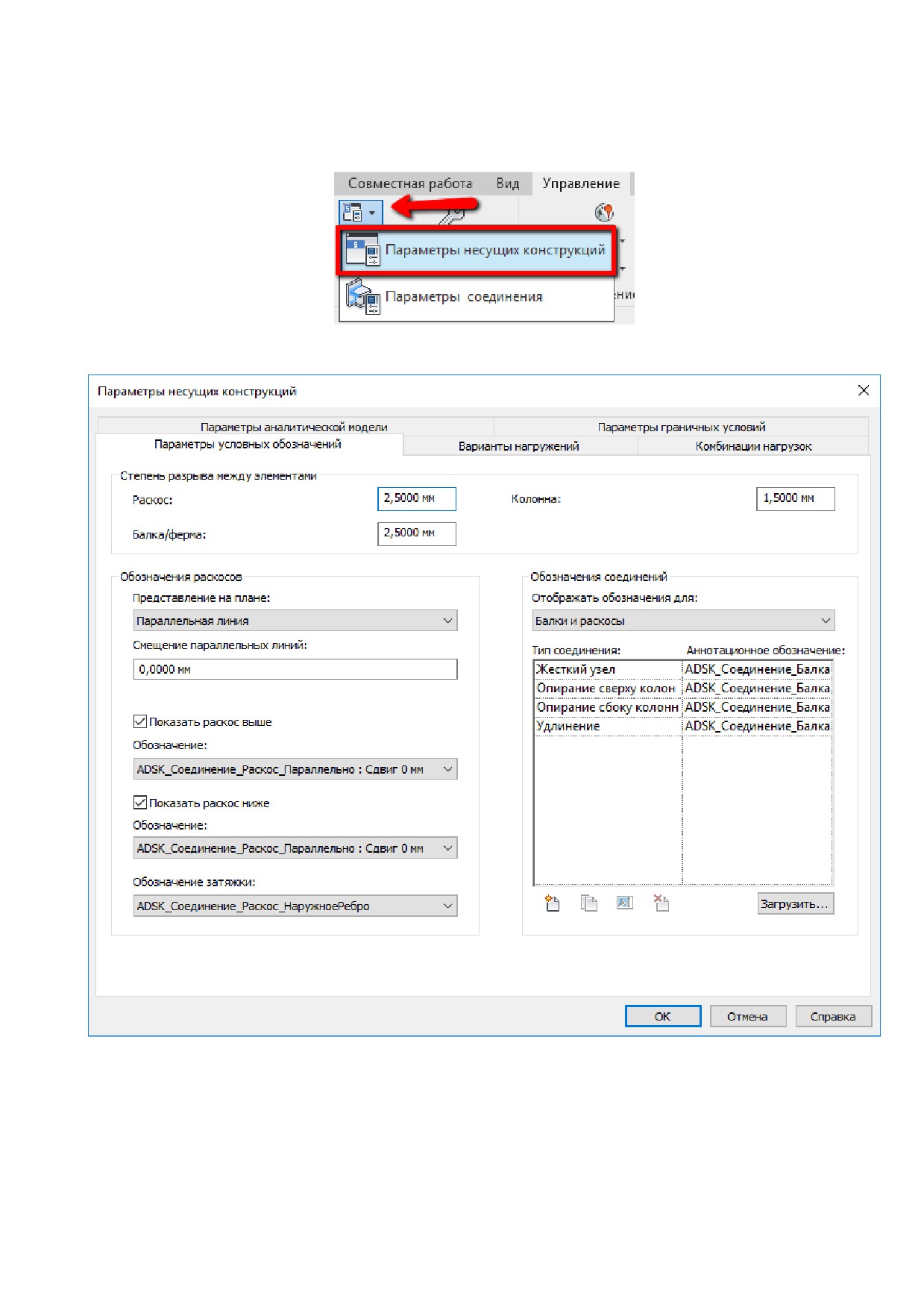

Вкладка «Управление» - «Параметры несущих конструкций» :

4.2.1.1. Параметры условных обозначений

В шаблоне выполнена настройка «Параметров условных обозначений» для получения схем

расположения и разрезов в чертежах раздела КМ.

Данные настройки применяются только для низкого уровня детализации вида.

203

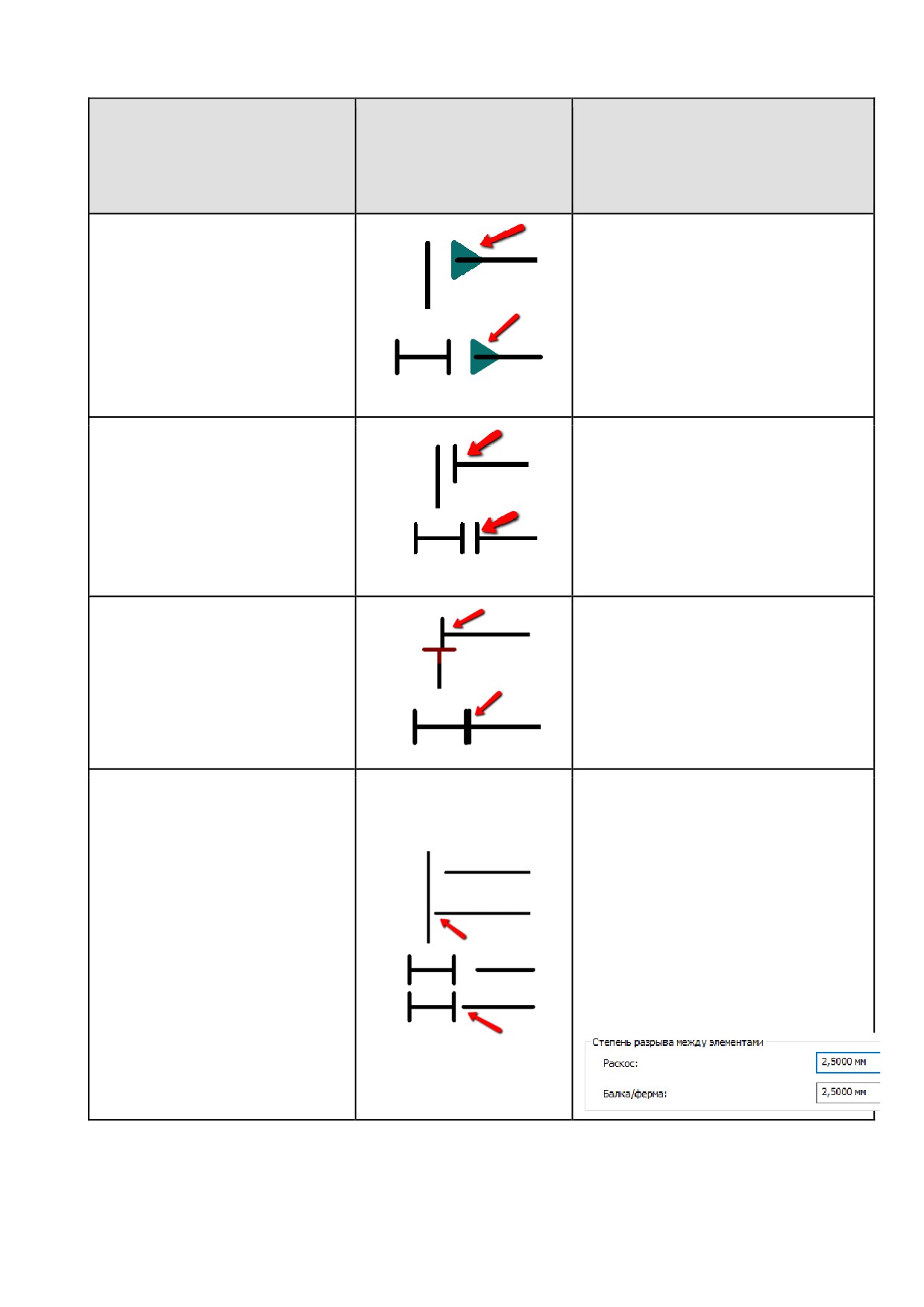

Загруженные соединения балок и раскосов:

Наименование типа

соединения в параметрах и

примененное семейство и

Эскиз

Описание

тип аннотационного

обозначения

Жесткий узел

Обозначение рамного узла

На эскизе:

ADSK_Соединение_Балка_Тре

1. Разрез

угольник

2. План

Опирание сбоку колонны

Обозначение узла опирания балки

ADSK_Соединение_Балка_

сбоку колонны

Отрезок :

На эскизе:

1. Разрез

Отступ 1 мм_Высота 3 мм

2. План

Опирание сверху колонны

Обозначение узла опирания балки

на оголовок колонны

ADSK_Соединение_Балка_От

На эскизе:

резок :

1. Разрез

2. План

Отступ 2.5 мм_Высота 3 мм

На эскизе:

1. План соединения главной и

второстепенной балок

2. План соединения балки с

колонной

Удлинение

Используется в случае, если

«Сокращение длины» чрезмерно

ADSK_Соединение_Балка_Уд

уменьшает балку, которое

линение :

настраивается в «Параметрах

условных обозначений».

Удлинение 1.5 мм

Называется «Степень разрыва

между элементами»

204

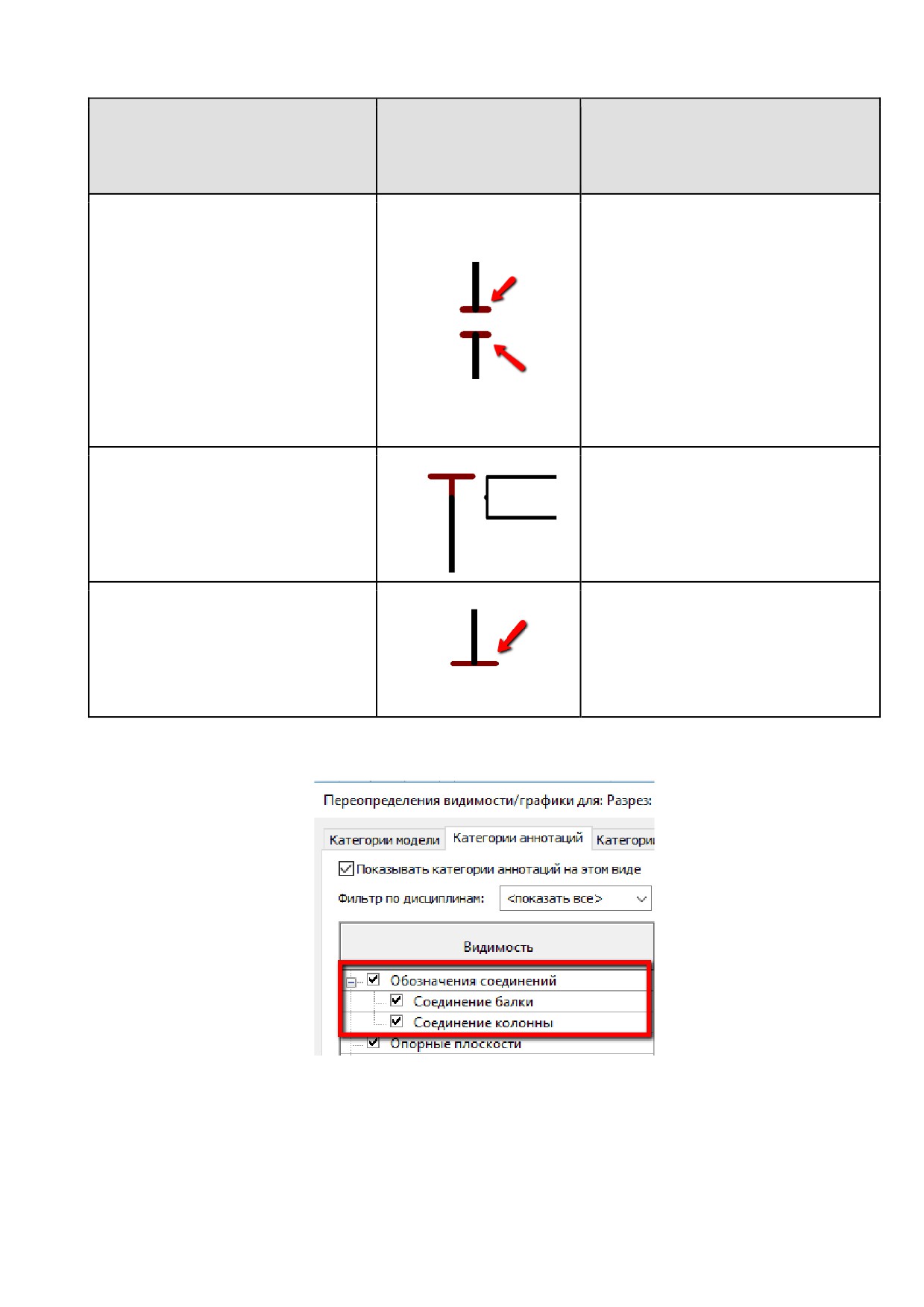

Загруженные соединения для верха и основания колонн:

Наименование типа

соединения в параметрах и

Эскиз

Описание

примененное семейство и тип

аннотационного обозначения

Стык колонн

ADSK_Соединение_Колонна_

База :

Обозначение «с разрывом» для

Ширина 1.5 мм

верхнего обозначения соединения

со следующей колонной

ADSK_Соединение_Колонна_

Верх :

Ширина 1.5мм

Опирание балки

Обозначение «без разрыва»,

колонна выше отсутствует,

ADSK_Соединение_Колонна_

обозначение на одном уровне с

ВерхСоСдвигом :

балками, которые можно

отобразить на низком уровне

Ширина 3мм

детализации

Опорная пластина

ADSK_Соединение_Колонна_

Обозначение опорной плиты

База :

Ширина 3 мм

Условные обозначения соединений балок и колонн выполнены в отдельной подкатегории:

Благодаря этому можно гибко управлять видимостью обозначений на различных видах

(например, включить обозначения соединений балок на плане и отключить на разрезе).

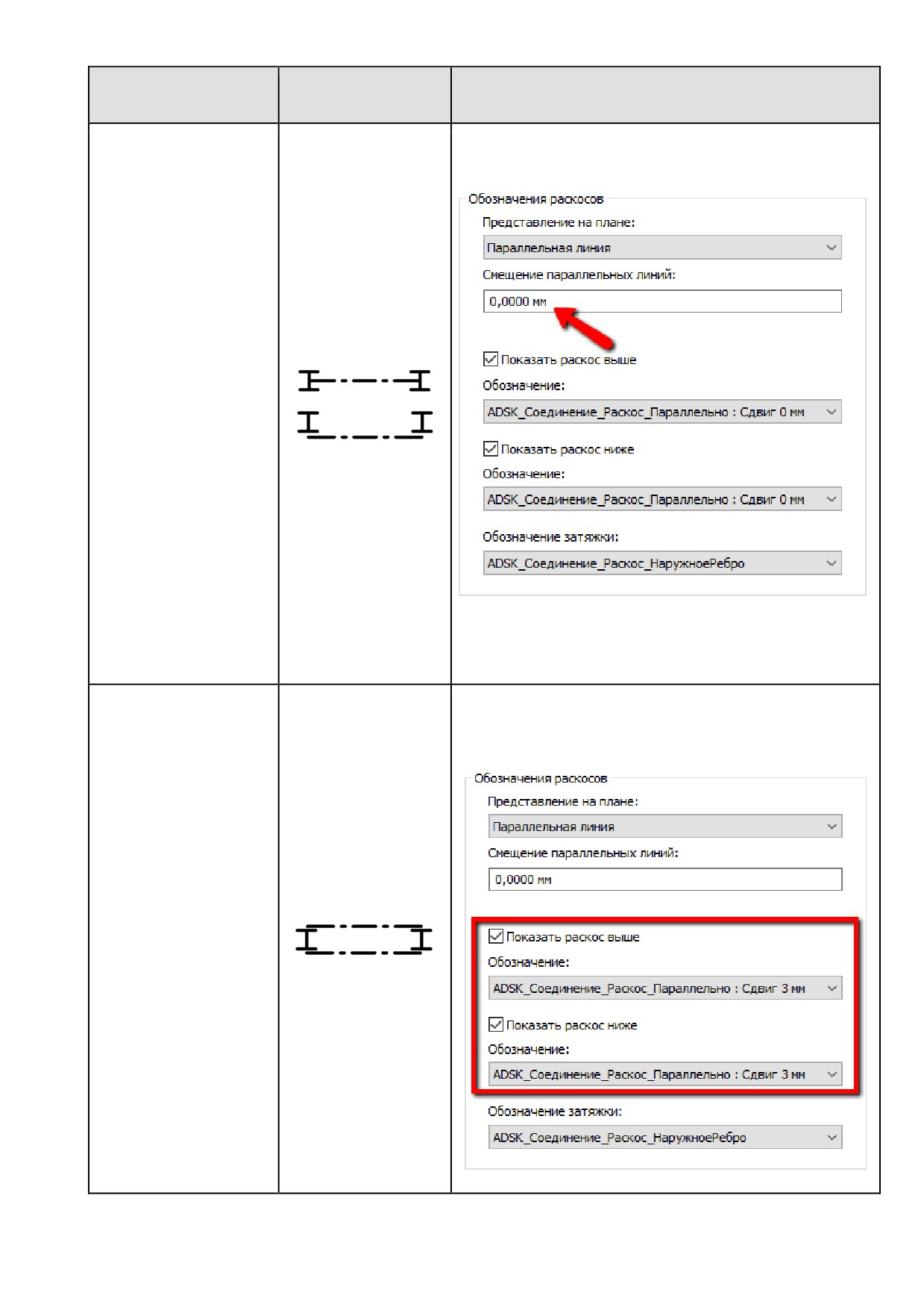

Загруженные обозначения раскосов:

205

Наименование

Эскиз

Описание

семейства и типа

Обозначение раскоса

Можно сделать смещение параллельной линии

для раскоса

ADSK_Соединение_

Раскос_Параллельно

Сдвиг 0 мм

На эскизе:

1. Значение смещения 0 мм

2. Значение смещения>0 мм (аннотацивный

размер)

Обозначение раскоса

Для отображения раскосов с двух сторон, можно

сделать смещение параллельной линии для

раскоса 0 мм и применить другой тип семейства

ADSK_Соединение_

Раскос_Параллельно

Сдвиг 3 мм

206

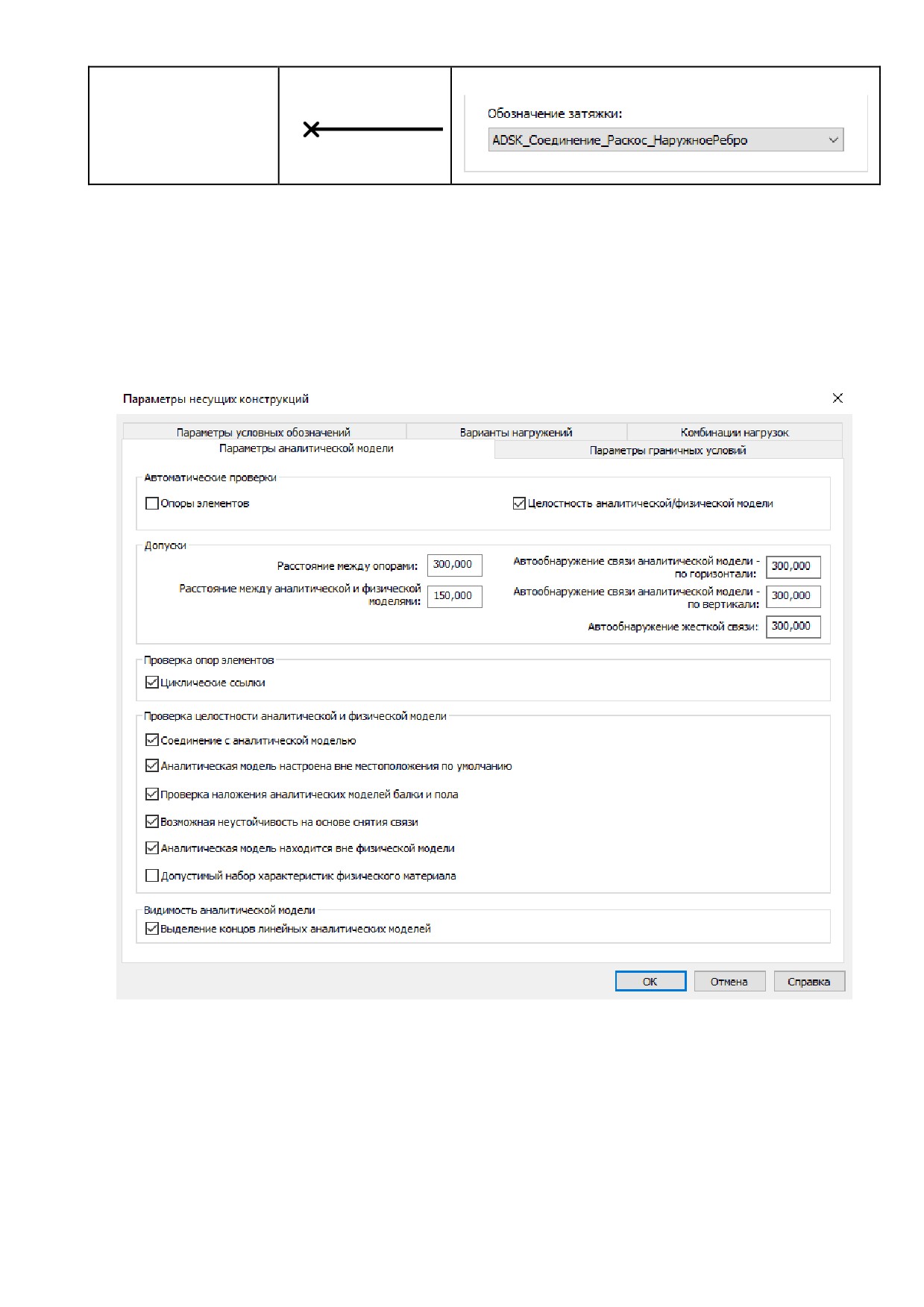

Обозначение затяжки

ADSK_Соединение_

Раскос_

НаружноеРебро

4.2.1.2. Параметры аналитической модели

Выполнены следующие настройки:

● включены автоматические проверки опор элементов и целостности аналитической модели;

● включена проверка аналитической/физической модели, а также заданы ее критерии;

● переопределены допуски автоматических проверок;

● включено выделение концов линейных элементов аналитической модели;

207

Установка жестких вставок выполняется в режиме «Корректировка аналитической модели».

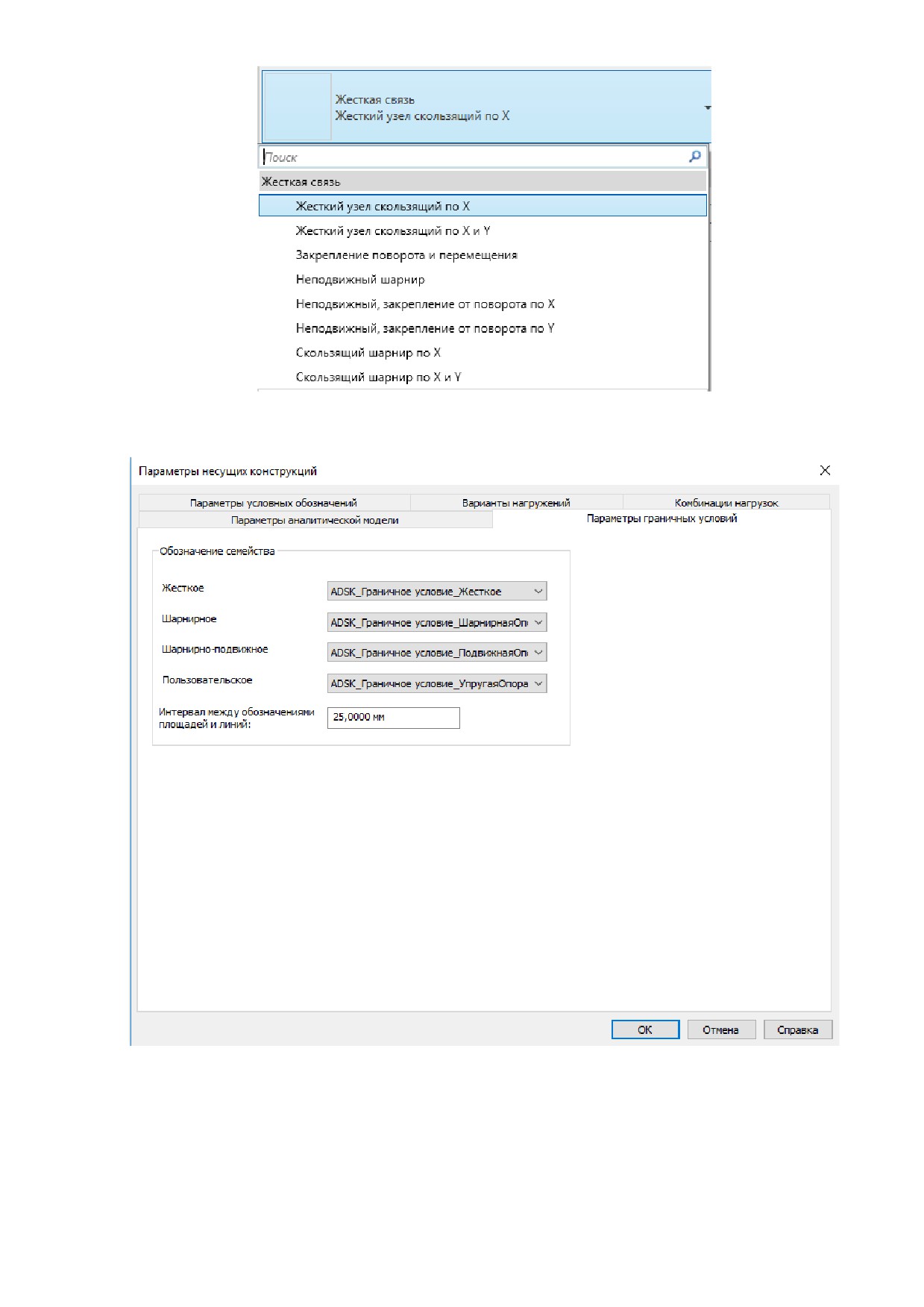

В шаблоне настроены обозначения граничных условий:

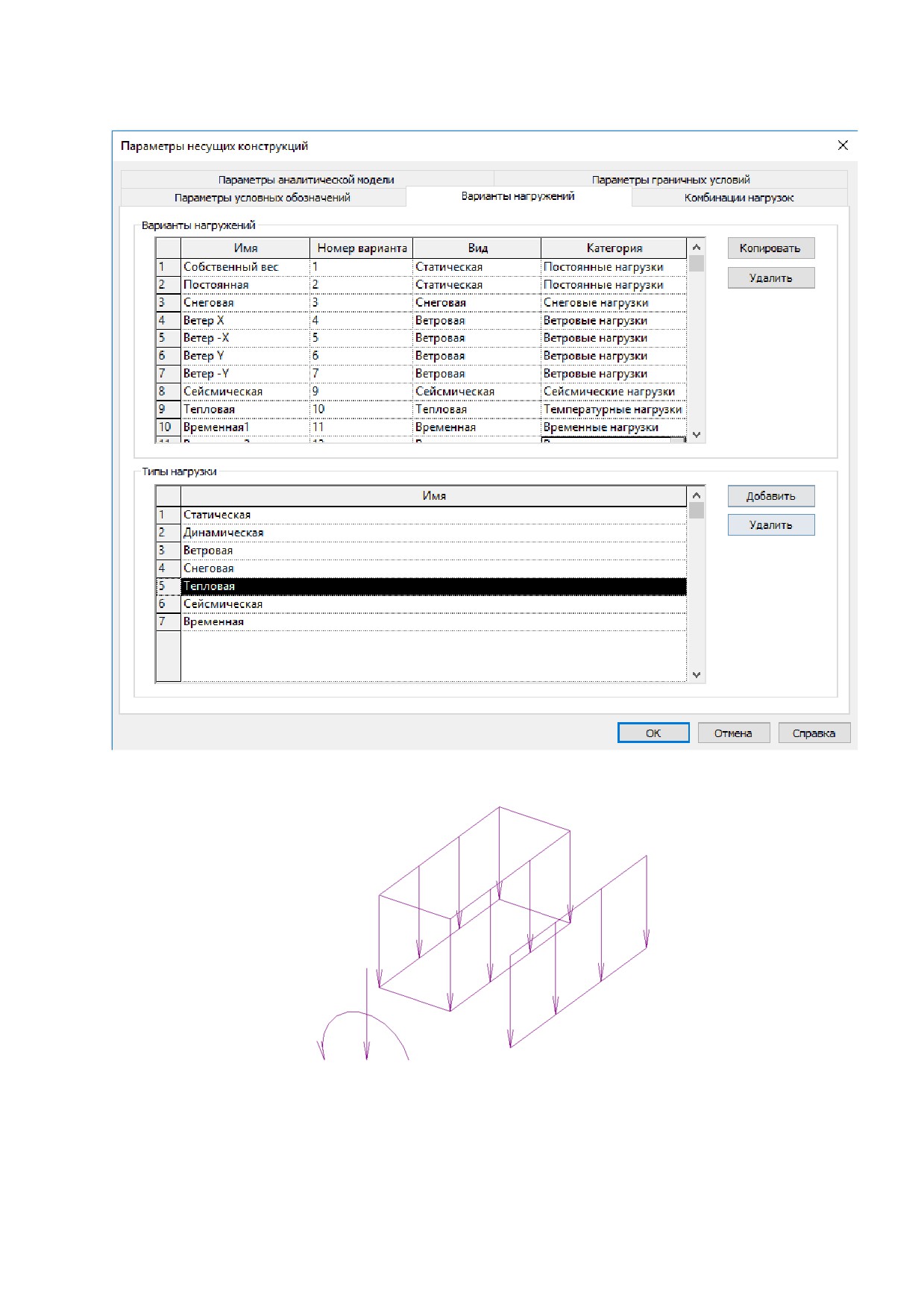

4.2.1.5. Комбинации нагрузок

Функционал «Комбинации нагрузок» не используется в связи с несоответствием нормативным

требованиям (предполагается задание комбинаций в специализированном расчетном ПО).

209

4.3. Вкладка «Аннотацииª

4.3.1 Марки

4.3.1.1. Марки Колонн

См. описание раздела КЖ: Марки Колонн

4.3.1.2. Марки Балок

См. описание раздела КЖ: Марки Балок (каркас несущий)

4.3.1.3. Марки Обобщенных моделей

См. описание раздела КЖ:

Для монолитных балок заполняется параметр «Маркаª.

Для сборных монолитных балок или стальных балок заполняется параметр «ADSK_Марка

конструкцииª

Марки Обобщенных моделей

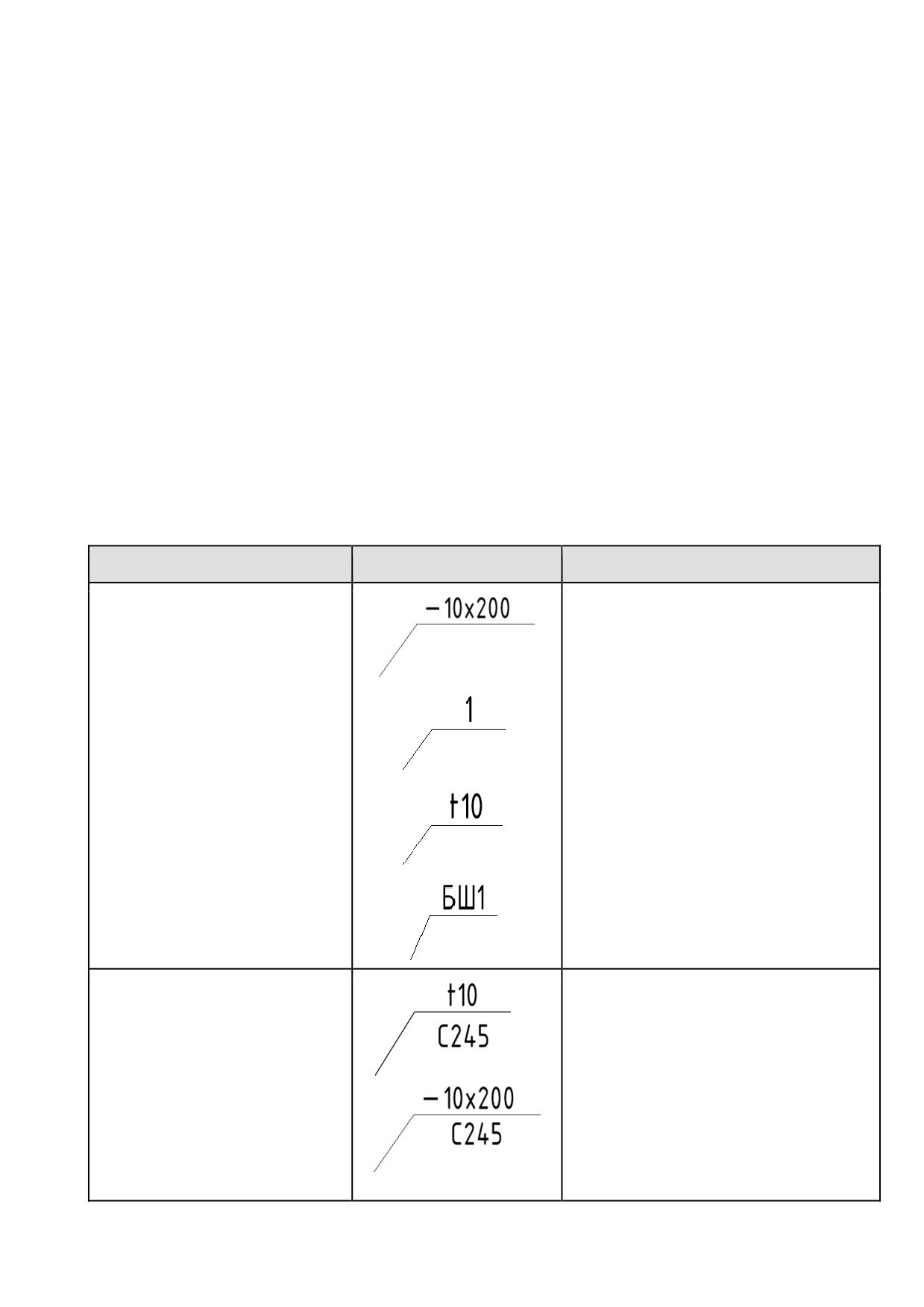

4.3.1.4. Марки Соединений несущих конструкций

Наименование

Эскиз

Примечание

ADSK_Марка_СоединениеНес

ущихКонструкций:

- Марка_Полка 10 мм

- ADSK_Марка

Марка отображает значения

контрукции_Полка 10 мм

параметров, указанных в имени типа.

- ADSK_Наименование

краткое_Полка 10 мм

Длина полки регулируется

- ADSK_Наименование_Полка

параметром «Длина полки».

15 мм

- ADSK_Наименование_

Префикс_Полка 20 мм

- ADSK_Позиция_Полка 10 мм

- и т.п.

Марка отображает значения

ADSK_Марка_СоединениеНес

параметров, указанных в имени типа.

ущихКонструкций

Длина полки регулируется

- ADSK_Наименование

параметром «Длина полки».

краткое/ADSK_Материал_

Полка 15 мм

Заполняемый параметр над полкой-

«ADSK_Наименование краткое»

- ADSK_Наименование_

Заполняемый параметр под полкой-

Префикс/ADSK_Материал_

Полка 20 мм

«ADSK_Материал»

210

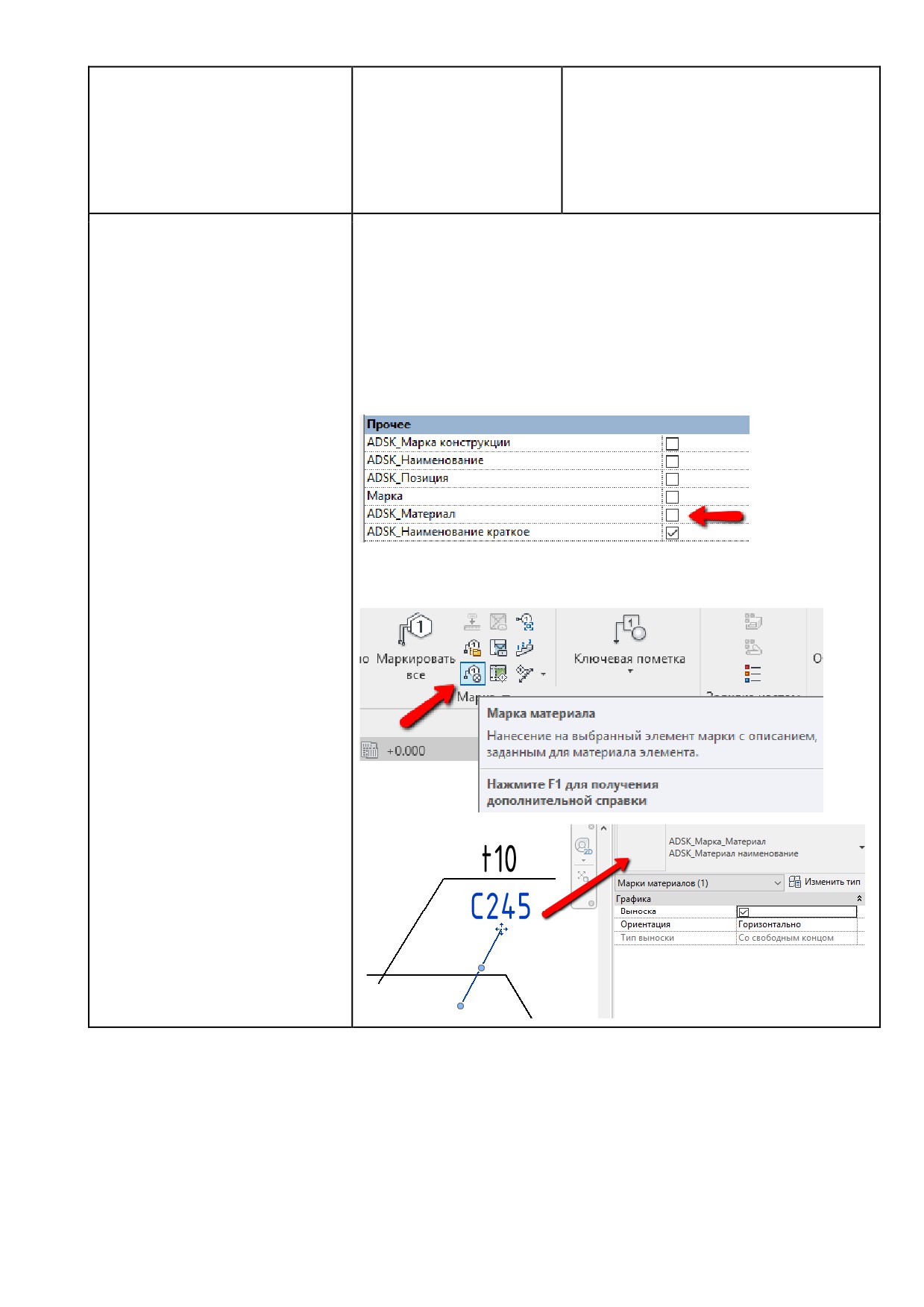

Внимание! Необходимо задавать

корректное имя материалу!

Ниже приведен пример создания

подобной марки из двух разных

марок.

Марка отображает значения параметров, указанных в имени

типа.

Длина полки регулируется параметром «Длина полки».

Заполняемый параметр над полкой- «ADSK_Наименование

краткое»

Заполняемый параметр под полкой- «ADSK_Материал»

отключить в свойствах типа

ADSK_Марка_СоединениеНес

ущихКонструкций

Вместо этого создать марку материала «ADSK_Материал

- ADSK_Наименование

наименование» и подвести ее под полку:

краткое/ADSK_Материал_

Полка 15 мм

- ADSK_Марка_Материал

- ADSK_Материал

наименование

4.3.1.5. Марки нескольких категорий

См. раздел КЖ:

Марки Нескольких категорий

211

4.3.2 Элементы узлов

В шаблон загружены несколько наиболее часто используемых 2D-семейств для оформления

чертежей.

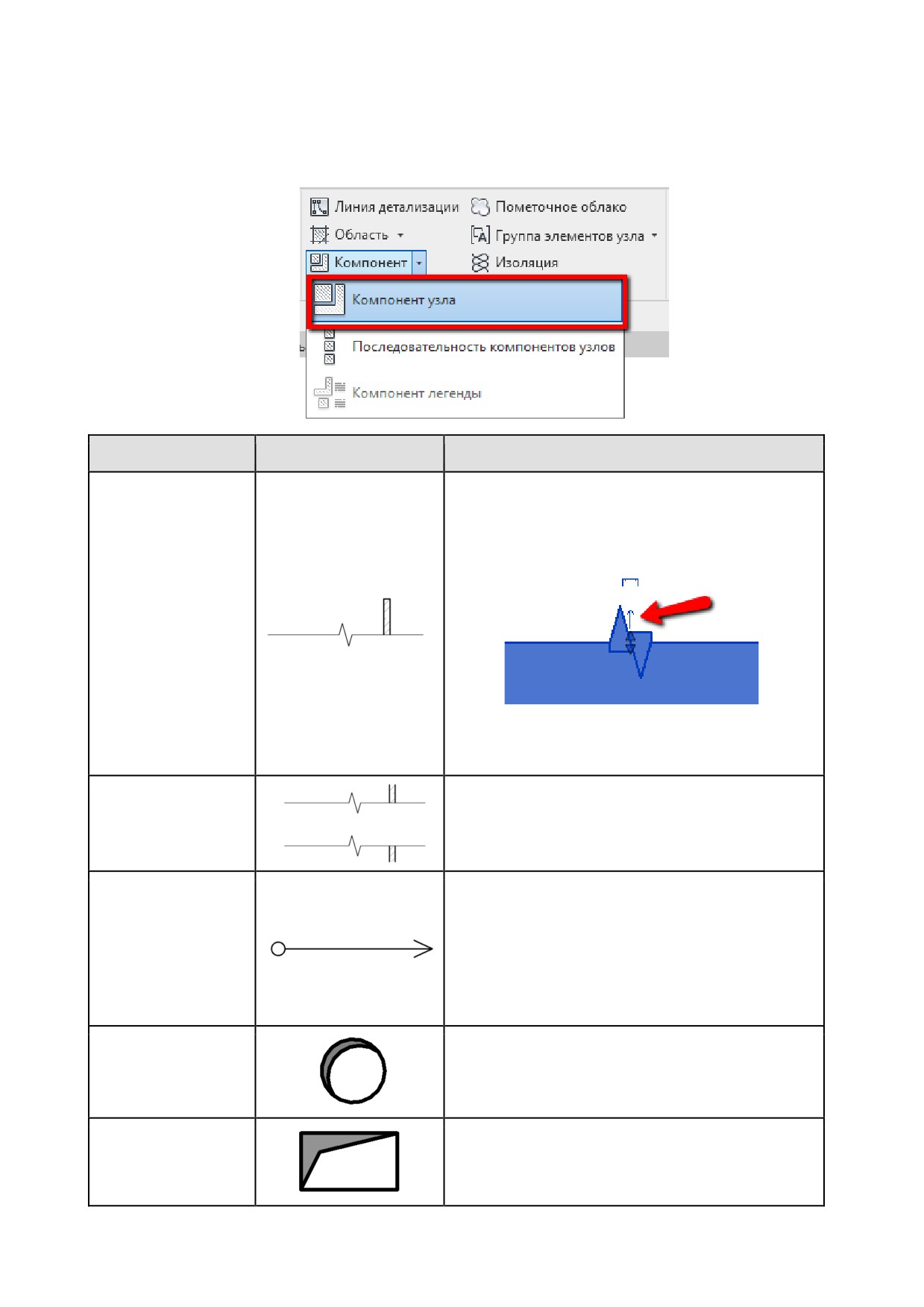

Вкладка «Аннотации» - «Компонент узла»:

Наименование

Эскиз

Примечание

Для создания указать начальную и конечную

точку обрыва.

Обрыв автоматически маскирует объекты с

левой стороны, развернуть маскировку -

стрелкой элемента управления

ADSK_ЭУ_Узел_Л

инии разрыва

Линейный обрыв

Семейство корректно отображается на листе

в любом масштабе без дополнительных

настроек.

ADSK_ЭУ_Узел_Л

Аналогично типу «Линейный обрыв».

инии разрыва

Создает 2 линии обрыва и маскировку

промежуток между ними.

Линейный разрыв

Простое семейство стрелки. Для создания

указать начальную и конечную точку. В

«Свойствах» можно переключить

ADSK_ЭУ_Узел_С

отображение стрелки и окружности.

трелка

Семейство корректно отображается на листе

в любом масштабе без дополнительных

настроек.

ADSK_ЭУ_Проем_

Для обозначения круглых проемов,

Круглый

сделанных системными семействами

ADSK_ЭУ_Проем_

Для обозначения прямоугольных проемов,

Прямоугольный

сделанных системными семействами

212

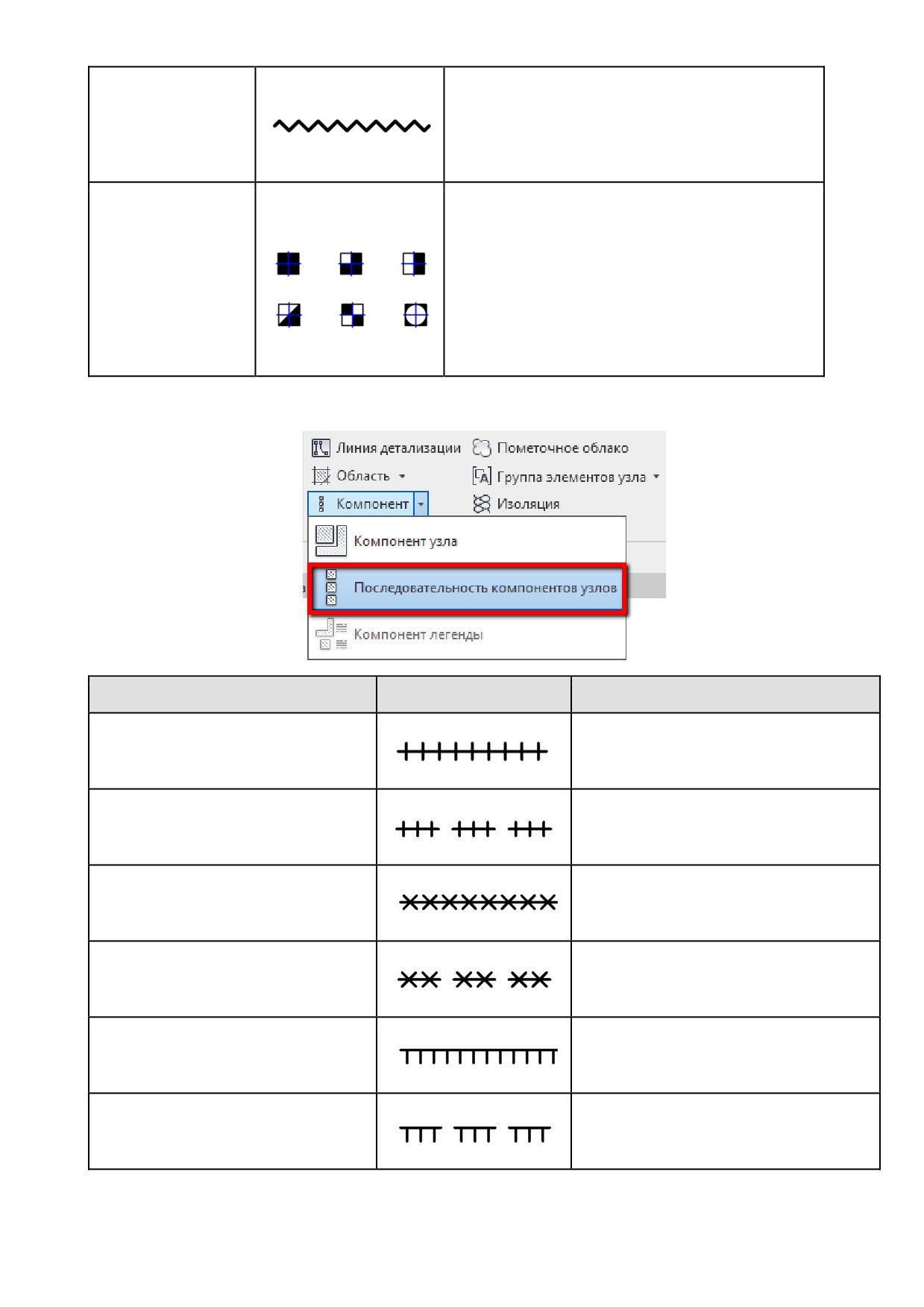

ADSK_ЭУ_ШовБе

тонирования

Шов бетонирования с маскировкой

Необходимо создавать тип для каждого

М10

масштаба

М20

ADSK_ЭУ_Условн

ое обозначение

Несколько примеров

сваи

Для создания условных обозначений поверх

спецификации «Характеристика свай»

УО_Нет

Это же условное обозначения вложено и в

УО_1

сами семейства свай

УО_2

««.

УО_13

Обозначения, состоящие из повторяющихся элементов (линия границы грунта, сварки и т.д.)

создаются при помощи инструмента «Последовательность компонентов узлов»:

Наименование типа

Эскиз

Примечание

ADSK_Сварка

Группа элементов узла:

стыковая_Заводская_видимая_М

ADSK_ЭУ_Компонент_Сварка

стыковая_Заводская : 2 мм_М50

ADSK_Сварка

Группа элементов узла:

стыковая_Заводская_невидимая

ADSK_ЭУ_Компонент_Сварка

_М50

стыковая_Заводская : 2 мм_М50

ADSK_Сварка

ADSK_ЭУ_Компонент_Сварка

стыковая_Монтажная_видимая_

стыковая_Монтажная : 2 мм_М50

М50

ADSK_Сварка

ADSK_ЭУ_Компонент_Сварка

стыковая_Монтажная_невидимая

стыковая_Монтажная : 2 мм_М50

_М50

ADSK_Сварка

ADSK_ЭУ_Компонент_Сварка

угловая_Заводская_видимая_М5

угловая_Заводская : 2 мм_М50

ADSK_Сварка

ADSK_ЭУ_Компонент_Сварка

угловая_Заводская_невидимая_

угловая_Заводская : 2 мм_М50

М50

213

ADSK_Сварка

ADSK_ЭУ_Компонент_Сварка

угловая_Монтажная_видимая_М

угловая_Монтажная : 2 мм_М50

ADSK_Сварка

ADSK_ЭУ_Компонент_Сварка

угловая_Монтажная_невидимая_

угловая_Монтажная : 2 мм_М50

М50

ADSK_ЭУ_Компонент_Граница

ADSK_Граница откоса_М100

откоса : 2 мм М100

ADSK_ЭУ_Компонент_Граница

ADSK_Граница откоса_М200

откоса : 2 мм М200

ADSK_ЭУ_Компонент_Ограждение :

ADSK_Ограждение_М100

5 мм М100

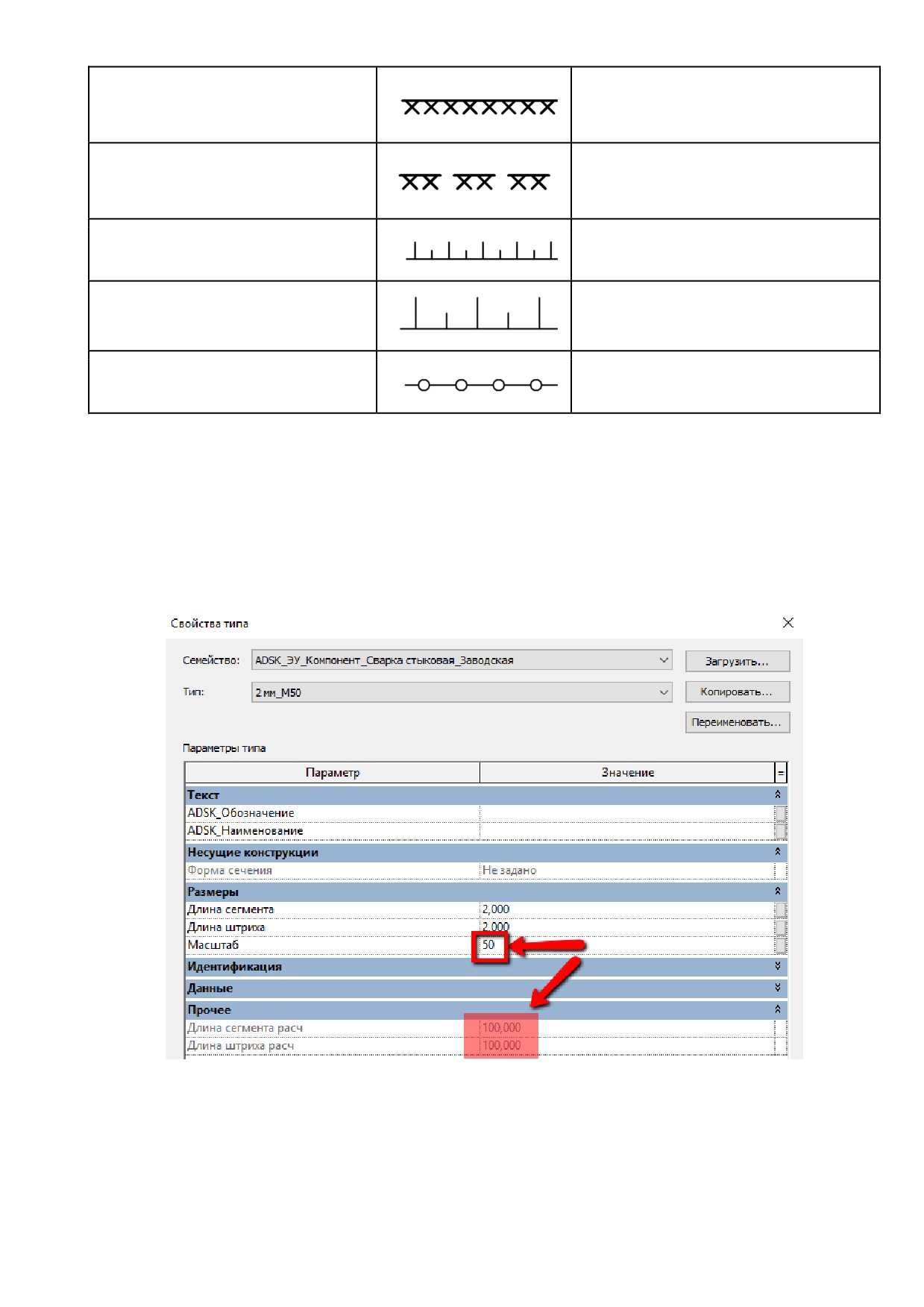

Все семейства параметрические - может быть изменена длина линий, шаг и т.д. Для изменения

следует отредактировать соответствующее семейство в категории «Элементы узлов».

Примечание: «Последовательности компонентов узловª не являются аннотативными,

при использовании обозначений на разных масштабах следует создавать тип для

каждого масштаба. Для облегчения данной задачи каждое семейство имеет параметр

типа «Масштабª: при создании нового типа следует указать нужный масштаб, все

прочие параметры будут изменены автоматически.

4.3.3 Обозначения

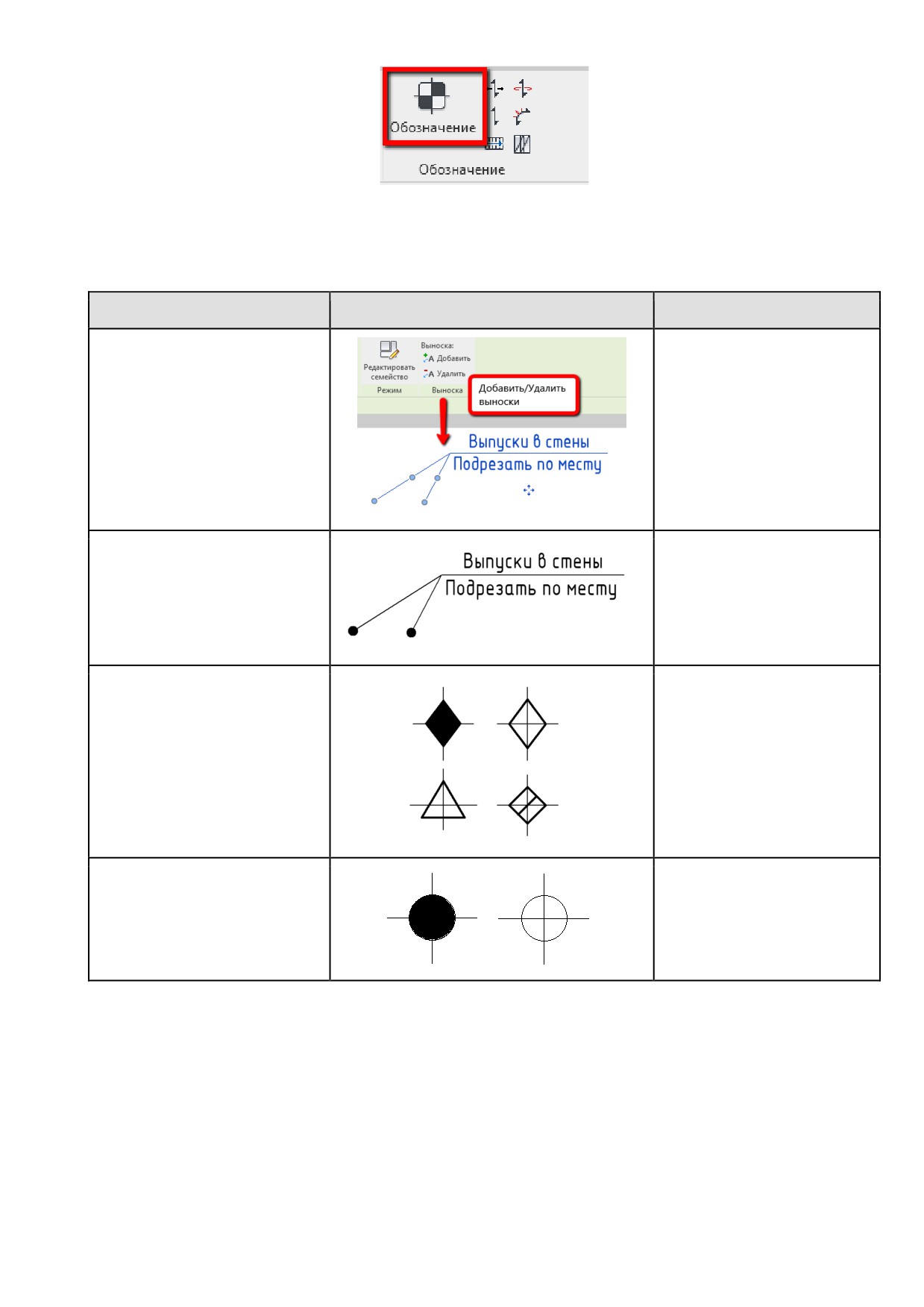

Устанавливаются через кнопку «Обозначение» на вкладке «Аннотации».

214

В шаблон загружены следующие семейства обозначений:

Наименование

Эскиз

Описание

ADSK_Аннотация_Текст_сВ

Выноска с произвольным

ыноской

текстом, заполняется

вручную

- Текст с выноской

Выноска с произвольным

ADSK_Аннотация_Текст_сВ

текстом, заполняется

ыноской

вручную. С точкой на

конце выноски.

- Текст с выноской_Точка

Возможно сделать любую

из доступных засечек

ADSK_Аннотация_Болт_Ус

ловноеОбозначение

- Болт временный

Крепежные детали по

- Болт класса точности B

ГОСТ 21.502-2016

(постоянный)

- Болт высокопрочный

- Болт самонарезающий

ADSK_Аннотация_Отверст

ие_УсловноеОбозначение

Условные отверстия для

узлов

- Ø2 мм

- Ø4 мм

215

4.4. Вкладка «Видª

4.4.1 Шаблоны видов. Типоразмеры видов

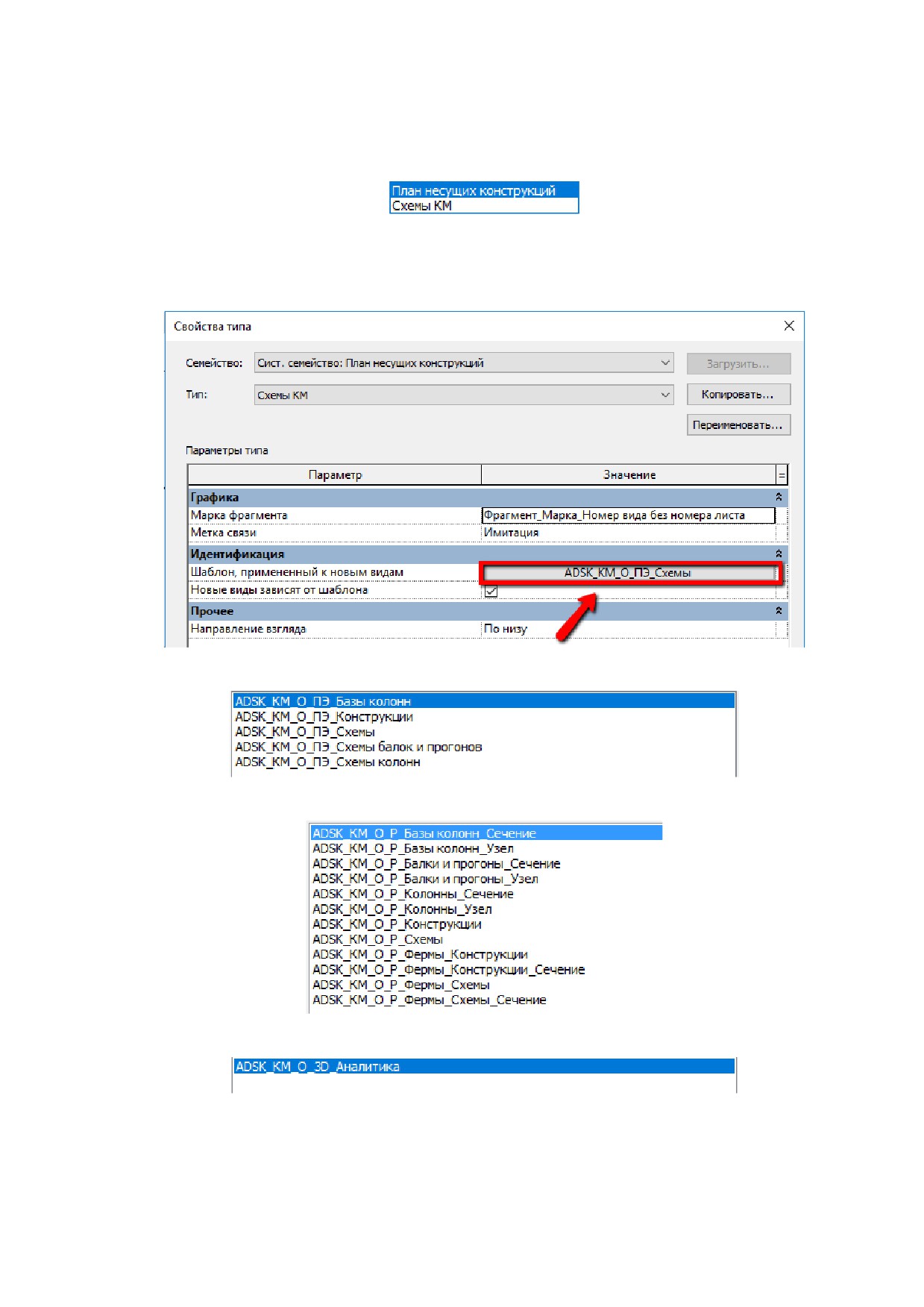

В шаблоне настроены типоразмеры видов планов несущих конструкций:

При необходимости можно дополнительно создать необходимые типоразмеры видов и каждому

назначить соответствующий шаблон вида.

Пример в типе «Схемы КМ»

В шаблоне созданы следующие шаблоны видов для планов:

В шаблоне созданы следующие шаблоны видов для разрезов:

Дополнительно создан шаблон вида для аналитики в 3D:

Во всех шаблонах вида настроена видимость / графика категорий и фильтры видимости

элементов.

Настроены шаблоны видов для спецификаций:

216

4.4.2 Спецификации

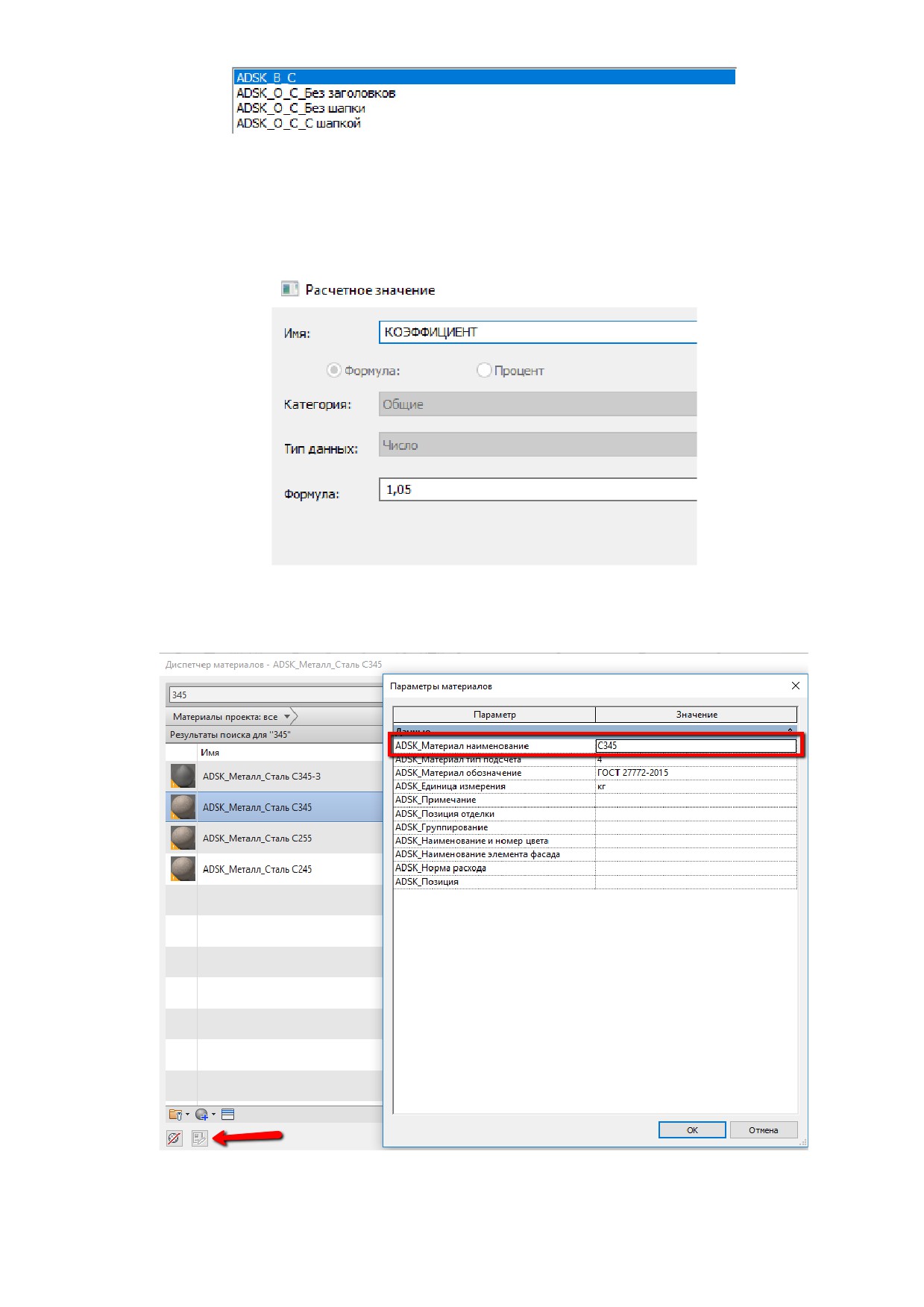

Во всех спецификациях металлопроката присутствует расчетный параметр «КОЭФФИЦИЕНТ» с

приравненным значением 1,05. В случае необходимости измените его на нужное значение.

Сами спецификации «Спецификация металлопроката» и «Ведомость элементов» сделаны

ведомостями материалов. Поэтому, при создании материала, следует в дополнительных

параметрах заполнять параметр «ADSK_Материал наименование»

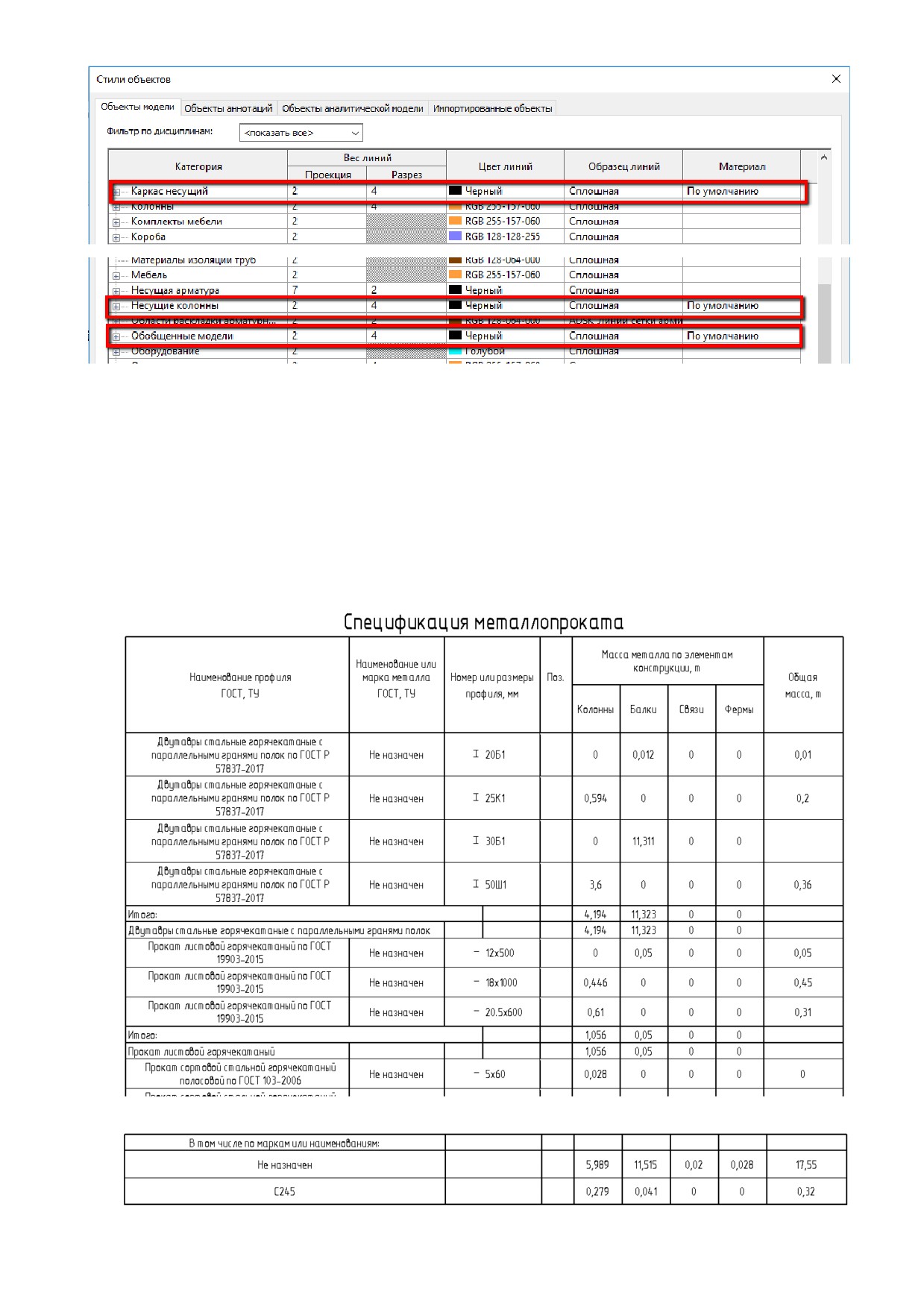

В стилях объектов для необходимых категорий добавлен материал «По умолчанию», в котором

параметр «ADSK_Материал наименование» заполнен как «Не назначен». Так это можно

отследить и исправить в спецификации.

217

4.4.2.1. Спецификации «КР(КМ)ª

Примеры спецификаций металлопроката, которые используются в разных вариантах.

Обращать внимание на названия.

Пример спецификации металлопроката, которая состоит из 2 частей.

●

«КМ_Спецификация металлопрокатаª

●

«КМ_Спецификация металлопроката по маркам сталиª

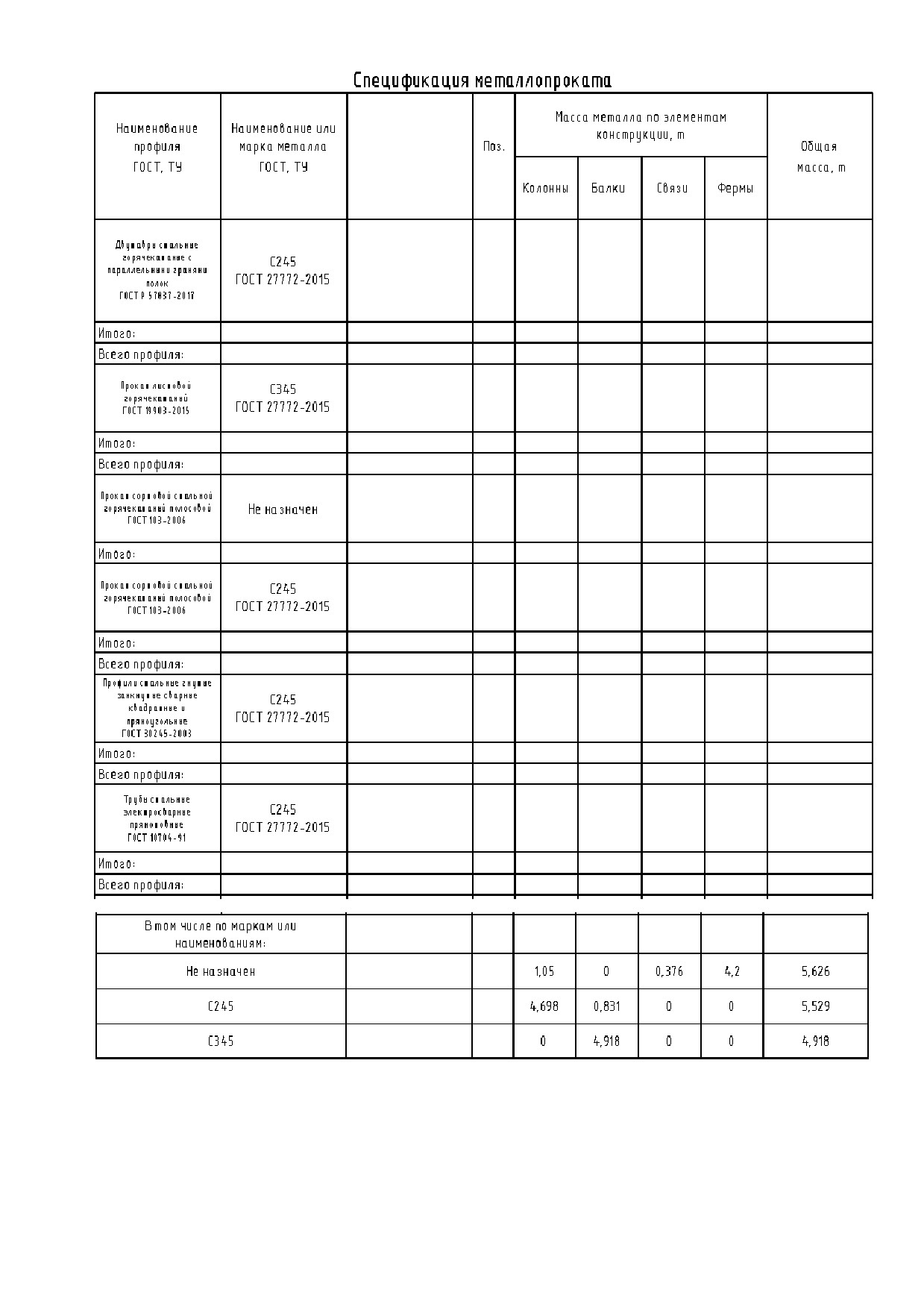

Спецификация составляется на листе из двух вышеперечисленных:

218

Недостаток такой «Спецификации металлопроката» в том, что наименования профиля

записываются в каждой строке, а функционал автоматического объединения ячеек в Autodesk

Revit 2019 отсутствует.

Для решения этой проблемы, созданы еще несколько спецификаций (каждая из которых

собирается из 3-х других), и выравнивается при помощи скрипта на Dynamo.

Пример спецификации металлопроката, сортировка происходит по профилям и по

сечениям листового проката (состоит из 3 частей)

●

«КМ_Спецификация металлопроката_Наименование_Часть 1ª

●

«КМ_Спецификация металлопроката_Наименование_Часть 2ª

●

«КМ_Спецификация металлопроката_По маркам сталиª

219

Первые две спецификации накладываются друг на друга, а третья спецификация (по маркам

стали) подставляется снизу. Чтобы спецификации приняли одинаковые габариты, запускается

скрипт Dynamo, подробнее см. Скрипт Dynamo.

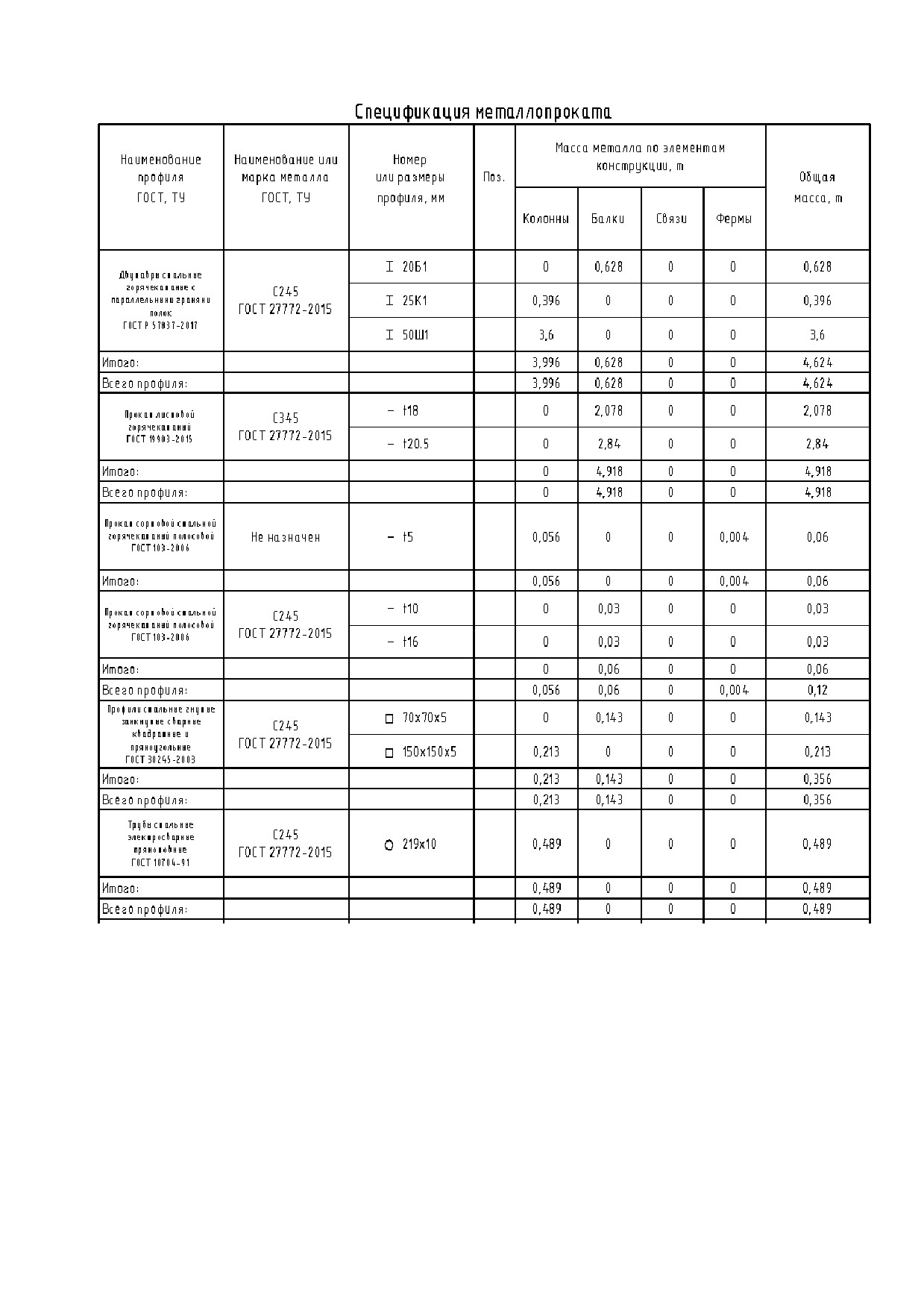

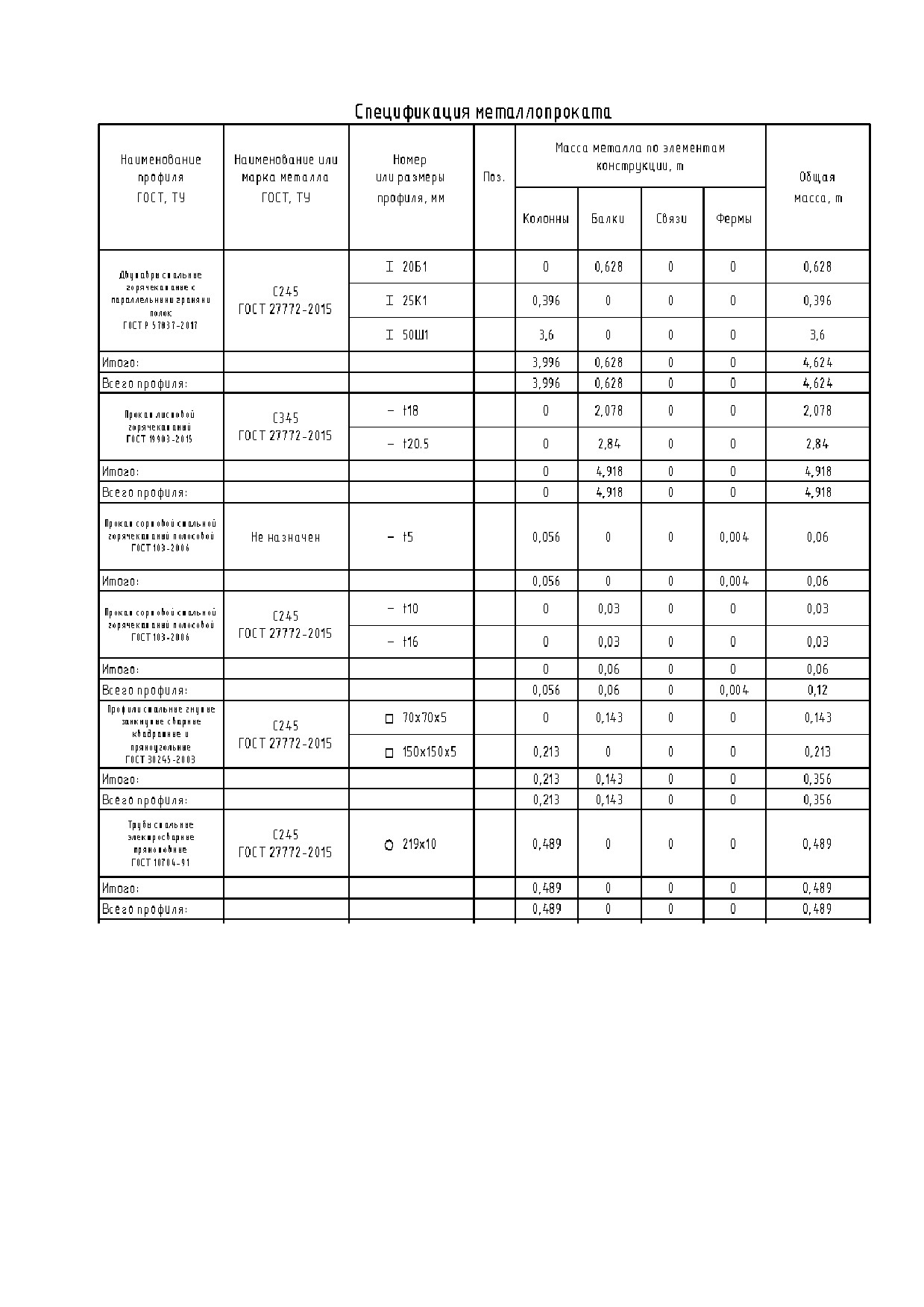

После этого данная спецификация примет следующий вид:

220

Пример спецификации металлопроката, сортировка происходит по профилям и по

толщинам листового проката (состоит из 3 частей):

●

«КМ_Спецификация металлопроката_Наименование краткое_Часть 1ª

●

«КМ_Спецификация металлопроката_Наименование краткое_Часть 2ª

●

«КМ_Спецификация металлопроката_По маркам сталиª

Принцип такойже как и в примере выше.

Первые две спецификации накладываются друг на друга, а третья спецификация (по маркам

стали) подставляется снизу. Чтобы спецификации приняли одинаковые габариты, запускается

скрипт Dynamo, подробнее см. Скрипт Dynamo.

221

После этого данная спецификация примет следующий вид:

Пример ведомости элементов (состоит из 2 частей)

Для составных сечений созданы изображения. Если есть элементы фермы, то появляется запись

в столбце Эскиз - «Сложный». В примечании можно указать лист, на котором расчерчивается

ферма.

Для составных сечений, которые отсутствуют в шаблоне, необходимо самим рисовать эскиз и

добавлять его в семейство. Сами семейства следует создавать аналогично представленным в

шаблоне.

●

«КМ_Ведомость элементов_Часть 1»

●

«КМ_Ведомость элементов_Часть 2»

222

После чего данная спецификация примет следующий вид:

Есть возможность сортировать спецификацию по уровням с помощью параметра «ADSK_Этаж».

Поскольку в ведомости элементов нельзя использовать системный параметр «Уровень»,

используется параметр «ADSK_Этаж» (общий параметр, который назначен нескольким

категориям).

Для заполнения параметра «ADSK_Этаж», созданы вспомогательные спецификации для

необходимых категорий:

●

«В_Этаж_Каркас несущий»

●

«В_Этаж_Несущие колонны»

●

«В_Этаж_Обобщенные модели»

●

«В_Этаж_Соединения несущих конструкций»

224

Пример вспомогательной спецификации:

Внимание! Элементы, которые создаются на схемах семейств ферм, могут

принадлежать к разным уровням:

Пример спецификации «КМ_Спецификация к схеме расположения балокª

Спецификация только на категорию «Каркас несущийª.

Для фильтрации элементов по уровням необходимо параметр «Базовый уровень» приравнять к

нужному или если необходима спецификация на все балки, то выставить самый низкий уровень и

поставить равно или выше.

225

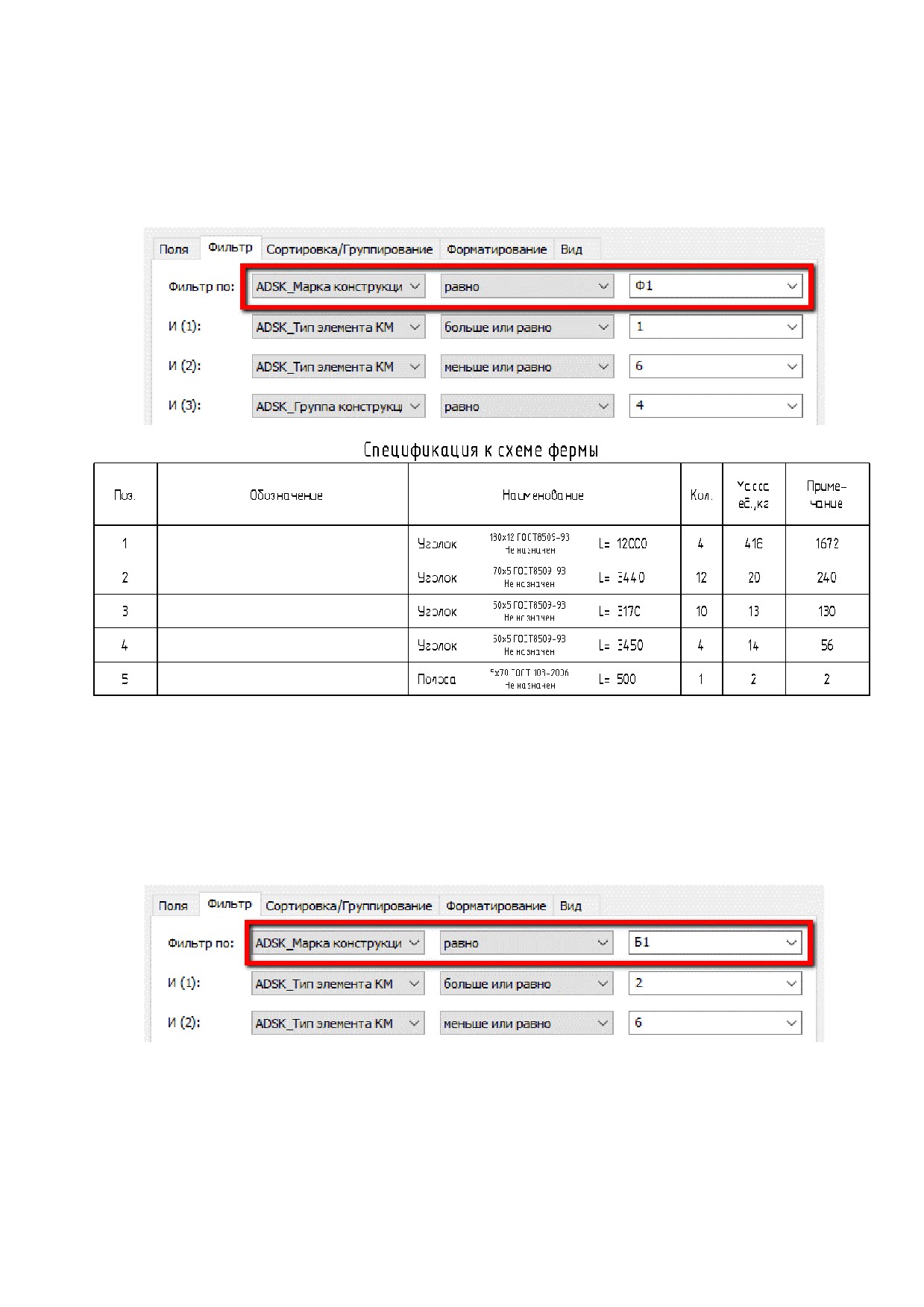

Пример спецификации «КМ_Спецификация к схеме фермыª

Спецификация на элементы фермы. Главное при создании элементов фермы правильно

выставлять номера в параметре «ADSK_Тип элемента КМ»

Для фильтрации элементов необходимо параметр «ADSK_Марка конструкции» приравнять к

нужной марке конструкции, на которую необходимо сделать спецификацию. Как самой фермы, так

и ее составляющим элементам, которые входят в состав фермы

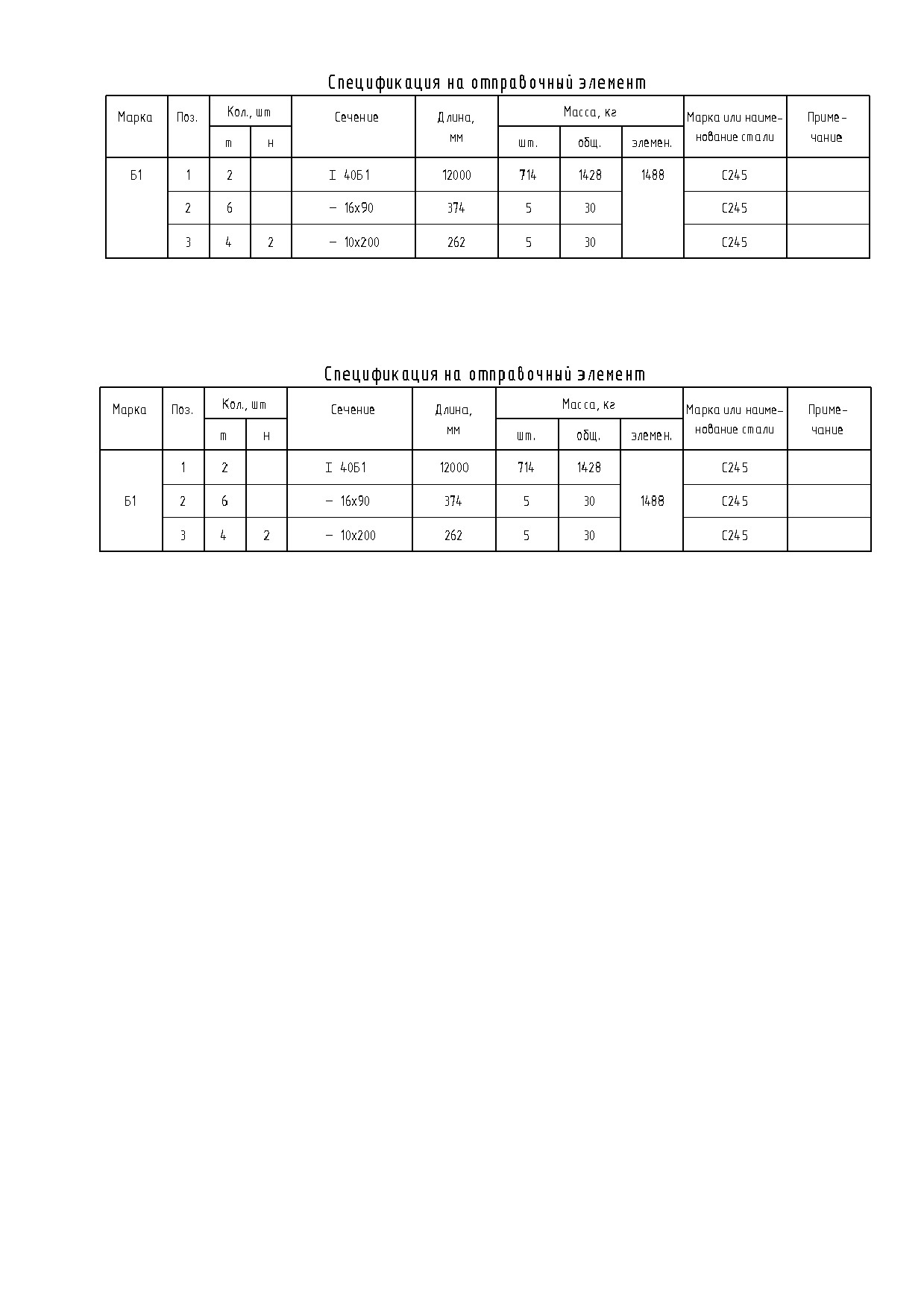

Пример спецификации «КМ_Спецификация на отправочный элементª

Для фильтрации элементов на один отправочный элемент необходимо параметр «ADSK_Марка

конструкции» приравнять к нужной марке конструкции, на которую необходимо сделать

спецификацию. Прописывается одинаковым как к главному элементу, так и ко всем

составляющим (ребрам фасонкам и прочее).

226

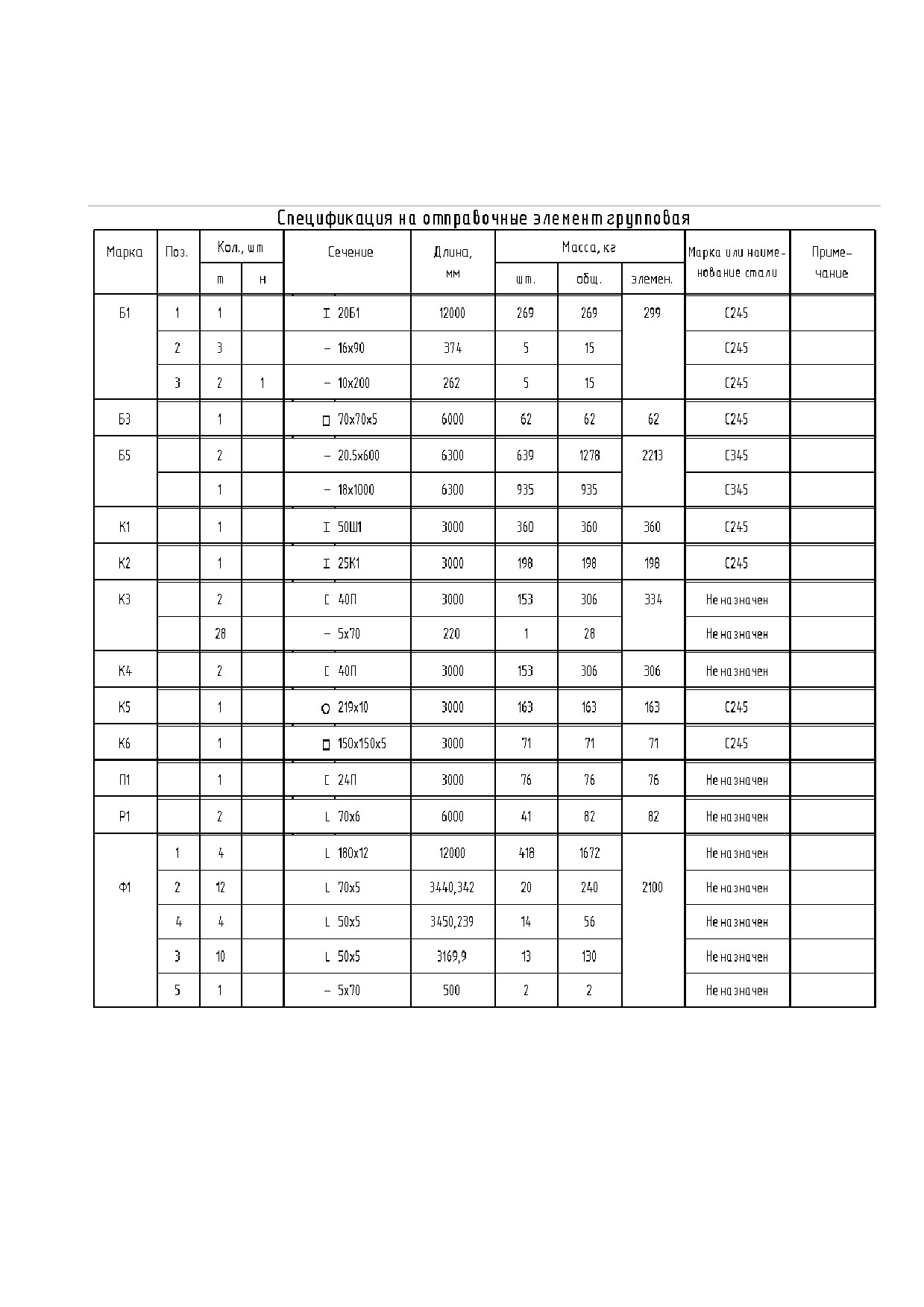

Пример спецификации «КМ_Спецификация на отправочный элемент_групповаяª

В спецификации присутствует небольшой зазор между отправочными элементами

Для регулировки положения марки и массы, необходимо указать галочку в параметре

«ADSK_Главная деталь конструкции» именно на том элементе, напротив которого хочется видеть

эти значения.

228

Пример спецификации «КМ_Спецификация стальных элементовª

Для корректной сортировки необходимо параметрам «ADSK_Марка конструкции» и

«ADSK_Группирование» приравнять к нужной марке конструкции, на которую необходимо сделать

спецификацию и общему наименованию группы соответственно. Прописывается одинаковыми как

к главному элементу, так и ко всем составляющим (ребрам фасонкам и прочее).

Примеры заполнения параметра «ADSK_Группирование»: “Балка с ребрами”, “Колонна несущая”,

“Балка главная” и любые другие.

Есть возможность сортировать спецификацию по уровням с помощью параметра «ADSK_Этаж».

Поскольку в ведомости элементов нельзя использовать системный параметр «Уровень»,

используется параметр «ADSK_Этаж» (общий параметр, который назначен нескольким

категориям).

Для заполнения параметра «ADSK_Этаж», созданы вспомогательные спецификации для

необходимых категорий:

●

«В_Этаж_Каркас несущий»

●

«В_Этаж_Несущие колонны»

●

«В_Этаж_Обобщенные модели»

●

«В_Этаж_Соединения несущих конструкций»

229

Пример вспомогательной спецификации:

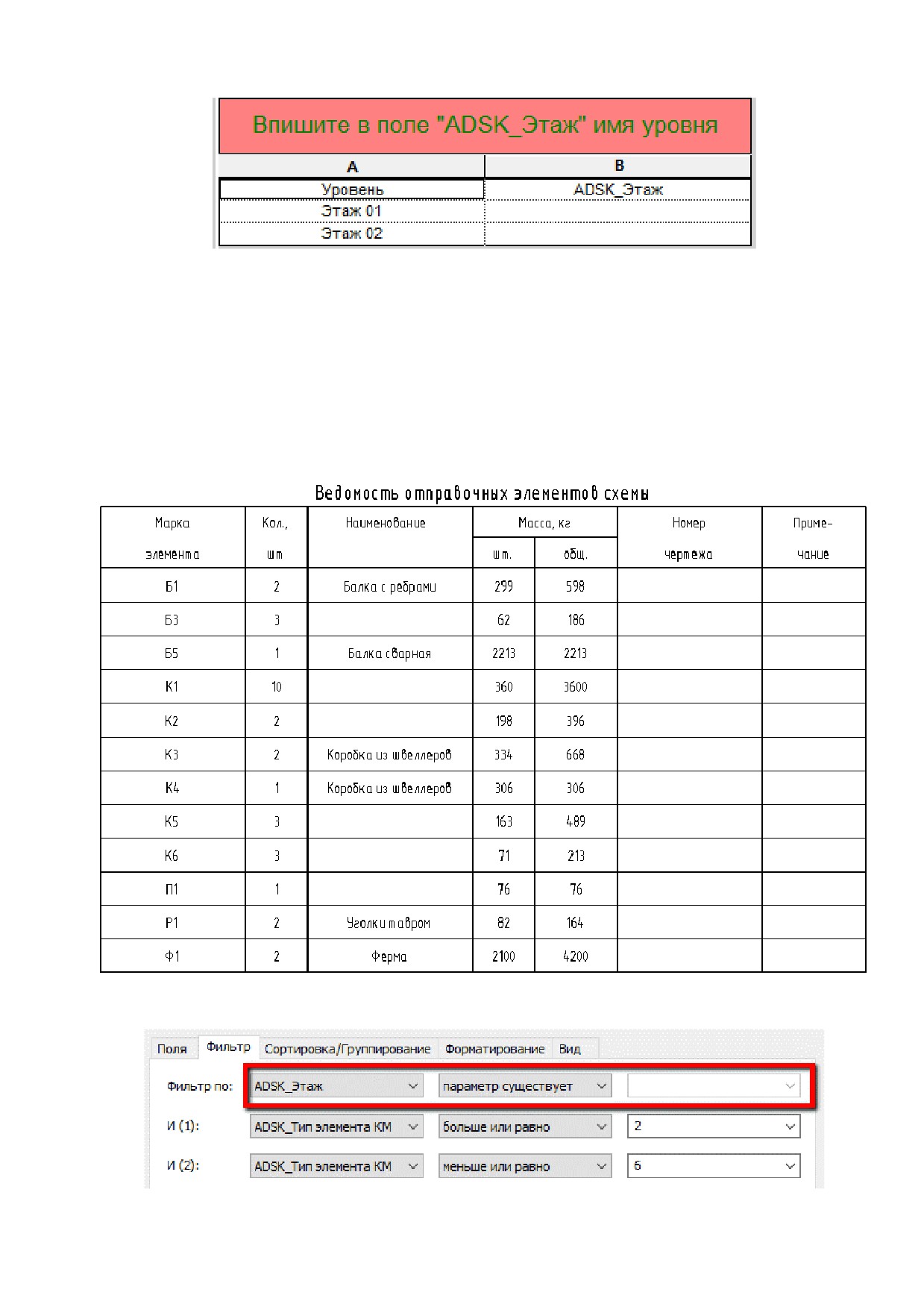

Пример спецификации «КМ_Ведомость отправочных элементов схемыª

Для корректной сортировки необходимо параметрам «ADSK_Марка конструкции» и

«ADSK_Группирование» приравнять к нужной марке конструкции, на которую необходимо сделать

спецификацию и общему наименованию группы соответственно. Прописывается одинаковыми как

к главному элементу, так и ко всем составляющим (ребрам фасонкам и прочее).

Примеры заполнения параметра «ADSK_Группирование»: “Балка с ребрами”, “Колонна несущая”,

“Балка главная” и любые другие.

Есть возможность сортировать спецификацию по уровням с помощью параметра «ADSK_Этаж».

230

Поскольку в ведомости элементов нельзя использовать системный параметр «Уровень»,

используется параметр «ADSK_Этаж» (общий параметр, который назначен нескольким

категориям).

Для заполнения параметра «ADSK_Этаж», созданы вспомогательные спецификации для

необходимых категорий:

●

«В_Этаж_Каркас несущий»

●

«В_Этаж_Несущие колонны»

●

«В_Этаж_Обобщенные модели»

●

«В_Этаж_Соединения несущих конструкций»

Пример вспомогательной спецификации:

4.4.2.2. Спецификации «КР(КМ)_Базы колоннª

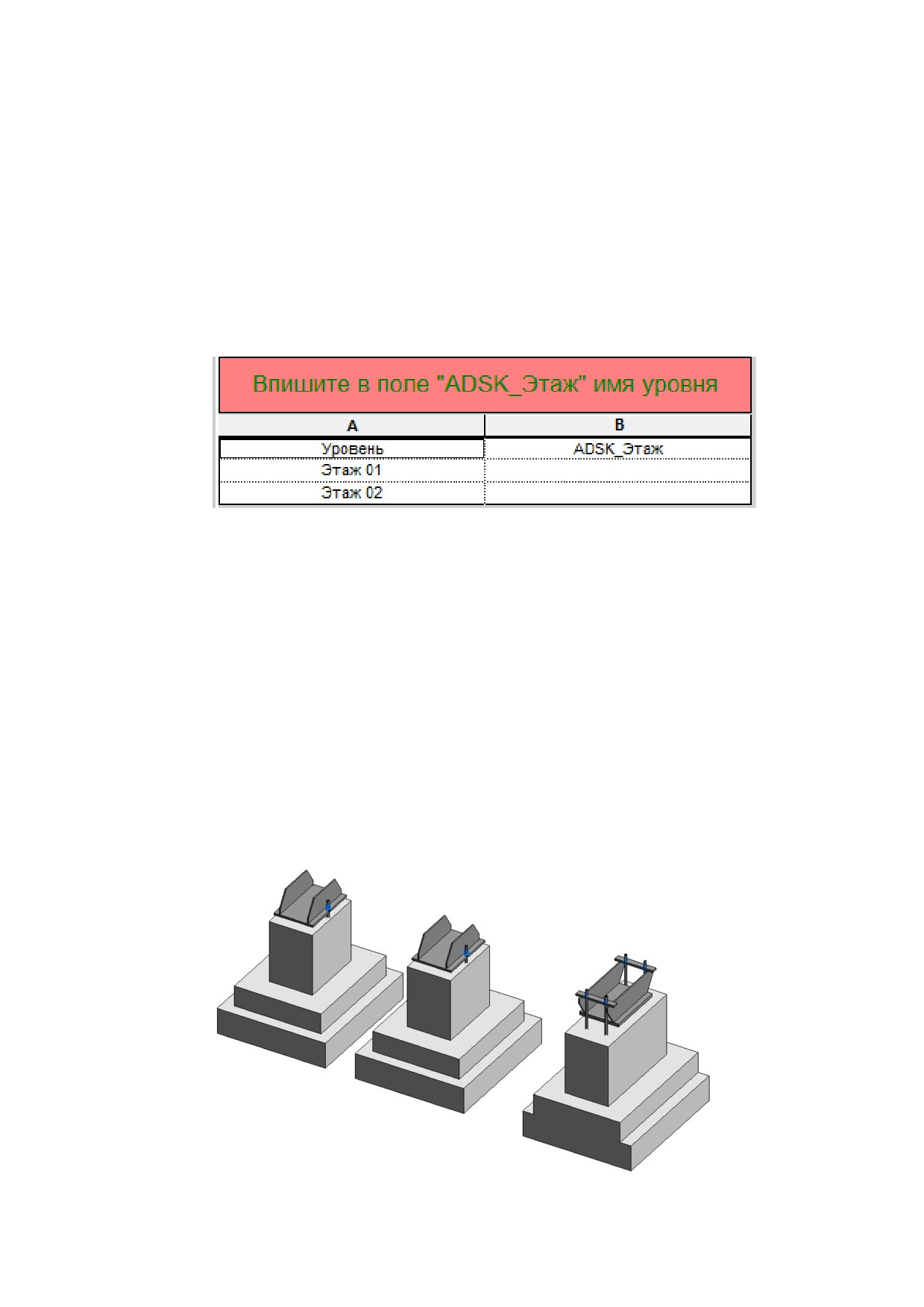

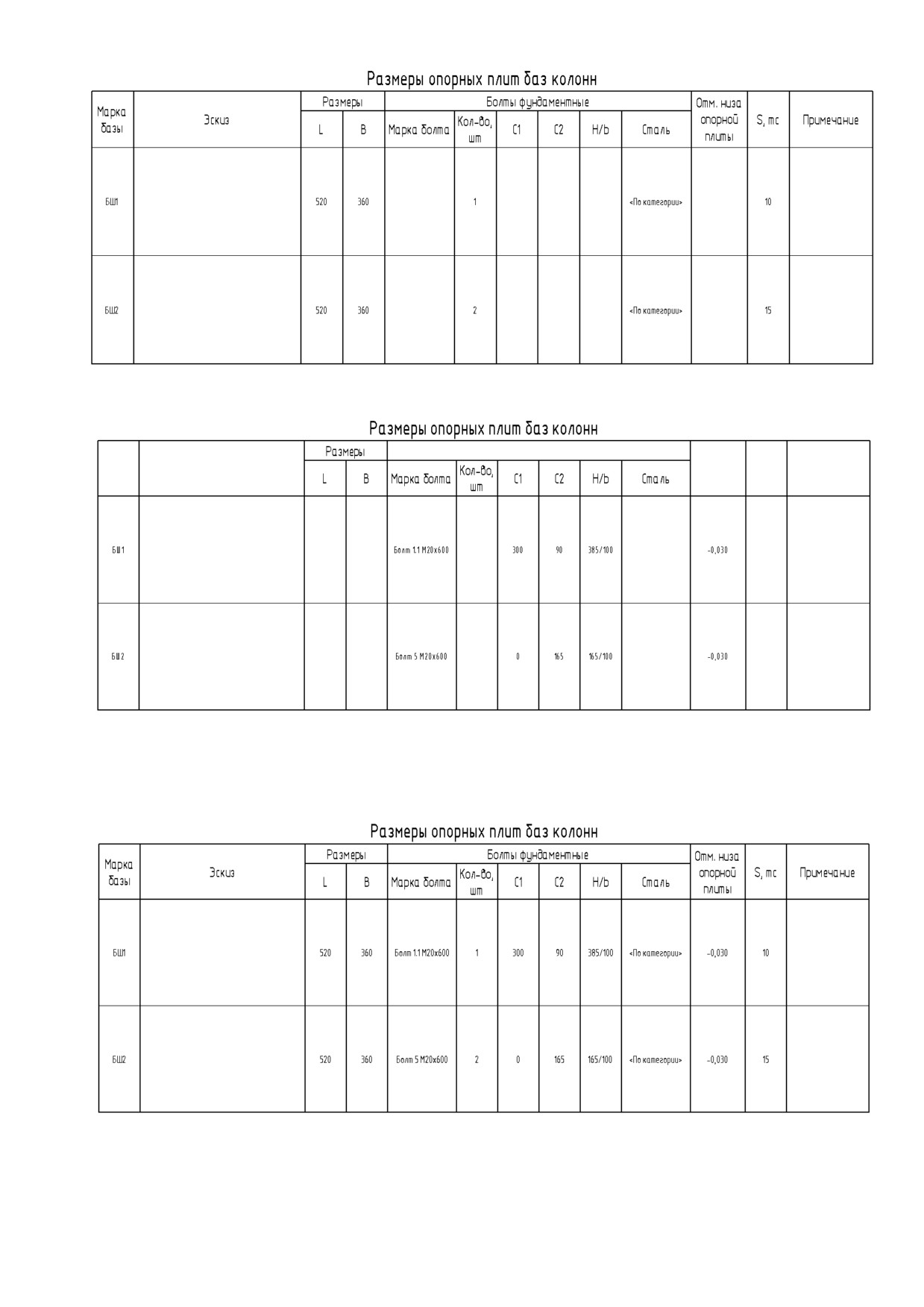

Пример спецификации «Размеры опорных плит баз колоннª (состоит из 2 частей)

●

«КМ_Размеры опорных плит баз колонн_Часть 1ª

●

«КМ_Размеры опорных плит баз колонн_Часть 2ª

Эти спецификации накладываются одна на другую, но относятся к разным категориям. Для

корректной работы, нужно учитывать при создании оба элемента (фундамент под металлическую

колонну и узел базы колонны)

«КМ_Размеры опорных плит баз колонн_Часть 1» - спецификация на категорию «Обобщенные

модели», в которой сделаны узлы баз колонн

«КМ_Размеры опорных плит баз колонн_Часть 2» - спецификация на категорию «Фундамент

несущей конструкции», в которой сделаны фундаменты

231

В спецификацию попадают габариты базы колонны, количество штук, материал и усилие

В спецификацию попадают фундаментные болты, отношение выступа болта к его резьбе,

габариты С1 и С2, отметка низа опорной плиты

Окончательный вид спецификации:

Эскиз следует создавать отдельно и накладывать на спецификацию. Примечание необходимо

заполнять вручную.

Для корректного заполнения спецификации и ее сортировки необходимо:

232

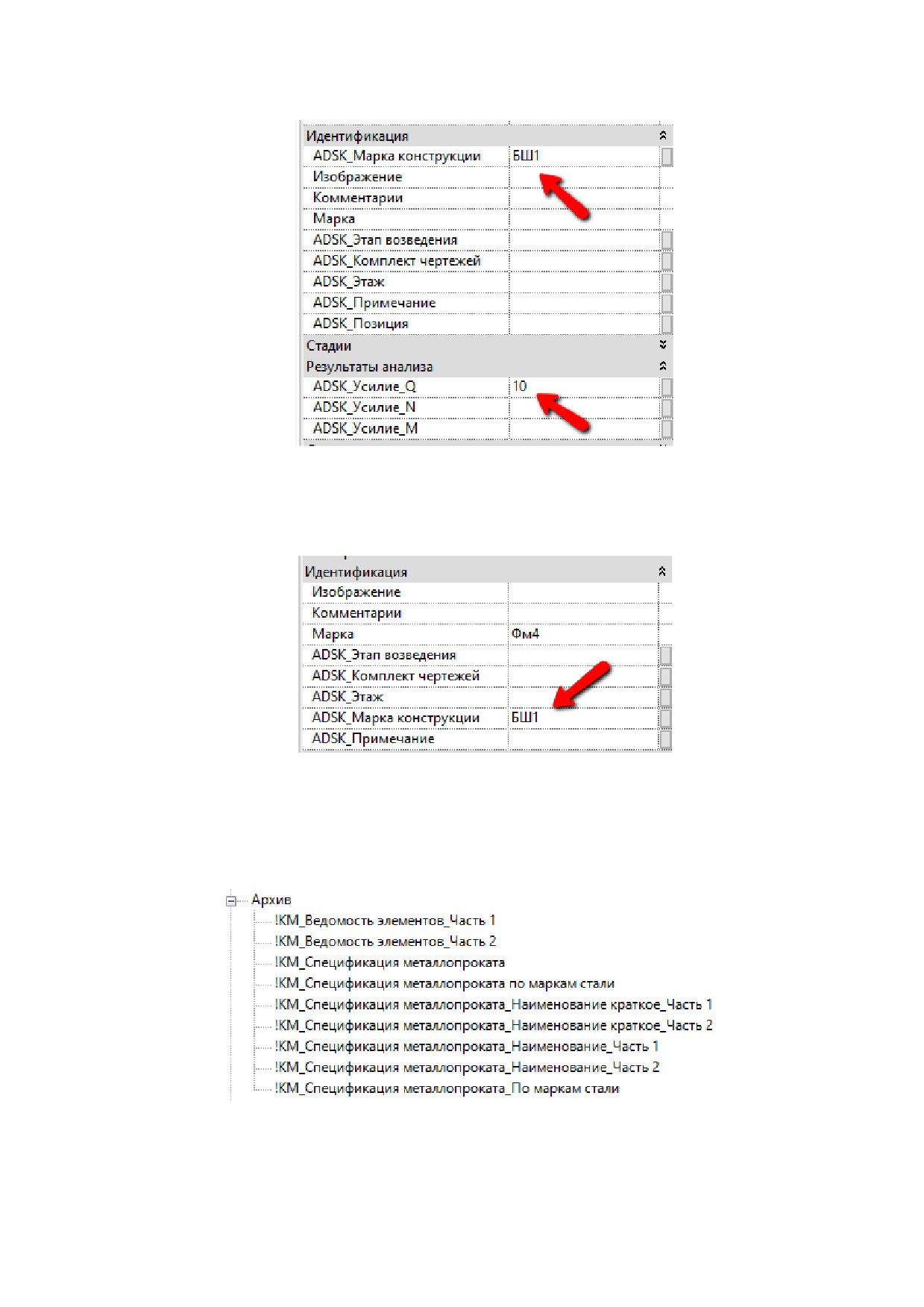

● В семействе базы колонны заполнить параметры «ADSK_Марка конструкции» и

«ADSK_Усилие_Q»

● В семействе фундамента под металлическую колонну заполнить параметры «ADSK_Марка

конструкции». Также следует корректно выставить фундаментные болты относительно

узла базы колонны и низа самой колонны, так как по этим параметрам идет заполнение

отношения выступа к резьбе болта

Сама марка данного фундамента ставиться в параметре «Марка», для автоматического

заполнения параметра «Метка основы» у арматуры.

4.4.2.3. Спецификации «Архивª

Спецификации, оставленные с прошлого релиза.

4.4.3 Организация листов по разделам

Описание см. раздел КЖ: Организация листов по разделам.

233

4.5. Автоматизация

4.5.1 Скрипт Dynamo

Скрипты «СМПª и «СМП_краткоª для спецификации металлопроката подходят для версий

Dynamo 1.3.x и Dynamo 2.x.

Сами файлы под версию 1.3.x и после пересохранения в версии выше не будут

открываться в версиях 1.3.x.

Для спецификаций ниже применяется скрипт «СМП»:

●

«КМ_Спецификация металлопроката_Наименование_Часть 1»

●

«КМ_Спецификация металлопроката_Наименование_Часть 2»

Сортирует листовой прокат по сечениям.

Для спецификаций ниже применяется скрипт «СМП_кратко»:

●

«КМ_Спецификация металлопроката_Наименование краткое_Часть 1»

●

«КМ_Спецификация металлопроката_Наименование краткое_Часть 2»

Сортируется листовой прокат по толщинам.

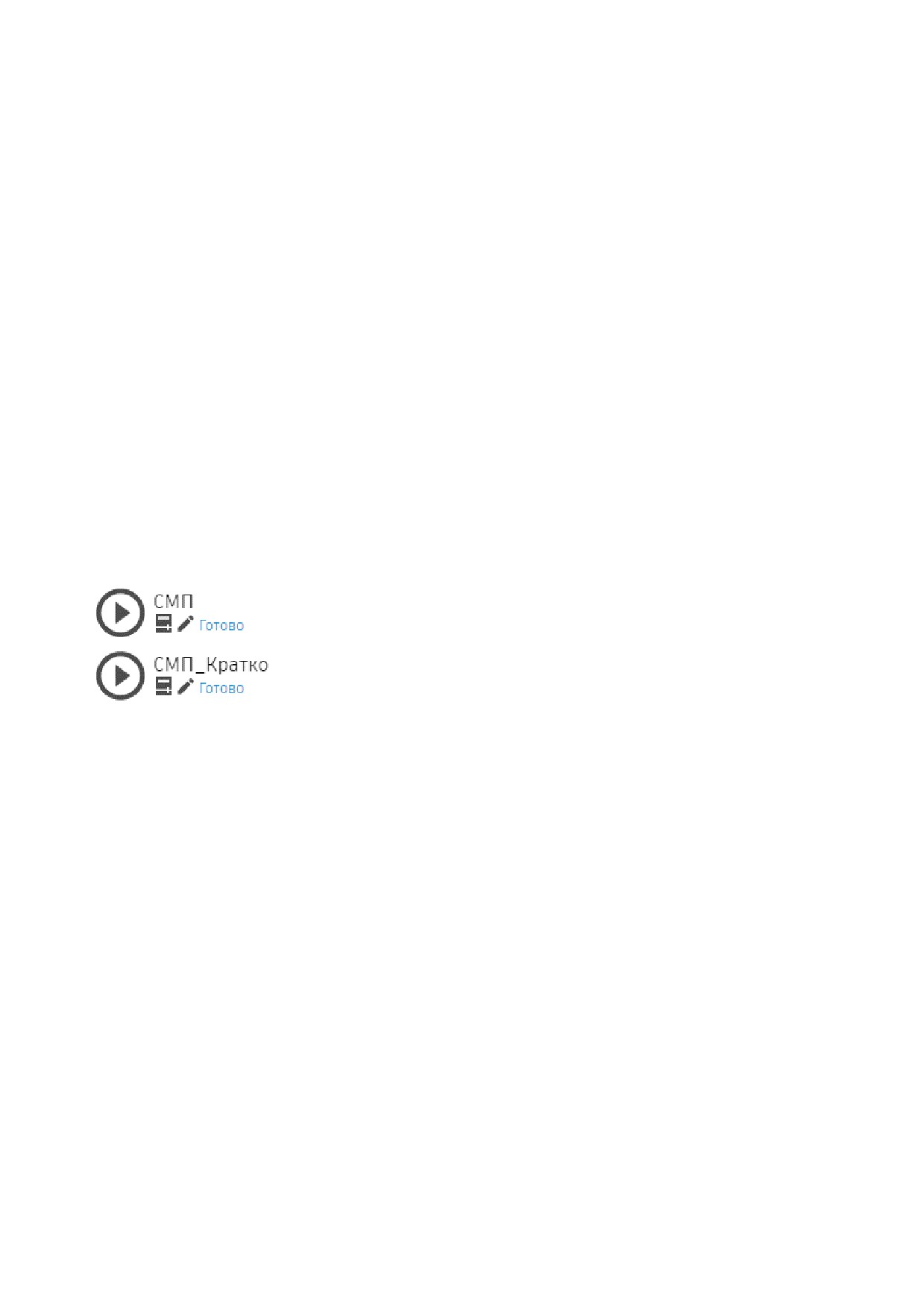

Рекомендуется запускать скрипты через проигрыватель Dynamo, нажимая значок запуска

проигрывателя.

234

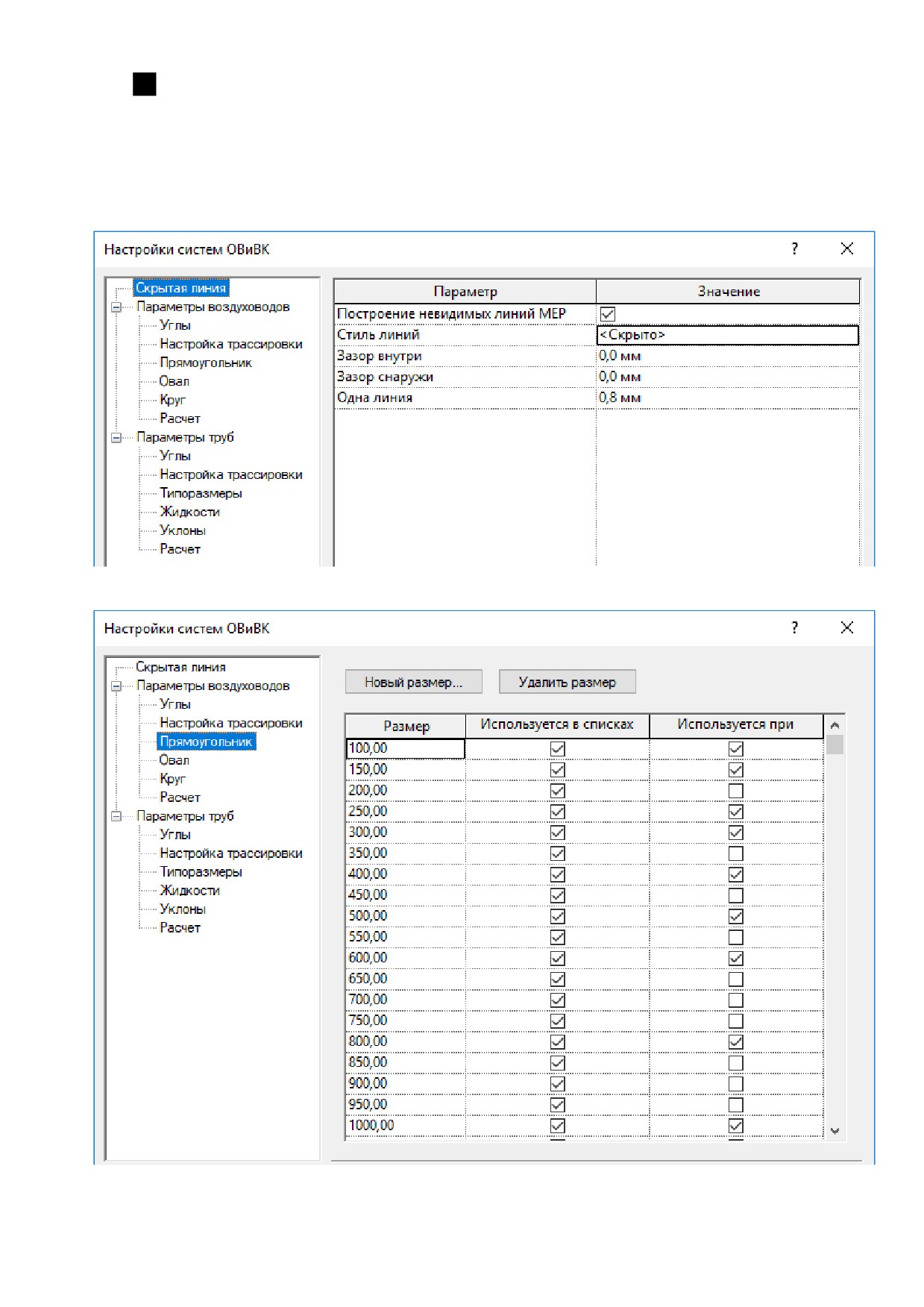

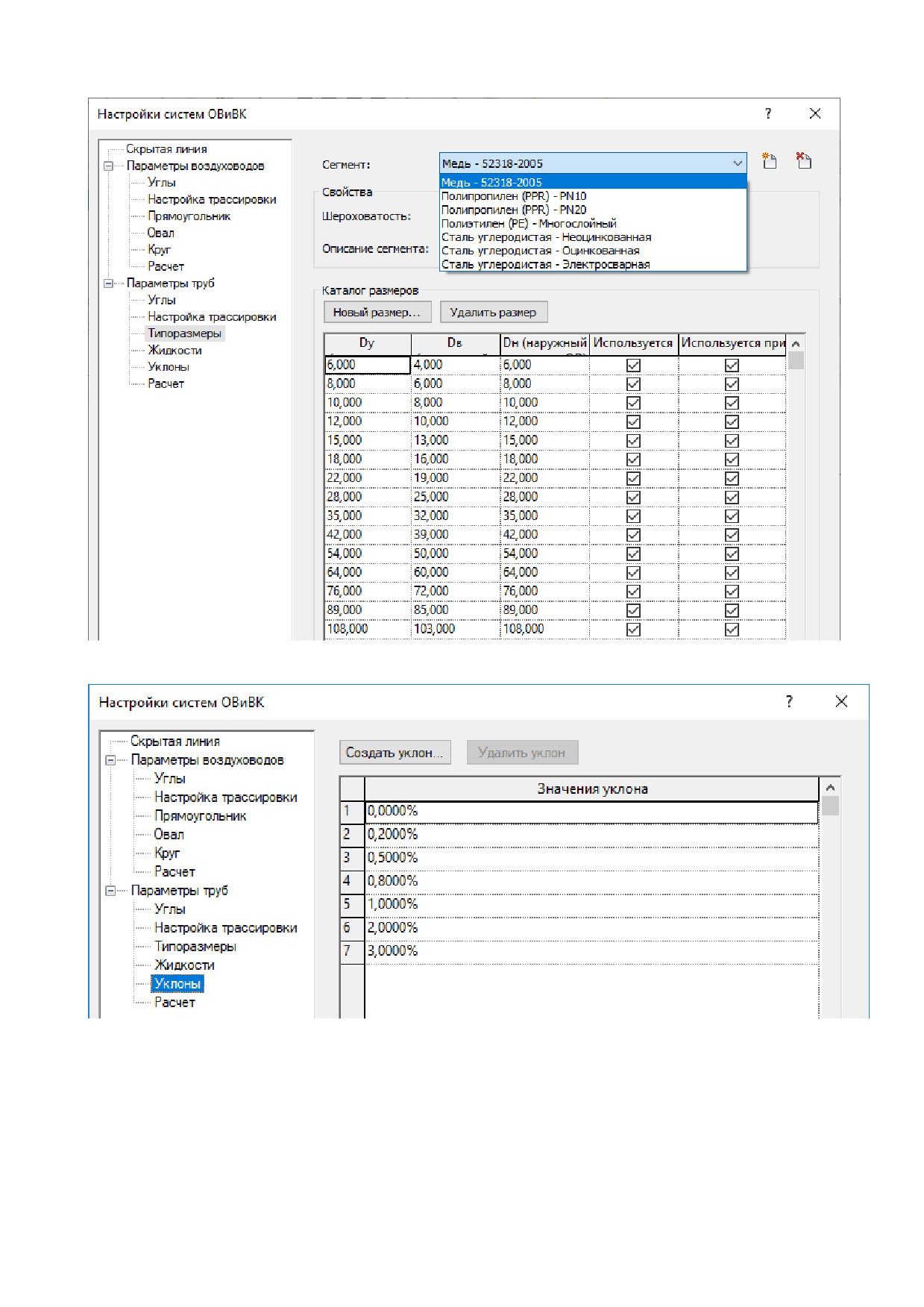

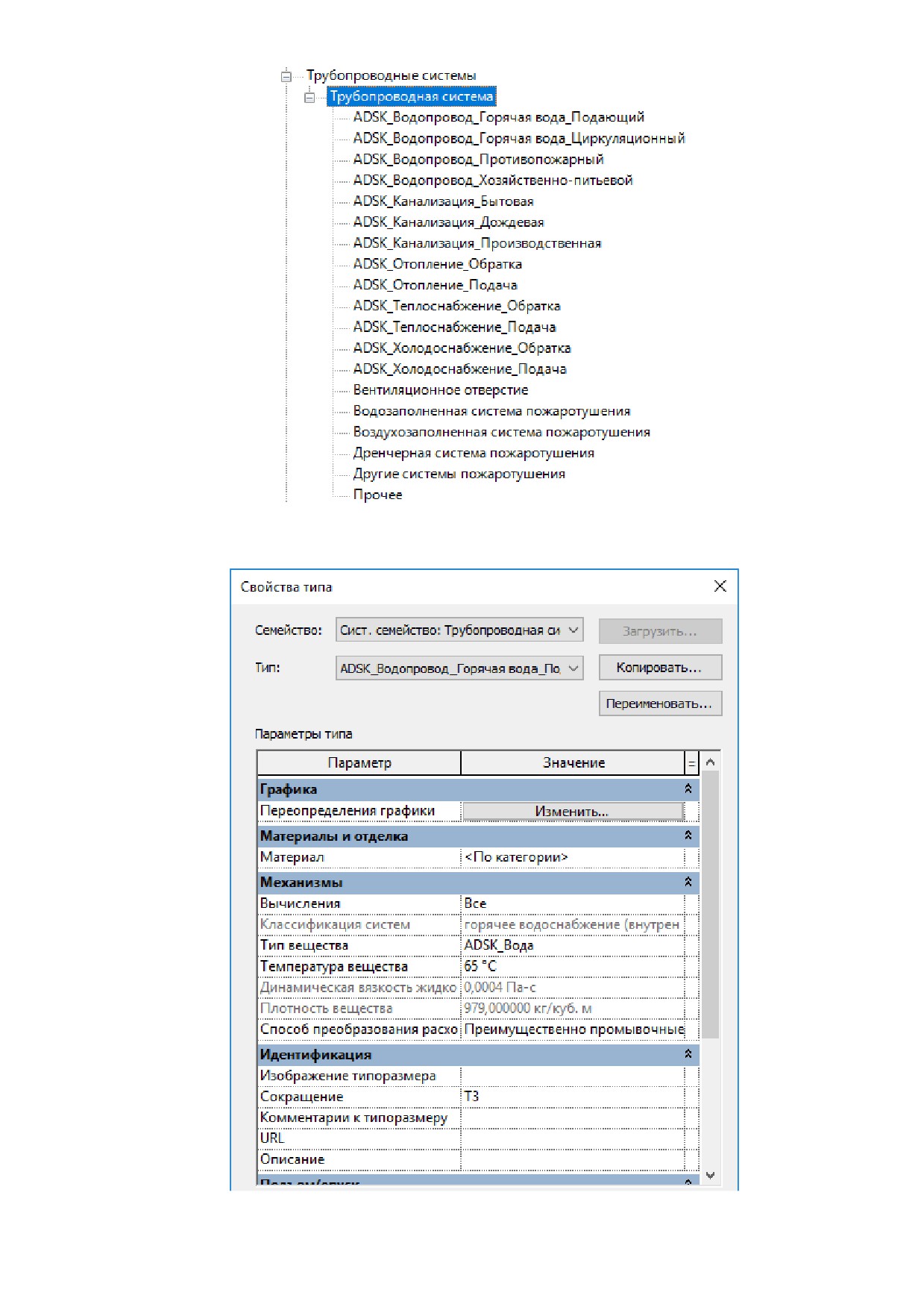

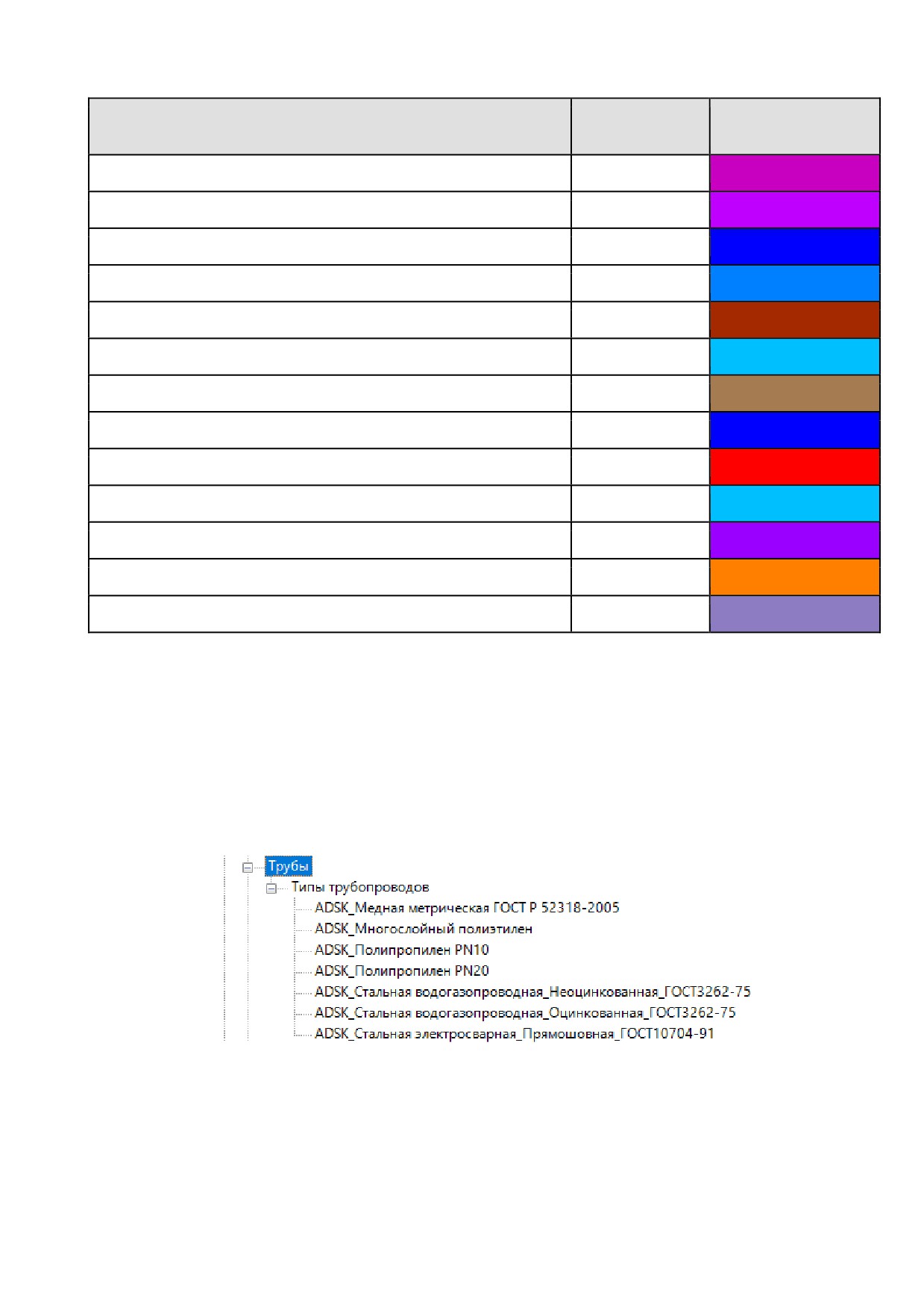

Для каждого типа трубопроводной системы используется цветовое переопределение:

Имя трубопроводной системы

Сокращение

Цветовое

для системы

переопределение

ADSK_Водопровод_Горячая вода_Подающий

Т3

255-000-191

ADSK_Водопровод_Горячая вода_Циркуляционный

Т4

191-000-255

ADSK_Водопровод_Противопожарный

В2

Синий

ADSK_Водопровод_Хозяйственно-питьевой

В1

000-127-255

ADSK_Канализация_Бытовая

К1

165-041-000

ADSK_Канализация_Дождевая

К2

Голубой

ADSK_Канализация_Производственная

К3

165-124-082

ADSK_Отопление_Обратка

Т21

Синий

ADSK_Отопление_Подача

Т11

Красный

ADSK_Теплоснабжение_Обратка

Т2

Голубой

ADSK_Теплоснабжение_Подача

Т1

Фиолетовый

ADSK_Холодоснабжение_Обратка

Х2

255-128-000

ADSK_Холодоснабжение_Подача

Х1

128-128-192

Сокращения для трубопроводных систем используется для автоматического задания начального

именования создаваемой трубопроводной системы, так же сокращения трубопроводных систем

используются в фильтрах. При необходимости можно создать свою трубопроводную систему

путем копирования от необходимой классификации, но для корректной работы в настроенных

шаблонах вида может потребоваться создание/редактирование существующих фильтров.

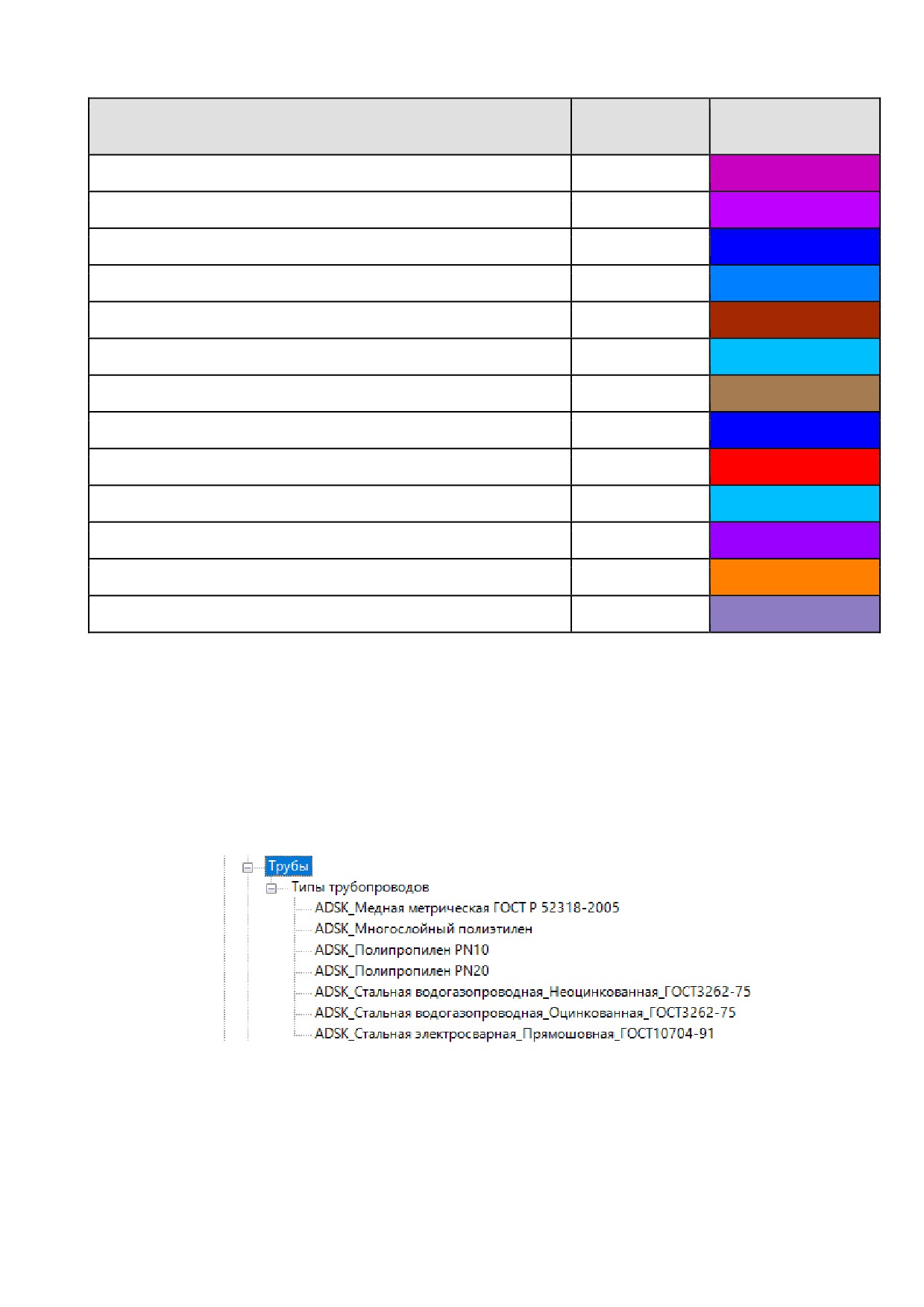

5.1.2.2. Типы трубопроводов

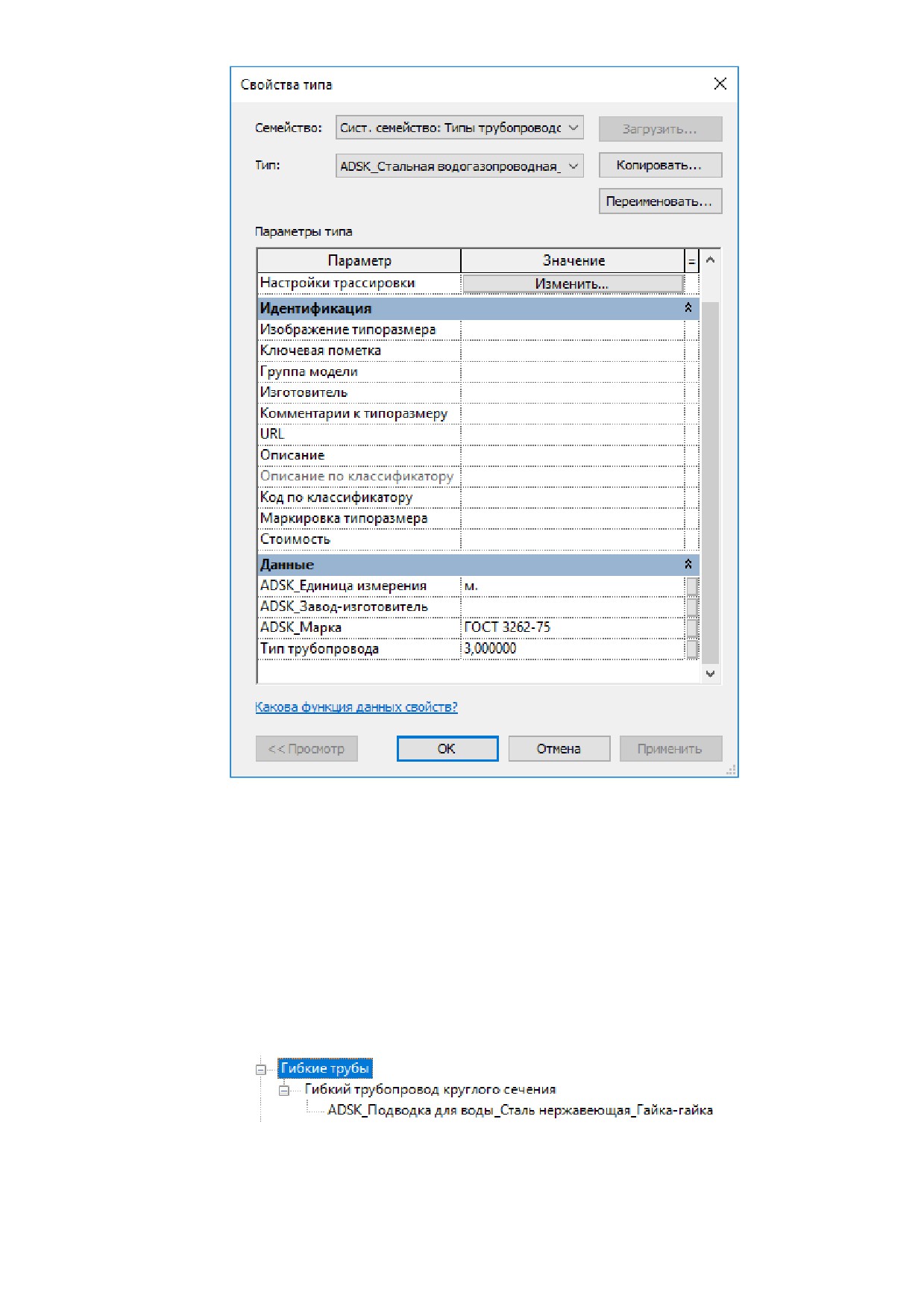

В шаблоне настроены типы трубопроводов:

Для каждого типа трубопровода заданы значения общих параметров:

238

У каждого типа трубопровода задано значение параметра «Тип трубопровода». Этот параметр

используется для автоматического формирования значения наименования в спецификации

«В_ОВ_Трубопроводы». Для корректировки наименований или создания новых типов

воспользуйтесь генератором формул в файле «Трубы_Наименование.xlsm». Значение расчетного

параметра «Наименование_AUTO» в спецификации «В_ОВ_Трубопроводы» заменить значением

итоговой формулы в генераторе.

Для каждого типа трубопровода загружен минимально необходимый список пользовательских

семейств для автоматической трассировки.

5.1.2.3. Типы гибких трубопроводов

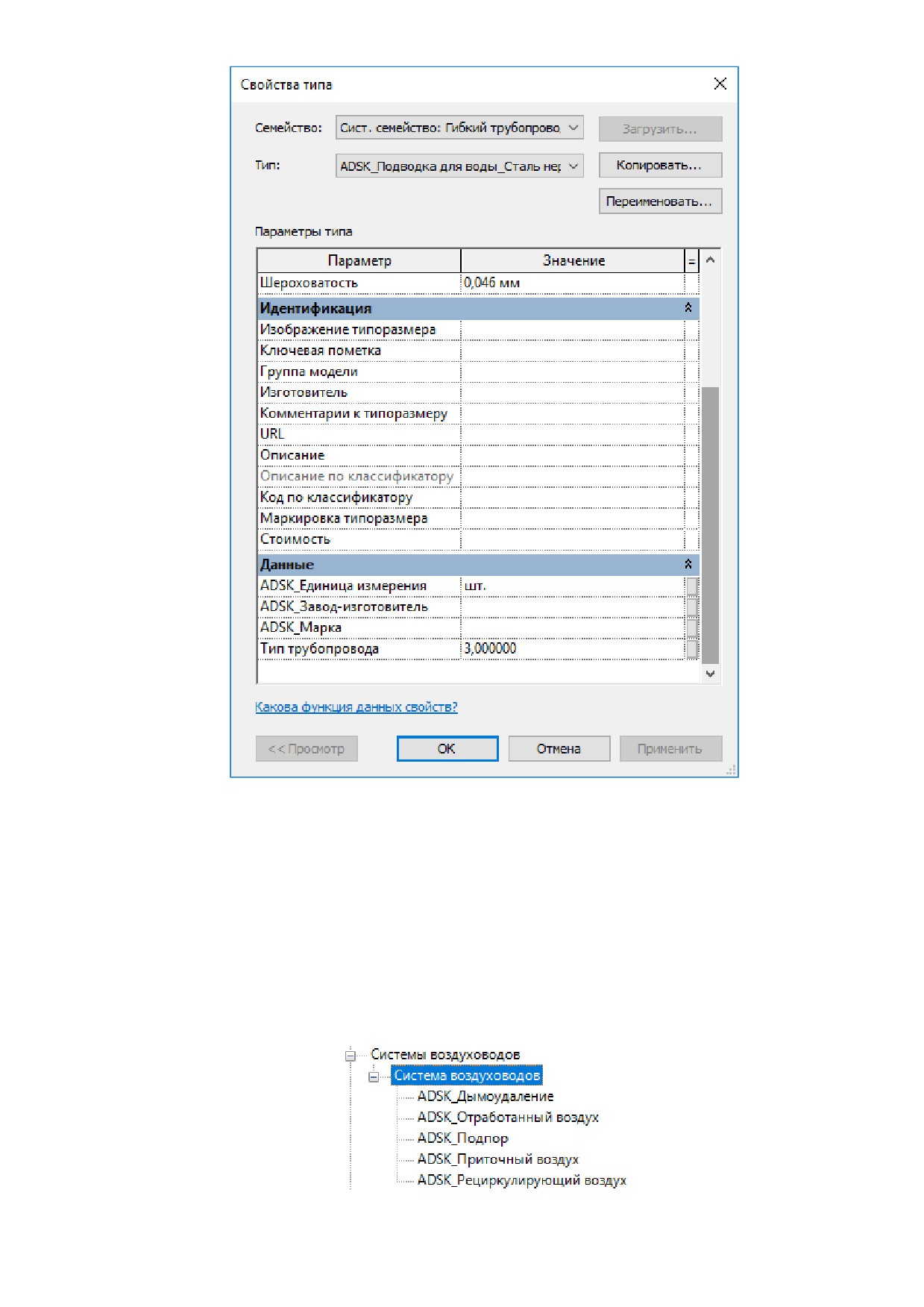

В шаблоне настроены типы гибкого трубопровода:

Для каждого типа гибкого трубопровода задан параметр «Тип трубопровода»:

239

Заполненное значение параметра используется для автоматического именования в

спецификации «В_ОВ_Гибкие трубы». В зависимости от назначения и длины гибкого

трубопровода формируется соответствующее наименование для различных вариантов

подключения сантехнических приборов и оборудования (Пластиковая гофра, гибкая подводка и

патрубок гофрированный для унитаза). Для корректировки наименований или создания новых

типов воспользуйтесь генератором формул в файле «Гибкие трубы_Наименование.xlsm».

Значение расчетного параметра «Наименование_AUTO» в спецификации «В_ОВ_Гибкие трубы»

заменить значением итоговой формулы в генераторе.

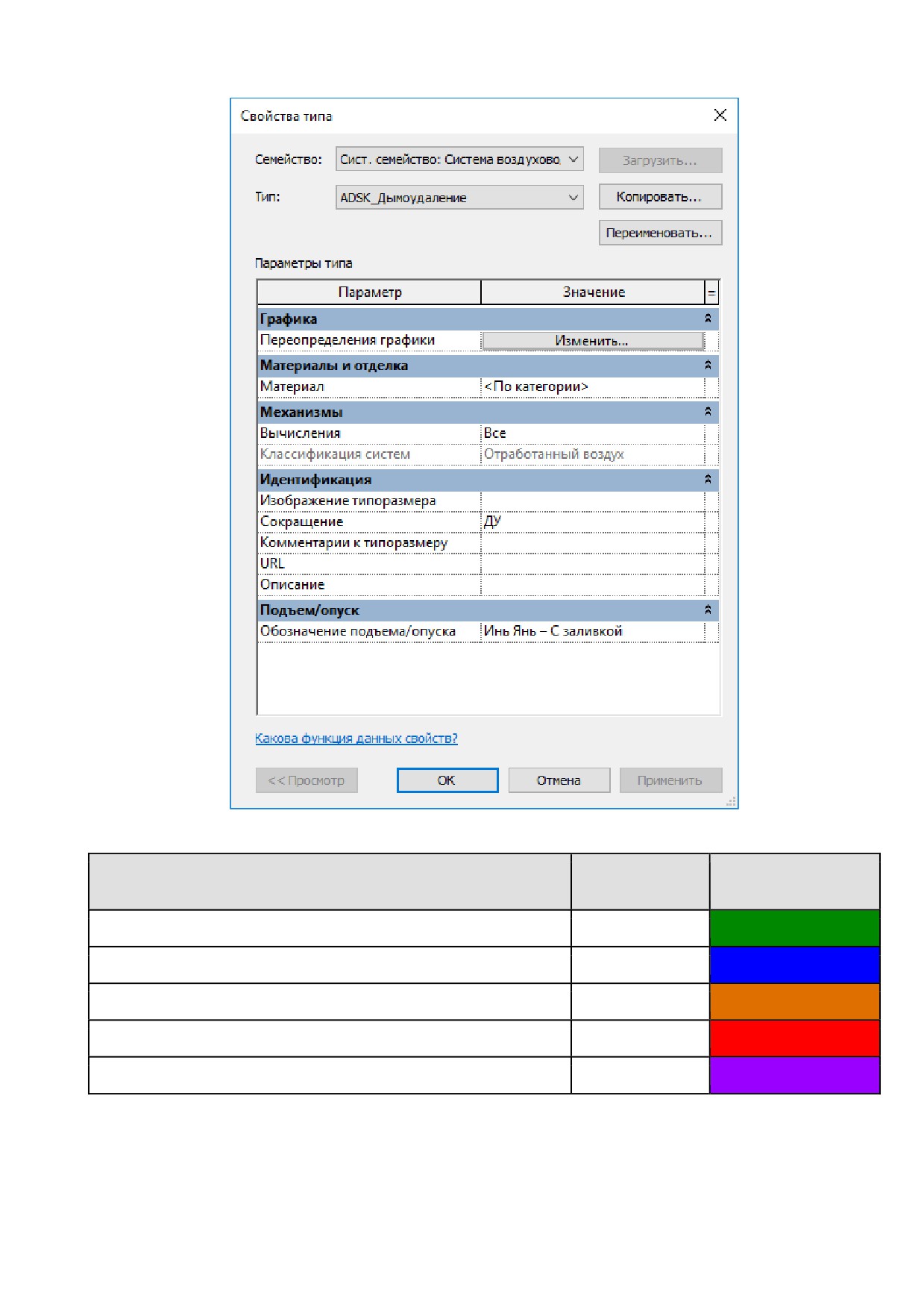

5.1.2.4. Типы систем воздуховодов

В шаблоне созданы типы систем воздуховодов:

240

Для каждой системы воздуховодов используется сокращение для системы:

Для каждого типа системы воздуховода используется цветовое переопределение:

Имя трубопроводной системы

Сокращение

Цветовое

для системы

переопределение

ADSK_Дымоудаление

ДУ

000-136-000

ADSK_Отработанный воздух

Синий

ADSK_Подпор

ПД

223-112-000

ADSK_Приточный воздух

Красный

ADSK_Рециркулирующий воздух

Фиолетовый

241

Шаблоны Autodesk Revit 2019 к BIM Стандарту Autodesk. Руководство (Версия 1.2, 2020) - часть 6
