Если требуется...

нажмите на

 (согласовать ПСК)

и выберите отметку уровня на
экране.

использовать ПСК имеющейся отмет-
ки уровня,

5

Введите значение уровня для своей отметки.

Введенное здесь значение всегда вычисляется по отношению к
выбранной ранее системе координат. Когда систему координат
определяют заново,

Z

-значение отметки уровня соответствующим

образом пересчитывается.

Например, имеется ПСК под именем "Первый этаж", и в ней исходным
значением

Z

 является 3 м. Когда отметку уровня вводят в МСК и

устанавливают для нее значение 2 м и затем изменяют систему
координат на "Первый этаж", то

Z

-значение отметки уровня заменяется

на -1 м.

6

Если требуется, введите префикс и суффикс для отметки уровня.

7

Нажмите "OK".

Создание инструмента отметки уровня

Эта процедура используется для создания инструмента отметки уровня и добавления
его в палитру инструментов. Создание своего инструмента отметки уровня может
понадобиться при необходимости размещения в конкретном стиле множества отметок
уровня, имеющих одни и те же свойства.

Отметка уровня состоит из определения многовидового блока, связанного с
пользовательской AD-командой. Поэтому процесс создания инструмента отметки
уровня отличается от процесса создания инструмента обычного объекта, например,
инструмента двери.

Для создания инструмента отметки уровня требуется определение многовидового
блока, связанное с пользовательской командой, помещенной в Центр управления
(DesignCenter

™

). Центр управления содержит предварительно заданные отметки

уровня, поэтому проконтролируйте наличие среди них нужной Отметки уровня.

Если не обнаруживается отметка уровня, отвечающая вашим требованиям, создайте
отметку, как описано в

Создание определяемых пользователем отметок уровней

 на

стр. 3746, и поместите ее в Центр управления AutoCAD.

С помощью Центра управления AutoCAD создают инструмент отметки уровня.

Создание инструмента отметки уровня | 3739

1

Щелкните на вкладке "Вставка"

 ➤

панели

"Компоненты"

 ➤

раскрывающемся списке "Библиотека

компонентов"

 ➤

"Центр управления"

 .

2

Перейдите в папку, содержащую отметку уровня, на основе которой
требуется создать инструмент.

3

Откройте палитру инструментов, в которую следует добавить
инструмент отметки уровня.

4

Создайте инструмент.

то ...

Если требуется...

перетащите мышью требуемую от-
метку уровня из Центра управления
AutoCAD в палитру инструментов.

создать инструмент с помощью
Центра управления AutoCAD,

щелкните правой кнопкой на инстру-
менте и выберите "Копировать".

скопировать инструмент, имеющий-
ся в текущей палитре инструментов,

Щелкните правой кнопкой и выбе-
рите "Вставить".

щелкните правой кнопкой на инстру-
менте и выберите "Копировать". За-

скопировать инструмент из другой
палитры инструментов,

ново откройте палитру, в которую
желательно добавить инструмент,
щелкните правой кнопкой и выбери-
те "Вставить".

Щелкните на вкладке "Глав-

ная"

 ➤

панели "Создание"

 ➤

рас-

скопировать инструмент из каталога
инструментов Библиотеки компо-
нентов,

крывающемся списке "Инструмен-

ты"

 ➤

"Библиотека компонентов"

, откройте каталог и найдите

инструмент, который требуется
скопировать. Установите курсор на
ручке i-drop и перетащите инстру-
мент на палитру инструментов.

5

Щелкните правой кнопкой на новом инструменте, а затем выберите
"Свойства".

6

Введите имя инструмента.

3740 | Глава 44   Отметка уровня

7

Щелкните на параметре для "Описания", ввести текст описания для
инструмента и нажать "OK".

Изменение отметок уровней

Можно изменять такие атрибуты отметки уровня, как связанная ПСК или
коэффициент масштабирования.

■

Можно изменять установочные параметры отметки уровня в палитре свойств.

■

Для выбранной отметки уровня можно выбирать команды редактирования с
контекстной вкладки ленты и из контекстного меню.

Изменение высоты уровня для отметки уровня

Эта процедура используется для изменения значения высоты уровня для отметки
уровня.

Значение уровня для отметки всегда вычисляется по отношению к системе координат
отметки.

1

Выберите отметку уровня, которую хотите изменить, нажмите правую
кнопку и выберите "Изменить отметку уровня".

2

Введите новое значение уровня.

3

Нажмите "OK".

Изменение системы координат отметки уровня

Эта процедура используется для изменения системы координат отметки уровня.

Более подробную информацию о характере зависимости отметок уровней от системы
координат см. в разделе

Отметки уровня

 на стр. 3735.

1

Выберите отметку уровня, которую хотите изменить, нажмите правую
кнопку и выберите "Изменить отметку уровня".

2

Выберите из списка новую систему координат для отметки уровня.

3

Нажмите "OK".

Изменение отметок уровней | 3741

Изменение связанного определения многовидового блока

Эта процедура используется для изменения определения многовидового блока,
связанного с отметкой уровня. Более подробную информацию об определениях
многовидовых блоков и отметках уровня см. в разделе

Создание определяемых

пользователем отметок уровней

 на стр. 3746.

1

Выберите отметки уровня, которые требуется изменить, и щелкните
на вкладке "Главная"

 ➤

панели "Создание"

 ➤

раскрывающемся списке

"Инструменты"

 ➤

"Свойства"

 .

ПРИМЕЧАНИЕ

Альтернативный вариант: щелкните правой кнопкой

мыши и выберите "Свойства".

2

В палитре свойств раскройте вкладку "Основные", а затем "Общие".

3

Выберите в качестве "Определения" другое определение многовидового
блока.

Изменение масштабного коэффициента отметки уровня

Эта процедура используется для изменения масштабного коэффициента отметки
уровня.

1

Выберите отметки уровня, которые требуется изменить, и щелкните
на вкладке "Главная"

 ➤

панели "Создание"

 ➤

раскрывающемся списке

"Инструменты"

 ➤

"Свойства"

 .

ПРИМЕЧАНИЕ

Альтернативный вариант: щелкните правой кнопкой

мыши и выберите "Свойства".

2

В палитре свойств раскройте вкладку "Основные", а затем "Размеры".

3

Измените масштабный коэффициент отметки уровня.

то ...

Если требуется...

введите новое значение для смеще-
ния по оси X.

изменить масштабный коэффициент
для

X

,

введите новое значение для Y.

изменить масштабный коэффициент
для

Y

,

3742 | Глава 44   Отметка уровня

то ...

Если требуется...

введите новое значение для Z.

изменить масштабный коэффициент
для

Z

,

Изменение смещения отметки уровня

Эта процедура используется для изменения смещения отметки уровня от ее точки
вставки.

Когда отметку уровня добавляют в чертеж, значение смещения устанавливается
равным 0. Можно изменять местоположение отметки уровня в чертеже, смещая ее
относительно ее исходной точки вставки.

1

Выберите отметку уровня, которую требуется изменить, и щелкните на
вкладке "Главная"

 ➤

панели "Создание"

 ➤

раскрывающемся списке

"Инструменты"

 ➤

"Свойства"

 .

ПРИМЕЧАНИЕ

Альтернативный вариант: щелкните правой кнопкой

мыши и выберите "Свойства".

2

В палитре свойств раскройте вкладку "Дополнительно".

3

Нажмите кнопку

 рядом с пунктом "Смещения точек вставки".

4

Выберите видовой блок для соответствующего вида. Например, чтобы
изменить смещение на виде в плане 1:100, выберите видовой блок для
индикации того, что отметка принадлежит данному виду (например
ОтметкаУровня100).

5

Измените смещение отметки уровня от ее исходной точки вставки.

то ...

Если требуется...

введите новое значение для смеще-
ния по оси X.

изменить смещение от точки встав-
ки по оси

X

,

введите новое значение для смеще-
ния по оси Y.

изменить смещение от точки встав-
ки по оси

Y

,

введите новое значение для смеще-
ния по оси Z.

изменить смещение от точки встав-
ки по оси

Z

,

Изменение смещения отметки уровня | 3743

6

Нажмите "OK".

Отображение видовых блоков и атрибутов отметки уровня

Эта процедура используется для отображения блоков и атрибутов, содержащихся в
отметке уровня.

Отметка уровня создается на основе определения многовидового блока, который в
свою очередь создается на основе блоков и атрибутов. Чтобы понять, как
структурирована отметка, можно отобразить блоки и атрибуты.

1

Выберите отметку уровня, для которой требуется отображать блоки и
атрибуты, и щелкните на вкладке "Главная"

 ➤

панели

"Создание"

 ➤

раскрывающемся списке "Инструменты"

 ➤

"Свойства"

 .

ПРИМЕЧАНИЕ

Альтернативный вариант: щелкните правой кнопкой

мыши и выберите "Свойства".

2

В палитре свойств раскройте вкладку "Дополнительно".

3

Нажмите кнопку

 рядом с пунктом "Атрибуты".

В окне "Атрибуты многовидового блока" отображаются блоки, из
которых состоит данная отметка уровня.

В списке с правой стороны отображены атрибуты блоков и указаны их
текущие значения.

Более подробную информацию о блоках, многовидовых блоках и
атрибутах см. в разделе

Создание определяемых пользователем отметок

уровней

 на стр. 3746.

ПРИМЕЧАНИЕ

Хотя разрешается редактировать значения в списке,

вносимые при этом изменения не применяются; изменяемые здесь
значения перезаписываются значениями, получаемыми для отметки
уровня из ее системы координат.

4

Нажмите "OK".

3744 | Глава 44   Отметка уровня

Присоединение гиперссылок, примечаний и файлов к
отметке уровня

Эта процедура используется для присоединения к отметке уровня гиперссылок,
текстовых примечаний и файлов.

1

Выберите отметку уровня, к которой требуется присоединить
информацию, и щелкните на вкладке "Главная"

 ➤

панели

"Создание"

 ➤

раскрывающемся списке "Инструменты"

 ➤

"Свойства"

 .

ПРИМЕЧАНИЕ

Альтернативный вариант: щелкните правой кнопкой

мыши и выберите "Свойства".

2

Перейдите на вкладку "Расширенные данные" палитры свойств.

3

Чтобы добавить гиперссылку, нажмите на

 рядом с позицией

"Гиперссылка" и определите ссылку.

Подробнее см. раздел "Добавление гиперссылок в чертеж" в справочной
системе AutoCAD.

4

Нажмите

 рядом с пунктом "Примечания", добавьте примечание

и нажмите "ОК".

5

Нажмите

 рядом с пунктом "Справочные документы".

6

Присоедините или отсоедините файлы ссылок:

то...

Если требуется...

нажмите кнопку

 , выберите

файл и нажмите "Открыть".

присоединить файл ссылок,

введите текст под заголовком
"Описание".

отредактировать пояснение к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

Присоединение гиперссылок, примечаний и файлов к отметке уровня | 3745

то...

Если требуется...

выберите имя файла и нажмите

кнопку

 .

отсоединить файл ссылок,

7

Нажмите "OK".

Создание определяемых пользователем отметок
уровней

В шаблонах AutoCAD Architecture имеется ряд предварительно заданных отметок
уровней. Однако пользователю может понадобиться создание специфических отметок,
не входящих ни в один из этих шаблонов.

Можно выбирать атрибуты для своих отметок уровней, объединять их в блоки и
создавать отметки уровней на основе этих блоков.

Обзор процесса: создание определяемых пользователем отметок
уровней

Создание определяемой пользователем отметки уровня состоит из указанных ниже
основных шагов:

1

определение местоположение описания набора характеристик пользовательской
отметки;

2

при необходимости, создание нового определения набора характеристик для
пользовательской отметки;

3

создание графического символа;

4

добавление атрибутов из определения набора характеристик в чертеж;

5

создание блока на основе атрибутов;

6

создание многовидового блока на основе блоков;

7

добавление отметки уровня в Центр управления (DesignCenter

™

).

Создание графического символа

Отметки уровней обычно состоят из графического символа и атрибутов,
определяющих высоту фасада и содержащих другую информацию.

3746 | Глава 44   Отметка уровня

Можно создать графическое обозначение с помощью любой команды рисования в
AutoCAD или импортировать обозначение из другого чертежа или из библиотеки
обозначений.

Подробнее о рисовании объектов в AutoCAD см. “Создание и использование блоков
(символов)” в справочной системе AutoCAD.

Добавление атрибутов

Эта процедура используется для добавления атрибутов к отметке уровня.

Отметка уровня обычно состоит из атрибутов для отображения фасада, из префиксов
и суффиксов.

Атрибуты отметки уровня заимствуются из определения набора характеристик.
Предварительно заданные атрибуты доступны при запуске с использованием одного
из шаблонов или при запуске из наброска с перетаскиванием предварительно
заданной отметки уровня из Центра управления (DesignCenter™) в чертеж.

Атрибуты отметки уровня

Описание

Атрибут/марка

Отображается высота отметки уровня по
отношению к выбранной системе коорди-
нат.

УРОВЕНЬ

Отображается указанное в миллиметрах
значение уровня в виде верхнего индекса.

УРОВЕНЬ: ММ

Данный атрибут требуется только при рабо-
те с метрическими единицами.

Здесь вводится префикс для отметки уров-
ня, этот атрибут является необходимым.

ПРЕФИКС

Подробнее о вводе префиксов см. в

Созда-

ние отметок уровня с заданными пользова-
телем параметрами

 на стр. 3737.

Здесь вводится суффикс для отметки уров-
ня, этот атрибут является необходимым.

СУФФИКС

Подробнее о вводе суффиксов см. в

Созда-

ние отметок уровня с заданными пользова-
телем параметрами

 на стр. 3737.

Добавление атрибутов | 3747

Чтобы использовать различные атрибуты в отметках уровней, создайте собственное
определение набора характеристик для отметок уровней. Более подробную
информацию см. в разделе

Наборы характеристик

 на стр. 4115.

1

Щелкните на вкладке "Вставка"

 ➤

панели "Атрибуты"

 ➤

"Задание

атрибутов"

 .

2

В качестве марки введите один из атрибутов из таблицы. Например,
чтобы создать атрибут для высоты фасада, введите

-ELEVATION

.

3

Продолжите создание атрибутов. Более подробную информацию см. в
разделе “Присоединение данных к блокам (атрибутам блоков)” в
справочной системе AutoCAD.

4

Повторите шаги 1-3 для каждого из атрибутов, которые следует добавить
к отметке уровня.

Создание блока

Эта процедура используется для создания блока из ранее созданных атрибутов.

1

Щелкните на вкладке "Вставка"

 ➤

панели "Блок"

 ➤

"Создать блок"

.

2

Введите имя для блока.

3

Щелкните на опции "Выбор объектов" и выберите графический символ
и атрибуты для включения в отметку уровня.

4

Для параметра "Вставить блоки" выберите "Без блока".

5

Продолжите создание блока, как описано в разделе "Диалоговое окно
определения блока" в справочной системе AutoCAD.

Создание многовидового блока

Эта процедура используется с целью создания многовидового блока для отметки
уровня.

Более подробную информацию о многовидовых блоках см. в разделе

Многовидовые

блоки

 на стр. 3123.

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните вкладку "Многофункциональные объекты" и выберите
"Определения многовидового блока".

3748 | Глава 44   Отметка уровня

3

Щелкните правой кнопкой на вкладке "Определения многовидового
блока" и выберите "Создать".

4

Введите имя для нового определения многовидового блока.

5

Выберите определение нового многовидового блока.

6

Раскройте вкладку "Просмотр блоков".

7

Выберите экранное представление для отметки уровня.

8

Нажмите "Добавить".

9

Выберите блок, который вы определили при

Создание блока

 на стр.

3748, и нажмите "ОК".

10

Выберите направления просмотра для блока.

11

Повторите шаги 5-9 для каждого экранного представления, в котором
желательно отобразить отметку уровня.

12

Нажмите "OK".

Добавление отметки уровня в Центр управления AutoCAD

Эта процедура используется для добавления определяемых пользователем отметок
уровней в Центре управления.

Для добавления отметки уровня в Центре управления AutoCAD необходимо создать
DWG-файл в Мастере AD-библиотеки. Подробное описание Мастера AD-библиотеки
содержится в разделе

Использование Мастера библиотечных компонентов

 на стр.

4216.

1

В командной строке введите

AecCreateContent

.

2

Выберите "Пользовательскую команду".

3

Выберите многовидовой блок, созданный в

Создание многовидового

блока

 на стр. 3748, и нажмите "Добавить" для добавления его в "Файл

библиотек".

4

В командной строке введите команду

АecAnnoScheduleTagAdd

 со

следующим за ней пробелом, а затем имя многовидового блока и его
параметры. Команда строится следующим образом:

_AecAnnoScheduleTagAdd

 <имя чертежа, содержащего определение

набора характеристик>.dwg

_SYMBOL

 <имя созданного многовидового

блока>

_LEADER

 _None _

DIMSTYLE

 _Current

В приведенном примере пользовательская команда может иметь
следующий вид:

_AecAnnoScheduleTagAdd

 ElevationLabelPropertySetDefs.dwg

_SYMBOL

ElevationLabelMVBlock

_LEADER

 _None _

DIMSTYLE

_Current

Добавление отметки уровня в Центр управления AutoCAD | 3749

5

Нажмите "Далее".

6

Выберите опцию "Активизировать масштабирование AD-блока".

7

Выберите ключ слоя для отметки.

ПРИМЕЧАНИЕ

Ключом слоя по умолчанию для отметки уровня

является DIMLINE.

8

Нажмите "Далее".

9

Введите имя файла и папки для отметки.

ПРИМЕЧАНИЕ

Убедитесь в том, что пользовательская отметка

помещена на сохранение в папку на один уровень ниже уровня
хранения используемого чертежа с определением набора
характеристик. Если чертеж определений наборов характеристик
сохранен в папке

C:\ProgramData\Autodesk\ACA 2011\rus\AEC

Content\Metric\Documentation\Elevation Labels

, то пользовательская

метка может быть сохранена в папке

C:\ProgramData\Autodesk\ACA

2011\rus\AEC Content\Metric\Documentation\Elevation Labels\Custom
Labels

.

10

Нажмите "Готово".

3750 | Глава 44   Отметка уровня

Поля

Поле представляет собой многострочный текстовый объект, состоящий из имени поля и значения
поля, которые можно автоматически обновлять для демонстрации последнего значения данных,
которые могут меняться в процессе существования проекта. Поля позволяют расширить возможности
документации для файла чертежа и добавить новые значения в данные чертежа.

Обзор полей

Поля представляют собой обновляемые блоки данных на чертеже, выполняемом
программой AutoCAD Architecture. Поля можно вводить на чертеже как
самостоятельные многострочные элементы, как компоненты текстовых элементов или
ячейки таблицы AutoCAD, а также как часть данных набора характеристик программы
AutoCAD Architecture. Из определенного набора типов полей можно выбрать тот,
который нужен для архитектурного процесса и связанных с ним задач. Полностью
список приведен в разделе

AutoCAD Architecture Типы полей

 на стр. 3769.

Можно обновлять значения полей по требованию или указывать различные способы
автоматического обновления поля при открытии или сохранении чертежа.

Подробнее о полях см. раздел "Использование полей в тексте" в справочной системе
AutoCAD.

СОВЕТ

Самый быстрый способ нахождения и просмотра темы AutoCAD, на которую

имеется ссылка в справочной системе "AutoCAD Architecture" - это перейти на вкладку
"Поиск" в окне "Справка", выбрать опцию "Искать только заголовки", потом
скопировать и вставить или набрать имя темы в AutoCAD, а затем выбрать опцию
"Список тем".

Можно использовать поля для ниже представленных компонентов чертежа.

45

3751

Текстовые элементы AutoCAD

Можно вставлять поля в текст AutoCAD, многострочный текст, ячейки таблиц и
атрибуты. При вставке полей в атрибуты можно сформировать интерактивную
аннотацию, в которой отображаются номера страниц, детали проекта и другие важные
сведения. Пример можно посмотреть в разделе

Создание новых инструментов

выноски

 на стр. 4016.

Данные набора характеристик

В данные набора характеристик можно вставлять поля. Можно вставить поле в
определение набора свойств, добавляя его тем самым к объекту или стилю объекта,
к которому прикрепляется этот набор свойств. Можно также вставить поле в любое
свойство, прикрепленное вручную к объекту или стилю, используя свойство, вводимое
вручную, в качестве заместителя поля.

Данные набора характеристик можно использовать для создания таблиц
спецификации объектов и чертежей или для формирования марок, аннотаций и
другого содержимого. Отчеты спецификации можно помещать в чертеж AutoCAD
Architecture, экспортировать в текст XLS, а также в текст с разделителем-табулятором
или запятой.

Инструменты аннотации

Программа AutoCAD Architecture предусматривает ряд заданных инструментов
аннотаций, которые используют разные виды полей. Например, инструменты
ключевых заметок используют поля ключевых заметок, а инструменты выносок
используют поля подшивок.

Можно также использовать поля для создания собственных инструментов аннотаций.
Пример приведен в разделе

Создание новых инструментов выноски

 на стр. 4016.

3752 | Глава 45   Поля

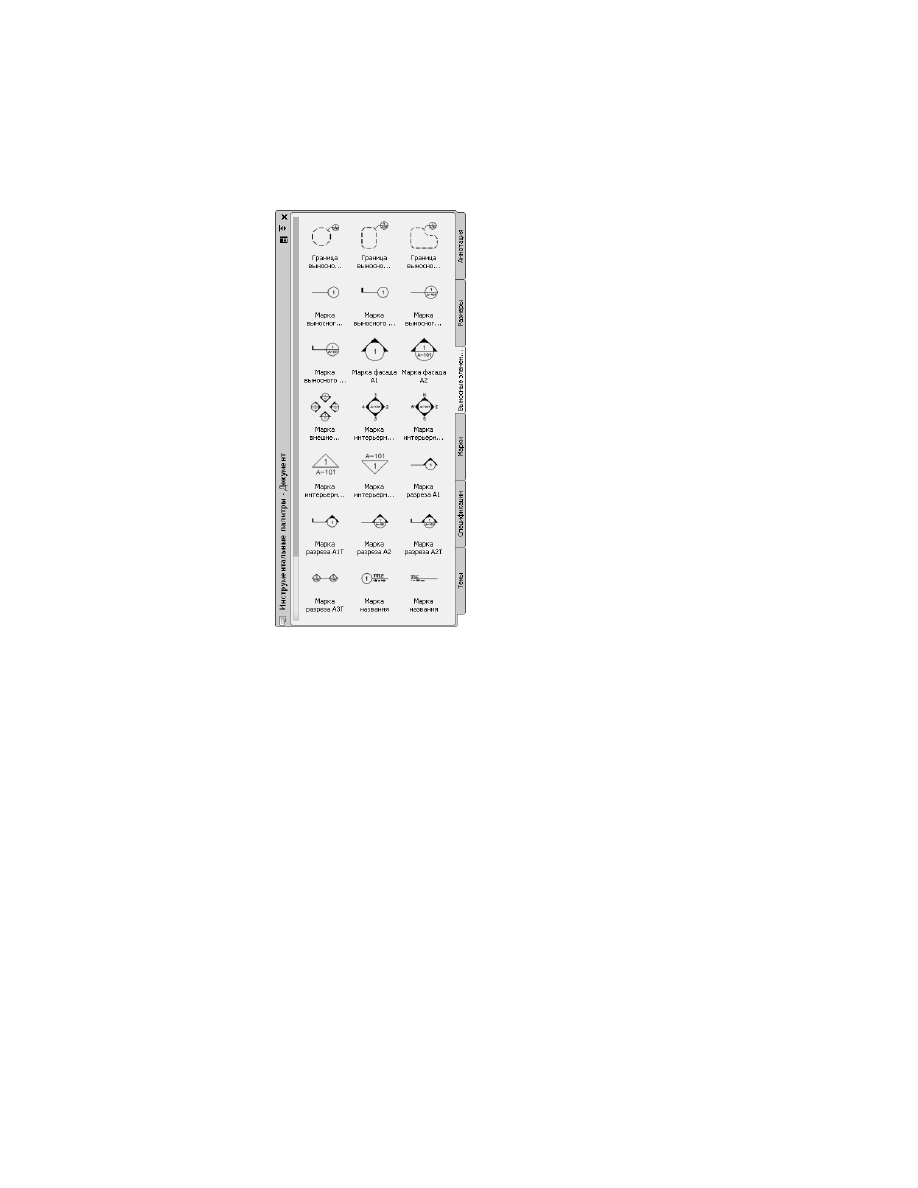

Инструменты выноски в программе AutoCAD Architecture

Вставка полей

Поля можно вставлять непосредственно в чертежи или как компоненты других
элементов. Если поле вставляется напрямую, то оно вводится как многострочный
текстовый элемент. Его можно также вставлять в имеющийся текст и многострочный
текст, в ячейки таблицы, в атрибуты и определения набора свойств.

Вставка полей в чертеж

В любом месте чертежа можно сформировать поле. Если поле вводится напрямую,
а не внутри другого элемента, то оно формируется как многострочный элемент.

Вставка полей | 3753

1

Выберите команду вкладки "Аннотации"

 ➤

панели "Текст"

 ➤

 ➤

"Поле".

2

Укажите для выбора категорию поля.

3

Выберите поле и, при необходимости, укажите дополнительную
информацию, связанную с этим полем.

Например, если требуется вставить поле "Дата печати", то необходимо
указать формат даты.

4

Нажмите "ОК".

5

Вставьте поле в чертеж.

то...

Если требуется...

щелкните область рисования в точке
вставки поля.

вставить поле напрямую,

введите h (высота) в командной строке и
нажмите

Enter

. Введите новую высоту и

изменить высоту поля,

снова нажмите

Enter

. Затем выберите точку

вставки.

3754 | Глава 45   Поля

то...

Если требуется...

введите j (привязать) и нажмите

Enter

. Вве-

дите комбинацию для нужной ориентации

изменить ориентацию курсо-
ра предварительного про-
смотра,

и нажмите

Enter

. Затем выберите точку

вставки.

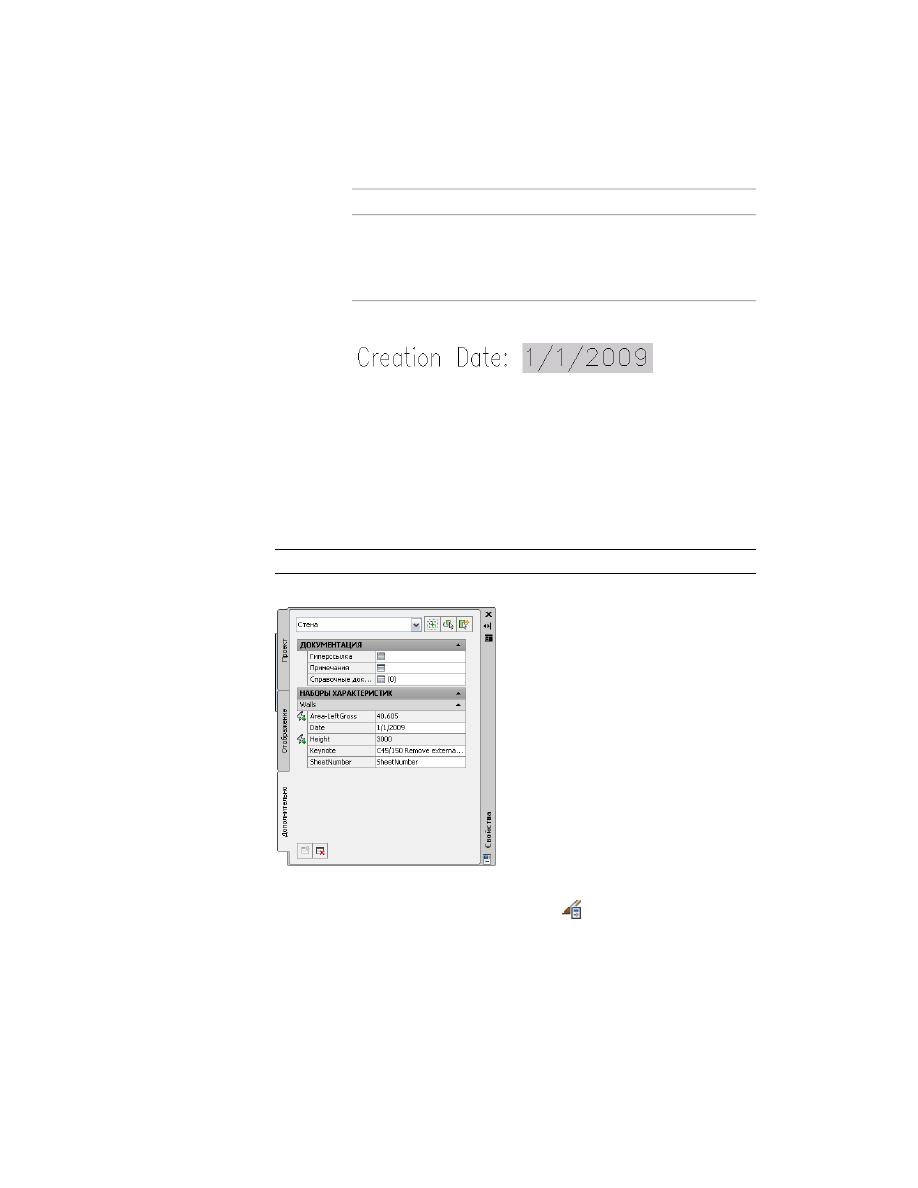

Поле даты, вставленное в чертеж

Вставка полей в определение набора свойств

Эта процедура используется для вставки поля в определение набора свойств.

Если вы вставляете поле в определение набора свойств, то это поле появится в
свойствах каждого объекта или стиля объекта, к которому прикреплен данный набор
свойств.

ПРИМЕЧАНИЕ

В свойствах, вводимых вручную, всегда содержатся поля.

Свойства стен с ключевой заметкой, датой и полями для номеров страниц

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

Вставка полей в определение набора свойств | 3755

2

В опции "Диспетчер стилей" разверните "Объекты документации", а
затем "Определение набора свойств".

3

Либо нажмите имеющееся определение набора свойств, либо нажмите
правую кнопку и выберите опцию "Новый".

4

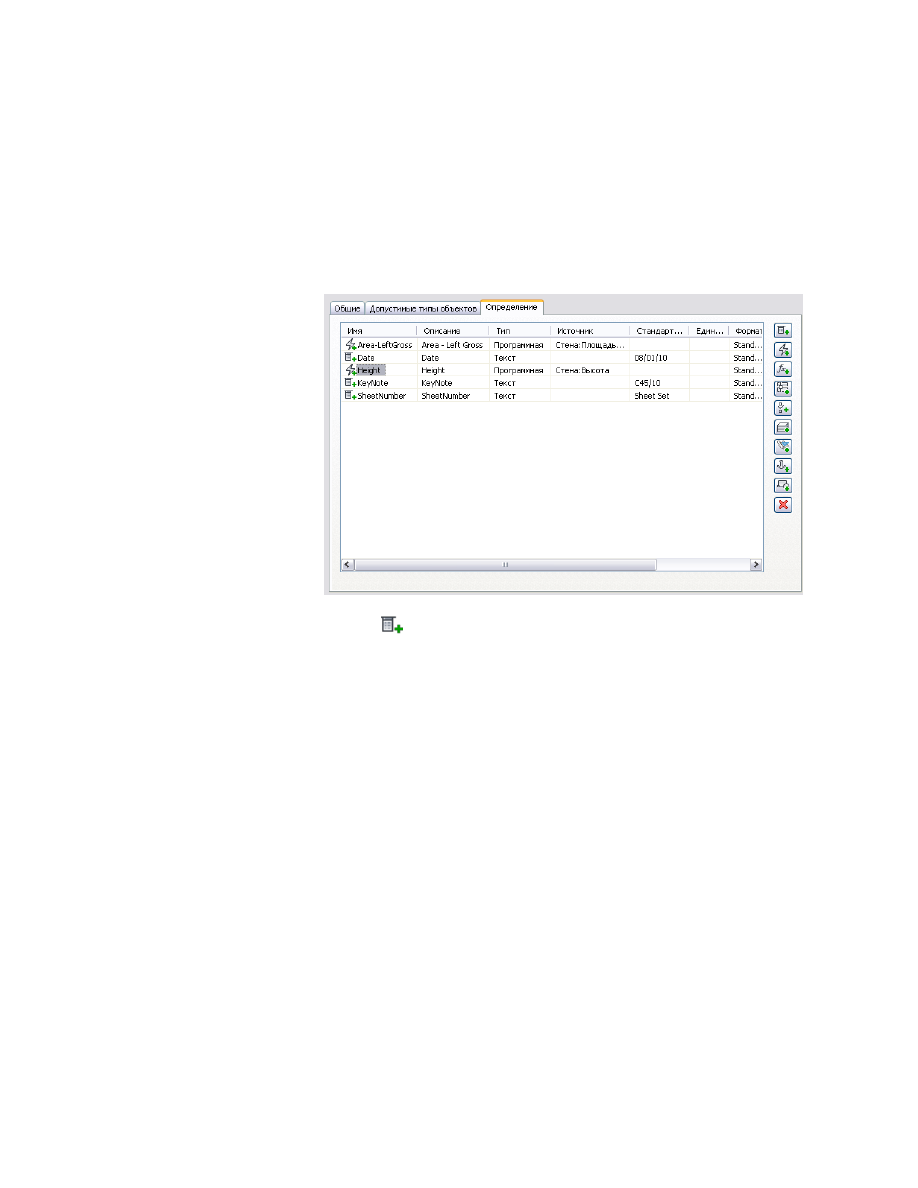

Перейдите на вкладку "Описание".

5

Нажмите

 для формирования свойства, вводимого вручную.

6

Введите имя для свойства, вводимого вручную, например "Ключ".

7

Убедитесь, что выбран параметр "По умолчанию" для опции "Начать
с".

8

Нажмите "ОК".

9

Убедитесь, что выбран параметр "Текст" для опции "Тип".

10

Нажмите правую кнопку на поле "По умолчанию" и выберите опцию
"Вставить поле".

3756 | Глава 45   Поля

11

Определите и вставьте поле, а также его формат.

то...

Если требуется вставить ...

см. "Использование полей в тексте" в
справочной системе AutoCAD.

дату/время, документ, гиперс-
сылку, объект, переменную си-
стемы, формулу Дизеля или по-
ле печати,

см.

Выбор поля проекта

 на стр. 3770.

поле проекта,

см.

Выбор поля подшивки

 на стр. 3774.

поле подшивки,

см.

Выбор поля ключевой заметки

 на

стр. 3777.

ключевое поле,

см.

Выбор поля базы данных

 на стр. 3780.

поле базы данных,

Вставка заместителей полей в характеристики объекта

Эта процедура используется для вставки заместителя поля в характеристики
индивидуального объекта.

Вставка заместителей полей в характеристики объекта | 3757

Можно добавить поле в характеристики индивидуального объекта, формируя
свойство, вводимое вручную в качестве заместителя поля, которое заполняется при
необходимости. Это удобно, если требуется добавить информацию, которая
отличается для каждого объекта, при этом требуется ее обновление.

Создание заместителя

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

В опции "Диспетчер стилей" разверните "Объекты документации", а
затем "Определение набора свойств".

3

Либо нажмите имеющееся определение набора свойств, либо нажмите
правую кнопку и выберите опцию "Новый".

4

Перейдите на вкладку "Описание".

5

Нажмите

 для формирования свойства, вводимого вручную.

6

Введите имя для свойства, вводимого вручную, например
"СвязанныйФайл".

7

Убедитесь, что выбран параметр ПО УМОЛЧАНИЮ для опции "Начать
с".

8

Нажмите "ОК".

9

Убедитесь, что выбран параметр "Текст" для опции "Тип".

ПРИМЕЧАНИЕ

Не вводите никакого текста в поле "По умолчанию".

10

Нажмите "ОК".

Вставка поля в заместитель

11

Дважды нажмите на объект чертежа, а на вкладке "Расширенные данные"

палитры свойств нажмите

 .

12

Выберите набор характеристик, содержащий свойства, вводимые
вручную, и нажмите "OK".

3758 | Глава 45   Поля

13

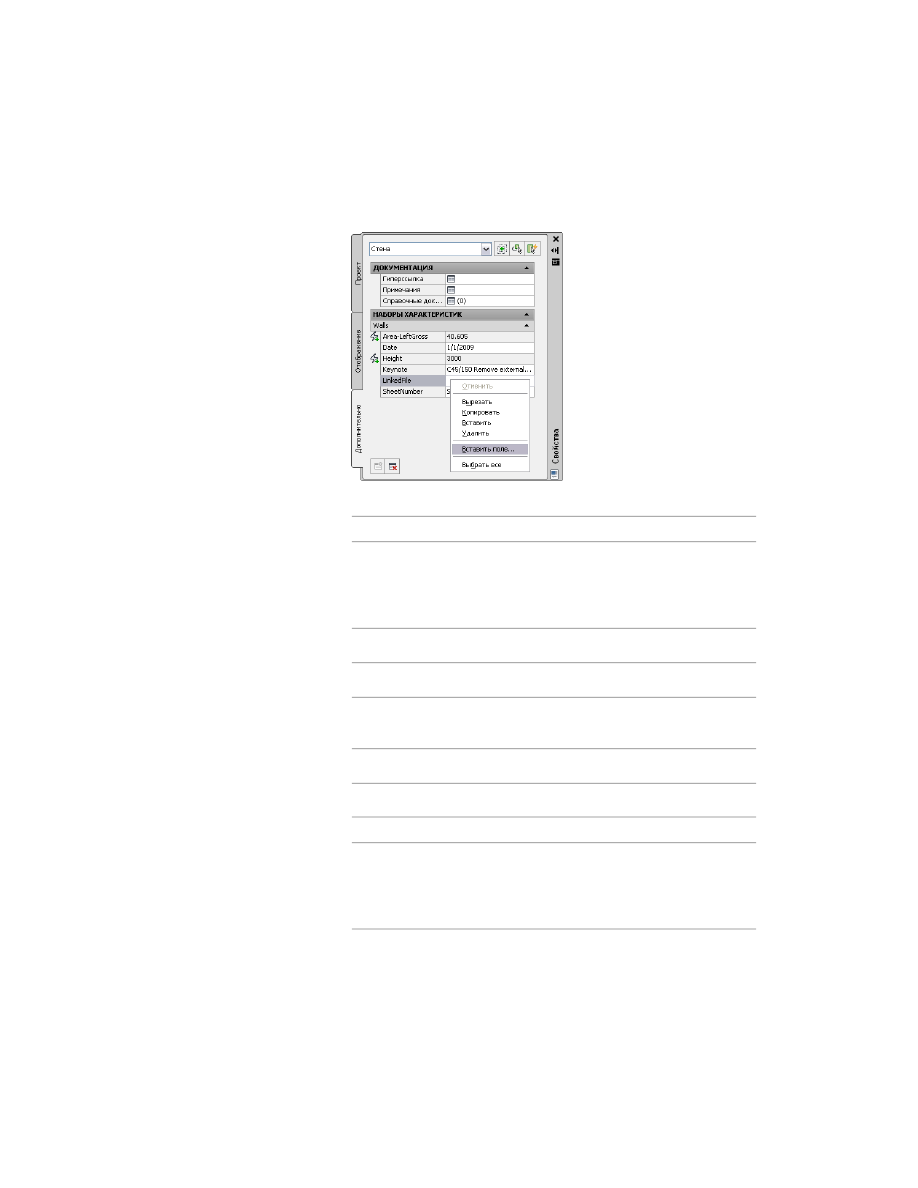

Дважды нажмите на пустом свойстве, вводимом вручную, и выберите
"Вставить поле".

14

Определите и вставьте поле и его формат.

то...

Если требуется вставить…

см. раздел "Использование полей в
тексте" в справочной системе AutoCAD.

дату/время, документ, гиперс-
сылку, объект, переменную си-
стемы, формулу Дизеля или по-
ле печати,

см.

Выбор поля проекта

 на стр. 3770.

поле проекта,

см.

Выбор поля подшивки

 на стр. 3774.

поле подшивки,

см.

Выбор поля ключевой заметки

 на

стр. 3777.

ключевое поле,

см.

Выбор поля базы данных

 на стр. 3780.

поле базы данных,

15

Определите и вставьте поле и его формат.

то...

Если требуется...

см. раздел "Использование полей в
тексте" в справочной системе AutoCAD.

вставить дату/время, документ,
гиперссылку, объект, перемен-
ную системы, формулу Дизеля
или поле печати,

Вставка заместителей полей в характеристики объекта | 3759

то...

Если требуется...

см.

Выбор поля проекта

 на стр. 3770.

вставить поле проекта,

см.

Выбор поля подшивки

 на стр. 3774.

вставить поле подшивки,

см.

Выбор поля ключевой заметки

 на

стр. 3777.

вставить поле ключа,

см.

Выбор поля базы данных

 на стр. 3780.

вставить поле базы данных,

В данном примере вы должны вставить гиперссылку в другой файл.
Выбрать в качестве категории "Связь с полем", а затем выбрать файла
в качестве гиперссылки.

Добавление полей к свойствам стилей объекта

Эта процедура используется для добавления полей к свойствам стилей объекта.

Если поле было вставлено в набор характеристик, можно добавить поле к стилю
объекта, прикрепляя набор характеристик к стилю. Все объекты этого стиля будут
иметь прикрепленные наборы характеристик.

1

Создайте определение набора свойств, содержащее необходимые поля,
как описано в

Вставка полей в определение набора свойств

 на стр. 3755.

2

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

3

В опции "Диспетчер стилей" разверните "Архитектурные объекты", а
затем тип объекта, к которому требуется добавить поле.

4

Нажмите на имеющийся стиль объекта.

5

Перейдите на вкладку "Общие" и выберите опцию "Наборы
характеристик".

6

Нажмите

 .

7

Выберите набор характеристик, который содержит поле.

8

Три раза нажмите "OK".

3760 | Глава 45   Поля

ПРИМЕЧАНИЕ

Можно просматривать и редактировать стиль данных

набора характеристик на палитре свойств объектов так же, как данные
набора характеристик объекта. Чтобы отредактировать данные набора
характеристик из стиля на палитре свойств, нажмите на кнопку листа

данных

 .

Вставка полей в текстовые элементы AutoCAD

Можно вставлять поля в следующие типы текстовых элементов AutoCAD:

■

текст,

■

многострочный текст (мтекст),

■

Атрибуты

■

ячейки таблицы.

Вставка полей в текст AutoCAD.

Эта процедура используется для вставки полей в текстовые элементы AutoCAD.

Сведения о создании текстовых элементов приведены в разделе "Создание
однострочного текста" справочной системы AutoCAD.

1

Выберите текст AutoCAD, в который требуется вставить поле.

2

Нажмите на правую кнопку и выберите опцию "Редактировать текст".

3

Нажмите правую кнопку в точке внутри текста, куда требуется вставить
поле, и выберите опцию "Вставить поле".

4

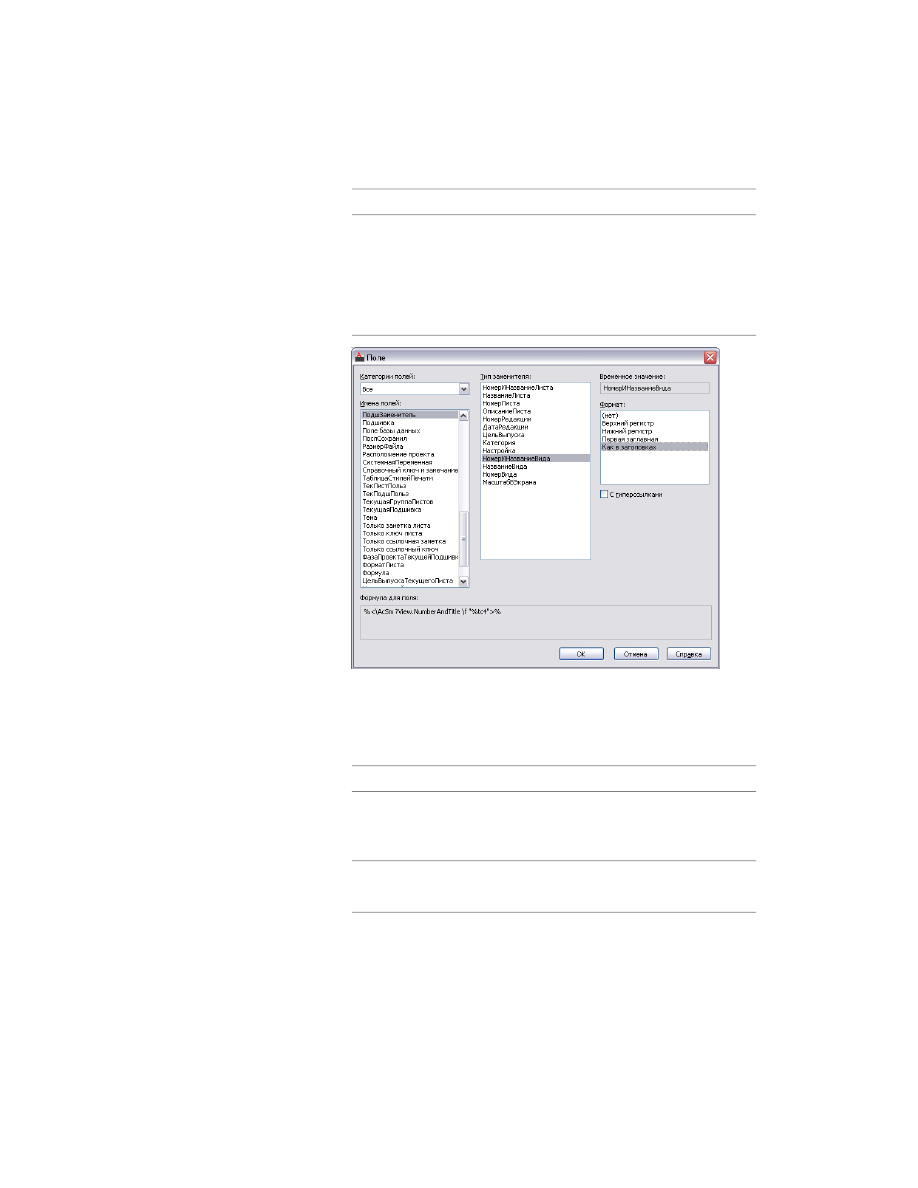

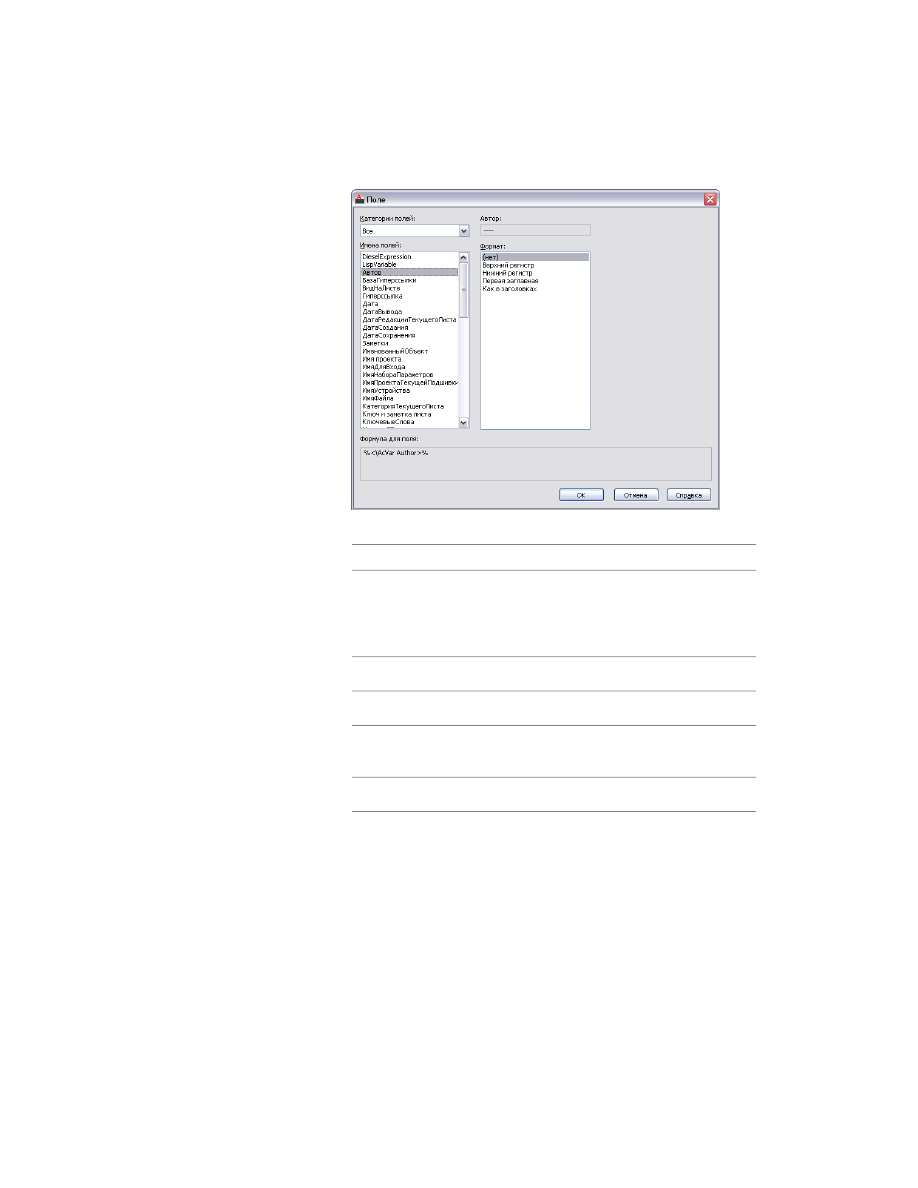

Определите поле и его формат.

то...

Если требуется вставить ...

см. раздел "Использование полей в
тексте" в справочной системе AutoCAD.

дату/время, документ, гиперс-
сылку, объект, переменную си-
стемы, формулу Дизеля или по-
ле печати,

см.

Выбор поля проекта

 на стр. 3770.

поле проекта,

см.

Выбор поля подшивки

 на стр. 3774.

поле подшивки,

Вставка полей в текстовые элементы AutoCAD | 3761

то...

Если требуется вставить ...

см.

Выбор поля ключевой заметки

 на

стр. 3777.

ключевое поле,

см.

Выбор поля базы данных

 на стр. 3780.

поле базы данных,

5

Нажмите "ОК".

Вставка полей в многострочный текст AutoCAD

Эта процедура используется для вставки полей в многострочный текст AutoCAD.

Сведения о создании многострочных текстовых элементов приведены в разделе
"Создание многострочного текста" справочной системы AutoCAD.

1

Выберите многострочный текст AutoCAD, в который требуется вставить
поле.

2

Нажмите на правую кнопку и выберите опцию "Редактировать Мтекст".

3

В опции "Многострочный текстовый редактор" нажмите правую кнопку
внутри текста в точке, куда требуется вставить поле, и выберите опцию
"Вставить поле".

ПРИМЕЧАНИЕ

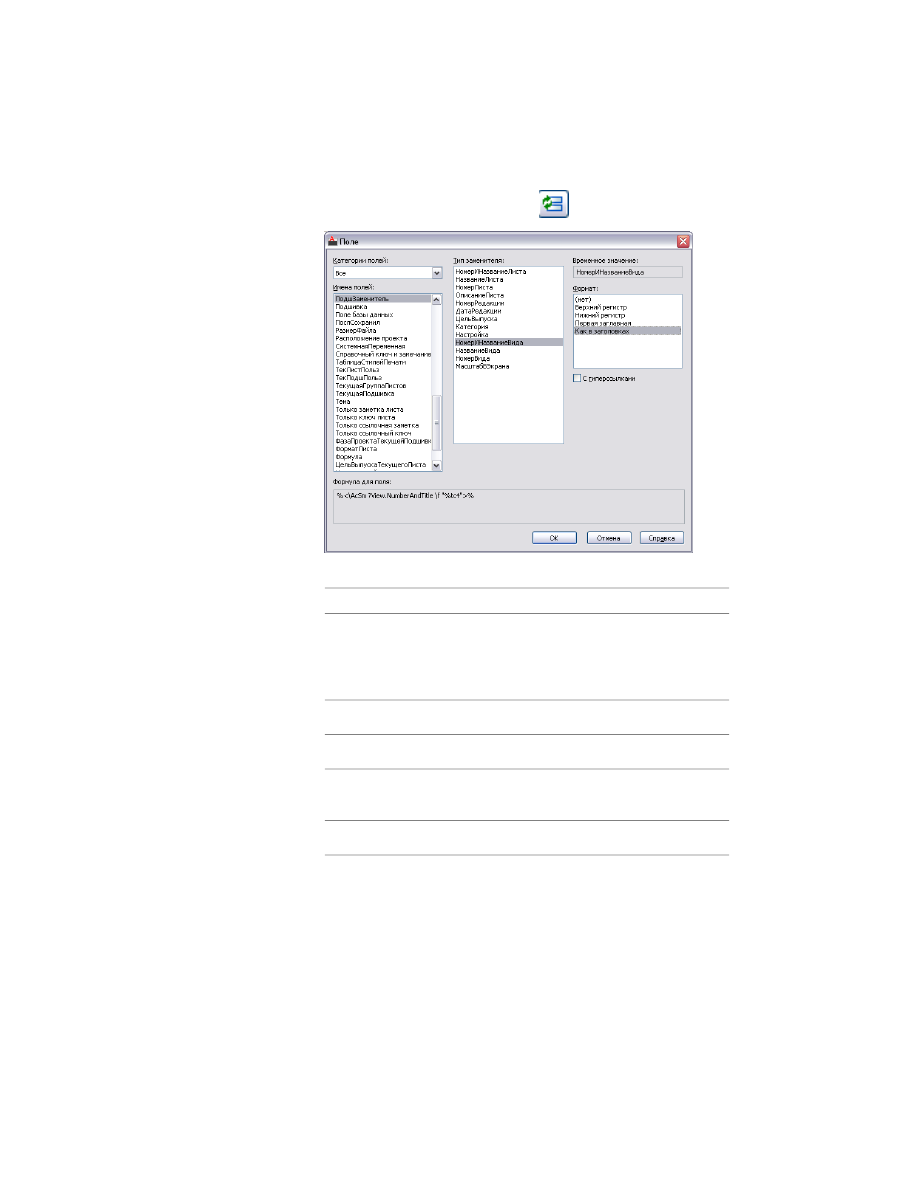

Альтернативный вариант: нажмите кнопку , расположив

курсор в том месте текста, в котором требуется вставить поле, и
выберите команду вкладки "Текстовый редактор"

 ➤

панели

"Вставка"

 ➤

"Поле".

4

Определите поле и его формат.

то...

Если требуется вставить ...

см. раздел "Использование полей в
тексте" в справочной системе AutoCAD.

дату/время, документ, гиперс-
сылку, объект, переменную си-
стемы, формулу Дизеля или по-
ле печати,

см.

Выбор поля проекта

 на стр. 3770.

поле проекта,

см.

Выбор поля подшивки

 на стр. 3774.

поле подшивки,

см.

Выбор поля ключевой заметки

 на

стр. 3777.

ключевое поле,

3762 | Глава 45   Поля

то...

Если требуется вставить ...

см.

Выбор поля базы данных

 на стр. 3780.

поле базы данных,

5

Нажмите "ОК".

Вставка полей в атрибуты AutoCAD

Эта процедура используется для вставки полей в атрибуты AutoCAD.

Атрибуты часто используются для создания проектного и документационного
содержимого инструментов. В сочетании с графикой они могут использоваться как
символы для аннотаций.

Атрибуты полей в выноске

1

Выберите команду вкладки "Вставка"

 ➤

панели "Атрибуты"

 ➤

"Задание

атрибутов".

2

Введите имя в поле "Марка".

Вставка полей в текстовые элементы AutoCAD | 3763

3

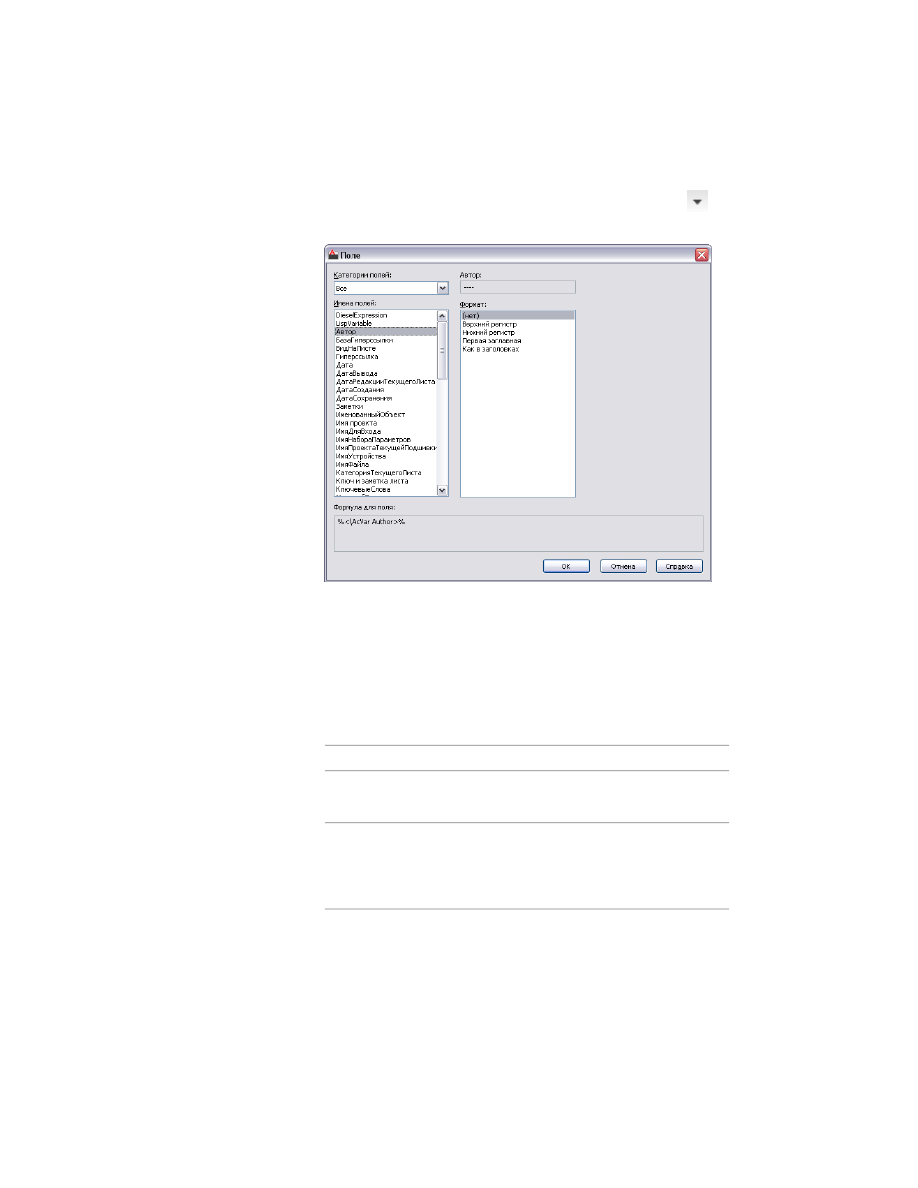

Под заголовком "Значение" нажмите

 .

4

Определите поле и его формат.

то...

Если требуется вставить ...

см. раздел "Использование полей в
тексте" в справочной системе AutoCAD.

дату/время, документ, гиперс-
сылку, объект, переменную си-
стемы, формулу Дизеля или по-
ле печати,

см.

Выбор поля проекта

 на стр. 3770.

поле проекта,

см.

Выбор поля подшивки

 на стр. 3774.

поле подшивки,

см.

Выбор поля ключевой заметки

 на

стр. 3777.

ключевое поле,

см.

Выбор поля базы данных

 на стр. 3780.

поле базы данных,

5

Нажмите "ОК".

3764 | Глава 45   Поля

Вставки полей в ячейки таблицы AutoCAD

Эта процедура используется для вставки полей в ячейки таблицы AutoCAD.

Сведения о создании многострочных текстовых элементов приведены в разделе
"Создание и модификация таблиц" справочной системы AutoCAD.

1

Выберите ячейку таблицы AutoCAD, в которую требуется вставить
поле, и дважды щелкните на ней кнопкой мыши.

2

Нажмите на правую кнопку и выберите опцию "Вставка поля".

ПРИМЕЧАНИЕ

Альтернативный вариант: выберите команду вкладки

"Ячейка таблицы"

 ➤

панели "Вставка"

 ➤

"Поле".

3

Определите поле и его формат.

то...

Если требуется вставить…

см. раздел "Использование полей в
тексте" в справочной системе AutoCAD.

дату/время, документ, гиперс-
сылку, объект, переменную си-
стемы, формулу Дизеля или по-
ле печати,

см.

Выбор поля проекта

 на стр. 3770.

поле проекта,

см.

Выбор поля подшивки

 на стр. 3774.

поле подшивки,

см.

Выбор поля ключевой заметки

 на

стр. 3777.

ключевое поле,

см.

Выбор поля базы данных

 на стр. 3780.

поле базы данных,

4

Нажмите "ОК".

Редактирование полей

Эта процедура используется для редактирования полей.

Поля могут содержаться в тексте AutoCAD, в многострочном тексте (мтексте), ячейках
таблицы, атрибутах, определениях набора свойств, свойствах и стилях объекта. Для
получения сведений о вставке полей см. раздел

Вставка полей

 на стр. 3753.

При правке поля можно изменить значение поля, категорию поля и формат поля.

Редактирование полей | 3765

1

Перейдите к полю, которое требуется отредактировать.

то...

Если требуется...

выберите текстовый элемент, нажмите на
правую кнопку и выберите опцию "Редактиро-

отредактировать поле в
тексте AutoCAD,

вать текст". Затем выберите поле, нажмите на
правую кнопку и выберите опцию "Редактиро-
вать поле".

выберите многострочный текстовый элемент,
нажмите на правую кнопку и выберите опцию

отредактировать поле в
многострочном тексте,

"Редактировать Мтекст". В опции "Многостроч-
ный текстовый редактор", нажмите на правую
кнопку и выберите опцию "Правка атрибутов".

выберите инструмент или блок, содержащий
поле атрибута, нажмите на правую кнопку и

отредактировать поле в
атрибуте,

выберите опцию "Редактировать атрибуты".
В опции "Расширенный редактор атрибутов",
выберите значение поля и нажмите опцию
"Редактировать поле".

выберите ячейку таблицы и дважды щелкните
на ней. Затем щелкните на поле правой кноп-

отредактировать поле в
ячейке таблицы,

кой мыши и выберите пункт "Редактировать
поле".

откройте определение в наборе свойств в
опции "Диспетчер стилей" и перейдите на

отредактировать поле в
определении набора
свойств,

вкладку "Описание". Выберите характеристику
поля. Нажмите правую кнопку на значении в
поле "По умолчанию" и выберите "Редактиро-
вать поле".

нажмите на опцию "Диспетчер стилей" и от-
кройте стиль. перейдите на вкладку "Общие"

отредактировать поле в
стиле объекта,

и выберите опцию "Наборы характеристик".
В листе данных "Редактирование объектных
данных" выберите значение поля, которое
требуется изменить, нажмите на правую
кнопку и выберите опцию "Редактировать
поле".

3766 | Глава 45   Поля

то...

Если требуется...

выберите объект и дважды нажмите на него.
На палитре свойств перейдите на вкладку

отредактировать поле в
свойствах объекта,

"Расширенные данные". Выберите значение
поля, которое требуется изменить, нажмите
на правую кнопку и выберите "Редактировать
поле".

2

При необходимости измените поле.

Редактируемые параметры поля меняются в зависимости от типа поля.
Например, в полях, относящихся к датам, можно менять формат даты
поля.

то...

Если требуется...

выберите новую категорию в опции
"Категория поля", а затем выберите но-
вое поле в позиции "Имя поля".

изменить категорию поля,

выберите новое поле в позиции "Имя
поля".

изменить поле,

Редактирование полей | 3767

то...

Если требуется...

выберите другой формат в опции
"Формат".

изменить форматирование по-
ля,

3

Нажмите "ОК".

Редактирование представления поля

При желании отобразить поле в своем чертеже можно выбрать прямоугольник с
серым или с прозрачным фоном. Серый фон помогает легче определять значения
полей на пользовательских чертежах. Однако в некоторых случаях, когда желательно
отобразить значение поля аналогично другому тексту или значениям атрибутов,
пользователь может выключить серый фон.

Представление поля с серым фоном (слева) или с прозрачным фоном (справа)

1

В командной строке введите FIELDDISPLAY.

2

Выберите значение для отображения фона поля.

■

Чтобы отобразить серый фон значения поля, введите "1".

■

Чтобы отобразить прозрачный фон значения поля, введите "0".

СОВЕТ

По умолчанию значение представления поля устанавливается

равным "1".

Обновление полей

Эта процедура используется для обновления поля вручную.

По умолчанию поля обновляются автоматически, если чертеж открыт, сохранен,
напечатан, заново сформирован или отправлен посредством электронной почты.
Дополнительную информацию см. в разделе "Обновление полей" в справочной
системе AutoCAD.

3768 | Глава 45   Поля

Если вы изменили это значение по умолчанию или хотите обновить поле без
выполнения операций, перечисленных выше, то это можно сделать, обновив поле
вручную.

1

Перейдите к полю, которое требуется обновить.

Поля могут содержаться в тексте AutoCAD, многострочном тексте
(Мтексте), ячейках таблицы, атрибутах, определениях набора свойств,
свойствах объектов, стилях объекта и деталях проекта. Для получения
сведений о вставке полей в текстовые компоненты см.

Вставка полей

на стр. 3753.

2

Выберите поле и дважды щелкните в области текста. Затем выберите
текст, нажмите правую кнопку мыши и выберите "Обновить поле".

СОВЕТ

Для обновления всех полей на чертеже выберите команду

вкладки "Аннотации"

 ➤

панели "Текст"

 ➤

 ➤

"Обновить поля".

Затем выберите поля для обновления и нажмите ENTER.

Преобразование полей в текст

Эта процедура используется для преобразования поля в текст.

ПРИМЕЧАНИЕ

Эта процедура необратима.

1

Перейдите к полю, которое требуется преобразовать в текст.

Поля могут содержаться в тексте AutoCAD, многострочном тексте
(Мтексте), ячейках таблицы, атрибутах, определениях наборов свойств,
свойствах объектов, стилях объектов и элементах проекта. Для
получения сведений о вставке полей в текстовые компоненты см.

Вставка полей

 на стр. 3753.

2

Выберите поле, нажмите на правую кнопку и выберите опцию
"Преобразовать поле в текст".

Типы поля в AutoCAD Architecture

Существуют типы полей, сформатированные специально для пользователей
программы AutoCAD Architecture. Эти поля формируются на основании сведений,
полученных из проектов AutoCAD Architecture, ключей и баз данных, подключенных
в чертежу AutoCAD Architecture.

Преобразование полей в текст | 3769

Поля проекта

AutoCAD Architecture имеет ряд полей для информации, специфической для
конкретного проекта. Поля проекта можно использовать, например, в блоках
заголовков на листах печати.

В AutoCAD Architecture имеются следующие поля, специфические для проекта:

■

"Имя проекта",

■

"Номер проекта",

■

"Описание проекта",

■

"Местоположение проекта",

■

"Детали проекта": при формировании проекта можно создать определяемые
пользователем детали категорий и детали, относящиеся к проекту. Эти детали
можно вставить в чертеж как поля. Для получения сведений о формировании
деталей проекта см. раздел

Добавление в свойства проекта подробной информации

на стр. 353.

■

Количество уровней

■

Количество разделов

Выбор поля проекта

Эта процедура используется, чтобы выбрать поле проекта для вставки в чертеж.

1

Откройте диалоговое окно "Поле" одного из следующих компонентов.

то...

Если требуется...

см.

Вставка полей в текстовые элементы

AutoCAD

 на стр. 3761.

вставить поле проекта в
текстовый элемент,

см.

Вставка полей в многострочный текст

AutoCAD

 на стр. 3762.

вставить поле проекта в
многострочный (Мтекст)
элемент,

см.

Вставки полей в ячейки таблицы

AutoCAD

 на стр. 3765.

вставить поле проекта в
ячейку таблицы AutoCAD,

см.

Вставка полей в атрибуты AutoCAD

 на

стр. 3763.

вставить поле проекта в
определение атрибута,

3770 | Глава 45   Поля
