AutoCAD Architecture 2011. Руководство пользователя (глава 25-28)

Использование ручек для редактирования винтовых
лестниц

Использование ручек иллюстрируется приведенными ниже чертежами и поэтапным
описанием процедуры редактирования винтовых лестниц.

Анимация

Описание

Ручка

Анимация "Изменение радиу-
са винтовой лестницы с по-
мощью ручек"

Возможность изменять радиус вин-
товой лестницы.

(Радиус)

Анимация "Поворот марша
винтовой лестницы с помо-
щью ручек"

Возможность поворота марша вин-
товой лестницы.

(Повернуть
марш)

Анимация "Изменение высо-
ты винтовой лестницы с
помощью ручек"

Возможность изменять высоту вин-
товой лестницы.

(Высота)

Анимация "Изменение фор-
мы марша винтовой лест-
ницы с помощью ручек"

Возможность изменять форму мар-
ша винтовой лестницы.

(Изменение фор-
мы марша)

Анимация "Изменение шири-
ны марша винтовой лестни-

Возможность изменять ширину
марша винтовой лестницы с помо-
щью добавления кромки.

(Кромка)

цы с помощью ручки добав-
ления кромок"

Анимация "Изменение шири-
ны марша винтовой лестни-

Возможность изменять ширину
марша винтовой лестницы с помо-
щью перемещения кромки.

(Кромка)

цы с помощью ручки переме-
щения кромок"

Анимация "Отображение
винтовой лестницы с помо-
щью ручек"

Отображение винтовой лестницы.

(Отразить)

Анимация "Изменение место-
положения графики винто-

Возможность изменять местополо-
жение графики винтовой лестницы.

(Местоположе-
ние графики)

вой лестницы с помощью
ручек"

Редактирование лестниц с помощью ручек | 2343

Редактирование размеров винтовой лестницы

Выберите винтовую лестницу.

Щелкните на ручке редактирования сегментов для перехода в режим
редактирования кромок (ширины и изменения формы марша).

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке

"Лестница"

➤

панели "Редактирование"

➤

раскрывающемся списке

"Модифицировать кромки"

➤

"Редактировать".

Выберите ручку того размера, который хотите изменить.

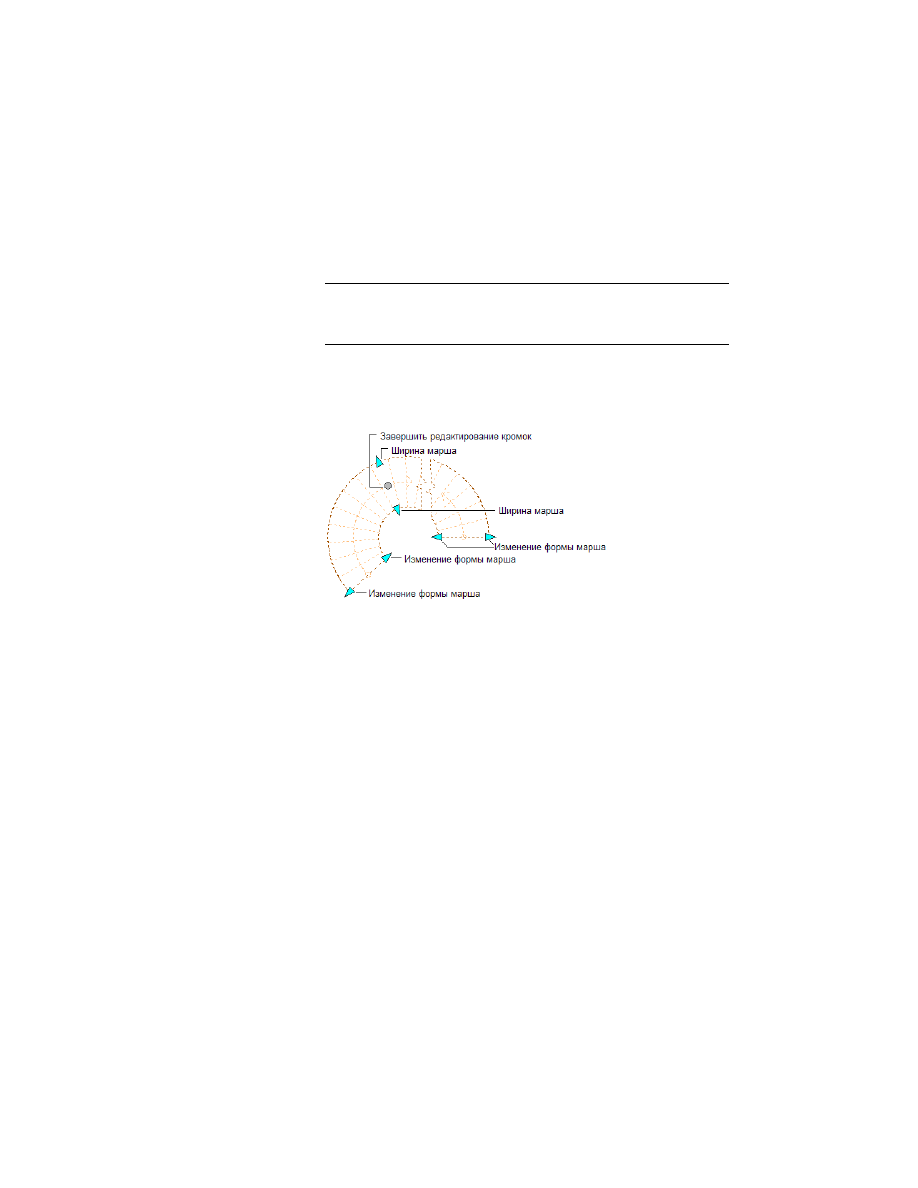

Ручки "Изменение формы марша", "Ширина" и "Прекратить
редактирование сегментов" для винтовой лестницы

Перемещайте ручку, пока на экране не появится нужное значение
размера, и один раз щелкните левой кнопкой мыши, либо введите
значение.

Завершив редактирование кромок лестницы, вернитесь в стандартный
режим редактирования лестницы, щелкнув на ручке "Прекратить
редактирование сегментов".

Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите
пункт "Отменить выбор".

Изменение места или положения винтовой лестницы

Выберите винтовую лестницу.

Выберите ручку, предназначенную для изменения местоположения
лестницы, ее начальной точки, базовой линии, линии подъема или
конечной точки. Кроме прочего, лестницу можно обратить
относительно начальной точки.

2344 | Глава 27 Лестницы

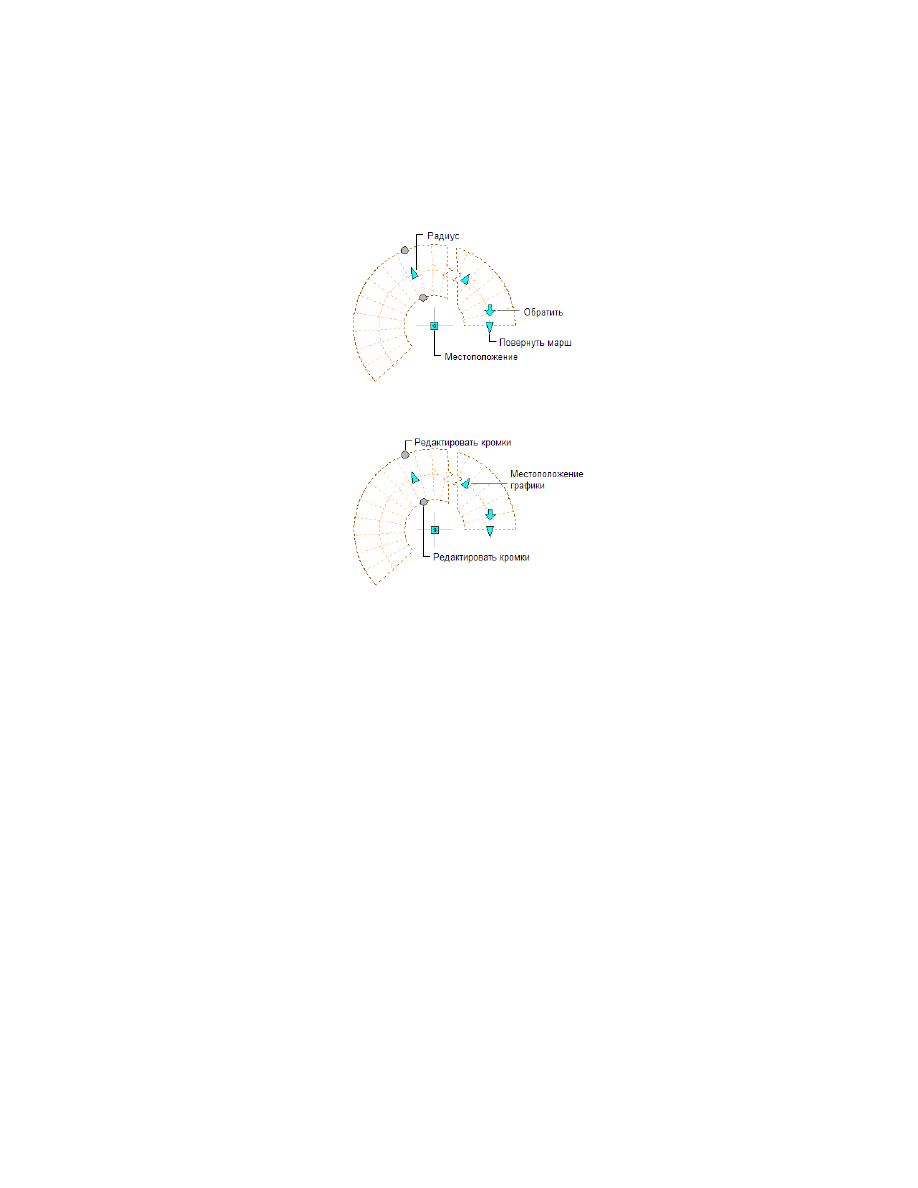

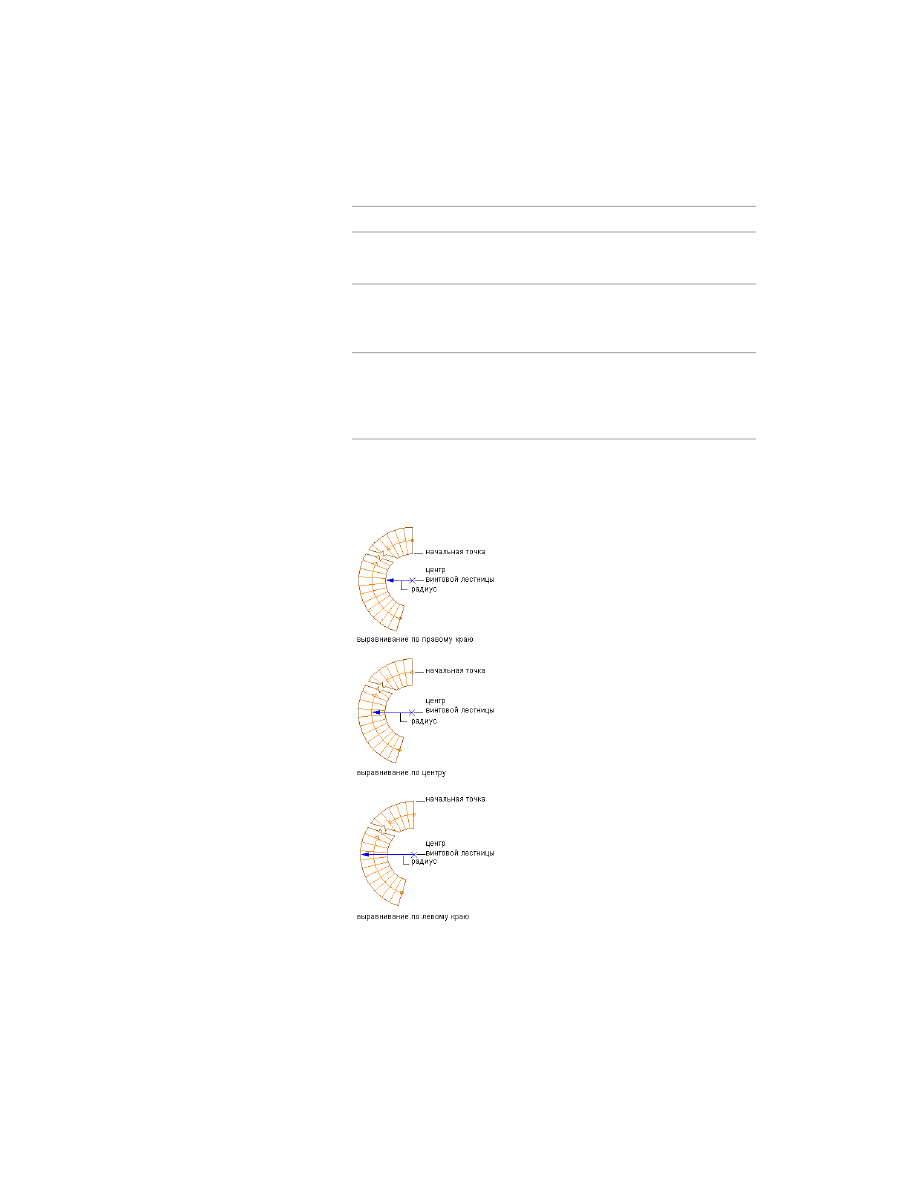

Ручки "Радиус", "Повернуть марш" и "Местоположение"
для винтовой лестницы

Ручки "Местоположение линии подъема" и "Редактировать
сегменты" для винтовой лестницы

Переместите лестницу в нужное место и один раз нажмите кнопку
мыши, или введите требуемое значение и нажмите

ENTER

Если при редактировании в каком-либо режиме необходимо ввести
значение для другого направления (например, для направления

при

редактировании в плоскости

), то, чтобы переключиться на другое

направление, нажмите

TAB

Можно также заблокировать возможность перемещения лестницы
относительно заданного направления. Если в текущем режиме
редактирования ввести значение одного из размеров в соответствующем
направлении и нажать

TAB

, то перемещение лестницы будет ограничено

вторым направлением. Например, при редактировании в плоскости

можно ввести значение размера

и нажать

TAB

. Размер

блокируется

с этим значением, и возможность перемещения лестницы
ограничивается направлением

Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите
пункт "Отменить выбор".

Редактирование лестниц с помощью ручек | 2345

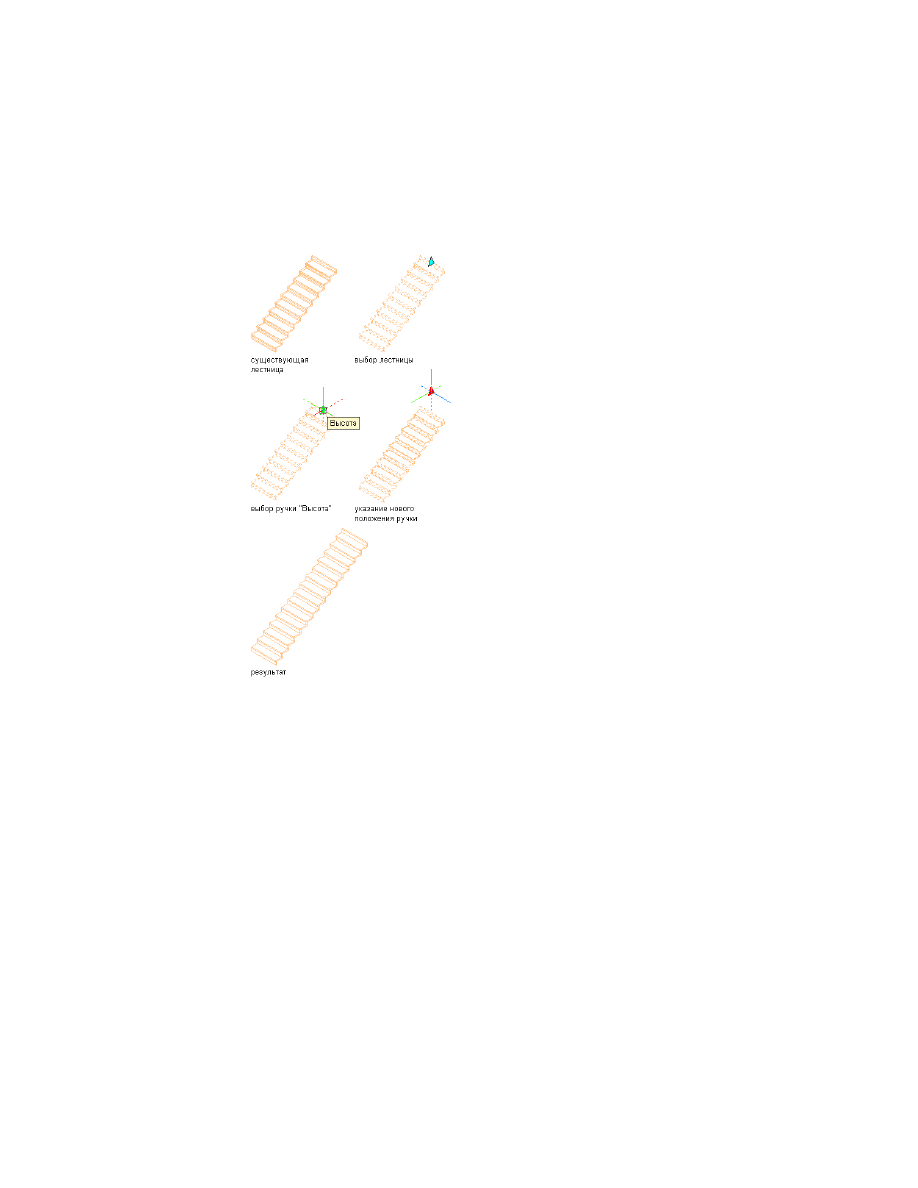

Изменение высоты винтовой лестницы

Выберите винтовую лестницу.

Чтобы изменить высоту лестницы, переместите ручку "Высота".

ПРИМЕЧАНИЕ

Эта ручка позволяет отображать лестницу только на

3D видах.

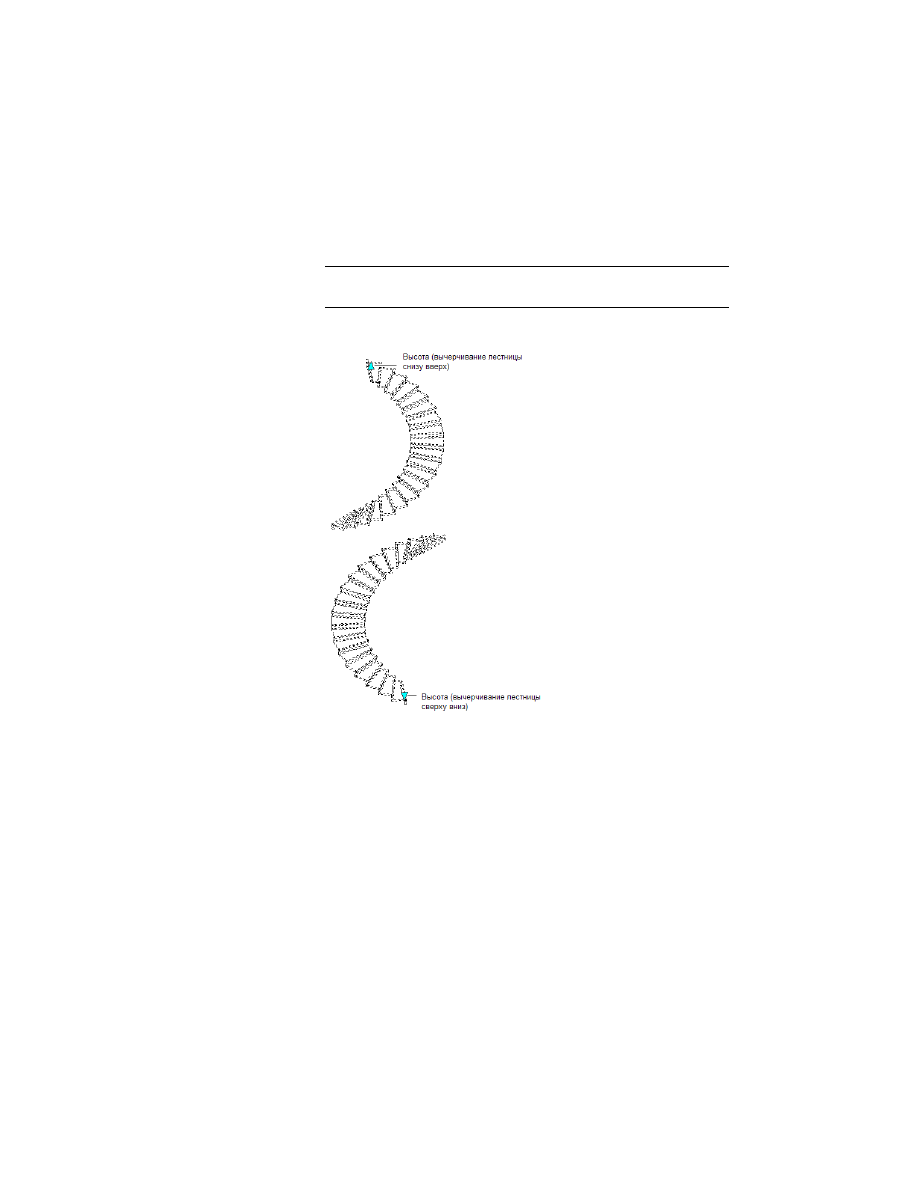

Ручка "Высота" для винтовой лестницы

Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите
пункт "Отменить выбор".

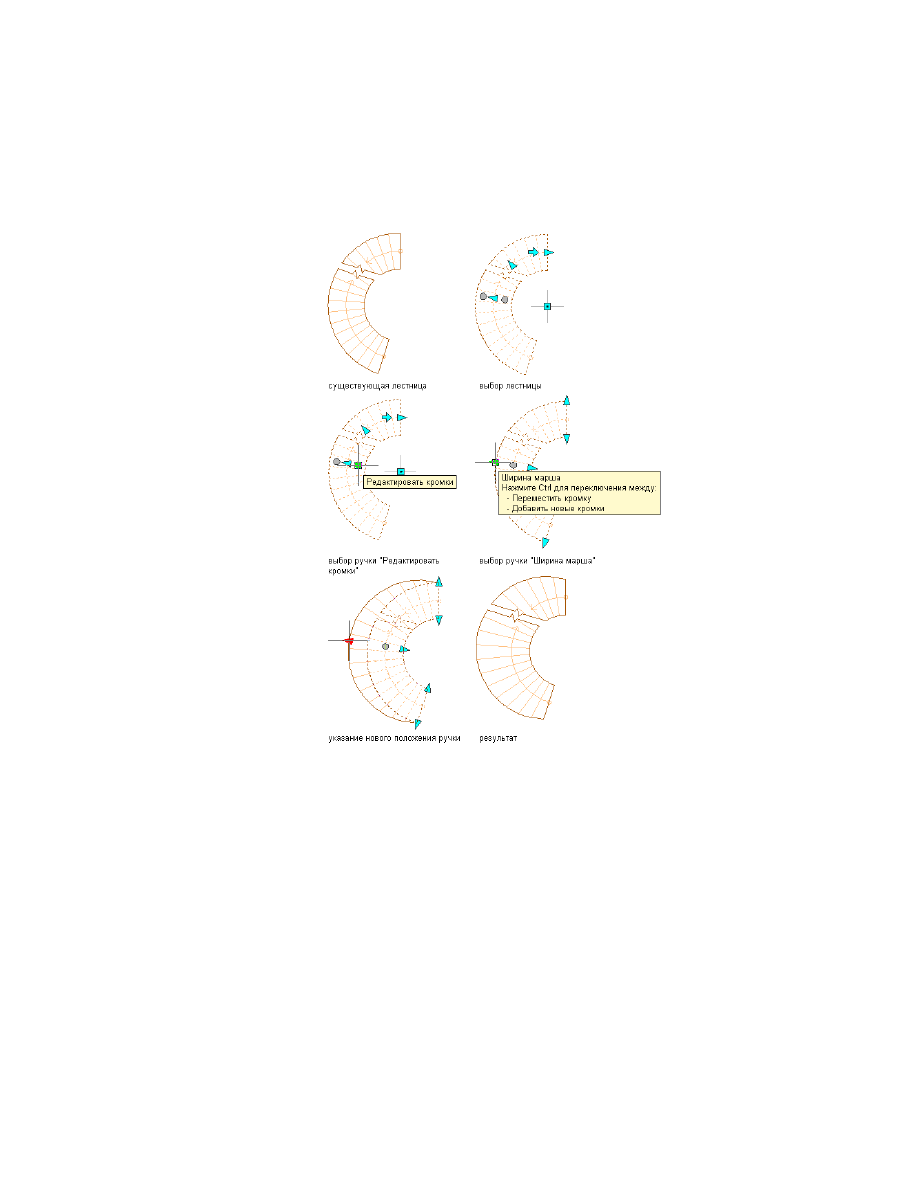

Изменение ширины марша

Эта процедура используется для изменения ширины лестничного марша. Ширину
лестницы можно также изменить на палитре свойств.

Более подробные сведения о ручках редактирования лестниц см. в разделе

Редактирование лестниц с помощью ручек

на стр. 2320.

2346 | Глава 27 Лестницы

ПРИМЕЧАНИЕ

Если после редактирования стороны с помощью ручек изменить

ширину лестницы, то сделанные с помощью ручек изменения будут утеряны.

Выберите лестницу.

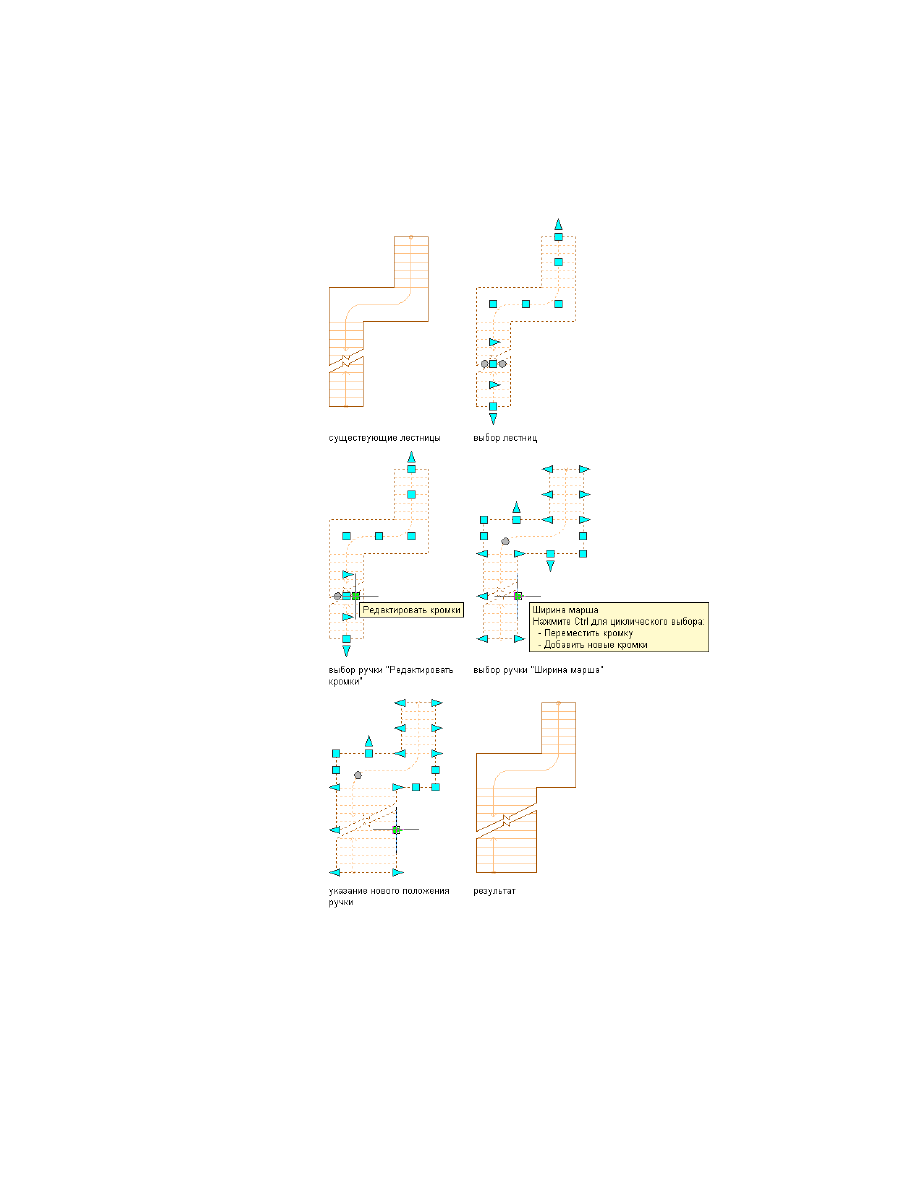

Выберите ручку "Ширина марша", перемещайте ручку до тех пор, пока
на экране не появится требуемое значение ширины, и один раз нажмите
левую кнопку мыши.

Выбрав ручку, можно ввести также точное значение, на которое надо
увеличить или уменьшить ширину лестницы.

Кромка марша целиком перемещается в выбранное место. Запись
"Ширина марша" также изменяется в соответствии с новой шириной
лестницы.

Изменение ширины марша | 2347

Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите
пункт "Отменить выбор".

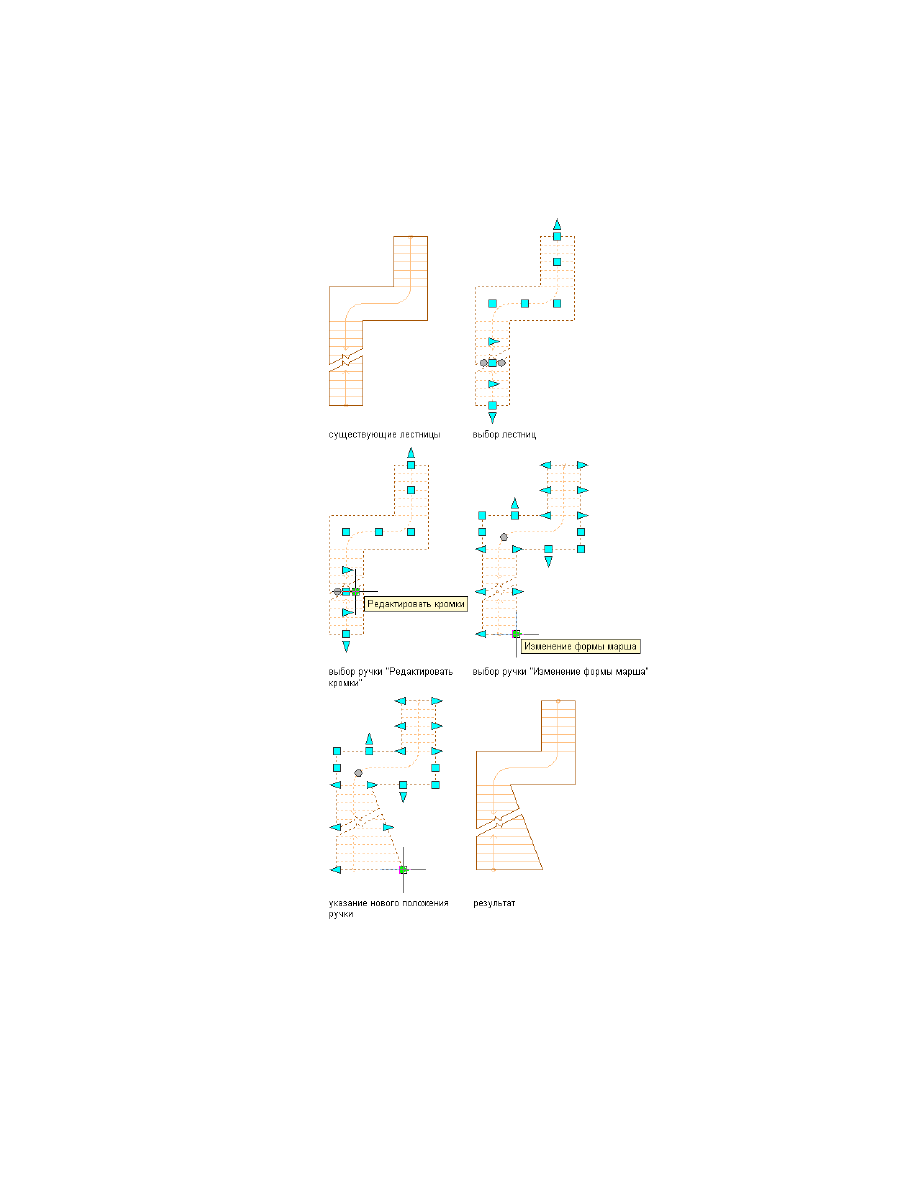

Изменение формы марша

Эта процедура используется для изменения ширины верхней и нижней части
отдельного марша П-образной, многомаршевой или винтовой лестницы. Ширину
каждой стороны марша можно уменьшить по отдельности, пользуясь указателями
ручек.

Более подробную информацию о ручках редактирования лестниц см. в разделе

Редактирование лестниц с помощью ручек

на стр. 2320.

ПРИМЕЧАНИЕ

Если после того, как сторона отредактирована с помощью ручки,

изменить ширину лестницы, то сделанные с помощью ручек изменения будут
утеряны.

Выберите лестницу, которую надо изменить.

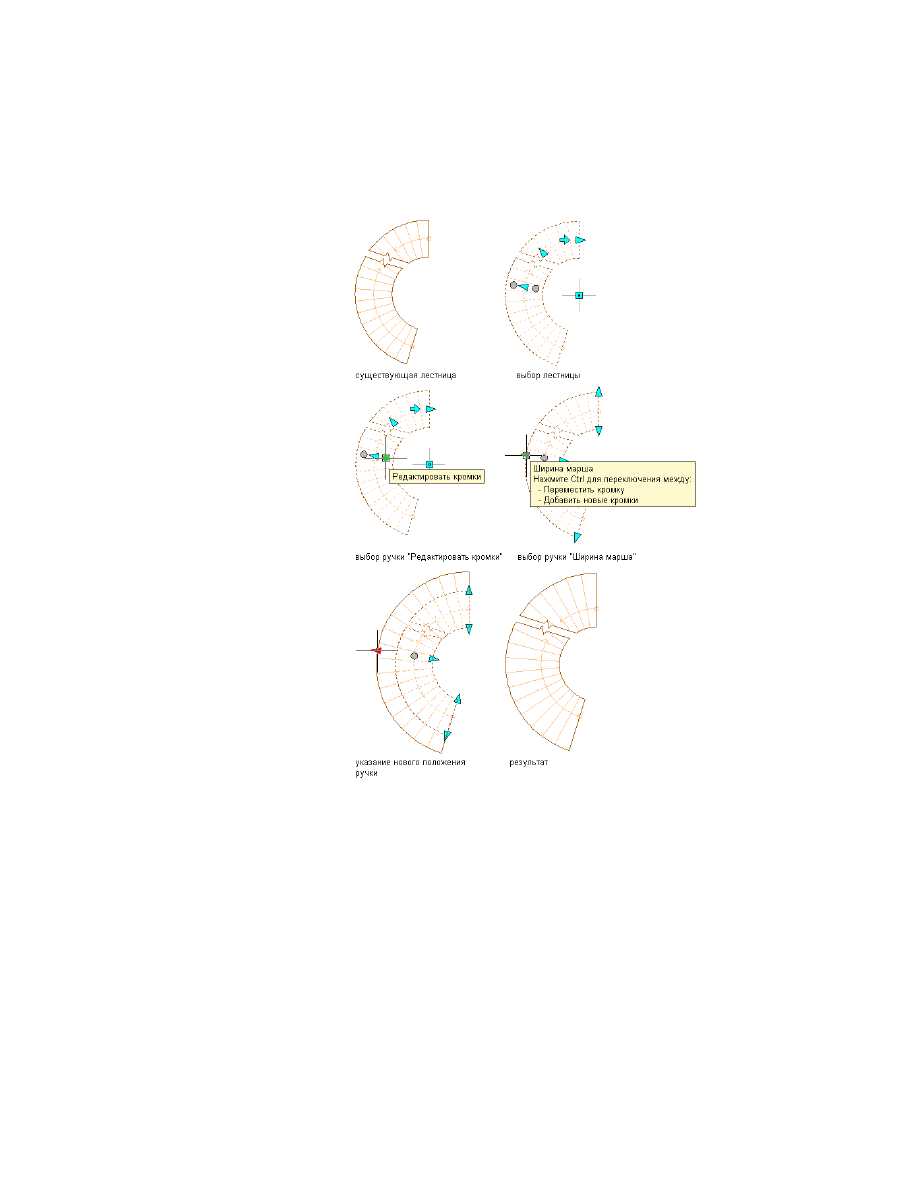

Выберите ручку "Изменение формы марша" и переместите его в сторону
от траектории лестницы в новое место.

Форма марша изменится.

Изменение формы марша | 2349

Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите
пункт "Отменить выбор".

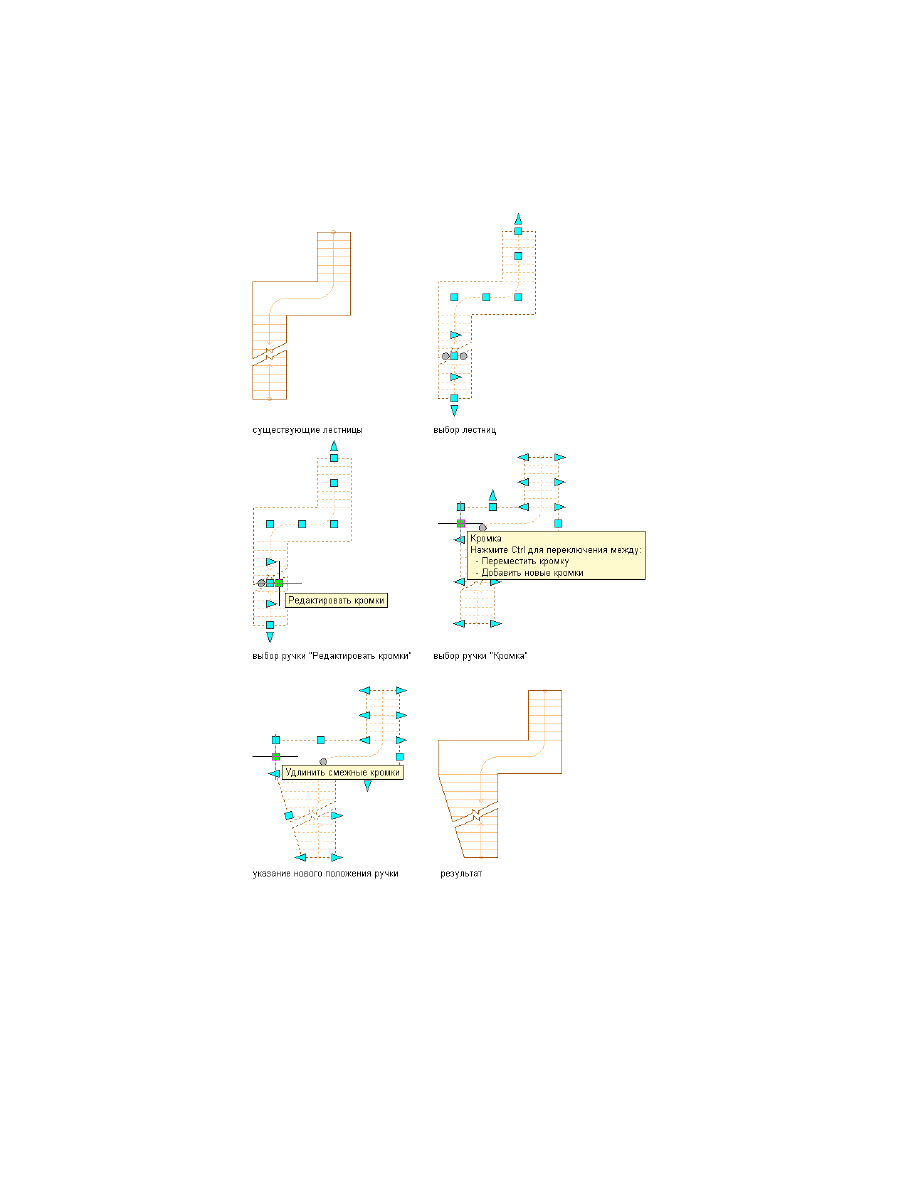

Изменение формы площадки

Эта процедура используется для изменения углов и положения сторон площадки
П-образной и многомаршевой лестниц. Каждую сторону площадки можно сузить
или переместить по отдельности, пользуясь указателями ручек.

Более подробную информацию о ручках редактирования лестниц см. в разделе

Редактирование лестниц с помощью ручек

на стр. 2320.

ПРИМЕЧАНИЕ

Если после того, как сторона будет отредактирована с помощью

ручки, изменить ширину лестницы, то сделанные с помощью ручек изменения
будут утеряны.

Выберите лестницу, которую хотите изменить.

Выберите ручку "Вершина" для данной площадки и переместите его в
сторону от траектории лестницы в новое местоположение.

Форма площадки изменится. Если данная ручка относится и к площадке,
и к маршу, то марш перемещается вместе с площадкой.

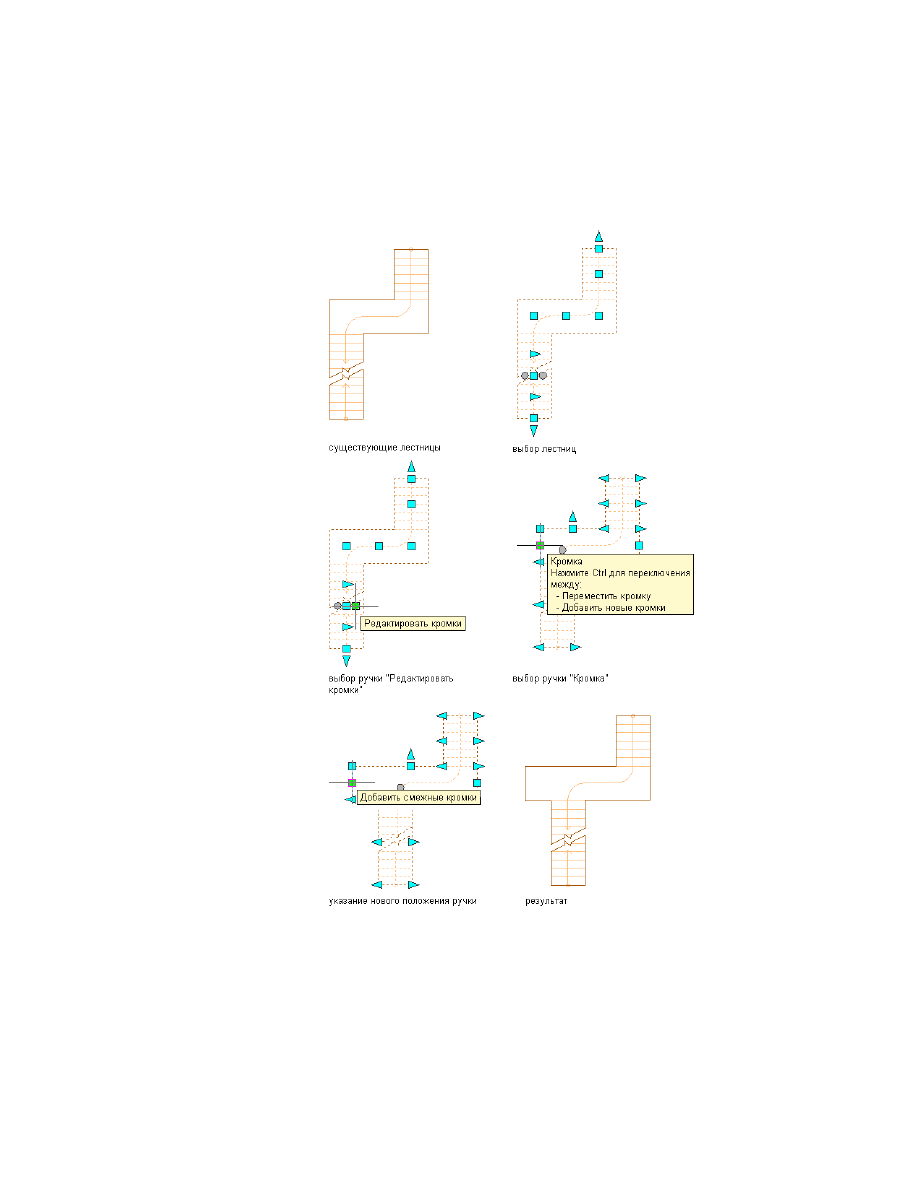

Выберите ручку "Кромка" для данной площадки и переместите его в
новое место в направлении, перпендикулярном траектории лестницы.

Кромка площадки целиком перемещается в выбранное место.

Изменение формы площадки | 2351

На стороне площадки выберите ручку "Кромка", нажмите

CTRL

переместите ручку в сторону от траектории лестницы.

Создается прилегающая кромка площадки.

Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите
пункт "Отменить выбор".

Изменение стороны лестницы

В случае одномаршевой, П-образной, многомаршевой или винтовой лестницы
пользователь имеет возможность определить форму одной кромки лестничного
пролета вместе с маршами и площадками.

При этом необходимо отрегулировать размер площадки таким образом, чтобы
предотвратить перекрывание проступей при проецировании внутренней кромки
лестницы на контур, лежащий вне первоначальной лестницы. Первоначальный
размер площадки определяется проецированием диагонали первоначальной площадки
на данный контур.

Изменение стороны лестницы | 2353

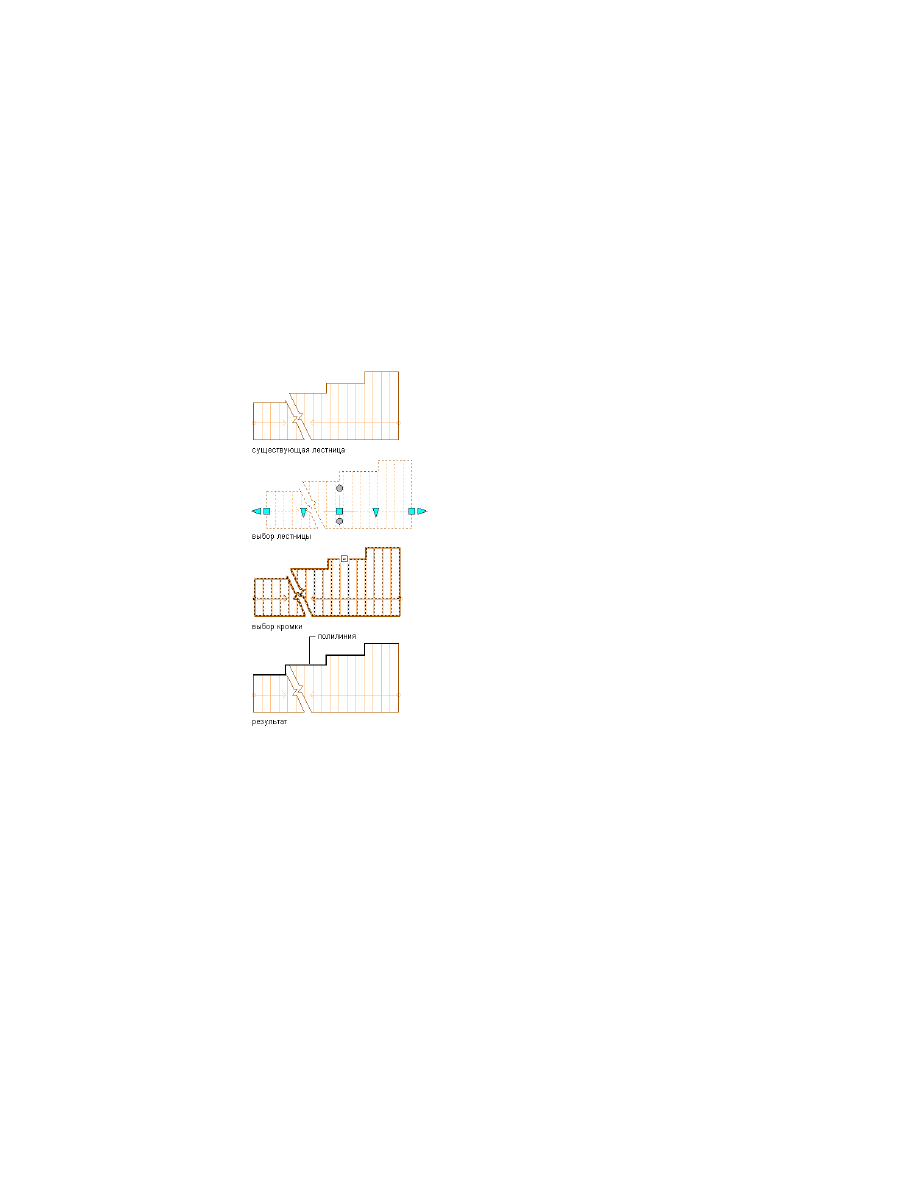

Проталкивание с помощью ручки одной проступи внутрь площадки приводит к
удлинению площадки в противоположном направлении. Выталкивание одной
проступи из площадки не влияет на противоположную сторону этой площадки.
Чтобы увеличенная в размерах площадку разместилась должным образом, верхняя
часть лестницы удлиняется. Получившуюся длину лестницы можно изменить с
помощью верхней и нижней ручек, расположенных на концах траектории лестницы.

О проецировании стороны лестницы

Пользователь может проецировать кромку лестницы на большую часть AD-объектов,
таких как стены или формообразующие элементы, но не на многовидовые блоки.

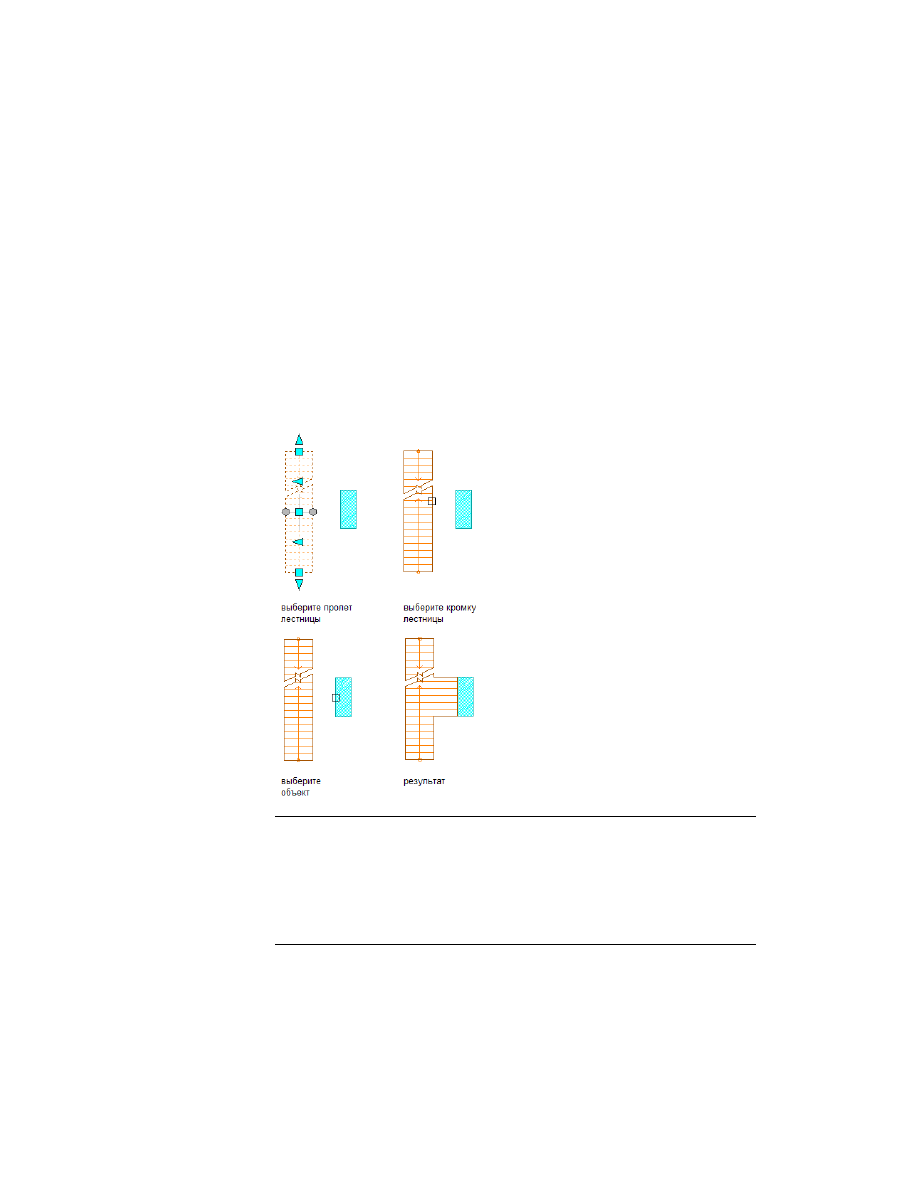

Проецирование кромки лестницы на объект

ПРИМЕЧАНИЕ

При проецировании кромки лестницы, имеющей внутренний угол,

проецирование внешней кромки лестницы на выбранный объект не вызывает
затруднений, но задача проецирования внутреннего угла имеет неоднозначное
решение. Вместо того, чтобы пытаться угадать возможное решение, в этих случаях
проецирование не производится, при этом отображается диалоговое окно с
объяснением, что кромки лестниц с внутренними углами могут проецироваться
только на объекты, простирающиеся за пределы обоих концов лестницы.

Изменение стороны лестницы | 2355

Если объект (или полилиния) имеет недостаточную длину для проецирования всей
лестницы целиком, то ширина лестницы увеличивается до первоначального значения.

Проецирование стороны лестницы

Эта процедура используется для проецирования стороны лестницы на существующую
полилинию, стену, другой AD-объект или тело. Чтобы внутренний угол
проецировался правильно, размер объекта, на который производится проецирование,
должен быть не меньше полной длины лестницы.

Более подробную информацию о ручках редактирования лестниц см. в разделе

Редактирование лестниц с помощью ручек

на стр. 2320.

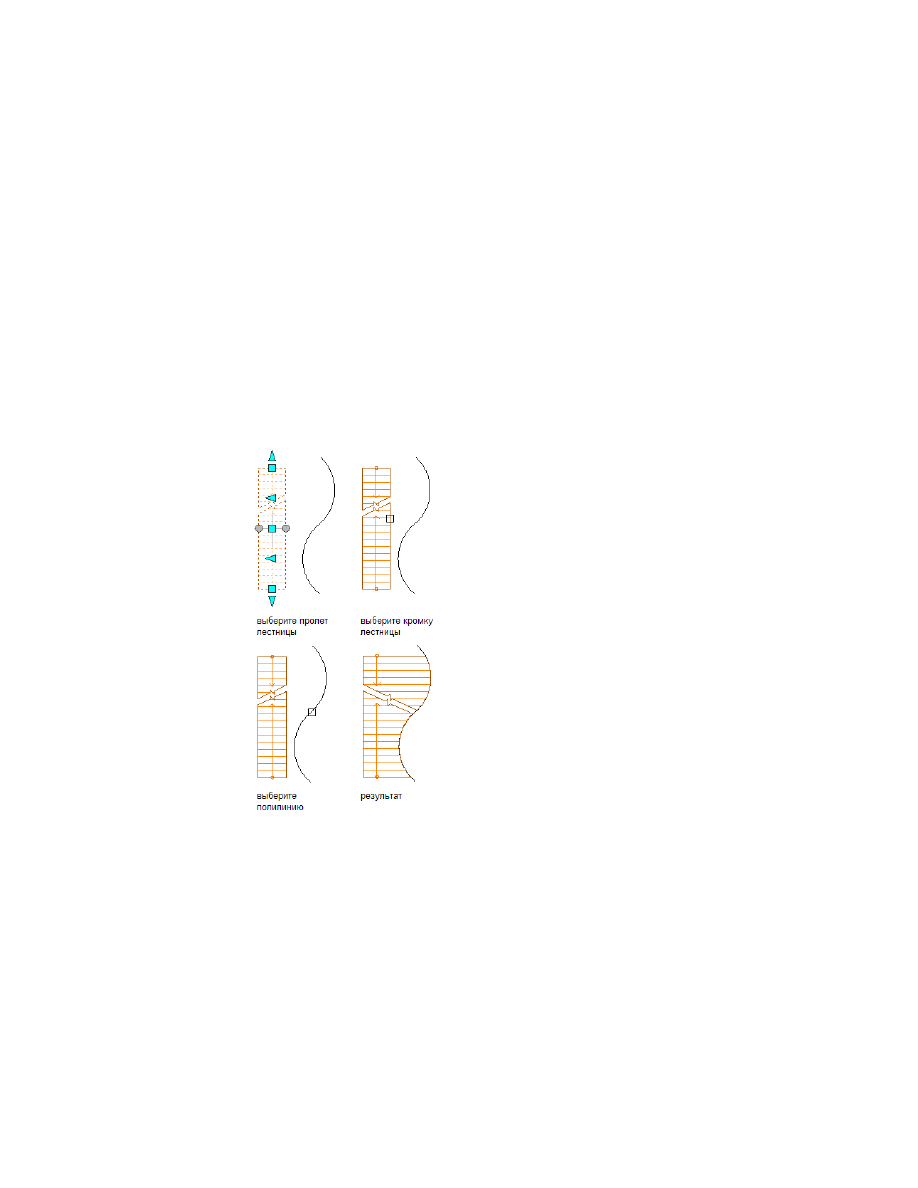

Проецирование кромок лестницы на
дугообразные отрезки полилинии

2356 | Глава 27 Лестницы

Проецирование кромок лестницы на
дугообразные отрезки полилинии

ПРИМЕЧАНИЕ

Если после проецирования стороны изменить ширину лестницы,

то изменения, сделанные для проецированной кромки, не сохранятся.

Выберите лестницу и выберите команду вкладки "Лестница"

➤

панели

"Редактирование"

➤

раскрывающегося меню "Модифицировать

кромки"

➤

"Проекция".

Выберите кромку лестницы, которую необходимо изменить.

Выберите полилинию, объект или контур, на который будет
выполняться проецирование, и нажмите

ENTER

Изменение стороны лестницы | 2357

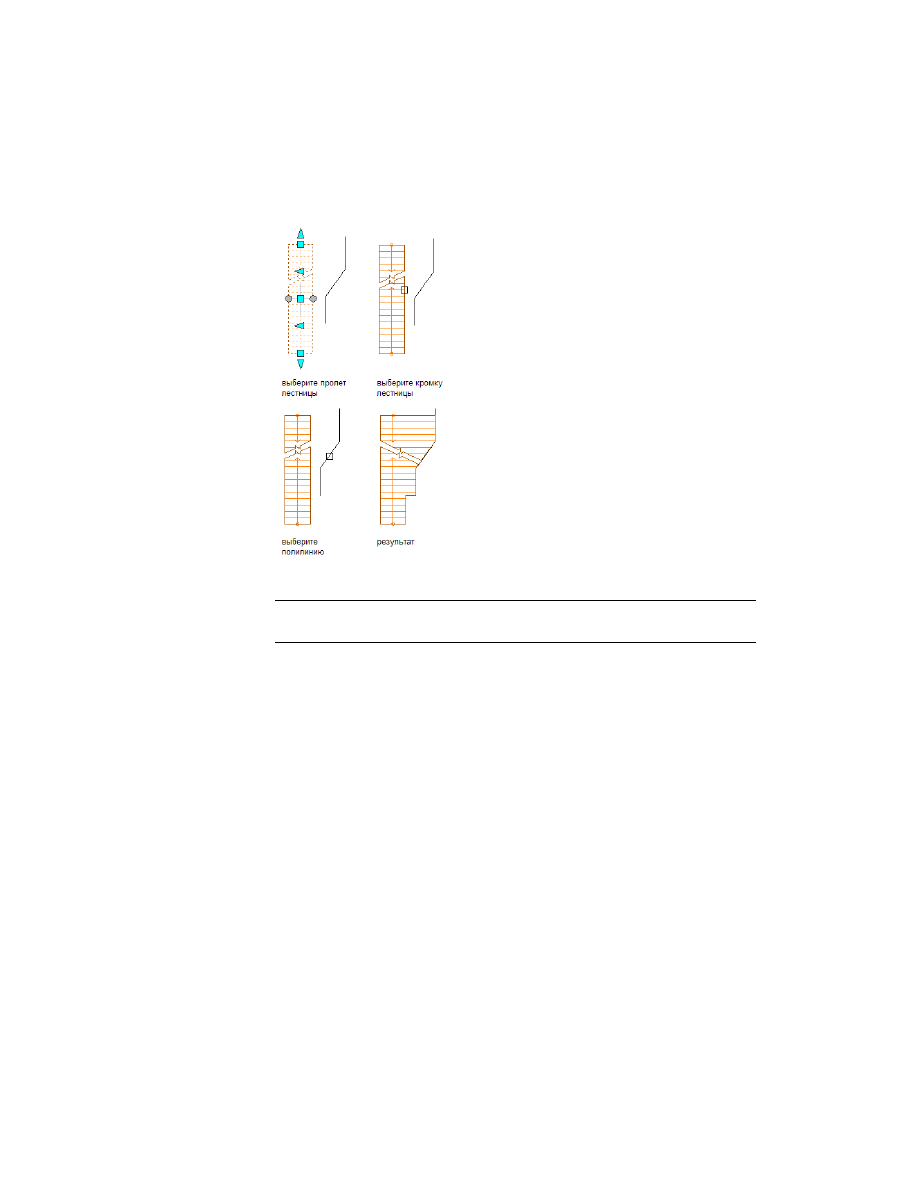

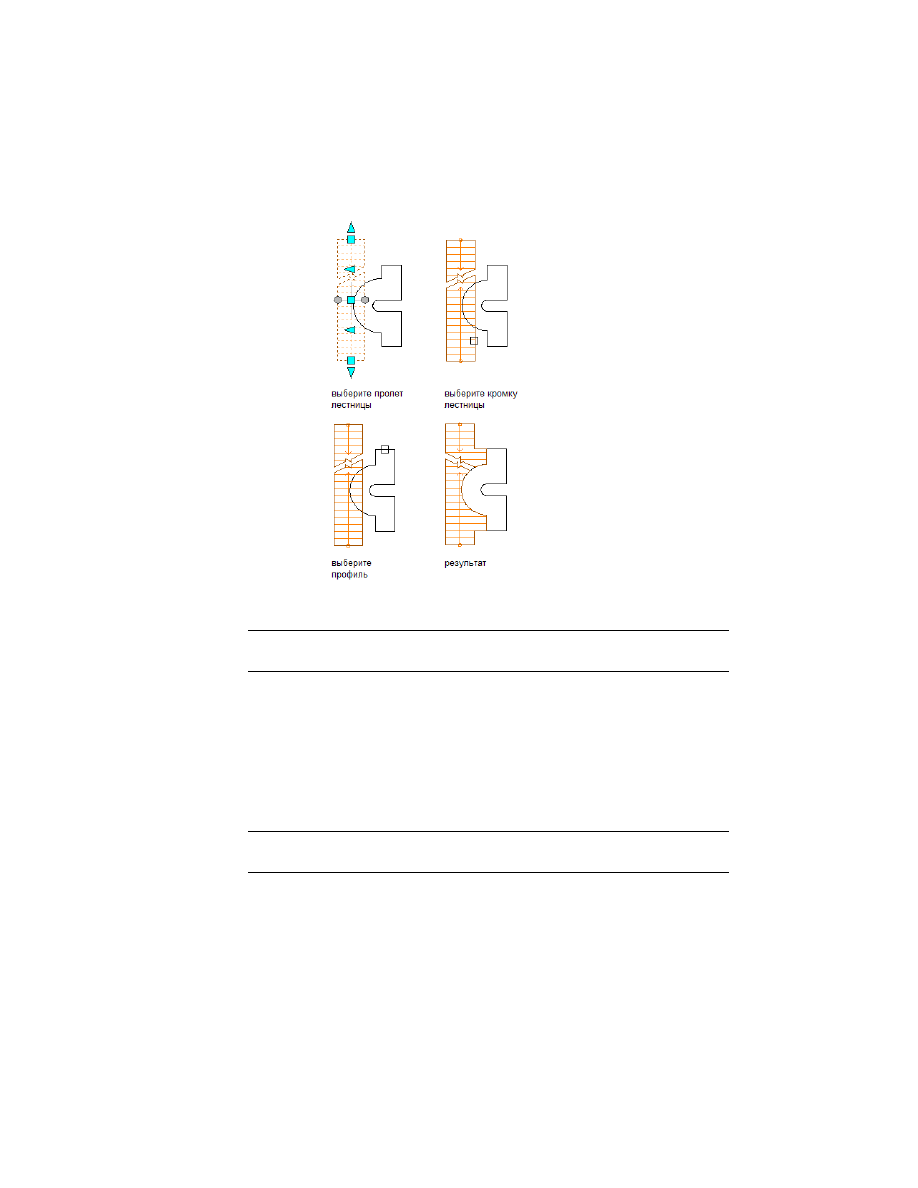

Проецирование кромок лестницы на контур

Ступени продлеваются до линии текущей передней и задней кромки.

ПРИМЕЧАНИЕ

Если кромки пересекаются, что может произойти только с винтовыми

или изогнутыми лестницами, на экране отображается значок подсказки.

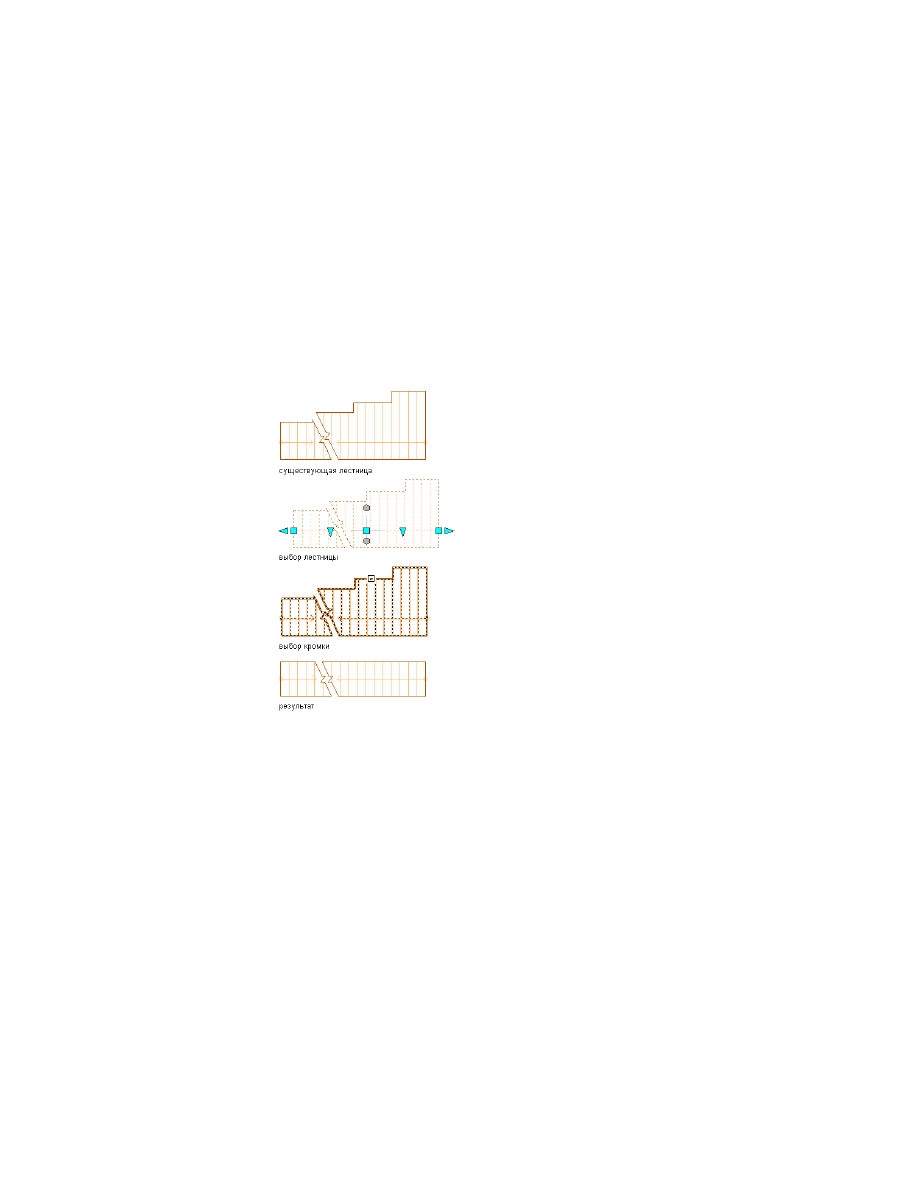

Смещение стороны лестницы

Эта процедура используется для выполнения смещения стороны лестничного марша
на заданное расстояние.

Более подробную информацию о ручках редактирования лестниц см. в разделе

Редактирование лестниц с помощью ручек

на стр. 2320.

ПРИМЕЧАНИЕ

Если после того, как сторона будет смещена, изменить ширину

лестницы, то результат смещения будет утерян.

Выберите лестницу и щелкните на вкладке "Лестница"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Модифицировать

кромки"

➤

"Смещение".

2358 | Глава 27 Лестницы

Выберите кромку лестницы, которую хотите сместить.

Введите величину смещения, при этом положительная величина
означает смещение вовне, а отрицательная - вовнутрь; нажмите

ENTER

Ступени продлеваются до линии текущей передней и задней кромки.

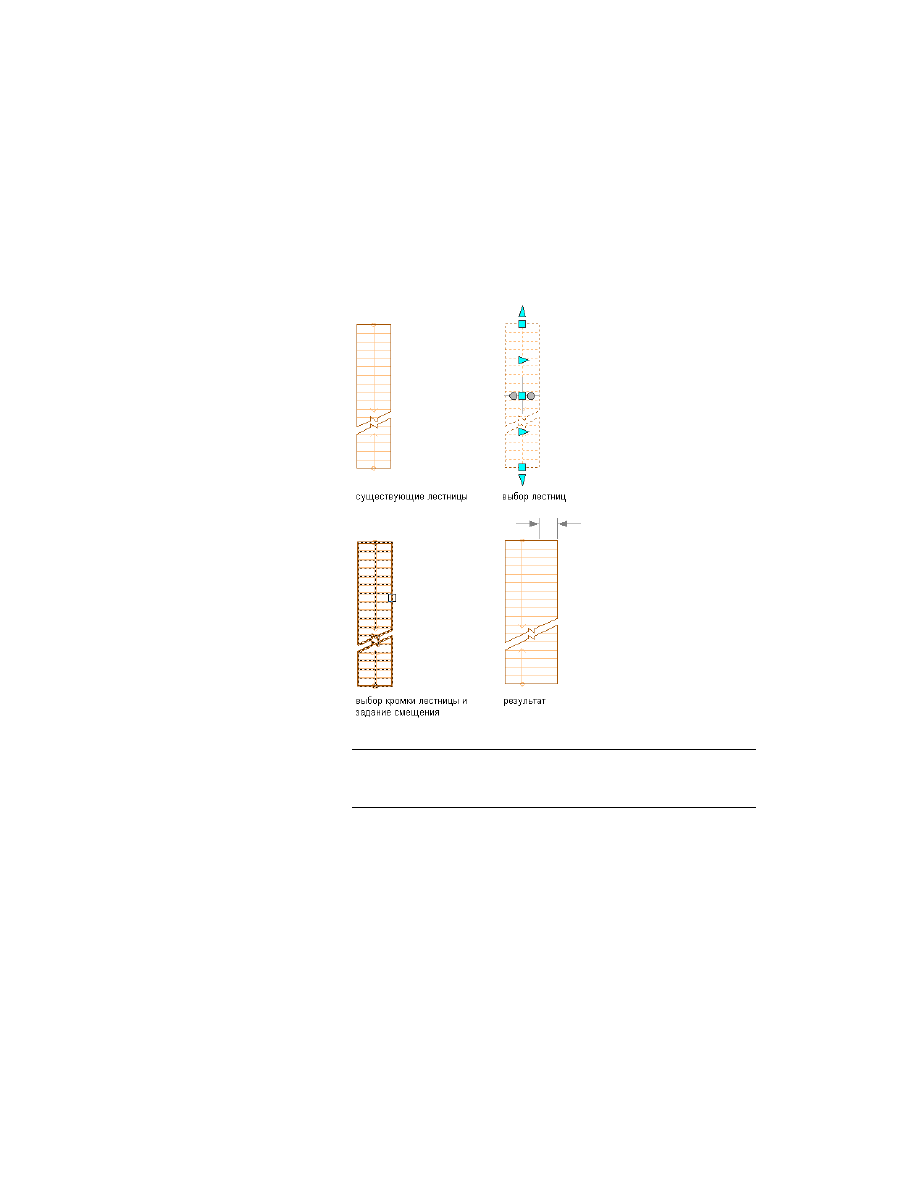

Смещение кромки лестницы

ПРИМЕЧАНИЕ

Если кромки пересекаются, что может произойти

только с винтовыми или изогнутыми лестницами, на экране
отображается значок подсказки.

Формирование полилинии из кромки лестницы

Эта процедура используется для формирования полилинии на основе кромки
лестницы. Формирование полилинии выполняется у нижней грани лестницы.

Изменение стороны лестницы | 2359

Более подробную информацию о ручках редактирования лестниц см. в разделе

Редактирование лестниц с помощью ручек

на стр. 2320.

На чертеже можно сохранять несколько образцов полилиний, чтобы из них выбрать
конечный вариант объекта проекции. Таким образом, пользователь может
спроецировать кромку лестницы, отредактировать лестницу, сформировать
полилинию, снова изменить лестницу, сформировать другую полилинию, опять
изменить лестницу и, наконец, выполнить проецирование на лучший из созданных
вариантов полилинии.

Формирование полилинии из кромки лестницы

Выберите лестницу и щелкните на вкладке "Лестница"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Модифицировать

кромки"

➤

"Создать полилинию".

Выберите кромку лестницы.

Нажмите

ENTER

Полилиния создается у нижней грани лестницы по всей длине лестничного пролета.

2360 | Глава 27 Лестницы

Удаление изменений, выполненных для стороны лестницы

Эта процедура используется для возврата к стандартному (задаваемому по умолчанию)
контуру выбранной кромки лестницы. При возврате к первоначальному состоянию
лестницы ее ширина возвращается к первоначальному значению, а не к значению
*РАЗЛИЧНЫЕ*. Это изменение затрагивает и проступи, подступенки и несущие
конструкции.

Более подробную информацию о ручках редактирования лестниц см. в разделе

Редактирование лестниц с помощью ручек

на стр. 2320.

Отмена изменений, выполненных для стороны лестницы

Выберите лестницу и щелкните на вкладке "Лестница"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Модифицировать

кромки"

➤

"Отменить модификацию".

Выберите кромку лестницы.

Нажмите

ENTER

Изменение высоты лестницы

Эта процедура используется для изменения высоты лестницы. Высоту лестницы
можно также изменить на палитре свойств.

Изменение высоты лестницы | 2361

Более подробную информацию о ручках редактирования лестниц см. в разделе

Редактирование лестниц с помощью ручек

на стр. 2320.

Изменение высоты лестницы с помощью ручек

Выберите один из изометрических видов лестницы.

Выберите ручку "Высота"; перемещайте ее до тех пор, пока на экране
не появится требуемое значение высоты, и один раз нажмите левую
кнопку мыши.

Выбрав ручку, можно ввести также точное значение, на которое должна
увеличиться или уменьшиться высота лестницы.

2362 | Глава 27 Лестницы

ПРИМЕЧАНИЕ

Если при редактировании лестницы с площадками

какая-либо площадка оказывается ниже новой высоты, то эта площадка
на экране не отображается. Если снова изменить высоту и поместить
высшую точку над имевшейся прежде площадкой, площадка исчезнет
с того места. Чтобы сохранить ту траекторию лестницы, которая
включает в себя площадку, воспользуйтесь командой AecStairFit и
установите для параметра "Автоматическая установка площадок"
значение "Нет".

Изменение привязки лестницы

Эта процедура используется для изменения привязки отдельной лестницы. При этом
лестница остается на прежнем месте, и при изменении ширины новая точка привязки
остается постоянной.

Например, при наличии правой привязки лестницы изменения ширины затрагивают
левую кромку.

Выберите лестницу, которую хотите изменить, и дважды щелкните на
ней мышью.

На палитре свойств перейдите на вкладку "Проектирование" разверните
узлы "Основные" и "Общие".

Для параметра "Привязка" выберите "Слева", "По центру" или "Справа".

Местоположение лестницы здесь не меняется, но изменение этого
значения определяет точку, от которой будет производиться отсчет
при изменении ширины лестницы.

Изменение стиля лестницы

Используйте данную процедуру, чтобы выбрать для одной или нескольких лестниц
стиль, отличный от стиля других лестниц.

Выберите лестницы, которые хотите изменить, и дважды щелкните на
одной из них.

На палитре свойств перейдите на вкладку "Проектирование" разверните
узлы "Основные" и "Общие".

Выберите другой стиль.

Изменение привязки лестницы | 2363

Изменение горизонтального направления винтовой или
П-образной лестницы

Эта процедура используется для изменения ориентации винтовой лестницы.

Чтобы открыть палитру свойств, дважды щелкните на винтовой или
П-образной лестнице.

Перейдите на вкладку "Проектирование", разверните узлы "Основные"
и "Общие".

Задайте для лестницы горизонтальную ориентацию.

то...

Если требуется...

для параметра "Направление по го-
ризонтали" выберите значение
"Против часовой стрелки".

построить винтовую или П-образ-
ную лестницу, поворачивающуюся
против часовой стрелки,

для параметра "Направление по го-
ризонтали" выберите "По часовой
стрелке".

построить винтовую или П-образ-
ную лестницу, поворачивающуюся
по часовой стрелке,

ПРИМЕЧАНИЕ

Действие этой команды аналогично выбору ручки

"Обратить", который зеркально отображает лестницу относительно
ее начальной точки.

Изменение ограничений, налагаемых на параметры
винтовой лестницы,

Эта процедура применяется для управления параметрами, ограничивающими форму
винтовой лестницы, путем задания полного поворота в градусах или угла поворота
(в градусах), приходящегося на проступь. Эти поля становятся доступными только
в том случае, если выбранная для изменения лестница - винтовая.

Чтобы открыть палитру свойств, дважды щелкните на винтовой
лестнице.

Перейдите на вкладку "Проектирование", разверните узлы "Основные"
и "Размеры".

2364 | Глава 27 Лестницы

Задайте дуговую зависимость.

то...

Если требуется...

для параметра "Ограничение" выбе-
рите значение "Нет".

отобразить винтовую лестницу без
ограничений,

для параметра "Зависимость" выбе-
рите "Всего градусов" и введите
значение параметра "Угол дуги".

задать угол полного поворота лест-
ничного марша,

для параметра "Зависимость" выбе-
рите "Градусов на проступь" и вве-

задать конкретный угол поворота
для каждой проступи данной лест-
ницы,

дите значение параметра "Угол ду-
ги".

Задайте радиус лестницы.

Радиус отсчитывается от центральной точки винтовой лестницы до
выбранной точки привязки.

Изменение ограничений, налагаемых на параметры винтовой лестницы, | 2365

Изменение внешней кромки винтовой лестницы

Эта процедура используется для изменения внешней кромки винтовой лестницы.
Изменить кромку можно двумя способами:

■

При использовании ручки "Ширина марша" равномерно изменяется и ширина
лестницы на всем протяжении дуги. Концы внешней кромки лестницы
перемещаются. Это приводит к изменению размера лестницы.

■

Если нажать кнопку мыши на указателе ручки "Ширина марша" при нажатой
клавише

CTRL

, то местоположение центра лестницы и внешних ручек сохраняется.

Это приводит к изменению формы лестницы.

Выберите винтовую лестницу.

Измените винтовую лестницу.

то...

Если требуется...

нажмите на ручке "Ширина марша"
винтовой лестницы.

равномерно изменить ширину вин-
товой лестницы по всей длине дуги,

нажмите на ручке "Ширина марша"
винтовой лестницы и нажмите

CTRL

изменить форму винтовой лестни-
цы, сохраняя местоположение цен-
тра лестницы и внешних ручек,

Переместите ручку, чтобы изменить размер или форму лестницы.

2366 | Глава 27 Лестницы

Некоторые из взаимосвязанных размеров могут определяться пользователем, другие
устанавливаются автоматически, в зависимости от того, какие поля выбраны. Во
процессе работы вычислительной программы, основанной на заданных правилах,
доступны только логические комбинации. Когда вычислительная программа не
работает, пользователь может задать либо один из элементов пары длина проступи
- общая длина лестницы, либо один из элементов пары количество ступеней - высота
подступенка.

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", разверните узлы "Основные"
и "Размеры".

Измените любой из размеров лестницы.

то...

Если требуется...

введите значение параметра "Шири-
на".

ПРИМЕЧАНИЕ

Если изменить

ширину лестницы после выпол-
нения редактирования с помо-
щью ручек или перенастройки
кромки каким-либо иным спосо-
бом, то сделанные изменения
будут утеряны.

задать ширину пролета лестницы,

введите значение параметра "Высо-
та".

задать высоту лестницы "от пола до
пола",

для параметра "Привязка" выберите
"Слева", "По центру" или "Справа".

задать привязку лестницы,

Это не влияет на местоположение
лестницы, но изменение этого зна-
чения определяет точку, от которой
будет отсчитываться ширина, если
она впоследствии будет изменяться.

Изменение размеров лестницы | 2369

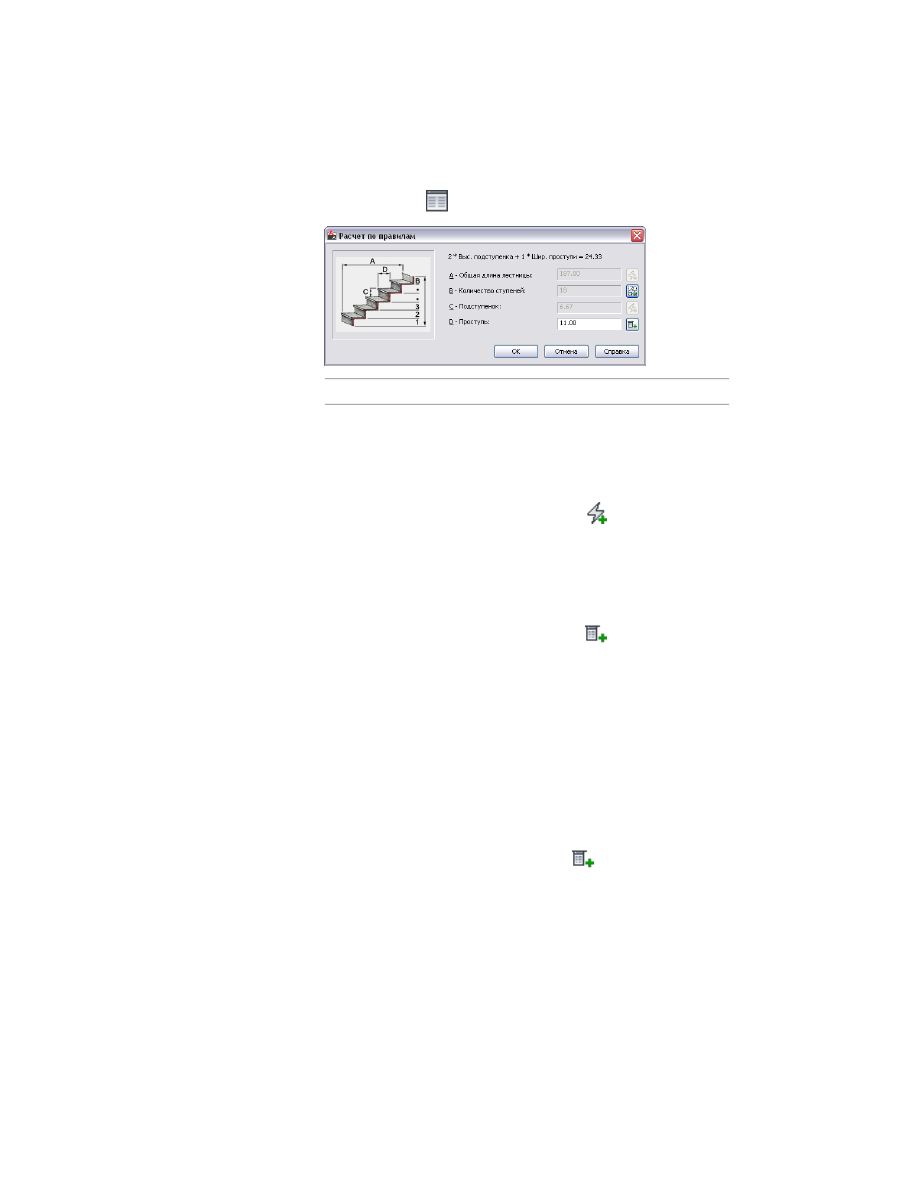

Нажмите кнопку

рядом с заголовком "Правила расчета".

то...

Если требуется...

введите значение параметров "Об-
щая длина лестницы" и "Количество
ступеней".

задать общую линейную длину
лестницы,

■

Если для параметра "Общая
длина лестницы" установлен

режим

(автоматически), то

значение длины вычисляется
на основании размера проступи
и количества ступеней.

■

Если для параметра "Общая
длина лестницы" установлен

режим

(задается пользова-

телем), то значение длины
лестницы равно введенному
пользователем размеру, а
остальные три значения коррек-
тируются в соответствии с пре-
делами размеров. Если эти вели-
чины выходят за предельные
значения для лестниц, то выво-
дится сообщение об ошибке.

■

Если для параметра "Количе-
ство ступеней" установлен ре-

жим

(задается пользовате-

лем), ширина проступи увеличи-
вается или уменьшается таким
образом, чтобы лестница разме-

2370 | Глава 27 Лестницы

то...

Если требуется...

стилась в отведенном простран-
стве.

введите значение параметра "Коли-
чество ступеней".

задать общее количество подступен-
ков,

■

Когда для параметра "Количе-
ство ступеней" установлена оп-

ция

(автоматически), то ко-

личество подступенков зависит
от общей длины и общей высо-
ты лестницы, а также от преде-
лов размеров, заданных на
вкладке "Правила проектирова-
ния". Выполняется автоматиче-
ское регулирование "Общей
длины лестницы".

■

Если для параметра "Количе-
ство ступеней" установлен ре-

жим

(задается пользовате-

лем), то пользователь может
задать значение, которое ис-
пользуется для вычисления
ширины проступи и высоты
подступенка. Если эти величины
выходят за предельные значе-
ния для лестниц, то выводится
сообщение об ошибке.

для всех полей выберите режим
(автоматически), щелкните на знач-

задать высоту каждого подступенка
в лестничном марше,

ке параметра "Подступенок" так,

чтобы он сменился на

(задается

пользователем), и введите значение
параметра "Подступенок".

для всех полей выберите режим
(автоматически), щелкните на знач-

задать ширину для каждой проступи
лестничного марша,

Изменение размеров лестницы | 2371

то...

Если требуется...

ке рядом с параметром "Проступь"

так, чтобы он сменился на

(зада-

ется пользователем), и введите
значение ширины проступи. При
установке ширины проступи можно
также задать значение параметра
"Количество ступеней".

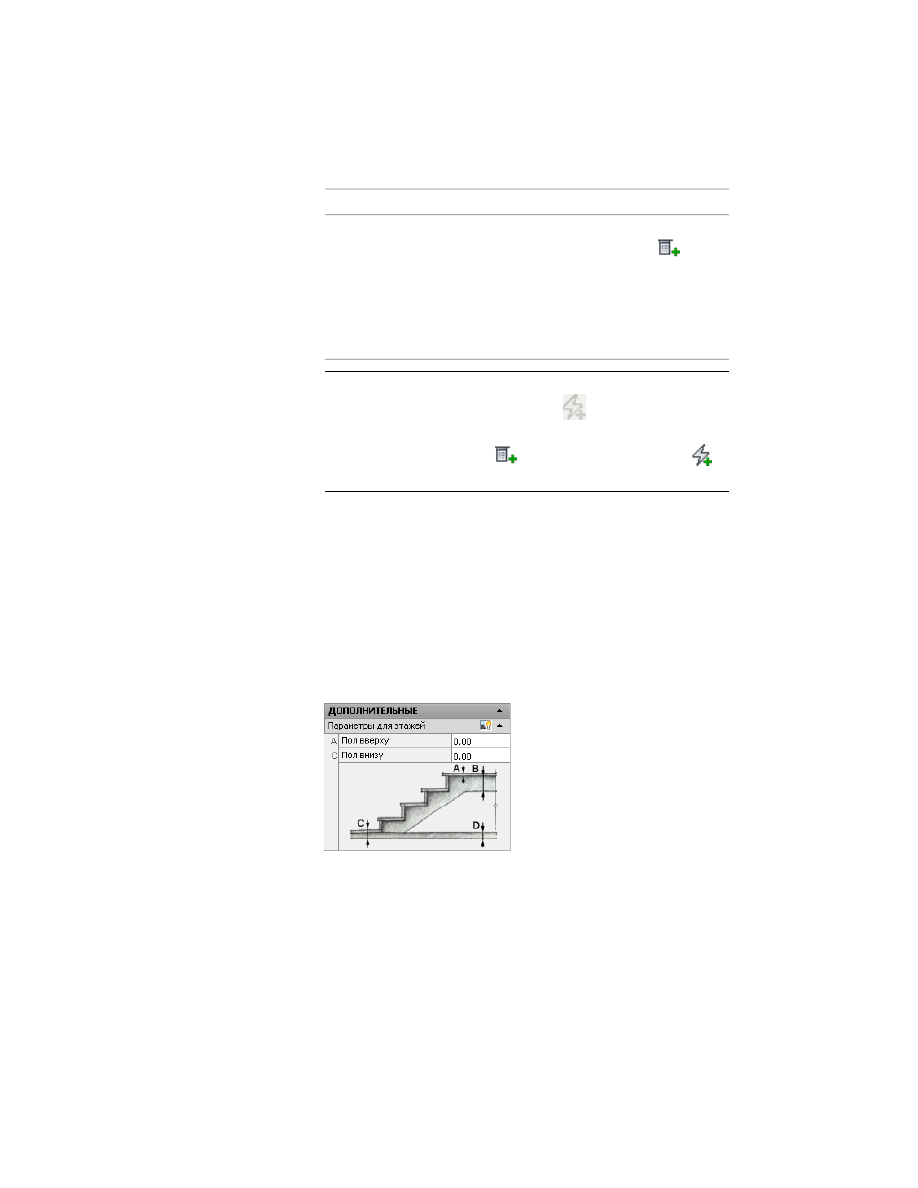

ПРИМЕЧАНИЕ

Если рядом с каким-либо полем диалогового окна

"Правила расчета" отображается значок

, то значение этого поля

не может быть изменено до тех пор, пока режим выбора значения

другого поля не изменится с

(задается пользователем) на

(автоматически).

Нажмите "OK".

Изменение параметров этажей для лестницы

Эта процедура используется для указания, как лестница взаимодействует с массивом
пола в начале и в конце лестничного пролета.

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Параметры для этажей".

2372 | Глава 27 Лестницы

Измените характеристики, определяющие способ сопряжения лестницы
с верхним и нижним массивами пола.

то...

Если требуется...

введите значение параметра "Пол
вверху".

задать толщину отделочного мате-
риала массива пола верхнего этажа
лестницы,

введите значение параметра "Пере-
крытие вверху".

задать глубину каркаса верхнего
массива пола,

введите значение параметра "Пол
внизу".

задать толщину отделочного мате-
риала массива пола нижнего этажа
лестницы,

введите значение параметра "Пере-
крытие внизу".

задать глубину каркаса нижнего
массива пола,

ПРИМЕЧАНИЕ

При этом ни лестница, ни косоуры не зависят от

параметров "Перекрытие вверху" и "Перекрытие внизу". Кроме того,
параметр "Пол вверху" не оказывает видимого воздействия на
лестницу. Параметр "Пол внизу" удлиняет или укорачивает любые
прикрепленные несущие конструкции. Оба этих значения влияют на
приблизительную высоту от пола до пола, если она отображается.

Автоматическая регулировка длины лестницы

Эта процедура используется для автоматической регулировки длины лестницы
посредством функции StairFit.

Если функция StairFit включена, длина лестницы регулируется в соответствии с
изменением высоты. Если эта функция отключена, подстройка длины лестницы под
изменения высоты не производится. Кроме того, значок подсказки отображается в
случае, если траектория лестницы имеет недостаточную длину для новой высоты.

Для всех вновь создаваемых лестниц функция StairFit включена. Для всех лестниц,
созданных в версиях более ранних, чем Autodesk Architectural Desktop 2004, функция
StairFit отключена.

Начертите лестничный пролет.

В командной строке введите

StairFit

Выберите лестничный пролет.

Автоматическая регулировка длины лестницы | 2373

Чтобы включить функцию StairFit, введите

, чтобы отключить функцию

StairFit, введите

Чтобы открыть палитру свойств, дважды щелкните на лестничном
пролете.

Задайте новую высоту лестницы.

На приведенном ниже чертеже представлен пример пролета
одномаршевой лестницы, для которой опция StairFit была включена
до и после изменения высоты.

Изменение высоты лестничного пролета при включенной опции StairFit

На приведенном ниже чертеже представлен пример пролета
одномаршевой лестницы, для которой опция StairFit была отключена
до и после изменения высоты.

2374 | Глава 27 Лестницы

AutoCAD Architecture 2011. Руководство пользователя (глава 25-28) - часть 8
