AutoCAD Architecture 2011. Руководство пользователя (глава 21-24)

подробную информацию см. в разделе

Об экранных компонентах и материалах двери

на стр. 2071.

Можно задать материалы, используемые при отображении следующих компонентов
стиля дверей:

■

Коробка

■

Притворный брус

■

Панель

■

Стекло

■

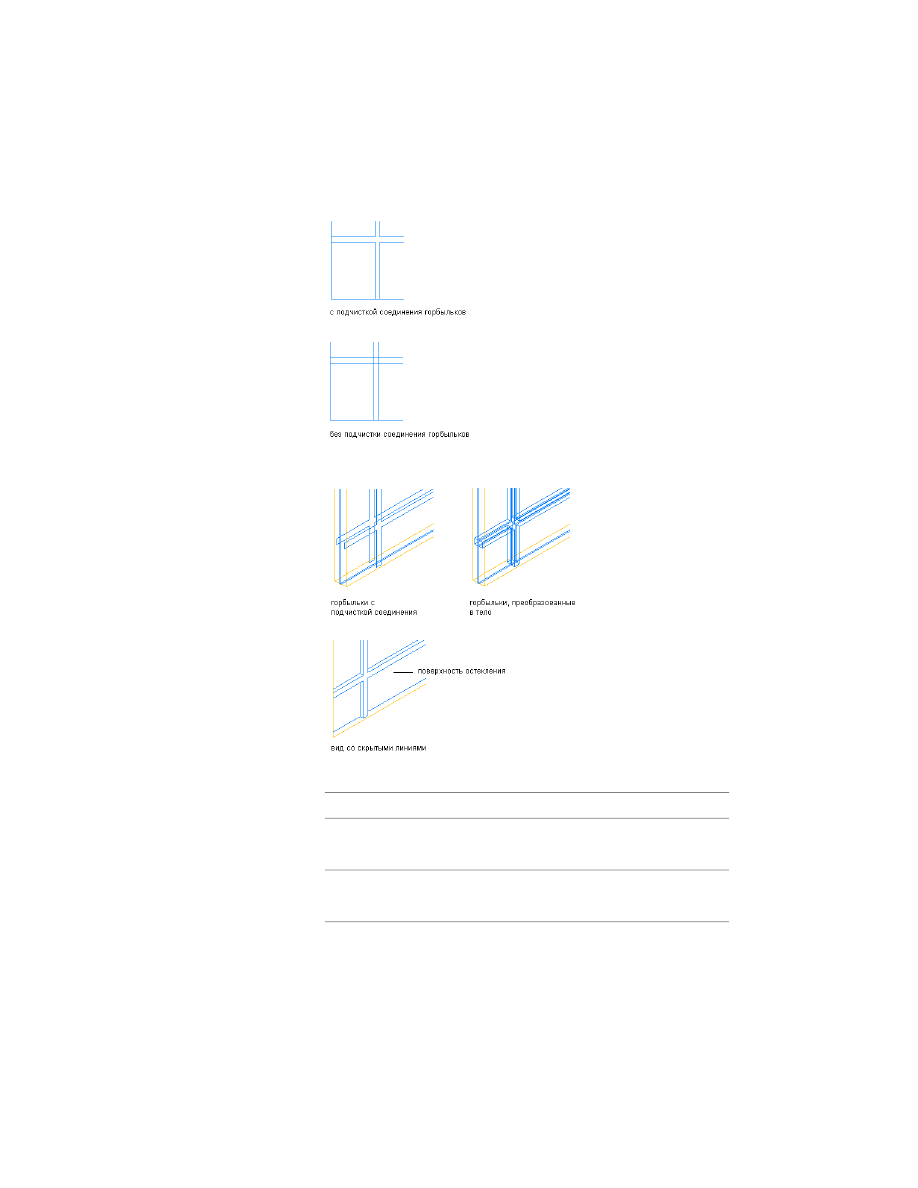

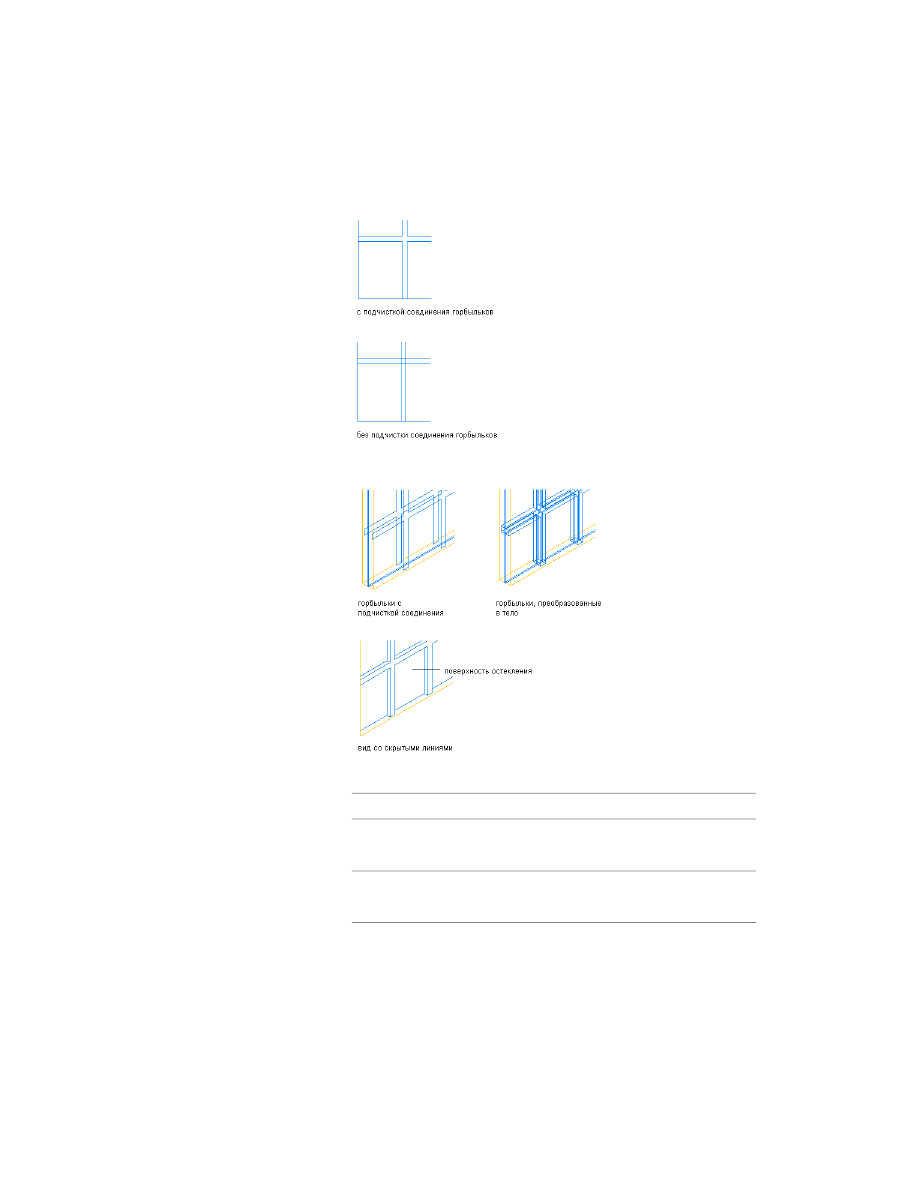

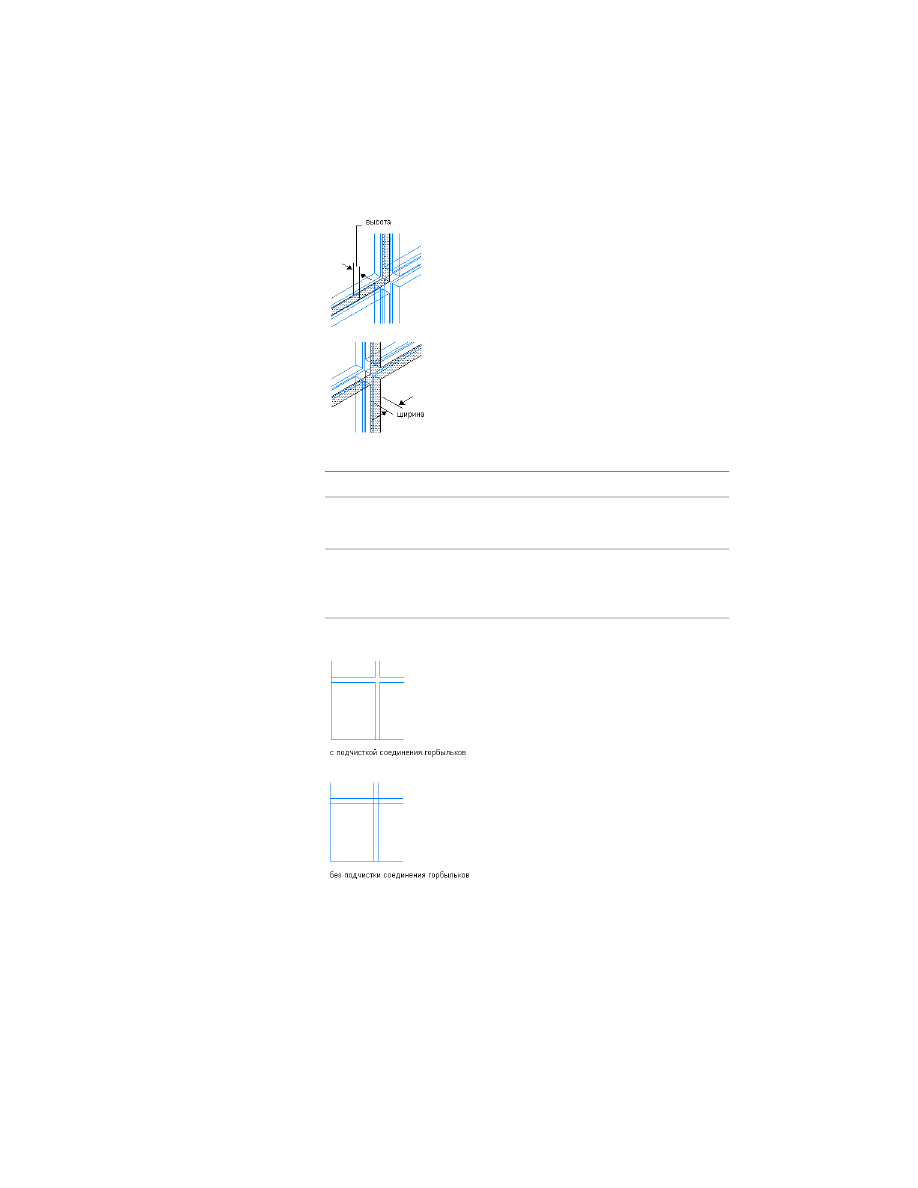

Горбылек

ПРИМЕЧАНИЕ

Если определение графических свойств компонента двери при

назначении материала не производится, то изменить графические свойства стиля
дверей можно согласно процедуре, описанной в

Указание графических свойств

стиля дверей

на стр. 2075.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите "По материалу" для любого компонента, которому необходимо
назначить материал, и нажмите "OK".

Если установка "По материалу" недоступна, отображение данного
компонента не может определяться материалом.

Перейдите на вкладку "Материалы".

Об экранных компонентах и материалах двери | 2073

Нажмите компонент, который необходимо изменить, и выберите другое
определение материала.

В текущем чертеже можно выбрать описание любого материала или,

нажав

, создать новое описание и назначить его какому-либо

компоненту.

ПРЕДУПРЕЖДЕНИЕ

Редактировать описания материалов в данном

диалоговом окне разрешается, но следует помнить, что любые
изменения, вносимые при этом в описание материала,
распространяются на все объекты, которым назначен данный
материал.

Нажмите "ОК".

Добавление классификаций в стиль дверей

Эта процедура используется для задания классификаций для описаний, применяемых
к стилю дверей.

Более подробную информацию о создании и применении описаний классификаций
см. в разделе

Определения классификации

на стр. 4169.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется изменить.

Перейдите на вкладку "Классификации".

По умолчанию для описаний классификаций используется настройка
"Не задана". Отсутствие описаний классификаций в списке означает
то, что к стилям дверей неприменимо ни одно из них.

Для каждого описания классификации выберите ту классификацию,
которую следует применить к текущему стилю дверей.

Нажмите "ОК".

2074 | Глава 24 Двери

Указание графических свойств стиля дверей

В большинстве случаев требуется, чтобы двери одного стиля на всем чертеже
выглядели единообразно. Этого можно добиться, задав для дверей каждого стиля
следующие графические свойства:

■

Слой, цвет и тип линий компонентов двери

■

Штриховку каждого компонента

■

Высоту секущей плоскости и характер отображения компонентов относительно
данной плоскости

■

Прочие конкретные данные, относящихся к графическому представлению двери,
например, форма размаха двери

С помощью материалов можно также управлять графическими свойствами
физических компонентов двери. К таким символическим компонентам, как
направление открывания двери, материалы неприменимы. Более подробную
информацию об использовании материалов дверей см. в разделе

Об экранных

компонентах и материалах двери

на стр. 2071.

Изменение слоя, цвета и типа линии компонентов двери

Эта процедура используется для изменения следующих свойств экранных
компонентов стиля дверей:

■

Видимость (включение или выключение экранного компонента)

■

По материалу (назначенный экранному компоненту материал определяет его
свойства слоя)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

Указание графических свойств стиля дверей | 2075

ПРИМЕЧАНИЕ

Вкладку "Отображение" палитры свойств также можно использовать

для изменения графических свойств экранного компонента выбранного объекта
в текущем экранном представлении. Более подробную информацию см. в разделе

Использование палитры свойств для изменения графических свойств

на стр. 849.

Следует иметь в виду, что если свойства экранных компонентов в стиле дверей
определяются при назначении материала, то для их изменения можно убрать
флажок "По материалу" или заменить назначенный материал на другой. Более
подробную информацию см. в разделе

Назначение материалов стилю дверей

на

стр. 2072.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите компонент, предназначенный для изменения, и выберите
другую настройку свойств.

Нажмите "ОК".

Включение назначения материалов в стиле дверей

Эта процедура используется для включения назначения материалов отдельным
экранным представлениям в стиле дверей.

Более подробную информацию об отображении компонентов двери с учетом
материалов см. в разделе

Об экранных компонентах и материалах двери

на стр. 2071.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

2076 | Глава 24 Двери

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линии".

Выберите "По материалу" для каждого компонента, управление которым
определяется материалом. Флажок "По материалу" для компонентов,
которым нельзя назначить материал, будет недоступен.

Если для экранного компонента установлен флажок "По материалу",
все остальные настройки диалогового окна становятся недоступными.
Поскольку после этого графические свойства берутся из описания
материала, то задать их непосредственно в графических свойствах стиля
дверей больше невозможно.

Нажмите "ОК".

Создание компонентов дверей с помощью пользовательских
блоков

Пользовательские блоки можно добавлять к компонентам, например арматуре дверей,
и к экранным компонентам, или заменять ими стандартные экранные компоненты.
Например, простое меньшее полотно двери можно заменить на пользовательское
шестипанельное дверное полотно, на котором должен отобразиться пользовательский
компонент. Для каждого экранного представления можно определить его
собственные, отличные от других, пользовательские блоки.

При добавлении пользовательского блока можно указать правила расположения и
масштабирования нового компонента. Каждый пользовательский блок также
отображается в списке компонентов графических свойств, что позволяет управлять
его слоем, цветом и типом линии. Более подробную информацию о добавлении
пользовательских блоков см. в разделе

Добавление компонентов в стиль дверей

на

стр. 2078.

Указание графических свойств стиля дверей | 2077

Для описания графических свойств пользовательского блока, созданного из
формообразующих элементов, можно использовать материалы, присвоенные
формообразующим элементам.

Следите за тем, чтобы для свойств объектов, используемых при создании
пользовательских блоков, был установлен параметр "ПоБлоку". В противном случае
управление данными объектами с помощью графических свойств станет
невозможным. Более подробную информацию о параметре "ПоБлоку" см. в разделе
"Управление сложными объектами с помощью слоев" справочной системы AutoCAD.

Добавление компонентов в стиль дверей

Эта процедура используется для добавления или редактирования компонентов
пользовательских блоков в экранных представлениях стилей дверей.

Создайте блок для компонента, который требуется добавить в стиль
дверей.

Создайте блок в плоскости двери, используемой для представления
стиля. Более подробную информацию см. в разделе

Создание

компонентов дверей с помощью пользовательских блоков

на стр. 2077.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Разверните вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости щелкните

Перейдите на вкладку "Прочие".

Выберите добавление или редактирование компонента блока.

то...

Если требуется...

нажмите "Добавить".

добавить новый компонент блока,

2078 | Глава 24 Двери

то...

Если требуется...

выберите редактируемый компо-
нент и нажмите "Редактировать".
Перейдите к этапу 11.

редактировать компонент существу-
ющего блока,

Нажмите "Выбрать блок".

Выберите необходимый блок и нажмите "ОК".

Укажите, нужно ли подогнать компонент блока по ширине, глубине и
высоте объекта или сохранить пропорцию

то...

Если требуется...

выберите "Ширина".

масштабировать блок по ширине
объекта,

выберите "Глубина".

масштабировать блок по глубине
объекта,

выберите "Высота".

масштабировать блок по высоте
объекта,

выберите "Сохранить пропорцию
XY".

равномерно масштабировать весь
блок, при котором масштабирова-
ние в одном направлении произво-
дится согласно другому критерию
масштабирования,

удалите все отметки в разделе
"Вписать".

масштабировать блок до его исход-
ного размера,

Укажите, надо ли создать зеркально отраженную копию блока в
направлении X,Y или Z.

то...

Если требуется...

выберите "Обратить по X".

создать зеркальную копию блока в
направлении

выберите "Обратить по Y".

создать зеркальную копию блока в
направлении

выберите "Обратить по Z".

создать зеркальную копию блока в
направлении

Указание графических свойств стиля дверей | 2079

Укажите значения

для точки вставки.

Укажите смещение точки вставки блока в направлениях

Укажите в качестве назначения компонента дверную коробку, меньшее
полотно или стекло.

то...

Если требуется...

щелкните "Коробка", а затем выбе-
рите "Внешний" или "Внутренний".

добавить блок на внутреннюю или
внешнюю сторону коробки,

нажмите "Меньшее полотно", а за-
тем выберите "Все" или "Номер".

добавить блок ко всем компонентам
меньшего полотна или к одному из
них,

После выбора параметра "Номер"
введите номер компонента.

нажмите "Остекление", а затем выбе-
рите параметр "Все" или "Номер".

добавить блок ко всем компонентам
остекления или к одному из них,

Выбрав "Номер", введите номер
компонента.

ПРИМЕЧАНИЕ

При выборе для

параметра "Вписать" значения
"Глубина" производится масшта-
бирование глубины до толщины
стекла. При выборе параметра
"Ограничить глубину толщиной
панели" выполняется масштаби-
рование до толщины дверной
панели.

Компоненты меньшего полотна и остекления на некоторых экранных
представлениях не отображаются.

Три раза нажмите "ОК".

Отключение пользовательских компонентов в стиле дверей

Эта процедура используется для отключения вывода пользовательских блоков в
стиле дверей.

Вывод блоков компонентов можно отключить без удаления из стиля.

2080 | Глава 24 Двери

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором необходимо отключить
вывод компонента двери, а затем выберите "Переопределение стиля".

При необходимости щелкните

Перейдите на вкладку "Прочие".

Выберите "Отключить пользовательские блоки".

Нажмите "ОК".

Удаление пользовательских компонентов из стиля дверей

Эта процедура используется для удаления компонентов из стиля дверей.

Под удалением блоков компонентов подразумевается их удаление из данного стиля.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, из которого необходимо удалить
компонент двери, а затем выберите "Переопределение стиля".

При необходимости щелкните

Указание графических свойств стиля дверей | 2081

Перейдите на вкладку "Прочие".

Выберите компонент для удаления и нажмите "Удалить".

Нажмите "ОК".

Отображение размаха двери прямой линией

Эта процедура используется для отображения прямой линии, обозначающей размах
двери в стиле дверей.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, направление открывания на котором
отображается в виде отрезка прямой линии, а затем выберите
"Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Выберите "Размах отображать прямой".

Нажмите "ОК".

Задание процента открытия двери на экранных
представлениях

Эта процедура используется для переопределения процента открытия двери в
экранном представлении стиля дверей. Например, на видах модели и фасада дверь
может отображаться закрытой, а на видах сверху - открытой.

2082 | Глава 24 Двери

ПРИМЕЧАНИЕ

Данный параметр переопределяет другие настройки процента

открытия двери. Если процент открытия задается таким способом, то значение
данного параметра, введенное на палитре свойств при добавлении или изменении
дверей, игнорируется.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, на котором нужно переопределить
процент открытия, а затем выберите "Переопределение стиля".

При необходимости щелкните

Перейдите на вкладку "Прочие".

Выберите "Переопределение процента открытия".

Введите значение процента открытия.

Нажмите "ОК".

Изменение параметров порога двери в стиле дверей

Эта процедура применяется для отображения на экранных представлениях порога
двери и изменения его размеров.

Экранные представления порогов можно включать в дополнение к экранным
представлениям дверей.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Указание графических свойств стиля дверей | 2083

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите "План порога", а затем "Переопределение стиля".

При необходимости щелкните

Перейдите на вкладку "Прочие".

В группе "Размеры порогов" введите значения длины и глубины порога.

Компонент А представляет собой сторону размаха двери. Компонент
В представляет собой другую сторону.

Перейдите на вкладку "Слой/Цвет/Тип линий".

В разделе "Видимость" щелкните значки, чтобы включить видимость.

Нажмите "ОК".

Изменение символа порога двери в стиле дверей

Эта процедура используется для указания в стиле дверей символа обозначения порога
в дверном проеме.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите "План порога", затем - "Переопределение стиля".

При необходимости щелкните

Перейдите на вкладку "Прочие".

Выберите тип символа, который собираетесь выводить на экран в
дверном проеме.

Перейдите на вкладку "Слой/Цвет/Тип линий".

В столбце "Видимость" щелкните значок включения видимости.

Нажмите "ОК".

2084 | Глава 24 Двери

Определение стиля двери как ограничивающего для
помещений с ассоциативными связями

Эта процедура используется для определения стиля двери, задающего параметры
ограничения для помещений с ассоциативными связями.

Если стиль двери задан как ограничивающий, то по умолчанию все двери, которым
назначен этот стиль, будут использоваться в наборе объектов для помещений с
ассоциативными связями. Более подробную информацию о помещениях с
ассоциативными связями см. в разделе

Формирование ассоциативных помещений

на стр. 3176.

При необходимости можно переопределить параметры ограничения со стиля дверей
на значение отдельной двери.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль дверей.

Перейти на вкладку "Основные".

Установите флажок "Объекты этого стиля могут выполнять роль
границы ассоциативных помещений".

Нажмите "ОК".

Подключение к стилю дверей примечаний и файлов

Эта процедура используется для ввода примечаний и подключения к стилю дверей
справочных файлов. Кроме того, подключенные к стилю справочные файлы можно
редактировать.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

Определение стиля двери как ограничивающего для помещений с ассоциативными связями | 2085

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Общие".

Для добавления описания к двери введите его текст в поле "Описание".

Нажмите "Примечания".

Чтобы добавить или отредактировать примечание, нажмите
"Примечания" и введите нужный текст.

Чтобы присоединить, отредактировать или отсоединить справочный
файл, выберите вкладку "Справочные документы":

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Отредактируйте текст пояс-
нения и нажмите "OK".

редактировать пояснение к файлу
ссылок,

нажмите дважды на имя файла
ссылки для запуска приложения. По

отредактировать файл ссылок,

окончании редактирования нажми-
те "ОК".

выберите имя файла, нажмите "Уда-
лить" и "OK".

отключить файл ссылки,

Нажмите "ОК".

Создание горбыльков в стиле дверей

Дверные горбыльки являются вторичными структурными элементами, образующими
несколько просветов в остеклении двери. В AutoCAD Architecture предусмотрен
удобный способ создания горбыльков в различными схемами сеток.

2086 | Глава 24 Двери

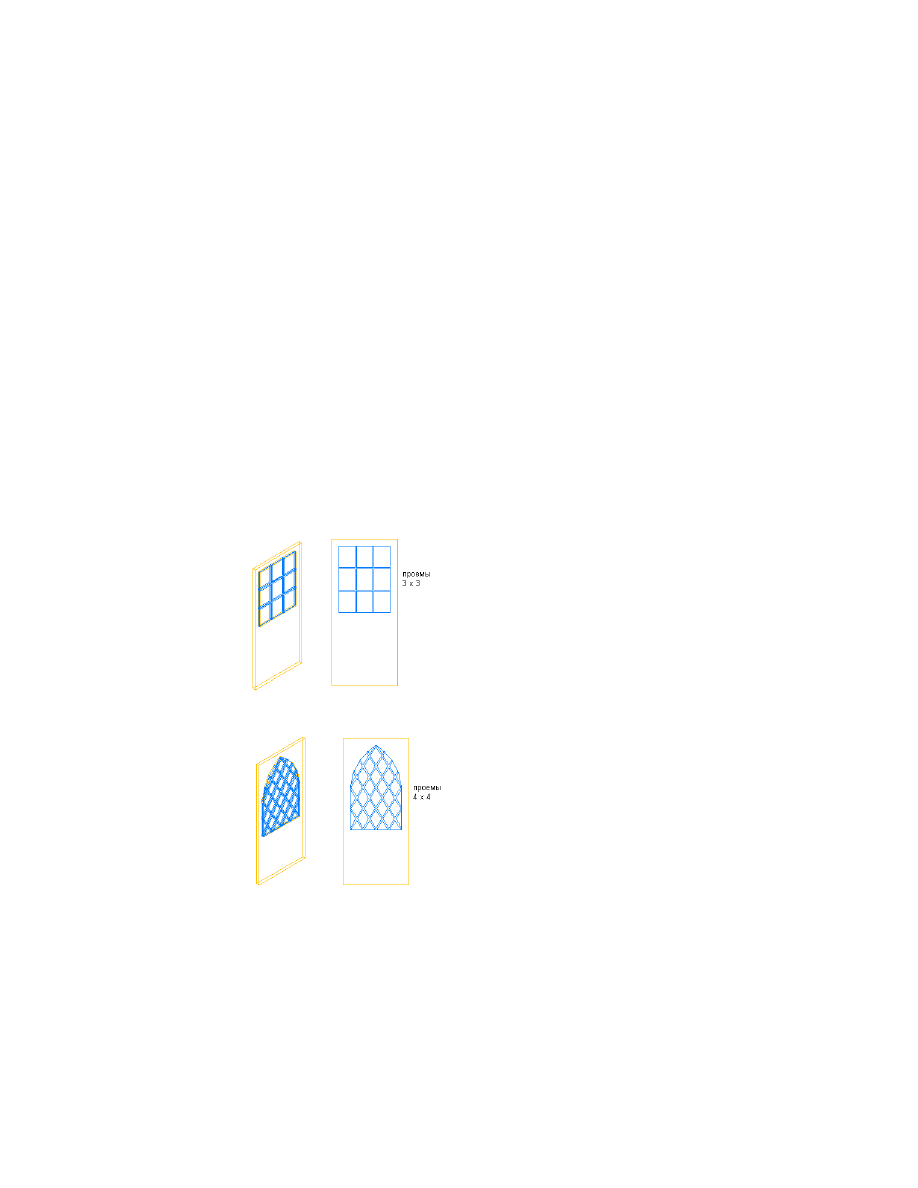

Ниже приведено несколько заранее созданных сеток дверных горбыльков, которые
можно отредактировать с созданием различных стилей:

■

"Прямоугольная"

■

"Ромбы"

■

"Прерия, 9 стекол"

■

"Прерия, 12 стекол"

■

"Звезда"

■

"Солнце"

Звездообразная и солнцеобразная схемы представляют собой сочетание
прямоугольника с верхней частью в форме половины или четверти круга с
радиальными горбыльками. Они могут применяться при остеклении двери с
использованием таких форм, как половина и четверть круга, а также при
использовании прямоугольных стекол. Несмотря на то, что остальные схемы являются
по большей части прямоугольными, их можно вписать в остекление полукруглой
формы. Путем создания профилей из полилиний можно создавать пользовательские
формы остекления и добавлять их в новый стиль дверей.

Компоненты дверных горбыльков

Обзор процесса: создание дверных горбыльков

Добавление горбыльков возможно при наличии в двери проема для остекления.
Образцы компонентов, входящие в состав данного приложения, включают в себя
несколько стилей дверей с остеклением, для которых предусмотрена возможность

Создание горбыльков в стиле дверей | 2087

добавления горбыльков. Наличие в стиле дверей остекления указывается в его
описании. Можно создавать стили дверей с пустым остекленным проемом, к которому
можно добавлять горбыльки.

Процесс создания стиля дверей с остеклением и горбыльками подразделяется на три
этапа:

Создайте в двери проем для добавления стекла и горбыльков.

Профиль создается с помощью двух концентрических полилиний, описывающих
форму двери и ее остекления.

Концентрические замкнутые полилинии профиля двери

Добавьте остекление в стиль дверей

Для того чтобы можно было выполнить остекление двери и добавить горбыльки
и профиль в стиль дверей, он должен иметь проем.

Стиль дверей, созданный из профиля

Добавьте горбыльки в стиль дверей.

2088 | Глава 24 Двери

Остекление двери с горбыльками

Создание проема для горбыльков двери

Эта процедура используется для создания профиля двери с проемом для остекления
и добавления горбыльков. Эта процедура - первый этап добавления горбыльков в
стили неостекленных дверей.

Профиль создается из концентрических замкнутых полилиний. Внешняя полилиния,
или очертание, становится формой двери, а внутренняя - проемом для остекления.
Для создания нескольких проемов следует добавить несколько внутренних
полилиний. Проемы для остекления должны полностью находиться внутри
полилинии, обозначающей форму двери. Размеры и формы всех полилиний
пропорциональны между собой, а также пропорциональны размерам и формам
отдельных дверей, созданных на основе данного стиля.

Построение таких полилиний может выполняться в любой области чертежа в любом
удобном масштабе по отношению к окончательному размеру двери и остекления.
Один из способов подгонки размеров полилиний к двери заключается в их
построении с привязкой к уже существующей двери и последующим сдвигом в
сторону.

Концентрические замкнутые полилинии профиля двери

Создание горбыльков в стиле дверей | 2089

Постройте концентрические замкнутые полилинии, обозначающие
дверь и остекление, к которому будет добавлена сетка горбыльков.

Выберите полилинии, нажмите правую кнопку мыши и выберите
"Преобразовать в"

➤

"Определение профиля".

Выберите самую удаленную от центра полилинию.

Введите

(добавить очертание).

Выберите внутреннюю полилинию.

Если необходимо добавить к профилю еще некоторое количество
проемов, повторите этапы 3 и 4.

Укажите точку вставки профиля.

Введите

(новый), затем введите имя профиля и нажмите "ОК".

О добавлении профиля в стиль дверей см. раздел

Добавление остекления в стиль

дверей

на стр. 2090.

Добавление остекления в стиль дверей

Эта процедура используется для создания стиля дверей с остеклением, к которым
добавляется сетка горбыльков.

На чертеже должен находиться профиль, определяющий стиль дверей и проем для
остекления двери. Более подробную информацию о создании такого профиля см. в
разделе

Создание проема для горбыльков двери

на стр. 2089.

Профиль двери с проемом для остекления

2090 | Глава 24 Двери

Стиль дверей, созданный из профиля

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

Создайте стиль дверей.

то...

Если требуется...

щелкните правой кнопкой "Стили
дверей", а затем выберите "Новый".

создать стиль со стандартными
свойствами,

щелкните правой кнопкой на стиле
дверей, подлежащем копированию,

создать стиль из существующего
стиля,

а затем выберите "Копировать".
щелкните правой кнопкой, а затем
выберите "Вставить".

Выберите новый стиль двери, щелкните правой кнопкой и выберите
"Переименовать".

Введите имя нового стиля дверей и нажмите

ENTER

Выберите новый стиль дверей.

Перейдите на вкладку "Правила проектирования".

В группе "Форма" нажмите "Использовать профиль" и выберите
профиль, определяющий стиль дверей с проемом для остекления.

Перейдите на вкладку "Стандартные размеры".

Добавьте в стиль новые размеры.

Более подробную информацию о добавлении в стиль дверей
стандартных размеров см. в разделе

Задание стандартных размеров в

стиле дверей

на стр. 2064.

Нажмите "ОК".

Создание горбыльков в стиле дверей | 2091

Теперь стиль двери содержит остекление. После этого можно добавить в стиль
горбыльки.

Добавление в стиль дверей прямоугольных или
ромбических горбыльков

Эта процедура используется для добавления в стиль дверей с остеклением
прямоугольных или ромбических горбыльков.

Добавление горбыльков заключается в редактировании графических свойств стиля
дверей для такого экранного представления, как "Модель" или "Фасад", на котором
должны отображаться горбыльки. Горбыльки могут добавляться на экранные
представления по отдельности. Горбыльки можно добавить на одно экранное
представление, а можно применить их ко всем экранным представлениям данного
стиля дверей. Блок горбыльков добавляется к компонентам остекления стиля дверей
в графических свойствах. Все блоки горбыльков становятся экранными компонентами
стиля дверей.

Прямоугольное остекление двери с прямоугольными горбыльками

Готическое остекление двери с ромбическими горбыльками

2092 | Глава 24 Двери

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

ПРИМЕЧАНИЕ

Чтобы можно было добавить горбыльки, стиль дверей

должен содержать остекление. Более подробную информацию о
добавлении остекления в стиль дверей см. в разделе

Добавление

остекления в стиль дверей

на стр. 2090.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости щелкните

Выберите вкладку "Горбыльки".

Нажмите "Добавить".

Введите имя блока горбыльков.

Если в стиле дверей имеется несколько компонентов остекления, то
укажите, добавлять ли горбыльки ко всем компонентам остекления
двери или только к одному из них.

то...

Если требуется...

в группе "Компонент остекления"
выберите "Все".

добавить горбыльки ко всем компо-
нентам остекления,

в группе "Компонент остекления"
выберите "Номер" и укажите поряд-

добавить горбыльки к отдельному
компоненту остекления,

ковый номер. Проемы нумеруются
против часовой стрелки, начиная с
нижнего левого угла.

Создание горбыльков в стиле дверей | 2093

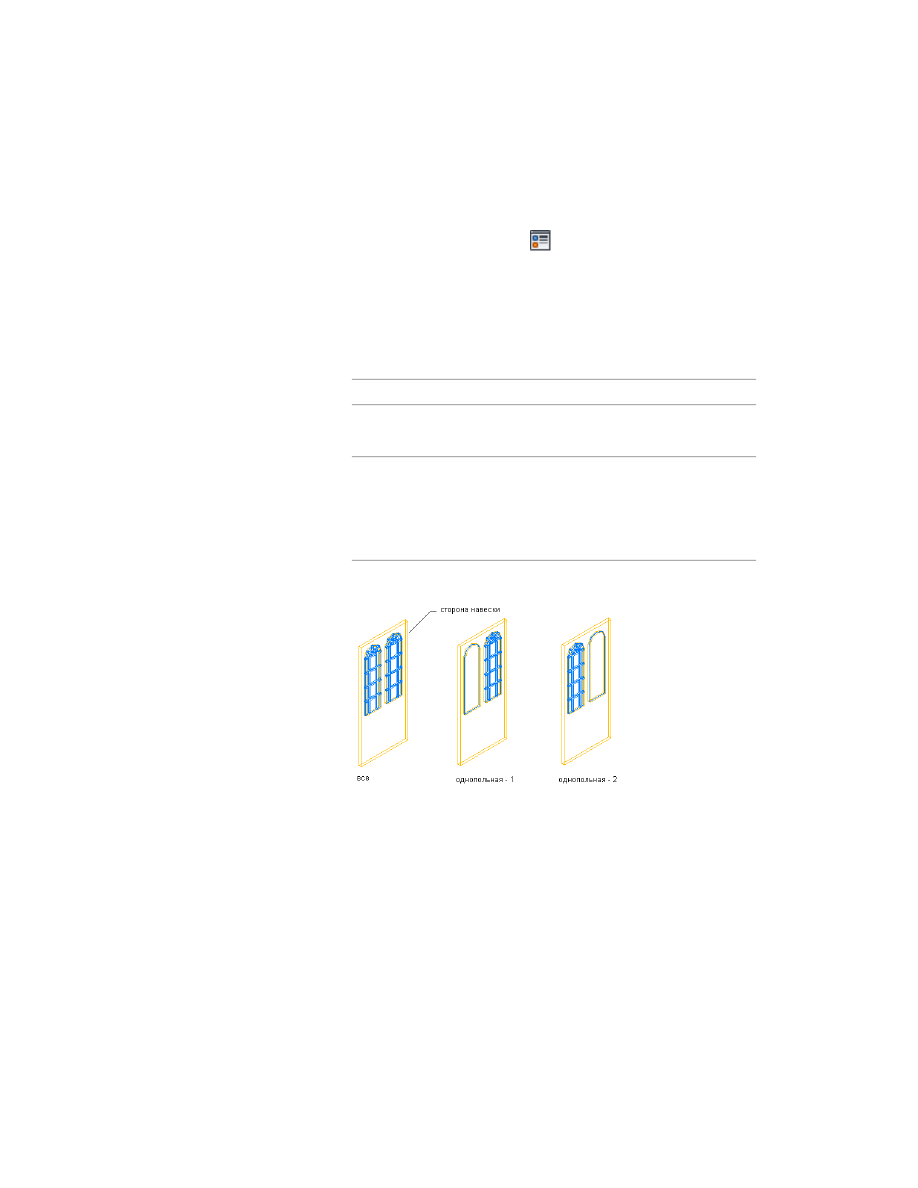

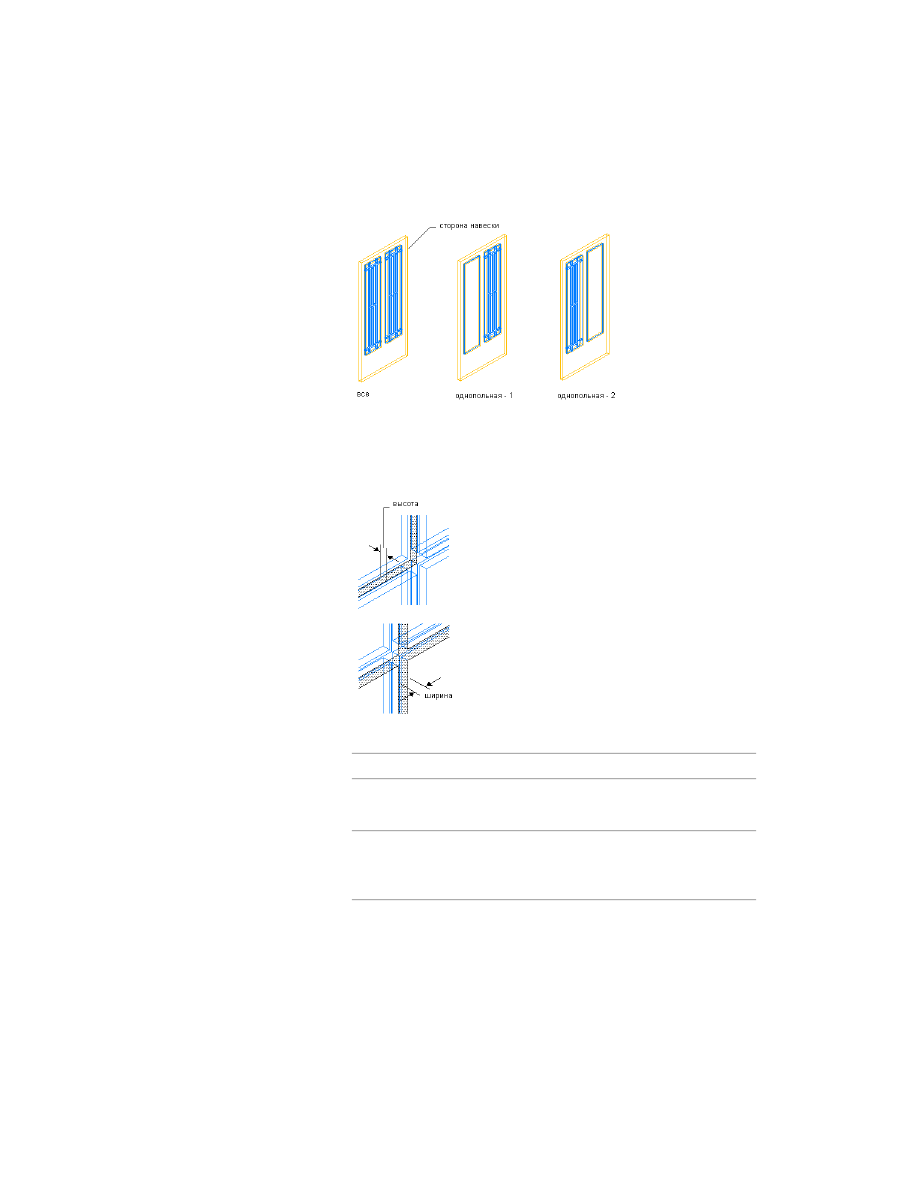

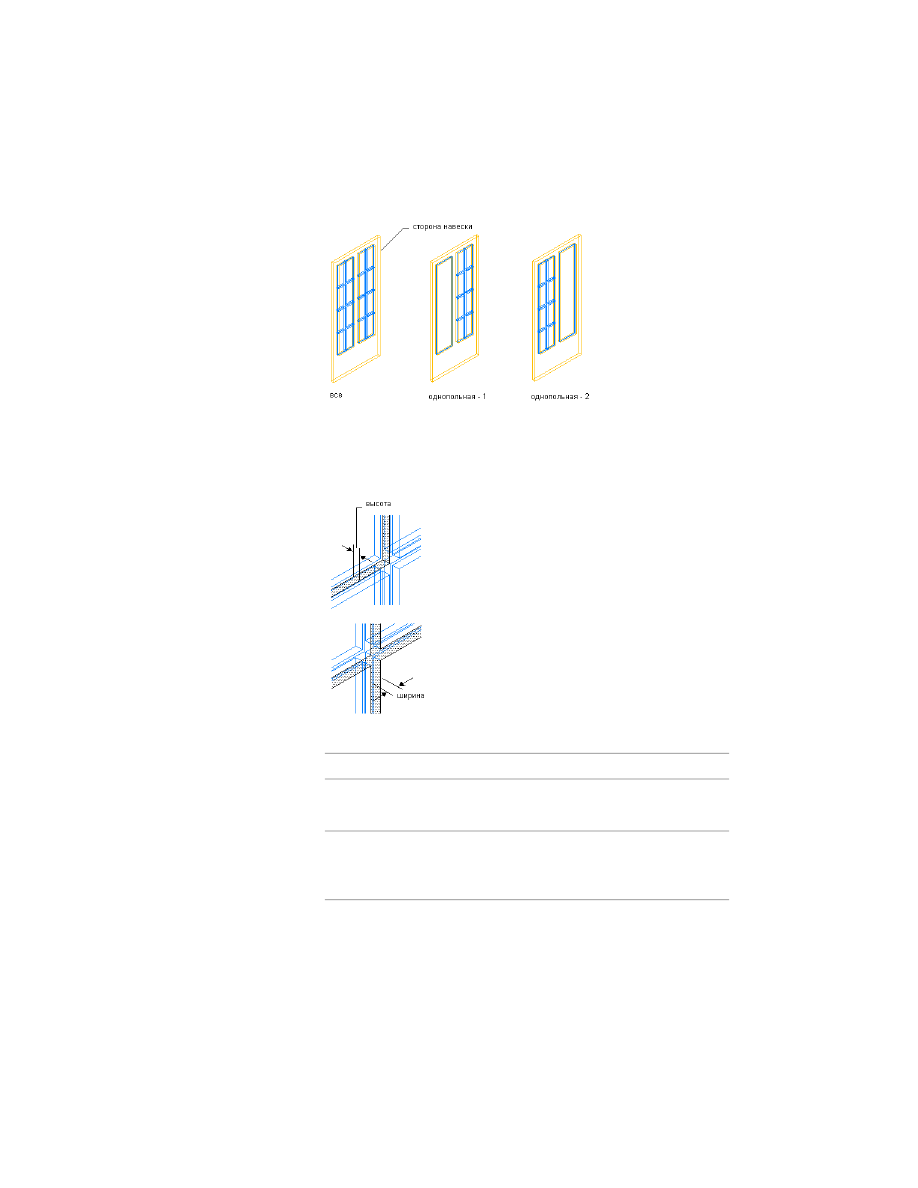

Горбыльки, добавленные ко всем компонентам остекления или одному из них

Введите значение ширины всех горбыльков.

Введите значение глубины всех горбыльков.

Указание ширины и глубины горбылька

Выполните подчистку пересечений горбыльков.

то...

Если требуется...

в поле "Горбыльки" укажите "Уда-
лить соединения".

преобразовать пересечения гор-
быльков в углы,

в поле "Горбыльки" укажите "Преоб-
разовать в корпусной элемент".

преобразовать все горбыльки в
единый корпусной элемент без со-
единений,

2094 | Глава 24 Двери

В поле "По высоте" укажите число рядов проемов в вертикальном
направлении.

В поле "По ширине" укажите число рядов проемов в горизонтальном
направлении.

Значения полей "По высоте" и "По ширине"

Нажмите "ОК".

Добавьте остальные горбыльки.

то...

Если требуется...

повторите данную процедуру с эта-
па 8.

добавить горбыльки к другому
компоненту остекления в стиле
дверей,

нажмите "ОК" и повторите данную
процедуру с этапа 8.

добавить горбыльки на другое
экранное представление,

выберите "Применять автоматиче-
ски для других экранных представ-

добавить горбыльки на все экран-
ные представления выбранного
стиля дверей,

лений" и "Переопределения объек-
та".

По завершении добавления горбыльков в стиль дверей трижды нажмите
"ОК".

После добавления в стиль дверей блока горбыльков можно назначить ему материал,
например деревянный переплет, а также задать графические свойства, например
цвет и тип линии. Более подробную информацию см. в разделах

Назначение

материалов стилю дверей

на стр. 2072 и

Изменение слоя, цвета и типа линии

компонентов двери

на стр. 2075.

2096 | Глава 24 Двери

Добавление в стиль дверей декоративных горбыльков с
проемами

Эта процедура используется для добавления в стиль дверей с остеклением
декоративных горбыльков с 9 или 12 проемами.

Добавление горбыльков заключается в редактировании графических свойств стиля
дверей для таких экранных представлений, как "Модель" или "Фасад", на которых
должны отображаться горбыльки. Горбыльки могут добавляться на экранные
представления по отдельности. Горбыльки можно добавить на одно экранное
представление, а можно применить их ко всем экранным представлениям данного
стиля дверей. Блок горбыльков добавляется к компонентам остекления стиля дверей
в графических свойствах. Все блоки горбыльков становятся экранными компонентами
стиля дверей.

Прямоугольное остекление двери с декоративными горбыльками с 9 проемами

Прямоугольное остекление двери с декоративными горбыльками с 12 проемами

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

Создание горбыльков в стиле дверей | 2097

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

ПРИМЕЧАНИЕ

Чтобы можно было добавить горбыльки, стиль дверей

Добавление

остекления в стиль дверей

на стр. 2090.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости щелкните

Выберите вкладку "Горбыльки".

Нажмите "Добавить".

Введите имя блока горбыльков.

то...

Если требуется...

в группе "Компонент остекления"
выберите "Все".

добавить горбыльки ко всем компо-
нентам остекления,

в группе "Компонент остекления"
выберите "Номер" и укажите поряд-

добавить горбыльки к отдельному
компоненту остекления,

ковый номер. Проемы нумеруются
против часовой стрелки, начиная с
нижнего левого угла.

2098 | Глава 24 Двери

Горбыльки, добавленные ко всем компонентам остекления или одному из них

Введите значение ширины всех горбыльков.

Введите значение глубины всех горбыльков.

Указание ширины и глубины горбылька

Выполните подчистку пересечений горбыльков.

то...

Если требуется...

в поле "Горбыльки" укажите "Уда-
лить соединения".

преобразовать пересечения гор-
быльков в углы,

в поле "Горбыльки" укажите "Преоб-
разовать в корпусной элемент".

преобразовать все горбыльки в
единый корпусной элемент без со-
единений,

Создание горбыльков в стиле дверей | 2099

Задание подчистки соединений горбылька

Преобразование горбыльков в тело

В группе "Проемы" выберите схему сетки.

то...

Если требуется...

выберите для параметра "Схема"
значение "Прерия - 9 элементов".

использовать декоративную схему
с 9 проемами,

выберите для параметра "Схема"
значение "Прерия - 12 элементов".

использовать декоративную схему
с 12 проемами,

2100 | Глава 24 Двери

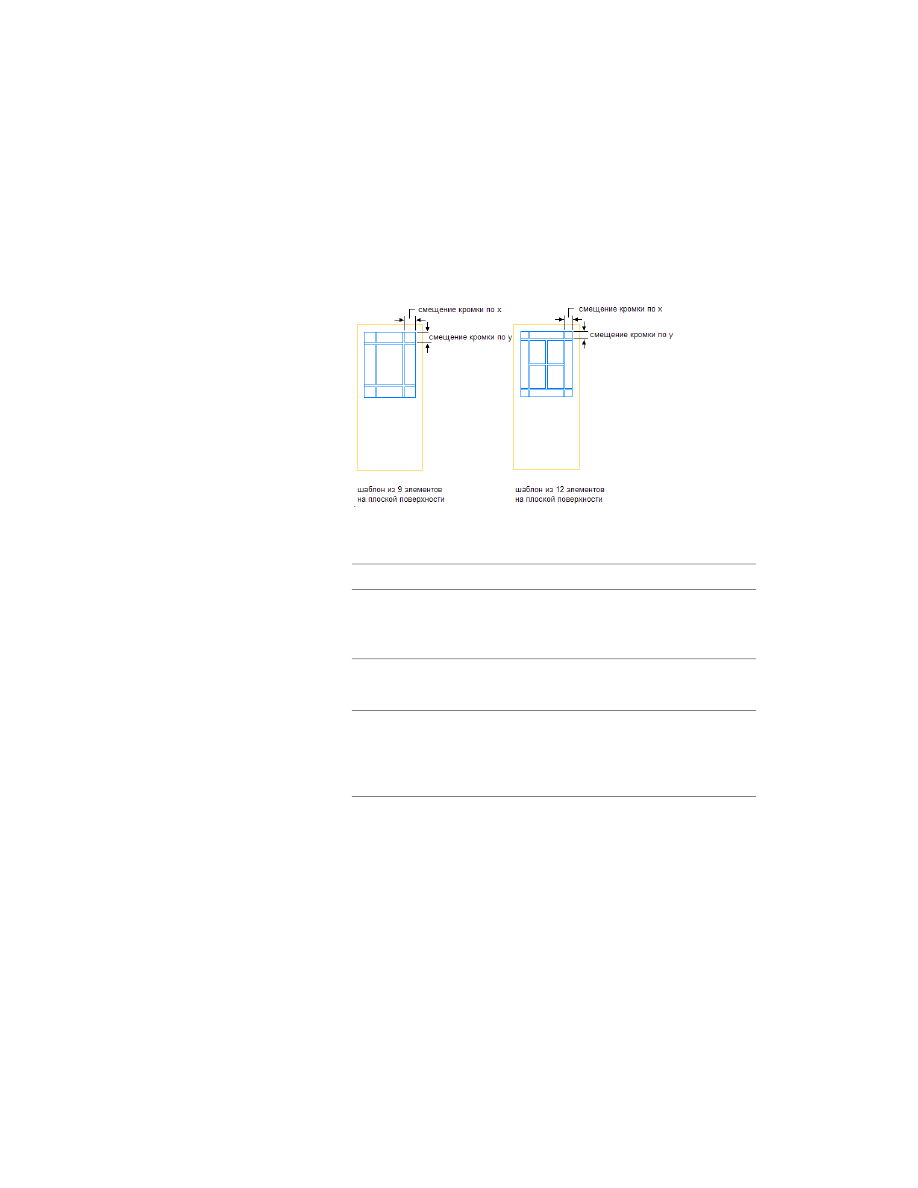

Чтобы указать горизонтальное смещение горбыльков от кромок
остекления, введите значение параметра "Смещение кромки по X".

Чтобы указать вертикальное смещение горбыльков от кромок
остекления, введите значение параметра "Смещение кромки по Y".

Задание смещений кромок по Х и Y

Нажмите "ОК".

Добавьте остальные горбыльки.

то...

Если требуется...

повторите данную процедуру с эта-
па 8.

добавить горбыльки к другому
компоненту остекления в стиле
дверей,

нажмите "ОК" и повторите данную
процедуру с этапа 8.

добавить горбыльки на другое
экранное представление,

выберите "Применять автоматиче-
ски для других экранных представ-

добавить горбыльки на все экран-
ные представления выбранного
стиля дверей,

лений" и "Переопределения объек-
та".

По завершении добавления горбыльков в стиль дверей трижды нажмите
"ОК".

Назначение

материалов стилю дверей

на стр. 2072 и

Изменение слоя, цвета и типа линии

компонентов двери

на стр. 2075.

Создание горбыльков в стиле дверей | 2101

Добавление в стиль дверей звездообразной схемы
горбыльков

Эта процедура предназначена для добавления в стиль дверей с остеклением
горбыльков по звездообразной схеме.

Полукруглое остекление двери с звездообразными горбыльками

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните списки "Архитектурные объекты" и "Стили дверей".

ПРИМЕЧАНИЕ

Или можно выбрать дверь, щелкнуть вкладку

"Дверь"

➤

панель "Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Стили дверей"

Выберите стиль, который требуется отредактировать.

ПРИМЕЧАНИЕ

Чтобы можно было добавить горбыльки, стиль дверей

Добавление

остекления в стиль дверей

на стр. 2090.

Перейдите на вкладку "Графические свойства".

2102 | Глава 24 Двери

Выберите экранное представление для отображения изменений и
нажмите "Переопределение стиля".

При необходимости щелкните

Выберите вкладку "Горбыльки".

Нажмите "Добавить".

Введите имя блока горбыльков.

то...

Если требуется...

в группе "Компонент остекления"
выберите "Все".

добавить горбыльки ко всем компо-
нентам остекления,

в группе "Компонент остекления"
выберите "Номер" и укажите поряд-

добавить горбыльки к отдельному
компоненту остекления,

ковый номер. Проемы нумеруются
против часовой стрелки, начиная с
нижнего левого угла.

Горбыльки, добавленные ко всем компонентам остекления или одному из них

Введите значение ширины всех горбыльков.

Введите значение глубины всех горбыльков.

Создание горбыльков в стиле дверей | 2103

Указание ширины и глубины горбылька

Выполните подчистку пересечений горбыльков.

то...

Если требуется...

в поле "Горбыльки" укажите "Уда-
лить соединения".

преобразовать пересечения гор-
быльков в углы,

в поле "Горбыльки" укажите "Преоб-
разовать в корпусной элемент".

преобразовать все горбыльки в
единый корпусной элемент без со-
единений,

Задание подчистки соединений горбылька

2104 | Глава 24 Двери

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 18
