AutoCAD Architecture 2011. Руководство пользователя (глава 21-24)

то...

Если требуется…

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Нажмите "ОК" два раза.

Редактирование объектов, закрепленных в
оконной/дверной сборке

При назначении для ячейки оконной/дверной сборки заполнения, содержащего
такой объект, как окно или дверь, этот объект можно редактировать независимо от
самой оконной/дверной сборки. Например, можно в оконной/дверной сборке выбрать
дверь и отредактировать ее свойства. Можно отредактировать параметры якоря для
двери, чтобы изменить ориентацию двери и выровнять или сместить дверь по
отношению к оконной/дверной сборке.

Также можно перемещать объекты из одной ячейки в другую или отключать якорь
объекта таким образом, чтобы можно было перемещать объект независимо от
оконной/дверной сборки.

При перемещении или освобождении объекта, а также при редактировании его
свойств, создается отклонение назначения заполнения для ячеек в стиле
оконной/дверной сборки. По умолчанию такие отклонения (за исключение
освобождения) разрешено сохранять в чертеже при повторном применении стиля
к оконной/дверной сборке. Если же при повторном применении стиля
оконной/дверной сборки требуется переопределить такие отклонения, следует
отключить флажок опции "Разрешить отклонения от определения элемента
заполнения", расположенной в таблице "Якорь" палитры свойств объекта. Для
основных объектов данная опция включена.

Изменение ориентации объекта, закрепленного в
оконной/дверной сборке

Эта процедура используется для изменения с помощью ручек ориентации объекта,
закрепленного в оконной/дверной сборке.

Редактирование объектов, закрепленных в оконной/дверной сборке | 1977

Выберите в оконной/дверной сборке объект, ориентацию которого
требуется изменить.

Щелкните соответствующую ручку "Обратить", чтобы изменить
направление объекта по оси

или

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке

"Дверная/оконная сборка"

➤

панели "Редактирование"

➤

"Обратить

или на вкладке "Дверная/оконная сборка"

➤

панели

"Редактирование"

➤

"Обратить Y"

Ориентацию объекта также можно изменить и по оси

, для этого

используется таблица "Якорь" в палитре свойств объекта.

Изменение привязки объекта, закрепленного в
оконной/дверной сборке

Эта процедура используется для изменения привязки объекта, закрепленного в
оконной/дверной сборке.

Дважды щелкните на объекте в оконной/дверной сборке.

На палитре свойств разверните список "Местоположение" и выберите
"Якорь".

Щелкните "Разрешить отклонения от определения элемента
заполнения".

Выберите новую привязку для объекта.

Более подробные сведения см. в разделе

Задание привязки для

заполнения оконной и дверной сборки

на стр. 1869.

Нажмите "ОК".

Изменение смещения объекта, закрепленного в
оконной/дверной сборке

Эта процедура используется для изменения смещения объекта, закрепленного в
оконной/дверной сборке.

Дважды щелкните на объекте в оконной/дверной сборке.

1978 | Глава 22 Оконные и дверные сборки

На палитре свойств разверните список "Местоположение" и выберите
"Якорь".

Выберите "Разрешить отклонения от определения элемента заполнения".

Задайте для объекта новое значение смещения.

Более подробные сведения см. в разделе

Задание смещения для

заполнения оконной/дверной сборки

на стр. 1870.

Нажмите "ОК".

Обмен двух объектов, закрепленных в оконной/дверной
сборке

При заполнении ячейки оконной/дверной сборки таким объектом, как дверь или
окно, можно заменить такой объект другим объектом, также входящим в
оконную/дверную сборку.

Выберите один из объектов в дверной/оконной сборке, дважды
щелкните кнопкой мыши и выберите "Якорь заполнения"

➤

"Поменять

объекты".

Выберите объект, на который требуется поменять первый объект.

Освобождение объекта, закрепленного в оконной/дверной
сборке

При заполнении ячейки оконной/дверной сборки таким объектом, как окно или
дверь, этот объект закрепляется в оконной/дверной сборке якорем. Пока якорь на
месте, при перемещении оконной/дверной сборки объект также перемещается, при
удалении оконной/дверной сборки объект тоже удаляется. Если требуется переместить
или удалить объект независимо от оконной/дверной сборки, нужно с такого объекта
снять якорь.

ПРИМЕЧАНИЕ

Также можно переместить или удалить объект с помощью изменения

определений элемента для ячейки, содержащей данный объект. Более подробные
сведения см. в разделе

Задание заполнения для ячеек оконной и дверной сборки

на стр. 1865.

■

Выберите один из объектов в дверной/оконной сборке, щелкните на вкладке

"Дверная/оконная сборка"

➤

панели "Якорь"

➤

"Освободить"

Редактирование объектов, закрепленных в оконной/дверной сборке | 1979

AD-полигоны

AD-полигон представляет собой двумерный (2D) объект-площадь, который может использоваться
как заполнение структур, это могут быть навесные стены и разметочные сетки. Чтобы сделать эти
объекты полезными для концептуальной визуализации, можно использовать экранное представление
"Полная палитра цветов", присваивая сплошную заливку для кромок и внутренних участков
AD-полигонов.

AD-полигоны

AD-полигон представляет собой двумерный (2D) объект площадь, который может
использоваться как заполнение структур, это могут быть навесные стены и разметочные
сетки. Чтобы сделать эти объекты полезными для концептуальной визуализации,
можно использовать экранное представление "Полная палитра цветов", присваивая
сплошную заливку для кромок и внутренних участков AD-полигонов.

AD-полигоны и навесные стены

Навесные стены обеспечивают структуру для вставки таких объектов, как панели, окна
и двери. Навесные стены можно использовать для моделирования следующих структур:

■

Навесных стен большого размера

■

Витрин с компонентами

■

Сборок дверей и окон пользовательских форм

В AutoCAD Architecture объект навесная стена состоит из одной и более сеток. Каждая
сетка содержит ячейки, которые могут быть заполнены панелями или другим объектом,
например окном или дверью. AD-полигоны идеально подходят для создания панельных
заполнений для навесных стен.

1981

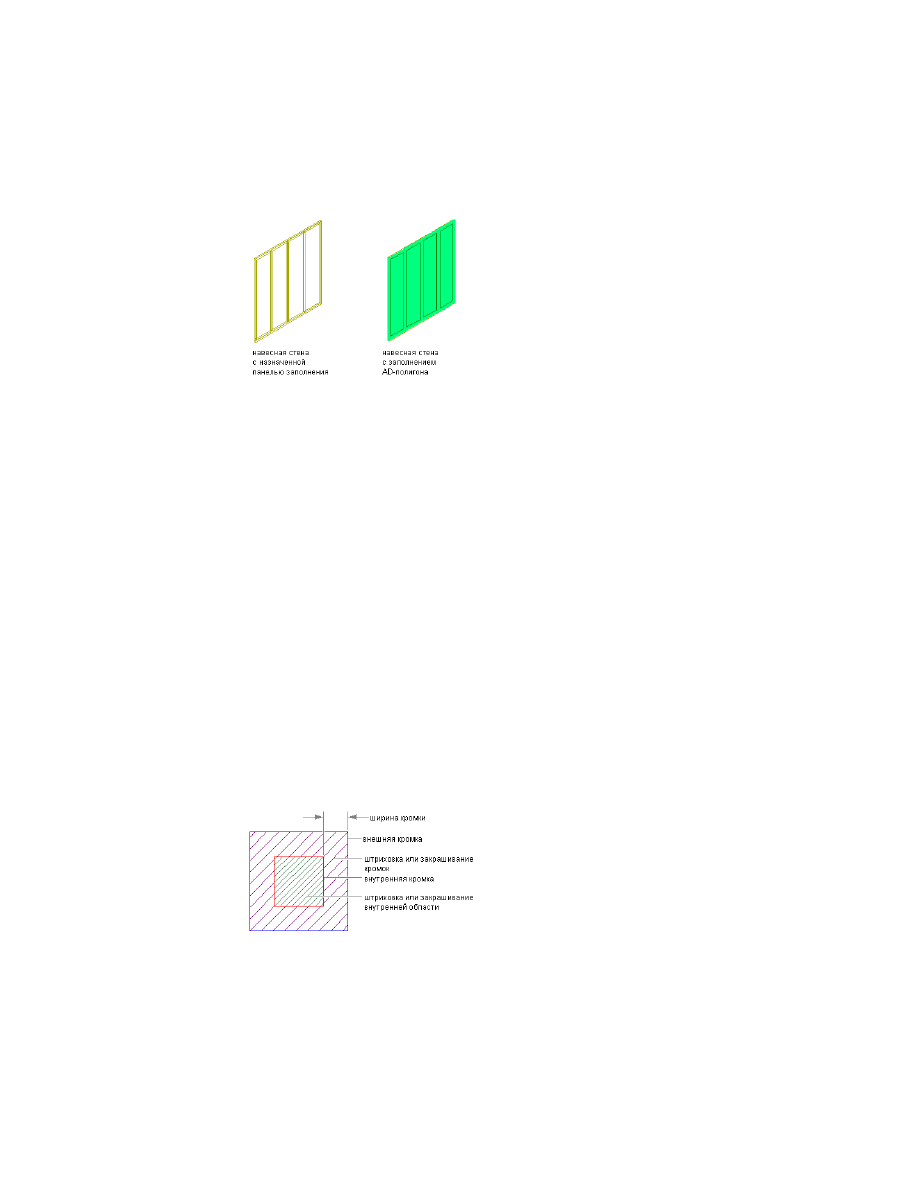

Навесная стена с присвоением заполнения в виде AD-полигона

Навесная стена может состоять из блоков навесных стен. Блоки навесных стены
аналогичны навесным стенам за исключением того, что ячейки сетки могут содержать
только панельные заполнения, а не объекты. Блоки навесных стен предназначены
для представления комплексных элементов, которые повторяются внутри основной
навесной стены. AD-полигоны можно использовать для заполнения сеток в блоке
навесной стены.

Образцы плитки и мощения

AD-полигоны можно использовать для создания сложных образцов мощения и

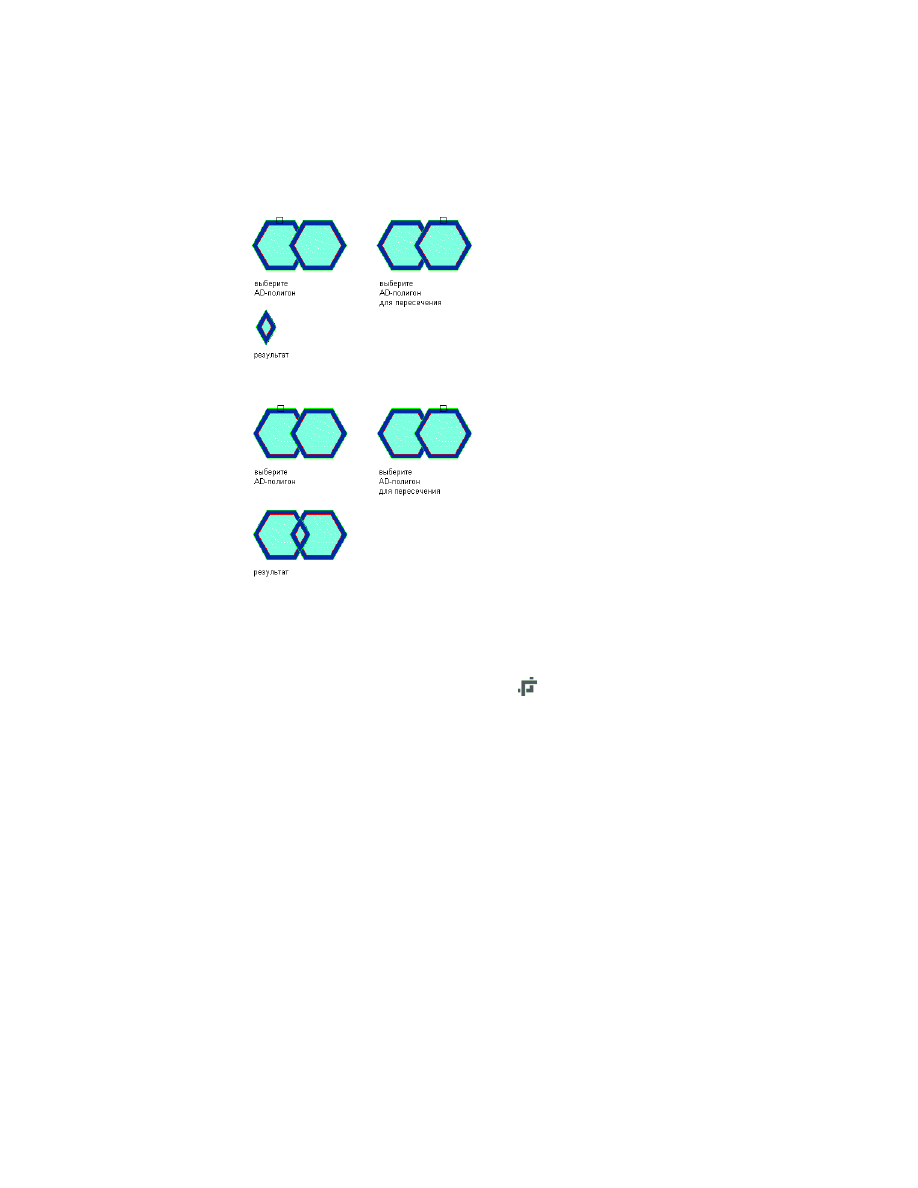

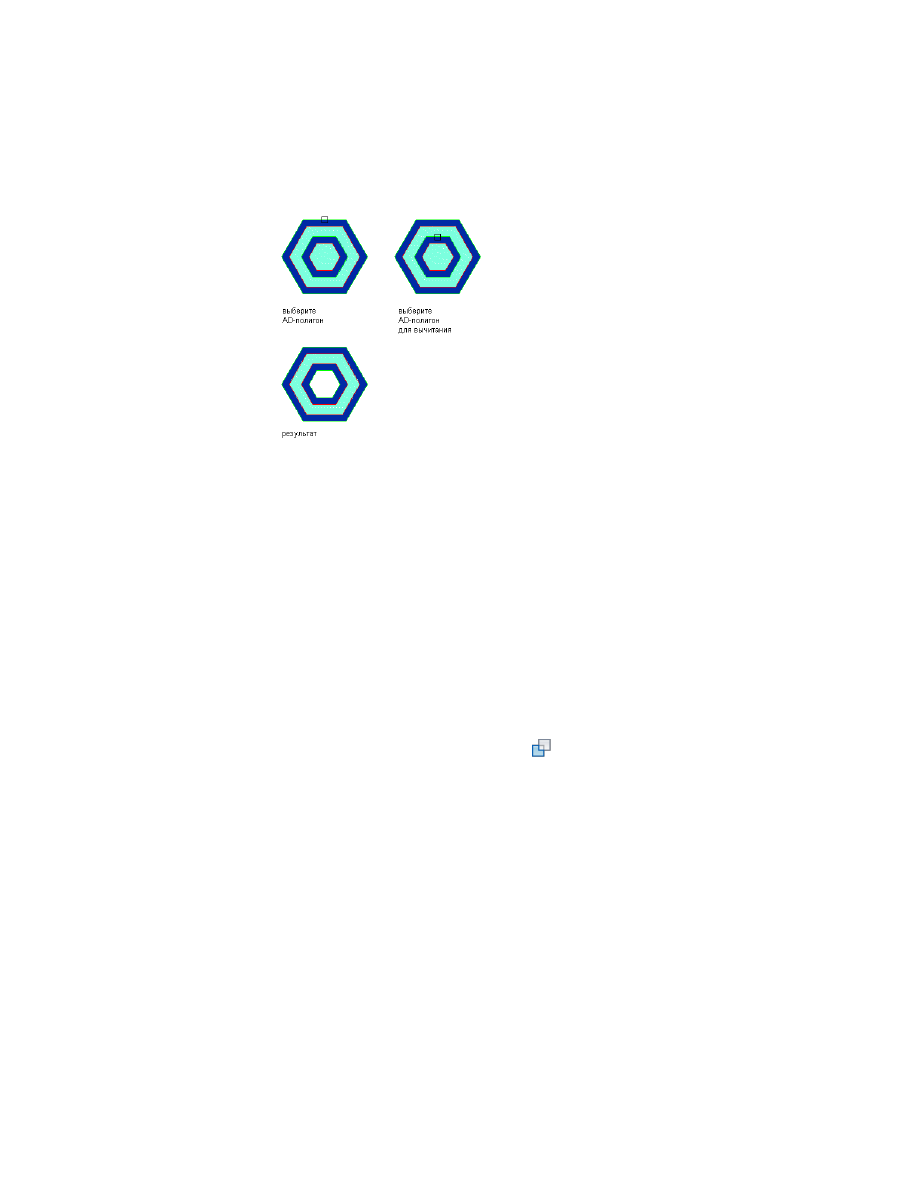

укладки плитки на чертеже. Используя функции присоединения, вычитания,

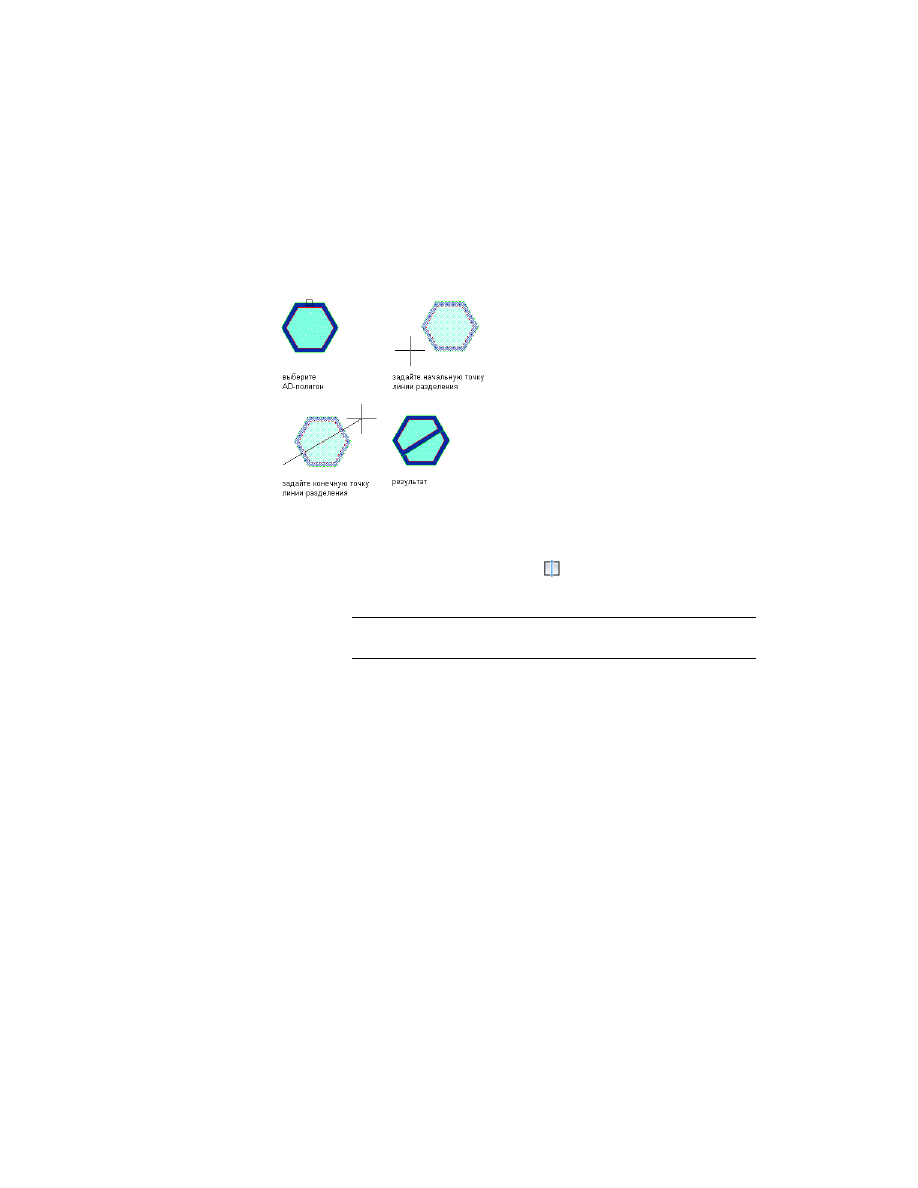

отсечения и разделения AD-полигонов и создавая AD-полигоны из профилей и
полилиний, можно создавать сложные и нестандартные очертания полигонов.
Добавляя кромки и образцы штриховки для AD-полигонов, можно отобразить
реальный вид плитки и мощения.

Компоненты стиля AD-полигонов

Можно использовать стили AD-полигонов для определения вида и толщины кромок
полигона. Кромки можно использовать для отображения каркасов с панелями
заполнения или для отображения тени. Каркасы могут иметь разные размеры с
разной шириной отбрасываемой тени вдоль кромок. При визуализации навесной
стены можно описать различные углы падения света с различной шириной кромок.

Компоненты AD-полигонов

1982 | Глава 23 AD-полигоны

Конвертирование сложной полилинии в AD-полигон

Отображение полной палитры цветов

AD-полигоны имеют экранное представление в виде полной палитры цветов. При
прикреплении AD-полигонов в качестве панелей заполнения для навесных стен,
можно использовать экранное представление "Полная палитра цветов" для создания
концептуальной визуализации навесной стены.

Использование инструментов AD-полигона для
создания AD-полигонов

Палитры, предоставляемые AutoCAD Architecture, позволяют быстро разместить
AD-полигоны путем выбора инструмента AD-полигонов со специальным стилем
AD-полигона и другими определенными заранее свойствами. Данный инструмент
можно использовать со всеми его стандартными параметрами или изменить любое
свойство, не управляемое стилем. Можно также использовать инструменты
AD-полигона для создания новых AD-полигонов, применяя свойства инструментов
к имеющимся замкнутым полилиниям.

Инструмент AD-полигон включен в каталог инструментов AutoCAD Architecture,
поставляемых вместе с Библиотекой компонентов. Подробнее о Библиотеке
компонентов см.

Обзор Библиотеки компонентов

на стр. 151.

Заказные палитры, созданные вашим администратором САПР или другими
пользователями, также могут содержать инструменты AD-полигонов со стилями и
свойствами, определяемыми вашими проектами или стандартами организации.

Создание AD-полигона

Эта процедура используется для создания AD-полигона.

AD-полигон формируется из сегментов прямой линии. AD-полигон должен иметь
минимум три стороны и не должен пересекать сам себя. Выбираемый стиль позволяет
контролировать ширину и привязку кромок AD-полигона. Привязка определяет,

1984 | Глава 23 AD-полигоны

будут ли кромки отображаться внутри, снаружи или сходиться на вершинах
AD-полигона.

Нажмите кнопку вкладки "Главная"

➤

панели

"Рисование"

➤

раскрывающегося списка "Формы"

➤

"AD-полигон"

Можно также открыть инструментальную палитру с инструментом
"AD-полигон" и выбрать этот инструмент.

Чтобы использовать инструмент AD-полигона, поставляемый каталогом
"Инструменты" AutoCAD Architecture, откройте Библиотеку
компонентов и перейдите в меню "Вспомогательные средства" в
каталоге, а затем перетащите AD-полигон в область рисования. Более
подробную информацию об использовании инструмента каталога см.
в разделе

Применение инструментов в рабочем пространстве AutoCAD

Architecture 2011

на стр. 194.

Укажите начальную точку AD-полигона.

Укажите следующие точки, определяющие AD-полигон.

ПРИМЕЧАНИЕ

Необходимо указать достаточно точек, чтобы

сформировать, по крайней мере, три стороны AD-полигона.

Введите

(закрыть), чтобы закрыть AD-полигон.

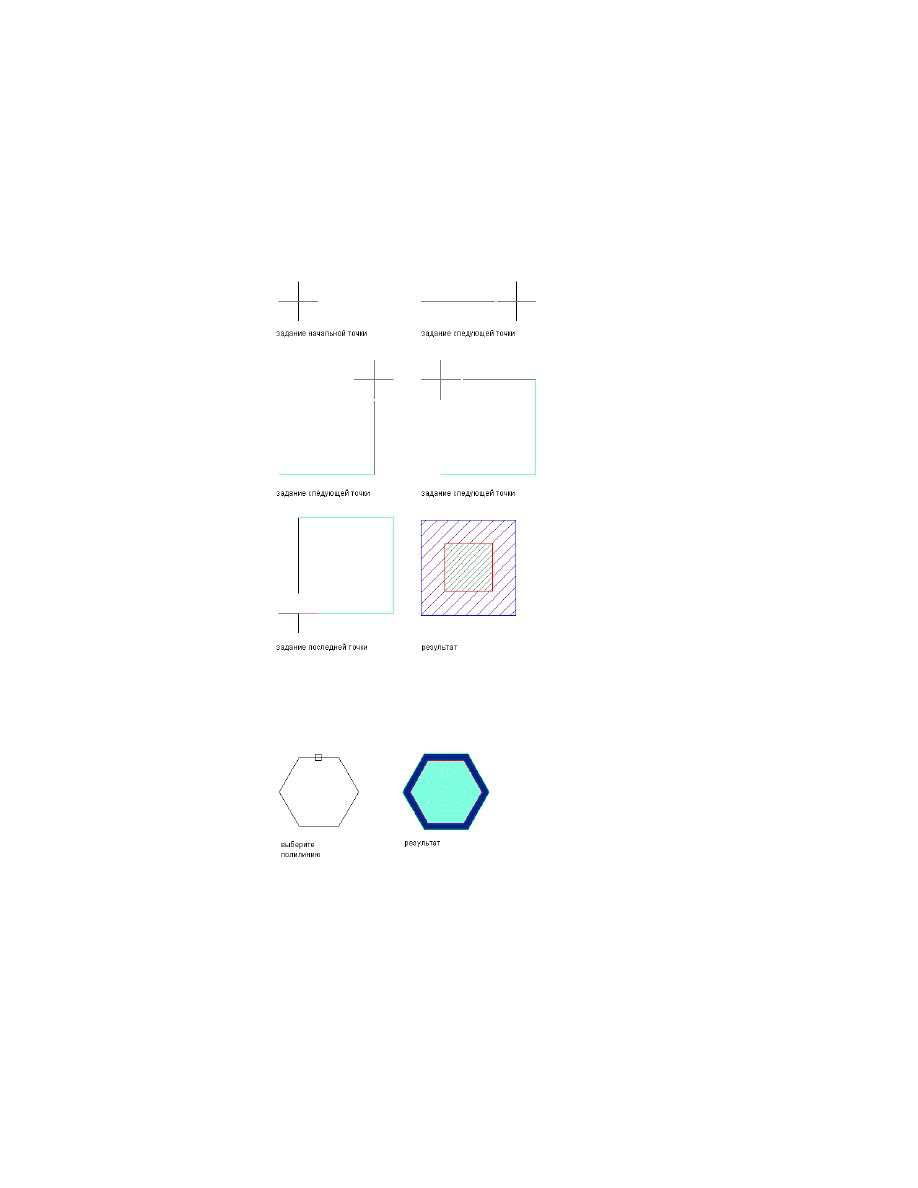

Создание AD-полигона

Создание AD-полигона с пользовательскими
параметрами

Данная процедура предназначена для создания AD-полигона с указанными
параметрами.

Создание AD-полигона с пользовательскими параметрами | 1985

Нажмите кнопку вкладки "Главная"

➤

панели

"Рисование"

➤

раскрывающегося списка "Формы"

➤

"AD-полигон"

Можно также открыть инструментальную палитру с инструментом
"AD-полигон" и выбрать этот инструмент.

Применение инструментов в рабочем пространстве AutoCAD

Architecture 2011

на стр. 194.

На палитре свойств разверните список "Основные", а затем "Общие".

Укажите начальную точку AD-полигона.

Укажите следующие точки, определяющие AD-полигон.

ПРИМЕЧАНИЕ

Следует указать достаточно точек, чтобы сформировать

по крайней мере три стороны AD-полигона.

Введите

(закрыть), чтобы закрыть AD-полигон.

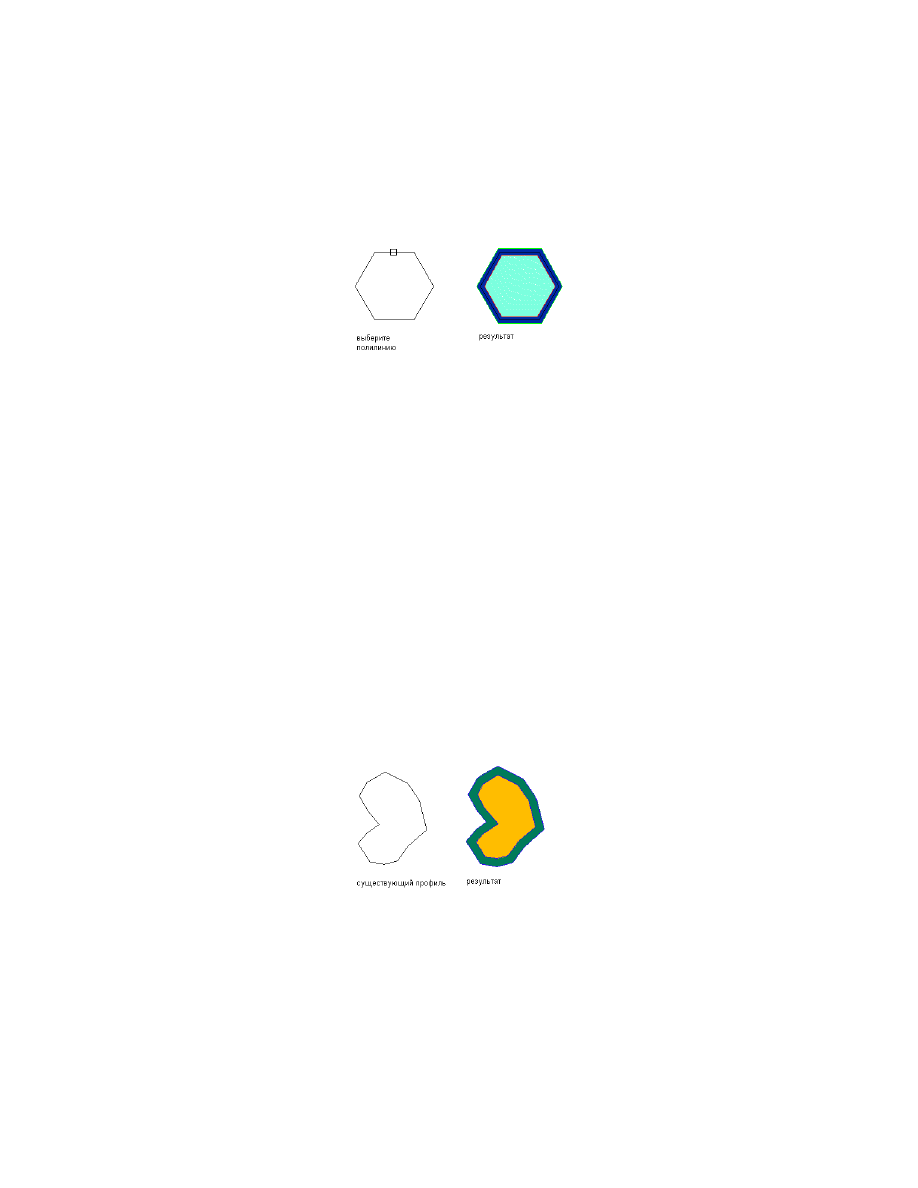

Создание AD-полигона из полилинии

Эта процедура используется для создание AD-полигона из замкнутой полилинии на
чертеже.

При формировании AD-полигона конвертированием замкнутой полилинии на вашем
чертеже можно сформировать конвертируемый объект . Полилиния должна иметь
три стороны и не должна пересекать сама себя. После конвертации линии в
AD-полигон ширина и привязка кромок AD-полигона задаются стилем, который
выбирается для AD-полигона.

Проведите полилинию на чертеже.

Откройте палитру, содержащую инструмент AD-полигона, щелкните
правой кнопкой и выберите опции "Применить свойства инструмента"

➤

"Замкнутая полилиния".

Выберите полилинию, которая была сформирована а пункте 1, и
нажмите

ENTER

Введите

(да) для удаления полилинии или

(нет) для сохранения

полилинии в чертеже.

1986 | Глава 23 AD-полигоны

Нажмите

ENTER

Конвертирование полилинии в AD-полигон

Создание AD-полигона из профиля

Эта процедура используется для создания AD-полигона из определения профиля на
чертеже.

Определение профиля, который будет конвертироваться, можно получить из
комбинации линейных и дуговых сегментов. Определение профиля должно содержать
как минимум три стороны и не должно пересекать само себя. После создания
AD-полигона из определения профиля ширина и привязка кромок AD-полигона
задаются стилем, который выбран для AD-полигона. Подробнее см. раздел

Редактирование по месту компонентов объекта на основе профилей

на стр. 1230.

В командной строке введите

aecpolygon

Введите

(сформировать) и нажмите

ENTER

Введите

(профиль) и нажмите

ENTER

Выберите нужное определение профиля и нажмите "OK".

Выберите точку вставки для нового AD-полигона.

Нажмите

ENTER

Конвертирование профиля в AD-полигон

Создание AD-полигона из профиля | 1987

Создание инструмента AD-полигона

Эта процедура используется для создания инструмента AD-полигона и добавления
этого инструмента в палитру инструментов. Возможно, следует сформировать
собственные инструменты AD-полигона, если размещаются многочисленные
AD-полигоны определенных стилей, имеющих одинаковые свойства.

Можно использовать любые из нижеприведенных способов формирования
инструмента AD-полигона.

■

Перетащите AD-полигон с нужными свойствами в панель инструментов.

■

Перетащите стиль AD-полигона из Диспетчера стилей в палитру инструментов,
а затем настройте свойства нового инструмента.

■

Скопируйте существующий инструмент AD-полигона и после этого настройте
свойства нового инструмента.

■

Перетащите инструмент AD-полигона из каталога инструментов в Библиотеке
компонентов в палитру инструментов, а затем настройте свойства инструмента.

Откройте панель инструментов, в которой хотите создать инструмент.

Создание инструмента:

то ...

Если требуется...

выберите AD-полигон и перетащите
его на палитру инструментов.

создать инструмент из AD-полигона
на чертеже,

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

создать инструмент из стиля AD-
полигона, имеющегося в Диспетче-
ре стилей,

ние"

➤

"Диспетчер стилей"

Найдите стиль, который хотите ско-
пировать в опции "Универсальные
объекты" и перетащите его в палит-
ру инструментов. Нажмите на "ОК",
чтобы закрыть Диспетчер стилей.

щелкните правой кнопкой мыши на
инструменте, выберите "Копиро-
вать", а затем "Вставить".

скопировать инструмент в текущую
палитру,

откройте другую палитру инструмен-
тов, щелкните на инструменте пра-

скопировать инструмент из другой
палитры,

вой кнопкой мыши и выберите "Ко-

1988 | Глава 23 AD-полигоны

то ...

Если требуется...

пировать". Повторно откройте па-
литру, в которую нужно добавить
инструмент, щелкните правой
кнопкой мыши и выберите "Вста-
вить".

откройте каталог инструментов в
Библиотеке компонентов и найдите

скопировать инструмент из Библио-
теки компонентов,

копируемый инструмент. Наведите
курсор на метку i-drop и перетащите
инструмент на палитру инструмен-
тов.

Щелкните правой кнопкой мыши на новом инструменте, а затем
выберите "Свойства".

Введите имя инструмента.

Щелкните на параметре "Описание", введите описание инструмента и
нажмите "OK".

Это описание используется как совет по работе с инструментом на
палитре инструментов и описывает инструмент в случае его хранения
в каталоге инструментов.

Разверните опцию "Основные", а затем "Общие".

Введите описание AD-полигона, создаваемого с помощью данного
инструмента AD-полигона.

Если не будут использоваться параметры слоев, указанные в стиле
ключей слоя, используемом в чертеже, укажите ключ слоя и любые
новые определители ключа.

Выберите стиль AD-полигона.

Для параметра "Местоположение стилей" выберите файл чертежа,
содержащий стиль, используемый для данного AD-полигона, или
нажмите "Обзор" и пользуйтесь для выбора файла стандартным окном
диалога выбора файла.

Нажмите "OK".

Создание инструмента AD-полигона | 1989

Редактирование AD-полигонов

Можно изменить местоположение AD-полигона, настроить ширину и привязку
кромок и изменить его отображение на чертеже. Можно также переопределить
геометрию AD-полигона или определить способ взаимодействия AD-полигонов друг
с другом. Можно соединить два AD-полигона, сформировать проем в AD-полигоне,
вычитая один участок из другого, создать AD-полигон из пересечения двух других,
разделить или отсечь AD-полигон, а также добавить или удалить его вершины.

AutoCAD Architecture предлагает несколько методов редактирования AD-полигонов.

■

Можно непосредственно редактировать AD-полигоны, используя ручки для
изменения размеров и других физических характеристик.

■

Функция "Динамический ввод" позволяет при изменении размера или угла с
помощью ручки, вместо перемещения ручки ввести точное численное значение.
Если данная функция активна (нажата кнопка DYN в строке состояния
приложения), то при выборе ручки появляется текстовое поле для ввода
требуемого значения соответствующего размера или угла. Подробнее см. раздел
"Использование динамического ввода" в справочной системе AutoCAD.

■

Можно изменить параметры AD-полигона в палитре свойств.

■

Для выбранного AD-полигона можно выбирать команды редактирования с
контекстной вкладки ленты и из контекстного меню.

Использование ручек для редактирования AD-полигонов

Эта процедура используется для изменения формы и размера AD-полигона на
текущем чертеже с помощью ручек.

Изменение кромки AD-полигона

Выберите AD-полигон, который требуется изменить.

Выберите ручку кромки.

1990 | Глава 23 AD-полигоны

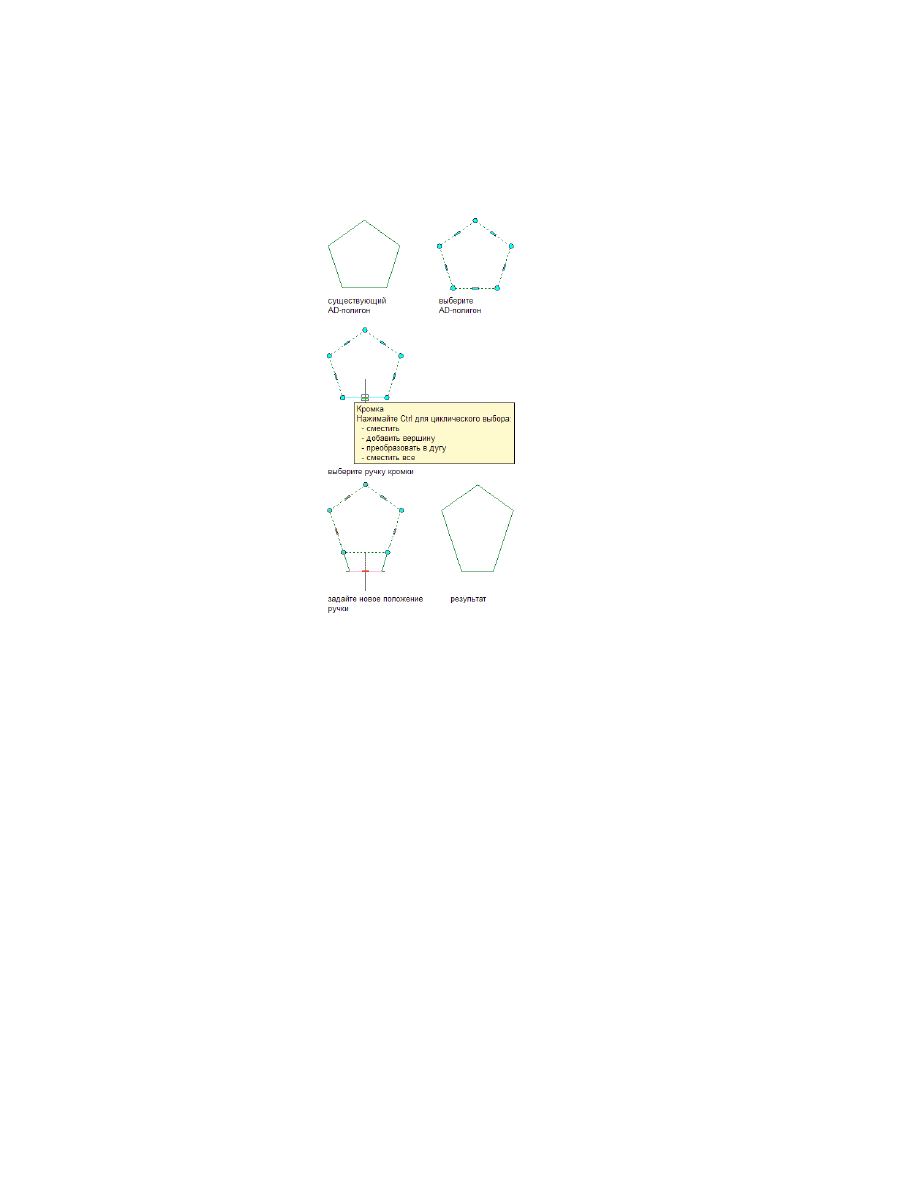

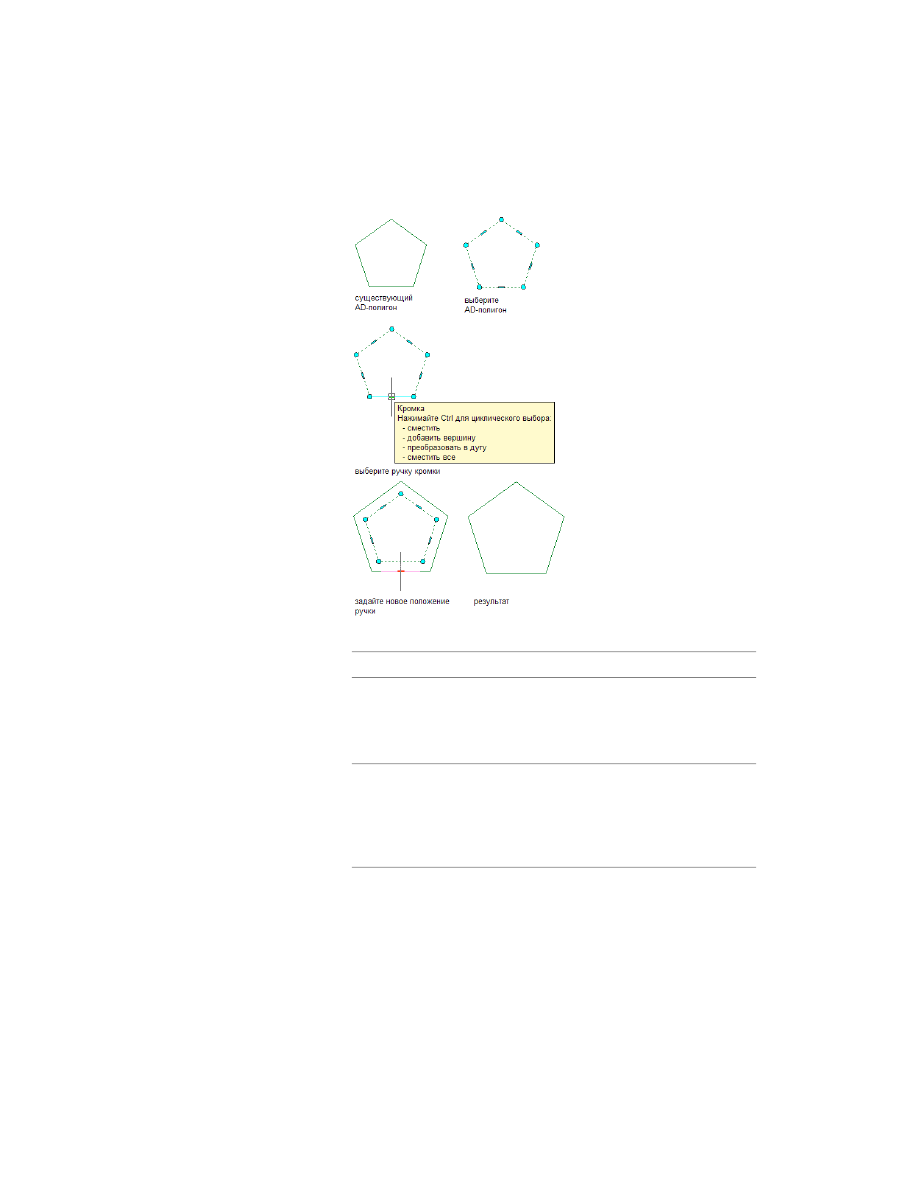

Смещение всех кромок AD-полигона с помощью ручки кромки

Определите новое положение ручек.

то...

Если требуется...

переместите кромку в нужное место
и щелкните кнопкой мыши или вве-

сместить кромку,

дите значение и нажмите клавишу

ENTER

для переключения в режим редакти-
рования с добавлением вершины

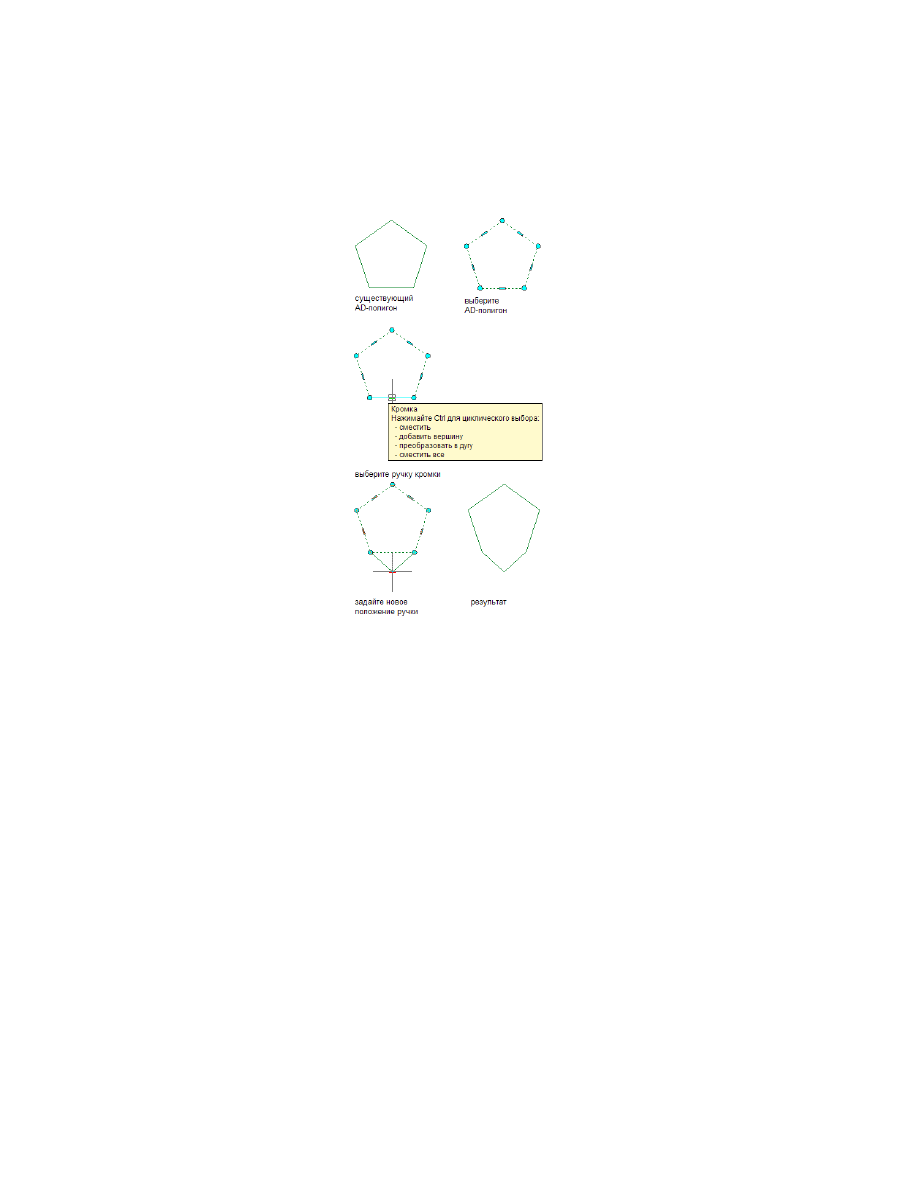

добавить вершину и создать кром-
ку,

нажмите

CTRL

. Переместите кромку

в нужное место, щелкните на ней или
введите значение и нажмите

ENTER

для переключения в режим редакти-
рования с преобразованием в дугу

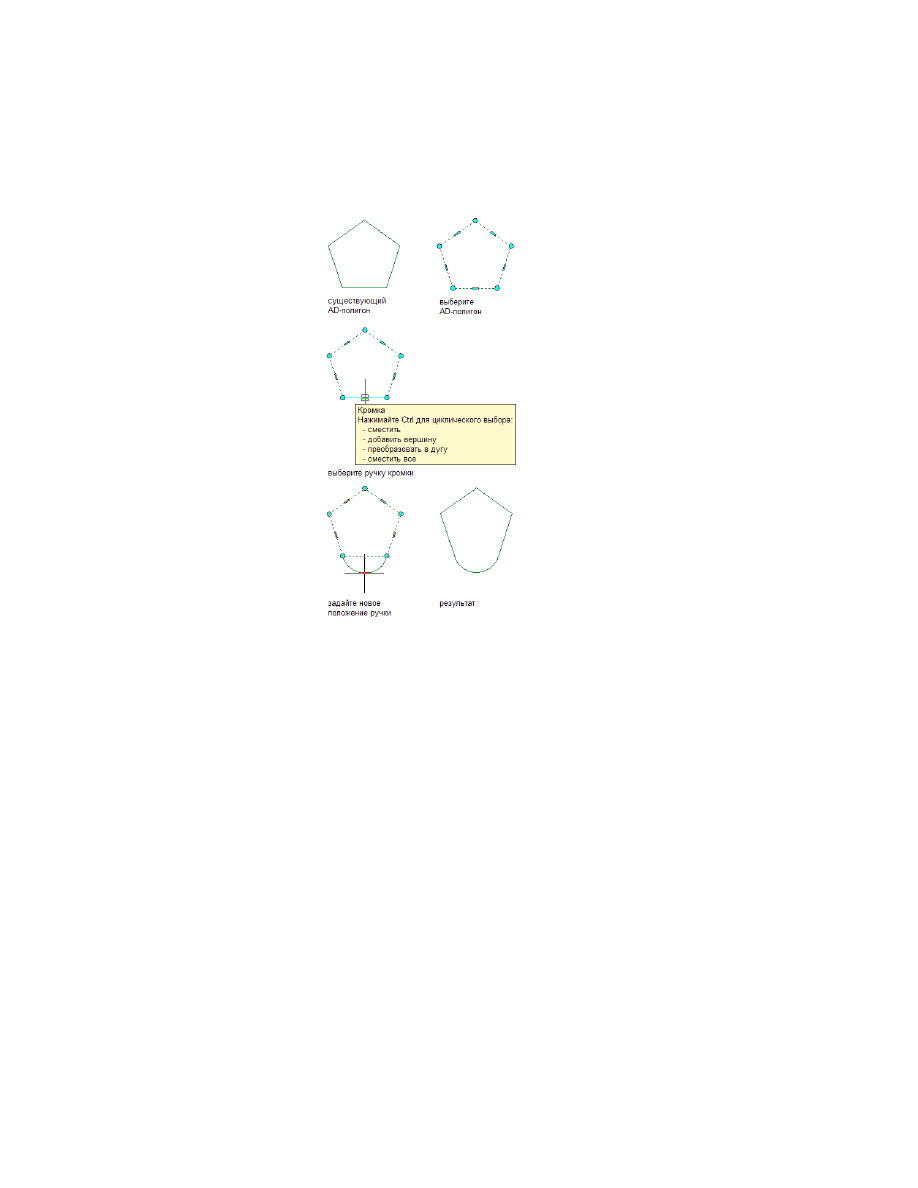

заменить выбранную кромку на
дугу,

дважды нажмите

CTRL

. Переместите

Использование ручек для редактирования AD-полигонов | 1995

то...

Если требуется...

среднюю точку в требуемое место,
щелкните на ней или введите значе-
ние и нажмите

ENTER

для переключения в режим редакти-
рования со смещением всех кромок

сместить все кромки на одинако-
вое расстояние,

нажмите клавишу

CTRL

три раза. Пе-

реместите выбранную кромку в тре-
буемое для всех ручек место и нажми-
те на нее или введите значение и
нажмите

ENTER

Для переключения между режимами редактирования можно нажать

CTRL

Щелкните правой кнопкой мыши и выберите опцию "Отменить все"
для отключения ручек.

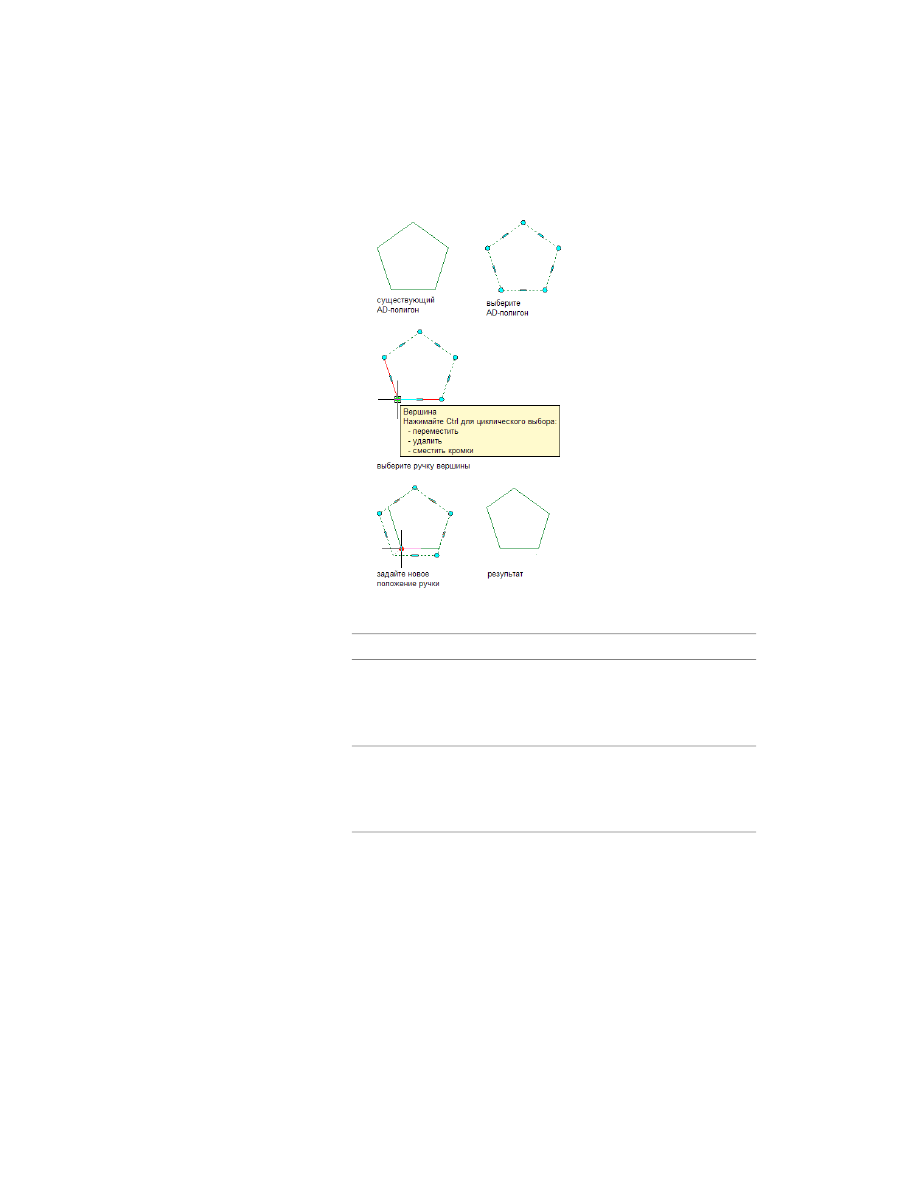

Изменение вершины AD-полигона

Выберите существующий AD-полигон.

Выберите ручку "Вершина" для вершины, которую необходимо
изменить.

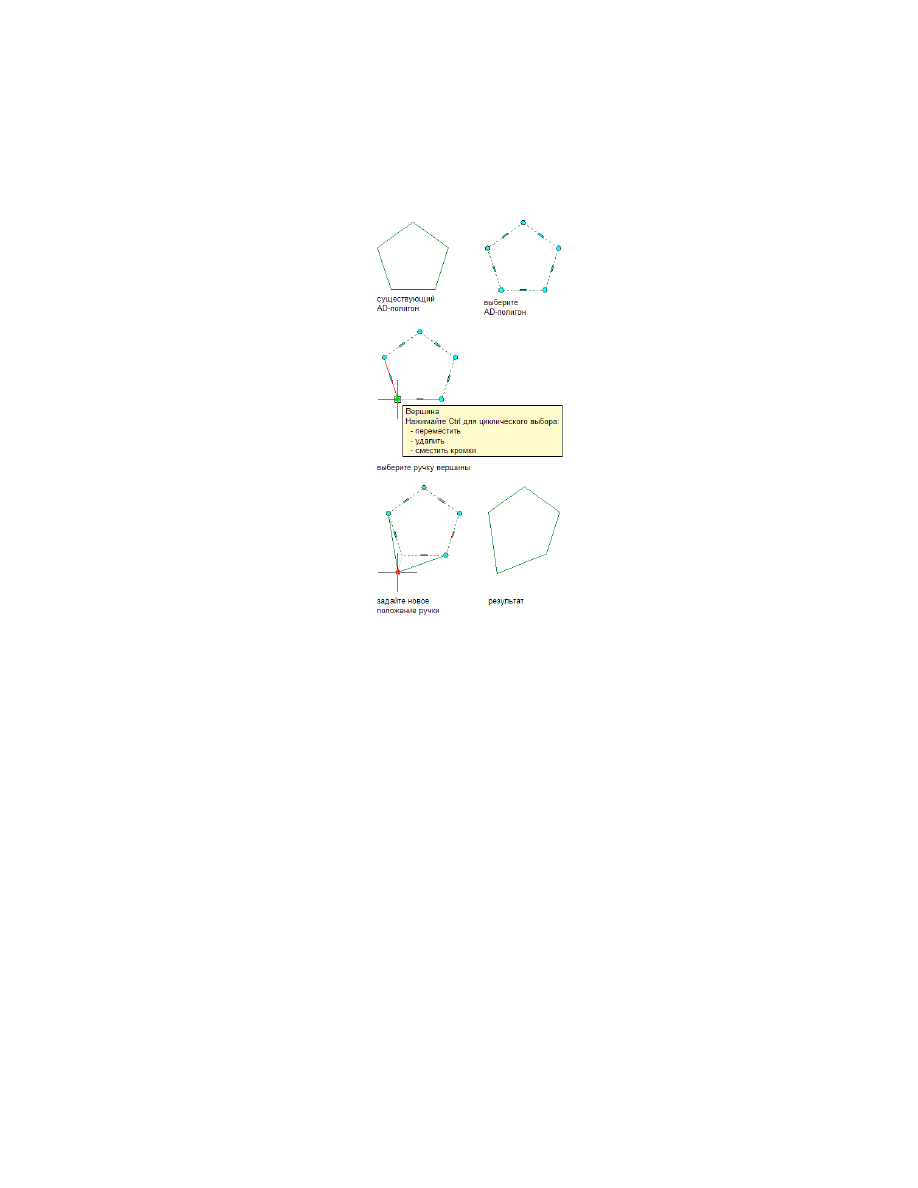

Наблюдение подсказки ручки вершины AD-полигона

Ручка "Вершина" имеет три режима редактирования.

■

"Перемещение" - режим по умолчанию. Используйте этот режим
для перемещения вершины в любом направлении. Соседние
сегменты при этом увеличиваются как требуется.

1996 | Глава 23 AD-полигоны

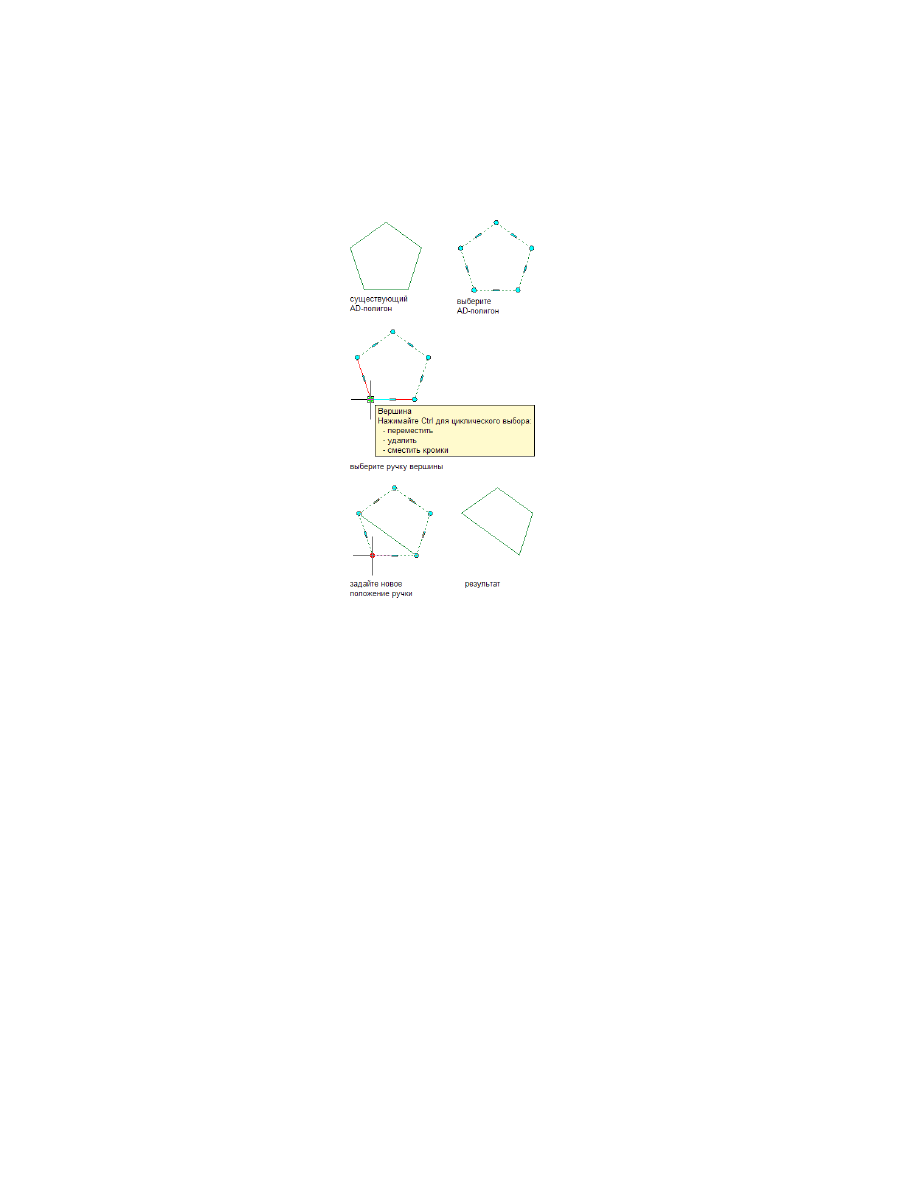

Смещение кромок AD-полигон с помощью ручки "Вершина"

Отредактируйте вершину, как требуется.

то...

Если требуется...

переместите вершину в нужное ме-
сто и щелкните кнопкой мыши или

переместить вершину,

введите значение и нажмите клави-
шу

ENTER

нажмите клавишу

CTRL

для переклю-

чения в режим редактирования

удалить вершину,

"Удалить вершину" и щелчком мыши
подтвердите удаление.

дважды нажмите клавишу

CTRL

для

переключения в режим редактирова-

переместить вершину и примыкаю-
щие к ней кромки,

ния смещения ребер. Переместите
вершину в нужное место и щелкните

Использование ручек для редактирования AD-полигонов | 1999

то...

Если требуется...

кнопкой мыши или введите значение
и нажмите клавишу

ENTER

Щелкните правой кнопкой мыши и выберите опцию "Отменить все"
для отключения ручек.

Изменение стиля AD-полигона.

Эта процедура используется, чтобы изменить тип одного или нескольких
AD-полигонов. Стиль позволяет контролировать ширину и привязку кромок
AD-полигона. Привязка определяет, будут ли кромки отображаться внутри, снаружи
или сходиться на вершинах AD-полигона. Стиль позволяет также контролировать
графические свойства AD-полигона. Для получения дополнительной информации
о стилях см. раздел

Стили AD-полигона

на стр. 2013.

Дважды щелкните AD-полигон, который требуется изменить.

На палитре свойств разверните список "Основные", а затем "Общие".

Выберите стиль AD-полигона.

Центрирование AD-полигонов

Данная процедура используется для центрирования AD-полигона на указанной оси
или между двумя произвольно выбранными точками.

Выберите AD-полигон, который необходимо центрировать.

Щелкните вкладку "AD-полигон"

➤

панель "Редактирование"

➤

"Центр"

Выберите существующую линию оси, на которой необходимо
центрировать AD-полигон, или нажмите клавишу

ENTER

и укажите две

точки, между которыми следует выполнить центрирование
AD-полигона.

Вычитание AD-полигонов

Эта процедура используется для вычитания одного AD-полигона из другого для
формирования проема в AD-полигоне. Это удобно, например, при формировании
сложного шаблона для заполнения навесных стен.

2000 | Глава 23 AD-полигоны

Вычитание одного AD-полигона из другого

Чтобы выполнить операцию вычитания, необходимо выбрать AD-полигоны,
пересекающиеся друг с другом. Можно выбрать, нужно ли сохранить на чертеже
вычитаемый AD-полигон в качестве отдельной единицы. Необходимость в
сохранении этого AD-полигона может возникнуть в том случае, если нужно
выполнять аналогичное вычитание из других AD-полигонов.

Создайте AD-полигон, из которого будет вычитаться проем. Подробную
информацию см. в разделе

Создание AD-полигона

на стр. 1984.

Создайте второй AD-полигон, меньшего размера, представляющий
собой площадь, которую следует вычесть из большего AD-полигона.

Можно нарисовать второй AD-полигон внутри площади первого или
перекрывающим первый AD-полигон, или же можно нарисовать его
в другом месте, а затем переместить его в AD-полигон большего размера.

Выберите AD-полигон большего размера.

Щелкните вкладку "AD-полигон"

➤

панель

"Редактирование"

➤

"Вычесть"

Выберите AD-полигон меньшей площади, чтобы вычесть его из
AD-полигона большей площади.

Введите

(да), чтобы стереть вычитаемый AD-полигон, или

(нет),

чтобы оставить его на чертеже.

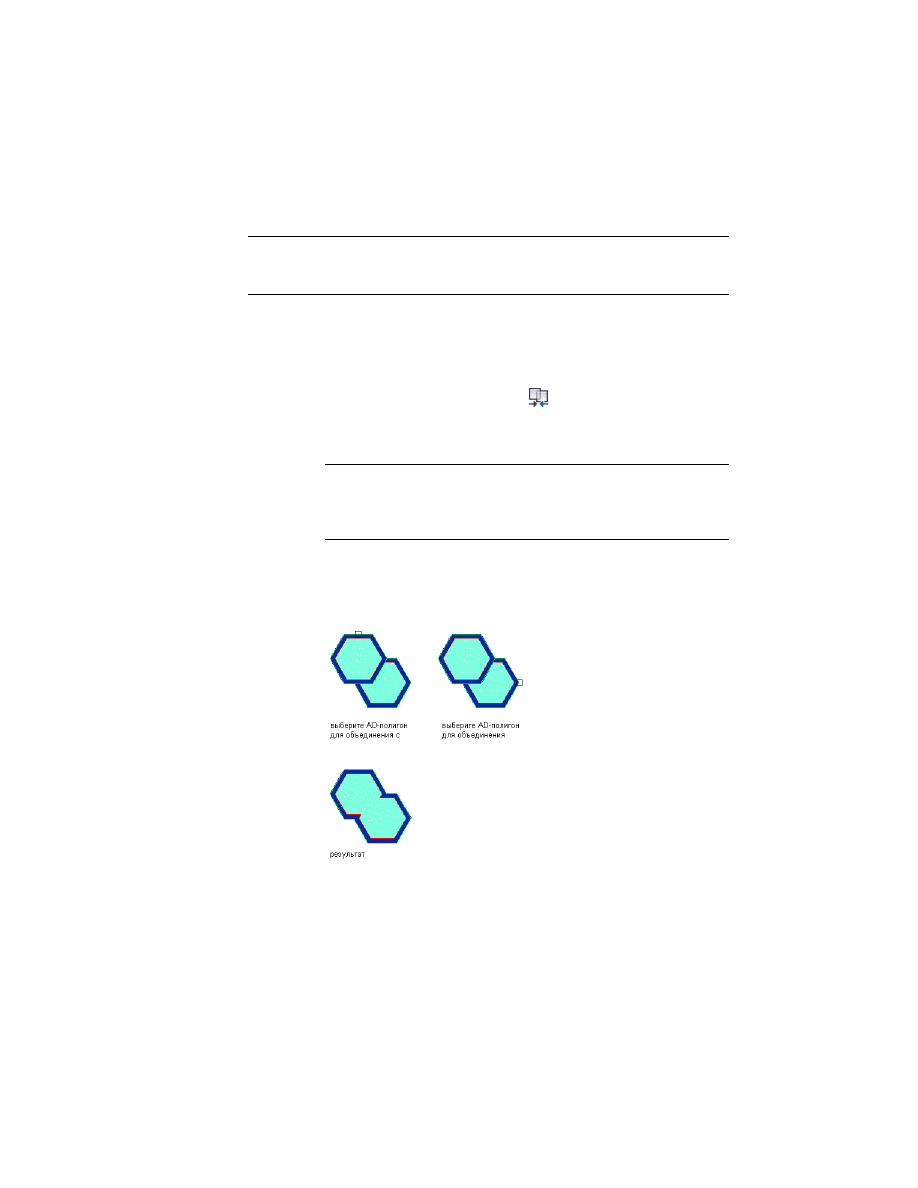

Объединение AD-полигонов

Эта процедура используется для объединения на чертеже двух или более
AD-полигонов . Если нужно объединить два AD-полигона, которые перекрываются,

Объединение AD-полигонов | 2001

их общий контур объединяется для формирования контура объединенного
AD-полигона.

ПРИМЕЧАНИЕ

Если нужно объединить один AD-полигон с другим, свойства

объединенного AD-полигона будут идентичны свойствам первого выбранного
AD-полигона.

Сформируйте два перекрывающихся AD-полигона. Подробную
информацию см. в разделе

Создание AD-полигона

на стр. 1984.

Выберите один из AD-полигонов, которые необходимо объединить.

Щелкните вкладку "AD-полигон"

➤

панель

"Редактирование"

➤

"Объединить"

Выберите следующий AD-полигон для объединения с первым
AD-полигоном.

ПРИМЕЧАНИЕ

Объединять можно только те AD-полигоны, которые

лежат в одной плоскости

. Два AD-полигона с различными

положениями по

в одной и той же системе координат не могут быть

объединены.

Чтобы стереть второй AD-полигон, введите

(да), или введите

(нет),

чтобы оставить AD-полигон на чертеже.

Объединение двух перекрывающихся AD-полигонов

2002 | Глава 23 AD-полигоны

Размножение массивом AD-полигонов

Данная процедура служит для создания массива идентичных AD-полигонов,
расположенных вдоль оси.

Выберите AD-полигон, который необходимо размножить массивом.

Щелкните вкладку "AD-полигон"

➤

панель

"Редактирование"

➤

"Массив"

Выберите перпендикулярную оси массива кромку, от которой будет
начинаться массив, и выполните перетаскивание в соответствующем
направлении. Выполните одно из следующих действий:

■

Смещение: формирование массива AD-полигонов со смещением
на указанное расстояние от кромки.

■

Расстояние видимости: выбор расстояния видимости между
размноженными массивом AD-полигонами.

■

Указать расстояние массива: выбор расстояния между
размноженными массивом AD-полигонами.

■

Определите счет: выбор количества AD-полигонов в массиве.

Кроме того, можно нажать клавишу

ENTER

и указать две точки, между

которыми будет размножен массивом AD-полигон.

Перемещение AD-полигонов

Эта процедура служит для перемещения AD-полигона.

Выберите AD-полигон, положените которого необходимо изменить.

Щелкните вкладку "AD-полигон"

➤

панель

"Редактирование"

➤

"Переместить"

Выберите имеющуюся границу, относительно которой перемещается
AD-полигон, или укажите две точки для определения кромки отсчета.

Равномерное размещение AD-полигонов

Данная процедура служит для равномерного размещения AD-полигонов вдоль оси.

Выберите AD-полигон, который требуется равномерно разместить.

Размножение массивом AD-полигонов | 2003

Щелкните вкладку "AD-полигон"

➤

панель

"Редактирование"

➤

"Равномерно"

Выберите кромку, которая послужит осью для равномерного
размещения всех AD-полигонов, и укажите на ней начальную и
конечную точки.

Кроме того, можно нажать клавишу

ENTER

и указать две точки, между

которыми AD-полигоны будут равномерно размещены относительно
друг друга.

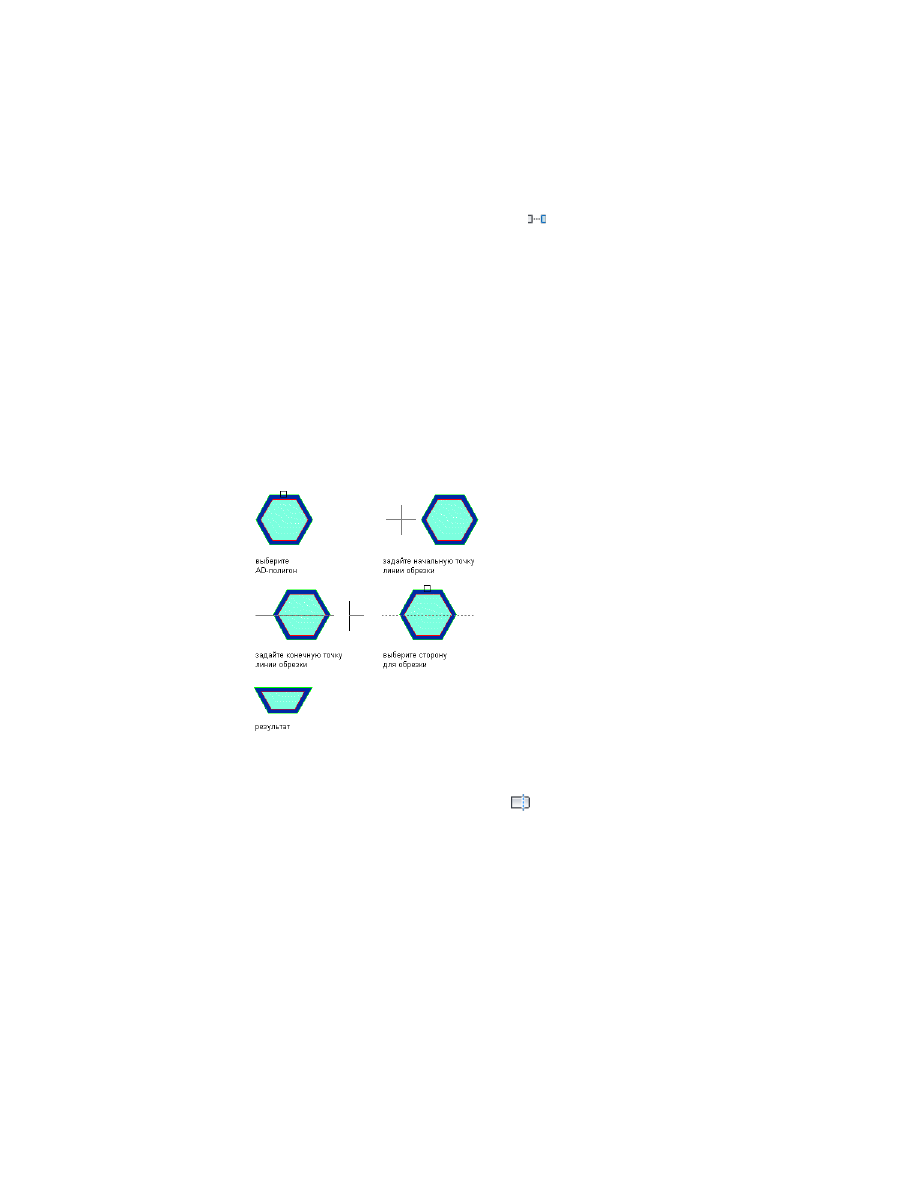

Обрезание AD-полигонов

Эта процедура используется для отсечения стороны AD-полигона, по определенной
линии, проходящей через AD-полигон.

Отсечение AD-полигона

Выберите AD-полигон для отсечения.

Щелкните вкладку "AD-полигон"

➤

панель

"Редактирование"

➤

"Обрезать"

Укажите начальную точку линии обрезки. Эта линия рассекает
AD-полигон, создавая площадь для обрезки и площадь для сохранения.

Определите конечную точку линии обрезки.

Определите сторону AD-полигона, которая должна быть обрезана.

2004 | Глава 23 AD-полигоны

Разделение AD-полигонов

Эта процедура используется для разделения AD-полигона на два отдельных
AD-полигона по проходящей через него линии разделения.

Разделение AD-полигона

Выберите AD-полигон для разделения.

Щелкните вкладку "AD-полигон"

➤

панель

"Редактирование"

➤

"Разделить"

Определите начальную точку для линии деления.

ПРИМЕЧАНИЕ

Можно определить только начальную и конечную

точки линии деления. Дополнительные точки определить нельзя.

Определите конечную точку разделительной линии.

AD-полигон разделяется определенной линией.

Обрезка AD-полигонов

Эта процедура используется для создания нового AD-полигона из общей части двух
пересекающихся AD-полигонов. Можно выбрать, стоит ли оставлять исходную
геометрию после создания из пересечения нового AD-полигона.

Разделение AD-полигонов | 2005

Пересечение AD-полигонов со стертой исходной геометрией

Пересечение AD-полигонов с оставленной исходной геометрией

Сформируйте два перекрывающихся AD-полигона. Подробную
информацию см. в разделе

Создание AD-полигона

на стр. 1984.

Выберите первый из перекрывающихся AD-полигонов.

Щелкните вкладку "AD-полигон"

➤

панель

"Редактирование"

➤

"Подрезать"

Выберите второй из перекрывающихся AD-полигонов.

Введите

(да), чтобы стереть первоначальные AD-полигоны, или

(нет), чтобы оставить эти AD-полигоны на чертеже.

Добавление вершины к AD-полигону

Можно добавить вершину к имеющемуся AD-полигону, чтобы изменить его форму.
Вершина представляет собой место, где сходятся кромки AD-полигона.

2006 | Глава 23 AD-полигоны

Добавление вершины к AD-полигону

Выберите AD-полигон, к котором будет добавляться вершина.

Щелкните вкладку "AD-полигон"

➤

панель "Профиль"

➤

"Добавить

вершину"

Выберите точку на чертеже, чтобы добавить новую вершину.

Линейные сегменты получаются из двух имеющихся вершин
AD-полигона, ближе всего расположенных к точке, выбранной для
формирования новой вершины.

Нажмите

ENTER

Удаление вершины AD-полигона

Можно удалить вершину из имеющегося AD-полигона, чтобы изменить его форму.

Удаление вершины AD-полигона

Выберите AD-полигон, из которого будет удалена вершина.

Удаление вершины AD-полигона | 2007

Щелкните вкладку "AD-полигон"

➤

панель "Профиль"

➤

"Удалить

вершину"

Выберите вершину, которую собираетесь удалить.

Нажмите

ENTER

Преобразование AD-полигона в полилинию

Эта процедура используется для преобразования имеющегося AD-полигона в
полилинию. При формировании полилинии из AD-полигона, содержащего проем,
каждое кольцо AD-полигона преобразуется в индивидуальную полилинию.

Выберите AD-полигон, на основе которого будет создана полилиния.

Щелкните вкладку "AD-полигон"

➤

панель "Преобразовать

в"

➤

"Полилиния"

При выводе подсказки о необходимости удаления исходной геометрии
нажмите

ENTER

для сохранения рабочей линии или

(да) - для ее

стирания.

Преобразование AD-полигона в профиль

Эта процедура используется для преобразования имеющегося AD-полигона в
определение профиля. Можно сформировать новое определение профиля или
изменить уже существующее. Затем используйте созданное определение профиля
для объектов на базе профиля или компонентов на базе профиля, например, бордюра
ската крыши. Подробные сведения см. в разделах, посвященных конкретным
объектам.

Выберите AD-полигон, на основе которого будет создано определение
профиля.

Щелкните вкладку "AD-полигон"

➤

панель "Преобразовать

в"

➤

"Профиль"

Укажите точку вставки полученного профиля или нажмите

ENTER

для

использования центра тяжести в качестве точки вставки.

Введите

(новый) для создания нового определения профиля или

(существующий) для замены имеющегося профиля.

Введите имя нового определения профиля или выберите его из
имеющихся определений на листе данных "Определения профилей" и
нажмите "OK".

2008 | Глава 23 AD-полигоны

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 15
