AutoCAD Architecture 2011. Руководство пользователя (глава 21-24)

сделайте следующее...

Если требуется...

клавишу Ctrl. Затем передвигайте ручку до тех
пор, пока не получится необходимая форма ду-
ги.

сместить все кромки профиля,

■

ручки: выберите ручку для любой кромки про-
филя и нажмите клавишу Ctrl трижды. Затем пе-
редвигайте ручку до тех пор, пока не будет до-
стигнута нужная форма всего профиля.

добавить к профилю очертание,

■

лента: щелкните на вкладке "Контекстное редак-

тирование"

➤

панели "Профиль"

➤

"Добавить

очертание"

. Затем выберите для преобразо-

вания замкнутую полилинию, сплайн, эллипс
или окружность;

■

контекстное меню: выберите профиль и нажми-
те "Добавить очертание". Затем выберите для
преобразования замкнутую полилинию, сплайн,
эллипс.

удалить очертание из профиля,

■

лента: щелкните на вкладке "Контекстное редак-

тирование"

➤

панели "Профиль"

➤

"Удалить

очертание"

. Затем выберите очертание,

которое требуется удалить, и нажмите Enter.

■

Контекстное меню: выберите профиль и нажми-
те "Удалить очертание". Затем выберите очерта-
ние, которое требуется удалить, и нажмите Enter.

заменить очертание,

■

лента: щелкните на вкладке "Редактирование

по месту"

➤

панели "Профиль"

➤

"Заменить

очертание"

. Затем выберите очертание,

которое требуется заменить, и очертание, кото-
рое должно быть применено вместо него;

■

контекстное меню: выберите профиль и нажми-
те "Заменить очертание". Затем выберите очер-
тание, которое требуется заменить, а после
этого - очертание, которое должно быть приме-
нено вместо него.

Использование переопределений в оконных и дверных сборках | 1945

Сохраните или откажитесь от изменений в сетке оконной/дверной
сборки.

то…

Если требуется выйти из сессии
контекстного редактирования…

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

без сохранения изменений,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

после сохранения изменений,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

и сохранить изменения в новом
определении профиля,

ка"

➤

"Сохранить как"

. Введите

имя нового определения профиля
и нажмите "ОК". Сессия контекстно-
го редактирования закрывается,
новое определение профиля появ-
ляется в Диспетчере стилей.

Редактирование вхождения профилей границы для
оконной/дверной сборки

Эта процедура используется для контекстного редактирования профилей границ. В
режиме контекстного редактирования можно интерактивно редактировать
оконную/дверную сборку непосредственно в области рисования, а потом сохранять
изменения в определение профиля.

Выберите оконную/дверную сборку, содержащую профиль границы,
который требуется отредактировать на экране в режиме контекстного
редактирования.

Щелкните на вкладке "Дверная/оконная сборка"

➤

панели

"Профиль"

➤

"Редактирование по месту"

Данная команда доступна только в том случае, если в оконной/дверной
сборке содержатся границы, основанные на профиле.

1946 | Глава 22 Оконные и дверные сборки

ПРИМЕЧАНИЕ

Если профиль нарисован не по размеру, его

необходимо преобразовать для того, чтобы начать сессию
контекстного редактирования. Если будет предложено преобразовать
профиль к фактическому размеру, нажмите "Да".

Выберите границу, которую требуется отредактировать.

ПРИМЕЧАНИЕ

Открывается сессия контекстного редактирования.

Временный редактируемый профиль окрашен светло-синей
штриховкой, ручки регулировки окрашены в пурпурный цвет, цвета
всех остальных объектов в чертеже приглушены. Следует заметить,
что в режиме сессии контекстного редактирования ограничивается
доступ к редактированию в чертеже с помощью других команд. Перед
работой с другими объектами необходимо завершить сессию
редактирования вхождений.

Отредактируйте профиль.

то...

Если требуется...

перемещайте ручки.
Ручка "Кромка" имеет три режима
редактирования: "Смещение", "До-

переместить или сместить кромки
или преобразовать кромки в дуги,

бавить вершину" и "Преобразовать
в дугу". Стандартным режимом явля-
ется "Смещение", выбранная кромка
при этом смещается в направлении,
перпендикулярном самой кромке
в средней точке. В зависимости от
формы профиля и изменяемой
кромки производится удлинение
или обрезка соседних линий и, при
необходимости, добавление новых
линий.
В режиме "Преобразовать в дугу"
производится преобразование вы-
бранной кромки в дугу с вытягива-
нием средней точки. Для ручки
кромки дуги имеется режим "Растя-
нуть", который позволяет растянуть
середину границы после преобразо-
вания границы в дугу.

Использование переопределений в оконных и дверных сборках | 1947

то...

Если требуется...

добавить вершину,

■

ручки: выберите ручку "Кромка"
и нажмите

CTRL

, чтобы переклю-

читься в режим редактирования
"Добавить вершину". Перемести-
те границу в требуемое положе-
ние и нажмите на нее, или вве-
дите значение и нажмите

ENTER

;

■

лента: щелкните на вкладке
"Редактирование по ме-

сту"

➤

панели "Профиль"

➤

"До-

бавить вершину"

. Затем

укажите местоположение новой
вершины на экране;

■

контекстное меню: выберите
"Добавить вершину" и укажите
местоположение новой верши-
ны на экране.

удалить вершину,

■

ручки: для вершины, которую
требуется удалить, выберите
ручку "Вершина" и нажмите

CTRL

, чтобы переключиться в

режим редактирования "Уда-
лить". Уберите курсор с выбран-
ной вершины и нажмите левую
кнопку мыши;

■

лента: щелкните на вкладке
"Редактирование по ме-

сту"

➤

панели "Про-

филь"

➤

"Удалить вершину"

. Затем выберите вершину, кото-
рую требуется удалить на экра-
не;

■

контекстное меню: выберите
"Удалить вершину" и выберите
вершину, которую требуется
удалить.

1948 | Глава 22 Оконные и дверные сборки

то...

Если требуется...

выберите профиль, щелкните на
вкладке "Редактирование по ме-

добавить очертание,

сту"

➤

панели "Профиль"

➤

"Доба-

вить очертание"

. Затем для до-

полнительного очертания выберите
закрытую полилинию, сплайн, эл-
липс или круг. Укажите, требуется
ли удалять исходную линию, и на-
жмите

Enter

выберите профиль, щелкните на
вкладке "Редактирование по ме-

удалить очертание,

сту"

➤

панели "Профиль"

➤

"Уда-

лить очертание"

. Затем выбери-

те очертание, которое требуется
удалить.

ПРИМЕЧАНИЕ

Нельзя удалить

последнее очертания из профи-
ля.

выберите профиль, щелкните на
вкладке "Редактирование по ме-

заменить очертание,

сту"

➤

панели "Профиль"

➤

"Заме-

нить очертание"

. Затем, для за-

мены очертания, выберите закры-
тую полилинию, сплайн, эллипс или
круг. Укажите, требуется ли удалять
исходную линию, и нажмите

Enter

Сохраните изменения профиля.

то…

Если требуется…

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

изменить существующее определе-
ние профиля в соответствии с новой
формой,

Использование переопределений в оконных и дверных сборках | 1949

то…

Если требуется…

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

создать новое определение профи-
ля с созданной формой,

ка"

➤

"Сохранить как"

. Затем

введите имя для нового профиля и
нажмите "ОК". Сессия контекстного
редактирования закрывается, новое
определение профиля появляется
в Диспетчере стилей.

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

отказаться от всех изменений про-
филя и вернуться в предыдущей
форме,

Редактирование вхождения каркасов и импостов оконной
и дверной сборки

Эта процедура используется для контекстного редактирования каркасов и импостов
с помощью ручки "Редактировать". Используя контекстное редактирование, можно
интерактивно редактировать планировочные элементы, колонны или вложенные
сетки оконной/дверной сборки непосредственно в области рисования, затем
изменения можно сохранить в оконной/дверной сборке или стиле оконной/дверной
сборки.

Выберите оконную/дверную сборку, для которой требуется выполнить
контекстное редактирование каркасов или импостов.

Задайте режим редактирования оконной/дверной сборки.

то …

Если требуется редактировать...

щелкните на вкладке "Дверная/окон-

ная сборка"

➤

панели "Редактиро-

данный экземпляр оконной/двер-
ной сборки,

вание"

➤

раскрывающийся список

"Правила проектирования"

➤

"Пе-

ренести на объект".

щелкните на вкладке "Дверная/окон-

ная сборка"

➤

панели "Редактиро-

стиль оконной/дверной сборки,

вание"

➤

раскрывающийся список

1950 | Глава 22 Оконные и дверные сборки

то …

Если требуется редактировать...

"Правила проектирования"

➤

"Пра-

вила проектирования из стиля". Ес-
ли данная опция недоступна, прави-
ла проектирования для окон-
ной/дверной сборки уже основаны
на стиле.

Щелкните ручку "Редактировать сетку".

Введите

(назначение для каркасов и импостов) и нажмите

ENTER

ПРИМЕЧАНИЕ

Открывается сессия контекстного редактирования.

Это видно по потускневшей окраске всех объектов на чертеже, а также
по тому, что на экран выводятся различные ручки, поступающие в
распоряжение пользователя. Следует заметить, что в режиме сессии
контекстного редактирования ограничивается доступ к
редактированию в чертеже с помощью других команд. Перед работой
с другими объектами необходимо завершить сессию редактирования
вхождений.

Выберите планировочный элемент, колонну или вложенную сетку,
которые необходимы для изменения назначения для каркасов и
импостов, и нажмите

ENTER

Для выбора нескольких ячеек, планировочных элементов, колонн или
вложенных сеток необходимо удерживать нажатой кнопку

CTRL

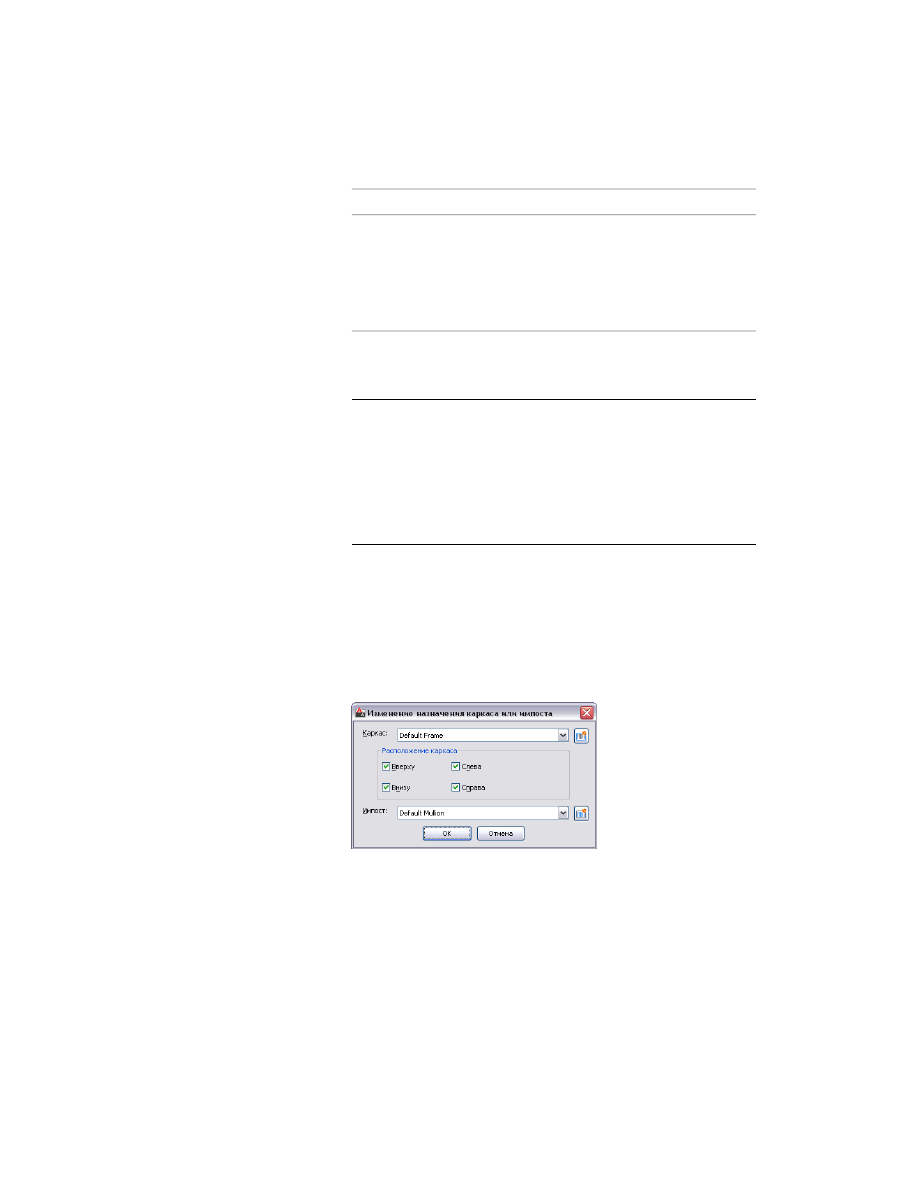

Открывается таблица "Редактировать назначения для
каркасов/импостов".

Использование переопределений в оконных и дверных сборках | 1951

Для выбранной сетки выберите определение каркаса.

то…

Если требуется…

выберите определение каркаса и нажмите
"ОК.

редактировать каркас
выбранной сетки,

для опции "Расположение каркаса" выберите
"Сверху", "Снизу", "Слева" или "Справа" и на-
жмите "ОК".

указать положение карка-
са в выбранной сетке,

нажмите

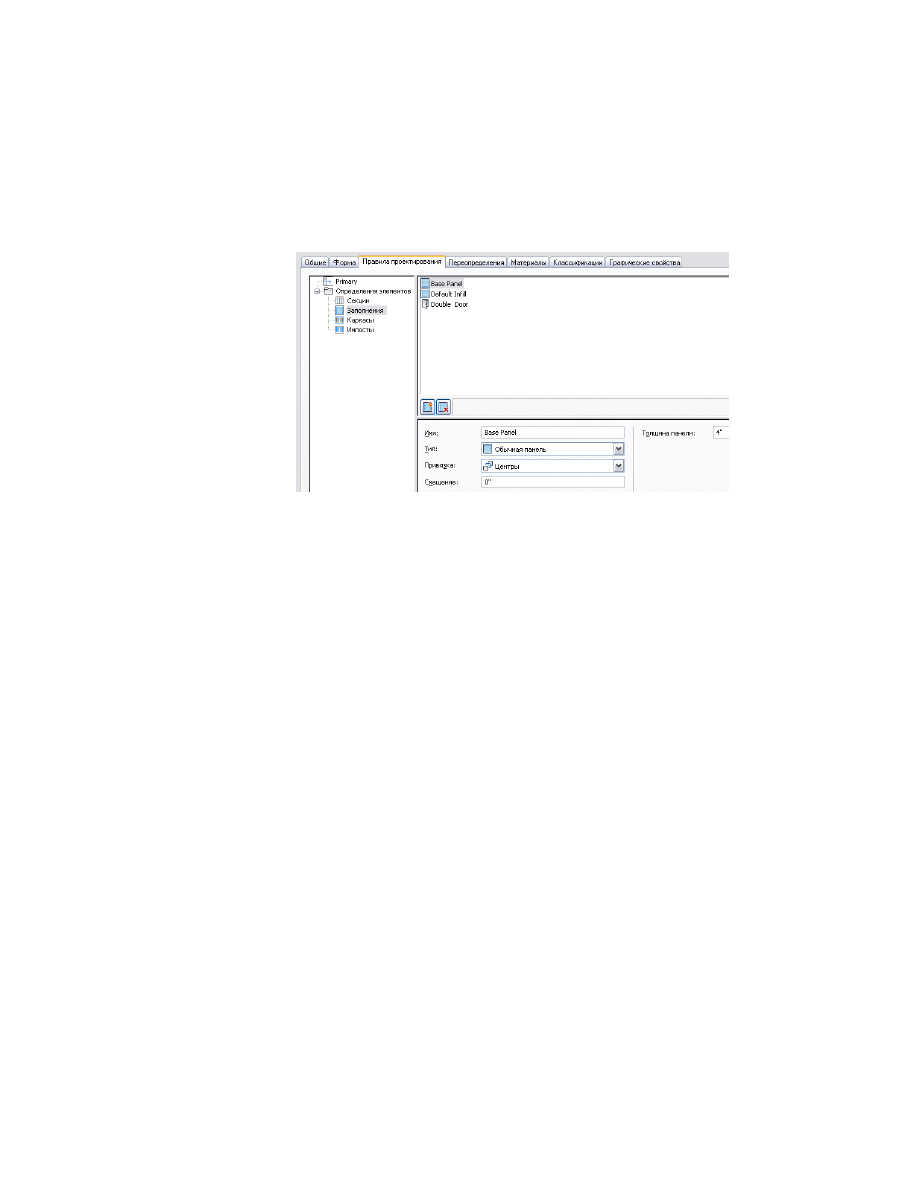

и заполните таблицу "Правила

проектирования".
Более подробные сведения см. в разделе

До-

бавление нового назначения для каркасов
сетки оконной и дверной сборки

на стр. 1906.

создать новое определе-
ние каркаса и назначить
его выбранной сетке,

Выберите определение импоста для выбранной сетки.

то…

Если требуется…

выберите определение импоста и нажмите
"ОК.

редактировать импост
выбранной сетки,

щелкните

и заполните таблицу "Правила

проектирования".
Более подробные сведения см. в разделе

До-

бавление нового назначения для импоста к
стилю оконной и дверной сборки

на стр. 1910.

создать новое определе-
ние импоста и назначить
его выбранной сетке,

Нажмите

ENTER

Переопределение секций оконной и дверной сборки

Сетка оконной/дверной сборки состоит из одной или более секций, определяющих
способ деления оконной/дверной сборки. Секции могут быть горизонтальными или
вертикальными, они также могут вкладываться друг в друга. Более подробную
информацию о секциях оконной/дверной сборки см. в разделах

Создание определения

секции для оконной и дверной сборки

на стр. 1853.

Можно переопределить секцию в оконной/дверной сборке, и таким образом изменить
сетку оконной/дверной сборки.

1952 | Глава 22 Оконные и дверные сборки

Переопределение определения секции ячейки оконной/дверной сборки

Создание переопределения секции

Эта процедура используется для создания переопределения секции оконной/дверной
сборки.

ПРИМЕЧАНИЕ

Чтобы сменить секцию оконной/дверной сборки, в стиле

оконной/дверной сборки уже должно быть задано новое определение секции.
Более подробную информацию о секциях оконной/дверной сборки см. в разделах

Секции сеток оконных и дверных сборок

на стр. 1852.

Выберите оконную/дверную сборку, для которой требуется создать
переопределение секции.

Щелкните на вкладке "Дверная/оконная сборка"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Секция"

➤

"Переопределить назначение".

Выберите границу оконной/дверной сборки, определяющую тип секции
(горизонтальная или вертикальная), которую требуется переопределить.

Например, если требуется переопределить первичную горизонтальную
секцию, можно выбрать нижний горизонтальный каркас
оконной/дверной сборки.

СОВЕТ

В диалоговом окне "Новое назначение для деления" показан

тип сетки и деление выбранной сетки, например "Выбрана вложенная
сетка: вторичная сетка, определение элемента секции: вертикальное,
3 ячейки". Если случайно выбрано неверное деление, следует нажать
"Отмена" и выбрать требуемую сетку.

Выберите секцию, которую требуется переопределить, и нажмите "ОК".

Использование переопределений в оконных и дверных сборках | 1953

Укажите, где требуется сохранить переопределение оконной/дверной
сборки.

то...

Если требуется сохранить пере-
определение...

никаких специальных действий не
требуется. Переопределение сохра-

только для данной отдельной
оконной/дверной сборки,

няется в оконной/дверной сборке.
Более подробную информацию об
удалении переопределения из
оконной/дверной сборки см. в раз-
деле

Удаление переопределений

оконной/дверной сборки

на стр. 1959.

выберите дверную/оконную сборку,
щелкните на вкладке "Дверная/окон-

для стиля оконной/дверной сборки,

ная сборка"

➤

панели "Редактиро-

вание"

➤

раскрывающемся списке

"Правила проектирования"

➤

"Пе-

ренести на объект".

Если требуется сохранить переопределение в стиле оконной/дверной
сборки, следует выбрать оконную/дверную сборку еще раз, щелкнуть
на вкладке "Дверная/оконная сборка"

➤

панели

"Редактирование"

➤

раскрывающийся список "Правила

проектирования"

➤

"Сохранить стиль", а затем выбрать стиль

1954 | Глава 22 Оконные и дверные сборки

оконной/дверной сборки, в котором требуется сохранить
переопределение.

то...

Если требуется…

выберите "Применить переопреде-
ления деления к стилю" и нажмите
"ОК".

ПРИМЕЧАНИЕ

Если переопре-

деление создано только для
границы профиля, активен
только флажок "Применить пе-
реопределения деления к сти-
лю". Если созданы другие пере-
определения, такие как объеди-
нение ячеек или переопределе-
ние границы, соответствующие
флажки также будут доступны.
Если такие переопределения
требуется сохранить в стиль,
необходимо установить соответ-
ствующие флажки.

сохранить переопределение в теку-
щий стиль оконной/дверной сбор-
ки,

выберите "Применить переопреде-
ления деления к стилю" и нажмите

сохранить переопределение в но-
вый стиль оконной/дверной сборки,

"Новый". Затем введите имя для но-
вого стиля оконной/дверной сборки
и нажмите "ОК".

ПРИМЕЧАНИЕ

Если переопре-

Использование переопределений в оконных и дверных сборках | 1955

ПРИМЕЧАНИЕ

Если сохранять переопределение стиля не нужно,

щелкните на вкладке "Дверная/оконная сборка"

➤

панели

"Редактирование"

➤

раскрывающийся список "Правила

проектирования"

➤

"Правила проектирования из стиля".

Переопределения остаются в оконной/дверной сборке, их можно
удалить в соответствии с описанием в

Удаление переопределений

оконной/дверной сборки

на стр. 1959, но они не сохраняются в стиле

оконной/дверной сборки.

Редактирование вхождения секций оконной и дверной
сборки

Эта процедура используется для контекстного редактирования секций с помощью
ручки "Редактировать сетку". Используя контекстное редактирование, можно
интерактивно редактировать оконную/дверную сборку непосредственно в области
рисования, затем изменения можно сохранить в оконной/дверной сборке или стиле
оконной/дверной сборки. Более подробные сведения см. в разделе

Секции сеток

оконных и дверных сборок

на стр. 1852.

Выберите оконную/дверную сборку, для которой требуется выполнить
контекстное редактирование секций.

Задайте режим редактирования оконной/дверной сборки.

то…

Если требуется…

щелкните на вкладке "Дверная/окон-

ная сборка"

➤

панели "Редактиро-

редактировать данный экземпляр
оконной/дверной сборки,

вание"

➤

раскрывающийся список

"Правила проектирования"

➤

"Пе-

ренести на объект".

щелкните на вкладке "Дверная/окон-

ная сборка"

➤

панели "Редактиро-

редактировать стиль оконной/двер-
ной сборки,

вание"

➤

раскрывающийся список

"Правила проектирования"

➤

"Пра-

1956 | Глава 22 Оконные и дверные сборки

Щелкните ручку "Редактировать сетку".

ПРИМЕЧАНИЕ

Или же можно щелкнуть на вкладке "Дверная/оконная

сборка"

➤

панели "Редактирование"

➤

раскрывающемся списке

"Секция""Редактировать".

Введите

(деление по месту) и нажмите

ENTER

Например, если требуется отредактировать первичную сетку, следует
выбрать границу внешнего каркаса оконной/дверной сборки.

ПРИМЕЧАНИЕ

Открывается сессия контекстного редактирования.

Отображение ручек "Редактирование вхождений"

Отредактируйте секцию.

то…

Если требуется…

щелкните ручку "Добавить планиро-
вочный элемент".

добавить к сетке планировочный
элемент,

щелкните ручку "Удалить планиро-
вочный элемент".

удалить из сетки планировочный
элемент,

выберите ручку "Смещение от нача-
ла" и переместите ее в соответству-
ющее положение.

изменить смещение от начала сетки,

Использование переопределений в оконных и дверных сборках | 1957

то…

Если требуется…

выберите ручку "Смещение от кон-
ца" и переместите ее в соответству-
ющее положение.

изменить смещение от конца сетки,

щелкните ручку "Автоподстройка
расстояния между планировочными

изменить расстояние между плани-
ровочными элементами,

элементами сетки" и переместите
ее в соответствующее положение.

щелкните на вкладке "Редактирова-

ние по месту"

➤

панели "Сек-

редактировать сетку вручную,

ция"

➤

"Преобразовать в ручное"

. Вручную можно добавлять и

удалять линии сетки, изменять сме-
щения и изменять положение от-
дельных линий сетки.

щелкните ручку управления "Прави-
ла проектирования для ячеек сетки"

использовать для редактирования
размеров ячейки таблицу,

и отредактируйте значения в табли-
це.

Сохраните или откажитесь от изменений в сетке оконной/дверной
сборки.

то…

Если требуется…

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

закрыть сессию контекстного редак-
тирования без сохранения измене-
ний,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

закрыть сессию контекстного редак-
тирования после сохранения изме-
нений,

ка"

➤

"Готово"

. После редакти-

рования вхождения сетки, измене-
ния сохраняются в правилах проек-
тирования для отдельной сетки. Ес-
ли редактировался стиль окон-
ной/дверной сборки, открывается

1958 | Глава 22 Оконные и дверные сборки

то…

Если требуется…

диалоговое окно "Сохранить изме-
нения".

В диалоговом окне "Сохранить изменения" укажите, для какой секции
следует сохранить изменения.

то…

Если требуется…

убедитесь, что для опции "Сохра-
нить изменения в существующую

сохранить изменения в стиль в теку-
щей секции оконной/дверной
сборки,

секцию" выбрана текущая секция, и
щелкните "Сохранить". Изменения
в стиле оказывают воздействие на
все оконные/дверные сборки в
чертеже с таким же стилем.

щелкните "Новый", введите имя для
нового переопределения деления

создать переопределение стиля с
помощью сохранения изменений в

и нажмите "ОК". Нажмите "Сохра-

новое деление оконной/дверной
сборки,

нить". Изменения сохраняются как
переопределение стиля и применя-
ются только к оконным/дверным
сборкам, к которым это переопреде-
ление было применено.

Удаление переопределений оконной/дверной сборки

Эта процедура используется для удаления переопределений оконной/дверной сборки
из оконной/дверной сборки или из стиля оконной/дверной сборки.

Выберите оконную/дверную сборку.

то…

Если требуется…

дважды щелкните на дверной/окон-
ной сборке, разверните в палитре

удалить переопределения из окон-
ной/дверной сборки,

свойств опцию "Дополнительно" и

щелкните

рядом со словом

"Переопределения".

Использование переопределений в оконных и дверных сборках | 1959

то…

Если требуется…

выберите дверную/оконную сборку,
щелкните на вкладке "Дверная/окон-

удалить переопределение из стиля
оконной/дверной сборки,

ная сборка"

➤

панели "Об-

щие"

➤

"Редактировать стиль"

, а затем - на вкладке "Переопреде-
ления".

Выберите в списке нужное переопределение и нажмите "Удалить".

Нажмите "ОК".

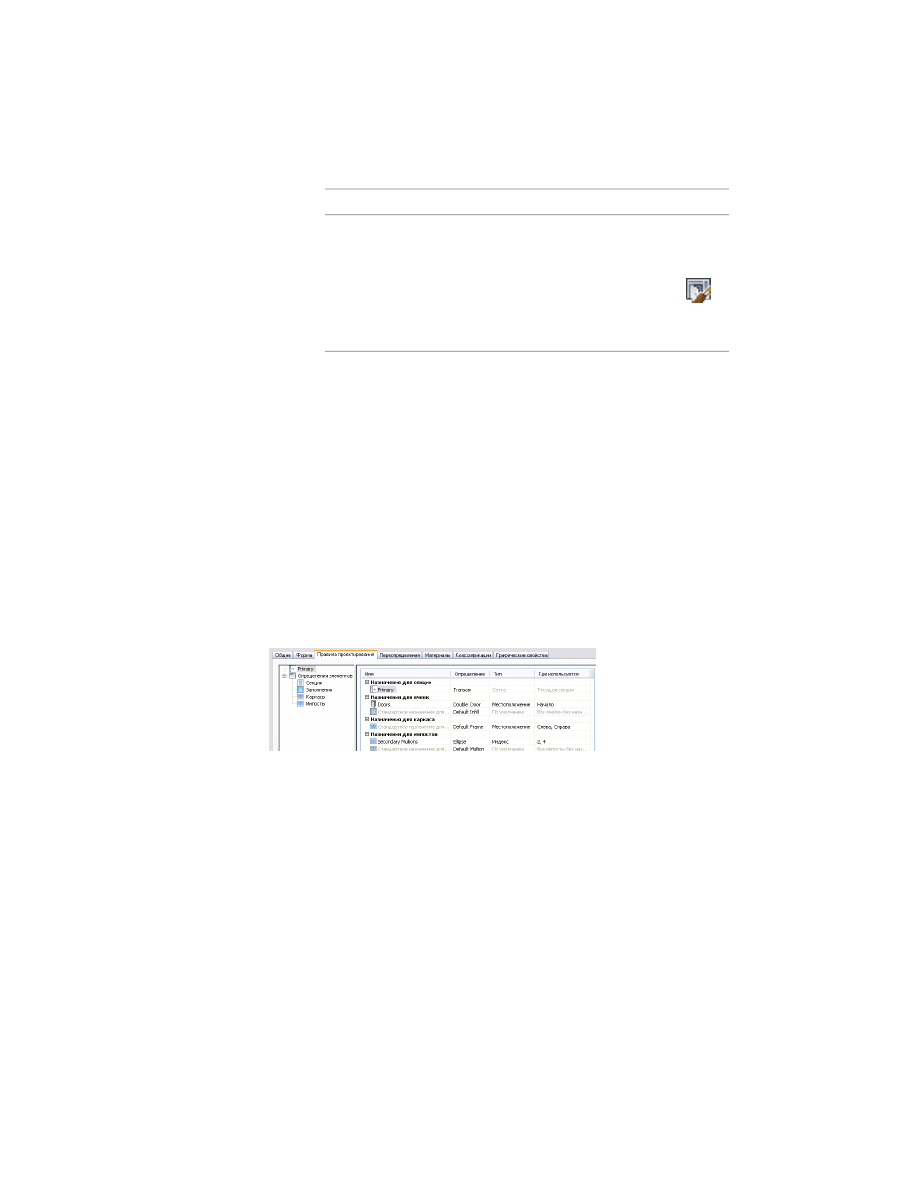

Редактирование определений элементов для стиля оконной
и дверной сборки

Определения элементов можно отредактировать с помощью вкладки "Правила
проектирования" в диалоговом окне "Свойства стиля дверных/оконных сборок".
Получить доступ к этим определениям можно из списка назначений и из списка
определений.

■

Из списка назначений:

в дереве структуры выберите сетку, для которой требуется

показать список назначений. Затем выберите назначение, использующее требуемое
определение. Выполнить изменения под списком назначений.

1960 | Глава 22 Оконные и дверные сборки

■

Из списка определений:

в дереве структуры выберите тип элемента, для которого

требуется показать все определения. Выберите нужное определение и выполните
изменения под списком определений.

Любые сделанные изменения, включая изменения имени определения,
перезаписывают существующее определение. Чтобы создать новое определение из
списка назначений, следует в списке "Элемент" выбрать "Новый". Чтобы создать
новое определение из списка определений, нажмите пиктограмму "Новая секция",
"Новое заполнение", "Новый каркас" или "Новый импост".

Редактирование оконных и дверных сборок

Большинство параметров для оконной/дверной сборки задаются в стиле
оконной/дверной сборки. Эти параметры включают секции, заполнения, каркасы и
импосты. Более подробную информацию о редактировании стиля оконной/дверной
сборки см. в разделе

Стили оконных и дверных сборок

на стр. 1844.

Другие изменения можно выполнять непосредственно в отдельной оконной/дверной
сборке, такие изменения действительны только для выбранной оконной/дверной
сборки.

■

Размеры оконной/дверной сборки

■

Вырезающие элементы

■

Параметры подчистки

Редактирование оконных и дверных сборок | 1961

Методы редактирования оконных и дверных сборок

AutoCAD Architecture предоставляет несколько методов для редактирования
оконных/дверных сборок.

■

Оконные/дверные сборки можно редактировать непосредственно с помощью
ручек размеров и других физических параметров..

■

Можно непосредственно редактировать оконные/дверные сборки с помощью
ручки "Редактировать сетку", предназначенной для изменения секций, ячеек,
каркасов и импосты сетки. Более подробные сведения см. в разделах

Редактирование вхождения секций оконной и дверной сборки

на стр. 1956,

Редактирование вхождения профилей границы для оконной/дверной сборки

на

стр. 1946 и

Переопределение заполнений оконной и дверной сборки

на стр. 1927.

■

Изменить параметры оконной/дверной сборки можно и с помощью палитры
свойств. Вкладку "Отображение" палитры свойств также можно использовать
для изменения графических свойств экранного компонента выбранного объекта
в текущем экранном представлении. Более подробные сведения см. в разделе

Использование палитры свойств для изменения графических свойств

на стр. 849.

■

Для выбранной дверной/оконной сборки можно выбирать команды
редактирования с контекстной ленты и из контекстного меню.

■

Функция "Динамический ввод" позволяет при изменении размера или угла с
помощью ручки вместо перемещения ручки ввести точное значение. Если данная

функция активна (нажмите

в строке состояния приложения), то при выборе

ручки появляется текстовое поле для ввода требуемого значения
соответствующего размера или угла. Подробные сведения см. в разделе
"Использование функции динамического ввода" справочной системы AutoCAD.

ПРИМЕЧАНИЕ

Более подробную информацию об изменении элементов в

оконной/дверной сборки см. в разделе

Использование переопределений в оконных

и дверных сборках

на стр. 1926. Более подробную информацию о изменении

отображения оконных/дверных сборок см. в разделе

Задание отображения оконных

и дверных сборок

на стр. 1916.

Использование ручек для редактирования оконных и
дверных сборок

Для редактирования дверной и оконной сборки можно использовать следующие
ручки:

1962 | Глава 22 Оконные и дверные сборки

Отображение ручек оконных/дверных сборок

Описание

Ручка

Позволяет изменить
полную толщину двер-
ной/оконной сборки

(Ширина)

Позволяет изменить вы-
соту дверной/оконной
сборки

(Высота)

Позволяет переместить
дверную/оконную сбор-

(Местополо-

жение)

ку. Если сборка прикреп-
лена якорем к стене,
можно использовать
один из трех способов:

■

Для перемещения
сборки вдоль стены
перетащите ее кур-
сором.

■

Для перемещения
сборки по толщине
стены нажмите кла-
вишу CTRL и перета-
щите ее курсором.

■

Для вертикального
перемещения сбор-
ки по стене дважды
нажмите клавишу

Редактирование оконных и дверных сборок | 1963

Описание

Ручка

CTRL и перетащите
ее курсором.

Изменение свойств положения оконной/дверной сборки

Эта процедура используется для изменения свойств положения оконной/дверной
сборки. Свойства положения включают вертикальную привязку, верхнюю точку,
высоту порога и угол поворота.

Описание

Свойство местоположения

Определяет, как измеряется высота окна -
по подоконнику или по верху

Вертикальная привязка

Верхняя точка окна

Верхняя точка

Высота подоконника окна

Высота подоконника

Угол поворота объекта

Угол поворота

Выберите оконную/дверную сборку и нажмите два раза кнопку мыши.

На палитре свойств раскройте "Местоположение".

Измените свойства местоположения.

Выберите "Дополнительную информацию", чтобы открыть таблицу
"Местоположение", в которой можно изменить дополнительные
свойства положения, такие как система координат, точка вставки и
нормаль.

Выбор другого стиля оконной/дверной сборки

Эта процедура используется для выбора другого стиля оконной/дверной сборки.

Нажмите дважды на оконную/дверную сборку, для которой требуется
сменить стиль.

Можно выбрать несколько оконных/дверных сборок и изменить их
стиль одновременно.

На палитре свойств разверните "Общие".

Выберите другой стиль.

1964 | Глава 22 Оконные и дверные сборки

Приведение в соответствие свойств существующей оконной
и дверной сборки

Эта процедура используется для применения свойств инструмента оконной/дверной
сборки одной или более существующих оконных/дверных сборок. Свойства включают
стиль оконной/дверной сборки и любые другие параметры, заданные в выбранном
инструменте.

Откройте инструментальную палитру, которую требуется использовать.

При необходимости отобразить требуемый элемент, воспользуйтесь
прокруткой.

Выберите инструмент оконной/дверной сборки, щелкните правой
кнопкой и выберите "Применить свойства инструмента к", "Оконная
сборка".

Выберите оконные/дверные сборки и нажмите

ENTER

Свойства выбранных оконных/дверных сборок будут соответствовать
свойствам инструмента оконной/дверной сборки.

Изменение размеров оконных и дверных сборок

Эта процедура используется для изменения размеров оконной/дверной сборки.

Выберите оконную/дверную сборку и нажмите два раза кнопку мыши.

В палитре свойств разверните вкладку "Размеры".

Измените размеры:

Описание

Размер

Расстояние между базовой линией
и верхней точкой оконной/дверной

Высота

сборки, включая высоту возвыше-
ния.

Расстояние от базовой высоты до
верхней точки оконной/дверной
сборки.

Возвышение

Угол всех заполнений и горизонталь-
ных границ (каркасов или импостов)

Угол в начале

в начале оконной/дверной сборки.
Более подробную информацию об

Редактирование оконных и дверных сборок | 1965

Описание

Размер

углах в начале см. в разделе

Соеди-

нение оконных и дверных сборок
под углом

на стр. 1969.

Угол всех заполнений и горизонталь-
ных границ (каркасов или импостов)
в конце оконной/дверной сборки.

Угол в конце

Изменение формы оконной/дверной сборки

Эта процедура используется для изменения формы оконной/дверной сборки.
Существуют несколько стандартных форм оконных/дверных сборок. Можно
использовать любую из этих форм или использовать в качестве формы AD-профиль.
Более подробную информацию о профилях см. в разделе

Создание профиля для

каркаса оконной/дверной сборки

на стр. 1876.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей"

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите стиль дверной/оконной сборки, который требуется изменить.

Перейдите на вкладку "Форма".

Выберите форму из списка "Стандартные" или нажмите "Использовать
профиль" и выберите в качестве формы имеющийся AD-профиль.

Нажмите "ОК".

1966 | Глава 22 Оконные и дверные сборки

Изменение положения автономной оконной/дверной
сборки

Существующую оконную/дверную сборку можно переместить с помощью изменения
значений координат точки вставки. Оконная/дверная сборка характеризуется
ориентацией относительно МСК (мировой системы координат) или текущей ПСК
(пользовательской системы координат). Например, если верх и низ линии
оконной/дверной сборки параллельны плоскости XY, то ее нормаль параллельна
оси Z. Можно изменить ориентацию оконной/дверной сборки, сделав ее нормаль
параллельной другой оси. Можно также повернуть оконную/дверную сборку в своей
плоскости с помощью изменения угла поворота.

Более подробную информацию о МСК (мировой системе координат) см. в разделе
"Использование координат и координатных систем" справочной системы AutoCAD.

Выберите оконную/дверную сборку и дважды щелкните кнопкой мыши.

На палитре свойств раскройте "Местоположение".

Щелкните опцию "Дополнительная информация".

Задайте положение оконной/дверной сборки.

то…

Если требуется…

введите новые значения координат
в поле "Точка вставки".

переместить оконную/дверную
сборку,

проведите нормаль оконной/двер-
ной сборки параллельно оси

; в

расположить оконную/дверную
сборку на плоскости

поле "Нормаль" введите

для Z и

для X и Y.

проведите нормаль оконной/двер-
ной сборки параллельно оси

; в

расположить оконную/дверную
сборку на плоскости

поле "Нормаль" введите

для Х и

для Y и Z.

проведите нормаль оконной/двер-
ной сборки параллельно оси

; в

расположить оконную/дверную
сборку на плоскости

поле "Нормаль" введите

для Y и

для X и Z.

введите новое значение в опции
"Угол поворота".

изменить угол поворота окон-
ной/дверной сборки,

Редактирование оконных и дверных сборок | 1967

Нажмите "ОК".

Добавление вырезающих элементов к оконной/дверной
сборке

Эта процедура используется для добавления к оконной/дверной сборке вырезающих
элементов. Вырезающие элементы используют геометрию 3D объектов для создания
пользовательских проемов или контуров в оконной/дверной сборке. Можно задать
способ применения вырезающих элементов к оконной/дверной сборке: добавлять
к оконной/дверной сборке, отнимать из оконной/дверной сборки или игнорировать.

Поместите объект туда, где будут заданы вырезающие элементы.

Выберите дверную/оконную сборку, к которой требуется добавить
вырезающий элемент.

Щелкните вкладку "Дверная/оконная сборка"

➤

панель

"Редактирование"

➤

раскрывающийся список "Вырезающие

элементы"

➤

"Добавить"

Выберите объект, пересекающий оконную/дверную сборку, и нажмите

ENTER

Задайте компонент оконной/дверной сборки, к которому будет добавлен
вырезающий элемент.

то…

Если требуется добавить выре-
зающий элемент…

введите

(да) в ответ на предложе-

ние компонента заполнения.

к заполнению,

введите

(да) в ответ на предложе-

ние компонента каркаса.

к каркасу,

введите

(да) в ответ на предложе-

ние для компонента импоста.

к импосту,

Нажмите

ENTER

1968 | Глава 22 Оконные и дверные сборки

Удаление вырезающего элемента из оконной и дверной
сборки

Эта процедура используется для удаления такого объекта, как формообразующий
элемент, из оконной/дверной сборки, к которой данный объект был добавлен в
качестве вырезающего компонента.

Выберите дверную/оконную сборку, из которой требуется удалить
вырезающий элемент.

Щелкните вкладку "Дверная/оконная сборка"

➤

панель

"Редактирование"

➤

раскрывающийся список "Вырезающие

элементы"

➤

"Удалить"

Выберите объект, пересекающий оконную/дверную сборку, и нажмите

ENTER

Соединение оконных и дверных сборок под углом

Эта процедура используется для сглаживания соединения соседних углов
оконных/дверных сборок. Угол, примыкающий к оконной/дверной сборке, по
умолчанию не сглажен. Необходимые углы можно задавать автоматически.

Угол соединения применяется ко всем соседним заполнениям и горизонтальным
границам (каркаса или импоста). Вертикальные границы остаются без изменения.

СОВЕТ

Если требуется создать пользовательский угол для сглаживания соединения

углов между двумя оконными/дверными сборками, можно заменить границу одной
из оконных/дверных сборок на AD-профиль и удалить границу другой
оконной/дверной сборки с помощью опции переопределения каркаса "Удалить
границу". Более подробные сведения см. в разделе

Переопределение каркасов и

импостов оконной и дверной сборки

на стр. 1939 и

Определение каркасов оконной

и дверной сборки

на стр. 1873.

Выберите одну из дверных/оконных сборок.

Щелкните на вкладке "Дверная/оконная сборка"

➤

панели

"Редактирование"

➤

"Задать углы соединения"

Выберите другую оконную/дверную сборку.

Если изменить угол одной из оконных/дверных сборок, следует еще
раз использовать функцию "Углы сглаживания соединений" для
перерасчета углов.

Редактирование оконных и дверных сборок | 1969

Задание угла сглаживания соединения для оконной и
дверной сборки, соседней с другим объектом

Эта процедура используется для создания вручную углового соединения между
оконной/дверной сборкой и другим объектом, таким как стандартная стена или
формообразующий элемент. Например, если оконная/дверная сборка соединяется
со стандартной стеной, расположенной по отношению к оконной/дверной сборке
под углом 60 градусов, необходимо задать угол сглаживания соединения 30 градусов.

Угол сглаживания соединения применяется ко всем соседним заполнениям и
горизонтальным границам. Вертикальные границы остаются без изменения.

Выберите оконную/дверную сборку и нажмите на нее дважды.

В палитре свойств разверните вкладку "Размеры".

Сгладьте соединение оконной/дверной сборки в начальной или
конечной точке.

то…

Если требуется сгладить соеди-
нение оконной/дверной сбор-
ки…

введите значение угла для опции
"Угол в начале" и нажмите

ENTER

в начальной точке,

введите значение угла для опции
"Угол в конце" и нажмите

ENTER

в конечной точке,

Отображение секущей плоскости дверной и оконной сборки

Эта процедура используется для задания свойств одной или нескольких секущих
плоскостей для отдельной дверной и оконной сборки. Графические свойства
плоскости сечения применяются только в таких экранных представлениях как "План",
которые используются для отображения чертежа в виде сверху (в плане).

Дважды щелкните на дверной/оконной сборке, которую необходимо
изменить.

Перейдите на вкладку "Отображение" палитры свойств.

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

1970 | Глава 22 Оконные и дверные сборки

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

дверным и оконным сборкам чертежа, выберите опцию "Стандартный
параметр чертежа". Чтобы применить изменения ко всем сборкам
этого стиля, выберите "Стиль оконных/дверных сборок:<имя стиля>".
Дополнительную информацию о стилях см. в разделе

Стили оконных

и дверных сборок

на стр. 1844.

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

Для параметра "Переопределить секущую плоскость" задайте, следует
ли переопределить глобальную секущую плоскость, которая определена
для текущей конфигурации экранного представления.

Если для параметра "Переопределить секущую плоскость" выбрано "Да",
введите значение для параметра "Высота", чтобы определить секущую
плоскость для этого объекта. (Другой способ: можно щелкнуть на значке

и указать в области рисования две точки, определяющие новый

размер).

Для параметра "Использовать секущую плоскость объекта-владельца
в случае закрепления якорем" укажите, следует ли использовать секущую
плоскость объекта-владельца в случае, когда сборка прикреплена якорем
к этому объекту.

Чтобы задать для сборки дополнительные секущие плоскости, щелкните

на значке

"Задание секущих плоскостей вручную".

В электронной таблице "Вручную выбирать отметки выше и ниже
секущей плоскости" нажмите "Добавление", а в группе "Секущая
плоскость" введите значение высоты новой секущей плоскости.

то …

Если добавляется плоскость се-
чения ...

объекты отображаются с использо-
ванием свойств "Слой/Цвет/Тип ли-

на высоте меньшей, чем текущая
секущая плоскость,

ний", заданных для компонента
"Ниже секущей плоскости" данного
объекта.

объекты отображаются с использо-
ванием свойств "Слой/Цвет/Тип ли-

на высоте большей, чем текущая
секущая плоскость,

ний", заданных для компонента
"Выше секущей плоскости" данного
объекта.

Редактирование оконных и дверных сборок | 1971

Добавленную плоскость сечения можно удалить, нажав кнопку
"Удалить".

Кроме того, из контекстного меню сборки можно обратиться к этим же параметрам
секущей плоскости, чтобы изменить их, следующим образом:

Выберите дверную/оконную сборку, которую необходимо изменить,
щелкните правой кнопкой и выберите пункт "Изменить экранное
представление".

В диалоговом окне "Экранное представление" выберите вкладку
"Графические свойства".

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".

Текущее экранное представление будет выделено.

При необходимости щелкните

В диалоговом окне "Графические свойства" перейдите на вкладку
"Секущая плоскость" и внесите необходимые изменения.

Нажмите "ОК" два раза.

Отображение подоконников для дверной/оконной сборки

Данная процедура предназначена для изменения размеров подоконника для
дверной/оконной сборки на экранном представлении "План подоконников".

Дважды щелкните на дверной/оконной сборке.

Перейдите на вкладку "Отображение" палитры свойств.

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

Стили оконных

и дверных сборок

на стр. 1844.

Для параметра "Экранное представление" выберите "План
подоконников".

1972 | Глава 22 Оконные и дверные сборки

При необходимости раскройте "Графические свойства

объекта"

➤

"Дополнительные" и щелкните

(размеры подоконников).

В электронной таблице "Размеры подоконников" введите значения
удлинения и ширины подоконника.

Компоненты подоконника A и B предназначены для внешней стороны
дверной/оконной сборки. Компоненты подоконника C и D - для
внутренней стороны.

Нажмите "ОК".

В раскрывающемся списке "Экранный компонент" нажимайте на значки
в виде электрической лампочки для включения и выключения
видимости компонентов подоконника.

Кроме того, из контекстного меню дверной/оконной сборки можно обратиться к
параметрам размеров подоконников и видимости, чтобы изменить их, следующим
образом:

Перейдите на вкладку "Графические свойства".

Текущее экранное представление будет выделено.

При необходимости щелкните

Перейдите на вкладку "Прочие".

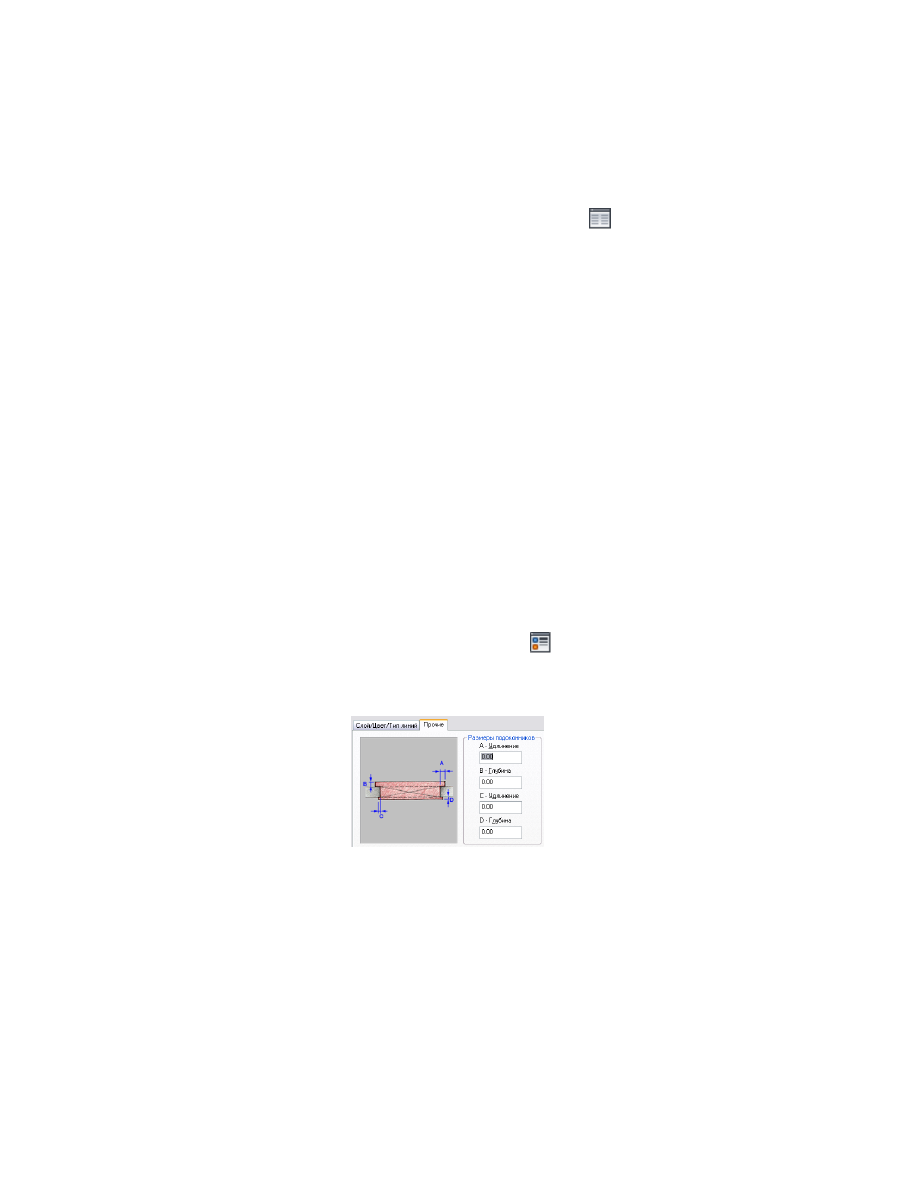

Размеры подоконников дверной/оконной сборки

Под заголовком "Размеры подоконников" введите размеры глубины и
удлинения подоконника.

Редактирование оконных и дверных сборок | 1973

На вкладке "Слой/Цвет/Тип линий" в разделе "Видимый" нажимайте
на значки для включения, если необходимо, видимости отдельных
экранных компонентов подоконника.

Дважды нажмите "ОК".

Отображение других характеристик дверной/оконной
сборки

Эта процедура используется для указания других графических свойств отдельной
дверной/оконной сборки, включая размер маркера ячейки, отображение соединений
по углам каркасов, а также пользовательских компонентов. Если для компонента
будет использоваться пользовательская графика, то перед запуском процедуры
прорисуйте этот компонент и сохраните его как блок.

Дважды щелкните на дверной/оконной сборке.

Перейдите на вкладку "Отображение" палитры свойств.

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

Стили оконных

и дверных сборок

на стр. 1844.

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

Если необходимо изменить размер маркеров, используемых в
дверной/оконной сборке для ячеек, выберите "Размер маркера ячейки"
и введите новое значение. (Другой способ: можно щелкнуть на значке

и указать в области рисования две точки, определяющие новый

размер).

Дополнительно можно для параметра "Показывать соединения в углах
каркасов" выбрать "Да/Нет".

Если необходимо добавить или изменить пользовательский компонент,
то в разделе "Пользовательские компоненты для модели" (или

1974 | Глава 22 Оконные и дверные сборки

"Пользовательские компоненты в плане", если работа ведется в виде в

плане), нажмите

В окне "Пользовательские компоненты для модели" (или
"Пользовательские компоненты в плане") нажмите "Добавить" или
выберите один из компонентов в списке и нажмите "Редактировать".

В окне "Пользовательский компонент изображения" в поле "Тип
компонента" выберите "Заполнение", "Рамка" или "Импост".

Введите имя в поле "Имя компонента" или щелкните "Выбрать
компонент" и в диалоговом окне "Выбор определения <тип
компонента>" выберите определение и нажмите "ОК".

Выберите "Прорисовывать пользовательскую графику".

Укажите экранное представление элемента:

то …

Если требуется …

установите флажок "Заменить гра-
фику".

отображать блок вместо связанного
элемента оконной/дверной сборки,

снимите флажок "Заменить графи-
ку".

наложить блок поверх элемента
оконной/дверной сборки так, чтобы
отображался и блок, и элемент
оконной/дверной сборки,

Нажмите "Выбрать блок", выберите созданный пользовательский блок
и нажмите "ОК".

Укажите остальные параметры пользовательского экранного блока.

то...

Если требуется …

выберите "Ширина", "Высота" или
"Глубина". Во избежание изменений

изменить масштаб блока так, чтобы
он вписывался в конкретные габари-
ты,

пропорций блока выберите "Зафик-
сировать соотношение XY".

укажите точку вставки в плоскостях
X, Y и X.

указать, каким образом блок встав-
ляется в сетку в направлениях X, Y
и Z,

укажите, требуется ли обращение
блока по осям X, Y или Z.

зеркально отобразить блок,

Редактирование оконных и дверных сборок | 1975

то...

Если требуется …

задайте смещение по осям X, Y или
Z.

сместить блок по отношению к сет-
ке,

Нажмите "ОК" два раза.

Прикрепление гиперссылок, примечаний или файлов к
оконной/дверной сборке

Эта процедура используется для ввода примечаний и присоединения файла ссылок
к оконной/дверной сборке. Можно также редактировать примечания и редактировать
или удалять файлы ссылок оконной/дверной сборки.

Выберите оконную/дверную сборку и нажмите на нее дважды.

На палитре свойств перейдите на вкладку "Расширенные данные".

Чтобы добавить гиперссылку, нажмите на

рядом с позицией

"Гиперссылка" и определите ссылку.

Более подробную информацию о процедуре добавления гиперссылок
см. в разделе "Добавление гиперссылок к чертежу" справочной системы
AutoCAD.

Для добавления примечания нажмите кнопку

рядом с заголовком

"Примечания" и введите текст примечания.

Нажмите "ОК".

Для присоединения файла ссылок нажмите кнопку

рядом с

заголовком "Справочные документы" и присоедините, отредактируйте
или отсоедините файл ссылок:

то...

Если требуется…

нажмите кнопку "Добавить", выбери-
те файл и щелкните "Открыть".

присоединить файл ссылок,

выберите файл и щелкните на опи-
сании. Введите новый текст и нажми-
те

ENTER

отредактировать описание файла
ссылок,

1976 | Глава 22 Оконные и дверные сборки

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 14
