AutoCAD Architecture 2011. Руководство пользователя (глава 21-24)

ПРИМЕЧАНИЕ

Более подробную информацию об удалении кромки каркаса см. в

разделе

Удаление из оконной и дверной сборки границы каркаса

на стр. 1908.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой части окна в опции "Определения элементов" выберите
"Каркасы".

Выберите в списке ненужное определение каркаса и щелкните
(удалить каркас).

Нажмите "ОК".

Задание импостов оконной/дверной сборки

Определения импостов могут быть назначены всем сеткам оконных/дверных сборок,
включая первичную сетку. Импостами оконной/дверной сборки являются границы
между ячейками сетки. Можно задать импосты с помощью определения ширины и
глубины или с помощью выбора профиля, из которого будут выдавливаться импосты.

Так как оконные/дверные сборки могут содержать несколько вложенных сеток с
различными импостами, для импостов сетки рекомендуется использовать соглашение
об наименованиях, указывающее положение сетки или ее назначение в
оконной/дверной сборке. Например, название "У3-Э1-Импост окна" указывает на
импост окна сетки третьего уровня на первом этаже.

Стили оконных и дверных сборок | 1881

Задание импостов оконной/дверной сборки по умолчанию и на основе профиля.

Если создать определения импостов для отдельного стиля оконной/дверной сборки,
такие определения можно будет назначить только оконным/дверным сборкам такого
же стиля. Можно создать столько определений импостов, сколько требуется, а затем,
при необходимости, назначать эти определения импостам. Если используются
вложенные сетки, то при этом каждая сетка имеет свои собственные импосты. Для
всех импостов без назначения используется определение импоста по умолчанию,
которое можно редактировать и назначать импостам. Более подробные сведения см.
в разделе

Назначение определений импостам оконной и дверной сборки

на стр. 1909.

СОВЕТ

С помощью Диспетчера стилей можно скопировать определение каркаса

и использовать его в качестве определения импоста. Выберите определение
каркаса и перетащить его в левую часть панели "Импосты".

Материалы и графические свойства импостов

Если для изменения графических свойств импостов материалы не используются, то
их графические свойства можно задать в стиле оконной/дверной сборки. Слой, цвет,
тип линии и другие графические свойства импостов по умолчания применяются ко
всем импостам, для которых не создан пользовательский компонент изображения.
Отображение каждого определения импоста можно изменять независимо друг от
друга. Более подробные сведения см. в разделе

Задание отображения оконных и

дверных сборок

на стр. 1916.

1882 | Глава 22 Оконные и дверные сборки

Задание импостов оконной/дверной сборки по ширине и
глубине

Эта процедура используется для задания импостов с помощью указания ширины и
глубины.

Задание ширины и глубины импоста оконной/дверной сборки

СОВЕТ

Чтобы удалить импосты для структурного остекления, следует создать

определение импоста, у которого ширина и высота равны нулю. Затем назначить
это определение импостам, которые требуется удалить. Более подробные сведения
см. в разделе

Удаление импостов из сетки оконной и дверной сборки

на стр. 1912.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой панели окна в опции "Определение элементов" выберите
"Импосты".

Стили оконных и дверных сборок | 1883

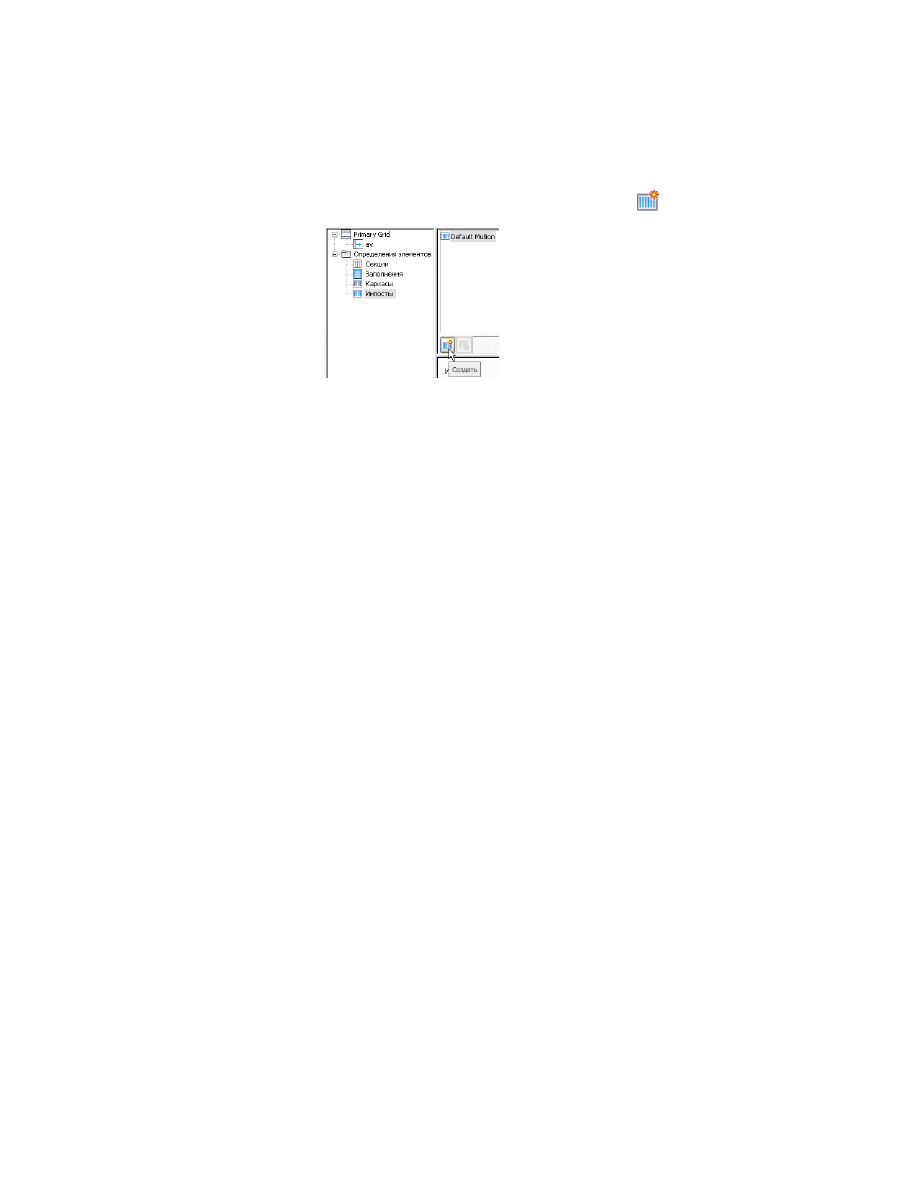

Чтобы создать новое определение импоста, щелкните

Введите имя для нового определения импоста.

Задайте ширину и глубину определения импоста.

Задайте смещения.

Более подробные сведения в разделе

Задание смещений для импостов

оконной/дверной сборки

на стр. 1886.

Нажмите "ОК".

После создания определения импоста, его можно назначить любому импосту в
оконной/дверной сборке. Более подробные сведения см. в разделе

Назначение

определений импостам оконной и дверной сборки

на стр. 1909.

Создание профиля импостов оконной/дверной сборки

Эта процедура используется для создания профиля, который можно применять для
задания формы определения импоста оконной/дверной сборки. Затем, чтобы создать
импост, к профилю можно применить операцию выдавливания.

Высота и толщина полилинии, используемой для создания профиля, определяет
высоту и ширину импоста оконной/дверной сборки по умолчанию. Точка вставки
профиля выравнивается по центру тяжести каркаса.

Нарисуйте замкнутую полилинию, высота и глубина которой
соответствует создаваемого импосту оконной/дверной сборки.

Выберите полилинию, щелкните правой кнопкой и выберите
"Сформировать", "Определение профиля".

Для точки вставки профиля введите

(центр тяжести).

Точка вставки профиля выравнивается по центру тяжести каркаса.

Введите имя для профиля и нажмите "ОК".

1884 | Глава 22 Оконные и дверные сборки

Созданный профиль можно использовать в качестве импоста
оконной/дверной сборки. Более подробные сведения см. в разделе

Задание импостов оконных и дверных сборок с помощью профиля

на

стр. 1885.

Задание импостов оконных и дверных сборок с помощью
профиля

Эта процедура используется для создания определения элемента импоста из профиля.
Если ломаную кромки импоста использовать не желательно, для задания изогнутых,
зазубренных или других кромок специфической формы можно использовать профиль.

Для создания импоста из профиля также можно использовать функцию контекстного
редактирования. Более подробные сведения см. в разделе

Создание границы каркаса

или импоста из полилинии или профиля с помощью редактирования вхождений

на

стр. 1942.

Так как оконные/дверные сборки могут содержать несколько вложенных сеток с
различными импостами, для импостов сетки рекомендуется использовать соглашение
о наименованиях, указывающее положение сетки или ее назначение в
оконной/дверной сборке. Например, название "У3-Э1-Импост окна" указывает на
импост окна сетки третьего уровня на первом этаже.

ПРИМЕЧАНИЕ

Точка вставки профиля выравнивается по центру тяжести каркаса.

Создайте профиль, необходимый для создания импоста.

Более подробные сведения см. в разделе

Создание профиля импостов

оконной/дверной сборки

на стр. 1884.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

Стили оконных и дверных сборок | 1885

В левой части окна в опции "Определение элементов" выберите
"Импосты".

Выберите определение импоста или нажмите

, чтобы создать новое

определение.

Введите имя для нового определения импоста.

Задайте ширину и глубину определения импоста.

Эти размеры используются при расчете центральной точки импоста
для привязки профиля, а также при задании границы для соседнего
заполнения.

Выберите "Использовать профиль".

ПРИМЕЧАНИЕ

Параметры профиля доступны только в том случае,

если требуемые профили имеются в текущем чертеже.

Выберите в списке профиль.

По умолчанию ширина и глубина вставляемого профиля соответствует
ширине и глубине профиля, заданных при его создании.

Чтобы настроить размер профиля в соответствии с шириной или
глубиной импоста, следует выбрать "Автоподстройка ширины или
глубины профиля".

Чтобы отобразить профиль зеркально относительно оси

или

, для

опции "Зеркало" следует выбрать "Х" или "Y".

Чтобы повернуть профиль, задайте угол поворота.

Задайте смещения.

Более подробные сведения в разделе

Задание смещений для импостов

оконной/дверной сборки

на стр. 1886.

Нажмите "ОК".

После создания определения импоста, его можно назначить любому импосту в
оконной/дверной сборке. Более подробные сведения в разделе

Назначение

определений импостам оконной и дверной сборки

на стр. 1909.

Задание смещений для импостов оконной/дверной сборки

Эта процедура используется для задания импостов, смещенных от начала или конца
оконной/дверной сборки с целью удлинения или сокращения границы, или импостов,
смещенных по осям Х или Y для сдвига границы. Например, можно представить

1886 | Глава 22 Оконные и дверные сборки

структурное остекление с помощью смещения импостов таким образом, чтобы они
оказались за заполнением стеклянной панели.

Описание

Смещение

Для вертикальных импостов при положи-
тельном смещении по оси Х импосты сме-

щаются к концу оконной/дверной сборки,
при отрицательном смещении по оси Х - к
началу оконной/дверной сборки. Для гори-
зонтальных импостов при положительном
смещении по оси Y импосты смещаются к
верху оконной/дверной сборки, при отри-
цательном смещении по оси Y - к низу
оконной/дверной сборки.

В виде "План" при положительном смеще-
нии по оси Y импосты смещаются выше ба-

зовой линии, при отрицательном смещении
- ниже базовой линии.

При отрицательном смещении от начала
импосты удлиняются за начальную точку,
при положительном - сокращаются.

Начало

При отрицательном смещении от конца
импосты удлиняются за конечную точку,
при отрицательном - сокращаются.

Конец

СОВЕТ

Чтобы быстро определить начальную и конечную точки оконной/дверной

сборки, следует выбрать оконную/дверную сборку. Рядом с центром
оконной/дверной сборки появится ручка "Смена направления", указывающая края
оконной/дверной сборки.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

Стили оконных и дверных сборок | 1887

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой части окна в опции "Определение элементов" выберите
"Импосты".

Выберите определение импоста или нажмите

, чтобы создать новое

определение.

Задайте смещения для Х, Y, "Начало" и "Конец".

Нажмите "ОК".

Удаление определения импоста из стиля оконной/дверной
сборки

Эта процедура используется для удаления определения импоста, в котором нет
дальнейшей необходимости. Нельзя удалить назначенное определение импоста, его
можно удалить только в том случае, если определение импоста назначено в качестве
переопределения. Нельзя также удалить определение импоста по умолчанию, его
можно только отредактировать.

ПРИМЕЧАНИЕ

Более подробную информацию об удалении импостов из границ

ячеек см. в разделе

Удаление импостов из сетки оконной и дверной сборки

на стр.

1912.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

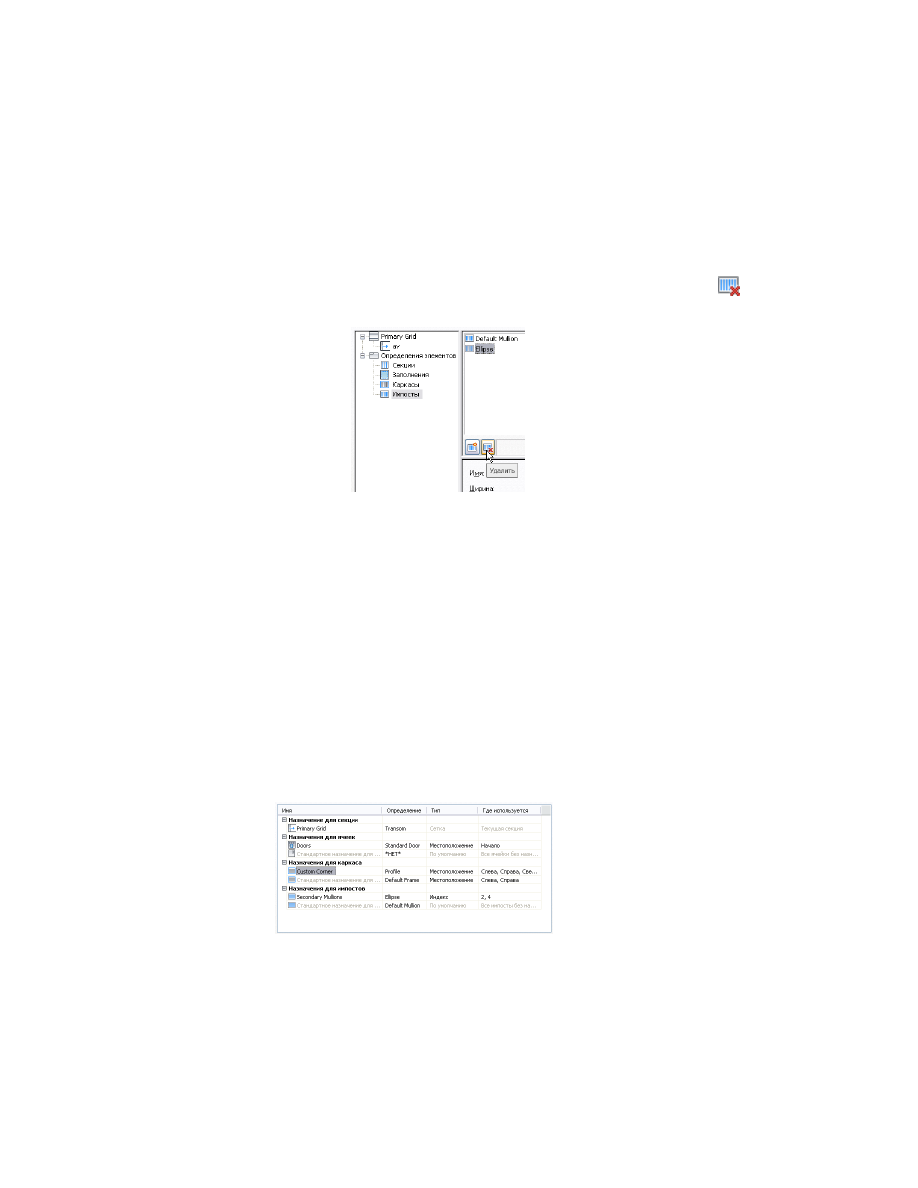

1888 | Глава 22 Оконные и дверные сборки

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой части окна в опции "Определение элементов" выберите
"Импосты".

Выберите в списке ненужное определение импоста и щелкните
(удалить импост).

Нажмите "ОК".

Назначение определений элементам оконных и дверных
сборок

Создав определения элементов для стиля оконной/дверной сборки, можно назначать
эти определения любым элементам оконной/дверной сборки: секциям, заполнениям
ячеек, каркасам и импостам.

По умолчанию всем элементам одного типа назначается одно определение. Кроме
того, можно назначить определения отдельным элементам. Например, всем ячейкам
сетки назначено заполнение по умолчанию. Можно создать новое назначение для
ячеек, выбрать другое заполнение, а затем определить ячейки, которым будет
назначено это заполнение.

Список назначений

Стили оконных и дверных сборок | 1889

Более подробную информацию об определениях элементов см. в разделе

Создание

определения элементов для стилей оконных и дверных сборок

на стр. 1848.

Назначение секции сетке оконной и дверной сборки

Секции определяют ориентацию сетки (горизонтальное или вертикальное
направление ячеек сетки и импостов) и тип секции (количество и размер ячеек).

После задания секции ее можно назначить первичной сетке или вложенным сеткам.
Вложенные сетки создаются с помощью выбора в качестве назначения для ячеек
опции "Вложенная сетка". Более подробные сведения см. в разделе

Использование

вложенных сеток в оконных и дверных сборках

на стр. 1892.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой панели диалогового окна выберите сетку, которой требуется
назначить правила.

Имя выбранной сетки отображается в таблице в "Назначении для
секции".

СОВЕТ

Чтобы переименовать сетку, ее нужно выделить, щелкнуть

"Переименовать" и ввести новое имя.

Выделите столбец "Элемент" для сетки и выберите из списка определение
секции.

1890 | Глава 22 Оконные и дверные сборки

Нажмите "ОК".

Назначение заполнения для ячеек оконной и дверной
сборки

Заполнение определяет содержимое ячейки оконной/дверной сборки. Ячейка
оконной/дверной сборки может содержать обычную панель по умолчанию или
вложенную сетку, AD-полигон, стеновую панель, стиль двери или окна. Для
добавления к определению заполнения стилей объектов, используемых в заполнении,
они должны находиться в текущем чертеже. Панели, как правило, представляют
собой остекление или другое плоское заполнение, такое как камень или бетон.

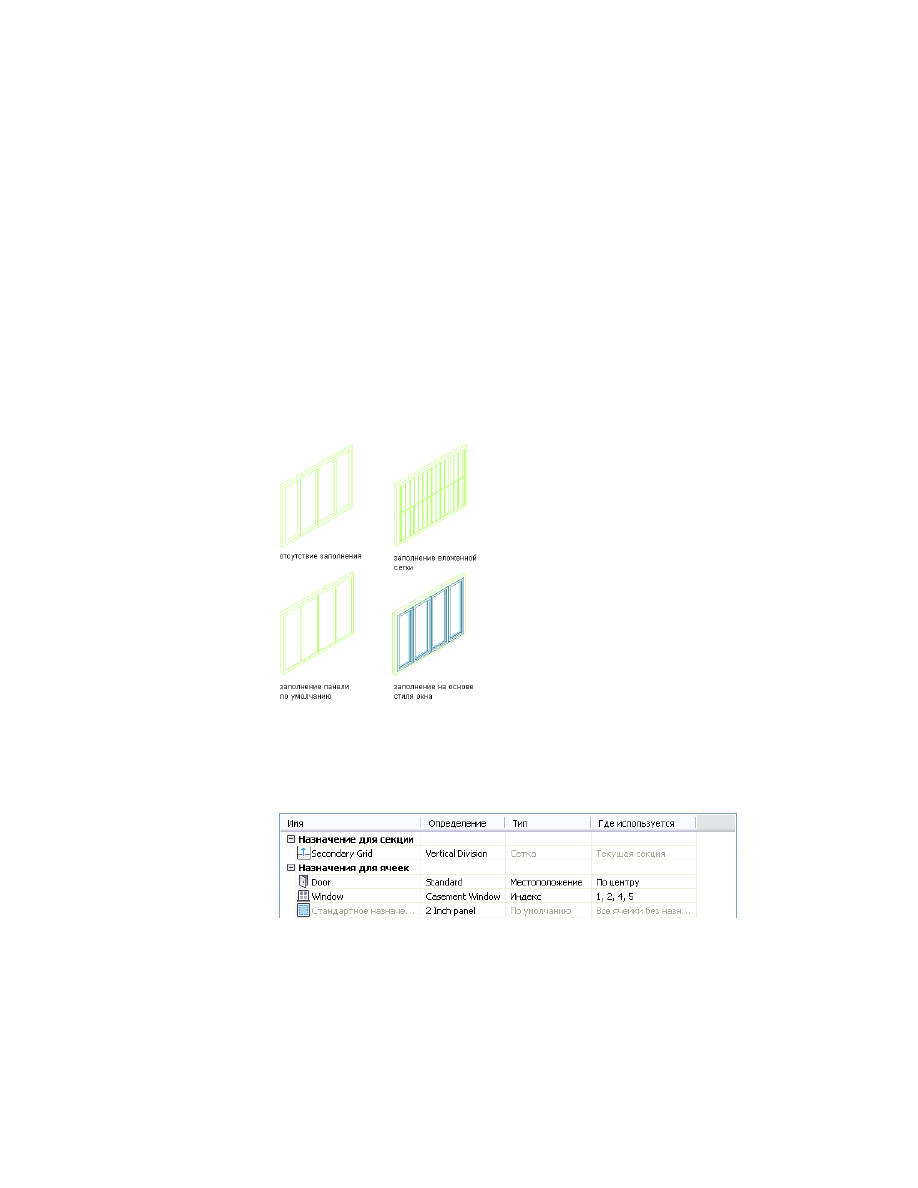

Задание определения заполнения оконной/дверной сборки

Назначения для ячеек

Назначения для ячеек определяют определение заполнения, которое используется
для ячеек. Можно присвоить всем ячейкам одно назначение или создать несколько
назначений для ячеек и присвоить различные заполнения различным ячейкам.

Стили оконных и дверных сборок | 1891

Не следует назначать одной ячейке несколько определений. В этом случае ячейке
присваивается последнее используемое назначение.

Стандартное назначение для ячеек

Стандартные (задаваемые по умолчанию) назначения для ячеек используются всеми
ячейками, для которых не выполнено назначение. Стандартное назначение можно
изменить, подставив на его место заполнение любого типа, но удалить стандартное
назначение ячейки нельзя.

Можно изменить стандартное назначение для ячеек так, чтобы использовать наиболее
часто встречающееся в проекте определение заполнения. В таком случае все ячейки
без назначения заполнения используют стандартное определение заполнения.

Материалы и графические свойства заполнения

Слой, цвет, тип линии и другие графические свойства стандартных заполнений
применяются ко всем заполнениям, которым не назначены материалы или для
которых не создан пользовательский компонент изображения. Редактировать
отображение каждого определения заполнения можно независимо от других
определений. Более подробные сведения см. в разделе

Задание отображения оконных

и дверных сборок

на стр. 1916.

Использование вложенных сеток в оконных и дверных
сборках

Любая сетка оконной/дверной сборки является одномерной с горизонтальными или
вертикальными секциями. Используя вложенные сетки в оконной/дверной сборке,
можно создавать различные простые или сложные шаблоны.

Задание местоположения вложенной сетки оконной/дверной сборки

1892 | Глава 22 Оконные и дверные сборки

Простые первичные сетки

Использование вложенных сеток начинается с первичной сетки. Далее каждую ячейку
первичной сетки можно заполнить другой сеткой. Например, на следующем чертеже
представлена горизонтальная первичная сетка с четырьмя ячейками. Чтобы создать
простую 2D сетку, можно в каждую горизонтальную ячейку вложить вертикальную
сетку.

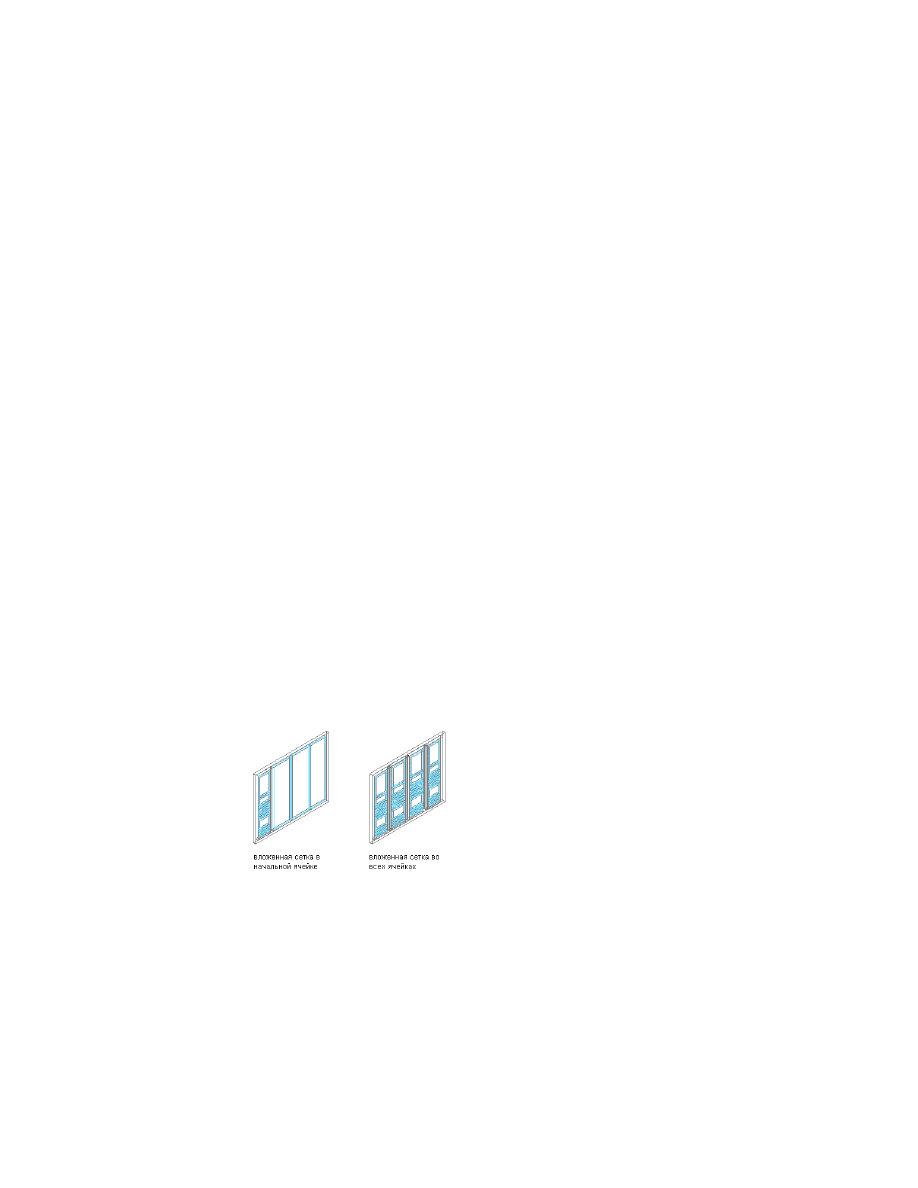

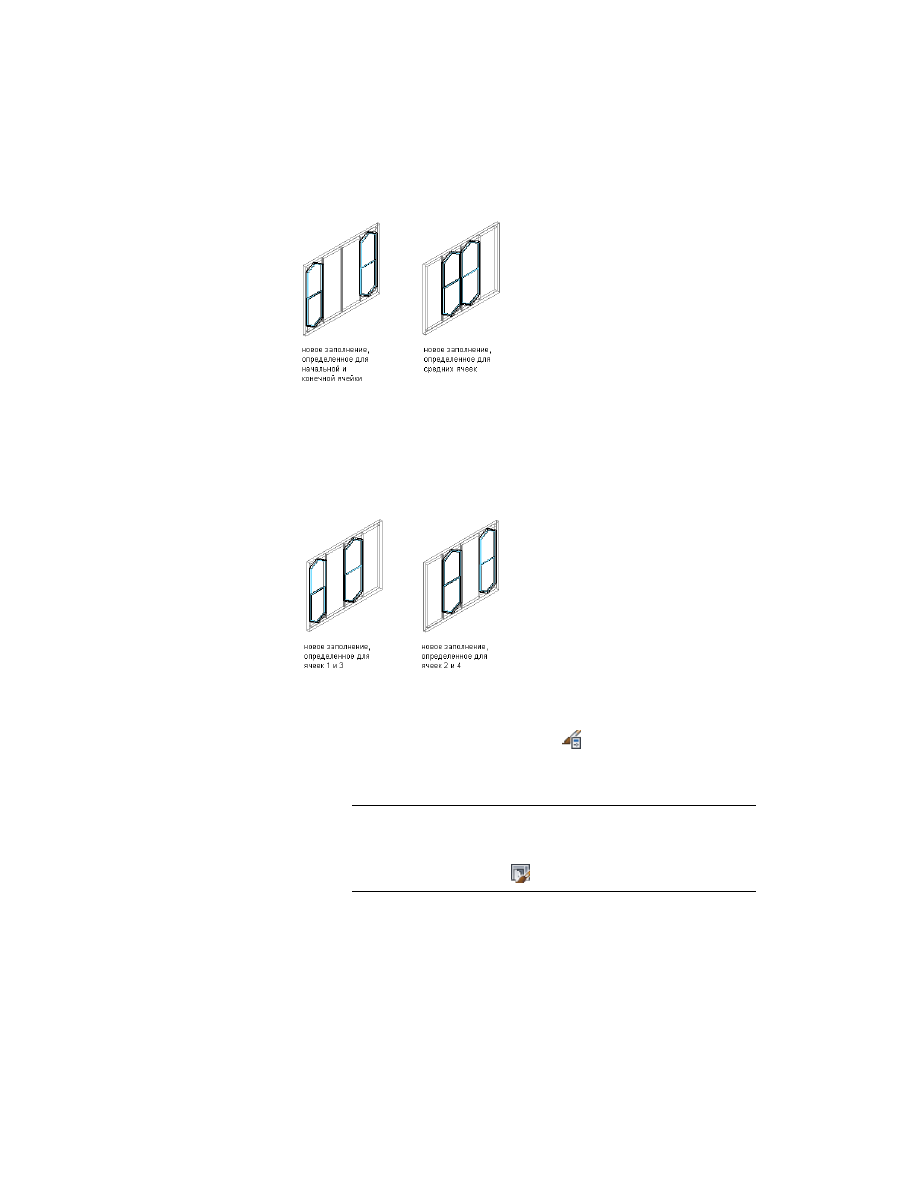

Задание деления ячейки 1 оконной/дверной сборки

На предыдущем чертеже ячейки сетки имеют одинаковое назначение для ячеек -
вертикальное деление. Но каждая ячейка в сетке является независимой и может
иметь отдельное назначение. Например, на следующем чертеже показано, что одна
ячейка первичной сетки содержит другую горизонтальную сетку, следующая ячейка
содержит вертикальную сетку с тремя секциями, третья ячейка - вертикальную сетку
с шестью секциями.

Задание деления ячейки 2 оконной/дверной сборки

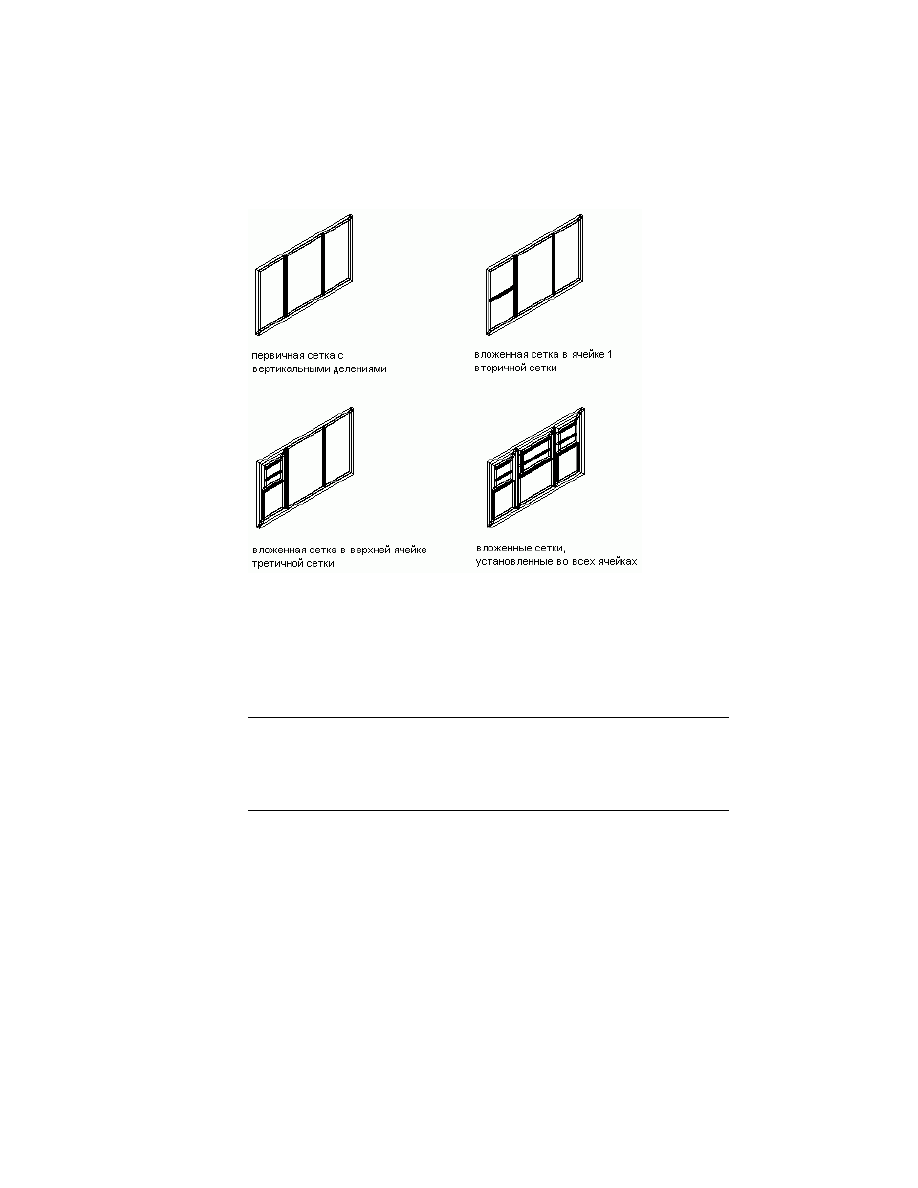

Несколько вложенных сеток

Для создания нескольких уровней можно продолжить добавление вложенных сеток.
Например, на следующем чертеже показаны сетка стандартного стиля
оконной/дверной сборки, такая же сетка с вложенной сеткой в одной ячейке
вторичной сетки и та же самая сетка с вложенными сетками во всех ячейках
вторичной сетки.

Стили оконных и дверных сборок | 1893

Задание вложенной сетки в оконной/дверной сборке

Задание вложенных сеток

Задать вложенные сетки можно на вкладке "Правила проектирования" диалогового
окна "Свойства стиля дверных/оконных сборок". В левой части вкладки в дереве
структуры отображается список сеток. В этом списке всегда присутствует первичная
сетка. Первичная сетка может иметь одну или несколько вторичных сеток. Каждая
вторичная сетка может иметь одну или несколько сеток третьего уровня и так далее.

СОВЕТ

Чтобы быстро создать вложенные сетки во всех ячейках, следует поменять

стандартное назначение для ячеек на "Вложенную сетку". Если требуется создать
несколько уровней вложения, следует изменить стандартное назначение для ячеек
каждой сетки. Более подробные сведения см. в разделе

Создание вложенной сетки

для оконной и дверной сборки

на стр. 1895.

Каждая сетка имеет свое собственное назначение для ячеек. Можно указать ячейки,
которые будут содержать другую сетку, заполнение панели или объект, такой как

1894 | Глава 22 Оконные и дверные сборки

дверь или окно. Более подробные сведения в разделе

Назначение заполнения для

ячеек оконной и дверной сборки

на стр. 1891.

Создание вложенной сетки для оконной и дверной сборки

Эта процедура используется для создания вложенной сетки, которая является сеткой
в пределах другой сетки. Каждая вложенная сетка характеризуется своими правилами
деления, назначением для ячеек, каркасом и импостами. По умолчанию для
вложенных сеток каркас отключен.

Более подробные сведения см. в разделе

Использование вложенных сеток в оконных

и дверных сборках

на стр. 1892.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой секции окна выберите сетку, для которой хотите создать
вложенную сетку.

Стили оконных и дверных сборок | 1895

Щелкните

(новое назначение для ячейки).

В списке назначений для ячеек отобразится новое назначение для ячеек.

Щелкните правой кнопкой на стандартном имени, выберите
"Переименовать" и введите описательное имя для нового назначения.

В столбце "Элемент" выберите "Вложенная сетка".

Новая сетка добавляется в список сеток в левой панели диалогового
окна. Если редактируется первичная сетка, то добавляется новая сетка
второго уровня. Если редактируется сетка второго уровня, добавляется
новая сетка третьего уровня и т.д.

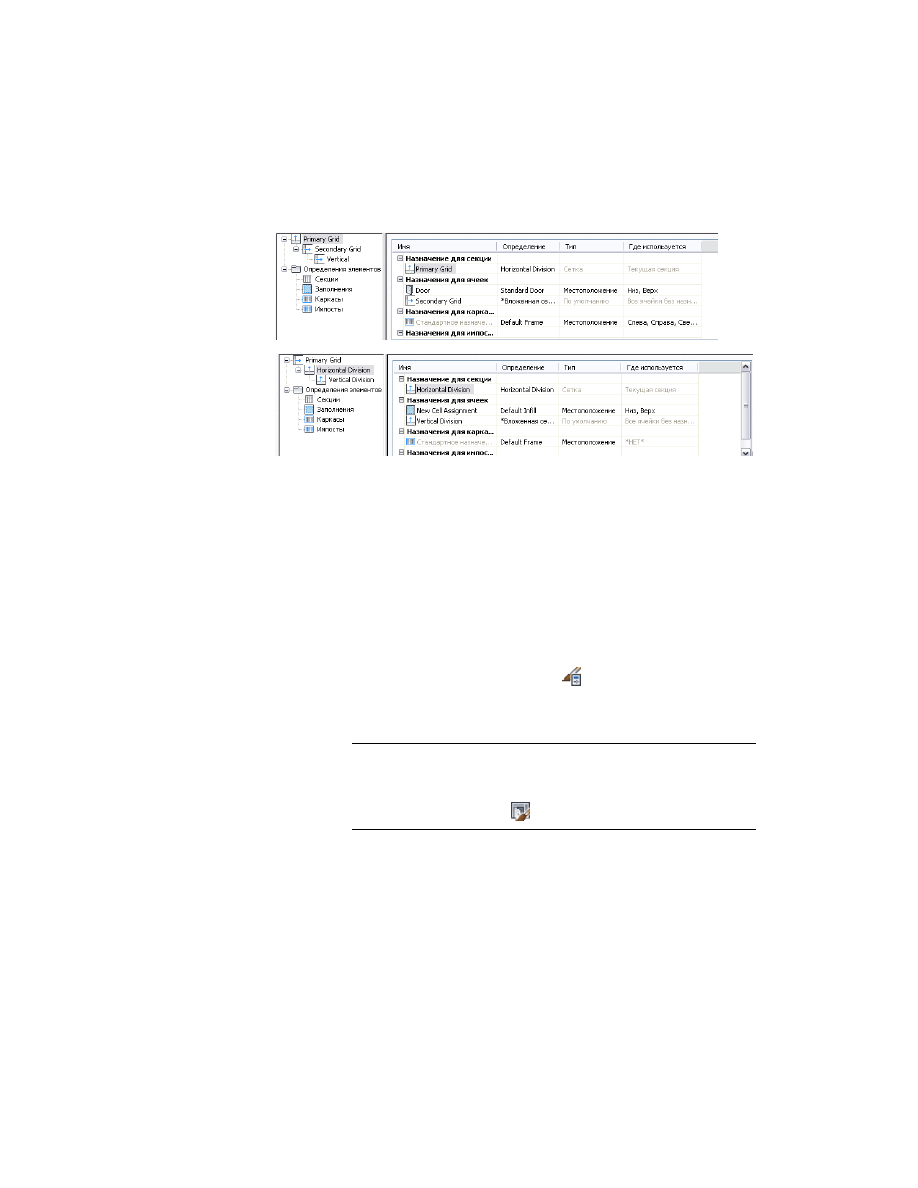

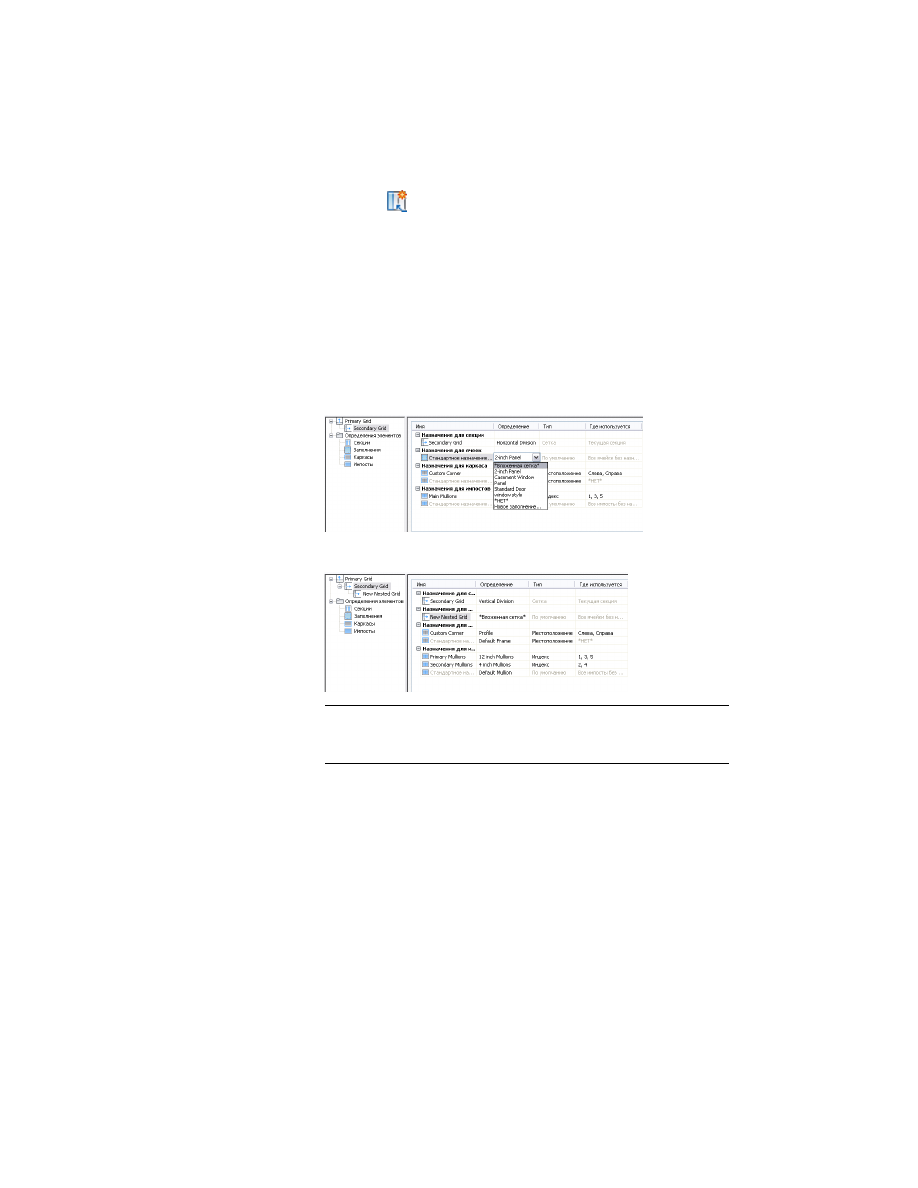

Создание вложенной сетки

Новая вложенная сетка в дереве структуры

ПРИМЕЧАНИЕ

Чтобы переименовать сетку, следует выбрать ее в

правой части диалогового окна, нажать правую кнопку мыши, выбрать
"Переименовать" и ввести новое имя.

Задайте ячейки, содержащие вложенную сетку.

Более подробные сведения см. в разделе

Указание ячеек оконной и

дверной сборки, использующих назначение для ячеек

на стр. 1902.

Нажмите "ОК".

1896 | Глава 22 Оконные и дверные сборки

Заполнение ячейки оконной и дверной сборки обычной
панелью

Эта процедура используется для заполнения ячейки оконной/дверной сборки
обычной панелью. Обычные панели, как правило, используются для представления
основных облицовочных материалов оконной/дверной сборки, таких как каменная
стеновая панель или бетонная панель.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой панели окна выберите сетку, которой требуется назначить
обычную панель.

Щелкните

(новое назначение для ячейки).

В списке назначений для ячеек отобразится новое назначение для ячеек.

Выберите заполнение, определяющее обычную панель.

Укажите ячейки, которые будут содержать эту обычную панель.

Более подробные сведения в разделе

Указание ячеек оконной и дверной

сборки, использующих назначение для ячеек

на стр. 1902.

Нажмите "ОК".

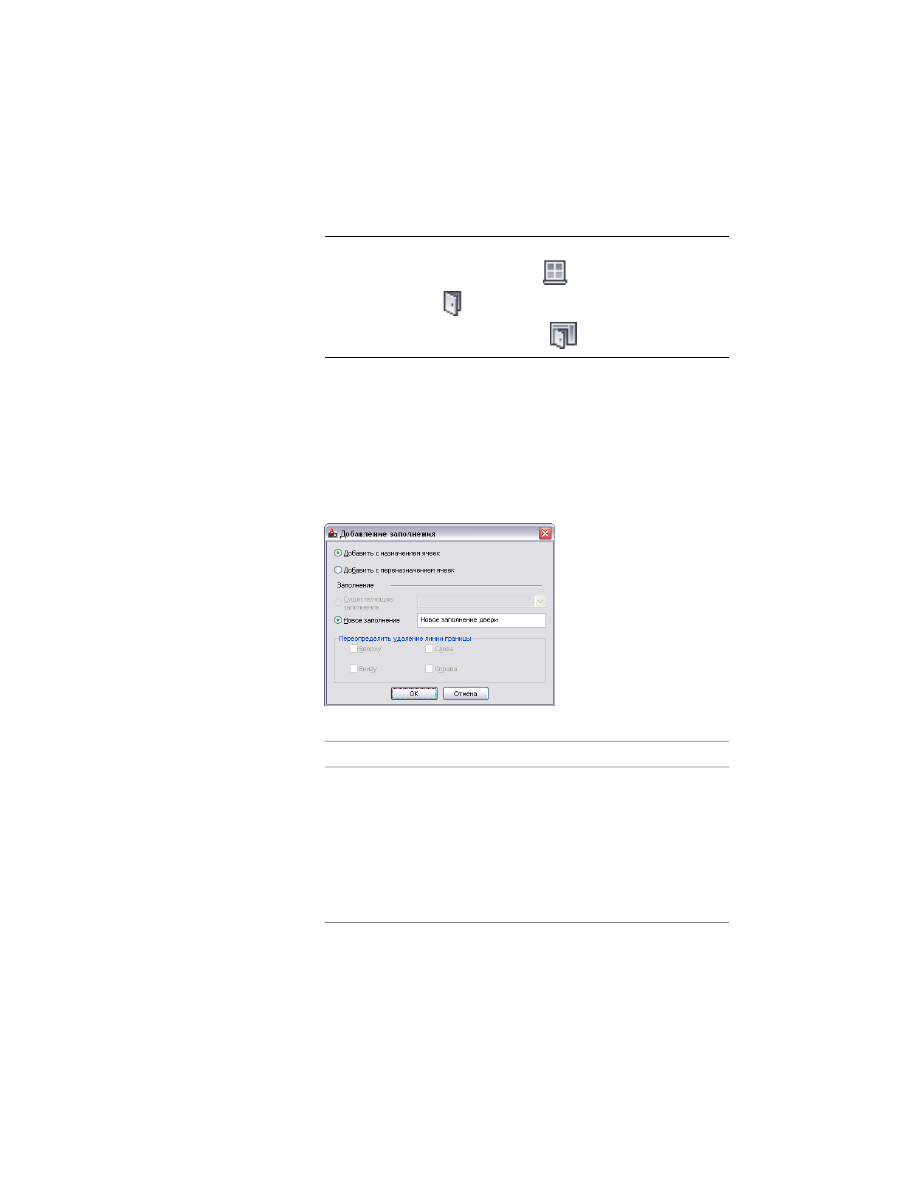

Вставка двери или окна в оконную или дверную сборку

Эта процедура используется для добавления в оконную/дверную сборку дверей или
окон. Более подробные сведения в разделе

Задание заполнения для ячеек оконной

и дверной сборки

на стр. 1865.

Стили оконных и дверных сборок | 1897

Откройте инструментальную палитру, которую требуется использовать,
и выберите дверь, окно или оконную/дверную сборку.

ПРИМЕЧАНИЕ

Или же на вкладке "Главная"

➤

панель "Создание"

выберите один из вариантов: "Окно"

, раскрывающийся список

"Дверь"

➤

"Дверь"

или раскрывающийся список

"Дверь"

➤

"Дверная/оконная сборка"

Выберите оконную/дверную сборку, в которую требуется вставить дверь
или окно.

Чтобы освободить больше места для области рисования, можно свернуть
или скрыть палитру свойств.

Выберите маркер ячейки оконной/дверной сборки для ячейки, в
которую будет вставлена дверь или окно.

Откроется таблица "Добавление заполнения".

Выберите метод вставки окна или двери.

то...

Если требуется…

в качестве "Назначение для ячеек" выберите
"Добавить".

добавить дверь или окно
как назначение для ячеек,
при этом все окон-
ные/дверные сборки од-
ного стиля должны отоб-
ражать один и тот же
объект, добавленный в
соответствующую ячейку,

1898 | Глава 22 Оконные и дверные сборки

то...

Если требуется…

в качестве "Переопределение ячейки" выбе-
рите "Добавить".

добавить дверь или окно
только в выбранную
оконную/дверную сборку,

Если дверь или окно выбранного стиля уже существует в чертеже, по
умолчанию выбирается "Существующее заполнение".

Выберите тип заполнения для двери или окна.

то...

Если выбрано...

нажмите "ОК".

"Добавить" для "Назначе-
ние для ячеек" и требует-
ся вставить дверь или ок-
но существующего стиля,
а по умолчанию выбрано
"Существующее заполне-
ние",

выберите "Новое заполнение", введите имя
для объекта и нажмите "ОК".

"Добавить" для "Назначе-
ние для ячеек" и требует-
ся вставить дверь или ок-
но со стилем, отличным
от существующего в чер-
теже стиля,

нажмите "ОК".

"Добавить" для "Перео-
пределение ячеек" и тре-
буется вставить дверь
или окно существующего
стиля и не изменять грани-
цу каркаса, окружающего
объект,

выберите "Новое заполнение", введите имя
для объекта и нажмите "ОК".

"Добавить" для "Перео-
пределение ячеек" и тре-
буется вставить дверь
или окно со стилем, отлич-
ным от существующего в
чертеже, и не изменять
границу каркаса, окружа-
ющего объект,

Стили оконных и дверных сборок | 1899

то...

Если выбрано...

для опции "Переопределение удаления грани-
цы каркаса" выберите "Сверху", "Снизу", "Сле-
ва" или "Справа" и нажмите "ОК".

"Добавить" для "Перео-
пределение ячеек" и тре-
буется вставить дверь
или окно существующего
стиля и удалить границу
каркаса, окружающего
объект,

выберите "Новое заполнение" и введите имя
для объекта. Затем в опции "Переопределение

"Добавить" для "Перео-
пределение ячеек" и тре-

удаления границы каркаса" выберите "Сверху",
"Снизу", "Слева" или "Справа" и нажмите "ОК".

буется вставить дверь
или окно со стилем, отлич-
ным от существующего в
чертеже, и удалить грани-
цу каркаса, окружающего
объект,

Нажмите

ENTER

Вставка объекта в ячейку оконной и дверной сборки

Эта процедура используется для вставки объектов, таких как двери, окна, стеновые
панели и AD-полигоны, в ячейку оконной/дверной сборки. Ячейки оконной/дверной
сборки могут содержать такие объекты, если создать и использовать определения
заполнения. Более подробные сведения см. в разделе

Создание заполнения для

вставки объекта в оконную и дверную сборку

на стр. 1868.

СОВЕТ

Вставив объект в ячейку, его можно выбирать независимо от сетки, а также

редактировать его свойства. Более подробные сведения см. в разделе

Редактирование объектов, закрепленных в оконной/дверной сборке

на стр. 1977.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

1900 | Глава 22 Оконные и дверные сборки

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой панели окна выберите сетку, в которую требуется вставить
объекты.

Щелкните

(новое назначение для ячейки).

В списке назначений для ячеек отобразится новое назначение для ячеек.

Выберите заполнение, которое будет использоваться для стиля объекта.

Укажите ячейки, которые будут содержать этот объект.

Более подробные сведения см. в разделе

Указание ячеек оконной и

дверной сборки, использующих назначение для ячеек

на стр. 1902.

Нажмите "ОК".

Удаление заполнения из оконной и дверной сборки

Эта процедура используется для удаления заполнения ячейки. Для этого в качестве
определения элемента следует использовать "Отсутствует". Использование опции
"Отсутствует" также удаляет все границы каркаса, окружающего ячейку, но не влияет
на импосты.

Удаление заполнения из ячейки оконной/дверной сборки

Стили оконных и дверных сборок | 1901

Для удаления заполнения ячейки

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой панели окна выберите сетку, содержащую ячейки, которым
требуется назначить опцию "Отсутствует".

Выберите существующее назначение для ячеек или создайте новое.

В столбце "Элемент" выберите "Отсутствует".

Укажите ячейки, которые должны содержать заполнение "Отсутствует".

Более подробные сведения см. в разделе

Указание ячеек оконной и

дверной сборки, использующих назначение для ячеек

на стр. 1902.

Нажмите "ОК".

Указание ячеек оконной и дверной сборки, использующих
назначение для ячеек

При создании назначения для ячеек необходимо указать ячейки в сетке, которые
будут использовать это назначение. Для выбора ячеек имеется две опции.

■

Опцию "Местоположение" следует использовать для вставки заполнения в
начальную, среднюю или конечную ячейки вертикальной сетки или в нижнюю,
среднюю или верхнюю ячейки горизонтальной ячейки. Если в сетке четное
количество ячеек (четыре или более), опция "Посередине" соответствует двум
средним ячейкам сетки. Если в сетке нечетное количество ячеек (три или более),
опция "Посередине" соответствует одной средней ячейке сетки.

1902 | Глава 22 Оконные и дверные сборки

Задание положения заполнения оконной/дверной сборки

■

Для вставки заполнения в определенные ячейки на основе номера ячейки следует
использовать опцию "Индекс". Ячейки нумеруются от начала до конца или снизу
вверх. Например, если ввести 1, 2, 3, заполнение будет размещено в первой,
второй и третьей ячейках.

Задание заполнения оконной/дверной сборки по индексу

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Стили оконных и дверных сборок | 1903

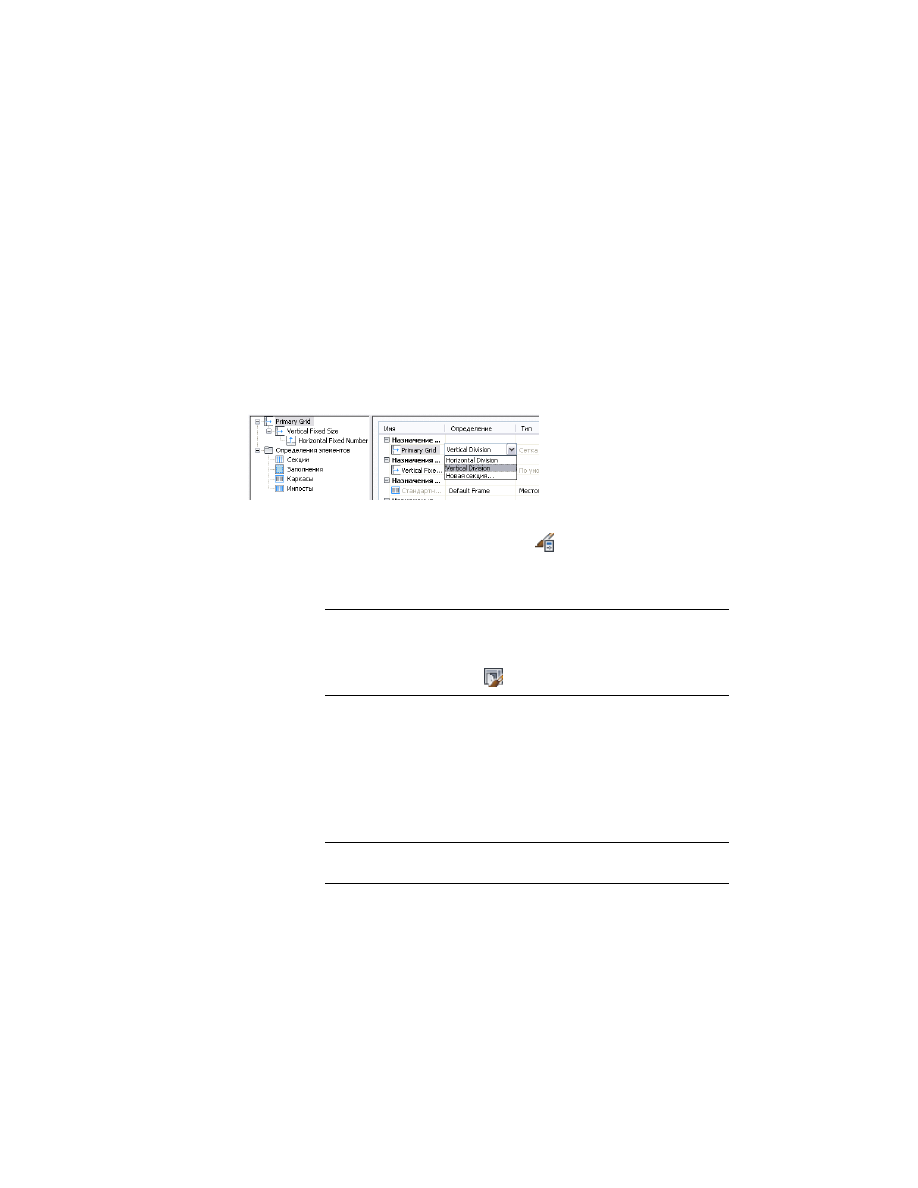

Перейдите на вкладку "Правила проектирования".

Выберите сетку в левой панели окна.

Выберите назначение для ячеек.

то...

Если выбрано...

выберите столбец "Используется в"

и нажмите

. Выберите ячейки,

"Местоположение" для "Типа",

которые будут использовать это
назначение, и нажмите "ОК".

в столбец "Где используется" введи-
те номера ячеек, разделенные запя-

"Индекс" для "Типа",

той. В вертикальных сетках ячейки
нумеруются от начала до конца, в
горизонтальных - снизу вверх.

ПРИМЕЧАНИЕ

Не следует задавать для ячейки несколько назначений.

В этом случае ячейке присваивается последнее используемое
назначение.

Нажмите "ОК".

Ячейкам без назначения присваивается стандартное заполнение.

Удаление назначения из стиля оконной и дверной сборки

Эта процедура используется для удаления из стиля оконной/дверной сборки
назначений для ячеек, назначений каркасов и импостов. Стандартные назначения
удалить нельзя, их можно только отредактировать.

ПРИМЕЧАНИЕ

Для каждой сетки требуется одно назначение секции, поэтому

удалить назначение секции нельзя. Можно изменить элемент секции, который
используется для ее назначения.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

1904 | Глава 22 Оконные и дверные сборки

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой части диалогового окна выберите сетку, из которой требуется
удалить назначение.

Выберите назначение для ячеек, назначение для каркасов или
назначение для импостов.

Щелкните

(удалить назначение).

Нажмите "ОК".

Назначение определений каркасам оконных и дверных
сборок

Каркас оконной/дверной сборки определяется внешней границей первичной сетки.
Все вложенные сетки имеют свой собственный каркас, который определяется
независимо от каркаса первичной сетки. По умолчанию каркасы вложенных сеток
отключены. Более подробную информацию о вложенных сетках см. в разделе

Использование вложенных сеток в оконных и дверных сборках

на стр. 1892.

Назначения для каркаса

Назначение для каркаса определяет определение каркаса, используемое для всех его
границ. Для назначения одинакового определения всем четырем границам каркаса
можно использовать одно назначение для каркаса, или можно создать несколько
назначений для каркаса и присвоить различным границам каркаса различные
определения. Границы каркаса без назначения не отображаются.

Стандартное назначение для каркаса

Не следует назначать одной границе каркаса несколько определений. В этом случае
границе присваивается последнее назначенное определение.

Имеется стандартное назначение для каркаса, которое можно задать для выбранных
границ каркаса. Стандартное назначение можно отредактировать таким образом,
чтобы использовалось какое-либо определение каркаса, удалить стандартное
назначение нельзя.

Стили оконных и дверных сборок | 1905

Материалы и графические свойства каркасов

Слой, цвет, тип линии и другие графические свойства стандартных каркасов
применяются ко всем границам каркасов, которым в определении каркаса не
назначены материалы или для которых не создан пользовательский компонент
изображения. Редактировать отображение каждого определения каркаса можно
независимо друг от друга. Более подробные сведения см. в разделе

Задание

отображения оконных и дверных сборок

на стр. 1916.

Добавление нового назначения для каркасов сетки оконной
и дверной сборки

Эта процедура используется для добавления назначения для каркаса оконной/дверной
сборки. Чтобы назначить различные определения разным границам каркаса,
необходимо иметь в распоряжении несколько назначений для каркасов.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой панели окна выберите сетку, в которой требуется создать новое
назначение для каркаса.

Щелкните

(новое назначение для каркаса).

Новое назначение для каркаса отобразится в списке назначений для
каркаса.

1906 | Глава 22 Оконные и дверные сборки

Щелкните правой кнопкой на стандартном имени, выберите
"Переименовать" и введите описательное имя.

Выберите определение каркаса в области "Элемент".

Укажите стороны каркаса, которые будут использовать это назначение.

Более подробные сведения см. в разделе

Указание границ оконной и

дверной сборки, использующих назначение для каркаса

на стр. 1907.

Нажмите "ОК".

Указание границ оконной и дверной сборки, использующих
назначение для каркаса

Создав назначение для каркаса, необходимо указать границы каркаса, которые будут
использовать это назначение.

Границы каркаса без назначения не отображаются.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

Выберите сетку в левой панели окна.

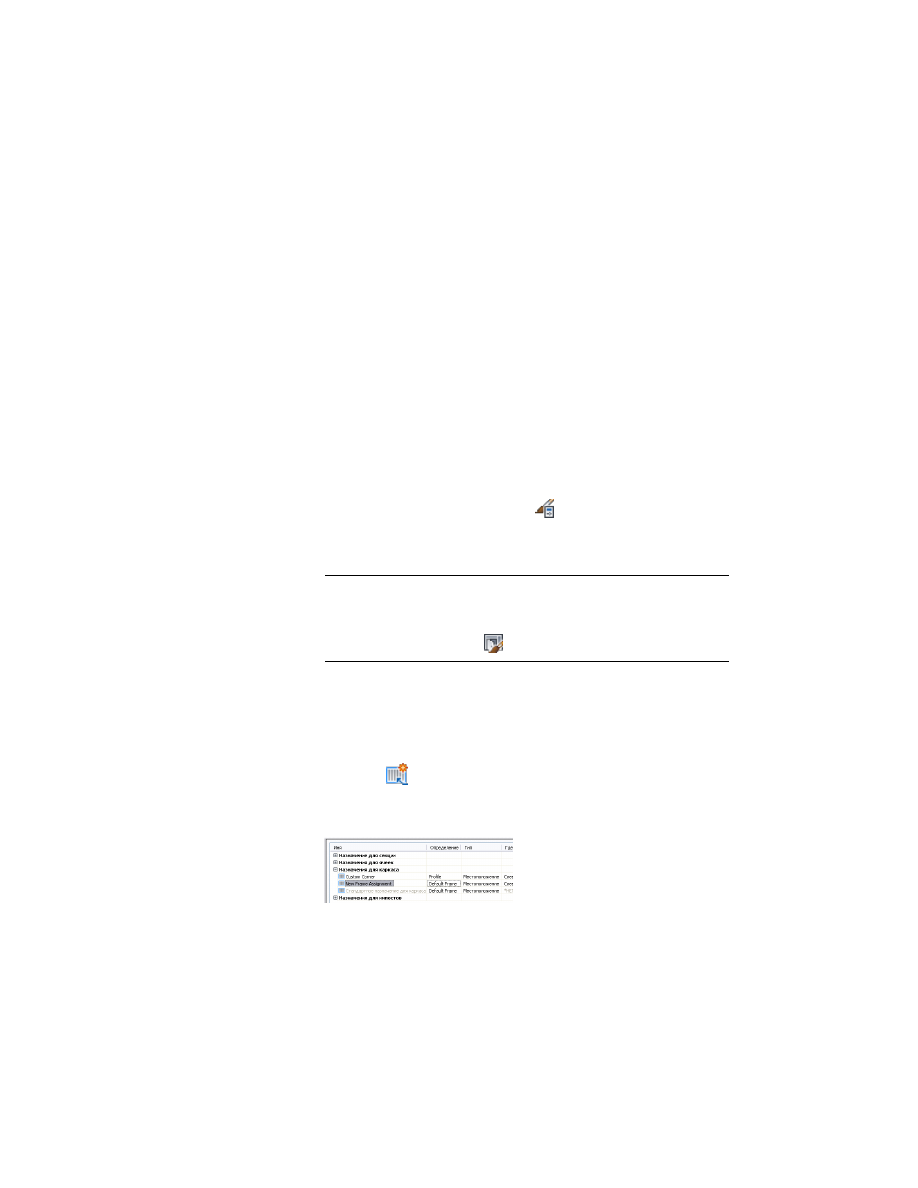

Выберите назначение для каркаса.

Единственный способ указать границы каркаса - это задать
местоположение.

Стили оконных и дверных сборок | 1907

Выберите столбец "Используется в" и затем щелкните

Выберите границы, которые должны использовать это назначение -
"Левая", "Правая", "Верхняя" или "Нижняя", затем нажмите "ОК".

Задание различных определений каркасов оконной/дверной сборки

ПРИМЕЧАНИЕ

Не следует назначать несколько определений одной

границе каркаса, поскольку использоваться будет только последнее
определение, назначенное для границы каркаса.

Нажмите "ОК".

Удаление из оконной и дверной сборки границы каркаса

Эта процедура используется для удаления из оконной/дверной сборки границы
каркаса. Имеется три способа удаления границы каркаса:

■

установить ширину и глубину границы на ноль;

■

оставить границу без назначения;

■

задать для границы "Отсутствует" в качестве переопределения.

При использовании первых двух методов граница каркаса удаляется, место,
занимаемое границей, занимает расширенное заполнение.

1908 | Глава 22 Оконные и дверные сборки

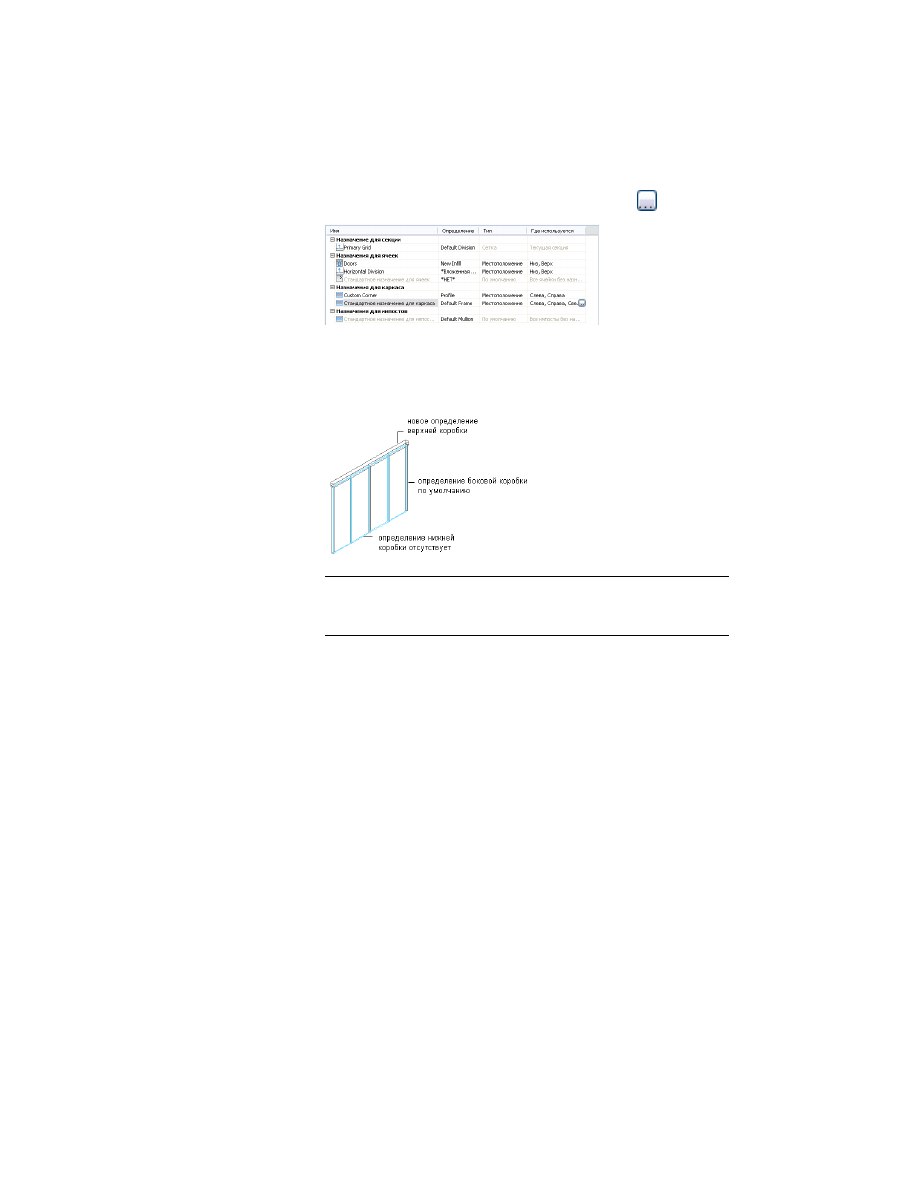

Если задать "Отсутствует" в качестве переопределения, граница каркаса не
отображается, но соседнее заполнение не расширяется на пространство, занятое
границей.

Более подробную информацию об установке ширины и глубины на ноль см. в разделе

Задание ширины и глубины каркаса оконной/дверной сборки

на стр. 1875.

Более подробную информацию об оставлении границы без назначения см. в разделе

Указание границ оконной и дверной сборки, использующих назначение для каркаса

на стр. 1907.

Более подробную информацию об переопределении границы см. в разделе

Создание

переопределения каркаса или импоста

на стр. 1939.

Назначение определений импостам оконной и дверной
сборки

Импостами оконной/дверной сборки являются границы между ячейками сетки.
Импосты имеются у первичной сетки и у всех вложенных сеток, импосты для каждой
сетки определяются независимо друг от друга. Более подробную информацию о
вложенных сетках см. в разделе

Использование вложенных сеток в оконных и дверных

сборках

на стр. 1892.

Задание импостов для вложенных сеток оконной/дверной сборки

Назначения для импостов

Назначение для импостов определяет определение, которое используется каждым
импостом. Для задания всех импостов можно использовать одно назначение, можно
также создать несколько назначений и присвоить различные определения разным
импостам любой сетки.

Не следует назначать несколько определений одному импосту, в таком случае к
импосту применяется последнее назначенное определение.

Стили оконных и дверных сборок | 1909

Стандартное назначение для импостов

Стандартное назначение для импостов используется для всех импостов без
назначения. Стандартное назначение можно редактировать в соответствии с любым
определением импоста, удалить стандартное назначение нельзя.

Добавление нового назначения для импоста к стилю
оконной и дверной сборки

Эта процедура используется для добавления нового назначения для импоста к стилю
оконной/дверной сборки.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

В левой панели окна выберите сетку, в которой требуется создать новое
назначение для импоста.

Щелкните

(новое назначение для импоста).

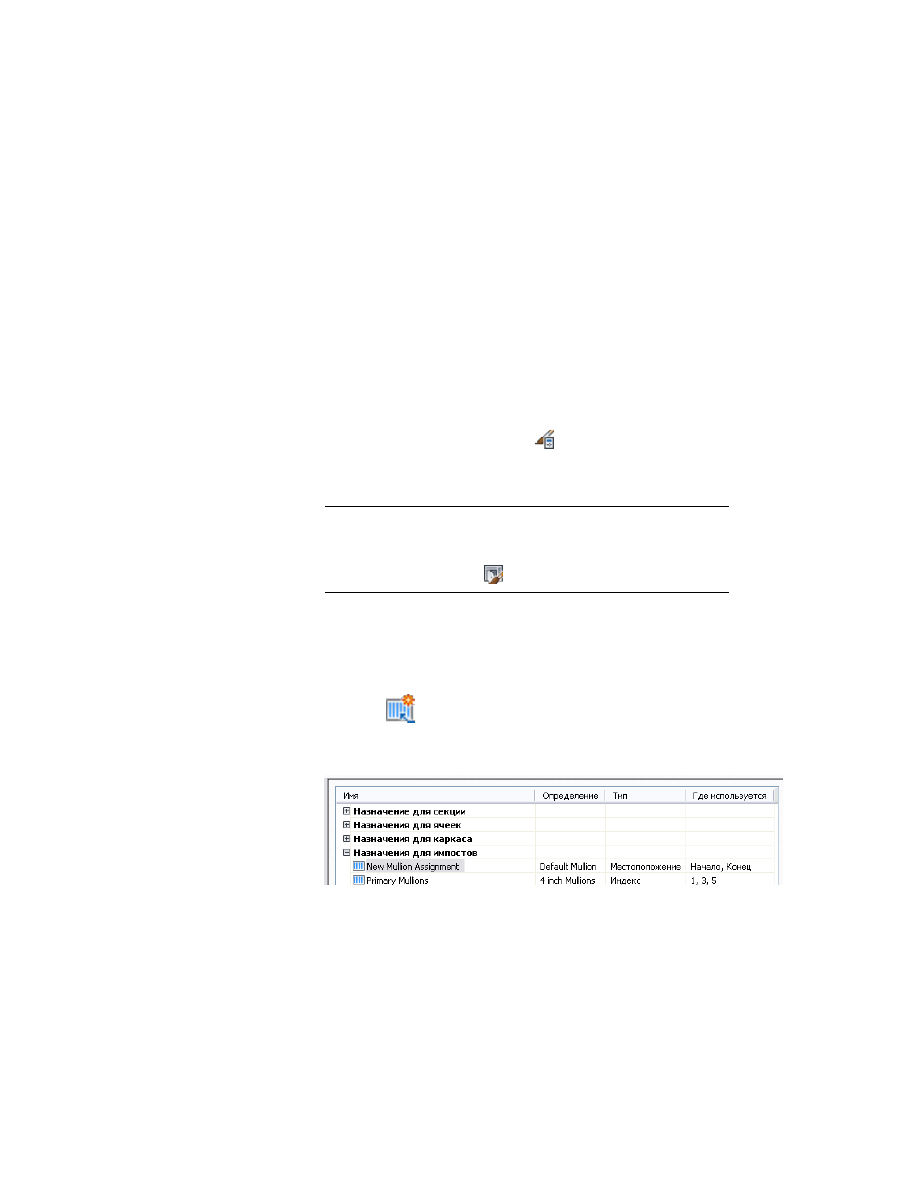

Новое назначение для импостов отображается в списке назначений
для импостов.

Щелкните правой кнопкой на стандартном имени, выберите
"Переименовать" и введите описательное имя.

1910 | Глава 22 Оконные и дверные сборки

В области "Элемент" выберите определение импоста.

Укажите импосты, которые будут использовать это назначение.

Более подробные сведения в разделе

Указание импостов оконной и

дверной сборки, которые будут использовать выбранное назначение

на стр. 1911.

Нажмите "ОК".

Указание импостов оконной и дверной сборки, которые
будут использовать выбранное назначение

После создания назначения для импостов необходимо указать те импосты в сетке,
которые будут использовать это назначение. Существует два способа выбора
импостов.

■

Опция "Местоположение" используется для назначения определения начальным,
средним или конечным импостам вертикальной сетки или нижним, средним или
верхним импостам горизонтальной сетки. Если в сетке четное количество
импостов (четыре или более), опция "Посередине" соответствует двум средним
импостам в центре сетки. Если в сетке нечетное количество импостов (три или
более), опция "Посередине" соответствует одному импосту в центре сетки.

■

Для назначения определения определенным импостам на основе номеров
импостов следует использовать опцию "Индекс". Импосты нумеруются слева
направо или снизу вверх. Например, если введено 1, 2, 3, определение будет
назначено первому, второму и третьему импостам.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили
оконных/дверных сборок".

ПРИМЕЧАНИЕ

Или же можно выбрать на чертеже дверную/оконную

сборку, щелкнуть на вкладке "Дверная/оконная сборка"

➤

панели

"Общие"

➤

раскрывающийся список "Редактирование стиля"

➤

"Стили

дверных/оконных сборок"

Выберите дверную/оконную сборку.

Перейдите на вкладку "Правила проектирования".

Выберите сетку в левой секции.

Стили оконных и дверных сборок | 1911

Выберите существующее назначение для импоста или щелкните
, чтобы создать новое.

Выберите назначение для импостов.

то...

Если выбрано поле...

выберите столбец "Используется в"

и щелкните

. Выберите импосты,

"Местоположение",

которые будут использовать это
назначение, и нажмите "ОК".

в столбец "Где используется" введи-
те номера импостов, разделенные

"Индекс",

запятой. В вертикальных сетках им-
посты нумеруются от начала до
конца, в горизонтальных - снизу
вверх.

ПРИМЕЧАНИЕ

Не следует назначать несколько определений одному

импосту, в таком случае к импосту будет относиться последнее
назначенное определение.

Нажмите "ОК".

Для всех импостов без назначения используется стандартное
определение импостов.

Удаление импостов из сетки оконной и дверной сборки

Эта процедура используется для удаление импостов из оконной/дверной сборки.

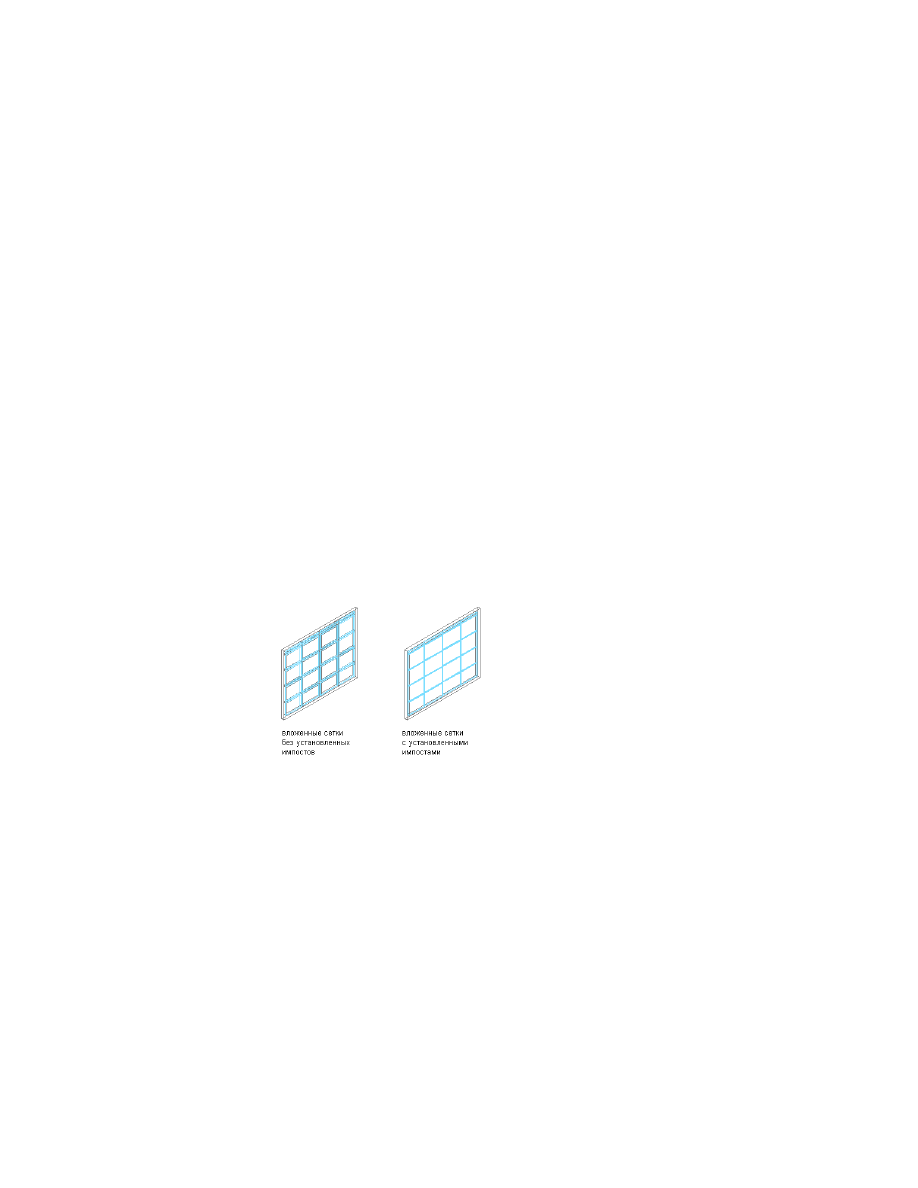

Можно создать определение импоста с нулевой шириной и глубиной границы. В
этом случае соседние заполнения расширяются и заполняют пространство,
занимаемое импостом. Это эффективный способ для представления структурного
остекления.

1912 | Глава 22 Оконные и дверные сборки

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 12
