AutoCAD Architecture 2011. Руководство пользователя (глава 21-24)

СОВЕТ

Чтобы быстро идентифицировать начало и конец блока навесных стен,

выберите блок навесной стены. Ручка "Смена направления" укажет на конец блока
навесных стен.

Выберите блок навесной стены.

Разверните "Размеры".

Выполните угловое соединение блока навесных стен в начальной или
конечной точке.

то...

Если требуется выполнить угло-
вое соединение блока навесных
стен...

введите значение для "Угла соедине-
ния в начальной точке" и нажмите

ENTER

в его начальной точке,

введите значение для "Угла соедине-
ния в конечной точке" и нажмите

ENTER

в его конечной точке,

Изменение местоположения автономного блока навесных
стен

Данная процедура предназначена для того, чтобы изменить местоположение
автономного блока навесных стен путем изменения значений координат точки
вставки блока. Блок навесной стены характеризуется также ориентацией в системе
МСК или в текущей ПСК. Например, если верх и низ блока навесных стен
параллельны плоскости

, то его нормаль параллельна оси

. Ориентацию блока

навесных стен можно изменить, направляя его нормаль по другой оси. Можно также
повернуть блок навесной стены в его плоскости, изменив значение угла поворота.

Более подробные сведения о мировой системе координат (МСК) и пользовательской
системе координат (ПСК) приведены в разделе "Использование координат и систем
координат" в справочной системе AutoCAD.

Дважды щелкните на блоке навесной стены, в который нужно внести
изменения.

Разверните "Местоположение".

Выберите "Дополнительную информацию".

Изменение местоположения автономного блока навесных стен | 1817

Задайте местоположение блока навесных стен.

то...

Если требуется …

введите новые координаты в поле
"Точка вставки".

переместить блок навесной стены,

установите нормаль к стене парал-
лельно оси

: во вкладке "Нормаль"

введите

для Z и

для X и Y.

расположить блок навесной стены
в плоскости

установите нормаль к блоку навес-
ной стены параллельно оси

: во

расположить блок навесной стены
в плоскости

вкладке "Нормаль" введите

для X

для Y и Z.

установите нормаль к блоку навес-
ной стены параллельно ос

: во

расположить блок навесной стены
в плоскости

вкладке "Нормаль" введите

для Y

и введите

для X и Z.

введите новое значение "Угла пово-
рота".

изменить угол поворота блока на-
весных стен,

Нажмите "ОК".

Изменение положения навесных блоков навесной стены с
якорным креплением

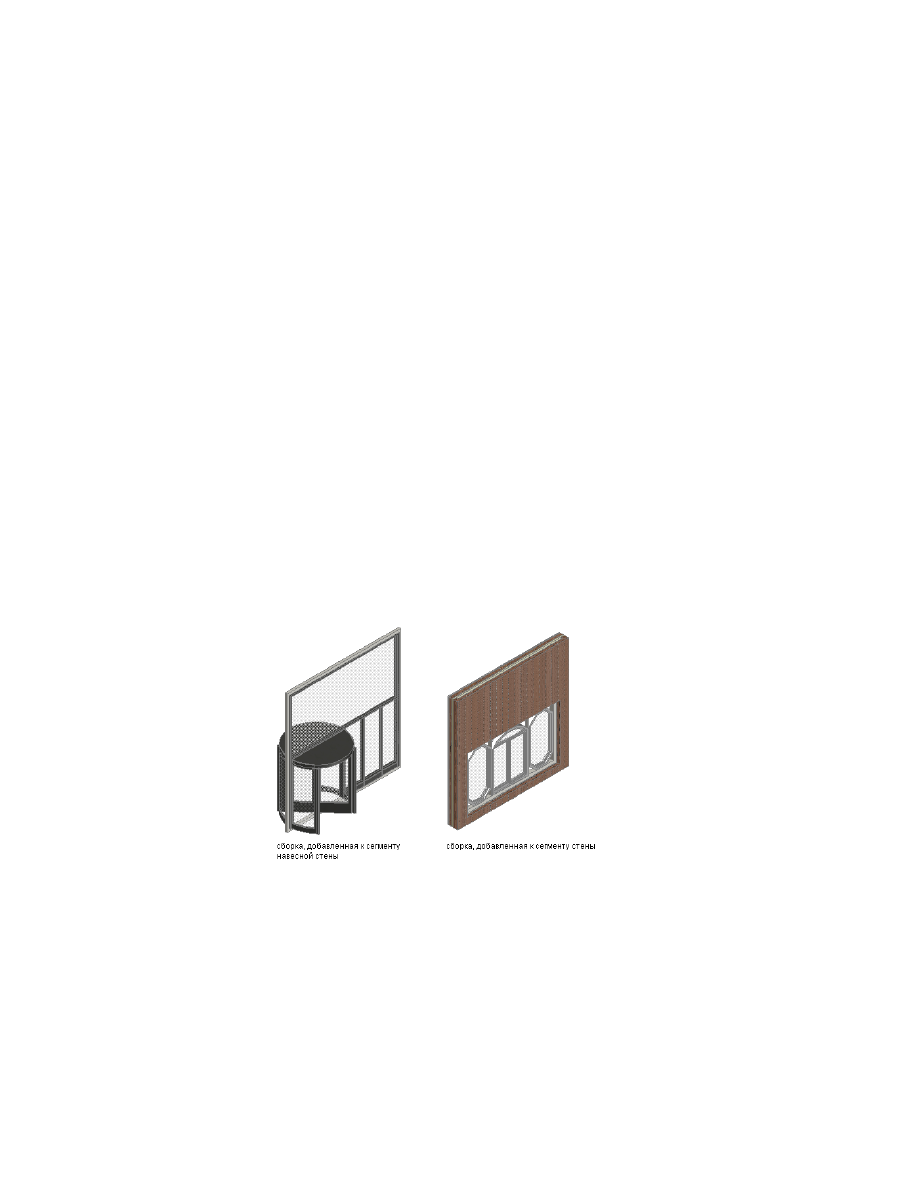

Если блок навесной стены используется в качестве заполнения для навесной стены
или дверной/оконной сборки, блок навесной стены крепится к другому объекту с
помощью якоря. Блок навесной стены, прикрепленный якорем, перемещается вместе
с перемещением навесной стены и удаляется, когда удаляется навесная стена.

Можно также изменить ориентацию, привязку или смещение блока навесных стен
без изменения якоря.

ПРИМЕЧАНИЕ

Процедура освобождения якоря блока навесных стен с тем, чтобы

якорь можно было перемещать и удалять независимо от навесной стены,
содержится в

Освобождение объекта, заякоренного в навесной стене

на стр. 1706.

1818 | Глава 21 Навесные стены

Изменение ориентации блока навесных стен с якорным
креплением

Данная процедура предназначена для того, чтобы изменить ориентацию заякоренного
блока навесных стен при помощи ручек.

Выберите закрепленный блок навесной стены.

Чтобы изменить для объекта направление X или Y, щелкните
соответствующую ручку отражения.

Можно также изменить ориентацию объекта, включая направление Z,
с помощью электронной таблицы "Якорь", находящейся в палитре
свойства объекта.

Изменение привязки блока навесных стен с якорным
креплением

Данная процедура предназначена для того, чтобы изменить привязку блока навесных
стен с якорным креплением в навесной стене

Дважды нажмите кнопку мыши на блоке навесной стены, закрепленном
якорем.

Разверните "Местоположение" и нажмите "Якорь".

Выберите "Разрешить отклонение от определения элемента заполнения".

Выберите новую привязку для блока навесных стен.

Более подробную информацию см. в разделе

Задание привязки

заполнения блока навесных стен

на стр. 1730.

Нажмите "ОК".

Изменение смещения блока навесных стен с якорным
креплением

Данная процедура предназначена для того, чтобы изменить смещение заякоренного
блока навесных стен.

Дважды нажмите левую кнопку мыши на закрепленном якорем блоке
навесной стены.

Разверните "Местоположение" и нажмите "Якорь".

Изменение положения навесных блоков навесной стены с якорным креплением | 1819

Выберите "Разрешить отклонение от определения элемента заполнения
".

Задайте для блока навесных стен новое смещение.

Более подробную информацию см. в разделе

Задание смещения для

заполнения блока навесных стен

на стр. 1730.

Нажмите "ОК".

Задание экранного представления секущей плоскости блока
навесных стен

Данная процедура используется для задания свойств одной или нескольких секущих
плоскостей для отдельного блока навесных стен. Графические свойства секущей
плоскости применяются только в таких экранных представлениях как "План", которые
используются на чертеже для отображения в виде сверху (в плане).

Дважды нажмите левую кнопку мыши на блоке навесной стены, в
который нужно внести изменения.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

блокам навесных стен на чертеже, выберите "Стандартный параметр
чертежа". Чтобы применить внесённые изменения ко всем блокам
данного стиля, выберите "Стиль блока навесных стен:<имя стиля>".
Дополнительную информацию о стилях см. в разделе

Стили блоков

навесных стен

на стр. 1713.

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

С помощью параметра "Переопределить секущую плоскость" задайте,
следует ли переопределить глобальную секущую плоскость, которая
определена для текущей конфигурации экранного представления

Если для параметра "Переопределить секущую плоскость" выбрано "Да",
введите значение для параметра "Высота", чтобы определить секущую
плоскость для этого объекта.

С помощью параметра "Использовать секущую плоскость
объекта-владельца в случае закрепления якорем" укажите, следует ли

1820 | Глава 21 Навесные стены

использовать секущую плоскость объекта-владельца в случае, когда
блок навесной стены прикреплён якорем к этому объекту.

Чтобы задать для блока навесных стен дополнительные секущие

плоскости, щелкните на значке

(Задание секущих плоскостей

вручную).

В электронной таблице "Вручную выбирать отметки выше и ниже
секущей плоскости" нажмите кнопку "Добавить", а в группе "Секущая
плоскость" введите значение высоты новой секущей плоскости.

то …

Если добавлена секущая плос-
кость …

объекты отображаются с использо-
ванием свойств "Слой/Цвет/Тип ли-

на высоте меньшей, чем текущая
секущая плоскость,

ний", заданных для компонента
"Ниже секущей плоскости" данного
объекта.

объекты отображаются с использо-
ванием свойств "Слой/Цвет/Тип ли-

на высоте большей, чем текущая
секущая плоскость,

ний", заданных для компонента
"Выше секущей плоскости" данного
объекта.

Добавленную секущую плоскость можно удалить, нажав кнопку
"Удалить".

Кроме того, из контекстного меню блока навесной стены можно обратиться к этим
же параметрам секущей плоскости, чтобы изменить их, следующим образом

Выберите блок навесной стены, который надо изменить, щелкните
правой кнопкой мыши и выберите в контекстном меню пункт "Изменить
экранное представление".

В диалоговом окне "Редактирование изображения объектов" выберите
вкладку "Графические свойства".

Текущее экранное представление выделено полужирным шрифтом.

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".
Если настройка "Переопределение объекта" уже выбрана, щелкните

значок

в верхнем правом углу вкладки.

В диалоговом окне "Графические свойства" перейдите на вкладку
"Секущая плоскость" и внесите необходимые изменения.

Задание экранного представления секущей плоскости блока навесных стен | 1821

Дважды нажмите "OK".

Определение отображения других характеристик блока
навесных стен

Эта процедура используется для указания других графических свойств блока навесных
стен, включая размер маркера ячейки, отображение соединений по углам каркасов,
а также пользовательских компонентов. Если для компонента будет использоваться
пользовательская графика, то перед запуском процедуры прорисуйте этот компонент
и сохраните его как блок.

Дважды щелкните на блоке навесной стены.

Перейдите на вкладку "Отображение".

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

Стили навесных

стен

на стр. 1553.

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

Если необходимо изменить размер маркеров, используемых в сетке
навесной стены для ячеек, выберите "Размер маркера ячейки" и введите

новое значение. (Другой способ: можно щелкнуть на значке

указать в области рисования две точки, определяющие новый размер).

Дополнительно можно для параметра "Показывать соединения в углах
каркасов" выбрать "Да/Нет".

Если необходимо добавить или изменить пользовательский компонент,
то в разделе "Пользовательские компоненты для модели" (или
"Пользовательские компоненты в плане", если работа ведется в виде в

плане), нажмите

В электронной таблице "Пользовательские компоненты для модели"
(или "Пользовательские компоненты в плане") нажмите кнопку

1822 | Глава 21 Навесные стены

"Добавить" или выберите один из компонентов в списке и нажмите
кнопку "Редактирование".

В электронной таблице "Пользовательский компонент изображения"
в поле "Тип компонента" выберите "Заполнение", "Рамка" или "Импост".

Введите имя в поле "Имя компонента" или нажмите "Выбрать
компонент" и в диалоговом окне "Выбор определения <тип
компонента>" выберите определение и нажмите "ОК".

Выберите "Рисование пользовательской графики".

Укажите экранное представление элемента:

то...

Если требуется …

выберите "Замена графики".

отобразить блок вместо связанного
с ним элемента блока навесных
стен,

отмените выбор опции "Замена
графики".

поместить блок поверх элемента
блока навесных стен так, чтобы
отображались они оба,

Нажмите "Выбрать блок", выберите созданный пользовательский блок
и нажмите "ОК".

Укажите остальные параметры пользовательского экранного блока.

то...

Если требуется …

выберите "Ширина", "Высота" или
"Глубина". Во избежание изменений

изменить масштаб блока так, чтобы
он вписывался в конкретные габари-
ты,

пропорций блока выберите "Зафик-
сировать соотношение XY".

укажите точку вставки в плоскостях
X, Y и X.

указать, каким образом блок встав-
ляется в сетку в направлениях X, Y
и Z,

укажите, требуется ли зеркальное
отображение блока в направлении
X, Y или Z.

зеркально отобразить блок,

задайте смещение по осям X, Y или
Z.

сместить блок по отношению к сет-
ке,

Дважды нажмите "OK".

Определение отображения других характеристик блока навесных стен | 1823

Присоединение к блоку навесной стены гиперссылок,
примечаний или файлов

Данная процедура предназначена для того, чтобы ввести примечания и присоединить
справочные файлы к блоку навесной стены. Кроме того, примечания можно
редактировать, а справочные файлы - редактировать или отсоединять от блока
навесных стен.

Дважды щелкните на блоке навесной стены.

В палитре свойств выберите "Расширенные данные".

Чтобы добавить гиперссылку, нажмите "Гиперссылка" и укажите ссылку.

Чтобы добавить примечание, нажмите "Примечания" и введите текст.

Нажмите "ОК".

Нажмите "Справочные документы" и присоедините, отредактируйте
или отсоедините справочный файл:

то

Если требуется …

нажмите "Добавить", выберите файл
и нажмите "Открыть".

присоединить справочный файл,

выберите файл и нажмите на описа-
ние. Введите новый текст и нажмите

ENTER

отредактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Дважды нажмите "OK".

Отклонение в фасетах

Плавность (мозаичность) кромок дуговых навесных стен регулируется переменной
FACETDEV. Отклонение в фасетах указывают, чтобы задать количество фасетов для
отображения объектов с криволинейной поверхностью. Эту величину необходимо
задать перед тем, как начинать преобразование полилинии в навесную стену.

1824 | Глава 21 Навесные стены

Доступ к значению отклонения в фасетах возможен только через командную строку,
путем ввода

AecFacetDev

Число, задаваемое в качестве отклонения в фасетах, определяет максимально
допустимое расстояние от хорды дуги (хорда - это отрезок, образующийся при сечении
дуги) до истинной математической дуги. Отклонение в фасетах выражается
значениями, превышающими нуль (0) и не имеющими верхнего предела.

Минимальное количество фасетов равно 8. Например, если при создании
цилиндрического формообразующего элемента радиусом 1 фут задано значение
FACETDEV, равное 1 футу, цилиндр имеет 8 граней.

Отклонение в фасетах | 1825

Оконные и дверные
сборки

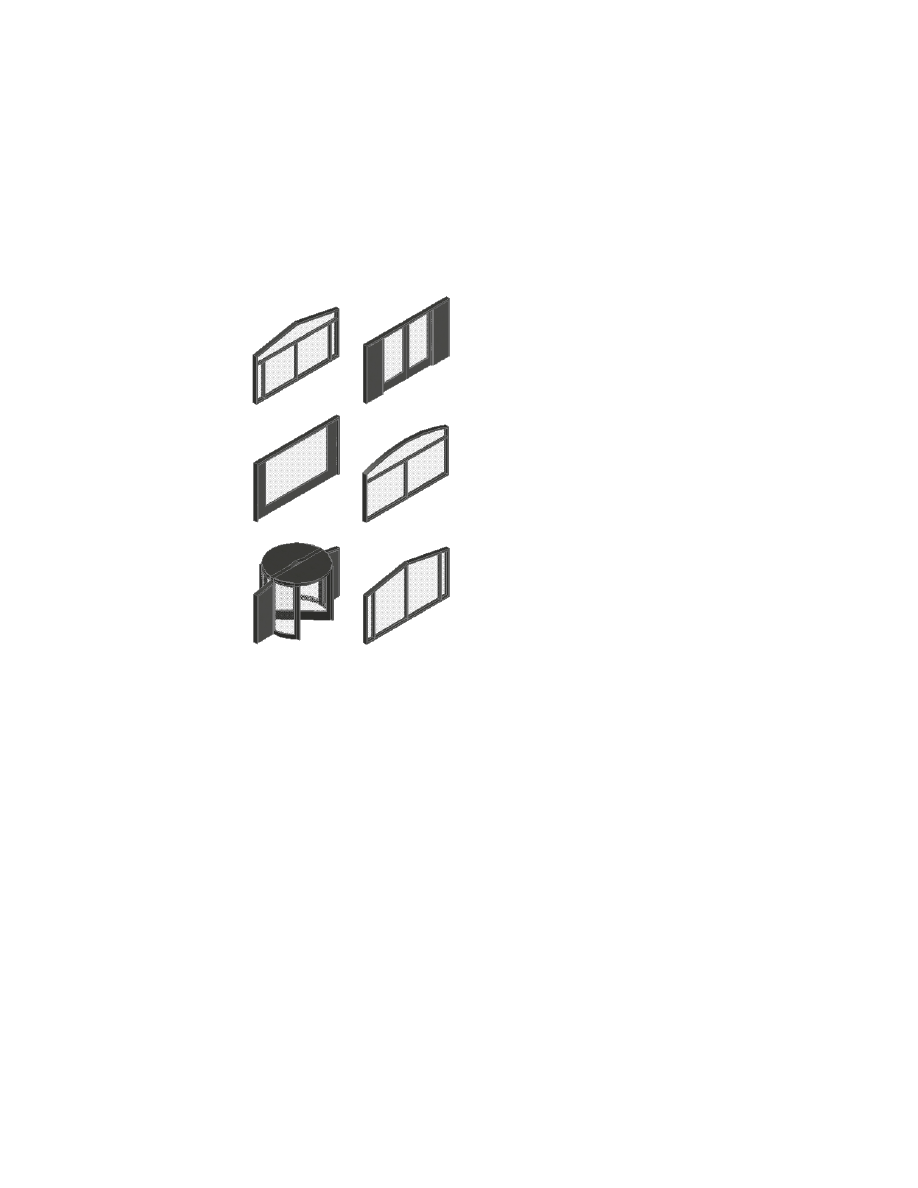

Оконные и дверные сборки предоставляют собой механизм создания структур окон и дверей, которые
вставляются в обычные и навесные стены.

Оконные и дверные сборки

Оконные/дверные сборки предоставляют собой сетку или каркас для вставки таких
объектов, как двери и окна. Используя подобный метод, можно создавать сложные
оконные и дверные сборки, которые затем вставляются в стандартные стены или
используются в качестве повторяющихся элементов в навесных стенах.

1827

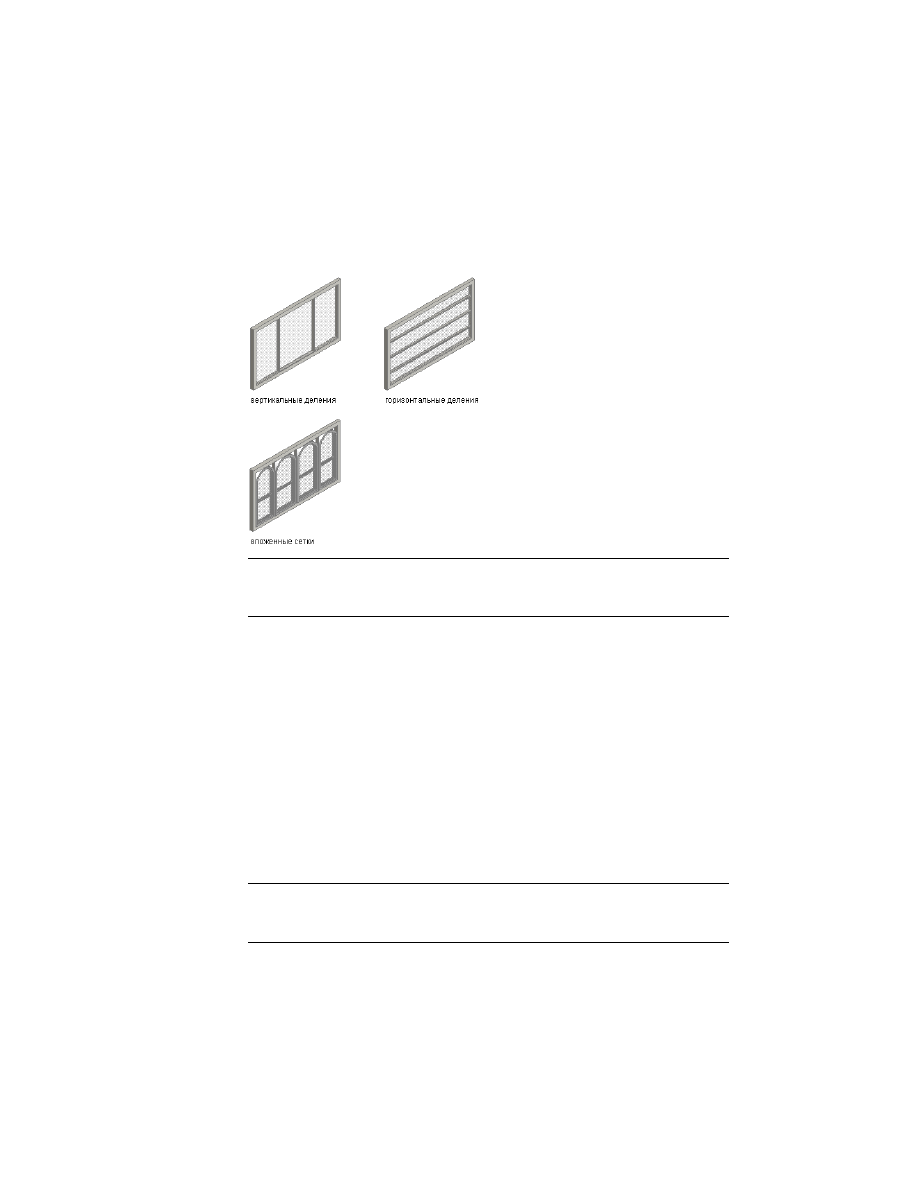

Сетки оконных/дверных сборок

Оконные/дверные сборки состоят из одной или более сеток. Сетки имеют
вертикальное или горизонтальное деление, при этом для создания различных
шаблонов, как простых, так и сложных, можно использовать вложенные сетки.

СОВЕТ

Использование оконных/дверных сборок в навесных стенах поможет

избежать проблем, связанных с большим количеством вложенных сеток в навесной
стене.

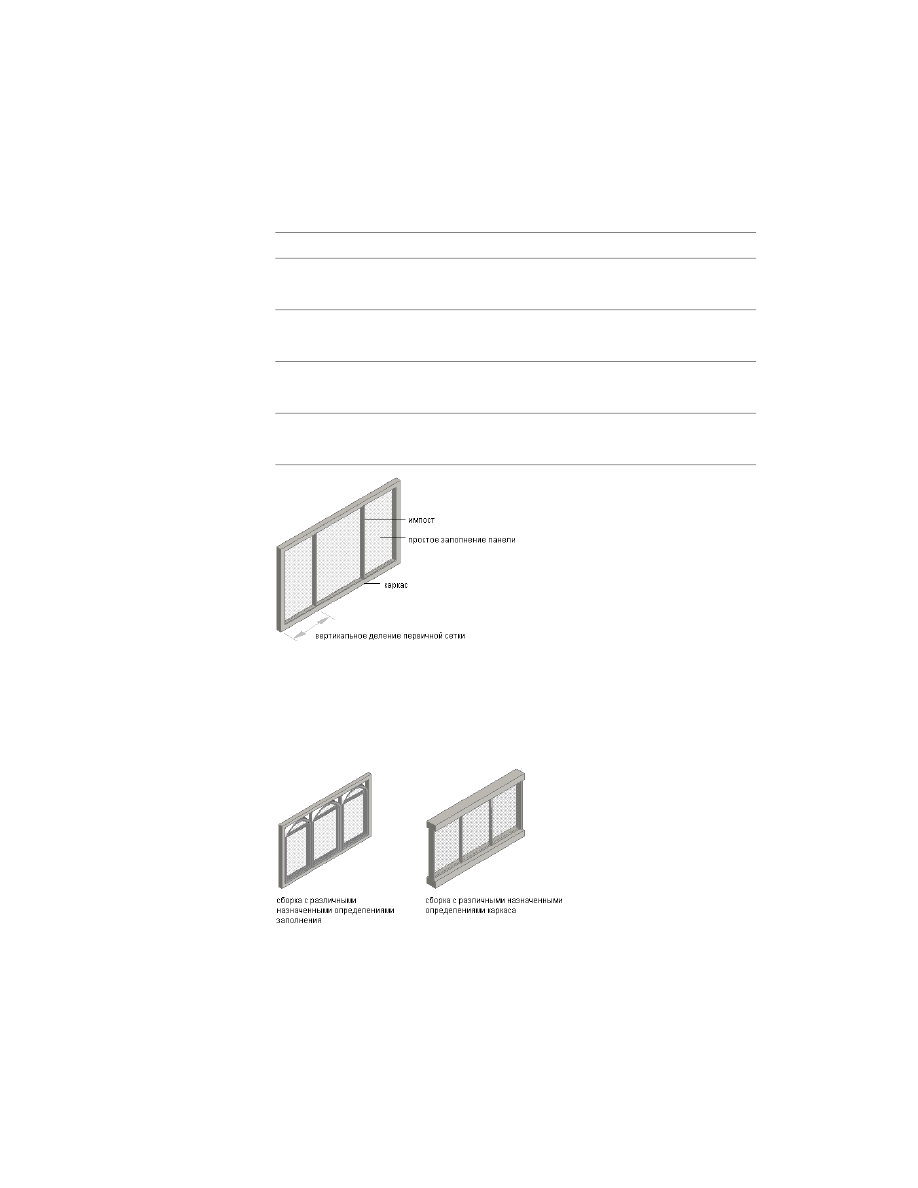

Элементы сетки

Сетки являются основой навесных стен, стеновых блоков и оконных/дверных сборок.
Любая сетка имеет четыре типа элементов:

■

секции

- определяют направление сетки (горизонтальное или вертикальное) и

количество ячеек;

■

заполнения ячеек

- содержат другую сетку, заполнение панели или такой объект,

как окно или дверь;

■

каркасы

- определяют границы вокруг внешней границы первичной и вложенных

сеток;

■

импосты

- определяют границы между ячейками.

ПРИМЕЧАНИЕ

В отличии от трех остальных элементов, представляющих

физические элементы оконных/дверных сборок, секции являются абстрактными
элементами.

1828 | Глава 22 Оконные и дверные сборки

Для каждого типа элементов существует стандартное определение, которое
определяет, как должны выглядеть элементы этого типа.

Определения по умолчанию

Тип элемента

Вертикальные секции с фиксированным
размером ячеек 3 дюйма

Секции

Ячейки, содержащие обычные панели тол-
щиной 2 дюйма

Заполнения ячеек

Внешняя грань сетки 3 дюйма шириной и
3 дюйма глубиной

Каркасы

Ребра между ячейками шириной 1 дюйм и
глубиной 3 дюйма

Импосты

Можно создавать новые определения элементов и назначать их оконным/дверным
сборкам. Например, можно создать несколько определений заполнений и затем
назначить различные заполнения определенным ячейкам сетки. Точно так же можно
создать несколько определений каркасов, и затем присвоить каждой кромке каркаса
различное определение (верхней, нижней, левой, правой). Такой же подход
справедлив и для определений импостов.

Оконные и дверные сборки | 1829

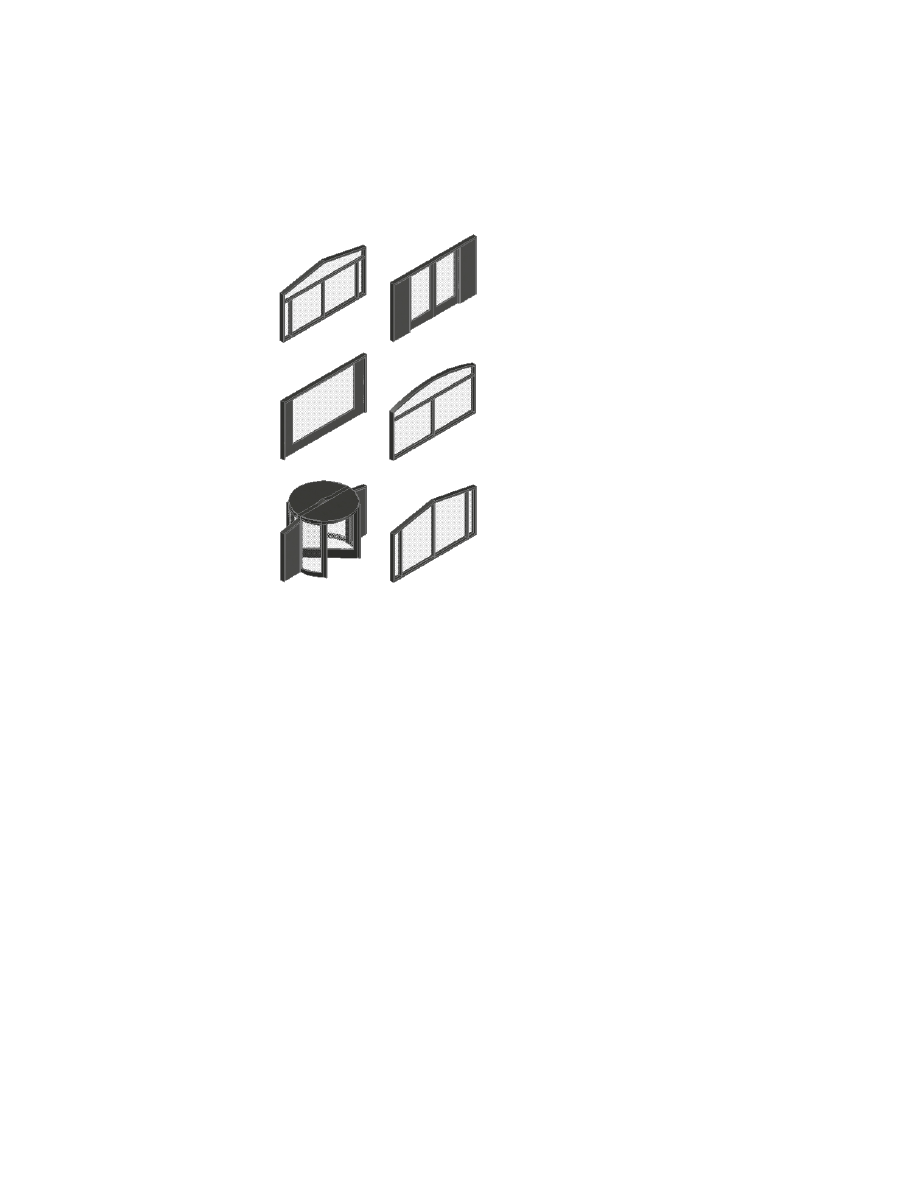

Эксперименты при проектировании оконных/дверных сборок

Шаблоны AutoCAD Architecture содержат стили оконных/дверных сборок. Просмотр
этих стилей и эксперименты с ними позволяют лучше понять принцип действия
оконных/дверных сборок, а также научиться создавать собственные проекты
оконных/дверных сборок.

Более подробную информацию об определении элементов и назначении см. в разделах

Создание определения элементов для стилей оконных и дверных сборок

на стр. 1848

Назначение определений элементам оконных и дверных сборок

на стр. 1889.

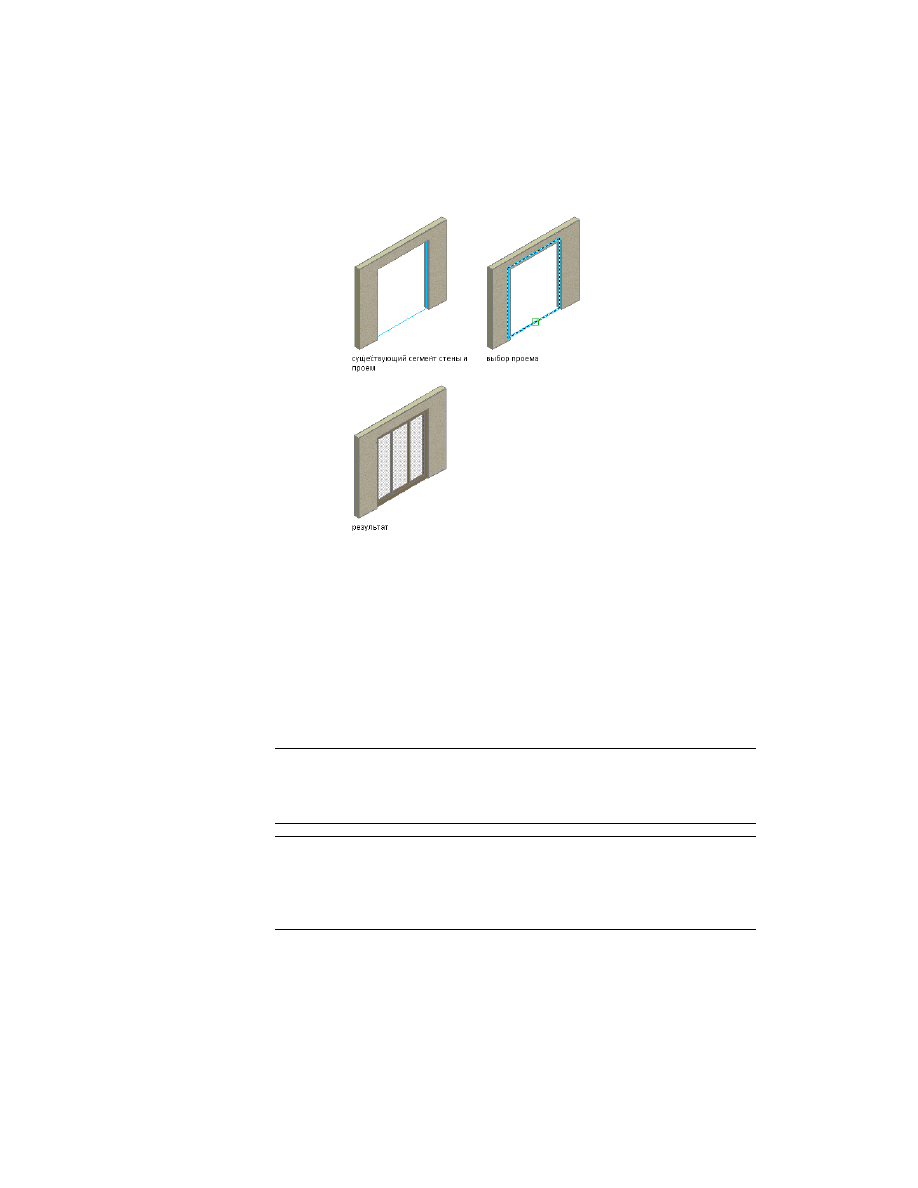

Торцы дверных и оконных сборок

К дверным и оконным сборкам, закрепленным якорем в стене, можно применять
стили торцов. Формы торцов для проемов в стенах определяются в стиле стены и
являются свойством стены. Сведения о настройке стиля торца проема в стене см. в
разделе

Работа с торцами стен и проемов

на стр. 1482.

1830 | Глава 22 Оконные и дверные сборки

Использование инструментов оконных и дверных сборок
для создания оконных и дверных сборок

В противоположность навесным стенам, у которых базовая линия может быть кривой
или ломаной, оконные/дверные сборки являются плоскостными и определяются

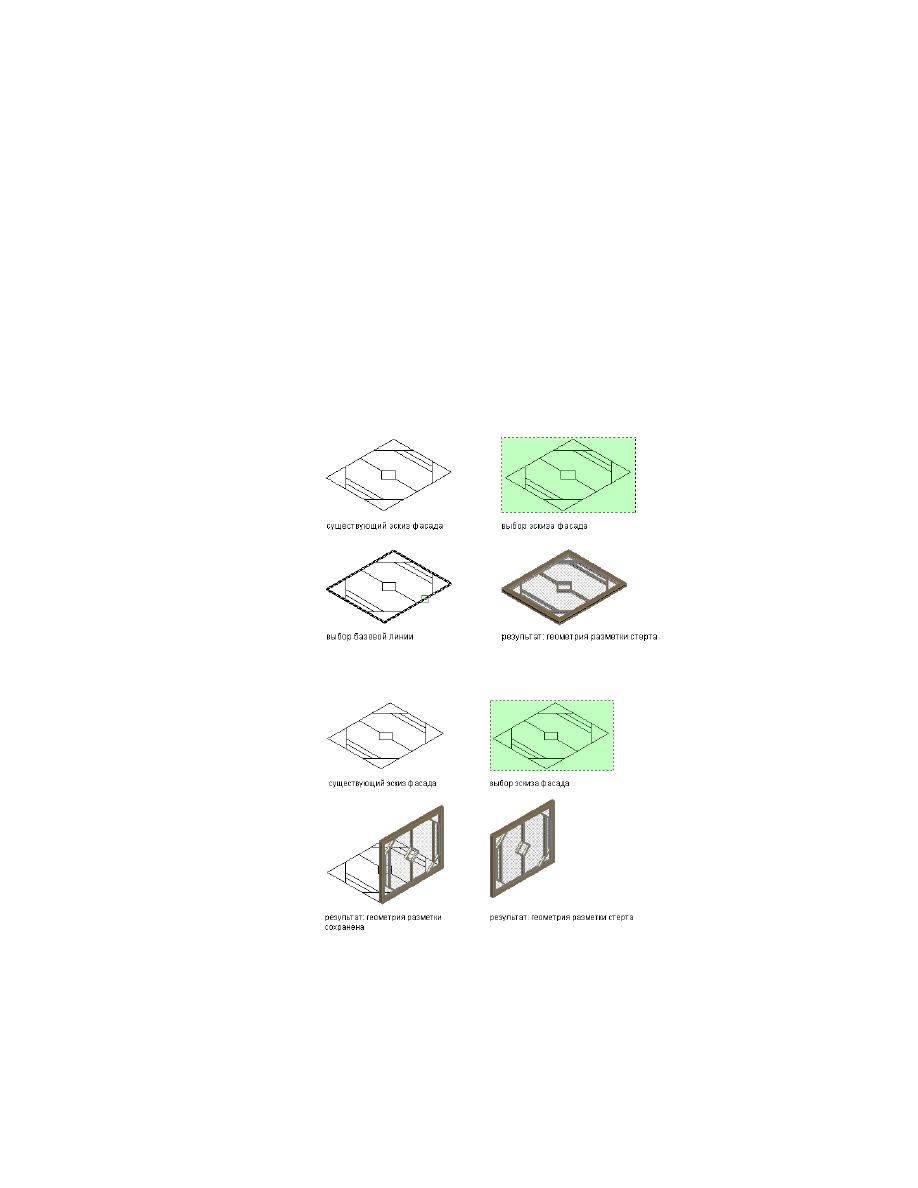

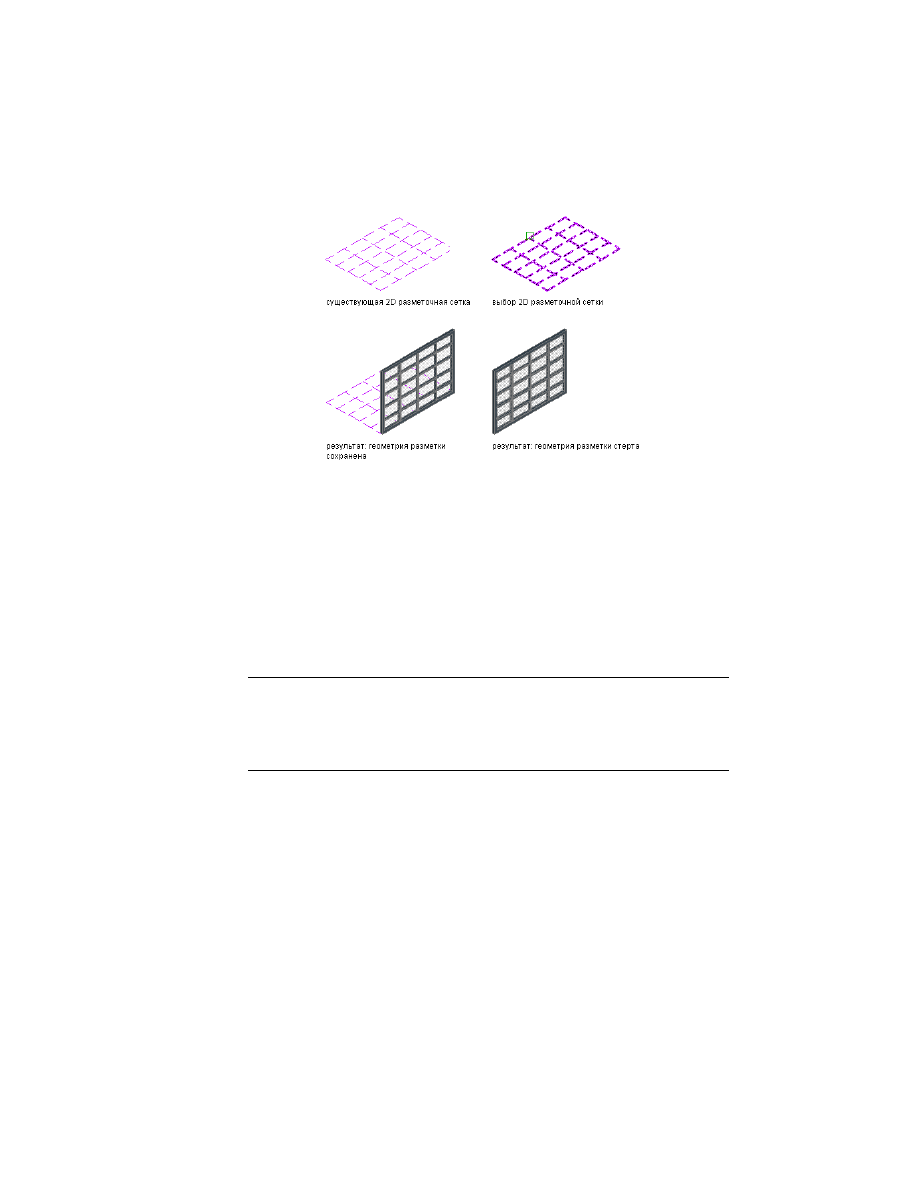

точкой вставки. Создавать оконные/дверные сборки можно на основе 2D разметочной
сетки или на основе комбинации линий, дуг и кругов.

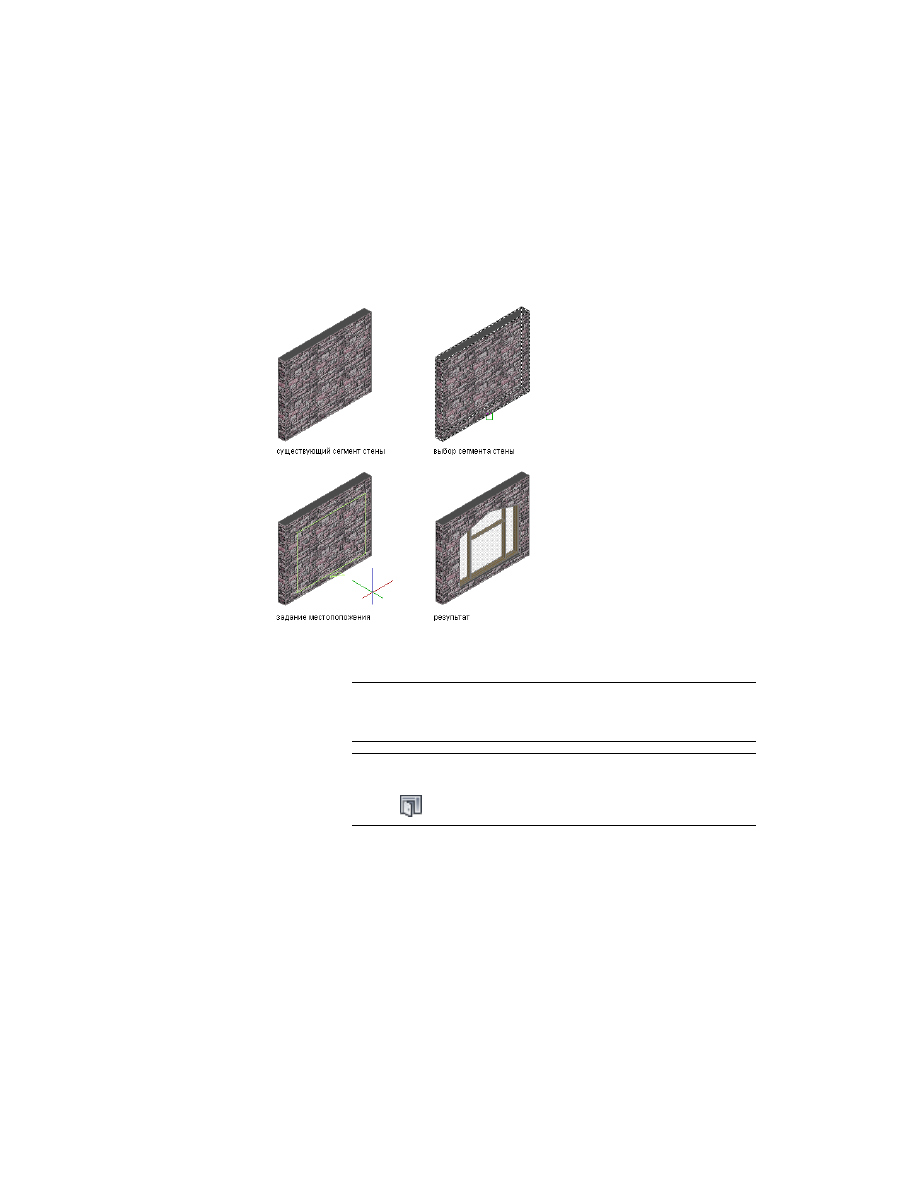

Чтобы создать оконную/дверную сборку для стандартной стены, сначала необходимо
нарисовать стену. Затем оконную/дверную сборку можно вставить в стену и, при
необходимости, отредактировать.

Чтобы создать оконную/дверную сборку для навесной стены, необходимо вставить
оконную/дверную сборку в помещение. Затем отредактировать определения элементов
и их назначение. Сохраните изменения как новый стиль оконной/дверной сборки,
а затем назначьте этот стиль ячейке в сетке навесной стены. Более подробные сведения
в разделе

Вставка объекта в ячейку навесной стены

на стр. 1605.

Быстро разместить оконные/дверные сборки можно с помощью инструментальных
палитр AutoCAD Architecture, для чего следует выбрать инструмент оконных/дверных
сборок с определенным стилем оконных/дверных сборок и другими заданными
свойствами. При размещении оконных/дверных сборок с помощью инструментов
оконных/дверных сборок можно использовать параметры инструмента по умолчанию,
а можно эти параметры изменить. Инструменты оконных/дверных сборок также
можно использовать для преобразования в оконные/дверные сборки линий, а

Использование инструментов оконных и дверных сборок для создания оконных и дверных сборок | 1831

параметры оконных/дверных сборок можно применять к существующим
оконным/дверным сборкам.

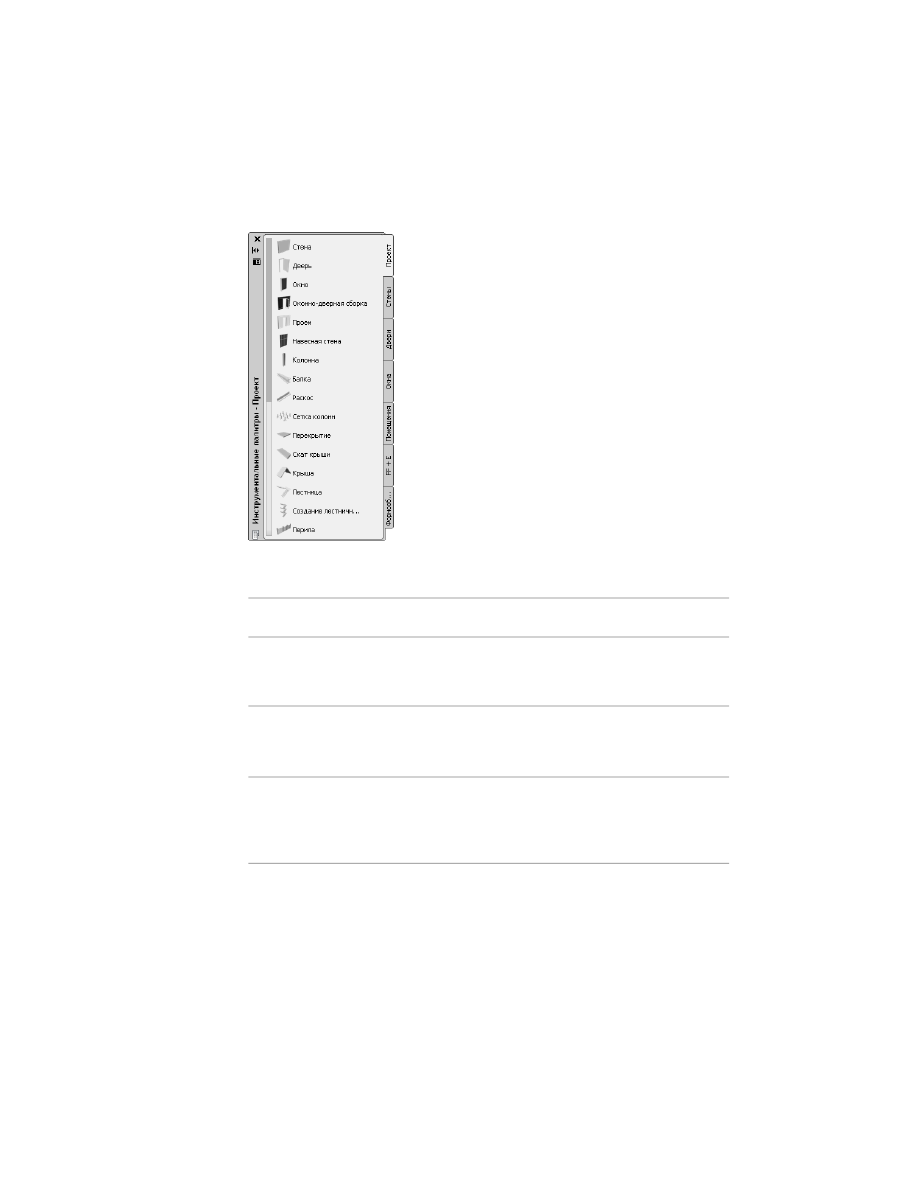

Не менее одного инструмента оконных/дверных сборок содержится в следующих
палитрах:

в инструментах оконных/дверных
сборок

в инструментальной палитре

в стандартном стиле оконных/дверных
сборок и параметрах других свойств окон-
ных/дверных сборок,

в палитре "Проект" в каталоге "Палитры
образцов" Библиотеки компонентов,

в большом количестве стилей оконных и
дверных сборок для различного использо-
вания в проектировании,

в Библиотеке компонентов в Каталоге ин-

струментов проектирования

➤

"Двери и

окна"

➤

"Дверные и оконные сборки",

в стилях и свойства оконных/дверных сбо-
рок, которые администратор САПР отредак-

в пользовательских инструментальных па-
литрах, созданных администратором САПР,

тировал для проекта или в соответствии со
стандартами организации.

При размещении оконных/дверных сборок с помощью инструментов
оконных/дверных сборок можно использовать параметры инструмента по умолчанию,
а можно изменить параметры любых свойств оконных/дверных сборок, которые не
используются в стиле.

1832 | Глава 22 Оконные и дверные сборки

Создание оконной и дверной сборки

Эта процедура используется для добавления новой оконной/дверной сборки со
свойствами, определенными в выбранном инструменте оконной/дверной сборки.
Определение параметров при добавлении оконной/дверной сборки см. в

Создание

оконной и дверной сборки с пользовательскими параметрами

на стр. 1834.

Откройте инструментальную палитру, содержащую требуемый
инструмент оконной/дверной сборки и выберите этот инструмент.

СОВЕТ

При необходимости отобразить требуемый элемент,

воспользуйтесь прокруткой. Выбрав инструмент, переместите или
скройте палитру свойств, чтобы освободить площадь чертежа.

ПРИМЕЧАНИЕ

Или же можно щелкнуть на вкладке "Главная"

➤

панель

"Создание"

➤

раскрывающемся списке "Дверь"

➤

"Дверная/оконная

сборка"

Выберите стену или нажмите

ENTER

, затем определите точку вставки

оконной/дверной сборки.

Добавьте оконные/дверные сборки и нажмите

ENTER

Использование инструментов оконных и дверных сборок для создания оконных и дверных сборок | 1833

Создание оконной и дверной сборки с пользовательскими
параметрами

Эта процедура используется для добавления оконной/дверной сборкой с
пользовательскими параметрами.

Откройте инструментальную палитру, содержащую требуемый
инструмент оконной/дверной сборки, и выберите этот инструмент.

(При необходимости отобразить требуемый элемент воспользуйтесь
прокруткой.)

ПРИМЕЧАНИЕ

Или же можно щелкнуть на вкладке "Главная"

➤

панель

"Создание"

➤

раскрывающемся списке "Дверь"

➤

"Дверная/оконная

сборка"

В палитре свойств разверните "Основные", а затем "Общие".

Выберите стиль.

В пункте "Границы помещений" определите, можно ли использовать
эту дверную и оконную сборку как ограничивающий объект для
помещений с ассоциативными связями.

Возможны три варианта:

■

Да: эту дверную и оконную сборку можно использовать в качестве
ограничивающего объекта для помещений с ассоциативными
связями.

■

Нет: эту дверную и оконную сборку нельзя использовать в качестве
ограничивающего объекта для помещений с ассоциативными
связями.

■

По стилю: для этой дверной и оконной сборки будут использованы
параметры границ, заданные в стиле дверных и оконных сборок.

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Разверните "Размеры".

1834 | Глава 22 Оконные и дверные сборки

Отредактируйте размеры оконной/дверной сборки.

то...

Если требуется задать...

введите значение параметра "Дли-
на".

ширину оконной/дверной сборки,

введите значение параметра "Высо-
та".

высоту оконной/дверной сборки,

введите значение в поле "Высота
подступенка".

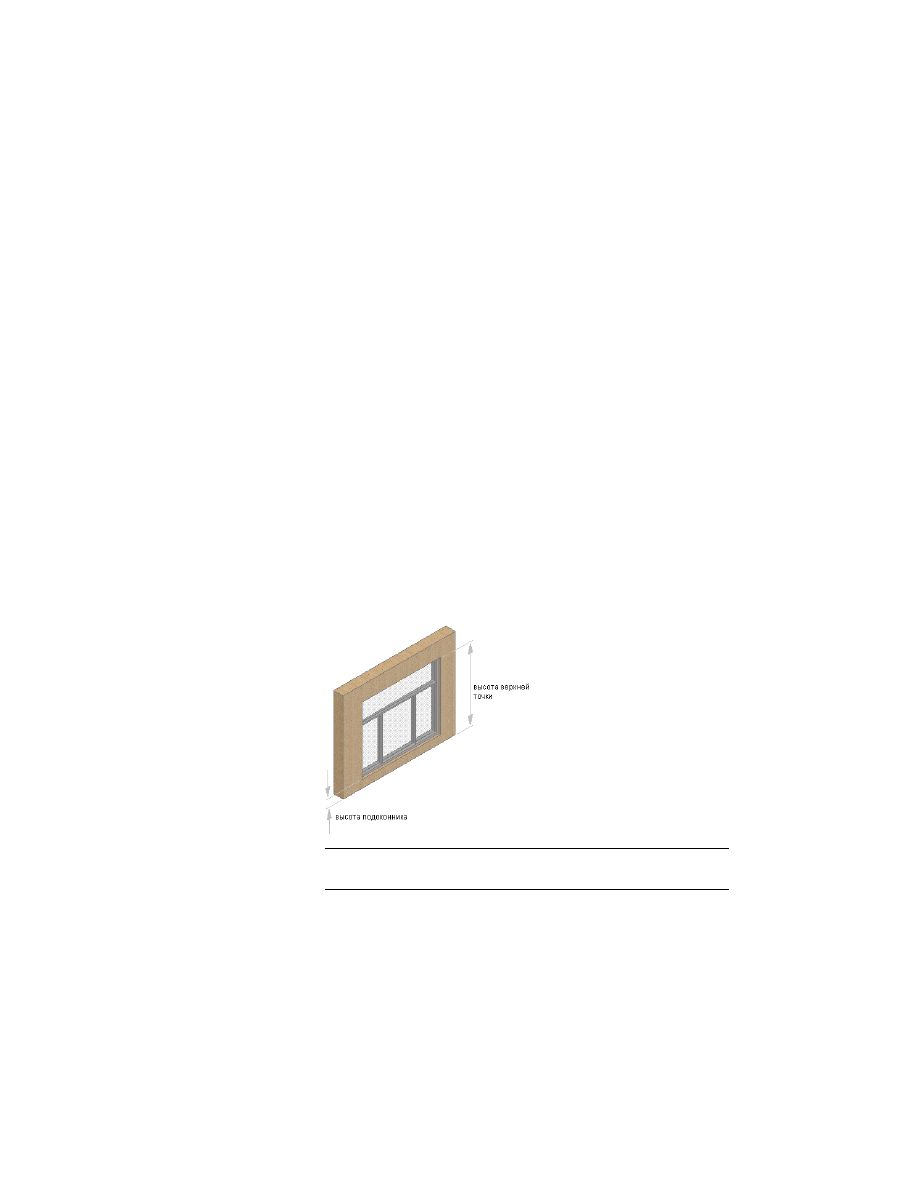

высоту подступенка оконной/двер-
ной сборки,

введите значения соединений под
углом в поле "Угол соединения в

углы соединения в начале и конце,

начале" и "Угол соединения в кон-
це".

Разверните опцию "Положение".

Отредактируйте свойства положения оконной/дверной сборки.

то...

Если требуется задать...

для опции "Расположение вдоль
стены" выберите "Произвольное"
или "Смещение/По центру".

ПРИМЕЧАНИЕ

Если выбрано

"Смещение/По центру", следует
ввести значение в поле "Автома-
тическое смещение".

положение оконной/дверной сбор-
ки,

для опции "Вертикальная привязка"
выберите "По верхней точке" или
"По высоте порога/подоконника".

вертикальную привязку окон-
ной/дверной сборки,

введите значение в поле "Верхняя
точка".

верхнюю точку оконной/дверной
сборки,

введите значение в поле "Высота
порога/подоконника".

высоту порога/подоконника окон-
ной/дверной сборки,

введите значение в поле "Враще-
ние".

угол поворота оконной/дверной
сборки,

Использование инструментов оконных и дверных сборок для создания оконных и дверных сборок | 1835

Вертикальная привязка определяет, как оконная/дверная сборка
размещается в стене и каким образом изменяется высота
оконной/дверной сборки. Опции "Высота порога/подоконника" и
"Верхняя точка" позволяют определить рабочую точку оконной/дверной
сборки. Можно установить рабочую точку по высоте
порога/подоконника или по верхней точке. Значение вертикальной
привязки определяет вертикальное положение рабочей точки в стене.

Изменение высоты оконной/дверной сборки выполняется относительно
рабочей точки. Например, если рабочая точка окна задана по высоте
порога/подоконника, значение вертикальной привязки 0", а высота
оконной/дверной сборки равна 7'–0'', верхняя точка оконной/дверной
сборки будет располагаться на высоте 7'–0'' от базовой линии стены.
Если изменить высоту на 6'–8'', высота бруса оконной коробки останется
равна 0'', а верхняя точка оконной/дверной сборки станет равна 6'–8''.
В данном случае привязка рабочей точки выполняется по высоте
порога/подоконника.

Если задать рабочую точку по верхней точке оконной/дверной сборки,
значение вертикальной привязки 7'–0'', а высота оконной/дверной
сборки равна 7'–0'', верхняя точка оконной/дверной сборки будет
располагаться на высоте 7'–0'' от базовой линии стены. При изменении
высоты оконной/дверной сборки на 6'–8'' верхняя точка
оконной/дверной сборки остается на высоте 7'–0'', а высота
порога/подоконника станет равна 4''. В данном случае привязка рабочей
точки выполняется по верхней точке.

СОВЕТ

Чтобы освободить больше места для области рисования, можно

свернуть или скрыть палитру свойств.

Выберите в области рисования стену или нажмите

ENTER

, а затем

укажите точку вставки оконной/дверной сборки.

1836 | Глава 22 Оконные и дверные сборки

Добавьте оконные/дверные сборки и нажмите

ENTER

Создание оконных и дверных сборок по разметочной сетке

Эта процедура используется для создания оконных/дверных сборок на основе 2D
разметочной сетки. Если в чертеже уже есть 2D разметочные сетки, их можно легко
преобразовать в оконные/дверные сборки. С помощью разметочных сеток, если
уметь их использовать, можно эффективно создавать оконные/дверные сборки;
чтобы лучше понять принцип действия сеток, следует поэкспериментировать с
командами оконных/дверных сборок. Более подробные сведения см. в разделе

Использование разметочных сеток

на стр. 2943.

ПРИМЕЧАНИЕ

В оконные/дверные сборки можно преобразовывать только

прямоугольные разметочные сетки.

При создании оконных/дверных сборок из 2D разметочных сеток создается новый
стиль оконных/дверных сборок. Секции в новом стиле оконных/дверных сборок
основаны на секциях разметочной сетки.

Откройте инструментальную палитру, содержащую требуемый
инструмент оконной/дверной сборки.

(При необходимости отобразить требуемый элемент воспользуйтесь
прокруткой.)

Выберите инструмент оконной/дверной сборки, щелкните правой
кнопкой и выберите "Применить свойства инструмента к", "Разметочная
сетка".

Выберите нужную разметочную сетку.

Нажмите

ENTER

в ответ на предложение стереть исходную геометрию,

если требуется сохранить разметочную сетку, или

(да), если

разметочную сетку требуется удалить.

Нажмите

ENTER

, чтобы задать в качестве ориентации первичного

сечения ориентацию по горизонтали, или введите

- задайте в качестве

ориентации первичного сечения ориентацию по вертикали.

Использование инструментов оконных и дверных сборок для создания оконных и дверных сборок | 1837

Введите имя нового стиля оконной/дверной сборки и нажмите "ОК".

При необходимости, в палитре свойств отредактируйте свойства
оконной/дверной сборки.

Создание оконной и дверной сборки на основе дверей, окон
и проемов

Эта процедура используется для преобразования дверей, окон и проемов в
оконные/дверные сборки со свойствами выбранного инструмента оконных/дверных
сборок. После создания оконной/дверной сборки ее свойства можно отредактировать.

ПРИМЕЧАНИЕ

При создании оконной/дверной сборки из набора окон, дверей и

проемов, из каждого выбранного объекта создается отдельная сборка. Более
подробную информацию о создании сборки на основе заданной конфигурации
см. в разделе

Создание оконной и дверной сборки на основе эскиза фасада

на стр.

1839.

Откройте инструментальную палитру, содержащую требуемый
инструмент оконной/дверной сборки.

(При необходимости отобразить требуемый элемент воспользуйтесь
прокруткой.)

Выберите инструмент оконной/дверной сборки, щелкните правой
кнопкой и выберите "Применить свойства инструмента к", "Двери,
проемы, окна".

1838 | Глава 22 Оконные и дверные сборки

Выберите дверь, окно или проем.

Если требуется, в палитре свойств отредактируйте свойства
оконной/дверной сборки.

Создание оконной и дверной сборки на основе эскиза
фасада

Эта процедура используется для создания эскиза пользовательской сетки, содержащей
линии, дуги и круги, и последующего преобразования такой сетки в оконную/дверную
сборку.

ПРИМЕЧАНИЕ

Нельзя изменить определение секции пользовательской сетки,

состоящей из линий, дуг и окружностей. Но при этом можно назначить сетке другое
определение секции. Более подробные сведения в разделе

Назначение секции

сетке оконной и дверной сборки

на стр. 1890.

ПРИМЕЧАНИЕ

Сетки оконных/дверных сборок бывают горизонтальными и

вертикальными. Для создания шаблона сетки с горизонтальными и вертикальными
ячейками используются вложенные сетки. Более подробную информацию о
вложенных сетках см. в разделе

Использование вложенных сеток в оконных и

дверных сборках

на стр. 1892.

Использование инструментов оконных и дверных сборок для создания оконных и дверных сборок | 1839

Нарисовать сетку в мировой системе координат (МСК) можно с
помощью линий, дуг и кругов.

Откройте инструментальную палитру, содержащую требуемый
инструмент оконной/дверной сборки.

(При необходимости отобразить требуемый элемент воспользуйтесь
прокруткой.)

Выберите инструмент оконной/дверной сборки, щелкните правой
кнопкой и выберите "Применить свойства к", "Эскиз фасада".

Выберите линию в эскизе и нажмите

ENTER

Можно выбрать базовую линию для оконной/дверной сборки или
принять базовую линию, предлагаемую по умолчанию. Выберите одну
из линий сетки в качестве базовой линии для дверной/оконной сборки.

Или нажмите клавишу

ENTER

для использования по умолчанию линии

вдоль оси

в качестве базовой.

1840 | Глава 22 Оконные и дверные сборки

СОВЕТ

Если линия нарисована в плоскости

(вид "План") и является

базовой линией по умолчанию, созданная оконная/дверная сборка
будет отображаться в направлении

Чтобы удалить линии, нажмите

(да). Если необходимо, чтобы линии

остались после создания оконной/дверной сборки, нажмите

(нет).

Если к инструменту оконной/дверной сборки был применен стиль,
новый пользовательский стиль создается на основе существующего
стиля. Определения заполнений, импостов и каркасов также основаны
на существующем стиле. Не обязательно создавать стиль заново, можно
отредактировать готовый стиль. Более подробные сведения см. в разделе

Назначение определений элементам оконных и дверных сборок

на стр.

1889.

Выберите получившуюся дверную/оконную сборку, щелкните на вкладке
"Дверная/оконная сборка"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Сохранить в стиле".

Чтобы создать новый стиль оконной/дверной сборки, выберите
"Новый".

Введите имя нового стиля оконной/дверной сборки.

Дважды нажмите "ОК".

Создание инструментов оконной и дверной сборки

Эта процедура используется для создания инструмента оконной/дверной сборки и
его добавления в инструментальную палитру. Собственные инструменты
оконных/дверных сборок можно создать, если разместить несколько
оконных/дверных сборок с заданными стилями и одинаковыми свойствами.

Откройте инструментальную палитру, в которую требуется добавить
инструмент.

Создайте инструмент.

то...

Если требуется...

выберите оконную/дверную сборку
и перетащите ее в инструменталь-
ную палитру.

создать инструмент из окон-
ной/дверной сборки, расположен-
ной в чертеже,

Создание инструментов оконной и дверной сборки | 1841

то...

Если требуется...

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

создать инструмент из стиля окон-
ной/дверной сборки в Диспетчере
стилей,

ние"

➤

"Диспетчер стилей

Найдите стиль, который нужно ско-
пировать, и перетащите его в ин-
струментальную палитру. Нажмите
"ОК" для закрытия Диспетчера сти-
лей.

щелкните правой кнопкой на инстру-
менте и выберите "Копировать".

скопировать инструмент на текущей
инструментальной палитре,

Щелкните правой кнопкой и выбе-
рите "Вставить".

откройте другую инструментальную
палитру, щелкните правой кнопкой

скопировать инструмент из другой
инструментальной палитры,

на инструменте и выберите "Копи-
ровать". Повторно откройте палит-
ру, в которую нужно добавить ин-
струмент, щелкните правой кнопкой
и выберите "Вставить".

щелкните на вкладке "Главная"

➤

па-

нели "Создание"

➤

раскрывающем-

скопировать инструмент из Библио-
теки компонентов,

ся списке "Инструменты"

➤

"Библио-

тека компонентов"

. и выберите

инструмент для копирования. Уста-
новите курсор на ручке i-drop и пе-
ретащите инструмент на палитру
инструментов.

Щелкните правой кнопкой на новом инструменте, а затем выберите
"Свойства".

Введите имя инструмента.

Щелкните на параметре "Описание", введите описание инструмента и
нажмите "OK".

Такие описания используются в качестве всплывающих подсказок для
инструментов в палитре инструментов, а также играют роль описаний
инструментов, занесенных в каталог инструментов.

1842 | Глава 22 Оконные и дверные сборки

Разверните "Основные", затем - "Общие".

Щелкните

рядом с заголовком "Описание", введите описание

оконной/дверной сборки, которая создается при помощи этого
инструмента, и нажмите "ОК".

Щелкните

рядом с заголовком "Ключ слоя", чтобы задать ключ слоя.

Щелкните

рядом с заголовком "Переопределения слоев", чтобы

задать какое-либо переопределение ключа слоя, если не требуется
использовать назначения слоев, определенных в стиле ключей слоев,
используемом в чертеже.

Выберите стиль.

Выберите файл чертежа, содержащий стиль, используемый для данной
оконной/дверной сборки, для размещения стиля.

В поле "Границы помещений" определите, можно ли использовать этот
инструмент дверной и оконной сборки как ограничивающий объект
для помещений с ассоциативными связями.

Возможны три варианта:

■

Да: этот инструмент дверной и оконной сборки можно использовать
в качестве ограничивающего объекта для помещений с
ассоциативными связями.

■

Нет: этот инструмент дверной и оконной сборки нельзя
использовать в качестве ограничивающего объекта для помещений
с ассоциативными связями.

■

По стилю: для этого инструмента дверной и оконной сборки будут
использованы параметры границ, заданные в стиле дверных и
оконных сборок.

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Разверните "Размеры".

Отредактируйте размеры оконной/дверной сборки

то...

Если требуется задать...

введите значение параметра "Дли-
на".

ширину оконной/дверной сборки,

Создание инструментов оконной и дверной сборки | 1843

то...

Если требуется задать...

введите значение параметра "Высо-
та".

высоту оконной/дверной сборки,

введите значение в поле "Высота
подступенка".

высоту подступенка оконной/двер-
ной сборки,

введите значения соединений под
углом в поле "Угол соединения в

углы соединения в начале и конце,

начале" и "Угол соединения в кон-
це".

Разверните "Местоположение".

Отредактируйте свойства положения оконной/дверной сборки.

то...

Если требуется…

для параметра "Расположение
вдоль стены" выберите "Произволь-
ное" или "Смещение/По центру"

ПРИМЕЧАНИЕ

Если выбрано

"Смещение/По центру", следует
ввести значение в поле "Автома-
тическое смещение".

задать положение оконной/дверной
сборки,

введите значение в поле "Верхняя
точка".

задать верхнюю точку окон-
ной/дверной сборки,

введите значение в поле "Высота
порога/подоконника".

задать высоту порога/подоконника
оконной/дверной сборки,

Нажмите "ОК".

Стили оконных и дверных сборок

Оконные/дверные сборки основаны на стилях, а это означает, что имеются
стандартные характеристики, назначенные для каждой оконной/дверной сборки и
определяющие ее внешний вид и функцию. Если изменить стиль оконной/дверной
сборки на другой, можно быстро заметить некоторые различия в опциях конструкции.
Любые изменения стиля отображаются во всем проекте, все оконные/дверные сборки

1844 | Глава 22 Оконные и дверные сборки

с данным стилем обновляются. Можно переопределить отдельную оконную/дверную
сборку без изменения стиля оконных/дверных сборок.

Свойства оконных/дверных сборок, определяемые стилем оконных/дверных сборок:

■

Определения элементов

■

Назначение определения для каждого элемента

■

Материалы для каждого элемента

■

Графические свойства для каждого элемента

■

Размеры по умолчанию

■

Примечания к стилю и любые связанные файлы ссылок

Чтобы создавать, копировать, редактировать или удалять стили, необходим доступ
в Диспетчер стилей. Одной из главных опций программы AutoCAD Architecture
является Диспетчер стиля, в котором можно работать со стилями из различных
чертежей и шаблонов. Дополнительную информацию об использовании Диспетчера
стилей см. в разделе

Обзор Диспетчера стилей

на стр. 932.

Стили оконных и дверных сборок | 1845

Процедура создания стиля дверной и оконной сборки

При создании стиля дверной/оконной сборки, отдельному или всем элементам
дверной/оконной сборки назначаются различные характеристики, которые затем
сохраняются как стиль с определенным именем. Таким способом стандартизируется
вид всех сборок этого стиля. При изменении стиля, вид всех дверных/оконных сборок
в чертеже, использующих этот стиль, обновляется в соответствии с изменениями.
Для получения более подробных сведений о работе со стилями обращайтесь к разделу

Обзор Диспетчера стилей

на стр. 932.

Откройте чертеж, в который требуется добавить
дверную или оконную сборку.
При работе со структурированным проектом
AutoCAD Architecture откройте

вид

на стр. 435в

Диспетчере структуры проекта.

-----

Открытие чертежа

Добавьте в чертеж стиль дверей для сборки.

-----

Подготовка чертежа для дверной
и оконной сборки

Помимо возможности использования стандартных
инструментов для дверных/оконных сборок,

-----

Создание стиля дверной и оконной
сборки

можно создать также пользовательский стиль,
изменив

существующий стиль

на стр. 1834 или

путем изменения

на стр. 1838,

на стр. 1837 или

на стр. 1839.

Определяются

заполнения

на стр. 1865 ячеек для

стиля дверной/оконной сборки до назначения их
стилю.

-----

Определение остекления или
панелей

1846 | Глава 22 Оконные и дверные сборки

Определяется

каркас

на стр. 1873 дверной/оконной

сборки (используются профили и указываются

-----

Определение каркаса и импостов

смещения) и

импосты

на стр. 1881 до назначения

их стилю дверной/оконной сборки.

Добавляются

заполнения

на стр. 1891,

определенные ранее путем назначения
определений стилю дверной/оконной сборки.

-----

Назначение заполнений стилю

Добавляются

каркасы

на стр. 1905 и

импосты

на стр.

1909, определенные ранее путем назначения
определений стилю дверной/оконной сборки.

-----

Назначение каркаса и импостов
стилю

При необходимости стилю дверной/оконной
сборки назначаются

материалы

на стр. 1914.

-----

Добавление материала к
заполнению и импостам

Создается

инструмент

на стр. 1841, применяемый

при добавлении в чертеж других
дверных/оконных сборок с тем же стилем.

-----

Добавление стиля
дверной/оконной сборки в
библиотеку

Советы по эффективной работе со стилями дверных и
оконных сборок

Данные советы позволяют эффективно использовать стили дверных/оконных сборок.

■

Следует называть сетки и элементы сборок понятными именами, с целью
облегчения определения того, что представляет собой используемая сетка.
Например, для представления сетки третьего уровня с горизонтальным делением,

Стили оконных и дверных сборок | 1847

используемой на втором этаже, можно использовать имя У3-ЭТ1-Г. Этот совет
позволяет облегчить правильное использование элементов.

■

В качестве определения элемента по умолчанию рекомендуется использовать
определение элемента, которое применяется чаще всего. Например, если большую
часть ячеек составляют панели из камня, в качестве заполнения по умолчанию
следует задать панель из камня. Для любой ячейки, которой не присвоено
заполнение, будет назначено заполнение по умолчанию. Данное правило можно
применить к каркасам, импостам и секциям.

■

Следует называть стили для дверей, окон, стеновых блоков, AD-полигонов и
навесных стен так, чтобы было понятно, где такие стили используются и что они
из себя представляют.

■

Необходимо помнить, что для определения особых условий, не входящих в состав
стиля оконной/дверной сборки, можно использовать переопределение ячейки
и кромки ячейки.

Создание определения элементов для стилей оконных и
дверных сборок

Определения элементов определяют вид четырех основных элементов
оконных/дверных сборок. Для каждого элемента имеются различные типы
определений.

Пример определения

Определение

Горизонтальная сетка с 6 ячейками

Секции

Ячейки, содержащие окна

Заполнение ячейки

Внешняя грань ячейки шириной 6 дюймов

Каркасы

1848 | Глава 22 Оконные и дверные сборки

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 10
