Заполнение ячейки блока навесных стен простой панелью

Данная процедура предназначена для того, чтобы заполнить ячейку блока навесных
стен простой панелью. Простые панели обычно используются для моделирования
в навесной стене основных облицовочных материалов (например, каменных стеновых
панелей или бетонных панелей).

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите сетку, в которую хотите поместить
заполнение в виде простой панели.

Нажмите "Новое назначение для ячейки".

Новое назначение для ячейки отображается в списке назначений для
ячеек.

Нажмите на значке "Новое назначение для ячейки" и введите
описательное имя для назначения.

На вкладке "Элемент" выберите заполнение, являющееся определением
простой панели.

Если в вашем проекте определения заполнения простой панелью нет,
то выберите "Новое заполнение" и создайте соответствующее
определение. Более подробную информацию см. в разделе

Создание

панельного заполнения для блока навесных стен

на стр. 1728.

Укажите ячейки для вставки данной простой панели.

Более подробную информацию см. в разделе

Указание ячеек блока

навесных стен, в которых должно использоваться назначение для ячеек

на стр. 1754.

Нажмите "ОК".

Удаление заполнения из ячейки блока навесных стен

Данная процедура предназначена для того, чтобы удалить заполнение ячейки и
оставить ячейку пустой. Для этого в качестве определения элемента следует
использовать "Отсутствует". Использование определения "Нет" приводит также к
удалению любых кромок каркаса, окаймляющих ячейку, но не влияет на импосты.

Назначение заполнений ячейкам блока навесных стен | 1753

Удаление назначения заполнения из ячейки

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите сетку, содержащую ячейки, которым
требуется назначить определение "Нет".

Создайте новое назначение для ячейки или выберите назначение из
уже существующих.

Выберите "Нет" в столбце "Элемент".

Укажите ячейки, которые должны содержать заполнение "Отсутствует".

Более подробную информацию см. в разделе

Указание ячеек блока

навесных стен, в которых должно использоваться назначение для ячеек

на стр. 1754.

Нажмите "ОК".

Указание ячеек блока навесных стен, в которых должно
использоваться назначение для ячеек

При создании назначения для ячейки необходимо указывать ячейки сетки, в которых
будет использоваться данное назначение. Для выбора ячеек имеется две опции.

■

"Местоположение" следует использовать для вставки заполнения в начальную,
среднюю или конечную ячейки вертикальной сетки или в нижнюю, среднюю или
верхнюю ячейки горизонтальной ячейки. Если в сетке четное количество ячеек
(четыре или более), опция "Посередине" соответствует двум средним ячейкам
сетки. Если количество ячеек нечетное (три и более), "Серединой" считается одна
ячейка посередине сетки.

1754 | Глава 21 Навесные стены

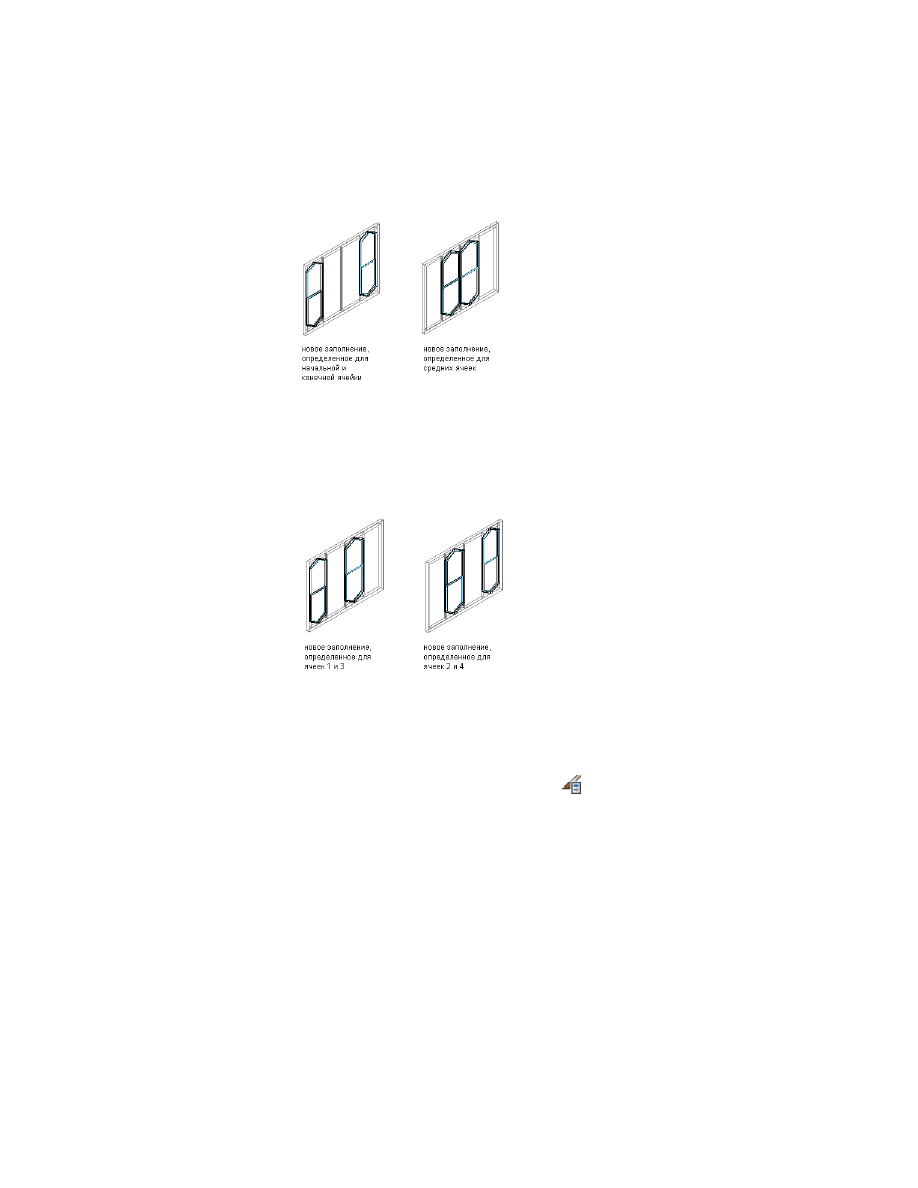

Задание назначений для ячеек по местоположению

■

Опция "Индекс" используется для вставки заполнения в конкретные ячейки
согласно номерам ячеек. Ячейки нумеруются от начала к концу или снизу вверх.
Например, если ввести значения 1, 3, 5, то заполнение будет вставлено в первую,
третью и пятую ячейки.

Задание назначений для ячеек по номеру

В любых ячейках, не имеющих конкретного назначения для ячеек, используется
заполнение по умолчанию.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите сетку.

В столбце "По типу" выберите "Местоположение" или "Индекс".

Назначение заполнений ячейкам блока навесных стен | 1755

Выберите назначение для ячейки.

то...

Если выбрано...

выделите столбец "Где использует-
ся" и нажмите кнопку с правой сто-

"Местоположение",

роны ряда. Выберите ячейки, кото-
рые будут использовать это назна-
чение, и нажмите "ОК".

в столбец "Где используется" введи-
те номера ячеек, разделенные запя-

"Индекс",

той. Для вертикальных сеток ячейки
нумеруются от начала к концу, а для
горизонтальных - снизу вверх.

ПРИМЕЧАНИЕ

Не следует назначать ячейке несколько определений,

поскольку при этом использоваться будет то из них, которое было
назначено последним.

Нажмите "ОК".

Удаление назначения из стиля блока навесных стен

Данная процедура предназначена для того, чтобы удалить назначения для ячеек,
каркасов и импостов из стиля блока навесных стен. Назначения, задаваемые по
умолчанию, удалять не разрешается, но их можно изменять в соответствии с
требованиями проекта.

ПРИМЕЧАНИЕ

Для каждой сетки обязательно должно быть назначено одно деление.

Поэтому удалять назначение деления не разрешается, хотя можно изменить элемент
деления, использованный для назначения деления.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой части диалогового окна выберите сетку, из которой требуется
удалить назначение.

Выберите назначение для ячейки, каркаса или импоста.

1756 | Глава 21 Навесные стены

Нажмите "Удалить назначение".

Дважды нажмите "OK".

Назначение определений каркасам блока навесных стен

Каркас блока навесных стен моделируется наружными кромками первичной сетки.
Каждая вложенная сетка имеет собственный каркас, определение которого дается
отдельно от определения каркаса первичной сетки. По умолчанию каркасы вложенных
сеток отключены. Подробнее о вложенных сетках см. в

Работа с вложенными сетками

в навесных стенах

на стр. 1597.

Назначения для каркаса

В назначении для каркаса содержится определение каркаса, используемое для каждой
кромки каркаса. Можно назначить одно и то же определение всем четырем кромкам
каркаса, а можно создать несколько назначений для каркасов и назначить различные
определения различным кромкам каркаса. Кромки без назначения не отображаются.

Не следует назначать несколько определений одной и той же кромке каркаса,
поскольку при этом будет использоваться только последнее из них.

Стандартное (задаваемое по умолчанию) назначение для каркаса

Программа предоставляет назначение для каркаса, задаваемое по умолчанию, причем
можно выбирать кромки каркаса, к которым оно применяется. Стандартное
назначение можно изменить, подставив на его место определение любого каркаса,
но удалить стандартное назначение каркаса нельзя.

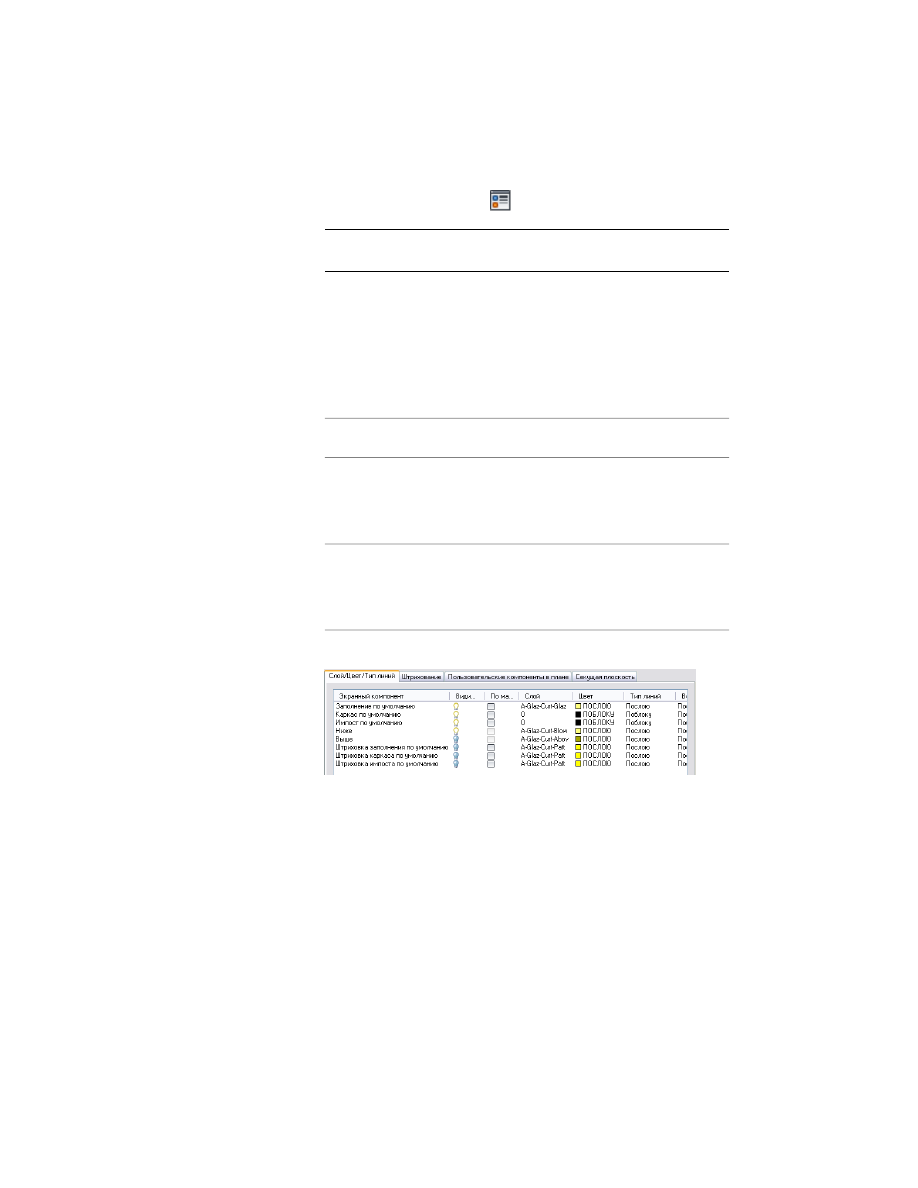

Материалы и графические свойства каркасов

Слой, цвет, тип линии и другие графические свойства каркаса по умолчанию
применяются ко всем кромкам каркаса, исключая случаи, когда пользователь
назначает для определения каркаса материалы или создает пользовательский
компонент экранного представления для каждого определения. В этом случае можно
независимо управлять экранным представлением каждого определения каркаса.
Более подробную информацию см. в разделе

Задание экранного представления

блоков навесных стен

на стр. 1767.

Назначение определений каркасам блока навесных стен | 1757

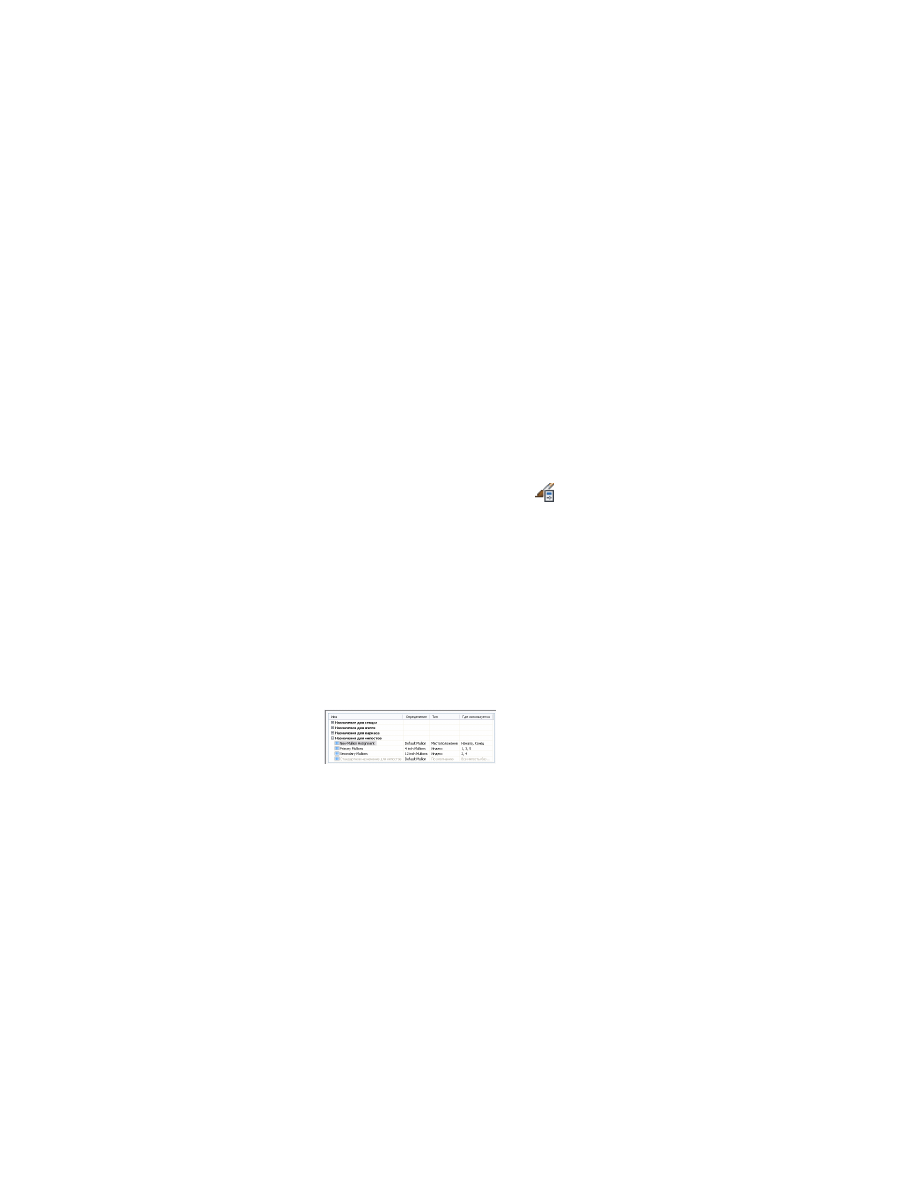

Добавление в блок навесной стены нового назначения для
каркаса

Данная процедура предназначена для того, чтобы добавить назначение для каркаса
в блок навесной стены. Чтобы назначать различным кромкам каркаса различные
определения, необходимо иметь несколько назначений для каркаса.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите сетку, в которой хотите создать новое
назначение для каркаса.

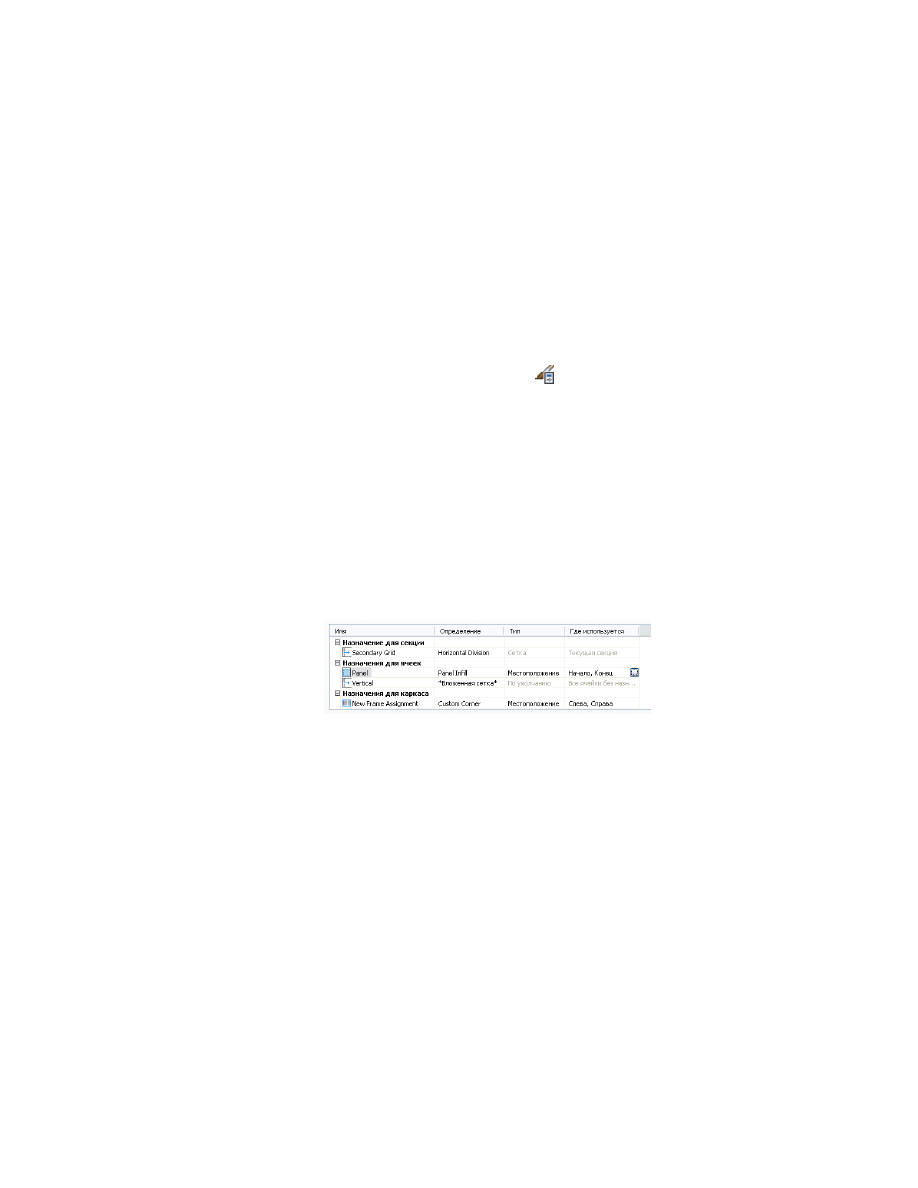

Нажмите "Новое назначение для каркаса".

Новое назначение для каркаса отображается в списке назначений для
каркасов.

Новое определение каркаса

Нажмите "Новое назначение для каркаса" и введите для назначения
описательное имя.

Выберите определение каркаса в столбце "Элемент".

Укажите стороны каркаса, на которых используется данное назначение
для каркаса.

Более подробную информацию см. в разделе

Указание кромок блока

навесных стен, для которых используется назначение для каркаса

на

стр. 1760.

Нажмите "ОК".

1758 | Глава 21 Навесные стены

Удаление кромки каркаса из блока навесных стен

Данная процедура предназначена для того, чтобы удалить кромку каркаса из блока
навесных стен. Имеются три способа удаления кромки каркаса:

■

Установить ширину и глубину кромки равными нулю.

■

Оставить кромку без назначения.

■

Указать "Нет" в качестве переопределения назначения для кромки.

В двух первых методах при удалении кромки каркаса соседние заполнения
распространяются в пространство, которое было занято кромкой.

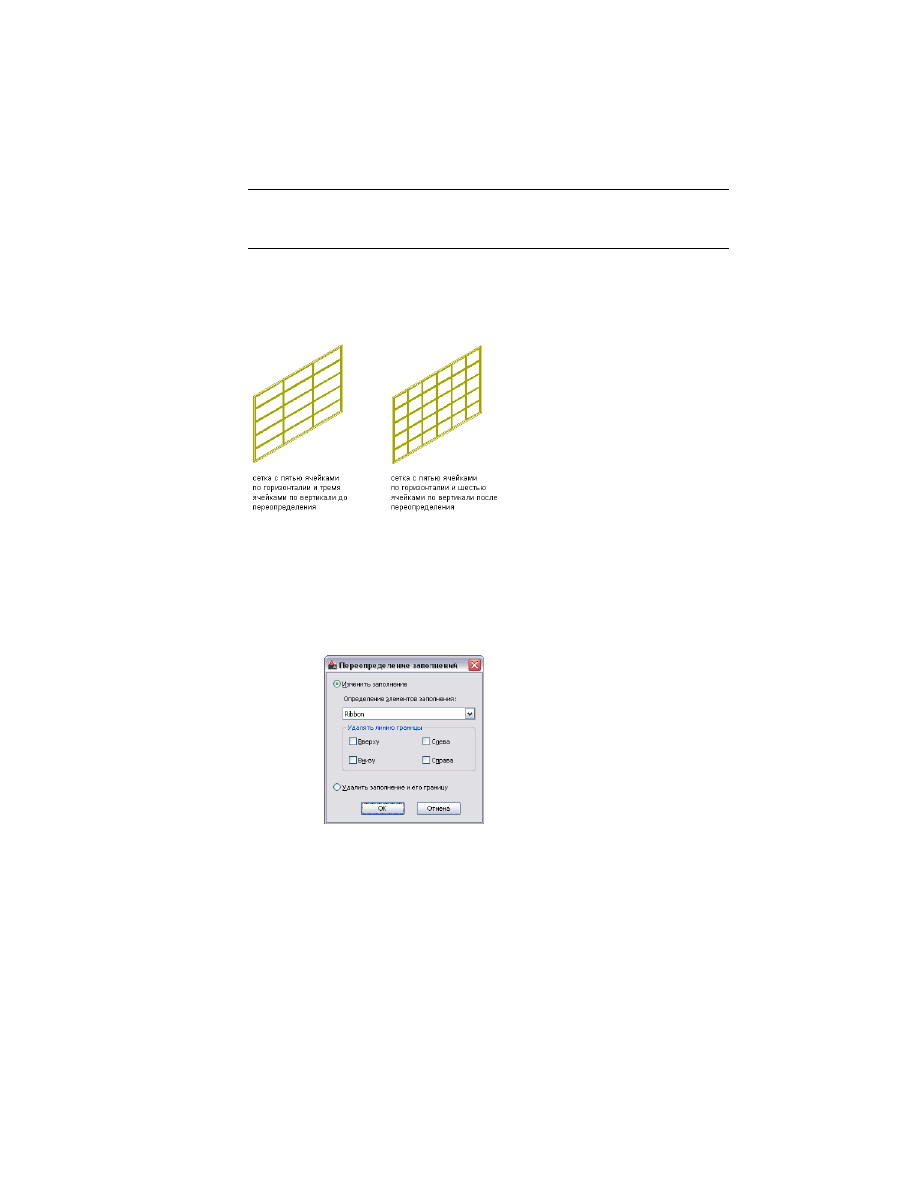

Задание нулевой ширины и глубины каркаса

Если в качестве переопределения указано "Нет", кромка каркаса не отображается,
но соседнее заполнение не распространяется в пространство, которое было занято
кромкой.

Переопределение кромки каркаса

Об установке нулевой ширины и глубины см. в

Определение каркаса блока навесных

стен путем задания ширины и глубины

на стр. 1734.

О том, как оставить кромку без назначения, см. в

Указание кромок блока навесных

стен, для которых используется назначение для каркаса

на стр. 1760.

Назначение определений каркасам блока навесных стен | 1759

Указание кромок блока навесных стен, для которых
используется назначение для каркаса

Данная процедура предназначена для того, чтобы указать кромки, где используется
назначение для каркаса. При создании назначения для каркаса необходимо указывать
кромки каркаса, где используется это назначение.

Границы каркаса без назначения не отображаются.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

Выберите сетку в левой панели окна.

Выберите назначение для каркаса.

Единственный способ указать границы каркаса - это задать
местоположение.

Нажмите на столбце "Где используется" и нажмите кнопку [...] в правом
конце ряда.

Указание местоположения каркаса

Выберите кромки, в которых хотите использовать данное назначение
("Слева", "Справа", "Вверху" или "Внизу"), и нажмите "OK".

1760 | Глава 21 Навесные стены

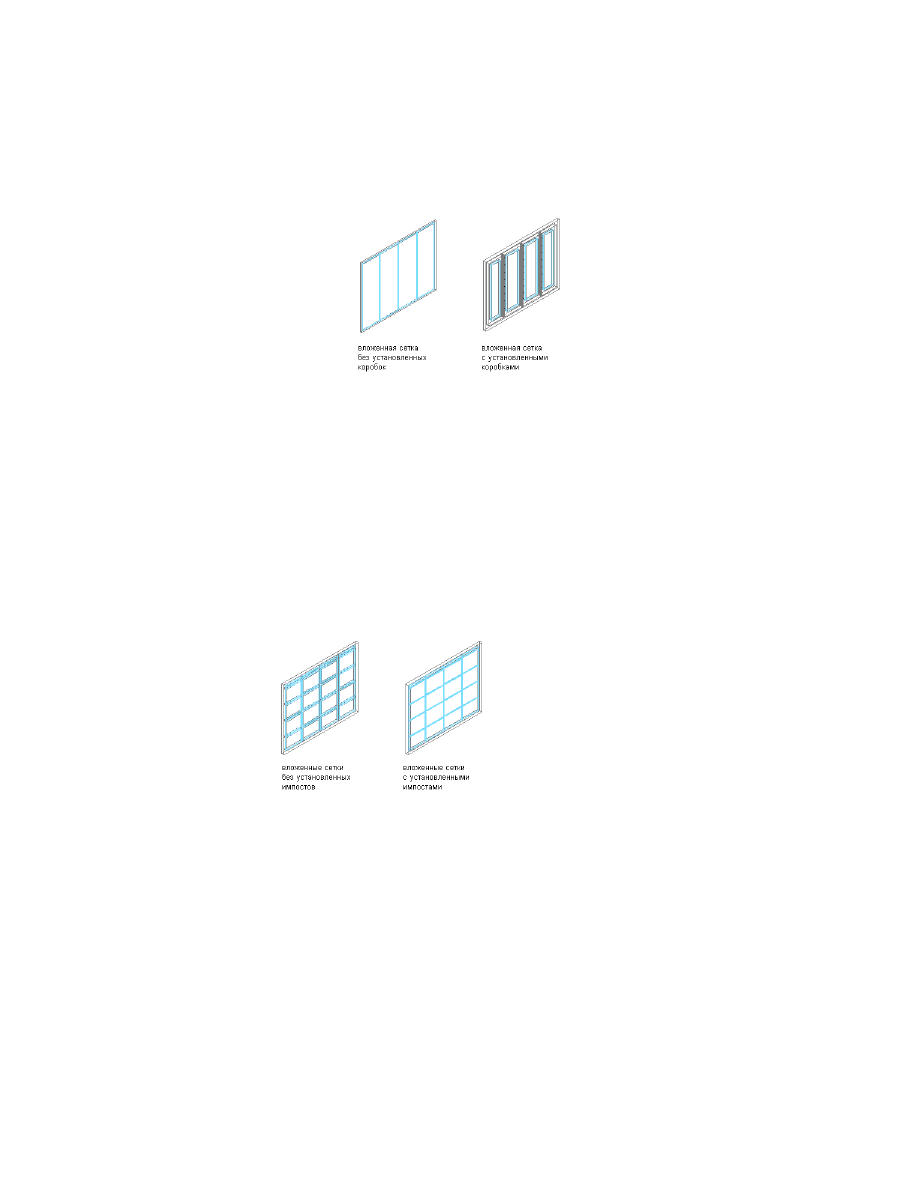

Назначение каркасов вложенным сеткам

Не следует назначать несколько определений одной и той же кромке
каркаса, поскольку при этом используется только последнее из
назначенных кромке определений.

Нажмите "ОК".

Назначение определений импостам блока навесных стен

Импосты блока навесных стен представляют собой грани между ячейками сетки.
Первичная сетка и каждая вложенная сетка содержит импосты, которые определяются
по отдельности для каждой из сеток. Более подробную информацию о вложенных
сетках см. в

Работа с вложенными сетками в навесных стенах

на стр. 1597.

Назначение импостов вложенной сетке

Назначения для импостов

Назначение для импостов определяет определение, которое используется каждым
импостом. Для задания всех импостов можно использовать одно назначение, можно
также создать несколько назначений и присвоить различные определения разным
импостам любой сетки.

Назначение определений импостам блока навесных стен | 1761

Не следует назначать несколько определений одному импосту, в таком случае к
импосту применяется последнее назначенное определение.

Стандартное назначение для импостов

Стандартное назначение для импостов используется для всех импостов без
назначения. Можно изменить назначение по умолчанию, подставив в него
определение любого импоста, но удалять назначение по умолчанию не разрешается.

Добавление в стиль блока навесных стен нового назначения
для импоста

Данная процедура предназначена для того, чтобы добавить в стиль блока навесных
стен новое назначение для импоста.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой панели окна выберите сетку, в которой требуется создать новое
назначение для импоста.

Нажмите "Новое назначение для импоста".

Новое назначение для импоста отображается в списке назначений для
импостов.

Новое назначение для импоста

Выберите назначение для импоста, нажмите правую кнопку мыши и
выберите "Переименовать"; далее введите описательное имя.

Выберите определение импоста в столбце "Элемент".

Укажите импосты, для которых используется данное назначение.

Более подробную информацию см. в разделе

Указание импостов блока

навесных стен, для которых должно использоваться назначение

на стр.

1763.

Нажмите "ОК".

1762 | Глава 21 Навесные стены

Указание импостов блока навесных стен, для которых
должно использоваться назначение

При создании назначения для импоста необходимо указать импосты сетки, для
которых должно использоваться данное назначение. Имеются два способа выбора
импостов:

■

Используется "Местоположение", чтобы назначить определение начальному,
среднему или конечному импосту вертикальной сетки, либо нижнему, верхнему
или среднему импосту горизонтальной сетки. Если в сетке четное количество
импостов (четыре или более), опция "Посередине" соответствует двум средним
импостам в центре сетки. Если в сетке нечетное количество импостов (три или
более), опция "Посередине" соответствует одному импосту в центре сетки.

■

Используется "Индекс", чтобы назначить определение конкретным импостам
согласно номерам импостов. Импосты нумеруются от начала к концу или снизу
вверх. Например, при вводе

1, 2, 3

определение назначается первому, второму и

третьему импостам.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите сетку.

Создайте новое назначение для импоста или выберите назначение из
уже существующих.

В качестве "Типа" выберите "Местоположение" или "Индекс".

Выберите назначение для ячейки.

то...

Если выбрано...

выделите столбец "Где использует-
ся" и нажмите кнопку с правой сто-

"Местоположение",

роны ряда. Выберите ячейки, кото-
рые будут использовать это назна-
чение, и нажмите "ОК".

введите в столбце "Где использует-
ся" номера импостов через запятую.

"Индекс",

Импосты вертикальных сеток нуме-

Назначение определений импостам блока навесных стен | 1763

то...

Если выбрано...

руются от начала к концу, горизон-
тальных - снизу вверх.

ПРИМЕЧАНИЕ

Не следует назначать несколько определений одному

и тому же импосту, поскольку при этом будет использоваться только
то из них, которое было сделано последним.

Нажмите "ОК".

К любым импостам, которым не назначено конкретное определение
импоста, применяется определение импоста по умолчанию.

Удаление импостов из сетки блока навесных стен

Данная процедура предназначена для того, чтобы удалить импост из блока навесных
стен. Для этой цели можно создать определение импоста с нулевыми значениями
его ширины и глубины. В этом случае соседние заполнения расширяются и заполняют
пространство, занимаемое импостом. Особенно эффективен этот способ при создании
торцевых остеклений.

Удаление импостов из сетки блока навесных стен

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите сетку, из которой хотите удалить импост.

Создайте новое назначение для импоста и введите

(ноль) в качестве

ширины и глубины.

1764 | Глава 21 Навесные стены

Более подробную информацию см. в разделе

Определение импоста

блока навесных стен путем задания его ширины и глубины

на стр. 1741.

В списке "Назначения для импостов" выберите определение импоста,
созданное вами для неких граней ячеек какого-либо назначения для
импоста, из которого требуется удалить импосты.

Более подробную информацию см. в разделе

Указание импостов блока

навесных стен, для которых должно использоваться назначение

на стр.

1763.

Нажмите "ОК".

Задание материалов стиля блока навесных стен

Блок навесной стены состоит из ряда компонентов, графические свойства которых
можно задавать, назначая материалы каждому из компонентов.

Когда для стиля блока навесных стен назначаются материалы, то один материал
назначается каждому компоненту экранного представления блока навесных стен.
Например, назначают дерево для каркаса и стекло - для стеклянной вставки.
Материалы назначают компонентам в каждом экранном представлении, где требуется
использование материалов.

Если требуется использовать вместо графических свойств материалов графические
свойства стиля блока навесных стен, то назначение материалов в графических
свойствах стиля блока навесных стен можно отключить.

определения материалов состоят из экранных компонентов, соответствующих типам
объектов компонентов. Например, компонент материала "Линии" используется для
всех линий объекта в виде сверху. Компонент материала "Штрихование поверхности"
используется для штрихования поверхностей всех объектов на видах типа трехмерной
(3D) модели и на видах фасада.

Материалы блоков навесных стен и экранные компоненты

В приведенной ниже таблице перечислены компоненты материалов, соответствующие
каждому компоненту блока навесных стен на указанных видах.

Компонент материала

Компонент блока навесных стен

"План", "План с подробностями", "План без
подробностей", "План с избирательным
отображением", "Отраженный план"

Задание материалов стиля блока навесных стен | 1765

Компонент материала

Компонент блока навесных стен

Линии

Определения каркаса

Линии

Определения импоста

Линии

Определения заполнения

Линии

Штриховка по определениям каркаса

Линии

Штриховка по определениям импоста

Линии

Штриховка по определениям заполнения

Модель

3D-тело

Рама

3D-тело

Импост

3D-тело

Заполнение

Назначение материалов стилю блока навесных стен

Данная процедура предназначена для того, чтобы назначать материалы отдельным
компонентам стиля блока навесных стен. Если компоненту блока навесных стен
назначен материал, то для компонента используются графические свойства не стиля,
а материала.

Материал можно назначить любому физическому компоненту блока навесных стен.
Графические свойства пользовательских компонентов и компонентов, являющихся
чисто символическими графическими элементами, материалами не определяются.
Например, каркас, импост и заполнение являются физическими компонентами блока
навесных стен. Маркер ячейки является символическим компонентом.

ПРИМЕЧАНИЕ

Если в назначении материала не определены графические свойства

компонента блока навесных стен, то графические свойства стиля блока навесных
стен можно изменять, как указано в

Задание экранного представления блоков

навесных стен

на стр. 1767.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

1766 | Глава 21 Навесные стены

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите кнопку

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите "По материалу" для любого компонента, которому необходимо
назначить материал, и нажмите "OK".

Если установка "По материалу" недоступна, отображение данного
компонента не может определяться материалом.

Перейдите на вкладку "Материалы".

Выберите компонент, который требуется изменить, выберите значение
для "Определение материала" и выберите другое определение материала.

Можно выбрать любое определение материала в текущем чертеже, или

нажать

, чтобы создать новое определение материала и назначить

его компоненту.

ПРЕДУПРЕЖДЕНИЕ

Редактировать определения материалов в данном

диалоговом окне разрешается, но следует помнить, что любые
изменения, вносимые при этом в определение материала,
распространяются на все объекты, которым назначен данный
материал.

Нажмите "ОК".

Задание экранного представления блоков навесных стен

Экранное представление блока навесных стен зависит от направления, в котором
рассматривается данный блок навесной стены. На виде "План" объект "Блок навесной
стены" отображается в виде параллельных линий с вершинами, помечающими линии
сетки, именно так, как архитектор обычно изображает блок навесной стены. В
трехмерных изометрических проекциях объект "Блок навесной стены" отображается
так, как он выглядит на самом деле, с поверхностями, ограничивающими его длину,
толщину и высоту. Можно самостоятельно определять, что отображать на каждом
конкретном виде.

Задание экранного представления блоков навесных стен | 1767

Определения элементов и пользовательские компоненты экранного
представления.

По умолчанию, отображение всех заполнений, каркасов и импостов определяется
графическими свойствами стандартных (задаваемых по умолчанию)заполнений,
каркасов по умолчанию и импостов. В то же время, можно добавлять индивидуальные
определения элементов в качестве компонентов с индивидуальными графическими
свойствами. Например, если определить два заполнения, именуемых каменной
панелью и ацетиленовой панелью, то по умолчанию они подпадают под действие
одних и тех же стандартных графических свойств заполнений. Однако можно
добавить любое определение в качестве нового компонента экранного представления,
а затем изменять графические свойства компонентов по отдельности.

ПРИМЕЧАНИЕ

Имя компонента в диалоговом окне "Пользовательский компонент

экранного представления" должно совпадать с именем определения элемента на
вкладке "Правила проектирования". В противном случае не обеспечивается
правильное отображение определения элемента.

Подробнее о системе экранного представления см. в

Система экранных представлений

на стр. 847.

Материалы и графические свойства

Для изменения отображения стандартных и пользовательских заполнений, каркасов
и импостов можно использовать материалы. При назначении материалов
создаваемым определениям элементов нет необходимости в установке таких
определений в качестве пользовательских экранных компонентов. Более подробную
информацию см. в разделе

Задание материалов стиля блока навесных стен

на стр.

1765.

Добавление определений элементов блока навесных стен
в качестве компонентов экранного представления

Данная процедура предназначена для добавления определений элементов блока
навесных стен. Управление свойствами экранного представления элементов блока
навесных стен согласно определению, назначенному элементу, возможно только
после создания компонентов экранного представления для каждого определения
элемента.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

1768 | Глава 21 Навесные стены

Выберите стиль блока навесных стен, который хотите изменить.

Раскройте вкладку "Графические свойства".

Выберите в качестве экранного представления "Модель".

Нажмите

В список стандартных (задаваемых по умолчанию)компонентов входят
только три базовых элемента и маркеры ячеек.

"Модель" по умолчанию содержит изображения компонентов блоков навесных стен.

Раскройте вкладку "Прочие", затем - "Добавить".

Выберите в качестве типа компонента "Заполнение", "Каркас" или
"Импост".

Введите имя для опции "Имя компонента" или нажмите "Выбор
элемента" и выберите элемент из списка.

Нажмите "ОК".

Перейдите на вкладку "Слой/Цвет/Тип линий".

Добавленное определение элемента отображается в списке компонентов.

Раскройте вкладку "Прочие", чтобы продолжить добавление
определений элементов, или дважды нажмите "OK".

Задание слоя, цвета и типа линии стиля блока навесных
стен

Данная процедура предназначена для того, чтобы изменить следующие графические
свойства компонентов стиля блока навесных стен:

■

Видимость (компонент включен или выключен),

■

По материалу

■

Слой

■

Цвет

Задание экранного представления блоков навесных стен | 1769

■

Тип линии

■

Вес линии

■

ЛМасштаб

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен, который хотите изменить.

Раскройте вкладку "Графические свойства".

Выберите экранное представление, в котором хотите отобразить
изменения.

Выберите "Переопределение стиля".

Раскройте вкладку "Слой/Цвет/Тип линии".

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "OK".

Задание штриховки для компонентов стиля блока навесных
стен

Данная процедура предназначена для того, чтобы задать штриховку компонентов
стиля блока навесных стен. Штриховка навесной стены отображается только в таких
экранных представлениях как "План", которые используются к качестве вида чертежа
сверху (вид "План").

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен, который хотите изменить.

Раскройте вкладку "Графические свойства".

Выберите экранное представление, которое требуется изменить, и
выберите "Переопределение стиля".

Перейдите на вкладку "Штриховка".

Выберите компонент, затем выберите "По образцу".

1770 | Глава 21 Навесные стены

Укажите штриховку для компонента.

то...

Если требуется выбрать ...

для параметра "Тип" выберите
"Стандартная", а затем выберите
образец штриховки.

один из образцов штриховки,
предоставляемых программой,

для параметра "Тип" выберите
"Пользовательская", а затем введите

пользовательский образец,

имя пользовательского образца.
При необходимости нажмите "Об-
зор" и перейдите к папке, в которой
расположен файл с пользователь-
ским образцом штриховки.

для параметра "Тип" выберите "Из
линий" и удалите флажок параметра
"Крест-накрест".

штриховку в одну сторону,

для опции "Тип" выберите "Из ли-
ний" и установите флажок парамет-
ра "Крест-накрест".

штриховку в две стороны,

для параметра "Тип" выберите "За-
ливка".

заливку,

Нажмите "ОК".

Нажмите на параметре "Масштаб/Интервал" и введите значение,
определяющее повторяемость выбранного образца.

Нажмите на установочном параметре "Угол" и введите угол наклона
для выбранного образца.

Выберите "Ориентацию" и задайте ориентацию штриховки.

то...

Если требуется ориентировать
штриховку ...

выберите "Объект".

по объекту независимо от поворота
объекта,

выберите "Глобально".

по МСК,

Дважды нажмите "OK".

Задание экранного представления блоков навесных стен | 1771

Добавление пользовательской графики в качестве
компонента экранного представления блока навесных стен

Возможны случаи, когда для заполнения, каркаса или импоста требуется
пользовательская двухмерная (2D) или трехмерная (3D) графика. Например, может
понадобиться изобразить в качестве импостов 3D-конструкцию с высокой степенью
детализации или добавить к заполнению легкую декоративную арматуру. В таких
случаях можно создать пользовательский блок, добавить экранный компонент с
присоединенным блоком и связать этот компонент с определением элемента. Когда
данное определение назначается элементу, блок тоже отображается.

Начертите пользовательский компонент и сохраните его в качестве
блока.

Выберите блок навесной стены, нажмите правую кнопку мыши и
выберите "Свойства стиля блоков навесных стен".

Раскройте вкладку "Графические свойства".

Нажмите

Раскройте вкладку "Пользовательские компоненты в плане".

Если текущим экранным представлением является "Модель", то именем
вкладки является "Прочие".

Нажмите "Добавить".

Выберите в качестве типа компонента "Заполнение", "Каркас" или
"Импост".

Выберите конкретный элемент из списка.

Выберите "Прорисовка пользовательской графики".

Укажите экранное представление компонента.

то...

Если требуется …

выберите "Замена графики".

отобразить блок вместо связанного
с ним элемента блока навесных
стен,

отмените выбор опции "Замена
графики".

поместить блок поверх элемента
блока навесных стен так, чтобы
отображались они оба,

Нажмите "Выбор блока" и выберите созданный вами пользовательский
блок.

1772 | Глава 21 Навесные стены

Нажмите "ОК".

Укажите остальные параметры пользовательского экранного блока.

то...

Если требуется …

выберите "Ширина", "Высота" или
"Глубина". Во избежание изменений

изменить масштаб блока так, чтобы
он вписывался в конкретные габари-
ты,

пропорций блока выберите "Зафик-
сировать соотношение XY".

укажите точку вставки в плоскостях
X, Y и X.

указать, каким образом блок встав-
ляется в сетку в направлениях X, Y
и Z,

укажите, требуется ли зеркальное
отображение блока в направлении
X, Y или Z.

зеркально отобразить блок,

задайте смещение по осям X, Y или
Z.

сместить блок по отношению к сет-
ке,

Три раза нажмите "ОК".

Создание секущих плоскостей для блока навесных стен

Данная процедура предназначена для того, чтобы задать свойства одной или
нескольких секущих плоскостей для стиля блока навесных стен. Графические свойства
секущей плоскости применяются только к таким экранным представлениям, как
"План", которые используются на видах сверху (вид "План").

Чтобы элементы навесной стены были лучше видны на виде "План", можно построить
секущие плоскости. Основная секущая плоскость проходит по внешнему контуру и
в местах, где используется штриховка. В плане отображаются компоненты и объекты,
содержащиеся в стене, в том виде, как они выглядят на высоте каждой секущей
плоскости.

Выберите блок навесной стены.

Щелкните вкладку "Стеновой блок"

➤

панель

"Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Редактировать стиль"

Раскройте вкладку "Графические свойства".

Задание экранного представления блоков навесных стен | 1773

Выберите "План" и нажмите

ПРИМЕЧАНИЕ

Вкладка "Секущая плоскость" доступна только для

некоторых экранных представлений, таких как вид "План".

Перейдите на вкладку "Секущая плоскость" и задайте секущую
плоскость, которую необходимо отобразить в каждом экранном
представлении стиля блока навесных стен.

Введите значение в поле "Высота секущей плоскости", чтобы указать
ту секущую плоскость, для которой будет применяться штриховка.

Чтобы указать определенную секущую плоскость, следует нажать
"Добавить" и ввести высоту для новой секущей плоскости.

то …

Если добавлена секущая плос-
кость …

отображение объектов определяет-
ся свойствами, заданными для ком-

на высоте меньшей, чем значение
в поле "Высота секущей плоскости",

понента "Ниже секущей плоскости"
на вкладке "Слой/Цвет/Тип линий".

отображение объектов определяет-
ся свойствами, заданными для ком-

на высоте большей, чем значение в
поле "Высота секущей плоскости",

понента "Выше секущей плоскости"
на вкладке "Слой/Цвет/Тип линий".

Компоненты "Выше" и "Ниже"

Добавленную секущую плоскость можно удалить, нажав кнопку
"Удалить".

Чтобы выйти из всех диалоговых окон, нажмите "OK".

1774 | Глава 21 Навесные стены

Определение стиля блока навесных стен как
ограничивающего для помещений с ассоциативными
связями

Эта процедура используется для определения стиля блока навесных стен, задающего
параметры ограничения для помещений с ассоциативными связями.

Если стиль блока навесных стен задан как ограничивающий, по умолчанию все блоки
навесных стен, которым назначен этот стиль, будут использоваться в наборе объектов
для помещений с ассоциативными связями. Более подробно о помещениях с
ассоциативными связями см. в разделе

Формирование ассоциативных помещений

на стр. 3176.

При необходимости можно переопределить параметры ограничения со значения
стиля блоков навесных стен на значение стиля отдельного блока навесных стен.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Перейдите на вкладку "Основные".

Установите флажок "Объекты этого стиля могут выполнять роль
границы ассоциативных помещений".

Нажмите "OK".

Присоединение к стилю блока навесных стен примечаний
и файлов

Данная процедура предназначена для того, чтобы ввести примечания и присоединить
справочные файлы к стилю блока навесных стен. Кроме того, примечания можно
редактировать, а справочные файлы - редактировать или отсоединять от стиля блока
навесных стен.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен, который хотите изменить.

Перейдите на вкладку "Общие параметры".

Определение стиля блока навесных стен как ограничивающего для помещений с ассоциативными связями

| 1775

Чтобы добавить описание к стилю блока навесных стен, введите текст
описания в качестве "Пояснения".

Нажмите "Примечания".

Для добавления примечания перейти на вкладку "Примечания" и ввести
текст.

Нажмите "Справочные документы" и присоедините, отредактируйте
или отсоедините файл ссылки.

то

Если требуется...

нажмите "Добавить", выберите файл
и нажмите "OK".

присоединить файл ссылки,

выберите файл и нажмите "Правка".
Введите пояснение и нажмите "OK".

редактировать пояснение к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Дважды нажмите "OK".

Использование переопределений в блоках навесных
стен

Блоки навесной стены представляют собой субблоки навесных стен сложной
геометрической конфигурации, которые часто содержат большое количество
различных элементов, включая каркасы, панели и заполнения. Большинство этих
элементов определено в стиле. Однако возможны случаи, когда удобнее внести в
блок навесной стены изменения прямо на экране:

■

требуется добавить в блок навесной стены кромки пользовательского каркаса
или импоста, и при этом хотите иметь прямую визуальную обратную связь.

■

требуется создать переопределение (например, чтобы получить объединенное
заполнение или вложенную сетку) только в одной конкретной плоскости в блоке
навесной стены.

1776 | Глава 21 Навесные стены

■

требуется поэкспериментировать с различными методами визуального
представления, и при этом не изменять стиль блока навесных стен каждый раз,
когда пробуете новый метод.

Когда редактирование на экране завершено, можно решить, что делать дальше:

■

применить переопределения к отредактированному блоку навесной стены,

■

сохранить переопределения в текущем стиле блока навесных стен,

■

создать новый стиль для переопределений.

Переопределения, которые можно задать - это назначение другого определения
выбранной ячейке, каркасу или импосту и назначение профиля кромке импоста или
каркаса. Следует отметить, что определение профиля можно использовать в качестве
переопределения только в том случае, если оно уже существует в чертеже.

Переопределения не влияют на "Правила проектирования" стиля блока навесных
стен. Тем не менее, если требуется иметь одни и те же переопределения для всех
блоков навесных стен данного стиля, можно перенести переопределения в стиль
блока навесных стен.

Список переопределений, назначенных на текущий момент блоку навесной стены,
можно просмотреть, выбрав вкладку "Переопределения" в диалоговом окне "Свойства
блока навесных стен". Более подробную информацию см. в разделе

Удаление

переопределений блока навесных стен

на стр. 1809.

ПРИМЕЧАНИЕ

Список переопределений содержится также в вкладке

"Переопределения" в диалоговом окне "Свойства стилей блока навесных стен".

Переопределение заполнений блока навесных стен

Заполнения ячеек блока навесных стен определяются в стиле блока навесных стен.
Однако эти заполнения ячеек можно переопределять. Например, можно выбрать
для фасада первого этажа заполнение в виде ряда обычных прямоугольных панелей,
а для одной конкретной позиции выбрать декоративную вложенную сетку. В этом
случае необходимо задать ряд бетонных панелей в стиле блока навесных стен, а затем
переопределить панель в одной конкретной точке, заменив ее вложенной сеткой.

Заполнения блока навесных стен могут состоять из простых панелей или вложенных
сеток. Можно заменять одно заполнение на другое, объединять ячейки или вообще
удалять каркасы из заполнения.

Переопределение заполнений блока навесных стен | 1777

Активизация маркеров ячеек для блоков навесных стен

Данная процедура предназначена для того, чтобы активизировать маркеры ячеек
для каждой ячейки сетки блока навесных стен. Маркеры ячеек активизируют для
того, чтобы можно было по отдельности выбирать ячейки и вносить в них изменения.

Маркеры ячеек

Выберите блок навесной стены, для которого хотите создать
переопределение заполнения.

Щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

"Показать маркеры заполнения"

Объединение ячеек блоков навесных стен

Данная процедура предназначена для того, чтобы объединить две ячейки блока
навесных стен.

ПРИМЕЧАНИЕ

Для объединения ячеек блоков навесных стен необходимо наличие

видимых маркеров ячеек. Информацию о том, как привести в действие маркеры
ячеек, см. в

Активизация маркеров ячеек для блоков навесных стен

на стр. 1778.

Можно объединять только соседние ячейки.

В большинстве случаев объединяются ячейки с одинаковым типом заполнения. В
этом случае тип объединенной ячейки - такой же, как и тип исходных ячеек.
Например, при объединении двух ячеек с заполнением в виде сплошных панелей
полученная объединенная ячейка также заполнена сплошной панелью. Однако
иногда может понадобиться объединить ячейки с различными типами заполнения.
В этом случае объединенная ячейка имеет тот же тип заполнения, что и та ячейка,
которая была выбрана первой. Например, если требуется объединить ячейку,
имеющую заполнение в виде простой панели, и ячейку с вложенной сеткой, и при
выполнении команды объединения первой выбирается ячейка с простым панельным

1778 | Глава 21 Навесные стены

заполнением, то объединенная ячейка будет иметь заполнение не в виде вложенной
сетки, а в виде простой панели. Если выбрать две ячейки в обратном порядке, то
заполнением объединенной ячейки будет не простая панель, а вложенная сетка.

Объединение двух ячеек

Выберите блок навесной стены, в котором хотите объединить две
ячейки.

Щелкните вкладку "Стеновой блок"

➤

панель

"Редактирование"

➤

раскрывающийся список

"Заполнение"

➤

"Объединить".

Выберите первую ячейку.

Выберите вторую ячейку.

Ячейки объединяются в одну ячейку.

Укажите, где необходимо сохранить переопределение блока навесных
стен.

то...

Если требуется сохранить пере-

определение...

никакие дальнейшие шаги не требу-
ются. Переопределение будет сохра-

только в конкретном блоке навес-
ной стены,

нено в блоке навесной стены. Ин-
формацию о том, как удалить пере-
определение из блока навесных

Переопределение заполнений блока навесных стен | 1779

то...

Если требуется сохранить пере-
определение...

стен, см. в

Удаление переопределе-

ний блока навесных стен

на стр. 1809.

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

в стиле блока навесных стен,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

Для сохранения переопределения в стиле блока навесной стены
щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Сохранить в стиле", а затем укажите, в каком стиле

блока навесной стены следует сохранить переопределение.

то...

Если требуется сохранить пере-
определение...

выберите "Перенести операции
объединения в стиль" и нажмите
"OK".

ПРИМЕЧАНИЕ

Если было выпол-

нено только объединение яче-
ек, то активен лишь флажок
"Перенести операции объедине-
ния в стиль". Если созданы так-
же другие переопределения
(например, новое назначение
для ячейки либо переопределе-
ние каркаса или импоста), до-
ступны также соответствующие
им флажки. Если требуется со-
хранить в стиле также и эти пе-
реопределения, установите
флажки и для них.

в текущем стиле блока навесных
стен,

выберите "Перенести операции
объединения в стиль" и нажмите

в новом стиле блока навесных стен,

"Новый". Введите имя нового стиля

1780 | Глава 21 Навесные стены

то...

Если требуется сохранить пере-
определение...

блока навесных стен и нажмите
"OK".

ПРИМЕЧАНИЕ

Если создано

только одно определение -
объединенная ячейка, то акти-
вен лишь флажок "Перенести
операции объединения в стиль".
Если созданы также другие пе-
реопределения (например, но-
вое назначение для ячейки либо
переопределение каркаса или
импоста), доступны также соот-
ветствующие им флажки. Если
требуется сохранить в стиле
также и эти переопределения,
установите флажки и для них.

ПРИМЕЧАНИЕ

Для отмены сохранения переопределения в стиле

щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Правила проектирования из стиля". При этом

переопределения остаются в блоке навесной стены, откуда их можно
удалить, как описано в

Создание переопределения заполнения блока

навесных стен

на стр. 1781, однако они не сохраняются в стиле навесной

стены.

Создание переопределения заполнения блока навесных
стен

Данная процедура предназначена для того, чтобы переопределить заполнение ячейки
блока навесных стен.

Например, для блока навесных стен с заполнением в виде ряда простых бетонных
панелей может понадобиться установить в одну из ячеек не бетонную панель, а
вложенную сетку. В этом случае проще всего не создавать сложный стиль блока
навесных стен, а переопределить заполнения.

Переопределение заполнений блока навесных стен | 1781

ПРИМЕЧАНИЕ

Чтобы переопределить назначение заполнения, необходимо, чтобы

были видны маркеры ячеек. Информацию о том, как активизировать маркеры
ячеек, см. в

Активизация маркеров ячеек для блоков навесных стен

на стр. 1778.

Чтобы заменить определение заполнения, необходимо заранее создать в стиле блока
навесных стен новое определение заполнения. О создании определения заполнения
см.

Определение заполнений для ячеек блоков навесных стен

на стр. 1727.

Переопределение заполнения ячейки блока навесных стен

Выберите блок навесной стены, в котором хотите переопределить
заполнение.

Щелкните вкладку "Стеновой блок"

➤

панель

"Редактирование"

➤

раскрывающийся список

"Заполнение"

➤

"Переопределить назначение".

Выберите маркер ячейки, для которой хотите создать переопределение.

1782 | Глава 21 Навесные стены

Создайте переопределение.

то...

Если требуется …

выберите новое определение запол-
нения из списка.

ПРИМЕЧАНИЕ

Для замены

определения заполнения требу-
ется наличие ранее созданного
нового определения заполне-
ния в стиле блока навесных
стен.

заменить имеющееся заполнение
другим заполнением,

выберите компонент каркаса, кото-
рый хотите удалить.

удалить один или несколько карка-
сов по контуру заполнения,

выберите "Удалить заполнение и
каркасы".

ПРИМЕЧАНИЕ

Эту операцию

можно проделать только с теми
заполнениями, которые грани-
чат с наружной поверхностью
блока навесных стен.

удалить все заполнение и его кар-
кас,

Нажмите "ОК".

Укажите, где необходимо сохранить переопределение блока навесных
стен.

то...

Если требуется сохранить пере-
определение...

никакие дальнейшие шаги не требу-
ются. Переопределение будет сохра-

только в конкретном блоке навес-
ной стены,

нено в блоке навесной стены. Ин-
формацию о том, как удалить пере-
определение из блока навесных
стен, см. в

Удаление переопределе-

ний блока навесных стен

на стр. 1809.

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

в стиле блока навесных стен,

ние"

➤

раскрывающемся списке

Переопределение заполнений блока навесных стен | 1783

то...

Если требуется сохранить пере-
определение...

"Правила проектирования"

➤

"При-

менить к объекту".

Для сохранения переопределения в стиле блока навесной стены
щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Сохранить в стиле", а затем укажите, в каком стиле

блока навесной стены следует сохранить переопределение.

то...

Если требуется сохранить пере-
определение...

выберите "Перенести переопреде-
ления ячейки в стиль" и нажмите
"OK".

ПРИМЕЧАНИЕ

Если создано

только переопределение запол-
нения, то активен только фла-
жок "Перенести переопределе-
ния ячейки в стиль". Если были
выполнены и другие переопре-
деления (например, объедине-
ние ячеек либо переопределе-
ние кромок каркаса или импо-
ста), то соответствующие им
флажки также доступны. Если
требуется сохранить в стиле
также и эти переопределения,
установите флажки и для них.

в текущем стиле блока навесных
стен,

выберите "Перенести переопреде-
ления ячейки в стиль" и нажмите

в новом стиле блока навесных стен,

"Новый". Введите имя нового стиля
блока навесных стен и нажмите
"OK".

1784 | Глава 21 Навесные стены

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 8
