AutoCAD Architecture 2011. Руководство пользователя (глава 21-24)

то...

Если требуется …

введите

(проецировать), выберите

навесную стену, которую хотите из-
менить, и выберите полилинию.

спроецировать подошву на полили-
нию,

введите

(генерировать) и выбери-

те навесные стены, на основе кото-
рых хотите создать полилинию.

создать полилинию текущей подо-
швы,

введите

(автоматическое проеци-

рование), выберите навесные стены,

спроецировать подошву на другой
объект, например, на перекрытие
пола или на лестницу,

которые хотите изменить, и выбери-
те объект, на который проецируется
линия.

введите

(восстановить) и выберите

навесные стены, которые надо изме-
нить.

удалить любые изменения, внесен-
ные в подошву,

Нажмите

ENTER

Новая форма подошвы используется только в выбранной навесной
стене. Стиль навесной стены остается неизменным.

Редактирование линии крыши или подошвы навесной
стены

Данная процедура предназначена для того, чтобы редактировать геометрию линии
крыши или подошвы навесной стены:

■

Добавлять, изменять или удалять фронтоны.

■

Добавлять, изменять или удалять уступы.

■

Проецировать линию крыши или подошву на полилинию или на другие объекты,
например, на крыши, скаты крыш, перекрытия и лестницы.

■

Создавать пользовательские характеристики линии крыши или подошвы путем
добавления и корректировки вершин и кромок.

■

Изменять направление линии крыши или подошвы навесной стены на
противоположное без изменения направления самой навесной стены.

Редактирование линии крыши или подошвы навесной стены | 1689

■

Отменять все изменения, внесенные в линию крыши или подошву навесной
стены.

Отредактировать линию крыши и подошву можно также в таблице "Линия
крыши/Подошва" в палитре свойств. Более подробную информацию см. в разделе

Изменение вершин в линии крыши или подошве навесной стены

на стр. 1698.

ПРИМЕЧАНИЕ

Если требуется спроецировать линию крыши или подошву на

полилинию, то прежде, чем приступать к данной процедуре, необходимо вычертить
полилинию.

Выберите навесную стену для изменения и щелкните на вкладке
"Навесная стена"

➤

панели "Редактирование"

➤

раскрывающемся

списке "Линия крыши/Подошва"

➤

"Редактировать по месту"

Будет создан временный профиль, позволяющий редактировать
геометрию линии крыши или подошвы.

Отредактируйте профиль.

то …

Если требуется …

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Про-

добавить фронтон к линии крыши
или подошве,

филь"

➤

"Добавить фронтон"

Выберите линию крыши или подо-
шву.

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Про-

добавить уступ к линии крыши или
подошве,

филь"

➤

"Добавить уступ"

. Вы-

берите линию крыши или подошву.

выберите профиль и откорректируй-
те его форму с помощью ручек вер-
шины и кромки.

изменить форму линии крыши или
подошвы,

выберите профиль, щелкните пра-
вой кнопкой мыши и выберите

добавить вершины к линии крыши
или подошве,

пункт "Добавить вершину". Выбери-
те точку расположения каждой но-
вой вершины и нажмите

ENTER

1690 | Глава 21 Навесные стены

то …

Если требуется …

выберите профиль, щелкните пра-
вой кнопкой мыши и выберите

удалить вершины из линии крыши
или подошвы,

пункт "Удалить вершину". Выберите
каждую из вершин, которые следует
удалить, и нажмите

ENTER

щелкните на вкладке "Редактирова-

ние по месту"

➤

панели "Про-

спроецировать линию крыши или
подошву на полилинию,

филь"

➤

"Проецировать на полили-

нию"

. Выберите линию крыши

или подошву и выберите полили-
нию. Нажмите

"ENTER"

, чтобы сохра-

нить геометрию, или введите

(нет),

чтобы удалить ее.

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Про-

спроецировать линию крыши или
подошву на другой объект, напри-
мер, на лестницу или крышу,

филь"

➤

"Автопроецирование"

. Выберите линию крыши или подо-
шву и выберите объект.

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Про-

изменить направление линии кры-
ши или подошвы на противополож-
ное,

филь"

➤

"Обратить"

. Выберите

линию крыши или подошву.

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Про-

восстановить линию крыши до базо-
вой высоты навесной стены или
восстановить подошву до базовой
линии навесной стены,

филь"

➤

"Удалить"

. Выберите

линию крыши или подошву.

ПРИМЕЧАНИЕ

Чтобы добавить фронтон или уступ к линии крыши

или подошве, которая была отредактирована ранее, вначале удалите
существующие характеристики линии крыши или подошвы, выбрав
команду "Удалить" в контекстном меню.

Редактирование линии крыши или подошвы навесной стены | 1691

Сохраните или отмените изменения.

то …

Если требуется…

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

восстановить линию крыши и подо-
шву в том виде, как было до редак-
тирования,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

сохранить изменения,

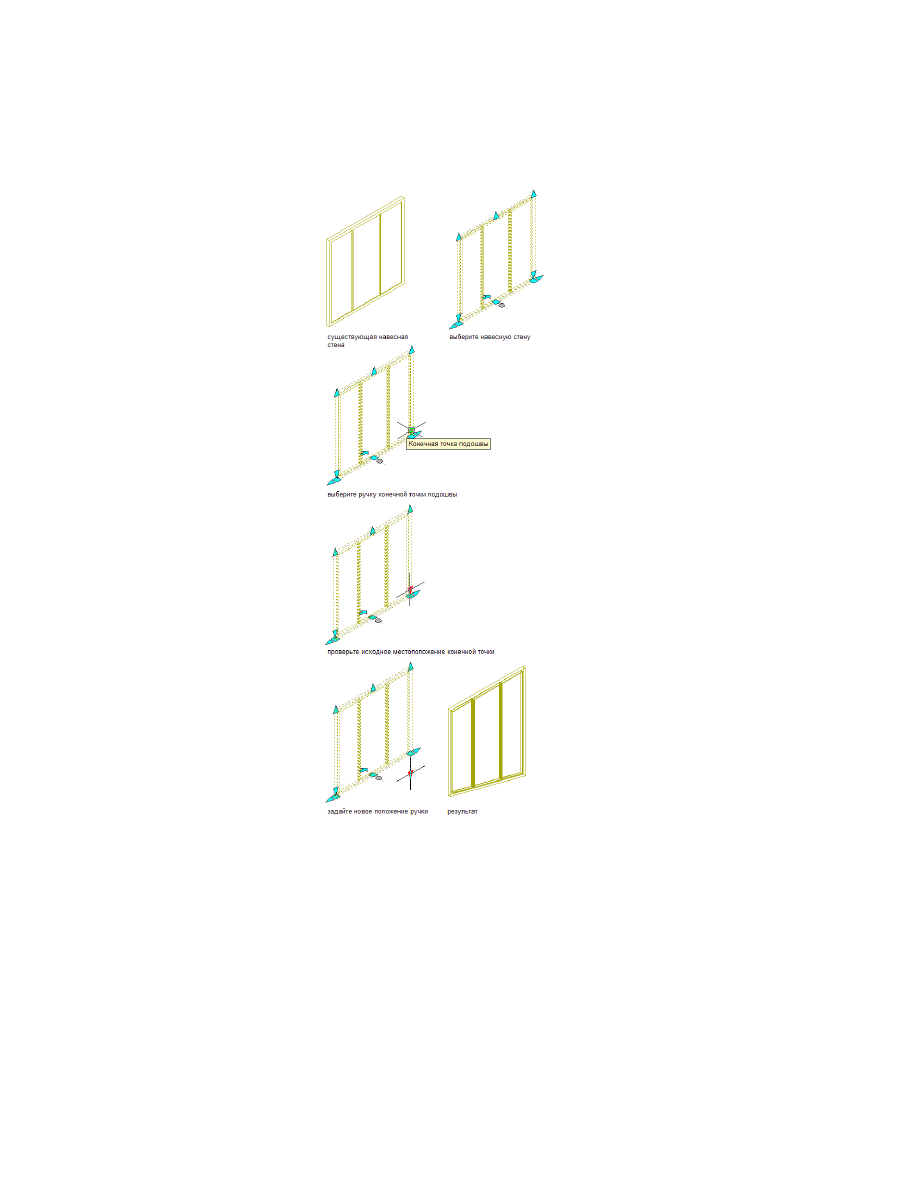

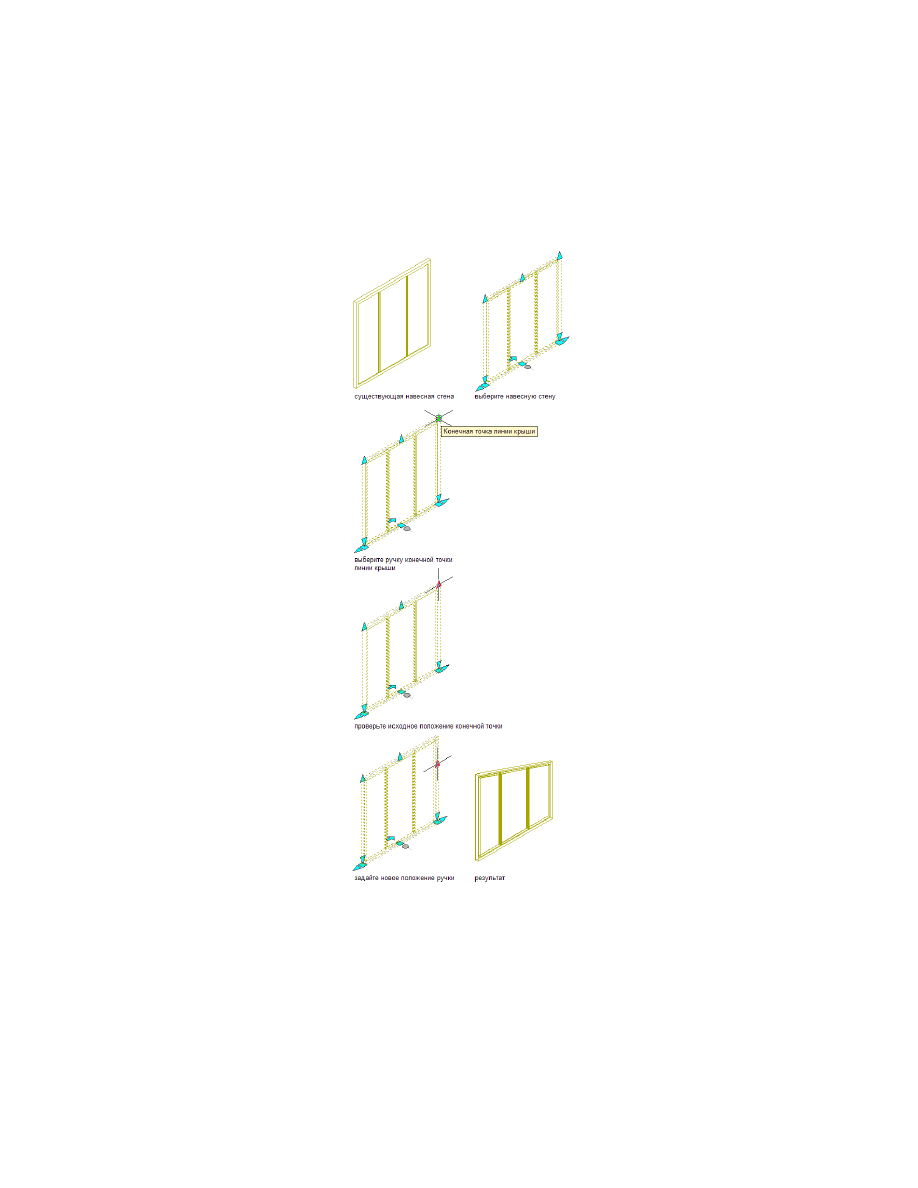

Изменение линии крыши и подошвы

Данная процедура предназначена для того, чтобы изменить высоту или форму линии
крыши и подошвы с помощью ручек.

Выберите навесную стену.

1692 | Глава 21 Навесные стены

крыши/Подошва" в палитре свойств. Более подробную информацию см. в разделе

Определение параметров фронтона для линии крыши

на стр. 1699.

ПРИМЕЧАНИЕ

Данная опция доступна только в том случае, если линия крыши еще

не редактировалась. Если в линию крыши уже были внесены какие-либо изменения,
добавить фронтон с помощью данной опции невозможно. Процедура добавления
фронтона в линию крыши, которая уже редактировалась ранее, описана в

Изменение вершин в линии крыши или подошве навесной стены

на стр. 1698.

Выберите навесную стену и щелкните на вкладке "Навесная
стена"

➤

панели "Редактирование"

➤

раскрывающемся списке "Линия

крыши/Подошва"

➤

"Редактировать по месту"

Создается временный профиль, позволяющий редактировать геометрию
линии крыши.

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Профиль"

➤

"Добавить фронтон"

Если кнопка "Добавить фронтон" недоступна, линия крыши ранее
редактировалась.

Выберите линию крыши.

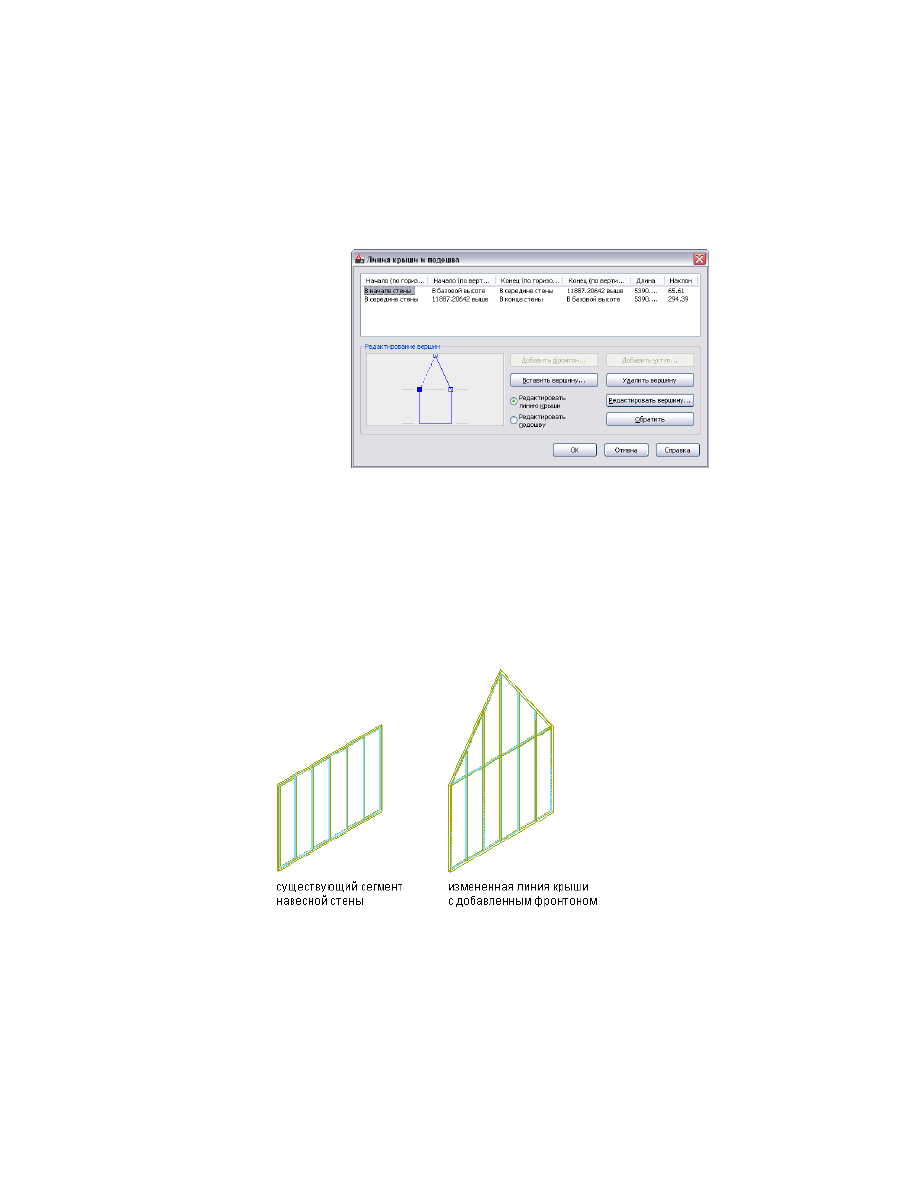

Изменение линии крыши навесной стены путем добавления фронтона

В линию крыши добавляется третья вершина посередине между двумя
концами линии крыши.

Добавление фронтона в линию крыши навесной стены | 1695

При необходимости продолжите редактирование линии крыши или
подошвы.

Более подробную информацию см. в разделе

Изменение линии крыши

и подошвы

на стр. 1692.

Сохраните или отмените изменения.

то …

Если требуется…

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

восстановить линию крыши и подо-
шву в том виде, как было до редак-
тирования,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

сохранить изменения,

Добавление уступа к линии крыши или подошве навесной
стены

Данная процедура предназначена для того, чтобы добавить уступ к линии крыши
или подошвы навесной стены. Уступ можно также добавить в таблицу "Линия
крыши/Подошва" в палитре свойств. Более подробную информацию см. в разделе

Определение параметров уступа для линии крыши или подошвы

на стр. 1701.

ПРИМЕЧАНИЕ

Данная опция доступна только в том случае, если линия крыши или

подошва еще не редактировалась. После в линию были внесены изменения,
автоматическое добавление уступа с помощью данной опции невозможно.
Процедура добавления уступа в линию крыши или подошву, которая уже
редактировалась, описана в

Изменение вершин в линии крыши или подошве

навесной стены

на стр. 1698.

Выберите навесную стену и щелкните на вкладке "Навесная
стена"

➤

панели "Редактирование"

➤

раскрывающемся списке "Линия

крыши/Подошва"

➤

"Редактировать по месту"

Создается временный профиль, позволяющий редактировать геометрию
линии крыши.

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Профиль"

➤

"Добавить уступ"

1696 | Глава 21 Навесные стены

Если кнопка "Добавить уступ" недоступна, линия крыши или подошва
ранее редактировалась.

Выберите линию крыши или подошву.

Изменение подошвы навесной стены добавлением уступа

В подошву добавляется третья вершина, посередине между двумя
концами подошвы, на расстоянии четыре фута от подошвы. Уступ
строится от выбранной вершины по направлению ко второй вершине.

При необходимости продолжите редактирование линии крыши или
подошвы.

Более подробную информацию см. в разделе

Изменение линии крыши

и подошвы

на стр. 1692.

Сохраните или отмените изменения.

то …

Если требуется…

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

восстановить линию крыши и подо-
шву в том виде, как было до редак-
тирования,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

сохранить изменения,

Добавление уступа к линии крыши или подошве навесной стены | 1697

Изменение вершин в линии крыши или подошве навесной
стены

С помощью данной процедуры можно решить следующие задачи:

■

Добавление, перемещение или удаление вершин и кромок в линии крыши или
подошве навесной стены.

■

Добавление фронтонов или уступов к линии крыши или подошвы, которые были
предварительно отредактированы путем добавления вершин, определяющих эти
изменения.

■

Удаление всех изменений, внесенных в линию крыши или подошву, с
восстановлением исходных значений базовой высоты или базовой линии навесной
стены.

ПРИМЕЧАНИЕ

Вершины в навесной стене можно редактировать также с помощью

электронных таблиц навесной стены. Более подробную информацию см. в разделе

Определение параметров вершины линии крыши или подошвы

на стр. 1703.

Выберите навесную стену и щелкните на вкладке "Навесная
стена"

➤

панели "Редактирование"

➤

раскрывающемся списке "Линия

крыши/Подошва"

➤

"Редактировать по месту"

Создается временный профиль, позволяющий редактировать геометрию
линии крыши.

Отредактируйте вершины.

то...

Если требуется …

выберите соответствующую ручку
и передвиньте ее в требуемое поло-
жение.

изменить расположение вершины
или кромки,

выберите профиль, щелкните пра-
вой кнопкой мыши и выберите

добавить вершину,

пункт "Добавить вершину". Выбери-
те точку расположения каждой но-
вой вершины и нажмите

ENTER

выберите профиль, щелкните пра-
вой кнопкой мыши и выберите

удалить вершину,

пункт "Удалить вершину". Выберите

1698 | Глава 21 Навесные стены

то...

Если требуется …

каждую из вершин, которые следует
удалить, и нажмите

ENTER

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Про-

восстановить линию крыши или
подошву в исходном виде,

филь"

➤

"Удалить"

. Выберите

линию крыши или подошву.

Сохранение изменений в навесной стене.

то …

Если требуется …

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

восстановить линию крыши и подо-
шву в том виде, как было до редак-
тирования,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

сохранить изменения,

Определение параметров фронтона для линии крыши

Данная процедура предназначена для того, чтобы добавить фронтон к линии крыши
навесной стены путем добавления вершины в линию крыши.

Определение параметров фронтона для линии крыши | 1699

Изменение линии крыши навесной стены путем добавления фронтона

ПРИМЕЧАНИЕ

Данная опция доступна только в том случае, если линия крыши еще

Изменение вершин в линии крыши или подошве навесной стены

на стр. 1698.

Выберите навесную стену и щелкните на вкладке "Навесная
стена"

➤

панели "Редактирование"

➤

раскрывающемся списке "Линия

крыши/Подошва"

➤

"Параметры линии крыши/подошвы"

Выберите "Редактирование линии крыши" или "Редактирование
подошвы".

Нажмите "Добавить фронтон".

Третья вершина добавляется в линию крыши посередине между двумя
концами линии крыши.

1700 | Глава 21 Навесные стены

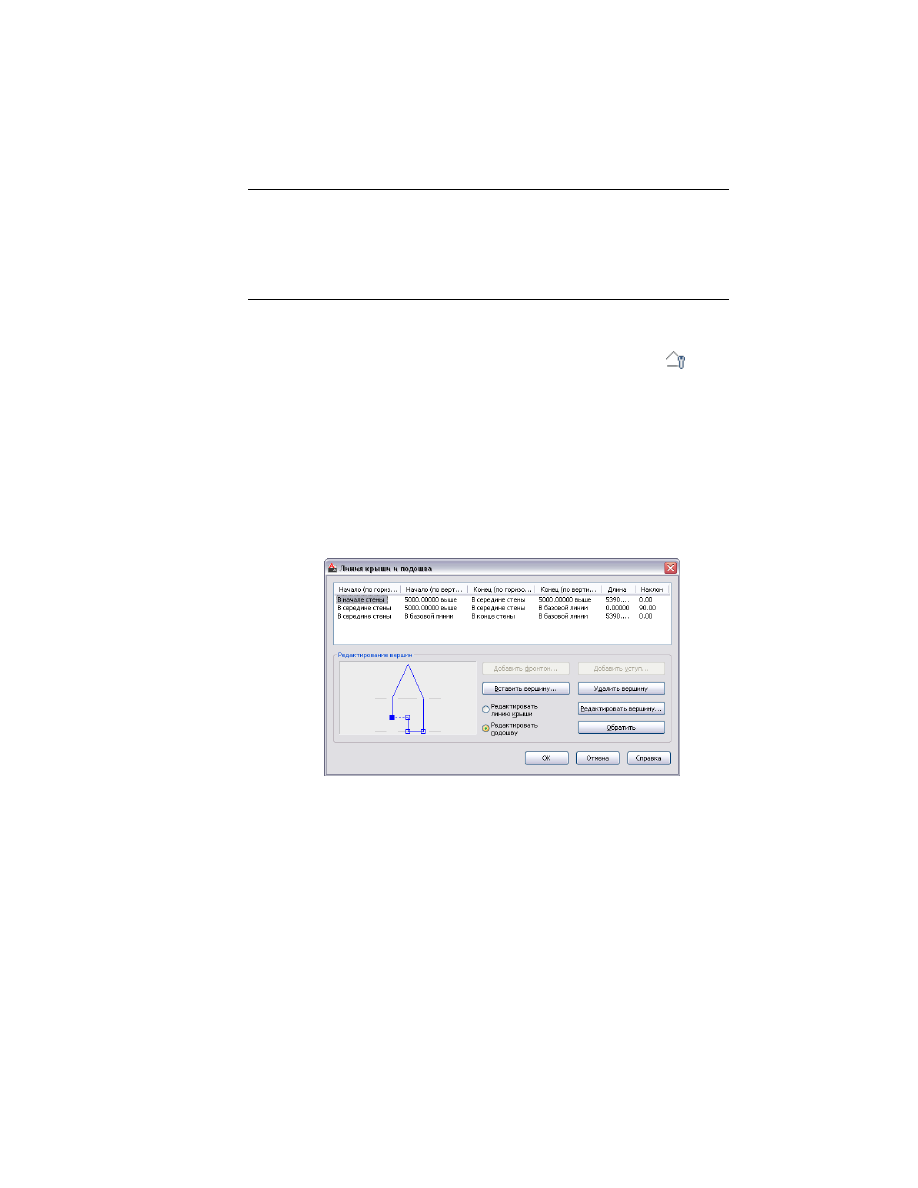

В таблице вверху диалогового окна отображается информация о каждой
из вершин в навесной стене. Вершину для редактирования можно также
выбрать из списка.

Нажмите "ОК".

Определение параметров уступа для линии крыши или
подошвы

Данная процедура предназначена для добавления уступа к линии крыши или подошве
навесной стены.

Изменение линии крыши навесной стены путем добавления фронтона

Определение параметров уступа для линии крыши или подошвы | 1701

ПРИМЕЧАНИЕ

Данная опция доступна только в том случае, если линия крыши или

Изменение вершин в линии крыши или подошве

навесной стены

на стр. 1698.

Выберите навесную стену и щелкните на вкладке "Навесная
стена"

➤

панели "Редактирование"

➤

раскрывающемся списке "Линия

крыши/Подошва"

➤

"Параметры линии крыши/подошвы"

Выберите "Редактирование линии крыши" или "Редактирование
подошвы".

Нажмите "Добавить уступ".

Третья вершина добавляется в линию посередине между двумя концами
линии. Уступ строится в направлении от выбранной вершины ко второй
вершине.

В таблице сверху отображается информация о каждой из вершин в
навесной стене. Вершину для редактирования можно выбрать и из
списка.

Нажмите "ОК".

1702 | Глава 21 Навесные стены

Определение параметров вершины линии крыши или
подошвы

С помощью данной процедуры можно решить следующие задачи.

■

Добавление, перемещение или удаление вершин в линии крыши или подошве
навесной стены.

■

Добавление фронтонов или уступов к линии крыши или подошве, которые были
предварительно отредактированы путем добавления вершин, определяющих эти
изменения.

Выберите навесную стену и щелкните на вкладке "Навесная
стена"

➤

панели "Редактирование"

➤

раскрывающемся списке "Линия

крыши/Подошва"

➤

"Параметры линии крыши/подошвы"

Выберите "Редактирование линии крыши" или "Редактирование
подошвы".

Изменение активной вершины происходит тогда, когда для
редактирования выбирается другая линия. Любые изменения, вносимые
пользователем в стену, отражаются на чертеже.

Задание параметров вершины.

то...

Если требуется …

нажмите "Вставить вершину". В
диалоговом окне "Вершина линии

добавить вершину,

крыши/подошвы стены" укажите для
новой вершины смещение по гори-
зонтали и по вертикали, задайте
расстояние и нажмите "OK".

выберите вершину из списка и на-
жмите "Редактировать вершину".

переместить вершину,

выберите вершину из списка и на-
жмите "Удалить вершину". Выбран-

удалить вершину,

ная вершина удаляется, а две сосед-
ние вершины автоматически соеди-
няются между собой.

Задание смещения по горизонтали.

Определение параметров вершины линии крыши или подошвы | 1703

Смещение по горизонтали определяет существующую вершину, по
отношению к которой измеряется положение следующей вершины, и
указывает, на каком удалении от существующей вершины необходимо
расположить следующую вершину. Расстояние измеряется в том же
направлении, в котором строится навесная стена. Чтобы выполнить
смещение вершины в обратном направлении, можно ввести
отрицательное число.

Задание смещения по вертикали.

Смещение по вертикали определяет точку, по отношению к которой
измеряется высота следующей вершины, и указывает, на каком удалении
от существующей точки надо расположить следующую вершину. Чтобы
выполнить смещение вершины в направлении земли, можно ввести
отрицательное число.

Дважды нажмите "OK".

Редактирование объектов с якорным креплением в
навесных стенах

Когда в ячейку навесной стены вставляется заполнение, содержащее такой объект,
как дверь или окно, данный объект можно редактировать независимо от навесной
стены. Например, можно выбрать дверь в навесной стене и отредактировать ее
свойства. Можно отредактировать параметры якоря двери так, чтобы изменить
ориентацию двери и привязку или смещение двери относительно навесной стены.

Можно также перемещать объекты из одной ячейки в другую или освобождать
якорное крепление объекта, обеспечивая возможность перемещения объекта
независимо от навесной стены.

При перемещении, освобождении объекта или при редактировании его свойств
возникают отклонения от назначений для заполненных ячеек в стиле навесной стены.
По умолчанию разрешается сохранять эти отклонения (кроме освобождения) в
чертеже при следующем применении стиля к навесной стене. Однако, если требуется
переопределить эти изменения при следующем применении стиля навесной стены,
отмените выбор опции "Разрешить отклонение от определения элемента заполнения"
в электронной таблице "Якорь" в палитре свойств объекта. Данная опция
активизируется отдельно для каждого объекта.

1704 | Глава 21 Навесные стены

Изменение ориентации объекта, заякоренного на навесной
стене

Данная процедура предназначена для того, чтобы при помощи ручки изменить
ориентацию объекта, прикрепленного к навесной стене якорем.

Нажмите левую кнопку мыши на том объекте в навесной стене,
ориентацию которого требуется изменить.

Чтобы изменить направление

или

объекта, нажмите на

соответствующую ручку "Перебросить".

Ориентацию объекта можно также изменить, включая направление

с помощью таблицы "Якорь", находящейся в палитре свойств объекта.

Изменение привязки объекта, заякоренного в навесной
стене

Данная процедура предназначена для того, чтобы изменить привязку объекта,
прикрепленного якорем к навесной стене.

Дважды нажмите кнопку мыши на объекте в навесной стене.

Разверните вкладку "Местоположение" и нажмите "Якорь".

Выберите "Разрешить отклонения от определения элемента заполнения".

Выберите новую привязку для объекта.

Более подробную информацию см. в разделе

Задание привязки для

заполнения навесной стены

на стр. 1577.

Нажмите "ОК".

Изменение смещения объекта с якорным креплением в
навесной стене

Данная процедура предназначена для того, чтобы изменить смещение объекта,
заякоренного в навесной стене.

Дважды нажмите левую кнопку мыши на объекте в навесной стене.

Разверните вкладку "Местоположение" и нажмите "Якорь".

Выберите "Разрешить отклонения от определения элемента заполнения".

Задайте для объекта новое значение смещения.

Изменение ориентации объекта, заякоренного на навесной стене | 1705

Более подробную информацию см. в разделе

Задание смещения для

заполнения навесной стены

на стр. 1578.

Нажмите "ОК".

Взаимная перестановка двух объектов с якорным
креплением в навесной стене

Когда заполнением ячейки навесной стены является такой объект, как дверь или
окно, данный объект можно поменять местами с другим объектом в навесной стене.

Выберите один из объектов в навесной стене, щелкните правой кнопкой
мыши и выберите "Якорь заполнения"

➤

"Поменять объекты".

Выберите объект, с которым хотите поменять местами ранее выбранный
объект.

Освобождение объекта, заякоренного в навесной стене

Когда в ячейку навесной стены вставляется такой объект, как дверь или окно, этот
объект крепится к навесной стене якорем. Когда якорь на месте, объект перемещается
вместе с навесной стены и удаляется при удалении навесной стены. Если требуется
переместить или удалить объект независимо от навесной стены, можно освободить
якорное крепление объекта.

ПРИМЕЧАНИЕ

Переместить или удалить объект можно также путем изменения

определения элемента ячейки, содержащей объект. Более подробную информацию
см. в разделе

Определение заполнений для ячеек навесной стены

на стр. 1573.

■

Выберите один из объектов в навесной стене, щелкните правой кнопкой мыши
и выберите "Якорь заполнения"

➤

"Освободить".

Блоки навесных стен

Блоки навесных стен являются важными конструктивными элементами навесных
стен.

Концепция блоков навесных стен

Применяя блоки навесных стен, можно существенно упростить проектирование
навесной стены и тем самым сократить затраты времени на проектирование.

1706 | Глава 21 Навесные стены

Блок навесных стен можно представить в виде навесной стены в миниатюре, где
возможно наличие каркасов, импостов и делений, однако автономным объектом
сооружения этот блок обычно не является . Блок навесных стен используется в
расширенном контексте навесной стены. Обычно блоки навесных стен назначают
конкретным ячейкам внутри сетки навесной стены. Более подробную информацию
см. в разделе

Вставка объекта в ячейку навесной стены

на стр. 1605.

Стили блоков навесных стен

Блоки навесных стен имеют стилевую основу, благодаря чему обеспечивается
максимальная эффективность и гибкость работы с ними. Стили блоков навесных
стен создаются и редактируются независимо от стиля навесной стены. Стиль блока
навесных стен можно использовать в различных стилях навесных стен. Например,
можно создать декоративную трехсекционную панель в качестве блока навесных
стен и использовать ее в нескольких стилях навесной стены.

Блоки навесных стен и дверные/оконные сборки

Блоки навесных стен и дверные/оконные сборки имеют много общего в смысле их
функционального предназначения. Те и другие могут содержать вложенные сетки
и крепиться якорями в навесных стенах в качестве конструктивных блоков здания.
Блок навесных стен обычно не используется как самостоятельный объект, а
дверную/оконную сборку можно использовать отдельно.

Сетки блоков навесных стен

Как и навесные стены, блоки навесных стен состоят из одной или нескольких сеток.
Каждая сетка имеет либо горизонтальное, либо вертикальное деление, но можно
вкладывать одни сетки в другие и получать таким образом самые разнообразные
структуры.

Использование блоков в навесной стене может способствовать снижению сложности
проектирования навесных стен.

Элементы сеток

Сетки являются базовым элементом навесных стен и блоков навесных стен. Каждая
сетка содержит элементы четырех типов:

■

Деления:

определяют направление сетки (по горизонтали или по вертикали) и

количество ячеек

■

Заполнители ячеек:

другая сетка, панельный заполнитель или такой объект, как

окно или дверь

Блоки навесных стен | 1707

■

Каркасы:

определяют кромку по наружному контуру первичной сетки и

вложенных сеток

■

Импосты:

определяют ребра между ячейками

ПРИМЕЧАНИЕ

В отличие от элементов трех других типов, отображающих

физические составляющие навесной стены, деление является абстрактным
элементом.

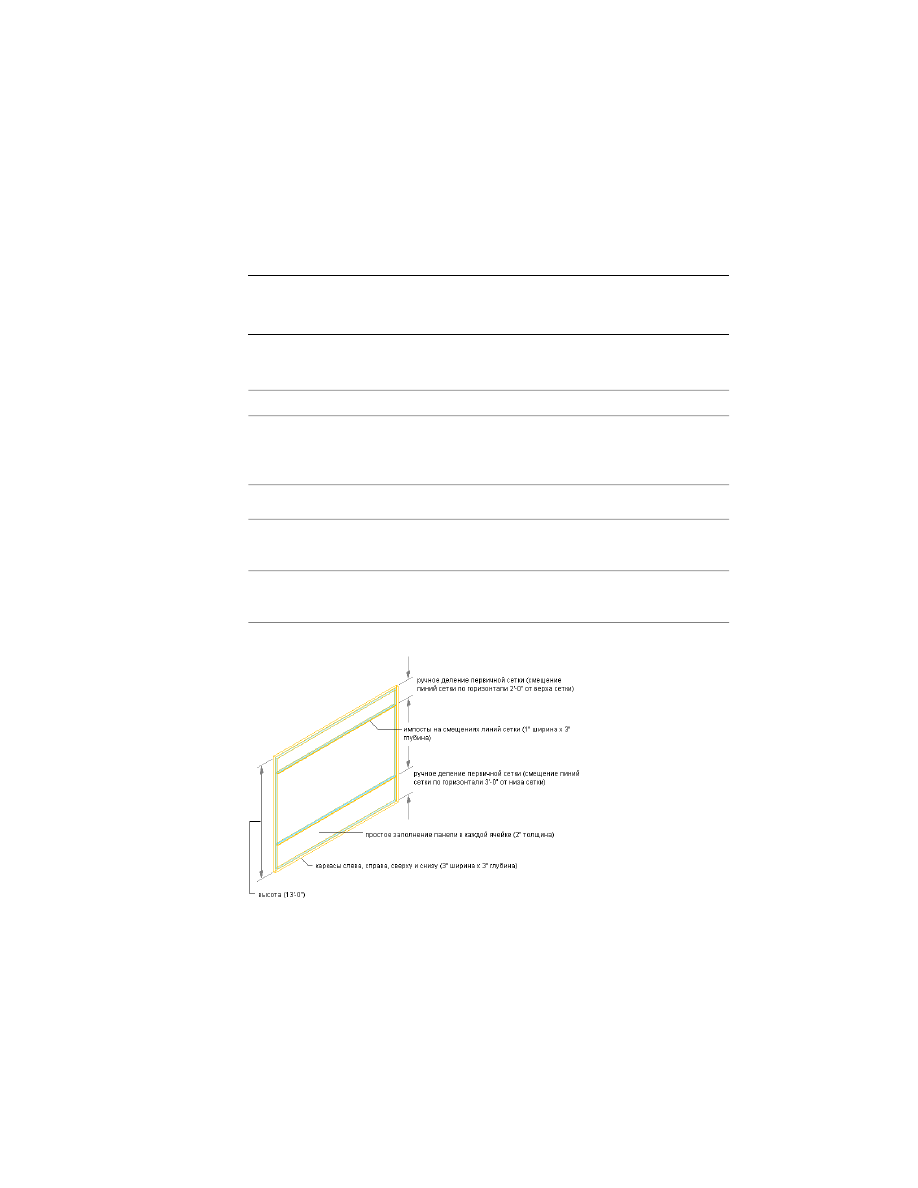

Элементу каждого типа назначается определение по умолчанию, указывающее на
то, как должны выглядеть элементы данного типа.

Определения по умолчанию

Тип элемента

Горизонтальная сетка с двумя выполненны-
ми вручную смещениями делений от верха
и низа сетки

Деления

Ячейки, содержащие простые панели

Заполнение ячейки

Внешняя грань сетки 3 дюйма шириной и
3 дюйма глубиной

Каркасы

Ребра между ячейками шириной 1 дюйм и
глубиной 3 дюйма

Импосты

определения элементов блоков навесных стен, задаваемые по умолчанию

1708 | Глава 21 Навесные стены

Начало работы с блоками навесных стен

Начните работу с блоками навесных стен с изображения блока навесной стены с
помощью одного из методов, описанных в

Создание блоков навесных стен

на стр.

1709. Испробуйте различные имеющиеся стили блоков навесных стен, определите
подходящий стиль и скопируйте его. После этого измените назначения и определения
элементов так, чтобы приспособить их к требованиям данного проекта. Более
подробную информацию см. в разделе

Создание определений элементов для стиля

блока навесных стен

на стр. 1714.

Подробнее об определениях и назначениях для элементов см. в

Создание определений

элементов для стиля блока навесных стен

на стр. 1714 и

Назначение заполнений

ячейкам блока навесных стен

на стр. 1747.

Создание блоков навесных стен

Блоки навесных стен создаются также, как навесные стены. Необходимо задать стиль,
высоту, начальную и конечную точки. Можно также создавать блоки навесных стен,
преобразуя 2D разметочную сетку в навесную стену или преобразуя двухмерные (2D)
линии, дуги и круги. В отличие от навесной стены, блок нельзя создать на основе
дуги. Возможны только плоские блоки навесных стен.

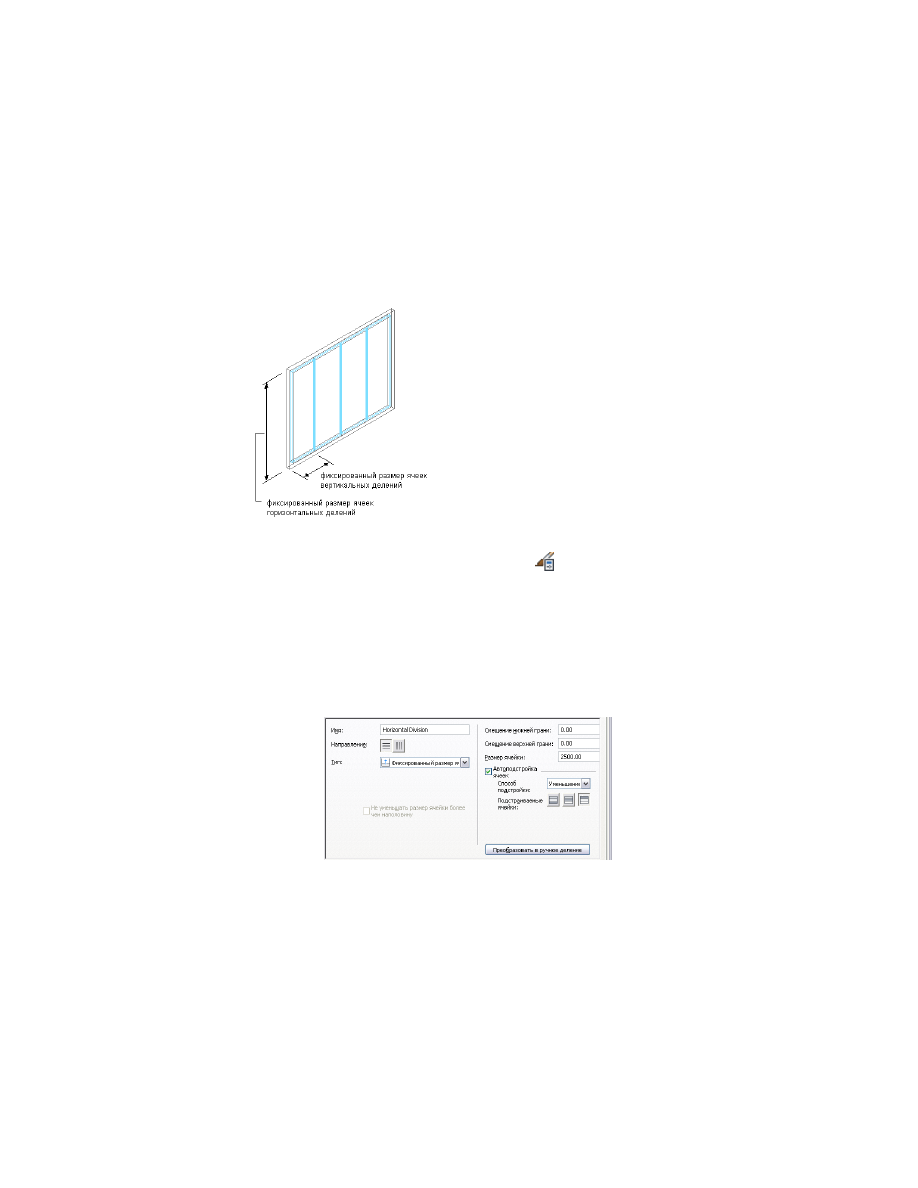

Создание блока навесной стены

Данная процедура предназначена для того, чтобы создать блок навесной стены.

Построение блока навесной стены

Создание блоков навесных стен | 1709

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Стена"

➤

"Блок навесной стены"

Выберите начальную и конечную точку.

Задайте высоту блока навесной стены.

Выберите стиль и нажмите "ОК".

Информацию о стилях блоков навесных стен см. в

Стили блоков навесных стен

на

стр. 1713.

Преобразование разметочной сетки в блок навесных стен

Блок навесной стены можно создать на основе 2D разметочной сетки. Если в чертеже
уже имеются плоские разметочные сетки, можно легко преобразовать их в блоки
навесных стен. Если вы уже умеете работать с разметочными сетками, то сможете
легко и быстро создать блок навесной стены, а затем поэкспериментировать с
командами, относящимися к навесной стене, и узнать о них больше.

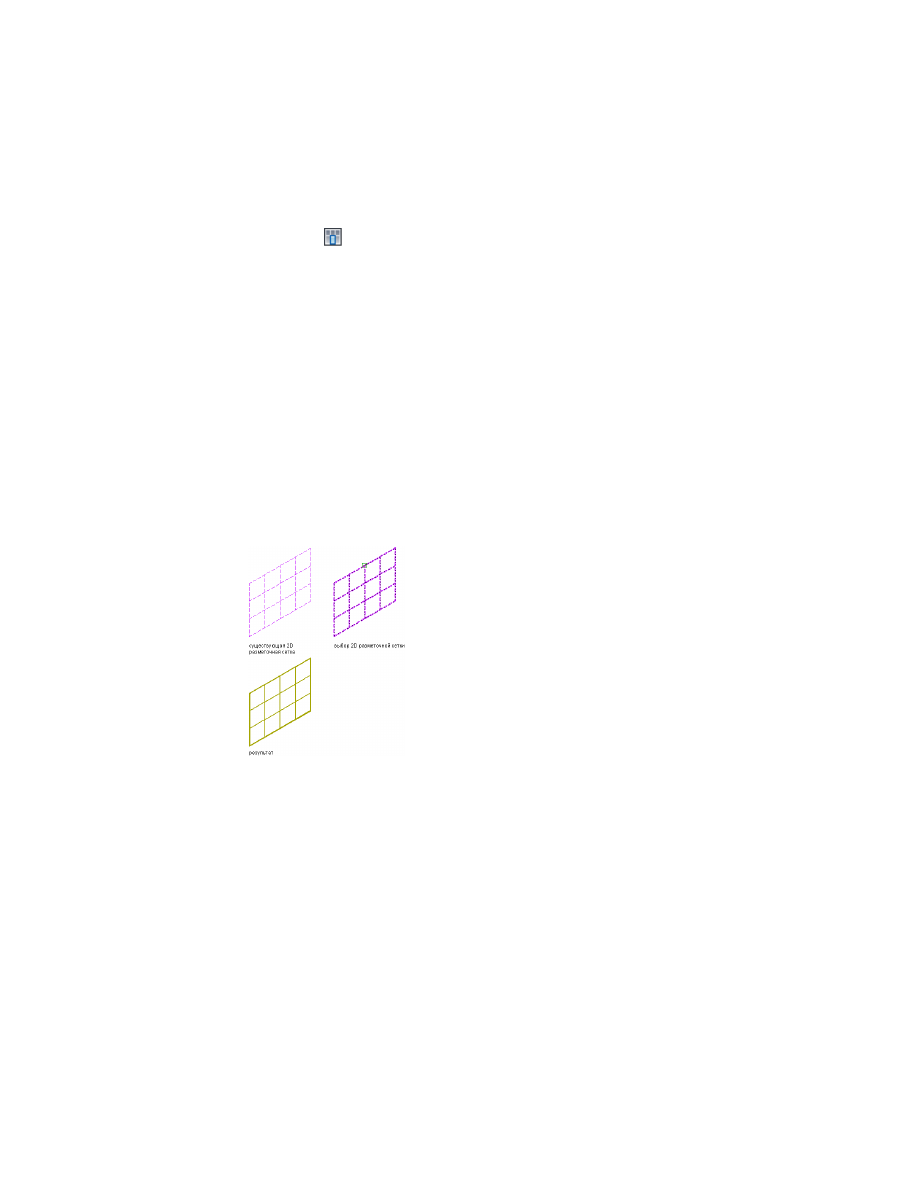

Преобразование двумерной разметочной сетки в блок навесной стены

Создание блока навесной стены на основе двумерной разметочной сетки означает
одновременное создание нового стиля блока. В качестве делений для нового стиля
блока навесных стен берутся деления из разметочной сетки.

Сетки блоков навесных стен одномерны, с делениями либо по горизонтали, либо по
вертикали. Чтобы создать горизонтальные и вертикальные структуры в двумерной
разметочной сетке, в блоке навесных стен используется первичная сетка с вложенной
в нее вторичной сеткой. Более подробную информацию о вложенных сетках см. в
разделе

Работа с вложенными сетками в навесных стенах

на стр. 1597.

1710 | Глава 21 Навесные стены

Когда создается сетка блока навесных стен на основе двумерной разметочной сетки,
необходимо указать направление первичной сетки в блоке. Если выбирается
горизонтальное направление, то первичная сетка содержит деления по горизонтали,
пересекающиеся с делениями по вертикали вторичной сетки. Если выбирается
вертикальное направление, первичная сетка содержит деления по вертикали,
пересекающиеся с делениями по горизонтали вторичной сетки.

Задание направлений первичного деления

Горизонтальные и вертикальные линии двумерной разметочной сетки определяют
деления сеток блока навесных стен. Ячейкам сетки, каркасу и импостам назначаются
определения по умолчанию.

Создание разметочной сетки.

Более подробную информацию см. в разделе

Использование

разметочных сеток

на стр. 2943.

В командной строке введите

cwunit

Введите

(преобразовать).

Введите

(разметочная сетка).

Выберите разметочную сетку.

Чтобы удалить разметочную сетку, введите

(да). Чтобы сохранить

разметочную сетку после создания блока навесной стены, введите

(нет).

Чтобы задать ориентацию, в ответ на подсказку о первичном делении
введите

(по вертикали) или

(по горизонтали).

Введите имя нового стиля блока навесных стен.

Чтобы закончить ввод команды, нажмите "OK", а затем нажмите

ENTER

Преобразование разметочной сетки в блок навесных стен | 1711

Создание блока навесной стены с помощью
пользовательской сетки

Блок может иметь одну или несколько сеток. Можно описать пользовательскую
сетку с помощью линий, дуг и кругов, а затем преобразовать эти линии в блок
навесной стены.

ПРИМЕЧАНИЕ

Сетки блока навесной стены могут быть ориентированы либо по

горизонтали, либо по вертикали. Чтобы создать структуру сетки и с
горизонтальными, и с вертикальными ячейками, используются вложенные сетки.
Более подробную информацию о вложенных сетках см. в разделе

Работа с

вложенными сетками в навесных стенах

на стр. 1597.

Не разрешается изменять определение деления пользовательской сетки, созданной
на основе линий, дуг и кругов. Но при этом можно назначить сетке другое
определение секции. Более подробную информацию см. в разделе

Назначение деления

сетке блока навесных стен

на стр. 1746.

Используйте линии, дуги и круги для создания сетки в текущей мировой
системе координат (МСК).

В командной строке введите

cwunit

Введите

(преобразовать).

Введите

(рабочая линия).

Выберите линии, дуги или круги, определяющие создаваемую сетку.

Нажмите

ENTER

Выберите одну из линий сетки в качестве базовой линии для навесной
стены или нажмите

ENTER

, чтобы использовать в качестве базовой

линии ту линию, которая проходит вдоль оси

Преобразование рабочей линии в блоки навесных стен с использованием базовой линии,
заданной по умолчанию

1712 | Глава 21 Навесные стены

СОВЕТ

Если линия начерчена в плоскости XY (на виде "План"), и

используется базовая линия, заданная по умолчанию, то полученный
навесной блок отображается так, как при проецировании в
направлении Z.

Преобразование линий в блоки навесных стен с использованием заданной базовой линии

Чтобы удалить линии, введите

(да). Чтобы сохранить линии после

создания блока навесной стены, введите

(нет).

Каждому замкнутому участку назначается стандартное (задаваемое по
умолчанию) заполнение ячейки. Линиям между ячейками назначается
стандартное определение импоста, а окаймляющему сетку контуру -
стандартное определение каркаса. Более подробную информацию см.
в разделе

Назначение определений элементам навесной стены

на стр.

1594.

Выберите полученный пользовательский блок навесной стены.

Щелкните вкладку "Стеновой блок"

➤

панель

"Редактирование"

➤

раскрывающийся список "Правила

проектирования"

➤

"Сохранить в стиле".

Чтобы создать новый стиль блока навесной стены, нажмите "Создать"
.

Введите имя нового стиля блока навесных стен.

Дважды нажмите "OK".

Стили блоков навесных стен

Блоки навесных стен имеют стилевую основу, из чего следует, что имеются
предварительно задаваемые характеристики, назначаемые каждому блоку и

Стили блоков навесных стен | 1713

определяющие его наружный вид и функции. Заменяя один стиль блока навесных
стен на другой, можно быстро изучить несколько различных вариантов
проектирования. Любые изменения, вносимые в стиль, отражаются во всем строении,
приводя к обновлению всех навесных стен, в которых используется данный
конкретный стиль блока навесных стен. К отдельному блоку навесной стены можно
применять переопределения, не изменяя при этом другие навесные стены этого же
стиля.

Стиль блока навесных стен определяет следующие свойства навесной стены:

■

Определения элементов

■

Назначение определения для каждого элемента

■

Материалы для каждого элемента

■

Графические свойства каждого элемента

■

Примечания о стиле и разнообразные справочные файлы, связанные с ним

Чтобы создавать, копировать, редактировать или удалять стили, необходим доступ
в Диспетчер стилей. Одной из главных опций программы AutoCAD Architecture
является Диспетчер стиля, в котором можно работать со стилями из различных
чертежей и шаблонов. Дополнительную информацию об использовании Диспетчера
стилей см. в разделе

Обзор Диспетчера стилей

на стр. 932.

Создание определений элементов для стиля блока навесных
стен

В определениях элементов определяется внешний вид четырех базовых элементов
блока навесных стен. Для каждого элемента имеется отличный от других тип
определения.

Определения по умолчанию

Тип элемента

Горизонтальная сетка с двумя выполненны-
ми вручную смещениями делений от верха
и от низа сетки

Деления

Ячейки, содержащие простые панели

Заполнение ячейки

Левая, правая, верхняя и нижняя наружные
кромки сетки шириной 3 дюйма и глубиной
3 дюйма

Каркасы

1714 | Глава 21 Навесные стены

Определения по умолчанию

Тип элемента

Ребра между ячейками шириной 1 дюйм и
глубиной 3 дюйма

Импосты

Возможно несколько определений элемента каждого типа. Например, можно
определить деление с целью создания горизонтальной или вертикальной сетки, а
можно определить ячейки таким образом, чтобы они содержали вложенную сетку
либо панель. Чтобы облегчить повторное использование, можно сохранить
определения элементов и затем назначать их сеткам, ячейкам, каркасам или импостам
по мере необходимости.

Определения элементов зависят от конкретного стиля. Когда создаются определения
элементов для конкретного стиля блока навесных стен, эти определения становятся
доступными только для блоков данного стиля. Например, если определено заполнение
в виде панели для одного стиля блока навесных стен, то это заполнение не может
быть выбрано при редактировании блока другого стиля.

Информация об определении цвета, типа линии или слоя элементов навесной стены
содержится в разделе

Задание экранного представления блоков навесных стен

на

стр. 1767.

Создание стиля блока навесных стен

Данная процедура предназначена для того, чтобы создать стиль блока навесных стен.
Стиль можно создать, используя свойства стиля по умолчанию или скопировав
имеющийся стиль. После того как стиль создан, его свойства можно отредактировать
таким образом, чтобы они отвечали требованиям конкретного проекта.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Создание нового стиля навесной стены.

то...

Если требуется создать стиль...

нажмите правую кнопку на "Стилях
блока навесных стен" и нажмите
"Создать".

со свойствами по умолчанию,

щелкните правой кнопкой на стиле
блока навесных стен, который нуж-

на основе имеющегося стиля,

но скопировать, и выберите "Копи-

Создание стиля блока навесных стен | 1715

то...

Если требуется создать стиль...

ровать". Щелкните правой кнопкой
и выберите "Вставить".

щелкните правой кнопкой на "Сти-
лях блока навесных стен" и выбери-

на основе навесной стены, блока
навесных стен или дверной/окон-
ной сборки в чертеже,

те "Создать". Щелкните правой
кнопкой на новом стиле, выберите
"Создать из", а затем выберите на-
весную стену, блок навесных стен
или дверную/оконную сборку.

Введите имя нового стиля блока навесных стен и нажмите

ENTER

Редактирование нового стиля блока навесных стен.

то...

Если требуется …

см.

Определение делений для сеток

блока навесных стен

на стр. 1717,

определить элементы стиля блока
навесных стен,

Определение заполнений для ячеек
блоков навесных стен

на стр. 1727,

Определение каркасов блока навес-
ных стен

на стр. 1732 и

Определение

импостов блока навесных стен

на

стр. 1739.

см.

Назначение деления сетке блока

навесных стен

на стр. 1746,

Назначе-

назначить определения элементов
стилю блока навесных стен,

ние заполнений ячейкам блока на-
весных стен

на стр. 1747,

Назначение

определений каркасам блока навес-
ных стен

на стр. 1757 и

Назначение

определений импостам блока навес-
ных стен

на стр. 1761.

см.

Добавление определений эле-

ментов блока навесных стен в каче-

добавить определения элементов
навесной стены в качестве компо-
нентов экранного представления,

стве компонентов экранного пред-
ставления

на стр. 1768.

см.

Задание слоя, цвета и типа линии

стиля блока навесных стен

на стр.

1769.

задать параметры слоя, цвета и типа
линии для компонентов экранного
представления навесной стены,

1716 | Глава 21 Навесные стены

то...

Если требуется …

см.

Задание штриховки для компо-

нентов стиля блока навесных стен

на стр. 1770.

задать штриховку блока навесных
стен,

см.

Добавление пользовательской

графики в качестве компонента

добавить пользовательскую графи-
ку в качестве компонентов экранно-

экранного представления блока
навесных стен

на стр. 1772.

го представления стиля блока навес-
ных стен,

см.

Создание секущих плоскостей

для блока навесных стен

на стр. 1773.

создать индивидуальные секущие
плоскости для стилей блока навес-
ных стен,

см. раздел

Присоединение к стилю

блока навесных стен примечаний и
файлов

на стр. 1775.

добавить примечания и файлы к
стилю

Нажмите "ОК".

Определение делений для сеток блока навесных стен

Деления сетки задают ориентацию, определяющую направление ячеек сетки и
импостов, которые, в свою очередь, указывают тип деления, определяющий
количество и размер ячеек.

ПРИМЕЧАНИЕ

Создание вложенной сетки не подчиняется правилу деления. Чтобы

создать вложенную сетку, следует добавить назначение для ячеек. Более подробную
информацию см. в разделе

Создание вложенной сетки блока навесных стен

на стр.

1748,

Работа с вложенными сетками в навесных стенах

на стр. 1597.

Можно создавать несколько определений деления под различными именами и далее
назначать различные деления каждой из сеток в создаваемом сетевом блоке. Хотя
создание нескольких определений разрешено, можно назначить только одно деление
на сетку. Можно создать определения делений для конкретного стиля блока навесных
стен, причем эти определения можно назначать только сеткам блоков данного стиля.

Подробнее о назначении делений для конкретной сетки см. в

Назначение деления

сетке блока навесных стен

на стр. 1746.

Определение делений для сеток блока навесных стен | 1717

Деление сеток сетевого блока

Сетевой блок состоит из одной или нескольких сеток, играющих роль каркасов для
установки в блок навесных стен конструктивных элементов. Сетка верхнего уровня
- это первичная сетка, которая является также наружной кромкой блока навесной
стены.

Каждая сетка в блоке навесных стен имеет одно назначение деления, определяющее
то, в каком направлении делится сетка - по горизонтали или по вертикали. Деление
определяет также количество ячеек, их размер и расположение.

Внутри первичной сетки можно определять несколько уровней сеток. Сетки,
находящиеся внутри других, именуются вложенными сетками. Каждый графический
подраздел сетки именуется ячейкой.

Создание определения деления для блока навесных стен

Данная процедура предназначена для того, чтобы создать деления для сетки блока
навесных стен.

Поскольку блоки навесных стен могут содержать несколько вложенных сеток, полезно
следовать правилу присвоения сеткам имен, включающих в себя обозначения уровня
каждой сетки и ее местоположения или предназначения внутри блока. Например,
каменные панели L3-FL1 могут обозначать сетку третьего уровня с каменными
панелями на первом этаже.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой панели окна под опцией "Определения элементов" выберите
"Секции".

Нажмите "Новая секция".

Введите имя данного определения деления.

Под заголовком "Ориентация" нажмите "По горизонтали" или "По
вертикали".

1718 | Глава 21 Навесные стены

Выберите один из указанных ниже типов деления и, при необходимости,
укажите значения смещения.

Описание

Тип деления

Создание сетки с заранее заданным
размером отдельной ячейки. Более

Фиксированный размер ячеек

подробную информацию см. в раз-
деле

Задание фиксированного раз-

мера для ячеек в сетке блока навес-
ных стен

на стр. 1719.

Создание сетки с заранее заданным
количеством ячеек. Более подроб-

Фиксированное количество ячеек

ную информацию см. в разделе

За-

дание фиксированного количества
ячеек для сетки блока навесных
стен

на стр. 1723.

Создание сетки, в которой размер
отдельной ячейки и количество

Вручную

ячеек определяется пользователем
вручную. Более подробную инфор-
мацию см. в разделе

Ручной режим

задания количества и размера ячеек
в сетке блока навесных стен

на стр.

1724.

Создав определение деления, можно назначить это определение
конкретной сетке в блоке навесных стен. Более подробную информацию
см. в разделе

Назначение деления сетке блока навесных стен

на стр. 1746.

Закончив создание определений деления, нажмите "OK".

Задание фиксированного размера для ячеек в сетке блока
навесных стен

Данная процедура предназначена для того, чтобы определить конкретный размер
ячеек в сетке. В данном случае количество ячеек определяется длиной или высотой
сетки в зависимости от того, как разделена сетка.

Если задан фиксированный размер ячейки сетки, то ячейки можно подгонять по
размеру таким образом, чтобы они вписывались в любое остающееся незанятым

Определение делений для сеток блока навесных стен | 1719

пространство. Свободное пространство образуется в том случае, если длина (или
высота) блока навесных стен не может быть без остатка разделена на фиксированный
размер ячейки. Более подробную информацию см. в разделе

Использовании опции

"Автоматическая подстройка ячеек" для изменения размера ячеек сетки блока
навесных стен

на стр. 1722.

Задание фиксированного размера ячеек

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

На левой панели в "Определении элементов" выберите "Секции".

Выберите "Определение секции" или создайте новое определение.

Для опции "Тип секции" выберите "Фиксированный размер ячеек".

Укажите размер ячеек в поле "Размер ячейки".

1720 | Глава 21 Навесные стены

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 6
