AutoCAD Architecture 2011. Руководство пользователя (глава 21-24)

Выберите стиль навесной стены, который хотите изменить.

Раскройте вкладку "Графические свойства".

Нажмите

Раскройте вкладку "Прочие"

Нажмите "Добавить".

В качестве типа элемента выберите "Заполнение", "Каркас" или "Импост".

Выберите элемент из списка.

Выберите "Рисование пользовательской графики".

Укажите экранное представление элемента:

то...

Если требуется …

выберите опцию "Замена графики".

вывести блок на экран вместо свя-
занного с ним элемента навесной
стены,

отмените выбор опции "Замена
графики".

поместить блок поверх элемента
навесной стены так, чтобы отобра-
жались они оба,

Нажмите "Выбор блока" и выберите созданный вами пользовательский
блок.

Нажмите "ОК".

Укажите остальные параметры пользовательского экранного блока.

то...

Если требуется …

выберите "Ширина", "Высота" или
"Глубина". Во избежание изменений

изменить масштаб блока так, чтобы
он вписывался в конкретные габари-
ты,

пропорций блока выберите "Зафик-
сировать соотношение XY".

укажите точку вставки в плоскостях
X, Y и X.

указать, каким образом блок встав-
ляется в сетку в направлениях X, Y
и Z,

укажите, требуется ли зеркальное
отображение блока в направлении
X, Y или Z.

зеркально отобразить блок,

Задание экранного представления навесных стен | 1625

то...

Если требуется …

задайте смещение по осям X, Y или
Z.

сместить блок по отношению к сет-
ке,

Три раза нажмите "ОК".

Создание секущих плоскостей для навесной стены

Данная процедура предназначена для того, чтобы задать свойства одной или
нескольких секущих плоскостей в стиле навесной стены. Графические свойства
секущей плоскости относятся только к таким экранным представлениям как "План",
которые используются на видах чертежа сверху (в плане).

Чтобы элементы навесной стены были лучше видны на виде "План", можно построить
секущие плоскости. Основная секущая плоскость проходит там, где есть внешний
контур и штриховка. Компоненты и объекты, содержащиеся в стене, отображаются
на виде "План" так, как они выглядят на высоте каждой секущей плоскости.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены, который хотите изменить.

Раскройте вкладку "Графические свойства".

Выберите "План" и нажмите

ПРИМЕЧАНИЕ

Вкладка "Секущая плоскость" доступна только для

некоторых экранных представлений, таких как вид "План".

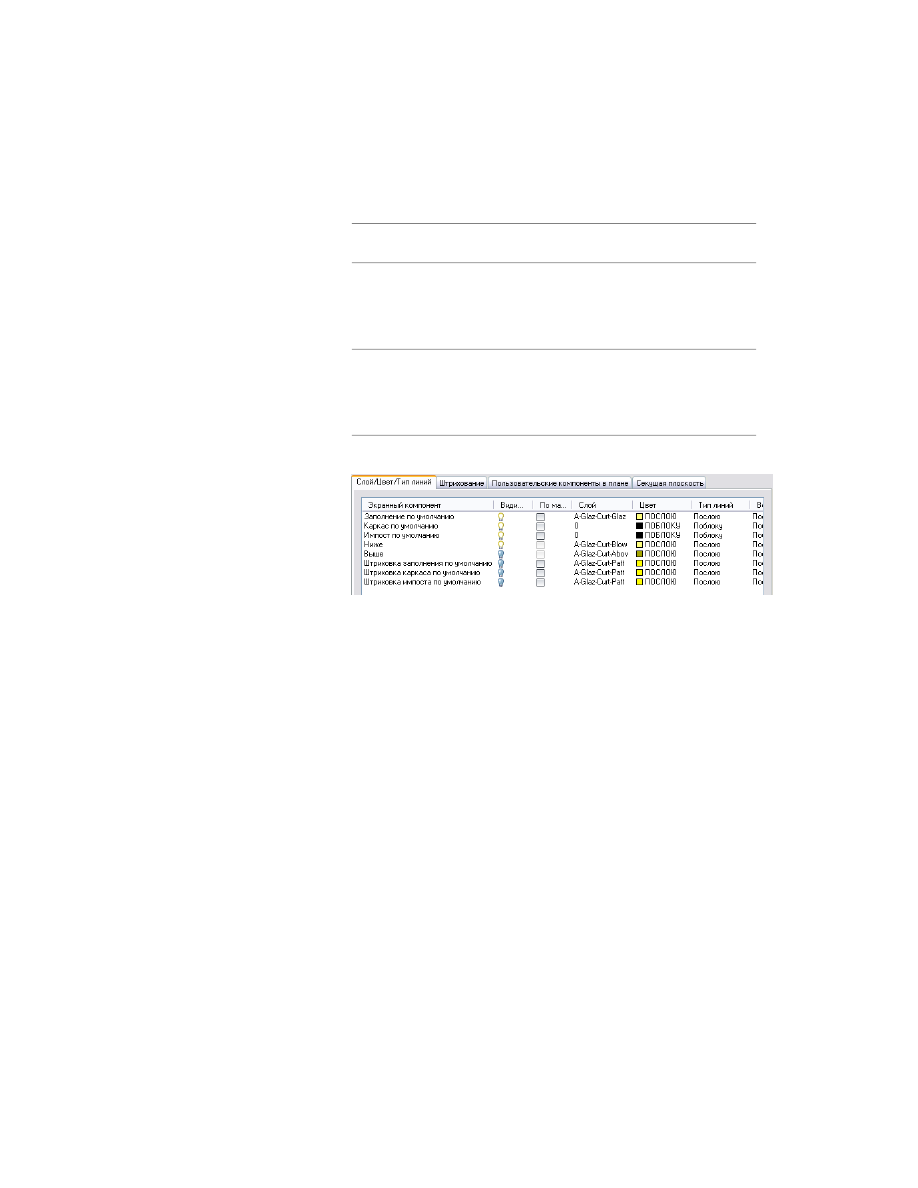

Перейдите на вкладку "Секущая плоскость", чтобы активизировать
секущую плоскость для отображения в каждом экранном представлении
стиля навесной стены.

Введите значение в поле "Высота секущей плоскости", чтобы указать
ту секущую плоскость, для которой будет применяться штриховка.

1626 | Глава 21 Навесные стены

Чтобы конкретно определить секущую плоскость, нажмите "Добавить"
и введите значение высоты новой секущей плоскости.

то …

Если добавлена секущая плос-
кость …

отображение объектов определяет-
ся свойствами, заданными для ком-

на высоте меньшей, чем значение
в поле "Высота секущей плоскости",

понента "Ниже секущей плоскости"
на вкладке "Слой/Цвет/Тип линий".

отображение объектов определяет-
ся свойствами, заданными для ком-

на высоте большей, чем значение в
поле "Высота секущей плоскости",

понента "Выше секущей плоскости"
на вкладке "Слой/Цвет/Тип линий".

Компоненты "Выше" и "Ниже"

Нажав "Удалить", можно удалить созданную секущую плоскость.

Дважды нажмите "OK".

Определение стиля навесной стены как ограничивающего
для помещений с ассоциативными связями

Эта процедура используется для определения стиля навесной стены, задающего
параметры ограничения для помещений с ассоциативными связями.

Если стиль навесной стены задан как ограничивающий, по умолчанию все навесные
стены, которым назначен этот стиль, будут использоваться в наборе объектов для
помещений с ассоциативными связями. Более подробно о помещениях с
ассоциативными связями см. в разделе

Формирование ассоциативных помещений

на стр. 3176.

При необходимости можно переопределить параметры ограничения со стиля
навесных стен на значение стиля отдельной навесной стены.

Определение стиля навесной стены как ограничивающего для помещений с ассоциативными

связями | 1627

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Перейдите на вкладку "Основные".

Установите флажок "Объекты этого стиля могут выполнять роль
границы ассоциативных помещений".

Нажмите "OK".

Присоединение к стилю навесной стены примечаний и
файлов

Данная процедура предназначена для того, чтобы ввести примечания и присоединить
справочные файлы к стилю навесной стены. Кроме того, примечания можно
редактировать, а справочные файлы - редактировать или отсоединять от стиля
навесной стены.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены, который хотите изменить.

Раскройте вкладку "Общие".

Чтобы добавить описание в стиль навесной стены, введите его в качестве
"Пояснения".

Нажмите "Примечания".

Чтобы добавить примечание, перейдите на вкладку "Текстовые
примечания" и введите его текст.

Раскройте вкладку "Справочные документы" и присоедините,
отредактируйте или отсоедините справочный файл:

то

Если требуется...

нажмите "Добавить", выберите файл
и нажмите "OK".

присоединить файл ссылки,

выберите файл и нажмите "Правка".
Введите пояснение и нажмите "OK".

редактировать пояснение к файлу
ссылки,

1628 | Глава 21 Навесные стены

то

Если требуется...

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылки,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Нажмите "ОК".

Использование переопределений в навесных стенах

Навесные стены являются объектами сложной геометрической формы, которые
часто содержат большое количество различных элементов, например, каркасов и
заполнений в виде панелей и окон. Параметры этих элементов определены в стиле
навесной стены и могут быть изменены с помощью "Диспетчера стилей". Однако
возможны случаи, когда удобнее внести изменения в навесную стену прямо на экране:

■

Например, требуется добавить в навесную стену кромки пользовательского
каркаса или импоста, и при этом вам нужна прямая визуальная обратная связь.

■

Или требуется создать переопределение (например, с целью получить слияние
заполнений или панели сложной формы) только в одной конкретной точке
навесной стены.

■

Или требуется поэкспериментировать с различными методами визуального
представления, и при этом не изменять стиль навесной стены каждый раз, когда
пробуете новый метод.

Когда все необходимые изменения на экране проделаны, можно поступить одним
из трех следующих способов:

■

применить переопределения к отредактированной навесной стене

■

сохранить переопределения в текущем стиле навесной стены

■

создать для переопределений новый стиль.

Переопределения, которые можно здесь проделать, включают в себя назначение
другого определения выбранной ячейке, каркасу или импосту, а также назначение
профиля кромке импоста или каркаса. Следует заметить, что определение профиля
можно использовать в качестве переопределения только в том случае, если оно уже
существует в чертеже. Например, если требуется переопределить ячейку, имеющую

Использование переопределений в навесных стенах | 1629

простое панельное заполнение, путем замены заполнения на октагональное окно,
необходимо вначале определить стиль окна (октагонального) в качестве действующего
заполнения в стиле навесной стены. Аналогично, чтобы иметь возможность
переопределить назначение кромки каркаса или импоста в навесной стене,
необходимо иметь профиль кромки в качестве определения импоста или каркаса в
стиле навесной стены.

ПРИМЕЧАНИЕ

Изменять определение методом "Переопределение" не разрешается.

Информацию об изменении определений см. в разделе

Изменение определений

элементов для стилей навесной стены

на стр. 1662.

Переопределения не влияют на "Правила проектирования" стиля навесной стены.
Однако, если требуется иметь одни и те же переопределения для всех навесных стен
данного стиля, можно перенести переопределения в стиль навесной стены.

Можно просматривать список переопределений, сделанных на данный момент в
навесной стене, выбрав вкладку "Переопределения" в диалоговом окне "Свойства
навесной стены". Более подробную информацию см. в разделе

Удаление

переопределений навесной стены

на стр. 1662.

ПРИМЕЧАНИЕ

Список переопределений содержится также на вкладке

"Переопределения" в диалоговом окне "Свойства стилей навесной стены".

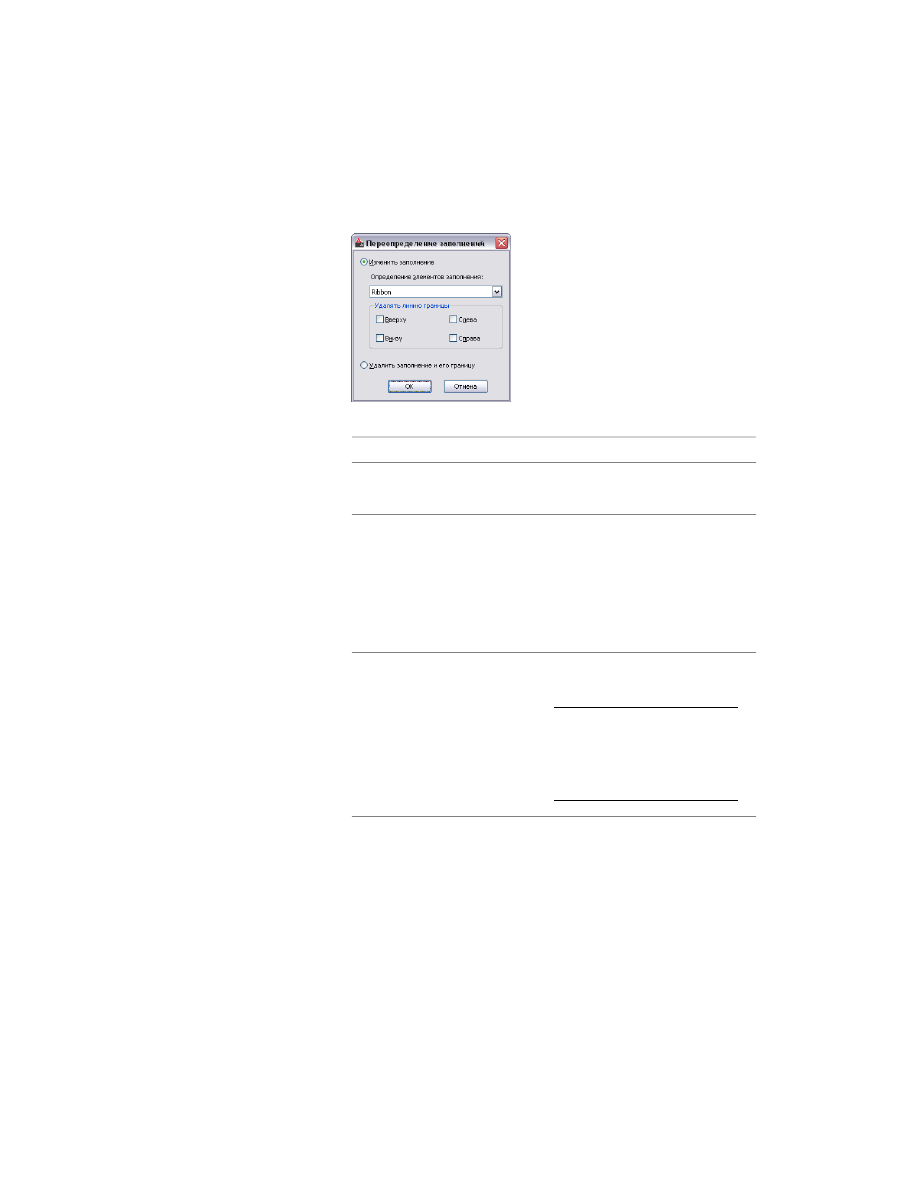

Переопределение заполнений навесной стены

Заполнения ячеек навесной стены определяются в стиле навесной стены. Однако
для заполнений ячеек можно задавать переопределения. Например, если требуется
на первом этаже фасада разместить ряд раздвижных окон. При этом в одном месте
требуется иметь окно из матированного стекла. В этом случае можно задать в стиле
навесной стены ряд раздвижных окон, а затем переопределить стиль заполнения в
одной конкретной ячейке, указав окно из матированного стекла.

В качестве заполнений навесной стены можно использовать простые панели и такие
объекты, как окна или двери, либо вложенные сетки. Можно заменять одно
заполнение на другое, объединять ячейки или вообще удалять каркасы из заполнения.
Такую возможность полезно использовать при добавлении в ячейку сетки двери,
когда требуется удалить из этой ячейки нижний каркас.

Активизация маркеров ячеек

Данная процедура предназначена для того, чтобы активизировать маркеры ячеек
для каждой ячейки сетки в навесной стене. Активизировать маркеры ячеек нужно

1630 | Глава 21 Навесные стены

для того, чтобы можно было выбирать ячейки по одной и вносить в них изменения
индивидуально.

Маркеры ячеек

Выберите навесную стену, для которой хотите создать переопределение
заполнения.

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

"Показать маркеры заполнения"

Объединение ячеек навесной стены

Данная процедура предназначена для того, чтобы объединить две ячейки навесной
стены.

ПРИМЕЧАНИЕ

Для объединения ячеек навесных стен необходимо наличие видимых

маркеров ячеек. Информацию о приведении в действии маркеров ячеек см. в
разделе

Активизация маркеров ячеек

на стр. 1630.

Объединить можно только те ячейки, которые находятся рядом друг с другом.

В большинстве случаев объединяют ячейки с одним и тем же типом заполнения. В
этом случае объединенная ячейка относится к тому же типу, что и исходные ячейки.
Например, при объединении двух ячеек с заполнением сплошными панелями
полученная объединенная ячейка также имеет заполнение в виде сплошной панели.
Иногда требуется объединить две ячейки с различным типом заполнения. В таком
случае для объединенной ячейки используется тип заполнения первой выбранной
ячейки. Например, если требуется объединить ячейку с заполнением обычной
панелью и ячейку с заполнением окном, при этом первой выбрана ячейка с обычной
панелью, объединенная ячейка содержит заполнение обычной панелью, а не окном.
Если выбрать две ячейки в обратном порядке, то заполнением объединенной ячейки
является не простая панель, а окно.

Переопределение заполнений навесной стены | 1631

Объединение двух ячеек

Выберите навесную стену, в которой хотите объединить две ячейки.

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Заполнение"

➤

"Объединить".

Выберите первую ячейку.

Выберите вторую ячейку.

Ячейки объединяются в одну ячейку.

Укажите, где необходимо сохранить переопределение навесной стены:

то...

Если требуется сохранить пере-
определение...

никакие дальнейшие шаги не требу-
ются. Переопределение будет сохра-

только в конкретной навесной сте-
не,

нено в навесной стене. Об удалении
переопределения из навесной сте-
ны см.

Удаление переопределений

навесной стены

на стр. 1662.

выберите навесную стену и щелкни-

те на вкладке "Навесная стена"

➤

па-

в стиле навесной стены,

нели "Редактирование"

➤

раскры-

вающемся списке "Правила проек-

1632 | Глава 21 Навесные стены

то...

Если требуется сохранить пере-
определение...

тирования"

➤

"Применить к объек-

ту".

Для сохранения переопределения стиля навесных стен щелкните на
вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Сохранить в стиле".Затем укажите, в каком стиле

навесных стен требуется сохранить переопределение.

то...

Если требуется сохранить пере-
определение...

выберите "Перенести операции
объединения в стиль" и нажмите
"OK".

ПРИМЕЧАНИЕ

Если было выпол-

нено только объединение яче-
ек, то активен лишь флажок
"Перенести операции объедине-
ния в стиль". Если были выпол-
нены и другие переопределе-
ния (например, новое назначе-
ние ячейки либо переопределе-
ние каркаса или импоста), то
соответствующие им флажки
также доступны. Если требуется
сохранить в стиле и эти перео-
пределения, установите флажки
и для них.

в текущем стиле навесной стены,

выберите "Перенести операции
объединения в стиль" и нажмите

в новом стиле навесной стены,

"Новый". Далее введите имя нового
стиля навесной стены и нажмите
"OK".

Переопределение заполнений навесной стены | 1633

то...

Если требуется сохранить пере-
определение...

ПРИМЕЧАНИЕ

Если было выпол-

ПРИМЕЧАНИЕ

Если переопределение в стиле сохранять не требуется

щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Правила проектирования из стиля".

Переопределения остаются в навесной стене, откуда их можно
удалить, как описано в

Удаление переопределений навесной стены

на стр. 1662, однако они не сохраняются в стиле навесной стены.

Контекстное редактирование ячеек навесной стены

Данная процедура предназначена для редактирования ячейки навесной стены путем
контекстного редактирования с помощью ручки "Редактировать сетку". Посредством
контекстного редактирования можно отредактировать отдельные ячейки, пролеты,
колонны или вложенные сетки навесной стены прямым интерактивным способом
в зоне чертежа, а затем сохранить изменения в навесной стене или стиле навесной
стены.

Выберите навесную стену, в которой хотите отредактировать ячейки в
режиме контекстного редактирования.

1634 | Глава 21 Навесные стены

Укажите режим редактирования навесной стены:

то...

Если требуется отредактиро-
вать...

щелкните на вкладке "Навесная

стена"

➤

панели "Редактирова-

данный экземпляр навесной стены,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

щелкните на вкладке "Навесная

стена"

➤

панели "Редактирова-

стиль навесной стены,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"Пра-

вила проектирования из стиля". Ес-
ли данная опция недоступна, это
значит, что правила проектирова-
ния уже построены для навесной
стены на основе стиля.

Выберите ручку "Редактировать сетку".

Введите

(ячейка) и нажмите ENTER.

ПРИМЕЧАНИЕ

Открыт сеанс контекстного редактирования. Это видно

по потускневшей окраске всех объектов на чертеже, а также по тому,
что на экран выводятся различные ручки, поступающие в
распоряжение пользователя. Следует заметить, что в режиме сеанса
контекстного редактирования ограничивается доступ к
редактированию в чертеже с помощью других команд. Перед работой
с другими объектами необходимо завершить сеанс контекстного
редактирования.

Выберите отдельные ячейки, пролет, колонну или вложенную сетку,
для которых требуется изменить назначение ячеек; для этого пометьте
ячейку или нажмите TAB, а затем нажмите

ENTER

Чтобы выбрать несколько пролетов, колонн или вложенных сеток,
нажмите CTRL.

Переопределение заполнений навесной стены | 1635

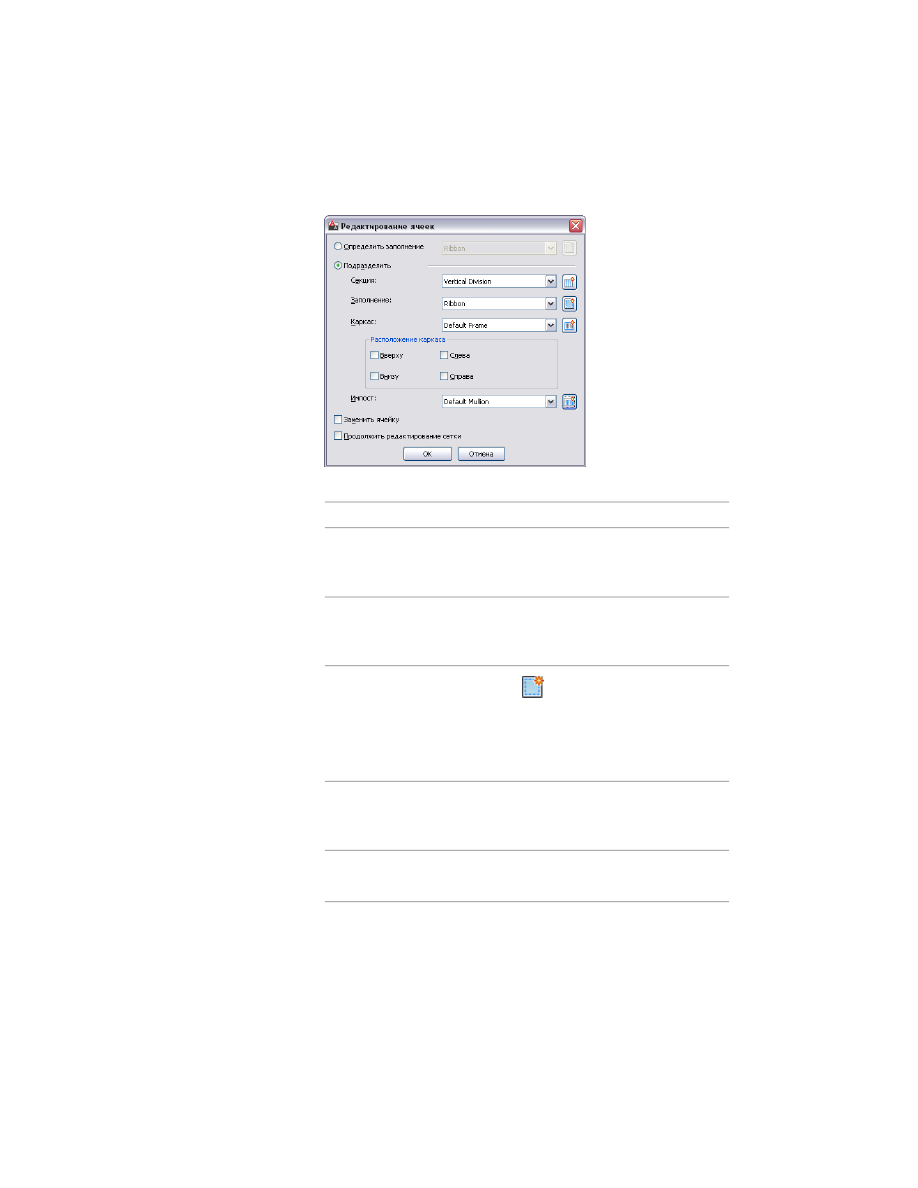

При этом отображается таблица "Редактирование ячеек".

Отредактируйте ячейки выбранной сетки.

то…

Если требуется…

выберите "Назначить заполнение" и выберите
определение заполнения. Снимите флажок с
опции "Заменить ячейку" и нажмите "ОК".

назначить выбранным
ячейкам заполнение,

выберите "Назначить заполнение" и выберите
определение заполнения. Выберите "Заменить
ячейку" и нажмите "ОК".

заменить заполнение вы-
бранных ячеек на новое,

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Назначение заполнений для ячеек навесной
стены

на стр. 1596.

создать новое заполне-
ние и назначить его вы-
бранным ячейкам,

выберите "Графический раздел".

поделить выбранные
ячейки на секции, запол-
нения или каркасы,

выберите определение деления.

выбрать деление для
подразделяемых ячеек,

1636 | Глава 21 Навесные стены

то…

Если требуется…

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Назначение деления для сетки навесной стены

на стр. 1595.

создать новую секцию и
назначить ее выбранным
ячейкам,

выберите определение заполнения.

выбрать заполнение для
разделенных ячеек,

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Назначение заполнений для ячеек навесной
стены

на стр. 1596.

создать новое заполне-
ние и назначить его разде-
ленным ячейкам,

выберите определение каркаса и нажмите
"ОК.

выбрать определение
каркаса для сетки, создан-
ное после разделения
ячейки,

для опции "Расположение каркаса" выберите
"Сверху", "Снизу", "Слева" или "Справа" и на-
жмите "ОК".

задать положение карка-
сов решетки, созданной
после разделения ячеек,

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Добавление в навесную стену нового назначе-
ния для каркаса

на стр. 1610.

создать новое определе-
ние каркаса и назначить
его для новой сетки, со-
зданное после разделе-
ния ячейки,

выберите определение импоста.

выбрать определение
импоста для сетки, создан-
ное после разделения
ячейки,

Переопределение заполнений навесной стены | 1637

то…

Если требуется…

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Добавление нового назначения для импоста
в стиль навесной стены

на стр. 1614.

создать новое определе-
ние импоста и назначить
его выбранной сетке,

выберите "Заменить ячейку".

заменить существующее
заполнение ячейки на за-
полнение с опциями, вы-
бранными в таблице,

выберите "Продолжить редактирование сет-
ки".

продолжить контекстное
редактирование сетки
после разделения ячейки,

Нажмите "ОК".

Нажмите ENTER.

Создание переопределения заполнения навесной стены

Данная процедура предназначена для того, чтобы переопределить заполнение ячейки
навесной стены.

Например, для навесной стены с заполнением в виде ряда простых бетонных панелей
может понадобиться установить в одну из ячеек не бетонную панель, а круглое окно.
В этом случае будет проще не создавать сложные определения блока навесных стен,
а переопределить заполнения.

ПРИМЕЧАНИЕ

Чтобы переопределить назначение заполнения, необходимо, чтобы

маркеры ячеек были видны. Более подробную информацию о включении маркеров
см. в разделе

Активизация маркеров ячеек

на стр. 1630.

Чтобы сменить определение заполнения, в стиле навесных стен уже должно быть
создано новое определение заполнения. О создании определения заполнения см.

Определение заполнений для ячеек навесной стены

на стр. 1573.

Выберите навесную стену, в которой хотите переопределить заполнение.

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Заполнение"

➤

"Переопределить назначение".

1638 | Глава 21 Навесные стены

Выберите маркер ячейки, для которой хотите создать переопределение,
и нажмите

ENTER

Создайте переопределение.

то...

Если требуется …

выберите в списке новое определе-
ние заполнения.

заменить имеющееся заполнение
другим заполнением,

выберите компонент каркаса, кото-
рый требуется удалить. Можно, на-

удалить один или несколько карка-
сов вокруг заполнения,

пример, переопределить ячейку
так, чтобы она содержала дверь
вместо заполнения панелью; в этом
случае требуется удалить нижнюю
границу каркаса ячейки.

выберите "Удалить заполнение и
каркасы".

ПРИМЕЧАНИЕ

Эта команда

действует только на те заполне-
ния, которые граничат с наруж-
ной поверхностью навесной
стены.

удалить полностью заполнение и
его каркас,

Нажмите "ОК".

Переопределение заполнений навесной стены | 1639

Укажите, где сохранить переопределение навесной стены.

то...

Если требуется сохранить пере-
определение...

никакие дальнейшие шаги не требу-
ются. Переопределение будет сохра-

только в конкретной навесной сте-
не,

нено в навесной стене. Об удалении
переопределения из навесной сте-
ны см.

Удаление переопределений

навесной стены

на стр. 1662.

выберите навесную стену и щелкни-

те на вкладке "Навесная стена"

➤

па-

в стиле навесной стены,

нели "Редактирование"

➤

раскры-

вающемся списке "Правила проек-

тирования"

➤

"Применить к объек-

ту".

Для сохранения переопределения стиля навесных стен щелкните на
вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

1640 | Глава 21 Навесные стены

проектирования"

➤

"Сохранить в стиле".Затем укажите, в каком стиле

навесных стен требуется сохранить переопределение.

то...

Если требуется сохранить пере-
определение...

выберите "Перенести переопреде-
ления ячейки в стиль" и нажмите
"OK".

ПРИМЕЧАНИЕ

Если создано

только переопределение запол-
нения, то активен только фла-
жок "Перенести переопределе-
ния ячейки в стиль". Если были
выполнены и другие переопре-
деления (например, объедине-
ние ячеек либо переопределе-
ние кромки каркаса или импо-
ста), то соответствующие им
флажки также доступны. Если
требуется сохранить в стиле эти
переопределения тоже, устано-
вите флажки и для них.

в текущем стиле навесной стены

выберите "Перенести переопреде-
ления ячейки в стиль" и нажмите

в новом стиле навесной стены

"Новый". После этого введите имя
нового стиля навесной стены и на-
жмите "OK".

Переопределение заполнений навесной стены | 1641

то...

Если требуется сохранить пере-
определение...

ПРИМЕЧАНИЕ

Если создано

ПРИМЕЧАНИЕ

Если переопределение в стиле сохранять не требуется

щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Правила проектирования из стиля".

Переопределения остаются в навесной стене, откуда их можно
удалить, как описано в

Удаление переопределений навесной стены

на стр. 1662, однако они не сохраняются в стиле навесной стены.

Переопределение каркасов и импостов навесной стены

Выбранную кромку каркаса или импоста можно изменить, используя переопределение
назначения кромки.

ПРИМЕЧАНИЕ

Чтобы заменить кромку каркаса или импоста, необходимо заранее

создать новое определение кромки в стиле навесной стены.

Удаление кромки не влияет на ширину ячейки. Чтобы удалить границу и изменить
размер соседней ячейки, следует создать определение границы, ширина и глубина
которой равны нулю. Более подробную информацию см. в разделе

Определение

каркаса навесной стены через его ширину и глубину

на стр. 1581 и

Определение импоста

навесной стены через его ширину и глубину

на стр. 1589.

1642 | Глава 21 Навесные стены

Можно также создать новый профиль границы с помощью нарисованной полилинии
или использовать профиль, существующий в чертеже. Такой профиль границы
можно интерактивно редактировать на экране в режиме контекстного
редактирования.

Создание переопределения каркаса или импоста

Данная процедура предназначена для того, чтобы переопределить отдельный каркас
или импост.

Чтобы заменить каркас или импост, необходимо заранее создать новое определение
в стиле навесной стены. О создании каркасов и импостов см.

Определение каркасов

навесной стены

на стр. 1580 и

Определение импостов навесной стены

на стр. 1587.

Выберите навесную стену, в которой хотите переопределить кромку.

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Каркас/импост"

➤

"Переопределить назначение".

Выберите кромку импоста или каркаса, которую хотите переопределить.

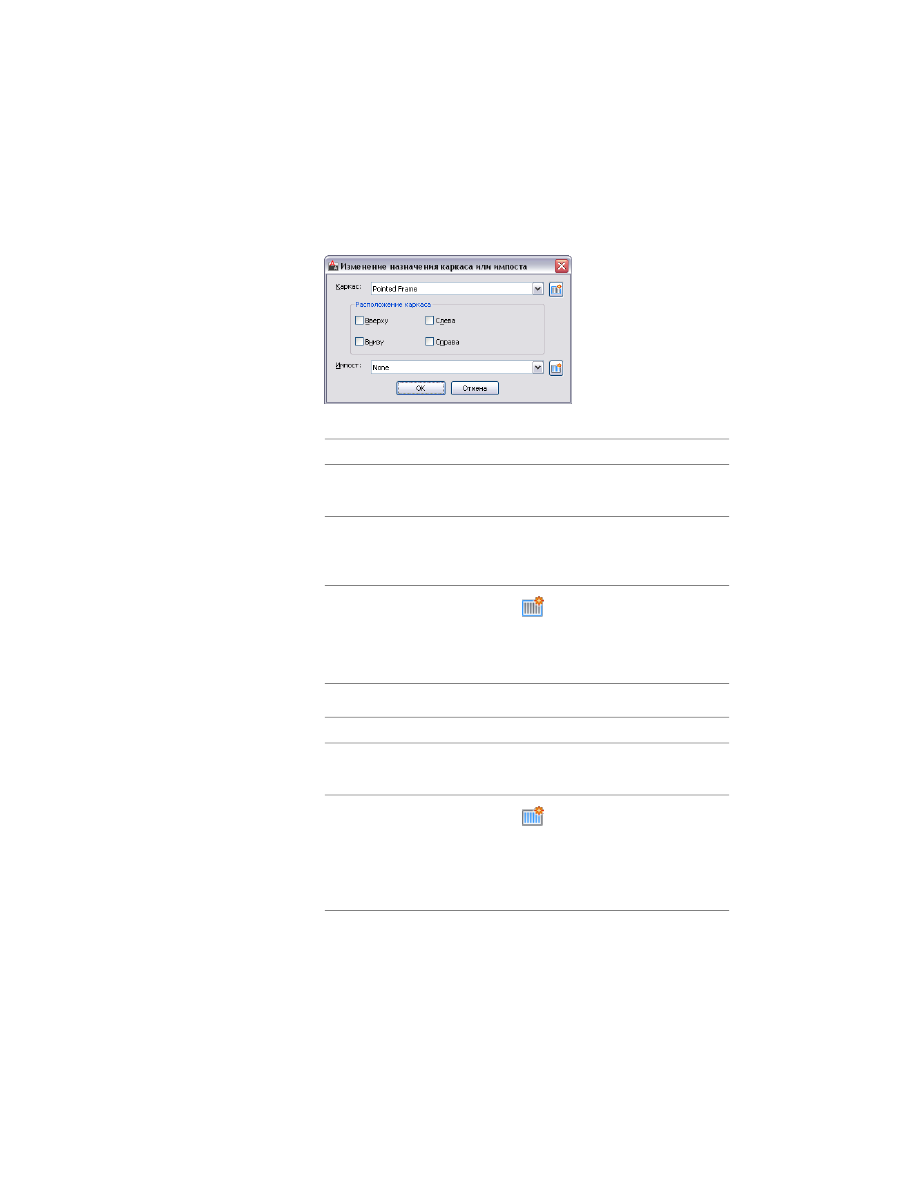

Если выбрана кромка каркаса, открывается диалоговое окно
"Переопределение назначения для каркаса".

Если выбран импост, открывается диалоговое окно "Переопределение
назначения для импоста".

Создайте переопределение.

то...

Если требуется …

выберите в списке новое определе-
ние границы.

заменить имеющуюся кромку дру-
гой кромкой,

выберите "Удалить кромку".

удалить кромку импоста или карка-
са

Нажмите "ОК".

Укажите, где сохранить переопределение навесной стены.

то...

Если требуется сохранить пере-
определение...

никакие дальнейшие шаги не требу-
ются. Переопределение будет сохра-

только в конкретной навесной сте-
не,

нено в навесной стене. Об удалении
переопределения из навесной сте-

Переопределение каркасов и импостов навесной стены | 1643

то...

Если требуется сохранить пере-
определение...

ны см.

Удаление переопределений

навесной стены

на стр. 1662.

выберите навесную стену и щелкни-

те на вкладке "Навесная стена"

➤

па-

в стиле навесной стены,

нели "Редактирование"

➤

раскры-

вающемся списке "Правила проек-

тирования"

➤

"Применить к объек-

ту".

Для сохранения переопределения стиля навесных стен щелкните на
вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Сохранить в стиле". Затем укажите, в каком стиле

навесных стен требуется сохранить переопределение.

то...

Если требуется сохранить пере-
определение...

выберите "Перенести переопреде-
ления кромки в стиль" и нажмите
"OK".

ПРИМЕЧАНИЕ

Если создано

только переопределение кром-
ки импоста или каркаса, активен
только флажок "Перенести пере-
определения кромки в стиль".
Если созданы также другие пе-
реопределения (например,
объединение ячеек либо перео-
пределение деления), доступны
также и соответствующие им
флажки. Если требуется сохра-
нить в стиле эти переопределе-
ния тоже, установите флажки и
для них.

в текущем стиле навесной стены

выберите "Перенести переопреде-
ления кромки в стиль" и нажмите

в новом стиле навесной стены

"Новый". Далее введите имя нового

1644 | Глава 21 Навесные стены

то...

Если требуется сохранить пере-
определение...

стиля навесной стены и нажмите
"OK".

ПРИМЕЧАНИЕ

Если создано

ПРИМЕЧАНИЕ

Если переопределение в стиле сохранять не требуется

щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Правила проектирования из стиля".

Переопределения остаются в навесной стене, откуда их можно
удалить, как описано в

Удаление переопределений навесной стены

на стр. 1662, однако они не сохраняются в стиле навесной стены.

Создание границы каркаса или импоста из полилинии или
профиля с помощью контекстного редактирования

Данная процедура предназначена для того, чтобы назначить профиль вертикальной
кромке каркаса или импоста. В качестве профиля кромки навесной стены может
выступать любой профиль или любая заданная пользователем замкнутая полилиния.
Кромку профиля можно использовать для создания угла уникальной формы, когда
механизм построения простого углового соединения не дает нужного результата.

Переопределение каркасов и импостов навесной стены | 1645

ПРИМЕЧАНИЕ

Соседние заполнения не обрезаются и не расширяются при подгонке

под новую границу. Чтобы настроить заполнение, следует изменить ширину границы
каркаса. Более подробную информацию см. в разделе

Определение каркаса

навесной стены через его ширину и глубину

на стр. 1581.

Переопределение профиля кромки

Вычертите замкнутую полилинию в том месте, где хотите иметь ее
изображение в навесной стене.

ПРИМЕЧАНИЕ

Для получения оптимальных результатов

рекомендуется вычерчивать полилинию на виде "План".

Выберите навесную стену, для которой хотите создать переопределение
профиля кромки импоста или каркаса.

Укажите режим редактирования навесной стены:

то...

Если требуется отредактиро-
вать...

щелкните на вкладке "Навесная

стена"

➤

панели "Редактирова-

данный экземпляр навесной стены,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

щелкните на вкладке "Навесная

стена"

➤

панели "Редактирова-

стиль навесной стены,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"Пра-

1646 | Глава 21 Навесные стены

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Каркас/импост"

➤

"Добавить профиль".

Выберите вертикальную кромку импоста или каркаса.

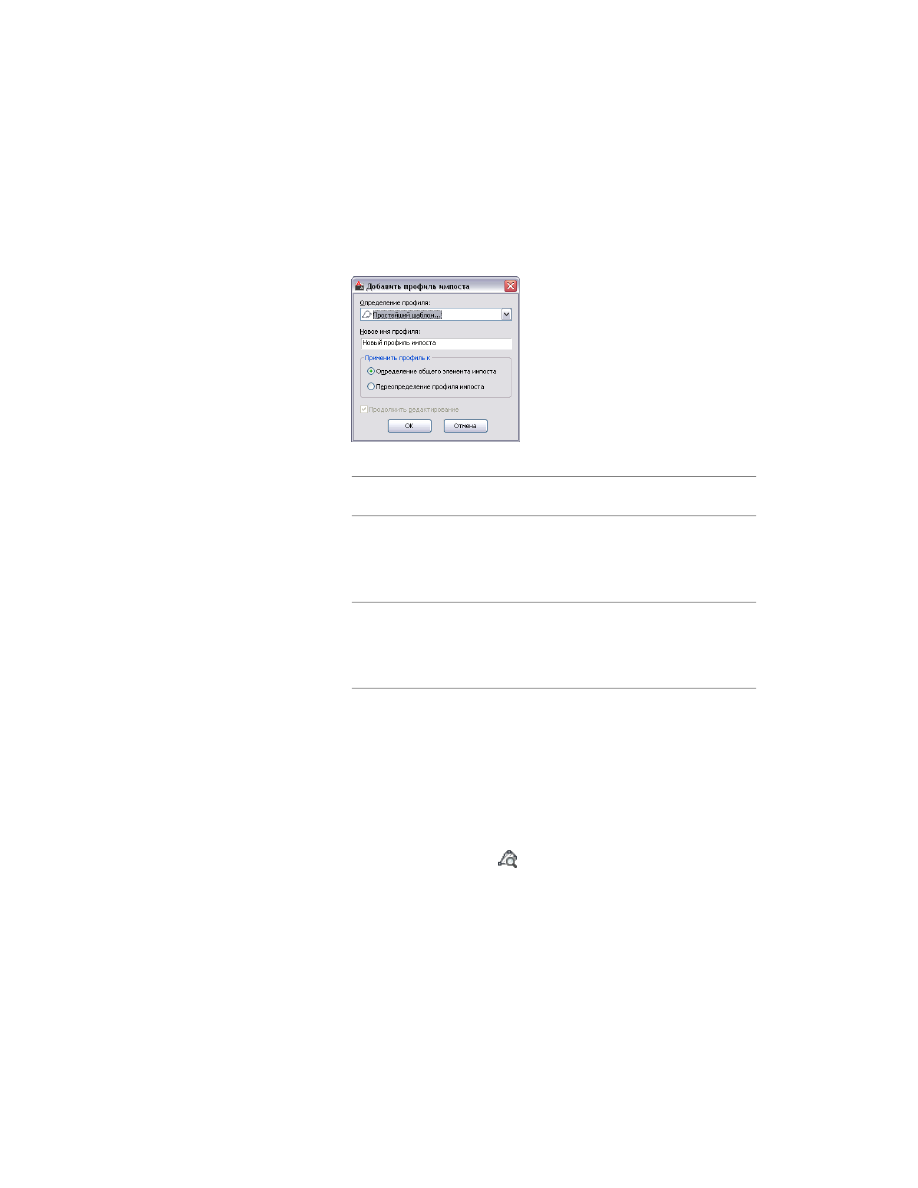

Выберите профиль для переопределения.

то...

Если требуется создать профиль
кромки...

выберите в качестве "Определения
профиля" "Начать из наброска" и

на основе полилинии, вычерченной
на шаге 1

введите имя в качестве "Нового
имени профиля".

выберите существующий профиль
в качестве "Определения профиля"

на основе профиля, имеющегося в
чертеже

и нажмите "Продолжить редактиро-
вание".

Выберите, применять ли профиль к совместно используемому
определению элемента кромки или использовать его в качестве
переопределения профиля кромки.

Нажмите "ОК".

Активизируется режим контекстного редактирования, что позволяет
редактировать профиль.

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Профиль"

➤

"Показать"

Переопределение каркасов и импостов навесной стены | 1647

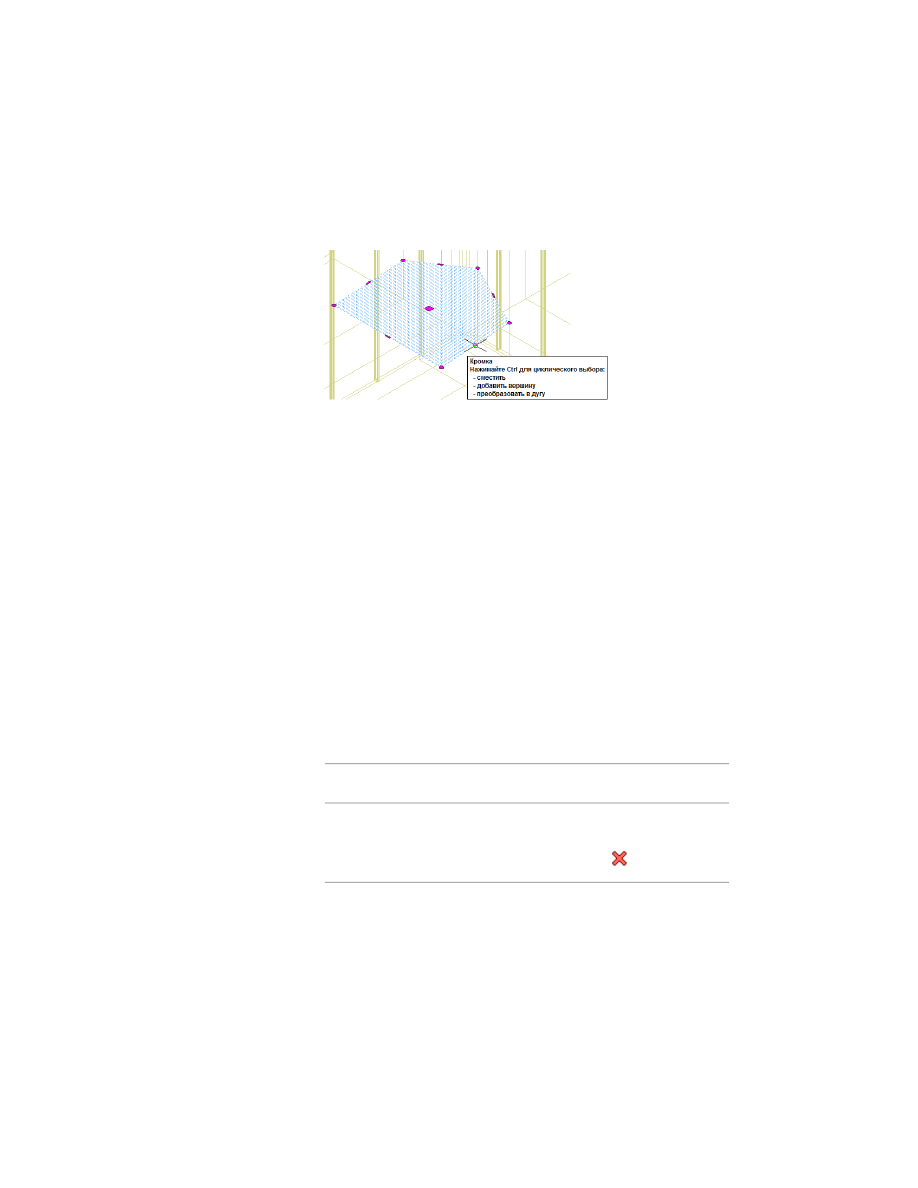

Выберите профиль и отредактируйте его с помощью ручек "Кромка" и
"Вершина" и команд на вкладке "Редактирование по месту" или
выбирайте команды из контекстного меню.

Ручка "Кромка" имеет три режима редактирования: "Смещение",
"Добавление вершины" и "Преобразовать в дугу". Стандартным режимом
является "Cмещение", выбранная кромка при этом смещается в
направлении, перпендикулярном самой кромке в средней точке. В
зависимости от формы профиля и изменяемой кромки производится
удлинение или обрезка соседних линий и, при необходимости,
добавление новых линий.

Добавление вершины к выбранной кромке и создание новой кромки
производится в режиме редактирования "Добавить вершину". Если
выбранная кромка является дугой, то новая кромка также будет
представлять собой дугу.

В режиме "Преобразовать в дугу" производится преобразование
выбранной кромки в дугу с вытягиванием средней точки. Ручка
"Кромка" для дуги имеет также режим "Растяжение", в котором можно
выполнять растяжение в средней точке кромки после ее преобразования
в дугу.

Сохранить или не сохранять изменения, внесенные в сетку навесной
стены:

то...

Если требуется выйти из сеанса
контекстного редактирования...

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

без сохранения внесенных измене-
ний,

1648 | Глава 21 Навесные стены

то...

Если требуется выйти из сеанса
контекстного редактирования...

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

после сохранения изменений,

Контекстное редактирование профилей кромок в навесных
стенах

Данная процедура служит для редактирования кромок профилей в контекстном
режиме. При контекстном редактировании можно редактировать навесную стену
непосредственно в зоне чертежа, интерактивным способом, с последующим
сохранением изменений в определении профиля.

Выберите навесную стену, имеющую профиль кромки, который
требуется отредактировать в контекстном режиме.

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Каркас/импост"

➤

"Редактировать профиль".

Данная команда доступна при условии, что в навесной стене имеются
кромки, построенные на основе профиля.

ПРИМЕЧАНИЕ

Если профиль нарисован не по размеру, его

необходимо преобразовать для того, чтобы начать сеанс контекстного
редактирования. Если будет предложено преобразовать профиль к
фактическому размеру, нажмите "Да".

Выберите границу, которую требуется отредактировать.

ПРИМЕЧАНИЕ

Открыт сеанс контекстного редактирования.

Временный редактируемый профиль окрашен светло-синей
штриховкой, ручки регулировки окрашены в пурпурный цвет, цвета
всех остальных объектов в чертеже приглушены. Следует заметить,
что в режиме сеанса контекстного редактирования ограничивается
доступ к редактированию в чертеже с помощью других команд. Перед
работой с другими объектами необходимо завершить сеанс
контекстного редактирования.

Переопределение каркасов и импостов навесной стены | 1649

Редактирование профиля.

то...

Если требуется …

перемещайте ручки.
Ручка "Кромка" имеет три режима
редактирования: "Смещение", "До-

редактировать профиль с помощью
ручек,

бавить вершину" и "Преобразовать
в дугу". Стандартным режимом явля-
ется "Cмещение", выбранная кромка
при этом смещается в направлении,
перпендикулярном самой кромке
в средней точке. В зависимости от
формы профиля и изменяемой
кромки производится удлинение
или обрезка соседних линий и, при
необходимости, добавление новых
линий.
Добавление вершины к выбранной
кромке и создание новой кромки
производится в режиме редактиро-
вания "Добавить вершину". Если
выбранная кромка является дугой,
то новая кромка также будет пред-
ставлять собой дугу.
В режиме "Преобразовать в дугу"
производится преобразование вы-
бранной кромки в дугу с вытягива-
нием средней точки. Для ручки
кромки дуги имеется режим "Растя-
нуть", который позволяет растянуть
середину границы после преобразо-
вания границы в дугу.

выберите ручку "Кромка" и нажмите

CTRL

, чтобы переключиться в режим

добавить в профиль вершину,

редактирования "Добавить верши-
ну".
Кроме того, можно щелкнуть на
вкладке "Редактирование по ме-

сту"

➤

панели "Профиль"

➤

"Доба-

вить вершину"

1650 | Глава 21 Навесные стены

то...

Если требуется …

Переместите границу в требуемое
положение и нажмите на нее, или
введите значение и нажмите

ENTER

для вершины, которую требуется
удалить, выберите ручку "Вершина"

удалить вершину из профиля,

и нажмите

CTRL

, чтобы переключить-

ся в режим редактирования "Уда-
лить".
Альтернативный вариант: щелкните
на вкладке "Редактирование по ме-

сту"

➤

панели "Профиль"

➤

"Уда-

лить вершину"

Переместите курсор в сторону от
выбранной вершины и нажмите.

выберите профиль, нажмите правую
кнопку мыши и выберите "Добавить
очертание".
Альтернативный вариант: щелкните
на вкладке "Редактирование по ме-

добавить очертание в профиль,

сту"

➤

панели "Профиль"

➤

"Доба-

вить очертание"

Далее выберите замкнутую полили-
нию, сплайн, эллипс или круг в каче-
стве дополнительного очертания.
Укажите, требуется ли удалять исход-
ную линию, и нажмите

Enter

выберите профиль, нажмите правую
кнопку мыши и выберите "Удалить
очертание".
Альтернативный вариант: щелкните
на вкладке "Редактирование по ме-

удалить очертание из профиля,

сту"

➤

панели "Профиль"

➤

"Уда-

лить очертание"

Выберите очертание, которое хоти-
те удалить.

Переопределение каркасов и импостов навесной стены | 1651

то...

Если требуется …

ПРИМЕЧАНИЕ

Нельзя удалить

последнее очертание из профи-
ля.

выберите профиль, нажмите правую
кнопку мыши и выберите "Заменить
очертание".
Альтернативный вариант: щелкните
на вкладке "Редактирование по ме-

заменить очертание в профиле,

сту"

➤

панели "Профиль"

➤

"Заме-

нить очертание"

Выберите в качестве замены для
очертания замкнутую полилинию,
сплайн, эллипс или круг. Укажите,
надо ли стереть исходную рабочую
линию, и нажмите

ENTER

Сохранение изменений в профиле. :

то...

Если требуется …

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

изменить имеющееся определение
профиля с целью отразить новую
форму,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

создать новое определение профи-
ля с созданной формой,

ка"

➤

"Сохранить как"

. Затем

введите имя для нового профиля и
нажмите "ОК". Сеанс контекстного
редактирования закрывается, новое
определение профиля появляется
в "Диспетчере стилей".

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

отказаться от всех изменений про-
филя и вернуться в предыдущей
форме,

1652 | Глава 21 Навесные стены

Контекстное редактирование импостов и каркасов навесной
стены

Данная процедура предназначена для того, чтобы редактировать импосты и каркасы
в режиме контекстного редактирования с помощью ручки "Редактировать сетку". В
режиме контекстного редактирования можно редактировать пролеты, колонны или
вложенные сетки навесной стены непосредственно на чертеже, интерактивным
способом, а затем сохранить изменения в навесной стене или стиле навесной стены.

Выберите навесную стену, в которой требуется отредактировать каркасы
или импосты в режиме контекстного редактирования.

Укажите режим редактирования навесной стены.

то...

Если требуется отредактиро-
вать...

щелкните на вкладке "Навесная

стена"

➤

панели "Редактирова-

данный экземпляр навесной стены,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

щелкните на вкладке "Навесная

стена"

➤

панели "Редактирова-

стиль навесной стены,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"Пра-

вила проектирования из стиля".

Выберите ручку "Редактировать сетку".

Введите

(назначение каркаса и импоста) и нажмите ENTER.

ПРИМЕЧАНИЕ

Открыт сеанс контекстного редактирования. Это видно

Выберите пролет, колонну или вложенную сетку для изменения
назначения каркаса и импоста и нажмите

ENTER

Переопределение каркасов и импостов навесной стены | 1653

Чтобы выбрать несколько пролетов, колонн или вложенных сеток,
нажмите CTRL.

На экран выводится таблица "Изменение назначения каркаса/импоста".

Для выбранной сетки выберите определение каркаса.

то…

Если требуется…

выберите определение каркаса и нажмите
"ОК.

редактировать каркас
выбранной сетки,

для опции "Расположение каркаса" выберите
"Сверху", "Снизу", "Слева" или "Справа" и на-
жмите "ОК".

указать положение карка-
са в выбранной сетке,

нажмите

Более подробную информацию см. в разделе

Добавление в навесную стену нового назначе-
ния для каркаса

на стр. 1610.

создать новое определе-
ние каркаса и назначить
его выбранной сетке,

Выберите определение импоста для выбранной сетки.

то…

Если требуется…

выберите определение импоста и нажмите
"ОК".

редактировать импост
выбранной сетки,

нажмите

и заполните таблицу "Правила

проектирования".
Более подробную информацию см. в разделе

Добавление нового назначения для импоста
в стиль навесной стены

на стр. 1614.

создать новое определе-
ние импоста и назначить
его выбранной сетке,

Нажмите ENTER.

1654 | Глава 21 Навесные стены

Переопределение делений навесной стены

Сетка навесной стены состоит из одного или нескольких делений, определяющих
способ секционирования навесной стены. Деления могут иметь вертикальное или
горизонтальное направление, а также могут быть вложены одно в другое. Более
подробную информацию о делениях навесной стены см. в разделе

Определение

делений для сеток навесной стены

на стр. 1559.

Можно переопределить деления в навесной стене, изменяя тем самым сетку навесной
стены.

Создание переопределения деления

Данная процедура предназначена для того, чтобы создать переопределение деления
в навесной стене.

ПРИМЕЧАНИЕ

Чтобы иметь возможность заменить деление навесной стены,

необходимо заранее создать новое определение деления в стиле навесной стены.
Информацию о делениях навесной стены см. в разделе

Определение делений для

сеток навесной стены

на стр. 1559.

Выберите навесную стену, для которой хотите создать переопределение
деления.

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Секция"

➤

"Переопределить назначение".

Выберите кромку навесной стены, чтобы установить, для какого деления
(горизонтального или вертикального) выполняется переопределение.

Например, если требуется переопределить первичное горизонтальное
деление, можно выбрать нижний горизонтальный каркас навесной
стены.

Переопределение делений навесной стены | 1655

СОВЕТ

В диалоговом окне "Переопределение назначения деления"

указывается, какой тип ручки и какое деление сетки выбрано
пользователем; например, "Выбранная вложенная сетка: Вторичная
сетка, определения элементов деления: 3 вертикальные ячейки". Если
случайно выбрано неверное деление, нажмите "Отменить" и выберите
сетку заново.

Выберите соответствующее переопределение деления и нажмите "OK".

Укажите, где следует сохранить переопределение навесной стены:

то...

Если требуется сохранить пере-
определение...

никакие дальнейшие шаги не требу-
ются. Переопределение будет сохра-

только в конкретной навесной сте-
не,

нено в навесной стене. Информа-
цию об удалении переопределения
из навесной стены см. в разделе

Удаление переопределений навес-
ной стены

на стр. 1662.

щелкните на вкладке "Навесная

стена"

➤

панели "Редактирова-

в стиле навесной стены,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

Если требуется сохранить переопределение в стиле навесных стен, снова
выберите навесную стену и щелкните на вкладке "Навесная
стена"

➤

панели "Редактирование"

➤

раскрывающемся списке "Правила

1656 | Глава 21 Навесные стены

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 4
