проектирования"

➤

"Сохранить в стиле". Затем укажите, в каком стиле

навесных стен требуется сохранить переопределение.

то...

Если требуется сохранить пере-
определение...

выберите "Перенести переопреде-
ления деления в стиль" и нажмите
"OK".

ПРИМЕЧАНИЕ

Если создано

только переопределение кром-
ки профиля, то активен только
флажок "Перенести переопреде-
ления деления в стиль". Если
были выполнены и другие пере-
определения (например, объ-
единение ячеек либо переопре-
деление кромок), то соответству-
ющие им флажки также доступ-
ны. Если требуется сохранить в
стиле эти переопределения то-
же, установите флажки и для
них.

в текущем стиле навесной стены ,

выберите "Перенести переопреде-
ления деления в стиль" и нажмите

в новом стиле навесной стены,

"Новый". Далее введите имя нового
стиля навесной стены и нажмите
"OK".

Переопределение делений навесной стены | 1657

то...

Если требуется сохранить пере-
определение...

ПРИМЕЧАНИЕ

Если создано

только переопределение профи-
ля кромки, то активен только
флажок "Перенести переопреде-
ления деления кромки в стиль".
Если были выполнены и другие
переопределения (например,
объединение ячеек либо перео-
пределение кромок), то соответ-
ствующие им флажки также до-
ступны. Если требуется сохра-
нить в стиле эти переопределе-
ния тоже, установите флажки и
для них.

ПРИМЕЧАНИЕ

Если переопределение в стиле сохранять не требуется,

щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Правила проектирования из стиля".

Переопределения остаются в навесной стене, откуда их можно
удалить, как описано в

Удаление переопределений навесной стены

на стр. 1662, однако они не сохраняются в стиле навесной стены.

Контекстное редактирование секций навесной стены

Данная процедура предназначена для того, чтобы редактировать секции в
контекстном режиме с помощью ручки "Редактировать сетку". Путем контекстного
редактирования можно отредактировать навесную стену непосредственно на чертеже,
интерактивным способом, а затем сохранить изменения в навесной стене или стиле
навесной стены. Более подробную информацию см. в разделе

Деление сеток навесной

стены

на стр. 1560.

Выберите навесную стену, в которой требуется отредактировать секции
в режиме контекстного редактирования.

1658 | Глава 21 Навесные стены

Укажите режим редактирования навесной стены.

то...

Если требуется отредактиро-
вать...

щелкните на вкладке "Навесная

стена"

➤

панели "Редактирова-

данный экземпляр навесной стены,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

щелкните на вкладке "Навесная

стена"

➤

панели "Редактирова-

стиль навесной стены,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"Пра-

вила проектирования из стиля".

Выберите ручку "Редактировать сетку".

Введите

(деление по месту) и нажмите ENTER.

Просмотр ручек контекстного редактирования первичной секции

ПРИМЕЧАНИЕ

Открыт сеанс контекстного редактирования. Это видно

по потускневшей окраске всех объектов на чертеже, а также по тому,
что на экран выводятся различные ручки, поступающие в
распоряжение пользователя. Следует заметить, что в режиме сеанса
контекстного редактирования ограничивается доступ к
редактированию в чертеже с помощью других команд. Перед работой
с другими объектами необходимо завершить сеанс контекстного
редактирования.

Переопределение делений навесной стены | 1659

Просмотр ручек контекстного редактирования для добавления и удаления пролетов

Отредактируйте деление.

то...

Если требуется …

нажмите ручку "Добавить планиро-
вочный элемент".

добавить пролет в сетку,

нажмите ручку "Удалить планиро-
вочный элемент".

удалить из сетки планировочный
элемент,

выберите ручку "Смещение от нача-
ла" и переместите ее в соответству-
ющее положение.

изменить смещение от начала сетки,

выберите ручку "Смещение от кон-
ца" и переместите ее в соответству-
ющее положение.

изменить смещение от конца сетки,

нажмите ручку "Автоподстройка
расстояния между планировочными

изменить расстояние между плани-
ровочными элементами,

элементами сетки" и переместите
ее в соответствующее положение.

щелкните на вкладке "Редактирова-

ние по месту"

➤

панели "Сек-

вручную отредактировать сетку,

ция"

➤

"Преобразовать в ручное"

. Можно вручную добавлять и

удалять линии сеток, изменять зна-
чения смещения и изменять распо-
ложение отдельных линий сетки.

1660 | Глава 21 Навесные стены

то...

Если требуется …

выберите ручку "Установить норму
фиксированного размера ячейки"

использовать для редактирования
размеров ячейки электронную та-
блицу,

и отредактируйте значения в табли-
це.

Сохранить или не сохранить изменения, внесенные в сетку навесной
стены:

то...

Если требуется …

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

сохранить изменения,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

отменить все изменения,

В диалоговом окне "Сохранение изменений" укажите, для какого деления
сохранять изменения:

то...

Если требуется …

убедитесь в том, что для опции "Со-
хранить изменения в имеющемся

сохранить изменения, внесенные в
стиль, в текущем делении навесной
стены,

делении" выбрано текущее деление,
и нажмите "Сохранить". Изменения
вносятся в стиль и с этих пор будут
влиять на все навесные стены дан-
ного стиля в чертеже.

выберите "Новый", введите имя для
переопределения нового деления

создать переопределение для стиля,
сохранив изменения, сделанные в
новом делении навесной стены,

и нажмите "OK". Нажмите "Сохра-
нить". Изменения сохраняются в
качестве переопределения стиля и
влияют только на те навесные сте-
ны, к которым применяется перео-
пределение.

Переопределение делений навесной стены | 1661

Удаление переопределений навесной стены

Данная процедура предназначена для того, чтобы удалить переопределения навесной
стены либо из навесной стены, либо из стиля навесной стены.

Выберите навесную стену.

то...

Если требуется удалить перео-
пределение...

разверните раздел "Дополнительно"
в палитре свойств и щелкните "Пе-
реопределения".

из навесной стены,

щелкните на вкладке "Навесная

стена"

➤

панели "Общие"

➤

раскры-

из стиля навесной стены,

вающемся списке "Редактировать

стиль"

➤

"Редактировать стиль".За-

тем перейдите на вкладку "Перео-
пределения".

Выберите переопределение из списка и нажмите "Удалить".

Нажмите "ОК".

Изменение определений элементов для стилей
навесной стены

Данная процедура предназначена для того, чтобы изменять элементы, уже имеющиеся
в стиле навесной стены. Навесная стена состоит из таких элементов, как деление,
заполнение, каркас и импост; все они определяются в правилах проектирования
стиля навесной стены.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены, который хотите изменить.

Раскройте вкладку "Правила проектирования".

В левой секции окна нажмите "Определения элементов".

На экран выводится список типов элементов.

1662 | Глава 21 Навесные стены

Список определений элементов

Укажите, какой тип элементов надо отредактировать.

то...

Если требуется изменить ...

в списке "Определения элементов"
выберите "Деления" . В правой сек-

определение элемента,

ции окна выберите определение
деления, которое хотите изменить,
и отредактируйте его, как описано
в

Определение делений для сеток

навесной стены

на стр. 1559.

в списке "Определения элементов"
выберите "Заполнения". В правой

определение заполнения,

секции окна выберите определение
заполнения, которое хотите изме-
нить, и отредактируйте его, как
описано в

Определение заполнений

для ячеек навесной стены

на стр.

1573.

в списке "Определения" элементов
нажмите "Каркасы". В правой секции

определение каркаса,

окна выберите определение карка-
са, которое хотите изменить, и отре-
дактируйте его, как описано в

Изменение определений элементов для стилей навесной стены | 1663

то...

Если требуется изменить ...

Определение каркасов навесной
стены

на стр. 1580.

в списке "Определения элементов"
нажмите "Импосты". В правой сек-

определение импоста,

ции окна выберите определение
импоста, которое хотите изменить,
и отредактируйте его, как описано
в

Определение импостов навесной

стены

на стр. 1587.

Дважды нажмите "OK".

Редактирование навесных стен

Большинство установочных параметров, относящихся к навесной стене, определено
в стиле навесной стены. К ним относятся деления, заполнения, каркасы и импосты.
Об изменении стиля навесной стены см.

Стили навесных стен

на стр. 1553.

Другие изменения можно вносить напрямую в отдельные навесные стены. Эти
изменения влияют только на ту навесную стену, которая выбрана пользователем:

■

Размеры навесной стены

■

Параметры линии крыши и подошвы

■

Параметры вырезающих элементов

■

Параметры подчистки

Методы редактирования навесных стен

AutoCAD Architecture предоставляет несколько методов редактирования навесных
стен:

■

Навесные стены можно редактировать непосредственно с помощью ручек для
изменения размеров, базовой высоты, местоположения и других физических
характеристик.

■

Непосредственно редактировать навесные стены можно, пользуясь ручками
"Редактирование сетки" для делений, ячеек, каркасов и импостов. Более подробную
информацию см. в разделах

Контекстное редактирование секций навесной стены

1664 | Глава 21 Навесные стены

на стр. 1658,

Контекстное редактирование профилей кромок в навесных стенах

на

стр. 1649 и

Переопределение заполнений навесной стены

на стр. 1630.

■

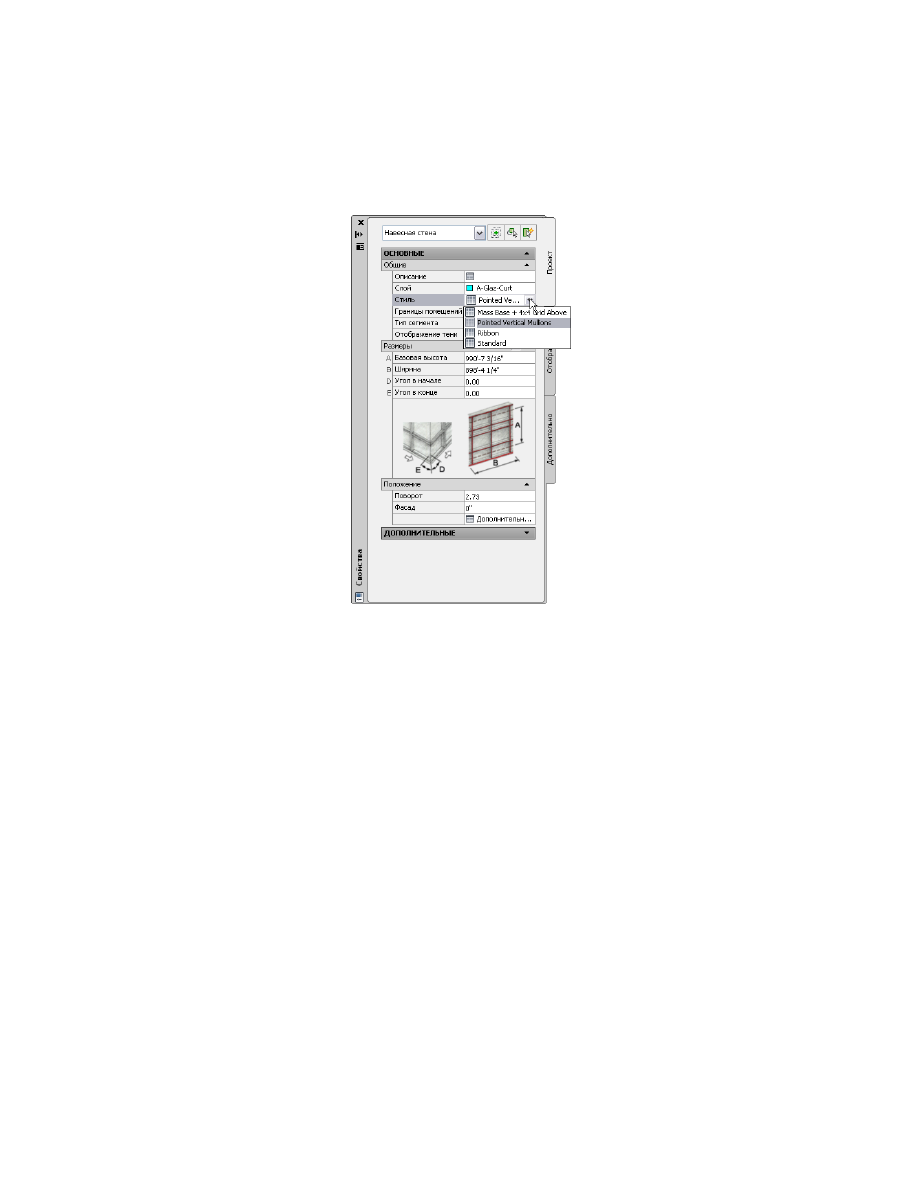

Можно изменить параметры навесной стены в палитре свойств. Вкладку
"Отображение" палитры свойств также можно использовать для изменения
графических свойств экранного компонента выбранного объекта в текущем
экранном представлении. Более подробную информацию см. в разделе

Использование палитры свойств для изменения графических свойств

на стр. 849.

■

Можно выбирать команды редактирования из контекстного меню для выбранной
навесной стены.

■

В ходе редактирования с помощью ручек изменения размера или угла функция
"Динамического ввода" позволяет вместо перемещения ручки вводить точное
значение. Если данная функция активна (нажата кнопка DYN в строке состояния
приложения), то при выборе ручки появляется текстовое поле для ввода
требуемого значения соответствующего размера или угла. Более подробно см. в
разделе "Использование функции Динамического ввода" в справочной системе
AutoCAD.

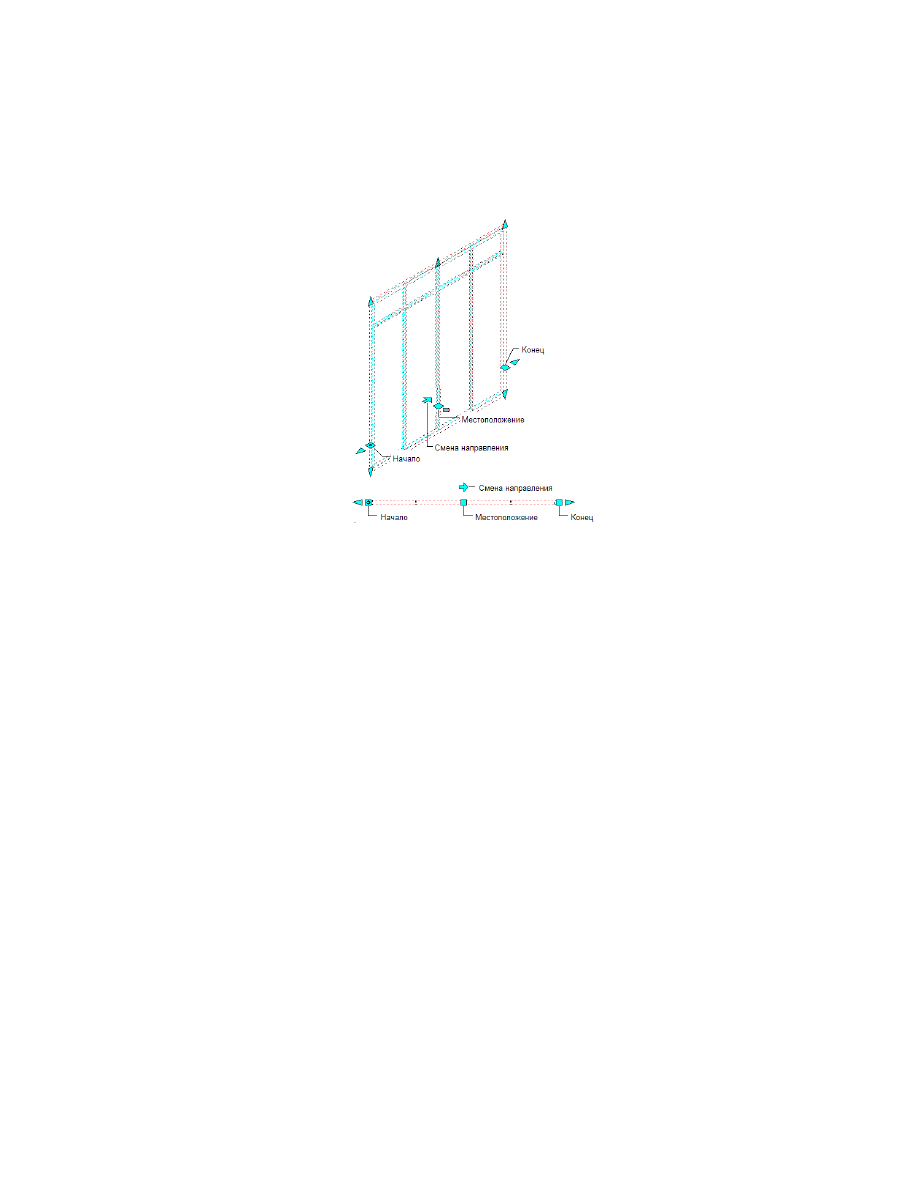

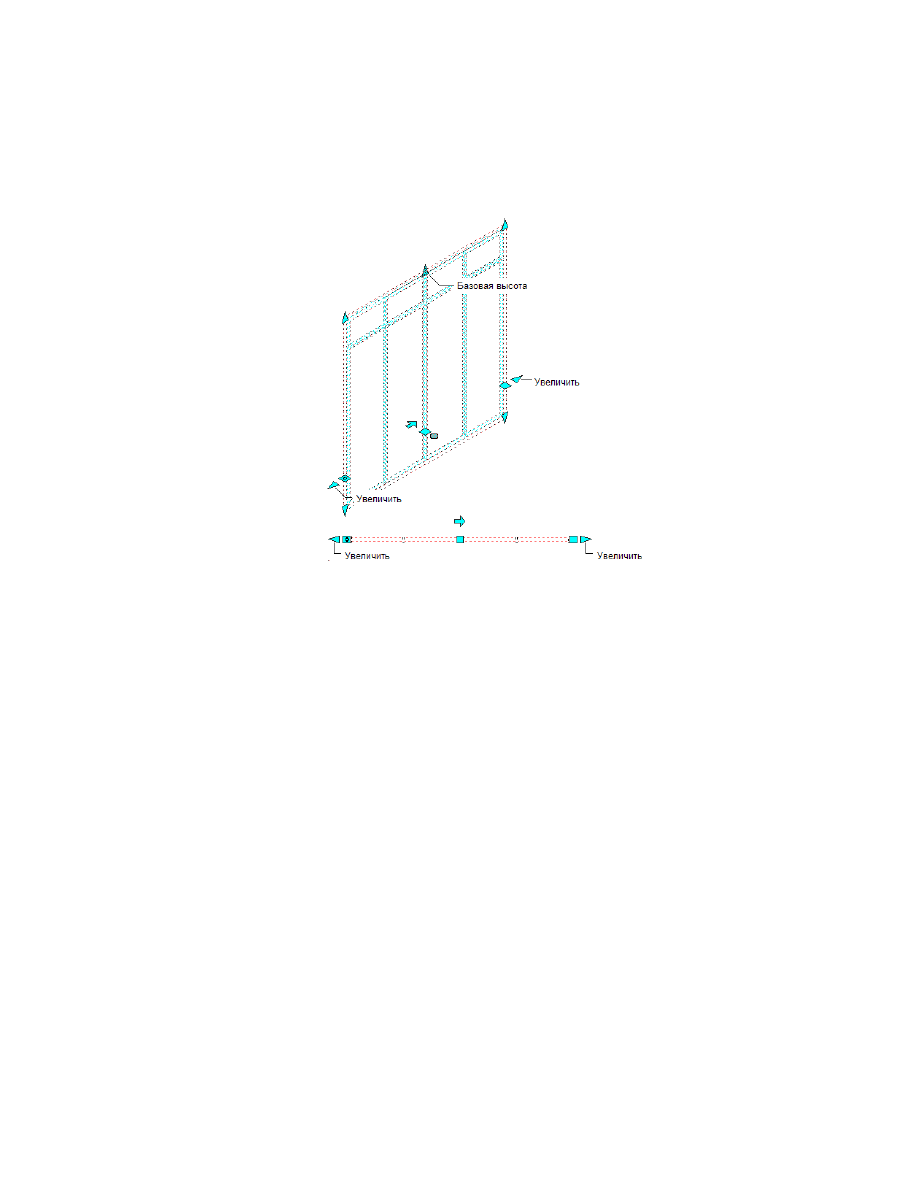

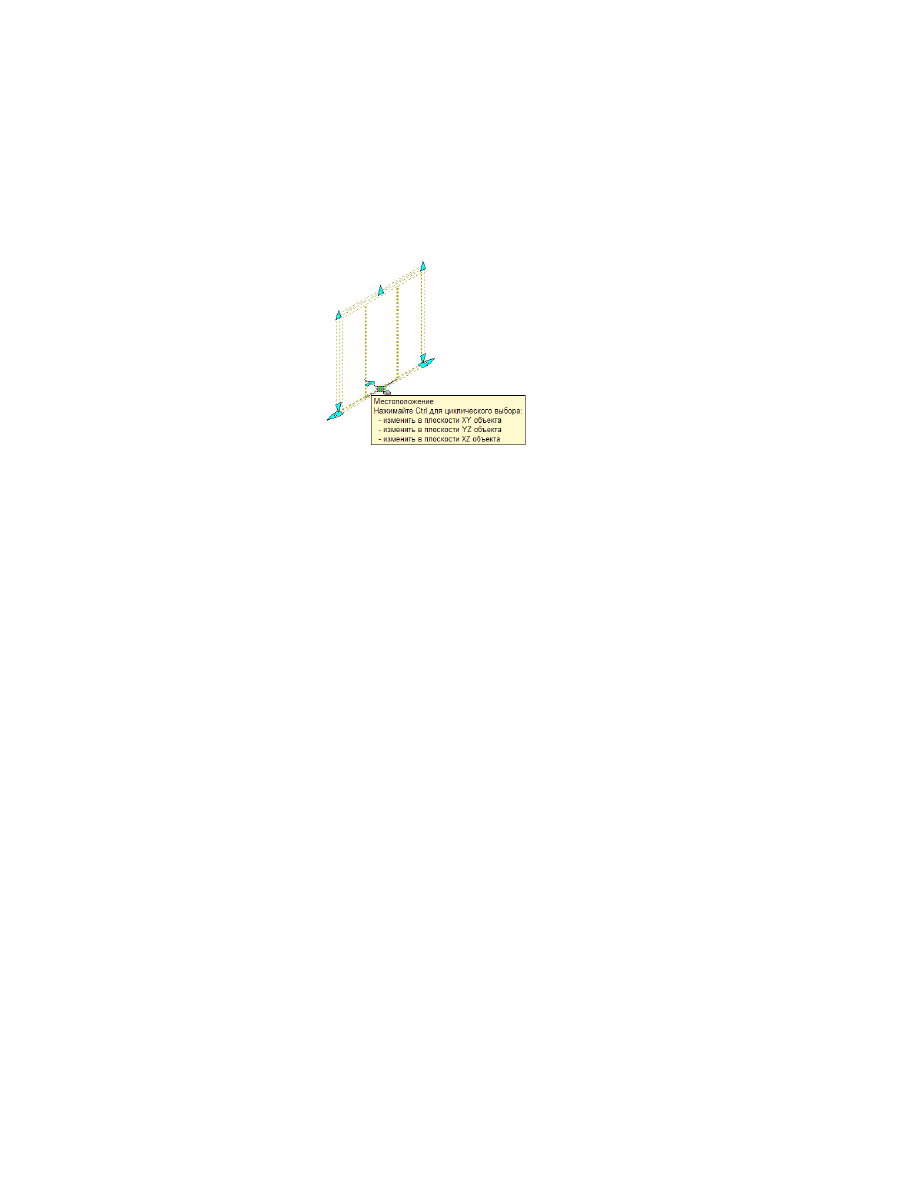

Редактирование навесных стен с помощью ручек

Имеется несколько различных ручек изменения параметров навесных стен. Состав
манипуляторов, появляющихся в текущем чертеже при выборе навесной стены,
зависит от правил проектирования навесной стены. Более подробную информацию
см. в разделе

Стили навесных стен

на стр. 1553.

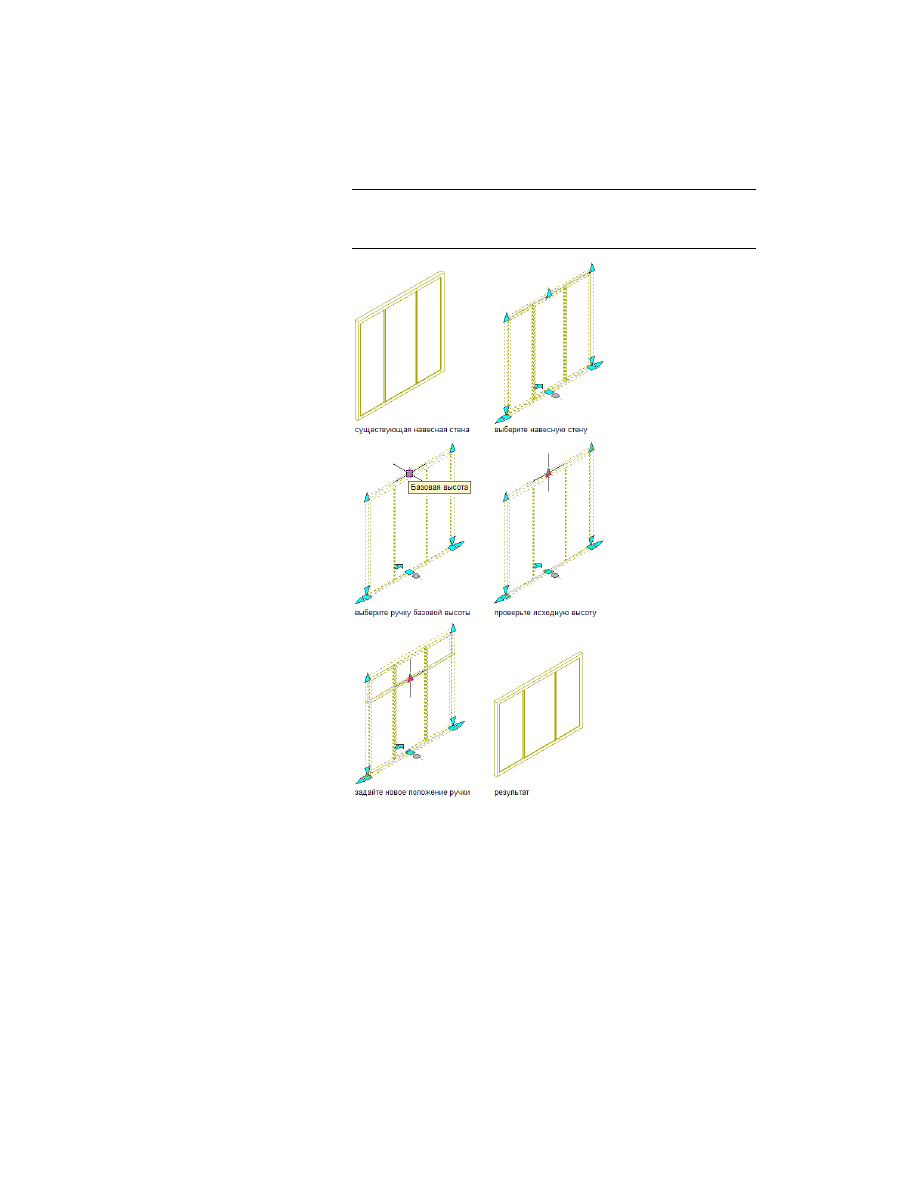

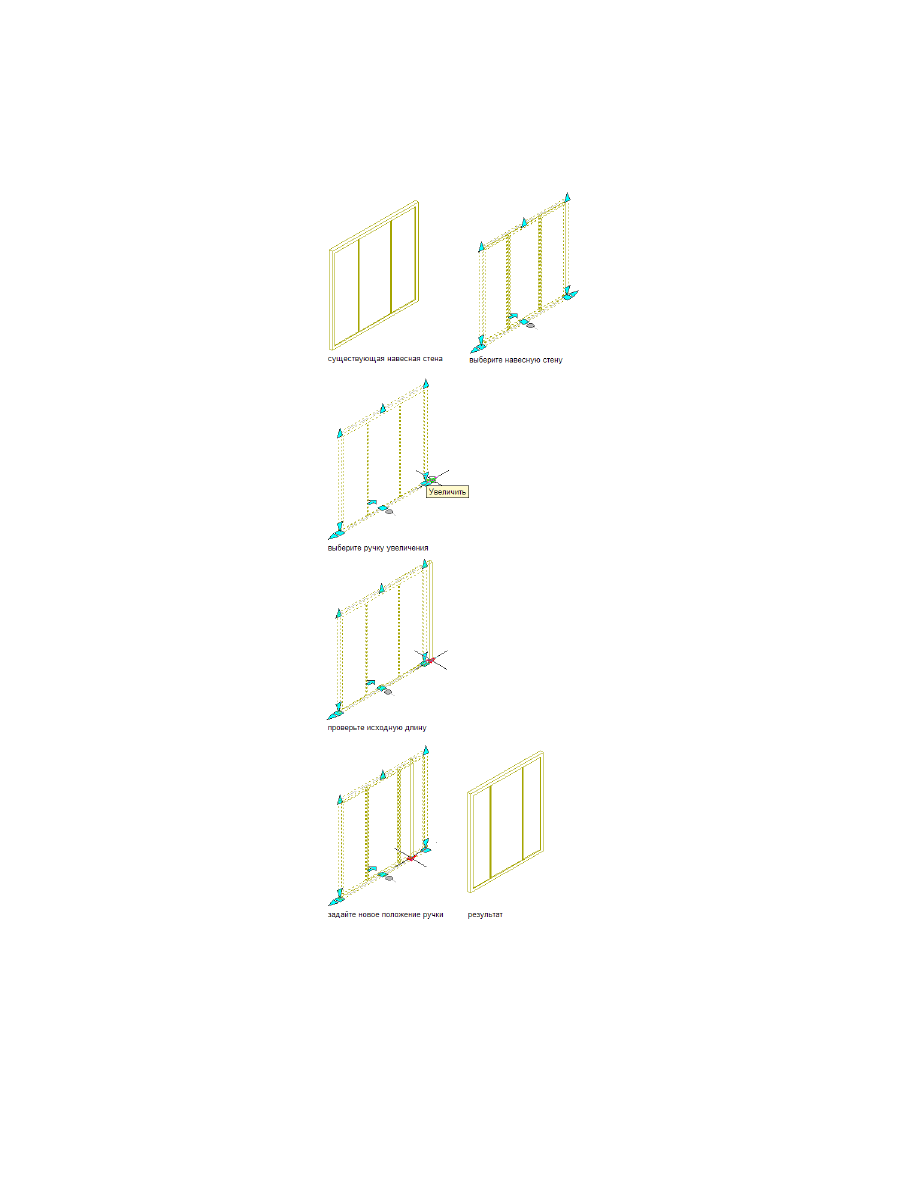

Редактирование размеров навесной стены

Данная процедура предназначена для изменения размеров навесной стены.

Выберите навесную стену.

Выберите ручку изменения размера, который хотите изменить.

Можно изменить значения длины, линии крыши, подошвы и базовой
высоты навесной стены.

Редактирование навесных стен с помощью ручек | 1665

Ручки "Удлинение навесной стены" и "Базовая высота"

Введите значение размера и нажмите

ENTER

или перемещайте ручку до

тех пор, пока на экране не появится то значение размера, которое вам
нужно.

Изменение положения или координат навесной стены

Данная процедура предназначена для того, чтобы изменить положение или
координаты навесной стены с помощью ручек.

Выберите навесную стену.

Выберите соответствующую ручку для изменения положения навесной
стены, ее начальной точки или ее конечной точки.

1666 | Глава 21 Навесные стены

Ручки "Начало навесной стены", "Конец", "Местоположение" и "Смена направления"

На виде "Модель" ручка "Местоположение" имеет три возможных
режима редактирования: "Редактирование в плоскости XY объекта",
"Редактирование в плоскости YZ объекта" и "Редактирование в
плоскости ZX объекта". Для циклической смены режимов нажимайте

CTRL

, пока не будет достигнут нужный режим. Режимом редактирования

по умолчанию является режим для плоскости

. На виде "План"

возможности перемещения ручки "Местоположение" ограничены одной
плоскостью.

Переместите навесную стену в требуемое место и нажмите на ней левую
кнопку мыши, либо введите значение и нажмите

ENTER

Если требуется ввести конкретное значение для второго направления
в любом режиме редактирования (например, для направления

при

редактировании по плоскости

), нажмите

TAB

для циклического

переключения на другое направление.

Можно также заблокировать перемещение навесной стены в конкретном
направлении. Если значение для любого из направлений изменения
размера вводится в режиме текущего редактирования с последующим
нажатием

TAB

, возможности перемещения навесной стены

ограничиваются другим направлением изменения размера. Например,
при редактировании на плоскости

можно ввести значение размера

и затем нажать

TAB

. Размер по оси

фиксируется на данном значении,

Редактирование навесных стен с помощью ручек | 1667

а перемещение навесной стены становится возможным только в
направлении размера

Ручка "Местоположение" навесной стены

Чтобы отключить ручки, нажмите правую кнопку мыши и выберите
"Отменить выбор".

Изменение базовой высоты навесной стены

Данная процедура предназначена для изменения базовой высоты навесной стены с
помощью ручек.

Выберите навесную стену.

Выберите ручку "Базовая высота"; перемещайте ручку, пока на экране
не появится требуемое значение высоты, и один раз нажмите на левую
кнопку мыши.

1668 | Глава 21 Навесные стены

После того, как ручка выбрана, можно также ввести новое значение
длины навесной стены.

Изменение радиуса навесной стены

Данная процедура предназначена для изменения радиуса дуговой навесной стены с
помощью ручек.

Выберите навесную стену.

Выберите ручку "Радиус дуги"; перемещайте ручку, пока на экране не
появится требуемое значение радиуса, и один раз нажмите на левую
кнопку мыши.

ПРИМЕЧАНИЕ

По мере перемещения ручки исходное значение

радиуса отображается вместе с новым значением, и указывается
разность между двумя этими значениями.

После того, как ручка выбрана, можно также ввести новое значение
для радиуса навесной стены.

Изменение направления навесной стены на обратное

Данная процедура предназначена для того, чтобы изменить направление, в котором
прорисована навесная стена, на обратное, для чего меняются местами начальная и
конечная точки навесной стены.

Навесные стены создаются на чертеже от начальной заданной точки к последней
точке. Очередность начала и конца влияет на некоторые команды и свойства.

Редактирование навесных стен с помощью ручек | 1673

Чтобы определить направление, в котором прорисована навесная стена, выберите
навесную стену. Ручка "Смена направления" имеет форму стрелки и указывает
направление, в котором прорисована навесная стена.

Выберите навесную стену, для которой хотите изменить направление
на обратное.

Выберите ручку "Смена направления".

Направление стены меняется на обратное, ручки "Начало" и "Конец"
меняются местами.

Выбор другого стиля навесной стены

Данная процедура предназначена для того, чтобы выбрать другой стиль навесной
стены из палитры свойств.

Дважды нажмите левую кнопку мыши на навесной стене, стиль которой
требуется изменить.

Можно выбрать несколько навесных стен и за один раз изменить стиль
для всех стен.

Прокрутите палитру свойств до подкатегории "Общие".

1674 | Глава 21 Навесные стены

Выберите другой стиль.

Применение свойств существующей навесной стены

Данная процедура предназначена для того, чтобы применить свойства инструмента
навесной стены к одной или нескольким существующим навесным стенам. Свойства
включают в себя стиль навесной стены и любые другие установочные параметры,
специфицированные в выбранном инструменте.

Откройте требуемую палитру инструментов

При необходимости прокрутите палитру, пока не появится нужный
инструмент.

Щелкните правой кнопкой на инструменте навесной стены и выберите
"Применить свойства инструмента"

➤

"Навесная стена".

Выберите навесную стену (стены) и нажмите

ENTER

Свойства выбранных навесных стен приводятся в соответствие со
свойствами инструмента навесной стены.

Применение свойств существующей навесной стены | 1675

Изменение размеров навесной стены

Данная процедура предназначена для того, чтобы изменить размеры навесной стены
с помощью палитры свойств.

Дважды нажмите на навесной стене.

В палитре свойств разверните вкладку "Размеры".

Измените размер:

Описание

Размер

Высота навесной стены от базовой
линии

Базовая высота

Длина прямолинейной навесной
стены от начальной ручки на базо-
вой линии до конечной ручки

Длина

Радиус дуговой навесной стены от
начальной ручки на базовой линии
до конечной ручки

Радиус (только для дуговых навес-
ных стен)

Угол соединений между всеми запол-
нениями и горизонтальными кром-

Угол в начале

ками (каркасов или импостов) в на-
чале навесной стены; подробнее об
угловых соединениях см. в

Угловые

соединения навесных стен

на стр.

1679.

Угол соединений между всеми запол-
нениями и горизонтальными кром-

Угол в конце

ками (каркасов или импостов) в
конце навесной стены.

Изменение свойств местоположения навесной стены

Данная процедура предназначена для того, чтобы изменить местоположение навесной
стены путем изменения значений координат точки вставки стены. Для навесной
стены определена также ориентация по отношению к координатам в МСК или
текущей ПСК. Например, если верх и низ навесной стены параллельны плоскости

, то ее нормаль параллельна оси

. Можно изменить ориентацию навесной стены,

1676 | Глава 21 Навесные стены

ориентируя ее нормаль вдоль другой оси. Можно также развернуть навесную стену
в той плоскости, в которой она лежит, изменив угол поворота.

Более подробные сведения о мировой системе координат (МСК) и пользовательской
системе координат (ПСК) приведены в разделе "Использование координат и систем
координат" в справочной системе AutoCAD.

Дважды нажмите на навесной стене, в которую требуется внести
изменения.

Разверните "Местоположение".

Нажмите "Дополнительная информация".

Укажите местоположение навесной стены.

то...

Если требуется …

введите новые координаты в поле
"Точка вставки".

переместить навесную стену,

сделайте так, чтобы нормаль стены
была параллельна оси

: во вкладке

расположить навесную стену в
плоскости

"Нормаль" введите

для Z и введите

для X и Y.

сделайте так, чтобы нормаль навес-
ной стены была параллельна оси

расположить навесную стену в
плоскости

во вкладке "Нормаль" введите

для

X и введите

для X и Z.

сделайте так, чтобы нормаль навес-
ной стены была параллельна оси

расположить навесную стену в
плоскости

во вкладке "Нормаль" введите

для

Y и введите

для X и Z.

введите новое значение "Угла пово-
рота".

изменить угол поворота навесной
стены,

Нажмите "ОК".

Добавление вырезающих элементов к навесной стене

Данная процедура предназначена для того, чтобы добавить в навесную стену
вырезающие элементы. В вырезающих элементах используется геометрия 3D-объектов
с целью создания пользовательских проемов или вырезов в навесных стенах. Можно

Добавление вырезающих элементов к навесной стене | 1677

указать, каким образом вырезающие элементы применяются к навесной стене:
добавляются к стене, удаляются из стены или игнорируются.

Можно указать, к чему применяются вырезающие элементы: к заполнению, каркасу
или импостам навесной стены.

Поместите объект в то место, где требуется задать параметры
вырезающих элементов.

Выберите навесную стену для добавления вырезающих элементов.

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Вырезающие

элементы"

➤

"Добавить"

Выберите объект, пересекающийся с навесной стеной, и нажмите

ENTER

Укажите, к какому компоненту навесной стены должны быть добавлены
вырезающие элементы.

то...

Если требуется добавить выре-
зающие элементы ...

введите

(да) в ответ на предложе-

ние компонента заполнения.

к заполнению,

введите

(да) в ответ на предложе-

ние компонента каркаса.

к каркасу,

введите

(да) в ответ на предложе-

ние для компонента импоста.

к импосту,

Нажмите

ENTER

Удаление вырезающих элементов из навесной стены

Данная процедура предназначена для того, чтобы удалить такой объект, как
формообразующий элемент, из навесной стены, в которую объект был добавлен в
качестве вырезающего элемента.

Выберите навесную стену, из которой требуется удалить вырезающие
элементы.

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Вырезающие

элементы"

➤

"Удалить"

Выберите объект, пересекающийся с навесной стеной, и нажмите

ENTER

1678 | Глава 21 Навесные стены

Угловые соединения навесных стен

Данная процедура предназначена для того, чтобы состыковать углы в местах
соприкосновения навесных стен. В углах, где соприкасаются соседние навесные
стены, соединения по умолчанию отсутствуют. Однако можно определить
необходимые углы автоматически.

Углы в местах соединений применяются ко всем заполнениям и горизонтальным
кромкам (каркасов или импостов), находящимся рядом с углом. Вертикальные
кромки остаются без изменений.

СОВЕТ

Если требуется создать пользовательский параметр угла между двумя

навесными стенами, можно заменить кромку одной навесной стены AD-профилем
и удалить кромку другой навесной стены, используя опцию переопределения
каркаса "Удаление кромки". Более подробную информацию см. в разделе

Переопределение каркасов и импостов навесной стены

на стр. 1642 и

Определение

каркасов навесной стены

на стр. 1580.

Выберите одну из навесных стен.

Щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

"Углы соединения"

Выберите другую навесную стену.

Чтобы изменить угол любой из навесных стен, заново используйте
опцию "Установка углов соединения" - для перерасчета углов.

Задание угла соединения для навесной стены, смежной с
другим объектом

Данная процедура предназначена для того, чтобы вручную создать сопряжение углов
в месте соединения между навесной стеной и другим объектом, например,
стандартной стеной или формообразующим элементом. Например, если моделируемая
навесная стена соединяется со стандартной стеной, которая подходит к навесной
стене под углом 60 градусов, следует задать угол углового соединения равным 30.

Угол углового соединения применяется ко всем заполнениям и горизонтальным
кромкам, которые касаются угла. Вертикальные кромки остаются без изменений.

СОВЕТ

Чтобы быстро идентифицировать начало и конец навесной стены, выберите

навесную стену. Ручка "Смена направления" укажет на конец навесной стены.

Угловые соединения навесных стен | 1679

Углы в местах соединений каркасов для навесной стены

Дважды нажмите на навесной стене левую кнопку мыши.

Разверните "Размеры".

Выполните угловое соединение навесной стены в начальной или
конечной точке.

то...

Если требуется выполнить угло-
вое соединение навесной сте-
ны...

введите значение угла для опции
"Угол в начале" и нажмите

ENTER

в его начальной точке,

введите значение для "Угла в конце"
и нажмите

ENTER

в конечной точке,

Задание экранного представления секущей плоскости
навесной стены

Данная процедура используется для задания свойств одной или нескольких секущих
плоскостей для отдельной навесной стены. Графические свойства секущей плоскости
применяются только в таких экранных представлениях как "План", которые
используются на чертеже для отображения в виде сверху (в плане).

Дважды щелкните на навесной стене.

Перейдите на вкладку "Отображение" палитры свойств.

1680 | Глава 21 Навесные стены

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

навесным стенам на чертеже, выберите "Стандартный параметр
чертежа". Чтобы применить внесённые изменения ко всем навесным
стенам данного стиля, выберите "Стиль навесной стены:<имя стиля>".
Дополнительную информацию о стилях см. в разделе

Стили навесных

стен

на стр. 1553.

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

С помощью параметра "Переопределить секущую плоскость" задайте,
следует ли переопределить глобальную секущую плоскость, которая
определена для текущей конфигурации экранного представления

Если для параметра "Переопределить секущую плоскость" выбрано "Да",
введите значение для параметра "Высота", чтобы определить секущую
плоскость для этого объекта.

С помощью параметра "Использовать секущую плоскость
объекта-владельца в случае закрепления якорем" укажите, следует ли
использовать секущую плоскость объекта-владельца в случае, когда
навесная стена прикреплена якорем к этому объекту.

Чтобы задать для навесной стены дополнительные секущие плоскости,

щелкните на значке

(Задание секущих плоскостей вручную).

В электронной таблице "Вручную выбирать отметки выше и ниже
секущей плоскости" нажмите кнопку "Добавить", а в группе "Секущая
плоскость" введите значение высоты новой секущей плоскости.

то …

Если добавлена секущая плос-
кость …

объекты отображаются с использо-
ванием свойств "Слой/Цвет/Тип ли-

на высоте меньшей, чем текущая
секущая плоскость,

ний", заданных для компонента
"Ниже секущей плоскости" данного
объекта.

объекты отображаются с использо-
ванием свойств "Слой/Цвет/Тип ли-

на высоте большей, чем текущая
секущая плоскость,

ний", заданных для компонента

Задание экранного представления секущей плоскости навесной стены | 1681

то …

Если добавлена секущая плос-
кость …

"Выше секущей плоскости" данного
объекта.

Нажав "Удалить", можно удалить созданную секущую плоскость.

Кроме того, из контекстного меню навесной стены можно обратиться к этим же
параметрам секущей плоскости, чтобы изменить их, следующим образом

Выберите навесную стену, которую надо изменить, щелкните правой
кнопкой мыши и выберите в контекстном меню пункт "Изменить
экранное представление".

В диалоговом окне "Редактирование изображения объектов" выберите
вкладку "Графические свойства".

Текущее экранное представление отмечено полужирным шрифтом.

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".
Если настройка "Переопределение объекта" уже выбрана, щелкните

значок

в верхнем правом углу вкладки.

В диалоговом окне "Графические свойства" перейдите на вкладку
"Секущая плоскость" и внесите необходимые изменения.

Дважды нажмите "OK".

Определение отображения других характеристик навесной
стены

Эта процедура используется для указания других графических свойств навесной
стены, включая размер маркера ячейки, отображение соединений по углам каркасов,
а также отображение пользовательских компонентов. Если для компонента будет
использоваться пользовательская графика, то перед запуском процедуры прорисуйте
этот компонент и сохраните его как блок.

Дважды нажмите на навесной стене левую кнопку мыши.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

1682 | Глава 21 Навесные стены

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

Стили навесных

стен

на стр. 1553.

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

Если необходимо изменить размер маркеров, используемых в сетке
навесной стены для ячеек, выберите "Размер маркера ячейки" и введите

новое значение. (Другой способ: можно щелкнуть на значке

указать в области рисования две точки, определяющие новый размер).

Дополнительно можно для параметра "Показывать соединения в углах
каркасов" выбрать "Да/Нет".

Если необходимо добавить или изменить пользовательский компонент,

то нажмите

в разделе "Пользовательские компоненты для модели"

(или "Пользовательские компоненты в плане", если работа ведется в
виде в плане).

В электронной таблице "Пользовательские компоненты для модели"
(или "Пользовательские компоненты в плане") нажмите кнопку
"Добавить" или выберите один из компонентов в списке и нажмите
кнопку "Редактирование".

В электронной таблице "Пользовательский компонент изображения"
в поле "Тип компонента" выберите "Заполнение", "Рамка" или "Импост".

Введите имя в поле "Имя компонента" или нажмите "Выбрать
компонент" и в диалоговом окне "Выбор определения <тип
компонента>" выберите определение и нажмите "ОК".

Выберите "Рисование пользовательской графики".

Укажите экранное представление элемента:

то...

Если требуется …

выберите опцию "Замена графики".

вывести блок на экран вместо свя-
занного с ним элемента навесной
стены,

отмените выбор опции "Замена
графики".

поместить блок поверх элемента
навесной стены так, чтобы отобра-
жались они оба

Определение отображения других характеристик навесной стены | 1683

Нажмите "Выбрать блок", выберите созданный пользовательский блок
и нажмите "ОК".

Укажите остальные параметры пользовательского экранного блока.

то...

Если требуется …

выберите "Ширина", "Высота" или
"Глубина". Во избежание изменений

изменить масштаб блока так, чтобы
он вписывался в конкретные габари-
ты,

пропорций блока выберите "Зафик-
сировать соотношение XY".

укажите точку вставки в плоскостях
X, Y и X.

указать, каким образом блок встав-
ляется в сетку в направлениях X, Y
и Z,

укажите направление зеркального
отображения: X, Y или Z.

зеркально отобразить блок,

задайте смещение по осям X, Y или
Z.

сместить блок по отношению к сет-
ке,

Дважды нажмите "OK".

Присоединение к навесной стене гиперссылок, примечаний
или файлов

Данная процедура предназначена для того, чтобы ввести примечания к навесной
стене и присоединить к ней справочные файлы. Кроме того, примечания можно
редактировать, а справочные файлы - редактировать или отсоединять от навесной
стены.

Дважды щелкните на навесной стене.

В палитре свойств выберите вкладку "Расширенные данные".

Чтобы добавить гиперссылку, нажмите "Гиперссылка" и укажите ссылку.

Чтобы добавить примечание, нажмите "Примечания" и введите текст.

Нажмите "ОК".

1684 | Глава 21 Навесные стены

Чтобы присоединить справочный файл, нажмите "Справочные
документы" и присоедините, отредактируйте или отсоедините
справочный файл:

то

Если требуется …

нажмите "Добавить", выберите файл
и нажмите "Открыть".

присоединить справочный файл,

выберите файл и нажмите на описа-
нии. Введите новый текст и нажмите

ENTER

отредактировать описание файла
ссылки,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылки,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Дважды нажмите "OK".

Редактирование линии крыши и подошвы навесной
стены

Линии крыши и подошвы навесной стены можно изменить таким образом, чтобы
создать навесную стену формы, отличной от прямоугольной:

■

При этом расположение вершин на линии крыши изменяется и создаются уступы,
фронтоны и другие элементы конструкции крыши.

Изменение линии крыши навесной стены

■

Расположение вершин на подошвах изменяется таким образом, чтобы получились
уступы и другие элементы подошвы.

Редактирование линии крыши и подошвы навесной стены | 1685

Изменение подошвы навесной стены

Непрямоугольные детали линий крыши и подошвы можно также построить путем
проецирования на полилинии.

AutoCAD Architecture предоставляет множество методов редактирования линий
крыши и подошвы стены. Можно начать с создания графического изображения
краевых условий линии крыши или подошвы согласно требованиям заказчика. Далее
можно выполнить точную подстройку этого элемента, указывая точные значения в
таблице "Линия крыши/подошва" в палитре свойств.

Смещение или проецирование линии крыши навесной
стены

Данная процедура предназначена для того, чтобы изменить высоту или форму линии
крыши навесной стены.

■

Сместите линию крыши от текущей высоты навесной стены.

■

Спроецируйте линию крыши навесной стены на полилинию.

■

Спроецируйте линию крыши навесной стены на другой объект, например, на
крышу или лестницу.

Можно создать также полилинию, моделирующую текущую линию крыши выбранной
навесной стены. Далее можно использовать данную полилинию для изменения линий
крыши других навесных стен.

ПРИМЕЧАНИЕ

Чтобы спроецировать линию крыши на полилинию, вначале

вычертите полилинию на виде фасада. Удобнее всего построить эту полилинию
параллельно навесной стене. При этом полилиния необязательно должна лежать
в той же плоскости, что и навесная стена.

1686 | Глава 21 Навесные стены

Выберите навесную стену и щелкните на вкладке "Навесная
стена"

➤

панели "Редактирование"

➤

раскрывающемся списке "Линия

крыши/Подошва"

➤

"Редактировать линию крыши"

Текущая линия крыши является значением, задаваемым из стиля
навесной стены по умолчанию.

Измените линию крыши стены.

то...

Если требуется …

введите

(сместить), выберите на-

весные стены, которые хотите изме-

сместить линию крыши по отноше-
нию к текущей высоте навесной
стены,

нить и введите значение смещения.
Если хотите получить проекцию ли-
нии крыши ниже текущей высоты
навесной стены, введите отрицатель-
ное значение.

введите

(проецировать), выберите

навесные стены, которые хотите
изменить, и выберите полилинию.

спроецировать линию крыши на
полилинию,

введите

(генерировать) и выбери-

те навесные стены, на основе кото-
рых хотите создать полилинию.

создать полилинию текущей линии
крыши,

введите

(автоматическое проеци-

рование), выберите навесные стены,

спроецировать линию крыши на
другой объект, например, на крышу
или лестницу,

которые хотите изменить, и выбери-
те объект, на который должна быть
спроецирована линия При проеци-
ровании на лестницу убедитесь в
том, что нижний подступенок или
высота под ступенями не создают
сегмент навесной стены с нулевой
высотой

введите

(восстановить) и выберите

навесные стены, которые хотите
изменить.

удалить любые изменения, внесен-
ные в линию крыши,

Нажмите

ENTER

Смещение или проецирование линии крыши навесной стены | 1687

Новая форма линии крыши используется только в выбранных навесных
стенах. Стиль навесной стены остается неизменным.

Смещение или проецирование подошвы навесной стены

Данная процедура предназначена для того, чтобы изменить высоту или форму
подошвы навесной стены:

■

Сместить подошву от текущей базовой линии навесной стены.

■

Спроецировать подошву навесной стены на полилинию.

■

Спроецировать подошву навесной стены на другой объект, например, на
перекрытие пола или на лестницу.

Можно создать также полилинию, представляющую собой текущую подошву
выбранных навесных стен. Данную полилинию можно будет впоследствии
использовать для изменения подошвы других навесных стен.

ПРИМЕЧАНИЕ

Чтобы спроецировать подошву на полилинию, вначале постройте

полилинию на виде фасада. Удобнее всего построить полилинию параллельно
навесной стене. При этом полилиния необязательно должна лежать в той же
плоскости, что и навесная стена.

Выберите навесную стену и щелкните на вкладке "Навесная
стена"

➤

панели "Редактирование"

➤

раскрывающемся списке "Линия

крыши/Подошва"

➤

"Редактировать подошву"

Текущая подошва является той линией, которая задается из стиля
навесной стены по умолчанию.

Измените подошву навесной стены.

то...

Если требуется …

введите

(сместить), выберите на-

весную стену, которую хотите изме-

сместить подошву от текущей базо-
вой линии навесной стены,

нить, и введите значение смещения.
Чтобы сместить подошву ниже теку-
щей базовой линии, введите отрица-
тельное значение.

1688 | Глава 21 Навесные стены

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 5
