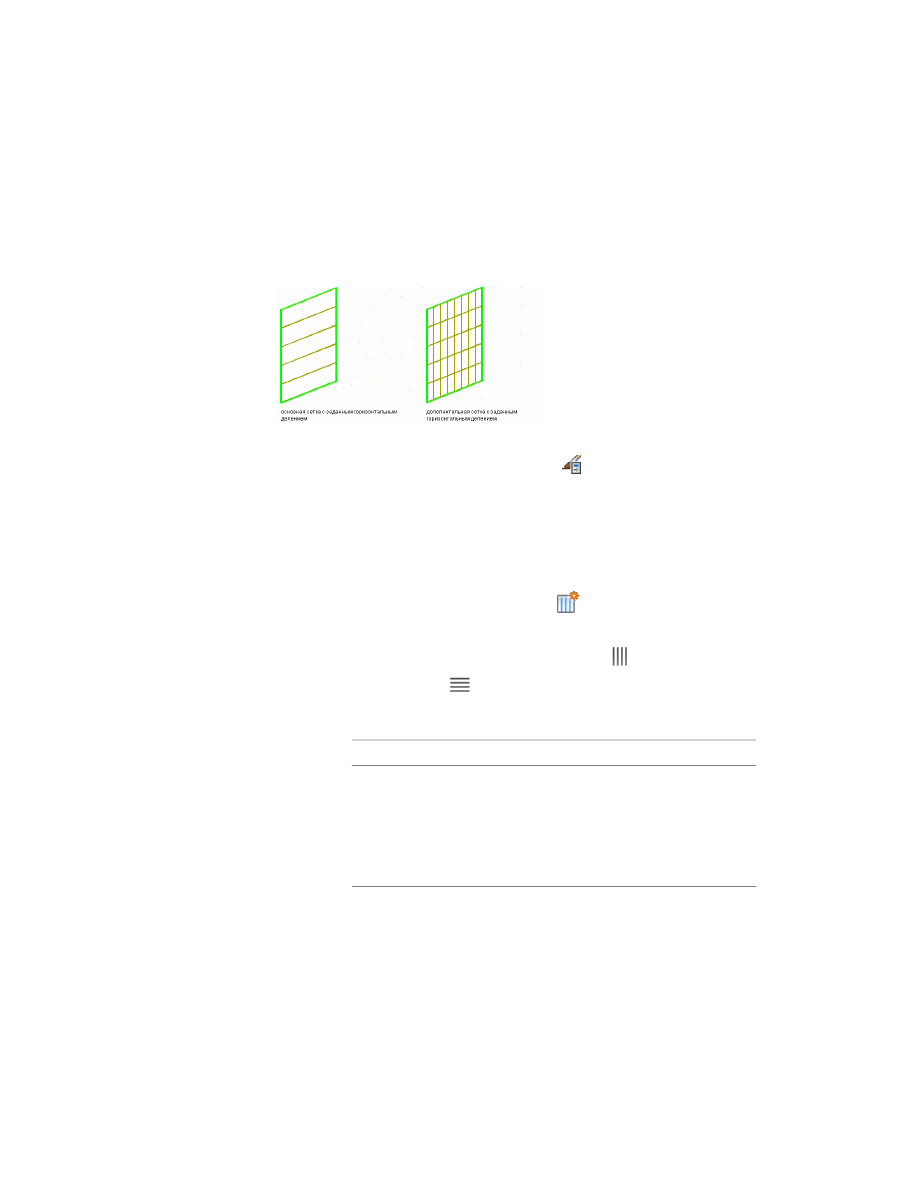

Поскольку навесные стены могут содержать несколько вложенных сеток, полезно
принять правило присвоения сеткам имен с указанием уровня каждой сетки и ее
местоположения или назначения внутри навесной стены. Например, имя "Каменные
панели L2-FL1" обозначает вторичную сетку с рядом каменных панелей на первом
этаже.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните папку "Архитектура" и "Стили навесной стены".

Выберите стиль навесной стены.

Откройте вкладку "Правила проектирования".

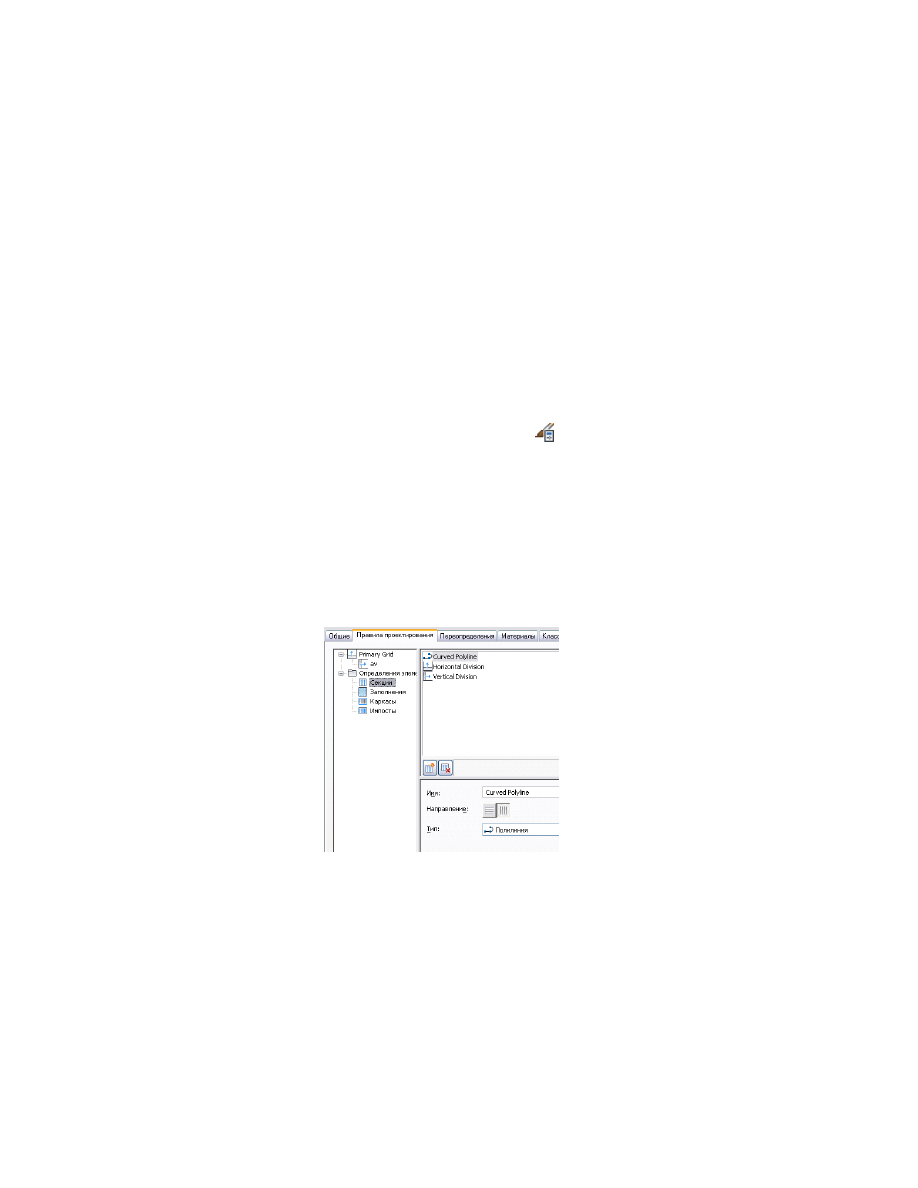

В левой панели окна в папке "Определения элементов" выберите
"Деление".

Нажмите кнопку "Новое деление" (

Введите имя данного определения деления.

Выберите либо "Направление по вертикали"

, либо "Направление

по горизонтали"

Выберите один из указанных ниже типов деления и, при необходимости,
укажите значения смещения.

Описание

Тип деления

Создание сетки с постоянным разме-
ром отдельных ячеек (определен

Фиксированный размер ячеек

пользователем). Более подробную
информацию см. в разделе

Задание

деления с постоянным размером
ячейки

на стр. 1562.

Создание сетки с постоянным чис-
лом ячеек (число ячеек определяет-

Фиксированное количество ячеек

Определение делений для сеток навесной стены | 1561

Описание

Тип деления

ся пользователем). Более подроб-
ную информацию см. в разделе

За-

дание секции с фиксированным ко-
личеством ячеек

на стр. 1566.

Создание сетки, в которой размер
отдельной ячейки и количество

Вручную

ячеек определяется пользователем
вручную. Более подробную инфор-
мацию см. в разделе

Задание деле-

ния с ячейками, определенными
вручную

на стр. 1567.

Создается горизонтальная сетка,
которая не охватывает фронтоны

Базовая линия/базовая высота
(только для горизонтальных сеток)

или уступы в навесной стене. Более
подробную информацию см. в раз-
деле

Исключение фронтонов и

уступов из сетки навесной стены

на

стр. 1568.

На основе полилинии создается
вертикальная сетка, в которой для

Полилиния (только для вертикаль-
ных сеток)

каждой вершины полилинии добав-
ляется линия сетки. Более подроб-
ную информацию см. в разделе

Де-

ление вертикальной сетки навесной
стены в каждой вершине по длине
полилинии

на стр. 1570.

Создав определение деления, можно присвоить определение конкретной
сетке навесной стены. Более подробную информацию см. в разделе

Назначение деления для сетки навесной стены

на стр. 1595.

Закончив создание определений деления, нажмите "OK".

Задание деления с постоянным размером ячейки

Данная процедура предназначена для определения деления с постоянным размером
ячеек. В данном случае количество ячеек определяется длиной или высотой сетки в
зависимости от ее ориентации.

1562 | Глава 21 Навесные стены

Если задан фиксированный размер ячейки в делении сетки, то ячейки можно
подгонять по размеру таким образом, чтобы они вписывались в любое остающееся
незанятым пространство. Незанятое пространство образуется в том случае, если
длина (или высота) навесной стены не может быть без остатка разделена на
фиксированный размер ячейки.

Задание фиксированного размера ячеек

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните папку "Архитектура" и "Стили навесной стены".

Выберите стиль навесной стены.

Откройте вкладку "Правила проектирования".

В левой секции под опцией "Определения элементов" выберите
"Деления".

Выберите "Определение деления" или создайте новое определение.

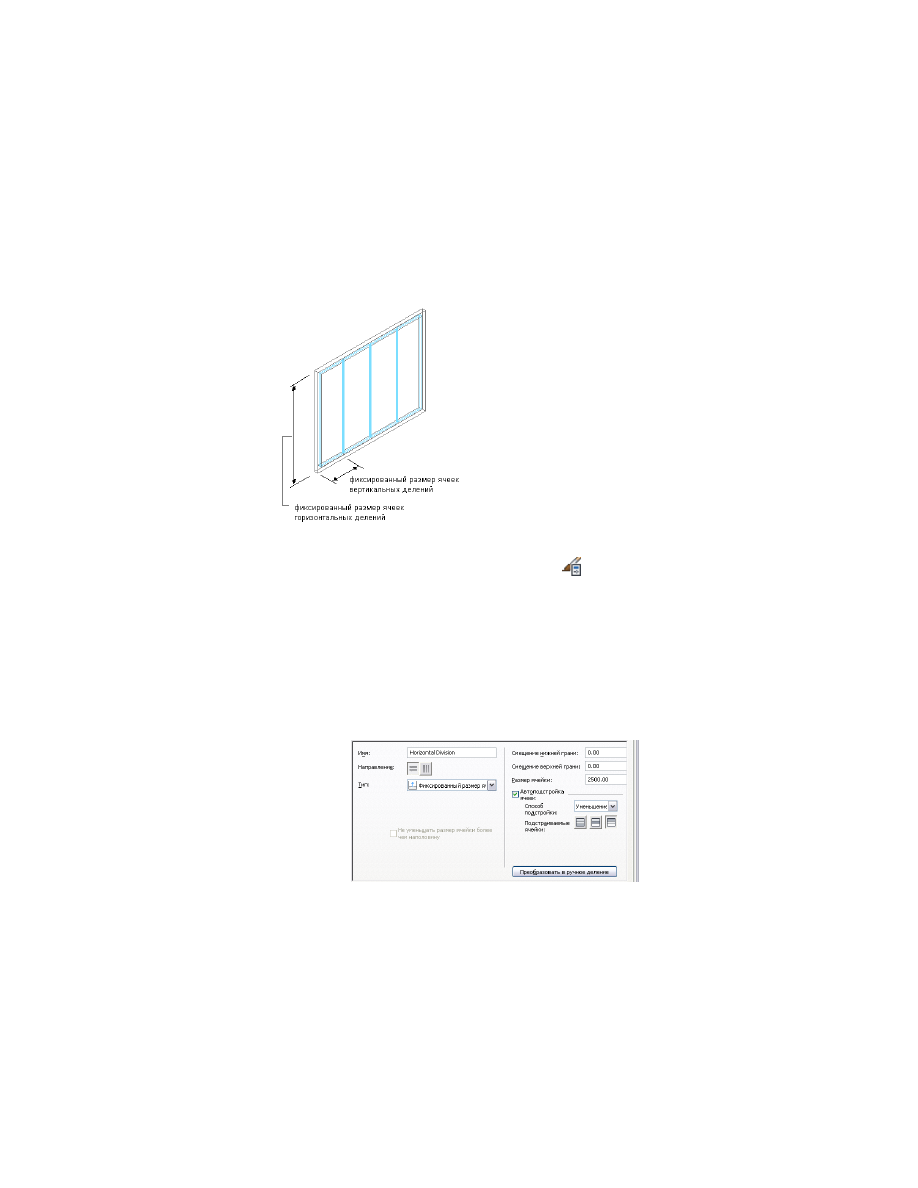

В поле "Тип деления" выберите "Фиксированный размер ячеек".

В поле "Размер ячейки" задайте размер ячеек.

Определение делений для сеток навесной стены | 1563

Если задается деление по вертикали, размер ячейки равняется длине
ячейки от импоста до импоста. Если задается деление по горизонтали,
размер ячейки равен высоте ячейки.

Для задания смещения сетки введите значение смещения в поле
"Смещение в начале/Смещение верхней грани" или "Смещение в
конце/Смещение нижней грани". Более подробную информацию см. в
разделе

Задание смещения для сетки навесной стены

на стр. 1571.

СОВЕТ

Ширина коробки рассчитывается как часть размера ячейки.

Поэтому размер ячеек, соседних с каркасом, может отличаться от
размера других ячеек. Если не следует включать ширину каркаса в
размер ячейки, укажите для сетки смещение, равное ширине каркаса.

При построении навесной стены с использованием ячеек
фиксированного размера между последней ячейкой полного размера
и концом навесной стены часто остается лишнее пространство.

Выполните подгонку ячеек для вписывания в лишнее пространство:

то...

Если требуется …

выберите "Автоподстройка ячеек",
затем для опции "Способ подстрой-

добавить пространство к ячейкам
сетки

ки" задайте "Увеличение" и выбери-
те ячейки, к которым следует доба-
вить дополнительное пространство.
Для указанных ячеек можно задать
любую комбинацию.

выберите "Автоподстройка ячеек",
затем для опции "Способ подстрой-

удалить пространство из ячеек сет-
ки,

ки" задайте "Уменьшение" и выбери-
те ячейки, где следует удалить до-
полнительное пространство. Можно
выбирать любую комбинацию "кон-
кретных ячеек".

В области "Подстраиваемые ячейки" выберите ячейки, в которые будет
добавляться или удаляться пространство.

Возможны следующие варианты:

■

Начало навесной стены (

): для вертикальной секции добавить

или удалить излишнее пространство можно из начальной ячейки

1564 | Глава 21 Навесные стены

навесной стены. Начальная ячейка определяется направлением
навесной стены в чертеже.

■

Вертикально по центру навесной стены (

): если в навесной

стене нечетное количество ячеек по вертикали, увеличивается или
уменьшается средняя ячейка. Если в навесной стене четное
количество вертикальных ячеек, две средние ячейки увеличиваются
или уменьшаются.

■

Конец навесной стены (

): для вертикальной секции добавить

или удалить излишнее пространство можно из конечной ячейки
навесной стены. Конечная ячейка определяется направлением
навесной стены в чертеже.

■

Верх навесной стены (

): для горизонтальной секции добавить

или удалить излишнее пространство можно из верхней ячейки
навесной стены.

■

Горизонтально по центру навесной стены (

): если в навесной

стене нечетное количество ячеек по горизонтали, увеличивается
или уменьшается средняя ячейка. Если в навесной стене четное
количество горизонтальных ячеек, две средние ячейки
увеличиваются или уменьшаются.

■

Низ навесной стены (

): для горизонтальной секции добавить

или удалить излишнее пространство можно из нижней ячейки
навесной стены.

Можно выбрать несколько вариантов. Например, можно выбрать
добавление пространства к начальной и конечной ячейкам или к
начальной, средней и конечной ячейкам.

Нажмите "ОК".

В следующем шаге назначим определение секции сетке в стиле навесных стен. Более
подробную информацию см. в разделе

Назначение деления для сетки навесной стены

на стр. 1595.

Определение делений для сеток навесной стены | 1565

Задание секции с фиксированным количеством ячеек

Данная процедура предназначена для того, чтобы определить конкретное количество
ячеек в сетке. В данном случае количество ячеек определяется длиной или высотой
сетки, в зависимости от способа деления сетки.

В некоторых случаях, при создании сложной сетки навесной стены, целесообразно
начать со стандартной сетки с фиксированным количеством ячеек, а затем выполнить
точную подстройку сетки вручную. Можно вначале создать сетку с фиксированным
количеством ячеек, а потом преобразовать ее в сетку с ручной подстройкой.
Информацию о сетках, моделируемых вручную, см. в разделе

Задание деления с

ячейками, определенными вручную

на стр. 1567.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектура" и "Стили навесной стены".

Выберите стиль навесной стены.

Откройте вкладку "Правила проектирования".

На левой панели в "Определении элементов" выберите "Деления".

Выберите "Определение деления" или создайте новое определение.

В поле "Тип деления" выберите "Фиксированное количество ячеек".

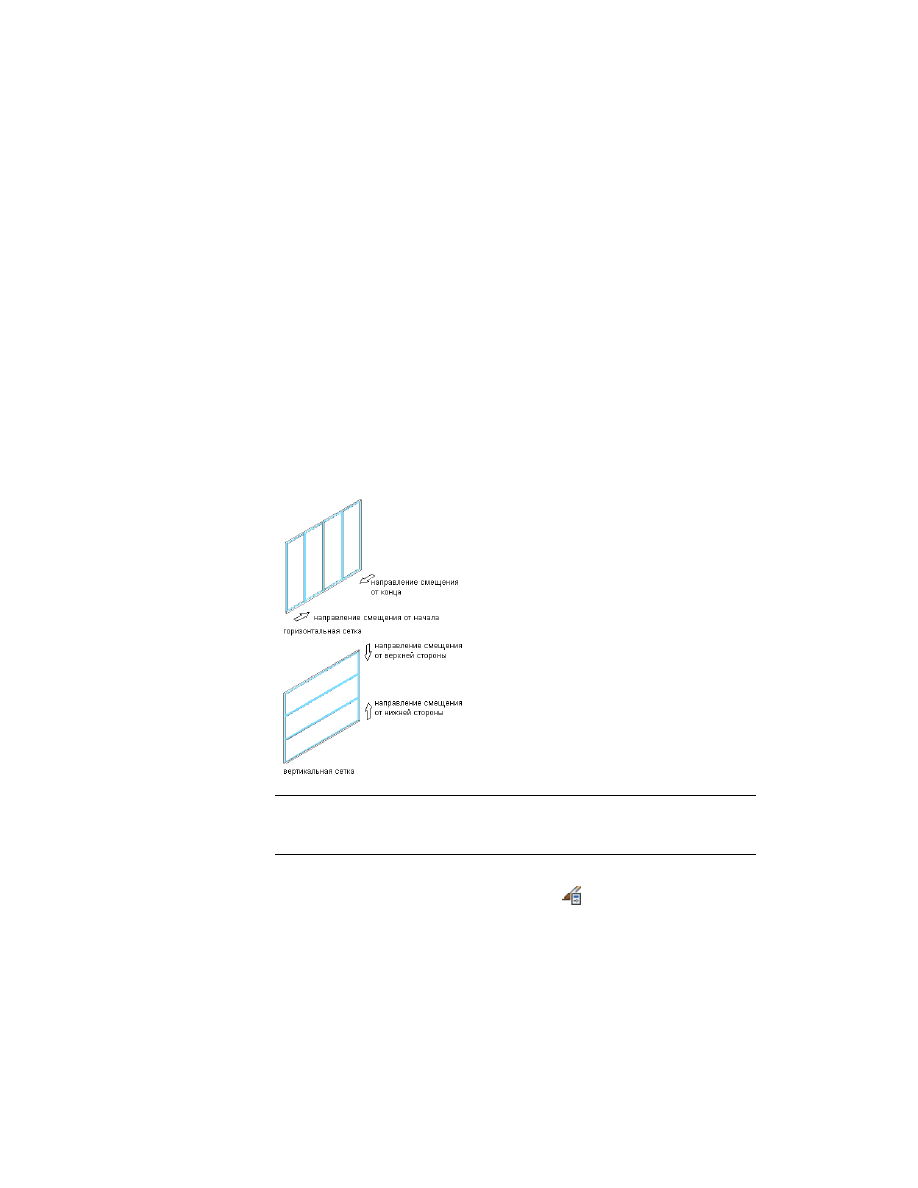

Укажите количество ячеек.

Чтобы задать для сетки смещение, введите расстояние смещения в поле
"Смещение в начале" или "Смещение в конце".

Более подробную информацию см. в разделе

Задание смещения для

сетки навесной стены

на стр. 1571.

ПРИМЕЧАНИЕ

Если требуется выполнить точную подстройку

начальной структуры с фиксированным количеством ячеек, выберите
"Преобразовать в ручное деление" и отредактируйте сетку, как
описано в

Задание деления с ячейками, определенными вручную

на

стр. 1567.

1566 | Глава 21 Навесные стены

Нажмите "ОК".

Информацию о присваивании определения деления конкретной сетке в моделируемой
навесной стене см. в разделе

Назначение деления для сетки навесной стены

на стр.

1595.

Задание деления с ячейками, определенными вручную

Данная процедура предназначена для того, чтобы вручную добавлять линии сетки
и указывать смещение для каждой линии в тех случаях, когда необходимо построить
сетку с уникальными параметрами, не вписывающимися ни в один из существующих
типов деления. Можно также взять в качестве основы сетку с ячейками
фиксированного размера или с фиксированным количеством ячеек, а потом вручную
подстроить линии сетки под свои требования.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните папку "Архитектура" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

На левой панели в "Определении элементов" выберите "Деления".

Выберите "Определение делений" или создайте новое определение.

Выберите "Ручной" в качестве "Типа деления".

Чтобы вставить линию сетки, нажмите "Добавить линию сетки". Вставьте
требуемое количество линий сетки. Если надо удалить линию сетки,
выберите линию из таблицы и нажмите "Удалить линию сетки".

В пункте "Смещение" в таблице линий сетки укажите расстояние
смещения для каждой линии сетки.

Смещение линии сетки

В пункте "От" в таблице линий сетки выберите то место, относительно
которого указывается смещение линии сетки.

Определение делений для сеток навесной стены | 1567

Параметр "Смещения линии сетки от"

Более подробную информацию см. в разделе

Задание смещения для

сетки навесной стены

на стр. 1571.

Нажмите "ОК".

О назначении определения деления конкретной сетке в моделируемой
навесной стене см. в

Назначение деления для сетки навесной стены

на

стр. 1595.

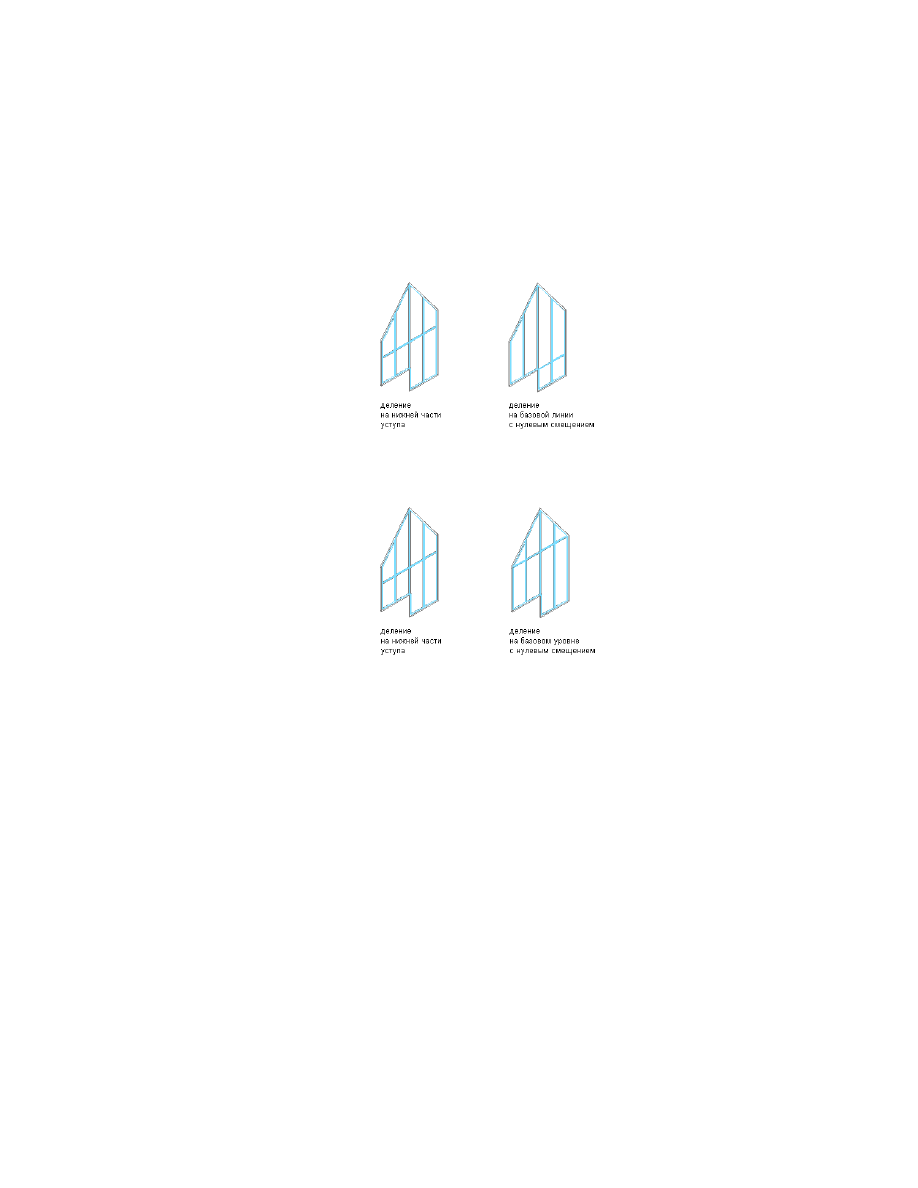

Исключение фронтонов и уступов из сетки навесной стены

Если проектируется навесная стена, имеющая фронтоны в линии крыши или уступы
в подошве, то в некоторых случаях вы, возможно, не захотите, чтобы сетка охватывала
эти участки. Чтобы создать определение навесной стены для данного случая, можно
выбрать горизонтальную сетку, состоящую из одной ячейки, из которой исключены
указанные выше участки, и далее использовать эту сетку в качестве исходного
элемента для создания вложенных сеток. Более подробную информацию о вложенных
сетках см. в разделе

Работа с вложенными сетками в навесных стенах

на стр. 1597.

ПРИМЕЧАНИЕ

Информацию о добавлении уступов или фронтонов к моделируемой

стене см. в разделе

Редактирование линии крыши и подошвы навесной стены

на

стр. 1685.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните папку "Архитектура" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

На левой панели в "Определении элементов" выберите "Деление".

Выберите определение деления из существующих или создайте новое
определение.

Выберите "Горизонтальную" в качестве "Ориентации".

1568 | Глава 21 Навесные стены

Выберите "Базовую линию/Базовую высоту" в качестве "Типа деления".

Выберите "Делить на базовой линии" или "Поделить от базовой высоты".

■

Деление на базовой линии: выполняется деление на базовой линии
с целью исключения из сетки уступов.

■

Деление на базовой высоте: выполняется деление на базовой высоте
с целью исключения из сетки фронтонов.

Чтобы сместить деление относительно базовой линии, введите
положительное число в качестве "Смещения от базовой линии".

Чтобы сместить деление относительно базовой высоты, введите
положительное число в качестве "Смещения от базовой высоты".

Нажмите "ОК".

Полученная сетка состоит из одной ячейки горизонтального направления. Чтобы
добавить деления, используйте вложенные сетки. Более подробную информацию
см. в разделе

Создание вложенной сетки в навесной стене

на стр. 1599.

Информацию о назначении определения деления конкретной сетке в моделируемой
навесной стене см. в разделе

Назначение деления для сетки навесной стены

на стр.

1595.

Определение делений для сеток навесной стены | 1569

Деление вертикальной сетки навесной стены в каждой
вершине по длине полилинии

Если навесная стена создается на основе полилинии, можно определить вертикальную
сетку для создаваемой навесной стены, помещая линии сетки в каждую вершину по
длине полилинии.

Постройте полилинию и используйте ее в качестве базовой кривой для
создания навесной стены.

Более подробную информацию см. в разделе

Создание навесной стены

со ссылкой на кривую

на стр. 1541.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните папку "Архитектура" и "Стили навесной стены".

Выберите стиль навесной стены.

Откройте вкладку "Правила проектирования".

На левой панели в "Определении элементов" выберите "Деление".

Выберите определение деления из существующих или создайте новое
определение.

Выберите "Вертикальную" в качестве "Ориентации".

Выберите "Полилинию" в качестве "Типа деления".

Нажмите "ОК".

1570 | Глава 21 Навесные стены

Информацию о назначении определения деления конкретной сетке в моделируемой
навесной стене см. в разделе

Назначение деления для сетки навесной стены

на стр.

1595.

Задание смещения для сетки навесной стены

По умолчанию, ячейки сеток измеряются от начальных и конечных точек базовой
линии навесной стены (при делениях по горизонтали) либо от подошвы к линии
крыши (при делениях по вертикали). Ширина каркаса сетки при вычислении размера
ячейки не учитывается. Например, если моделируется навесная стена с базовой
линией в 14 футов и каркасом шириной 1 фут слева и справа, и при этом задается
фиксированное количество ячеек по вертикали, то оказывается, что не все ячейки
равны по размерам. Первая и последняя ячейка оказываются меньше, поскольку в
их размер входит ширина каркаса. Чтобы обеспечить равный размер ячеек,
необходимо сместить начало и конец сетки на ширину каркаса.

Задание направлений смещения сетки

ПРИМЕЧАНИЕ

Смещение сетки допускается только в случаях, когда типом деления

являются "Фиксированный размер ячейки", "Фиксированное количество ячеек"
или "Ручной".

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните папку "Архитектура" и "Стили навесной стены".

Определение делений для сеток навесной стены | 1571

Выберите стиль навесной стены.

Откройте вкладку "Правила проектирования".

На левой панели в "Определении элементов" выберите "Деление".

Выберите определение деления из существующих или создайте новое
определение.

Выберите в качестве типа деления "Фиксированный размер ячейки",
"Фиксированное количество ячеек" или "Ручной"

Задайте смещение сетки.

то...

Если требуется указать расстоя-
ние между...

введите значение "Смещения от на-
чала".

начальной точкой базовой линии
навесной стены и началом первой
ячейки в горизонтальной сетке,

введите значение "Смещения от
конца".

конечной точкой базовой линии
навесной стены и концом послед-
ней ячейки в горизонтальной сетке,

введите значение для "Смещения
снизу".

подошвой навесной стены и нача-
лом нижней ячейки в вертикальной
сетке,

введите значение "Смещения свер-
ху".

линии крыши навесной стены и
концом верхней ячейки в вертикаль-
ной сетке,

Нажмите "ОК".

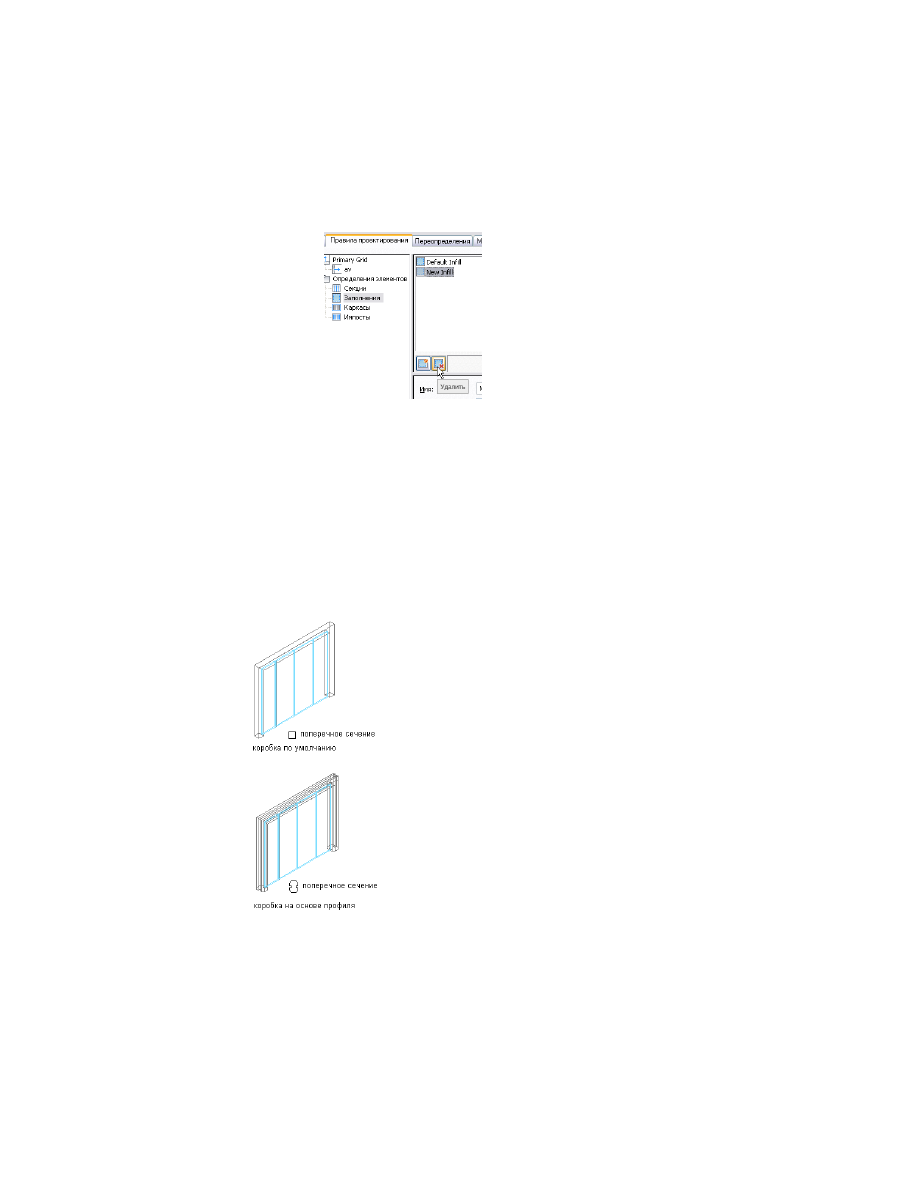

Удаление определения деления из стиля навесной стены

Данная процедура предназначена для того, чтобы удалить определение деления,
которое более не требуется. Не разрешается удалять определение деления, которое
на текущий момент назначено сетке. Кроме того, нельзя удалить определение деления,
задаваемое по умолчанию, хотя можно изменить его.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

1572 | Глава 21 Навесные стены

Откройте вкладку "Правила проектирования".

В списке "Определения элементов" в левой секции окна выберите
"Деления".

Выберите определение деления, которое хотите удалить.

Нажмите "Удалить".

Нажмите "ОК".

Определение заполнений для ячеек навесной стены

Заполнением называется содержимое ячейки навесной стены. Ячейка навесной стены
может быть по умолчанию заполнена простой панелью, либо может содержать объект
стиля вложенной сетки, AD-полигона, блока навесных стен, двери, окна или
дверной/оконной сборки. Для того, чтобы стили объектов можно было добавить к
определению заполнения, они должны быть заданы в текущем чертеже. Обычно с
помощью панелей моделируют остекление или традиционные виды облицовки,
например, камень или бетон. Более подробную информацию см. в разделе

Назначение

заполнений для ячеек навесной стены

на стр. 1596.

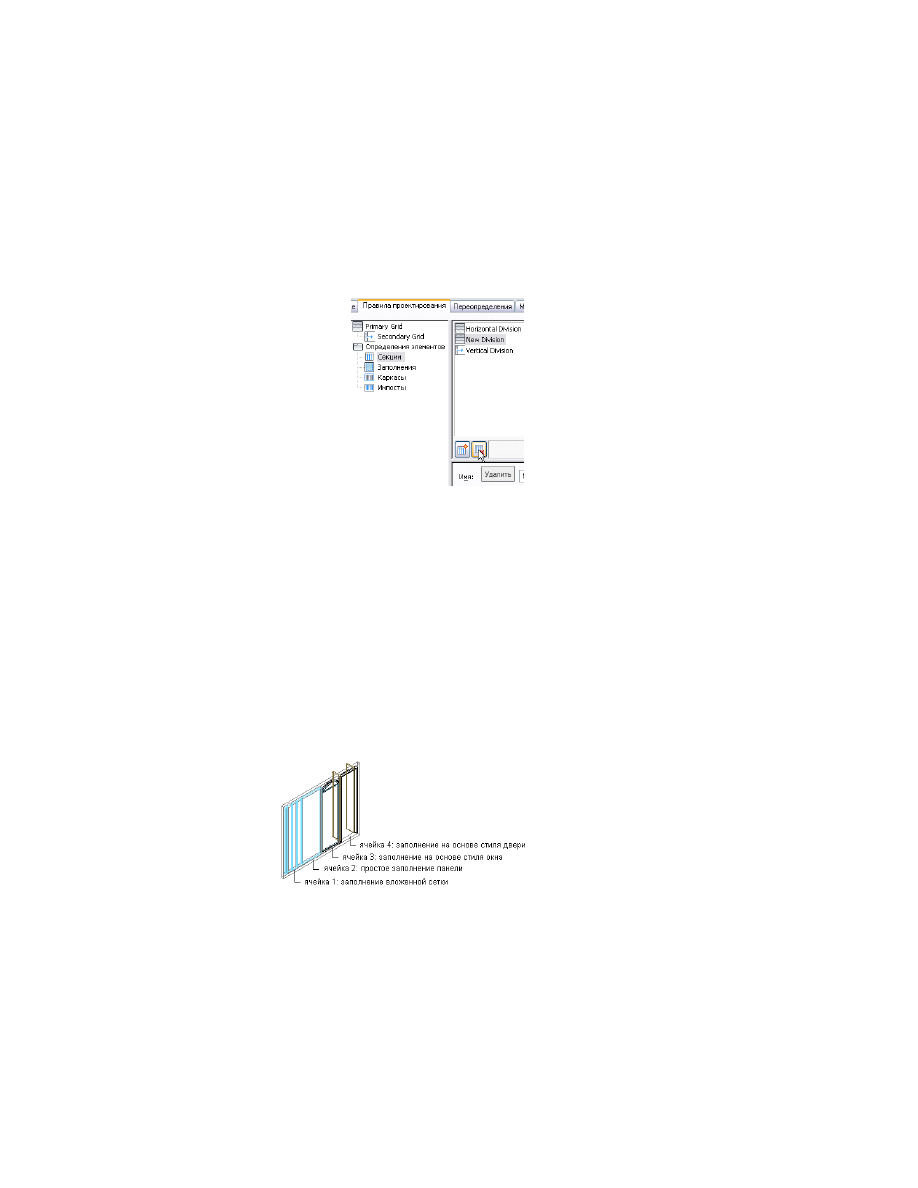

Задание различных видов заполнений

Определение заполнений для ячеек навесной стены | 1573

ПРИМЕЧАНИЕ

При присвоения сетке заполнения можно выбрать вложенные сетки

или отсутствие заполнений. Эти опции не требуют определения заполнений. Более
подробную информацию см. в разделе

Создание вложенной сетки в навесной стене

на стр. 1599,

Удаление заполнения из ячейки навесной стены

на стр. 1606.

Можно определить любое требуемое количество заполнений, а потом использовать
механизм назначения ячейкам, чтобы указать ячейки, в которых используется каждое
из заполнений. При необходимости можно изменять заполнение, присваиваемое по
умолчанию всем ячейкам, которым заполнение не присвоено. Более подробную
информацию о назначении заполнителей ячейкам см. в разделе

Назначение

определений элементам навесной стены

на стр. 1594.

ПРИМЕЧАНИЕ

Создание определений заполнения для конкретного стиля навесной

стены. Эти определения можно назначать только ячейкам сетки в навесных стенах
заданного стиля.

Материалы

В стилях используются материалы стиля объекта, назначенного для каждой панели.
Например, если задано заполнение двери стандартного стиля, то материалами данного
заполнения являются те, которые указаны в стиле двери. Для простых панелей
необходимо назначить материал в стиле навесной стены.

Если не следует, чтобы графические свойства заполнений определялись материалами,
можете задать их графические свойства в стиле навесной стены. Слой, цвет, тип
линии и другие графические свойства стандартного заполнения применяются ко
всем заполнениям, кроме тех случаев, когда пользователь создает пользовательский
компонент экранного представления для каждого определения заполнения. В этом
случае можно независимо управлять экранным представлением каждого определения
заполнения. Более подробную информацию см. в разделе

Задание экранного

представления навесных стен

на стр. 1620.

Создание панельного заполнения для навесной стены

Данная процедура предназначена для того, чтобы создать простое панельное
заполнение, моделирующее в навесной стене основные облицовочные материалы,
включая каменные, бетонные и металлические панели или остекление.

Поскольку навесные стены могут содержать несколько стилей объектов, полезно
следовать правилу назначения имен панельных заполнений, при котором имя
указывает на местоположение заполнения и его назначение внутри навесной стены.
Например, "Каменная панель L3-FL1" может служить идентификатором каменной
панели в сетке третьего уровня на первом этаже.

1574 | Глава 21 Навесные стены

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В левой секции под опцией "Определения элементов" выберите
"Заполнения".

Нажмите "Новое заполнение".

Введите описательное имя заполнения.

Выберите в качестве типа заполнения "Простую панель".

Укажите для заполнения привязку.

Более подробную информацию см. в разделе

Задание привязки для

заполнения навесной стены

на стр. 1577.

Задайте смещение для заполнения.

Более подробную информацию см. в разделе

Задание смещения для

заполнения навесной стены

на стр. 1578.

Укажите толщину панели.

Задание толщины панели заполнения

Нажмите "ОК".

После того, как определение заполнения создано, его можно присвоить любой ячейке
навесной стены. Более подробную информацию см. в разделе

Назначение заполнений

для ячеек навесной стены

на стр. 1596.

Определение заполнений для ячеек навесной стены | 1575

Создание стилевого заполнения для навесной стены

Данная процедура предназначена для того, чтобы создать заполнение в виде стиля,
посредством которого объекты вставляются в навесную стену. Чтобы вставлять
двери, окна, дверные/оконные сборки, блоки навесных стен и AD-полигоны, можно
определить в качестве заполнения конкретный стиль данного объекта.

СОВЕТ

Вставив объект в ячейку, можно выбрать данный объект как независимый

от сетки и получить доступ к опциям редактирования объекта.

Поскольку навесные стены могут содержать несколько стилей объектов, полезно
следовать правилу присваивания стилевым заполнениям имен, указывающих на
местоположение заполнения и его назначение внутри навесной стены. Например,
"Октагональное окно L3-FL1" может являться идентификатором октагонального
окна в сетке третьего уровня на первом этаже.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В левой секции под опцией "Определения элементов" выберите
"Заполнения".

Нажмите "Новое заполнение".

Введите описательное имя заполнения.

Выберите "Стиль" в качестве типа заполнения.

Изображение в правой нижней секции экрана заменяется деревом
стилей объектов, которые можно вставить в навесную стену.

Выберите стиль объекта.

Для каждого типа стиля существует уникальный значок, например,

значок для стиля двери

и значок для стиля блока навесных стен

. Эти значки отображаются также рядом с именами заполнений

вверху диалогового окна и помогают идентифицировать тип
заполнения.

Укажите привязку для заполнения. Более подробную информацию см.
в разделе следующем разделе

Задание привязки для заполнения

навесной стены

на стр. 1577.

1576 | Глава 21 Навесные стены

Укажите смещение для заполнения. Более подробную информацию см.
в разделе

Задание смещения для заполнения навесной стены

на стр.

1578.

Нажмите "ОК".

Назначение заполнений

для ячеек навесной стены

на стр. 1596.

Задание привязки для заполнения навесной стены

Данная процедура предназначена для привязки заполнения таким образом, чтобы
он был отцентрирован либо по базовой линии навесной стены, либо спереди или
сзади базовой линии. На виде "План" передняя часть навесной стены (построенной
слева направо) находится ниже базовой линии, а задняя часть - выше базовой линии.

ПРИМЕЧАНИЕ

Перемещение заполнения от базовой линии описано в

Задание

смещения для заполнения навесной стены

на стр. 1578.

Задание привязки заполнения

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите "Заполнения" в списке "Определения
элементов".

Выберите заполнение из имеющихся или создайте новое.

Выберите тип привязки: спереди, по центру или сзади.

Нажмите "ОК".

Определение заполнений для ячеек навесной стены | 1577

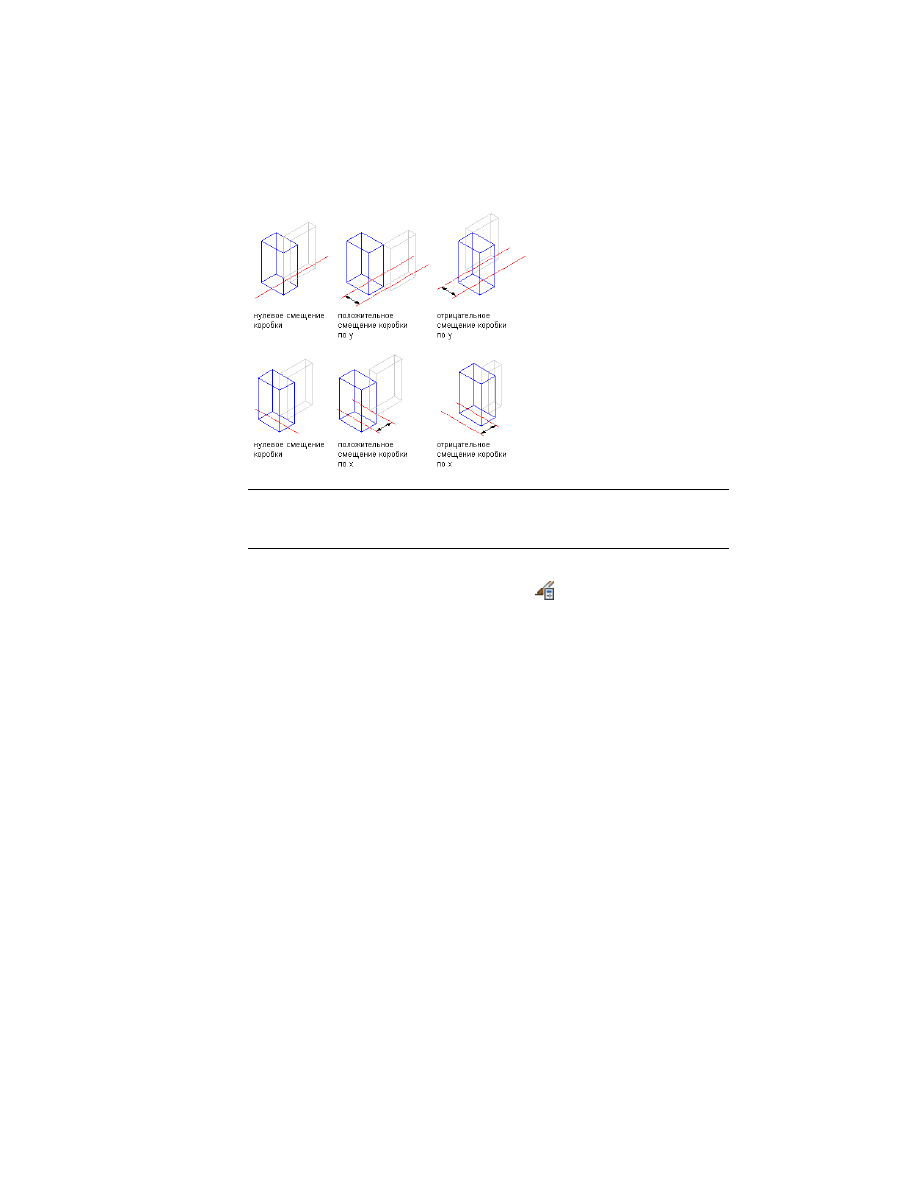

Задание смещения для заполнения навесной стены

Данная процедура предназначена для того, чтобы задать смещение для заполнения
навесной стены. По умолчанию заполнения центрируются по базовой линии навесной
стены. Если в проекте требуется, чтобы заполнение было выровнено по кромкам
каркаса или по некоторой другой части навесной стены, можно задать смещение
заполнения.

Отдельные заполнения, созданные на основе стиля, можно отредактировать прямо
на чертеже. Для выбранного заполнения устанавливаются ручки "Развернуть" и для
направления

, и для направления

, с помощью которых можно изменять

ориентацию заполнения.

Задание смещений панельного заполнения

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

1578 | Глава 21 Навесные стены

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите "Заполнения" в списке "Определения
элементов".

Выберите заполнение из имеющихся или создайте новое.

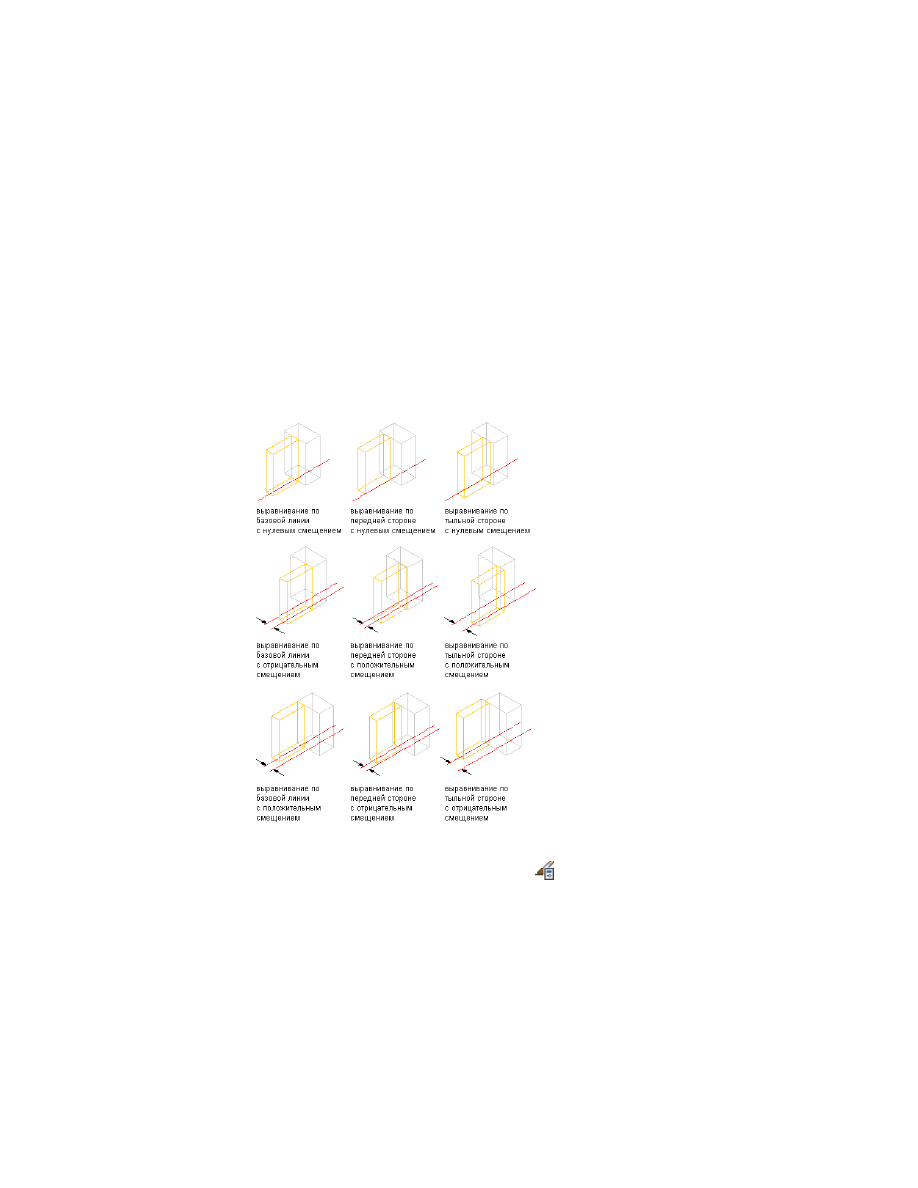

Введите значение смещения.

На виде "План" положительные числа определяют смещение заполнения
вверх от базовой линии, а отрицательные числа задают смещение
заполнения вниз от базовой линии. На смещение влияет также
выбранный для заполнения вид привязки.

Нажмите "ОК".

Удаление определения заполнения из стиля навесной стены

Данная процедура предназначена для того, чтобы удалить ненужное определение
заполнения из списка определений заполнения. Не разрешается удалять определение
заполнения, которое в данный момент назначено ячейке. Кроме того, нельзя удалить
определение заполнения, задаваемое по умолчанию, хотя его можно при
необходимости изменить.

ПРИМЕЧАНИЕ

Информацию об удалении заполнения из ячейки см. в разделе

Удаление заполнения из ячейки навесной стены

на стр. 1606.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В левой панели окна в опции "Определение элементов" выберите
"Заполнения".

Определение заполнений для ячеек навесной стены | 1579

Выберите ненужное определение заполнения и нажмите кнопку
"Удалить".

Нажмите "ОК".

Определение каркасов навесной стены

Для всех сеток навесной стены, включая первичную сетку, можно задать определения
каркасов. Каркас первичной сетки определяет наружные кромки навесной стены.
Габариты каркаса определяются длиной и высотой первичной сетки навесной стены
или вложенной сетки навесной стены. Можно задать каркас, указав ширину и глубину
или выбрав профиль.

Задание каркасов по умолчанию и каркасов на основе профилей

1580 | Глава 21 Навесные стены

Создаются определения каркасов для конкретного стиля навесной стены Эти
определения могут быть назначены каркасам навесной стены только данного стиля.
Можно создавать любое требуемое количество определений каркаса, а потом
присваивать эти определения каркасам по мере необходимости. Если имеются
вложенные сетки, каждая сетка имеет собственный каркас. Имеется стандартное
определение каркаса, которое пользователь может изменять и назначать по мере
необходимости. Неназначенные каркасы не отображаются на экране. Более подробную
информацию см. в разделе

Назначение определений каркасам навесной стены

на

стр. 1609.

СОВЕТ

Пользуясь Диспетчером стилей, можно копировать определение импоста

и использовать его в качестве определения каркаса. Выберите определение импоста
и перетащите его в "Каркасы" в левой части вкладки "Правила проектирования".

Материалы и графические свойства каркасов

Если не желательно, чтобы графические свойства каркасов определялись материалами,
можете задать их графические свойства в стиле навесной стены. Слой, цвет, тип
линии и другие графические свойства стандартного каркаса применяются по
умолчанию ко всем каркасам, кроме тех случаев, когда пользователь создает
пользовательский компонент экранного представления для каждого определения.
Отображение каждого определения каркаса можно изменять независимо от других.
Более подробную информацию см. в разделе

Задание экранного представления

навесных стен

на стр. 1620.

Определение каркаса навесной стены через его ширину и
глубину

Каркас можно описать, задав его ширину и глубину. Габариты каркаса определяются
длиной и высотой сетки навесной стены.

Задание ширины и глубины каркаса

Определение каркасов навесной стены | 1581

Поскольку навесные стены могут содержать несколько стилей объектов, полезно
следовать правилу присваивания каркасам сетки имен, указывающих на
местоположения сетки или ее назначение внутри навесной стены. Например, имя
"Металлический каркас L3-FL1" идентифицирует металлический каркас сетки третьего
уровня на первом этаже.

СОВЕТ

Чтобы удалить кромку каркаса и обеспечить такую подгонку заполнения,

чтобы все место, отведенное на каркас, было заполнено, создайте определение
каркаса с нулевыми значениями ширины и глубины. Далее назначьте это
определение кромке каркаса, которую желаете удалить. Для заполнения
необходимы угловые соединения, как при торцевом остеклении. Более подробную
информацию см. в разделе

Удаление кромки каркаса из навесной стены

на стр. 1611.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В левой части окна в опции "Определение элементов" выберите
"Каркасы".

Чтобы создать новое определение каркаса, нажмите

Введите имя заполнения.

Задайте ширину и глубину каркаса.

Задайте смещения.

Более подробную информацию см. в разделе

Задание смещений для

каркаса навесной стены

на стр. 1585.

Нажмите "ОК".

После того, как определение каркаса создано, его можно присвоить любому каркасу
в навесной стене. Более подробную информацию см. в разделе

Назначение

определений каркасам навесной стены

на стр. 1609.

Создание профиля каркаса навесной стены

Данная процедура предназначена для того, чтобы создать профиль, который можно
использовать для определения формы каркаса навесной стены. После того, как
профиль будет создан, его можно будет выдавить, создав каркас навесной стены.

1582 | Глава 21 Навесные стены

Высота и ширина полилинии, используемой для создания профиля, определяют
высоту и ширину, присваиваемые по умолчанию каркасу навесной стены. Точка
вставки профиля привязана к центру тяжести каркаса.

Постройте замкнутую полилинию такой высоты и глубины, какая нужна
для требуемого каркаса навесной стены.

Выберите полилинию, щелкните правой кнопкой и выберите
"Сформировать", "Определение профиля".

Для точки вставки профиля введите

(центр тяжести).

Точка вставки профиля выравнивается по центру тяжести каркаса.

Введите имя профиля и нажмите "OK".

Теперь можно использовать профиль в качестве каркаса навесной
стены. Более подробную информацию см. в разделе

Определение каркаса

навесной стены с использованием профиля

на стр. 1583.

Определение каркаса навесной стены с использованием
профиля

Данная процедура предназначена для того, чтобы создать определение элемента
каркаса на основе профиля. Если ломаную кромку каркаса использовать не
желательно, для задания изогнутых, зазубренных или других специфических форм
кромок можно использовать профиль.

Для создания каркаса из профиля также можно использовать функцию контекстного
редактирования. Более подробную информацию см. в разделе

Создание границы

каркаса или импоста из полилинии или профиля с помощью контекстного
редактирования

на стр. 1645.

Два примера каркасов на основе профилей

ПРИМЕЧАНИЕ

Точка вставки профиля привязана к центру тяжести каркаса.

Создайте профиль для каркаса

Информация о создании профилей для каркасов навесных стен
содержится в

Создание профиля каркаса навесной стены

на стр. 1582.

Определение каркасов навесной стены | 1583

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В списке "Определения элементов" в левой секции окна выберите
"Каркасы".

Нажмите "Новый каркас".

Введите описательное имя каркаса.

Задайте ширину и глубину для кромки каркаса.

Эти размеры используются при расчете центральной точки кромки для
привязки профиля, а также при задании границы для соседнего
заполнения.

Выберите "Использование профиля".

ПРИМЕЧАНИЕ

Опции темы "Профиль" доступны только при наличии

профилей в текущем чертеже.

Выберите профиль из списка.

По умолчанию ширина и глубина вставляемого профиля соответствует
ширине и глубине профиля, заданных при его создании.

Чтобы подогнать размер профиля так, чтобы он вписался в габариты
кромки каркаса по ширине или по глубине, выберите "Автоматическую
подстройку ширины профиля" или "Автоматическую подстройку
глубины профиля".

Для зеркального отображения профиля выберите "Зеркальное
отображение" вдоль оси X или Y.

Чтобы повернуть профиль, укажите угол "Поворота".

Укажите любые требуемые смещения.

Более подробную информацию см. в разделе

Задание смещений для

каркаса навесной стены

на стр. 1585.

Нажмите "ОК".

Назначение

определений каркасам навесной стены

на стр. 1609.

1584 | Глава 21 Навесные стены

Задание смещений для каркаса навесной стены

Данная процедура предназначена для определения расстояния, на которое каркас
навесной стены удален от подошвы, линии крыши или базовой линии. По умолчанию,
наружные кромки каркаса выравниваются по началу и концу подошвы и по началу
и концу линии крыши. При подгонке ширины каркаса расширение каркаса
происходит вовнутрь. Смещения используются для сжатия или расширения каркаса,
для смещения привязки по умолчанию или для сдвига каркаса от базовой линии по
осям Х или Y.

Описание

Смещение

При положительном смещении по оси X
кромка каркаса перемещается наружу за

пределы конца навесной стены, а отрица-
тельное смещение по оси X означает пере-
мещение кромки каркаса вовнутрь к центру
навесной стены.

В виде "План" положительное смещение по
оси Y смещает кромку каркаса выше базо-

вой линии, а отрицательное - ниже базовой
линии.

Отрицательное смещение от начала удли-
няет каркас за начальную точку, а положи-

Начало

тельное смещение от начала сокращает
каркас. Начальной точкой для вертикаль-
ных кромок является базовая линия, началь-
ной точкой для горизонтальных кромок
(слева направо) - левая сторона.

Отрицательное смещение от конца удлиня-
ет каркас за конечную точку, а положитель-

Конец

ное смещение сокращает каркас. Конечной
точкой для вертикальных кромок является
базовая высота, а конечной точкой для го-
ризонтальных кромок (изображаемых слева
направо) является правая сторона.

Определение каркасов навесной стены | 1585

Задание смещений каркаса в направлениях X и Y

СОВЕТ

Чтобы быстро идентифицировать начало и конец навесной стены, выберите

навесную стену. Ручка "Смена направления" отображается вблизи центра навесной
стены и указывает на конец навесной стены.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В левой части окна в опции "Определение элементов" выберите
"Каркасы".

Выберите определение каркаса из списка.

Укажите значение смещения для кромки каркаса.

Нажмите "ОК".

Удаление определения каркаса из стиля навесной стены

Данная процедура предназначена для того, чтобы удалить определение каркаса из
списка определений каркаса. Не разрешается удалять определение каркаса, если оно
на данный момент назначено кромке каркаса, но можно удалить его, если оно
назначено кромке каркаса в качестве переопределения. Кроме того, нельзя удалить

1586 | Глава 21 Навесные стены

определение каркаса, задаваемое по умолчанию, хотя его можно при необходимости
изменить.

ПРИМЕЧАНИЕ

Информацию об удалении кромки каркаса см. в разделе

Удаление

кромки каркаса из навесной стены

на стр. 1611.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В списке "Определения элементов" в левой секции окна выберите
"Каркасы" .

Выберите ненужное определение каркаса.

Нажмите "Удалить каркас".

Нажмите "ОК".

Определение импостов навесной стены

Во всех сетках навесной стены, включая первичную сетку, допускаются определения
импостов. Импост первичной сетки определяет наружные кромки навесной стены.
Для определения импоста можно задать его ширину и глубину или выбрать профиль,
из которого можно выдавить импост.

Поскольку навесные стены могут содержать несколько вложенных сеток с
различными импостами, полезно следовать правилу присваивания импостам сетки
имен, указывающих на местоположения сетки или ее назначение внутри навесной
стены. Например, имя "Импост окна L3-FL1" идентифицирует импост для окна в
сетке третьего уровня на первом этаже.

Определение импостов навесной стены | 1587

Задание стандартных импостов и импостов на основе профилей

Можно создавать определения импостов для конкретного стиля навесной стены,
причем эти определения можно назначать только сеткам в навесных стенах данного
стиля. Можно создавать любое требуемое количество определений импостов, а потом
присваивать эти определения импостам по мере необходимости. Если имеются
вложенные сетки, каждая сетка имеет собственные импосты. Имеется стандартное
определение импоста, которое присваивается по умолчанию всем неназначенным
импостам и может быть изменено пользователем по мере необходимости. Более
подробную информацию см. в разделе

Назначение определений импостам навесной

стены

на стр. 1613.

СОВЕТ

Пользуясь Диспетчером стилей, можно скопировать определение каркаса

и использовать его в качестве определения импоста. Выберите определение
каркаса и перетащите его в "Импосты" в левой части вкладки "Правила
проектирования".

Материалы и графические свойства импостов

Если не желательно, чтобы графические свойства импостов определялись
материалами, можете задать их графические свойства в стиле навесной стены. Слой,
цвет, тип линии и другие графические свойства стандартного импоста применяются
ко всем импостам, кроме тех случаев, когда пользователь создает пользовательский
компонент экранного представления для каждого определения. Отображение каждого
определения импоста можно изменять независимо друг от друга. Более подробную
информацию см. в разделе

Задание экранного представления навесных стен

на стр.

1620.

1588 | Глава 21 Навесные стены

Определение импоста навесной стены через его ширину и
глубину

Можно описывать импосты путем задания их ширины и глубины.

Задание ширины и глубины импоста

СОВЕТ

Чтобы удалить импосты для торцевого остекления, создайте определение

с нулевыми значениями ширины и глубины. Далее назначьте это определение
импостам, которые желаете удалить. Более подробную информацию см. в разделе

Удаление импостов из сетки навесной стены

на стр. 1616.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В левой панели окна в опции "Определение элементов" выберите
"Импосты".

Нажмите на "Новый импост",

Введите описательное имя импоста.

Укажите длину и ширину импоста.

Укажите требуемые смещения.

Более подробную информацию см. в разделе

Задание смещений для

импостов навесной стены

на стр. 1592.

Нажмите "ОК".

После того, как определение импоста создано, его можно присвоить любому импосту
в навесной стене. Более подробную информацию см. в разделе

Назначение

определений импостам навесной стены

на стр. 1613.

Определение импостов навесной стены | 1589

Создание профиля для импостов навесной стены

Данная процедура предназначена для того, чтобы создать профиль, который можно
использовать для определения формы в определении импоста навесной стены. После
этого можно будет, выдавливая профиль, создать на его основе импосты.

Высота и ширина полилинии, используемой для создания профиля, определяют
высоту и ширину, присваиваемые импосту навесной стены по умолчанию. Точка
вставки профиля привязывается к центру тяжести импоста.

Постройте замкнутую полилинию той высоты и глубины, которые
нужны для требуемого импоста навесной стены.

Выберите полилинию, щелкните правой кнопкой и выберите
"Сформировать", "Определение профиля".

Для точки вставки профиля введите

(центр тяжести).

Точка вставки профиля выравнивается по центру тяжести каркаса.

Введите имя профиля и нажмите "OK".

Теперь можно использовать профиль в качестве импоста навесной
стены. Более подробную информацию см. в разделе

Определение

импостов навесной стены с использованием профиля

на стр. 1590.

Определение импостов навесной стены с использованием
профиля

Данная процедура предназначена для того, чтобы создать определение элемента
импоста на основе профиля. Если ломаную кромки импоста использовать не
желательно, для задания изогнутых, зазубренных или других кромок специфической
формы можно использовать профиль.

Для создания импоста из профиля также можно использовать функцию контекстного
редактирования. Более подробную информацию см. в разделе

Создание границы

каркаса или импоста из полилинии или профиля с помощью контекстного
редактирования

на стр. 1645.

ПРИМЕЧАНИЕ

Точка вставки профиля привязывается к центру тяжести импоста.

1590 | Глава 21 Навесные стены

Выравнивание заполнения по отношению к стандартным импостам и импостам,
построенным на основе профиля

Создайте профиль импоста.

Более подробную информацию см. в разделе

Создание профиля для

импостов навесной стены

на стр. 1590.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль навесной стены.

Раскройте вкладку "Правила проектирования".

В левой панели окна в опции "Определение элементов" выберите
"Импосты".

Нажмите на "Новый импост",

Введите описательное имя импоста.

Укажите длину и ширину импоста.

Эти размеры используются для расчета центральной точки импоста,
по которой выравнивается профиль, а также для того, чтобы обозначить
границы соседнего заполнения.

Выберите "Использование профиля".

ПРИМЕЧАНИЕ

Опции темы "Профиль" доступны только при наличии

профилей в текущем чертеже.

Определение импостов навесной стены | 1591

Выберите профиль из списка.

Чтобы подогнать размер профиля так, чтобы он вписался в габариты
импоста по ширине или по глубине, выберите "Автоматическую
подстройку ширины профиля" или "Автоматическую подстройку
глубины профиля".

Чтобы зеркально отобразить профиль, выберите X и Y для "Зеркального
отображения в".

Чтобы повернуть профиль укажите угол для "Поворота".

Укажите любые требуемые смещения.

Более подробную информацию см. в разделе

Задание смещений для

импостов навесной стены

на стр. 1592.

Нажмите "ОК".

Назначение

определений импостам навесной стены

на стр. 1613.

Задание смещений для импостов навесной стены

Данная процедура предназначена для того, чтобы определить импосты, которые
смещаются от начальной или конечной точки навесной стены с целью удлинить или
укоротить кромку или сместить кромку в направлении X или Y. Например, может
понадобиться смоделировать торцевое остекление путем смещения импостов таким
образом, чтобы они находились позади заполнений в виде стеклянных панелей.

Описание

Смещение

Для вертикальных импостов положитель-
ное смещение по оси X означает перемеще-

ние импостов к концу навесной стены, а
отрицательное смещение по оси X означает
перемещение импостов к начальной точке
навесной стены. Для горизонтальных импо-
стов положительное смещение по оси Y
означает перемещение импостов к верши-
не навесной стены, а отрицательное смеще-
ние по оси Y означает перемещение импо-
стов к подошве навесной стены.

1592 | Глава 21 Навесные стены

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 2
