AutoCAD Architecture 2011. Руководство пользователя (глава 21-24)

Если задается деление по вертикали, размер ячейки равняется длине
ячейки от импоста до импоста. Если задается деление по горизонтали,
размер ячейки равен высоте ячейки.

Чтобы задать для сетки смещение, введите расстояние смещения в поле
"Смещение от начала" или "Смещение от конца". Более подробную
информацию см. в разделе

Задание смещения для сетки блока навесных

стен

на стр. 1725.

СОВЕТ

Ширина коробки рассчитывается как часть размера ячейки.

Поэтому размер ячеек, соседних с каркасом, может отличаться от
размера других ячеек. Если не следует включать ширину каркаса в
размер ячейки, укажите для сетки смещение, равное ширине каркаса.

При построении блока навесных стен с использованием ячеек
фиксированного размера между последней ячейкой полного размера
и концом блока часто остается лишнее пространство.

Чтобы подогнать размер ячейки и автоматически распределить лишнее
пространство в процессе построения блоков навесных стен, надо
выбрать опцию "Автоматическая подстройка ячеек".

Выполните подгонку ячеек для вписывания в свободное пространство.

то...

Если требуется …

выберите опцию "Автоподстройка
ячеек", выберите пункт "Расшире-

добавить пространство к ячейкам
сетки,

ние для подстройки ячеек", а затем
выберите конкретные ячейки, к ко-
торым будет добавляться простран-
ство. Можно выбирать любую ком-
бинацию конкретных ячеек.

выберите опцию "Автоподстройка
ячеек", выберите пункт "Уменьше-

удалить пространство из ячеек сет-
ки,

ние для подстройки ячеек" и выбе-
рите конкретные ячейки, из кото-
рых удаляется пространство. Можно
выбирать любую комбинацию кон-
кретных ячеек.

Подробнее о смещениях см. в

Задание смещения для сетки блока

навесных стен

на стр. 1725.

Нажмите "ОК".

Определение делений для сеток блока навесных стен | 1721

О назначении определения деления конкретной сетке в моделируемой навесной
стене см. в

Назначение деления сетке блока навесных стен

на стр. 1746.

Использовании опции "Автоматическая подстройка ячеек"
для изменения размера ячеек сетки блока навесных стен

Данная процедура предназначена для того, чтобы автоматически изменить размер
ячеек сетки в случае, когда результат деления размера сетки на указанный размер
ячейки не равен целому числу.

Например, если первичная вертикальная сетка в стиле блока навесных стен имеет
длину 17 футов и задается фиксированный размер ячейки, равный 3 футам, то в сетку
входят пять ячеек по 3 фута, и остаются еще 2 фута. Используя опцию
"Автоподстройка ячеек", можно указать, как в сетке распределяется остаток от
деления.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции под опцией "Определения элементов" выберите
"Секции".

Выберите "Определение секции" или создайте новое определение.

В качестве типа секции выберите "Фиксированный размер ячеек".

Выберите опцию "Автоподстройка ячеек" и укажите способ подстройки
ячеек.

то...

Если требуется …

выберите "Увеличение" и укажите
отдельные ячейки, к которым будет
добавляться лишнее пространство.

добавить оставшееся пространство
к ячейкам сетки,

выберите "Уменьшение" и укажите
отдельные ячейки, из которых про-

удалить пространство из ячеек сет-
ки,

странство будет удалено. Для кон-
троля уменьшения ячейки следует
выбрать "Не уменьшать размер
ячейки более чем наполовину".

1722 | Глава 21 Навесные стены

Для ячеек, которые не были выбраны, сохраняется фиксированный
размер, указанный в "Размере ячейки".

Задание фиксированного количества ячеек для сетки блока
навесных стен

Данная процедура предназначена для того, чтобы определить конкретное количество
ячеек в сетке. В данном случае размер ячеек определяется длиной или высотой сетки,
в зависимости от способа деления сетки.

В некоторых случаях, при создании сетки блока навесных стен сложной формы,
целесообразно начать с построения стандартной сетки с фиксированным количеством
ячеек, а затем выполнить точную подстройку сетки вручную. Можно вначале создать
сетку с фиксированным количеством ячеек, а затем преобразовать ее в сетку ручной
работы. Информацию о сетках, моделируемых вручную, см. в разделе

Ручной режим

задания количества и размера ячеек в сетке блока навесных стен

на стр. 1724.

Задание фиксированного количества ячеек

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

На левой панели в "Определении элементов" выберите "Секции".

Выберите "Определение секции" или создайте новое определение.

Выберите "Фиксированное количество ячеек" в качестве типа деления.

Укажите количество ячеек.

Чтобы задать для сетки смещение, введите значение смещения в поле
"Смещение от начала" или "Смещение от конца". Более подробную

Определение делений для сеток блока навесных стен | 1723

информацию см. в разделе

Задание смещения для сетки блока навесных

стен

на стр. 1725.

ПРИМЕЧАНИЕ

Если требуется выполнить точную подстройку

начальной структуры с фиксированным количеством ячеек, выберите
"Преобразовать в ручное деление" и отредактируйте сетку, как
описано в

Ручной режим задания количества и размера ячеек в сетке

блока навесных стен

на стр. 1724.

Нажмите "ОК".

О назначении определения деления конкретной сетке в моделируемой навесной
стене см. в

Назначение деления сетке блока навесных стен

на стр. 1746.

Ручной режим задания количества и размера ячеек в сетке
блока навесных стен

Данная процедура предназначена для того, чтобы вручную добавлять линии сетки
и указывать смещение для каждой линии в тех случаях, когда необходимо построить
сетку с уникальными параметрами, не вписывающимися ни в один из существующих
типов деления. Можно также взять в качестве основы сетку с ячейками
фиксированного размера или с фиксированным количеством ячеек, а потом вручную
подстроить линии сетки под свои требования.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

На левой панели в "Определении элементов" выберите "Секции".

Выберите "Определение секции" или создать новое определение.

Выберите "Ручной" в качестве "Типа деления".

Нажмите "Добавить линию сетки", чтобы вставить линию сетки.
Вставьте требуемое количество линий сетки. Если надо удалить линию
сетки, выберите линию из таблицы и нажмите "Удалить линию сетки".

В пункте "Смещение" в таблице линий сетки укажите расстояние
смещения для каждой линии сетки.

1724 | Глава 21 Навесные стены

Смещение линии сетки

В пункте "От" в таблице линий сетки выберите то место, относительно
которого указывается смещение линии сетки.

Опция "Смещения линии сетки от"

Чтобы задать для сетки смещение, введите расстояние смещения в поле
"Смещение от начала" или "Смещение от конца".

Более подробную информацию см. в разделе

Задание смещения для

сетки блока навесных стен

на стр. 1725.

Нажмите "ОК".

Информацию о присваивании определения деления конкретной сетке
в моделируемой навесной стене см. в разделе

Назначение деления сетке

блока навесных стен

на стр. 1746.

Задание смещения для сетки блока навесных стен

По умолчанию, ячейки сетки измеряются от начальной и конечной точек базовой
линии блока навесных стен. При вычислении размера ячейки не учитывается ширина
каркаса сетки. Например, если моделируется блок навесных стен с базовой линией
14 футов и каркасом шириной 1 фут слева и справа, и при этом задано фиксированное
количество вертикальных ячеек, то ячейки получатся разного размера. Первая и
последняя ячейка окажутся меньше, поскольку в их размер входит ширина каркаса.
Чтобы обеспечить равный размер ячеек, необходимо сместить начало и конец сетки
на ширину каркаса.

Определение делений для сеток блока навесных стен | 1725

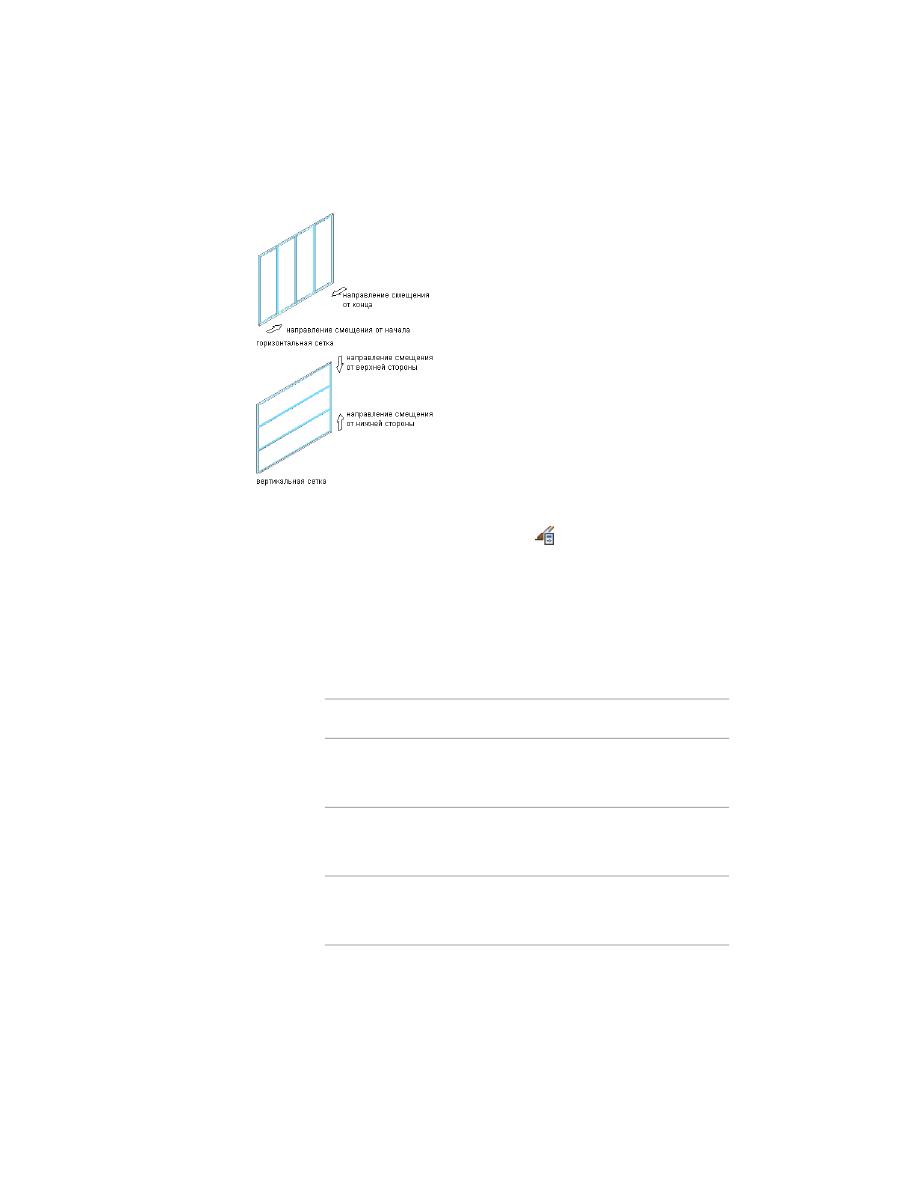

Задание направлений смещения сетки

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

На левой панели в "Определении элементов" выберите "Секции".

Выберите определение деления из существующих или создайте новое
определение.

Укажите смещение для сетки.

то...

Если требуется указать расстоя-
ние между...

введите значение "Смещения от на-
чала".

начальной точкой базовой линии
навесной стены и началом первой
ячейки в горизонтальной сетке,

введите значение "Смещения от
конца".

конечной точкой базовой линии
навесной стены и концом послед-
ней ячейки в горизонтальной сетке,

введите значение "Смещения от
подошвы".

подошвой навесной стены и нача-
лом первой ячейки в вертикальной
сетке,

1726 | Глава 21 Навесные стены

то...

Если требуется указать расстоя-
ние между...

введите значение "Смещения свер-
ху".

линии крыши навесной стены и
концом верхней ячейки в вертикаль-
ной сетке,

Нажмите "ОК".

Удаление определения деления из стиля блока навесных
стен

Данная процедура предназначена для того, чтобы удалить определение деления,
которое более не нужно. Не разрешается удалять определение деления, которое на
текущий момент назначено сетке. Кроме того, нельзя удалить определение деления,
задаваемое по умолчанию, хотя можно изменить его.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В списке "Определения элементов" в левой секции окна выберите
"Деления".

Выберите определение деления, которое хотите удалить.

Нажмите "Удалить деление".

Нажмите "ОК".

Определение заполнений для ячеек блоков навесных стен

Заполнение - это то, что содержится в ячейке блока навесных стен. Ячейка блока
навесных стен может быть по умолчанию заполнена простой панелью либо может
содержать вложенную сетку, AD-полигон, дверь, окно или стиль дверной/оконной
сборки. Чтобы стили объектов, используемые в заполнениях, можно было добавить
к определению заполнения, они должны быть заданы в текущем чертеже. Обычно
с помощью панелей моделируют остекление или традиционные виды облицовки,
например, камень или бетон. Более подробную информацию см. в разделе

Назначение

заполнений ячейкам блока навесных стен

на стр. 1747.

Определение заполнений для ячеек блоков навесных стен | 1727

ПРИМЕЧАНИЕ

Среди вариантов, которые можно выбрать при назначении

заполнения сетке, имеются вложенные сетки и отсутствие заполнения. Эти опции
не требуют определений заполнений. Более подробную информацию см. в разделе

Создание вложенной сетки блока навесных стен

на стр. 1748 и

Удаление определения

заполнения из стиля блока навесных стен

на стр. 1732.

Можно определить любое требуемое количество заполнений, а затем использовать
механизм назначения их ячейкам для того, чтобы указать, в каких ячейках
используется каждое из заполнений. Стандартное заполнение, т.е., то, которое
применяется по умолчанию для всех ячеек, которым заполнение не назначено, можно
изменять.

ПРИМЕЧАНИЕ

Создание определений заполнения для конкретного стиля блока

навесных стен. Эти определения можно назначать только ячейкам сетки блока
заданного стиля.

Материалы

В стилях используются материалы стиля объекта, назначенного каждой панели.
Например, если для заполнения задана сборка дверь/окно стандартного стиля, то в
качестве материалов данного заполнения используются те, которые указаны в стиле
дверной/оконной сборки. Для простых панелей материал должен быть назначен в
стиле навесной стены.

Если не желательно, чтобы графические свойства заполнений определялись
материалами, можете задать их графические свойства в стиле блока навесных стен.
Слой, цвет, тип линии и другие графические свойства заполнения, задаваемого по
умолчанию, применяются ко всем заполнениям, за исключением тех случаев, когда
создается пользовательский компонент экранного представления для каждого
определения заполнения. В этом случае можно независимо управлять экранным
представлением каждого определения заполнения. Более подробную информацию
см. в разделе

Задание экранного представления блоков навесных стен

на стр. 1767.

Создание панельного заполнения для блока навесных стен

Данная процедура предназначена для того, чтобы создать заполнение в виде простых
панелей, моделирующих в навесной стене основные облицовочные материалы,
включая каменные, бетонные или металлические стенные панели, а также остекление.

Поскольку в навесных стенах могут использоваться несколько видов заполнений,
полезно придерживаться правила присвоения панельным заполнениям имен, в
которых указывается местоположение заполнения и его назначение внутри навесной

1728 | Глава 21 Навесные стены

стены. Например, "Каменная панель L3-FL1" может служить идентификатором
каменной панели в сетке третьего уровня на первом этаже.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции под опцией "Определения элементов" выберите
"Заполнения".

Нажмите "Новое заполнение".

Введите описательное имя заполнения.

Укажите для заполнения привязку.

Более подробную информацию см. в разделе

Задание привязки

заполнения блока навесных стен

на стр. 1730.

Задайте смещение для заполнения.

Более подробную информацию см. в разделе

Задание смещения для

заполнения блока навесных стен

на стр. 1730.

Укажите толщину панели.

Задание толщины панели заполнения

Нажмите "ОК".

Создав определение заполнения, можно назначить его любой ячейке сетки блока
навесных стен. Более подробную информацию см. в разделе

Назначение заполнений

ячейкам блока навесных стен

на стр. 1747.

Определение заполнений для ячеек блоков навесных стен | 1729

Задание привязки заполнения блока навесных стен

Данная процедура предназначена для привязки заполнения таким образом, чтобы
его центр был расположен либо на базовой линии блока навесных стен, либо спереди
или сзади базовой линии. На виде "План" передняя часть блока (начерченного слева
направо) находится ниже базовой линии, а задняя часть - выше базовой линии.

ПРИМЕЧАНИЕ

Процедура перемещения заполнения от базовой линии описана в

Задание смещения для заполнения блока навесных стен

на стр. 1730.

Задание привязки заполнения

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите "Заполнения" в списке "Определения
элементов".

Выберите заполнение из имеющихся или создайте новое.

Выберите тип привязки: спереди, по центру или сзади.

Нажмите "ОК".

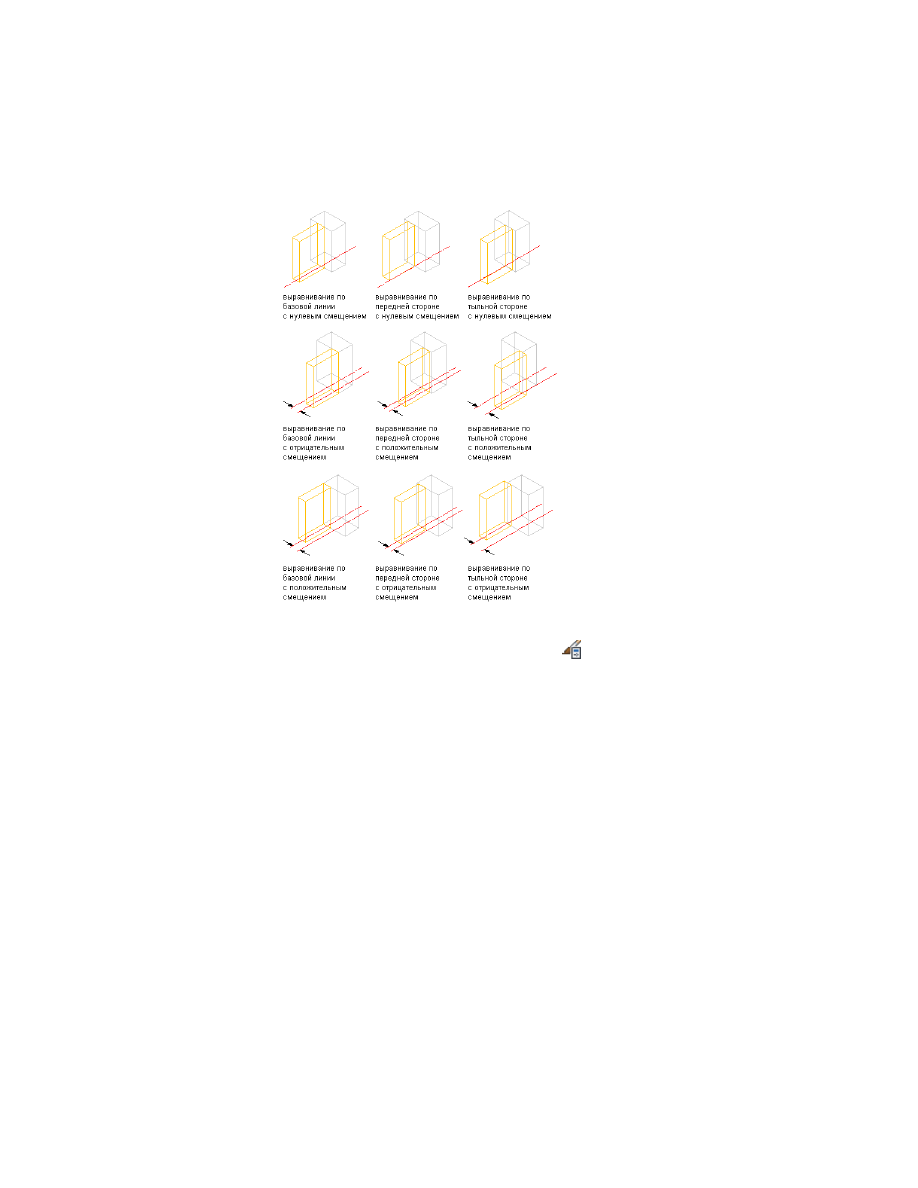

Задание смещения для заполнения блока навесных стен

Данная процедура предназначена для того, чтобы указать смещение заполнения
блока навесных стен. По умолчанию заполнения отцентрированы по базовой линии
блока навесных стен. Если в вашем проекте требуется, чтобы заполнение было
выровнено по кромкам каркаса или по некоторой другой части блока навесных стен,
можно задать смещение заполнения.

1730 | Глава 21 Навесные стены

Задание смещений панельного заполнения

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите "Заполнения" в списке "Определения
элементов".

Выберите заполнение из имеющихся или создайте новое.

Введите значение смещения.

На виде "План" положительные числа определяют смещение заполнения
вверх от базовой линии, а отрицательные числа задают смещение
заполнения вниз от базовой линии. На смещение влияет также
выбранный для заполнения вид привязки.

Нажмите "ОК".

Определение заполнений для ячеек блоков навесных стен | 1731

Удаление определения заполнения из стиля блока навесных
стен

Данная процедура предназначена для того, чтобы удалить определение заполнения,
которое более не требуется, из списка определения заполнения. Не разрешается
удалять определение заполнения, которое на текущий момент назначено ячейке.
Кроме того, нельзя удалить определение заполнения, задаваемое по умолчанию, хотя
его можно при необходимости изменить.

ПРИМЕЧАНИЕ

Информацию об удалении заполнения из ячейки см. в

Удаление

заполнения из ячейки блока навесных стен

на стр. 1753.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите "Заполнения" в списке "Определения
элементов".

Выберите в списке ненужное определение заполнения.

Нажмите "Удалить заполнение".

Нажмите "ОК".

Определение каркасов блока навесных стен

Во всех сетках блока навесных стен, включая первичную сетку, допускается наличие
определений каркаса. Каркас первичной сетки определяет наружные кромки блока.
Габариты каркаса определяются длиной и высотой первичной сетки блока или
вложенной сетки блока навесных стен. Описать каркас можно или указав его ширину
и глубину, или выбрав профиль.

1732 | Глава 21 Навесные стены

Задание каркасов по умолчанию и на основе профилей

Создаются определения каркаса для конкретного стиля блока навесных стен. Эти
определения можно назначать только каркасам в блоках навесных стен заданного
стиля. Можно создать любое требуемое количество определений каркасов, а потом
присваивать эти определения каркасам по мере необходимости. Если работать с
вложенными сетками, то каждая сетка имеет собственный каркас. Имеется
стандартное определение каркаса, которое пользователь может изменять и назначать
по мере необходимости. Неназначенные каркасы не отображаются на экране. Более
подробную информацию см. в разделе

Назначение определений каркасам блока

навесных стен

на стр. 1757.

СОВЕТ

Можно скопировать определение импоста и использовать его в качестве

определения каркаса. Выберите определение импоста и перетащите его в "Каркасы"
в древовидной схеме в левой части диалогового окна.

Материалы и графические свойства каркасов

Если не желательно, чтобы графические свойства каркасов определялись материалами,
можете задать их графические свойства в стиле навесной стены. Слой, цвет, тип
линии и другие графические свойства стандартного каркаса применяются по
умолчанию ко всем каркасам, кроме тех случаев, когда пользователь создает
пользовательский компонент экранного представления для каждого определения.
Отображение каждого определения каркаса можно изменять независимо от других.
Более подробную информацию см. в разделе

Задание экранного представления

блоков навесных стен

на стр. 1767.

Определение каркасов блока навесных стен | 1733

Определение каркаса блока навесных стен путем задания
ширины и глубины

Каркас можно описать, указав его ширину и глубину. Габариты каркаса определяются
длиной и высотой сетки блока навесных стен.

Задание ширины и глубины каркаса

Поскольку блоки навесных стен могут содержать несколько вложенных сеток с
различными каркасами, целесообразно присваивать каркасам сеток имена, в которых
указывается местоположение сетки или ее назначение внутри блока. Например, имя
"Металлический каркас L3-FL1" может идентифицировать металлический каркас
сетки третьего уровня на первом этаже.

СОВЕТ

Чтобы удалить кромку каркаса и обеспечить такую подгонку заполнения,

чтобы все место, отведенное на каркас, было заполнено, создайте определение
каркаса с нулевыми значениями ширины и глубины. Далее назначьте это
определение кромке каркаса, которую желаете удалить. Для заполнения
необходимы угловые соединения, как при торцевом остеклении. Более подробную
информацию см. в разделе

Удаление кромки каркаса из блока навесных стен

на

стр. 1759.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите "Каркасы" в списке "Определения
элементов".

Чтобы создать новое определение каркаса, нажмите "Новый каркас" .

Введите описательное имя каркаса.

Задайте ширину и глубину каркаса.

1734 | Глава 21 Навесные стены

Задайте смещения.

Более подробную информацию см. в разделе

Задание смещений для

каркаса блока навесных стен

на стр. 1737.

Нажмите "ОК".

После того как определение каркаса создано, его можно присвоить любому каркасу
блока навесных стен. Более подробную информацию см. в разделе

Назначение

определений каркасам блока навесных стен

на стр. 1757.

Создание профиля для каркаса блока навесных стен

Данная процедура предназначена для того, чтобы создать профиль, который можно
использовать для определения формы каркаса блока навесных стен. Далее можно
будет выполнить выдавливание профиля и, таким образом, создать каркас блока
навесных стен.

Высота и ширина полилинии, используемой для создания профиля, определяют
высоту и ширину, присваиваемые каркасу блока навесных стен по умолчанию. Точка
вставки профиля привязана к центру тяжести каркаса.

Вычертите замкнутую полилинию той высоты и глубины, которая
требуется для каркаса блока навесных стен.

Выберите полилинию, щелкните правой кнопкой и выберите
"Сформировать", "Определение профиля".

Для точки вставки профиля введите

(центр тяжести).

Точка вставки профиля выравнивается по центру тяжести каркаса.

Введите имя профиля и нажмите "OK".

Теперь можно использовать профиль в качестве каркаса навесной
стены. Более подробную информацию см. в разделе

Определение каркаса

блока навесных стен с помощью профиля

на стр. 1735.

Определение каркаса блока навесных стен с помощью
профиля

Данная процедура предназначена для того, чтобы создать определение элемента
каркаса на основе профиля. Если не желательно, чтобы кромка каркаса была
прямолинейной, можно использовать для определения кромок профиль, содержащий
дуги, зубцы или элементы любой другой формы.

Определение каркасов блока навесных стен | 1735

Два примера каркасов на основе профилей

ПРИМЕЧАНИЕ

Точка вставки профиля привязана к центру тяжести каркаса.

Создание профиля каркаса

Процедура создания профилей для каркасов блоков навесных стен
описана в

Создание профиля для каркаса блока навесных стен

на стр.

1735.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В списке "Определения элементов" в левой секции окна выберите
"Каркасы".

Нажмите "Новый каркас".

Введите описательное имя каркаса.

Задайте ширину и глубину для кромки каркаса.

Эти размеры используются при расчете центральной точки кромки для
привязки профиля, а также при задании границы для соседнего
заполнения.

Выберите "Использование профиля".

ПРИМЕЧАНИЕ

Опции темы "Профиль" доступны только при наличии

профилей в текущем чертеже.

Выберите профиль из списка.

По умолчанию ширина и глубина вставляемого профиля соответствует
ширине и глубине профиля, заданных при его создании.

1736 | Глава 21 Навесные стены

Чтобы подогнать размер профиля так, чтобы он вписался в габариты
кромки каркаса по ширине или по глубине, выберите "Автоматическую
подстройку ширины профиля" или "Автоматическую подстройку
глубины профиля".

Чтобы зеркально отобразить профиль, выберите X и Y для "Зеркального
отображения в".

Чтобы развернуть профиль, укажите угол для "Поворота".

Укажите любые требуемые смещения.

Более подробную информацию см. в разделе

Задание смещений для

каркаса блока навесных стен

на стр. 1737.

Нажмите "ОК".

Назначение

определений каркасам блока навесных стен

на стр. 1757.

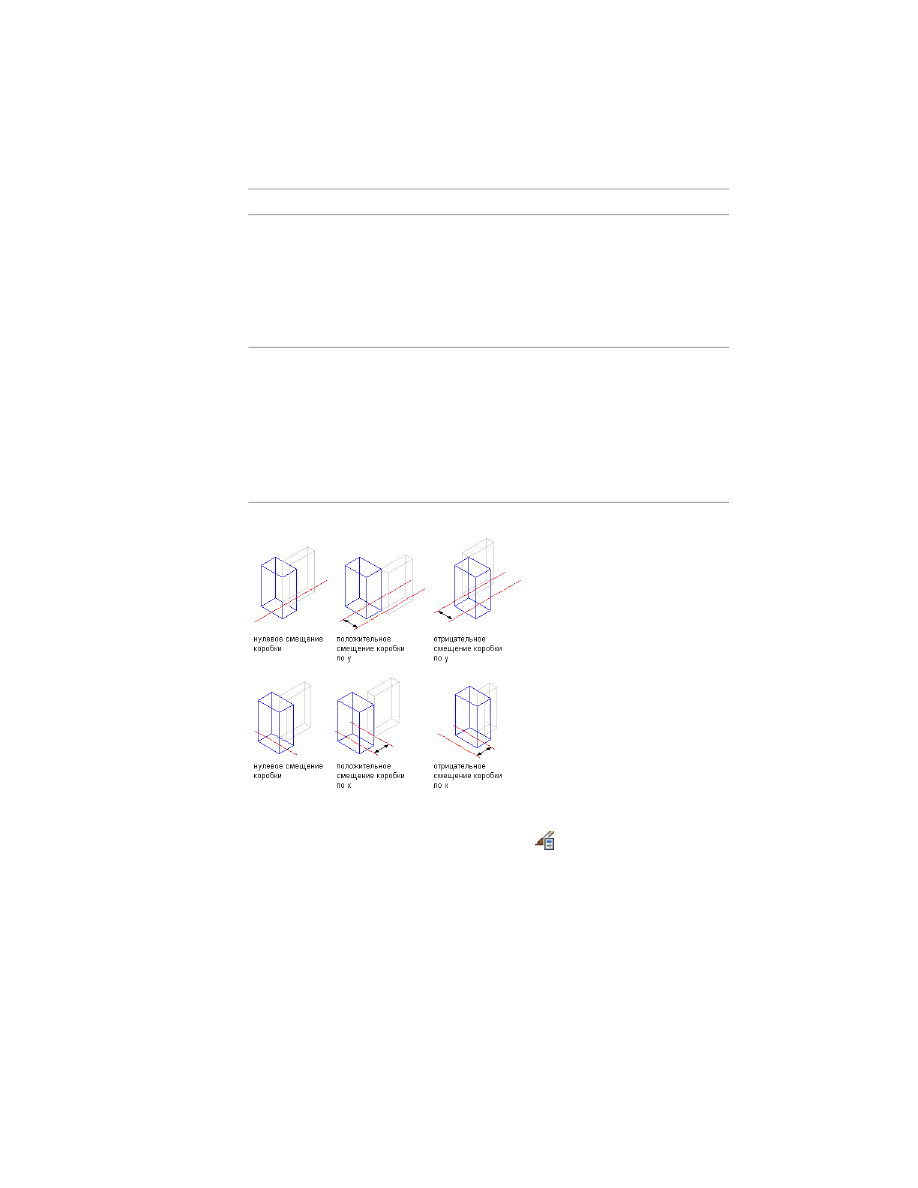

Задание смещений для каркаса блока навесных стен

Данная процедура предназначена для задания расстояния, на которое каркас блока
навесных стен должен быть удален от подошвы, линии крыши или базовой линии.
По умолчанию, наружные кромки каркаса привязываются к началу и концу подошвы
и к началу и концу линии крыши. Когда корректируется ширина каркаса, расширение
каркаса происходит вовнутрь. Смещения используются для сжатия или расширения
каркаса, для смещения привязки по умолчанию или для сдвига каркаса от базовой
линии по осям Х или Y.

Описание

Смещение

Если смещение по оси X положительно,
кромка каркаса перемещается наружу за

пределы конца блока навесных стен; отри-
цательное смещение по оси X означает пе-
ремещение кромки каркаса вовнутрь к
центру блока.

В виде "План" положительное смещение по
оси Y смещает кромку каркаса выше базо-

вой линии, а отрицательное - ниже базовой
линии.

Отрицательное "Смещение от начала"
означает удлинение каркаса с переходом

Начало

Определение каркасов блока навесных стен | 1737

Описание

Смещение

через точку начала, а положительное
"Смещение от начала" означает укорачива-
ние каркаса. Точкой начала для вертикаль-
ных кромок является базовая линия, а точ-
кой начала для горизонтальных кромок
(изображаемых слева направо) является
левая сторона.

Отрицательное "Смещение от конца" озна-
чает удлинение каркаса за пределы конеч-

Конец

ной точки, а положительное "Смещение от
начала" означает укорачивание каркаса.
Конечной точкой для вертикальных кромок
является базовая высота, а для горизонталь-
ных кромок (изображаемых слева направо)
- правая сторона.

Задание смещений каркаса

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

1738 | Глава 21 Навесные стены

В левой части окна в опции "Определение элементов" выберите
"Каркасы".

Выберите определение каркаса из списка.

Укажите значения X, Y, "Начала" или "Конца" в качестве расстояние
смещения для конца кромки.

Нажмите "ОК".

Удаление определения каркаса из стиля блока навесных
стен

Данная процедура предназначена для того, чтобы удалить определение каркаса из
списка определений каркаса. Не разрешается удалять определение каркаса, если оно
на данный момент назначено кромке каркаса, но можно удалять его, если оно
назначено кромке каркаса в качестве переопределения. Кроме того, нельзя удалить
определение каркаса, задаваемое по умолчанию, хотя его можно при необходимости
изменить.

ПРИМЕЧАНИЕ

Информацию об удалении кромки каркаса см. в.

Удаление кромки

каркаса из блока навесных стен

на стр. 1759.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой части окна в опции "Определения элементов" выберите
"Каркасы".

Выберите в списке ненужное определение каркаса.

Нажмите "Удалить каркас".

Нажмите "ОК".

Определение импостов блока навесных стен

Импосты блока навесных стен представляют собой грани между ячейками сетки.
Импосты можно описать, или задав их ширину и глубину, или выбрав профиль для
выдавливания импоста.

Определение импостов блока навесных стен | 1739

Поскольку блоки навесных стен могут содержать несколько вложенных сеток с
различными импостами, полезно следовать правилу присваивания импостам сетки
имен, указывающих на местоположения сетки или ее назначение внутри блока
навесных стен. Например, имя "Декоративный импост панели L3-FL1" может
идентифицировать импост панели в сетке третьего уровня на первом этаже.

Задание импостов по умолчанию и создание импостов из профилей

Можно создавать определения импостов для конкретного стиля блока навесных
стен, причем эти определения можно назначать только сеткам в блоках данного
стиля. Можно создать любое требуемое количество определений импостов, а потом
присваивать эти определения импостам по мере необходимости. Если имеются
вложенные сетки, каждая сетка имеет собственные импосты. Имеется стандартное
определение импоста, которое присваивается по умолчанию всем неназначенным
импостам и может быть изменено пользователем по мере необходимости. Более
подробную информацию см. в разделе

Назначение определений импостам блока

навесных стен

на стр. 1761.

СОВЕТ

Можно скопировать определение каркаса и использовать его в качестве

определения импоста. Выберите определение каркаса и перетащите его в "Импосты"
в левой секции диалогового окна.

Материалы и графические свойства импостов

Если не желательно, чтобы графические свойства импостов определялись
материалами, можете задать их графические свойства в стиле блока навесных стен.
Слой, цвет, тип линии и другие графические свойства импоста, задаваемые по
умолчанию, применяются ко всем импостам, кроме тех случаев, когда пользователь

1740 | Глава 21 Навесные стены

создает пользовательский компонент экранного представления для каждого
определения. Отображение каждого определения импоста можно изменять
независимо друг от друга. Более подробную информацию см. в разделе

Задание

экранного представления блоков навесных стен

на стр. 1767.

Определение импоста блока навесных стен путем задания
его ширины и глубины

Можно определять импосты, задавая их ширину и глубину.

Задание ширины и глубины импоста

СОВЕТ

Чтобы удалить импосты для торцевого остекления, создайте определение

с нулевыми значениями ширины и глубины. Далее назначьте это определение
импостам, которые желаете удалить. Более подробную информацию см. в разделе

Удаление импостов из сетки блока навесных стен

на стр. 1764.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой панели окна в опции "Определение элементов" выберите
"Импосты".

Нажмите на "Новый импост",

Введите описательное имя импоста.

Укажите длину и ширину импоста.

Укажите требуемые смещения.

Более подробную информацию см. в разделе

Задание смещений для

импостов блока навесных стен

на стр. 1744.

Определение импостов блока навесных стен | 1741

Нажмите "ОК".

После того, как определение импоста создано, его можно присвоить любому импосту
блока навесных стен. Более подробную информацию см. в разделе

Назначение

определений импостам блока навесных стен

на стр. 1761.

Создание профиля для импостов блока навесных стен

Данная процедура предназначена для того, чтобы создать профиль, который можно
использовать для задания формы в определении импоста блока навесных стен. После
этого можно выполнить выдавливание профиля, таким образом создав импосты на
его основе.

Высота и ширина полилинии, используемой для создания профиля, определяют
высоту и ширину, задаваемые для импоста блока навесных стен по умолчанию. Точка
вставки профиля привязывается к центру тяжести импоста.

Постройте замкнутую полилинию той высоты и глубины, какие
требуются для импоста блока навесных стен.

Выберите полилинию, щелкните правой кнопкой и выберите
"Сформировать", "Определение профиля".

Для точки вставки профиля введите

(центр тяжести).

Точка вставки профиля выравнивается по центру тяжести каркаса.

Введите имя профиля и нажмите "OK".

Теперь профиль можно использовать в качестве импоста блока
навесных стен. Более подробную информацию см. в разделе

Определение импостов блока навесных стен с помощью профиля

на

стр. 1742.

Определение импостов блока навесных стен с помощью
профиля

Данная процедура предназначена для того, чтобы создать определение импоста на
основе профиля. Если не желательно, чтобы кромка импоста была прямолинейной,
то с помощью профиля можно создать форму кромки, включающую в себя дуги,
зубцы и элементы любой другой формы.

ПРИМЕЧАНИЕ

Точка вставки профиля привязана к центру тяжести импоста.

1742 | Глава 21 Навесные стены

Выравнивание заполнения по отношению к стандартным импостам и импостам,
построенным на основе профиля

Создайте профиль импоста.

Более подробную информацию см. в разделе

Создание профиля для

импостов блока навесных стен

на стр. 1742.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В списке "Определения элементов" в левой секции окна выберите
"Импосты".

Чтобы создать новое определения импоста, выберите "Новый импост".

Введите описательное имя импоста.

Укажите длину и ширину импоста.

Эти размеры используются для расчета центральной точки импоста, к
которой привязывается профиль, а также для того, чтобы обозначить
границы соседнего заполнения.

Выберите "Использование профиля".

ПРИМЕЧАНИЕ

Опции темы "Профиль" доступны только при наличии

профилей в текущем чертеже.

Выберите профиль из списка.

Чтобы подогнать размер профиля так, чтобы он вписался в габариты
импоста по ширине или по глубине, выберите "Автоматическую

Определение импостов блока навесных стен | 1743

подстройку ширины профиля" или "Автоматическую подстройку
глубины профиля".

Чтобы зеркально отобразить профиль, выберите X и Y для "Зеркального
отображения в".

Чтобы повернуть профиль укажите угол для "Поворота".

Укажите любые требуемые смещения.

Более подробную информацию см. в разделе

Задание смещений для

импостов блока навесных стен

на стр. 1744.

Нажмите "ОК".

Назначение

определений импостам блока навесных стен

на стр. 1761.

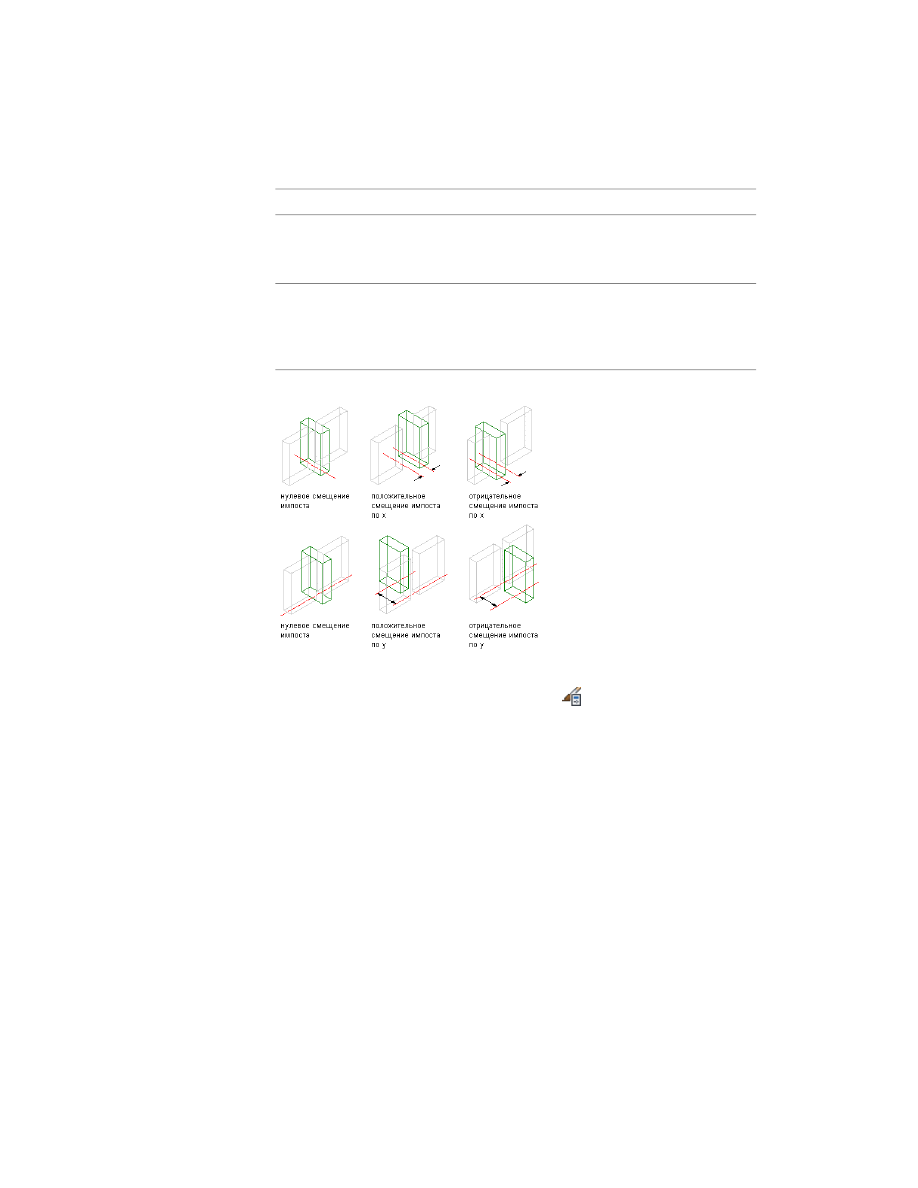

Задание смещений для импостов блока навесных стен

Данная процедура предназначена для определения импостов, смещенных от
начальной или конечной точки блока навесных стен для того, чтобы удлинить или
укоротить кромку или сместить ее по X или Y. Например, может потребоваться
построить торцевое остекление путем смещения импостов таким образом, чтобы
они находились сзади заполнений в виде стеклянных панелей.

Описание

Смещение

Для вертикальных импостов положитель-
ное смещение по оси X означает перемеще-

ние импостов к концу блока навесных стен,
а отрицательное смещение по X означает
перемещение импостов к начальной точке
блока навесных стен. Для горизонтальных
импостов положительное смещение по оси
Y означает перемещение импостов к вер-
шине блока навесных стен, а отрицательное
- к подошве блока навесных стен.

В виде "План" при положительном смеще-
нии по оси Y импосты смещаются выше ба-

зовой линии, при отрицательном смещении
- ниже базовой линии.

1744 | Глава 21 Навесные стены

Описание

Смещение

При отрицательном смещении от начала
импосты удлиняются за начальную точку,
при положительном - сокращаются.

Начало

Отрицательное "Смещение от конца" вызы-
вает удлинение импостов за пределы конеч-

Конец

ной точки, а положительное - укорачивание
импостов.

Задание смещений импоста

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой части окна в опции "Определение элементов" выберите
"Импосты".

Выберите определение импоста из списка.

Задайте смещения для Х, Y, начала и конца.

Нажмите "ОК".

Определение импостов блока навесных стен | 1745

Удаление определения импоста из стиля блока навесных
стен

Данная процедура предназначена для того, чтобы удалить определение импоста из
списка определений импостов. Не разрешается удалять определение импоста, если
оно назначено импосту. Кроме того, нельзя удалить определение импоста, задаваемое
по умолчанию, хотя его можно при необходимости изменить.

ПРИМЕЧАНИЕ

Подробнее об удалении импостов, находящихся между ячейками

см.

Удаление импостов из сетки блока навесных стен

на стр. 1764.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой части окна в опции "Определение элементов" выберите
"Импосты".

Выберите в списке ненужное определение импоста.

Удалите определение импоста, нажав "Удалить импост".

Нажмите "ОК".

Назначение деления сетке блока навесных стен

Данная процедура предназначена для того, чтобы назначить сетке блока навесных
стен деление. Деление определяет ориентацию сетки (направление, в котором
располагаются ячейки сетки и импосты, - горизонтальное или вертикальное) и тип
деления (количество и размер ячеек).

После того, как определение деления задано, его можно присвоить первичной сетке
или вложенным сеткам. Вложенные сетки создаются с помощью выбора в качестве
назначения для ячеек опции "Вложенная сетка". Более подробную информацию см.
в разделе

Работа с вложенными сетками в навесных стенах

на стр. 1597.

1746 | Глава 21 Навесные стены

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

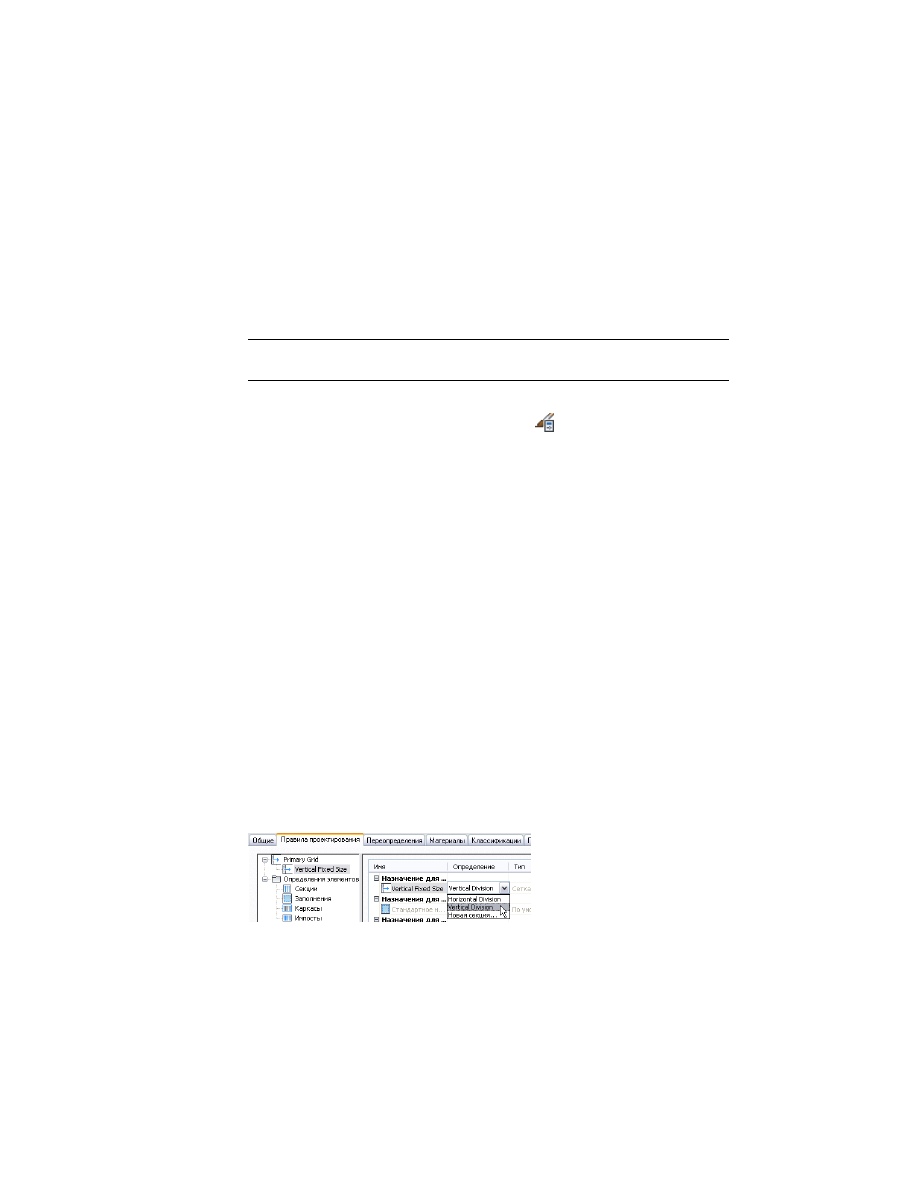

В левой секции окна выберите сетку, которой хотите назначить деление.
Имя выбранной сетки отображается в таблице под строкой "Назначение
деления".

СОВЕТ

Чтобы переименовать сетку, выберите ее и нажмите

"Переименовать" или введите новое имя.

Нажмите левую кнопку мыши на столбце "Элемент" для данной сетки
и выберите в списке определение деления.

Нажмите "ОК".

Назначение заполнений ячейкам блока навесных стен

Определение заполнений для ячеек блоков навесных стен

на стр. 1727.

Назначения для ячеек

Назначение для ячейки определяет определение заполнения, используемого в ячейке.
Можно использовать одно назначение для ячейки, чтобы назначить одно и то же
заполнение всем ячейкам, или можно создать несколько назначений для ячеек с
целью присвоить различные заполнения различным ячейкам.

Назначения для ячеек

Не следует назначать несколько определений одной и той же ячейке, поскольку при
этом будет использоваться только то из них, которое было назначено последним.

Назначение заполнений ячейкам блока навесных стен | 1747

Назначение для ячейки по умолчанию

Стандартные (задаваемые по умолчанию) назначения для ячеек используется всеми
ячейками, для которых не выполнено назначение. Стандартное назначение можно
изменить, подставив на его место заполнение любого типа, но удалить стандартное
назначение ячейки нельзя.

Можно изменить стандартное назначение для ячеек так, чтобы использовать наиболее
часто встречающееся в проекте определение заполнения. В таком случае все ячейки
без назначения заполнения используют стандартное определение заполнения.

Материалы и графические свойства заполнения

Слой, цвет, тип линии и другие стандартные графические свойства заполнения
применяются по умолчанию ко всем заполнениям, исключая те случаи, когда
пользователь назначает материалы созданным им заполнениям либо создает
пользовательский компонент экранного представления для каждого определения.
В этом случае можно независимо управлять экранным представлением каждого
определения заполнения. Более подробную информацию см. в разделе

Задание

экранного представления блоков навесных стен

на стр. 1767.

Создание вложенной сетки блока навесных стен

Данная процедура предназначена для того, чтобы создать в блоке навесной стены
вложенную сетку. Вложенная сетка представляет собой сетку внутри сетки. Каждая
вложенная сетка имеет свои собственные деления, назначения для ячеек, каркас и
импосты. По умолчанию, каркас для вложенных сеток отключается.

Более подробную информацию см. в разделе

Работа с вложенными сетками в навесных

стенах

на стр. 1597.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили блока навесных стен".

Выберите стиль блока навесных стен.

Раскройте вкладку "Правила проектирования".

В левой секции окна выберите сетку, для которой хотите создать
вложенную сетку.

Нажмите "Новое назначение для ячейки".

Новое назначение для ячейки отображается в списке назначений для
ячеек.

1748 | Глава 21 Навесные стены

Нажмите "Новое назначение для ячейки" и введите для назначения
описательное имя.

В столбце "Элемент" выберите "Вложенную сетку".

Новая сетка добавляется в список сеток, представленный в виде дерева
в левой части диалогового окна. Если редактируется первичная сетка,
новая сетка добавляется на вторичном уровне. Если редактируется
сетка второго уровня, добавляется новая сетка третьего уровня и т.д.

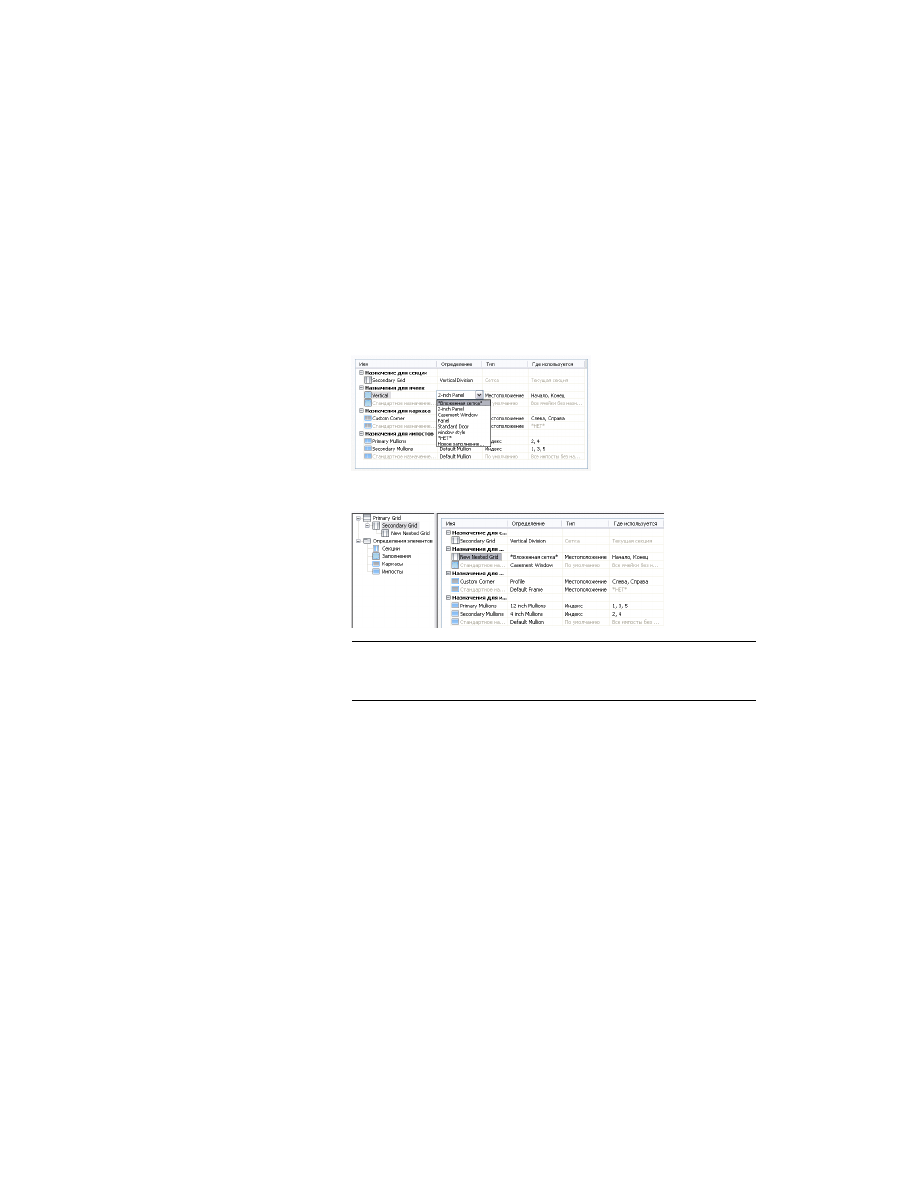

Создание вложенной сетки

Положение новой вложенной сетки в дереве

ПРИМЕЧАНИЕ

Чтобы переименовать сетку, выберите ее в правой

секции окна, нажмите правую кнопку и выберите "Переименовать",
затем введите новое имя.

Укажите ячейки, куда должна быть вставлена данная вложенная сетка.

Более подробную информацию см. в разделе

Указание ячеек блока

навесных стен, в которых должно использоваться назначение для ячеек

на стр. 1754.

Нажмите "ОК".

Назначение заполнений ячейкам блока навесных стен | 1749

Вставка двери, окна или дверной/оконной сборки в ячейку
блока навесных стен

Данная процедура предназначена для того, чтобы добавить в блок навесной стены
двери, окна или дверные/оконные сборки. Подробную информацию см. в разделе

Определение заполнений для ячеек блоков навесных стен

на стр. 1727

Откройте нужную палитру инструментов и выберите дверь, окно или
дверную/оконную сборку.

Выберите блок навесной стены, в который хотите вставить дверь, окно
или дверную/оконную сборку.

Чтобы увеличить рабочую область чертежа, палитру свойств можно
переместить или спрятать.

Выберите маркер ячейки блока навесных стен, в которую хотите
вставить дверь, окно или дверную/оконную сборку.

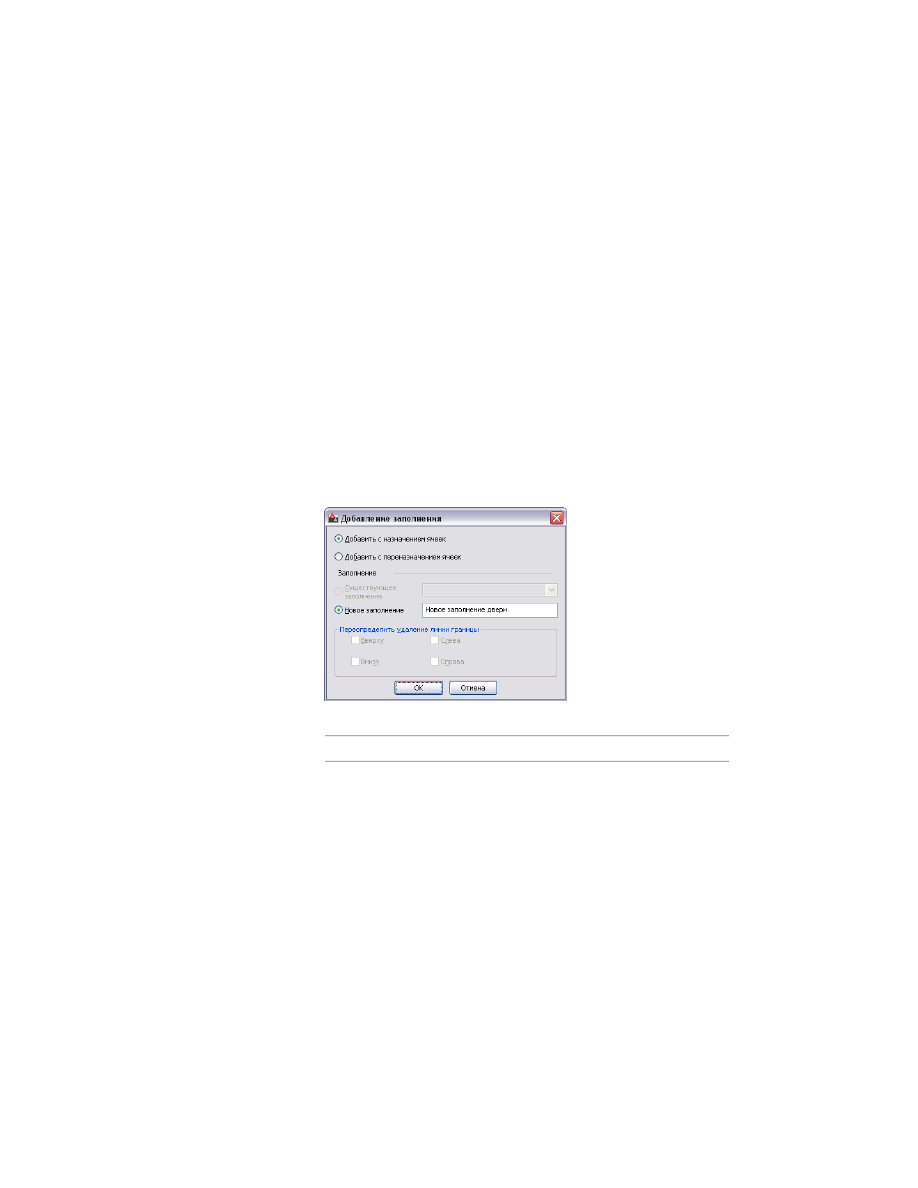

Откроется таблица "Добавление заполнений".

Выберите метод вставки для двери, окна или дверной/оконной сборки.

то…

Если требуется…

выберите "Добавить" в качестве "Назначения
для ячейки".

добавить дверь, окно или
дверную/оконную сборку
в качестве назначения
для ячейки и обеспечить
отображение одного и
того же объекта, добав-
ленного в соответствую-
щую ячейку, во всех бло-
ках навесных стен, где

1750 | Глава 21 Навесные стены

то…

Если требуется…

используется один и тот
же стиль,

выберите "Добавить" в качестве "Переопреде-
ления ячейки".

добавить дверь, окно или
дверную/оконную сборку
исключительно в выбран-
ный блок навесной стены,

Если дверь, окно или дверная/оконная сборка выбранного стиля уже
имеется в текущем чертеже, то по умолчанию выбирается
"Существующее заполнение".

Выберите тип заполнения для двери, окна или дверной/оконной сборки.

то…

Если выбрано...

Нажмите "ОК".

добавление в качестве
"Назначения для ячейки",
и при этом требуется
вставить дверь, окно или
дверную/оконную сборку
из существующего стиля,
по умолчанию выбирает-
ся "Существующее запол-
нение",

выберите "Новое заполнение", введите имя
объекта и нажмите "OK".

добавление в качестве
"Назначения для ячейки",
и при этом требуется
вставить дверь, окно или
дверную/оконную сборку
стиля, отличного от того,
который имеется в теку-
щем чертеже,

Нажмите "ОК".

добавление в качестве
"Переопределения для
ячейки", и при этом требу-
ется вставить дверь, окно
или дверную/оконную
сборку существующего
стиля без изменения

Назначение заполнений ячейкам блока навесных стен | 1751

то…

Если выбрано...

кромки каркаса, охватыва-
ющего объект,

выберите "Новое заполнение", введите имя
для объекта и нажмите "OK".

добавление в качестве
"Переопределения для
ячейки", и при этом требу-
ется вставить дверь, окно
или дверную/оконную
сборку стиля, отличного
от того, который имеется
в текущем чертеже, без
удаления кромки каркаса,
охватывающего объект,

выберите в качестве "Переопределения уда-
ления каркаса" "Сверху", "Снизу", "Слева" или
"Справа" и нажмите "OK".

добавление в качестве
"Переопределения для
ячейки", и при этом требу-
ется вставить дверь, окно
или дверную/оконную
сборку существующего
стиля с удалением кром-
ки каркаса, охватывающе-
го объект,

выберите "Новое заполнение" и введите имя
для объекта. Затем в опции "Переопределение

добавление в качестве
"Переопределения для

удаления границы каркаса" выберите "Сверху",
"Снизу", "Слева" или "Справа" и нажмите "ОК".

ячейки", и при этом требу-
ется вставить дверь, окно
или дверную/оконную
сборку стиля, отличного
от того, который имеется
в текущем чертеже, с уда-
лением кромки каркаса,
охватывающего объект,

Нажмите

ENTER

1752 | Глава 21 Навесные стены

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 7
