AutoCAD Architecture 2011. Руководство пользователя (глава 21-24)

то...

Если требуется сохранить пере-
определение...

ПРИМЕЧАНИЕ

Если создано

только переопределение запол-
нения, то активен только фла-
жок "Перенести переопределе-
ния ячейки в стиль". Если были
выполнены и другие переопре-
деления (например, объедине-
ние ячеек либо переопределе-
ние кромок каркаса или импо-
ста), то соответствующие им
флажки также доступны. Если
требуется сохранить в стиле
также и эти переопределения,
установите флажки и для них.

ПРИМЕЧАНИЕ

Для отмены сохранения переопределения в стиле

щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Правила проектирования из стиля".

Переопределения сохраняются в блоке навесной стены, их можно
удалить с помощью операции, описанной в разделе

Удаление

переопределений блока навесных стен

на стр. 1809, но переопределения

не сохраняются в стиле блоков навесной стены.

Контекстное редактирование ячеек блока навесных стен

Данная процедура предназначена для контекстного редактирования ячеек блока
навесных стен с помощью ручки "Редактировать сетку". В режиме контекстного
редактирования можно редактировать отдельные ячейки, пролеты, колонны или
вложенные сетки блока навесных стен непосредственно на чертеже, интерактивным
способом, а затем сохранить изменения в блоке или стиле блока навесных стен.

Выберите блок навесной стены, в котором требуется отредактировать
ячейки в контекстном режиме.

Переопределение заполнений блока навесных стен | 1785

Укажите режим редактирования блока навесных стен.

то...

Если требуется отредактиро-
вать...

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

данный экземпляр блока навесных
стен,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

стиль блока навесных стен,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"Пра-

вила проектирования из стиля". Ес-
ли данная опция недоступна, это
значит, что правила проектирова-
ния для данного блока навесных
стен уже построены на основе сти-
ля.

Щелкните ручку "Редактировать сетку".

Введите

(ячейка) и нажмите ENTER.

ПРИМЕЧАНИЕ

Открыт сеанс контекстного редактирования. Это видно

по потускневшей окраске всех объектов на чертеже, а также по тому,
что на экран выводятся различные ручки, поступающие в
распоряжение пользователя. Следует заметить, что в режиме сеанса
контекстного редактирования ограничивается доступ к
редактированию в чертеже с помощью других команд. Перед работой
с другими объектами необходимо завершить сеанс контекстного
редактирования.

Выберите отдельные ячейки, пролет, колонну или вложенную сетку,
для которых требуется изменить назначение ячеек; для этого пометьте
ячейку или нажмите TAB, а затем нажмите

ENTER

Чтобы выбрать несколько пролетов, колонн или вложенных сеток,
нажмите CTRL.

1786 | Глава 21 Навесные стены

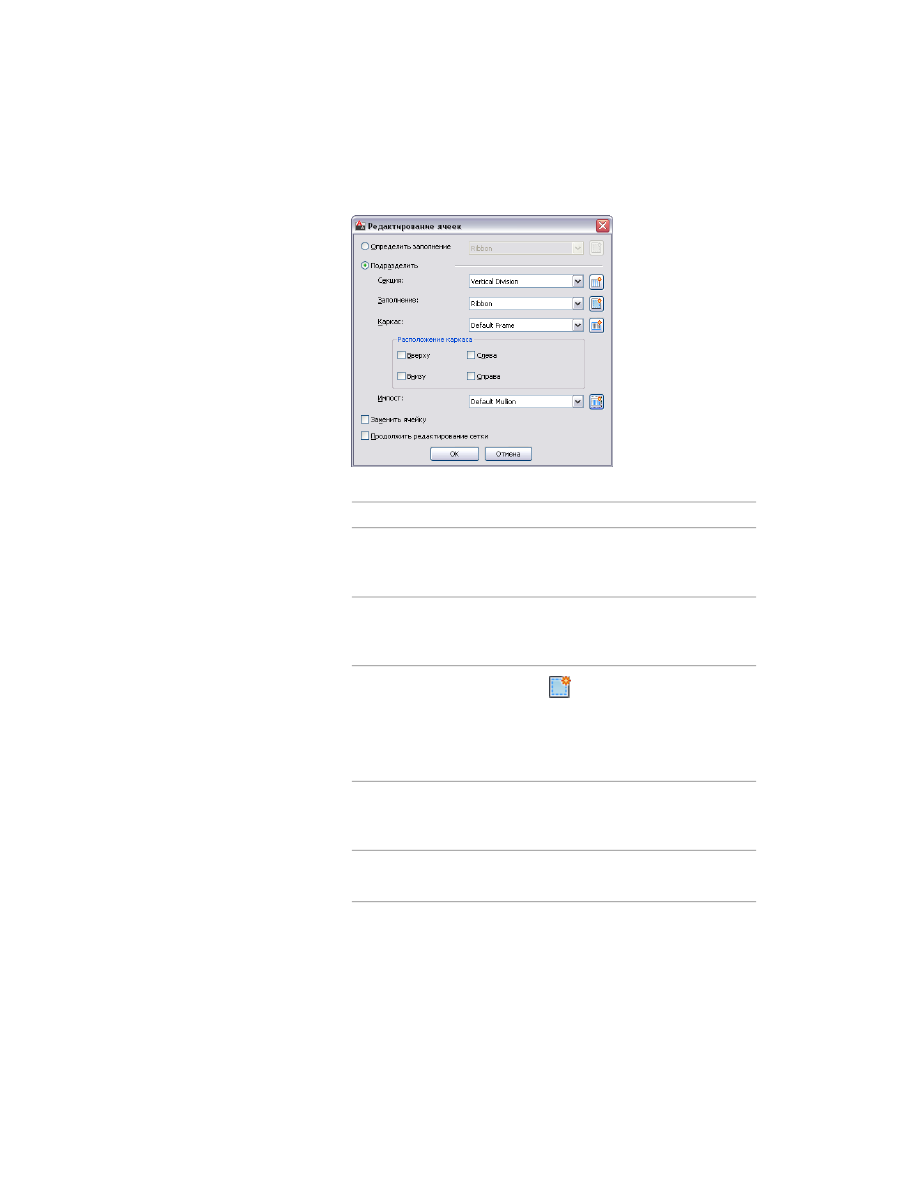

При этом отображается таблица "Редактирование ячеек".

Отредактируйте ячейки выбранной сетки.

то…

Если требуется…

выберите "Назначить заполнение" и выберите
определение заполнения. Снимите флажок с
опции "Заменить ячейку" и нажмите "ОК".

назначить выбранным
ячейкам заполнение,

выберите "Назначить заполнение" и выберите
определение заполнения. Выберите "Заменить
ячейку" и нажмите "ОК".

заменить заполнение вы-
бранных ячеек на новое,

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Назначение заполнений ячейкам блока навес-
ных стен

на стр. 1747.

создать новое заполне-
ние и назначить его вы-
бранным ячейкам,

выберите "Графический раздел".

поделить выбранные
ячейки на секции, запол-
нения или каркасы,

выберите определение деления.

выбрать деление для
подразделяемых ячеек,

Переопределение заполнений блока навесных стен | 1787

то…

Если требуется…

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Назначение деления сетке блока навесных
стен

на стр. 1746.

создать новую секцию и
назначить ее выбранным
ячейкам,

выберите определение заполнения.

выбрать заполнение для
разделенных ячеек,

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Назначение заполнений ячейкам блока навес-
ных стен

на стр. 1747.

создать новое заполне-
ние и назначить его разде-
ленным ячейкам,

выберите определение каркаса и нажмите
"ОК.

выбрать определение
каркаса для сетки, создан-
ное после разделения
ячейки,

для опции "Расположение каркаса" выберите
"Сверху", "Снизу", "Слева" или "Справа" и на-
жмите "ОК".

задать положение карка-
сов решетки, созданной
после разделения ячеек,

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Добавление в блок навесной стены нового
назначения для каркаса

на стр. 1758.

создать новое определе-
ние каркаса и назначить
его для новой сетки, со-
зданное после разделе-
ния ячейки,

выберите определение импоста.

выбрать определение
импоста для сетки, создан-
ное после разделения
ячейки,

1788 | Глава 21 Навесные стены

то…

Если требуется…

нажмите

и задайте значения в таблице

"Правила проектирования".
Более подробную информацию см. в разделе

Добавление в стиль блока навесных стен но-
вого назначения для импоста

на стр. 1762.

создать новое определе-
ние импоста и назначить
его выбранной сетке,

выберите "Заменить ячейку".

заменить существующее
заполнение ячейки на за-
полнение с опциями, вы-
бранными в таблице,

выберите "Продолжить редактирование сет-
ки".

продолжить контекстное
редактирование сетки
после разделения ячейки,

Нажмите "ОК".

Нажмите ENTER.

Переопределение каркасов и импостов блока навесных
стен

Выбранную кромку каркаса или кромку импоста можно изменить, используя
механизм переопределения назначения кромки.

ПРИМЕЧАНИЕ

Чтобы заменить кромку каркаса или импоста, необходимо заранее

создать новое определение кромки в стиле блока навесных стен.

Удаление кромки не влияет на ширину ячейки. Чтобы удалить границу и изменить
размер соседней ячейки, следует создать определение границы, ширина и глубина
которой равны нулю. Более подробную информацию см. в разделе

Определение

каркаса блока навесных стен путем задания ширины и глубины

на стр. 1734 и

Определение импоста блока навесных стен путем задания его ширины и глубины

на

стр. 1741.

Можно также создать новый профиль кромки, начертив полилинию или используя
профиль, имеющийся в чертеже. Данный профиль кромки можно отредактировать
в интерактивном режиме на экране, используя контекстное редактирование.

Переопределение каркасов и импостов блока навесных стен | 1789

Создание переопределения импоста или каркаса блока
навесных стен

Данная процедура предназначена для того, чтобы переопределить отдельный каркас
или импост в блоке навесной стены.

Чтобы заменить каркас или импост, необходимо заранее создать новое определение
в стиле блока навесных стен. О создании каркасов и импостов см.

Определение

каркасов блока навесных стен

на стр. 1732 и

Определение импостов блока навесных

стен

на стр. 1739.

Выберите блок навесной стены, в котором хотите переопределить
кромку.

Щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Каркас/импост"

➤

"Переопределить назначение".

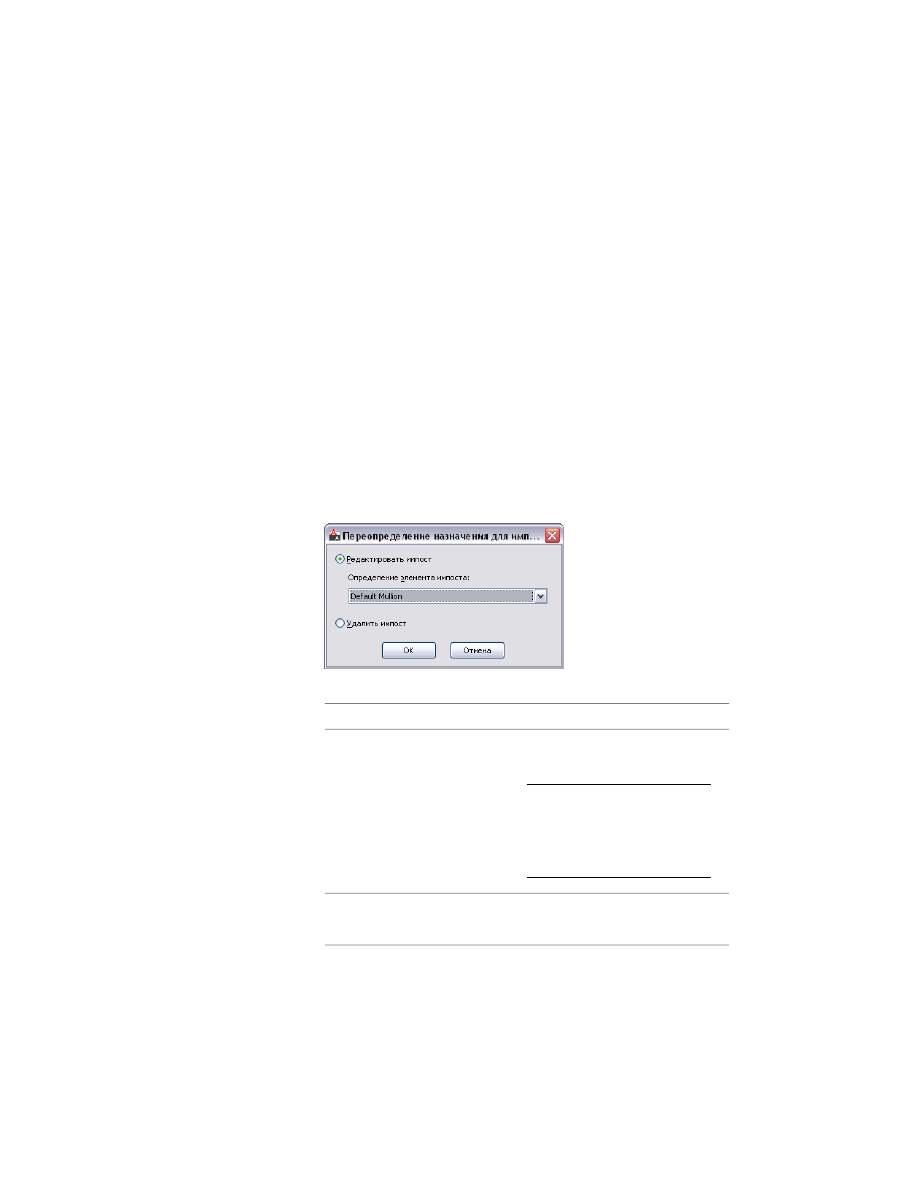

Выберите границу каркаса или импоста, которую требуется
переопределить.

Создайте переопределение.

то...

Если требуется …

выберите новое определение
кромки из списка.

ПРИМЕЧАНИЕ

Чтобы заменить

определение кромки, необходи-
мо заранее создать новое
определение кромки в стиле
блока навесных стен.

заменить имеющуюся кромку дру-
гой кромкой,

выберите "Удалить кромку".

удалить кромку импоста или карка-
са,

1790 | Глава 21 Навесные стены

Нажмите "ОК".

Укажите, где необходимо сохранить переопределение блока навесных
стен.

то...

Если требуется сохранить пере-
определение...

никакие дальнейшие шаги не требу-
ются. Переопределение будет сохра-

только в конкретном блоке навес-
ной стены,

нено в блоке навесной стены. Ин-
формацию о том, как удалить пере-
определение из блока навесных
стен, см. в

Удаление переопределе-

ний блока навесных стен

на стр. 1809.

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

в стиле блока навесных стен,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

Для сохранения переопределения в стиле блока навесной стены
щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

Переопределение каркасов и импостов блока навесных стен | 1791

проектирования"

➤

"Сохранить в стиле", а затем укажите, в каком стиле

блока навесной стены следует сохранить переопределение.

то...

Если требуется сохранить пере-
определение...

выберите "Перенести переопреде-
ления кромки в стиль" и нажмите
"OK".

ПРИМЕЧАНИЕ

Если создано

только переопределение кром-
ки импоста или каркаса, активен
только флажок "Перенести пере-
определения кромки в стиль".
Если были выполнены и другие
переопределения (например,
объединение ячеек либо перео-
пределение деления), то соот-
ветствующие им флажки также
доступны. Если требуется сохра-
нить в стиле и эти переопреде-
ления тоже, установите флажки
и для них.

в текущем стиле блока навесных
стен,

выберите "Перенести переопреде-
ления кромки в стиль" и нажмите

в новом стиле блока навесных стен,

"Новый". Затем введите имя нового
стиля блока навесных стен и нажми-
те "OK".

1792 | Глава 21 Навесные стены

то...

Если требуется сохранить пере-
определение...

ПРИМЕЧАНИЕ

Если создано

только одно переопределение,
переопределение кромки импо-
ста или каркаса, активен только
флажок "Перенести переопреде-
ления кромки в стиль". Если бы-
ли выполнены и другие перео-
пределения (например, объеди-
нение ячеек либо переопреде-
ление деления), то соответству-
ющие им флажки также доступ-
ны. Если требуется сохранить в
стиле и эти переопределения
тоже, установите флажки и для
них.

ПРИМЕЧАНИЕ

Для отмены сохранения переопределения в стиле

щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Правила проектирования из стиля".

Переопределения остаются в блоке навесной стены, откуда их можно
удалить, как описано в

Удаление переопределений блока навесных

стен

на стр. 1809, однако они не сохраняются в стиле блока навесных

стен.

Создание кромки импоста или каркаса блока навесных стен
на основе полилинии или профиля

Профиль можно назначить любой вертикальной кромке каркаса или импоста. В
качестве профиля для данной цели можно взять любой профиль или любую заданную
вами замкнутую полилинию. Для создания уникального угла в случае, если обычного
соединения под углом недостаточно, можно использовать кромки контура.

ПРИМЕЧАНИЕ

Соседние заполнения не обрезаются и не расширяются при подгонке

под новую границу. Чтобы настроить заполнение, следует изменить ширину границы
каркаса. Более подробную информацию см. в разделе

Определение каркаса блока

навесных стен путем задания ширины и глубины

на стр. 1734.

Переопределение каркасов и импостов блока навесных стен | 1793

Переопределение профиля кромки

Вычертите замкнутую полилинию в том месте, где хотите иметь ее
изображение в блоке навесной стены.

ПРИМЕЧАНИЕ

Удобнее всего вычерчивать полилинию на виде "План".

Выберите блок навесной стены, для которого хотите создать
переопределение профиля кромки импоста или каркаса.

Щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Каркас/импост"

➤

"Добавить профиль".

Выберите вертикальную кромку импоста или каркаса.

Выберите профиль для переопределения.

то...

Если требуется создать профиль
кромки...

выберите ее в чертеже и введите
для нее имя. Нажмите "ОК".

на основе полилинии, вычерченной
на шаге 1,

нажмите

ENTER

, выберите профиль

и нажмите "OK".

на основе профиля, имеющегося в
чертеже,

Укажите, где требуется сохранить переопределение блока навесных
стен.

то...

Если требуется сохранить пере-
определение...

никакие дальнейшие шаги не требу-
ются. Переопределение будет сохра-

только в конкретном блоке навес-
ной стены,

нено в блоке навесной стены. Ин-
формацию о том, как удалить пере-
определение из блока навесных
стен, см. в

Удаление переопределе-

ний блока навесных стен

на стр. 1809.

1794 | Глава 21 Навесные стены

то...

Если требуется сохранить пере-
определение...

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

в стиле блока навесных стен,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

Для сохранения переопределения в стиле блока навесной стены
щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Сохранить в стиле", а затем укажите, в каком стиле

блока навесной стены следует сохранить переопределение.

то...

Если требуется …

выберите "Перенести переопреде-
ления профиля кромки в стиль" и
нажмите "OK".

ПРИМЕЧАНИЕ

Если создано

только одно переопределение
-переопределение профиля
кромки, то активен только фла-
жок "Перенести переопределе-
ния профиля кромки в стиль".
Если созданы также и другие
переопределения (например,
объединенная ячейка либо пе-
реопределение деления), до-
ступны и соответствующие им
флажки. Если требуется сохра-
нить в стиле и эти переопреде-
ления тоже, установите флажки
и для них.

в текущем стиле блока навесных
стен,

выберите "Перенести переопреде-
ления кромки в стиль" и нажмите

в новом стиле блока навесных стен,

"Новый". Введите имя нового стиля
блока навесных стен и нажмите
"OK".

Переопределение каркасов и импостов блока навесных стен | 1795

то...

Если требуется …

ПРИМЕЧАНИЕ

Если создано

только переопределение профи-
ля кромки, то активен только
флажок "Перенести переопреде-
ления профиля кромки в стиль".
Если созданы также и другие
переопределения (например,
объединенная ячейка либо пе-
реопределение деления), до-
ступны и соответствующие им
флажки. Если требуется сохра-
нить в стиле и эти переопреде-
ления тоже, установите флажки
и для них.

ПРИМЕЧАНИЕ

Для отмены сохранения переопределения в стиле

щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Правила проектирования из стиля".

Удаление

переопределений блока навесных стен

на стр. 1809, но переопределения

не сохраняются в стиле блоков навесной стены.

Контекстное редактирование профилей кромок в блоках
навесных стен

Данная процедура предназначена для контекстного редактирования кромок
профилей. Путем контекстного редактирования можно отредактировать профиль
непосредственно на экране с помощью ручек кромок, интерактивным способом, с
последующим сохранением изменений в определении профиля.

Выберите блок навесной стены, содержащий тот профиль кромки,
который требуется отредактировать на экране в режиме контекстного
редактирования.

Щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Каркас/импост"

➤

"Редактировать профиль".

1796 | Глава 21 Навесные стены

Данная команда доступна при условии, что в блоке навесной стены
имеются кромки, созданные на основе профиля.

ПРИМЕЧАНИЕ

Если профиль нарисован не по размеру, его

необходимо преобразовать для того, чтобы начать сеанс контекстного
редактирования. Если будет предложено преобразовать профиль к
фактическому размеру, нажмите "Да".

Выберите границу, которую требуется отредактировать.

ПРИМЕЧАНИЕ

Открыт сеанс контекстного редактирования. Это видно

по тому, как ручки окрашиваются в фиолетовый цвет, и по
светло-синей штриховке временного профиля, редактируемого в
контекстном режиме, а также по потускневшей окраске всех остальных
объектов на чертеже. Следует заметить, что в режиме сеанса
контекстного редактирования ограничивается доступ к
редактированию в чертеже с помощью других команд. Перед работой
с другими объектами необходимо завершить сеанс контекстного
редактирования.

Редактирование профиля.

то...

Если требуется …

перемещайте ручки.
Ручка "Кромка" имеет три режима
редактирования: "Смещение", "До-

редактировать профиль с помощью
ручек,

бавить вершину" и "Преобразовать
в дугу". Стандартным режимом явля-
ется "Cмещение", выбранная кромка
при этом смещается в направлении,
перпендикулярном самой кромке
в средней точке. В зависимости от
формы профиля и изменяемой
кромки производится удлинение
или обрезка соседних линий и, при
необходимости, добавление новых
линий.
Добавление вершины к выбранной
кромке и создание новой кромки
производится в режиме редактиро-
вания "Добавить вершину". Если
выбранная кромка является дугой,

Переопределение каркасов и импостов блока навесных стен | 1797

то...

Если требуется …

то новая кромка также будет пред-
ставлять собой дугу.
В режиме "Преобразовать в дугу"
производится преобразование вы-
бранной кромки в дугу с вытягива-
нием средней точки. Для ручки
кромки дуги имеется режим "Растя-
нуть", который позволяет растянуть
середину границы после преобразо-
вания границы в дугу.

выберите ручку "Кромка" и нажмите

CTRL

, чтобы переключиться в режим

добавить в профиль вершину,

редактирования "Добавить верши-
ну". Переместите границу в требуе-
мое положение и нажмите на нее,
или введите значение и нажмите

ENTER

Кроме того, можно щелкнуть на
вкладке "Редактирование по ме-

сту"

➤

панели "Профиль"

➤

"Доба-

вить вершину"

для вершины, которую требуется
удалить, выберите ручку "Вершина"

удалить вершину из профиля,

и нажмите

CTRL

, чтобы переключить-

ся в режим редактирования "Уда-
лить". Переместите курсор в сторо-
ну от выбранной вершины и нажми-
те.
Кроме того, можно щелкнуть на
вкладке "Редактирование по ме-

сту"

➤

панели "Профиль"

➤

"Уда-

лить вершину"

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Про-

добавить очертание в профиль,

филь"

➤

"Добавить очертание"

. Выберите для создания дополни-
тельного очертания замкнутую по-

1798 | Глава 21 Навесные стены

то...

Если требуется …

лилинию, сплайн, эллипс или круг.
Укажите, надо ли стереть исходную
рабочую линию, и нажмите

ENTER

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Про-

удалить очертание из профиля,

филь"

➤

"Удалить очертание"

Выберите очертание, которое хоти-
те удалить.

ПРИМЕЧАНИЕ

Последнее

очертание удалять из профиля
не разрешается.

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Про-

заменить очертание в профиле,

филь"

➤

"Заменить очертание"

. Выберите в качестве нового очер-
тания замкнутую полилинию,
сплайн, эллипс или круг. Укажите,
надо ли стереть исходную рабочую
линию, и нажмите

ENTER

Сохранение изменений в профиле.

то...

Если требуется …

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

изменить имеющееся определение
профиля с целью отразить новую
форму,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

создать новое определение профи-
ля с созданной формой,

ка"

➤

"Сохранить как"

. Введите

имя нового профиля и нажмите
"OK". Сеанс контекстного редактиро-
вания закрывается, новое определе-
ние профиля появляется в "Диспет-
чере стилей".

Переопределение каркасов и импостов блока навесных стен | 1799

то...

Если требуется …

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

отказаться от всех изменений про-
филя и вернуться в предыдущей
форме,

Контекстное редактирование импостов и каркасов блока
навесных стен

Данная процедура предназначена для контекстного редактирования импостов и
каркасов с помощью ручки "Редактировать сетку". Путем контекстного
редактирования можно отредактировать пролеты, колонны или вложенные сетки
блока навесных стен непосредственно на чертеже, интерактивным способом, а затем
сохранить изменения в блоке или стиле навесной стены блока навесных стен.

Выберите блок навесной стены, в котором требуется отредактировать
каркасы или импосты в режиме контекстного редактирования.

Укажите режим редактирования блока навесных стен.

то...

Если требуется отредактиро-
вать...

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

данный экземпляр блока навесных
стен,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

стиль блока навесных стен,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"Пра-

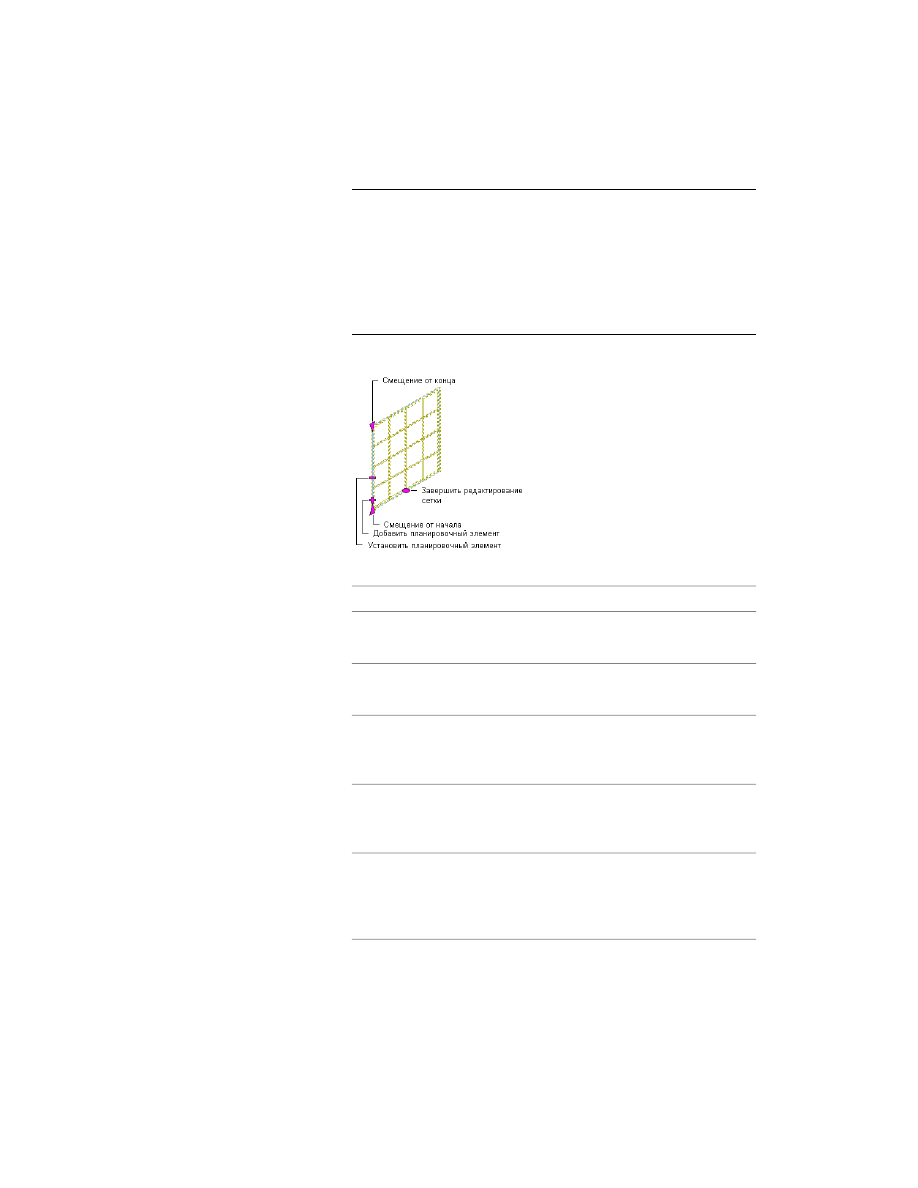

Нажмите на ручку "Редактировать сетку".

1800 | Глава 21 Навесные стены

Введите

(назначение каркаса и импоста) и нажмите ENTER.

ПРИМЕЧАНИЕ

Открыт сеанс контекстного редактирования. Это видно

Выберите пролет, колонну или вложенную сетку для изменения
назначения каркаса и импоста и нажмите

ENTER

Чтобы выбрать несколько пролетов, колонн или вложенных сеток,
нажмите CTRL.

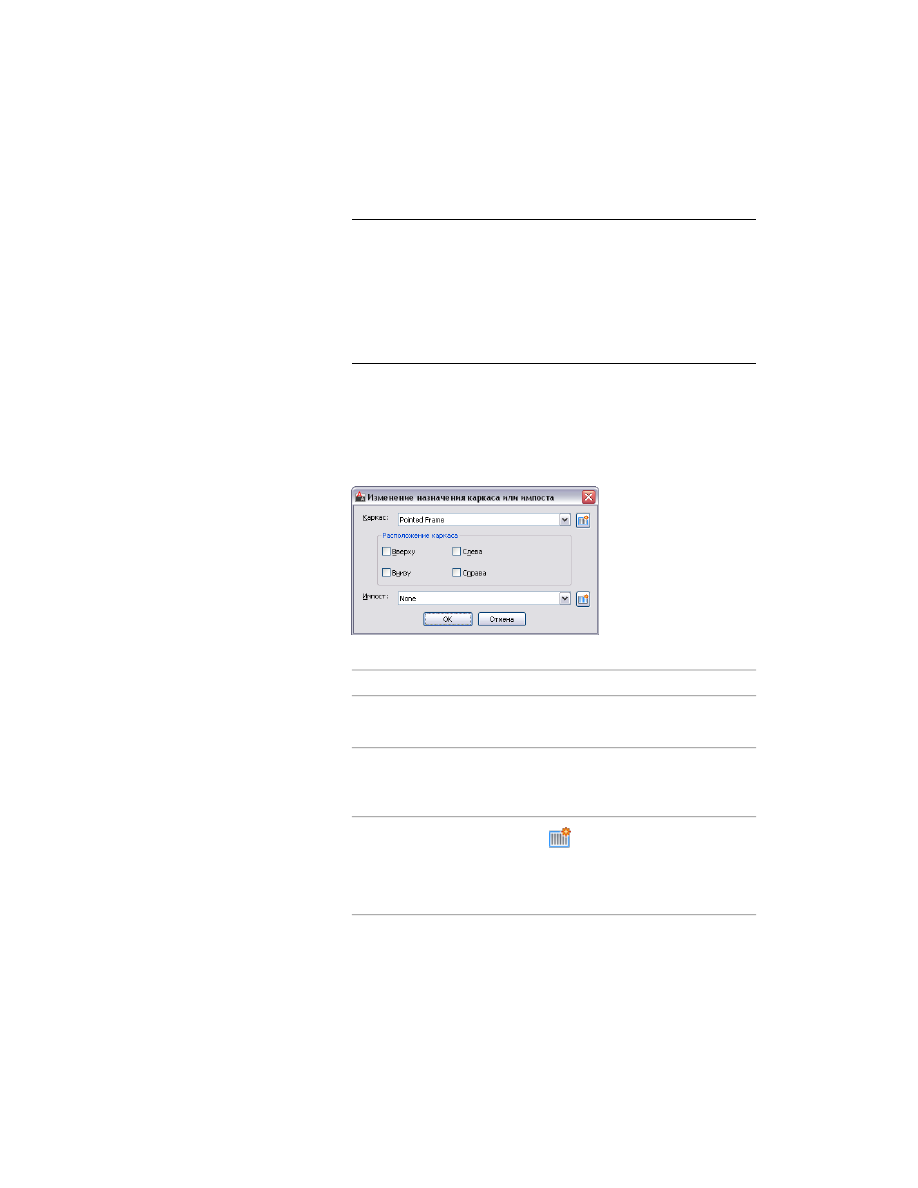

На экран выводится таблица "Изменение назначения каркаса/импоста".

Для выбранной сетки выберите определение каркаса.

то…

Если требуется…

выберите определение каркаса и нажмите
"ОК.

редактировать каркас
выбранной сетки,

для опции "Расположение каркаса" выберите
"Сверху", "Снизу", "Слева" или "Справа" и на-
жмите "ОК".

указать положение карка-
са в выбранной сетке,

нажмите

Более подробную информацию см. в разделе

Добавление в навесную стену нового назначе-
ния для каркаса

на стр. 1610.

создать новое определе-
ние каркаса и назначить
его выбранной сетке,

Переопределение каркасов и импостов блока навесных стен | 1801

Выберите определение импоста для выбранной сетки.

то…

Если требуется…

выберите определение импоста и нажмите
"ОК.

редактировать импост
выбранной сетки,

нажмите

и заполните таблицу "Правила

проектирования".
Более подробную информацию см. в разделе

Добавление нового назначения для импоста
в стиль навесной стены

на стр. 1614.

создать новое определе-
ние импоста и назначить
его выбранной сетке,

Нажмите ENTER.

Переопределение делений блока навесных стен

Сетка блока навесных стен состоит из одного или нескольких делений, определяющих
способ секционирования блока навесных стен. Деления могут иметь вертикальное
или горизонтальное направление и могут быть вложены одно в другое. Подробнее
о делениях блока навесных стен см. в

Определение делений для сеток блока навесных

стен

на стр. 1717.

Можно переопределять деления в блоке навесной стены, изменяя тем самым сетку
блока навесных стен.

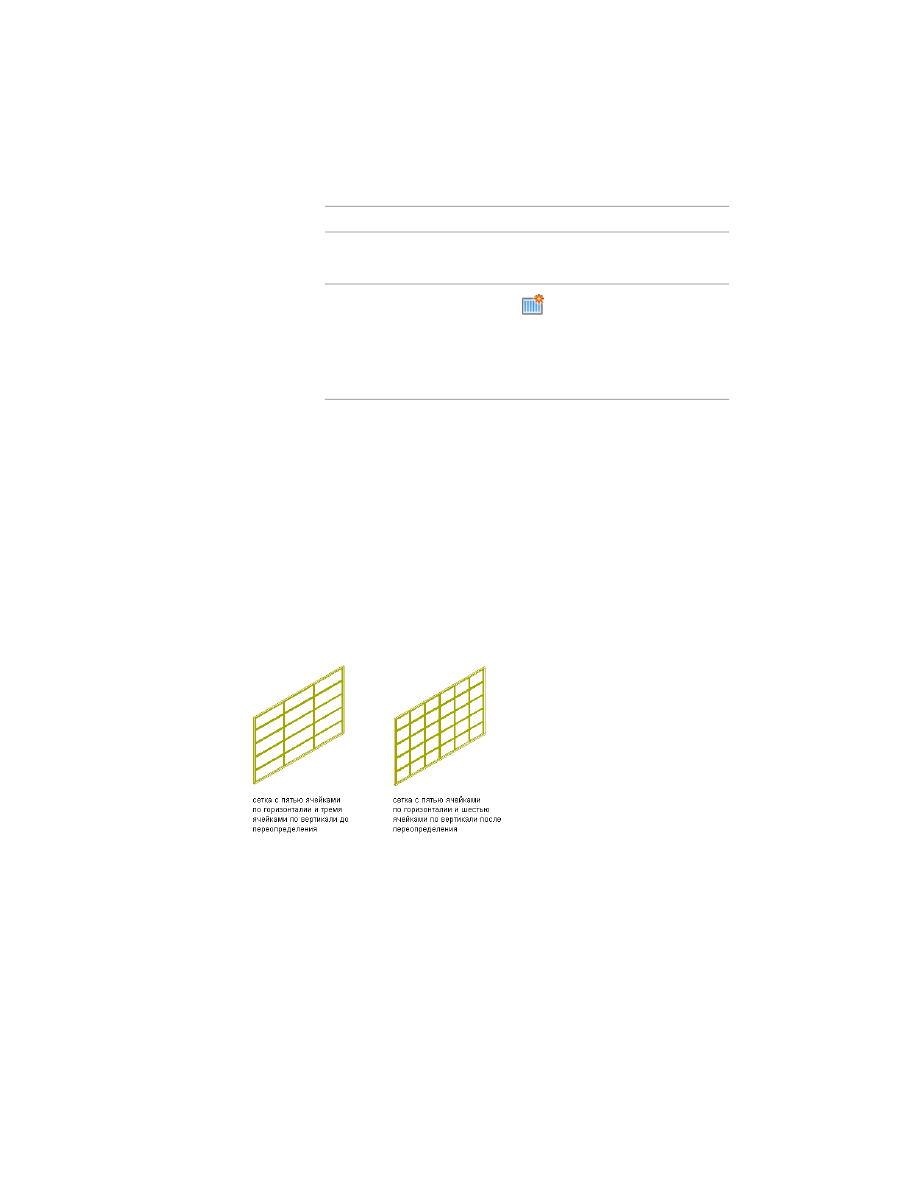

Переопределение количества ячеек блока навесных стен

Создание переопределения деления блока навесных стен

Данная процедура предназначена для того, чтобы создать переопределение деления
в блоке навесной стены.

1802 | Глава 21 Навесные стены

ПРИМЕЧАНИЕ

Чтобы иметь возможность заменить блок навесной стены,

необходимо заранее создать новое определение деления в стиле блока навесных
стен. Информацию о делениях блока навесных стен см. в

Определение делений

для сеток блока навесных стен

на стр. 1717.

Выберите блок навесной стены, для которого хотите создать
переопределение деления.

Щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Секция"

➤

"Переопределить назначение".

Выберите кромку блока навесных стен, чтобы установить, для какого
деления (горизонтального или вертикального) выполняется
переопределение.

Например, если требуется переопределить первичное горизонтальное
деление, можно выбрать нижний горизонтальный каркас блока
навесных стен.

СОВЕТ

В диалоговом окне "Новое назначение для деления"

указывается, какой тип ручки и какое деление сетки выбрано
пользователем; например, "Выбранная вложенная сетка: Вторичная
сетка, определения элементов деления: 3 ячейки по вертикали". Если
случайно выбрано неверное деление, нажмите "Отменить" и заново
выберите правильную сетку.

Выберите соответствующее переопределение деления и нажмите "OK".

Укажите, где необходимо сохранить переопределение блока навесных
стен.

то...

Если требуется сохранить пере-
определение...

никакие дальнейшие шаги не требу-
ются. Переопределение будет сохра-

только в конкретном блоке навес-
ной стены,

нено в блоке навесной стены. Ин-
формацию о том, как удалить пере-
определение из блока навесных
стен, см. в

Удаление переопределе-

ний блока навесных стен

на стр. 1809.

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

в стиле блока навесных стен,

ние"

➤

раскрывающемся списке

Переопределение делений блока навесных стен | 1803

то...

Если требуется сохранить пере-
определение...

"Правила проектирования"

➤

"При-

менить к объекту".

Для сохранения переопределения в стиле блока навесной стены
щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Сохранить в стиле", а затем укажите, в каком стиле

блока навесной стены следует сохранить переопределение.

то...

Если требуется сохранить пере-
определение...

выберите "Перенести переопреде-
ления деления в стиль" и нажмите
"OK".

ПРИМЕЧАНИЕ

Если создано

только переопределение кром-
ки профиля, то активен только
флажок "Перенести переопреде-
ления деления в стиль". Если
были выполнены и другие пере-
определения (например, объ-
единение ячеек либо переопре-
деление кромки), то соответству-
ющие им флажки также доступ-
ны. Если требуется сохранить в
стиле и эти переопределения
тоже, установите флажки и для
них.

в текущем стиле блока навесных
стен,

выберите "Перенести переопреде-
ления деления в стиль" и нажмите

в новом стиле блока навесных стен,

"Новый". Введите имя нового стиля
блока навесных стен и нажмите
"OK".

1804 | Глава 21 Навесные стены

то...

Если требуется сохранить пере-
определение...

ПРИМЕЧАНИЕ

Если создано

только переопределение профи-
ля кромки, то активен только
флажок "Перенести переопреде-
ления деления кромки в стиль".
Если были выполнены и другие
переопределения (например,
объединение ячеек либо перео-
пределение кромки), то соответ-
ствующие им флажки также до-
ступны. Если требуется сохра-
нить в стиле и эти переопреде-
ления тоже, установите флажки
и для них.

ПРИМЕЧАНИЕ

Для отмены сохранения переопределения в стиле

щелкните на вкладке "Блок навесной стены"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Правила

проектирования"

➤

"Правила проектирования из стиля".

Переопределения останутся в блоке навесной стены, откуда их можно
удалить, как описано в

Удаление переопределений блока навесных

стен

на стр. 1809, однако они не сохраняются в стиле блока навесных

стен.

Контекстное редактирование секций блока навесных стен

Данная процедура предназначена для контекстного редактирования секций блока
навесных стен с помощью ручки "Редактировать сетку". Путем контекстного
редактирования можно отредактировать блок навесной стены непосредственно на
чертеже, интерактивным способом, а затем сохранить изменения в блоке или стиле
блока навесных стен.

Более подробную информацию см. в разделе

Деление сеток сетевого блока

на стр.

1718.

Выберите блок навесной стены, в котором требуется отредактировать
секции в контекстном режиме.

Переопределение делений блока навесных стен | 1805

Укажите режим редактирования блока навесных стен.

то...

Если требуется отредактиро-
вать...

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

данный экземпляр блока навесных
стен,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"При-

менить к объекту".

щелкните на вкладке "Блок навес-

ной стены"

➤

панели "Редактирова-

стиль блока навесных стен,

ние"

➤

раскрывающемся списке

"Правила проектирования"

➤

"Пра-

Щелкните ручку "Редактировать сетку".

Введите

(деление по месту).

Просмотр ручек контекстного редактирования для первичной секции

1806 | Глава 21 Навесные стены

ПРИМЕЧАНИЕ

Открыт сеанс контекстного редактирования. Это видно

Просмотр ручек контекстного редактирования для добавления и удаления пролетов

Отредактируйте деление.

то...

Если требуется …

щелкните ручку "Добавить планиро-
вочный элемент".

добавить пролет в сетку,

щелкните ручку "Удалить планиро-
вочный элемент".

удалить из сетки планировочный
элемент,

выберите ручку "Смещение от нача-
ла" и передвиньте ее в нужное поло-
жение.

изменить начальное смещение сет-
ки,

выберите ручку "Смещение от кон-
ца" и передвиньте ее в нужное поло-
жение.

изменить конечное смещение сетки,

нажмите на ручку "Автоматическое
определение интервала между

изменить интервал между пролета-
ми,

пролетами сетки" и передвиньте ее
в нужное положение.

Переопределение делений блока навесных стен | 1807

то...

Если требуется …

щелкните на вкладке "Редактирова-

ние по месту"

➤

панели "Сек-

вручную отредактировать сетку,

ция"

➤

"Преобразовать в ручное"

. Можно вручную добавлять и

удалять линии сеток, изменять зна-
чения смещения и изменять распо-
ложение отдельных линий сетки.

щелкните ручку "Установить норму
фиксированного размера ячейки"

использовать для редактирования
размеров ячейки таблицу,

и отредактируйте значения в табли-
це.

Сохранять или не сохранять изменения, внесенные в сетку блока
навесных стен:

то...

Если требуется завершить сеанс
редактирования по месту...

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

без сохранения внесенных измене-
ний,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Готово"

сохранив внесенные изменения,

В диалоговом окне "Сохранение изменений" укажите, для какого деления
сохранять изменения.

то...

Если требуется …

убедитесь в том, что для опции "Со-
хранить изменения в имеющемся

сохранить изменения, внесенные в
стиль, в текущем делении блока на-
весных стен,

делении" выбрано текущее деление,
и нажмите "Сохранить". Изменения
вносятся в стиль и будут влиять на
все блоки навесной стены данного
стиля в чертеже.

1808 | Глава 21 Навесные стены

то...

Если требуется …

выберите "Новый", введите имя пе-
реопределения нового деления и

создать переопределение для стиля,
сохранив изменения в новом деле-
нии блока навесных стен,

нажмите "OK". Нажмите "Сохранить".
Изменения сохраняются в качестве
переопределения в стиле и влияют
только на те блоки навесных стен,
к которым применяется переопре-
деление.

Удаление переопределений блока навесных стен

Данная процедура предназначена для того, чтобы удалить переопределения блока
навесных стен либо из блока навесных стен, либо из стиля блока навесных стен.

Выберите блок навесной стены.

то...

Если требуется удалить перео-
пределение...

дважды щелкните на блоке навес-
ной стены. В палитре свойств развер-

из блока навесных стен,

ните панель "Дополнительно" и
щелкните в таблице "Переопределе-
ния".

щелкните на вкладке "Навесная

стена"

➤

панели "Общие"

➤

раскры-

из стиля блока навесных стен,

вающемся списке "Редактировать

стиль"

➤

"Редактировать стиль",

затем перейдите на вкладку "Перео-
пределения".

Выберите переопределение из списка и нажмите "Удалить".

Нажмите "ОК".

Редактирование блоков навесных стен

Большинство установочных параметров, относящихся к блоку навесных стен,
определено в стиле блока навесных стен. К ним относятся деления, заполнения,

Удаление переопределений блока навесных стен | 1809

каркасы и импосты. Информация об изменении стиля блока навесных стен
содержится в

Стили блоков навесных стен

на стр. 1713.

Другие изменения можно вносить непосредственно в отдельные блоки навесных
стен. Эти изменения влияют только на выбранный пользователем блок навесной
стены:

■

Размеры блока навесных стен

■

Параметры линии крыши и подошвы

■

Параметры вырезающих элементов

■

Параметры подчистки

Методы редактирования блоков навесных стен

AutoCAD Architecture предоставляет несколько методов редактирования блоков
навесных стен:

■

Можно редактировать блоки навесных стен напрямую, с помощью ручек для
изменения размеров, базовой высоты, местоположения и других физических
характеристик.

■

Можно редактировать блоки навесных стен напрямую, пользуясь ручками
"Редактирование сетки" для делений, ячеек, каркасов и импостов. Более подробную
информацию см. в разделе

Контекстное редактирование секций блока навесных

стен

на стр. 1805,

Контекстное редактирование профилей кромок в блоках навесных

стен

на стр. 1796 и

Переопределение заполнений блока навесных стен

на стр. 1777.

■

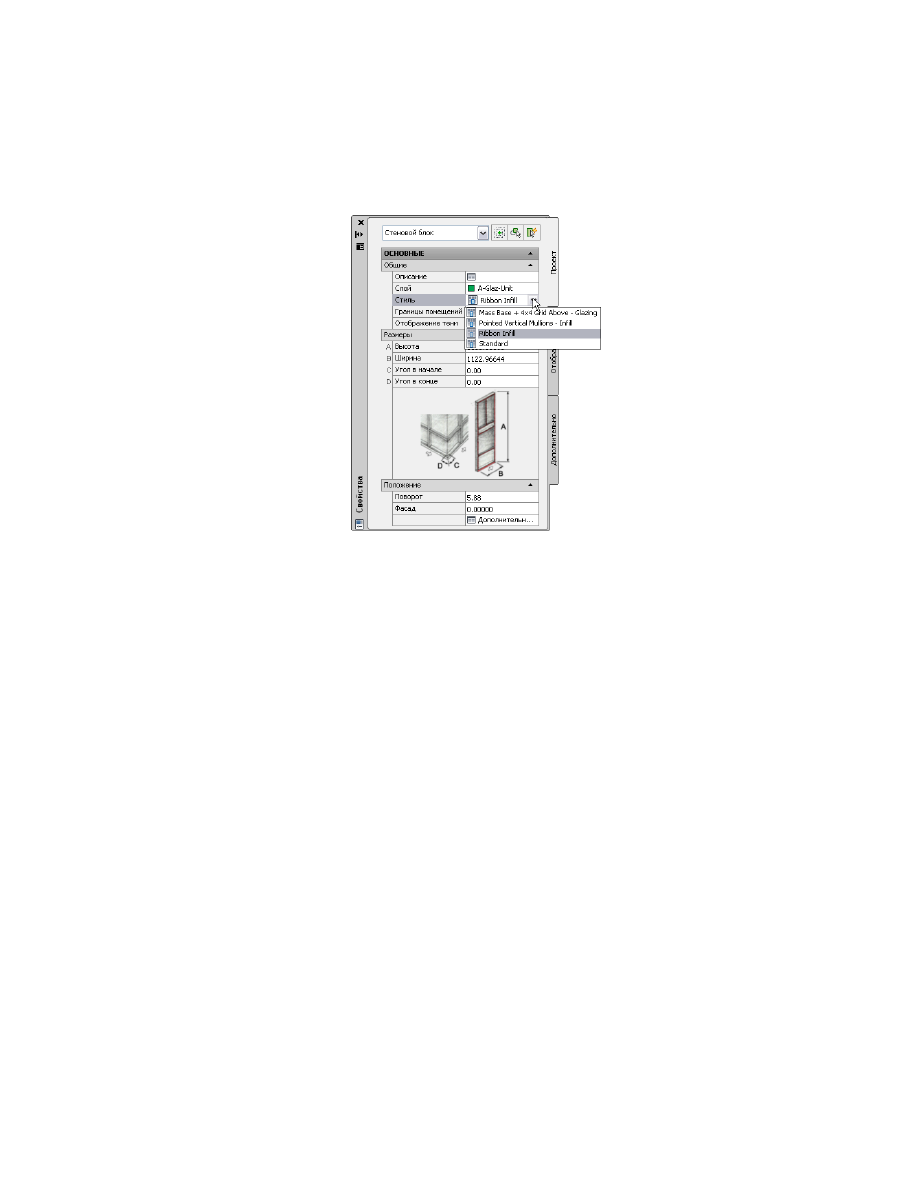

Можно изменять установочные параметры блока навесных стен в палитре свойств.

■

Можно выбирать команды редактирования из контекстного меню для выбранного
блока навесных стен.

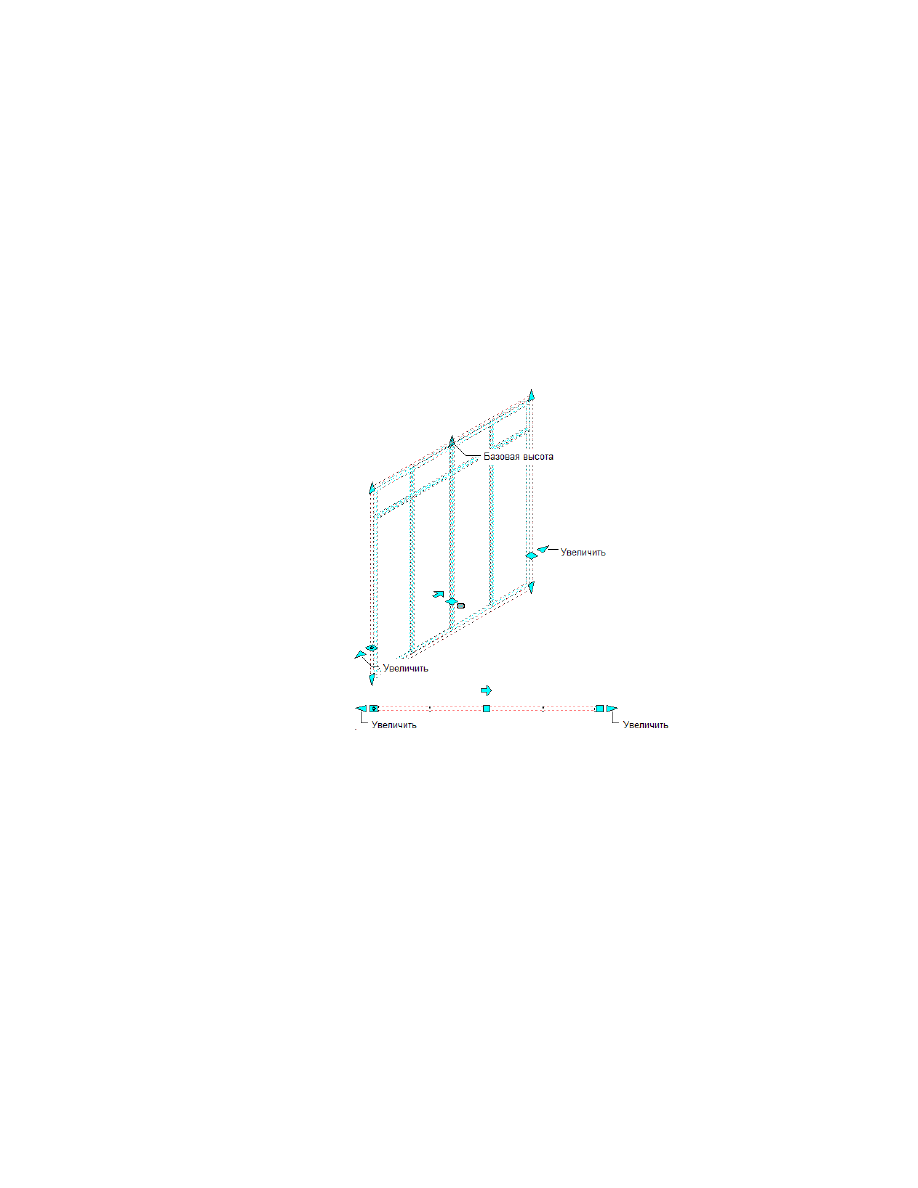

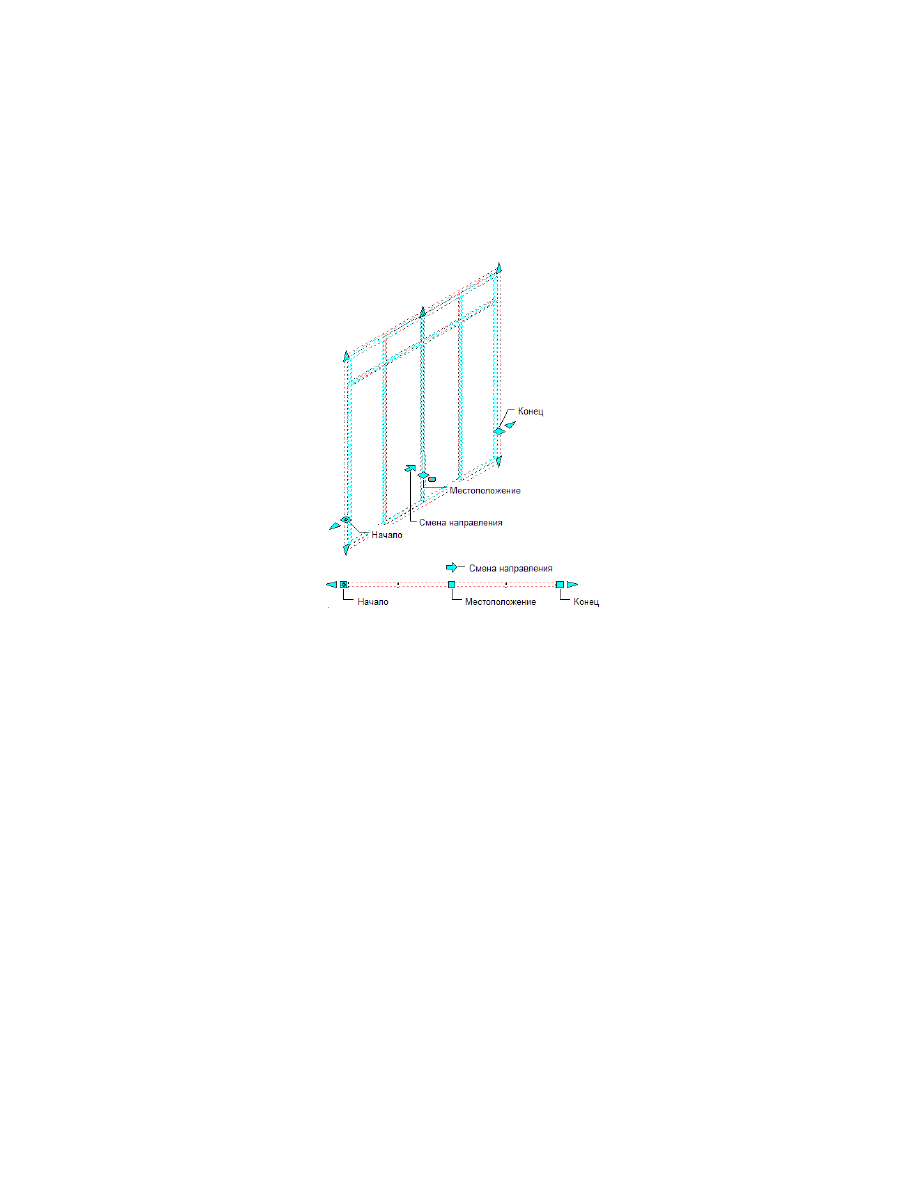

Использование ручек для редактирования блоков навесных
стен

Имеется несколько различных ручек модификации блоков навесных стен. Состав
ручек, появляющихся на текущем чертеже при выборе блока навесных стен, зависит
от правил проектирования блока навесных стен. Более подробную информацию см.
в разделе

Стили блоков навесных стен

на стр. 1713.

1810 | Глава 21 Навесные стены

Редактирование размеров блока навесных стен

Данная процедура предназначена для того, чтобы изменять габаритные размеры
блока навесных стен.

Выберите блок навесной стены.

Выберите ручку, соответствующую размеру, который требуется
изменить.

Можно изменять высоту и длину блока навесных стен.

Ручки "Удлинение блока навесных стен" и "Базовая высота"

Введите значение размера и нажмите

ENTER

или передвиньте ручку

таким образом, чтобы размер на экране изменился до требуемого
значения.

Изменение положения или координат блока навесных стен

Данная процедура предназначена для того, чтобы изменить положение или
координаты блока навесных стен с помощью ручек.

Выберите блок навесной стены.

Использование ручек для редактирования блоков навесных стен | 1811

Выберите соответствующую ручку для изменения положения блока
навесных стен, его начальной точки или его конечной точки.

Ручки "Начало блока навесных стен", "Конец", "Местоположение" и "Смена направления"

На виде "Модель" ручка "Местоположение" имеет три возможных
режима редактирования: "Редактирование по плоскости XY",
"Редактирование по плоскости YZ" и "Редактирование по плоскости
ZX". Чтобы перейти в нужный режим, используйте циклическое
перемещение между режимами, для чего нажимайте клавишу

CTRL

Режимом редактирования по умолчанию является режим для плоскости

. На виде "План" возможности перемещения ручки "Местоположение"

ограничены одной плоскостью.

Переместите блок навесной стены в требуемое место и нажмите на нем
левую кнопку мыши, либо введите значение и нажмите

ENTER

Если требуется ввести конкретное значение для второго направления
в любом режиме редактирования (например, для направления

при

редактировании по плоскости

), нажмите

TAB

, чтобы переключиться

на второе направление.

Можно также заблокировать перемещение блока навесных стен в
конкретном направлении. Если значение для любого из направлений
изменения размера вводится в режиме текущего редактирования с

1812 | Глава 21 Навесные стены

последующим нажатием

TAB

, возможности перемещения блока

навесных стен ограничиваются вторым направлением изменения
размера. Например, при редактировании по плоскости

можно ввести

значение размера

и затем нажать

TAB

. Размер по оси

фиксируется

на данном значении, а перемещение блока навесных стен становится
возможным только по

Чтобы отключить ручки, нажмите правую кнопку мыши и выберите
"Отменить выбор".

Изменение базовой высоты блока навесных стен

Данная процедура предназначена для того, чтобы изменить базовую высоту блока
навесных стен. Можно изменять базовую высоту также в палитре свойств.

Выберите блок навесной стены.

Выберите ручку "Базовая высота", передвигайте ее, пока на экране не
появится требуемое значение высоты, и один раз нажмите левую кнопку
мыши.

По мере передвижения ручки исходная базовая высота отображается
вместе с новым значением базовой высоты, и указывается разность
между двумя этими значениями.

После выбора ручки можно также просто ввести новое значение базовой
высоты блока навесных стен.

Изменение длины блока навесных стен

Данная процедура предназначена для того, чтобы изменить длину блока навесных
стен. Длину можно изменять также в палитре свойств. Более подробную информацию
см. в разделе

Изменение размеров блока навесных стен

на стр. 1816.

Использование ручек для редактирования блоков навесных стен | 1813

Выберите блок навесной стены.

Выберите ручку "Удлинить", передвигайте ручку, пока на экране не
появится требуемое значение длины, и один раз нажмите левую кнопку
мыши.

По мере передвижения ручки исходное значение длины отображается
вместе с ее новым значением, и указывается разность между двумя
этими значениями.

После выбора ручки можно также ввести новое значение длины блока
навесных стен

Выбор другого стиля блока навесных стен

Данная процедура предназначена для того, чтобы выбрать другой стиль для блока
навесных стен.

Выберите блок навесной стены, для которого хотите изменить стиль.

Можно выбрать несколько блоков навесных стен и за один раз изменить
стиль для всех них.

Прокрутите палитру свойств, пока не появится подкатегория "Общие".

1814 | Глава 21 Навесные стены

Выберите другой стиль.

Согласование свойств существующего блока навесных стен

Данная процедура предназначена для того, чтобы применить свойства инструмента
блока навесных стен к одному или нескольким имеющимся блокам. Свойства
включают в себя стиль блока навесных стен и любые другие установочные параметры,
заданные в выбранном инструменте.

Откройте требуемую палитру инструментов

При необходимости прокрутите палитру, пока не появится нужный
инструмент.

Нажмите правую кнопку на инструменте блока навесных стен и
выберите "Применить свойства инструмента"

➤

"Блок навесной стены".

Выберите блоки навесных стен и нажмите

ENTER

Свойства выбранных блоков приводятся в соответствие со свойствами
инструмента блока навесных стен.

Согласование свойств существующего блока навесных стен | 1815

Изменение размеров блока навесных стен

Данная процедура предназначена для того, чтобы изменить размеры блока навесных
стен

Описание

Размер

Высота блока навесных стен от базовой
линии

Высота

Длина прямолинейного блока навесных
стен от начальной ручки в базовой линии
до конечной ручки

Длина

Угловое соединение всех заполнителей и
горизонтальных кромок (импоста или кар-

Угол в начале

каса) в начале блока навесных стен. Подроб-
нее об угловых соединениях см. в

Угловые

соединения навесных стен

на стр. 1679.

Угловое соединение всех заполнителей и
горизонтальных кромок (импоста или кар-

Угол в конце

каса) в конце блока навесных стен. Подроб-
нее об угловых соединениях см. в

Угловые

соединения навесных стен

на стр. 1679.

Выберите блок навесной стены.

Разверните "Размеры".

Измените размер.

Задание угла в месте соединения блока навесных стен со
смежным объектом другого типа.

Данная процедура предназначена для того, чтобы вручную построить угол в месте
соединения блока навесных стен и другого объекта, например, стандартной стены
или формообразующего элемента. Например, если моделируемый блок навесной
стены соединяется со стандартной стеной, которая подходит к блоку под углом 60
градусов, следует задать угол углового соединения равным 30 градусов.

Значение угла соединения применяется ко всем заполнениям и горизонтальным
кромкам, примыкающим к углу. Вертикальные кромки при этом не изменяются.

1816 | Глава 21 Навесные стены

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 9
