AutoCAD Architecture 2011. Руководство пользователя (глава 7-10)

Необходимо, чтобы слой 0 (нулевой) включен и разморожен, чтобы иметь
возможность работать с привязками AD-объекта. Если слой 0 отключен, точки
привязки AD-объекта невидимы или неактивны.

Изменение свойств слоя

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Для изменения одной из конфигураций слоев "Вкл/Откл",
"Заморозить/Разморозить", "Печатать/Не печатать" или
"Заморозить/разморозить на новом видовом экране" нажмите
соответствующий значок конфигурации слоя.

Для изменения одного из свойств слоя: "Цвет", "Тип линий", "Вес линий",
"Стиль печати" или "Описание", щелкните на текущем значении
свойства. Затем в открывшемся диалоговом окне выберите нужное
значение.

ПРИМЕЧАНИЕ

Многие из этих настроек доступны непосредственно

в раскрывающемся списке на вкладке "Главная"

➤

панель "Слои".

Переопределение свойств слоев в видовых экранах листа

Теперь можно применять переопределения слоев в отдельных видовых экранах для
цвета, типа линий, веса линий и стиля печати. Это эффективный способ отображения
в отдельных видовых экранах объектов с различными настройками свойств без
изменения свойств объектов ПоСлою и ПоБлоку. Переопределения свойств слоя не
изменяют глобальных свойств слоя, поэтому объекты могут отображаться различным
образом в разных видовых экранах без необходимости создания копий геометрии
или использования внешних ссылок с различными параметрами слоев. Если доступ
к Диспетчеру свойств слоев получен с вкладки "Лист", в нем представлены 4
дополнительных столбца для переопределений свойств слоев, характерных для
видовых экранов - "Цвет ВЭ", "Вес линий ВЭ", "Тип линий ВЭ" и "Стиль печати ВЭ"
(доступно только в чертежах с именованными стилями печати, PSTYLEMODE=1.)

Переопределение свойств слоев в видовых экранах листа | 779

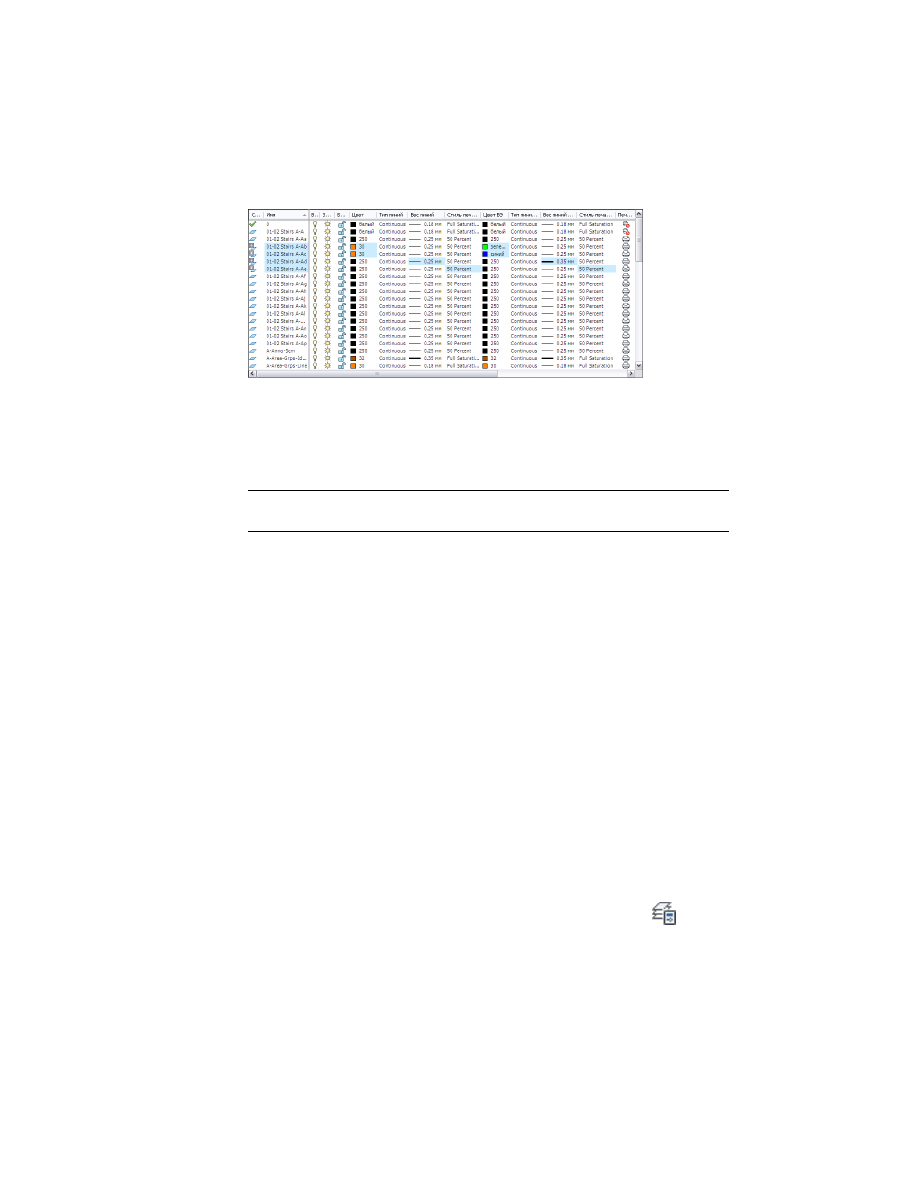

Переопределение слоя видового экрана в Диспетчере свойств слоев

Если требуется временно не использовать переопределения свойств отображения
или печати, задайте для переменной VPLAYEROVERRIDESMODE значение 0.
Объекты будут отображаться и выводиться на печать с глобальными свойствами
слоев. Переопределения свойств можно задать, даже если переменная
VPLAYEROVERRIDESMODE равна 0.

ПРИМЕЧАНИЕ

Переопределения свойств на слоях внешних ссылок не сохраняются,

если системной переменной VISRETAIN задано значение 0.

Переопределения свойств слоев в предыдущих версиях

Если в чертеже имеются переопределения слоев, и этот чертеж открывается в
предыдущей версии программы, переопределения невидимы, слои отображаются с
глобальными свойствами. Параметры переопределений сохраняются при сохранении
чертежа в формате предыдущей версии и снова становятся видимыми, когда чертеж
открывается в текущей версии программы.

Если видовой экран, содержащий переопределения слоя, удален при открытии
чертежа в предыдущей версии программы, параметры переопределений не
сохраняются и невидимы при повторном открытии чертежа в текущей версии
программы.

Если переменной VISRETAIN задано значение 0, при открытии чертежа в предыдущей
версии программы переопределения видовых экранов на слоях файлов внешних
ссылок не сохраняются.

Переопределение свойств слоев в видовом экране листа

Сделайте активным видовой экран листа, для которого требуется создать
переопределения слоев видового экрана.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

780 | Глава 10 Управление слоями

В Диспетчере свойств слоев выполните прокрутку для отображения
столбцов переопределений видового экрана.

Для видовых экранов листа доступны следующие переопределения:

■

Цвет ВЭ

■

Тип линий ВЭ

■

Вес линий ВЭ

■

Стиль печати ВЭ

Щелкните на нужном параметре для изменения значения свойства.

Переопределяемое в видовом экране значение слоя отмечено другим
фоновым цветом (по умолчанию голубой) в свойстве переопределения,
в общем свойстве и в имени слоя.

Идентификация переопределений слоев видовых экранов

Имеется несколько способов идентификации слоев с переопределениями.

В Диспетчере свойств слоев:

■

Фоновый цвет отображается для каждого переопределения и для каждого
соответствующего параметра глобального свойства. По умолчанию используется
светло-синий цвет, но его можно изменить на любой другой. Более подробную
информацию об изменении фонового цвета см. в разделе "Переопределение
свойств слоев в видовом экране листа" в справочной системе AutoCAD.

■

В столбце "Статус" слоя отображается другой значок (

■

При наведении курсора на значок "Статус" для слоя, содержащего
переопределения, во всплывающей подсказке отображается информация о
переопределении свойства.

■

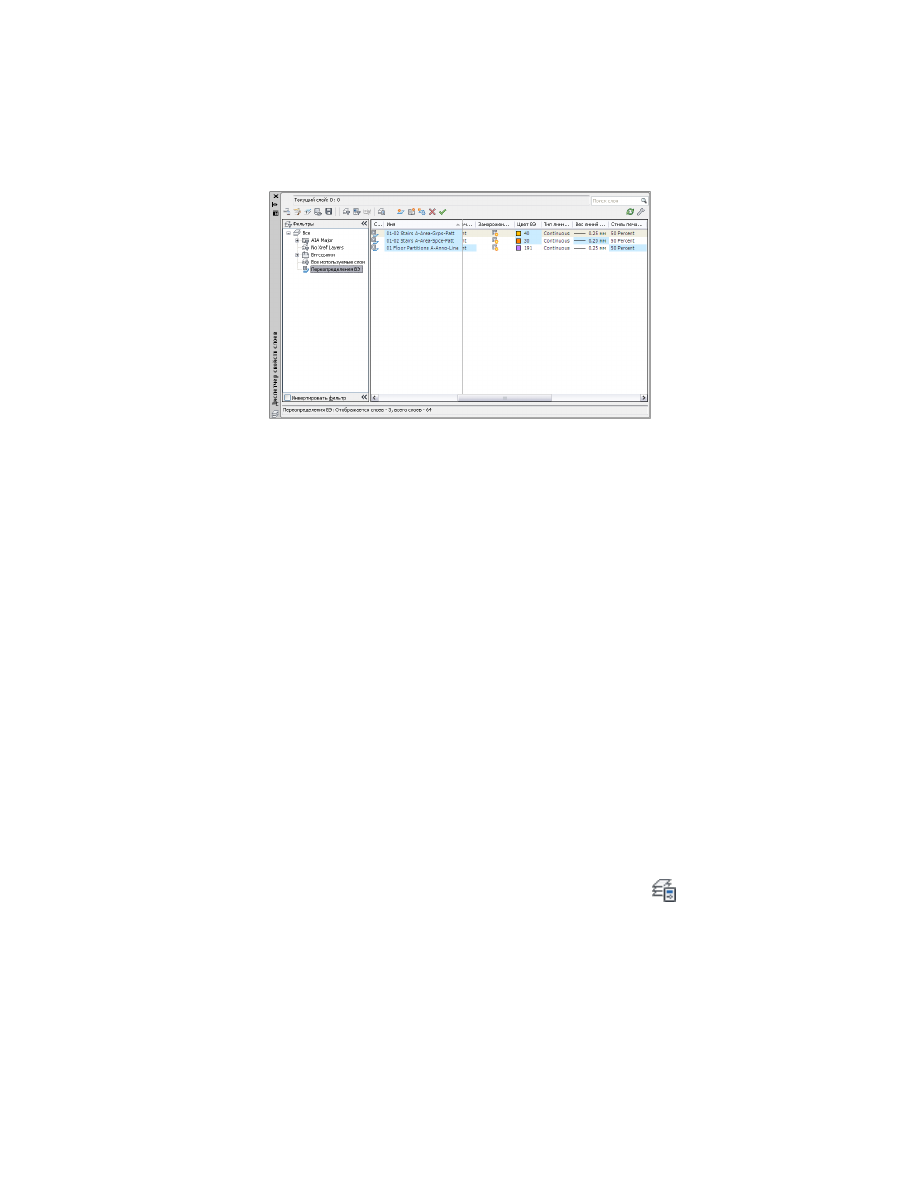

В режиме просмотра структуры, где перечислены все слои с переопределениями
видовых экранов, отображается готовый фильтр "Переопределения видовых
экранов".

Идентификация переопределений слоев видовых экранов | 781

В рабочем пространстве чертежа:

■

Для проверки наличия в текущем видовом экране переопределений свойств слоев
введите в командной строке VPLAYEROVERRIDES. Если значение переменной
VPLAYEROVERRIDES равно 1, значит видовой экран содержит переопределения.

Удаление переопределений слоев видовых экранов

Переопределения слоев можно удалить из видовых экранов листа.

Для эффективного и быстрого удаления переопределений видовых экранов имеется
несколько способов:

■

Можно удалить переопределения только в активном видовом экране или во всех
видовых экранах.

■

Можно удалить переопределения только для выбранных слоев или для всех слоев.

■

Можно удалить отдельные переопределения на выбранном слое.

Удаление отдельного переопределения на выбранном слое

Сделайте активным видовой экран листа, на котором требуется удалить
переопределение слоев видового экрана.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

782 | Глава 10 Управление слоями

В списке слоев щелкните правой кнопкой мыши на переопределенном
параметре, который требуется удалить (более подробную информацию
об идентификации переопределений см. в разделе

Идентификация

переопределений слоев видовых экранов

на стр. 781), и выберите

"Удаление переопределений видового экрана".

В зависимости от параметра, выбранного правой кнопкой мыши,
отображается следующее вложенное меню:

■

Цвет

■

Тип линии

■

Вес линии

■

Стиль печати

Выберите нужное подменю, а затем одну из следующих команд:

■

Только на текущем видовом экране: удаление переопределения
только в выбранном слое на текущем видовом экране. Например,
если выбрать "Удаление переопределений видового экрана"

➤

"Цвет"

➤

"Только на текущем видовом экране", для выбранного

слоя будет восстановлено глобальное значение только для
переопределенного цвета на текущем активном видовом экране.

■

На всех видовых экранах: удаление выбранного переопределения
в выбранном слое на всех видовых экранах листа. Например, если
выбрать "Удаление переопределений видового экрана"

➤

"Цвет"

➤

"На всех видовых экранах", для выбранного слоя будет

восстановлено глобальное значение для всех переопределенных
цветов во всех видовых экранах листа.

Удаление всех переопределений на выбранном слое

Сделайте активным видовой экран листа, на котором требуется удалить
все переопределения из слоя.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

В списке слоев щелкните правой кнопкой мыши на имени слоя или
значке статуса слоя, из которого требуется удалить все переопределения,
и выберите "Удаление переопределений видового экрана"

➤

"Выбранные слои".

Удаление переопределений слоев видовых экранов | 783

Выберите одну из двух команд:

■

Только на текущем видовом экране: удаление всех переопределений
в выбранном слое на текущем видовом экране.

■

На всех видовых экранах: удаление всех переопределений на
выбранном слое на всех видовых экранах и восстановление
глобальных значений свойств.

Удаление всех переопределений на всех переопределенных слоях

Сделайте активным видовой экран листа, на котором требуется удалить
все переопределения слоев видового экрана.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

В списке слоев щелкните правой кнопкой мыши на имени или значке
статуса любого слоя и выберите "Удаление переопределений видового
экрана"

➤

"Все слои".

Выберите одну из двух команд:

■

Только на текущем видовом экране: удаление всех переопределений
во всех слоях на текущем видовом экране.

■

На всех видовых экранах: удаление всех переопределений на всех
видовых экранах листа и восстановление глобальных значений
свойств.

Работа с группами слоев

С помощью Диспетчера слоев можно создавать различные группы слоев для
организации рабочих видов и фонов из крупных наборов строительных данных.
Группы слоев помогут более эффективно работать с чертежами, в которых имеется
много слоев. Можно изменить параметры группы слоев, чтобы одновременно внести
изменения во все слои, входящие в группу. Например, можно заблокировать группу
слоев, чтобы заблокировать все слои в фильтре.

Типы групп слоев

Имеется пять типов групп слоев.

Пояснение

Тип

Присутствует всегда и содержит все слои
и другие группы слоев чертежа.

Все

784 | Глава 10 Управление слоями

Пояснение

Тип

Перечисляет какие-либо слои из файлов
внешних ссылок, связанных с текущим

Внешние ссылки

чертежом. Эта группа создается автомати-
чески при привязке внешней ссылкой чер-
тежа к текущему чертежу.

Содержат слои, которые предназначены
для них.

фильтры групп

Содержат слои на основе фильтра, заданно-
го пользователем. Можно организовывать

фильтры свойств

фильтры, основываясь на именах слоев или
других свойствах.

Содержат слои, связанные с определенной
категорией стандартов.

фильтры стандартов именования слоев

Правила для групп слоев

При создании и работе с группами слоев действуют следующие правила группировки.

■

Можно занести слой в несколько групп слоев.

■

Многократные упоминания одного и того же слоя всегда должны
характеризоваться идентичными значениями свойств. Например, слой,
являющийся членом двух групп, не может иметь разный цвет в каждой из групп.

■

Нельзя указывать слой дважды в одной группе.

■

Нельзя удалить группы слоев, не воздействуя на слои в группе.

■

Изменение одного из свойств группы слоев приведет к изменению этого свойства
для всех слоев группы, кроме тех случаев, в которых данное изменение будет
недопустимо. Например, невозможно "заморозить" текущий слой.

■

Имена групп слоев не обязательно должны быть уникальными.

■

Нет никакого соглашения о наименованиях групп слоев. Имена групп могут
содержать пробелы, символы, не относящиеся к буквенно-цифровым, а также
прописные и строчные буквы.

■

Группы слоев внешних ссылок не могут содержать других групп фильтров.

Работа с группами слоев | 785

Управление группами слоев

Можно добавлять слои к группам слоев и убирать их оттуда. Можно изменять
стандартные характеристики AutoCAD для слоев в группах, переименовывать группы
слоев, стирать группы слоев и изменять фильтры в группах фильтров.

Типы фильтров слоев

С помощью Диспетчера свойств слоев можно создать три типа фильтров слоев:
фильтры групп, фильтры свойств и фильтры стандартов именования слоев.

Фильтры групп могут содержать любые слои из текущего чертежа. Можно вручную
добавлять слои к фильтрам групп или удалять из них, перетаскивая слои в Диспетчере
свойств слоев в фильтр группы или выбирая на чертеже объект, относящийся к слою,
который требуется добавить к фильтру группы.

Фильтры групп считаются статическими, поскольку они не обновляются
автоматически. Они содержат только те слои, которые были предназначены для них,
когда создавалась группа. Можно вручную добавлять слои к фильтрам групп или
удалять слои из них.

Фильтры свойств содержат слои, которые отвечают критериям фильтра,
определенного для группы. Критерии фильтра могут выбирать слои в соответствии
с состояниями (вкл./выкл., заморожен/разморожен, заблокирован/разблокирован),
свойствами или именами слоев . Например, можно создать фильтр свойств, в который
входят все красные слои на текущем чертеже.

Группы свойств считаются динамическими, так как они автоматически обновляются,
когда изменяются свойства слоев, являющихся частью группы. Фильтры свойств
также обновляются, когда добавляются или изменяются слои, которые удовлетворяют
критериям, указанным в фильтре. Нет возможности вручную добавлять слои к
фильтрам свойств или удалять слои из них.

Группы слоев с именами "Внешние ссылки" и "Все" создаются автоматически.

Создание фильтра групп

Эта процедура используется для создания фильтра групп. В фильтрах групп могут
содержаться любые слои, перечисленные в Диспетчере свойств слоев. Можно вручную
добавлять слои к фильтрам групп или удалять из них, перетаскивая слои в Диспетчере
свойств слоев в фильтр группы или выбирая на чертеже объект, относящийся к слою,
который требуется добавить к фильтру группы.

786 | Глава 10 Управление слоями

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

В левой части Диспетчера свойств слоев выберите группу слоев, из
которых требуется создать новую группу, щелкните правой кнопкой

мыши и выберите "Создать фильтр групп", или нажмите

Диспетчере свойств слоев.

Введите имя для нового фильтра групп и нажмите

ENTER

Отредактируйте созданный фильтр групп.

то...

Если требуется...

см.

Добавление слоев к группам

слоев

на стр. 793.

добавить слои к фильтру групп,

см.

Изменение свойств группы сло-

ев

на стр. 794.

задать свойства для фильтра групп,

Создание фильтра свойств

Фильтр свойств содержит слои, которые отвечают критериям фильтра, определенного
для группы. Критерии фильтра могут включать в себя слои в соответствии с
состояниями (вкл./выкл., заморожен/разморожен, заблокирован/разблокирован),
свойствами или именами слоев . Например, можно создать фильтр свойств, в который
входят все красные слои на текущем чертеже.

Создание фильтров свойств

Эта процедура используется для создания фильтров свойств. Можно задать для
группы более одного фильтра. Например, чтобы сгруппировать все "замороженные"
слои стен, можно производить фильтрацию и по имени слоя, и по его состоянию.

Также можно задать для фильтра свойств более одного набора критериев. Например,
можно создать фильтр, который будет включать в себя все "замороженные" красные
и все "замороженные" синие слои. Для определения, какие слои необходимо добавлять
к группе, к определениям слоев применяются булевы логические операции И/ИЛИ.
Чтобы быть включенным в фильтр, слой должен отвечать всем критериям в
какой-либо одной строке. В приведенном выше примере слой должен быть
"замороженным"

красным, чтобы быть отнесенным к фильтру. Несколько строк

Создание фильтра свойств | 787

содержат альтернативные критерии. В следующем примере необходимо
переопределить для слоя цвет на 30

или

на 31.

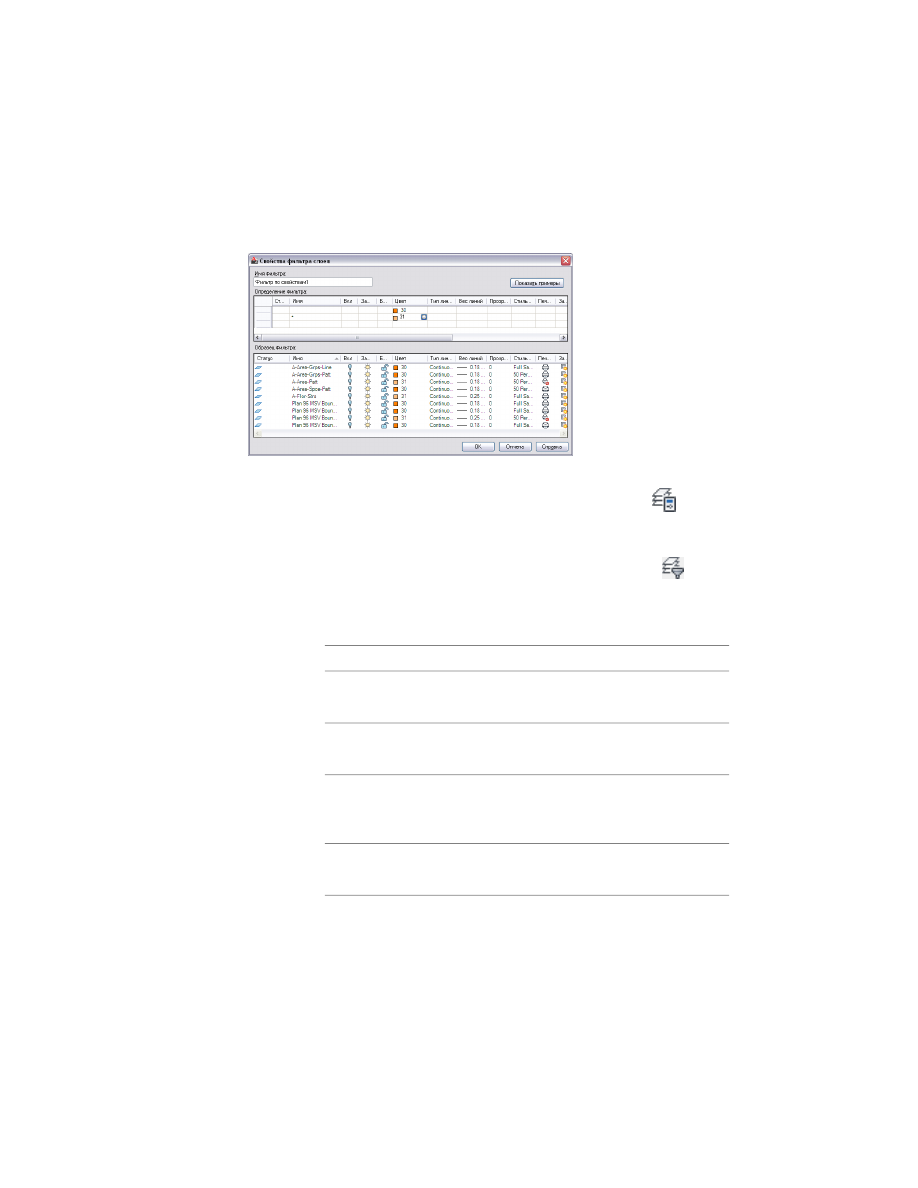

Пример фильтра свойств с несколькими критериями

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

мыши и выберите "Создать фильтр свойств" или нажмите

Диспетчере свойств слоев.

Введите имя под опцией "Имя фильтра".

Задайте критерии фильтра.

то...

Если требуется...

см.

Назначение фильтра по состоя-

нию слоя

на стр. 789.

фильтровать слои по состоянию
видимости,

см.

Назначение фильтра по цвету

слоя

на стр. 791.

фильтровать слои по цвету слоя,

см.

Назначение фильтра по типу

линий слоев или по весу линий

на

стр. 791.

фильтровать слои по типу линии
слоя,

см.

Назначение фильтра по имени

слоя

на стр. 792.

фильтровать слои по "маске", или
по символам обобщения,

788 | Глава 10 Управление слоями

Как только строка критериев собрана, можно копировать или удалить
строку.

то...

Если требуется...

щелкните правой кнопкой мыши на той стро-
ке, которую требуется копировать, и выберите
"Дублировать строку".

копировать строку крите-
риев,

щелкните правой кнопкой мыши на строке и
выберите "Удалить строку".

удалить строку,

Нажмите "ОК".

Назначение фильтра по состоянию слоя

Эта процедура используется , чтобы определить фильтр, который включает в себя
слои, основываясь на следующих состояниях слоев.

■

Используемый/не используемый

■

Вкл./Выкл.

■

Замороженный/размороженный

■

Заблокированный/разблокированный

Для включения в фильтр слой должен удовлетворять всем указанным для него
критериям. Например, если указано для фильтра "Выкл." и "Замороженный", слой,
который выключен, но не заморожен, к фильтру отнесен не будет.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

В левой части Диспетчера свойств слоев выберите группу слоев, из
которых требуется создать новую группу, щелкните правой кнопкой
мыши и выберите "Создать фильтр свойств".

Введите наименование для "Имени фильтра".

Задайте для фильтра критерий слоя "Используемый/не используемый".

то...

Если требуется...

нажмите на "Состояние" и выберите

включить в фильтр все используе-
мые слои чертежа,

Создание фильтра свойств | 789

то...

Если требуется...

нажмите на "Состояние" и выберите

включить в фильтр все неиспользу-
емые слои чертежа,

Задайте для фильтра критерий слоя "Вкл./Выкл.".

то...

Если требуется...

нажмите "Вкл." и выберите

отнести к фильтру все включенные
слои чертежа,

нажмите "Вкл." и выберите

отнести к фильтру все выключенные
слои чертежа,

Задайте для фильтра критерий слоя "Замороженный/Размороженный".

то...

Если требуется...

нажмите "Заморозить" и выберите

включить в фильтр все разморожен-
ные слои чертежа,

нажмите "Заморозить" и выберите

включить в фильтр все заморожен-
ные слои чертежа,

Задайте для фильтра критерий слоя
"Заблокированный/Разблокированный".

то...

Если требуется...

нажмите "Заблокировать" и выбери-

те

включить в фильтр все разблокиро-
ванные слои чертежа,

нажмите "Заблокированный" и вы-

берите

включить в фильтр все заблокиро-
ванные слои чертежа,

Нажмите "ОК".

790 | Глава 10 Управление слоями

Назначение фильтра по цвету слоя

Эта процедура используется для определения фильтра, который будет отбирать слои,
основываясь на цвете слоев.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Введите наименование для "Имени фильтра".

В описании фильтра выберите поле "Цвет".

Нажмите на кнопку [...].

Выберите цвет с помощью диалогового окна "Выбор цвета".

Нажмите "ОК".

Назначение фильтра по типу линий слоев или по весу линий

Эта процедура используется для определения фильтра, который будет выполнять
отбор слоев, основываясь на типе или весе линий.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Введите наименование для "Имени фильтра".

Задайте критерии фильтра по типу линий или весу линий.

то...

Если требуется...

нажмите "Тип линии", затем кнопку [...].
Выберите тип линии, пользуясь окном
диалога "Выбор типа линии".

указать тип линии, который
требуется включить в фильтр,

нажмите "Вес линии" и кнопку [...]. Выбе-
рите вес линии, пользуясь окном диалога
"Выбор веса линии".

указать вес линии, который
требуется включить в фильтр,

Нажмите "ОК".

Создание фильтра свойств | 791

Назначение фильтра по имени слоя

Эта процедура используется для определения фильтра, который будет отбирать слои
на основании строк-масок в имени слоя. Строка-маска не будет чувствительна к
регистру.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

В левой части "Диспетчера слоев" выберите группу слоев, щелкните
правой кнопкой мыши и выберите "Создать фильтр свойств".

Введите наименование для "Имени фильтра".

Среди определений фильтра нажмите на "Имя".

Задайте критерии фильтра по маске:

то...

Если требуется...

введите в качестве "Имени" строку-
маску, заканчивающуюся символом
(*). Пример:

стена*

отобрать все слои, которые начина-
ются с определенной строки,

введите в качестве "Имени" строку-
маску, начинающуюся с символа (*).
Пример:

*вид

отобрать все слои, которые заканчи-
ваются определенной строкой,

введите в качестве Имени строку-
маску, начинающуюся со звездочки

отобрать все слои, в которых неко-
торая строка может возникать в
любом месте имени слоя,

(*) и заканчивающуюся звездочкой
(*). Пример:

*окон*

Подробнее о работе с групповыми символами см. раздел "Комплексный
выбор фильтров" в справочной системе AutoCAD.

Нажмите "ОК".

Создание фильтра стандартов именования слоев

Фильтр стандартов именования слоев содержит слои, которые связаны с некоторой
категорией стандарта. Например, если создан фильтр стандартов именования слоев
для стандарта AIA 2-й редакции и указали как относящуюся к фильтру категорию
"Старший", то создан фильтр, который содержит все слои с пояснениями к чертежу.

792 | Глава 10 Управление слоями

Создание фильтров стандартов именования слоев

Эта процедура используется для создания фильтров стандартов именования слоев.
Можно задать для фильтра более одной категории стандарта.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

В левой части Диспетчера свойств слоев выберите группу слоев, из
которых требуется создать новую группу, щелкните правой кнопкой
мыши и выберите "Создать фильтр стандартов именования слоев" или

нажмите

в Диспетчере свойств слоев.

Введите наименование для "Имени фильтра".

Для параметра "Стандарт именования слоев" выберите стандарт.

Категории столбца "Имеющаяся категория(и)" будут различаться в
зависимости от используемого стандарта именования слоев. Выберите
категорию для включения в фильтр и нажмите кнопку "Добавить >>",
чтобы переместить категорию в столбец "Выбранная категория(и)".

К одному фильтру стандартов именования слоев можно подключить
несколько категорий. К фильтру будут отнесены все слои с "Выбранной
категорией".

Нажмите "ОК".

Добавление слоев к группам слоев

Эта процедура используется для добавки слоев к группе слоев. Можно вручную
добавлять слои к фильтру групп. Можно перетаскивать их из списка слоев в правой
части Диспетчера свойств слоев в группу на левой стороне или же добавлять слой к
группе, выбрав на текущем чертеже объект, находящийся в том слое, который
требуется добавить к группе.

Также можно производить замену всех слоев в существующей группе, выбирая на
текущем чертеже объекты, относящиеся к слоям, которые требуется использовать
в качестве замен для существующих слоев.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Добавление слоев к группам слоев | 793

Добавьте слои к группе слоев.

то...

Если требуется...

в левой части Диспетчера свойств
слоев выберите группу слоев "Все".

добавить слои к группе слоев путем
перетаскивания,

Перетащите слой из правой части
Диспетчера свойств слоев к пользо-
вательской группе слоев или к
группе статического фильтра в ле-
вой части.

выберите группу слоев, щелкните
правой кнопкой мыши, выберите

добавить слои к группе слоев, выби-
рая объекты чертежа,

"Выбор слоев" и "Добавить". На теку-
щем чертеже выберите объект в
каждом слое, который требуется
добавить к группе. Нажмите

ENTER

чтобы вернуться в Диспетчер
свойств слоев.

выберите группу слоев, слои в кото-
ром требуется заменить, щелкните

заменить слои в группах, выбирая
объекты чертежа,

правой кнопкой мыши, выберите
"Выбор слоев" и "Заменить". Выбери-
те объект в каждом слое, которым
требуется заменить слой в группе.
Нажмите

ENTER

, чтобы вернуться в

Диспетчер свойств слоев.

Нажмите "ОК".

Изменение свойств группы слоев

Эта процедура используется для изменения свойств всех слоев в группе слоев. Если
слой содержится не только в одной группе, изменения коснутся этого слоя во всех
группах, в которые он входит. Например, если заморожена группа, в которой
содержится слой "А-Стена", этот слой станет замороженным и в любой иной группе,
к которой относится "А-Стена".

794 | Глава 10 Управление слоями

ПРИМЕЧАНИЕ

Поскольку нельзя заморозить текущий слой, то не существует

возможности заморозить группу в активном видовом экране, если в эту группу
входит текущий слой. Также нельзя заморозить активный видовой экран на вкладке
"Макет модели".

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите на группу слоев, свойства которой требуется изменить, и
задайте свойства.

то...

Если требуется...

щелкните правой кнопкой мыши,
выберите "Блокировка" и укажите

определить состояние блокировки
группы,

"Заблокировать" или "Разблокиро-
вать".

щелкните правой кнопкой мыши,
выберите "Видимость" и укажите

определить состояние заморажива-
ния группы,

"Размороженный" или "Заморожен-
ный".

щелкните правой кнопкой мыши,
выберите "Видимость" и укажите
"Вкл." или "Выкл."

определить видимость группы,

щелкните правой кнопкой мыши,
выберите "Выделить группу" и ука-

заморозить все слои чертежа, кроме
относящихся к выбранной группе
слоев,

жите "На всех видовых экранах" или
"Только на активном видовом экра-
не".

Переименование или удаление групп слоев

Эта процедура используется для переименования или удаления групп слоев. Группа
слоев удаляется из Диспетчера свойств слоев, однако относящиеся к этой группе
слои не удаляются.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Переименование или удаление групп слоев | 795

Переименуйте или удалите группу слоев.

то...

Если требуется...

щелкните правой кнопкой мыши на
группе слоев и нажмите "Переиме-

переименовать группу слоев,

новать". Введите новое имя и нажми-
те

ENTER

щелкните правой кнопкой мыши на
группе слоев и выберите "Удалить".

удалить группу слоев,

Преобразование фильтра свойств в фильтр групп

Эта процедура используется для преобразования фильтров свойств в фильтры групп.
Учтите, что динамические фильтры свойств преобразуются в статические фильтры
групп. Слои из фильтров групп добавляются, меняются и удаляются вручную.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

В левой части выберите фильтр свойств, который требуется
преобразовать.

Щелкните правой кнопкой мыши и выберите "Преобразовать в фильтр
групп".

Уведомление о новых слоях

Перед выполнением некоторых операций, например, печати, сохранения или
восстановления конфигурации слоев имеется возможность получения уведомлений
о добавлении к текущему чертежу новых слоев. Информация о новых слоях,
добавленных к чертежу или к вставленному файлу внешней ссылки, очень важна.
Благодаря этому удается избежать возможных проблем, связанных, например, с
печатью объектов, добавленных к чертежу на новом слое.

Можно управлять определением в чертеже новых слоев. Можно настроить команды,
например, СОХРАНИТЬ или ПЕЧАТЬ для проверки программой списка слоев и
уведомления о появлении новых слоев. Проверка может включать новые слои,
добавленные к вставленным файлам внешних ссылок.

796 | Глава 10 Управление слоями

Настройка уведомления о новых слоях

Данная процедура используется для уведомления о добавлении новых слоев в текущий
чертеж или в чертежи внешних ссылок.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

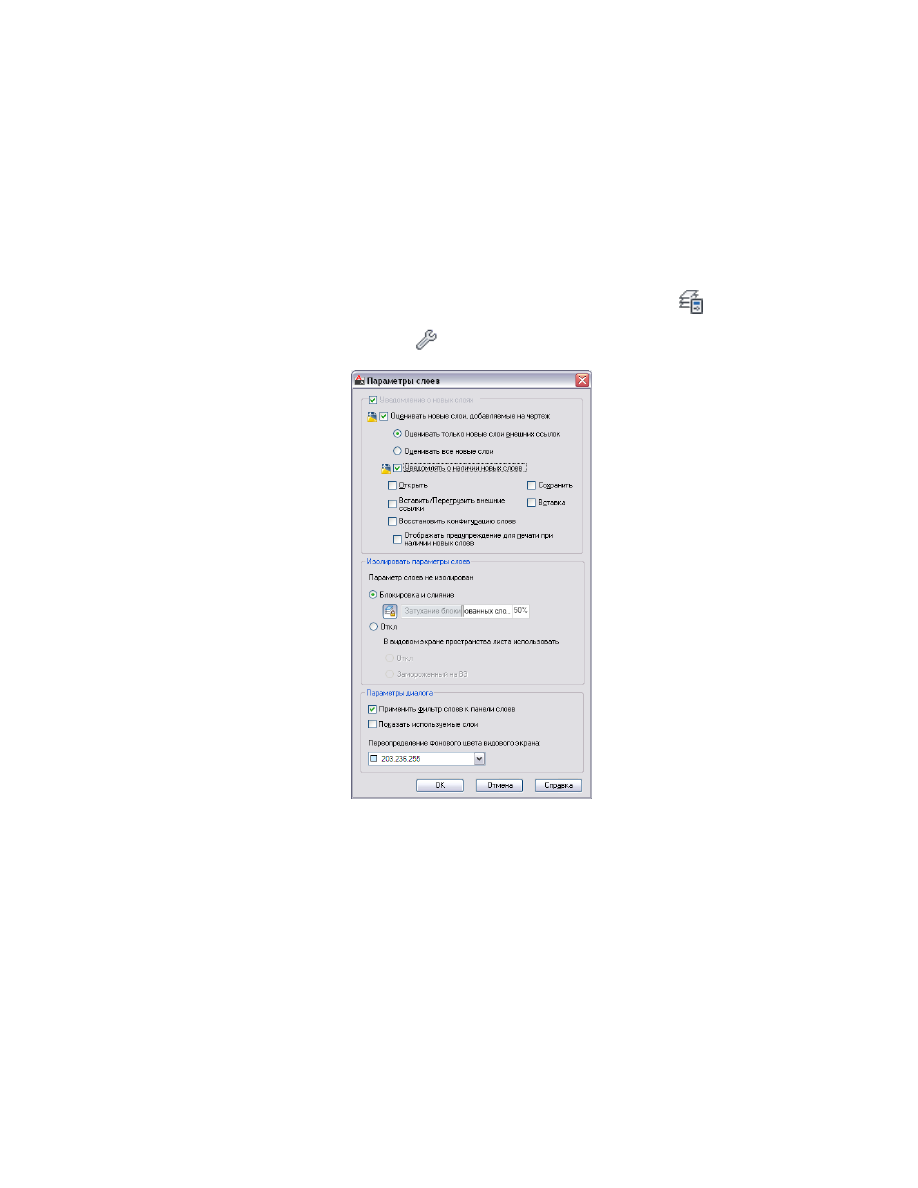

Выберите

("Настройка").

Для настройки уведомления о новых слоях в чертеже установите флажок
"Выявлять новые слои, добавляемые в чертеж".

Определите, требуется ли получать уведомления только при добавлении
новых слоев к чертежам внешних ссылок или при добавлении новых
слоев к чертежам внешних ссылок и к текущему чертежу:

Настройка уведомления о новых слоях | 797

для уведомления только о новых слоях в чертежах внешних ссылок
выберите вариант "Только новые слои внешних ссылок";

для уведомления о новых слоях в чертежах внешних ссылок и в текущем
чертеже выберите вариант "Все новые слои".

Установите флажок "Уведомлять о новых слоях при операциях:" для
определения операций, запускающих проверку новых слоев. При
каждом выполнении выбранных операций производится сравнение
последних результатов выполнения данных операций (база слоев) с
текущими результатами. Если были добавлены новые слои, выводится
уведомление о новых слоях.

В новых чертежах база слоев создается при первом сохранении или
печати чертежа. Например, база слоев создается при добавлении слоев
к новому чертежу и его сохранении. Слои, добавленные после
сохранения чертежа, считаются новыми несогласованными слоями.

■

Открытие: проверка новых слоев при открытии чертежа.

■

Вставка/обновление внешних ссылок: проверка новых слоев при
вставке или обновлении внешних ссылок.

■

Восстановление конфигурации слоев: проверка новых слоев при
восстановлении сохраненной конфигурации слоев. Более подробную
информацию см. в разделе

Работа с конфигурациями слоев

на стр.

800.

■

Сохранение: проверка новых слоев при сохранении чертежа.

■

Вставка: проверка новых слоев при вставке блока.

Установите флажок "Предупреждать о новых слоях при выводе на
печать" для проверки новых слоев при выводе чертежа на печать.

Определение в чертеже новых слоев

Если уведомление включено, при выполнении одного из заданных действий в строке
состояния отображается марка "Уведомление о новых слоях" и выполняется поиск
новых слоев. Можно просмотреть новые слои, щелкнув на ссылке "Несогласованные
новые слои".

798 | Глава 10 Управление слоями

При нажатии ссылки открывается Диспетчер свойств слоев и автоматически
выбирается фильтр "Несогласованные новые слои". В списке представлены все новые
слои, добавленные к чертежу или файлам внешних ссылок.

Можно отключить уведомление о новых слоях, сохранив при этом проверку списка
на наличие новых слоев. Хотя марка уведомления не отображается, наличие новых
слоев можно проверить, щелкнув правой кнопкой мыши на значке предупреждения

(

) в строке состояния.

Согласование новых слоев в чертеже

Несогласованными называются слои, добавленные к чертежу или к файлам внешних
ссылок, с момента последней проверки списка слоев. Список слоев проверяется на
наличие новых слоев при использовании одной из команд, выбранных в разделе

Настройка уведомления о новых слоях

на стр. 797.

Для согласования слоя в чертеже его необходимо выбрать вручную и пометить как
согласованный.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

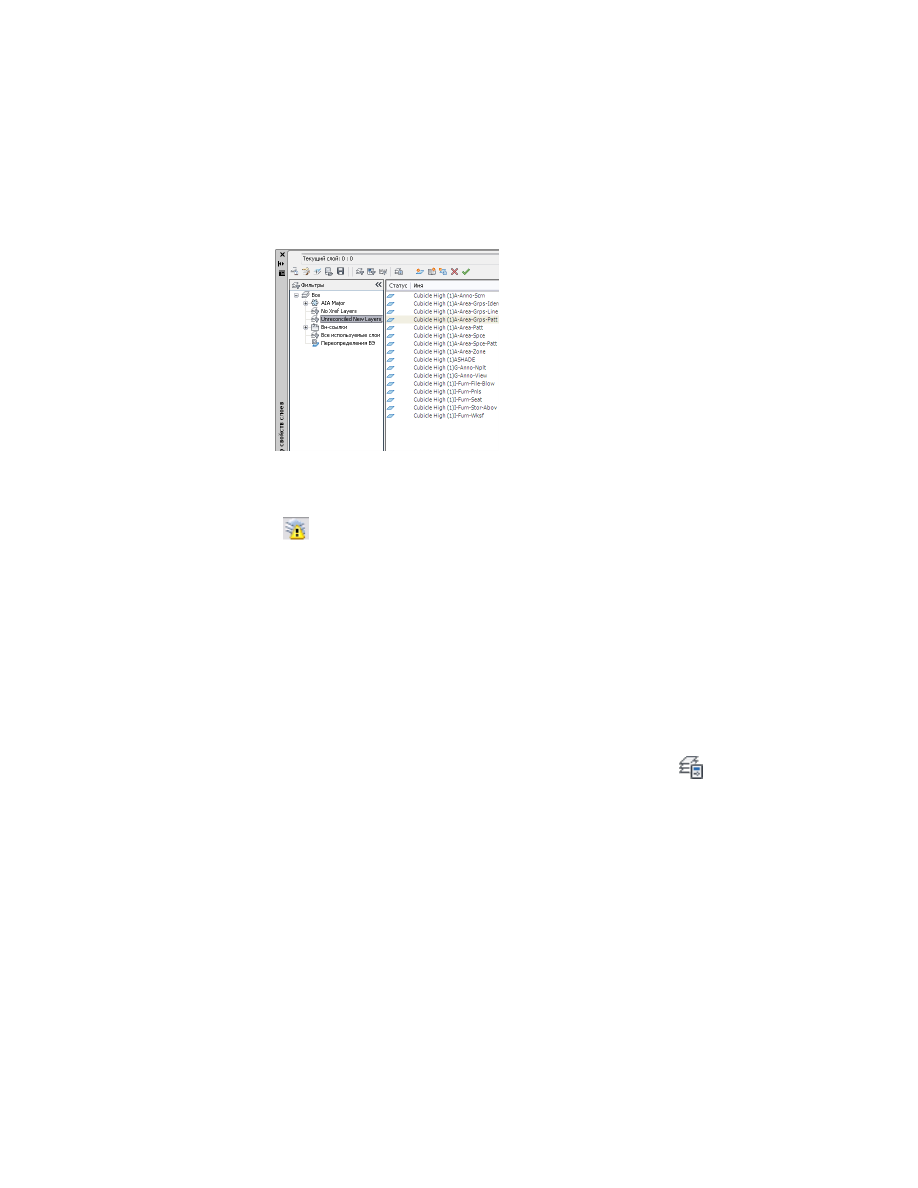

В режиме просмотра структуры в левой части выберите группу
"Несогласованные слои".

В списке выводятся все слои, добавленные к чертежу или к файлам
внешних ссылок с момента последнего выполнения заданного
пользователем действия (например, обновления внешней ссылки).

Для согласования нового слоя выберите его имя или статус, щелкните
правой кнопкой мыши и выберите "Согласовать слой".

Согласование новых слоев в чертеже | 799

При этом слой добавляется к базе слоев и больше не отображается в
чертеже как новый.

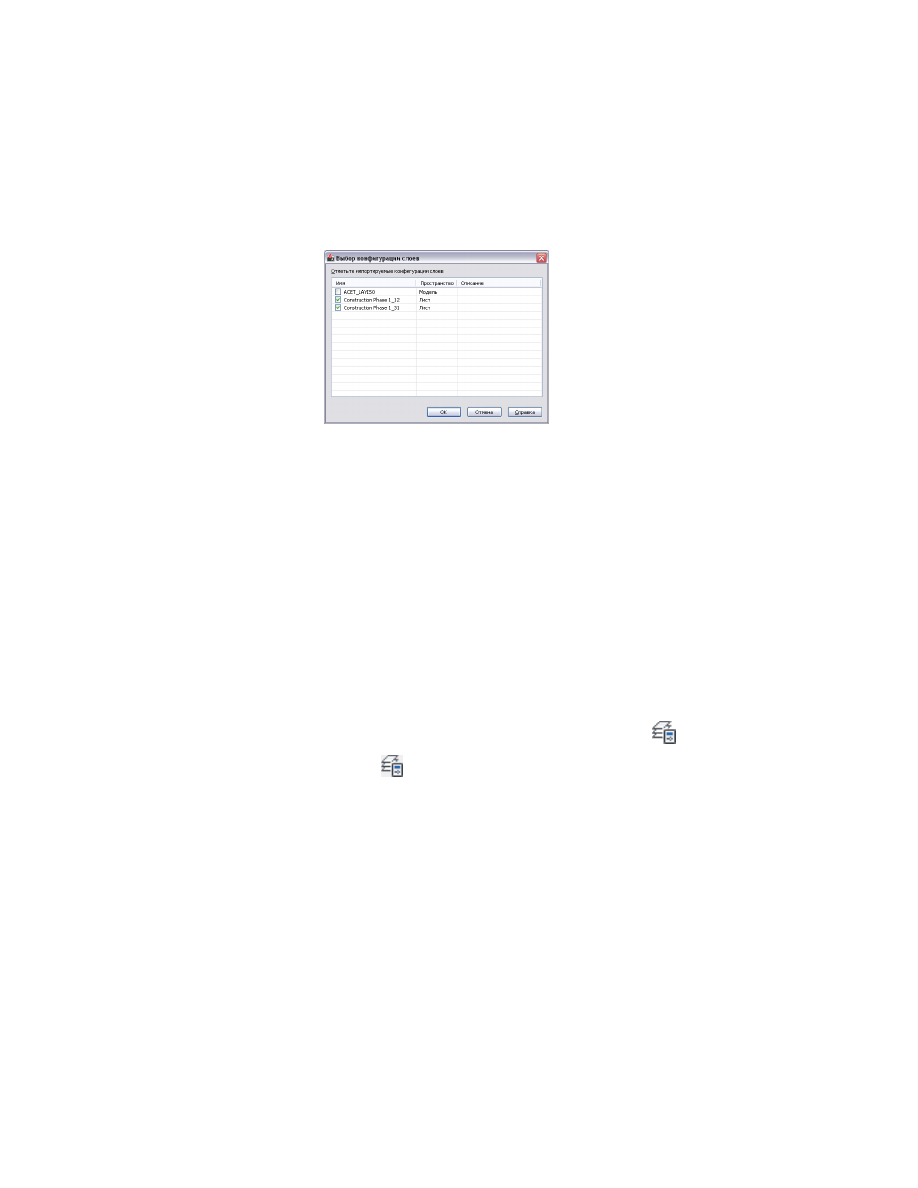

Работа с конфигурациями слоев

ПРИМЕЧАНИЕ

В AutoCAD Architecture 2011 функция "Снимок конфигурации слоев"

больше не используется. Вместо нее используется конфигурация слоев.
Существующие файлы снимков конфигурации слоев (LAY) автоматически
преобразуются в конфигурации слоев (LAS) при вызове Диспетчера слоев в старом
чертеже со снимками конфигурации слоев. После преобразования снимок
конфигурации слоев удаляется.

Имеется возможность сохранения конфигураций слоев в чертеже в виде файла
конфигураций слоев и их последующего восстановления. Сохранение конфигурации
слоев удобно, когда есть необходимость в быстром возвращении к конкретным
настройкам всех слоев в ходе различных этапов создания чертежа или для печати.

Например, менеджер по оборудованию может создавать конфигурации слоев для
планов отдельных этажей и схем меблировки, расположения кабелей и устройств
ОВК (отопления, вентиляции, кондиционирования), чтобы выделить эту информацию
из общей компоновки здания.

Параметры слоев, которые можно сохранять и восстанавливать, включают такие
конфигурации слоев, как состояние включения или блокировки, и такие свойства
слоев, как цвет или тип линий. Можно выбрать конфигурации и свойства слоев для
последующего восстановления.

Можно изменить свойства сохраненной конфигурации слоев. Можно отредактировать
любые свойства слоя за исключением его имени. К конфигурации слоя также можно
добавить новые слои, если они добавлены после сохранения конфигурации слоев.

ПРИМЕЧАНИЕ

Более подробную информацию об уведомлении при добавлении

к чертежу новых слоев см. в разделе

Настройка уведомления о новых слоях

на стр.

797.

Конфигурации слоев во внешних ссылках

При вставке в основной чертеж внешней ссылки с сохраненными конфигурациями
слоев эти конфигурации отображаются поименно в списке, их можно просмотреть
в Диспетчере конфигураций слоев. Эти конфигурации можно восстановить, но нельзя
редактировать. Конфигурации слоев внешних ссылок легко распознаются, поскольку
имени конфигурации слоя предшествует имя чертежа внешней ссылки, отделенное
двойным символом подчеркивания. (Пример: Имя внешней ссылки__Имя

800 | Глава 10 Управление слоями

конфигурации слоя). Если внешняя ссылка связана с основным чертежом,
конфигурации слоев отмечаются символами $0$, размещенными между именем
внешней ссылки и именем конфигурации слоев. (Пример: Имя внешней
ссылки$0$Имя конфигурации слоев).

Включаются также конфигурации слоев из вложенных внешних ссылок.
Конфигурации слоев из внешних ссылок удаляются из основного чертежа при
откреплении или выгрузке внешних ссылок.

Создание сохраненной конфигурации слоев

Можно сохранить любой набор существующих слоев и их свойства как конфигурацию
слоев для последующего восстановления в текущем чертеже или для экспорта и
восстановления в другом чертеже.

Далее в списке приводятся состояния и свойства слоев, которые можно сохранить
в конфигурации слоев:

Сохранение конфигурации слоев в пространстве модели:

■

Имя слоя

■

Вкл/Откл

■

Заморозить/Разморозить

■

Блокировать/Разблокировать

■

Цвет

■

Тип линии

■

Вес линий

■

Стиль печати

ВНИМАНИЕ

Если конфигурация слоев сохраняется из пространства модели,

в ней сохраняются глобальные свойства слоев для цвета, типа линий, веса линий
и стиля печати. При восстановлении конфигурации слоев в пространстве модели
глобальные свойства слоев восстанавливаются как глобальные свойства слоев
чертежа. При восстановлении конфигурации слоев в видовом экране листа
можно выбрать, следует ли использовать настройки из сохраненной
конфигурации слоев как глобальные свойства слоев чертежа или как
переопределения для определенного видового экрана.

■

Печатать/Не печатать

Создание сохраненной конфигурации слоев | 801

■

Заморозить на новом ВЭ

Сохранение конфигурации слоев в видовом экране листа:

■

Имя слоя

■

Вкл/Откл

■

Заморозить/Разморозить

■

Блокировать

■

Цвет

■

Тип линии

■

Вес линий

■

Стиль печати

ВНИМАНИЕ

Если конфигурация слоев сохранена из видового экрана листа, и

видовой экран переопределяет цвет, тип и вес линий или стиль печати,
параметры переопределения сохраняются как свойства видового экрана. При
восстановлении конфигурации слоев в видовом экране листа можно выбрать,
следует ли использовать настройки из сохраненной конфигурации слоев как
глобальные свойства слоев чертежа или как переопределения для данного
видового экрана. При восстановлении конфигурации слоев в пространстве
модели чертежа сохраненные параметры слоев восстанавливаются как
глобальные свойства слоев в пространстве модели.

■

Печатать/Не печатать

■

Заморозить на новом ВЭ

Убедитесь, что используется видовой экран (в пространстве модели
или в пространстве листа), который требуется сохранить в качестве
конфигурации слоев.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Убедитесь, что все слои находятся в нужном состоянии, и им назначены
свойства, которые требуется сохранить в конфигурации слоев. При
необходимости можно произвести настройку.

Нажмите

для вызова Диспетчера конфигураций слоев.

802 | Глава 10 Управление слоями

ПРИМЕЧАНИЕ

Или можно выбратьвкладку "Главная"

➤

панель

"Слои"

➤

раскрывающийся список "Конфигурации слоев"

➤

"Создать

конфигурацию слоя".

Сохранение конфигурации слоев

Нажмите кнопку "Создать" и введите имя и описание новой
конфигурации слоев. После этого нажмите "ОК".

Текущие параметры Диспетчера свойств слоев сохраняются в
конфигурации слоев.

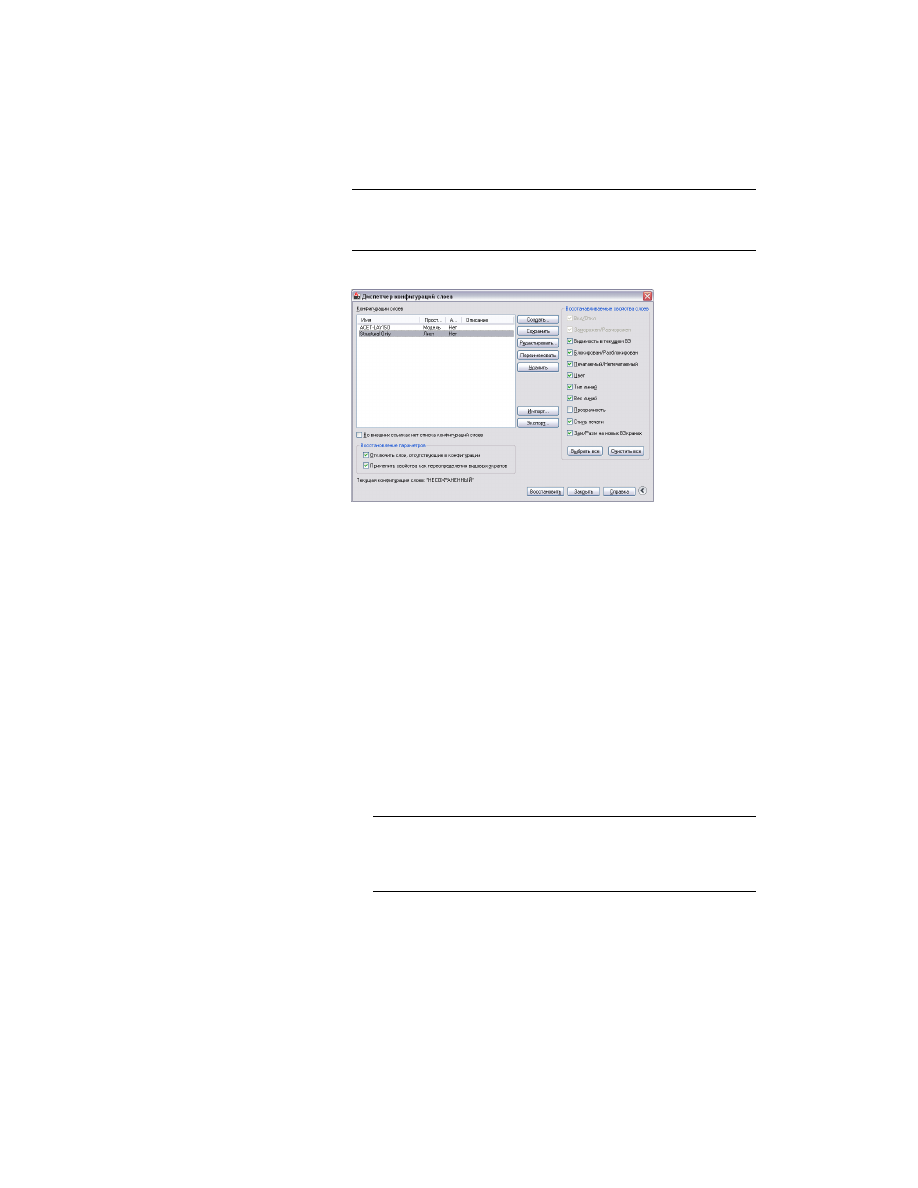

После создания конфигурации слоев в Диспетчере конфигураций слоев
отображается следующая информация о конфигурации:

■

Имя: имя конфигурации слоев.

■

Пространство: информация о том, где была сохранена конфигурация
слоев - в пространстве модели и в пространстве листа.

■

Аналогично DWG: если состояние слоев в чертеже идентично одной
из конфигураций, сохраненных в конфигурации слоев, то в этом
поле отображается "Да". В противном случае отображается "Нет".
Как правило, конфигурация слоев идентична состоянию слоев
чертежа при ее создании и при восстановлении.

ПРИМЕЧАНИЕ

Конфигурация слоев также отмечается как

"Аналогично DWG=Да", если чертеж содержит новые слои, не
включенные в конфигурацию слоев, но эти слои в чертеже
отключены.

■

Описание: дополнительное описание конфигурации слоев.

Создание сохраненной конфигурации слоев | 803

СОВЕТ

Для просмотра параметров сохраненной конфигурации слоев

нажмите "Редактировать".

Для определения тех параметров слоя, которые будут восстановлены

при последующем восстановлении конфигурации, нажмите

выберите соответствующие свойства в списке "Свойства слоя".

ПРИМЕЧАНИЕ

Выбор параметров для восстановления не влияет на

сохраняемые параметры. Сохраняются все параметры, перечисленные
в окне "Редактирование", но можно выбрать из них параметры для
восстановления.

При восстановлении конфигурации слоев в видовом экране листа
невозможно изменить настройки "Вкл/Откл" и
"Заморозить/Разморозить". При восстановлении конфигурации слоев
в видовом экране листа все слои конфигурации включены и
разморожены.

При восстановлении конфигурации слоев в пространстве модели
невозможно изменить настройку "Видимость в текущем ВЭ". В
пространстве модели можно управлять только глобальной видимостью
слоя.

Нажмите "Сохранить".

Если новые слои были добавлены после сохранения конфигурации
слоев, и эти слои не требуется добавлять к конфигурации слоев, при
восстановлении конфигурации слоев их можно отключить в чертеже.
Для этого установите флажок "Отключить слои, отсутствующие в
конфигурации".

Если требуется восстановить сохраненную конфигурацию слоев в
видовом экране листа, укажите, следует ли восстанавливать в видовом
экране свойства цвета, типа и веса линий и стиля печати как глобальные
свойства слоев или как переопределения видового экрана:

Если требуется восстановить свойства сохраненной конфигурации
слоев как переопределения видового экрана, установите флажок
"Применить свойства как переопределения видового экрана".

Если требуется восстановить свойства сохраненной конфигурации
слоев как глобальные свойства слоев, уберите флажок "Применить
свойства как переопределения видовых экранов".

804 | Глава 10 Управление слоями

ПРИМЕЧАНИЕ

При восстановлении сохраненной конфигурации слоев

в пространстве модели сохраненные свойства всегда
восстанавливаются как глобальные свойства слоев.

Редактирование сохраненной конфигурации слоев

При сохранении конфигурации слоев используются параметры слоя текущего
видового экрана. Можно изменить сохраненную конфигурацию слоев.

Изменения сохраненной конфигурации слоев разделяются на 3 типа:

■

добавление слоев, добавленных к чертежу после сохранения конфигурации слоев;

■

удаление слоев из конфигурации слоев;

■

изменение параметров слоев.

Для вызова Диспетчера конфигураций слоев выполните любое из
следующих действий:

■

Выберитевкладку "Главная"

➤

панель "Слои"

➤

раскрывающийся

список "Конфигурации слоев"

➤

"Управление конфигурациями

слоев".

■

Откройте Диспетчер свойств слоев, выбрав вкладку

"Главная"

➤

панель "Слои"

➤

"Свойства слоя"

, а затем нажмите

Выберите конфигурацию слоев для редактирования и нажмите
"Редактировать".

Измените выбранную конфигурацию слоев:

то...

Если требуется...

нажмите

, выберите слой, кото-

рый требуется добавить и нажмите
"ОК".

добавить к конфигурации слои из
чертежа

выберите слой, который требуется

удалить, и нажмите

удалить слой из конфигурации сло-
ев

Редактирование сохраненной конфигурации слоев | 805

то...

Если требуется...

щелкните на значке соответствую-
щего состояния или свойства и вы-

отредактировать параметры отдель-
ных слоев в конфигурации слоев

полните необходимые изменения.
Изменения влияют только на конфи-
гурацию слоя. На слои чертежа это
не повлияет, пока не будет восста-
новлена конфигурация слоев.

Нажмите "ОК", а затем нажмите "Закрыть", чтобы закрыть Диспетчер
конфигураций слоев.

Восстановление конфигурации слоев

Конфигурацию слоев в чертеже можно восстановить. При восстановлении можно
задать, какие сохраненные параметры требуется восстанавливать. Не выбранные
параметры слоев остаются в чертеже неизменными. Например, если для
восстановления из конфигурации слоев выбрано только свойство "Цвет", тип линий,
вес линий и стиль печати остаются неизменными, даже если они различаются в
конфигурации слоя и в чертеже. Если чертеж содержит слои, добавленные после
сохранения конфигурации слоев, при восстановлении конфигурации эти слои не
удаляются. Но их можно отключить при восстановлении конфигурации, не
содержащей эти слои. Более подробную информацию см. в разделе

Создание

сохраненной конфигурации слоев

на стр. 801.

При восстановлении конфигурации слоев текущим становится слой, который был
текущим при сохранении конфигурации слоев. Если этот слой уже не существует,
то текущий слой не изменяется.

ВНИМАНИЕ

При сохранении конфигурации слоев в текущем чертеже и

последующем удалении в нем слоев, включенных в конфигурацию слоев, эти слои
удаляются из конфигурации слоев без уведомления. Для сохранения в конфигурации
слоев удаленных из чертежа слоев необходимо перед удалением слоев в чертеже
экспортировать конфигурацию слоев. Позднее можно импортировать ранее
экспортированный файл LAS и восстановить удаленные слои.

Настройки восстановления для различных видовых экранов

В большинстве случаев рекомендуется восстанавливать в видовом экране листа
конфигурации слоев, сохраненные в видовом экране листа, а конфигурации слоев,
сохраненные в пространстве модели, восстанавливать в пространстве модели чертежа.

806 | Глава 10 Управление слоями

Если требуется восстанавливать конфигурации слоев в рабочих пространствах другого
типа, необходимо учитывать следующие особенности:

Если конфигурация слоев сохраняется из пространства модели, в ней сохраняются
глобальные свойства слоев для цвета, типа линий, веса линий и стиля печати. При
восстановлении конфигурации слоев в пространстве модели глобальные свойства
слоев восстанавливаются как глобальные свойства слоев чертежа. При восстановлении
конфигурации слоев в видовом экране листа можно выбрать, следует ли использовать
настройки из сохраненной конфигурации слоев как глобальные свойства слоев
чертежа или как переопределения для определенного видового экрана.

ПРИМЕЧАНИЕ

Слои, отключенные или замороженные в пространстве модели,

при восстановлении в видовом экране листа отображаются в Диспетчере свойств
слоев с параметром "Заморожен на ВЭ".

Если конфигурация слоев сохранена из видового экрана листа, и видовой экран
переопределяет цвет, тип и вес линий или стиль печати, параметры переопределения
сохраняются как свойства видового экрана. При восстановлении конфигурации
слоев в пространстве модели чертежа сохраненные параметры слоев
восстанавливаются как глобальные свойства слоев в пространстве модели. При
восстановлении конфигурации слоев в видовом экране листа можно выбрать, следует
ли использовать настройки из сохраненной конфигурации слоев как глобальные
свойства слоев чертежа или как переопределения для данного видового экрана.

Убедитесь, что видовой экран, в котором требуется восстановить
сохраненную конфигурацию слоев, является активным.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите

для открытия Диспетчера конфигураций слоев.

Выберите сохраненную конфигурацию слоев для восстановления.

Если параметру "Аналогично DWG" задано значение "Да", состояние
слоя в чертеже уже является идентичным состоянию, сохраненному в
конфигурации слоев, или чертеж содержит новые слои, не включенные
в конфигурацию слоев, но эти слои в нем отключены. В таком случае
конфигурация слоев опознается как "Аналогично DWG".

Нажмите

для раскрытия окна Диспетчера конфигураций слоев.

Для определения восстанавливаемых параметров слоев выберите
соответствующие свойства в области "Восстанавливаемые свойства
слоев".

Восстановление конфигурации слоев | 807

Нажмите "Сохранить".

Если новые слои были добавлены в чертеж после сохранения
конфигурации слоев и не были добавлены к конфигурации слоев, то
при восстановлении конфигурации слоев их можно отключить на
чертеже. Для этого установите флажок "Отключить слои, отсутствующие
в конфигурации".

ПРИМЕЧАНИЕ

При восстановлении сохраненной конфигурации слоев

в пространстве модели сохраненные свойства всегда
восстанавливаются как глобальные свойства слоев.

Нажмите "Восстановить".

Удаление конфигурации слоев

При удалении сохраненной конфигурации слоев соответствующие слои из чертежа
не удаляются. Удаляется только конфигурация слоев.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

808 | Глава 10 Управление слоями

Нажмите

для открытия Диспетчера конфигураций слоев.

Выберите сохраненную конфигурацию слоев для удаления.

Нажмите "Удалить", а затем "Да".

Нажмите "Закрыть".

Импорт конфигураций слоев в текущий чертеж

Можно импортировать конфигурации слоев, сохраненные в файлах чертежей (DWG,
DWS и DWT) или непосредственно в файле конфигурации слоев (LAS).

Если конфигурация слоев импортируется из чертежа, содержащего слои, не
представленные в текущем чертеже, эти слои импортируются в текущий чертеж.

Если конфигурация слоев импортируется из чертежа и содержит свойство слоев,
например, тип линий или стиль печати, не загруженный или недоступный в текущем
чертеже, это свойство автоматически импортируется из исходного чертежа.

Если конфигурация слоев импортируется из файла LAS и содержит свойства типа
линий или стиля печати, не существующие в текущем чертеже, это свойство не
восстанавливается.

При импорте конфигурации слоев, являющейся копией конфигурации слоев в
текущем чертеже, можно выбрать переопределение существующей конфигурации
или отказ от импорта.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите

для открытия Диспетчера конфигураций слоев.

Нажмите "Импорт".

В диалоговом окне "Импорт конфигураций слоев" выберите формат
файла, из которого выполняется импорт конфигурации слоев:

■

DWG: импорт конфигураций слоев из файла чертежа

■

DWS: импорт конфигураций слоев из файла стандартов чертежа

■

DWT: импорт конфигураций слоев из шаблона чертежа

■

LAS: импорт сохраненной и экспортированной конфигурации слоев

Выберите файл и нажмите "ОК".

Импорт конфигураций слоев в текущий чертеж | 809

Если используется файл DWG, DWS или DWT с несколькими
сохраненными конфигурациями слоев, выберите нужную конфигурацию
в диалоговом окне "Выбор конфигурации слоев" и нажмите "ОК".

Если выбран файл LAS, после импорта выдается запрос на
восстановление конфигурации слоев в текущем чертеже. Нажмите "Да"
для восстановления или "Нет" для импорта без восстановления.

Экспорт конфигурации слоев из текущего чертежа

Можно экспортировать сохраненную конфигурацию слоев из текущего чертежа.
Сохраненные конфигурации слоев хранятся в файлах LAS, которые можно
импортировать в файлы чертежей.

При экспорте конфигураций слоев все слои и их параметры сохраняются во внешнем
файле и могут быть снова импортированы в чертеж. Экспорт конфигурации слоев
полезно использовать для сохранения состояния слоев, применяемых в нескольких
чертежах.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите

для открытия Диспетчера конфигураций слоев.

Выберите конфигурацию слоев для экспорта и нажмите "Экспорт".

В диалоговом окне "Экспорт конфигурации слоев" выберите имя и
папку для файла LAS и нажмите "Сохранить".

Нажмите "Закрыть".

810 | Глава 10 Управление слоями

AutoCAD Architecture 2011. Руководство пользователя (глава 7-10) - часть 6
