AutoCAD Architecture 2011. Руководство пользователя (глава 7-10)

Работа с ключами слоев

Ключ слоя устанавливает соответствие для объекта, который вычерчивается на
определенном слое. Ключи слоев также определяют стандартные свойства каждого
слоя.

Ключи слоев и использование ключей слоев

Когда создается объект, ключ слоя, который связан с объектом, автоматически
помещает объект на тот слой, для которого он предназначен. Использование ключей
слоев для автоматического размещения объектов на предопределенные слои называют

учет ключей слоев

. Обычно объекты привязываются к слоям, соответствующим

стандарту именования слоев. Каждый стандарт именования слоев дает имена слоям
в соответствии с набором правил, который можно изменить. Подробнее см.

Создание

и редактирование стандартов именования слоев

на стр. 827.

Стили ключей слоев

Можно создавать различные наборы ключей слоев, называемые стилями ключей
слоев, которые можно использовать для помещения объектов на определенные слои
ваших чертежей. Каждый стиль ключей слоев содержит набор ключей слоев. И AIA,
и BS1192, - оба стиля ключей слоев содержат ключи слоев и свойства слоев, в том
числе имя слоя, описание, цвет, тип линии, вес линии, стиль печати и параметры
печати для всех AD-объектов. Стандарты именования слоев AIA и BS1192 и стили
ключей слоев, которые поставляются с AutoCAD Architecture 2011, можно
импортировать из файла

AecLayerStd.dwg

, находящегося в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Layers

. При необходимости можно изменять

эти стили или создавать новые наборы ключей слоев. Также можно создавать наборы
ключей слоев на основании LY-файлов.

Свойства стилей ключей слоев

Можно добавлять и удалять ключи слоев из наборов ключей слоев. Стандартные
ключи слоев удалить невозможно. Также можно отредактировать свойства
какого-либо слоя в существующем наборе ключей слоев. Можно изменить имя,
описание, цвет слоя, тип линии, вес линии, стиль печати и параметры печати для
слоя, с которым устанавливает соотношение каждый из ключей слоя. Если набор
ключей слоев основан на стандарте именования слоев, можно воспользоваться
переназначениями для всех или некоторых ключей слоев, относящихся к набору
ключей слоев. Подробнее о переназначениях см.

Переопределение ключей слоев

на

стр. 824.

Работа с ключами слоев | 811

ПРИМЕЧАНИЕ

Используемый по умолчанию набор ключей слоев Standard -

"Стандартный" не основан на стандарте именования слоев. Он содержит
стандартный набор ключей слоев.

LY-файлы и стили ключей слоев

Если имеются LY-файлы из S8 или Версии 1 Architectural Desktop, которыми
продолжают пользоваться, можно создать новый набор ключей слоев на основе
LY-файла. Подробнее см.

Создание стиля ключей слоев на основании LY-файла

на

стр. 819.

Переопределения наборов ключей слоев

Следует ли создать абсолютно новый набор ключей слоев или же использовать
имеющийся LY-файл, если требуется использовать переопределения, нужно основать
набор ключей слоев на стандарте именования слоев текущего чертежа. Если создается
нестандартный набор ключей слоев, команда "Вкл./откл. переопределение" недоступна.
Если копируется набор ключей слоев, можно использовать переопределения ключей
слоев только в том случае, если стиль, который копируется, основан на стандарте
именования слоев. Подробнее об использовании переопределения ключей слоев см.

Переопределение ключей слоев

на стр. 824.

Управление наборами ключей слоев

Для создания, редактирования, копирования или очистки наборов ключей слоев
обращайтесь к Диспетчеру стилей. Диспетчер стилей в AutoCAD Architecture
предлагает возможности центра, из которого можно работать со стилями многих
чертежей и шаблонов. Подробнее об использовании Диспетчера стилей см.

Диспетчер

стилей

на стр. 931.

Стандартные ключи слоев

Когда создается AD-объект, AutoCAD Architecture использует следующие стандартные
ключи слоев.

Стандартные ключи слоев для созда-
ния AD-объектов

Описание

Ключ слоя

Обозначения выносных элементов

ANNDTOBJ

Обозначения фасадов

ANNELKEY

812 | Глава 10 Управление слоями

Стандартные ключи слоев для созда-
ния AD-объектов

Объекты фасадов

ANNELOBJ

Маскирующие объекты AutoCAD
Architecture

ANNMASK

Изолинии

ANNMATCH

Примечания, выноски и т.п.

ANNOBJ

Исправления

ANNREV

Обозначения разрезов

ANNSXKEY

Линии разрезов

ANNSXOBJ

Отметки пояснительных элементов

ANNSYMOBJ

Бытовые электроприборы

APPL

(AD-)камеры

CAMERA

Шкафы

CASE

Марки шкафов

CASENO

Сетки потолков

CEILGRID

Объекты потолков

CEILOBJ

Каналы

CHASE

Пункты контроля

COGO

Колонны

COLUMN

Коммуникации

COMMUN

Системы управления

CONTROL

Навесные стены

CWLAYOUT

Стандартные ключи слоев | 813

Стандартные ключи слоев для созда-
ния AD-объектов

Стеновые блоки

CWUNIT

Размеры

DIMLINE

Размеры (точки AutoCAD)

DIMMAN

Двери

DOOR

Марки дверей

DOORNO

Канализация

DRAINAGE

Электрооборудование

ELEC

Марки электрооборудования

ELECNO

Фасады

ELEV

Лифты

ELEVAT

Фасады (2D)

ELEVHIDE

Оборудование

EQUIP

Марки оборудования

EQUIPNO

Марки потолков

FINCEIL

Детали - мелкие линии

FINE

Марки отделки

FINFLOOR

Противопожарное оборудование

FIRE

Мебель

FURN

Марки мебели

FURNNO

Марки координационных осей в плане

GRIDBUB

814 | Глава 10 Управление слоями

Стандартные ключи слоев для созда-
ния AD-объектов

Сетки колонн

GRIDLINE

Детали - штриховка

HATCH

Скрытые линии

HIDDEN

Разметочные сетки

LAYGRID

Освещение потолка

LIGHTCLG

Освещение стен

LIGHTW

Формообразующие элементы

MASSELEM

Композиционные группы

MASSGRPS

Сечения формообразующих элементов

MASSSLCE

Детали - средние линии

MED

Проемы в стенах

OPENING

Люди

PEOPLE

Санитарно-техническое оборудование

PFIXT

Экстерьерные растения

PLANTS

Интерьерные растения

PLANTSI

AD-полигоны

POLYGON

Система электроснабжения

POWER

Характеристика

PRCL

Обозначения парковок

PRK-SYM

Крыши

ROOF

Стандартные ключи слоев | 815

Стандартные ключи слоев для созда-
ния AD-объектов

Кровельные плиты

ROOFSLAB

Марки помещений

ROOMNO

Спецификации

SCHEDOBJ

Марки опор

SEATNO

Смешанные разрезы

SECT

Разрезы (2D)

SECTHIDE

Генплан и благоустройство

SITE

Панели перекрытий

SLAB

Марки помещений

SPACENO

Объекты помещений

SPACEOBJ

Лестницы

STAIR

Поручни лестниц

STAIRH

Несущие балки

STRUCTBEAM

Марки несущих балок

STRUCTBEAMIDEN

Несущие раскосы

STRUCTBRACE

Марки раскосов

STRUCTBRACEIDEN

Несущие колонны

STRUCTCOLS

Марки несущих колонн

STRUCTCOLSIDEN

Электрические выключатели

SWITCH

Детали - тонкие линии

THIN

816 | Глава 10 Управление слоями

Стандартные ключи слоев для созда-
ния AD-объектов

Неравномерные триангулированные сети

TINN

Графические масштабы

TITSCALE

Рамка и основная надпись

TITTEXT

Текст основной надписи чертежа

TITTEXT-DWG

Архитектурные особенности

TOILACC

Марки туалетов

TOILNO

Топография

TOPO

Принадлежности генпланов и благоустрой-
ства

UTIL

Транспортные средства

VEHICLES

Видовые экраны листов

VIEWPORT

Стены

WALL

Система брандмауэров

WALLFIRE

Марки стен

WALLNO

Детали - широкие линии

WIDE

Окна

WIND

Оконные сборки

WINDASSEM

Марки окон

WINDNO

Базовая линия

XLINE

Зоны

ZONE

Марки зон

ZONENO

Стандартные ключи слоев | 817

Стандартные значения ключей слоев

Для новых ключей слоев по умолчанию назначают следующие значения.

Стандартные значения для ключей
слоев

Такое же, как и у имени ключа слоя. Назна-
чается по соответствующему корневому
имени слоя.

Имя слоя

Не заполнено

Описание

7 (белый/черный)

Цвет

Непрерывный

Тип линии

Стандартное значение

Вес линии

Нормальный

Стиль печати

Да

Печать

Создание стиля ключей слоев

Эта процедура используется для создания стиля ключей слоев. Можно создать стиль
ключей слоев, используя стандартные свойства стиля или же копируя существующий
стиль. После создания стиля редактируются свойства стиля, определяя его
пользовательские характеристики.

Если требуется использовать переопределения ключей слоев, стиль ключей слоев,
который создается, должен быть основан на стандарте именования слоев текущего
чертежа. Если создается нестандартный стиль ключей слоев, нельзя связывать с
таким стилем ключей переопределения ключей слоев.

Выберите вкладку "Главная"

➤

панель "Слои"

➤

"Стили свойств

слоев"

. Или на палитре Диспетчера свойств слоев нажмите

В окне "Диспетчер стилей" отображается текущий чертеж, развернутый в виде дерева.

818 | Глава 10 Управление слоями

Создайте новый стиль ключей слоев.

то...

Если требуется...

щелкните правой кнопкой мыши
"Наборы ключей слоев" и выберите
"Создать".

создать стиль со стандартными
свойствами,

щелкните правой кнопкой мыши на
стиле ключей слоев, который требу-

создать стиль на основании суще-
ствующего стиля,

ется скопировать, и выберите "Копи-
ровать". Щелкните правой кнопкой
мыши "Стили ключей слоев" и выбе-
рите "Вставить".

Щелкните правой кнопкой мыши на новом стиле ключей слоев и
выберите "Переименовать".

Введите имя для нового стиля ключей слоев и нажмите

ENTER

Отредактируйте новый стиль ключей слоев.

то...

Если требуется...

см.

Редактирование стилей ключей

слоев

на стр. 820.

определить свойства для ключей
слоев,

см.

Связь примечаний и файлов с

наборами ключей слоев

на стр. 823.

добавить примечания и файлы к
стилю

После завершения определения свойств для стиля ключей слоев
нажмите "ОК".

Создание стиля ключей слоев на основании LY-файла

Эта процедура используется для создания нового стиля ключей слоев с помощью
существующего LY-файла из S8 или Версии 1 Architectural Desktop. Если LY-файл не
содержит стандартных ключей слоев, требующихся программным обеспечением,
они добавляются к новому стилю ключей слоев по умолчанию и согласуются со
стандартными слоями на основании имени ключа. Например, ключ слоя ANNOBJ
связывается со слоем ANNOBJ.

Если требуется использовать переопределениями ключей слоев, необходимо создать
новый стиль ключей слоев, основываясь на стандарте именования слоев. Если
создается нестандартный стиль ключей слоев, нельзя связывать с таким стилем

Создание стиля ключей слоев на основании LY-файла | 819

ключей переопределения ключей слоев. Если создается оригинальный стиль ключей
слоев на основании существующего LY-файла, можно выбрать, какие разделы
LY-файла требуется включить в свой стиль ключей слоев.

Вначале необходимо импортировать имеющийся LY-файл.

В командной строке наберите

-AECLYImport

Введите имя импортируемого файла или введите

и перейдите к

нужному файлу.

Выберите файл и нажмите "Открыть".

Введите имя для нового стиля ключей слоев.

Выберите разделы LY-файла, которые требуется включить в новый
стиль ключей слоев.

Нажмите "ОК".

Новый стиль ключей слоев создан. Он не связан с каким-либо стандартом именования
слоев, пока не назначен стандарт именования слоев для нового стиля ключей слоев.
Подробнее изменение свойств стиля описано в

Редактирование стилей ключей слоев

на стр. 820.

Редактирование стилей ключей слоев

Эта процедура используется для редактирования стиля ключей слоев.

■

Можно изменить стандарт именования слоев, на котором основан стиль ключей
слоев, или же можно указать стандарт именования слоев для нестандартного
стиля ключей слоев.

■

Можно добавлять ключи слоев к стилю ключей.

■

Можно удалять любые ключи слоев, кроме стандартных.

■

Можно редактировать свойства слоя у тех слоев, с которыми соотнесены ключи
слоев.

■

Можно задать возможность использования переопределения ключей слоев при
некотором стилей ключей.

Выберите вкладку "Главная"

➤

панель "Слои"

➤

"Стили свойств

слоев"

. Или нажмите

в Диспетчере свойств слоев.

В Диспетчере стилей отображается текущий чертеж, развернутый в
виде дерева.

820 | Глава 10 Управление слоями

Выберите стиль ключей слоев, в который требуется внести изменения.

Перейдите на вкладку "Ключи".

Задайте стандарт именования слоев.

то...

Если требуется...

выберите для характеристики
"Стандарт" новый стандарт именова-
ния слоев.

указать другой стандарт именова-
ния слоев, на котором должен быть
основан стиль ключей слоев,

в качестве "Стандарта" выберите
"Нестандартный".

определить, что стиль ключей слоев
не основывается на стандарте име-
нования слоев,

ПРИМЕЧАНИЕ

На одном и том же стандарте именования слоев может

быть основано несколько стилей ключей слоев, так что каждый стиль
ключей слоев может использоваться с разными параметрами цвета,
типа линий и переопределения.

Чтобы добавить новый ключ слоя, нажмите "Добавить".

Новые ключи добавляются со стандартными значениями.

Чтобы удалить ключ слоя, выберите некоторый ключ слоя и нажмите
"Удалить".

Нельзя удалять стандартные ключи слоев.

СОВЕТ

Для того чтобы одновременно изменить свойства нескольких

ключей слоев, удерживайте нажатой клавишу

CTRL

и выбирайте

дополнительные ключи слоев.

Выберите ключ слоя и задайте свойства ключа слоя.

то...

Если требуется...

нажмите два раза на текст в "Описа-
нии", который требуется изменить,
и наберите новый текст.

изменить описание для ключа слоя,

под заголовком "Слой" нажмите
кнопку [...]. Задайте соответствую-

изменить имя слоя,

щие значения для полей слоя и на-
жмите "ОК".

Редактирование стилей ключей слоев | 821

то...

Если требуется...

под заголовком "Цвет" нажмите на
текущее значение. Выберите новый
цвет и нажмите "ОК".

изменить цвет для ключа слоя,

под заголовком "Тип линии" нажми-
те на текущее значение. Выберите
новый тип линии и нажмите "ОК".

изменить тип линии для ключа слоя,

под заголовком "Вес линии" нажми-
те на текущее значение. Выберите
новый вес линии и нажмите "ОК".

изменить вес линии для ключа слоя,

под заголовком "Печать" нажмите
пиктограмму принтера, чтобы

определить, будет ли ключ слоя до-
пускать вывод на печать,

включить или отключить вывод на
печать.

под заголовком "Включить перео-
пределение" очистите пункты, для

определить, будут ли разрешены
переопределения полей слоя,

которых не допускаются переопре-
деления.

СОВЕТ

При первом добавлении

набора ключей слоев создавае-
мое по умолчанию имя слоя не
основано на используемом
стандарте именования слоев.
Поэтому переопределения сло-
ев являются неактивными. Сна-
чала измените имя слоя, связан-
ного с ключом. Для этого нажми-
те кнопку [...]. Когда имя основа-
но на стандарте именования
слоев, к стандарту можно приме-
нять переопределения.

Нажмите "ОК".

822 | Глава 10 Управление слоями

Связь примечаний и файлов с наборами ключей слоев

Эта процедура используется для ввода примечаний и присоединения файла ссылок
к стилю ключей слоев. Также можно редактировать примечания и редактировать
файлы ссылок или отключать их от стиля ключей слоев.

Выберите вкладку "Главная"

➤

панель "Слои"

➤

"Стили свойств

слоев"

. Или нажмите

в Диспетчере свойств слоев.

В Диспетчере стилей отображается текущий чертеж, развернутый в
виде дерева.

Выберите стиль ключей слоев, в который требуется внести изменения.

Перейдите на вкладку "Общие параметры".

Чтобы добавить описание к стилю ключей слоев, введите его для
параметра "Описание".

Нажмите на "Примечания".

Для добавления примечания перейти на вкладку "Примечания" и ввести
текст.

Перейти на вкладку "Справочные документы" и присоединить,
отредактировать или отсоединить файл ссылок.

то...

Если требуется ...

щелкните "Добавить", выберите
файл и нажмите "OK".

прикрепить файл ссылок,

выберите файл и щелкните "Редак-
тировать". Ввести пояснение и на-
жать "OK".

редактировать пояснение к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Дважды нажмите "ОК".

Связь примечаний и файлов с наборами ключей слоев | 823

Переопределение ключей слоев

Переопределение ключей слоев позволяет вам менять стандартные имена слоев,
определяемые одним или несколькими ключами слоев. Структура имен слоев
определяется описательными полями в описании стандарта именования слоев.
Можно разрешить переопределения для всех ключей слоев стиля ключей слоев или
же можете выбрать отдельные ключи слоев, которые требуется переопределить.
Можно переопределять все описательные поля, которые определяют имя слоя, или
же можно задать, какие описательные поля предстоит переопределить. Можно
применять переопределение к любым ключам слоев из стиля ключей, который
основан на стандарте именования слоев.

Например, в описании стандарта именования слоев AIA 2-й редакции поле "Указатель
дисциплины" назначает описание, а поле "Старший" назначает имя по умолчанию.
С помощью переопределений ключей слоев можно изменять значения, указанные
в этих полях, и добавлять значения для неиспользованных полей "Младшего кода"
и "Состояния".

Информация, вводимая при создании переопределения ключей слоев, должна
соответствовать ширине поля и типам значений, определенных описанием стандарта
именования слоев. Например, нельзя задать четырехбуквенное переопределение в
поле "Указателя дисциплины" для стандарта именования слоев AIA 2-й редакции,
потому что максимальная ширина поля "Указатель дисциплины", согласно
определению стандарта именования слоев AIA, равна 1. Для изменения описательных
полей нужно отредактировать описание стандарта именования слоев. Подробнее
см.

Создание и редактирование стандартов именования слоев

на стр. 827.

После добавления вами переопределений к стилю ключей слоев можно включать и
отключать переопределения в своем текущем чертеже. Если переопределения ключей
слоев включены, объекты, которые создается, помещаются в слои, определяемые
описаниями стандарта именования слоев с учетом значений заданных
переопределений. Если переопределения ключей слоев выключены, создаваемые
вами объекты помещаются только в те слои, которые определены ключами слоев.
Можно начать использование переопределений ключей слоев сразу же после их
задания или же воспользоваться командой "Вкл./откл. переопределение", чтобы
включить их позднее.

Переопределения ключей слоев не вносят изменений в привязку к слоям
существующих объектов. Переопределение влияет только на те объекты, которые
добавляются после разрешения действия переопределения.

824 | Глава 10 Управление слоями

Задание переопределений ключей слоев

Эта процедура используется для задания переопределений ключей слоев. Задаваемые
вами переопределения ключей слоев применяются только к таким ключам слоев, у
которых имеются некоторые или все переопределения описательных полей,
выбранных в окне диалога "Свойства ключей слоев". Подробнее см.

Редактирование

стилей ключей слоев

на стр. 820.

Для задания переопределений ключей слоев у вас должен иметься стиль ключей
слоев, основанный на стандарте именования слоев. Если ваш стиль ключей слоев не
основан на стандарте именования слоев, нельзя задавать переопределения ключей.

Если нет разрешения на использование всех переопределений в окне диалога
"Переопределение ключей слоев", объекты, которые вычерчиваются после выхода
из окна диалога, будут помещены в слой, определяемый стандартом именования
слоев. Можно воспользоваться командой "Вкл./откл. переопределение", чтобы
включить переопределение слоев позднее.

ПРИМЕЧАНИЕ

Отдельные ключи слоев, которые не допускают переопределения

согласно указанному в окне диалога "Свойства ключей слоев", не переопределяются,
даже если выбрано "Разрешить все переопределения".

Выберите вкладку "Главная"

➤

панель "Слои"

➤

"Переопределение ключей слоев"

. Или на палитре Диспетчера

свойств слоев нажмите

Для параметра "Текущий стиль ключей слоев" задайте стиль ключей
слоев, который требуется переопределить.

Стандарт именования слоев, на котором основан стиль ключей слоев,
отображается под заголовком "Основан на стандарте" и не подлежит
редактированию.

Введите значения для параметра "Переопределить" или же нажмите
кнопку [...], чтобы задать значения для переопределения информации
в описательных полях.

Поля окна диалога зависят от стандарта именования слоев, на котором
основан ваш стиль ключей слоев. Например, если используется стандарт
именования слоев AIA 2-й редакции, можно ввести значения
переопределений для описательных полей "Указатель дисциплины",
"Старший", "Младший 1", "Младший 2" и "Состояние".

Чтобы начать немедленное использование переопределений слоев,
выберите "Разрешить все переопределения".

Переопределение ключей слоев | 825

Нажмите "ОК".

Если включены переопределения ключей слоев, любые объекты, которые
создается, с этого момента используют переопределения ключей слоев
согласно заданным вами значениям переопределений, в том случае,
если разрешены переопределения ключей слоев в стиле ключей слоев.
Если не включены переопределения ключей слоев, создаваемые объекты
помещаются в слои, определяемые стандартом именования слоев.

Включение и выключение переопределений ключей слоев

Можно использовать команду "Вкл./откл. переопределение" для включения и
выключения переопределений ключей слоев для текущего стиля ключей слоев вашего
чертежа. Эта команда доступна только в том случае, если ваш текущий стиль ключей
слоев основан на стандарте именования слоев и заданы переопределения ключей
слоев. Если переопределения в текущем чертеже включены, рядом с наименованием
команды в меню отображается галочка.

■

В командной строке введите команду

AecToggleLKeyOverridesMnu

Если включены переопределения ключей слоев, объекты, которые создается,
помещаются в слои, определяемые описаниями стандарта именования слоев с учетом
значений переопределений, которые заданы. Если включены переопределения ключей
слоев, создаваемые объекты помещаются в слои, определяемые стандартом
именования слоев.

Переназначение соответствия объектов другим слоям

Эта процедура используется для того, чтобы изменить слой, в котором вычерчивается
объект, путем переноса его связи от текущего ключа слоя к другому ключу слоя.

Выберите вкладку "Главная"

➤

панель "Слои"

➤

"Сменить слой

для объекта"

Выберите объект или объекты, на которые требуется распространить
изменения, и нажмите

ENTER

Чтобы просмотреть список доступных ключей слоев, введите

Нажмите

для просмотра списка ключей слоев.

Выберите ключ слоя, с которым требуется соотнести объект, щелкните
правой кнопкой мыши, и выберите "Вставить в командную строку".

Нажмите

, чтобы закрыть текстовое окно, а затем нажмите

ENTER

826 | Глава 10 Управление слоями

Объект помещается на другой слой вашего чертежа с учетом всех переопределений
текущего ключа слоя.

Восстановление привязки объектов к слоям,
соответствующим стандартным ключам слоев

Эта процедура используется для восстановления стандартного назначения ключей
слоев для объекта после переназначения соответствия объекта другому слою за счет
связи его с другим ключом слоя.

Выберите вкладку "Главная"

➤

панель "Слои"

➤

"Сменить слой

для объекта"

Выберите объект или объекты, на которые требуется распространить
изменения, и нажмите

ENTER

Введите

(поОбъекту).

Это действие распространяется на каждый объект из выбранных,
привязывая их к стандартным ключам слоев, с учетом всех действующих
переопределений ключей слоев.

Нажмите

ENTER

Создание и редактирование стандартов именования
слоев

Стандарт именования слоев содержит предопределенные имена слоев и набор правил,
который определяет имена новых слоев, которые создается с использованием данного
стандарта именования слоев. Стандарты именования слоев могут быть использованы
для определения единых стандартов личных работ, проекта или для соглашений
организации, которые позволят использовать однообразные и информативные имена
слоев. С AutoCAD Architecture поставляется ряд стандартов именования слоев,
которые можно использовать в чертежах. Также можно создавать свои собственные
стандарты именования слоев путем редактирования существующего стандарта
именования слоев.

Как стандарты именования слоев определяют имя слоя

Когда создается новый слой с использованием некоторого стандарта именования
слоев, имя слоя состоит из нескольких частей, отделенных разделителями (например,

Создание и редактирование стандартов именования слоев | 827

дефисами). Каждая часть имени слоя определяется правилами, заданными в
соответствующем поле стандарта именования слоев.

Например, стандарт именования слоев AIA 2-й редакции включает в себя пять полей,
которые образуют имя каждого нового слоя: "Указатель дисциплины", "Старший",
"Младший 1", "Младший 2" и "Состояние". Каждое поле отделяется дефисом (?) в
качестве разделителя, как в следующем примере:

(Указатель дисциплины) - (Старший) - (Младший 1) - (Младший 2) - (Состояние)

Слой вашего чертежа со значением "А" для "Указателя дисциплины", "Стен" для
"Старшего", значением "Полн" для "Младшего 1", "Верх" для "Младшего 2" и со
значением "D" для "Состояние", что обозначает слой разборки, приобретет имя
"А-СТЕН-ПОЛН-ВЕРХ-D".

можно редактировать стандарт именования слоев, чтобы изменить эти правила.
Подробнее см.

Редактирование полей компонентов

на стр. 838.

Можно переопределить информацию, содержащуюся в каждом поле, чтобы изменить
способ, по которому стандарт именования слоев создает имя слоя, задав
переопределения ключей слоев. Подробнее см.

Переопределение ключей слоев

на

стр. 824.

Стандарты именования слоев, поставляемые вместе с Диспетчером
свойств слоев

AutoCAD Architecture обеспечивает соответствующие промышленным стандартам
соглашения по расположению объектов по слоям, среди которых: AIA 2-й редакции,
BS1192 Описательный, BS1192 - AUG Версии 2. Также поставляются дополнительные
международные соглашения, связанные со слоями, в том числе: DIN 276, ISYBAU с
длинным форматом, ISYBAU с коротким форматом и STLB. В каждом стандарте
именования слоев содержится специфическая информация, размещенная по полям.
Путем изменения значений в полях стандарта именования слоев может быть указано,
как отображается информация в каждом поле. Подробнее см.

Редактирование полей

компонентов

на стр. 838.

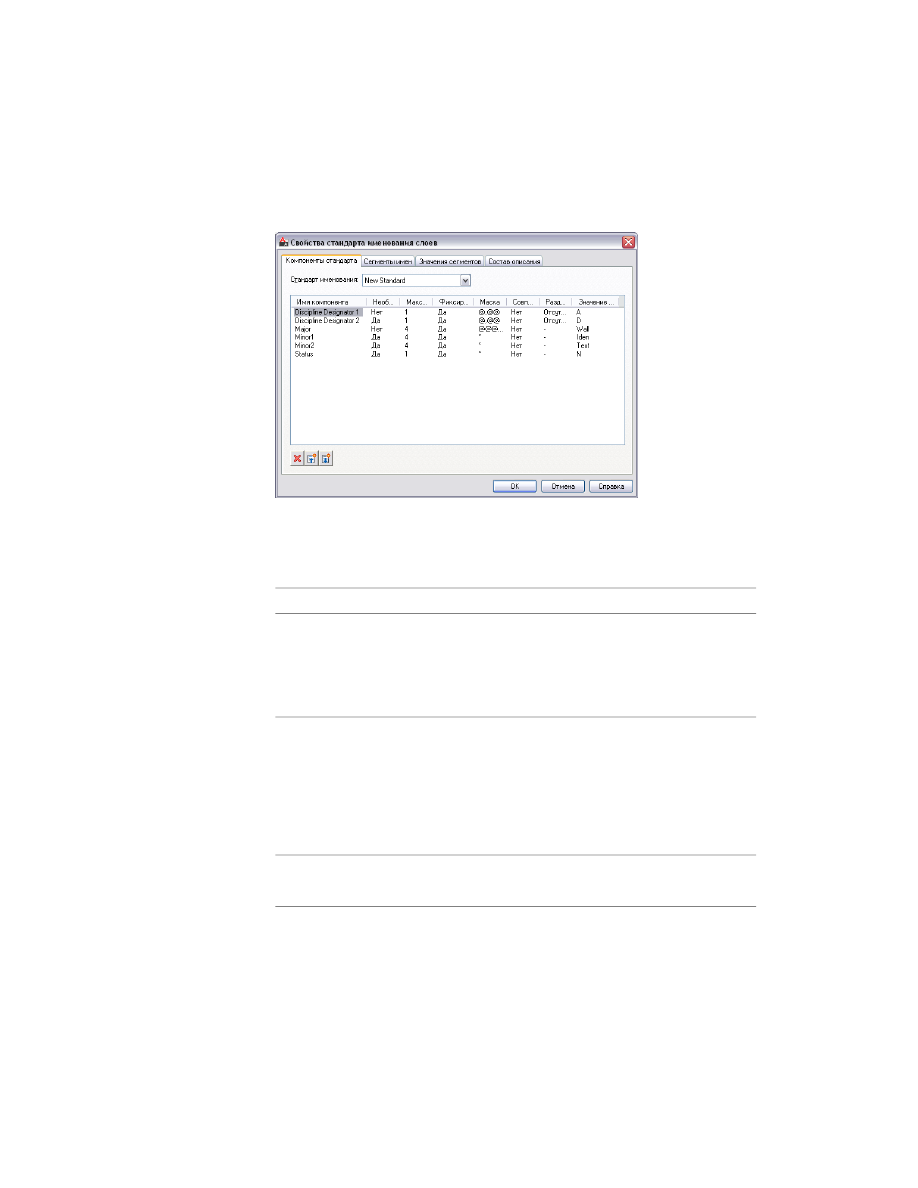

Поля компонентов в стандартах именования слоев

Каждый стандарт именования слоев определяет некоторое количество полей
компонентов, которые составляют имя слоя, и определяет правила для содержимого,
разрешенного в каждом поле. Если создается или редактируете стандарт именования

828 | Глава 10 Управление слоями

слоев, осуществляется доступ к свойствам стандарта именования слоев для
редактирования полей компонентов.

Описание полей компонентов

В каждом стандарте именования полей содержатся следующие поля компонентов.

Описание

Значение

Определяет поле компонента. Имена полей
должны быть, насколько это возможно,

Имя поля

одинаковыми во всех системах размещения
объектов по слоям, что должно содейство-
вать переводу.

При значении "Да" позволяет опускать поле
с конца имени слоя. Дополнительные поля

Дополнительное

слоев не могут опережаться необходимыми
полями слоев, пока не задана опция соот-
ветствия "Да", так что поля могут опреде-
ляться соответствием с особыми описания-
ми.

Определяет максимальную ширину в сим-
волах, которая может использоваться.

Макс. ширина

Поля компонентов в стандартах именования слоев | 829

Описание

Значение

При задании "Да" не позволяет полю быть
короче параметра макс. ширины.

Постоянная ширина

Образец с использованием символов-ша-
блонов AutoCAD, которому должно соответ-
ствовать поле.

Маска

Если задано "Да", опознает поле только в
том случае, если оно точно соответствует

Описание соответствия

описанию. Можно пропускать поля в сере-
дине имен слоев. Например, слой AIA может
состоять из <дисциплина> <старший>
<младший>, или <дисциплина> <старший>
<состояние>, или <дисциплина> <стар-
ший> <младший> <состояние>, так как по-
ле <младший> не может опережаться по-
лем <состояние> и может определяться
только за счет соответствия значения поля
действующим описаниям поля <младший>.

ПРИМЕЧАНИЕ

При пропуске полей в име-

нах полей удостоверьтесь в том, что задано
"Нет" для свойства "Описание соответствия"
пропущенного поля. Это обеспечивает
возможность создания указанного имени
слоя.

Определяет символ, который используется
для разделения полей непостоянной шири-

Разделитель

ны. Разделители часто для ясности исполь-
зуются и у полей с постоянной шириной.

Предопределенное значение для тех имен
полей, которые являются обязательными
в слое.

Стандартное значение

Подробнее содержание определенных стандартов именования слоев описано в

Стандарт именования слоев AIA с длинным форматом

на стр. 831 и

Редактирование

полей компонентов

на стр. 838.

830 | Глава 10 Управление слоями

Стандарт именования слоев AIA с длинным форматом

Стандарт AIA с длинным форматом содержит следующие поля:

Пояснение

Имя поля

Показывает секции управляемых разделов.
Например, А для архитектурного, М для
механического. Это поле - обязательное.

Указатель дисциплины

Обозначает сборочные узлы или строитель-
ные системы как, например, стены или
двери. Это поле - обязательное.

Старший (код)

Углубляет разбиение основных групп на
мелкие группы, такие как "стены с полной

Младший 1

высотой" и "стены с частичной высотой".
Это поле - необязательное и определяется
пользователем.

Дополнительная информация, например
заголовок или информация об установке.

Младший 2

Определяет фазы работы. Например, "New"
обозначает "новый", "Demo" обозначает

Состояние

"подлежит сносу". Это поле - необязатель-
ное.

В следующей таблице перечислены правила для "Стандарта именования слоев AIA
с длинным форматом":

AIA с
длинным
форматом

Стан-
дарт-
ное зна-
чение

Раздели-
тель

Соот-
вет-
ствие

Маска

Посто-
янная

Шири-
на

Допол-
нитель-
ное

Поле

Отсутству-
ет

Нет

“@”

Да

Нет

Указатель
дисципли-
ны

Стена

“-“

Нет

“@@@@”

Да

Нет

Старший

Поля компонентов в стандартах именования слоев | 831

AIA с
длинным
форматом

Стан-
дарт-
ное зна-
чение

Раздели-
тель

Соот-
вет-
ствие

Маска

Посто-
янная

Шири-
на

Допол-
нитель-
ное

Поле

“-“

Нет

“*”

Нет

Да

Младший

“-“

Нет

“*”

Нет

Да

Состояние

Стандарт именования слоев BS1192 - AUG, Версия 2

"Стандарт именования слоев BS1192 - AUG, Версия 2" содержит следующие поля:

Пояснение

Поле

Один символ для обозначения автора слоя.
Например, А - архитектор, S - инженер-
строитель. Это поле - обязательное.

Дисциплина

Обозначает тремя цифрами строительный
элемент и использует в качестве обычной

Категория

справочной системы CISfB. Например, 210
обозначает стену, 315 - дверь. Это поле -
обязательное.

Один символ, указывающий на информа-
цию, которая связана с категорией. Напри-

Графика

мер, D - размер, G - графика, Т - текст. Это
поле - обязательное.

Одна цифра, обозначающая рекомендован-
ную толщину линий, причем 1 - самая тон-

Класс

кая, а 9 - самая толстая линия. Это поле, в
основном, применяется при использовании
текста, в котором стандартные толщины
перьев по ISO соотносятся со стандартной
высотой текста по ISO. Например, текст, у
которого высота 2,5 мм и который прочер-
чивается пером 0,25 мм, задается классом
пера 2. Это поле - обязательное.

832 | Глава 10 Управление слоями

Пояснение

Поле

Два буквенно-цифровых символа, опреде-
ляющие плоскости просмотра на плане,

Уровень

разрезе или на вертикальной проекции.
Например, 01 будет соответствовать Уров-
ню/Этажу 1, ЕА - фасаду, а SA - Разрезу А-А.
Это поле - необязательное.

Один символ, определяющий состояние
работы. Например, N обозначает "новый",

Состояние

R обозначает "подлежит демонтажу". Это
поле - необязательное.

Один символ, определяющий уровень по-
дробностей, который должен быть выявлен.

Масштаб

Например, Р обозначает уровень плана, D
обозначает выносной элемент. Это поле -
необязательное.

Одна буква, описывающая фазы или альтер-
нативные варианты.

Фаза/Время

Определяет пользователя. Это поле не
имеет постоянной ширины, но оно отделя-

Пользователь

ется от остальной части имени слоя с помо-
щью символа подчеркивания. Например,
A210G701_WALL_L1. Это поле - необязатель-
ное.

Поля компонентов в стандартах именования слоев | 833

В следующей таблице перечислены правила для "Стандарта именования слоев BS1192
- AUG, Версия 2".

BS1192
-
AUG,
Вер-
сия 2

Стан-
дарт-
ное
значе-
ние

Раздели-
тель

Соот-
вет-
ствие

Маска

По-
стоян-
ная

Шири-
на

Дополни-
тельное

Поле

Отсут-
ствует

Нет

[0A-Z]

Да

Нет

Дис-
ци-
пли-
на

Отсут-
ствует

Нет

Да

Нет

CISfB-A

CSIfB

Отсут-
ствует

Нет

Да

Нет

CISfB-B

Отсут-
ствует

Нет

Да

Нет

CISfB-C

Отсут-
ствует

Нет

[0ACDGHTZ]

Да

Нет

Гра-
фика

Отсут-
ствует

Нет

Да

Нет

Класс

Отсут-
ствует

Нет

[0-9A-
Z][0-9A-
Z]

Да

Уро-
вень

Отсут-
ствует

Нет

[0NXR]

Да

Со-
стоя-
ние

Отсут-
ствует

Нет

[0ASPD]

Да

Мас-
штаб

834 | Глава 10 Управление слоями

BS1192
-
AUG,
Вер-
сия 2

Стан-
дарт-
ное
значе-
ние

Раздели-
тель

Соот-
вет-
ствие

Маска

По-
стоян-
ная

Шири-
на

Дополни-
тельное

Поле

Отсут-
ствует

Нет

[0-9A-Z]

Да

Фаза

Стандарт именования слоев BS1192 - Описательный

"Стандарт именования слоев BS1192 - Описательный" содержит следующие поля:

Пояснение

Имя поля

Дисциплина

Обозначает строительный элемент, приво-
дя для него описательное наименование.

Элемент

Например, возможными вариантами для
этого поля могут быть "Оборудование" или
"Помещение". Это поле - обязательное.

Один символ, указывающий на информа-
цию, которая связана с категорией. Напри-

Графика

мер, D - размер, G - графика, Т - текст. Это
поле - обязательное.

Два буквенно-цифровых символа, опреде-
ляющие плоскости просмотра на плане,

Уровень

Один символ, определяющий состояние
работы. Например, N обозначает "новый",

Состояние

Поля компонентов в стандартах именования слоев | 835

Пояснение

Имя поля

R обозначает "подлежит демонтажу". Это
поле - необязательное.

Один символ, определяющий уровень по-
дробностей, который должен быть выявлен.

Масштаб

Например, Р обозначает уровень плана, D
обозначает выносной элемент. Это поле -
необязательное.

Один символ, определяющий фазы или
альтернативные варианты.

Фаза

Определяет пользователя. Это поле не
имеет постоянной ширины, но оно отделя-

Пользователь

В следующей таблице перечислены правила для "Стандарта именования слоев BS1192
- Описательного":

BS1192 -
Описа-
тельный

Стан-
дартное
значе-
ние

Раздели-
тель

Соот-
вет-
ствие

Маска

Посто-
янная

Шири-
на

Дополни-
тельное

Поле

Отсут-
ствует

Нет

[0A-Z]

Да

Нет

Дисци-
плина

Стена

Нет

Элемент

Нет

[0ACDGHTZ]

Да

Нет

Графика

Отсут-
ствует

Нет

[0-9A-
Z][0-9A-Z]

Да

Уровень

Отсут-
ствует

Нет

[0NXR]

Да

Состоя-
ние

836 | Глава 10 Управление слоями

BS1192 -
Описа-
тельный

Стан-
дартное
значе-
ние

Раздели-
тель

Соот-
вет-
ствие

Маска

Посто-
янная

Шири-
на

Дополни-
тельное

Поле

Отсут-
ствует

Нет

[0ASPD]

Да

Масштаб

Отсут-
ствует

Нет

[0-9A-Z]

Да

Фаза

Создание стандарта именования слоев

Эта процедура используется для создания стандарта именования слоев со
стандартными параметрами или основанного на существующем стандарте, который
определяет соглашения по наименованию слоев на чертеже.

Если чертеж не содержит стандарта именования слоев, можно импортировать
стандарт именования слоев из другого чертежа или из шаблона AutoCAD Architecture.
Более подробную информацию см. в разделе

Импорт стандартов именования слоев

на стр. 842.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите

Нажмите "Создать".

Чтобы создать стандарт именования слоев, основанный на
существующем стандарте, выберите "На основе", а затем выберите
стандарт.

Введите имя для нового стандарта именования слоев и нажмите "ОК".

Отредактируйте новый стандарт именования слоев.

то...

Если требуется...

см.

Редактирование полей компо-

нентов

на стр. 838.

определить поля компонентов
стандарта именования слоев,

Создание стандарта именования слоев | 837

то...

Если требуется...

см.

Редактирование описательных

полей

на стр. 839.

определить описательные поля
стандарта именования слоев,

см.

Редактирование описаний

на

стр. 840.

задать описания для стандарта
именования слоев,

см.

Редактирование состава поясне-

ний

на стр. 841.

определить состав пояснений для
стандарта именования слоев,

Нажмите "ОК".

Редактирование полей компонентов

Эта процедура используется для определения того, как требуется настроить поля
стандарта именования слоев, определяющие разные части имен слоев, создаваемых
с помощью данного стандарта. Здесь можно добавлять и удалять поля.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите

Выберите стандарт именования слоев, который требуется
отредактировать, и нажмите "Редактировать".

Щелкните по вкладке "Поля компонентов".

Вносите изменения в поля компонентов.

то...

Если требуется...

выберите поле и нажмите

удалить поле компонента,

выберите поле, нажмите на

введите имя для нового поля компо-
нента.

добавить поле компонента перед
имеющимся полем,

838 | Глава 10 Управление слоями

то...

Если требуется...

выберите поле, нажмите на

введите имя для нового поля компо-
нента.

добавить поле компонента после
имеющегося поля,

дважды щелкните на имени поля и
введите новое имя поверх имеюще-
гося.

редактировать имя поля,

выберите значения, которые требу-
ется изменить, и подберите новые

изменить значения отдельных ком-
понентов полей,

значения. Более подробную инфор-
мацию см. в разделе

Описание по-

лей компонентов

на стр. 829.

Дважды нажмите "ОК".

Редактирование описательных полей

Эта процедура используется , чтобы добавить описание, применяющееся к каждому
полю компонента в имени слоя. Можно добавить одно описание к группе полей
компонентов имени слоя.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите

Выберите стандарт именования слоев, который требуется
отредактировать, и нажмите "Редактировать".

Щелкните по вкладке "Редактирование описательных полей".

Внесите изменения в описательные поля.

то...

Если требуется...

выберите поле и нажмите

удалить описательное поле,

Редактирование описательных полей | 839

то...

Если требуется...

выберите поле, нажмите

введите имя нового описательного
поля.

добавить описательное поле перед
имеющимся полем,

выберите поле, нажмите

введите имя нового описательного
поля.

добавить описательное поле после
имеющегося поля,

дважды щелкните кнопкой мыши на
имени поля и введите новое имя
поверх имеющегося.

редактировать имя поля,

выберите компонент и нажмите
"Удалить".

удалить компонент из описательно-
го поля,

Дважды нажмите "ОК".

Редактирование описаний

Эта процедура используется для согласования более длинных или отличающихся
описаний с полями компонентов имени слоя.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите

Выберите стандарт именования слоев, который требуется
отредактировать, и нажмите "Редактировать".

Щелкните по вкладке "Редактирование описаний".

Внесите изменения в описания.

то...

Если требуется...

выберите описание поля и нажмите

удалить описание,

840 | Глава 10 Управление слоями

то...

Если требуется...

выберите описание поля, нажмите

. Внесите изменения в описа-

ние и нажмите "ОК".

редактировать описание,

нажмите

. Введите для поля

значение и описание и нажмите

добавить поле со значением и опи-
санием,

"ОК". Для добавления нескольких
полей нажмите "Применить" после
каждого отдельного поля, а для за-
вершения операции нажмите "ОК".

Дважды нажмите "ОК".

Редактирование состава пояснений

Эта процедура используется для задания того, как поля в стандарте именования
слоев определяют описание слоя, отображаемое в Диспетчере свойств слоев. Можно
изменить поле, которое используется в описании, и порядок полей, а также можете
добавить текст в начале описания слоя.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите

Выберите стандарт именования слоев, который требуется
отредактировать, и нажмите "Редактировать".

Нажмите вкладку "Состав пояснения".

Укажите, как поля определяют описание слоя.

то...

Если требуется...

выберите поле и нажмите

удалить поле стандарта именования
слоев,

выберите поле, нажмите на

введите имя для нового поля.

добавить поле перед имеющимся
полем,

Редактирование состава пояснений | 841

то...

Если требуется...

выберите поле, нажмите на

введите имя для нового поля.

добавить поле после имеющегося
поля,

Нажмите два раза на текст парамет-
ра "Предварительный текст" и вве-
дите новое наименование.

отредактировать текст,

выберите текущее значение "Поля"
и нажмите новое значение.

изменить значение поля,

Дважды нажмите "ОК".

Очистка стандартов именования слоев

Эта процедура используется для удаления неиспользуемых стандартов.

При необходимости можно вызвать Диспетчер свойств слоев, выбрав

вкладку "Главная"

➤

панель "Слои"

➤

"Свойства слоев"

Нажмите

Выберите стандарты именования слоев, которые требуется очистить,
и нажмите "Очистить".

Нажмите "ОК".

ПРИМЕЧАНИЕ

Чтобы очистить все стандарты именования слоев и стили ключей

слоев на чертеже, введите

AecPurgeLayerStyles

("ADОчиститьСтилиСлоев"). Это -

выгодное действие при создании пользовательских шаблонов или при импорте
новых стандартов именования слоев и стилей ключей слоев.

Импорт стандартов именования слоев

Эта процедура используется для импорта стандартов именования слоев из других
чертежей или из файла чертежа

AecLayerStd.dwg

, который находится в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Layers

842 | Глава 10 Управление слоями

AutoCAD Architecture 2011. Руководство пользователя (глава 7-10) - часть 7
