AutoCAD Architecture 2011. Руководство пользователя (глава 17-20)

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите компонент, предназначенный для изменения, и выберите
другую настройку свойств.

Нажмите "OK".

Задание штриховки для компонентов стиля стены

Данная процедура используется для того, чтобы задать штриховку компонентов
стиля стены. Штриховка стены отображается только в таких экранных
представлениях, как план, которые используются для отображения чертежа в виде
сверху (в плане).

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните панель "Архитектурные объекты", затем - панель "Стили
стены".

Выберите стиль стены, который хотите изменить.

Нажмите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите кнопку

Перейдите на вкладку "Штриховка".

Выберите компонент и щелкните в поле "По образцу".

Выберите штриховку для компонента.

то …

Если требуется …

выберите для параметра "Тип" зна-
чение "Стандартный", а затем выбе-
рите образец.

выбрать штриховку по образцу,
имеющемуся в программном обес-
печении,

укажите для параметра "Тип" значе-
ние "Пользовательский" и введите

выбрать пользовательский образец,

имя пользовательского образца.
При необходимости нажмите "Об-
зор" и найдите папку с файлом
пользовательского образца.

Задание свойств отображения стиля стены | 1421

то …

Если требуется …

выберите значение "Из линий" для
параметра "Тип" и удалите флажок
опции "Крест-накрест".

выбрать штриховку в одну сторону,

выберите значение "Из линий" для
параметра "Тип" и установите фла-
жок опции "Крест-накрест".

выбрать штриховку в обе стороны,

задайте для параметра "Тип" значе-
ние "Заливка".

выбрать сплошную заливку,

Нажмите "ОК".

Щелкните в поле "Масштаб" и введите значение, определяющее способ
повторения выбранного образца.

Выберите "Угол" и введите угол наклона штриховки выбранного образца.

Выберите "Ориентации" и укажите, какую ориентацию имеет штриховка.

то …

Если требуется …

выберите значение "Объект".

установить направление штриховки
объекта независимо от ориентации
объекта,

выберите "Глобально".

ориентировать штриховку в миро-
вой системе координат,

Нажмите "OK".

Определение графических свойств плоскости сечения стиля
стены

Данная процедура используется для того, чтобы задать свойства одной или нескольких
плоскостей сечения для стиля стены. Свойства отображения плоскости сечения
относятся только к таким экранным представлениям, как план, которые используются
для отображения чертежа в виде сверху (в плане).

Чтобы более четко отобразить элементы стены в плане, можно создавать плоскости
сечения. Основная плоскость сечения проходит по внешнему контуру стены и в

1422 | Глава 20 Стены

месте штриховки. В плане отображаются компоненты и объекты, содержащиеся в
стене, в том виде, как они выглядят на уровне каждой плоскости сечения.

Параметры плоскости сечения, заданные в стиле стены, отменяют действие
параметров плоскости сечения в любой экранной конфигурации, примененной к
видовому экрану. При добавлении к стене дверей, окон, проемов или оконно-дверных
сборок можно указывать в свойствах отображения этих объектов или их стилей, к
какой плоскости сечения они относятся - стены или экранной конфигурации.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните панель "Архитектурные объекты", затем - панель "Стили
стены".

Выберите стиль стены, который хотите изменить.

Нажмите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Плоскость сечения".

Выберите "Переопределить плоскость сечения в экранной
конфигурации".

Чтобы задать плоскость сечения, в которой становятся видны внешний
контур, границы компонентов и штриховка, введите значение параметра
"Высота плоскости сечения".

Чтобы отобразить компоненты, находящиеся выше и ниже плоскости
сечения, выберите "Автоматический выбор уровня выше и ниже
плоскости сечения".

Чтобы конкретно определить плоскость сечения, выберите опцию
"Вручную определить уровень выше и ниже плоскости сечения",
нажмите "Добавить" и введите значение высоты новой плоскости
сечения.

то …

Если добавляется плоскость се-

чения ...

отображение объектов определяет-
ся свойствами, заданными для ком-

на высоте, меньшей чем значение
"Высоты плоскости сечения",

понента "Ниже секущей плоскости"
на вкладке "Слой/Цвет/Тип линий".

Задание свойств отображения стиля стены | 1423

то …

Если добавляется плоскость се-
чения ...

объекты отображаются с использо-
ванием свойств, заданных для ком-

на высоте большей, чем значение
"Высоты секущей плоскости",

понента "Выше плоскости сечения"
в вкладке "Слой/Цвет/Тип линии".

Чтобы удалить добавленную плоскость сечения, можно нажать
"Удалить".

Нажмите "OK".

Задание отображения других характеристик стиля стены

Данная процедура используется для того, чтобы задать прочие Графические свойства
для стиля стены, например, указать, требуется ли отображение сложных торцов,
дверных коробок и оконных каркасов или отображение углового соединения
конкретных компонентов стены. Эти свойства отображения плоскости сечения
применяются только к таким экранным представлениям, как план, которые
используются для отображения чертежа в виде сверху (в плане).

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните панель "Архитектурные объекты", затем - панель "Стили
стены".

Выберите стиль стены, который хотите изменить.

Нажмите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите кнопку

Раскройте вкладку "Прочие".

Выберите свойства отображения для стиля стены.

то …

Если требуется …

выберите "Отобразить внутренние
линии выше плоскости". Если отоб-

отобразить линии компонентов
внутри стены выше плоскости сече-

ражение этих линий не требуется,
отключите данную опцию.

ния (например, проходящие сквозь
окно или дверь в стене),

1424 | Глава 20 Стены

то …

Если требуется …

выберите "Отобразить внутренние
линии ниже плоскости". Если отоб-

отобразить линии компонентов
внутри стены ниже плоскости сече-

ражение этих линий не требуется,
отключите данную опцию.

ния (например, проходящие сквозь
окно или дверь в стене),

выберите "Спрятать линии ниже
проемов в плоскости сечения". Если

выключить линии ниже окна, двери
или проема в плоскости сечения,

требуется отобразить эти линии,
отключите данную опцию.

выберите "Спрятать линии ниже
проемов над плоскостью сечения".

выключить линии ниже окна, двери
или проема выше плоскости сече-
ния,

Если требуется отобразить указан-
ные линии, отключите данную оп-
цию.

выберите "Отобразить торцы". Что-
бы отобразить сложные торцы в

отобразить сложные торцы стены и
проемов,

виде одной линии, отключите дан-
ную опцию.

выберите "Разрез дверных коро-
бок". Если требуется, чтобы для

отобразить дверные проемы с раз-
резом в стене по наружной кромке
дверной коробки,

дверных проемов разрезы в стене
выполнялись внутри дверной короб-
ки, отключите данную опцию.

выберите "Разрез оконных карка-
сов". Если требуется, чтобы для

отобразить оконные проемы с раз-
резом в стене по наружной кромке
оконного каркаса,

оконных проемов разрезы в стене
выполнялись внутри оконного кар-
каса, отключите данную опцию.

выберите "Прорисовывать компо-
ненты в порядке приоритета". Если

чертить компоненты стены согласно
номерам их приоритетов с тем,

требуется вводить компоненты в

чтобы отображать один компоненты
раньше других,

чертеж в той очередности, в кото-
рой они создавались, отключите
данную опцию.

Задание свойств отображения стиля стены | 1425

то …

Если требуется …

выберите "Выполнить истинный
разрез". Если стена не содержит

выполнить разрез фактической
трехмерной (3D) модели в каждой

профильных компонентов или тел-

секущей плоскости с целью полу-

модификаторов, либо они не изме-

чить более точные виды стен с их

няются по высоте стены, отключите
данную опцию.

профильными компонентами или
телами-модификаторами,

в окне "Угловые соединения для
компонентов" выберите каждый

отобразить линии соединений по
углам стены для выбранных компо-
нентов стены,

компонент, для которого требуется
отобразить линии угловых соедине-
ний.

Нажмите "OK".

Добавление классификаций к стилю стены

Данная процедура используется для того, чтобы задать классификации для любого
определения классификации, применяемого к стилю стены.

Дополнительную информацию о создании и применении определений классификации
см. в

Определения классификации

на стр. 4169.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните панель "Архитектурные объекты", затем - панель "Стили
стены".

Выберите стиль стены, который хотите изменить.

Перейдите на вкладку "Классификации".

По умолчанию всем классификациям во всех определениях
классификации присваивается значение "Неопределенная". Если никакие
определения классификации не указаны, значит, никакие
классификации к стилям стен не применяются.

Для каждого определения классификации выберите классификацию,
которую хотите применить к текущему стилю стены.

Нажмите "OK".

1426 | Глава 20 Стены

Определение стиля стены как ограничения для помещений
с ассоциативными связями

Эта процедура используется для определения стиля стены, задающего параметры
ограничения для помещений с ассоциативными связями.

Если стиль стены задан как ограничивающий, по умолчанию все стены, которым
назначен этот стиль, будут использоваться в наборе объектов для помещения с
ассоциативными связями. Более подробно о помещениях с ассоциативными связями
см. в разделе

Формирование ассоциативных помещений

на стр. 3176.

При необходимости можно переопределить параметры ограничения из стиля стены
в отдельной стене.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните панель "Архитектурные объекты", затем - панель "Стили
стены".

Выберите стиль стены.

Перейдите на вкладку "Основные".

Установите флажок "Объекты этого стиля могут выполнять роль
границы ассоциативных помещений".

Нажмите "OK".

Присоединение примечаний и файлов к стилю стены

Данная процедура используется для того, чтобы ввести примечания и присоединить
справочные файлы к стилю стены. Можно также редактировать замечания или
отсоединять справочные файлы от стиля стены.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните панель "Архитектурные объекты", затем - панель "Стили
стены".

Выберите стиль стены, который хотите изменить.

Нажмите на вкладку "Общие".

Чтобы добавить описание в стиль стены, введите его в качестве
"Описания".

Выберите "Примечания".

Определение стиля стены как ограничения для помещений с ассоциативными связями | 1427

Для добавления примечания перейти на вкладку "Примечания" и ввести
текст.

Нажмите "Справочные документы" и присоедините, отредактируйте
или отсоедините файл ссылки.

то

Если требуется...

нажмите "Добавить", выберите файл
и нажмите "OK".

присоединить файл ссылки,

выберите файл и нажмите "Редакти-
ровать". Введите описание и нажми-
те "OK".

редактировать описание к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Нажмите "OK".

Процедура подчистки пересечений стен

Для обработки пересечений стен следует использовать интеллектуальную подчистку.
Можно назначать стены в группы подчистки непосредственно при создании стен
или после их создания.

Задержите курсор над

значком

на стр. 73

подсказки, познакомьтесь с предлагаемыми

-----

Читайте подсказки

вариантами действий и последуйте

советам

на

стр. 1450.

Включите

Линии привязки стен и круги подчистки

на стр. 1438 и убедитесь, что линии привязки обоих
сегментов стен пересекаются.

-----

Включите линию привязки стены

1428 | Глава 20 Стены

Используйте характеристики

Работа с

интеллектуальной подчисткой

на стр. 1429, чтобы

-----

Используйте интеллектуальную
подчистку для пересечений

определить и исправить ошибки при пересечении
стен.

Используйте функцию

"Контекстное

редактирование подчистки"

на стр. 1462 для

-----

Используйте контекстное
редактирование, чтобы
отредактировать определенные
элементы стены

устранения отдельной ошибки в пересечении
стен, включая компоненты пересечения стен.

Работа с интеллектуальной подчисткой

Используйте интеллектуальную подчистку стен, чтобы подчистить места пересечения
стен. Неколлинеарные сегменты стен обрезаются или удлиняются, чтобы образовать
очищенный угол. Выберите сегменты стены и задайте метод подчистки. Обычно при
выборе границы получается подчистка пересечения в форме буквы T. Если граница
не выбирается, тогда получается подчистка пересечения в форме буквы L.

Условия подчистки определяются линиями привязки сегмента стены, а также
размерами кругов подчистки в начальных и конечных точках каждой из линий
привязки. Информацию о линиях привязки стен и кругах подчистки см. в разделе

Линии привязки стен и круги подчистки

на стр. 1438.

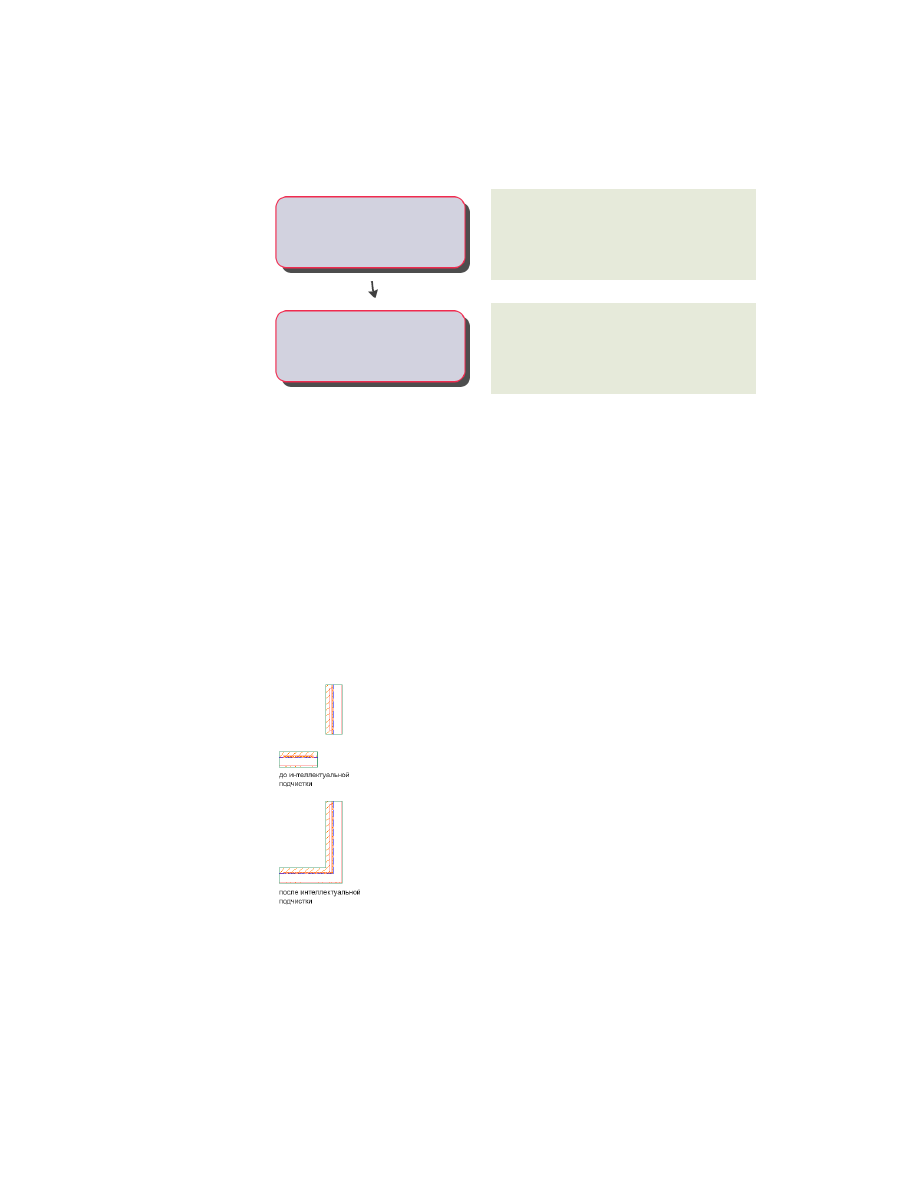

С помощью интеллектуальной подчистки можно создать стык 2 сегментов стены в
форме буквы L.

Работа с интеллектуальной подчисткой | 1429

С помощью интеллектуальной подчистки можно создать стык 2 сегментов стены в
форме буквы T.

Использование интеллектуальной подчистки для
пересечений в форме буквы L

При работе с интеллектуальной подчисткой пересечений в форме буквы L действуют
следующие правила:

■

Подчистка пересечений в форме буквы L возможна для 2 неколлинеарных
сегментов стены одновременно.

■

Если пересечение стен возможно, они могут находиться на любом расстоянии
друг от друга.

■

При возникновении неверного условия подчистки на экране отображается
подсказка с информацией о возможных решениях проблемы.

■

Подчистка сегментов стен выполняется при пересечении их соответствующих
линий привязки.

1430 | Глава 20 Стены

■

Непересекающиеся сегменты стен удлиняются до образования очищенного
углового элемента с пересечением линий привязки стен.

■

Непересекающиеся сегменты стен обрезаются до образования очищенного
углового элемента с пересечением линий привязки стен.

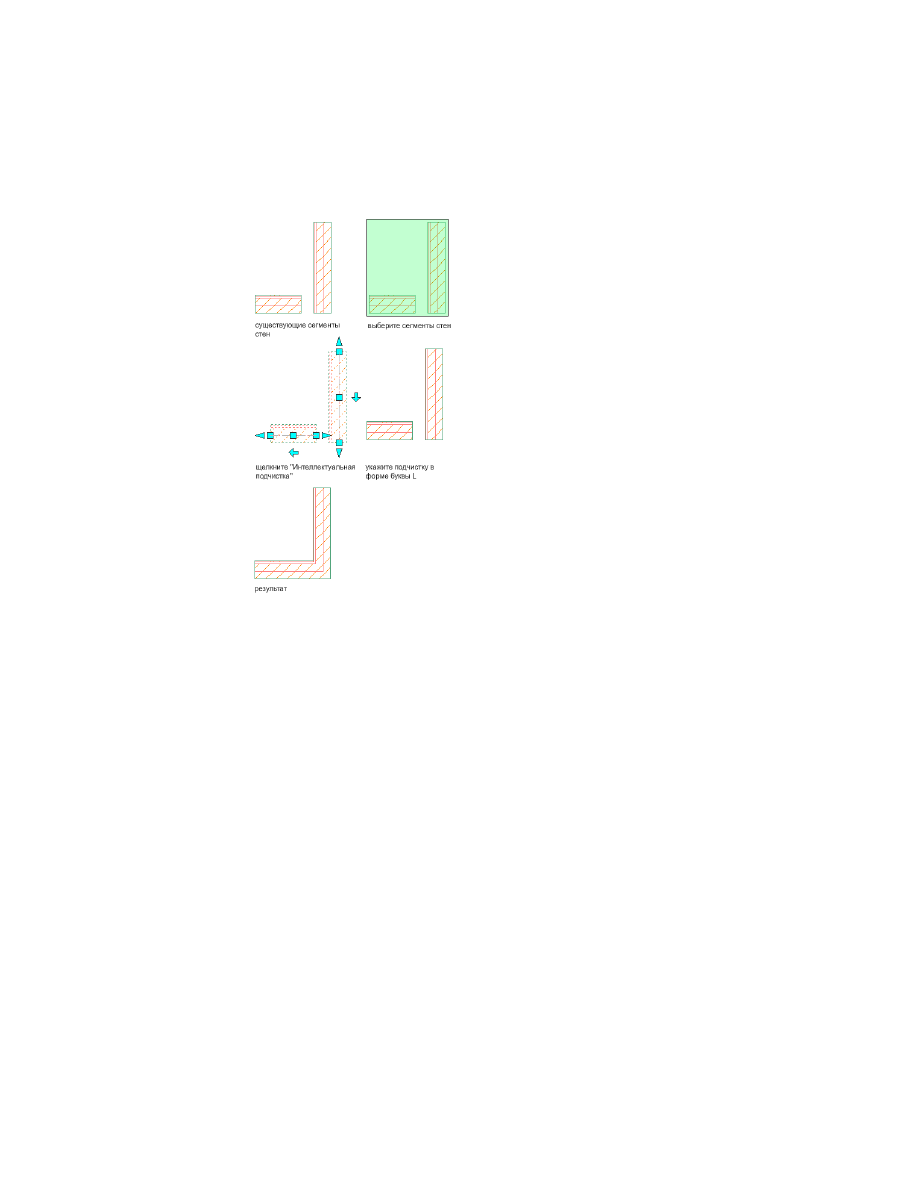

Для подчистки пересечения в форме буквы L используйте следующую
процедуру.

Выберите сегменты стены для подчистки стен.

Щелкните панель "Стена"

➤

вкладка "Подчистка"

➤

"Интеллектуальная

подчистка"

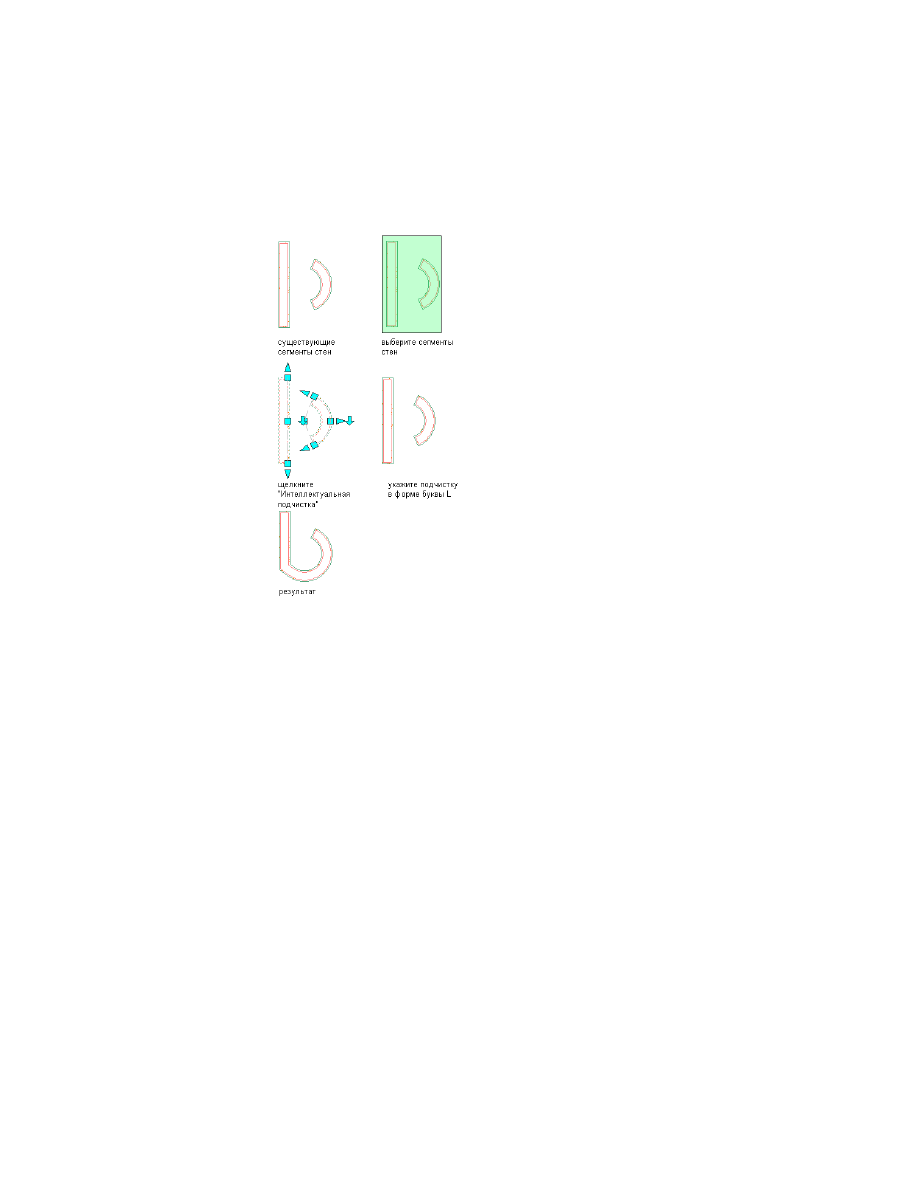

Использование интеллектуальной подчистки для пересечений в форме буквы L | 1431

Подчистка пересечений в форме буквы L также допустима для сегментов дуговой
стены.

Использование интеллектуальной подчистки для
пересечений в форме буквы T

При работе с интеллектуальной подчисткой пересечений в форме буквы T действуют
следующие правила:

■

Для подчистки пересечений в форме буквы T требуется указывать
ограничивающий сегмент стены для выбранных сегментов стен.

■

Если пересечение стен возможно, они могут находиться на любом расстоянии
друг от друга.

■

Подчистка сегментов стен выполняется при пересечении их соответствующих
линий привязки.

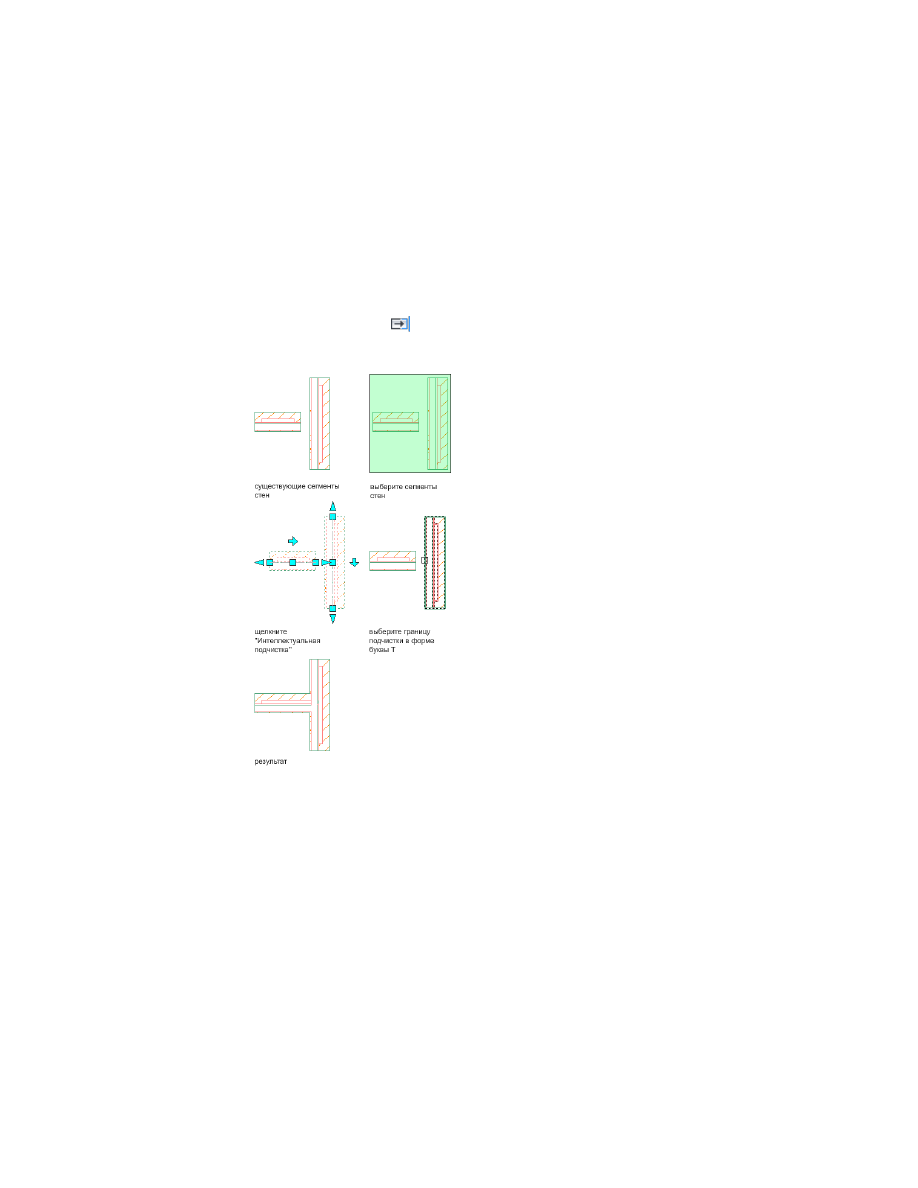

Использование интеллектуальной подчистки для пересечений в форме буквы T | 1433

■

Подчистка пересечений в форме буквы T оперирует с несколькими пересечениями
стен, но в качестве границы можно выбрать только один сегмент стены.

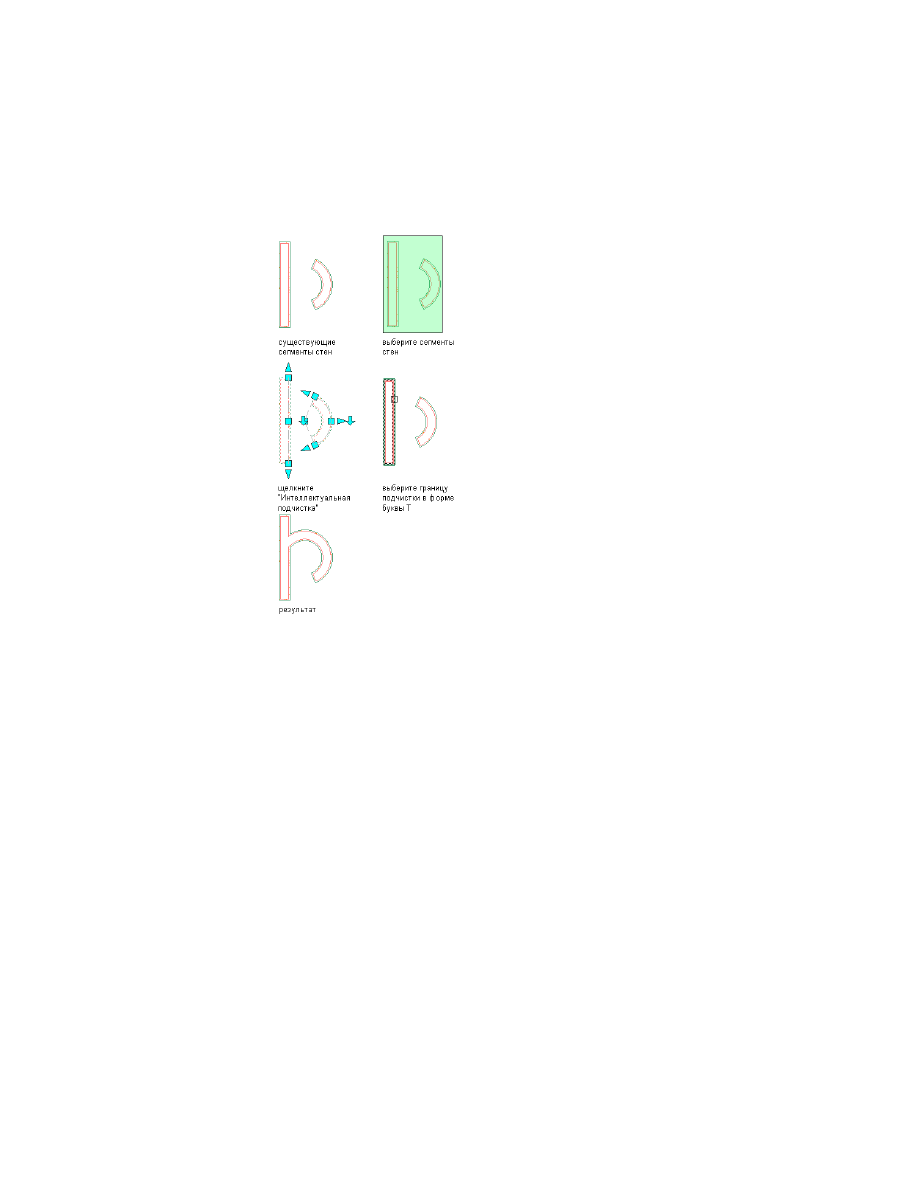

Для подчистки пересечения в форме буквы T используйте следующую процедуру.

Выберите сегменты стены для подчистки стен.

Щелкните панель "Стены"

➤

вкладка "Подчистка"

➤

"Интеллектуальная

подчистка"

Выберите границу для подчистки.

1434 | Глава 20 Стены

Подчистка пересечений в форме буквы T также допустима для сегментов дуговой
стены.

Применение интеллектуальной подчистки для пересечения
нескольких стен

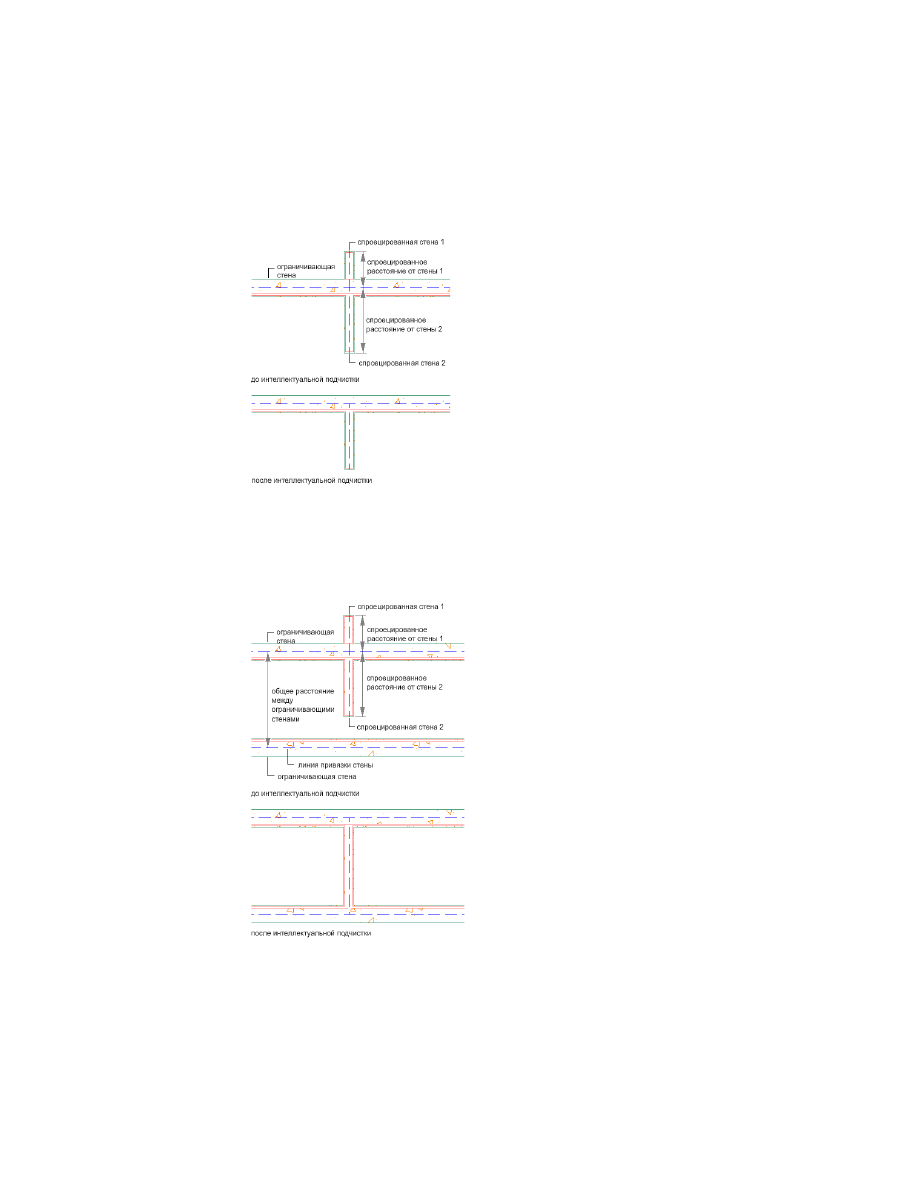

При подчистке пересечения нескольких стен проецируемые стены обрезаются или
удлиняются до соседних стен, которые могут играть роль ограничивающих стен. При
подчистке обрабатываются только выбранные сегменты стен.

Когда проецируемый сегмент стены пересекает ограничивающую стену, более
короткий сегмент стены обрезается. Поскольку расстояние 1 до спроецированной

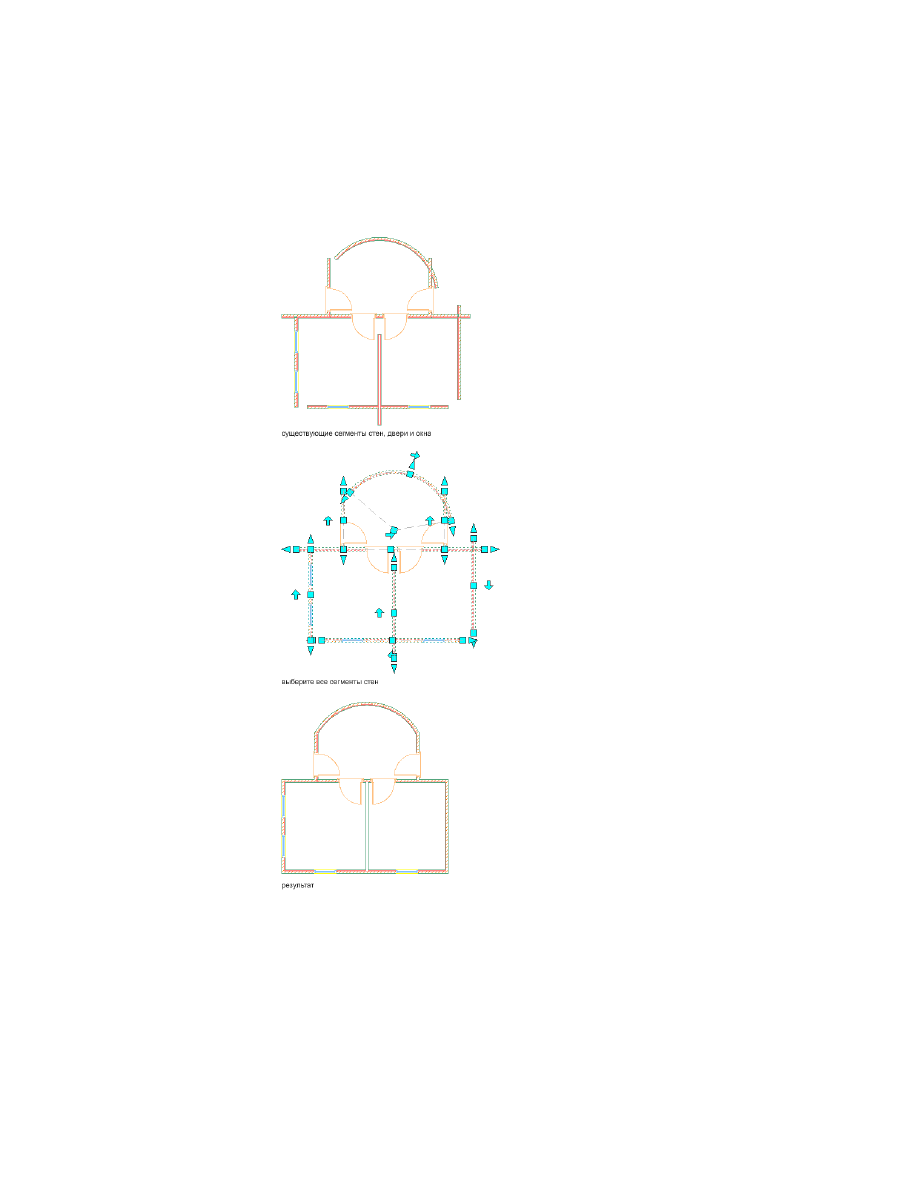

Применение интеллектуальной подчистки для пересечения нескольких стен | 1435

Линии привязки стен и круги подчистки

Линии привязки стен и круги подчистки являются компонентами объектов стен, с
помощью которых определяются условия подчистки. Круги подчистки отображаются
для стен только в экранном представлении "Диагностика" или при включении
отображения линий привязки стен.

Отображение линий привязки стен и кругов подчистки

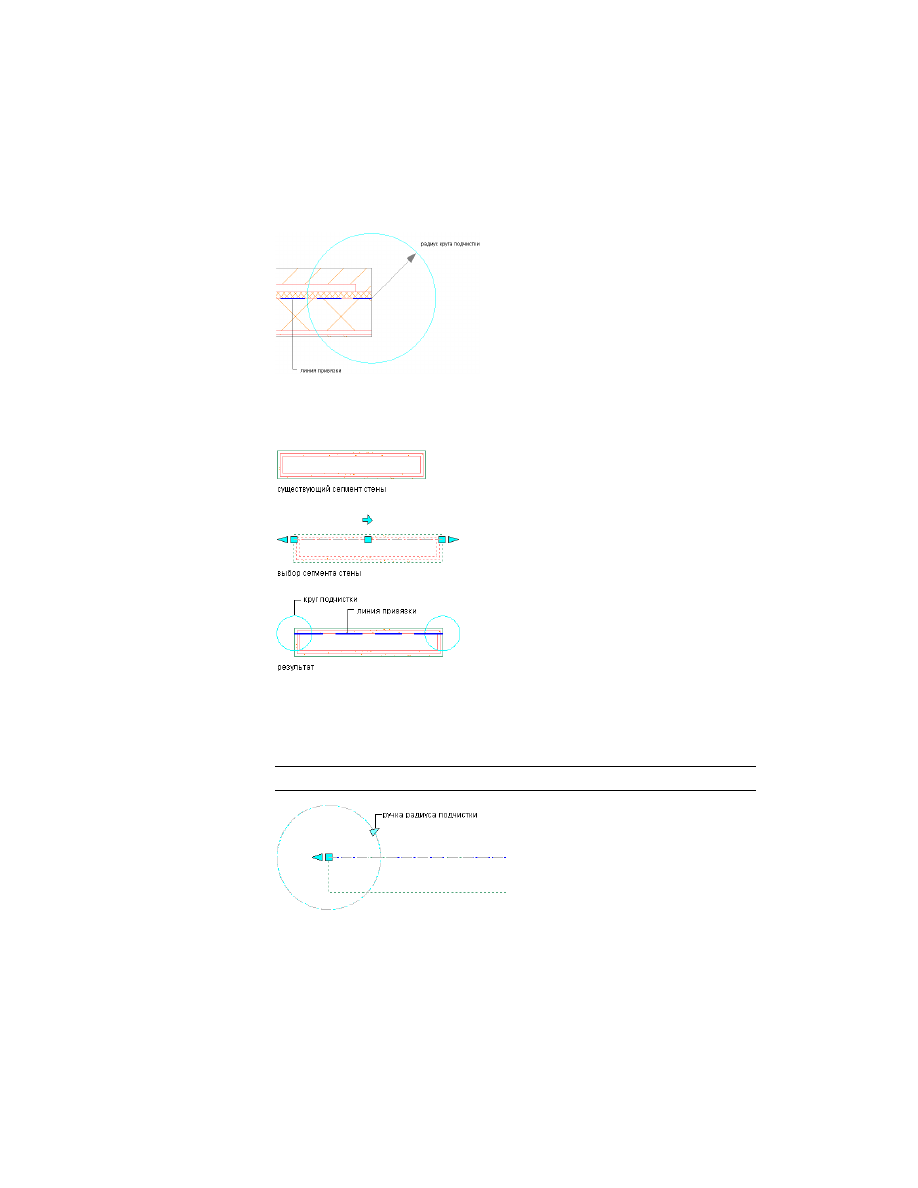

В диагностическом экранном представлении отображается линия привязки сегмента
стены, радиус круга подчистки и обозначение направления, что позволяет упростить
поиск и исправление ошибок. В строке состояния чертежа щелкните на "Экранное
представление"

➤

"Диагностика".

Круг подчистки располагается в начальной и конечной точке каждого сегмента стены.
Центральная точка каждого круга подчистки является начальной или конечной
точкой линии привязки стены.

Размер круга подчистки определяется его радиусом. Радиус круга подчистки можно
указывать в инструментах стены, используемых для добавления стен в чертеж. При
необходимости можно переопределить значение радиуса круга подчистки, задаваемое

1438 | Глава 20 Стены

по умолчанию, на каждом конце сегмента стены. Это позволяет корректировать
радиус круга подчистки для определенных стилей стен и для конкретных целей.

Также можно включить отображение линий привязки, не переключаясь в
диагностическое экранное представление. Выберите сегмент стены, затем выберите
панель "Стена"

➤

вкладка "Подчистка"

➤

"Отображение привязки".

Линии привязки и круги подчистки отображаются на всех стенах в чертеже. Кроме
того, при выборе стены в каждом круге подчистки появляется изображение экранных
ручек "Радиус подчистки" . Увеличивать и уменьшать радиус круга подчистки можно
перемещением этой ручки.

ПРИМЕЧАНИЕ

Круги подчистки нулевого радиуса не отображаются.

Линии привязки стен и круги подчистки | 1439

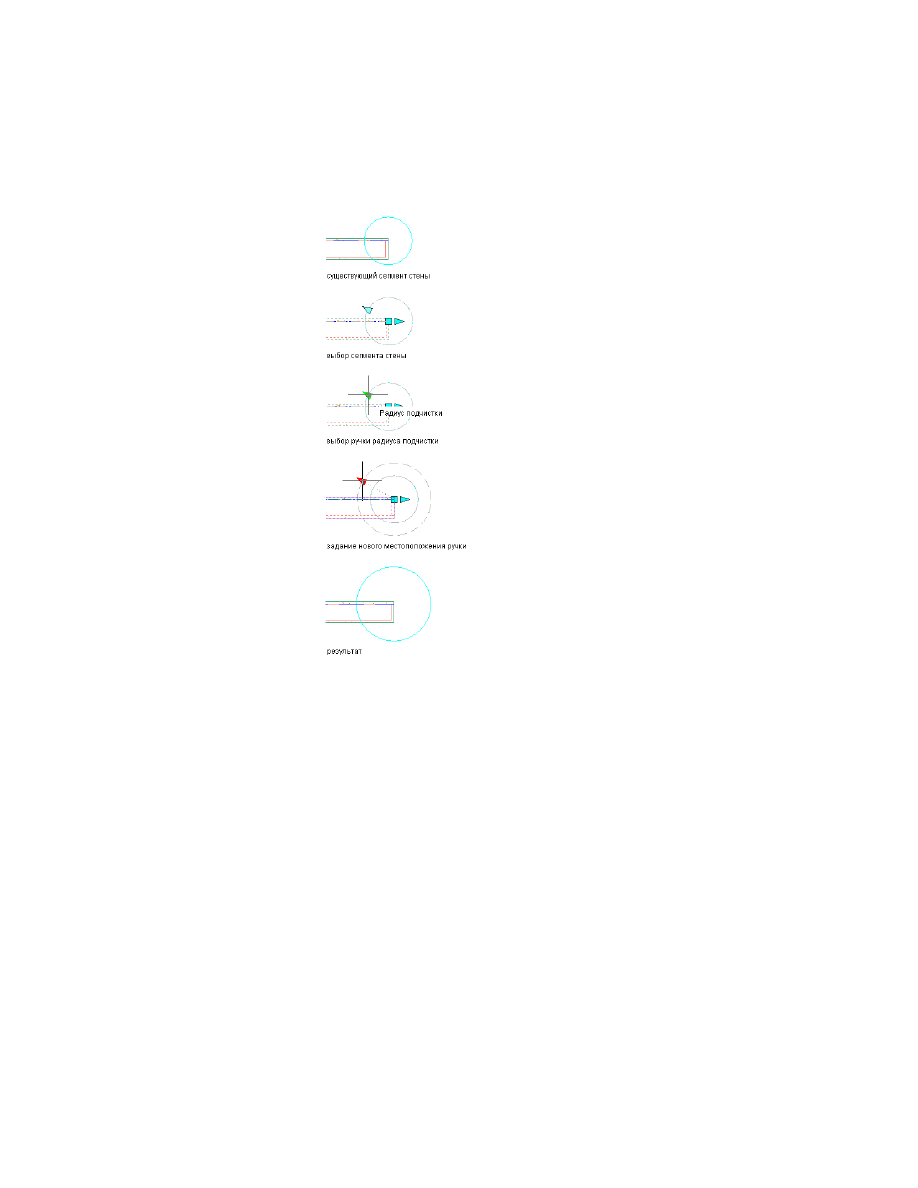

Подчистка пересечений стен с динамическим радиусом подчистки

Можно просмотреть условие подчистки пересечения 2 и более несоединенных
сегментов стен, задав значение для радиуса подчистки, расположенного ближе всего
к предполагаемому пересечению.

Включите аппаратное ускорение. Для получения более подробной
информации см. Manual Performance Tuning Dialog Box.

В командной строке введите команду

AecDynamicCleanupRadius

Введите

Выберите сегмент стены и включите линии привязки стен. Для
получения более подробной информации см. раздел

Линии привязки

стен и круги подчистки

на стр. 1438.

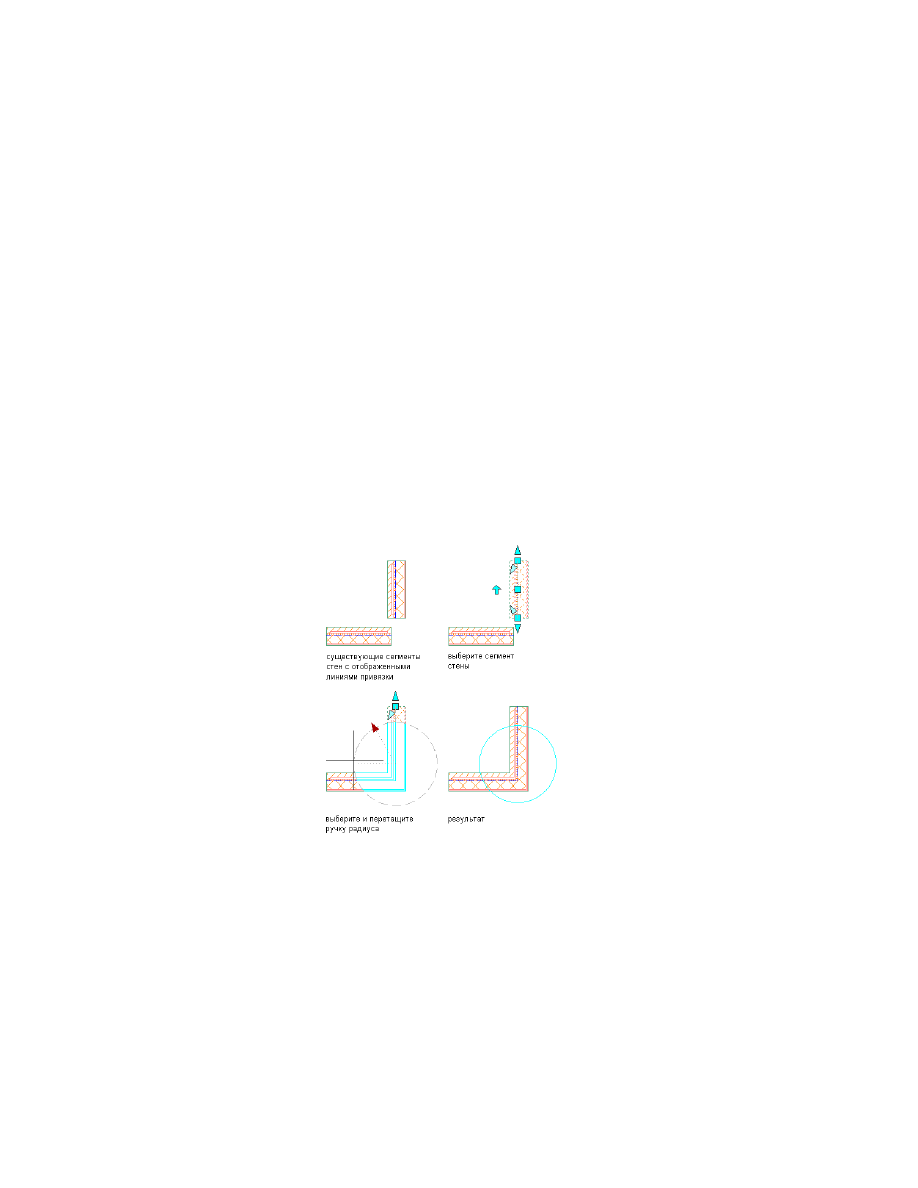

Выберите ручку радиуса подчистки и перетащите ее так, чтобы круг
подчистки окружал оба сегмента стены.

В круге подчистки голубым цветом отображается очищенное
пересечение.

Щелкните, чтобы задать размер нового радиуса круга подчистки и
принять отображенное в круге условие подчистки.

1440 | Глава 20 Стены

Условия подчистки стены

Подчистка стен, входящих в одну и ту же группу подчистки, осуществляется, если
выполняется одно из указанных ниже условий.

■

Круг подчистки одной стены охватывает центральную точку круга подчистки
другой стены.

■

Круг подчистки одной стены перекрывает линию привязки другой стены.

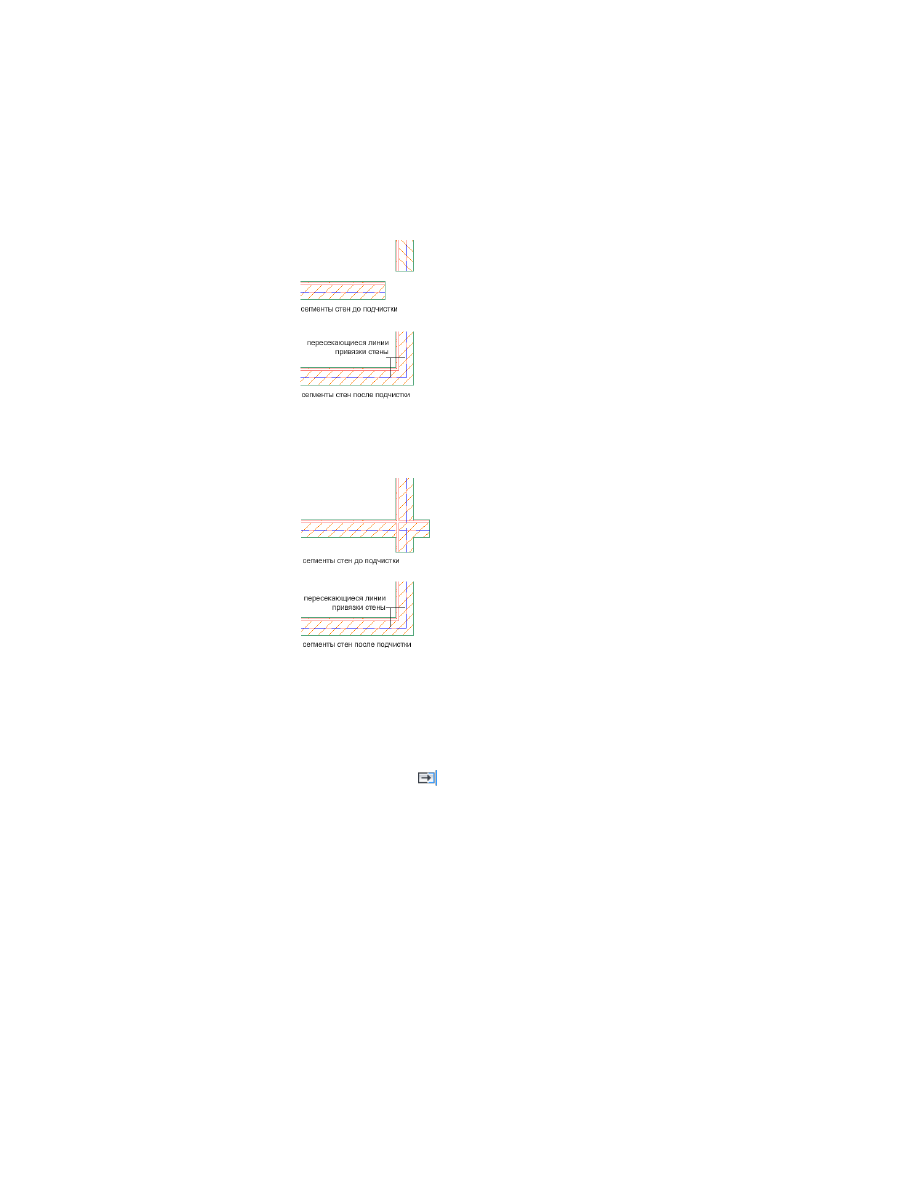

Подчистка, при которой линия привязки стены пересекает круг подчистки

■

Линия привязки одной стены пересекает линию привязки другой стены.

Подчистка, при которой линии привязки стен пересекаются

СОВЕТ

Лучшим способом правильной подчистки пересечения стен является

обеспечение пересечения линий привязки отдельного сегмента стены и задание
нулевого (0) радиуса для кругов подчистки этого сегмента стены.

Если стены пересекаются между собой и правильно подчищены, в месте пересечения
линий привязки стен создается новый стык. Точное местоположение стыка стен
зависит от местоположения конечной точки нового сегмента стены. Во многих
случаях стык стен не совпадает по расположению с осевой линией существующего
сегмента стены. Местоположение стыка стен определяется по средневзвешенному
расстоянию между конечными точками сегментов стены и толщины сегментов стен.

Линии привязки стен и круги подчистки | 1441

Линии привязки и соединение стен в месте их пересечения

Подчистка стен и приоритеты

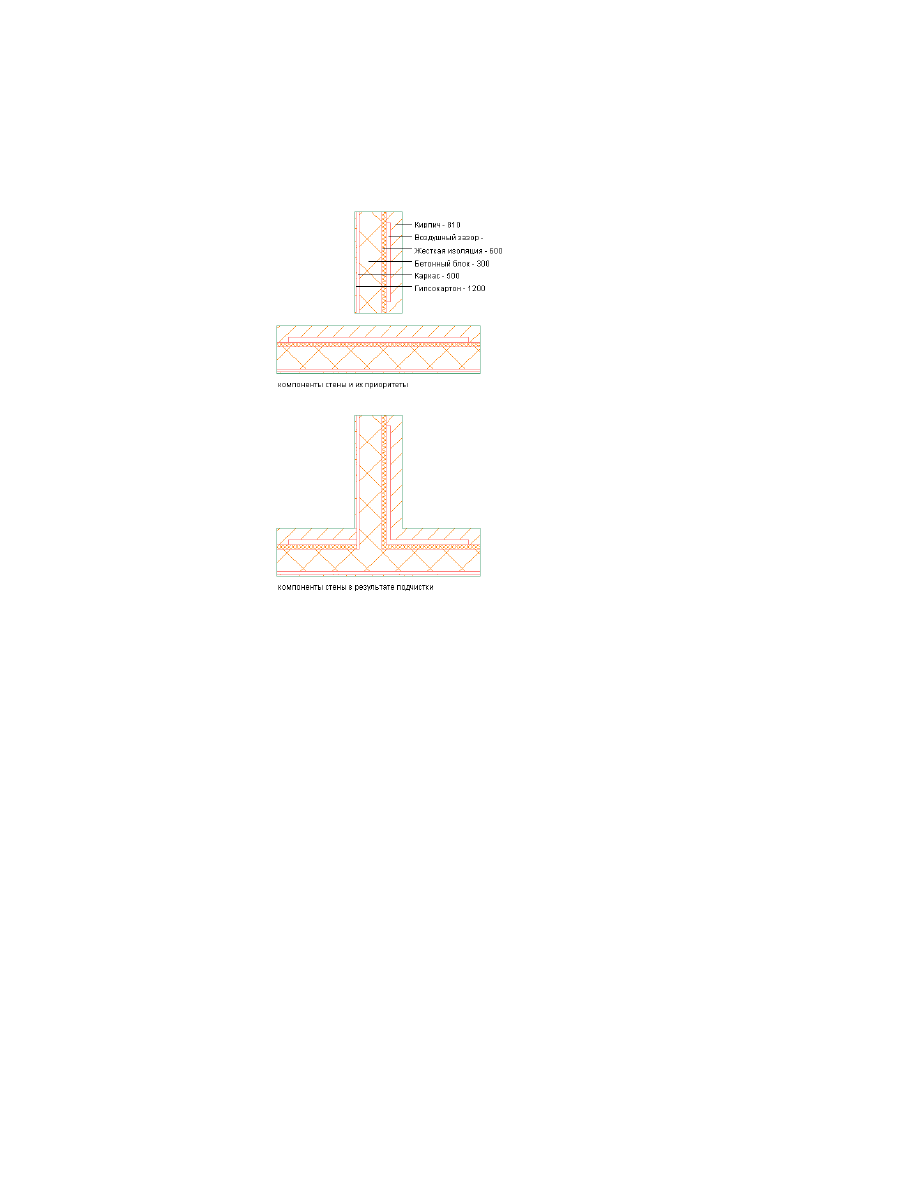

Порядок подчистки стен с несколькими компонентами определяется приоритетом,
присвоенным каждому из компонентов, и расположением каждого компонента
внутри стены. Кромки совмещаемых компонентов с одинаковым приоритетом
удлиняются или обрезаются до точек их пересечения. Компоненты с более низким
приоритетом (т.е., с высоким номером приоритета) обрезаются по краям компонентов
с более высоким приоритетом (с низким номером приоритета).

1442 | Глава 20 Стены

Приоритеты подчистки стен

Значения приоритетов подчистки, заданных по умолчанию для компонентов,
используемых в образцах стилей стен, предоставляемых AutoCAD Architecture, см.
в разделе

Свойства подчистки компонентов стены, задаваемые по умолчанию

на стр.

1406.

Программа рассчитывает и выполняет процедуру подчистки соединений стен в
следующем порядке:

Выполняется сбор информации о компонентах на основе
граф-представления стены:

■

Вычисляются торцы. Если торец не подходит к данному разрезу,
отображается значок подсказки решения. Более подробную
информацию см. в разделе

Поиск и устранение дефектов подчисток

стен

на стр. 1450.

■

Боковые стороны компонентов объединяются с торцами и
получается профиль компонента (как 2-мерная область).

■

Если этот профиль является самопересекающимся, отображается
значок подсказки решения.

Подчистка стен и приоритеты | 1443

Из граф-представлений соседних сегментов стены выбираются смежные
высокоприоритетные компоненты .

Профили высокоприоритетных компонентов вычитаются из профилей
низкоприоритетных компонентов.

Двери, окна, проемы и вырезающие элементы обрезаются и/или
применяются.

Возможно вычисление внешнего контура и применение штриховки.

Невозможность выполнения вычисления внешнего контура также
может привести к отображению значка подсказки решения.

Графика выводится на устройство вывода (например, экран AutoCAD,
программа просмотра объектов (Object Viewer), поток данных привязки
(Osnap stream), фрагментированный поток (explode stream) или
графопостроитель).

Решения сохраняются в кэш-памяти для последующих запросов на их
прорисовку до тех пор, пока в стену не вносятся новые изменения.

Рекомендации по безошибочной подчистке соединений
стен

Если настройки подчистки или местоположение сегмента стены препятствуют
правильной подчистке, отображается значок подсказки решения, указывающий на
место наличия проблемы и предлагающий возможные пути решения.

Ниже приводится ряд рекомендаций относительно действий, которые можно
предпринять для обеспечения успешной подчистки соединений стен.

■

Линии привязки стен должны пересекаться.

■

Используйте круги подчистки по меньших радиусов. При малых радиусах кругов
подчистки граф при отображении становится лучше виден. Радиус круга
подчистки должен иметь значение, которое больше значения половины толщины
стены и меньше значения полной толщины стены.

ПРИМЕЧАНИЕ

Длина сегмента стены должна превышать радиус круга

подчистки.

■

Выявите все самые короткие сегменты стены. Их можно обнаружить, включив
экранное представление "Диагностика". Эти сегменты можно зафиксировать,
регулируя базовые линии или увеличивая радиусы кругов подчистки.

1444 | Глава 20 Стены

■

Вычерчивайте стены с привязкой по центру; для моделирования привязки справа
или слева используйте смещение. Пользуясь данным методом, можно вычерчивать
очень короткие сегменты и изломы стен при условии, что используется
соответствующий радиус круга подчистки. Более подробная информация о
привязке стен доступна в разделе

Изменение привязки стены

на стр. 1299.

■

Для обеспечения безошибочного сопряжения внешних стен с внутренними
следует переключить линии привязки сегментов внешних стен внутрь, чтобы
линии привязки сегментов внутренних стен пересеклись.

Назначение другого определения группы подчистки стен
для существующих стен

Данная процедура используется для того, чтобы изменить группу подчистки стен,
приписанную существующим стенам. Назначение различных групп подчистки может
оказаться полезным, если требуется предотвратить взаимную подчистку 2 стен.
Процедура создания новой группы подчистки описана в разделе

Определения группы

подчистки

на стр. 1458.

Выберите стены для внесения изменений и дважды нажмите левую
кнопку мыши на одной из них.

На палитре свойств раскройте вкладку "Основные", а затем - вкладку
"Общие".

Выберите группу подчистки в качестве определения "Группы
подчистки".

Задание параметров подчистки для отдельных стен

Данная процедура используется для задания указанных ниже параметров подчистки
для одной или нескольких стен:

■

Указание, выполняется ли подчистка стены вместе с другими стенами.

■

Группа подчистки для стены.

■

Указание, соответствует ли расположение линии подчистки осевой линии стены
или привязке стены.

■

Указание радиуса круга подчистки для обоих концов стены или отдельных
значений для начальной и конечной точек стены.

Назначение другого определения группы подчистки стен для существующих стен | 1445

Выберите стены, которые требуется изменить, и дважды нажмите левую
кнопку мыши на одной из них.

На палитре свойств раскройте вкладку "Основные", а затем - вкладку
"Общие".

Включение или выключение подчистки стен.

то …

Если требуется …

выберите для "Автоматической
подчистки" значение "Нет". Если

выключить подчистку стен таким
образом, чтобы стены не подчища-

выбрана данная опция, установка
других параметров не требуется.

лись при соединении с другими
стенами,

выберите для "Автоматической
подчистки" значение "Да" и перей-
дите к шагу 4.

включить подчистку стен и задать
параметры подчистки,

Выберите определение группы подчистки.

Подчистка выполняется для стен при соединении их с другими стенами,
которые также принадлежат группе подчистки, соответствующей
выбранному определению.

Разверните панель "Дополнительно", затем - панель "Подчистки", после
этого разверните "Переопределения радиуса подчистки".

Укажите радиус кругов подчистки для стен:

то …

Если требуется …

введите значение "Радиуса подчист-
ки" и убедитесь в том, что для "Пере-

указать один и тот же радиус кругов
подчистки для начальной и конеч-
ной точек стен

определения радиуса подчистки в
начальной точке" и "Переопределе-
ния радиуса подчистки в конечной
точке" выбрано значение "Нет".

выберите "Да" для "Переопределе-
ния радиуса подчистки в начальной

указать радиус кругов подчистки
для начальной точки стен

точке" и введите соответствующее
значение.

выберите "Да" для "Переопределе-
ния радиуса подчистки в конечной

указать радиус кругов подчистки
для конечной точки стен

точке" и введите соответствующее
значение.

1446 | Глава 20 Стены

Начало и конец определяются на основе направления, в котором
начерчена стена. Если для какого-либо радиуса кругов подчистки
введено нулевое значение, для выполнения подчистки соединений стен
требуется, чтобы линии привязки стен соприкасались.

Переопределение радиуса круга подчистки стены

Данная процедура используется для того, чтобы переопределить принятое по
умолчанию значение радиуса круга подчистки на одном конце стены. Радиус круга
подчистки можно переопределить также на палитре свойств и через контекстное
меню выбранной стены.

Если линия привязки стены не отображается, выберите стену и
щелкните на вкладке "Стена"

➤

панели "Подчистка"

➤

"Отображение

привязки"

Выберите ручку "Радиус подчистки" и перемещайте ее до тех пор, пока
круг подчистки не достигнет нужного размера.

Если активна функция динамического ввода, перемещайте ручку до
тех пор, пока не отобразится нужное значение размера.

Переопределение радиуса круга подчистки стены | 1447

Изменение радиуса круга подчистки на одном конце стены

Переопределение свойств компонентов

Данная процедура используется для изменения свойств компонента стены таким
образом, чтобы при ее пересечении с другой стеной приоритет этого компонента
был выше или ниже его аналога в другой стене. Меньшему вводимому номеру
приоритета соответствует более высокий приоритет компонента при пересечении
стены с другой стеной.

Список значений приоритетов по умолчанию для компонентов стены, используемых
в стилях стен образца, поставляемого вместе с AutoCAD Architecture, см. в разделе

Свойства подчистки компонентов стены, задаваемые по умолчанию

на стр. 1406.

Дважды нажмите левую кнопку мыши на стене, в которую вносятся
изменения.

1448 | Глава 20 Стены

На палитре свойств раскройте вкладку "Дополнительные", а затем -
вкладку "Переопределения стиля".

Нажмите "Параметры переопределения приоритета".

Добавьте или отредактируйте определение приоритета для компонента
стены.

то …

Если требуется …

нажмите

и перейдите к шагу 5.

добавить новое определение прио-
ритета,

перейдите к шагу 5.

отредактировать определение
приоритета,

выберите определение приоритета,
которое хотите удалить, и нажмите

удалить определение приоритета,

Укажите параметры переопределения.

то …

Если требуется …

выберите другой компонент.

изменить компонент, для которого
назначено переопределение,

выберите компонент, выберите "В
начале стены" и введите значение
"Приоритета".

задать переопределение приорите-
та в начале стены,

выберите компонент, выберите "В
конце стены" и введите значение
"Приоритета".

задать переопределение приорите-
та в конце стены,

выберите "Значение приоритета" и
введите новое значение.

изменить приоритет существующе-
го определения,

Нажмите "OK".

Переопределение свойств компонентов | 1449

Поиск и устранение дефектов подчисток стен

Данный раздел содержит подробные сведения о подсказках решения проблем,
связанных с подчисткой или отображением стен. Здесь же даны ответы на обычные
вопросы, задаваемые на тему подчистки стен.

Подсказки решения для стен

При наведении курсора на значки подсказок решения связанных со стенами проблем,
может быть выведено любое из следующих сообщений:

ПРИМЕЧАНИЕ

Не все дефекты, вызывающие отображение подсказок решения,

имеют легко определяемую причину или конкретное решение. Это часто бывает
в случае выполнения логических операций при добавлении или вычитании такого
элемента, как тело-модификатор. В этих случаях подсказка решения содержит
определение типа вовлеченного объекта или компонента и предлагаемые
корректирующие действия. В подсказке может быть предложено изменить
местоположение или геометрию объекта, но решение, как правило, находится
методом проб и ошибок. Эти сообщения всего лишь подсказки, они не являются
гарантированными способами решения проблем.

Некорректное сопряжение стен

Как было описано в разделе

стен

на стр. 1444, имеется целый ряд условий, препятствующих подчистке. Первым

шагом в определении причины этой проблемы является проверка наличия условия
пересечения линий привязки стен. Для отображения линии привязки стены выберите
стену и щелкните на вкладке "Стена"

➤

панели "Подчистка"

➤

"Отображение

привязки"

. (Для получения дополнительной информации см. раздел

Линии

привязки стен и круги подчистки

на стр. 1438).

Рассмотрев линии привязки, попробуйте применить один из следующих возможных
способов решения:

■

Удлините или обрежьте стены с помощью команд AutoCAD "Удлинить" или
"Обрезать".

■

Когда стена выбрана, на вкладке "Стена"

➤

панели "Подчистка" нажмите

"L-образная подчистка"

или "T-образная подчистка"

. Более подробную

информацию см. в Trimming Walls at L and T Intersections.

1450 | Глава 20 Стены

■

Увеличьте радиус подчистки стены с помощью ручки (см. раздел

Работа с

пересечениями и с малыми радиусами кругов подчистки

на стр. 1454) или путем

изменения значения параметра "Радиус подчистки" на палитре свойств (см. раздел

Задание параметров подчистки для отдельных стен

на стр. 1445).

■

Когда стена выбрана, Щелкните на вкладке "Стена"

➤

панели "Подчистка"

➤

"Добавить условия объединения стены"

. Более подробную

информацию см. в разделе

Объединение стен

на стр. 1306.

Невозможно отобразить торцы стены или проема по причине
недостатка места

В случае недостатка места для отображения торца можно либо изменить стену так,
чтобы расчистить место, либо изменить торцы с целью уменьшения потребности в
свободном пространстве. Следует иметь в виду, что некоторые дефекты торцов видны
только в 3D (изометрических) видах, поэтому может возникнуть необходимость
перехода в пространство модели с целью выявления и устранения дефекта. Затем, в
зависимости от предъявляемых к проекту требований, выполните любое из
следующих действий:

■

Удлините стену (см. раздел

Изменение формы стены

на стр. 1291).

■

Удалите один или несколько торцов (см. раздел

Изменение геометрии стиля

торцов стен

на стр. 1515).

■

Измените стиль торцов или стиль торцов проемов стены на такой, который
требует меньше места (см. раздел

Изменение геометрии стиля торцов стен

на

стр. 1515).

Невозможно отобразить стену, так как она не выходит за участок
радиуса подчистки данной стены или соседней.

В этом случае необходимо уменьшить радиус подчистки и выполнить регенерацию
модели.

Для уменьшения радиуса подчистки выполните одно из следующих действий:

■

На палитре свойств введите меньшее значение для параметра "Радиус подчистки".

■

С помощью ручки установите подходящий радиус подчистки, чтобы он больше
не закрывал стену с дефектом.

Поиск и устранение дефектов подчисток стен | 1451

Для регенерации модели выполните одно из следующих действий:

■

Щелкните на вкладке "Вид"

➤

панели "Внешний вид"

➤

раскрывающемся

списке "Регенерировать"

➤

"Регенерировать модель"

■

В командной строке введите "ObjRelUpdate".

Радиус подчистки стены пересекает линию привязки другой,
несоединенной стены.

Как и в случае стены, не выходящей за пределы своего радиуса подчистки или радиуса
подчистки другой стены, следует сократить радиус подчистки этой стены и после
этого выполнить регенерацию модели.

Для уменьшения радиуса подчистки выполните одно из следующих действий:

■

На палитре свойств введите меньшее значение для параметра "Радиус подчистки".

■

С помощью ручки установите подходящий радиус подчистки, чтобы он больше
не закрывал стену с дефектом.

Для регенерации модели выполните одно из следующих действий:

■

Щелкните на вкладке "Вид"

➤

панели "Внешний вид"

➤

раскрывающемся

списке "Регенерировать"

➤

"Регенерировать модель"

■

В командной строке введите "ObjRelUpdate".

Недопустимая линия крыши или подошвы приводит к неверному
отображению 3D тела стены.

Изменить линию крыши или подошвы и откорректировать отображение можно с
помощью электронной таблицы, доступ к которой осуществляется через палитру
свойств. Разверните вкладку "Дополнительные"

➤

"Электронные таблицы" и выберите

параметр "Линия крыши/Подошва". Более подробную информацию см. в разделе

Редактирование линии крыши или подошвы стены

на стр. 1324.

Работа со значками подсказок решения и короткими
стенами

Почему для некоторых коротких стен отображается значок подсказки
решения?

1452 | Глава 20 Стены

AutoCAD Architecture 2011. Руководство пользователя (глава 17-20) - часть 8
