AutoCAD Architecture 2011. Руководство пользователя (глава 11-16)

то...

Если требуется...

ориентируйте нормаль формообра-
зующего объекта параллельно оси

расположить формообразующий
элемент на плоскости

: в поле "Нормаль" введите

для

оси Y и

для X и Z.

введите новое значение для опции
"Угол поворота".

изменить поворот формообразую-
щего элемента,

Дважды нажмите "OK".

Отображение секущей плоскости формообразующего
элемента

Данная процедура используется для того, чтобы задать свойства одной или нескольких
секущих плоскостей для формообразующего элемента. Графические свойства
плоскости сечения применяются только в таких экранных представлениях как "План",
которые используются для отображения чертежа в виде сверху (в плане).

Дважды щелкните на формообразующем элементе, который необходимо
изменить.

Перейдите на вкладку "Отображение" палитры свойств.

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить изменения, внесенные во все

формообразующие элементы в чертеже, выберите "Стандартный
параметр чертежа". Чтобы применить изменения, внесенные во все
формообразующие элементы данного стиля, выберите "Стиль
формообразующего элемента:<имя стиля>". Дополнительную
информацию о стилях см. в разделе

Стили формообразующих

элементов

на стр. 1138.

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

Для параметра "Переопределить секущую плоскость" задайте, следует
ли переопределить глобальную секущую плоскость, которая определена
для текущей конфигурации экранного представления.

1136 | Глава 15 Создание концептуальных моделей

Если для параметра "Переопределить секущую плоскость" выбрано "Да",
введите значение для параметра "Высота", чтобы определить секущую
плоскость для этого объекта. (Другой способ: можно щелкнуть на значке

и указать в области рисования две точки, определяющие новый

размер).

Кроме того, из контекстного меню формообразующего элемента можно обратиться
к этим же параметрам секущей плоскости, чтобы изменить их, следующим образом

Выберите формообразующий элемент, щелкните правой кнопкой и
нажмите "Изменить экранное представление".

В диалоговом окне "Изображение объектов" выберите вкладку
"Графические свойства".

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".

Текущее экранное представление будет выделено.

При необходимости нажать

В диалоговом окне "Графические свойства" перейдите на вкладку
"Прочие" и внесите необходимые изменения в параметры.

Дважды нажмите "OK".

Присоединение к формообразующему элементу
гиперссылок, примечаний и файлов

Эта процедура используется для прикрепления к формообразующему элементу
гиперссылок, примечаний и файлов. Можно также редактировать гиперссылки и
примечания, а также редактировать или отсоединять файлы ссылок от
формообразующих элементов.

Выберите формообразующий элемент, к которому необходимо
присоединить информацию.

На палитре свойств нажмите на вкладку "Расширенные данные".

Для добавления гиперссылки нажмите на параметре "Гиперссылка" и
укажите ссылку.

Нажмите "ОК".

Для добавления примечания щелкните в поле "Примечания" и введите
текст примечания.

Нажмите "OK".

Редактирование формообразующих элементов | 1137

Для добавления файла ссылок щелкните в поле "Справочные документы"
и присоедините, отредактируйте или отсоедините файл ссылок:

то...

Если требуется...

нажмите "Добавить" и выберите
файл. Нажмите "Открыть" и "OK".

прикрепить файл ссылки,

выберите файл и нажмите "Редакти-
ровать". Ввести пояснение и нажать
"OK".

отредактировать описание файла
ссылки,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Дважды нажмите "OK".

Стили формообразующих элементов

Стиль формообразующего элемента - это набор параметров для переменных,
связанных с формообразующими элементами. В зависимости от масштаба чертежа,
можно создавать различные стили формообразующего элемента, представляющие
разные типы формообразующих элементов.

Свойства, управляемые стилями формообразующих элементов

Стиль формообразующего элемента определяет свойства создаваемых пользователем
подобных элементов. При редактировании графических свойств какого-либо стиля
формообразующего элемента внесенные изменения применяются к существующим
формообразующим элементам этого стиля в текущем чертеже.

Создание стилей формообразующих элементов

Как правило, создаются стили формообразующих элементов, представляющие
основные компоновочные блоки чертежа. Когда какому-либо стилю
формообразующего элемента присваивается имя, производится группирование
подобных элементов, и появляется возможность создавать отчеты на основе первой
части имени стиля формообразующего элемента.

1138 | Глава 15 Создание концептуальных моделей

Редактирование стилей формообразующих элементов

Изменения стиля формообразующего элемента вступают в силу при следующем
использовании этого стиля. Формообразующие элементы, уже созданные с данным
стилем, не обновляются до тех пор, пока не будут изменены графические свойства
этого стиля элемента.

Управление стилями формообразующих элементов

При создании, импорте, экспорте или редактировании стилей обращаются к
Диспетчеру стилей. Диспетчер стилей обеспечивает централизованное размещение
в AutoCAD Architecture, где имеется возможность работать со стилями из различных
чертежей и шаблонов. Дополнительную информацию об использовании Диспетчера
стилей см. в разделе

Обзор Диспетчера стилей

на стр. 932.

Создание стиля формообразующего элемента

Эта процедура используется для создания стиля формообразующего элемента. Создать
стиль можно посредством стандартных свойств стиля или путем копирования
существующего стиля. После того, как стиль создан, его свойства можно
отредактировать таким образом, чтобы они отвечали требованиям конкретного
проекта.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и выберите "Стили
формообразующих элементов".

Создайте стиль формообразующего элемента.

то...

Если требуется...

щелкните правой кнопкой на пози-
ции "Стили формообразующих эле-
ментов" и выберите "Новый".

создать стиль со стандартными
свойствами,

щелкните правой кнопкой на стиле
формообразующего элемента, кото-

создать стиль из существующего
стиля,

рый необходимо копировать, и вы-
берите "Копировать". Щелкните
правой кнопкой и выберите "Вста-
вить".

Стили формообразующих элементов | 1139

Введите имя для нового стиля формообразующего элемента и нажмите

ENTER

Отредактируйте новый стиль формообразующего элемента.

то...

Если требуется...

см.

Назначение материалов стилю

формообразующего элемента

на

стр. 1142.

задать материалы для компонентов
формообразующего элемента,

см.

Определение графических

свойств стиля формообразующего
элемента

на стр. 1143.

задать графические свойства данно-
го стиля,

см.

Задание штриховки для компо-

нентов стиля формообразующего
элемента

на стр. 1144.

задать штриховку для компонентов
данного стиля,

см.

Присоединение к стилю формо-

образующего элемента примечаний
и файлов

на стр. 1146.

добавить примечания и файлы к
стилю

По окончании определения свойств стиля формообразующего элемента
нажмите "ОК".

Определение материалов стиля формообразующего
элемента

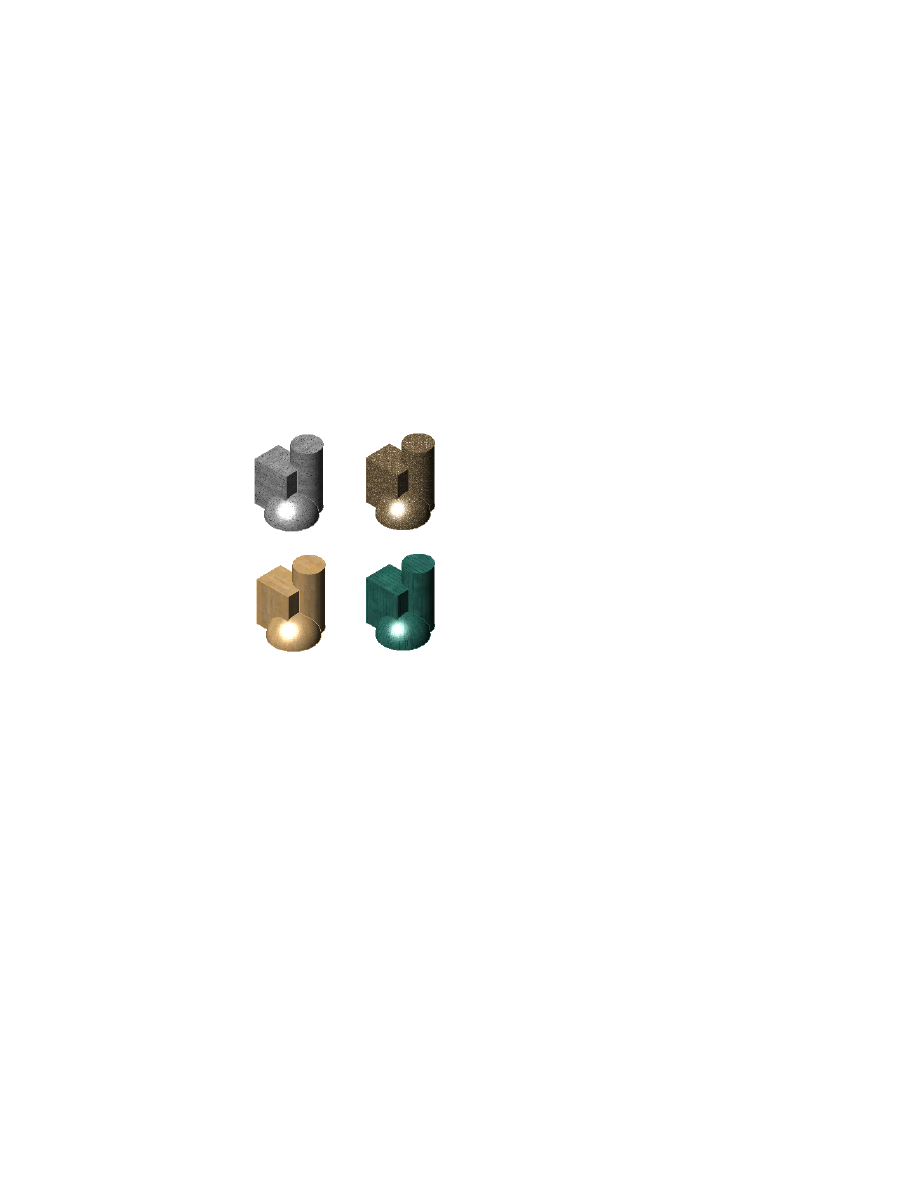

Формообразующий элемент состоит из некоторого количества компонентов,
графические свойства которых могут быть определены по материалам, назначенным
каждому компоненту.

Каждому физическому компоненту формообразующего элемента назначается один
материал. Материалы назначаются компонентам в каждом экранном представлении,
для которого необходимо использование материалов.

Если требуется использовать графические свойства данного стиля формообразующего
элемента, а не свойства отображения материала, можно отключить функцию
назначения материалов в графических свойствах данного стиля.

Определения материалов состоят из экранных компонентов, соответствующих типам
компонентов объектов. Например, компонент "Линия" какого-либо материала
используется для всех линий в виде сверху. Компонент "Штрихование поверхности"

1140 | Глава 15 Создание концептуальных моделей

какого-либо материала используется для штриховки всех поверхностей объекта на
трехмерном (3D) виде модели и на фасадах.

Материалы формообразующего компонента и экранные
компоненты

В таблице ниже приведены компоненты формообразующего элемента и компоненты
материала, определяющие их в конкретных видах.

Компонент материала

Компонент формообразующего эле-
мента

План, план с подробностями, план без по-
дробностей, план представления, план на
экране

Линии плана

Выше секущей плоскости

Линии плана

Ниже секущей плоскости

Штрихование плана

Штрихование

Нет материалов

Секущая плоскость (отметка)

Модель

3D тело

Объект

Нет материалов

Ограничивающая рамка

Отраженный, отраженный на экране

3D тело

Объект

Нет материалов

Ограничивающая рамка

Штрихование плана

Штрихование

Стили формообразующих элементов | 1141

Назначение материалов стилю формообразующего
элемента

Эта процедура используется для назначения материалов отдельным компонентам
стиля формообразующего элемента. Для компонента используются графические
свойства материала, а не стиля.

Можно назначить материал каждому физическому компоненту формообразующего
элемента. Для графических свойств пользовательских компонентов и компонентов,
являющихся только графическими символами, материалы не используются.
Например, штриховка является физическим компонентом. Секущая плоскость -
символический компонент.

ПРИМЕЧАНИЕ

Если назначение материала не определяет графических свойств

компонента формообразующего элемента, можно изменить графические свойства
стиля формообразующего элемента, как описано в разделе

Определение

графических свойств стиля формообразующего элемента

на стр. 1143.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и выберите "Стили
формообразующих элементов".

Выберите стиль, который необходимо отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите кнопку

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите "По материалу" для любого компонента, которому необходимо
назначить материал, и нажмите "OK".

Если установка "По материалу" недоступна, отображение данного
компонента не может определяться материалом.

Перейдите на вкладку "Материалы".

Выберите изменяемый компонент и описание другого материала.

В текущем чертеже можно выбрать определение любого материала или,

нажав

, создать новое определение и назначить его какому-либо

компоненту.

1142 | Глава 15 Создание концептуальных моделей

ПРЕДУПРЕЖДЕНИЕ

Редактировать описания материалов в данном

диалоговом окне разрешается, но следует помнить, что любые
изменения, вносимые при этом в описание материала,
распространяются на все объекты, которым назначен данный
материал.

Нажмите "ОК".

Определение графических свойств стиля
формообразующего элемента

Эта процедура используется для изменения перечисленных ниже графических свойств
экранных компонентов стиля формообразующего элемента:

■

Видимость (включение или выключение отображаемого компонента);

■

По материалу (назначенный компоненту материал определяет его графические
свойства)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

Чтобы изменить эти графические свойства для отдельного формообразующего
элемента, см. раздел

Определение графических свойств формообразующего элемента

на стр. 1132.

ПРИМЕЧАНИЕ

Если графические свойства компонентов в стиле формообразующего

элемента определяет назначение материала, можно изменить свойства экранного
компонента, отменив выбор "По материалу". Также можно переопределить
назначение материала с помощью замены его другим материалом. Подробную
информацию см. в разделе

Назначение материалов стилю формообразующего

элемента

на стр. 1142.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Стили формообразующих элементов | 1143

Разверните "Универсальные объекты" и выберите "Стили
формообразующих элементов".

Выберите стиль формообразующего элемента, который необходимо
изменить.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором должны отразиться
изменения, и выберите "Переопределение стиля".

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите компонент, предназначенный для изменения, и выберите
другую настройку свойств.

Нажмите "ОК".

Задание штриховки для компонентов стиля
формообразующего элемента

Эта процедура используется для определения штриховки компонентов стиля
формообразующего элемента. Штриховка формообразующего элемента отображается
только в таких экранных представлениях, как "План", которые используются на
чертеже в виде сверху (на плане).

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и выберите "Стили
формообразующих элементов".

Выберите стиль формообразующего элемента, который необходимо
изменить.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, где необходимо показать изменения,
и выберите "Переопределение стиля".

Текущее экранное представление будет выделено.

Перейдите на вкладку "Штриховка".

Выберите экранный компонент и щелкните в поле "По образцу".

1144 | Глава 15 Создание концептуальных моделей

Выберите штриховку для данного экранного компонента.

то...

Если требуется...

выберите для параметра "Тип" зна-
чение "Стандартный", а затем выбе-
рите образец.

выбрать образец штриховки, имею-
щийся в программе,

укажите для параметра "Тип" значе-
ние "Пользовательский" и введите

выбрать пользовательский образец,

имя пользовательского образца.
При необходимости нажмите "Об-
зор" и найдите папку с файлом
пользовательского образца.

выберите значение "Из линий" для
параметра "Тип" и удалите флажок
опции "Крест-накрест".

выбрать штриховку в одну сторону,

выберите значение "Из линий" для
параметра "Тип" и установите фла-
жок опции "Крест-накрест".

выбрать штриховку в обе стороны,

задайте для параметра "Тип" значе-
ние "Заливка".

выбрать сплошную заливку,

Нажмите "ОК".

Щелкните в поле "Масштаб" и введите значение, определяющее способ
повторения выбранного образца.

Выберите "Угол" и введите угол наклона штриховки выбранного образца.

Выберите "Ориентация" и укажите ориентацию штриховки:

то ...

Если требуется...

выберите значение "Объект".

ориентировать штриховку по объек-
ту, независимо от его поворота,

выберите "Глобально".

ориентировать штриховку в миро-
вой системе координат,

Нажмите "OK".

Стили формообразующих элементов | 1145

Определение стиля формообразующего элемента как
ограничивающего для помещений с ассоциативными
связями

Эта процедура используется для определения стиля формообразующего элемента,
задающего параметры ограничения для помещений с ассоциативными связями.

Если стиль формообразующего элемента задан как ограничивающий, по умолчанию
все формообразующие элементы, которым назначен этот стиль, будут использоваться
в наборе объектов для помещений с ассоциативными связями. Более подробно о
помещениях с ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

При необходимости можно переопределить параметры ограничения со стиля
формообразующих элементов на значение стиля отдельного формообразующего
элемента.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и выберите "Стили
формообразующих элементов".

Выберите стиль формообразующего элемента.

Перейдите на вкладку "Основные".

Установите флажок "Объекты этого стиля могут выполнять роль
границы ассоциативных помещений".

Нажмите "ОК".

Присоединение к стилю формообразующего элемента
примечаний и файлов

Эта процедура используется для ввода примечаний и присоединения файлов ссылок
к стилю формообразующего элемента. Можно также редактировать примечания и
редактировать или удалять файлы ссылок из стиля формообразующего элемента.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и выберите "Стили
формообразующих элементов".

1146 | Глава 15 Создание концептуальных моделей

Выберите стиль формообразующего элемента, который необходимо
изменить.

Перейдите на вкладку "Общие".

Чтобы добавить описание к стилю формообразующего элемента, введите
его под заголовком "Описание".

Нажмите "Примечания".

Для добавления примечания перейти на вкладку "Примечания" и ввести
текст.

Перейти на вкладку "Справочные документы" и присоединить,
отредактировать или отсоединить файл ссылок.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Введите пояснение и нажми-
те "OK".

редактировать пояснение к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Дважды нажмите "ОК".

Использование инструментов формообразования при
создании композиционных групп

Предоставляемые AutoCAD Architecture инструменты позволяют быстро разместить
композиционные группы, выбрав инструмент на инструментальной палитре
"Формообразование". Инструмент композиционной группы имеет стандартные
свойства. Можно использовать стандартные параметры инструмента, а можно
изменять параметры посредством свойств композиционных групп.

Использование инструментов формообразования при создании композиционных групп | 1147

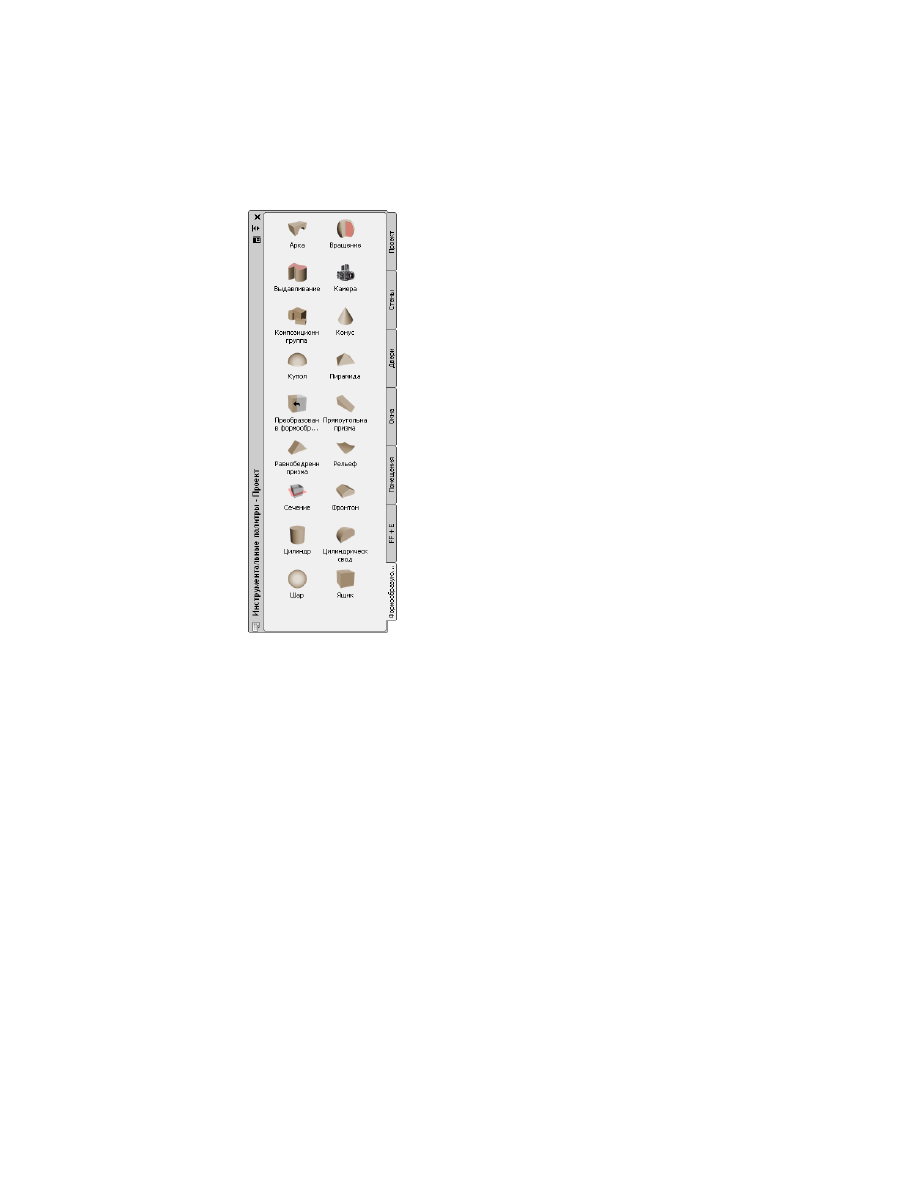

Инструментальная палитра, содержащая инструменты композиционной группы

Инструментальные палитры, открывающиеся в рабочем пространстве по умолчанию,
содержат образцы инструментов композиционной группы, которые можно
использовать и при необходимости адаптировать. Кроме того, приведенные ниже
каталоги, предоставляемые вместе с программой, содержат инструменты
композиционной группы, которые можно добавлять в пользовательские
инструментальные палитры:

■

Каталог инструментов,

■

каталог "Палитры образцов".

Более подробную информацию об обращении к находящимся в этих каталогах
инструментам см. в разделе

Библиотека компонентов

на стр. 151.

Пользовательские палитры, сформированные администратором САПР или другими
пользователями, могут также содержать инструменты композиционных групп со
свойствами композиционной группы, адаптированными к конкретным проектам
или стандартам организации.

1148 | Глава 15 Создание концептуальных моделей

Создание композиционной группы

Эта процедура используется для добавления новой композиционной группы,
имеющей свойства, заданные в выбранном инструменте композиционной группы.

Композиционная группа - это экранный объект, позволяющий визуализировать и
манипулировать комбинациями формообразующих элементов. После создания
формообразующих элементов их формы можно посредством логических операций
(добавление, вычитание и пересечение) комбинировать в композиционную группу.
Получившаяся композиционная группа сложной формы представляет собой
концептуальную модель.

Композиционные группы и маркеры композиционных групп

Инструмент композиционной группы используется для присоединения к
композиционной группе отличных от AD-объектов или объектов AutoCAD
формообразующих элементов с целью помещения их в соответствующую область
чертежа. Формообразующие элементы и другие присоединяемые объекты формируют
тело композиционной группы. Композиционная группа создается в другом слое,
отличном от формирующих эту группу формообразующих элементов.

Маркер композиционной группы отображается на чертеже, если создать
композиционную группу и затем удалить все составляющие ее формообразующие
элементы или если освободить якорь объектов, присоединенных к данной группе.
Если присоединить элементы к группе или установить якорь для присоединенных
к группе объектов, то маркер композиционной группы больше не отображается.

Применение логических операций при создании композиционной
группы

Формы формообразующих элементов в композиционной группе можно
комбинировать путем объединения, вычитания и пересечения их в определенном
порядке.

■

Операцию объединения используют для комбинирования всего объема двух или
более тел или двух или более областей в составной объект.

■

Операция вычитания удаляет общую область одного набора тел из другого набора.

■

С помощью пересечения удаляют неперекрывающиеся части и создают из общего
объема составное тело.

Можно присоединить к композиционной группе любую замкнутую форму, имеющую
свойства тела. Например, линия не имеет свойств тела и не может быть добавлена к
форме композиционной группы. Но 3D тело AutoCAD входит в конечную форму.

Использование инструментов формообразования при создании композиционных групп | 1149

Можно также создавать композиционные группы и работать с ними в Обозревателе
моделей. Более подробную информацию см. в разделе

Использование Обозревателя

моделей при создании концептуальных моделей

на стр. 1172.

В целях дальнейшего усовершенствования модели здания можно редактировать
отдельные формообразующие элементы, присоединенные к композиционной группе.

Материалы композиционной группы

В AutoCAD Architecture можно назначать материалы композиционной группе. Эти
материалы отображаются в каркасной модели или на визуализированном
изображении. Для компонентов композиционной группы имеются конкретные
параметры материалов.

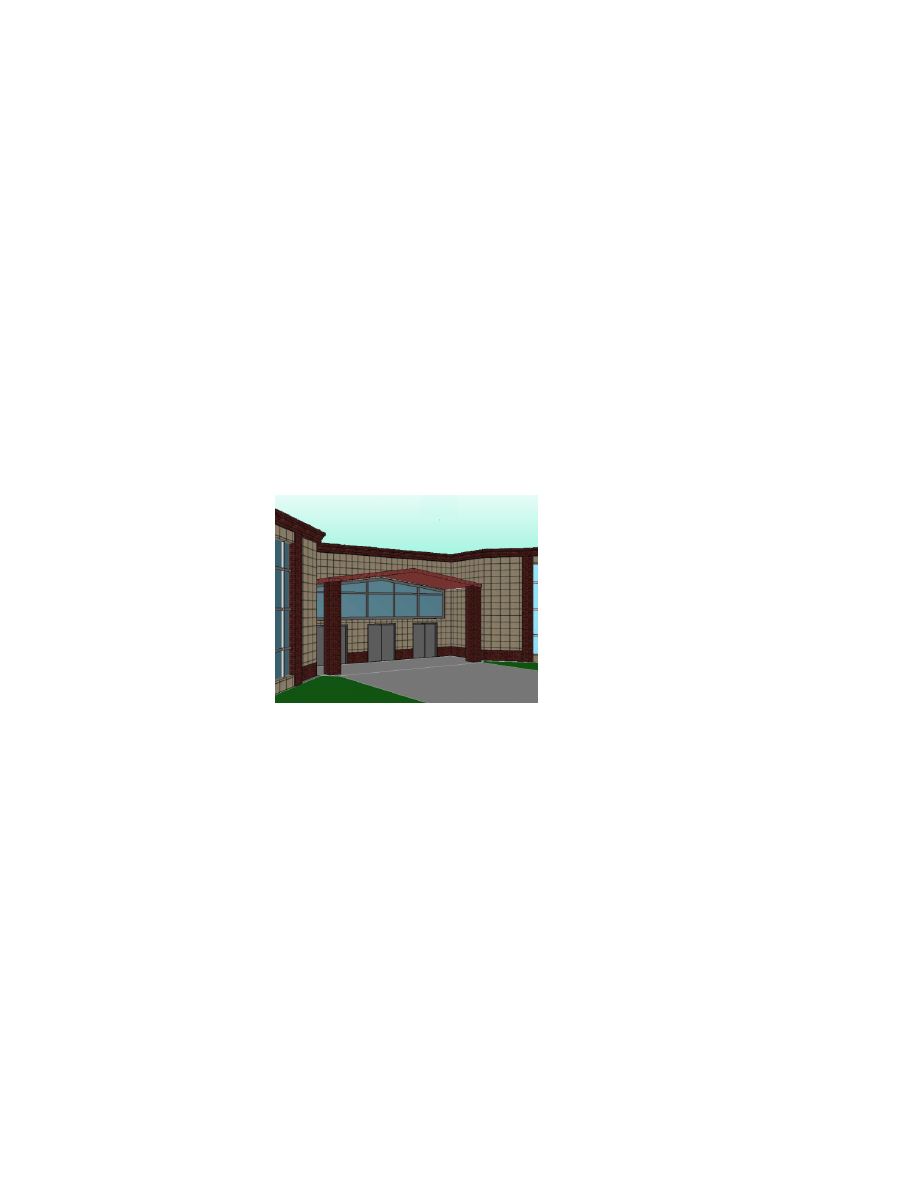

Визуализированное изображение композиционных групп, которым назначены материалы

AutoCAD Architecture предоставляет для обычных целей проектирования стандартные
материалы, содержащие параметры для композиционных групп. Можно использовать
эти стандартные материалы, а может изменять их в соответствии с конкретными
задачами проекта. Возможно и создание пользовательских материалов.

Более подробную информацию см. в разделе

Использование материалов для

формообразующих элементов и композиционных групп

на стр. 1167.

Откройте нужную для работы инструментальную палитру и выберите
инструмент композиционной группы.

Если нужно, осуществите прокрутку, чтобы отобразился необходимый
инструмент.

Выберите элементы, которые необходимо присоединить к группе, и
нажмите

ENTER

Задайте точку вставки данной композиционной группы.

1150 | Глава 15 Создание концептуальных моделей

Для увеличения свободного места на чертеже можно переместить или
скрыть палитру свойств.

Назначение материалов композиционной группе

Эта процедура используется для назначения материалов отдельным компонентам
композиционной группы.

Выберите композиционную группу, которой необходимо назначить
материалы, щелкните правой кнопкой и выберите "Изменить экранное
представление".

Чтобы убедиться в том, что назначение материалов определяет свойства
изображения данного компонента, нажмите на вкладку "Графические
свойства", выберите экранное представление, для которого необходимо

показать изменения, и нажмите

Нажмите левую кнопку на вкладке "Слой/Цвет/Тип линии", убедитесь
в том, что для компонента выбрано значение "По материалу" и нажмите
"OK".

Перейдите на вкладку "Материалы".

В столбце "Компонент" отображаются все компоненты композиционной
группы, которым может быть назначен какой-либо материал.
Компоненты, представляющие собой только графические символы,
такие как ограничивающая рамка, не входят в этот список, поскольку
им не может быть назначен материал.

Столбец "Определение материала" содержит список назначенных на
текущий момент материалов. Если предварительные назначения
материалов сделаны не были, материалом по умолчанию является
"Стандартный".

Выберите компонент, который необходимо изменить, и назначьте
другое определение материала.

В текущем чертеже можно выбрать определение любого материала или,

нажав

, создать новое определение и назначить его какому-либо

компоненту.

ПРЕДУПРЕЖДЕНИЕ

Редактируя в этом диалоговом окне определение

материала, любые вносимые в определение материала изменения
относятся ко всем объектам, которым назначен данный материал.

Дважды нажмите "ОК".

Использование инструментов формообразования при создании композиционных групп | 1151

Изменение размера маркера композиционной группы

Эта процедура используется для изменения размера маркера композиционной группы
путем редактирования его графических свойств.

Дважды щелкните на композиционной группе, которую необходимо
изменить.

Перейдите на вкладку "Отображение" палитры свойств.

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

композиционным группам чертежа, выберите "Стандартный параметр
чертежа".

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

Щелкните на значении "Размер маркера" и введите новое значение.

(Другой способ: можно щелкнуть на значке

и указать в области

рисования две точки, определяющие новый размер).

Кроме того, из контекстного меню композиционной группы можно обратиться к
свойству размера маркера и изменить его следующим образом

Выберите композиционную группу, щелкните правой кнопкой и
выберите пункт "Изменить экранное представление".

В диалоговом окне "Изображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление будет выделено.

При необходимости нажать

В диалоговом окне "Графические свойства" перейдите на вкладку
"Прочие" и измените размер.

Дважды нажмите "ОК".

1152 | Глава 15 Создание концептуальных моделей

Добавление нового формообразующего элемента в
композиционную группу

Эта процедура используется для добавления нового формообразующего элемента в
композиционную группу после помещения композиционной группы в чертеж.

Выберите существующую композиционную группу или маркер
композиционной группы.

Щелкните на вкладке "Композиционная группа"

➤

панели

"Редактирование"

➤

"Добавить новый элемент".

На палитре свойств выберите форму для формообразующего элемента.

Для позиции "Операция" выберите "Добавить", "Вычесть" или "Пересечь".

Задайте в чертеже точку вставки.

Задайте дополнительные параметры для формообразующего элемента.

В зависимости от формы формообразующего элемента необходимо
задать второй угол, радиус или высоту.

Задайте угол поворота и нажмите

ENTER

Созданный новый формообразующий элемент теперь является частью выбранной
композиционной группы.

Включение существующего формообразующего элемента
в композиционную группу

Эта процедура используется для добавления существующих формообразующих
элементов в композиционную группу. При присоединении элемента к
композиционной группе отображение элемента отключается, а отображение группы
включается.

Хотя имеется возможность присоединения любого количества объектов к одной
композиционной группе, эффективность такого присоединения повышается, если
эту группу разделить на серию вложенных групп. Если группа разбита на логические
разделы, эффективность управления проектом повышается. Кроме того, если одну
из подгрупп не удается отобразить должным образом, разбиение на подгруппы
облегчает обнаружение проблемы. В большинстве случаев имеется возможность
регулировать порядок объектов в группе для получения правильного отображения.

Выберите композиционную группу.

Выберите ручку "Включить элементы в группу".

Использование инструментов формообразования при создании композиционных групп | 1153

Возможные альтернативные действия: щелкните на вкладке
"Композиционная группа"

➤

панели "Редактирование"

➤

"Включить

элементы в группу"

Выберите один или более формообразующих элементов, подлежащих
присоединению к композиционной группе, и нажмите

ENTER

Исключение формообразующего элемента из
композиционной группы

Эта процедура используется для отсоединения формообразующего элемента от
композиционной группы. После определения композиционной группы и добавления
к ней формообразующих элементов можно решить, что один или несколько элементов
не соответствуют задуманной модели. Эти элементы можно отсоединить от
композиционной группы, чтобы использовать их где-то еще или удалить совсем.

При отсоединении элемента от композиционной группы отображение этого элемента
включается, поскольку он является отдельным объектом, а не частью группы.

Выберите композиционную группу.

Выберите ручку "Исключить элементы из группы".

Возможные альтернативные действия: щелкните на вкладке
"Композиционная группа"

➤

панели "Редактирование"

➤

"Исключить

элементы из группы"

1154 | Глава 15 Создание концептуальных моделей

Выберите один или более формообразующих элементов, подлежащих
исключению из композиционной группы.

Если к композиционной группе присоединен только один элемент,
запроса о выборе элементов не последует. Этот единственный элемент
отсоединяется без дальнейшего ввода каких-либо данных.

Нажмите

ENTER

Применение логических операций для композиционных
групп

Можно изменить композиционную группу, применяя логические операции к
содержащимся в ней формообразующим элементам.

Выполнение объединения формообразующих элементов

Эта процедура используется для изменения логической операции, выполняемой
формообразующим элементом. Все объекты при создании могут быть объединены.
При создании группы из формообразующих элементов из них формируется объем,
содержащий оба объекта.

Выберите композиционную группу, содержащую формообразующий
элемент, который необходимо изменить.

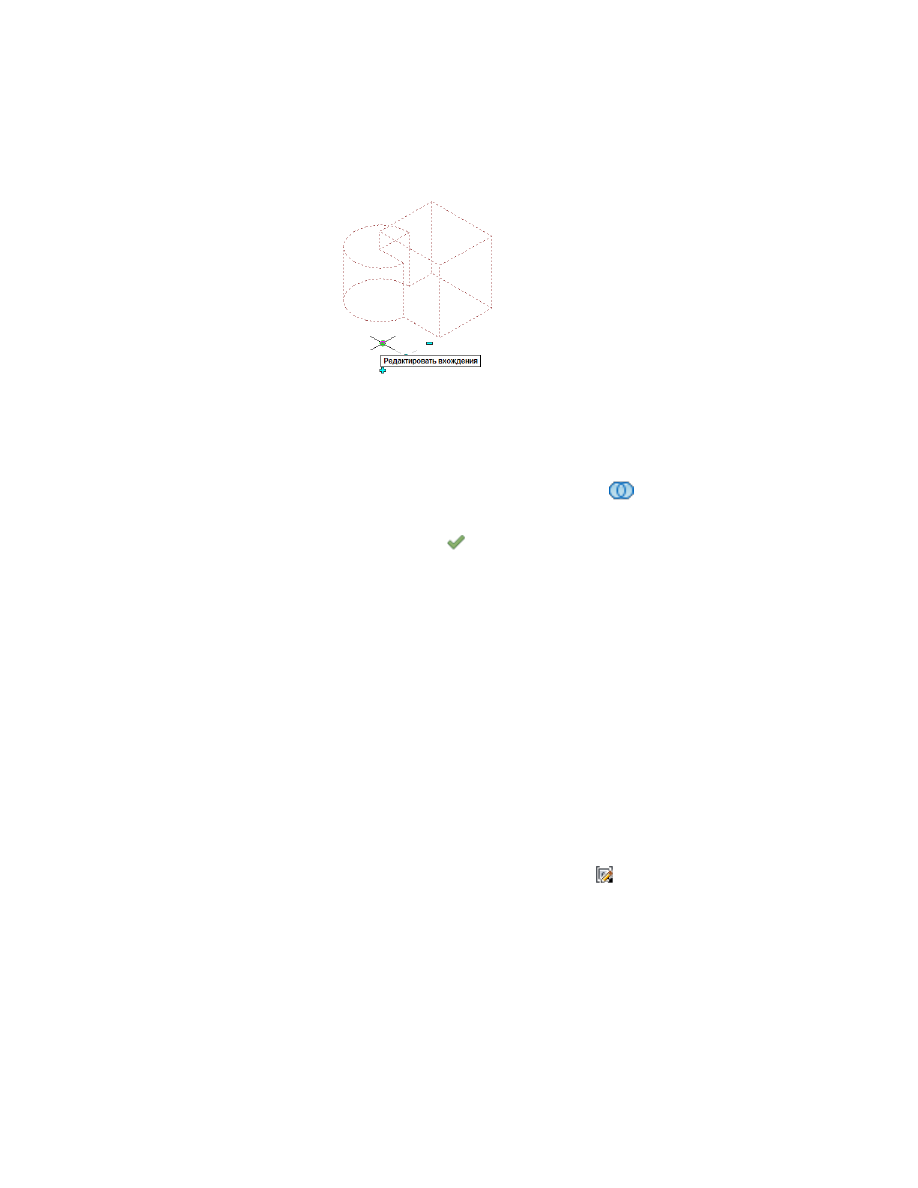

Выберите ручку "Редактирование вхождений".

Возможные альтернативные действия: щелкните на вкладке
"Композиционная группа"

➤

панели

"Редактирование"

➤

"Редактировать по месту"

Использование инструментов формообразования при создании композиционных групп | 1155

Выберите формообразующий элемент, который требуется сделать
положительным.

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Редактирование"

➤

раскрывающийся список "Операции с

композиционными группами"

➤

"Объединение"

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Правка"

➤

"Готово"

Это приведет к сохранению всех изменений, сделанных в
формообразующем элементе, и к завершению сеанса контекстного
редактирования.

Выполнение вычитания формообразующего элемента

Эта процедура используется для изменения логической операции, выполняемой с
формообразующим элементом. Когда с формообразующим элементом в группе
выполняется действие вычитания, производится вычитание объема этого
формообразующего элемента там, где он перекрывает другой объект.

Выберите композиционную группу, содержащую формообразующий
элемент, который необходимо изменить.

Выберите ручку "Редактирование вхождений".

Возможные альтернативные действия: щелкните на вкладке
"Композиционная группа"

➤

панели

"Редактирование"

➤

"Редактировать по месту"

1156 | Глава 15 Создание концептуальных моделей

Выберите формообразующий элемент, подлежащий вычитанию.

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Редактирование"

➤

раскрывающийся список "Операции с

композиционными группами"

➤

"Вычитание"

На палитре свойств раскройте вкладку "Основные" и вкладку "Общие".

Для позиции "Операция" выберите "Вычесть".

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Правка"

➤

"Готово"

Выполнение пересечения формообразующих элементов

Эта процедура используется для создания новой формы посредством пересечения
двух формообразующих элементов.

Выберите композиционную группу, содержащую формообразующий
элемент, который необходимо изменить.

Выберите ручку "Редактирование вхождений".

Возможные альтернативные действия: щелкните на вкладке
"Композиционная группа"

➤

панели

"Редактирование"

➤

"Редактировать по месту"

Использование инструментов формообразования при создании композиционных групп | 1157

Выберите формообразующий элемент, подлежащий пересечению.

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Редактирование"

➤

раскрывающийся список "Операции с

композиционными группами"

➤

"Пересечение"

На палитре свойств раскройте вкладку "Основные" и вкладку "Общие".

Для позиции "Операция" выберите "Пересечь".

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Правка"

➤

"Готово"

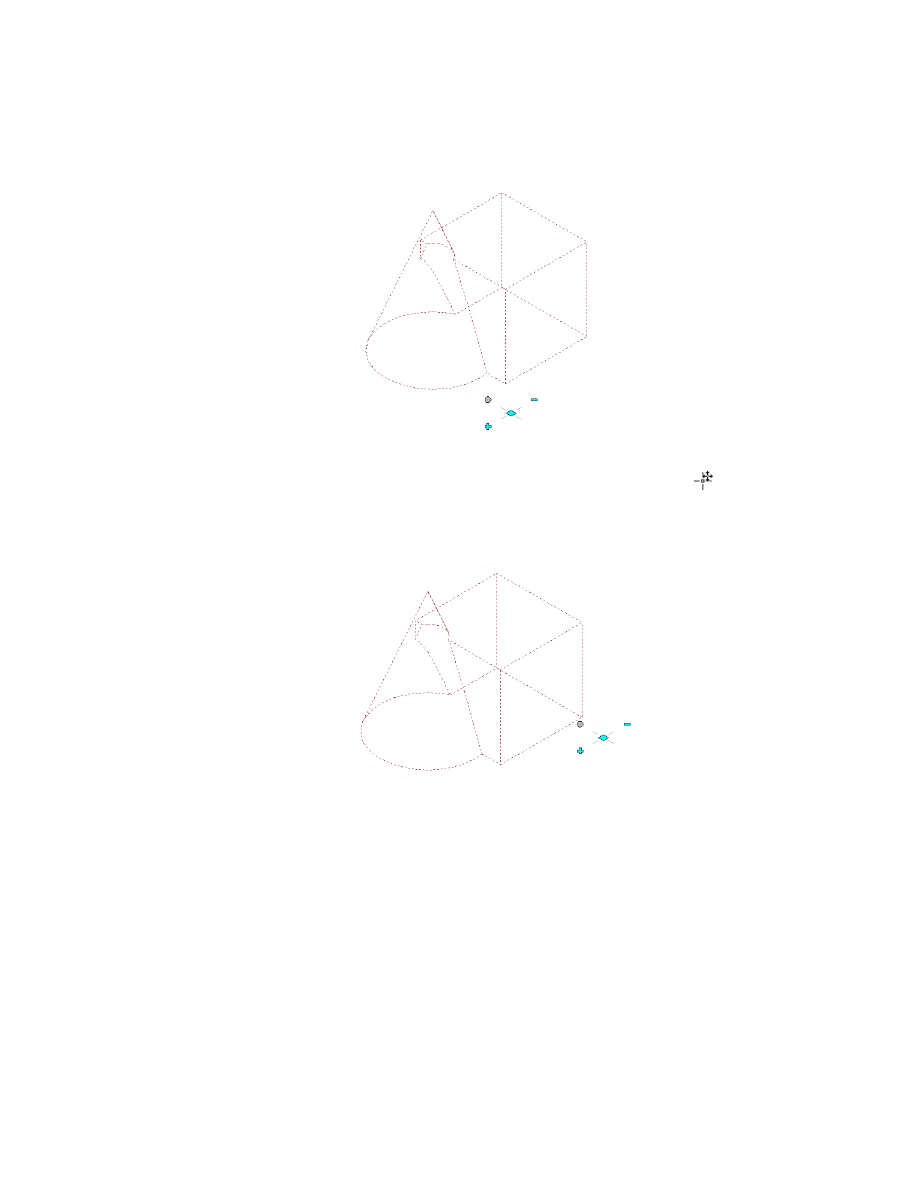

Создание вложенной композиционной группы

Эта процедура используется для присоединения одной композиционной группы к
другой. Результатом этой операции является вложение текущей композиционной
группы в выбранную пользователем композиционную группу.

Возможно, использование Обозревателя моделей облегчит операцию вложения
композиционных групп. Более подробную информацию см. в разделе

Перемещение

формообразующего элемента или группы из одной композиционной группы в другую

на стр. 1187.

Выберите композиционную группу, которую необходимо вложить в
другую композиционную группу.

На палитре свойств раскройте вкладку "Основные" и вкладку "Общие".

1158 | Глава 15 Создание концептуальных моделей

Для позиции "Присоединен к..." выберите композиционную группу, в
которую необходимо вложить текущую композиционную группу.

Для позиции "Операция" задайте "Добавить", "Вычесть" или "Пересечь".

Эта опция определяет, каким образом композиционная группа будет
вложена в выбранную пользователем композиционную группу.

Удаление из одной композиционной группы другой,
вложенной в нее, композиционной группы

Эта процедура используется для удаления одной композиционной группы из другой
группы, в которую она была вложена. Удаляемая композиционная группа остается
на чертеже.

Выберите композиционную группу, которую необходимо удалить.

На палитре свойств раскройте вкладку "Основные" и вкладку "Общие".

Для позиции "Группа" выберите "Отсутствует".

Для отключения ручек щелкните правой кнопкой и выберите "Отменить
все".

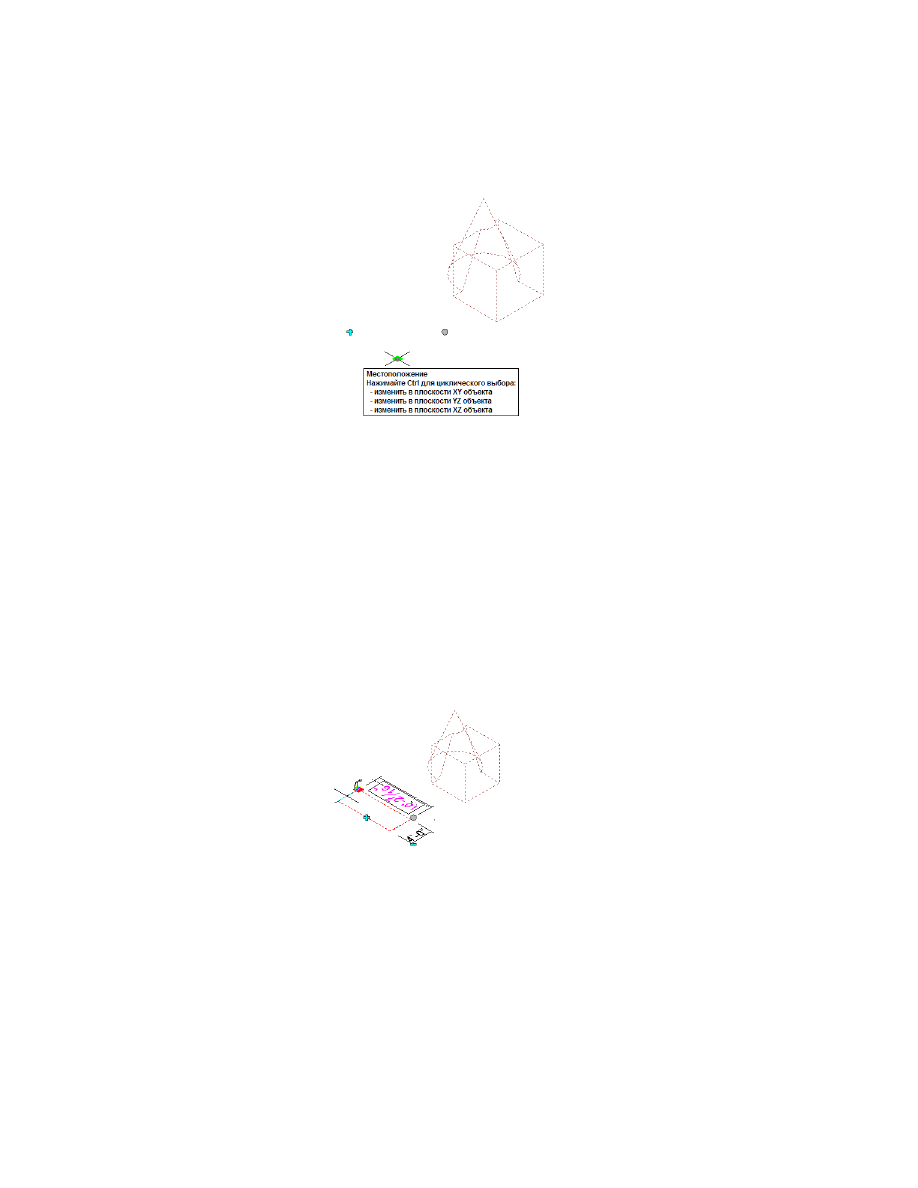

Изменение местоположения композиционной группы с
помощью ручек

Эта процедура используется для изменения местоположения композиционной
группы с помощью ручки положения. На виде "Модель" ручка положения имеет три
режима редактирования: "Редактировать объект в плоскости XY", "Редактировать
объект в плоскости YZ" и "Редактировать объект в плоскости ZX". Режимом
редактирования по умолчанию является редактирование в плоскости

. На виде

"План" функция ручки положения ограничена перемещением в одной плоскости.

Если присоединенные к композиционной группе формообразующие элементы
заякорены, они перемещаются при перемещении ручки положения пользователем.
Если якорь объектов был освобожден, то при перемещении ручки положения будет
перемещаться только маркер композиционной группы. Более подробную
информацию см. в разделе

Работа с якорями композиционной группы

на стр. 1161.

Изменить местоположение композиционной группы можно также с помощью
палитры свойств.

Выберите композиционную группу, которую необходимо изменить.

Выберите ручку положения.

Использование инструментов формообразования при создании композиционных групп | 1159

Переместите композиционную группу в нужное местоположение и
щелкните или введите какое-либо значение и нажмите

ENTER

Если при выполнении редактирования в каком-либо режиме
необходимо ввести определенное значение для второго направления
(например, для направления

при редактировании в плоскости

нажмите

TAB

для перехода ко второму направлению.

Кроме того, можно заблокировать перемещение композиционной
группы в конкретном направлении. Если для какого-либо направления
в текущем режиме редактирования ввести какое-либо значение и нажать

TAB

, возможность перемещения композиционной группы будет

ограничена вторым направлением. Например, при редактировании в
плоскости

можно ввести значение для размера

и нажать

TAB

. Размер

блокируется с этим значением, а возможность перемещения

композиционной группы ограничивается направлением

Для отключения ручек щелкните правой кнопкой и выберите "Отменить
все".

1160 | Глава 15 Создание концептуальных моделей

Работа с якорями композиционной группы

Эти процедуры используют для освобождения якорей присоединенных к
композиционной группе объектов или для прикрепления элементов якорем к
композиционной группе.

Открепление якорей объекта от композиционной группы

Выберите композиционную группу с прикрепленными к ней якорем
объектами.

Щелкните на вкладке "Композиционная группа"

➤

панели

"Редактирование"

➤

"Освободить якорь"

Все якоря освобождаются, и отображается маркер композиционной
группы. Включается отображение присоединенных элементов.

Прикрепление объектов якорем к композиционной группе

Выберите композиционную группу или маркер композиционной
группы, которая не имеет прикрепленных к ней якорем объектов.

Композиционная группа должна содержать присоединенные к ней
формообразующие элементы, чтобы их можно было прикрепить к этой
группе якорем.

Щелкните правой кнопкой и выберите "Установить якорь для
присоединенных объектов".

Все объекты присоединяются якорем к композиционной группе, а
маркер композиционной группы более не отображается. Отображение
присоединенных элементов отключается.

Использование инструментов формообразования при создании композиционных групп | 1161

Работа с композиционными группами

Эти процедуры используются для помещения в чертеж вхождения объекта
композиционной группы или для изменения расположения точки вставки
композиционной группы.

В целях моделирования композиционную группу можно поместить на чертеж
несколько раз. Использование вхождения объекта облегчает процесс моделирования.

Путем выбора нового положения и нового поворота можно настраивать точку
вставки композиционной группы.

Размещение вхождения объекта композиционной группы

Выберите композиционную группу.

Щелкните на вкладке "Композиционная группа"

➤

панели

"Редактирование"

➤

"Поместить ссылку"

Переместите курсор в нужное для вхождения объекта местоположение
и нажмите один раз кнопку мыши, чтобы поместить ссылку в чертеж.

Задайте угол поворота и нажмите

ENTER

Вхождение объекта выбранной композиционной группы размещается
на чертеже так, как было задано. Вхождение объекта отличается от
композиционной группы своим маркером местоположения.

Изменение местоположения точки вставки композиционной группы.

Выберите композиционную группу.

1162 | Глава 15 Создание концептуальных моделей

Щелкните на вкладке "Композиционная группа"

➤

панели

"Редактирование"

➤

"Изменить положение точки вставки"

Задайте новую точку вставки.

Введите угол поворота и нажмите

ENTER

или, чтобы задать угол

поворота, переместите курсор и щелкните.

Если у композиционной группы имеется связанное с ней вхождение
объекта, то изменение местоположения точки вставки композиционной
группы влияет на угол поворота вхождения объекта.

Использование инструментов формообразования при создании композиционных групп | 1163

Отображение секущей плоскости композиционной группы

Данная процедура используется для того, чтобы задать свойства одной или нескольких
секущих плоскостей для композиционной группы. Графические свойства плоскости
сечения применяются только в таких экранных представлениях как "План", которые
используются для отображения чертежа в виде сверху (в плане).

Дважды щелкните на композиционной группе, которую необходимо
изменить.

Перейдите на вкладку "Отображение" палитры свойств.

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

композиционным группам чертежа, выберите "Стандартный параметр
чертежа".

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

и указать в области рисования две точки, определяющие новый

размер).

Кроме того, из контекстного меню композиционной группы можно обратиться к
этим же параметрам секущей плоскости, чтобы изменить их, следующим образом

Выберите композиционную группу, щелкните правой кнопкой и
выберите пункт "Изменить экранное представление".

В диалоговом окне "Изображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление будет выделено.

При необходимости щелкните

1164 | Глава 15 Создание концептуальных моделей

Дважды нажмите "ОК".

Присоединение к композиционной группе гиперссылок,
примечаний и файлов

Эта процедура используется для прикрепления к композиционной группе
гиперссылок, примечаний и файлов. Можно редактировать гиперссылки и
примечания, а также редактировать или отсоединять файлы ссылок от
композиционных групп.

Нажмите дважды на композиционную группу, к которой необходимо
присоединить информацию.

На палитре свойств выберите вкладку "Расширенные данные".

Чтобы добавить гиперссылку, нажмите на настройке гиперссылки и
укажите ссылку.

Чтобы добавить примечание

, нажмите на опцию "Примечания",

введите текст и нажмите "OK".

Для прикрепления, удаления или редактирования справочного файла

нажмите на

рядом со справочными документами, а затем действуйте

в соответствии с одним из вариантов, приведенных ниже.

то...

Если требуется…

щелкните

, выберите файл и

нажмите "Открыть".

присоединить файл ссылок,

введите текст в поле "Описание".

отредактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла, затем нажмите

отсоединить файл ссылок,

Дважды нажмите "ОК".

Использование инструментов формообразования при создании композиционных групп | 1165

Создание инструмента композиционной группы

Эта процедура используется для создания инструмента композиционной группы и
добавления его на инструментальную палитру. Если размещаются несколько
композиционных групп с одинаковыми свойствами, может понадобиться создание
пользовательских инструментов композиционной группы.

Откройте инструментальную палитру, на которой необходимо создать
инструмент.

Создайте инструмент:

то...

Если требуется...

щелкните правой кнопкой на инстру-
менте и выберите "Копировать".

копировать инструмент в текущей
инструментальной палитре,

щелкните правой кнопкой и выбери-
те "Вставить".

нажать правую кнопку на инструмен-
те и выбрать "Копировать". Открыть
другую палитру и нажать "Вставить".

скопировать инструмент из другой
инструментальной палитры,

щелкните на вкладке "Главная"

➤

па-

нели "Создание"

➤

раскрывающем-

копировать инструмент из каталога
инструментов,

ся списке "Инструменты"

➤

"Библио-

тека компонентов"

.и выберите

инструмент для копирования. Уста-
новите курсор на ручке i-drop и пе-
ретащите инструмент на инструмен-
тальную палитру.

Щелкните правой кнопкой на новом инструменте, а затем выберите
"Свойства".

Введите имя инструмента.

Щелкните в поле "Описание", введите текст описания инструмента и
нажмите "ОК".

Чтобы добавить к инструменту ключевые слова, нажмите
"Дополнительная информация".

Введите ключевые слова и дважды нажмите "ОК".

1166 | Глава 15 Создание концептуальных моделей

Использование материалов для формообразующих
элементов и композиционных групп

Использование материалов облегчает определение способа отображения объектов.
Пользователь задает для чертежа или шаблона чертежа отображение материала,
например кирпича или стекла, только один раз, а затем назначает его компоненту
или стилю объекта. Например, можно задать материал "Стекло" и назначить его
любому количеству окон, стеклянных дверных вставок или стен помещений.

Использование обычного набора материалов обеспечивает централизованное
управление отображением объектов чертежа или объектов всего проекта в целом.
Когда конкретные черты материала изменяются, пользователь изменяет их только
один раз в определении материала, и вслед за этим происходит обновление всех
объектов.

Более подробную информацию см. в разделе

Материалы

на стр. 947.

Использование различных материалов в визуализированном изображении здания

Стандартные материалы

AutoCAD Architecture предоставляет стандартные материалы для целей обычного
проектирования. Можно использовать эти стандартные материалы, а может изменять
их в соответствии с конкретными задачами проекта. Возможно также создание
пользовательских материалов.

Штриховка поверхности

Штриховка поверхности может быть показана и на модели, и на виде разрез/фасад.
Размещением и ориентацией штрихов можно управлять и задавать их отдельно для
каждой грани объекта.

Использование материалов для формообразующих элементов и композиционных групп | 1167

AutoCAD Architecture 2011. Руководство пользователя (глава 11-16) - часть 10
