AutoCAD Architecture 2011. Руководство пользователя (глава 11-16)

Более подробную информацию о штриховке поверхности см. в разделе

на стр. 967.

Экранные компоненты и материалы формообразующего
элемента и композиционной группы

Формообразующий элемент и композиционная группа состоят из некоторого
количества экранных компонентов, которые могут быть определены посредством
материалов.

Рабочий процесс

Пользователь назначает один материал каждому экранному компоненту
формообразующего элемента или композиционной группы. Например, назначается
материал темное дерево телу формообразующего элемента и светлый коричневый
материал штриховке формообразующего элемента. При назначении материала
композиционной группе графические свойства присоединенных к ней
формообразующих элементов переопределяются с назначением им параметров
данной композиционной группы.

Если требуется использовать графические свойства данного формообразующего
элемента, а не свойства отображения материала, можно в графических свойствах
данного формообразующего элемента заблокировать назначение материалов.

Экранные представления

Графические свойства объекта задаются отдельно для каждого экранного
представления. Формообразующие элементы и композиционные группы имеют
экранные представления для видов "План", "Модель", "Отраженный" и "Эскиз". Можно
создавать новые экранные представления для формообразующих элементов и
композиционных групп путем копирования существующего представления.
Например, можно создать новое экранное представление "План 1:25" для
формирования вида сверху, адаптированного для отображения в масштабе 1:25. Это
новое экранное представление имеет те же экранные компоненты, как и то, с которого
оно было скопировано. Скопированные компоненты будут определяться теми же
компонентами материалов, что и первоначальные компоненты.

Назначение компонентов материалов

Определения материалов состоят из экранных компонентов, соответствующих типам
компонентов объектов. Например, компонент материала "Линия" используется для
всех рабочих линий на виде "План". Компонент "Штрихование поверхности"

1168 | Глава 15 Создание концептуальных моделей

какого-либо материала используется для штриховки всех поверхностей объекта на
3D виде модели и на фасаде.

Полный список компонентов материалов с их описаниями см. в

Компоненты

материалов и графические свойства

на стр. 961.

В таблице ниже приведены компоненты формообразующих элементов и
определяющие их компоненты материалов.

Компонент материала

Компонент формообразующего эле-
мента

План, план с подробностями, план без по-
дробностей, план представления, план на
экране

Штрихование плана

Штрихование

Нет материалов

Секущая плоскость (отметка)

Модель

3D тело

Объект

Нет материалов

Ограничивающая рамка

Отраженный, отраженный на экране, эскиз

Линии плана

Объект

Нет материалов

Ограничивающая рамка

Штрихование плана

Штрихование

В таблице ниже приведены компоненты композиционной группы и определяющие
их компоненты материала.

Компонент материала

Компонент композиционной группы

План с подробностями, план без подробно-
стей

Нет материалов

Маркер

Нет материалов

Секущая плоскость

Использование материалов для формообразующих элементов и композиционных групп | 1169

Компонент материала

Компонент композиционной группы

Нет материалов

Штрихование

План, план представления, план на экране

Линии плана

Объект

Нет материалов

Маркер

Модель

3D тело

Объект

Нет материалов

Маркер

Отраженный, отраженный на экране

Линии плана

Объект

Нет материалов

Маркер

Общие сведения о процессе: создание и применение
материала к формообразующему элементу или
композиционной группе

Создавая материал, можно применить его ко всем типам объектов, поддерживающих
материалы. Например, материал бетон можно использовать для стены и для несущего
элемента. Формообразующие элементы и композиционные группы часто
используются для колонн, лифтовых шахт и дымовых труб. Если необходимо создать
материал только для формообразующих элементов или композиционных групп,
следует дать ему соответствующее имя. Если материалам присвоены определенные
имена, например "Формообразующий элемент - Бетонная колонна" или
"Композиционная группа - Кабельная шахта", можно упростить структуру
определений материалов.

Создайте новое определение материала или отредактируйте существующее
определение.

Более подробную информацию см. в разделе

Создание и редактирование

определений материалов

на стр. 983.

1170 | Глава 15 Создание концептуальных моделей

В этом определении задайте параметры, описывающие представление
материалов в формообразующих элементах и композиционных группах.

то...

Если требуется...

включите компонент "Штрихование по-
верхности" и задайте его графические

показать штриховку поверхности формо-
образующего элемента или композици-
онной группы на 3D моделях,

свойства. Более подробную информацию
см. в разделах

Определение слоя, цвета

и типа линии определения материала

на

стр. 984 и

Задание узора штриховки по-

верхности определения материала

на

стр. 987.

включите компонент "Штрихование
разреза" и задайте его графические

показать штриховку разреза формооб-
разующего элемента или композицион-

свойства. Более подробную информацию

ной группы в 2D разрезе, 3D разрезе или
псевдоразрезе,

см. в разделах

Определение слоя, цвета

и типа линии определения материала

на

стр. 984 и

Задание образцов штриховки

для плана и разреза в определении ма-
териала

на стр. 985.

включите компоненты "Граница разреза"
и "Отсеченная часть" и задайте их графи-

отобразить границу разреза и отсечен-
ную часть формообразующего элемента

ческие свойства. Более подробную ин-

или композиционной группы в псевдо-
разрезе,

формацию см. в разделе

Определение

слоя, цвета и типа линии определения
материала

на стр. 984.

выберите материалы для визуализиро-
вания. Более подробную информацию

добавить специальные материалы для
визуализирования формообразующих

см. в разделе

Присвоение материалов

для визуализации

на стр. 990.

элементов или композиционных групп
в псевдоразрезах,

задайте этот параметр в определении
материала. Более подробную информа-

исключить компоненты формообразую-
щего элемента или композиционной

цию см. в разделе

Исключение опреде-

группы при штриховке внешнего конту-
ра 2D разреза"

ления материала из внешнего контура
2D разреза

на стр. 993.

Активизируйте назначенные материалы в конкретных экранных представлениях
и затем назначьте материалы формообразующим элементам и композиционным
группам данной модели здания.

Использование материалов для формообразующих элементов и композиционных групп | 1171

Более подробную информацию о назначении материалов формообразующим
элементам см. в разделе

Назначение материалов формообразующему элементу

на стр. 1131.

Сведения о назначении материалов композиционным группам см. в

Назначение

материалов композиционной группе

на стр. 1151.

Использование Обозревателя моделей при создании
концептуальных моделей

Обозреватель моделей - это окно, в котором пользователь создает, осуществляет
просмотр и манипулирует формообразующими элементами и композиционными
группами. С помощью Обозревателя моделей можно создать концептуальную модель
в целом. Главное окно похоже на вид в режиме 3D-орбита. В Обозревателе моделей
можно присоединять объекты и формообразующие элементы к композиционным
группам и выполнять их просмотр. Можно одновременно просматривать
концептуальную и иерархическую структуру композиционных групп и
формообразующих элементов, составляющих модель.

Обозреватель моделей разделен на три области: на панели слева древовидная
структура, справа - графическая область, а в верхней части строка меню и панель
инструментов.

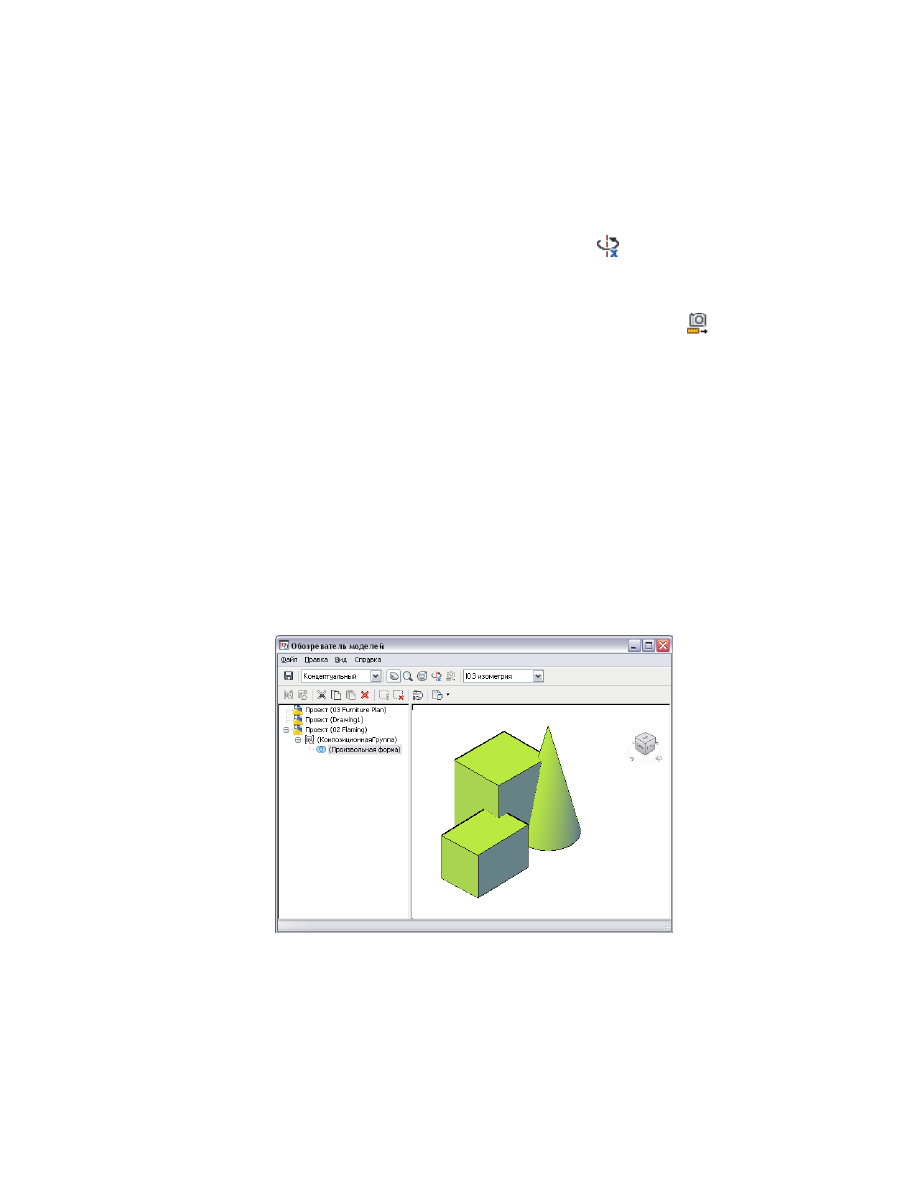

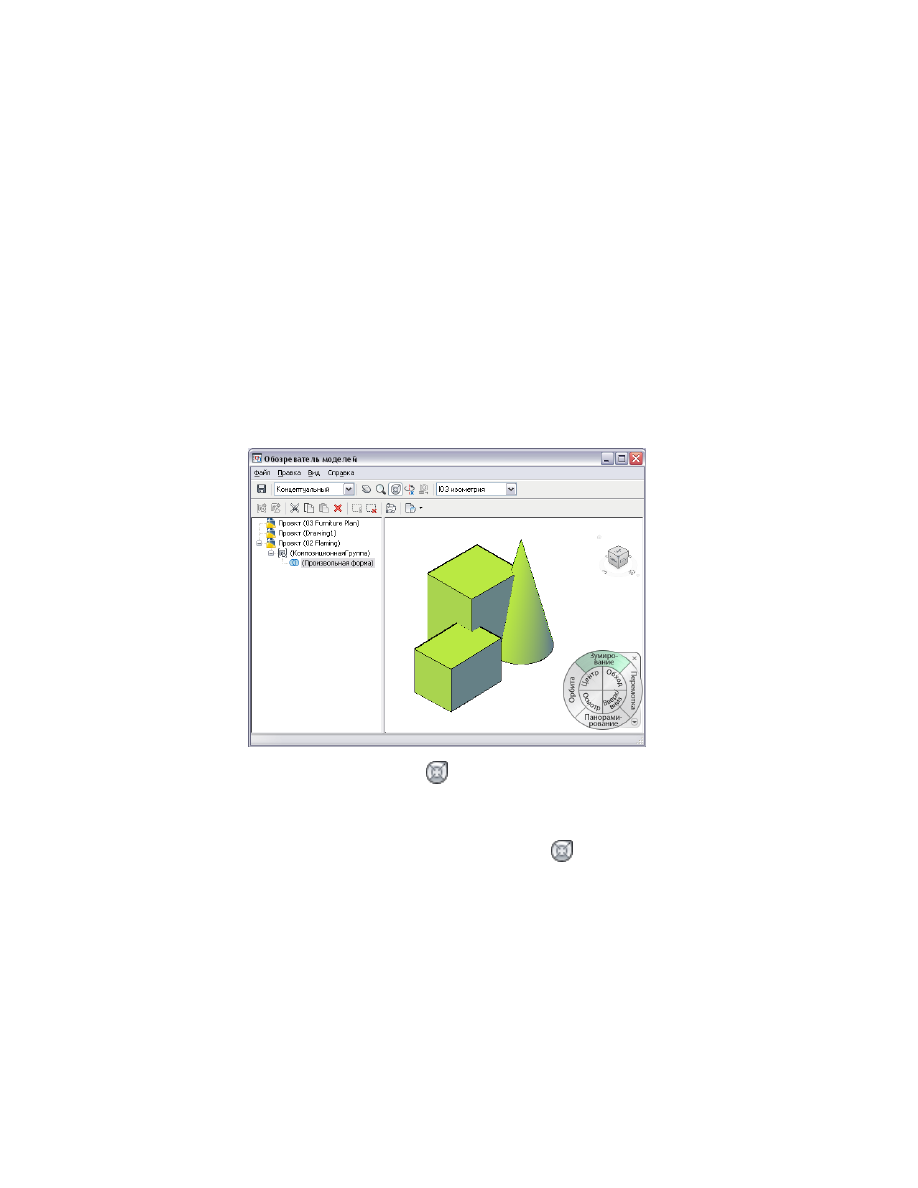

Просмотр композиционной группы в Обозревателе моделей

1172 | Глава 15 Создание концептуальных моделей

Левая панель Обозревателя моделей

В древовидной структуре показаны как проекты все открытые чертежи. Под чертежом
древовидной структуры отображаются все соответствующие ему композиционные
группы. Если развернуть какую-либо композиционную группу, отобразятся
присоединенные к ней формообразующие элементы. Рядом с каждым
формообразующим элементом в композиционной группе отображается одна из
приведенных ниже пиктограмм, демонстрируя, какая логическая операция
используется для комбинирования формообразующих элементов.

Логическая операция

Значок

Если оба круга синего цвета, это означает
операцию объединения.

Если левая часть обоих кругов синего цвета,
это означает операцию вычитания.

Если область пресечения двух кругов сине-
го цвета, это означает операцию пересече-
ния.

В Обозревателе моделей операцию объединения используют для комбинирования
всего объема двух или более тел или двух или более областей в составной объект.
Операция вычитания удаляет общую область одного набора тел из другого набора.
С помощью пересечения удаляются неперекрывающиеся части, а из общего объема
создается составное тело.

Порядок расположения объектов и формообразующих элементов в древовидной
структуре определяет результат комбинирования формообразующих элементов в
группу. Формообразующие элементы внутри композиционной группы можно
перетаскивать для изменения порядка их комбинирования.

Также можно перетаскивать композиционные группы для вкладывания их в другие
композиционные группы. Например, при моделировании здания с несколькими
крыльями каждое крыло может представлять собой композиционную группу,
состоящую из некоторого количества формообразующих элементов. Эти группы
можно также добавлять в композиционную группу всего здания.

Правая панель Обозревателя моделей

Правая панель Обозревателя моделей содержит графическое изображение
формообразующих элементов или композиционных групп, выбранных пользователем
в левой панели.

Использование Обозревателя моделей при создании концептуальных моделей | 1173

Строка меню и панель инструментов Обозревателя моделей

Верхняя часть Обозревателя моделей содержит строку меню и панель инструментов,
посредством которой осуществляется доступ к командам меню. Если поместить
указатель на какую-либо пиктограмму панели инструментов, отобразится
всплывающая подсказка, содержащая пояснение к этой пиктограмме. Более
подробную информацию см. в разделе

Использование команд панели инструментов

в Обозревателе моделей

на стр. 1180.

Если посредством команд меню "Вид" отключить панели инструментов Обозревателя
моделей, то при следующем вызове этого окна панель древовидной структуры и
панель вспомогательного просмотра будут пустыми. Для восстановления нормального
отображения следует нажать на заголовок любого ниспадающего меню.

Отображение Обозревателя моделей

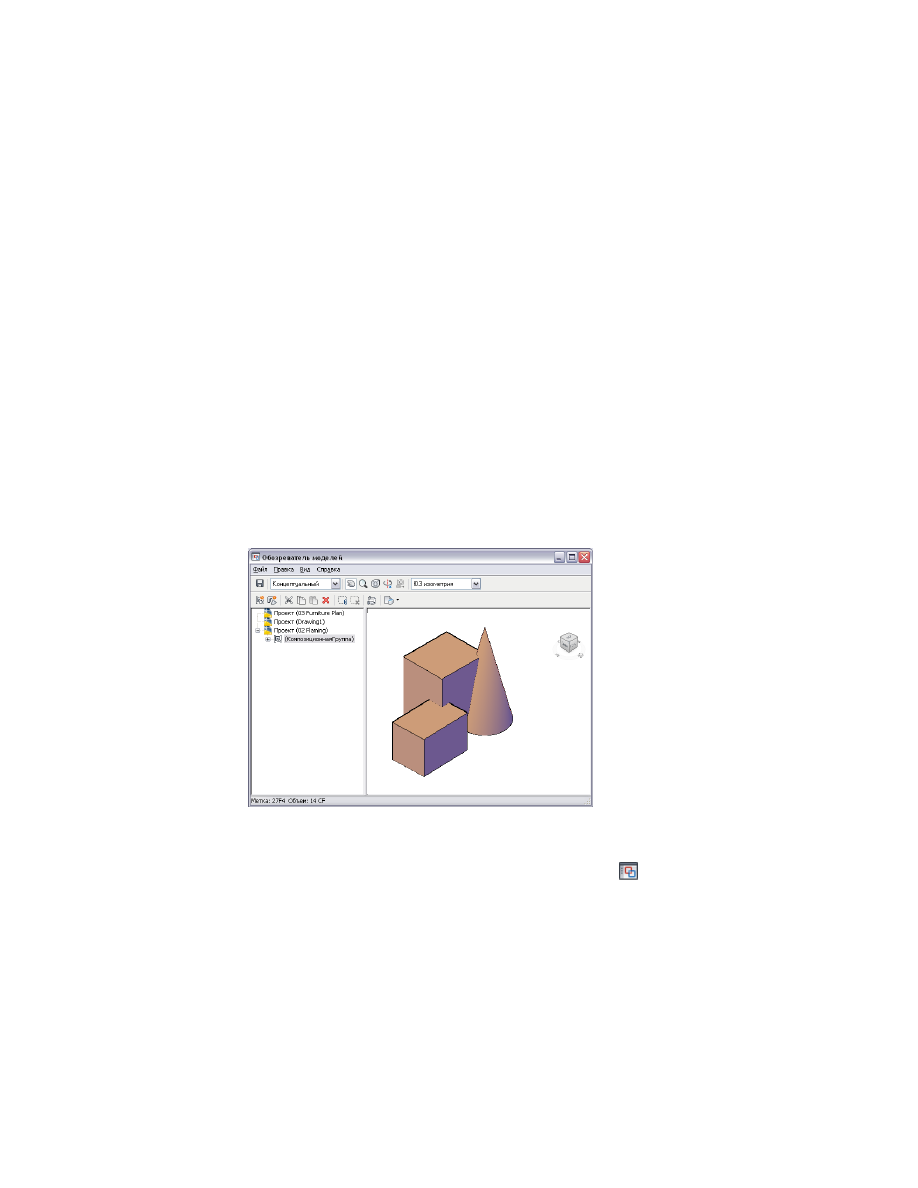

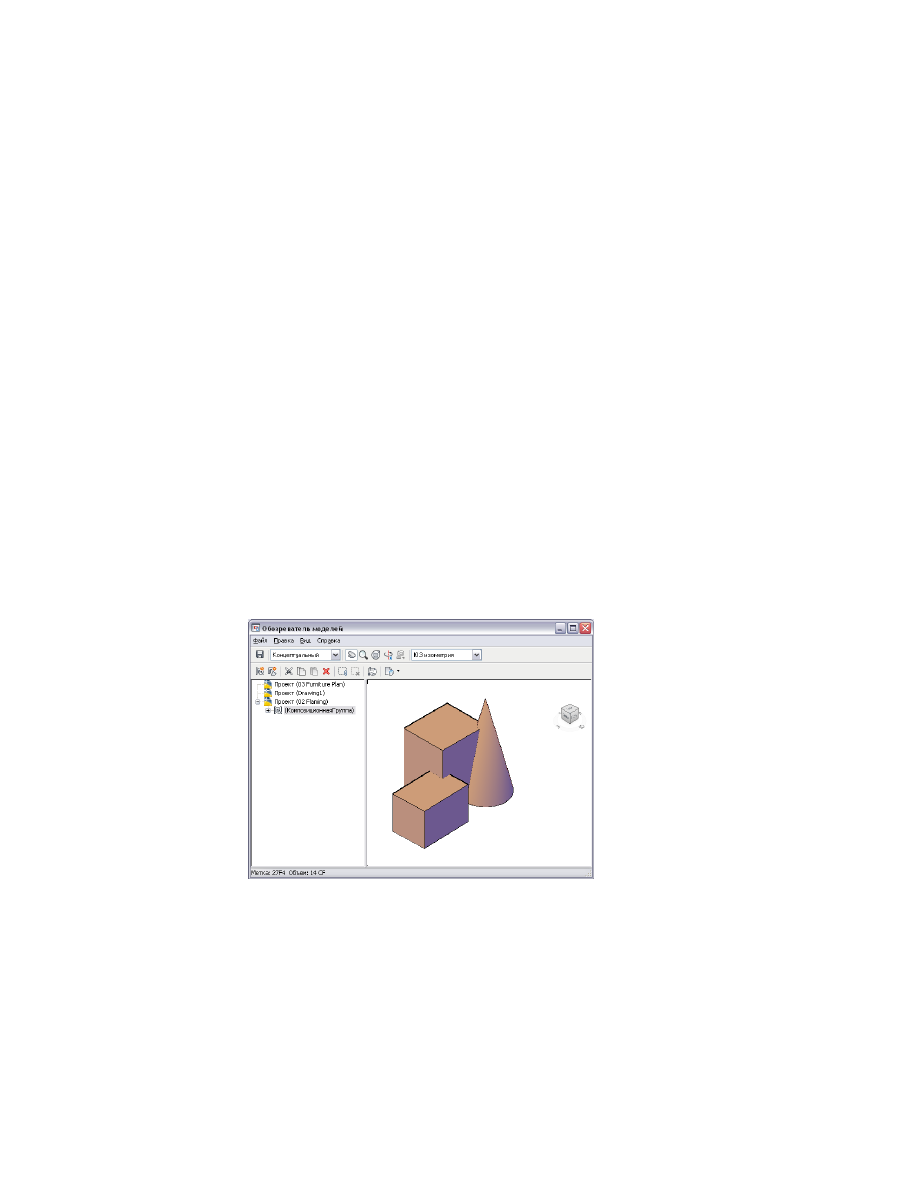

Эта процедура используется для открытия Обозревателя моделей В правой панели
окна отображаются любые композиционные группы текущего чертежа. Древовидная
структура левой панели окна содержит композиционные группы открытых чертежей.

Просмотр композиционной группы в Обозревателе моделей

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

1174 | Глава 15 Создание концептуальных моделей

Обозреватель моделей можно переместить, изменить его размер или
закрыть.

то...

Если требуется...

перетащите окно заголовка Обозре-
вателя моделей в нужное местопо-
ложение.

переместить Обозреватель моде-
лей,

поместив указатель на кромку Обо-
зревателя моделей перетащите ее,

изменить размер Обозревателя мо-
делей,

пока окно не достигнет нужного
размера.

нажмите на значок "Х" в правом
верхнем углу окна.

закрыть Обозреватель моделей,

Задание вида в Обозревателе моделей

Обозреватель моделей позволяет отображать композиционные группы при различных
направлениях взгляда, конфигурациях экранного представления и визуальных стилях.
Кроме того, можно задать параллельные проекции или виды в перспективе.

В расположенном вверху слева раскрывающемся списке выберите
визуальный стиль:

■

3D скрытый:

отображение объектов, в которых используется

представление "3D каркас", и скрытие линий, представляющих
задние грани.

■

3D каркас:

отображение объектов, в которых используются линии

и кривые для представления границ.

■

Концептуальный:

тонирование объектов и сглаживание кромок

между многоугольными гранями. При тонировании используется
переход от холодных цветов к теплым. Получаемый эффект менее
реалистичен, однако использование этого стиля позволяет лучше
отобразить детали модели.

■

Реалистичный:

тонирование объектов и сглаживание граней между

многогранными поверхностями. Отображаются материалы,
присоединенные к объектам.

Задание вида в Обозревателе моделей | 1175

Другой способ: в области образца для просмотра щелкните правой
кнопкой, выберите пункт "Визуальный стиль" и затем выберите нужный
стиль.

Нажмите

, чтобы выбрать конфигурацию экранного представления.

Конфигурации экранного представления являются группами экранных
представлений объекта, которые определяют видимость объектов и
способы их отображения в каждом виде. Более подробную информацию
см. в разделе

Конфигурации ЭП

на стр. 866.

В расположенном вверху справа раскрывающемся списке выберите
направление взгляда.

Другой способ: в области образца для просмотра щелкните правой
кнопкой, выберите пункт "Стандартные виды" и затем выберите
требуемое направление взгляда.

В области образца для просмотра выберите тип проекции
композиционных групп.

■

Чтобы выбрать параллельную проекцию, щелкните правой кнопкой
в области образца для просмотра и выберите
"Проекция"

➤

"Параллельная".

■

Чтобы выбрать перспективную проекцию, щелкните правой
кнопкой в области образца для просмотра и выберите
"Проекция"

➤

"Перспективная".

Навигация в пределах вида в Обозревателе моделей

В Обозревателе моделей пользователь располагает целым рядом вариантов
осуществления навигации внутри вида модели.

При необходимости используйте базовые инструменты навигации:

■

Для перемещения вида в области рисования нажмите
(панорамирование в реальном времени).
Другой способ: в области образца для просмотра щелкните правой
кнопкой и выберите пункт "Панорамирование".

Для увеличения и уменьшения области рисования нажмите
(зумирование в реальном времени).

Другой способ: в области образца для просмотра щелкните правой
кнопкой и выберите "Зумировать". Для доступа к дополнительным

1176 | Глава 15 Создание концептуальных моделей

параметрам зумирования щелкните правой кнопкой в области
рисования, выберите пункт "Подробнее" и выберите нужный параметр.

Для обхода модели по 3D орбите нажмите

(3D зависимая орбита).

Другой способ: в области образца для просмотра щелкните правой
кнопкой и выберите пункт "Орбита".

Для приближения к модели или удаления от нее нажмите
(расстояние до объекта).

Эта команда работает только в перспективной проекции.

Другой способ: щелкните правой кнопкой в области предварительного
просмотра и нажмите "Далее"

➤

"Расстояние до объекта".

Навигация в пределах вида с помощью видового куба

Видовой куб - это инструмент 3D навигации, отображаемый при включении системы
3D графики и позволяющий переключаться между стандартным и изометрическим
видами.

В Обозревателе моделей видовой куб отображен всегда. Видовой куб активируется
при наведении на него курсора. Имеется возможность переключиться в один из
прежде установленных видов, поворачивать текущий вид, а также изменять исходный
вид модели.

Навигация в пределах вида с помощью видового куба | 1177

Подробные сведения о видовом кубе см. в разделе "Видовой куб" справочной системы
AutoCAD.

Навигация в рамках вида с применением штурвалов

Штурвалы - это меню отслеживания, разделенные на различные секции, называемые
клиньями. Каждый клин штурвала представляет собой один инструмент навигации.
Пользователь может выполнять такие действия с видом модели, как
панорамирование, зумирование, а также использовать различные способы управления
текущим видом модели.

Применение штурвалов позволяет экономить время, поскольку многие обычные
инструменты навигации собраны в одном интерфейсе. Для каждого контекста, в
котором осуществляется просмотр модели, предусмотрен отдельный штурвал.

Нажмите кнопку

Другой способ: в области образца для просмотра выберите "Штурвал".

Чтобы закрыть штурвал, щелкните правой кнопкой и выберите пункт

"Закрыть штурвал" или снова нажмите

Подробные сведения см. в разделе "Штурвалы" справочной системы
AutoCAD.

1178 | Глава 15 Создание концептуальных моделей

Просмотр объектов невидимого слоя

Эта процедура используется, чтобы изменять параметры в Обозревателе моделей
для просмотра всех объектов, независимо от видимости слоя, которому принадлежат
эти объекты. Первоначально объекты замороженного или отключенного слоя не
отображаются.

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

В меню "Вид" Обозревателя моделей выберите "Показать все слои".

Отметка в меню рядом с позицией "Показать все слои" указывает на то, что все
объекты отображаются в Обозревателе моделей.

Сохранение процента зумирования объекта и его положения

Эта процедура используется при выборе объекта с помощью древовидной структуры
Обозревателя моделей. При этом сохраняется выраженное в процентах фокусное
расстояние и расположение объекта. Это облегчает проверку соотношения данного
объекта с остальным чертежом.

В Обозревателе моделей можно задать показ одного выбранного объекта с
максимально укрупненным отображением.

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

В меню "Вид" Обозревателя моделей выберите "Автозумирование по
границам".

Используя древовидную структуру, выберите объект просмотра.

В графической области Обозревателя моделей отображается только
выбранный объект, увеличенный до размеров окна.

Просмотр объектов невидимого слоя | 1179

Использование команд панели инструментов в
Обозревателе моделей

Перечисленные ниже команды панели инструментов позволяют работать в
Обозревателе моделей с формообразующими элементами и композиционными
группами:

Значок

Новая группа

: создание на чертеже новой композиционной

группы,

Новый элемент

: создание на чертеже нового формообразу-

ющего элемента,

Вырезать

: удаление выбранного в древовидной структуре

элемента и помещение его в буфер обмена,

Копировать

: копирование выбранного в древовидной

структуре элемента и помещение его в буфер обмена,

Вставить

: вставка находящегося в буфере обмена элемента

в выбранную позицию древовидной структуры,

Удалить элемент

: удаление элемента из древовидной

структуры и из чертежа,

Присоединить элементы

: присоединение существующих

формообразующих элементов или объектов к выбранной
композиционной группе. Выбор одного или нескольких
элементов или объектов чертежа. Эта опция доступна
только если композиционная группа выбрана в древовидной
структуре.

Отсоединить элементы

: отсоединение выбранных формо-

образующих элементов или объектов от композиционной
группы. Эта опция доступна только если композиционная
группа выбрана в древовидной структуре.

Свойства

: открытие диалогового окна "Свойства" для вы-

бранного формообразующего элемента, объекта или компо-
зиционной группы.

1180 | Глава 15 Создание концептуальных моделей

Значок

Конфигурация экранного представления

: изменяет конфи-

гурацию экранного представления объектов в Обозревателе
моделей. Конфигурация выбирается из списка.

Создание формообразующего элемента с помощью
Обозревателя моделей

Эта процедура используется для создания формообразующего элемента в
Обозревателе моделей. Более подробную информацию об определении формы и
размеров формообразующего элемента см. в разделе

Создание формообразующего

элемента

на стр. 1080.

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

В левой панели выберите уровень создания формообразующего
элемента.

Если выбрать имя чертежа, то новый формообразующий элемент будет
создаваться на следующем иерархическом уровне. Если выбрать имя
композиционной группы вместе с чертежом, то новый
формообразующий элемент прикрепляется к выбранной
композиционной группе.

В меню "Файл" в Обозревателе моделей выберите "Создать элемент"

или нажмите

В командной строке задайте форму.

Задайте точку вставки для данного формообразующего элемента.

В зависимости от заданной формы необходимо задать второй угол,
радиус или высоту.

Задайте угол поворота.

Нажмите

ENTER

Использование команд панели инструментов в Обозревателе моделей | 1181

Создание композиционной группы

Эта процедура используется для создания в Обозревателе моделей композиционной
группы.

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

В левой панели выберите уровень создания композиционной группы.

Если выбрать имя чертежа, то новая композиционная группа будет
создаваться на следующем иерархическом уровне. Если выбрать имя
композиционной группы вместе с чертежом, то новая композиционная
группа вкладывается в существующую композиционную группу.

В меню "Файл" в Обозревателе моделей выберите "Создать группу" или

нажмите

Задайте местоположение маркера формообразующего элемента.

Этот параметр не указывает на местоположение прикрепленных к этому
маркеру формообразующих элементов. Поэтому этот маркер можно
поместить в любое удобное место.

Задайте угол поворота.

Новая композиционная группа добавляется в древо проекта в Обозревателе моделей.

Прикрепление формообразующего элемента к
композиционной группе

Эта процедура используется для прикрепления существующих формообразующих
элементов к данной группе после создания этой группы.

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

В левой панели выберите композиционную группу, щелкните правой
кнопкой и выберите "Включить элементы в группу".

Выберите формообразующие элементы, подлежащие добавлению в
группу, и нажмите

ENTER

1182 | Глава 15 Создание концептуальных моделей

Прикрепление объектов к композиционной группе

Эта процедура используется для прикрепления объектов, например, дверей, стен и
навесных стен, к группе после ее создания.

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

Выберите объекты для добавления в группу и нажмите

ENTER

Изменение логической операции формообразующего
элемента на объединение

Эта процедура используется для того, чтобы изменить логическую операцию
формообразующего элемента на объединение. Формообразующие элементы при
создании могут быть объединены. После добавления формообразующего элемента
в композиционную группу можно изменить связанную с этим элементом логическую
операцию для достижения другого результата.

Использование команд панели инструментов в Обозревателе моделей | 1183

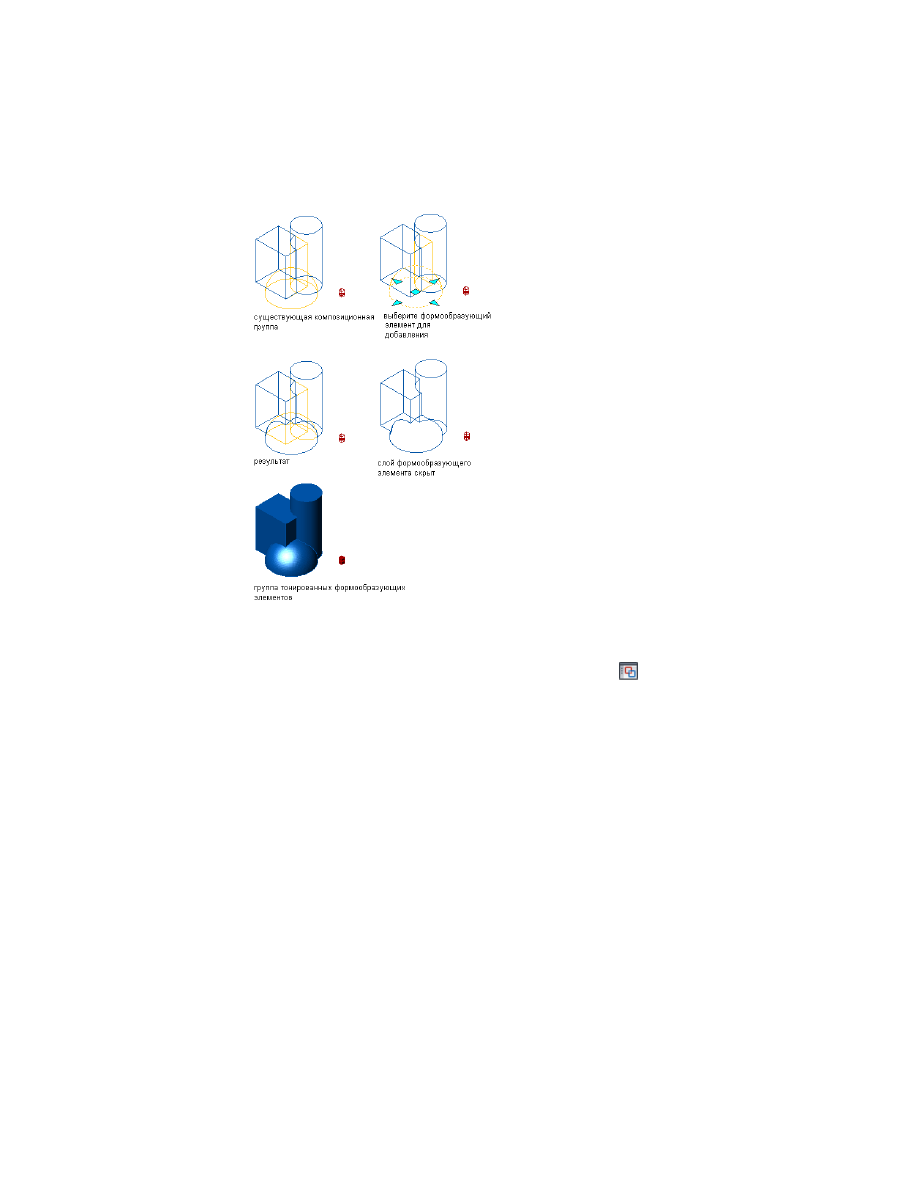

Добавление формообразующего элемента в композиционную группу

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

В левой панели выберите формообразующий элемент, щелкните правой
кнопкой и выберите "Операция"

➤

"Объединить".

В левой панели нажмите "Проект" для обновления дисплейного
представления.

Дисплейное представление изменится, указывая на новое свойство логической
операции, связанной с данным формообразующим элементом.

Изменение логической операции формообразующего
элемента на вычитание

Эта процедура используется для того, чтобы изменить логическую операцию
формообразующего элемента на вычитание. Формообразующие элементы при

1184 | Глава 15 Создание концептуальных моделей

создании могут быть объединены. После добавления формообразующего элемента
в композиционную группу можно изменить связанную с этим элементом логическую
операцию для достижения другого результата. Если к формообразующему элементу
применена операция вычитания, его форма удаляется из композиционной группы.

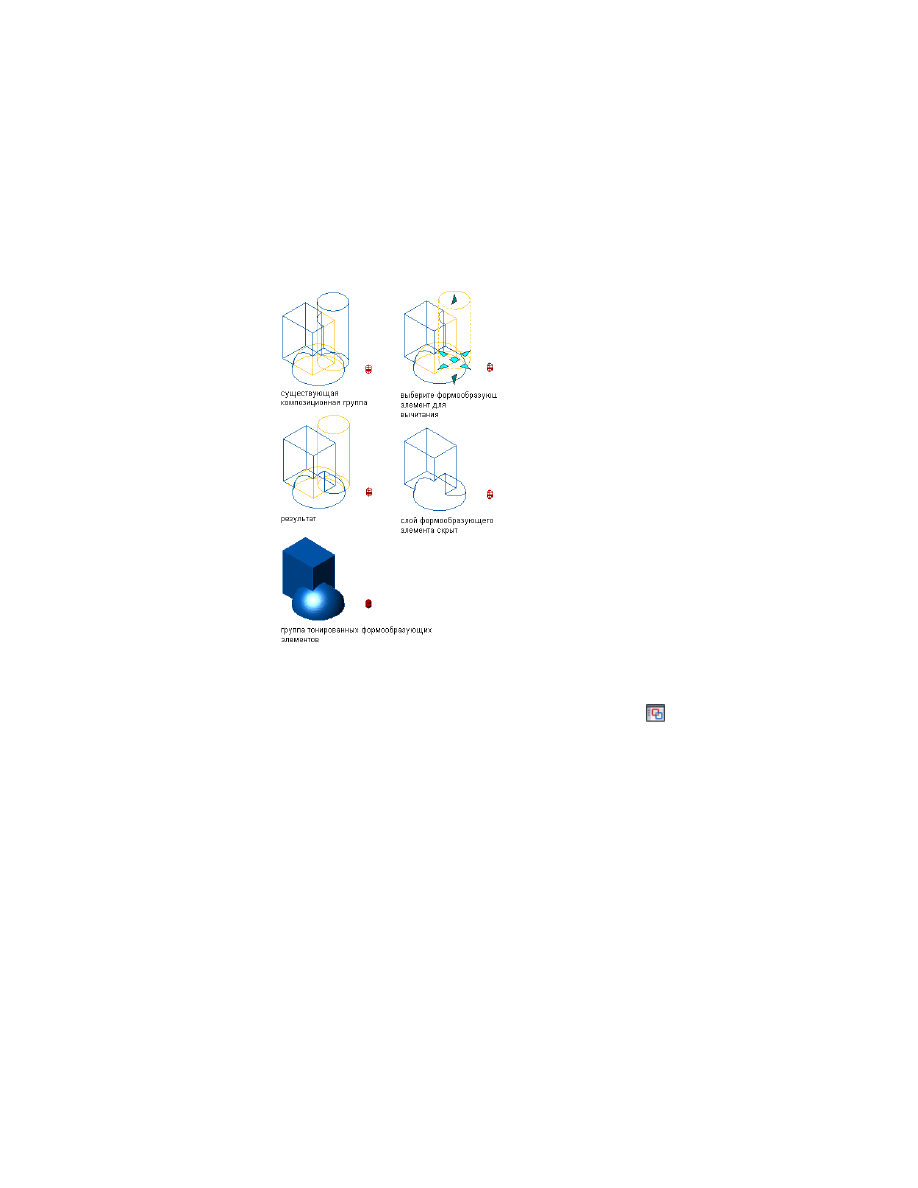

Вычитание формообразующего элемента из композиционной группы

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

В левой панели выберите формообразующий элемент, щелкните правой
кнопкой и выберите "Операция"

➤

"Вычесть".

В левой панели нажмите "Проект" для обновления дисплейного
представления.

Дисплейное представление изменится, указывая на новую логическую операцию
вычитания, связанную с данным формообразующим элементом.

Использование команд панели инструментов в Обозревателе моделей | 1185

Изменение логической операции формообразующего
элемента на пересечение

Эта процедура используется для того, чтобы изменить логическую операцию
формообразующего элемента на пересечение. Формообразующие элементы при
создании могут быть объединены. После добавления формообразующего элемента
в композиционную группу можно изменить связанную с этим элементом логическую
операцию для достижения другого результата. Операция пересечения приводит к
созданию формы, которая определяется перекрыванием там, где формообразующий
элемент пересекается с другим формообразующим элементом.

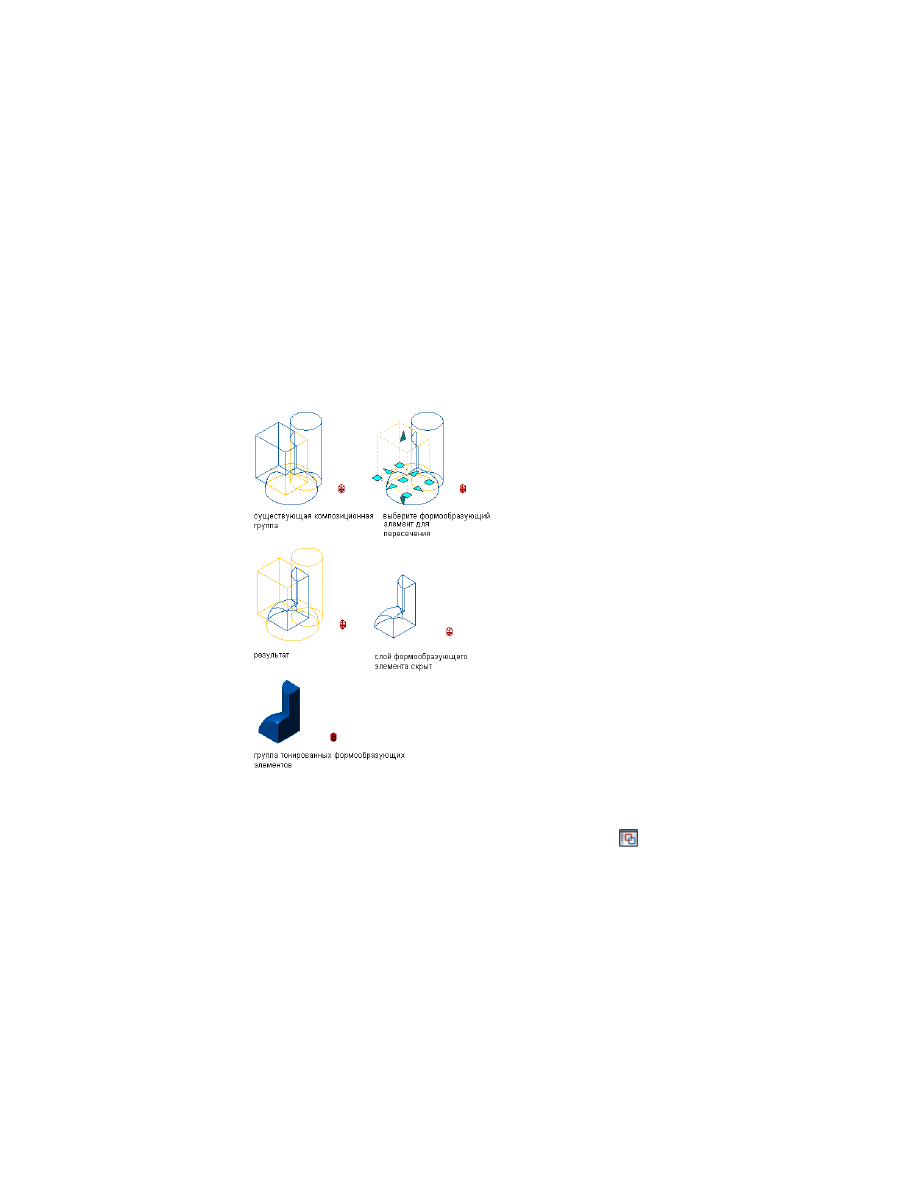

Создание композиционной группы пересечения из формообразующих элементов

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

В левой панели выберите формообразующий элемент, щелкните правой
кнопкой и выберите "Операция"

➤

"Пересечь".

В левой панели нажмите "Проект" для обновления отображения.

1186 | Глава 15 Создание концептуальных моделей

Отображение изменится, указывая на новую логическую операцию пересечения,
связанную с данным формообразующим элементом.

Установка порядка формообразующих элементов

Эта процедура используется для установки порядка формообразующих элементов.
Операция (объединения, вычитания, пересечения), связанная с каждым
формообразующим элементом композиционной группы, базируется на иерархии
формообразующих элементов, которую отражает древовидная структура проекта.
Формообразующие элементы внутри композиционных групп можно перетаскивать
в пределах древовидной структуры проекта. По умолчанию формообразующие
элементы перечисляются в левой панели в Обозревателе моделей в порядке их
создания в этом окне или в порядке их выбора для данной композиционной группы.

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

Выберите формообразующий элемент, который необходимо
переместить, и перетащите его в планируемое положение древовидной
структуры проекта.

Перемещение формообразующего элемента или группы
из одной композиционной группы в другую

Эта процедура используется для перемещения формообразующего элемента или
композиционной группы из одной композиционной группы в другую через
древовидную структуру проекта в Обозревателе моделей.

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

В левой панели окна выберите формообразующий элемент или
композиционную группу, которую необходимо переместить, и
перетащите этот элемент или группу в другую композиционную группу.

При перемещении одной композиционной группы в пределах другой,
первая группа называется вложенной композиционной группой.

Использование команд панели инструментов в Обозревателе моделей | 1187

Создание сечений на основе концептуальной модели

Сечение можно теоретически представить как уровень пола. Сечения дают
возможность преобразовывать 3D геометрические построения композиционной
группы в нечто, что может быть использовано для формирования отдельных массивов
пола здания. Сечения можно преобразовывать в границы помещений или в
полилинии, а затем - в стены.

Сечения и концептуальные модели

Подобно работе с композиционными группами, выбор сечений и манипулирование
ими выполняется посредством соответствующего маркера - маркера сечения. При
присоединении композиционных групп к маркеру сечения, этот маркер формирует
периметр здания, называемый сечением. Каждый раз при изменении композиционных
групп, присоединенных к маркеру сечения, это сечение обновляется.

При присоединении к сечению формообразующих элементов вместо композиционных
групп, свойственные этим формообразующим элементам логические аспекты
(объединение, вычитание и пересечение) не различаются на сечении. Чтобы эти
аспекты распознавались на сечении, следует присоединить композиционную группу.
Более подробную информацию об операциях объединения, вычитания и пересечения
см. в разделе

Создание композиционной группы

на стр. 1182.

От сечений к стенам

После создания сечений можно преобразовать сечения в границы помещений или
полилинии, а затем формировать из них стены. Создать стены непосредственно из
сечения невозможно. Сечение - это просто способ обозначить каждый уровень пола
данной композиционной группы.

Формирование сечения

Эта процедура используется для формирования сечения. Объект сечения обозначается
небольшим квадратиком с двумя перекрещивающимися линиями внутри. Как и
маркер композиционной группы, маркер сечения можно располагать на чертеже
там, где это удобно. Более подробную информацию о маркере композиционной
группы см. в разделе

Создание композиционной группы

на стр. 1182.

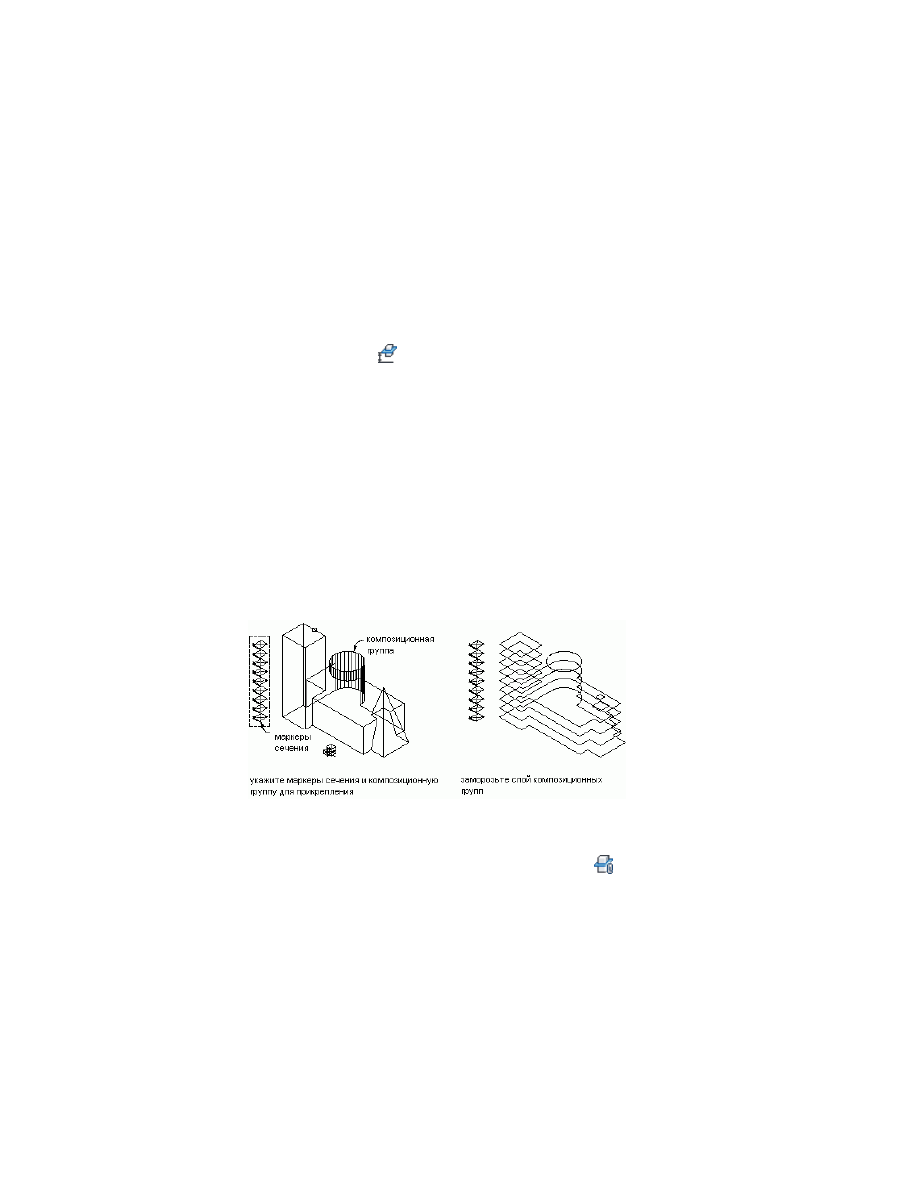

Можно создать несколько сечений с равными интервалами. Для каждого сечения
создается маркер сечения.

1188 | Глава 15 Создание концептуальных моделей

Формирование объектов сечения

Откройте нужную для работы инструментальную палитру и выберите
инструмент сечения.

Если нужно, осуществите прокрутку, чтобы отобразился необходимый
инструмент.

Задайте количество сечений, которые необходимо создать.

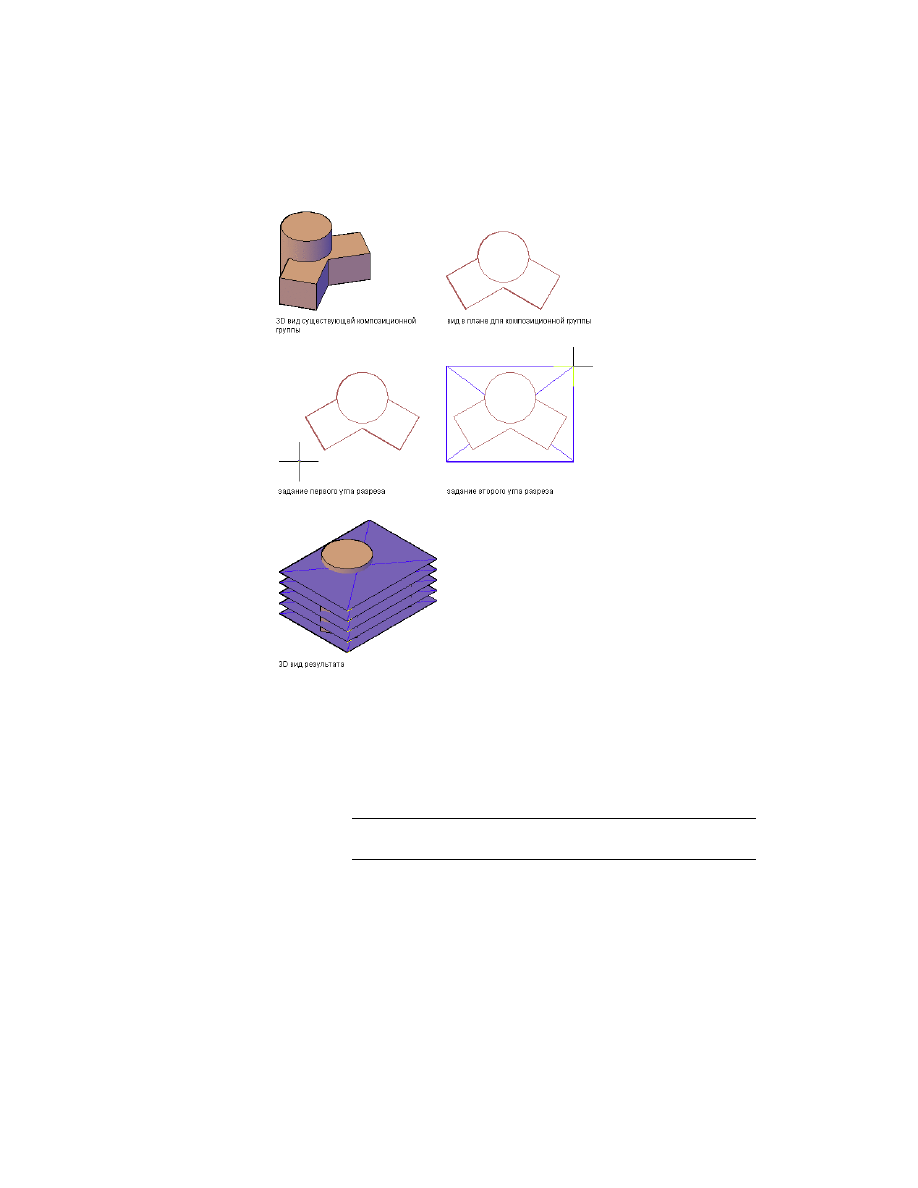

Задайте нижний левый и верхний правый углы для маркера сечения.

СОВЕТ

Следите, чтобы маркер сечения был небольшого размера,

чтобы не загромождать чертеж.

Задайте угол поворота для маркера сечения.

Введите значение начальной высоты для сечения.

Введите значение расстояния между сечениями и нажмите

ENTER

Формирование сечения | 1189

Нажмите

ENTER

Определение отметки сечения

Эта процедура используется для изменения отметки сечения.

Выберите маркер сечения.

Щелкните на вкладке "Сечение"

➤

панели "Редактирование"

➤

"Задать

отметку"

Введите новое значение отметки сечения.

Если было создано несколько сечений, то изменится отметка только
выбранного сечения. Расстояние между сечениями остается
неизменным.

Присоединение объектов к сечению

Эта процедура используется для присоединения формообразующих элементов или
композиционных групп к сечению для создания сечения здания. Слой (слои),
содержащий формообразующие элементы и композиционные группы, можно
заморозить для отображения исключительно сечений.

Присоединение композиционной группы к объектам сечения

Выберите маркер сечения.

Щелкните на вкладке "Сечение"

➤

панели

"Редактирование"

➤

"Присоединить объекты"

Выберите формообразующие элементы или композиционные группы,
которые необходимо включить в сечение.

Нажмите

ENTER

1190 | Глава 15 Создание концептуальных моделей

Отсоединение объектов от сечения

Эта процедура используется для отсоединения формообразующих элементов или
композиционных групп от сечения для изменения сечения.

Выберите маркер сечения.

Щелкните на вкладке "Сечение"

➤

панели

"Редактирование"

➤

"Отсоединить объекты"

Выберите формообразующие элементы или композиционные группы,
которые необходимо удалить из сечения.

Нажмите

ENTER

Преобразование сечения в полилинию

Эта процедура используется для преобразования сечения в полилинию после того,
как к маркеру сечения были присоединены объекты. После этого можно
преобразовать полилинии в помещения, стены или профили.

■

Выберите маркер сечения.

■

Щелкните на вкладке "Сечение"

➤

панели "Редактирование"

➤

"Преобразовать

в полилинию"

Внешние контуры присоединенных к маркеру сечения объектов преобразуются
в полилинии.

Изменение местоположения сечения

Используйте эту процедуру для изменения местоположения сечения путем изменения
значений координат точки вставки. Сечение ориентировано относительно мировой
системы координат (МСК) или текущей пользовательской системы координат (ПСК).
Например, если верхняя и нижняя части сечения параллельны плоскости

, то его

нормаль параллельна оси

. Изменить ориентацию сечения можно, привязав его

нормаль к другой оси. Можно также повернуть сечение на плоскости, изменяя угол
поворота.

Дополнительную информацию об МСК и ПСК см. в разделе "Использование
координат и координатных систем" справочной системы AutoCAD.

Дважды щелкните на сечении, которое необходимо изменить.

На палитре свойств раскройте вкладку "Основные" и выберите
"Местоположение".

Отсоединение объектов от сечения | 1191

Щелкните на "Дополнительной информации".

Задайте местоположение данного сечения.

то...

Если требуется...

введите новые значения координат
для "Точки вставки".

изменить местоположение сечения,

расположите нормаль этого сече-
ния параллельно оси

: под заголов-

расположить сечение на плоскости

ком "Нормаль" введите

для Z и

для X и Y.

расположите нормаль этого сече-
ния параллельно оси

: под заголов-

расположить сечение на плоскости

ком "Нормаль" введите

для X и

для Y и Z.

расположите нормаль этого сече-
ния параллельно оси

: под заголов-

расположить сечение на плоскости

ком "Нормаль" введите

для Y и

для X и Z.

введите новое значение для опции
"Угол поворота".

изменить угол поворота сечения,

Нажмите "ОК".

Присоединение к сечению гиперссылок, примечаний или
файлов

Эта процедура используется для прикрепления к сечению гиперссылок, примечаний
и файлов. Можно также редактировать гиперссылки и примечания, а также
редактировать или отсоединять файлы ссылок от сечения.

Дважды щелкните на сечении, к которому необходимо присоединить
информацию.

На палитре свойств выберите вкладку "Расширенные данные".

Чтобы добавить гиперссылку, выберите параметр для позиции
"Гиперссылка" и задайте ссылку.

1192 | Глава 15 Создание концептуальных моделей

Чтобы добавить примечание, выберите параметр для позиции
"Примечания" и введите текст примечания.

Нажмите "OK".

Для добавления файла ссылок щелкните в поле "Справочные документы"
и присоедините, отредактируйте или отсоедините файл ссылок:

то...

Если требуется...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Введите пояснение и нажми-
те "OK".

редактировать пояснение к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Нажмите "OK".

Присоединение к сечению гиперссылок, примечаний или файлов | 1193

Простое сечение

Инструмент "Простое сечение" позволяет разрезать один или более объектов на чертеже с извлечением
внешнего контура полилинии, который можно использовать при создании форм профилей.

Простое сечение

Инструмент "Простое сечение" позволяет разрезать один или более трехмерных (3D)
объектов на чертеже (включая композиционные группы, блоки AutoCAD

и внешние

ссылки) с извлечением внешнего контура полилинии, который можно использовать
для построения формы профиля, например фермы крыши. Если в чертеже имеется
трехмерная модель лестницы, для создания в виде разреза внешнего контура полилинии
объекта-лестницы можно вместо инструмента разреза использовать инструмент
"Простое сечение". Дополнительные сведения о видах сечения см. в разделе

Разрезы

на стр. 3507.

В отличие от инструментов "Горизонтальный разрез", "Вертикальный разрез" и
"Сечение", используемых для построения нескольких сегментов полилиний, результатом
использования инструмента "Простое сечение" является построение одной полилинии.
При разрезе выбранного объекта (объектов) производится логическое объединение
любых перекрывающихся частей внешнего контура с их преобразованием в полилинию,
которая затем вставляется в текущий слой. Отличие инструмента "Простое сечение"
от инструмента "Сечение" также заключается в том, что он не создает маркера сечения.
Подробнее об инструменте "Сечение" см. в разделе

Формирование сечения

на стр. 1188.

Создание простого сечения

Данная процедура предназначена для извлечения внешнего контура полилинии сечения
одного или более 3D объектов.

1195

Нажмите кнопку вкладки "Главная"

➤

панели "Разрез и фасад"

➤

"Простое сечение"

ПРИМЕЧАНИЕ

Инструмент "Простое сечение" также имеется среди

"Вспомогательных средств" каталога инструментов. Данный
инструмент можно добавить в любую палитру инструментов.
Подробнее см. в разделе

Обзор Библиотеки компонентов

на стр. 151.

Выберите разрезаемые объекты, а затем нажмите

ENTER

Укажите начальную точку для плоскости сечения.

Укажите вторую точку плоскости сечения, проходящей через объект
(объекты), а затем сформируйте внешний контур полилинии.

Теперь можно выбрать внешний контур полилинии и просмотреть его
в диалоговом окне "Просмотр объектов".

1196 | Глава 16 Простое сечение

AutoCAD Architecture 2011. Руководство пользователя (глава 11-16) - часть 11
