AutoCAD Architecture 2011. Руководство пользователя (глава 11-16)

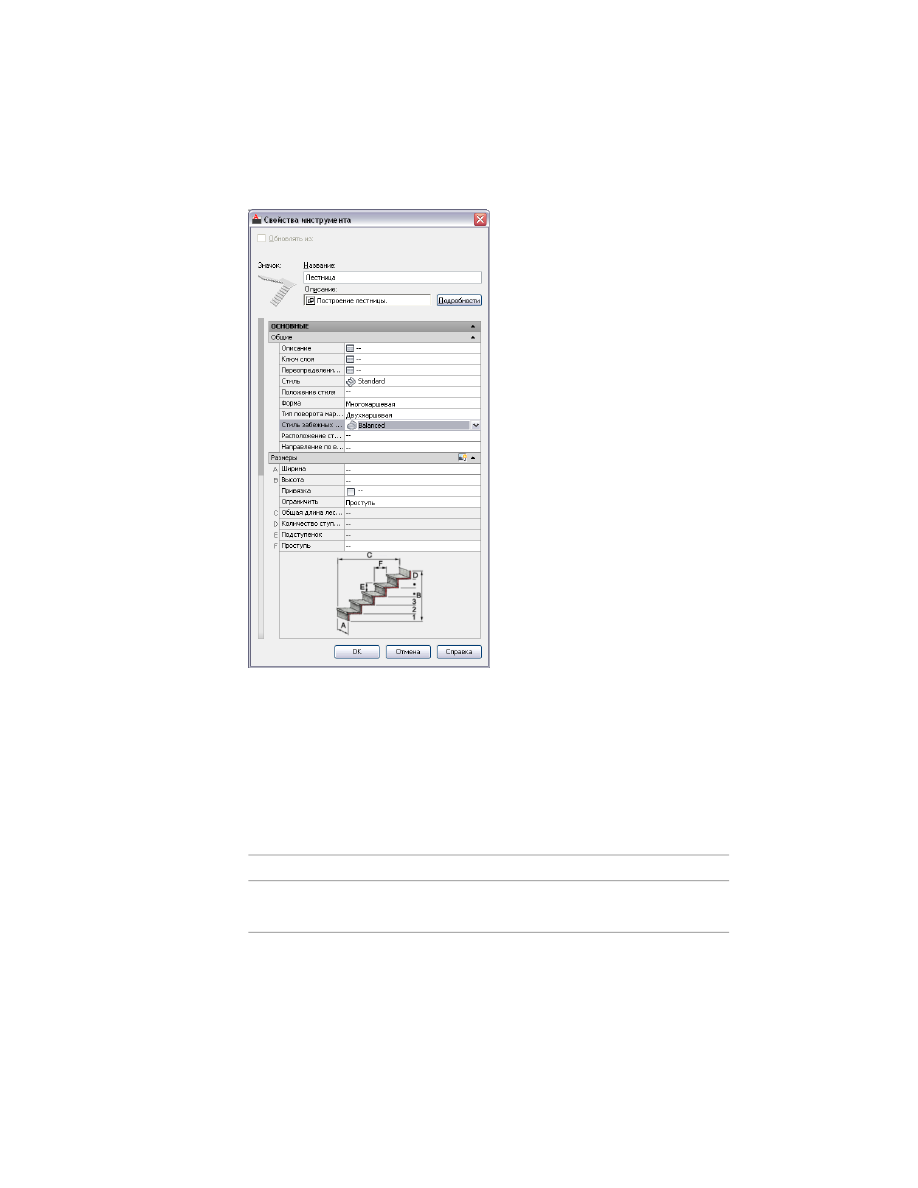

Свойства стиля лестниц

Стили перил

Имена стилей перил должны, по возможности, содержать описания и перечислять
основные компоненты перил.

Соглашения по именованию стилей перил:

<Тип перил> - <Форма перил> + <Дополнительный компонент> + <Дополнительный
компонент>...

Пример имен стилей перил:

Пример имени

Описание стиля перил

Ограждение жесткое + Поручень +
Стержни-балясины

Леерное ограждение, круглое с поручнем
и балясинами-стержнями.

1040 | Глава 14 Рекомендации по созданию содержимого

Пример имени

Описание стиля перил

Ограждение жесткое + Поручень + Воз-
врат

Леерное ограждение, круглое с поручнем
и возвратами.

ПРИМЕЧАНИЕ

Если пользовательский экранный блок, применяемый в качестве

переопределения экранного представления на уровне стиля, описывает такой
компонент как возврат, он должен быть указан как дополнительный компонент в
имени стиля перил.

Помещения

Помещения имеют множество предназначений и позволяют вводить принципы
концептуального проектирования на этапах разработки конструкторской
документации для проекта. Помимо всего прочего, с помещений можно начать
описание компоновки внутренних комнат и площадей здания. Также они могут
описывать комнаты и площади в целях составления спецификаций для проведения
расчетов и оценок площадей. Они могут также содержать данные, полезные для
пользователей программы AutoCAD MEP, которым требуется обрабатывать
геометрию в целях анализа.

Стили помещений

Имена стилей помещений должны указывать на тип комнаты или площади, для
которых стиль помещения предназначен.

Соглашения по именованию стилей помещений:

<Назначение комнаты/площади> - <Необязательное указание относительных
размеров> - <Необязательное указание типа здания>

Пример имен стилей стен:

Пример имени

Описание стиля поме-
щений

Кухня - Большая - Учре-
жденческая

Большая кухня учрежде-
ния.

Обеденный_зал - Ресто-
ран

Обеденный зал рестора-
на.

Спальня

Спальня жилого здания.

Архитектурные объекты | 1041

Пример имени

Описание стиля поме-
щений

Спальня - Гостиница

Спальная комната гости-
ничных апартаментов.

Наилучшие практические приемы при работе со стилями помещений:

■

Для помещений может быть назначено свойство "Имя". Имена берутся из
"

Определения списка

". Для стиля должно назначаться "Определение списка", так

чтобы в наличии был список наименований, выбор из которого производился
бы при определении свойств объектов-помещений.

■

Для компонентов "Массив пола" и "Массив потолка" стилей помещений следует
назначить материалы.

■

Так как стили помещений могут взаимодействовать с "

Определениями зон

можно сохранить их в том же библиотечном файле, что упростит внесение
изменений впоследствии.

Несущие элементы

Определения форм несущих элементов

Определения форм несущих элементов должны именоваться в соответствии со
стилем или стилями несущих элементов, частью которых они являются. Например,
если описывается стиль элемента стальной балки и дается определение формы
несущего элемента, основываясь на котором планируется создавать компонент
нижнего пояса балки, стоит его назвать просто "Нижний пояс стальной балки".

Стили несущих элементов

Несущие элементы следует именовать в соответствии с определенным типом несущего
объекта, который они должны представлять, вводя в наименование данные о
размерах.

Соглашения об именовании стилей несущих элементов:

<Тип несущего элемента> <Размер>

ПРИМЕЧАНИЕ

Часто стандартные обозначения форм несущих элементов включают

в себя размер элемента. В таких случаях именем структурного элемента будет
просто его обозначение.

1042 | Глава 14 Рекомендации по созданию содержимого

Примеры имен стилей несущих элементов:

Пример имени

Описание стиля несущих элементов

W8x40

Стальной профиль широкого фланца
(W8x40).

Балка-полоса 10K1

Балка-полоса типоразмера 10" K.

Декоративная квадратная колонна - Сужа-
ющаяся 12"-8"

Декоративная сужающаяся колонна квадрат-
ного сечения (особого назначения).

Балка фанерной перегородки - 10"

Деревянная балка фанерной перегородки
размером 10".

ПРИМЕЧАНИЕ

Соглашения по именованию стилей несущих элементов строго не

установлены. В случае если стили несущих элементов определяются на основе
Каталога несущих элементов, приемлемо (а во многих случаях - эффективнее)
использовать стандартное имя, приведенное в каталоге. В качестве примера:
приведенное выше имя стиля "Балка фанерной перегородки - 10" в таком случае
будет следующим: "10-дюймовая деревянная балка фанерной перегородки".

Наилучшие практические приемы при работе со стилями несущих элементов:

■

При именовании стилей несущих элементов необходимо учитывать, является
ли он многофункциональным. Например, профили широких фланцев могут
использоваться для колонн, раскосов или балок. В случае такого элемента
определенное назначение в имени стиля элемента указывать не следует.

■

При описании пользовательских экранных блоков для экранного представления
"Модель" стилей несущих элементов нужно использовать другие несущие
элементы для описания блоков, где это возможно, вместо формообразующих
элементов. Пример этого можно найти среди образцов стилей балок, входящих
в комплект поставки AutoCAD Architecture. Пользовательские экранные блоки,
которые описывают элементы решетки фермы, созданы на основе стиля несущих
элементов, названного "Решетка из стальных балок".

■

Компонентам стиля несущих элементов должны быть назначены материалы.

Объекты документации

Объекты документации AutoCAD Architecture относятся к таким типам объектов,
которые предназначены исключительно для использования в качестве инструментов

Объекты документации | 1043

пояснений. Они не описывают 3D геометрию - они определяют структуры данных
и 2D графику пояснений и обозначений.

ПРИМЕЧАНИЕ

Так как объекты документации не описывают геометрию, нет

необходимости в классификации их стилей в целях составления спецификаций.
Однако в этом может возникнуть необходимость, если потребуется больше
возможностей управления экранными представлениями, чем те, которые
обеспечиваются обычными элементами управления наборами экранных
представлений.

Разрезы и фасады

2D разрезы и фасады определяют 2D экранное представление прямоугольных видов
3D модели здания. Они не содержат геометрических объектов и ими не являются -
они в большей степени являются "отчетом" о модели.

Стили 2D разрезов/фасадов

С помощью назначения стиля 2D разреза/фасада автоматически назначаются
параметры отображения рабочих линий объекта на разрезе/фасаде.

ВНИМАНИЕ

Прежде чем браться за создание пользовательских стилей 2D

разрезов/фасадов, важно иметь стандартизированную систему экранного
представления. Правила разработки стиля разреза/фасада полностью зависят от
цветов, назначенных объектам в экранном представлении, используемом объектом
разреза/фасада. По умолчанию, таким экранным представлением объекта обычно
является "Модель" или "Фасад". Чтобы определить, какое именно экранное
представление используется на разрезах/фасадах для каждого типа объекта, можно
открыть Диспетчер экранных представлений и просмотреть "Экранные
представления" для набора экранных представлений "Разрез_Фасад" или любого
иного набора экранных представлений, заданного в свойствах разрезов/фасадов.

Соглашения по именованию стилей 2D разрезов/фасадов:

<Назначение или характер применения 2D разреза> - <Необязательное указание
масштаба>

Примеры имен стилей 2D разрезов/фасадов:

Пример имени

Описание стиля 2D
разрезов/фасадов

Разрез-фасад здания - 48

Стиль разрезов/фасадов,
который будет использо-

1044 | Глава 14 Рекомендации по созданию содержимого

Пример имени

Описание стиля 2D
разрезов/фасадов

ваться для вывода на пе-
чать фасадов и разрезов
с масштабом 1/4"=1’-0".

Фон выносного элемента

Стиль разреза/фасада,
предназначенный для
фона изображения вынос-
ного элемента.

Наилучшие практические приемы при работе со стилями 2D разрезов/фасадов

■

Если пользовательские компоненты и правила проектирования определяются в
стиле разрезов/фасадов, в него всегда следует включить описание. Описание
правил проектирования должно объяснять, к каким действиям приводит каждое
правило в графических свойствах стиля. Например, имеется экранный компонент,
названный "Линии открывания". Описание компонента может быть простым:
"Линии открывания дверей и окон". У правила проектирования, сопровождающего
компонент, может быть следующее описание: "Показ направления открывания
дверей и окон штриховой линией с весом тонкой линии".

■

У стиля разрезов/фасадов, предназначенного для использования в качестве фона
выносных элементов, все экранные компоненты должны размещаться слое,
который не выводится на печать.

■

Стили разрезов/фасадов нельзя преобразовывать в инструмент палитры. Вместо
этого на них ссылаются в свойствах инструментов выносок. Можно указать
библиотечный файл, содержащий стиль разрезов/фасадов, и определенный стиль
разрезов/фасадов, который должен использоваться вместе с выноской.

Объекты документации | 1045

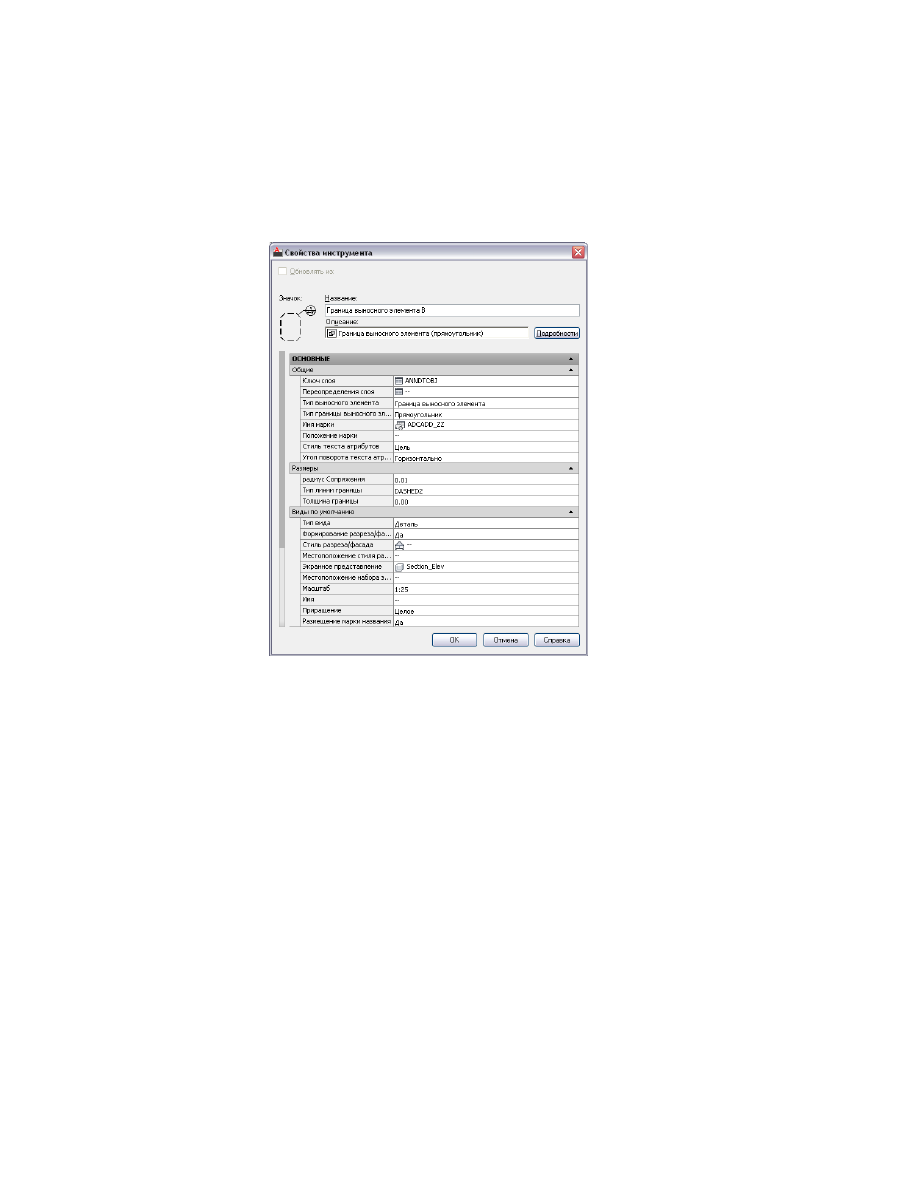

Свойства инструмента выноски с указанием стиля 2D разрезов/фасадов, который будет
использоваться, библиотеки стилей, из которой нужно импортировать стиль, масштаба
по умолчанию и используемого набора экранных представлений.

Размеры

Кроме обычного в AutoCAD нанесения размеров AutoCAD Architecture предлагает
более интеллектуальные и автоматизированные объекты AD-размеров. Создание
стилей AD-размеров может существенно увеличить производительность на этапе
разработки конструкторской документации проекта. Еще одно достоинство стилей
AD-размеров состоит в том, что как и AD-объектами, ими можно управлять с
помощью Экранной системы AutoCAD Architecture. Стили могут учитывать масштаб:
один и тот же AD-размер можно использовать для любого количества масштабов
изображений в чертеже.

Стили AD-размеров

Соглашения по именованию стилей AD-размеров:

1046 | Глава 14 Рекомендации по созданию содержимого

<Максимальное количество цепочек> - <Необязательное указание уникального
назначения>

Примеры имен стилей AD-размеров

Пример имени

Описание стиля AD-размеров

3 цепочки

Размерный стиль, с 3 цепочками как макси-
мум, для обычного нанесения размеров в
конструкторской документации.

2 цепочки - Альтернативные метрические

Размерный стиль, с 2 цепочками как макси-
мум, для отображения метрических единиц
в чертеже, настроенном на британские
единицы измерения.

Наилучшие практические приемы при работе со стилями AD-размеров:

■

Необходимо по возможности делать размерные стили зависимыми от масштаба,
используя различные размерные стили AutoCAD с различными значениями
параметра "Общий масштаб". Меняя конфигурации экранных представлений,
можно использовать разные экранные представления для размерных стилей,
настраивая их для различных масштабов и разной степени детализации.

■

Нет необходимости сохранять в шаблоне чертежа стили AD-размеров или
размерные стили AutoCAD, от которых они зависят при выводе на экран. Вместо
этого можно при необходимости пользоваться свойствами инструмента для
импорта их из библиотеки стилей. Также могут быть импортированы
необходимые размерные стили AutoCAD.

■

Если была произведена настройка параметров "Размер" и "Тип" компонентов
стиля стен, возможно и необходимо воспользоваться удобством этой операции,
установив в группе параметров "Содержимое" для параметров размера "Толщина
стены" значение "Из стиля" или "Несущий из стиля".

Спецификации и наборы характеристик

Спецификации, определения наборов свойств, стили форматов характеристик
объектов и темы отображения тесно взаимосвязаны. По этой причине необходимо
тщательное планировать систему использования данных характеристик.

Объекты документации | 1047

Определение набора свойств

Помимо описания полей данных для спецификаций, определения набора свойств
также могут использоваться для создания "интеллектуальных" марок объектов и для
переопределения экранных параметров объектов. Вследствие большого количества
вариантов использования важно их тщательное планирование. Крайне важно
определить, к каким особым типам объектов будут применяться определение набора
свойств и будут ли они основаны на стилях или на объектах.

ПРИМЕЧАНИЕ

Так как определения набора свойств, стили формата данных

характеристик, стили спецификаций и стили темы отображения настолько зависят
друг от друга, возможно, стоит хранить их в одной библиотеке стилей, что
впоследствии облегчит внесение изменений.

Соглашения по именованию определений наборов свойств:

<Тип объекта><Необязательное дополнительное описание><Приложение (стиль
или объект)>

Примеры имен определений наборов свойств:

Пример имени

Описание определения набора
свойств

Двери_Объекты

Определение набора свойств для дверей,
основано на объектах.

Оконные_рамы_Стили

Определение набора свойств для информа-
ции об оконных рамах, прилагается к сти-
лям окон.

Наилучшие практические приемы при работе с определениями набора свойств:

■

Имена определений набора свойств или имена свойств не должны содержать
пробелы. В случае если требуется отображать свойство в марке объекта, следует
сослаться на него по имени через описание атрибута AutoCAD при использовании
инструмента "Определить марку". Марки описаний атрибутов не могут содержать
пробелы.

■

Если свойство выбрано для использования в графе спецификации, описание
свойства является заголовком графы по умолчанию. Хотя заголовок может быть
переопределен в любой момент, можно упростить задачу создания спецификаций,
если не забывать об этом при определении характеристик.

■

Если имеются унаследованные из прежних версий определения набора свойств,
в которые входят основанные на формулах свойства, извлекающие информацию,

1048 | Глава 14 Рекомендации по созданию содержимого

опираясь на свойства главного объекта, в AutoCAD Architecture рекомендуется
заменить их новым "Свойством якоря". Примером этого может быть свойство
огнестойкости двери, которое должно иметь значение в соответствии с
огнестойкостью стены, к которой она прикрепляется якорем.

■

AutoCAD Architecture позволяет воспользоваться преимуществами новых
возможностей скрытия свойств. Это удобно, если имеется свойство, которое не
редактируется пользователем напрямую. Отключая его видимость, можно свести
к минимуму ошибки при просмотре и редактировании свойств на вкладке
"Расширенные данные" палитры свойств объекта.

■

Если для стилей объектов была проведена классификация, настоятельно
рекомендуется использование классификаций при последующей фильтрации
типов объектов и стилей, к которым применяются наборы характеристик. Это
гораздо надежнее, чем использование фильтров слоев.

Форматы данных

Форматы данных обеспечивают управление видом и форматированием символьных
и числовых значений наборов характеристик, когда их помещают в спецификацию.

Соглашения по именованию форматов данных:

Имена форматов данных весьма просты и носят описательный характер:

<Тип/назначение данных> - <Необязательное описание>

Примеры имен форматов данных:

Пример имени

Описание формата данных

Площадь

Формат данных для отображения площади
объекта.

Длина - Округление 1-16

Формат данных для отображения числового
значения длины с точностью 1/16".

ПРИМЕЧАНИЕ

В случаях числовых значений, форматируемых до определенной

точности, можно опускать значение фактической точности в имени формата данных,
однако тогда это следует указать в описании.

Наилучшие практические приемы при работе с форматами данных:

■

Прежде чем создавать новый формат данных, следует проверить, нет ли уже
существующего формата, которым можно повторно воспользоваться. В файлах
"Schedule Tables (Imperial).dwg" или "Schedule Tables (Metric).dwg" в папке

Объекты документации | 1049

содержимого AutoCAD Architecture имеется значительное количество
стандартных форматов данных.

Стили спецификаций

Соглашения по именованию стилей спецификаций:

<Тип объекта> Спецификация <Необязательное указание дополнительного
описателя>

Примеры имен стилей спецификаций:

Пример имени

Описание стиля спецификаций

Двери Спецификация

Спецификация дверей, в которой использу-
ется стандартное свойство номера дверей
(не созданное в проекте).

Двери Спецификация Проектная

Спецификация дверей, в которой использу-
ется номер двери, установленный в проек-
те.

Наилучшие практические приемы при работе со стилями спецификаций:

■

Если для стилей объектов была проведена классификация, рекомендуется
использование классификаций при последующей фильтрации типов объектов
и стилей спецификации. Это гораздо надежнее, чем использование фильтров
слоев.

■

Следует обратить особое внимание на свойство стиля спецификаций "Допустимые
типы объектов". Его значение должно быть таким же, как у свойства "Допустимые
типы объектов" любого определение набора свойств, свойства которого
планируется использовать в графе спецификации.

Стили темы отображения

Кроме рекомендаций, касающихся описательности имен стилей, соглашений или
стандартов для стилей темы отображения не имеется.

Зоны

Зоны позволяют группировать помещения для работы со схемами расчета площади
и для презентаций (например, для показа различных отделов окрашенными в разные
цвета). Кроме того, инженеры, использующие программу AutoCAD MEP, могут

1050 | Глава 14 Рекомендации по созданию содержимого

использовать зоны для проведения расчетов, связанных со сложными анализами, и
для подготовки отчетов.

Стили зоны

Имя стиля должно быть, по возможности, описательным. Других соглашений по
именованию стиля зоны нет.

Наилучшие практические приемы при работе со стилями зон:

■

Если для автоматической организации зон используются шаблоны зоны, тогда

необходимо

сохранять стили зоны в том же чертеже, что и стили шаблонов зоны.

■

Может потребоваться использование переопределений параметров представлений
на уровне стиля для стилей зоны в презентационных целях, так чтобы управлять
штриховкой и цветом.

ПРИМЕЧАНИЕ

Кроме использования переопределений представления стилей

для управления отображением зон, можно использовать "Стиль темы
отображения", позволяющий показывать помещения в зависимости от значения
свойства.

Стили учетных формул

Соглашения по именованию стилей учетных формул:

<Описание расчета> <Назначение>

Примеры имен стилей учетных формул:

Пример имени

Описание стиля учетных формул

10 процентов Коэффициент общей площа-
ди

Учетная формула, добавляющая десять
процентов к учитываемой площади для
учета коэффициента общей площади в
учрежденческих зданиях.

Стили шаблонов зоны

Шаблоны зоны позволяют автоматически создавать из зон иерархическую структуру.
Имя стиля шаблонов должно быть, по возможности, максимально описательным.
Других соглашений по именованию нет.

Объекты документации | 1051

Наилучшие практические приемы при работе со стилями шаблонов зоны:

■

Если это необходимо, следует прикреплять стиль учетной формулы к тем стилям,
которые включаются в шаблон зоны. Это позволит в еще большей мере
автоматизировать организацию зон.

■

Стили шаблонов зоны

необходимо

хранить в том же чертеже, что и стили зон,

которые в них включены. Их следует также хранить в том чертеже, в котором
содержатся учетные формулы, которыми они пользуются.

ВНИМАНИЕ

Взаимосвязанные стили зоны, стили шаблонов зоны и стили учетных

формул должны присутствовать в одном и том же чертеже. По этой причине
рекомендуется хранить все стили зоны, стили шаблонов зоны и стили учетных
формул в одном и том же чертеже библиотеки. Кроме того, в чертежах библиотеки,
содержащих стили зоны, стили помещений и определения набора свойств, вместе
с которыми их предполагается использовать, следует хранить и описания списков.

Универсальные объекты

Стили объектов, отнесенных к категории "Универсальные объекты", обычно
представляют "вспомогательные" объекты, которые помогают в определении или
улучшают другие стили объектов, а также объекты обозначений, например,
маскирующие блоки или многовидовые блоки.

AD-полигоны

AD-полигоны удобны для описания заполнений в навесных стенах и стеновых блоках.
Они определяют 2-мерные площади и позволяют решать другие задачи по нанесению
пояснений. Например, они также используются в инструменте "Линия разреза",
находящемся на инструментальной палитре "Документ".

Соглашения по именованию AD-полигонов:

Формат именования AD-полигонов будет зависеть от их назначения. Стиль
AD-полигонов, предназначенный, например, для определения заполнения навесной
стены, будет именоваться в соответствии со значительно более жестким соглашением,
чем тот, который просто определяет площадь:

<Назначение AD-полигона> - <Необязательное описание>

1052 | Глава 14 Рекомендации по созданию содержимого

Примеры имен стилей AD-полигонов

Пример имени

Описание стиля AD-полигонов

Заполнение из камня + Вращающиеся
двери - Темные полосы на заполнении из
камня

Стиль AD-полигонов, который служит для
нанесения полос в каменном заполнении
со вращающейся дверью в навесной стене.

Определения классификаций

Классификации - это способ дополнительного описания объектов общего типа.
Например, стили стен могут использоваться для описания объектов, не являющихся
стенами, например, отделки мебели, столешниц, карнизов и т.д. Путем классификации
объектов можно управлять тем, будут ли они вноситься в спецификации или
выводиться на экран вместе с другими подобными типами объектов.

Соглашения по именованию определений классификаций:

Определения классификаций представляют собой просто список. Часто такой список
основан на каком-либо ином документальном списке или на структуре данных. В
других случаях они могут иметь отношение к определенному типу объектов и к
характеристикам этого типа объектов. Формат именования может быть различным
в зависимости от этих условий.

Соглашение по именованию

Назначение определения классифика-
ции

<Имя структуры данных или описание>

Определения классификаций, основанные
на существующем списке или на структуре
данных.

<Тип объекта> <Назначение>

Определения классификаций для опреде-
ленного типа объектов и конкретного на-
значения.

Примеры имен определений классификаций:

Пример имени

Описание определения
классификации

Uniformat II

Определение классифика-
ции, применяющееся ко
всем типам объектов,
основанное на структуре
Uniformat II.

Универсальные объекты | 1053

Пример имени

Описание определения
классификации

Двери-окна Этап

Определение классифика-
ции для дверей, окон и
сборок для проведения
классификации в зависи-
мости от этапа конструк-
торской разработки.

ПРИМЕЧАНИЕ

Второй из приведенных выше примеров - просто пример. На самом

деле, определения классификаций для разбиения объектов на основе этапов,
возможно, было бы лучше применять ко всем типам объектов.

Наилучшие практические приемы при работе с определениями классификаций:

■

Хотя предметом классификации могут быть отдельные объекты, в большинстве
случаев следует классифицировать стили объектов. Следует классифицировать
все стили объектов, описывающих геометрию (все, что может рассматриваться
как "Архитектурный объект", а не "Объект документации").

■

Не стоит устанавливать слишком строгие ограничения, задавая значение
параметра "Допустимые типы объектов" в определении классификации. В
большинстве случаев определение классификации может наилучшим образом
быть применено к нескольким различным типам объектов, если не ко всем, в
зависимости от того, что фактически включено в его список классификаций.

■

Если определение классификации слишком длинное, можно применить
иерархическую организацию классификаций. Например, если было разработано
определение классификации для поддержки формата MasterSpec II, на верхнем
уровне можно задать номера основных секций, а затем определить разделы,
внутри каждого из которых на более низком уровне будут находиться секции.

■

Часто использующиеся классификации рекомендуется хранить в чертежах
шаблонов, в особенности те, которые можно использовать для классификации
отдельных объектов.

Стили ключей слоев

Стили ключей слоев являются основой автоматизированного стандарта слоев. В
комплект поставки AutoCAD Architecture включены несколько стилей ключей слоев,
которые основаны на широко распространенных промышленных стандартах. Имеется
возможность определения собственного стиля ключей слоев.

Соглашения по именованию стилей ключей слоев:

1054 | Глава 14 Рекомендации по созданию содержимого

<Необязательное указание имени компании или другого уникального
идентификатора> <Необязательное указание имени стандарта>
<Необязательный описательный элемент>

Примеры имен стилей ключей слоев:

Пример имени

Описание стиля ключей слоев

BS1192

Стиль ключей слоев, основанный на британ-
ском стандарте BS1192.

AIA v3

Стиль ключей слоев, основанный на "Ин-
струкциях о слоях" AIA версии 3, в котором
предусмотрено отклонение от рекоменда-
ций по выводу на печать Tri-Services (исполь-
зование именованных стилей печати).

Компания Х Здравоохранение

Стиль ключей слоев, разработанный "Ком-
панией Х" для работы с внутренним стан-
дартом именования слоев, предназначен-
ным для проектов в сфере медицины.

Наилучшие практические приемы при работе со стилями ключей слоев:

■

При создании стиля ключей слоев следует использовать структурированный

Стандарт именования слоев

AutoCAD Architecture, который описывает

фактический формат именования слоев. При переопределении ключей слоев
лучше использовать ключи, основанные на стандарте именования слоев.

■

Так как стили ключей слоев определяют цвет, вес, тип линии и стиль печати для
каждого слоя, которые в них описаны, их следует использовать совместно с
системой экранного представления. Прежде чем описывать собственный стиль
ключей слоев, следует иметь работающую систему экранного представления,
которая уже проверена на деле.

■

Не стоит забывать, что несколько существующих стилей ключей слоев включены
в комплект поставки AutoCAD Architecture. Можно не создавать новый стиль с
нуля, а начинать с них, изменяя и добавляя ключи слоев по необходимости.

■

Не следует забывать указывать в параметрах чертежа стандарт именования слоев
и стиль ключей слоев для их автоматической загрузки в любой новый чертеж.
Кроме того, следует указать, что стиль ключей слоев требуется обновлять во всех
существующих чертежах, если "оригинал" стиля ключей слоев в чертеже
библиотеки был недавно отредактирован. (См. параграф "Чертежи шаблонов"
раздела "Ресурсы содержимого" из данного раздела).

Универсальные объекты | 1055

Определения списков

Для определений списков рекомендаций по именованию или практических советов
не имеется.

ПРИМЕЧАНИЕ

Храните определения списков в чертежах библиотеки, содержащих

стили зон, стили помещений и определения наборов свойств, вместе с которыми
их предполагается использовать.

Определения маскирующих блоков

Маскирующие блоки - это основанные на символах определения стилей, которые
содержат описание формы. Наряду с необязательной дополнительной графикой,
они используются в качестве маскирующих объектов.

ПРИМЕЧАНИЕ

Маскирующие блоки оказывают воздействие только на AD-объекты

и не могут маскировать типовые объекты AutoCAD, такие как отрезки, дуги, круги
и т.д.

Соглашения по именованию определений маскирующих блоков:

Так как описания маскирующих блоков являются символьными объектами,
соглашения по именованию для них подобны соглашениям, используемым для
определений стандартных блоков. Так как определения маскирующих блоков
предпочтительнее хранить в AD-библиотеке, имя может отражать категорию
AD-библиотеки, к которой относится определение маскирующего блока:

<Поле описания>_<Необязательное поле описания>_...<Необязательное указание
размера>

Примеры имен определений маскирующих блоков:

Пример имени

Описание определения маскирующего
блока

Бр_Элек_Светильник_Днев_2x2

Крепление светильника дневного света
2’x2’, предназначенное для архитектурного
проекта в британской системе единиц.

Компания_Х_Бр_Меб_Стол_Конф

Нестандартный стол для конференц-зала,
созданный "Компанией Х" или для нее и
предназначенный для проектов в британ-
ской системе единиц.

1056 | Глава 14 Рекомендации по созданию содержимого

Наилучшие практические приемы при работе с определениями маскирующих
блоков:

■

При создании объектов дополнительной графики для определения маскирующего
блока следует создавать их на слое "0" со значениями цвета, веса, типа линий и
стиля печати "ПОБЛОКУ", если нет особой причины переопределения данных
значений в явном виде.

ПРИМЕЧАНИЕ

Только объектам, определяемым как "Дополнительная графика",

можно назначать уникальное свойство цвета, веса и типа линий и стиля печати
до определения их в качестве маскирующего блока. Объекты, образующие
маскирующую форму, не будут учитывать такие переопределения, входящие
в определение маскирующего блока, а будут следовать назначениям, заданным
в их экранных представлениях.

■

Маскирующие блоки следует сохранять в AD-библиотеке. Такой способ обеспечит
легкий доступ к ним из модуля Design Center. Кроме того, можно использовать
инструмент палитры, который позволит пользователям находить их, не прибегая
к поиску в структуре папки AD-библиотеки.

Стили формообразующих элементов

Для эффективной работы с формообразующими элементами не требуется наличие
определенного стиля, что отличает их от многих иных типов объектов AutoCAD
Architecture. Многие формообразующие элементы можно создавать, опираясь на
стиль "Standard", без каких-либо негативных последствий. Тем не менее, можно
описывать стили формообразующих элементов для назначения материалов, задания
классификаций и переопределений экранных представлений по умолчанию.

Соглашения по описанию стилей формообразующих элементов:

Формообразующий - <Необязательное назначение классификации> - <Назначение
материала>

ПРИМЕЧАНИЕ

Назначения классификации и материала могут приводиться в имени

стиля формообразующего элемента в сокращенном виде.

Примеры имен стилей формообразующих элементов:

Пример имени

Описание стиля формообразующего
элемента

Формообразующий - Внешняя стена - Ко-
ричневый Штукатурный гипс

Формообразующий элемент, используемый
как декоративная колонна и классифициру-
емый как "B2010 - Внешние стены" согласно

Универсальные объекты | 1057

Пример имени

Описание стиля формообразующего
элемента

определению классификации "Uniformat II",
с назначенным материалом "Отделка. Шту-
катурка и гипсокартон.Штукатурка.Штука-
турный гипс.Тонкий.Коричневый".

Формообразующий - Темно-зеленый
Мрамор Плитка

Неклассифицируемый формообразующий
элемент общего назначения, которому на-
значен материал "Отделка.Полы.Плит-
ка.Мрамор.Темно-зеленый".

Наилучшие практические приемы при работе со стилями формообразующих
элементов:

■

Для обеспечения доступа к пользовательским стилям формообразующих
элементов следует использовать инструменты палитр. С помощью инструмента,
относящегося к стилю формообразующего элемента, можно решать разные
задачи:

Можно создать инструмент, который по умолчанию назначает
формообразующему элементу форму, а также стиль формообразующего
элемента.

Можно создать стиль, который по умолчанию назначает формообразующему
элементу его стиль, а форму оставляет неопределенной. Это удобно для
назначения стиля формообразующего элемента существующему объекту с
помощью пункта контекстного меню "Назначить свойства инструмента..."
без изменения его формы.

Формообразующие элементы по умолчанию создаются с общим ключом
слоя "MASSELEM", так как они не описывают, по определению, конкретный
тип архитектурного объекта. С помощью инструмента можно
переопределить эту настройку и связать их с ключом, который в большей
мере подходит для того типа объектов, который они представляют.

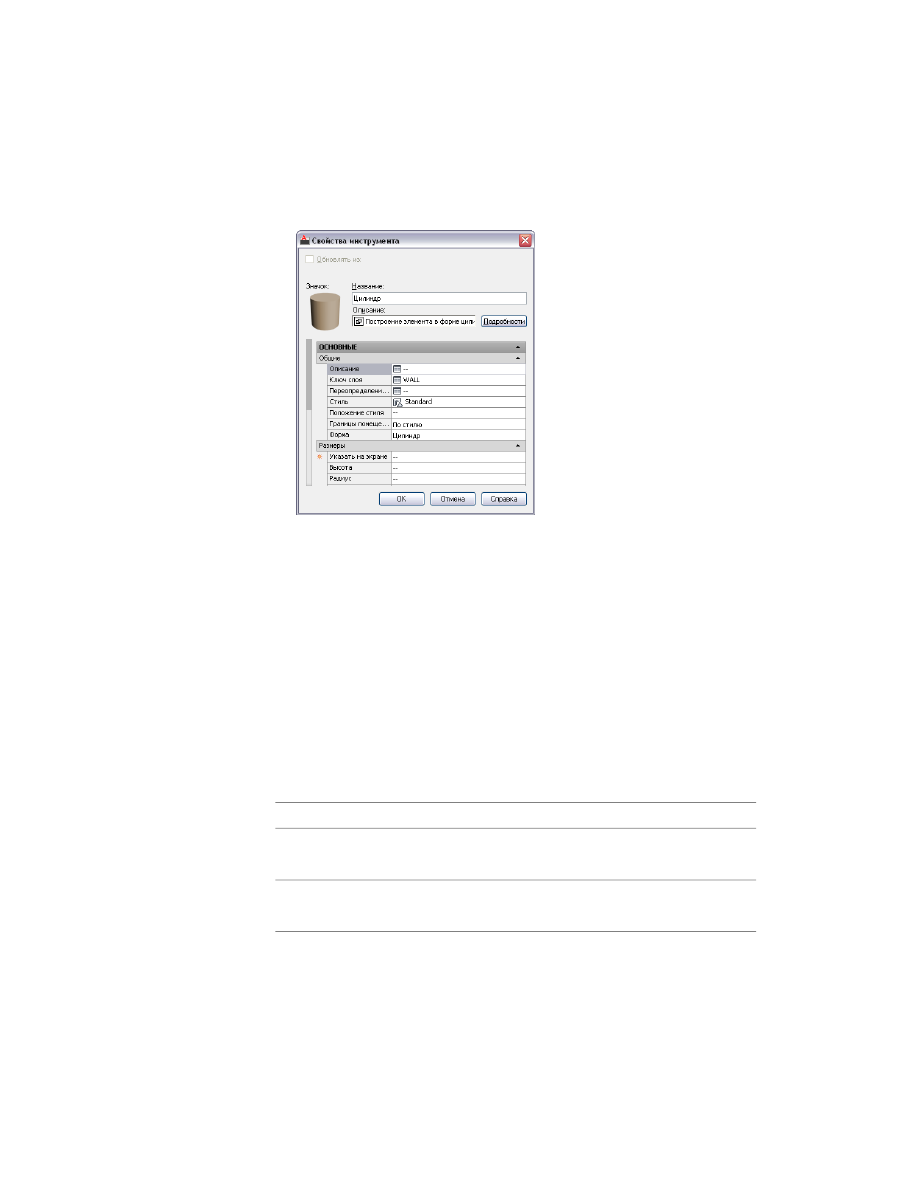

Свойства инструмента для инструмента стиля формообразующего элемента. Обратите
внимание, что имя инструмента было изменено на более описательное. Кроме того, так
как формообразующий элемент, создающийся с помощью данного инструмента,
предназначен для описания декоративной колонны, классифицированной как внешняя
стена, с помощью процедуры создания инструментов формообразующий элемент был
помещен на слой, описанный ключом "WALL" ("Стена") в текущем стиле ключей слоев. В
этом примере также была заранее задана цилиндрическая форма элемента, опять же

1058 | Глава 14 Рекомендации по созданию содержимого

потому что он предназначен для описания определенного типа объекта, а не только для
назначения материала.

Определения материалов

Определения материалов составляют часть системы экранного представления в
AutoCAD Architecture и являются мощным инструментом автоматического
представления, во взаимодействии с описаниями стилей и объектов, на планах,
разрезах и фасадах. Кроме того, можно воспользоваться определением программной
характеристики "Материал" для вставки назначенных материалов (и свойств этих
материалов) в спецификацию объектов, для которых материалы были назначены.

Соглашения по именованию определений материалов:

<Общая категория материала>.<Дополнительное поле
описания>.<Необязательное дополнительное поле описания>...<Необязательное
указание цвета>

Примеры имен определений материалов:

Пример имени

Описание определения материала

Бетон.Литой на месте.Обнаженный запол-
нитель.Средний

Бетон, литой на месте, с обнаженным запол-
нителем, средней текстуры.

Отделка.Полы.Плитка.Мрамор.Темно-зе-
леный

Темно-зеленая мраморная плитка для пола.

Универсальные объекты | 1059

Наилучшие практические приемы при работе с определениями материалов:

■

Используемые материалы следует стандартизировать. Можно сохранить чертеж
библиотеки с основными материалами как файл с атрибутом "только для чтения",
доступный только немногим уполномоченным лицам из организации, чтобы
исключить непреднамеренные изменения определений стандартных материалов.

■

Необходимо использовать стандарты проекта, чтобы гарантировать соответствие
чертежей проекта стандартным материалам организации и проекта.

■

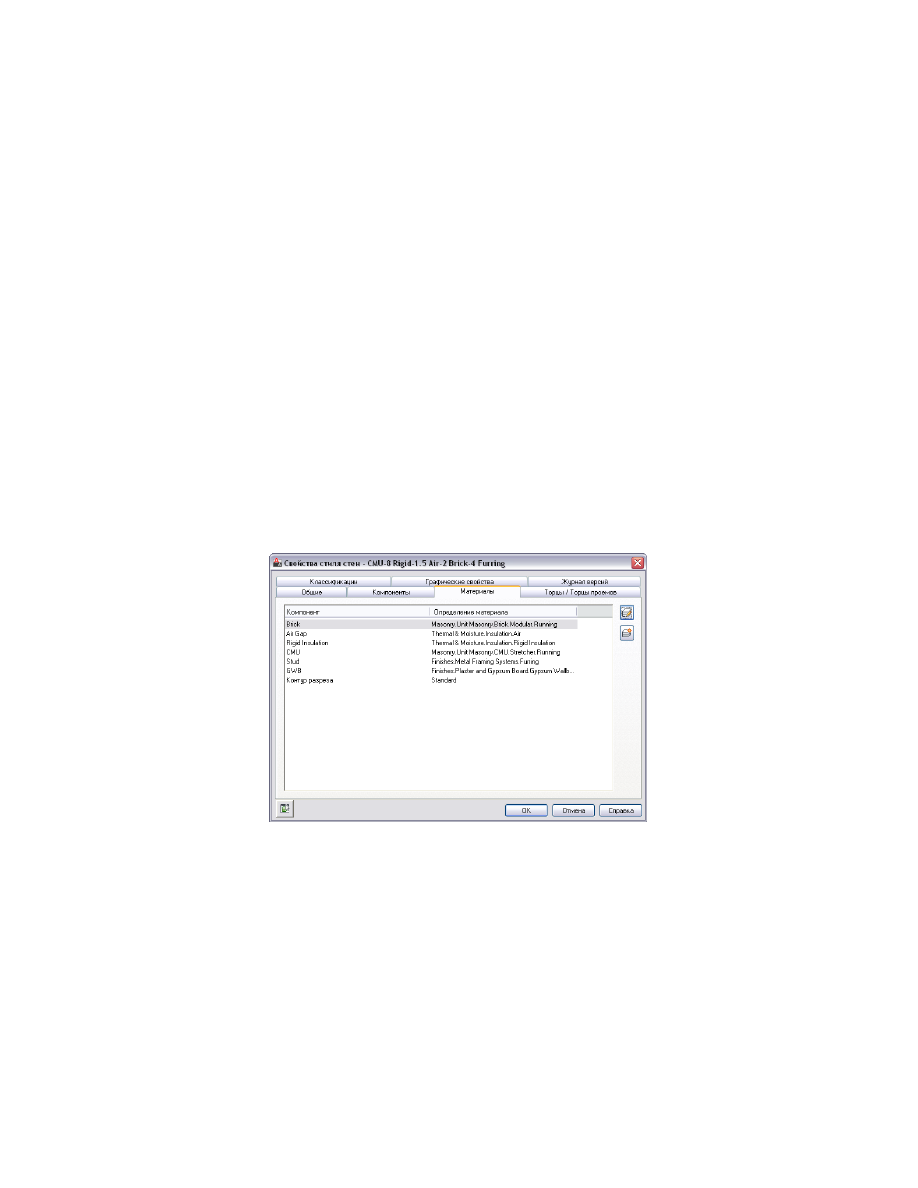

Следует избегать использования кнопок "Редактировать материал" или "Новый
материал" вкладки "Материалы" редактора стилей. Хотя эти кнопки могут казаться
эффективными способами динамического редактирования и создания новых
материалов, они дают возможность непредумышленно отредактировать материал,
который был использован во множестве различных стилей объектов, что может
привести к неожиданным и весьма серьезным изменениям качества графики
чертежа, а также позволяют создать материал, который не соответствует
определениям стандартных материалов.

В редакторе стилей имеются кнопки "Редактировать материал" и "Новый материал". Эти
кнопки могут казаться эффективным и удобным способом динамического создания
материалов, однако пользоваться ими не рекомендуется, так как с их помощью можно
случайно создать нестандартные материалы.

■

Следует связывать широко используемые стандартные материалы с
инструментами палитр, чтобы иметь к ним быстрый и легкий доступ без
необходимости поиска файла библиотеки материалов в Диспетчере стилей.

1060 | Глава 14 Рекомендации по созданию содержимого

■

Определения материалов представляют собой коллекцию экранных
представлений.

Поэтому каждое создаваемое определение материала должно

помещать переопределения стиля в каждое экранное представление.

■

При создании и редактировании определений материалов не стоит забывать о
степени детализации, в особенности при задании образцов штриховок и их
масштабов. В стандартных шаблонах чертежей имеется три экранных
представления для определений материалов, предназначенных для работы с
масштабными коэффициентами. Конечно, можно создать и дополнительные
конфигурации экранных представлений и связанные с ними экранные
представления для более точного решения вопросов, связанных с зависимостью
от масштабов. Существующие экранные представления, связанные с зависимостью
от масштаба:

Экранное представление материа-
лов

Конфигурация экранного представ-
ления

Высокое качество

Общее, высокого качества

Среднее качество

Общее, среднего качества

Низкое качество

Общее, низкого качества

■

При редактировании определений материалов "Общее избирательное" ("General
Screened") или "Общее избирательное отраженное" ("General Reflected Screened")
следует назначать компоненты для слоя с цветом или стилем печати,
избирательная печать которого будет выполняться со значением цвета и типа
линий "ПОСЛОЮ". Эти экранные представления предназначены для
использования консультантами, которым требуется избирательный фоновый
чертеж. Можно установить одно из избирательных экранных представлений
текущим и экспортировать чертеж AutoCAD Architecture в формат AutoCAD.
Путем назначения компонентов для экранированных слоев можно обеспечить
консультантам и сотрудникам возможность управлять их отображением с
помощью традиционных средств управления слоями AutoCAD.

ПРИМЕЧАНИЕ

По умолчанию, избирательные экранные представления из

шаблонов с британскими и метрическими единицами измерения для работы
в США назначают компоненты представлений материалов для слоя
"A-Anno-Scrn", согласно инструкциям о слоях AIA.

Универсальные объекты | 1061

ВНИМАНИЕ

Если требуется использовать определения материалов для управления

представлением компонентов объектов на объекте 2D разреза/фасада на линии
разреза, вначале необходимо установить значение "По материалу" для компонента
"Определяющая линия" в экранном представлении 2D разрезов/фасадов "Общее".
Затем следует отредактировать определения материалов, используемые в разрезе,
и задать для компонента "Линии 2D разреза/фасада" цвет, тип, вес линий и стиль
печати, которые требуется увидеть на разрезе/фасаде. Также необходимо убедиться
в том, что снят флажок параметра "Сохранять свойства слоя, цвета, типа линий из
набора экранных представлений, использованного во время формирования".

Определения многовидовых блоков

Определения многовидовых блоков могут использоваться как для геометрических
символов, так и для символов аннотаций (в первую очередь, каналов и марок сеток
колонн).

Соглашения по именованию многовидовых блоков

<Необязательное указание системы изме-
рений>_<Общая категория объек-

Многовидовые блоки, описывающие
геометрию.

тов>_<Определенный тип объекта>_<Не-
обязательное поле описания>_<Необяза-
тельное поле описания>

<Необязательное указание системы изме-
рений>_<Назначение/тип пояснений>_<Не-
обязательное поле описания>

Многовидовые блоки, описывающие по-
яснения.

Примеры имен определений многовидовых блоков

Пример имени

Описание определения многовидово-
го блока

Бр_Меб_Кровать_Шир

Определение многовидового блока крова-
ти, ширина которой больше стандартной,
используемой в проекте с британской си-
стемой единиц.

М_Канализ_Унитаз_Бачок-Стена

Определение многовидового блока унитаза
со смывным бачком, смонтированным на
стене, используемого в проекте с метриче-
ской системой единиц.

1062 | Глава 14 Рекомендации по созданию содержимого

Пример имени

Описание определения многовидово-
го блока

Chase ("Канал")

Определение многовидового блока для
канала.

Бр_СетКоордОси_Марка_Квадр

Определение многовидового блока для
марки сетки колонн, с квадратным симво-
лом марки.

Имена определений блоков для отображаемых блоков, являющихся компонентами
многовидовых блоков, также должны формироваться в соответствии с заданной
логикой.

Соглашения по именованию отображаемых блоков:

<Необязательное указание системы изме-
рений>_<Общая категория объек-

Отображаемые блоки многовидовых
блоков, описывающих геометрию.

тов>_<Определенный тип объекта>_<Не-
обязательное поле описания>_<Указатель
направления вида>

<Необязательное указание системы изме-
рений>_<Назначение/тип поясне-

Отображаемые блоки многовидовых
блоков, описывающих пояснения.

ния>_<Описательный элемент ("2D",
"Масштабируемый" и т.д.)>

Примеры имен отображаемых блоков:

Примеры имен

Описание отображаемого блока

Бр_Меб_Кровать_Шир_П

2D вид в плане из многовидового блока
кровати, ширина которой больше стандарт-
ной.

Бр_Меб_Кровать_Шир_Сп

2D вид спереди многовидового блока кро-
вати, ширина которой больше стандартной.

I_Furn_Bed_Queen_M ("Бр_Меб_Кро-
вать_Шир_М")

3D модель многовидового блока кровати,
ширина которой больше стандартной.

Бр_МаркаСетки_2D

2D блок обозначения марок сетки коорди-
национных осей с атрибутом для многови-
дового блока обозначений марок сетки.

Универсальные объекты | 1063

Наилучшие практические приемы при работе с определениями многовидовых
блоков:

■

Следует ограничить использование многовидовых блоков, предназначенных для
пояснений, обозначениями сеток, каналами и марками. Для определения
многовидового блока, используемого в качестве марки спецификации,
используется инструмент "Создать марку", который вызывается нажатием кнопки

вкладки "Аннотации"

➤

панели "Спецификации"

➤

"Создать марку"

■

Для многовидовых блоков по умолчанию имеется два возможных экранных
представления. Обычно представление "Общее" используется для большинства
видов в плане. Для определения масштабируемого многовидового блока можно
вместо этого следует использовать представление "План", представления "План
с подробностями" и "План без подробностей", а также любые иные экранные
представления, которые могут быть созданы для видов в плане с другим
масштабом. В данных случаях экранное представление "Общее"

не

используется.

■

Для сохранения определений многовидовых блоков используется Мастер
библиотечных элементов. Сохранять их в шаблоне не следует. Единственное
исключение для этого правила - пользовательское определение многовидового
блока марок сеток колонн.

Профили

Профили представляют собой 2D определения общего назначения, которые помогают
в определении геометрии, входящей в другие стили. Например, 2D форма может
быть преобразован в профиль для описания формы поручня. Профиль затем
выдавливается по длине перил, в стиле которых профиль используется для описания
поручня.

Соглашения по именованию определений профилей:

<Назначение профиля>_<Поле описания>_<Необязательное дополнительное поле
описания>_<Необязательное указание размера>

Примеры имен определений профилей:

Пример имени

Описание определения профиля

Поручень_Ручка

Профиль, предназначенный для описания
ручки поручней в стиле перил

Дверь(Одностворчатая)_ Остекление

Профиль для описания панели остекленной
двери.

1064 | Глава 14 Рекомендации по созданию содержимого

Пример имени

Описание определения профиля

ОснованиеСтены_1x4

Профиль, предназначенный для задания
основания 1x4 в определении сдвига стены.

БордюрнаяРейка_2x10

Профиль, предназначенный для описания
бордюрной рейки размером 2x10 в стиле
кромок скатов крыш.

Содержимое на основании символов и инструментов

Термины "Символы" и "Инструменты" в контексте данного раздела, прежде всего,
относятся к механизмам извлечения разных типов компонентов, которые являются
внешними по отношению к шаблону чертежа: стилей, многовидовых блоков,
маскирующих блоков и компонентов, основанных на командах.

AD-библиотека

Любой компонент содержимого на основании символов, за исключением разного
типа выносок и заголовков, должен создаваться с помощью Мастера библиотечных
элементов, так что доступ к нему может быть получен или с вкладки "AD-библиотека"
модуля Design Center, или с помощью инструмента палитры.

ПРИМЕЧАНИЕ

Неверное масштабирование пользовательских блоков происходит

при копировании прикрепленных к ним объектов (таких как стандартные двери)
и вставке их в чертеж, в котором заданы другие единицы.

Наилучшие практические приемы при работе с AD-библиотекой:

■

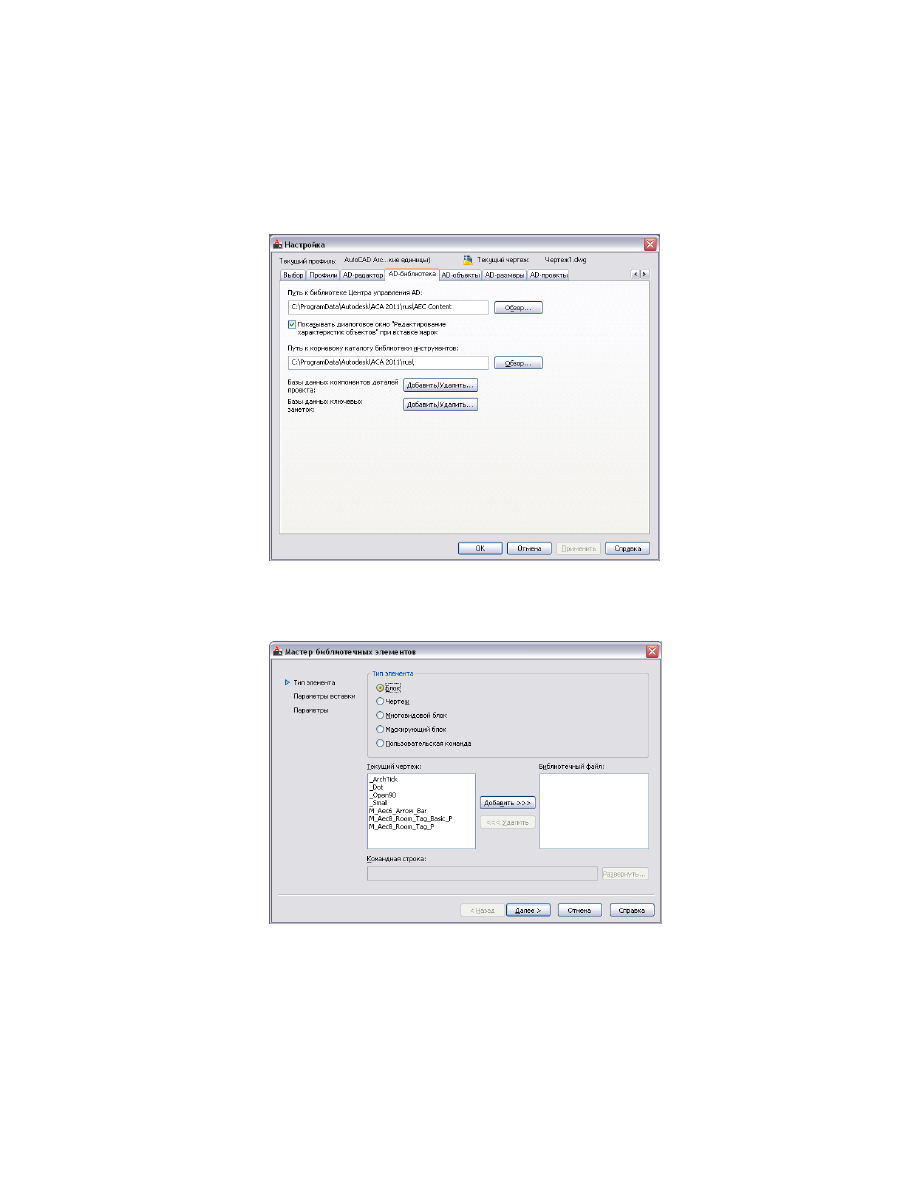

Пользовательские файлы AD-библиотеки не следует хранить в стандартных
папках "Imperial" и "Metric". Путь к файлам AD-библиотеки задается на вкладке
"AD-библиотека" диалогового окна "НАСТРОЙКА". Папка, определенная как
папка AD-библиотеки модуля Design Center, можно иметь любое число вложенных
папок. Доступ к ним будет обеспечиваться с вкладки "AD-библиотека" модуля

Содержимое на основании символов и инструментов | 1065

■

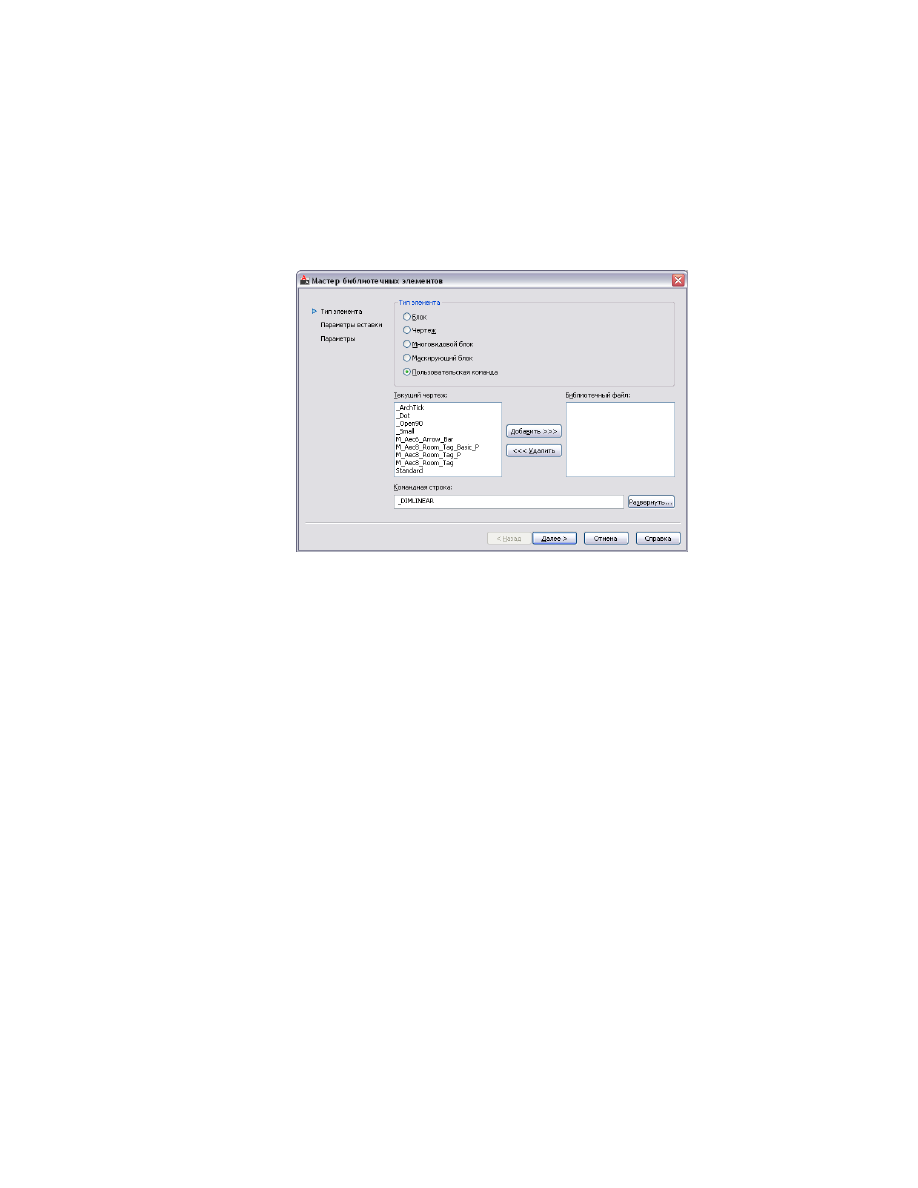

Создавая компонент AD-библиотеки, не стоит забывать, что в результате
получается новый файл чертежа, который берет свое содержимое и другие
параметры из того чертежа, из которого вызван Мастер библиотечных элементов.
Поэтому до запуска Мастера необходимо выполнить следующее:

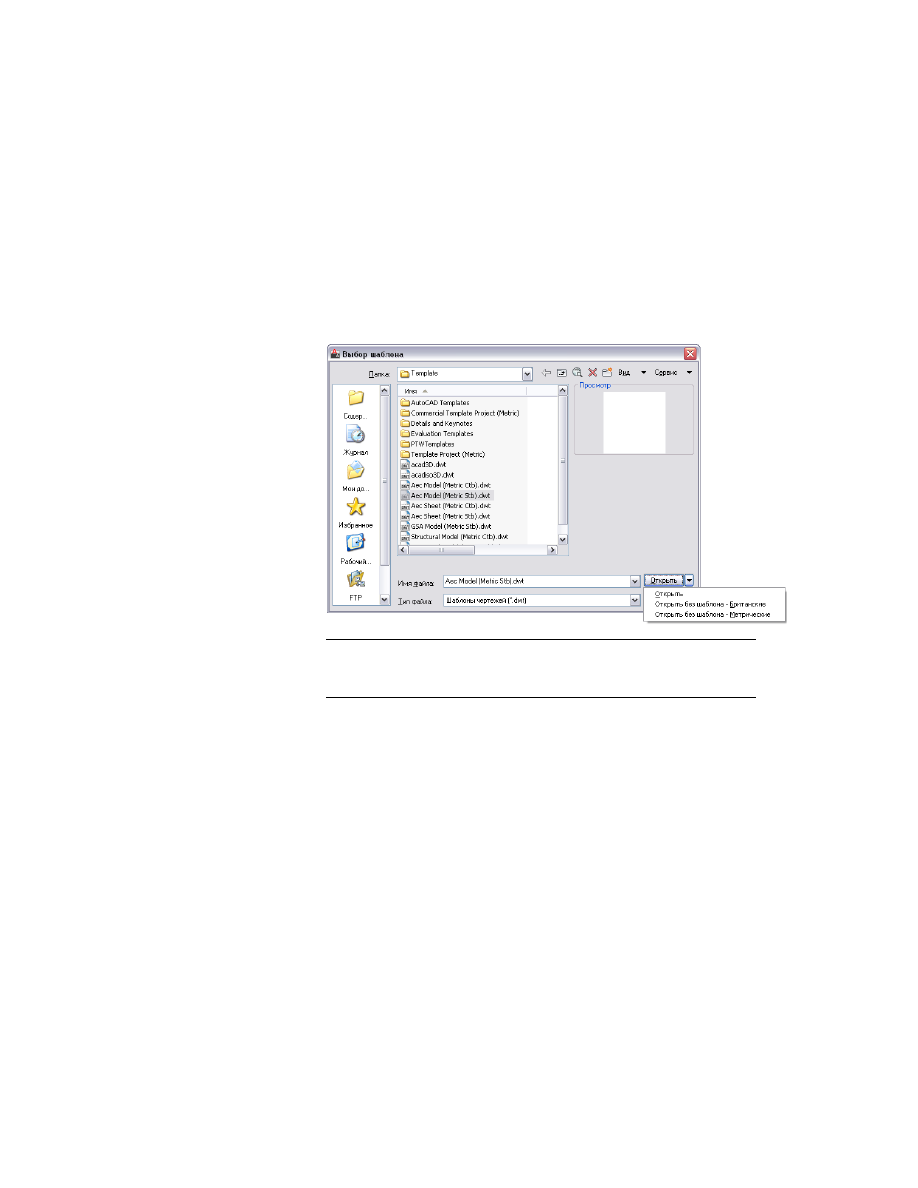

Начать работу в новом чертеже. Вместо обращения к команде БСОЗДАТЬ,
загружающей шаблон, воспользоваться командой НОВЫЙ и выбрать из
раскрывающегося списка "Открытие файла" "Открыть без шаблона -
Британские".

ВНИМАНИЕ

Удостовериться в том, что в параметрах настройки чертежа

задана автоматическая загрузка стиля ключей слоев в любой новый чертеж.
Это очень важно для связи библиотечного компонента с ключами слоев.

Установить белый цвет для фона окна чертежа. Полученный файл
компонента будет иметь связанный с ним значок. Цвет фона значка будет
совпадать с цветом фона окна чертежа AutoCAD.

Удостовериться в том, что все требующиеся для библиотечного компонента
элементы присутствуют в текущем чертеже. В случае многовидового блока,
который может быть описан в другом чертеже, при простом копировании
такого блока в текущий чертеж все необходимые отображаемые блоки будут
импортированы вместе с ним.

Создать графическое изображение для значка файла компонента в модуле
Design Center.

AD-библиотека | 1067

ВНИМАНИЕ

Не забывайте, что значок Центра управления - всего лишь

миниатюра. Графика должна быть простой. По умолчанию значок модуля
Design Center создается на основе

всей

геометрии, которая имеется в окне

чертежа в момент сохранения файла компонента.

■

Следует всегда связывать ключ слоя с файлом AD-библиотеки.

■

Необходимо всегда сопровождать файл AD-библиотеки описанием.

■

При сохранении файла библиотечного компонента следует убедиться, что он
будет сохранен в папке AD-библиотеки, указанной в диалоговом окне
"НАСТРОЙКА". По умолчанию это не происходит. Следует нажать кнопку "Обзор"
рядом с полем имени файла в Мастере библиотечных элементов, чтобы
гарантировать сохранение файла в нужной папке.

■

Большая часть файлов компонентов, описывающих архитектурную геометрию,
должна состоять из блоков, многовидовых блоков и маскирующих блоков.

■

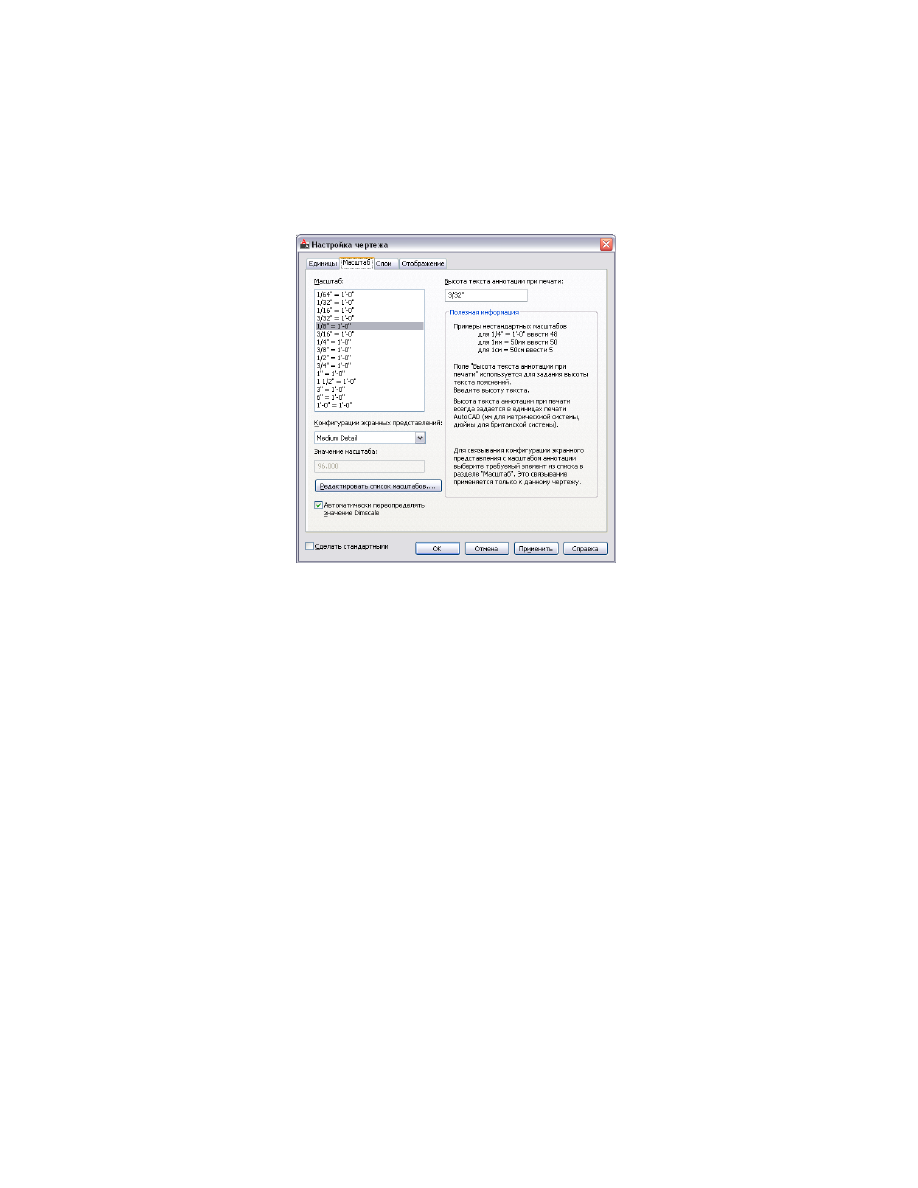

К файлам компонентов документации, вне зависимости от того, основаны ли
они на блоках или на многовидовых блоках, предъявляется дополнительное
требование: их следует вставлять с масштабом, соотнесенным с предполагаемым
масштабом печати, учитывая значение параметра "Размер текста пояснений при
печати" в диалоговом окне параметров чертежа. В качестве базового значения
можно использовать одну единицу AutoCAD (дюйм или миллиметр, в
зависимости от того, какие единицы измерения используются - британские или
метрические). Любой элемент в файле содержимого, имеющий размер в одну
единицу, будет соответствовать размеру текста пояснений при печати с
масштабом, заданным в момент вставки. Размер элементов, которые не

1068 | Глава 14 Рекомендации по созданию содержимого

предполагается печатать с высотой текста пояснений при печати, может
определяться пропорционально.

Содержимое инструментов палитр и инструментов для
пояснений смешанного типа

Инструменты палитр, а также каталоги инструментов, являются эффективными
средствами распределения и стандартизации содержимого, а также автоматизации
параметров вставки и создания элементов содержимого.

Наилучшие общие практические приемы при работе с инструментами палитр

■

Следует создавать пояснения, пользуясь преимуществом применения параметра
"Высота текста пояснений при печати".

■

Обычно инструменты следует сохранять в каталоге. В этом случае, если
непреднамеренно удалить палитру, на которой они присутствуют в рабочем
пространстве пользователя, инструмент может быть восстановлен с исходной
палитры.

■

При создании инструментов палитр следует изыскивать возможности для
автоматизации. За исключением инструментов для AD-библиотеки, имеются

Содержимое инструментов палитр и инструментов для пояснений смешанного типа | 1069

различные свойства, которые можно предварительно настроить для
автоматизации создания в дальнейшем стандартных объектов.

■

Если требуются выноски, использующие графику разного качества, можно
ограничить количество создаваемых фактических инструментов, используя
динамические блоки. Недостаток этого, однако, состоит в том, что можно потерять
в стандартизации, так как один и тот же инструмент выноски может быть связан
с несколькими марками на одном и том же чертеже при смене параметра
состояния вида выносок после их вставки.

■

Марки требуется сохранять в том же файле, что и определения спецификаций и
наборов свойств. Это облегчает их редактирование, хотя в этом нет технической
необходимости с точки зрения правильной работы.

■

Текст и метки в марках должны быть объектами многострочного текста. МТЕКСТ,
связанный с определением характеристики, будет автоматически преобразован
в правильно сформатированное определение атрибута.

■

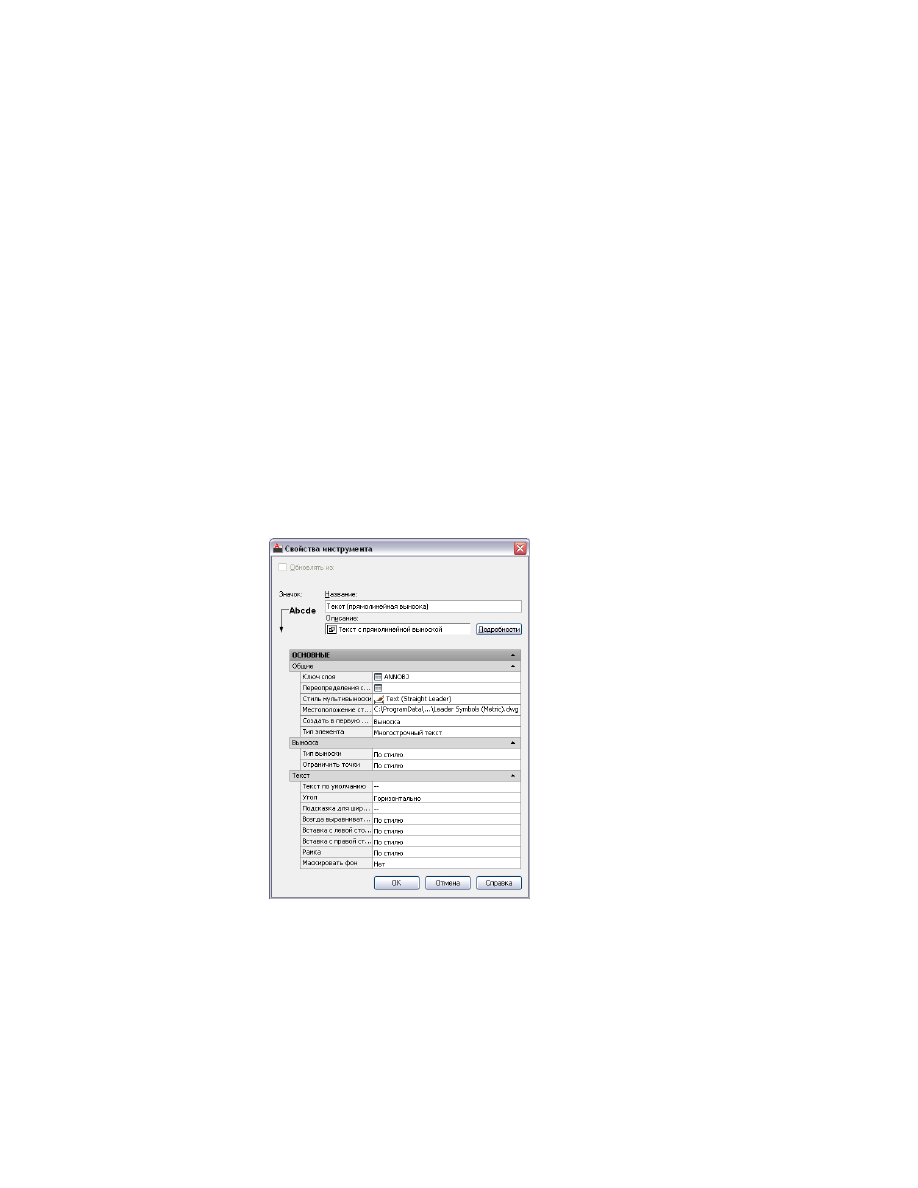

Следует тщательно выбирать свойства инструмента для выносок. Имеется
несколько настроек по умолчанию, которые позволят создавать простую выноску
с меньшими затратами времени при большей стандартизации.

1070 | Глава 14 Рекомендации по созданию содержимого

■

Создание инструментов для стандартных размеров AutoCAD следует производить
с помощью Мастера библиотечных элементов. В этом случае можно использовать
опцию "Пользовательская команда" и применять ключи слоев, чтобы
гарантировать размещение размеров на правильном слое.

■

Инструменты линий обрыва должны содержать поддерживающие элементы,
сохраняемые в том же чертеже, что и символ линии обрыва. Это облегчит их
последующее редактирование, а также редактирование других
многокомпонентных инструментов, таких как марки. Все свойства обозначений

Содержимое инструментов палитр и инструментов для пояснений смешанного типа | 1071

AutoCAD Architecture 2011. Руководство пользователя (глава 11-16) - часть 7
