AutoCAD Architecture 2011. Руководство пользователя (глава 11-16)

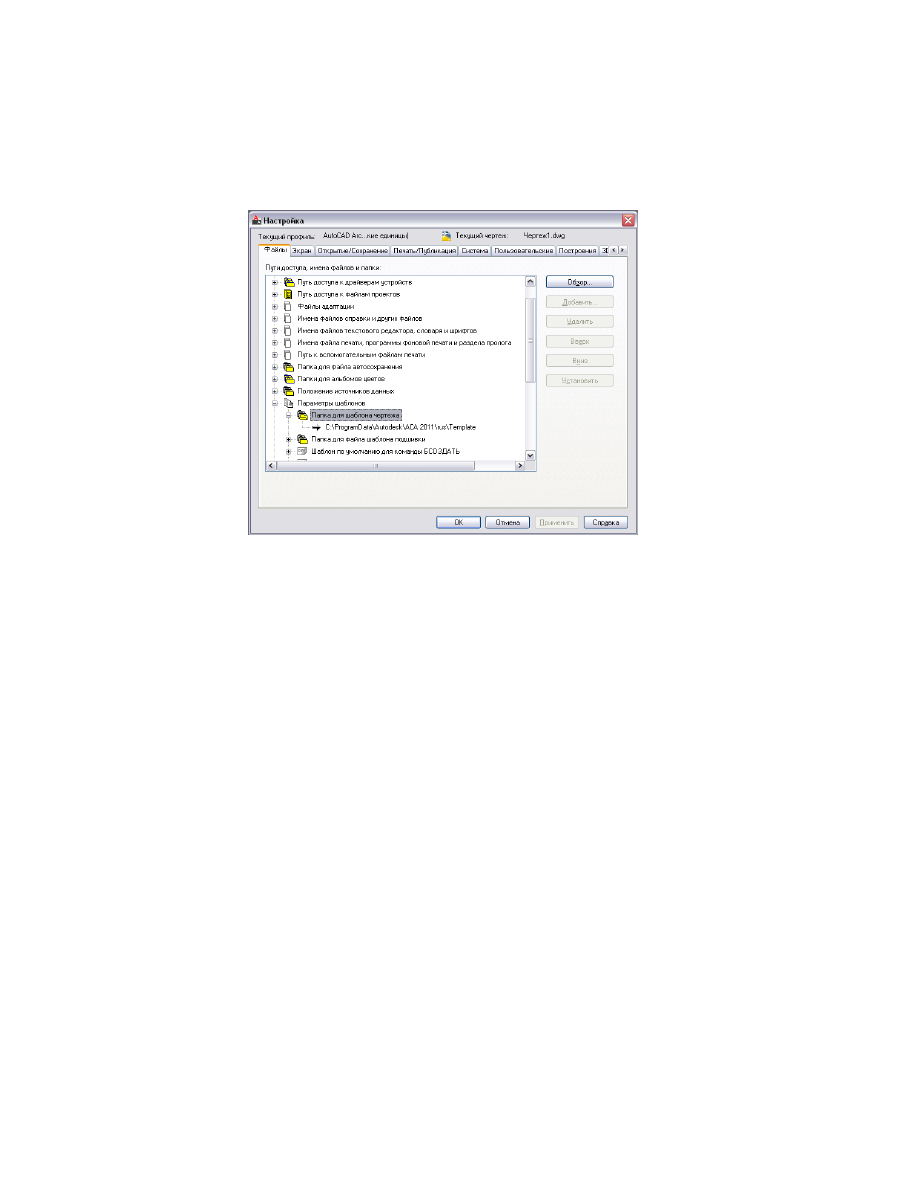

Задание папки для хранения файлов шаблонов в диалоговом окне "Настройка".

Элементы, которые должны входить в файл шаблона:

■

Определения слоев:

количество стандартных слоев должно быть сведено к

минимуму. Большая часть слоев создается с помощью набора ключей слоев,
загружаемого в чертеж. Необходимо вносить в шаблон стандартные слои только
для тех иных объектов и параметров, которые должны содержаться в шаблоне
до загрузки набора ключей слове или до создания объектов.

■

Текстовые стили:

определения текстовых стилей, которые будут использоваться

для стандартных примечаний и размеров.

■

Основные надписи, листы и наборы параметров листа:

их следует создавать

в шаблонах, предназначенных для использования в качестве шаблонов листов
для печати. В шаблонах, предназначенных для подшивок, непременно следует
хранить наборы параметров листа, которые будут служить параметрами листов
при публикации подшивки.

■

Многовидовые блоки:

обычно их следует хранить в качестве элементов

AD-библиотеки, однако если требуется использовать пользовательский блок
марки сетки колонн вместо стандартной марки сетки, его следует сохранить в
шаблоне.

1008 | Глава 14 Рекомендации по созданию содержимого

ПРИМЕЧАНИЕ

Неверное масштабирование пользовательских блоков

происходит при копировании прикрепленных к ним объектов (таких как двери
с дверной фурнитурой) и вставке их в чертеж, в котором заданы другие единицы.

■

Определения классификаций:

те определения классификаций, которые часто

используются, лучше хранить в шаблоне чертежа, чтобы без труда получать к
ним доступ при необходимости в классификации стиля или отдельного объекта.

Элементы, которые не должны входить в файл шаблона:

■

Большинство стилей:

их следует хранить в чертеже библиотеки стилей с

соответствующим инструментом палитры, который позволит при необходимости
быстро и с легкостью импортировать стили. Хранение стилей в библиотеке стилей
и обеспечение к ним доступа с помощью инструментов воспрепятствует засорению
базы данных чертежа неиспользуемыми стилями.

■

Содержимое на символьной основе:

Данные элементы обычно эффективнее

хранить в AD-библиотеке или - в случае выносок и марок - в библиотечном
чертеже. И в этом случае при необходимости инструменты палитр обеспечат к
ним быстрый и легкий доступ.

■

Размерные стили:

AD-размеры и стандартные размерные стили AutoCAD, от

которых зависит их отображение, нет необходимости хранить в шаблоне. Вместо
этого их можно сохранять тем же образом, что и другое содержимое на основе
стилей - в чертеже библиотеки стилей, и получать к ним доступ с помощью
инструментов палитр.

■

Стили ключей слоев и стандарты именования слоев:

хотя их можно хранить

в шаблоне, лучше их хранить в библиотечном чертеже и использовать диалоговое
окно "Настройка чертежа" для гарантии того, что в новый чертеж и в любой
чертеж, над которым уже велась работа, при их открытии импортируется самая
последняя версия стилей ключей слоев. Таким образом гарантируется
использование самой новой версии.

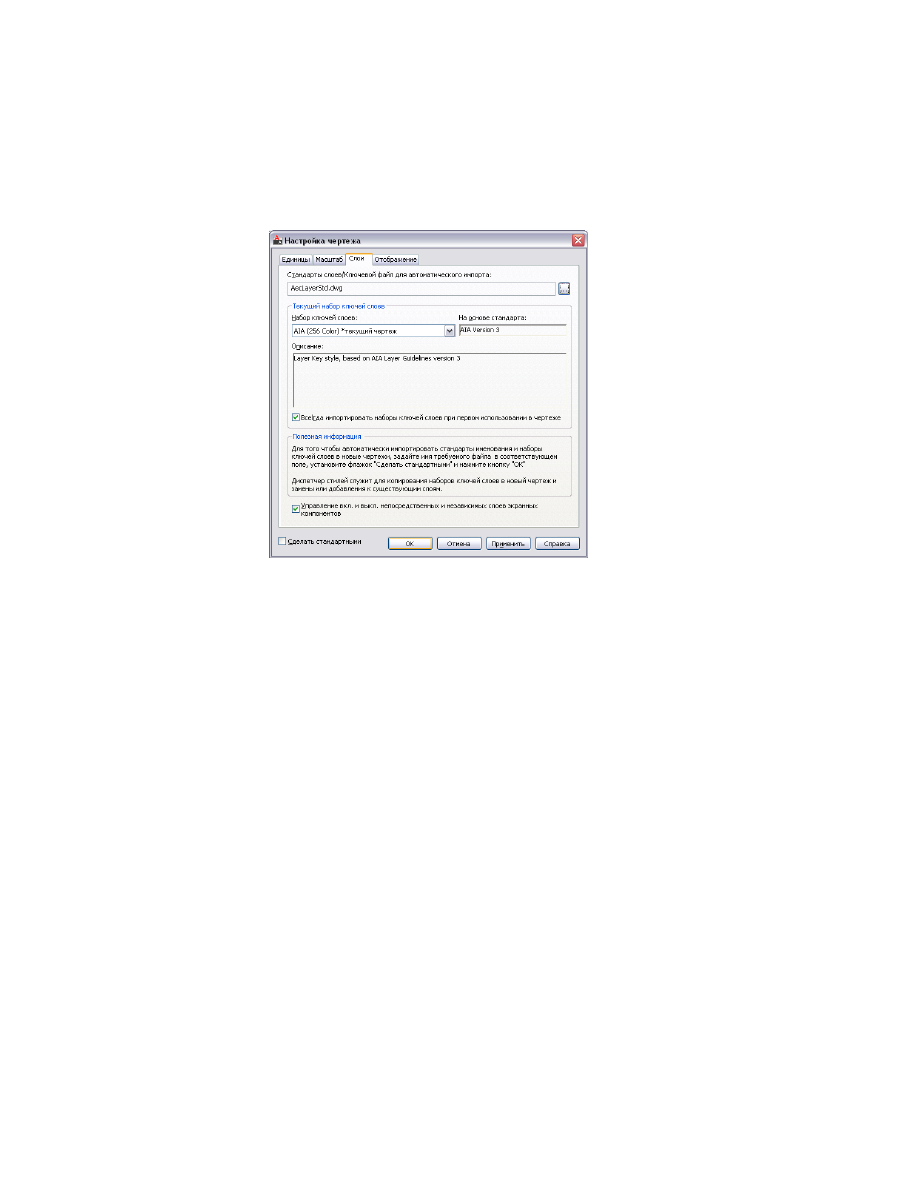

Параметры слоев в диалоговом окне "Настройка чертежа". Обратите внимание, что для
стиля ключей слоев задан авто-импорт и что установлен флажок "Сделать стандартными".
Такие настройки гарантируют, что даже при начале работы с чертежом без шаблона
будет загружаться подходящий набор ключей слоев. Обратите внимание, что флажок
опции "Всегда импортировать наборы ключей слоев при использовании в чертеже" также
установлен. Этот параметр, основанный на чертеже, должен задаваться в шаблоне. Тем

Шаблоны чертежей | 1009

самым гарантируется использование самой последней версии стиля ключей слоев и в
тех чертежах, работа над которыми уже ведется.

Чертежи библиотеки стилей

Большая часть содержимого, основанного на стилях, должна храниться в чертеже
центральной библиотеки, доступном для всех пользователей. В большинстве случаев
стили, содержащиеся в данном файле, можно импортировать, выбрав инструмент
на палитре. Если предполагается использовать значительное количество
пользовательских стилей, может возникнуть желание разбить библиотечные чертежи
по типам, чтобы сделать управление ими более легким.

Общие рекомендации по работе с чертежами библиотеки стилей:

■

Следует начинать с подходящего чертежа шаблона, в который входят все
конфигурации экранных представлений и в котором установлены требующиеся
единицы измерения. Это позволит редактировать или просматривать стили из
библиотеки в контексте их использования.

■

Если библиотека стилей хранится в сетевой папке, удостоверьтесь в том, что этой
папке назначено одно и то же название виртуального диска на компьютере
каждого из пользователей. AutoCAD Architecture поддерживает назначение путей
в стандарте UNC (Универсального соглашения об именовании). Если имеются

1010 | Глава 14 Рекомендации по созданию содержимого

сомнения в том, что имена серверов не будут меняться, можно рассмотреть
возможность данного способа назначения пути к библиотеке стилей, чтобы
избежать проблем с нарушением соответствия обозначений.

■

Если требуется ограничить возможности пользователей по внесению изменений
в библиотеку стилей, ее можно сохранить в папке с атрибутом "только для чтения".
Это не помешает использованию стилей.

Шаблоны проектов

Правильно организованный шаблон проекта поможет автоматизировать
использование стандартов организации и упростить процедуру запуска и настройки
нового проекта. В зависимости от типа предстоящей работы, шаблон проекта может
быть весьма полным, или же в нем могут быть сформированы лишь рамочные
соглашения для проекта. Если проект связан с уникальными разработками и типы
зданий различны, может оказаться, что самым эффективным шаблоном проекта
будет шаблон, имеющий минимальную структуру. С другой стороны, если
проектируется типовое здание или разрабатываются здания-прототипы, более
эффективным шаблоном проекта может оказаться тот, в который входит большее
количество информации, касающейся структуры определенного проекта.

Создание шаблона проекта - не то же самое, что простое копирование и
переименование существующего проекта. Для правильного вызова шаблона его
необходимо указать в момент создания нового проекта.

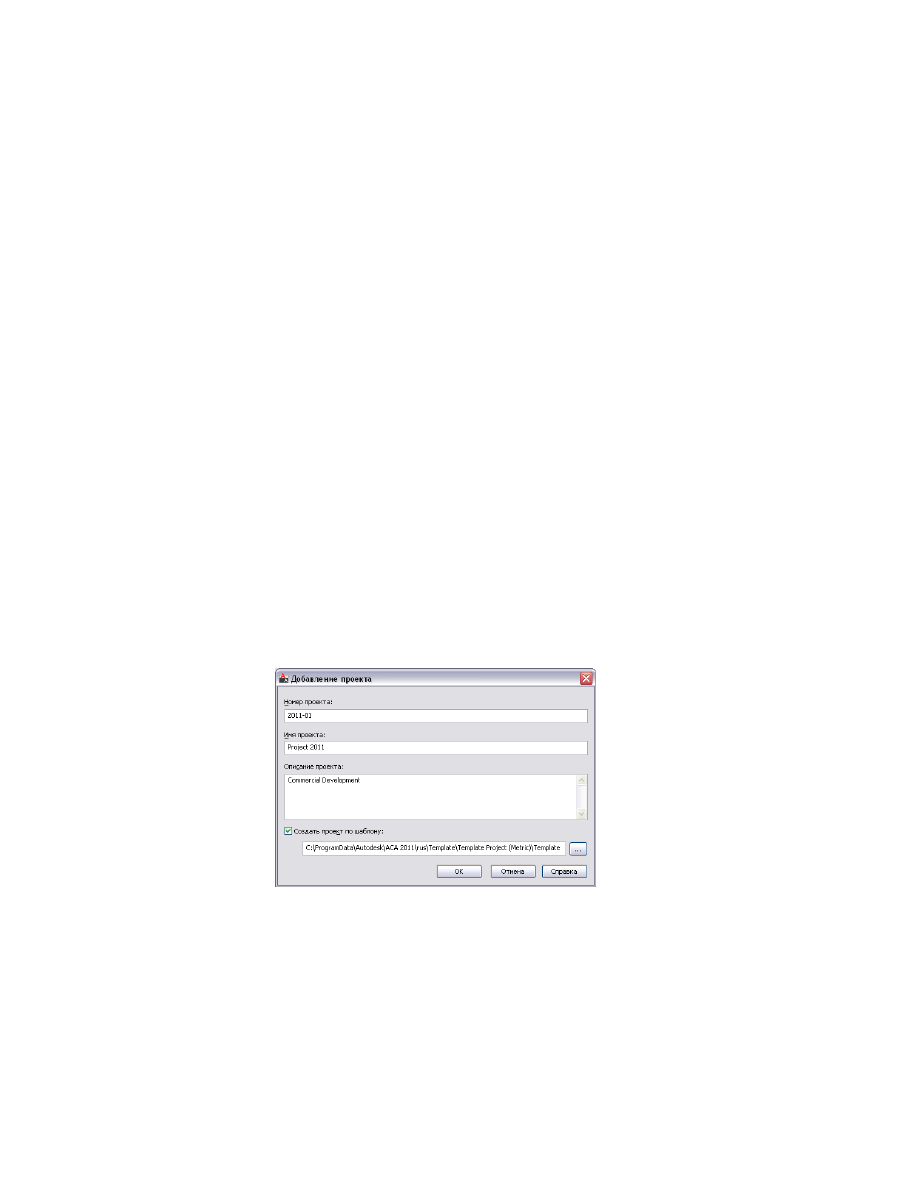

Указание шаблона проекта в диалоговом окне "Добавление проекта". Это - единственная
возможность его указания. При создании нового проекта параметры и файлы указанного
шаблона проекта будут скопированы в новый проект.

Шаблоны проектов | 1011

Шаблоны чертежей

Для проектов AutoCAD Architecture в качестве одного из свойств проекта задаются
файлы шаблонов. Они определяют, какие чертежи используются в качестве шаблонов
для конструкций, элементов и видов. Данные параметры шаблонов не зависят от
параметров шаблонов, заданных в диалоговом окне "Настройка". Эти шаблоны
должны находиться в папке, доступной всем пользователям.

Сведения о проекте

Электронная таблица, доступ к которой осуществляется из диалогового окна
"Свойства проекта", содержит подробную информацию, которая может связываться
с основными надписями с помощью полей или же вставляться в многострочный
текст или атрибуты блоков. Эти данные полностью определяются пользователем.
Данные, являющиеся общими для всех проектов, следует включать в шаблон проекта.

Подшивки

Во все проекты AutoCAD Architecture входит файл подшивки AutoCAD (с
расширением .dst). Если проект используется в качестве шаблона, его файл подшивки
копируется в новый проект вместе с другими файлами и папками проекта и
переименовывается в соответствии с характеристиками нового проекта. Файл
подшивки содержит разнообразную существенную информацию, которую можно
предварительно настроить как часть всего шаблона проекта.

Элементы, которые можно изменить в файле подшивки, для использования в
шаблоне проекта:

■

Файл шаблона листа по умолчанию:

таким шаблоном должен быть лист, в

котором определены вкладки-листы, представляющие все стандартные настройки
параметров печати. В нем также должна быть вкладка-лист, сохраненная в
качестве настройки листа, используемой для переопределения при публикации.

■

Структура подгрупп:

имеется возможность добавлять и удалять подгруппы

листов в соответствии со стандартной схемой и структурой подшивок в
организации.

■

Листы:

возможно заблаговременное создание листов для последующего

автоматического формирования структуры подшивки.

■

Пользовательские свойства подшивки:

можно задавать стандартные свойства

(поля данных), которые могут связываться с многострочным текстом в основной
надписи или с полями атрибутов.

1012 | Глава 14 Рекомендации по созданию содержимого

ПРИМЕЧАНИЕ

Если задаются пользовательские свойства, которые необходимо

связать с основной надписью, можно ввести "----" в качестве значения по
умолчанию, с тем чтобы впоследствии поля, значения которых не определены,
можно было без труда найти и отредактировать.

Элементы, которые НЕ следует вносить в файл подшивки для AutoCAD
Architecture

■

Папки исходных чертежей:

в AutoCAD Architecture чертежи видов

автоматически становятся исходными чертежами. Данный параметр следует
оставлять незаполненным в свойствах подшивки проекта AutoCAD Architecture.

■

Блок метки для видов:

с ним работают с помощью инструмента "Марка названия"

инструментальной палитры AutoCAD Architecture. Его также можно настроить
в соответствии со стандартами организации. Этот параметр не заполняется.

■

Блоки выносных элементов:

как и в случае марок названий, их определяют с

помощью различных инструментов выносных элементов на инструментальных
палитрах AutoCAD Architecture. Возможна их настройка в соответствии со
стандартами организации. Данный параметр заполнять не следует.

Стандарты проекта

Все параметры, заданные в диалоговом окне "Настроить стандарты проекта AD",
будут скопированы вместе с шаблоном проекта в новый проект. Файлы стандартов,
являющиеся уникальными для проекта, другими словами, файлы стандартов, которые
могут быть дополнительными или могут переопределять стандарты предприятия,
следует помещать в папку "Standards" ("Стандарты") шаблона проекта. Данные файлы
будут скопированы в новый проект с модификацией путей.

Как и в случае чертежей библиотеки стилей, если в файлы стандартов вносится файл,
не основанный на проекте, требуется определиться, использовать ли сетевой диск
или UNC-наименование пути к файлу. Если используется обозначение сетевого
диска, для него должна использоваться одна и та же буква на всех рабочих станциях.
Если выбрано имя UNC, следует обеспечить неизменность пути к серверу в обозримом
будущем.

Каталоги и палитры инструментов проекта

Кроме соответствующих стандартам организации каталогов пользовательских
инструментов, у каждого проекта имеется собственная библиотека компонентов с
каталогами инструментов, связанными с этим проектом . Она также может быть

Шаблоны проектов | 1013

задана в шаблоне проекта. Вот несколько простых правил, которым нужно следовать
при создании каталогов инструментов проекта.

■

Новый каталог создается из вида "Библиотека проекта" в Библиотеке компонентов.
Доступ к библиотеке проекта осуществляется с помощью кнопки "Библиотеки
компонентов" в нижней части окна Диспетчера структуры проекта.

■

При создании новых каталогов в библиотеке проекта следует размещать их в
папке Standards/Tool Catalogs (Стандарты/Каталоги инструментов), входящей в
папку шаблона проекта.

ВНИМАНИЕ

Для правильного копирования каталогов проекта при выборе шаблона

проекта необходимо начинать организацию шаблона проекта на основании одного
из шаблонов, поставляемых вместе с AutoCAD Architecture. Также не следует
забывать: хотя каталог проекта копируется из шаблона проекта, инструменты в
каталоге остаются неизменными; пути к ним остаются такими же, какими они были
указаны в шаблоне.

Структура проекта

Если идет работа над таким типом здания, основные характеристики которого
переходят из одного проекта в другой, или над прототипом здания, может показаться
удобным заранее задать некоторые аспекты самой структуры проекта. Ни одно из
этих действий не является абсолютно необходимым, и степень предварительного
определения этих компонентов выбирается пользователем.

Элементы структуры проекта, которые могут быть заданы в шаблоне проекта

■

Ярусы и секции

■

Конструкции и элементы:

кроме описания категорий и вложенных категорий,

все чертежи конструкций и элементов будут скопированы из шаблона проекта
в новый проект.

■

Виды:

если конструкции и элементы создаются как часть структуры шаблона

проекта, также можно создать чертежи видов, в которые входят конструкции.

ПРИМЕЧАНИЕ

AutoCAD Architecture позволяет использовать относительные пути

к внешним ссылкам. Такой режим устанавливается по умолчанию в свойствах
проекта. Если относительные пути не используются и в качестве части шаблона
проекта созданы конструкции, элементы и виды, то при создании нового проекта
путь к этим элементам будет переопределен автоматически в соответствии с
местоположением нового проекта.

1014 | Глава 14 Рекомендации по созданию содержимого

Каталоги инструментов

Каталог инструментов является одним из наиболее существенных компонентов
коллекции пользовательского содержимого любой организации. Он представляет
собой центральное хранилище всего содержимого на основе инструментов, которое
может и должно включать в себя инструменты, обеспечивающие доступ к стилям,
AD-библиотеке, выносным элементам, маркам спецификаций и иным аннотациям.
Так как каталог является настолько важной частью эффективной системы
распределения и управления содержимым, нужно тщательно спланировать его
местоположение, организацию и структуру. Следует также принять меры к защите
компонентов каталога инструментов от недопустимых или непредвиденных
изменений.

Если пользователи будут загружать каталог в свою библиотеку компонентов вручную,
его местоположение не играет особой роли; он всего лишь должен находиться в
таком месте, в котором его смогут найти пользователи. Если решено автоматизировать
загрузку палитры путем создания файла установки каталога, требуется гарантировать
одинаковый способ доступа к сетевой папке файла каталога для всех пользователей.
Как и для других типов сетевых компонентов, необходимо тщательно взвесить все
преимущества и недостатки как сетевых дисков, так и назначения UNC-имени.

Если необходимо ограничить способность пользователей вносить изменения в
каталог инструментов, его можно хранить в папке с атрибутом "только для чтения".
Пользователи сохранят возможность доступа к каталогу для использования
инструментов, однако вносить в него изменения смогут только те, у которых будет
право на запись в эту папку.

Управление экранным представлением объектов

Система управления экранными представлениями AutoCAD Architecture является
весьма гибкой и мощной. Она основана на чертежах. Поэтому параметры
отображения, принятые по умолчанию, следует определять в чертеже-шаблоне. В
поставляемых вместе с AutoCAD Architecture шаблонах уже проделана значительная
часть работы по организации системы экранного представления объектов. В
большинстве случаев следует начинать со стандартных шаблонов и вносить изменения
в существующие параметры, а не пытаться создавать систему представления с нуля.
Тем не менее, для соответствия стандартам организации или проекта, может
потребоваться настройка.

Каталоги инструментов | 1015

Иерархия экранных представлений и управление экранным
представлением "По материалу"

Управление экранным представлением отдельных объектов может проходить на
трех уровнях: параметров чертежа по умолчанию, переопределения стиля и
переопределения объекта. Если задается стиль объекта, переопределение стиля
следует применять только в случае крайней необходимости. Часто имеется
возможность использовать назначение материалов для управления экранным
отображением рабочих линий и компонентов штриховки объектов. По этой причине
многие объекты имеют параметр "По материалу", установленный в чертеже по
умолчанию для их экранных представлений.

Настройка управления экранными представлениями

Как и многие системы AutoCAD Architecture, система экранных представлений
является настраиваемой. Однако, есть несколько моментов, о которых следует
помнить, прежде чем приступать к настройке.

Наилучшие практические приемы настройки системы экранных представлений
объектов

■

Следует начинать с одного из шаблонов по умолчанию. Создание системы
экранных представления с нуля отнимает много усилий и времени. Лучше
начинать с того шаблона, параметры которого более всего близки к необходимым,
и вносить в них изменения.

■

Предпочтительнее изменять существующие конфигурации экранных
представлений и наборы экранных представлений, чем пытаться создавать новые.

■

Создавать новые экранные представления объектов нужно только при крайней
необходимости. Во многих случаях найдется существующее неиспользуемое
экранное представление, которое можно отредактировать. Не следует забывать,
что каждым вновь созданным экранным представлением придется управлять.

ПРИМЕЧАНИЕ

Необходимо помнить, что управление экранными представлениями

опирается на чертежи. Изменения, которые должны стать частью стандарта
организации, следует вносить в шаблон чертежей. Для копирования конфигураций,
наборов и отдельных экранных представлений из чертежа в чертеж используется
Диспетчер экранных представлений.

1016 | Глава 14 Рекомендации по созданию содержимого

ВНИМАНИЕ

Если создается новая конфигурация экранных представлений, в

которой используется существующее экранное представление с внесенными
изменениями, нужно не забывать копировать в шаблон как конфигурацию экранных
представлений, так и измененное экранное представление. При копировании в
шаблон конфигурации экранных представлений связанные с ней экранные
представления и их наборы будут скопированы только в том случае, если их еще
нет в шаблоне. При копировании набора экранных представлений или одного
экранного представления в шаблон, в котором уже имеются наборы экранных
представлений и экранные представления с таким же именем, будет выдан запрос
на перезапись существующих определений.

Степень детализации

При создании новых объектов содержимого и новых экранных представлений всегда
следует учитывать степень детализации. По умолчанию имеется три конфигурации
экранных представлений, связанных со степенью детализации, предусмотренных
при использовании чертежей шаблонов AutoCAD Architecture:

Масштаб чертежа [В скобках - метри-
ческие единицы измерения]

Конфигурация экранного представле-
ния

1/4"=1’-0" [1:50] или крупнее

Высокое качество

1/8"=1’-0" [1:100]

Среднее качество

1/16"=1’-0" [1:200] или мельче

Низкое качество

ПРИМЕЧАНИЕ

Может возникнуть мнение, что принятые по умолчанию

конфигурации экранных представлений не подходят для принятых стандартов
графики. Имеется возможность создания дополнительных экранных представлений
и внесения изменений в существующие, что позволит привести их в соответствие
с действующими стандартами.

Архитектурные объекты часто содержат параметры образцов штриховки в качестве
элемента управления экранным представлением. Необходимо удостовериться в том,
что масштаб образца штриховки и его тип соответствуют используемой степени
детализации экранного представления. Также не нужно забывать задавать масштаб
и тип образца штриховки в определениях материалов: наилучший практический
прием состоит в назначении определений материалов компонентам на основе стилей.
Образцы штриховки, представляющие стандарты пояснений (например, диагональные
линии, обозначающие кирпич на изображениях в плане), должны масштабироваться
в соответствии со степенью детализации. Образцам штриховки, представляющим
объекты геометрии (например, кирпичи фасадов), следует задавать масштаб в 1
единицу чертежа.

Управление экранным представлением объектов | 1017

Содержимое на основе стилей

Содержимое на основе стилей в AutoCAD Architecture относится к одной из трех
основных классификационных групп

■

Архитектурные объекты:

традиционные архитектурные геометрические объекты.

■

Объекты документации:

любые основанные на стиле объекты, которые особым

и уникальным образом используются для пояснений и документации.

■

Универсальные объекты:

любые основанные на стиле объекты, которые могут

использоваться как вспомогательные средства при описании стиля объекта
документации или стиля архитектурного объекта.

Многие стили можно использовать для создания основанных на стилях инструментов
на палитре. Другие стили используются как вложенные стили или "подстили". Все
стили и определения можно редактировать в Диспетчере стилей. Они хранятся в
чертеже центральной библиотеки стилей.

СОВЕТ

Имеется возможность назначения предопределенной ключевой заметки

из базы данных ключевых заметок любому стилю, который создается на вкладке
"Общие" определения стиля.

Архитектурные объекты

В отношении стилей термин "Архитектурные объекты" применяется к любому стилю
объектов, который участвует в создании определенного типа архитектурных объектов,
например стен, дверей, лестниц, скатов крыши и т.д. Также говорят о "подстилях",
которые соотносят с типами упомянутых объектов, такими как стили торцов стен
или кромок перекрытий.

Стены

Стены относятся к самым сложным объектам. На них влияют различные стили и
подстили. Если в чертеж импортируется стиль стен, который ссылается на
определенный подстиль, вместе с ним будут импортированы все необходимые
подстили.

Стили стен

Соглашения по именованию

1018 | Глава 14 Рекомендации по созданию содержимого

Необходимо внести в наименование столько информации о структуре стен, сколько
представляется целесообразным. Такой подход позволит разобраться в длинном
перечне стилей стен, не прибегая к их описаниям. Первый упоминаемый компонент
- это основной несущий компонент. Последним упоминаемым компонентом обычно
является компонент отделки.

<Имя компонента>-<Размер в десятичных единицах> <Имя компонента>-<Размер
в десятичных единицах>...

Примеры имен стилей стен:

Пример имени

Описание стиля стен

Каркас-3.5 Кирпич-3.625 Обшивка-0.5
Воздух-1 GWB-0.625

Структура стены: внутренняя отделка из
гипрока толщиной 5/8", деревянный каркас
- 3 1/2", обшивка толщиной 1/2", воздушная
полость в 1" и кирпичная облицовка толщи-
ной 3 5/8".

Каркас-3.5 GWB-0.625 Обе стороны

Структура стены: внутренняя отделка из
гипрока толщиной 5/8" по обеим сторонам
3 1/2-дюймового деревянного каркаса.

Каркас-Х GWB-0.625 Обе стороны

Структура стены: внутренняя отделка из
гипрока толщиной 5/8" по обеим сторонам
деревянного каркаса переменной толщины.

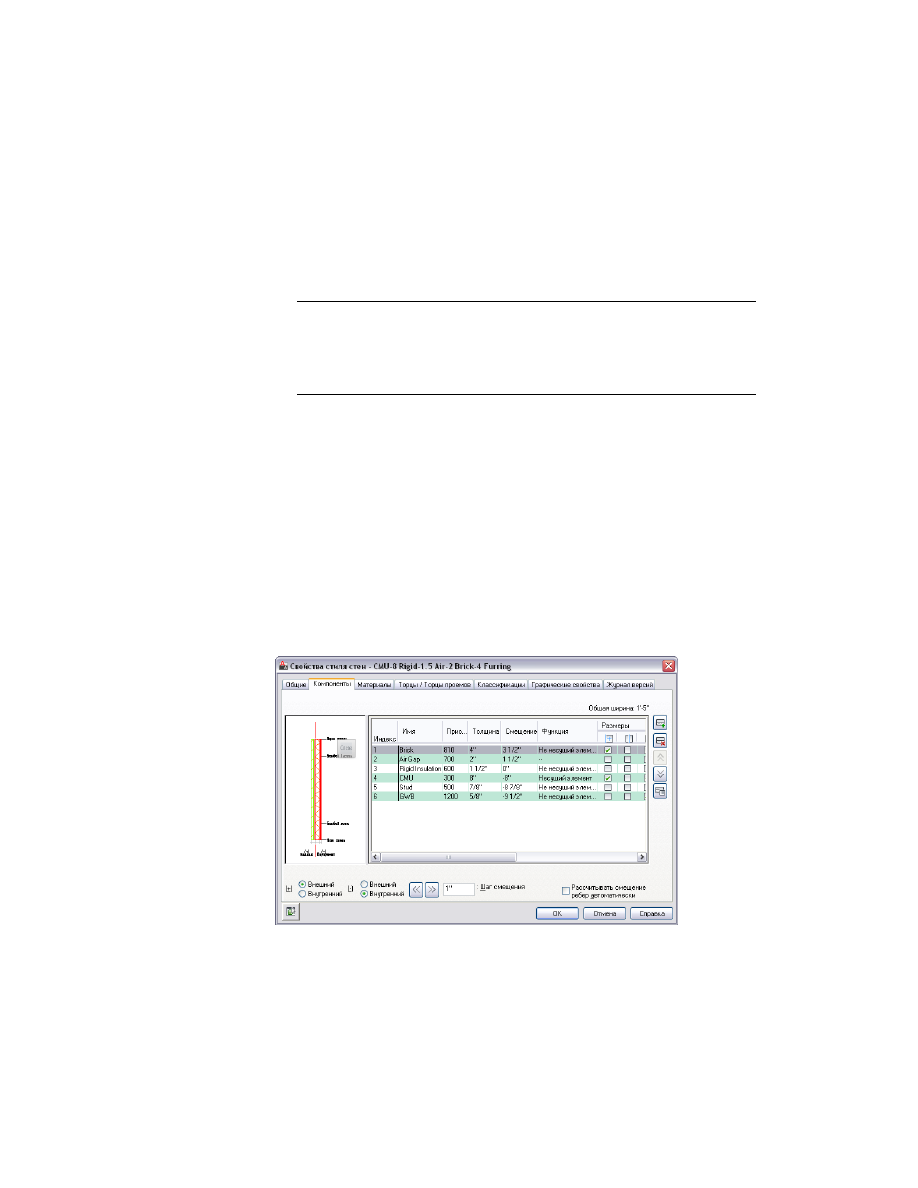

Наилучшие практические приемы при работе со стилями стен

■

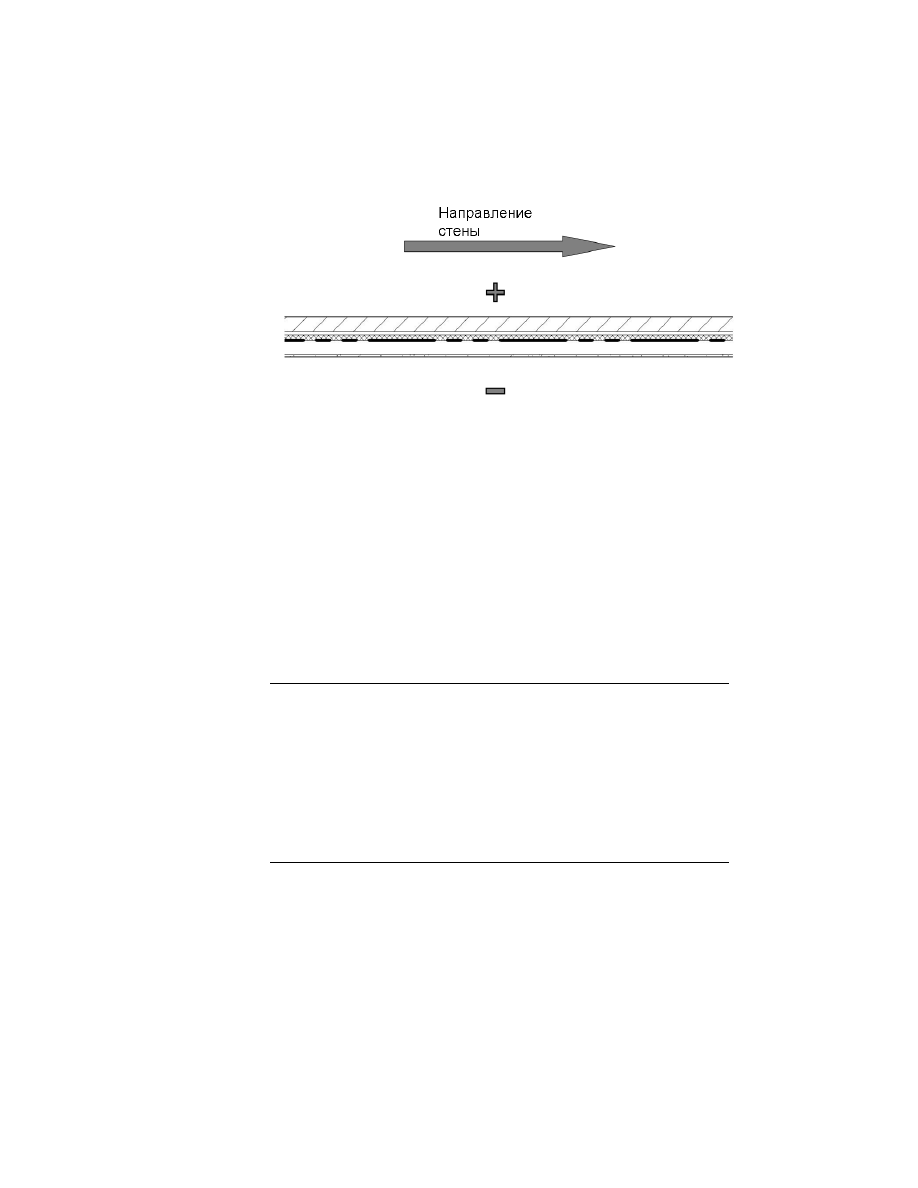

Стены являются направленными элементами, и у них следует различать внешнюю
и внутреннюю стороны. Внешняя, положительная сторона стены находится
сверху стены, идущей слева направо. Компоненты стены следует описывать,
перечисляя их снаружи внутрь. Компоненту, ближе всех расположенному к
внешней стороне стены, присваивается номер 1, тогда как находящемуся у
внутренней стороны стены будет присвоен самый большой номер.

Архитектурные объекты | 1019

■

При задании смещения кромки компонента значение всегда должно относиться
к крайней внутренней кромке компонента.

■

Толщина компонентов всегда задается положительным значением.

■

Приоритеты стен должны быть стандартными и основанными на существующем
соглашении AutoCAD Architecture, приведенном в Руководстве пользователя
AutoCAD Architecture.

■

Всем компонентам стены должны быть назначены материалы.

■

Отображение компонентов стены в плане обычно должно отражать параметры
чертежа по умолчанию. Наилучший практический прием - назначить материалы
компонентам стены и установить для параметров рабочих линий и образцов
штриховок в экранном представлении плана значение "По материалу".

ПРИМЕЧАНИЕ

До появления в Architectural Desktop 2004 определений

материалов распространенной и рекомендованной практикой было размещение
компонентов стилей стен на вложенных слоях и задание для их параметров
цвета, типа линии, веса линии и стиля печати значений "ПОСЛОЮ". Хотя это
технически допустимо и в AutoCAD Architecture 2011, такая практика не
рекомендуется за редкими исключениями (такими, как экранное представление
"Избирательное представление в плане", которое часто используется для
экспорта изображений в плане консультантам, работающим с AutoCAD, которым
требуется, чтобы элементы находились на предписанном для них слое с цветами,
назначенными для фоновых чертежей).

■

Экранное представление модели компонентов стен следует настраивать на
принятые по умолчанию для чертежа значения, что позволит назначениям

1020 | Глава 14 Рекомендации по созданию содержимого

материалов определять цвет и штриховку стен при их просмотре на
неортогональных видах.

■

Стили стен следует классифицировать. Тем самым будет обеспечены более гибкая
работа со спецификациями и марками и большие возможности управления
экранными представлениями.

ПРИМЕЧАНИЕ

Определение классификации Uniformat II поставляется в файле

Uniformat II Classifications (1997 ed).dwg

, находящемся в папке

AEC Content\Styles

Данное определение классификации довольно обширно и во многих случаях
подходит для классификации всех типов стилей объектов AutoCAD Architecture
в соответствии с унифицированным стандартом.

■

Для стен, у которых имеется одна или несколько явных внутренних размерных
точек (например, снаружи несущего компонента), такие точки должны быть
указаны на вкладке "Компоненты" стиля стен в столбце "Размеры". Тем самым
будет обеспечено более точное применение AD-размеров.

■

Также для более эффективного использования AD-размеров компонентам стен
следует назначать определение "Несущий элемент" или "Не несущий элемент" в
столбце "Тип" на вкладке "Компоненты".

■

У стен должна быть внутренняя и внешняя стороны, заданные в определении
стиля стен, что гарантирует более точную расстановку AD-размеров.

Для обеспечения точной расстановки AD-размеров компонентам стены на следующей
иллюстрации назначены типы "Несущий элемент" или "Не несущий элемент". Также
заданы размерные точки и внешняя/внутренняя стороны стены.

Архитектурные объекты | 1021

Стили торцов стен

Стили торцов стен предназначены для использования совместно с определенными
стилями стен. Их можно использовать для определения фактических конечных
условий, а также состояний проемов в стиле торцов проемов в стене.

Соглашения по именованию:

Стили торцов стен должны именоваться в соответствии со стилем стены, с которым
они применяются, с указанием условия, для которого они предназначены:

<Связанный стиль стен> (<Конечное условие><Номер>)

Примеры имен стилей торцов стен:

Пример имени

Описание стиля торцов стен

Каркас-3.5 Кирпич-3.625 Обшивка-0.5
Воздух-1 GWB-0.625 (Конец1)

Для определения первого конечного усло-
вия к стилю стены

Каркас-3.5 Кирпич-3.625

Обшивка-0.5 Воздух-1 GWB-0.625

Каркас-3.5 Кирпич-3.625 Обшивка-0.5
Воздух-1 GWB-0.625 (Конец1)

Для определения возможного второго ко-
нечного условия к стилю стены

Каркас-3.5

Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-
0.625

Каркас-3.5 Кирпич-3.625 Обшивка-0.5
Воздух-1 GWB-0.625 (Косяк1)

или для определения первого условия ко-
сяка к стилю стены

Каркас-3.5 Кирпич-3.625

Обшивка-0.5 Воздух-1 GWB-0.625

Наилучшие практические приемы при работе с торцами стен:

■

Торцы прочерчиваются для каждого компонента. Компоненты, для которых
торцы не определены, заканчиваются при пересечении с торцом другого
компонента. По этой причине требуется прочерчивать завершенный торец для
каждого компонента, кроме тех случаев, когда предполагается завершать его в
том месте стены, в котором обнаружится торец.

■

Торцы располагаются перпендикулярно к направлению стены. Конечные точки
каждого торца обычно прочерчивают так, чтобы воображаемая линия,
соединяющая их, была перпендикулярна к кромкам стен, кроме тех случаев, когда
торец наклоняется преднамеренно.

■

Обычно не рекомендуется определять торцы для стен с компонентами переменной
толщины. При изменении толщины компонента связанный с ним торец изменит
свои характеристики в соответствии с изменением толщины, однако его
пропорции сохранятся, что приведет к искажениям краевого эффекта.

1022 | Глава 14 Рекомендации по созданию содержимого

Стили торцов проемов в стенах

Стили торцов проемов в стенах применяются к дверям, окнам, проемам и
дверным/оконным сборкам, вставляющимся в стену. Они состоят их коллекции
стилей торцов стен, применяющихся к условиям верхней точки, косяка и подоконника
в проеме.

Соглашения по именованию стилей торцов проемов в стенах:

Соглашение по именованию стилей торцов проемов в стенах подобно тому, которое
принято для стилей торцов стен:

<Связанный стиль стен> (Проем<Номер>)

Примеры имен стилей торцов проемов в стенах:

Пример имени

Описание стиля торцов проемов в
стенах

Каркас-3.5 Кирпич-3.625 Обшивка-0.5
Воздух-1 GWB-0.625 (Проем1)

Стиль торцов проемов в стенах для стиля
стены с именем

Каркас-3.5 Кирпич-3.625

Обшивка-0.5 Воздух-1 GWB-0.625 .

Определения групп подчистки стен

Определения групп подчистки стен должны позволять перемещать или копировать
объекты, прикрепленные якорями к стенам из других групп подчистки, в стены из
текущей группы подчистки, пока не появится непреодолимая причина, не
допускающая этого. Подчистка между главным чертежом и чертежами внешних
ссылок должна быть включена по умолчанию, если это не слишком снижает
производительность. Для определений групп подчистки отсутствуют соглашения
по наименованию.

Стили модификатора поверхности

Модификаторы поверхности обычно лучше всего создавать динамически, вначале
вычерчивая 2D полилинию, а затем преобразуя ее в модификатор поверхности. В
ходе этой процедуры выдается запрос имени, назначаемого новому стилю
модификатора, который создается на основе геометрии. Стили модификаторов
поверхности определяют минимум информации о форме самого модификатора. В
настоящее время отсутствуют соглашения по наименованию или применению стилей
модификаторов поверхностей.

Архитектурные объекты | 1023

ПРИМЕЧАНИЕ

Форма и размер модификаторов поверхности могут иметь

значительные различия, даже в пределах одного и того же стиля. Для того чтобы
модификатор, который необходимо применить к стене, имел требуемую форму,
сначала следует построить 2D полилинию, а затем преобразовать ее в модификатор
поверхности. В ходе этой процедуры будет выдан запрос нового имени стиля
модификатора поверхности; каждая преобразованная полилиния должна
определять отдельный стиль модификатора поверхности. По этим причинам во
многих случаях может оказаться более эффективным применение вместо
модификаторов поверхностей

тел-модификаторов

, которые не основываются на

стилях.

Инструменты палитр, предназначенные для стен

Единственным стилем, связанным со стенами, который можно назначить инструменту
палитры, является сам стиль стен. Однако при использовании стиля стен все
используемые им вложенные стили, такие как стили торцов стен и стили торцов
проемов в стенах, будут импортированы вместе с ним автоматически. Кроме того,
имеются свойства инструмента, для которых, возможно, потребуется задать значения
по умолчанию перед сохранением инструмента в каталоге:

■

Привязка:

В случае внешних стен базовая линия обычно определяется как

критическое размерное положение в структуре стены. В таких случаях следует
задать для параметра привязки стандартное значение "Базовая линия".

■

Определения группы подчистки:

если описана стена, которая не должна

подчищаться с другими стенами, не относящимися к тому же типу, можно
предварительно задать определение группы подчистки, вместе с которым
производится вставка.

ВНИМАНИЕ

Для задания стандартного определения группы подчистки стен

вначале требуется задать библиотечный чертеж, в котором имеется
определение группы подчистки, а затем - определить группу подчистки, которая
будет использоваться. Даже если группа подчистки уже существует в текущем
чертеже, она не будет использоваться, пока не определено положение
определения.

1024 | Глава 14 Рекомендации по созданию содержимого

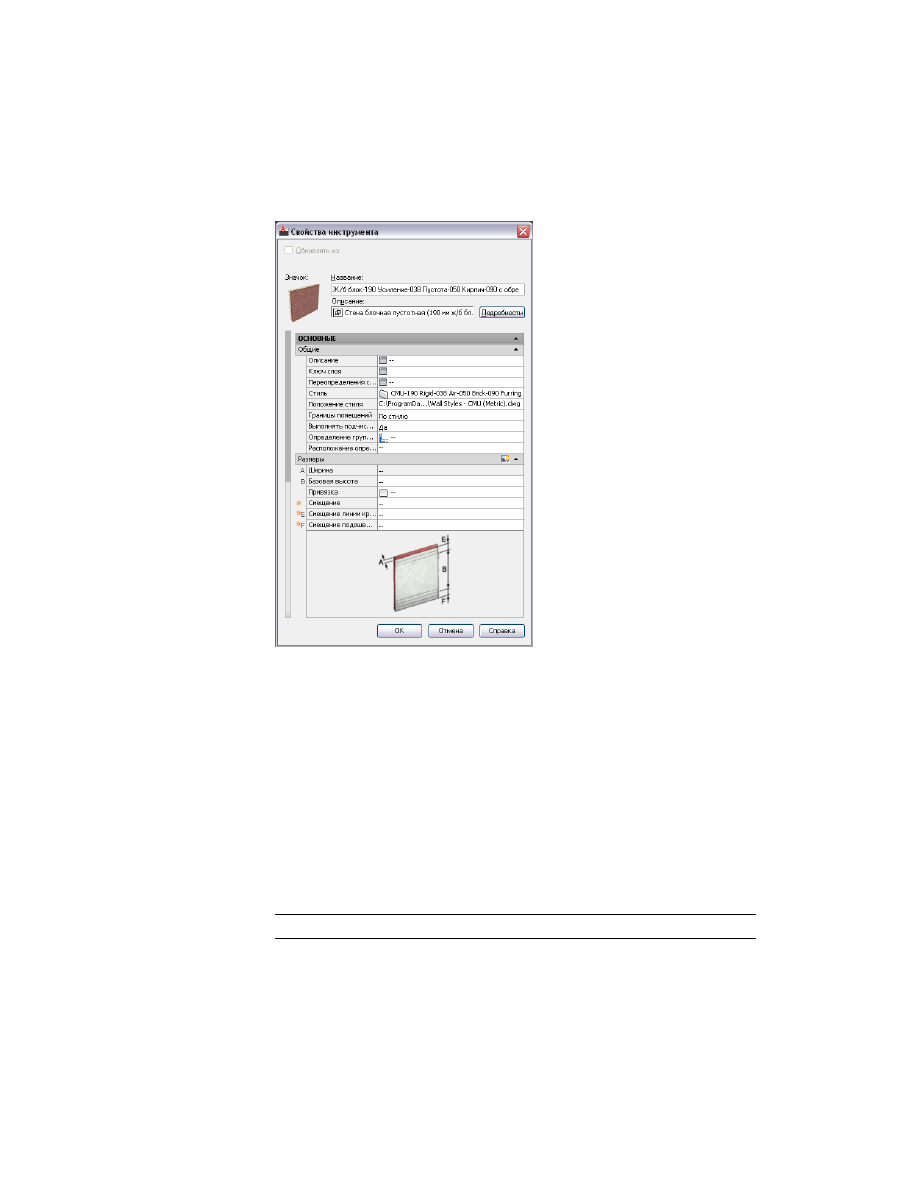

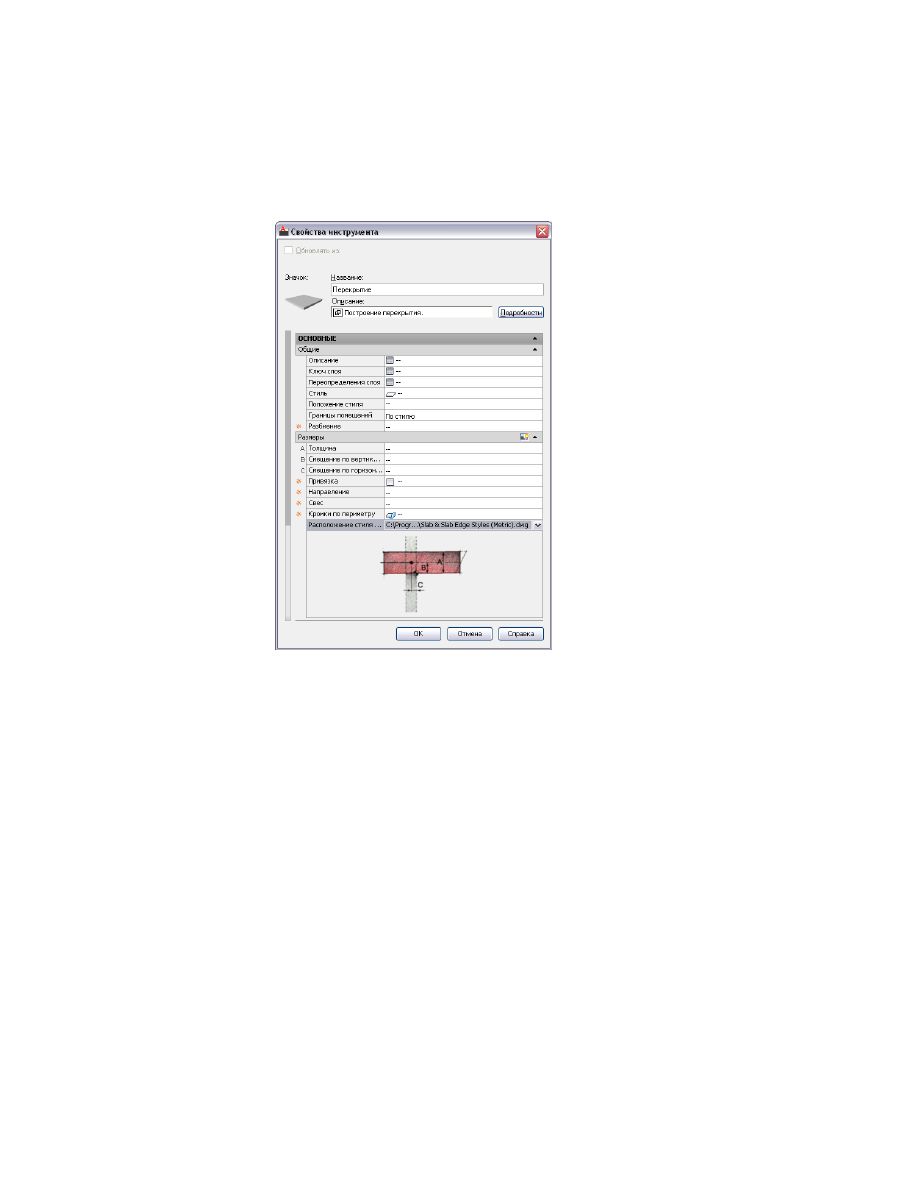

Стандартные значения параметров инструмента стен, позволяющие определить описание
группы подчистки по умолчанию и выравнивание.

Двери и окна

Двери и окна содержат три первичных стиля объектов AutoCAD Architecture: дверей,
окон и дверных/оконных сборок.

Стили дверей

Соглашения по именованию:

Как и у стилей стен, имя стиля дверей должно содержать столько сведений о двери,
сколько возможно. Формат имени стиля:

<Принцип работы двери> - <Тип двери> - <Необязательное указание формы двери>
<Необязательное указание варианта исполнения>...

ПРИМЕЧАНИЕ

Двери, для которых форма не указана, считаются прямоугольными.

Архитектурные объекты | 1025

Пример имен стилей дверей:

Пример имени

Описание стиля дверей

Навесная - Однопольная

Однопольная навесная гладкая прямоуголь-
ная дверь.

Навесная - Однопольная - Наружная

Однопольная навесная гладкая прямоуголь-
ная дверь, исключительно для наружного
использования.

Навесная - Двупольная - Филенчатая

Двустворчатые навесные филенчатые
арочные двери.

Подъемная - Однопольная - Филенчатая

Однопольная подъемная филенчатая дверь,
для наружного использования.

Навесная - Однопольная - Остекленная

Однопольная навесная полностью остеклен-
ная дверь, для использования в двер-
ных/оконных сборках.

ВНИМАНИЕ

Важно указывать те двери, которые предназначаются исключительно

для сборок. Для них часто определены условия, которые будут некорректными в
случае вставки в стену независимо от сборки, для которой они предназначены.

Наилучшие практические приемы при работе со стилями дверей:

■

Для всех компонентов дверей должны быть назначены материалы.

■

Стили дверей следует классифицировать для улучшения условий работы со
спецификациями и управления экранными представлениями. Как и в случае
стен, определение классификации Uniformat II содержит готовый перечень
классификаций, в который входят базовые классификации дверей.

■

В экранных представлениях "Модель" для дверей компоненты должны принимать
значения "По материалу".

■

В экранных представлениях "Фасад" компонентам должны назначаться цвета с
учетом правил экранных представлений

стилей 2D разрезов/фасадов

. Для

автоматического назначения свойств контурам объектов разрезов и фасадов
можно использовать цвета, соответствующие данными стилям.

Стили окон

Соглашения по именованию:

1026 | Глава 14 Рекомендации по созданию содержимого

Соглашение по именованию стилей окон подобно принятому для дверей, однако
оно менее жесткое и имеет большее количество необязательных элементов:

<Необязательное указание принципа работы окна> - <Тип окна> - <Необязательное
указание формы окна> <Необязательное указание варианта исполнения>...

ПРИМЕЧАНИЕ

Окна, для которых форма не указана, считаются прямоугольными.

Окна, принцип работы которых не указан, считаются глухими.

Пример имен стилей окон:

Пример имени

Описание стиля окон

Венецианское

Прямоугольное венецианское окно.

Распашное - Двустворчатое

Арочное распашное двустворчатое окно.

Подвесное

Подвесное окно, используемое исключи-
тельно в дверных/оконных сборках.

ВНИМАНИЕ

Важно указывать те окна, которые предназначаются исключительно

Наилучшие практические приемы при работе со стилями окон:

■

Для всех компонентов окон должны быть назначены материалы.

■

Стили окон следует классифицировать для улучшения условий работы со
спецификациями и управления экранными представлениями. Как и в случае
стен, определение классификации Uniformat II содержит готовый перечень
классификаций, в который входят базовые классификации окон.

■

В экранных представлениях "Модель" для окон компоненты должны принимать
значения "По материалу".

■

стилей 2D разрезов/фасадов

. Для

Стили дверных/оконных сборок

Соглашения по именованию:

Архитектурные объекты | 1027

Соглашение по наименованию дверных/оконных сборок предусматривает отражение
в той мере, насколько это возможно, элементов заполнения, которые в них входят,
параметров настройки и, там, где это приемлемо, основного положения элементов
заполнения в сборке. Кроме того, если у отдельных элементов заполнения имеется
постоянный размер, удобно указывать и его. Разные типы заполнения разделяются
символом "+". Можно сформулировать только самые общие рекомендации:
значительная гибкость стилей дверных/оконных сборок и практически
неограниченное количество комбинаций заполнений и сеток не позволяют
разработать строгое соглашение по наименованию, которое бы подходило для всех
случаев:

<Тип заполнения> <Необязательное указание размера элементов заполнения>
<Необязательное указание положения элементов заполнения> <Необязательное
указание параметра настройки> + <Следующий тип
заполнения>....<Необязательное указание формы дверной/оконной сборки>

ПРИМЕЧАНИЕ

Дверные/оконные сборки, для которых форма не указана, считаются

прямоугольными. В случае сложной дверной/оконной сборки может возникнуть
решение опустить некоторые менее значительные типы элементов заполнения и
параметры, включив их вместо этого в более полное описание стиля.

Примеры имен стилей дверных/оконных сборок:

Пример имени

Описание стиля дверных/оконных
сборок

Окно4-0 Центр Увеличение + Фрамуга 2-
0 Центр Арочная

Арочная сборка с окнами размером 4’ и
двухфутовыми арочными фрамугами, цен-
трированная, с параметрами боковых эле-
ментов, настроенными так, что их размер
будет увеличиваться при изменении толщи-
ны сборки, пока не придет в соответствие
с размером 4’

Навесная Двустворчатая 6-0x6-8 + Боко-
вые окна + Фрамуга

Навесная двустворчатая дверь с боковыми
окнами переменной ширины с каждой сто-
роны и фрамугой.

Навесная однопольная 3-9x6-8 Правая +
Боковое окно + Фрамуга

Навесная однопольная дверь с правой
стороны с одним боковым окном и фраму-
гой.

1028 | Глава 14 Рекомендации по созданию содержимого

Наилучшие практические приемы при работе со стилями дверных/оконных
сборок:

■

Для всех компонентов сборок должны быть назначены материалы.

■

Стили дверных/оконных сборок следует классифицировать для улучшения
условий работы со спецификациями и управления экранными представлениями.
Это в особенности важно для тех сборок, которые должны входить в
спецификацию окон или дверей только как единый узел.

ПРИМЕЧАНИЕ

В тех случаях, когда сборка содержит заполнение дверью или

окном и ее следует включать в спецификацию окон или дверей, допускается
не классифицировать заполнение дверью или окном. Это позволит
гарантировать, что заполнение не войдет в спецификацию как отдельный
элемент, помимо сборки, частью которой оно является.

■

В экранных представлениях "Модель" для сборок компоненты должны принимать
значения "По материалу".

■

стилей 2D разрезов/фасадов

. Для

■

Именование компонентов сборок: во избежание ошибок при редактировании
стилей дверных/оконных сборок следует компонентам стилей давать
консистентные описательные имена. В общем случае, каждое имя должно
заканчиваться типом элемента сборки, к которому оно относится. Например,
имя заполнения может быть таким: "Входная дверь Заполнение" В особенности
следует уделить внимание наименованию сеток (планировочных элементов) и
секций, на которых они основаны. Сетка, использующая секцию с именем
"Вертикальная секция бокового окна", должна называться "Вертикальная сетка
бокового окна".

Навесные стены

Навесные стены содержат два первичных объекта AutoCAD Architecture: стили
навесных стен и стили стеновых блоков. Навесные стены также могут в качестве
заполнений использовать стили дверей, окон и дверных/оконных сборок.

Стили навесных стен

Соглашения по именованию:

Архитектурные объекты | 1029

Как и у других типов стилей, наименование стиля навесных стен должно представлять
собой, по возможности, полное его описание, но так как навесные стены могут быть
еще разнообразнее и сложнее по структуре, чем дверные/оконные сборки, не следует
отражать полное описание особенностей стиля в имени:

<Крупный элемент (Описание) + <Крупный элемент (Описание)>...

Примеры имен стилей навесных стен:

Пример имени

Определение стиля на-
весных стен

Форма в основании +
Ячейки 4x4 сверху

Навесная стена, назначе-
ние для ячеек (планиро-
вочных элементов) перво-
го этажа которой содер-
жит широкие импосты,
предназначенные для
имитации стеновых пане-
лей, со стандартными
оконными импостами ти-
поразмера 4’ x 4’ и остек-
ленными панелями над
ними.

Каменное основание +
Вращающаяся дверь +
Разные ячейки сверху

Первый этаж с каменны-
ми панелями, вращающи-
мися дверьми и остекле-
нием над ними с ячейка-
ми разного размера (воз-
можно, с вложенными
сборками или стилями
стеновых блоков в каче-
стве заполнений).

Наилучшие практические приемы при работе со стилями навесных стен:

■

Для всех компонентов навесных стен должны быть назначены материалы.

■

В экранных представлениях "Модель" для навесных стен компоненты должны
принимать значения "По материалу".

■

В экранных представлениях "Фасад" компонентам должны назначаться цвета с
учетом правил экранных представлений стилей 2D разрезов/фасадов. Для

1030 | Глава 14 Рекомендации по созданию содержимого

■

Именование компонентов навесных стен: во избежание ошибок при
редактировании стилей навесных стен следует компонентам стилей давать
консистентные описательные имена. В общем случае, каждое имя должно
заканчиваться типом элемента навесной стены, к которому оно относится.
Например, имя заполнения может быть таким: "Каменная панель Заполнение".
В особенности следует уделить внимание наименованию сеток (планировочных
элементов) и секций, на которых они основаны. Сетка, использующая секцию с
именем "Вертикальная секция второго этажа", должна называться "Вертикальная
сетка второго этажа".

Стили стеновых блоков

Соглашения по именованию:

Стеновые блоки во многих отношениях сходны с дверными/оконными сборками и
навесными стенами, но определения заполнений для них ограничены простыми
панелями. Соглашения по именованию подобны принятым для навесных стен, однако
допускается и ввод указателей параметров настройки:

<Крупный элемент (Описание) + <Крупный элемент (Описание)>...<Необязательное
указание параметра настройки>)

Примеры имен стилей стеновых блоков:

Пример имени

Определение стиля стеновых блоков

2 x 2 Остекление

Стеновой блок с остекленными панелями
размером 2 x 2:

Остекление 4-0 Увеличение + Заострен-
ные импосты

Стеновой блок с остекленными панелями
шириной 4’, импостами, заостренными в
верхней части, и с боковыми ячейками
(планировочными элементами), настроен-
ными так, что их размер будет увеличивать-
ся, пока не появится возможность добавить
новую 4-футовую панель:

Наилучшие практические приемы при работе со стилями стеновых блоков:

■

Для всех компонентов стеновых блоков должны быть назначены материалы.

■

Если стеновой блок не должен заноситься в спецификацию как отдельный
элемент, стили стеновых блоков классифицировать не следует.

Архитектурные объекты | 1031

■

В экранных представлениях "Модель" для стеновых блоков компоненты должны
принимать значения "По материалу".

■

стилей 2D разрезов/фасадов

. Для

■

Именование компонентов стеновых блоков: во избежание ошибок при
редактировании стилей стеновых блоков следует компонентам стилей давать
консистентные описательные имена. В общем случае каждое имя должно
заканчиваться типом элемента стенового блока, к которому оно относится.
Например, имя заполнения может быть таким: "Каменная панель Заполнение".
В особенности следует уделить внимание наименованию сеток (планировочных
элементов) и секций, на которых они основаны. Сетка, использующая секцию с
именем "Вертикальная секция второго этажа", должна называться "Вертикальная
сетка второго этажа".

Крыши и перекрытия

Стили скатов крыш, подобно стилям стен, могут содержать несколько компонентов;
поэтому многие соглашения одинаковы или подобны. В скатах крыш также могут
использоваться стили кромок скатов крыш.

Стили скатов крыши

Соглашение по именованию:

В стили скатов крыш, как и в стили стен, входит несколько компонентов.
Наименование должно указывать структуру крыши и размеры основных компонентов
(мелкие компоненты, например, толь, могут упоминаться без приведения размеров).
Первым упоминаемым компонентом должен быть основной несущий компонент.
Последним компонентом должен быть компонент отделки (если имеется):

<Имя компонента>-<Размер в десятичных единицах> <Имя компонента>-<Размер
в десятичных единицах>...

Примеры имен стилей скатов крыш:

Пример имени

Определение стиля скатов крыш

Стропила-7.25 + Плитка

Структура крыши: Стропила 2x8, толь, рубе-
роидная плитка.

1032 | Глава 14 Рекомендации по созданию содержимого

Наилучшие практические приемы при работе со стилями скатов крыш:

■

Всем компонентам ската крыши должны быть назначены материалы.

■

Базовая линия в описании ската крыши должна быть указана внизу основного
несущего компонента.

■

Компоненты ската крыши должны нумероваться сверху вниз, верхний компонент
получает номер 1.

■

Толщины компонентов должны всегда иметь положительные значения. Смещение
по толщине от базовой линии всегда должно быть направлено к нижней кромке
компонента.

■

Рекомендуется проводить классификацию всех стилей скатов крыш для
расширения возможностей управления экранными представлениями.

Стили кромок скатов крыш

Стили кромок скатов крыш весьма просты и могут состоять как максимум из двух
компонентов: бордюрной рейки и карниза. В отличие от торцов стен, стили кромок
скатов крыш применяются не к отдельным компонентам скатов крыш, а к скату
крыши в целом.

Соглашения по именованию:

Стили кромок скатов крыш следует именовать в соответствии с теми условиями
бордюрной рейки и карниза, которые они определяют:

<Необязательное указание номинального размера бордюрной рейки>
<Необязательная бордюрная рейка> + <Необязательное указание размера карниза>
<Необязательный карниз> - <Необязательное указание условия среза по умолчанию>
- <Необязательное указание свеса кромки>

Примеры имен стилей кромок скатов крыш:

Пример имени

Описание стиля кромок скатов крыш

Бордюрная рейка 1x4 - Отвесный

Бордюрная рейка 1x4, без карниза, отвес-
ный срез, без свеса.

Бордюрная рейка 1x8 - Карниз 5-8 - Отвес-
ный - Свес 12

Бордюрная рейка 1x8, карниз 5/8", отвес-
ный срез, свес 1’.

Скос 4x4

Стиль кромок со скошенной рейкой 4x4
(для составной рулонной крови).

Архитектурные объекты | 1033

Наилучшие практические приемы при работе со стилями кромок скатов крыш:

■

При создании профилей кромок следует прочерчивать их для правой стороны
крыши, если происходит создание по участкам.

■

Можно установить флажок опции "Автонастройка по высоте кромки". Выбор
этой опции приводит к подстройке бордюрной рейки к компоненту переменной
толщины ската крыши при изменении толщины; при этом изменение размеров
происходит пропорционально. Размеры бордюрной рейки будут изменяться как
по вертикали, так и по горизонтали. К аналогичным результатам приводит выбор
опции подстройки карниза по свесу.

ПРИМЕЧАНИЕ

Стили кромок скатов крыш не могут применяться как часть

определения стиля скатов крыш; вместо этого их можно применять как свойство
инструмента палитры. Многие стили скатов крыш, включенные в файлы образцов
содержимого, которые поставляются вместе с AutoCAD Architecture, указывают в
своих именах определенный стиль кромок скатов крыш. Если на основе данных
стилей создается инструмент, стиль перекрытий уже назначен свойствам
инструмента. Данные стили использовались в ранних версиях программы, в которых
принятые по умолчанию стили кромок скатов крыш можно было назначить стилю
скатов крыш. Данная возможность была удалена из пользовательского интерфейса
Редактора стилей скатов крыш, однако свойства стилей в упомянутых образцах
стилей сохранились.

Стили перекрытий

Соглашение по именованию:

В стили перекрытий, как и в стили стен, входит несколько компонентов.
Наименование должно описывать структуру крыши и размеры основных компонентов
(мелкие компоненты, например, пароизоляция, отделка пола линолеумом, могут
упоминаться без приведения размеров). Первым упоминаемым компонентом должен
быть основной несущий компонент. Последним компонентом должен быть компонент
отделки (если имеется):

<Имя компонента>-<Размер в десятичных единицах> <Имя компонента>-<Размер
в десятичных единицах>...

Пример имен стилей перекрытий:

Пример имени

Описание стиля перекрытий

Бетон-6 + Плитка-Керамика

Структура перекрытия: бетон толщиной 6",
покрытие пола керамической плиткой.

1034 | Глава 14 Рекомендации по созданию содержимого

Наилучшие практические приемы при работе со стилями перекрытий:

■

Всем компонентам перекрытий должны быть назначены материалы.

■

Базовая линия в описании перекрытия должна быть указана внизу основного
несущего компонента.

■

Компоненты перекрытия должны нумероваться сверху вниз, верхний компонент
получает номер 1.

■

Рекомендуется проводить классификацию всех стилей перекрытий для
расширения возможностей управления экранными представлениями.

Стили кромок перекрытий

Стили кромок перекрытий весьма просты и могут состоять максимум из двух
компонентов, называемых "бордюрная рейка" и "карниз". Как и стили кромок скатов
крыш, стили кромок перекрытий применяются не к отдельным компонентам
перекрытий, а к перекрытию в целом.

Соглашения по именованию:

Стили кромок перекрытий следует именовать в соответствии с теми условиями
бордюрной рейки и/или карниза, которые они определяют:

Примеры имен стилей кромок перекрытий:

Пример имени

Описание стиля кромок перекрытий

Бордюр

Бордюр 6".

Балка класса 36x18 + Кирпичная опора

Балка типоразмера 36" x 18" с кирпичной
опорой.

Наилучшие практические приемы при работе со стилями перекрытий:

■

При создании профилей кромок следует прочерчивать их для правой стороны
перекрытия, если происходит создание по участкам.

Архитектурные объекты | 1035

■

Можно установить флажок опции "Автонастройка по высоте кромки". Выбор
этой опции приводит к подстройке бордюрной рейки к компоненту переменной
толщины в перекрытии при изменении толщины; при этом изменение размеров
происходит пропорционально. Размеры бордюрной рейки будут изменяться как
по вертикали, так и по горизонтали. К аналогичным результатам приводит выбор
опции подстройки карниза по свесу.

ПРИМЕЧАНИЕ

Стили кромок перекрытий не могут применяться как часть

определения стиля перекрытий; вместо этого их можно применять как свойство
инструмента палитры. Многие стили перекрытий, включенные в файлы образцов
содержимого, которые поставляются вместе с AutoCAD Architecture, указывают в
своих именах определенный стиль кромок перекрытий. Если на основе данных
стилей создается инструмент, стиль перекрытий уже назначен свойствам
инструмента. Данные стили использовались в ранних версиях программы, в которых
принятые по умолчанию стили кромок перекрытий можно было назначить стилю
перекрытий. Данная возможность была удалена из пользовательского интерфейса
Редактора стилей перекрытий, однако свойства стилей в упомянутых образцах
стилей сохранились.

Инструменты палитры, предназначенные для скатов крыш и
перекрытий

Для применения стиля кромок перекрытий или кромок скатов крыш в момент их
создания можно определить их как свойства по умолчанию инструмента палитры,
наряду с другими свойствами:

■

Можно установить выравнивание по верху, по низу или по базовой линии в
зависимости от типа перекрытия и его предполагаемого назначения.

■

Значение параметра "Вертикальное смещение" может быть установлено для
предварительного задания уровня перекрытия.

■

Можно определить стиль кромок, принимаемый по умолчанию.

ВНИМАНИЕ

Для установки стиля кромок по умолчанию вначале требуется

задать библиотечный чертеж, в котором существует стиль кромок, а после этого
указать тот стиль кромок, который будет использоваться. Даже если стиль
кромок уже существует в текущем чертеже, он не будет использоваться, пока
не определено положение стиля.

1036 | Глава 14 Рекомендации по созданию содержимого

Свойства инструмента перекрытия с установленным по умолчанию стилем кромок
перекрытий.

Лестницы и перила

Лестницы могут создаваться с помощью параметрического объекта или на основе
2D эскиза. В обеих случаях полученный объект будет основан на определении стиля
лестниц.

Стили лестниц

Для стилей лестниц отсутствуют соглашения по именованию. В общем случае, имя
должно просто указывать основное назначение типа лестниц и, по возможности,
содержать первичные несущие элементы, материал или конструкцию лестницы.

Архитектурные объекты | 1037

Пример имен стилей лестниц:

Пример имени

Описание стиля лестниц

Сталь - Тетива

Стальная лестница с тетивой.

Пандус - Бетон + Бордюр

Стиль лестниц, настроенный для использо-
вания в качестве бетонного пандуса, с несу-
щими конструкциями, используемыми как
бордюры.

Наилучшие практические приемы при работе со стилями лестниц:

■

Следует с необходимым вниманием рассмотреть все достоинства и недостатки,
связанные с разрешением параметрам выступов площадок и параметрам
компонентов лестниц иметь различные значения в лестницах одного стиля.
Отключение этих опций делает эти параметры стиля "закрепленными". Включение
позволяет при создании лестницы просто присваивать компонентам значения
параметров по умолчанию, с возможностью переопределения впоследствии.

■

Если стиль назначается пользовательской лестнице, созданной из контурных
линий, смещения компонентов несущих конструкций, заданные в определении
стиля, будут рассчитываться на основе линий, указанных для положения
компонентов несущих конструкций.

■

При создании пользовательской лестницы из контура выступы площадок,
описанные в стиле лестницы будут проигнорированы.

Стили забежных ступеней

Стили забежных ступеней могут применяться к тем лестницам, для которых значение
параметра "Тип поворота маршей" установлен как "1/4 оборота" или "1/2 оборота".

Соглашения по именованию стилей забежных ступеней:

В имени стиля лестницы должен быть указан тип "Винтовая", после чего приводятся
параметры проступи или подступенков:

<Тип "Винтовая"> - <Необязательный параметр управления>...

Примеры имен стилей забежных ступеней:

Пример имени

Описание стиля забежных ступеней

Ручная - Подступенок

Винтовая лестница, создающаяся вручную,
в группе "Параметры" включена опция
"Использовать линию подступенка".

1038 | Глава 14 Рекомендации по созданию содержимого

Пример имени

Описание стиля забежных ступеней

Одиночная - 2 проступи

Винтовая лестница типа "Одиночная", в
группе "Параметры проступи в зоне пово-
рота" установлен флажок опции "Парамет-
ры проступи на повороте", с 2 проступями
на оборот.

Наилучшие практические приемы при работе со стилями забежных ступеней:

■

Прежде чем описывать новый стиль забежных ступеней, следует проверить
имеющиеся файлы библиотеки компонентов стилей. Большая часть типовых
условия для винтовых лестниц уже описана.

■

При использовании типа "Одиночная" необходимо снять флажок опции
"Использовать линию подступенка", если точка поворота будет располагаться на
кромке или в углу лестницы. В противном случае проступи будут накладываться
одна на другую, и лестница будет построена неправильно.

Инструменты палитр, предназначенные для лестниц

При создании инструмента для стиля лестниц может возникнуть необходимость в
задании следующих значений параметров по умолчанию:

■

Форма лестницы: хотя многие свойства лестницы можно изменить после ее
размещения, форму лестницы можно определить только в момент создания.
Можно задать форму лестницы в качестве стандартного параметра инструментов
лестниц (многомаршевая, П-образная, винтовая или прямая).

■

Тип поворота: имеется возможность задания площадок или поворотов. Этот
параметр также нельзя изменить после размещения лестницы.

■

Стиль забежных ступеней и расположение стилей забежных ступеней: Если в
качестве типа поворота указан "поворот", можно задать использование на
повороте стиля забежных ступеней. При указании стиля забежных ступеней
также можно задать другой чертеж, из которого следует импортировать стиль
забежных ступеней.

■

Завершение лестницы: также можно установить, должна ли лестница
заканчиваться подступенком, проступью или площадкой. Значение этого
параметра может быть изменено после размещения лестницы.

Архитектурные объекты | 1039

AutoCAD Architecture 2011. Руководство пользователя (глава 11-16) - часть 6
