Данная функция особенно удобна, когда каталог инструментов
создается из нескольких чертежей стилей. Полученные инструменты
можно разместить в категориях или палитрах с именами "Стили
стен - Бетонные (британские единицы измерения)", "Стили стен -
Кирпичные (британские единицы измерения)" и т.д.

■

Для группировки новых инструментов по типу их объектов пометьте
флажок "Группировать инструменты по типу объекта".
Эта функция особенно удобна, когда требуется объединение стилей
из различных чертежей в палитры или категории. Результирующие
инструменты будут размещены в категориях или палитрах с именами
"Стены", "Двери" и т.д.

ПРИМЕЧАНИЕ

Если помечены оба флажка, то группировка

инструментов в каталоге производится сначала по чертежам, а
затем по типам объектов, с генерированием категорий из
чертежей, а палитр - из типов объектов. Такой вариант
используется, поскольку палитры не могут быть вложенными. В
данном случае переключатели для категорий и палитр отключены,
включен переключатель "Создать инструменты в палитрах".

ПРИМЕЧАНИЕ

Если предыдущие две опции отключены, все новые

инструменты генерируются для верхней категории каталога.

■

Для группировки новых инструментов по категориям выберите
функцию "Создать инструменты в категориях".
Если выбрать "Группировать инструменты по исходному чертежу",
для каждого исходного чертежа будет создана своя категория. Если
выбрать "Группировать инструменты по типу объекта", для каждого
типа объекта будет создана своя категория.

■

Для группировки новых инструментов по палитрам выберите
функцию "Создать инструменты в палитрах".
Если выбрана группировка инструментов по исходным чертежам,
для каждого исходного чертежа будет создана палитра. Если выбрана
группировка инструментов по типу объекта, для каждого типа будет
создана палитра.

Под заголовком "Создать инструменты для следующих объектов"
выберите стили объектов, которые хотите отобразить в новом каталоге
в виде инструментов.

По умолчанию выбраны все типы стилей. Можно использовать кнопки
"Выбрать все" и "Очистить все".

162 | Глава 3 Библиотека компонентов

Нажмите "ОК".

Индикатор прогресса в строке состояния сообщает о ходе формирования
каталога. Для создания больших каталогов может потребоваться
довольно много времени.

ПРИМЕЧАНИЕ

Каждый каталог и палитра создаются в собственном

файле ATC. АТС-файлы категорий и палитр сохраняются в папках
палитр или категорий, вложенных в папку, в которой создается новый
каталог.

Новый каталог после его создания можно добавить в Библиотеку
компонентов согласно описанию в разделе

Добавление в библиотеку

каталогов существующего каталога инструментов

на стр. 167.

Добавление инструментов из чертежей библиотеки в
каталог инструментов

Данная процедура предназначена для добавления инструментов из одного или
нескольких чертежей в существующий каталог.

ПРЕДУПРЕЖДЕНИЕ

Преобразование большого количества инструментов может

значительно замедлить работу компьютера. В зависимости от процессора и объема
ОЗУ процесс преобразования может занять длительное время, в течение которого
ответные действия от приложения могут отсутствовать. Во избежание этого не
задавайте преобразование для более чем 3000 инструментов в одном сеансе
"Генератора каталога инструментов". Вместо этого разбейте исходные чертежи и
используйте несколько вхождений в "Генератор каталога инструментов" для
выполнения преобразования.

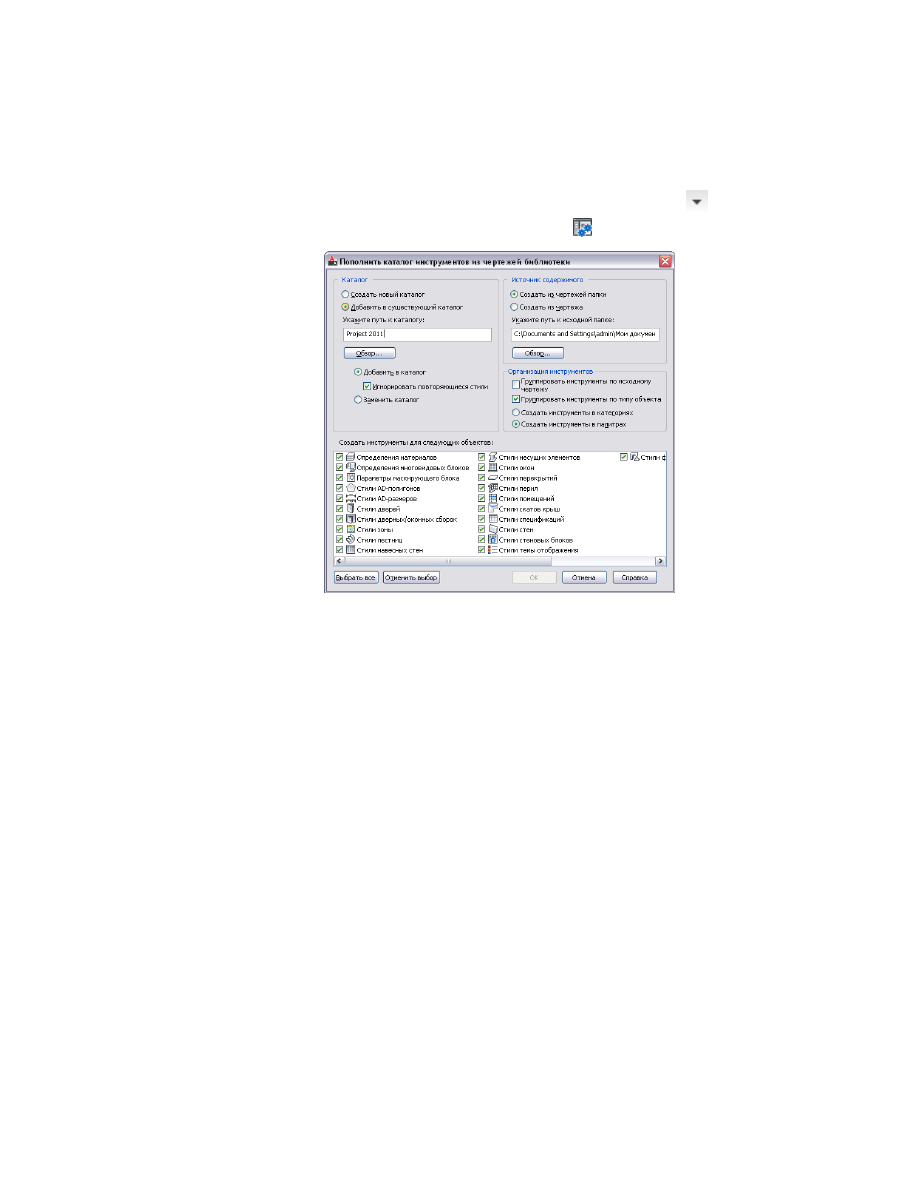

Добавление инструментов из чертежей библиотеки в каталог инструментов | 163

Щелкните на вкладке "Управление"

➤

панели "Адаптация"

➤

"Сформировать каталог инструментов"

В "Каталоге" выберите "Добавить к существующему каталогу".

Введите имя каталога и путь к нему.

Нажмите "Добавить к каталогу" и, если хотите избежать замены
существующих стилей стилями из добавляемого чертежа с такими же
именами и путями к файлам, выберите "Игнорировать повторяющиеся
стили".

Если флажок "Игнорировать повторяющиеся стили" сброшен,
существующие стили будут заменены стилями с такими же именами и
путями к файлам из добавляемого чертежа.

Если требуется перезаписать существующий каталог, то следует
включить опцию "Перезаписать каталог".

При этом будет уничтожено содержимое всего каталога с заменой его
палитрами, категориями и инструментами из исходного чертежа
(чертежей).

164 | Глава 3 Библиотека компонентов

ПРЕДУПРЕЖДЕНИЕ

Данную опцию следует использовать с большой

осторожностью, так как при этом полностью удаляется существующий
каталог. Если требуется перезаписать инструменты на их новые версии
из чертежа, следует установить опцию "Присоединить к каталогу" и
отменить опцию "Игнорировать идентичные стили".

В "Исходном чертеже" выберите, что будет использоваться в качестве
источника при создании новых инструментов: стандартный чертеж
или стандартная папка.

то…

Если требуется…

выберите "Создать из чертежей папки" и под
заголовком "Укажите путь к исходной папке"
введите имя папки и путь к ней.

добавить в папку инстру-
менты из нескольких
чертежей,

выберите "Создать из чертежа" и под заголов-
ком "Укажите исходный чертеж" введите имя
чертежа и путь к нему.

добавить инструменты из
одного чертежа,

В группе "Организация инструментов" укажите способ группировки
инструментов в каталоге.

■

Для группировки результирующих инструментов по исходному
чертежу выберите "Группировать инструменты по исходному
чертежу".
Данная функция особенно удобна при создании каталога
инструментов из нескольких чертежей стилей. Полученные
инструменты можно разместить в категориях или палитрах с
именами "Стили стен - Бетонные (британские размеры)", "Стили
стен - Ж/б блоки (британские размеры)" и т.д.

■

Чтобы сгруппировать полученные инструменты по типу их
объектов, выберите "Группировать инструменты по типу объекта".
Данная функция особенно удобна, если надо объединить стили из
различных чертежей в новый каталог стилей. Созданные
инструменты будут размещены в категориях или палитрах с именами
"Стены", "Двери" и т.д.

Добавление инструментов из чертежей библиотеки в каталог инструментов | 165

ПРИМЕЧАНИЕ

Если помечены оба флажка, то группировка

инструментов в каталоге производится сначала по чертежам, а
затем по типам объектов, при этом категории создаются из
чертежей, а палитры - из типов объектов. Такой вариант
используется, поскольку палитры не могут быть вложенными. В
данном случае переключатели для категорий и палитр отключены,
включен переключатель "Создать инструменты в палитрах".

ПРИМЕЧАНИЕ

Если обе функции выключены, то все новые

инструменты будут сгенерированы в верхней категории каталога.

■

Для группировки новых инструментов по категориям выберите
функцию "Создать инструменты в категориях".
Если выбрана группировка инструментов по исходным чертежам,
для каждого исходного чертежа будет создана категория. Если
выбрана группировка инструментов по типам объектов, будет
создана категория для каждого типа.

■

Чтобы сгруппировать новые инструменты по палитрам, выберите
функцию "Создать инструменты в палитрах".
Если выбрана группировка инструментов по исходным чертежам,
для каждого исходного чертежа будет создана палитра. Если выбрана
группировка инструментов по типам объектов, для каждого типа
будет создана палитра.

Под заголовком "Создать инструменты для следующих объектов"
выберите стили объектов, которые должны появиться в новом каталоге
в качестве инструментов.

По умолчанию выбраны все типы стилей. Можно использовать кнопки
"Выбрать все" и "Очистить все".

Нажмите "ОК".

Индикатор прогресса в строке состояния сообщает о ходе формирования
инструментов. При создании большого количества инструментов может
потребоваться довольно много времени.

ПРИМЕЧАНИЕ

Каждый каталог и палитра создаются в собственном

файле ATC. АТС-файлы категорий и палитр сохраняются в папках
палитр или категорий, вложенных в папку создания нового каталога.

166 | Глава 3 Библиотека компонентов

Добавление в библиотеку каталогов существующего
каталога инструментов

Данная процедура предназначена для добавления существующего каталога
инструментов в имеющуюся библиотеку каталогов.

При добавлении каталога инструментов в библиотеку каталогов физическое
перемещение или копирование каких-либо файлов не производится. Вместо этого
в библиотеку каталогов добавляется указатель на местоположение каталога. При
добавлении в библиотеку каталога инструментов из другого компьютера и обновлении
инструмента из того каталога, ссылка на инструмент всегда указывает на его
последнюю версию.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Для отображения библиотеки каталогов нажмите

Для создания нового каталога нажмите

В диалоговом окне "Добавление каталога" выберите "Добавить
существующий каталог или сайт".

Введите местоположение добавляемого каталога инструментов или
нажмите "Обзор" и выберите каталог.

Файлы каталогов инструментов обычно имеют расширение

.atc

Нажмите "OK".

ПРИМЕЧАНИЕ

АТС-файл можно также перетащить в поле Библиотеки

компонентов из Проводника Windows.

Создание файла установки каталога

Данная процедура предназначена для создания файла реестра, с помощью которого
можно добавить каталоги в библиотеки компонентов других пользователей.

Каталог, добавляемый в Библиотеку компонентов, автоматически добавляется в
имеющуюся Библиотеку компонентов (CBL). Тем не менее, администратору САПР
может также потребоваться автоматически установить новые каталоги в библиотеки
других пользователей. В подобном случае можно добавить указатель на каталог в

Добавление в библиотеку каталогов существующего каталога инструментов | 167

существующем файле реестра или создать новый файл реестра, добавляющий данный
каталог к библиотеке пользователя.

Создание файла установки каталога

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Выберите каталог, который хотите добавить в файл реестра.

При добавлении каталога в файл реестра убедитесь в наличии доступа
к местоположению каталога и всех находящихся в нем файлов для всех
пользователей, среди которых он распределяется.

Щелкните на каталоге правой кнопкой, удерживая нажатой клавишу
"Shift".

Нажмите "Преобразовать в файл реестра".

то...

Если требуется...

найдите требуемую папку, введите имя
файла реестра и нажмите "Открыть".
При этом создается новый файл реестра
(REG) с информацией о реестре выбран-
ного каталога.

создать новый файл реестра
для каталога,

найдите файл реестра, выберите его и
нажмите "Открыть".
При этом в файл реестра добавляется
запись с информацией о реестре выбран-
ного каталога.

включить каталог в существую-
щий файл реестра,

ПРИМЕЧАНИЕ

Если выбран существующий файл реестра, то, в отличие

от стандартных диалоговых окон Windows "Сохранить", его замена
не производится; запись каталога просто добавляется к файл. Если
надо заменить существующий файл реестра, следует удалить его из
Windows Explorer, а затем создать новый файл с тем же именем.

Ввод каталога в библиотеку пользователя

Чтобы ввести ссылку на каталог в локальный реестр и, следовательно,
в библиотеку каталогов пользователя (CBL), следует запустить файл
реестра.

168 | Глава 3 Библиотека компонентов

Поместите созданный REG-файл в сетевую папку с общим доступом
или скопируйте его на компьютер локального пользователя, в который
надо ввести каталог.

На компьютере пользователя дважды щелкните на файле-реестре.

Когда появится вопрос, добавлять ли информацию в локальный реестр,
нажмите "Да".

Каталог введен в реестр пользователя и библиотеку каталогов.

Публикация каталогов инструментов

Функция "Опубликовать каталог" помогает сделать каталог инструментов доступным
по сети сразу многим пользователям. Каталоги можно перемещать, копировать или
открывать доступ к ним из текущего местоположения. Данная функция оперирует
путями к зависимым файлам в процессе публикации каталога .

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Щелкните на каталоге, который собираетесь опубликовать, правую
кнопку мыши, а затем выберите "Опубликовать

<имя_каталога>

В диалоговом окне "Публикация каталога инструментов - шаг 1 из 4"
выполните одно из следующих действий:

то...

Если требуется...

щелкните "Перенести в новое ме-
сто".

при публикации каталога переме-
стить его в новую папку,

щелкните "Скопировать в другое
место".

скопировать каталог в другую папку,

щелкните "Оставить на своем ме-
сте".

опубликовать каталог из его теку-
щей папки

Нажмите "Далее".

При перемещении или копировании каталога появляется подсказка о
необходимости указания папки назначения.

В диалоговом окне "Публикация каталога инструментов - шаг 2 из 4"
укажите папку назначения каталога инструментов.

Публикация каталогов инструментов | 169

Можно ввести путь или нажать [...] для перехода к папке назначения.
Можно указать существующую папку или создать новую.

Нажмите "Далее".

В диалоговом окне "Публикация каталога инструментов - шаг 3 из 4"
укажите местоположение любых зависимых файлов.

В зависимых файлах находится информация, на которую ссылаются
инструменты, например, информация о стиле. Если выбран параметр
"Автоматически переносить (или копировать) инструментально
зависимые файлы в вышеуказанную папку для ссылки на них из
опубликованного каталога", данная функция пытается копировать все
зависимые файлы, ссылки на которые имеются в каталоге, в указанную
папку зависимых файлов. Если данный параметр не выбран, то
необходимо проверить, имеются ли уже файлы в папке зависимых
файлов. Если выбран параметр "Сообщать о неверных справках
каталога", функция генерирует отчет о любых зависимых файлах,
которые не может найти.

Для перемещения (или копирования) зависящих файлов с помощью
функции публикации каталога нажмите "Автоматически переносить
(или копировать) инструментально зависимые файлы в вышеуказанную
папку для ссылки на них из опубликованного каталога".

Для генерирования HTML-файла с любыми ненайденными зависимыми
файлами нажмите "Сообщать о неверных справках каталога", после
чего нажмите "Далее".

В диалоговом окне "Публикация каталога инструментов - шаг 4 из 4"
выполните одно из следующих действий:

то...

Если пользователям будет необ-
ходим...

щелкните "Непосредственно из
указанного места".

доступ в каталог непосредственно
из указанной сетевой папки,

щелкните "С сайта

http://

или с под-

ключенного диска" и введите имя
папки.

доступ в каталог из альтернативной
папки или папки-заместителя

Чтобы установить каталог в состояние "только для чтения", выберите
"Установить для элементов каталога режим "только чтение".

170 | Глава 3 Библиотека компонентов

Во избежание обновления элементов каталога при их перетаскивании
в рабочую область выберите "Запретить обновление элементов каталога
при перетаскивании в рабочее пространство", а затем нажмите "Конец".

Отдельные пользователи могут указать местоположение зависимых файлов, например,
стилей для инструментов, на вкладке "AD-библиотека" диалогового окна "Параметры".
Для ссылок на зависимые от инструментов файлы предназначена переменная
%AECCONTENT_DIR%. К ней добавляется указанный путь. Например, <Style
href1=”%AECCONTENT_DIR%\

<DoorStyles\DoorStyles.dwg

”/>. Более подробную

информацию см. в разделе

Изменение настроек AD-библиотеки

на стр. 229.

Добавление Интернет-сайта к библиотеке каталогов

Данная процедура предназначена для добавления в имеющуюся библиотеку каталогов
ссылки на Интернет-сайт. Ссылки облегчают работу с Интернет-сайтами, на которых
находятся инструменты и компоненты AutoCAD Architecture 2011, которые можно
загрузить с помощью метода точек загрузки (i-drop

Интернет-сайт можно также добавить путем перетаскивания URL-адреса из адресной
строки обозревателя Интернета в окно Библиотеки компонентов.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Для отображения библиотеки каталогов нажмите

Для создания нового каталога нажмите

В диалоговом окне "Добавление каталога" выберите "Добавить
существующий каталог или сайт".

Добавление Интернет-сайта к библиотеке каталогов | 171

Введите адрес Интернет-сайта для ссылки:

то...

Если требуется...

введите URL-адрес Интернет-сайта,
включая префикс

http://

СОВЕТ

Далее приведен самый

простой способ указания URL-
адреса: 1. Откройте обозрева-
тель Интернета, например
Internet Explorer. 2. Откройте
Интернет-страницу, на которую
собираетесь сослаться. 3. Скопи-
руйте URL-адрес из адресной
строки Интернет-обозревателя.
4. Вставьте URL-адрес в диалого-
вое окно "Добавление каталога".

установить связь с Интернет-сайтом
в сети Интернет или внутренней
сети,

введите имя подключаемого файла
или откройте "Обзор" и выберите
его.

установить связь с Интернет-страни-
цей в HTML-файле на компьютере
или в сети,

Нажмите "OK".

Ссылка на Интернет-сайт в библиотеке каталогов обозначается с помощью
стандартного графического символа, который при желании можно изменить.
Сведения о том, как изменить этот символ, а также другие свойства каталога
инструментов, см. в разделе

Редактирование свойств каталога инструментов

на стр.

173.

Открытие Интернет-страниц в окне Библиотеки
компонентов

Данная процедура предназначена для открытия Интернет-страницы по ссылке на
Интернет-сайт в библиотеке каталогов.

172 | Глава 3 Библиотека компонентов

СОВЕТ

Если при попытке просмотреть Интернет-страницу в окне Библиотеки

компонентов возникают проблемы, попробуйте открыть ее в обозревателе
Интернета.

■

Наведите указатель на ссылку на Интернет-сайт, который собираетесь открыть,
и выполните одно из следующих действий:

то...

Если требуется...

щелкните ссылку.

просмотреть Интернет-страницу в окне
Библиотеки компонентов,

щелкните на ссылке правой кнопкой, а за-
тем выберите "Открыть в новом окне".

просмотреть Интернет-страницу в новом
окне Библиотеки компонентов,

щелкните на ссылке правой кнопкой, а за-
тем выберите "Открыть в обозревателе
Интернета".

просмотреть Интернет-страницу в новом
окне обозревателя Интернета,

Редактирование свойств каталога инструментов

Данная процедура предназначена для просмотра и изменения свойств каталога
инструментов. При наличии доступа к каталогу инструментов с возможностью записи
можно выбрать другой исходный или целевой файл, а также изменить первую
страницу.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Щелкните правой кнопкой мыши на требуемом каталоге инструментов
и выберите "Свойства".

Отредактируйте свойства:

то...

Если требуется...

щелкните символ в диалоговом ок-
не "Свойства" и выберите необходи-

изменить графический символ,
обозначающий каталог инструмен-
тов в библиотеке каталогов,

мый графический файл. В качестве
графических файлов можно исполь-
зовать BMP, JPEG, PNG или TIFF-
файлы. Размер графического изоб-

Редактирование свойств каталога инструментов | 173

то...

Если требуется...

ражения составляет 90 × 120 пиксе-
лей. Если задать изображение дру-
гого размера, оно будет отмасшта-
бировано до указанного размера.

ПРИМЕЧАНИЕ

Выбранный гра-

фический файл копируется в
папку символов каталога инстру-
ментов.

введите новое название. Можно
также щелкнуть на каталоге правой

изменить название под графиче-
ским символом каталога инструмен-
тов в библиотеке каталогов,

кнопкой и выбрать "Переименовать

<имя_каталога>

введите новое описание.

изменить пояснительный текст,
отображаемый на экране при наве-
дении указателя на графический
символ каталога инструментов,

введите новое имя файла каталога
инструментов в поле "Файл или

изменить файл или Интернет-сайт
каталога инструментов,

папка" или откройте "Обзор" и выбе-
рите его из списка.

введите имя нового HTML-файла в
поле "Начальная страница" или от-

задать или изменить HTML-файл,
который выводится на экран при
открытии каталога инструментов,

кройте "Обзор" и выберите началь-
ную страницу.

введите имя нового разработчика.

изменить имя разработчика катало-
га инструментов,

выберите тип из "Перечня типов".
Сведения о том, как назначать типы

изменить обозначение, принятое
для типа каталога,

каталогам, см. в разделе

Создание

типов каталогов

на стр. 175.

выберите "Подключать добавляе-
мые элементы к рабочему простран-

указать, что при перетаскивании
инструментов и палитр из данного

ству". Для получения дополнитель-

каталога в набор инструментальных

174 | Глава 3 Библиотека компонентов

то...

Если требуется...

палитр AutoCAD Architecture 2011
должны автоматически создаваться

ной информации об инструментах
связывания с Библиотекой компо-

их связи с Библиотекой компонен-
тов,

нентов см. раздел

Применение эле-

ментов каталога инструментов в
AutoCAD Architecture

на стр. 193 и

Централизованная работа с инстру-
ментами

на стр. 118.

сбросьте флажок "Подключать до-
бавляемые элементы к рабочей об-

указать, что при перетаскивании
инструментов и палитр из данного

ласти". Вставка инструментов без

каталога в набор инструментальных

привязки к Библиотеке компонен-

палитр AutoCAD Architecture 2011

тов может оказаться оправданной,

не должны создаваться их связи с
Библиотекой компонентов,

если надо изменить свойства инстру-
мента AutoCAD Architecture, кото-
рые не должны заменяться свойства-
ми инструмента из Библиотеки
компонентов; кроме того, если ин-
струменты не имеют привязок, то
общая производительность работы
в AutoCAD Architecture 2011 повы-
шается.

Нажмите "OK".

Создание типов каталогов

Данная процедура предназначена для создания типов каталогов. Каталогу можно
присвоить свойство "Тип", а затем произвести сортировку или фильтрацию каталогов
по типу.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Для вывода библиотеки каталогов на экран нажмите

Для вывода на экран диалогового окна "Параметры библиотеки

компонентов" нажмите

Создание типов каталогов | 175

В поле "Типы каталогов" под заголовком "Новый тип каталога" введите
имя создаваемого типа.

Нажмите "OK".

Новый тип добавляется к списку доступных типов. Данный тип можно
теперь приписать каталогам путем редактирования их свойств. После
того, как каталогу приписан тип, каталоги, отображаемые в "Окне
библиотеки", можно отсортировать или отфильтровать по этому типу.

Для удаления типа щелкните на его имени и выберите "Удалить".

ПРИМЕЧАНИЕ

При этом свойство каталога "Тип" отменяется для всех

каталогов данного типа.

Сортировка каталогов в окне библиотеки

Данная процедура предназначена для сортировки выведенных на экран каталогов
по дате последнего использования, по разработчику, по заголовку или типу.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Чтобы вывести на экран библиотеку каталогов, нажмите

Открыв библиотеку каталогов в правой части окна Библиотеки
компонентов, наведите указатель на надпись "Сортировка" в левой
части.

Выберите из списка доступных способов сортировки тот, по которому
собираетесь отсортировать каталоги в библиотеке.

то...

Если требуется...

щелкните "По последнему использо-
ванию".

отсортировать каталоги в хроноло-
гическом порядке по времени по-
следнего использования каждого
каталога,

щелкните "По разработчикам". Ката-
логи, не имеющие свойства "По

отсортировать каталоги в алфавит-
ном порядке по фамилиям разработ-
чиков, а затем по заголовкам,

разработчикам", отображаются в
нижней части списка.

176 | Глава 3 Библиотека компонентов

то...

Если требуется...

щелкните "По названию".

отсортировать каталоги в алфавит-
ном порядке по заголовку каталога,

щелкните "По типу". Каталоги, кото-
рым не приписано типа, отобража-
ются в нижней части списка.

отсортировать каталоги по типу,

Фильтрация каталогов в окне библиотеки

Данная процедура предназначена для фильтрации каталогов, отображаемых в окне
библиотеки.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Чтобы вывести на экран библиотеку каталогов, нажмите

Открыв библиотеку каталогов в правой части окна Библиотеки
компонентов, наведите указатель на надпись "Фильтр" в левой части.

Выберите из списка доступных типов каталога тот, который собираетесь
просмотреть.

Чтобы вывести на экран все каталоги библиотеки, нажмите "Все
каталоги".

ПРИМЕЧАНИЕ

Для фильтрации каталогов по типу необходимо, чтобы типы были

присвоены всем каталогам библиотеки. Более подробную информацию см. в разделе

Создание типов каталогов

на стр. 175.

Удаление каталога инструментов или ссылки на
Интернет-сайт

Данная процедура предназначена для удаления каталога инструментов или ссылки
на Интернет-сайт из имеющейся библиотеки каталогов.

Фильтрация каталогов в окне библиотеки | 177

При удалении каталога инструментов или ссылки на Интернет-сайт на самом деле
удаляется только указатель на элемент, физического уничтожения файлов или
Интернет-страниц не происходит.

Открыв библиотеку каталогов в правой части окна Библиотеки
компонентов, щелкните правой кнопкой на удаляемом каталоге
инструментов или на ссылке на Интернет-сайт, а затем выберите
"Удалить

<имя_каталога>

из библиотеки".

При появлении подсказки нажмите "Да" для подтверждения удаления
или "Нет" - для его отмены.

Открытие другой библиотеки каталогов

Данная процедура предназначена для того, чтобы пользователь мог открыть
какую-либо другую библиотеку каталогов, помимо своей персональной, или заново
открыть персональную библиотеку.

Библиотека каталогов сохраняется в файле с расширением

.cbl

. Имя по умолчанию

для персональной библиотеки каталогов -

ContentBrowserLibrary.cbl

; он хранится в

папке

C:\Мои документы\Autodesk\Моя библиотека компонентов\ACA 2011

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Чтобы вывести на экран открытую в настоящий момент библиотеки

каталогов, нажмите

Щелкните правой кнопкой на имени библиотеки каталогов и выберите
"Открыть новую библиотеку".

Выберите в диалоговом окне "Открыть" библиотеку каталогов, которую
собираетесь открыть.

Переименование библиотеки каталогов

Данная процедура предназначена для переименования открытой в настоящий момент
библиотеки каталогов. Изменение имени влечет за собой изменение заголовка
библиотеки каталогов, отображаемого в Библиотеке компонентов, однако
переименования файлов не происходит.

178 | Глава 3 Библиотека компонентов

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Чтобы вывести на экран библиотеку каталогов, нажмите

Чтобы вывести на экран диалоговое окно "Параметры библиотеки

компонентов", нажмите

Под заголовком "Имя библиотеки" введите новое имя библиотеки.

Нажмите "OK".

Поиск элементов в каталоге инструментов

Функция "Поиск" облегчает нахождение конкретного инструмента. Возможен поиск
в нескольких каталогах или конкретном каталоге, в инструментальной палитре или
в комплекте инструментов. Например, поиск инструмента для создания трехмерного
рабочего стола можно произвести по ключевым словам

3D стол

(3D desk). Поиск

производится во всех каталогах, которые в данный момент отображены на экране
(отфильтрованы). Чтобы сузить диапазон поиска, выполните фильтрацию
отображаемых на экране каталогов.

Функция "Поиск" сравнивает указанные ключевые слова с текстом в следующих
свойствах элементов каталога инструментов:

■

Имя

■

Описание

■

Ключевые слова

Эффективность инструмента "Поиск" зависит от информативности присвоенных
инструментам имен и пояснений. Имя инструмента должно отражать его назначение,
а пояснение - способ применения.

При вводе строки поиска из более чем одного слова, функция "Поиск" находит
элементы с обоими словами. Несколько слов можно также объединить с помощью
AND, & или +. Для поиска элементов по любому слову из перечисленных слов введите
между словами OR или |. Для исключения слова из поиска введите перед ним символ
!. Для обозначения любой строки используется символ *, а ? - для обозначения любого
символа. По умолчанию поиск производится без учета регистра. Для поиска по точно
указанному слову заключите это слово в кавычки.

Поиск элементов в каталоге инструментов | 179

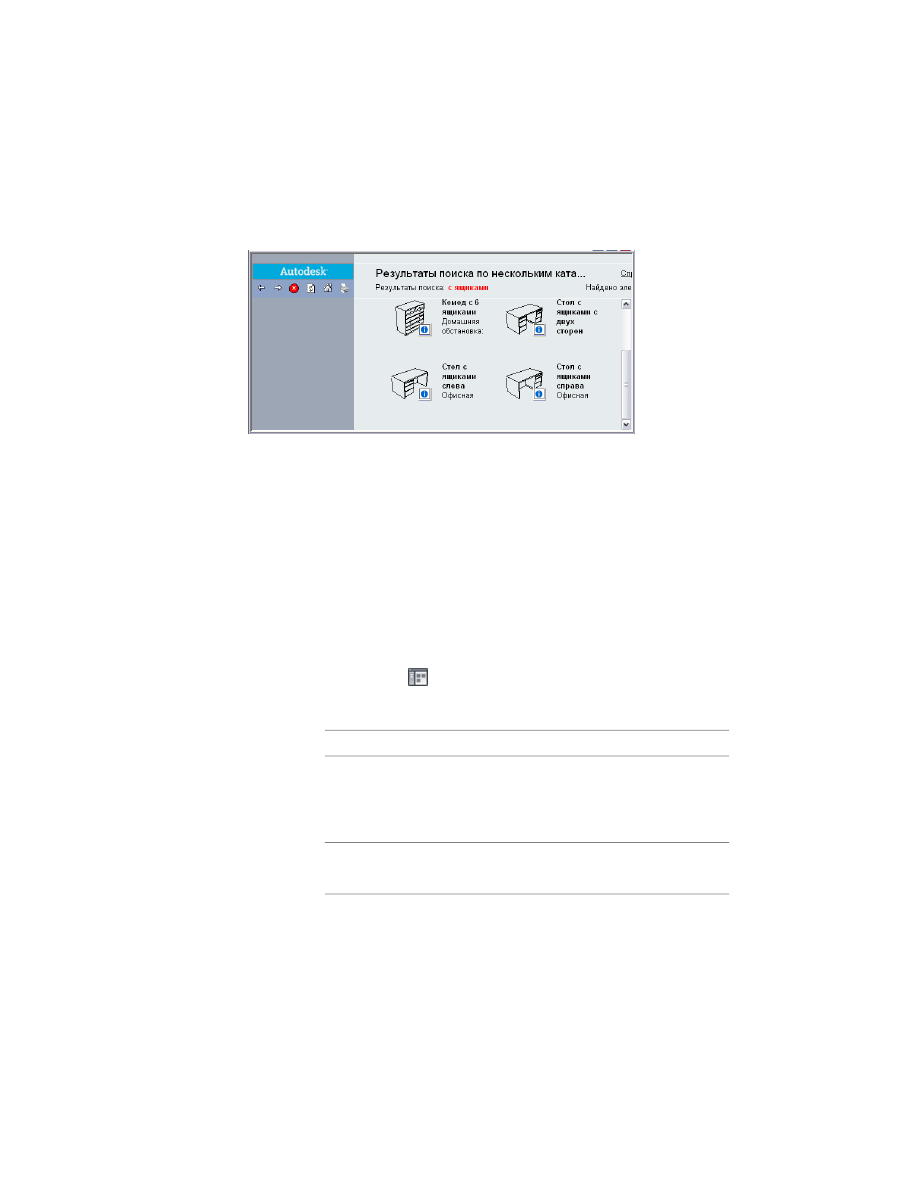

Результаты поиска выводятся в правой части окна Библиотеки компонентов. На
приведенном ниже чертеже показаны результаты поиска в группе каталогов
библиотеки термина

3D стол

Искомый термин и количество найденных элементов отображаются в строке под
названием каталога инструментов. Если результаты поиска располагаются на
нескольких страницах, нажмите для отображения нужной на ее номере или выберите
"Следующая" или "Предыдущая".

Выполнение поиска

Данная процедура предназначена для поиска в нескольких каталогах инструментов,
во всем каталоге или в его части.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Выполните фильтрацию библиотеки, чтобы вывести на экран те
каталоги, в которых собираетесь провести поиск:

то...

Если требуется...

откройте библиотеку каталогов, а
затем выполните фильтрацию с це-

искать инструменты в нескольких
каталогах,

лью вывести на экран те каталоги в
которых нужно произвести поиск.

откройте требуемый каталог инстру-
ментов.

искать инструменты только в опре-
деленном каталоге,

180 | Глава 3 Библиотека компонентов

то...

Если требуется...

откройте требуемую категорию и
отметьте

в <имя категории>

искать инструменты только в опре-
деленной категории и ее подкатего-
риях,

откройте требуемую инструменталь-
ную палитру и отметьте

в <имя па-

литры>

искать инструменты только в опре-
деленной инструментальной палит-
ре,

оставьте флажок под искомым тер-
мином непомеченным.

искать инструменты во всем откры-
том каталоге,

Введите искомые термины под заголовком "Поиск".

Нажмите "Начать поиск".

Элементы, соответствующие критерию текущего поиска, отображаются
в правой части окна Библиотеки компонентов. Для перехода в каталог,
содержащий элемент, щелкните на данном элементе. Для вывода на
экран исходного каталога элемента щелкните на нем правой кнопкой.

Чтобы приступить к поиску другого элемента, нажмите кнопку

верхней части левой панели.

Добавление компонентов в каталог инструментов

Каталоги инструментов могут содержать инструменты, инструментальные палитры
и комплекты инструментов, которые могут подразделяться на категории.

Подразделение элементов в каталоге инструментов по категориям

Чтобы упорядочить большое количество элементов в каталоге инструментов, можно
создать категории и подкатегории. Например, в каталоге инструментов находятся
десятки инструментов. Если бы данные инструменты не были подразделены на
категории, то поиск конкретного инструмента пришлось бы выполнять
последовательно по всем страницам. Для облегчения поиска каталог инструментов
подразделен на категории и подкатегории согласно приведенной ниже таблице:

Содержание

Название категории

Инструменты для работы с архитектурными
объектами

■

Стена, Навесная стена и Стеновой блок

■

Проем, Дверь, Окно и Дверная/оконная
сборка

Добавление компонентов в каталог инструментов | 181

Содержание

Название категории

■

Крыша, Скат крыши и Перекрытие

■

Сетка потолка

■

Лестница, Лестничная клетка и Перила

■

Помещение и Граница помещения

■

Несущие элементы и Сетка координа-
ционных осей

Чертежные инструменты

■

AD-размеры

■

Выносные элементы и Заголовок

■

Текст, Выноски, Ключевые заметки,
Условные обозначения

■

Маскирующий блок

■

Штриховка и Градиент

■

Фаска и Сопряжение

■

Инструмент внешнего контура

■

Символы сварки

Вспомогательные средства

■

Ссылка на AD-объект

■

AD-полигон

■

Камера

■

Горизонтальный и Вертикальный раз-
рез конструкции

■

Инструмент удаления скрытых линий
и Рисованный эскиз

Средства измерения

■

Площадь, Расстояние и Идентификатор
точки

Инструменты формообразующего элемен-
та:

Средства моделирования

■

Ящик, Арка, Пирамида, Выдавливание
и т.д.

■

Композиционная группа

182 | Глава 3 Библиотека компонентов

Содержание

Название категории

■

Преобразование в формообразующие
элементы

Инструменты 3D тел:

■

3D ящик, Цилиндр, Преобразование в
3D тела

Средства параметрической компоновки и
закрепления

■

Разметочная кривая

■

Разметочная сетка (2D и 3D)

■

Якорь к объекту, Якорь к узлу, Якорь к
планировочному элементу, Якорь к
объемно-планировочному элементу

Средства составления спецификаций и от-
четов

■

Учет помещений

■

Тема отображения

■

Инструмент установки марки

■

Спецификация

■

Средства просмотра объектных данных
и перенумерации

Об инструментальных палитрах

Инструментальная палитра представляет собой набор инструментов для выполнения
какой-либо задачи. Например, на палитре могут находиться инструменты для
создания различных типов дверей в проекте здания (навесной однопольной, навесной
двупольной, вращающейся и т.д.) Инструментальная палитра, сохраненная в каталоге
инструментов, становится доступной сразу многим пользователям.

Дата и время создания и последнего изменения инструментальной палитры
указываются в диалоговом окне "Свойства инструментальной палитры". Для вывода
диалогового окна щелкните на инструментальной палитре правой кнопкой мыши
и выберите "Свойства". Сведения о других свойствах инструментальной палитры
см. в разделе

Добавление инструментальной палитры в каталог инструментов

на стр.

185.

Добавление компонентов в каталог инструментов | 183

О комплектах инструментов

Комплект инструментов представляет собой группу инструментов, хранимых вместе
таким образом, чтобы их удобно было распространять. Например, комплект может
содержать набор инструментов и утилит, обеспечивающих повышение эффективности
работы.

Дата и время создания и последнего изменения комплекта инструментов указываются
в диалоговом окне "Свойства комплекта инструментов". Для вывода диалогового
окна щелкните на комплекте инструментов правой кнопкой мыши и выберите
"Свойства". Сведения о других свойствах комплекта инструментов см. в разделе

Добавление комплекта инструментов в каталог инструментов

на стр. 186.

Адаптация инструментов

Для адаптации инструмента необходимо скопировать его на какую-либо палитру из
набора инструментальных палитр AutoCAD Architecture 2011, изменить его свойства,
а затем скопировать его обратно в исходное местоположение каталога инструментов.

Определение категорий в каталоге инструментов

Данная процедура предназначена для определения категорий и подкатегорий в
каталоге инструментов.

Категории приводятся в левой части окна Библиотеки компонентов, ниже имени
открытого каталога инструментов.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Откройте каталог инструментов, в котором нужно определить
категории.

Выберите местоположение новой категории:

то...

Если каталог инструментов...

в левой части окна Библиотеки
компонентов перейдите к нужной
категории и щелкните на ее имени.

уже имеет одну или несколько кате-
горий, и в него необходимо доба-
вить подкатегорию,

нажмите в левой части окна Библио-
теки компонентов на имени катало-
га.

еще не подразделен на категории
и открыта его первая страница,

184 | Глава 3 Библиотека компонентов

то...

Если каталог инструментов...

делать ничего не надо, поскольку
именно здесь определяется первая
категория.

еще не подразделен на категории,
и на экране отображается страница
компонентов,

Щелкните правой кнопкой в пустой области правой части окна
Библиотеки компонентов и выберите "Добавить категорию".

Введите имя категории и нажмите "OK".

Чтобы определить дополнительные категории и подкатегории, начните
с этапа 2.

Добавление инструментальной палитры в каталог
инструментов

Данная процедура предназначена для добавления инструментальной палитры в
каталог инструментов. Для добавления палитры в каталог инструментов необходимо,
чтобы он был доступен для записи.

Инструментальную палитру можно также перетащить в каталог инструментов из
рабочего пространства AutoCAD Architecture 2011. Для перетаскивания
инструментальной палитры щелкните мышью на ее вкладке.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Откройте каталог инструментов, в который требуется добавить
инструментальную палитру.

Перед добавлением палитры в определенную категорию необходимо
открыть данную категорию.

При отсутствии графики в нижней области левой части окна каталог
инструментов доступен только для чтения, добавление
инструментальной палитры в этом случае невозможно.

Нажмите

в левой части окна Библиотеки компонентов.

Добавление инструментальной палитры в каталог инструментов | 185

Введите в диалоговом окне "Свойства инструментальной палитры" имя
инструментальной палитры и любые другие необходимые свойства:

то...

Если требуется...

введите описание.

добавить пояснение, отображаемо-
го в каталоге инструментов и ис-
пользуемого в качестве запроса в
операциях по поиску каталога,

введите термины в качестве ключе-
вых слов.

указать термины, по которым будет
производиться поиск каталога ин-
струментов,

введите фамилию.

указать фамилию разработчика ин-
струментальной палитры,

Добавление комплекта инструментов в каталог
инструментов

Данная процедура предназначена для добавления комплекта инструментов в каталог
инструментов. Для добавления комплекта в каталог инструментов необходимо иметь
доступ в него с возможностью записи.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Откройте каталог инструментов, в который требуется добавить
комплект инструментов.

Чтобы добавить комплект в определенную категорию, откройте данную
категорию.

Нажмите

в левой части окна Библиотеки компонентов.

Введите в диалоговом окне "Свойства комплекта инструментов" имя
палитры инструментов и любые другие необходимые свойства:

то...

Если требуется...

введите пояснение.

добавить пояснение, отображаемо-
го в каталоге инструментов и ис-

186 | Глава 3 Библиотека компонентов

то...

Если требуется...

пользуемого в качестве запроса в
операциях по поиску каталога,

введите термины в качестве ключе-
вых слов.

указать термины, по которым будет
производиться поиск комплекта
инструментов,

введите фамилию.

указать фамилию разработчика
комплекта инструментов,

Если каталог инструментов предназначен только для чтения, то ввод
любых данных в выводимом диалоговом окне "Свойства комплекта
инструментов" невозможен.

Добавление инструментов в каталог инструментов

Данная процедура предназначена для добавления инструмента в каталог инструментов
или в сохраненную в нем инструментальную палитру или комплект инструментов.
Для добавления инструмента в каталог инструментов необходимо иметь доступ в
него с возможностью записи.

В каталог инструментов Библиотеки компонентов можно также перетащить
инструмент из инструментальной палитры в рабочем пространстве AutoCAD
Architecture 2011.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Откройте каталог инструментов, в который требуется добавить
инструмент.

Прежде чем добавлять инструмент в определенную категорию каталога
или в палитру (комплект) определенной категории, откройте данную
категорию.

Для открытия инструментальной палитры или комплекта инструментов,
в которые добавляется инструмент, дважды щелкните на
соответствующем символе.

Откройте в рабочем пространстве AutoCAD Architecture 2011
инструментальную палитру с инструментом, который требуется
добавить в каталог инструментов.

Добавление инструментов в каталог инструментов | 187

Щелкните на инструменте правой кнопкой мыши, а затем выберите
"Копировать".

Щелкните правой кнопкой в пустой области правой части окна
Библиотеки компонентов и выберите "Вставить".

ПРИМЕЧАНИЕ

Если параметр "Вставить" в меню быстрого доступа

отсутствует, это может значить, что указатель наведен на инструмент,
даже если область кажется пустой. Переместите указатель и
попытайтесь еще раз.

Копирование и перемещение инструментальных палитр и
комплектов инструментов

Данная процедура предназначена для копирования или перемещения
инструментальных палитр или комплектов инструментов между каталогами
инструментов или категориями одного каталога. Копирование элемента возможно
при наличии доступа в целевой каталог с возможностью записи. Перемещение
элемента возможно при наличии доступа в исходный и целевой каталог с
возможностью записи.

Можно также открыть несколько окон Библиотеки компонентов и перетащить
инструментальные палитры и комплекты инструментов из одного из них в другое.
Сведения о том, как копировать и перемещать элементы из нескольких окон, см. в
разделе

Перетаскивание элементов каталога из одного окна Библиотеки компонентов

в другое

на стр. 203.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Откройте каталог инструментов с инструментальной палитрой или
комплектом инструментов, которые собираетесь копировать или
перемещать. Если элемент находится в определенной категории
каталога, откройте ее.

Щелкните на элементе правой кнопкой мыши и выберите действие.

то...

Если требуется...

щелкните "Копировать".

добавить копию инструментальной
палитры или комплекта инструмен-
тов в другое местоположение,

188 | Глава 3 Библиотека компонентов

то...

Если требуется...

щелкните "Вырезать".

переместить инструментальную
палитру или комплект инструментов
в другое местоположение с удалени-
ем из исходного,

Выберите место назначения элемента.

то...

Если местом назначения являет-
ся...

щелкните на этой категории в левой
части окна Библиотеки компонен-
тов.

категория в текущем каталоге ин-
струментов,

нажмите

для возврата в биб-

лиотеку каталогов, а затем щелкните
на каталоге инструментов.

другой каталог инструментов,

нажмите

для возврата в биб-

лиотеку каталогов, щелкните на ка-

категория в другом каталоге инстру-
ментов,

талоге инструментов, в который
производится копирование, а затем
выберите в левой части окна Биб-
лиотеки компонентов его катего-
рию.

Щелкните правой кнопкой в пустой области правой части окна
Библиотеки компонентов и выберите "Вставить".

ПРИМЕЧАНИЕ

Если параметр "Вставить" в меню быстрого доступа

отсутствует, это может значить, что указатель наведен на элемент
каталога, даже если область кажется пустой. Переместите указатель
и попытайтесь еще раз.

Копирование и перемещение инструментов

Данная процедура предназначена для копирования или перемещения инструментов
между инструментальными палитрами, комплектами или каталогами инструментов.

Копирование и перемещение инструментов | 189

Кроме того, можно открыть несколько окон Библиотеки компонентов и перетащить
элементы из одного из них в другое. Сведения о том, как копировать и перемещать
элементы из нескольких окон, см. в разделе

Работа в нескольких окнах Библиотеки

компонентов

на стр. 201.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Откройте каталог инструментов с копируемым или перемещаемым
инструментом.

Откройте элемент с копируемым или перемещаемым инструментом.

то...

Если инструмент находится ...

откройте данную категорию.

в категории каталога инструментов,

при необходимости откройте кате-
горию для этой инструментальной

в инструментальной палитре в ката-
логе инструментов,

палитры, а затем щелкните на ней
мышью.

при необходимости откройте кате-
горию для этого комплекта инстру-

в комплекте инструментов в катало-
ге инструментов,

ментов, а затем щелкните на ком-
плекте.

Щелкните на инструменте правой кнопкой мыши и выберите действие.

то...

Если требуется...

щелкните "Копировать".

добавить копию инструмента в
другое местоположение,

щелкните "Вырезать".

переместить инструмент в другое
местоположение с удалением из
исходного,

Если местом назначения инструмента является другой каталог

инструментов, то нажмите

для возврата в библиотеку каталогов,

а затем щелкните на открываемом каталоге инструментов.

190 | Глава 3 Библиотека компонентов

Откройте место назначения инструмента.

то...

Если местом назначения являет-
ся...

откройте данную категорию.

в категории каталога инструментов,

при необходимости откройте кате-
горию для этой инструментальной

в инструментальной палитре в ката-
логе инструментов,

палитры, а затем щелкните на ней
мышью.

при необходимости откройте кате-
горию для этого комплекта инстру-

в комплекте инструментов в катало-
ге инструментов,

ментов, а затем щелкните на ком-
плекте.

Щелкните правой кнопкой в пустой области правой части окна
Библиотеки компонентов и выберите "Вставить".

ПРИМЕЧАНИЕ

Если параметр "Вставить" в меню быстрого доступа

Настройка инструмента

Данная процедура предназначена для редактирования инструмента, который хранится
в каталоге инструментов.

Чтобы обеспечить возможность перетаскивания элементов между набором
инструментальных палитр AutoCAD Architecture и Библиотекой компонентов, их
окна должны быть открыты до начала редактирования.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Откройте каталог инструментов, содержащий инструмент для
адаптации. Если инструмент находится в определенной категории
каталога, откройте ее.

Настройка инструмента | 191

Наведите указатель на значок i-drop

рядом с требуемым инструментом

таким образом чтобы указатель поменялся на изображение пипетки (

Щелкните на изображении пипетки и перетащите ее в набор
инструментальных палитр.

Если инструмент не помещается на палитру, это может значить, что
палитра настроена на обновления только из связанной
инструментальной палитры из каталога инструментов. Чтобы проверить
это, щелкните на палитре правой кнопкой, выберите "Свойства" и
проверьте флажок "Обновить из". Если флажок "Обновить из" отмечен,
данная палитра подключена к палитре в каталоге инструментов. Для
разрыва связи сбросьте флажок "Обновить из". Более подробно о
подключенных инструментальных палитрах см. в разделе

Использование

элементов в каталоге инструментов

на стр. 157.

На копии инструмента в инструментальной палитре щелкните правой
кнопкой мыши и выберите "Свойства".

На листе данных "Свойства инструмента" сбросьте флажок "Обновить
из".

Если опция "Обновить из" выбрана, инструмент подключен к своему
источнику в каталоге инструментов и может обновляться только из
исходного инструмента.

Выполнив изменения каких-либо свойств, нажмите "OK".

Перетащите инструмент из набора инструментальных палитр назад в
его исходное местоположение в Библиотеке компонентов.

СОВЕТ

Перед тем, как перетаскивать инструмент в Библиотеку

компонентов Autodesk, щелкните правой кнопкой на строке ее
заголовка и выберите "Поверх остальных окон".

Получив подсказку о подтверждении замены элемента каталога,
нажмите "Да".

Удаление элементов каталога инструментов

Данная процедура предназначена для удаления инструментальной палитры, комплекта
инструментов или инструмента из каталога инструментов. Для удаления элементов
из каталога инструментов необходимо иметь доступ в него с возможностью записи.

192 | Глава 3 Библиотека компонентов

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Откройте каталог инструментов с удаляемым элементом. Если элемент
находится в определенной категории каталога, откройте ее.

Щелкните на элементе правой кнопкой и выберите "Удалить".

Получив подсказку, нажмите "Да" для удаления элемента или "Нет" -
для отмены удаления.

Применение элементов каталога инструментов

Инструменты из каталогов можно использовать непосредственно в области рисования
или сохранить в палитре из набора инструментальных палитр. Инструментальную
палитру из каталога или инструменты из комплекта инструментов можно добавить
в набор инструментальных палитр.

СОВЕТ

Чтобы окно Библиотеки компонентов Autodesk оставалось на экране в то

время, когда другие приложения активны, нажмите правую кнопку мыши на строке
ее заголовка и выберите "Поверх остальных окон".

Связанные и несвязанные элементы каталога инструментов

При копировании инструмента или инструментальной палитры из Библиотеки
компонентов в набор инструментальных палитр можно выбрать режим с сохранением
или разрывом связи копии с оригиналом. Привязка копии к оригиналу предполагает,
что копирование элемента назад в исходное местоположение воспринимается
Библиотекой компонентов как обновление исходного элемента. Это правило
выполняется по умолчанию. Если в оригинал вносятся изменения, то обновить
связанную копию можно одним нажатием мыши. Для облегчения работы можно
сделать весь каталог инструментов связанным или несвязанным. По умолчанию все
инструменты и палитры из связанного каталога инструментов загружаются в набор
палитр AutoCAD Architecture в виде связанных элементов. При настройке каталога
инструментов на несвязанное состояние все его элементы становятся несвязанными.

Несвязанная копия инструмента или инструментальной палитры считается новым
элементом, не имеющим привязки к исходному элементу. Когда несвязанный элемент
копируется обратно в исходное местоположение в каталоге инструментов, Библиотека
компонентов просто добавляет его в каталог; в результате получаются две копии
данного элемента с одинаковыми именами.

Применение элементов каталога инструментов | 193

AutoCAD Architecture 2011. Руководство пользователя (глава 1-5) - часть 6
