AutoCAD Architecture 2011. Руководство пользователя (глава 6)

Прикрепите данные наборов характеристик к объектам.

то...

Если требуется...

Если к объекту не было прикрепле-
но определение набора характери-

прикрепить набор характеристик
из основного чертежа к объекту во
внешней ссылке,

стик с таким же именем, то ряд по-
лей, расположенный рядом с ним,
остается пустым. Выберите поле и
поставьте в нем флажок. Набор ха-
рактеристик прикрепляется непо-
средственно к объекту. Он отобра-
жается в правой стороне экрана и
может быть отредактирован.

Если набор характеристик с тем же
именем был прикреплен к нижнему

заменить набор характеристик из
внешней ссылки набором характе-
ристик из основного чертежа,

уровню внешней ссылки, на соответ-
ствующем уровне отмечено поле
"только чтение". Отметьте уровень
рядом с объектом. Набор характери-
стик прикрепляется к внешней
ссылке на выбранном уровне, заме-
няя собой объект. Если во внешней
ссылке имеется определение набо-
ра характеристик с тем же именем,
что и был выбран, то используется
он, или же определение набора ха-
рактеристик в основном чертеже
копируется во внешнюю ссылку.
Набор характеристик отображается
на экране справа и может быть отре-
дактирован.

Разверните дерево нужного вариан-
та внешней ссылки. Поставьте фла-

прикрепить разные наборы харак-
теристик к разным экземплярам
одной и той же внешней ссылки

жок рядом с вариантом объекта.
Чтобы прикрепить другой набор
характеристик к другому экземпля-
ру, выберите другое определение
набора характеристик и прикрепите
набор характеристик к нему.

Данные наборов свойств и спецификации в проектах | 573

то...

Если требуется...

снимите флажок с соответствующе-
го уровня (рядом с требующимся
объектом).

удалить набор характеристик из
главного чертежа во внешнюю
ссылку,

При необходимости уменьшите количество объектов, показываемых
в дереве.

то...

Если требуется...

выберите соответствующий объект
в поле "Фильтр объектов".

показывать в дереве только один
тип объекта,

отмените "Скрыть объекты без
определений наборов характери-
стик".

показывать только те объекты, для
которых уже выбран набор характе-
ристик, прикрепленный к некоторо-
му уровню,

Если нет уверенности в правильности выбора объекта внешней ссылки,
нажмите "Выделить", чтобы отметить объекты в области чертежа.

Чтобы увидеть, правильный ли объект отображается в области чертежа,
нажмите на "Показать".

Если требуется, отредактируйте данные набора характеристик в правой
части экрана.

Чтобы отобразить свойства из определения набора характеристик в
правильном стиле форматов данных, выберите "Формат данных".

Нажмите "ОК".

Создание спецификации в проекте

Данная процедура используется для создания спецификации (перечня), который
содержит характеристики объектов, взятые из внешнего чертежа, например, чертежа
проекта.

Спецификации могут содержать информацию, полученную из внешних и блочных
ссылок, которые, как правило, должны присутствовать на том же чертеже, что и
спецификация. В таблицах спецификации теперь будет дополнительно (по желанию
пользователя) содержаться определение внешнего чертежа, который
специфицируется, как если бы он был внешней ссылкой в том же чертеже, что и
таблица спецификации. Преимущество такой процедуры состоит в том, что для того,

574 | Глава 6 Управление чертежами

чтобы заполнить данные таблицы, не обязательно иметь сформированную графику
внешнего чертежа.

Общие сведения о добавлении спецификаций приведены в разделе

Спецификации

на стр. 4023.

СОВЕТ

Чтобы обеспечить вывод на экран палитры свойств перед выбором

инструмента, щелкните правой кнопкой в области чертежа и выберите "Свойства".

Откройте лист, который должен содержать спецификацию.

Откройте нужную для работы панель инструментов и выберите
инструмент "Спецификация".

Если требуется, выполните прокрутку, чтобы найти нужный инструмент.

На палитре "Свойства" раскрыть вкладку "Основные", а затем - вкладку
"Общие".

Выберите стиль.

Не выбирайте элементы на чертеже, а нажмите

ENTER

Укажите точку вставки спецификации.

Задайте размеры таблицы спецификации.

На чертеж вставляется спецификация, не содержащая строк.

Выберите пустую таблицу спецификации, щелкните правой кнопкой
и выберите "Свойства".

На палитре "Свойства" разверните вкладку "Дополнительные", а потом
- вкладку "Внешний источник".

В поле "Включить внешний чертеж в спецификацию" выберите "Да".

При этом отображаются параметры "Внешнего чертежа" со списком
всех чертежей из директории Views текущего проекта. Каждый чертеж
должен соответствовать виду, определенному в проекте. Если никакой
из проектов не активизирован, список содержит все чертежи из
просматриваемой директории.

Выберите вид, который требуется внести в спецификацию.

ПРИМЕЧАНИЕ

Параметр "Имя внешнего чертежа" выводится на экран

только в том случае, если выбрано "Да" в поле "Включить внешний
чертеж в спецификацию".

Если нужный внешний чертеж "Вид" в списке не отображается, найдите
его с помощью "Обзора".

Данные наборов свойств и спецификации в проектах | 575

Создание основных надписей

Можно создавать основные надписи, с помощью которых на экран выводится
информация, предназначенная специально для подшивки или проекта. Если
информация изменяется, происходит обновление ее в основной надписи. Основная
надпись может представлять собой многовидовой блок или блок и поля подшивки
проекта, которые содержат информацию о проекте из атрибутов проекта.

Откройте

лист

на стр. 525 в Диспетчере структуры

проекта.

-----

Откройте лист

Создайте

основную надпись

на стр. 580проекта.

-----

Создание основной надписи

Добавьте

поля

на стр. 577 в основную надпись.

-----

Настройте основную надпись.

Создайте

блок

на стр. 579 на основе полей.

-----

Создание блока

Создайте

определение многовидового блока

на

стр. 3127 на основе блока.

-----

Создание многовидового блока

576 | Глава 6 Управление чертежами

Вставьте

многовидовой блок

на стр. 3138 на лист в

качестве

основной надписи

на стр. 581.

-----

Добавление многовидового блока
на лист

Основная надпись обычно размещается в шаблоне листа или на чертеже с листами.
Если она находится в шаблоне листа, ее можно использовать во всех чертежах с
листами, построенных на основе данного шаблона.

Добавление атрибутов проекта

Данная процедура используется для создания в чертеже атрибутов проекта,
предназначенных для основной надписи.

Щелкните на вкладке "Вставка"

➤

панели "Атрибуты"

➤

"Задание

атрибутов"

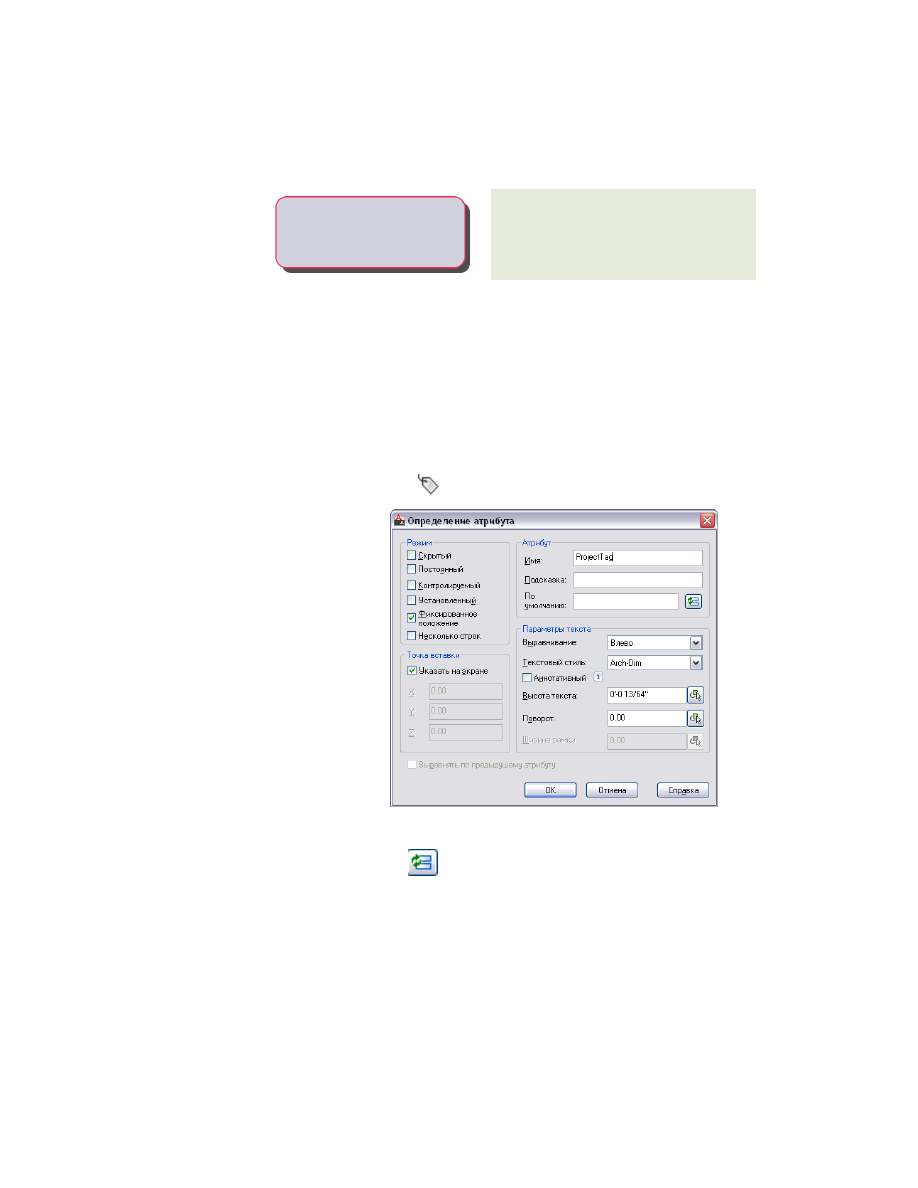

В диалоговом окне "Определение атрибута" введите имя в поле "Марка".

Нажмите

для выбора "По умолчанию".

Выводится диалоговое окно "Поле".

Создание основных надписей | 577

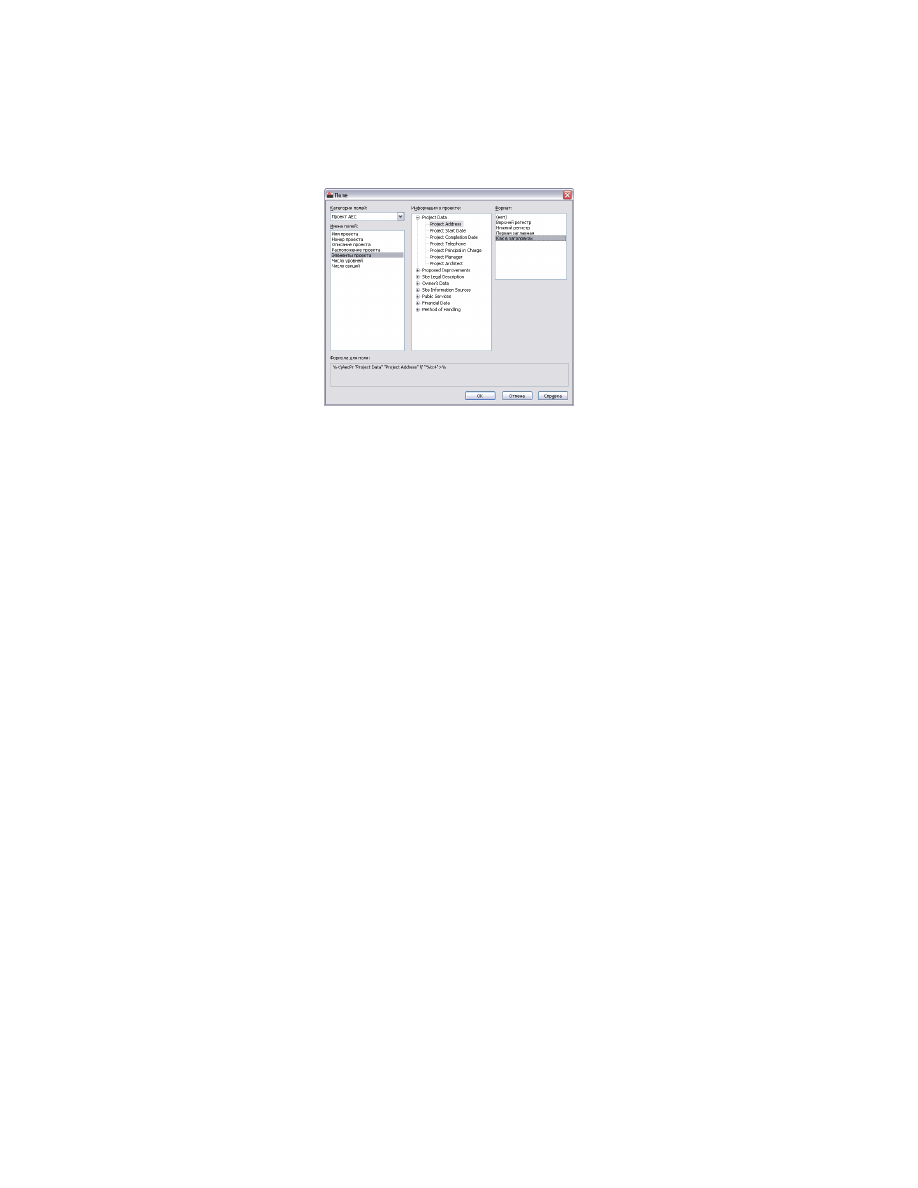

В диалоговом окне "Поле" выберите категорию того поля, которое
требуется включить в основную надпись.

Например, если необходимо отобразить элементы проекта, выберите
для параметра "Категория поля" значение "AD-проект", а для параметра
"Имена полей" -- "Элементы проекта".

Выберите формат текста из списка "Формат" и нажмите "ОК".

Нажмите кнопку "ОК" для добавления атрибута.

Для получения дополнительной информации см. раздел “Атрибуты
блоков” в справочной системе AutoCAD.

Повторите операции, определенные в пп. 1–5 для добавления к основной
надписи проекта дополнительных атрибутов.

Завершите оформление атрибута блока с помощью линий и рамок.

Результатом будет ряд атрибутов и графических элементов на вашем чертеже.

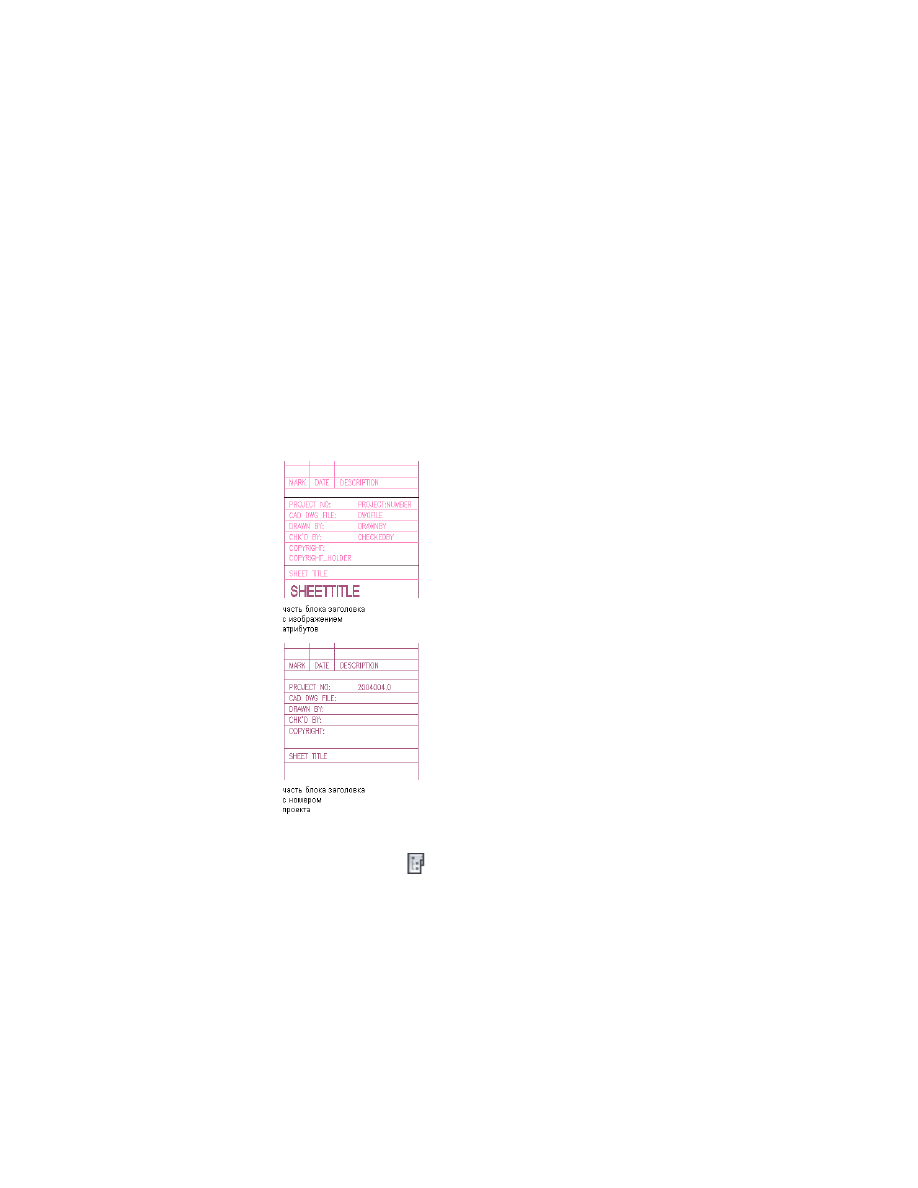

Созданный вами блок атрибутов может иметь следующий вид:

578 | Глава 6 Управление чертежами

Создание блока проекта

Данная процедура используется для создания блока, содержащего атрибуты проекта,
которые требуется отразить в основной надписи проекта. Более подробную
информацию о добавление атрибутов см. в разделе

Добавление атрибутов проекта

на стр. 577.

Щелкните на вкладке "Вставка"

➤

панели "Блок"

➤

"Создать блок"

В диалоговом окне "Определение блока" введите имя для блока.

Нажмите "Выбрать объекты" и выберите атрибуты и дополнительную
графику, которые требуется включить в основную надпись.

Для параметра "Единицы блока" выберите значение "Безразмерный".

Продолжайте выполнять создание блока, как описано в разделе
"Создание блоков в чертеже" в справочной системе AutoCAD.

Создание основных надписей | 579

Создание многовидового блока для основной надписи

Данная процедура используется для создания многовидового блока, содержащего
блоки, которые необходимо отобразить в основной надписи проекта. Для получения
информации о создании блоков см. раздел "Создание блоков в чертеже" в справочной
системе AutoCAD.

Для получения подробной информации о многовидовых блоках см. раздел

Создание

определений многовидовых блоков

на стр. 3124.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните вкладку "Универсальные объекты".

Щелкните правой кнопкой на пункте "Определения многовидовых
блоков" и выберите "Создать".

Введите имя нового определения многовидового блока и нажмите

ENTER

Выберите новое определение многовидового блока, щелкните правой
кнопкой и выберите "Редактировать".

Перейдите на вкладку "Отображаемые блоки".

Выберите экранное представление для основной надписи.

Обычно основная надпись отображается на видах в плане и на
отраженных видах.

Нажмите "Добавить".

Выберите блок, который был определен при

Создание блока проекта

на стр. 579, и нажмите "ОК".

Выберите направления взгляда для блока.

Повторите операции, определенные в пп. 6-10, для каждого экранного
представления, в котором необходимо отображать основную надпись.

Дважды нажмите "OK".

Создание инструмента для основной надписи

Данная процедура используется для создания инструмента вставки основной надписи
на чертеж. Предполагается, что многовидовой блок уже создан, как описано в разделе

Создание многовидового блока для основной надписи

на стр. 580.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

580 | Глава 6 Управление чертежами

Разверните вкладку "Универсальные объекты", а затем разверните
"Определения многовидовых блоков".

Найдите определение многовидового блока, которое необходимо
использовать в инструменте, и перетащите его на инструментальную
палитру.

Чтобы закрыть Диспетчер стилей, нажмите "OK".

Вставка основной надписи на лист

Данная процедура служит для вставки основной надписи на чертеж с помощью
созданного инструмента. См. раздел

Создание инструмента для основной надписи

на стр. 580.

Просмотр атрибутов и данных основной надписи

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

На вкладке "Листы" откройте лист, на котором необходимо разместить
основную надпись.

Создание основных надписей | 581

Откройте инструментальную палитру, содержащую инструмент
основной надписи, который требуется использовать.

Укажите точку вставки основной надписи.

Если требуется, задайте масштаб и угол поворота основной надписи.

Нажмите

ENTER

Отображение размеров в проекте

Данная процедура используется для того, чтобы проставить размеры объектов на
чертеже проекта.

Детальные параметры простановки размеров объектов создаются на этапе подготовки
документации проекта. AD-размеры могут быть прикреплены к объектам на чертеже
или к объектам во внешней ссылке. Можно проставлять размеры объектов на
исходных чертежах, например, элементах или конструкциях, или же проставлять их
размеры на чертежах более высокого уровня, таких, как виды или печатаемые листы.

Подробную информацию см. в разделе

AD-размеры

на стр. 3649.

Откройте чертеж проекта, на котором предстоит проставить размер.

Это не обязательно должен быть тот чертеж, где расположен объект,
для которого следует задать размер. Это может быть чертеж, в который
объект вставляется с помощью ссылки. Для получения дополнительной
информации см. раздел

Ассоциативные размеры во внешних ссылках

на стр. 3664.

Откройте нужную для работы панель инструментов и выберите
инструмент "AD-размеры".

При необходимости выполнить прокрутку, чтобы найти нужный
инструмент.

На палитре "Свойства" раскрыть вкладку "Основные", а затем - вкладку
"Общие".

Выберите стиль.

В области чертежа выберите объекты, для которых требуется задать
размеры.

Нажмите

ENTER

Укажите положение нового размера.

то...

Если требуется...

поместите курсор в требуемом на-
правлении и нажмите на чертеже в

вставить размерную группу парал-
лельно объекту, для которого нано-

582 | Глава 6 Управление чертежами

то...

Если требуется...

сятся размеры, или перпендикуляр-
но к нему,

том месте, где требуется сделать
вставку.

ПРИМЕЧАНИЕ

Если выбранный

вами набор объектов содержит
по-разному ориентированные
объекты, параллельное или
перпендикулярное направле-
ния определяется по направле-
нию объекта, выбранного пер-
вым.

введите в командной строке

(пово-

рот) и нажмите

ENTER

. После этого

вставить размерную группу с указан-
ным углом поворота,

введите угол поворота или указани-
ем на чертеже, или же набором
значения в командной строке. На-
жмите

ENTER

и нажмите на чертеже

в точке, где требуется сделать
вставку.

ПРИМЕЧАНИЕ

Если выбранный

вами набор объектов содержит
объекты с разными направлени-
ями, поворот рассчитывается
по отношению к объекту, вы-
бранному первым.

введите в командной строке

(вы-

ровнять) и нажмите

ENTER

. После

вставить размерную группу, которая
была бы выровнена параллельно

чего выберите объект, по отноше-

другому объекту, не тому, для кото-
рого проставляется размер,

нию к которому следует выровнять
размерную группу. Нажмите

ENTER

и нажмите на чертеже в точке
вставки.

Отображение размеров в проекте | 583

то...

Если требуется...

ПРИМЕЧАНИЕ

Направление

размерной группы зависит от
поворота выбранного объекта.
Направление чертежа объекта
не оказывает влияние на направ-
ление размерной группы.

Работа в проекте с секущими плоскостями

Можно задать глобальную секущую плоскость для каждой конфигурации экранного
представления на чертеже, а также индивидуальные секущие плоскости для таких
объектов, как стены, навесные стены и проемы в стенах. Для получения
дополнительной информации см. раздел

Просмотр конфигураций ЭП

на стр. 872.

Глобальная секущая плоскость

Можно задать секущую плоскость для конфигурации экранного представления на
чертеже. При этом объекты, входящие в эту конфигурацию экранного представления,
разрезаются на той высоте, которая определена в экранном представлении, за
исключением случаев, когда для них определена собственная секущая плоскость.
Для каждой конфигурации экранного представления может быть задана своя,
отдельная секущая плоскость. Для получения дополнительной информации см.
разделы

Секущие плоскости, определенные для конкретных объектов

на стр. 596 и

Глобальные секущие плоскости

на стр. 586.

Собственная секущая плоскость объекта

Ряд объектов может переопределить параметры секущей плоскости в конфигурации
экранного представления и использовать собственные секущие плоскости: например,
стены, навесные стены и лестницы. Для получения дополнительной информации
см. раздел

Секущие плоскости, определенные для конкретных объектов

на стр. 596.

Диапазон видимости секущей плоскости

Секущая плоскость задается на определенной высоте, например, 1,4 метра. Объекты,
находящиеся над или под этим уровнем, по умолчанию на виде в плане не
отображаются. Однако возможно определить область видимости над и под секущей
плоскостью. Компоненты объектов внутри этого диапазона также будут показаны.
Это удобно, если надо, например, показать окно, которое лежит выше или ниже
секущей плоскости, но должно быть включены в экранное представление.

584 | Глава 6 Управление чертежами

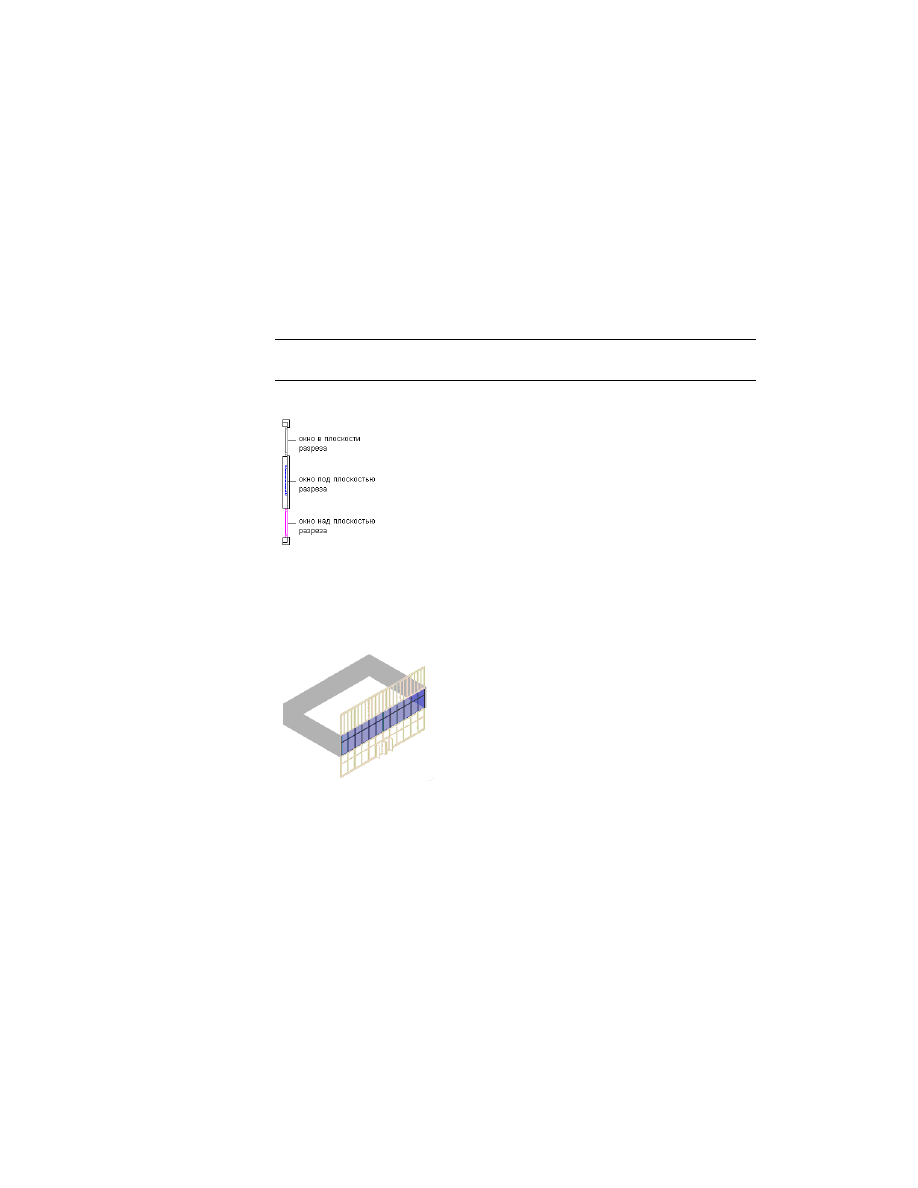

Обзор вариантов секущих плоскостей окна на виде "В плане"

Кроме того, область видимости можно использовать для определения ограниченных
видов, таких, как вид модели для третьего этажа. В этом случае область видимости
определяет, какие уровни следует показать, а какие - скрыть.

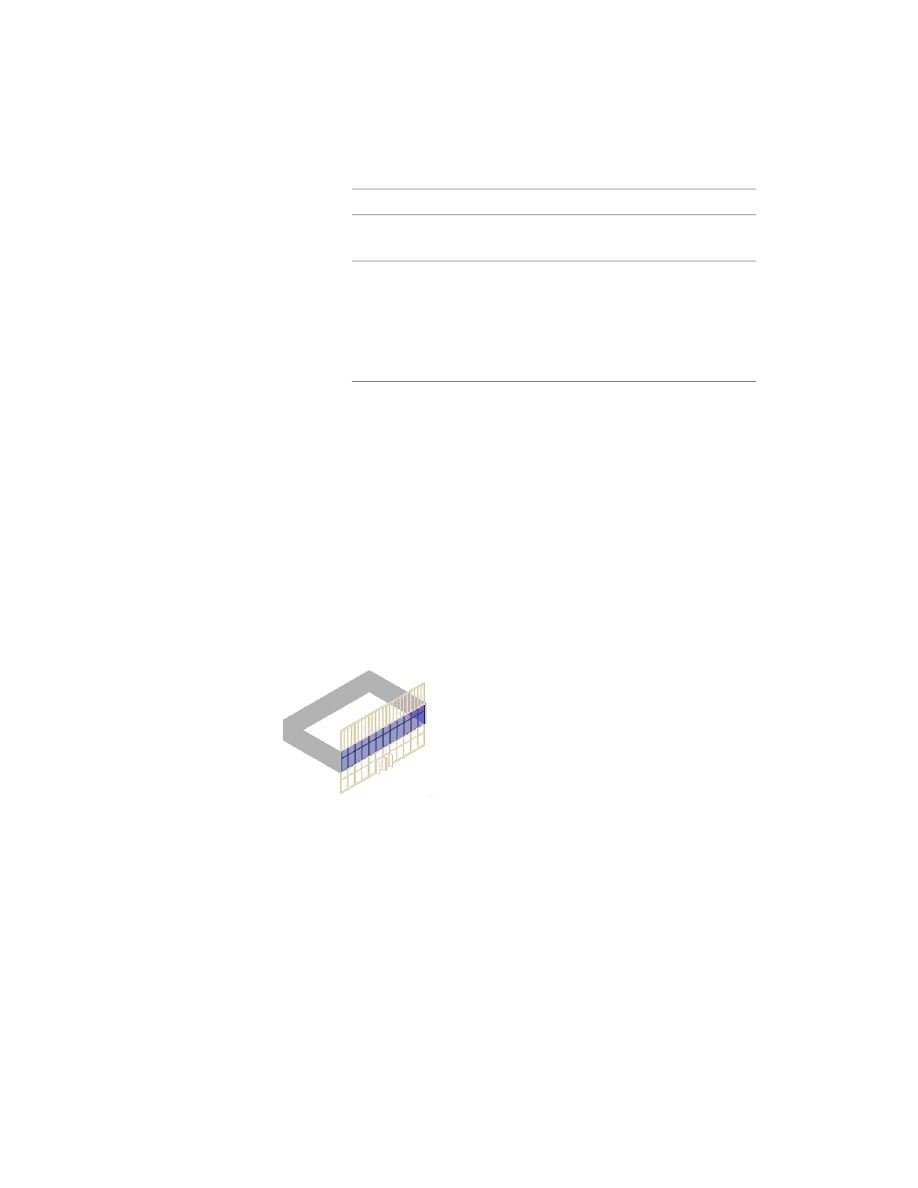

Усеченный 3D-вид третьего этажа

Для получения дополнительной информации см. раздел

Создание вида модели с

подрезкой

на стр. 593.

Секущие плоскости и уровни

Уровни представлены по отдельности в одном или нескольких файлах; при
отображении всего здания их собирают на виде или на листе.

Для каждого уровня здания задается отдельная секущая плоскость. Создается файл
чертежа, конструкцию или вид, который представляет уровень, и назначаете секущую
плоскость для конфигурации экранного представления внутри чертежа.

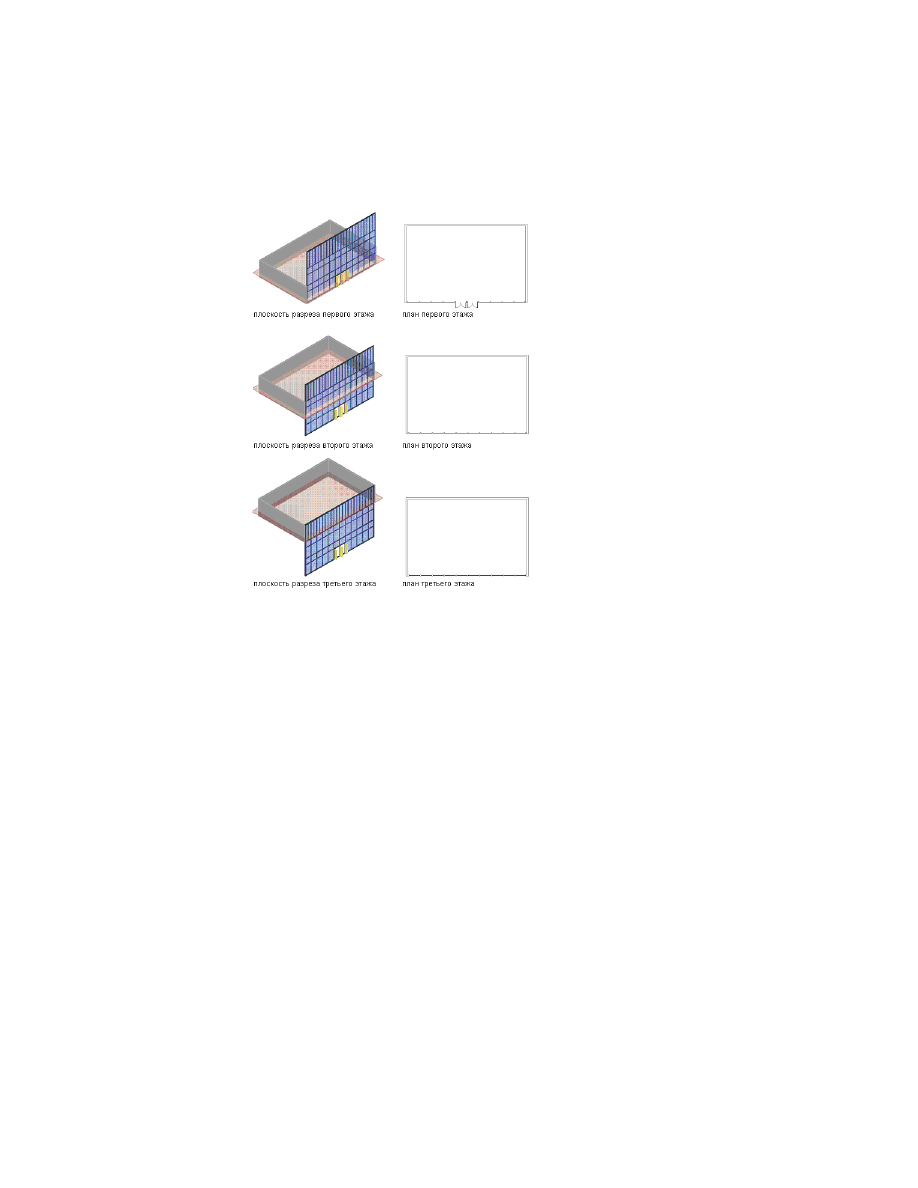

На следующих иллюстрациях показана навесная стена, распределенная по 3 уровням.
Слева показана секущая плоскость для связанного чертежа уровня. Планы справа
показывают, как будет отображаться навесная стена на виде в плане для каждого
уровня. Обратите внимание на различия во внешнем виде дверей и импостов на
планах разных этажей.

Работа в проекте с секущими плоскостями | 585

Задание секущих плоскостей на 3 уровнях

Глобальные секущие плоскости

Глобальная секущая плоскость разрезает все объекты на чертеже на одной и той же
высоте. Она определяется отдельно для каждой из конфигураций экранного
представления, которая может быть применена к чертежу; таким образом, можно
иметь, например, одну высоту секущей плоскости для обычного вида в плане и другую
высоту секущей плоскости для отраженного вида.

Глобальная секущая плоскость применяется ко всем объектам, кроме тех, для которых
определены собственные секущие плоскости. Для получения дополнительной
информации см. раздел

Секущие плоскости, определенные для конкретных объектов

на стр. 596.

Диапазон видимости для глобальных секущих плоскостей

При задании секущей плоскости для конфигурации экранного представления также
задается область видимости над и под секущей плоскостью. Это тот диапазон, в

586 | Глава 6 Управление чертежами

котором объекты отображаются, даже если их не пересекает секущая плоскость.
Например, если секущая плоскость установлена на высоте 1,4 метра и заданы пределы
диапазона видимости на 2 метра выше секущей плоскости и на 1 метр ниже, то
сечение проходит через объекты на высоте 1,4 метра. При этом также будут показаны
объекты, лежащие между отметками 1,4 и 2 метра, и те, которые лежат между 1,4
метра и 1 метром, но экранное представление в областях выше и ниже секущей
плоскости будут различны. Объекты, лежащие за пределами этой области, например,
окно, вставленное на высоте 0,8 метра, не будут отображены совсем.

ПРИМЕЧАНИЕ

Значения диапазона видимости рассчитываются не по отношению

к высоте глобальной секущей плоскости, а в МСК (мировой системе координат).

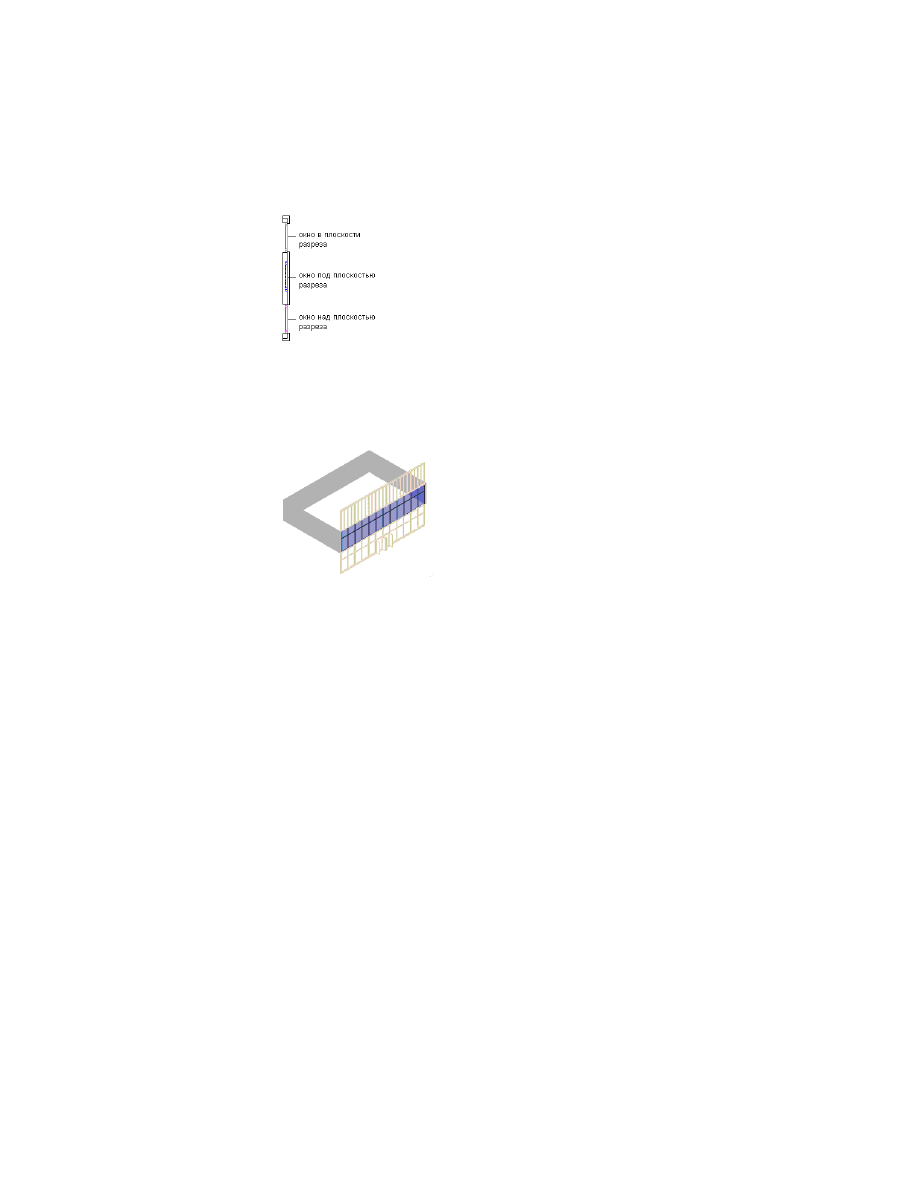

Вид в плане секущих плоскостей окна

Область видимости можно использовать также и для задания ограниченных видов,
таких, как вид модели третьего этажа. В этом случае с помощью механизма области
видимости определяют, какие уровни следует показать, а какие - скрыть.

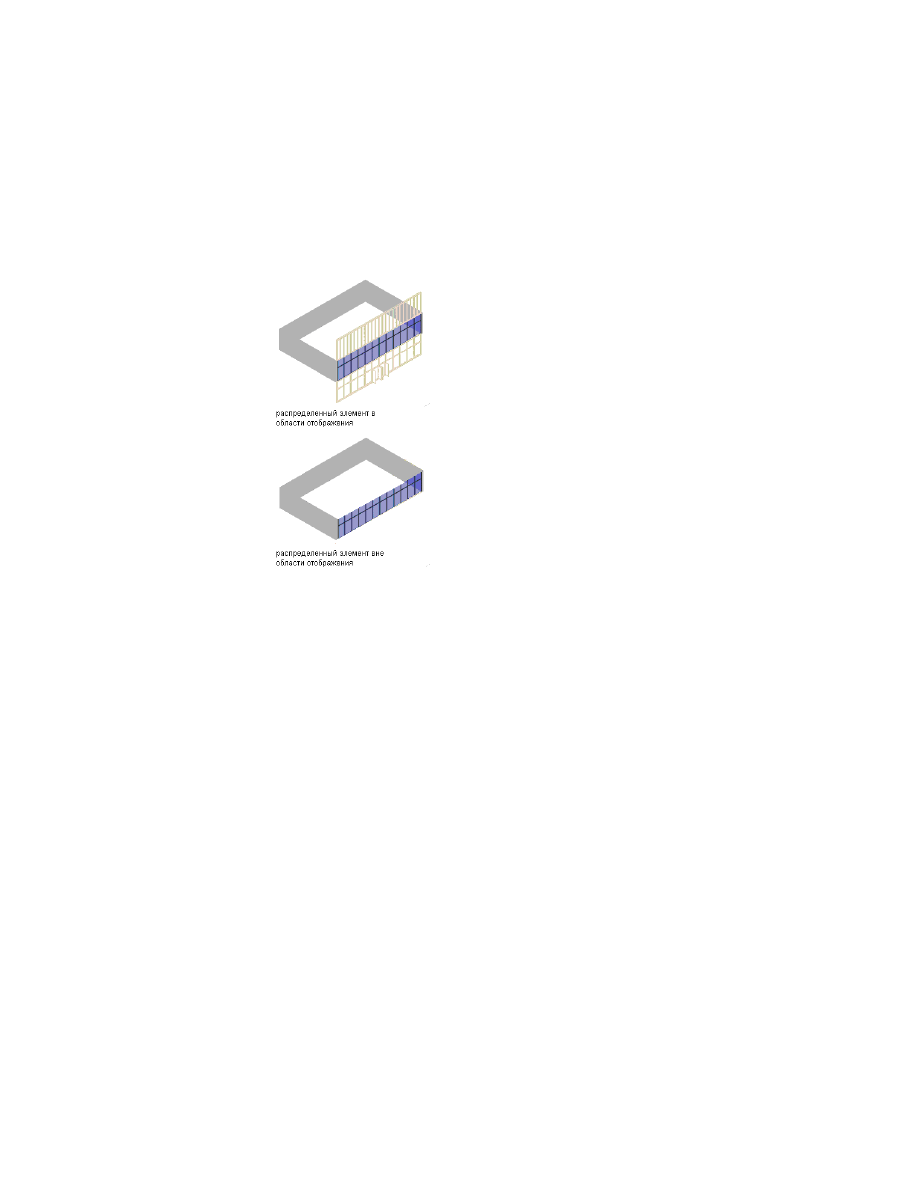

Ограниченный 3D-вид второго уровня

Для получения дополнительной информации см. раздел

Создание вида модели с

подрезкой

на стр. 593.

Глобальные секущие плоскости | 587

Графические свойства диапазона видимости секущей
плоскости

У многих объектов имеются графические компоненты, которые можно использовать
в представления над и под секущей плоскостью. Например, объект под секущей
плоскостью может быть прорисован штриховыми линиями другого цвета. Если
необходимо использовать в работе отображаемый диапазон, необходимо задать
соответствующие экранные компоненты.

ПРИМЕЧАНИЕ

Экранные компоненты над и под секущей плоскостью отображаются

во всех экранных представлениях типа плана, таких, как "План", "План с
подробностями", "План без подробностей", "Экранированный план", "Отраженный"
и "Отраженный экранированный", а также в пользовательских экранных
представлениях, основанных на любом из перечисленных экранных представлений.

Компоненты, предназначенные для показа над и под секущей плоскостью, имеются
у следующих объектов:

Компоненты, которые можно исполь-
зовать для представления над и под
секущей плоскостью

Объект

Тело навесная стена/стеновой блок

Навесные стены/Стеновые блоки

Коробка/Панель/Притвор/Открывание/По-
рог

Двери

Корпус сборки дверей/окон

Сборочные узлы дверей/окон

Тело формообразующего элемента

Формообразующие элементы

Ограждение/Поручень/Нижняя направляю-
щая/Стойка

Перила

Тело перекрытия/Контур перекрытия

Перекрытия/кровельные плиты

Несущая конструкция/Грани несущей кон-
струкции/Число подступенков/Свес ступе-
ни/Контур пути

Лестницы

Балка/Раскос/Корпус колонны

Несущие элементы

Тело стены

Стены

588 | Глава 6 Управление чертежами

Компоненты, которые можно исполь-
зовать для представления над и под
секущей плоскостью

Объект

Стекло/Рама/Переплет/Подоконник

Окна

Более подробную информацию о задании графических свойств отдельных объектов
см. в описаниях соответствующих процедур для конкретных объектов.

Задание глобальной секущей плоскости и диапазона
видимости

Данная процедура используется для задания секущей плоскости и диапазона
отображения для конфигурации экранного представления. Более подробную
информацию о системе отображения см. в разделе

Конфигурации ЭП

на стр. 866.

ПРИМЕЧАНИЕ

Значения, которые вводятся для областей "Над" и "Под" - это

абсолютные значения высоты, рассчитанные от начала МСК. Их не задают по
отношению к секущей плоскости. Например, если глобальная секущая плоскость
задана на высоте 1,4 метра, тогда для области видимости выше секущей плоскости
следует задать значение, превышающее 1,4 метра; в противном случае, диапазон
отображения будет задан неверно.

Доступ к органам управления глобальной секущей плоскости можно
получить одним из следующих способов.

то...

Если требуется...

выбрать значение для секущей
плоскости в строке состояния окна
чертежа.

ПРИМЕЧАНИЕ

Задать секущую

плоскость внутри диапазона
отображения или изменить
значение диапазона отображе-
ния так, чтобы в него входила
высота секущей плоскости.

задать высоту глобальной секущей
плоскости для конфигурации теку-
щего экранного представления

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

задать высоту глобальной секущей
плоскости для любой конфигурации
экранного представления

ние"

➤

"Диспетчер экранных пред-

Глобальные секущие плоскости | 589

то...

Если требуется...

ставлений

".Затем выберите

конфигурацию экранного представ-
ления в левой области окна, и от-
кройте вкладку" Секущая плос-
кость".

Задайте секущую плоскость и диапазоны видимости над и под секущей
плоскостью:

то...

Если требуется...

введите соответствующее значение
параметра "Отметка секущей плос-
кости".

задать высоту глобальной секущей
плоскости для конфигурации
экранного представления

введите соответствующее значение
параметра "Отметка верхнего пре-
дела".

ПРИМЕЧАНИЕ

Значение, кото-

рое вводится здесь, рассчитыва-
ется от начала МСК, а не по отно-
шению к высоте секущей плос-
кости.

задать диапазон видимости над се-
кущей плоскостью

введите соответствующее значение
параметра "Отметка нижнего преде-
ла".

ПРИМЕЧАНИЕ

Вводимое здесь

значение рассчитывается от
начала МСК, а не по отношению
к высоте секущей плоскости.

задать диапазон видимости под се-
кущей плоскостью

Необходимо задать секущую плоскость внутри диапазона отображения
или изменить значение диапазона отображения так, чтобы в него
входила высота секущей плоскости.

Нажмите "ОК".

590 | Глава 6 Управление чертежами

Отображение секущей плоскости для определенного уровня

Данная процедура служит для отображения секущей плоскости для определенного
уровня в проекте.

Как правило, требуется отобразить на экране секущую плоскость текущего уровня.
Однако в некоторых случаях может понадобиться отобразить какой-либо другой
уровень. Например, может понадобиться визуально оценить, как навесная стена,
распределенная в проекте по нескольким уровням, будет отображаться на каждом
уровне.

Результаты задания различных секущих плоскостей

В Диспетчере структуры проекта откройте конструкцию с навесной
стеной.

При необходимости перейдите к виду в плане.

Получить доступ к элементам управления секущей плоскости можно
одним из следующих способов.

то...

Если требуется...

щелкните на значении параметра
"Секущая плоскость" в строке состо-
яния окна рисования.

определить высоту секущей плоско-
сти для текущей конфигурации
экранного представления,

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

определить высоту секущей плоско-
сти для любой конфигурации
экранного представления,

ние"

➤

"Диспетчер экранных пред-

ставлений

". Затем выберите

Глобальные секущие плоскости | 591

то...

Если требуется...

конфигурацию экранного представ-
ления в левой области окна, и от-
кройте вкладку" Секущая плос-
кость".

Нажмите "Рассчитать".

Доступ к этой кнопке возможен только тогда, когда чертеж является
частью проекта. Соответствующая функция использует информацию
о уровнях, которая была введена при

Создание нового уровня

на стр.

400.

В электронной таблице "Секущая плоскость" выберите уровень, вид в
плане которого требуется показать на текущем чертеже.

Например, если создан вид второго этажа, но требуется показать вид
в плане третьего этажа, выберите 2.

Задайте высоту секущей плоскости для выбранного уровня.

Например, чтобы показать второй уровень на высоте разреза 1,4 метра,
введите в этом поле 1,4.

Нажмите "OK".

Пределы видимости подбираются таким образом, чтобы на экране была
отображена высота выбранного уровня.

Например, пусть имеется 3-этажное здание, и высота каждого этажа
составляет 2,75 метра. Создан вид первого этажа, но желательно
показать и второй этаж с разрезом на высоте 1,4 метра. В диалоговом
окне "Секущая плоскость" введите значение 2 для номера уровня и 1,4
- для параметра "Высота секущей плоскости над уровнем". Нажав "ОК",
пределы диапазона видимости распространяются и на второй уровень.
На вкладке "Секущая плоскость" конфигурации экранного
представления вводятся следующие значения:

Примечания

Значение

Имя поля

Это - высота, с которой
начинается второй
уровень.

2,75 метра

Отметка нижнего пре-
дела

Чтобы показать разрез
на высоте 1,4 метра,

4,15 метра (2,75 метра
+ 1,4 метра)

Высота разреза

добавьте 1,4 метра к

592 | Глава 6 Управление чертежами

Примечания

Значение

Имя поля

началу второго уровня
на отметке 2,75 метра.

Второй уровень начи-
нается на высоте 2,75

5,5 метра

Отметка нижнего пре-
дела

метра, его базовая вы-
сота - 2,75 метра. Об-
щая высота составляет
5,5 метра.

Нажмите "OK".

Создание вида модели с подрезкой

Данная процедура используется для создания усеченного вида модели на некотором
уровне здания.

Если через уровень проходит распределенный элемент, например, навесная стена
или шахта лифта, может понадобиться отобразить только те части распределенного
элемента, которые на самом деле лежат на данном уровне. С этой целью можно
создать усеченный вид модели, на котором будут показаны только те объекты и
участки объектов, которые лежат внутри определенного пользователем диапазона
видимости.

Усеченный вид модели

Некоторые графические установки усеченного вида модели зависят от материалов,
назначенных для усеченных объектов:

■

Представление участков объектов вне диапазона видимости: на экране можно
отобразить части распределенного элемента, выходящие за пределы видимости
уровня. В некоторых случаях вам, возможно, понадобиться изобразить такие

Глобальные секущие плоскости | 593

части объекта более светлым цветом и более тонкими линиями, только чтобы
очертить общую форму объекта.

3D-изображение распределенного элемента внутри диапазона видимости и за его
пределами

Способ отображения таких частей задается в компоненте "Отсеченная часть"
материалов объекта. Более подробную информацию о задании параметров
представления компонента "Отсеченная часть" см. в разделах

Отсеченная часть

и отсеченная граница

на стр. 965 и

Определение слоя, цвета и типа линии

определения материала

на стр. 984.

■

Использование штриховки и границ разреза в месте пересечения распределенного
объекта и диапазона видимости: можно выбрать такое представление, которое
лучше подчеркнет линию разреза.
Способ штриховки разреза и прорисовки границы задается в компоненте
"Штрихование разреза" материалов объекта. Подробная информация о настройке
отображения этих компонентов содержится в разделах

Компонент материала

для штриховки разреза

на стр. 965

Отсеченная часть и отсеченная граница

на стр.

965 и

Определение слоя, цвета и типа линии определения материала

на стр. 984.

Создайте вид, содержащий нужный уровень.

Для получения дополнительной информации см. раздел

Создание

нового чертежа вида

на стр. 481.

Если требуется, перейдите к виду модели: например к ЮЗ изометрии.

594 | Глава 6 Управление чертежами

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Разверните "Конфигурации".

Выберите текущую конфигурацию экранного представления.

Она показана жирным шрифтом.

Перейдите на вкладку "Секущая плоскость".

Задайте значения отметок верхнего и нижнего пределов в соответствии
с высотой уровня.

Например, если высота уровня составляет 2,75 метра, задайте параметр
"Отметка верхнего предела" равным 0,0 метра, а параметр "Отметка
верхнего предела" - 2,75 метра.

ПРИМЕЧАНИЕ

При создании вида модели с подрезкой высота секущей

плоскости не имеет значения, так как секущая плоскость отображается
только на видах в плане. Можно сохраните исходное значение, а
можно ввести любое значение, не выходящее за диапазон видимости,
например, 1,4 метра.

Разверните окно "Наборы".

Выберите текущий набор экранных представлений (показан жирным
шрифтом).

Перейдите на вкладку "Параметры отображения".

Задайте графические свойства усеченного вида модели.

то...

Если требуется...

выберите опцию "Рассекать AD-
объекты с учетом диапазона види-
мости из экранной конфигурации".

показывать объекты в диапазоне
видимости, определенном в пункте
7, с их обычными параметрами
отображения, а объекты вне обла-
сти видимости показывать в форме
"Отсеченной части",

выберите опцию "Показывать мате-
риалы при рассечении AD-объектов
в диапазоне видимости".

показывать штриховку разреза и
границы разреза в том месте, где
распределенные объекты рассека-
ются границами диапазона видимо-
сти,

выберите "Скрывать отсеченные
компоненты".

скрыть все части распределенного
объекта вне диапазона видимости,

Глобальные секущие плоскости | 595

то...

Если требуется...

выберите "Скрывать штриховку по-
верхностей".

отменить штриховку поверхности
объектов в пределах видимости,

Нажмите "OK".

Секущие плоскости, определенные для конкретных
объектов

Для многих объектов AutoCAD Architecture заданы индивидуальные параметры
секущих плоскостей, которые могут переопределить параметры секущей плоскости
в конфигурации экранного представления. Использование специальных секущих
плоскостей для конкретных объектов удобно в тех случаях, когда на виде в плане
имеются объекты разной высоты. Это часто случается при работе с окном, высоко
установленном в стене.

ПРИМЕЧАНИЕ

Заданная секущая плоскость должна попадать в диапазон

отображения, в противном случае можно отрегулировать значение диапазона
отображения так, чтобы высота секущей плоскости включалась в него.

При создании конфигурации экранного представления секущие плоскости,
определенные для конкретных объектов, имеют более высокий приоритет, чем
глобальная секущая плоскость. Более подробную информацию о глобальной секущей
плоскости см. в разделе

Глобальные секущие плоскости

на стр. 586.

Пример: переопределение секущей плоскости для стены

Секущая плоскость, заданная для конкретного объекта, является частью графических
свойств объекта. Ее можно задать для отдельного объекта, стиля объекта или
системного значения по умолчанию.

Более подробную информацию о графических свойствах см. в разделах

Экранные

представления

на стр. 859 и

Создание экранного представления объекта

на стр. 886.

596 | Глава 6 Управление чертежами

СОВЕТ

Если требуется создать усеченный вид модели так, как описано в разделе

Создание вида модели с подрезкой

на стр. 593, или требуется показать разрез

другого уровня, как описано в разделе

Отображение секущей плоскости для

определенного уровня

на стр. 591, то прежде всего удостоверьтесь в том, что

конкретные секущие плоскости, заданные для имеющихся объектов, отключены.
Параметры секущей плоскости конкретного объекта заменяют собой параметры
глобальной секущей плоскости, так что полученное в результате изображение
может оказаться не таким, как ожидалось.

Далее приводится пример по заданию секущей плоскости для стиля стен. При работе
с другими объектами некоторые операции могут иметь незначительные отличия.
Более подробную информацию см. в разделах, посвященные конкретным объектам.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Раскройте вкладку "Архитектурные объекты", а затем разверните "Стили
стен".

Выберите стиль стен, для которого требуется задать собственную
секущую плоскость, и перейдите на вкладку "Графические свойства".

Выберите представление "План" или "Отраженное изображение".

Нажмите кнопку "Редактировать".

Перейдите на вкладку "Секущая плоскость".

Выберите опцию "Переопределить секущую плоскость для
конфигурации экранного представления".

В качестве "Высоты секущей плоскости" введите требуемое значение.

Нажмите кнопку "ОК" 3 раза.

Пример: использование секущей плоскости объекта, к которому
прикреплен якорем другой объект

Прикрепленный якорем объект может использовать секущую плоскость главного
объекта или же секущую плоскость конфигурации экранного представления. Выбор
одного из этих вариантов задается в графических свойствах объекта. Режим может
быть задан для отдельного объекта, стиля объекта или как системное значение по
умолчанию.

Более подробную информацию о графических свойствах см. в разделах

Экранные

представления

на стр. 859 и

Создание экранного представления объекта

на стр. 886.

Ниже показано на примере, как задать для прикрепленного якорем окна режим
использования секущей плоскости стены, к которой оно прикреплено. При работе
с другими объектами некоторые отдельные операции могут иметь незначительные

Секущие плоскости, определенные для конкретных объектов | 597

отличия. Более подробную информацию см. в разделах, посвященные конкретным
объектам.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Раскройте вкладку "Архитектурные объекты", а затем разверните "Стили
окон".

Выберите стиль окон, для которого требуется задать секущую плоскость
при креплении якорем, и перейдите на вкладку "Графические свойства".

Выберите представление "План" или "Отраженное изображение".

Нажмите кнопку "Редактировать".

Перейдите на вкладку "Прочие".

Выберите опцию "Использовать секущую плоскость объекта-владельца".

ПРИМЕЧАНИЕ

Этот параметр следует использовать по умолчанию.

Даже если секущая плоскость объекта, к которому выполняется
крепление якорем, не отличается от глобальной секущей плоскости,
такая настройка обеспечивает правильное отображение
прикрепленного якорем объекта на видах в плане.

Нажмите кнопку "ОК" 3 раза.

Переопределения секущих плоскостей конкретных
объектов

Собственные секущие плоскости могут быть определены для следующих объектов:

■

Навесные стены

■

стеновые блоки,

■

сборки дверей/окон,

■

формообразующие элементы,

■

кровельные плиты,

■

панели перекрытий,

■

лестницы,

■

стены.

598 | Глава 6 Управление чертежами

Секущие плоскости объектов с якорями

Такие объекты, как окна или двери, обычно прикрепляют к стенам, навесным стенам
и оконным сборкам с помощью якорей. Обычно требуется, чтобы эти закрепленные
якорями объекты рассекались на той же высоте, что и объект, к которому они
прикреплены. Однако, поскольку секущая плоскость объекта, к которому выполняется
прикрепление якорем, задается либо конфигурацией экранного представления, либо
самим объектом, необходимо в самом прикрепленном якорем объекте определить,
должен ли он использовать секущую плоскость конфигурации экранного
представления или секущую плоскость того объекта, к которому он прикреплен.

Определить собственную секущую плоскость по секущей плоскости того объекта, к
которому они прикреплены, можно для следующих объектов:

■

стеновые блоки,

■

двери,

■

сборки дверей/окон,

■

окна.

Секущие плоскости, устанавливаемые вручную

Для стены или навесной стены можно задать вручную любое количество секущих
плоскостей. Установленные вручную секущие плоскости отображаются только тогда,
когда они находятся в рамках диапазона отображения.

Для получения информации о настройке секущих плоскостей вручную см. разделы:

■

Задание экранного представления секущей плоскости навесной стены

на стр. 1680

■

Определение графических свойств плоскости сечения стиля стены

на стр. 1422

■

Задание экранного представления секущей плоскости навесной стены

на стр. 1680

■

Задание экранного представления секущей плоскости блока навесных стен

на

стр. 1820

■

Отображение секущей плоскости дверной и оконной сборки

на стр. 1970

Секущие плоскости, определенные для конкретных объектов | 599

Команды управления чертежами

Некоторые команды "Управления чертежами" можно запускать из командной строки.
Помимо этого, эти команды доступны в виде кнопок пиктографических меню или
команд контекстных меню. В некоторых случаях, например, при создании
подпрограмм на языке LISP, может понадобиться запускать их из командной строки.

Командная строка: открытие Диспетчера проектов

Данная процедура используется для того, чтобы открыть Диспетчер проектов из
командной строки.

■

В командной строке введите

AecProjectBrowser

На экран выводится Диспетчер проектов.

ПРИМЕЧАНИЕ

Альтернативный способ: можно щелкнуть на кнопке

вкладки

"Проекты" в Диспетчере структуры проекта.

Командная строка: открытие Диспетчера структуры проекта

Данная процедура используется для того, чтобы открыть Диспетчер структуры
проекта из командной строки.

■

В командной строке введите

AecProjectNavigator

На экран выводится палитра Диспетчера структуры проекта.

ПРИМЕЧАНИЕ

Альтернативный способ: можно щелкнуть на кнопке

панели

быстрого доступа.

Командная строка : регенерация проекта

Данная процедура служит для обновления проекта на палитре структуры проекта
из командной строки.

■

В командной строке введите

AecRefreshProject

Отображается палитра структуры проекта, и все вкладки будут регенерированы
(обновлены) и отразят текущее состояние проекта.

600 | Глава 6 Управление чертежами

ПРИМЕЧАНИЕ

Другой способ: можно нажать кнопку

в каждой из вкладок

Диспетчера структуры проекта.

Командная строка: регенерация видов

Данная процедура используется для регенерации (обновления) всех видов в текущем
проекте из командной строки. Регенерация вида подразумевает перезагрузку всех
внешних ссылок, которые применялись при формировании вида.

■

В командной строке введите

AecRegenerateProjectViews

Все виды текущего проекта будут регенерированы (обновлены).

ПРИМЕЧАНИЕ

Другой способ: можно нажать кнопку

на вкладке "Виды"

Диспетчера структуры проекта.

Командная строка: выбор новой среды проекта

Данная процедура используется для выбора новой среды проекта из командной
строки.

ПРИМЕЧАНИЕ

С помощью командной строки можно выбирать только уже

существующие проекты. Чтобы создать новую проектную среду, перейдите в
Диспетчер проектов и создайте новый проект, как описано в разделе

Как сделать

проект текущим

на стр. 341.

В командной строке введите

AecSetCurrentProject

и нажмите

ENTER

Введите в командной строке проект, который требуется сделать
текущим.

ПРИМЕЧАНИЕ

Альтернативный способ: можно щелкнуть на кнопке

вкладки

"Проекты" в Диспетчере структуры проекта и установить новый проект в качестве
текущего в Диспетчере проектов.

Командная строка: регенерация видов | 601

Командная строка: закрытие Диспетчера структуры проекта

Данная процедура используется для того, чтобы закрыть Диспетчер структуры
проекта из командной строки.

■

В командной строке введите

AecCloseProjectNavigator

Палитра Диспетчера структуры проекта будет закрыта.

Вопросы, которые часто задают об "Управлении
чертежами"

Здесь приведены вопросы и ответы, которые помогут добиться требуемых результатов
при работе с "Управлением чертежами".

Что необходимо учитывать при работе с XML-файлами в проекте?

Данные о проекте модели здания содержатся в файле с расширением APJ, в котором
хранится информация о проекте в целом, а также в XML-файлах, сопровождающих
каждый файл DWG. Тип каждого из файлов - корректный XML-файл. Как правило,
не следует пытаться редактировать эти файлы вручную с помощью XML-редактора,
так как при этом можно нечаянно испортить файл. Вместо этого, если требуется
внести изменения в свой проект, воспользуйтесь командами Диспетчера проектов
и Диспетчера структуры проекта.

ПРИМЕЧАНИЕ

Не удаляйте никаких XML-файлов, сформированных функцией

"Управление чертежами". Эти файлы совершенно необходимы в работе над
проектом.

Я добавил в Диспетчер проектов много элементов проекта. Могу ли я
экспортировать их в другое приложение?

Да. Элементы проекта, которые введены в Диспетчер проектов, хранятся в файле
проекта с расширением APJ, который является корректным XML-файлом. Если
требуется экспортировать эти элементы, создайте копию файла APJ и экспортируйте
его в любое XML-приложение или базу данных. Если требуется воспользоваться
категориями и элементами данного проекта в другом проекте, используйте
имеющийся файл APJ в качестве шаблона для нового проекта.

Что делать, если файл APJ был случайно стерт или поврежден?

Удаление или повреждение файлов проектов с расширением APJ не оказывает
влияния на файлы DWG и XML-файлы, содержащиеся в проекте. Тем не менее,

602 | Глава 6 Управление чертежами

проект перестанет отображаться в Диспетчере проектов. Для воссоздания проекта
с новым файлом APJ перейдите в Диспетчер проектов и создайте новый проект с
тем же именем и в той же папке, что и прежний файл APJ. Подробные инструкции
даны в разделе

Создание нового проекта

на стр. 342. После этого перейдите в

Диспетчер структуры проекта и перетащите папки "Элементы", "Конструкции",
"Виды", "Листы" содержащие, соответственно, элементы, конструкции, виды и листы
проекта из Проводника Windows в соответствующие вкладки Диспетчера структуры
проекта. Это позволит повторно связать файлы с проектом.

Что делать, если XML-файл был случайно стерт или поврежден?

Каждый файл DWG в рамках проекта имеет сопровождающий его XML-файл, в
котором содержится информация о проекте. Если сопровождающий XML-файл
случайно стереть или повредить, файл DWG более не будет признаваться частью
проекта и не будет отображаться в Диспетчере чертежей. Чтобы снова вставить его
в проект, преобразуйте файл DWG в файл проекта. Подробные инструкции приведены
в разделах

Преобразование чертежа в конструкцию

на стр. 431 и

Преобразование

чертежа в элемент

на стр. 458.

Могу ли я ограничить доступ пользователей к файлам проекта?

Можно ограничить доступ других пользователей к редактированию или уничтожению
файлов проекта, используя систему допусков сети компьютеров. Можно ограничить
права коллег на удаление всего проекта целиком таким образом, что остальные
пользователи не будут иметь возможность удалять файлы из проекта или перемещать
файлы в пределах проекта. Можно также рассмотреть вариант, при котором
ограничиваются права на удаление только файлов из папки проекта верхнего уровня
(содержащей файл APJ), а удаление во всех входящих папках разрешено.

Сколько дополнительного файлового пространства потребуют файлы
проекта?

Работа с проектом не требует значительного объема дополнительного файлового
пространства ни на вашем компьютере, ни в сетевой папке. XML-файлы занимают
менее 10К, большинство из них - от 1 до 3K. Файл APJ немного больше, но в
большинстве случаев и он не превысит 10K.

Как лучше всего заархивировать проект?

AutoCAD Architecture поддерживает возможность пересылки проекта по электронной
почте и архивацию. Для получения дополнительной информации см. раздел

Отправка

проекта по электронной почте

на стр. 369.

Другой способ: можно скопировать и вставить проект, пользуясь Проводником
Windows. Все файлы проекта содержатся в структуре папок внутри папки проекта

Вопросы, которые часто задают об "Управлении чертежами" | 603

верхнего уровня, в которой также содержится файл с расширением APJ. Просто
отметьте верхнюю папку проекта и переместите или скопируйте ее в требуемое место
архивирования: в папку, на компакт-диск или же на ленту стримера.

Как лучше разместить в рамках проекта "Приложения", "Альтернативы"
или "Планы застройки"?

Организация этих элементов в значительной степени зависит от документооборота
и внутренних правил предприятия. Одно из возможных решений - вычертить
альтернативные варианты как обычные конструкции, а потом создать для них
специальные виды.

Если требуется представить совершенно иные планы/фасады для показа
"Альтернатив", можно использовать для их представления секции; при формировании
вида просто понадобится включить в вид соответствующую секцию.

В некоторых случаях можно рассмотреть такой вариант: скопировать проект и
поместить "Альтернативы" в копию проекта. Подробные инструкции даны в разделе

Создание нового проекта на основании шаблона (копирование проекта)

на стр. 342.

Однако при копировании проекта придется поддерживать 2 разных набора файлов;
скопированный проект не сохраняет никаких связей с исходным.

Как определить физическое местоположение конструкций и элементов
в здании?

Местоположение объектов в файле проекта при вставке с помощью ссылки в другой
файл проекта зависит от их местоположения в исходном файле. По умолчанию файлы
проекта вставляются в точку с координатами 0,0,0. При формировании вида самый
нижний уровень, включенный в данный вид, размещается с координатой 0 по оси
Z.

Соблюдаются ли базовые точки, отличающиеся от 0,0,0, при связи
файла проекта ссылкой с другим файлом проекта ?

Да. При связи ссылками элементов с конструкциями и конструкций с видами они
вставляются в точке 0,0,0. Базовая точка (INSBASE) в конструкциях и элементах,
отличающаяся от 0,0,0, учитывается.

Можно ли переопределить базовые точки файлов проекта при связи
их ссылками с другими файлами проекта?

Нет. Это соответствует стандартам AutoCAD.

604 | Глава 6 Управление чертежами

AutoCAD Architecture 2011. Руководство пользователя (глава 6) - часть 9
