AutoCAD Architecture 2011. Руководство пользователя (глава 6)

В таких ситуациях на значке вида листа в дереве подшивки отображается значок

предупреждения (

). Для организации связи и получения возможности

синхронизации следует связать вид листа с чертежом вида.

ПРИМЕЧАНИЕ

В других случаях, при которых связь между видом листа и связанным

с ним чертежом вида нарушается, значок предупреждения отображаться не будет.
В этих случаях вид листа должен быть воссоздан на листе путем повторного
перетаскивания вида пространства модели или чертежа вида на лист. Это создает
новый вид листа с правильными соединениями. Соединение между чертежом "Вид"
и вида листа или видом пространства модели может быть нарушено в следующих
случаях: при переименовании чертежа вида, переименовании вида пространства
модели, копировании и вставки видового экрана листа или при создании видового
экрана с помощью команды MVIEW.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

На вкладке "Листы" откройте лист, содержащий вид листа, для которого
требуется создать связь.

Выберите требующийся вид листа и перетащите его на чертеж вида на
вкладке "Виды".

Узел вида листа обновляется при развертывании узла, содержащего

лист, при нажатии кнопки "Обновить" (

) на Палитре структуры

проекта или по завершении создания связи.

Настройка существующего проекта для синхронизации
слоев чертежа вида со слоями вида листа

В любой момент при работе над проектом можно активизировать синхронизацию
слоев чертежей видов со слоями видов листа. Установка данного флажка не приводит
к мгновенному обновлению существующих видов листа; обновление выполняется
при следующем их открытии или повторной загрузке их внешних ссылок.

В нижней части Палитры структуры проекта нажмите

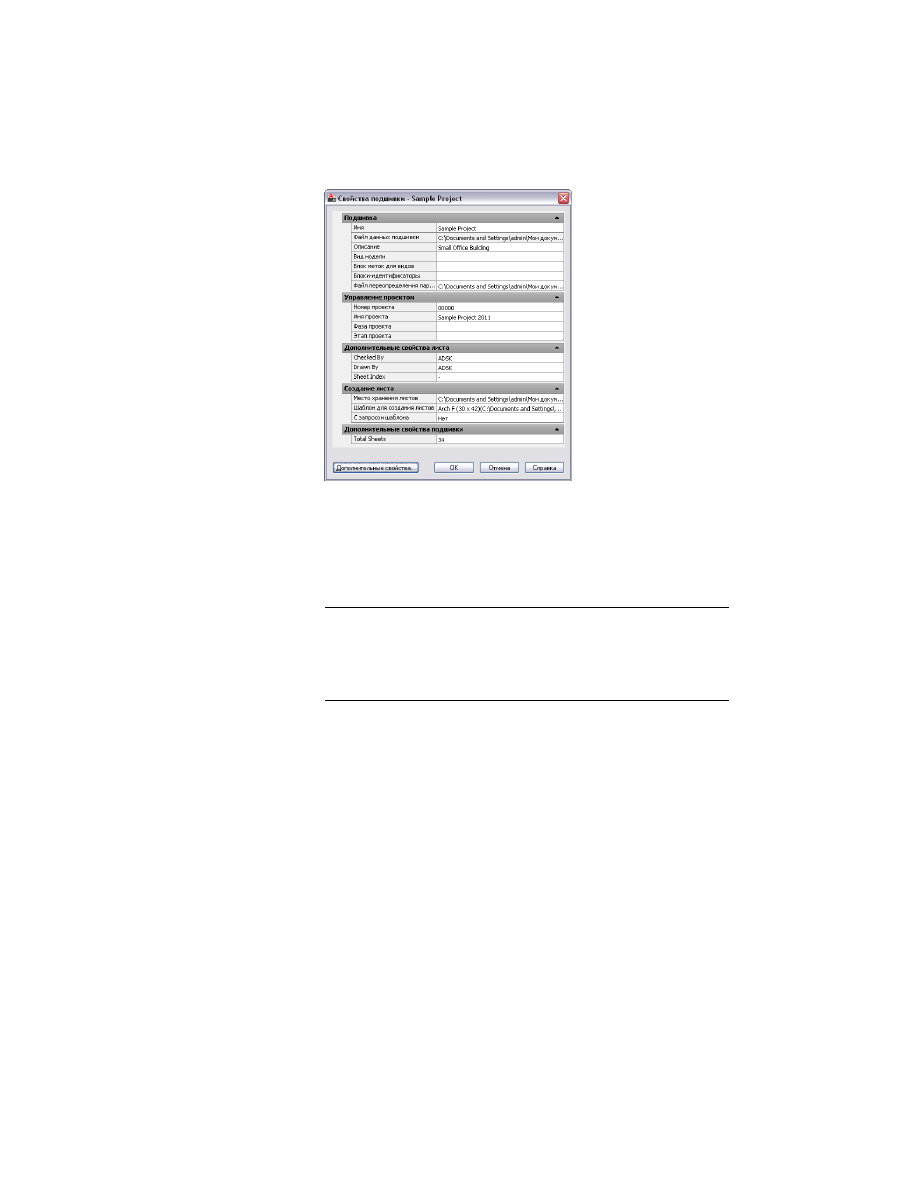

В Диспетчере проектов выберите активный на данный момент проект,
щелкните правой кнопкой мыши и выберите "Свойства проекта".

В составе категории "Основные" разверните категорию "Параметры
чертежа".

Для согласования слоев вида листа с видом выберите "Да".

Синхронизация слоев чертежей "Вид" со слоями видов листа | 509

Нажмите "ОК" для закрытия диалогового окна свойств проекта и
нажмите "Закрыть" для закрытия Диспетчера проектов.

Для вновь создаваемых видов листа будут использоваться параметры
слоев из связанного чертежа вида. Синхронизация для имеющихся
видов листа будет выполнена при следующем их открытии или
повторной загрузке их внешних ссылок.

Изменение видов: взаимодействия с проектом

Изменения, внесенные в одну часть проекта, часто оказывают влияние на другие
части проекта. Ниже перечислены результаты некоторых распространенных
изменений, которые могут быть внесены в вид.

■

Добавление нового чертежа вида:

при создании нового чертежа вида должны

присутствовать все конструкции, присоединенные ссылками, или большая их
часть. В целях упрощения выбора конструкций рекомендуется систематизировать
их по категориям.

■

Изменение имени и категории (местоположения) вида:

чертеж вида содержит

ряд вставленных в него с помощью ссылок конструкций, сам же чертеж вида
может быть вставлен по ссылке на лист. Поэтому любые изменения имени и
положения, относящиеся к чертежу вида, должны быть обновлены в проекте.
Для обновления пути выполните изменение путей проекта, как описано в разделе

Изменение путей проекта

на стр. 558.

■

Изменение содержимого чертежа вида:

любые изменения, внесенные в

содержимое вида, вносятся также и в листы, на которые с помощью ссылки
вставлен этот вид. Если на основе чертежей видов созданы виды пространства
модели и виды листов, они будут обновлены таким образом, чтобы отразить
изменения в содержимом чертежа вида.

■

Удаление чертежа вида:

при удалении чертежа вида, вставленного с помощью

ссылки на лист, некоторые из ссылок листа оказываются утерянными. Поэтому
прежде чем стирать вид, проверьте, не используется ли он все еще на листе. При
удалении чертежа вида также удаляются все виды пространства модели, связанные
с данным видом. Все виды листов, которые ссылаются на эти виды, будут
содержать утерянные ссылки.

■

Изменение вида пространства модели.

Изменения, внесенные в границы или

масштаб имеющегося вида пространства модели, не обновляются на имеющихся
видах листа, полученных из данного вида. Чтобы изменить вид листа, удалите
его и создайте заново на основе обновленного вида пространства модели. Если

510 | Глава 6 Управление чертежами

содержимое вида пространства модели меняется вследствие изменений в чертеже
"Вид", эти изменения будут учтены в виде листа.

■

Удаление вида пространства модели:

Если стирается вид пространства модели,

все виды листов, созданные на его основе, остаются без изменений. Для
определения видов листов нужна только модель здания из чертежа "Вид".

Листы

Листы используются для вывода на печать чертежей видов проекта здания. Система
листов в AutoCAD Architecture состоит из следующих компонентов:

■

Лист: лист представляет собой вкладку пространства листа, которая была
зарегистрирована как лист. В листе содержится один или несколько видов.

■

Виды листа: вид листа представляет собой видовой экран пространства листа,
созданный путем перетаскивания вида пространства модели из Диспетчера
структуры проекта на лист.

■

Подшивки: подшивка -- это коллекция листов. Внутри подшивки листы
систематизированы в подгруппы листов.

■

Чертеж с листами: чертеж с листами -- это файл чертежа, содержащий один или
несколько листов.

Листы, подгруппы листов, виды листов и чертежи с листами отображаются в виде
списков на вкладке "Листы" Диспетчера структуры проекта.

Листы и чертежи с листами

Согласно государственному стандарту NCS (National CAD Standard) листы должны
храниться в отдельных чертежах, каждый с одной разметкой листов. В качестве
имени чертежа принимается номер листа в подшивке листов. Диспетчер структуры
проекта AutoCAD Architecture выполняет требования данного стандарта, поэтому
каждый новый лист помещается в новый чертеж с листами. Однако при
необходимости можно создать несколько листов в одном чертеже с листами. Для
получения дополнительной информации см. раздел

Импорт текущей вкладки "Лист"

на стр. 525.

Листы и аннотации

Хотя рекомендуется размещать аннотацию на виде, можно добавить аннотацию,
размеры и спецификации как на вид, так и на лист, в зависимости от особенностей
рабочей процедуры и предъявляемых требований. Формирование спецификаций в

Листы | 511

AutoCAD Architecture позволяет без труда добавлять аннотации и к видам, и к листам.
Для получения дополнительной информации о создании аннотаций к проекту см.
раздел

Аннотирование проекта

на стр. 562.

Файлы чертежей с листами

Чертеж с листами - этой файл с расширением DWG. В отличие от других, не входящих
в проект файлов чертежа, при создании чертежа с листами создается файл XML с
таким же именем. Сопровождающий XML-файл содержит информацию, необходимую
для связи файла чертежа с проектом.

ПРИМЕЧАНИЕ

XML-файл создается и обновляется автоматически. Он не нуждается

в редактировании; кроме того, необходимо соблюдать осторожность, чтобы
случайно не удалить его с помощью Проводника Windows.

Листы и виды листов содержатся внутри чертежей с листами. Отдельные листы или
виды листов не сопровождаются файлами XML.

Категории и подгруппы листов

Листы систематизированы 2 разными способами. На вкладке "Структура" чертежи
с листами размещаются в папки категорий. При создании листов или видов листа
внутри чертежа с листами они размещаются на главном чертеже с листами.

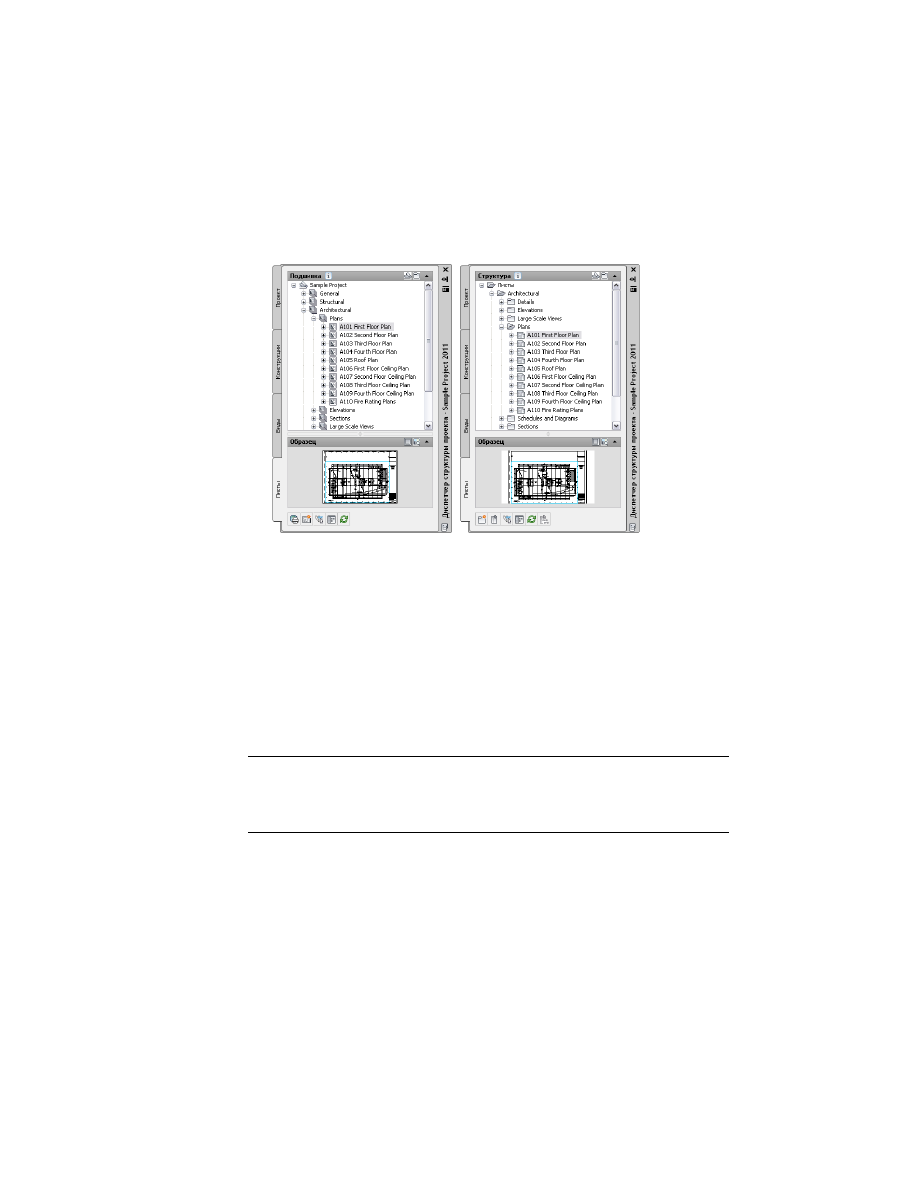

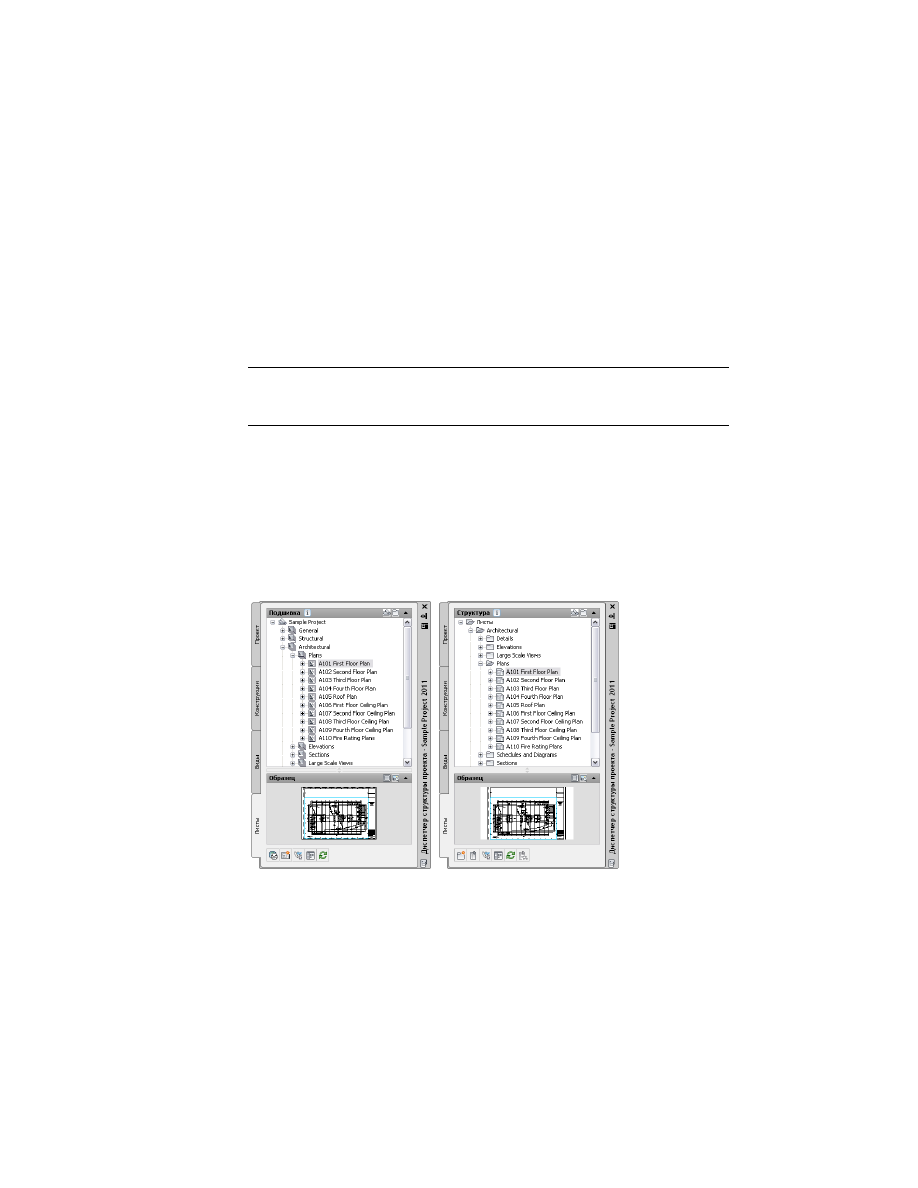

Вкладка "Лист" с "Видом подшивки" проекта (слева) и "Структура" (справа)

В дереве "Вид подшивки" листы систематизированы в подгруппы листов. Подгруппы
листов - это логическая, а не физическая структура. Это означает, что структура
листов и подгрупп может не соответствовать структуре файлов чертежей на диске.

512 | Глава 6 Управление чертежами

Можно реорганизовать листы в различные подгруппы на "Виде подшивки", но это
не изменит их физическое местоположение в категории или папке. Папка категории
листов не обязательно должна быть идентичной подгруппе листов, в которую
помещен лист. Однако, во избежание недоразумений, рекомендуется организовать
параллельные структуры в подшивке и категориях листов. При удалении листа из
подгруппы листов на "Виде подшивки", удаляется только ссылка на лист в подгруппе;
сама вкладка "Лист" и содержащий ее чертеж с листами из папки "Листы" или
вложенной в нее папки не удаляются. Для получения дополнительной информации
см. раздел

Листы

на стр. 511.

Начало работы с листами

Листы являются окончательным результатом проектирования здания. Листы
создаются после создания конструкций для всех частей модели здания, а также
необходимых видов модели, выносных элементов, разрезов и фасадов. После
формирования виды перетаскивают на листы и создают виды листа.

Проектирование здания - процесс итеративный. В ходе работы придется неоднократно
возвращаться на предыдущие стадии составления планов и вносить изменения в
конструкции, элементы и виды. Эти изменения будут отражаться на листах.

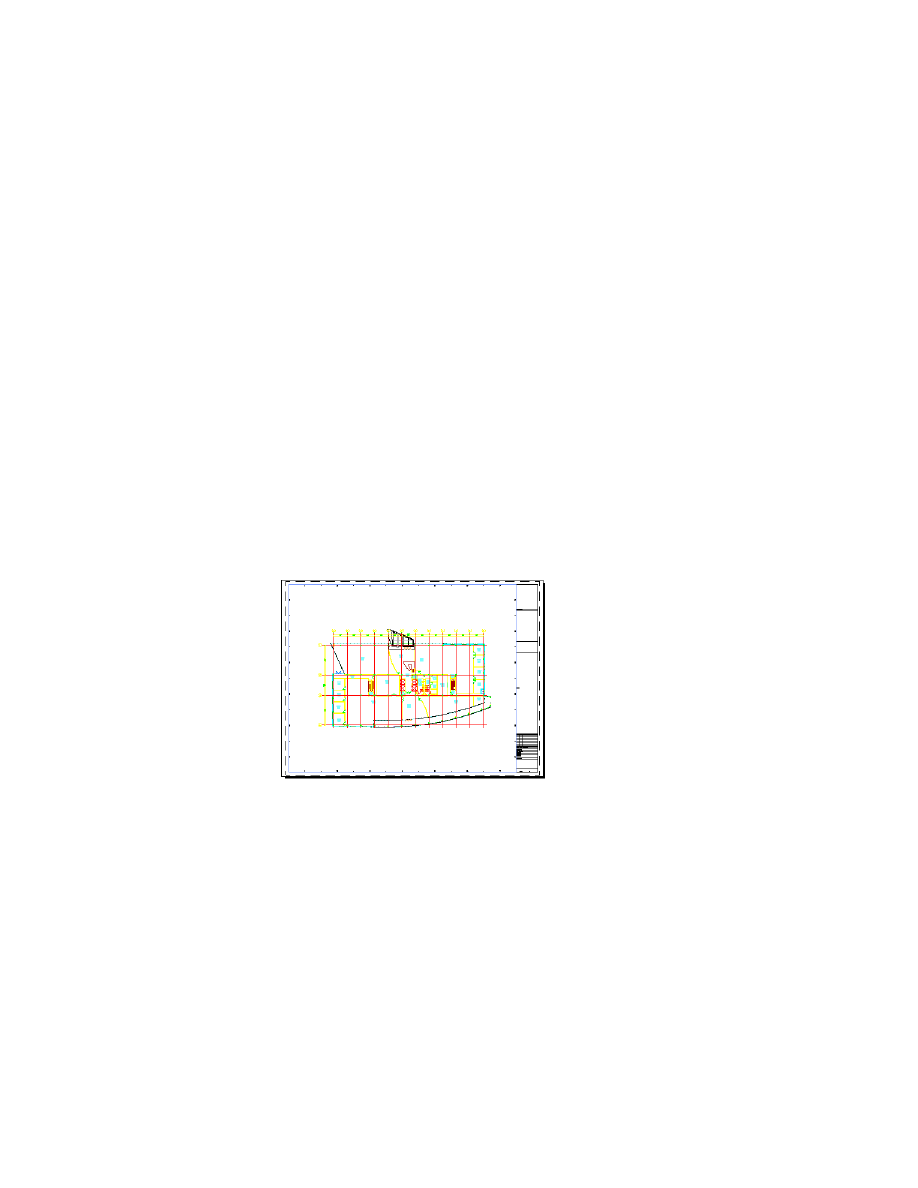

Лист с планом здания

При создании листов рекомендуется учитывать следующие соображения:

■

Содержание листа зависит от видов, вставленных в него с помощью ссылок, а
также от конструкций, на которые ссылаются виды.

■

Настройки видовых экранов вида листа определяются в виде пространства
модели, помещенном на лист с чертежа вида. Для получения дополнительной
информации см. раздел

Создание вида пространства модели

на стр. 497.

Начало работы с листами | 513

■

Лист содержит все предназначенные для вывода на печать настройки и основную
надпись.

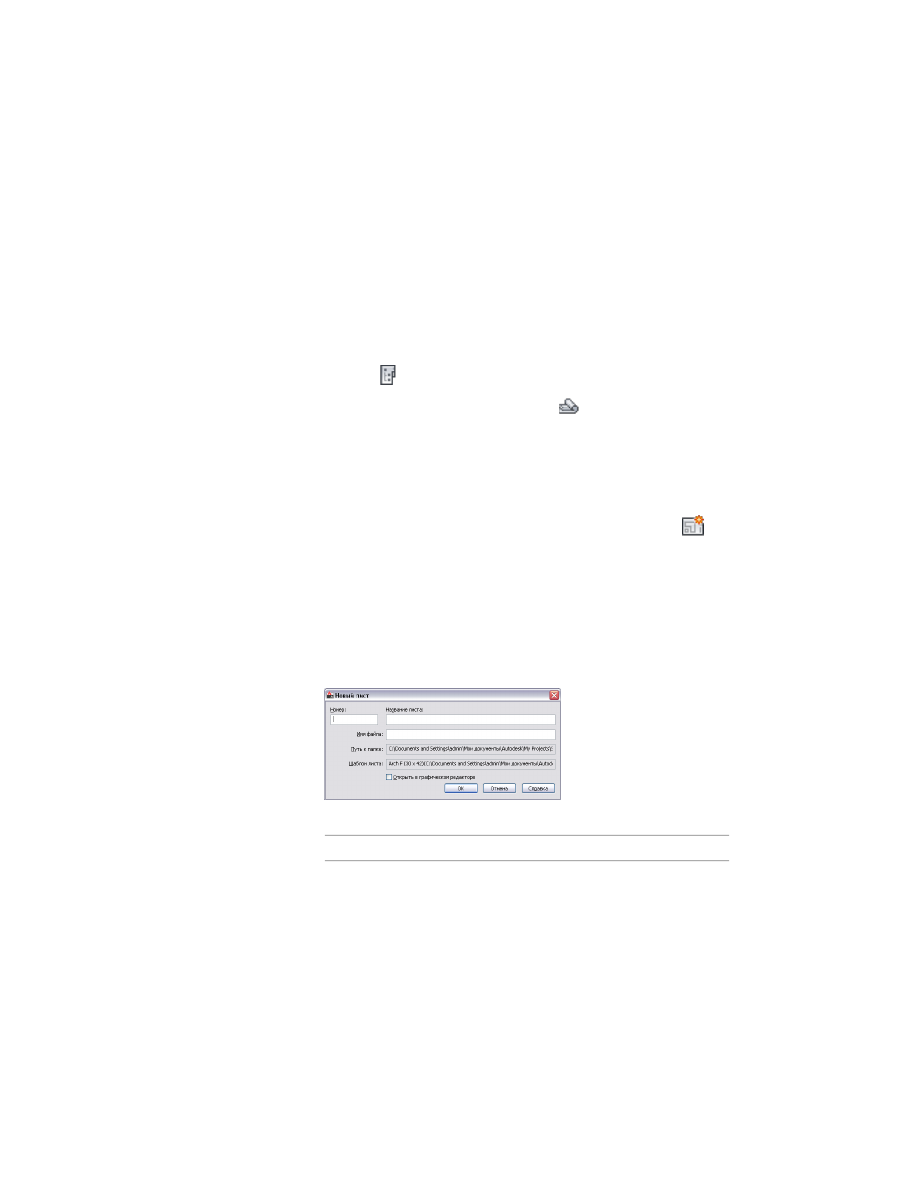

Создание листа

Данная процедура используется для создания нового листа. Каждый новый лист
создается на новом чертеже листа.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Добавьте в проект новый лист одним из следующих способов:

■

Щелкните правой кнопкой на подгруппе, в которую предстоит
поместить новый лист, и выберите "Создать"

➤

"Лист".

■

На панели инструментов внизу вкладки "Листы" нажмите

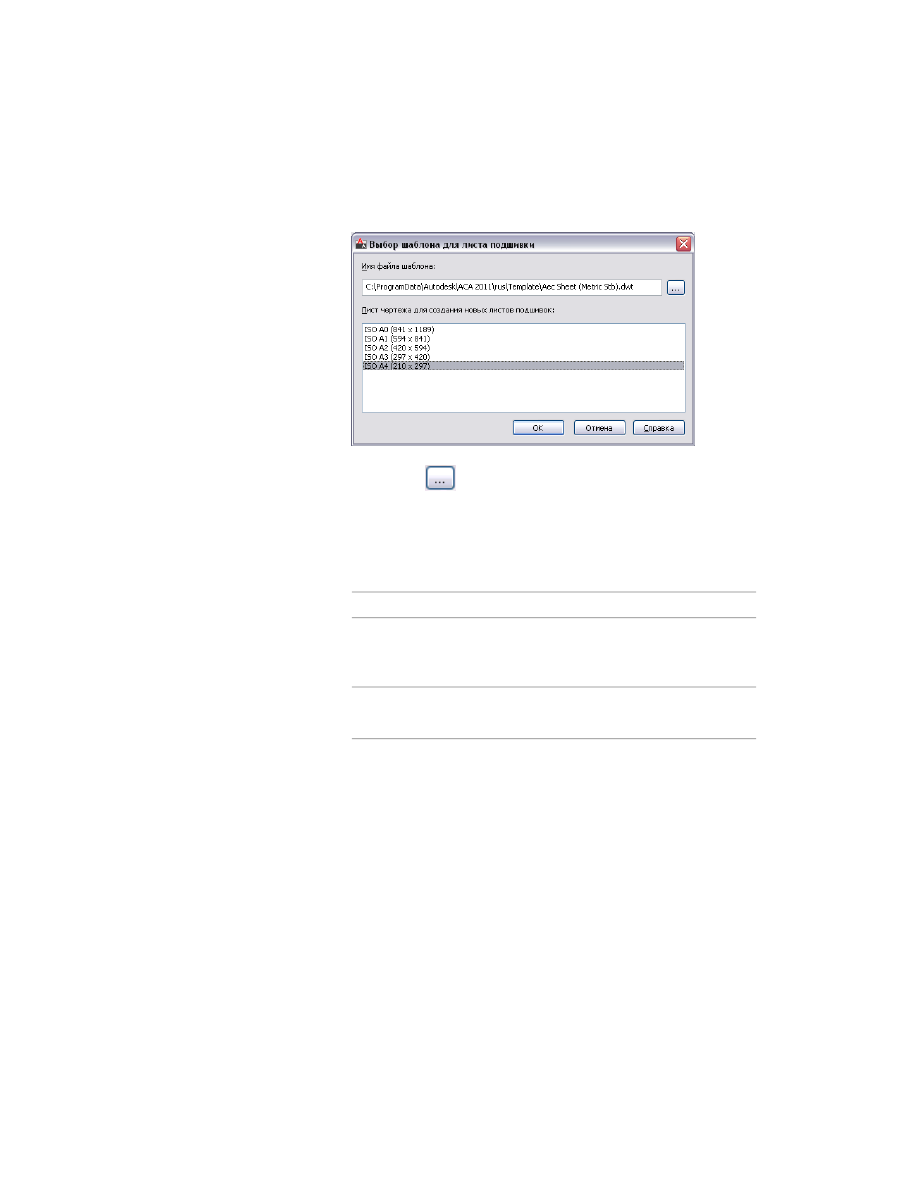

Если отмечена опция запроса шаблона при каждом создании нового
листа, в этот момент поступает запрос о шаблоне листа. Выберите из
файла DWT, DWG или DWS шаблон чертежа и разметку, которые будут
использоваться в качестве шаблона листа, и нажмите "ОК".

Если выбран режим, при котором запрос шаблона листа при создании
новых листов не выдается, будет использован шаблон по умолчанию,
определенный в подшивке проекта или подгруппе листов.

Определите свойства листа.

то...

Если требуется...

введите номер. Если в параметрах проекта
выбран префикс проекта, он будет помещать-

задать номер нового ли-
ста,

ся в имени файла перед номером листа. Для
получения дополнительной информации см.

514 | Глава 6 Управление чертежами

то...

Если требуется...

раздел

Задание основных свойств проекта

на стр. 349.

введите текст в поле "Заголовок листа". В за-
головках листов допускается использование

ввести заголовок листа,

запятых, амперсандов ("&") и точек с запяты-
ми. Заголовок листа используется в следую-
щих случаях.

■

В качестве имени листа, выводимого на
экран в Диспетчере чертежей.

■

В качестве имени листа, отображаемого
в списке листов.

■

В качестве имени разметки листа на чер-
теже с листами.

введите его в поле "Имя файла".

ввести имя файла для ли-
ста,

Отображается путь к папке, заданный в
"Свойствах проекта". Это поле предназначено

изменить папку, в которой
сохраняется лист,

только для чтения. Для получения информа-
ции об изменении пути к папке см. раздел

Задание основных свойств проекта

на стр.

349.

введите путь к шаблону.

выбрать новый шаблон
листа,

ПРИМЕЧАНИЕ

Если параметры для папки хранения и шаблона

подшивки имеют доступ только для чтения, эти параметры
определяются в подгруппе листов. Чтобы их изменить, необходимо
внести изменения в свойства подгруппы листов.

Нажмите "ОК".

Доступ к новому листу возможен из 2 мест:

■

В дереве "Вид подшивки" новый лист отображается внутри подгруппы листов,
в которой он создан;

Создание листа | 515

■

В дереве "Структура" чертеж с листами и лист отображается в той же категории
папок, в которой лист сохранен.

"Вид подшивки" проекта (слева) и "Структура" (справа)

По умолчанию они систематизированы одинаково, но в зависимости от настроек
проекта, эти 2 места могут иметь разные имена и разную структуру.

Задание свойств подшивки проекта

Данная процедура предназначена для задания свойств подшивки проекта.

Свойства подшивки проекта первоначально определяются шаблоном подшивки,
назначаемом, как определено в разделе

Создание нового проекта

на стр. 342. Тем не

менее, параметры конкретного проекта можно изменить.

ПРИМЕЧАНИЕ

Ряд параметров относится только к подшивкам, созданным в

Диспетчере подшивок AutoCAD. Большая часть параметров подшивки, которая
будет использована в проекте AutoCAD Architecture, приходит из проекта, а не из
шаблона подшивки.

Если в проекте AutoCAD Architecture используется шаблон подшивки, следующие
параметры игнорируются.

■

Файл данных подшивки: файл DST всегда хранится в корневой папке проекта.

516 | Глава 6 Управление чертежами

■

Вид модели: местоположения чертежей вида модели в подшивках AutoCAD
Architecture не отслеживаются. Эти чертежи автоматически берутся из видов
проекта.

■

Блок меток для видов: использование блоков меток в проекте AutoCAD
Architecture не рекомендуется. Вместо них следует использовать инструменты
выносных элементов. Для получения дополнительной информации см. раздел

Инструменты выноски

на стр. 3970.

■

Блоки-идентификаторы: использование блоков-идентификаторов в проекте
AutoCAD Architecture не рекомендуется. Вместо них следует использовать
инструменты выносных элементов. Для получения дополнительной информации
см. раздел

Инструменты выноски

на стр. 3970.

■

Место хранения листов: листы проекта всегда хранятся в папке "Листы" проекта
или в одной из вложенных в нее папок.

ПРИМЕЧАНИЕ

Если в области "Управление проектом" вводятся имя и номер

проекта, отличные от имени и номера проекта, введенных, как описано в
разделе

Создание нового проекта

на стр. 342, при попытке отредактировать

свойства подшивки пользователь получит сообщение об ошибке с
предложением согласовать информацию.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

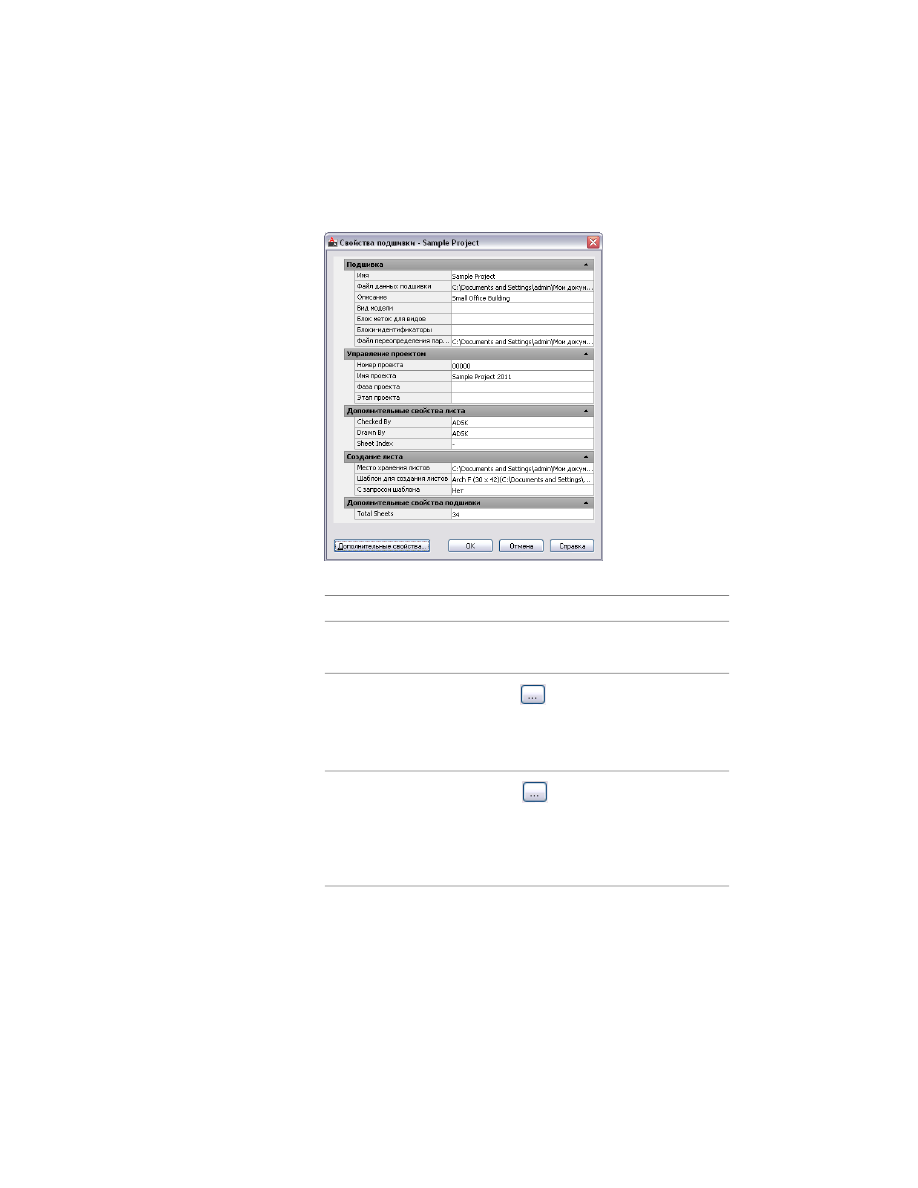

Выберите корневой узел подшивки, щелкните правой кнопкой и
выберите "Свойства".

Задание свойств подшивки проекта | 517

Разверните "Подшивку".

Чтобы задать новые значения параметров листа в проекте, нажмите на
параметре "Файлы переопределения параметров листа".

В диалоговом окне "Выбор шаблона" выберите файл шаблона чертежа
(DWT).

ПРИМЕЧАНИЕ

Выберите шаблон, который содержит поименованные

макеты пространства листов, и удостоверьтесь в том, что их
печатаемые площади заданы в "Разметке". В противном случае их
невозможно использовать в качестве переопределения параметров
страниц.

Разверните окно "Создание листа".

В этой категории можно определить параметры листов, создаваемых
внутри подшивки.

518 | Глава 6 Управление чертежами

Для определения шаблона по умолчанию для новых листов щелкните
на значении параметра "Шаблон для создания листов".

Нажмите на

, чтобы найти файл чертежа (DWG) или шаблона

(DWT), затем нажмите "Открыть".

Выберите стандартное оформление (разметку), которое требуется
использовать при создании новых листов. После этого нажмите "ОК".

Укажите, требуется ли выдавать запрос о шаблоне листа всякий раз
при создании нового листа.

то...

Если требуется...

выберите "Да".

получать запрос о шаблоне
листа всякий раз при созда-
нии нового листа,

выберите "Нет".

всегда использовать стан-
дартный шаблон листа,

Чтобы добавить, отредактировать или удалить пользовательские
характеристики, нажмите "Редактировать пользовательские
характеристики".

Информация о "Пользовательских характеристиках" находится в разделе
"Добавление дополнительных сведений для листов и подшивок"
справочной системы AutoCAD.

Задание свойств подшивки проекта | 519

ПРИМЕЧАНИЕ

Работа в среде проекта AutoCAD Architecture дает

возможность использовать также свойства проекта. Для получения
дополнительной информации см. раздел

Добавление в свойства

проекта подробной информации

на стр. 353.

Нажмите "ОК".

Если среди свойств подшивки введено имя проекта и номер проекта,
которые отличаются от номера и имени проекта, заданных, как описано
в разделе

Создание нового проекта

на стр. 342, выдается сообщение,

информирующее об этом несоответствии. Процедура согласования не
соответствующих друг другу имен и номеров описана в разделе

Приведение в соответствие информации о проекте и данных подшивки

на стр. 365.

Создание подгруппы листов

Данная процедура предназначена для создания новой подгруппы листов. Подгруппы
листов создаются в дереве "Вид подшивки" на вкладке "Листы".

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите подгруппу листов, в которой требуется создать новую
подгруппу, щелкните правой кнопкой и выберите
"Создать"

➤

"Подгруппу".

Определите свойства новой подгруппы.

то...

Если требуется...

введите новое имя.

изменить имя подгруппы
листов,

нажмите

рядом с "Сохранять новые листы

чертежей с листами в". После этого выберите

задать другую стандарт-
ную папку для новых ли-
стов, создаваемых в этой
подгруппе,

папку, в которую следует помещать новые
листы, и нажмите "Открыть".

520 | Глава 6 Управление чертежами

то...

Если требуется...

нажмите

рядом с окном "Шаблон созда-

ния листов для подгруппы". После чего исполь-

задать другой стандарт-
ный шаблон для новых
листов, создаваемых в
этой подгруппе,

зуйте параметры по умолчанию или выберите
файл DWG или DWT и воспользуйтесь парамет-
рами вкладки "Лист" файла.

выберите "Запрос шаблона".

получать запрос о шабло-
не всякий раз при созда-
нии в этой подгруппе но-
вого листа,

Нажмите "ОК".

Задание свойств подгруппы листов

Данная процедура предназначена для задания свойств подгруппы листов.

Подгруппа листов представляет собой логическую группировку листов и подгрупп.
Подгруппы помогают систематизировать листы, позволяя создавать подгруппы
листов для листов с планами, листов с выносными элементами, листов с фасадами
или по другим критериям группировки.

Для подгруппы листов можно установить следующие параметры:

■

Стандартный шаблон для новых листов, создаваемых в этой подгруппе

■

Получать ли запрос о шаблоне листа всякий раз, когда создается новый лист

Эти параметры задаются в свойствах подшивки, но можно переопределить их для
отдельных подгрупп. Это удобно, если используются разные шаблоны листа для
листов плана и листов деталей.

Если подшивка не содержит подгрупп листов, см. раздел

Создание подгруппы листов

на стр. 520.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Задание свойств подгруппы листов | 521

Выберите подгруппу листов, для которой требуется изменить свойства,
щелкните правой кнопкой и выберите "Свойства".

Внесение изменений в свойства подгруппы листов.

то...

Если требуется...

введите новое имя.

изменить имя подгруппы
листов,

нажмите

рядом с "Сохранять новые листы

чертежей с листами в". После этого выберите

задать другую стандарт-
ную папку для новых ли-
стов, создаваемых в этой
подгруппе,

папку, в которую следует помещать новые
листы, и нажмите "Открыть".

нажмите

рядом с окном "Шаблон созда-

ния листов для подгруппы". После этого выбе-

задать другой стандарт-
ный шаблон для новых
листов, создаваемых в
этой подгруппе,

рите файл DWG или DWT, а затем - разметку
файла, используемую в качестве стандартного
шаблона листов.

выберите "Запрос шаблона".

получать запрос о шабло-
не всякий раз при созда-

522 | Глава 6 Управление чертежами

то...

Если требуется...

нии в этой подгруппе но-
вого листа,

Нажмите "OK".

Удаление подгруппы листов

Данная процедура служит для удаления подгруппы листов из подшивки проекта.
При удалении подгруппы листов удаление листов или чертежей с листами не
выполняется.

Подгруппу листов можно удалить только в том случае, если в ней не содержится
листов.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите подгруппу листов, которую требуется удалить, щелкните
правой кнопкой мыши и выберите "Удалить".

Импорт листов в подшивку

Данная процедура позволяет выполнить импорт листа в подшивку проекта.

При импорте вкладки "Лист" в качестве листа вкладка и связанный с ней чертеж
листа физически не изменяют своего исходного местоположения. Например, если
выполняется импорт вкладки "Лист" из чертежа C:\Additional Drawings\Example.dwg
в подгруппу листов проекта "Архитектурные", выбранный лист отображается в
составе указанной подгруппы; однако файл Example.dwg остается в папке "Листы"
проекта. Данный чертеж остается в своем исходном местоположении C:\Additional
Drawings\Example.dwg.

При переходе к дереву "Структура" в списке выводится импортированный чертеж с
листами, если чертеж располагается вне папки. Он обозначается особым значком

Лист может входить только в одну подшивку. Импорт листа, уже входящего в другую
подшивку, не допускается.

Удаление подгруппы листов | 523

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

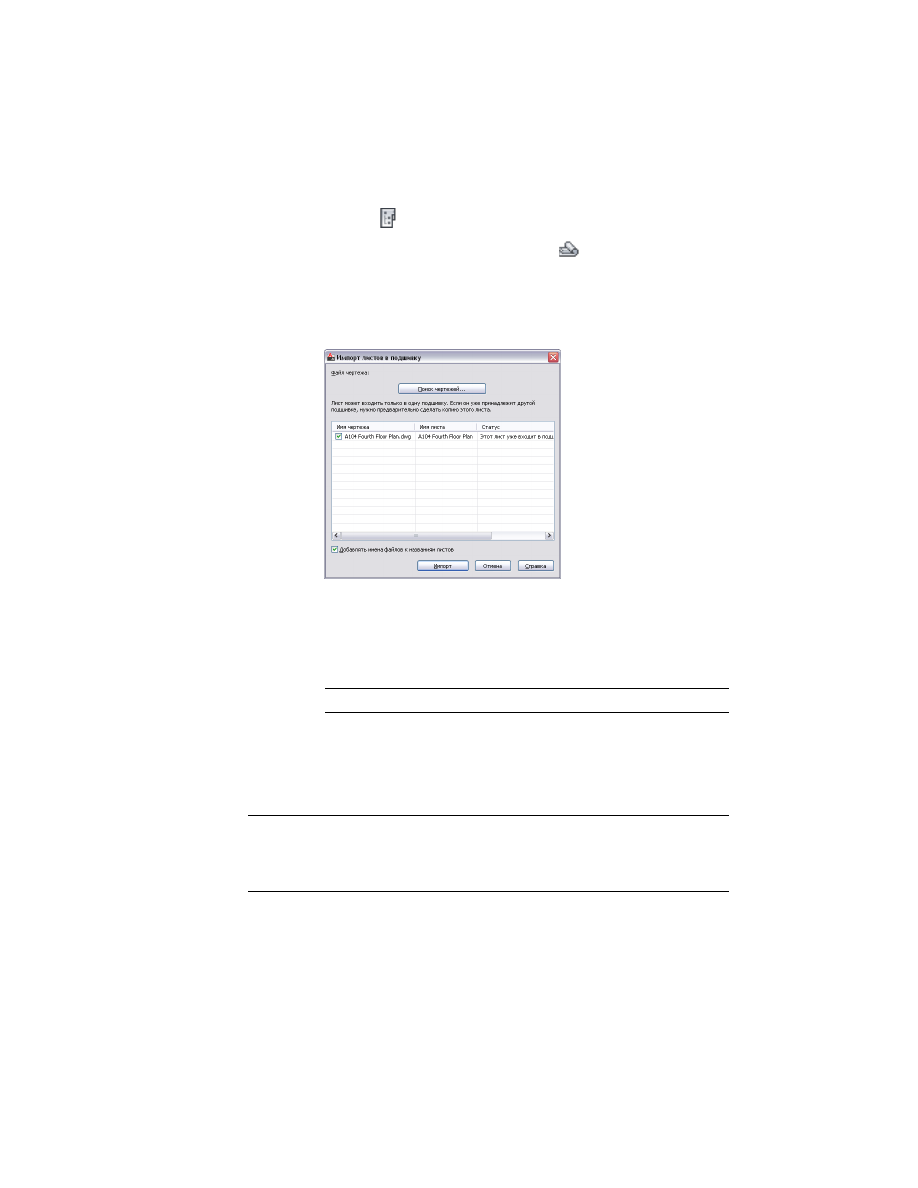

Выберите подгруппу листов, в которую требуется импортировать лист,
щелкните правой кнопкой и выберите "Импортировать разметку как
лист".

Нажмите "Поиск чертежей"

Найдите файл чертежа, содержащий лист, который требуется
импортировать, и нажмите "Открыть".

Для импорта выберите разметку листа.

ПРИМЕЧАНИЕ

Здесь можно выбрать несколько разметок.

Если требуется, чтобы перед именем листа в качестве префикса
помещалось имя файла чертежа с листами, отметьте "Приводить имя
файла перед заголовками листов".

Нажмите "ОК".

ПРИМЕЧАНИЕ

Для импорта листа, открытого в настоящий момент и

отображающегося на экране, выберите подгруппу, в которой он должен
отображаться, щелкните правой кнопкой мыши и выберите "Импортировать
текущий лист".

524 | Глава 6 Управление чертежами

Импорт текущей вкладки "Лист"

Данная процедура служит для импорта текущей вкладки "Лист" в качестве листа в
подшивку.

В некоторых случаях могут присутствовать чертежи с листами, не соответствующие
стандарту NCS и содержащие несколько листов. При создании листа в Диспетчере
чертежей AutoCAD Architecture регистрируется только первый лист в чертеже с
листами. Для того, чтобы зарегистрировать и другие листы, можно импортировать
их при открытом чертеже с листами и отображаемой вкладке "Лист".

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Структура") в строке

заголовка.

Найдите чертеж с листами, содержащий дополнительные
вкладки-листы, которые необходимо зарегистрировать как набор.

Дважды щелкните на чертеже с листами.

На экране чертежа выберите вкладку "Лист", которую требуется
импортировать, сделав ее текущей.

На Палитре структуры проекта нажмите

Перейдите к подгруппе листов, в которую необходимо поместить
дополнительный лист, щелкните правой кнопкой и выберите
"Импортировать текущую разметку как лист".

Лист добавляется к подгруппе листов. Если перейти на "Вид подшивки" и развернуть
чертеж с листами, содержащий этот лист, можно убедиться в том, что теперь в составе
чертежа с листами указан дополнительный лист.

Открытие и закрытие листа

Данная процедура используется для открытия и закрытия листа. Для получения
информации о дополнительных командах, доступных в контекстном меню, см. раздел

Контекстное меню Диспетчера чертежей

на стр. 388.

При открытии листа открывается чертеж с листами, содержащий этот лист, причем
отображается соответствующий лист (вкладка).

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Импорт текущей вкладки "Лист" | 525

На вкладке "Листы" нажмите

("Вид подшивки") в строке заголовка.

ПРИМЕЧАНИЕ

Открыть лист можно и из "Структура" на вкладке

"Листы".

Найдите лист, который требуется открыть.

Откройте лист одним из следующих способов:

■

Выберите лист, щелкните правой кнопкой и выберите "Открыть".

■

Дважды щелкните левую кнопку мыши на листе.

В области рисования AutoCAD Architecture открывается чертеж,
содержащий лист. Теперь его можно редактировать. Чтобы закрыть
лист, необходимо закрыть чертеж с листами.

Закройте чертеж с листами одним из следующих способов:

■

Щелкните правой кнопкой мыши на его имени в Диспетчере
чертежей и выберите "Закрыть".

■

Нажмите

➤

"Закрыть"

➤

"Текущий чертеж".

Нажмите "Да", если необходимо сохранить изменения в чертеже.

Для обновления образца листа в Диспетчере чертежей нажмите
("Обновить проект").

Изменение свойств листа

Данная процедура используется для изменения свойств листа.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите лист, свойства которого необходимо изменить, щелкните
правой кнопкой мыши и выберите "Свойства".

Внесите необходимые изменения в свойства листа.

526 | Глава 6 Управление чертежами

Для получения дополнительной информации см. раздел "Добавление
дополнительных сведений для листов и подшивок" в справочной
системе AutoCAD.

Нажмите "ОК".

Удаление листа

При удалении листа из подшивки удаляются чертеж с листами и сопровождающий
его файл XML, если в чертеже с листами отсутствуют другие листы. Если в чертеже
с листами присутствуют другие листы или чертеж с листами располагается не в папке
листов, то удаляется только ссылка на лист. Если удаляется только ссылка, чертеж с
листами физически сохраняется на диске.

Для удаления листов следует перейти на "Вид подшивки" вкладки "Листы" Диспетчера
структуры проекта.

Последствия удаления листа из подшивки таковы:

■

лист невозможно будет отобрать для выборки листов;

■

лист не будет включаться в новые списки листов;

■

лист не будет вноситься в пакеты подшивки для отправки по электронной почте;

■

лист не будет вноситься в архивные пакеты подшивки;

■

Лист не будет включен в публикацию подшивки на плоттере или в файле PDF,
DWF или DWFx.

Удаление листа из подшивки:

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите лист, который необходимо удалить из подшивки, щелкните
правой кнопкой мыши и выберите "Удалить".

В диалоговом окне "Подтверждение удаления листа" нажмите "Да".

Удаление листа | 527

Удаление чертежа с листами

Чертежи с листами удаляются из проекта с помощью дерева "Структура" на вкладке
"Листы" Диспетчера структуры проекта. При удалении листа с чертежами из проекта
удаляются все вкладки с листами в чертеже с листами.

Удаление из проекта чертежа с листами:

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Структура") в строке

заголовка.

Выберите чертеж с листами, который требуется удалить, щелкните
правой кнопкой мыши и выберите "Удалить".

В диалоговом окне "Подтверждение удаления листа" нажмите "Да".

Создание вида листа

Данная процедура используется для создания на листе вида листа.

Вид листа -- это видовой экран пространства листа на листе, который создается при
перетаскивании на лист вида пространства модели или чертежа вида из Диспетчера
структуры проекта. Для получения информации о видах пространства модели см.
раздел

Создание вида пространства модели

на стр. 497.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

В дереве "Вид подшивки" найдите лист, на который необходимо
поместить новый вид листа.

Откройте лист одним из следующих способов:

■

Выберите лист, щелкните правой кнопкой и выберите "Открыть".

■

Дважды щелкните на листе.

Лист открывается в области рисования AutoCAD Architecture.
Выбранный лист является активной вкладкой "Лист".

На Палитре структуры проекта перейдите на вкладку "Виды".

528 | Глава 6 Управление чертежами

Выберите вид пространства модели, щелкните правой кнопкой мыши
и выберите "Поместить на лист". После этого укажите на листе точку
вставки.

Альтернативный способ: перетащите вид пространства модели на лист
из Диспетчера структуры проекта.

ПРИМЕЧАНИЕ

Виды листа вставляются вместе со своими

собственными ключами слоев. Ключ слоя, используемый для видов
листа, -- "G-Anno-Nplt".

Открытие вида листа

Данная процедура используется для того, чтобы открыть вид листа.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите лист, содержащий вид листа, который требуется открыть, и
разверните его.

Выберите вид листа, нажмите на нем правую кнопку мыши и выберите
"Открыть".

Нумерация видов листов

Данная процедура используется для нумерации видов листов в подшивке.

Номер, назначенный виду листа, отображается в Диспетчере структуры проекта в
качестве префикса к имени в виде подшивки.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите лист, который содержит вид листа, которому требуется
присвоить номер, и разверните его.

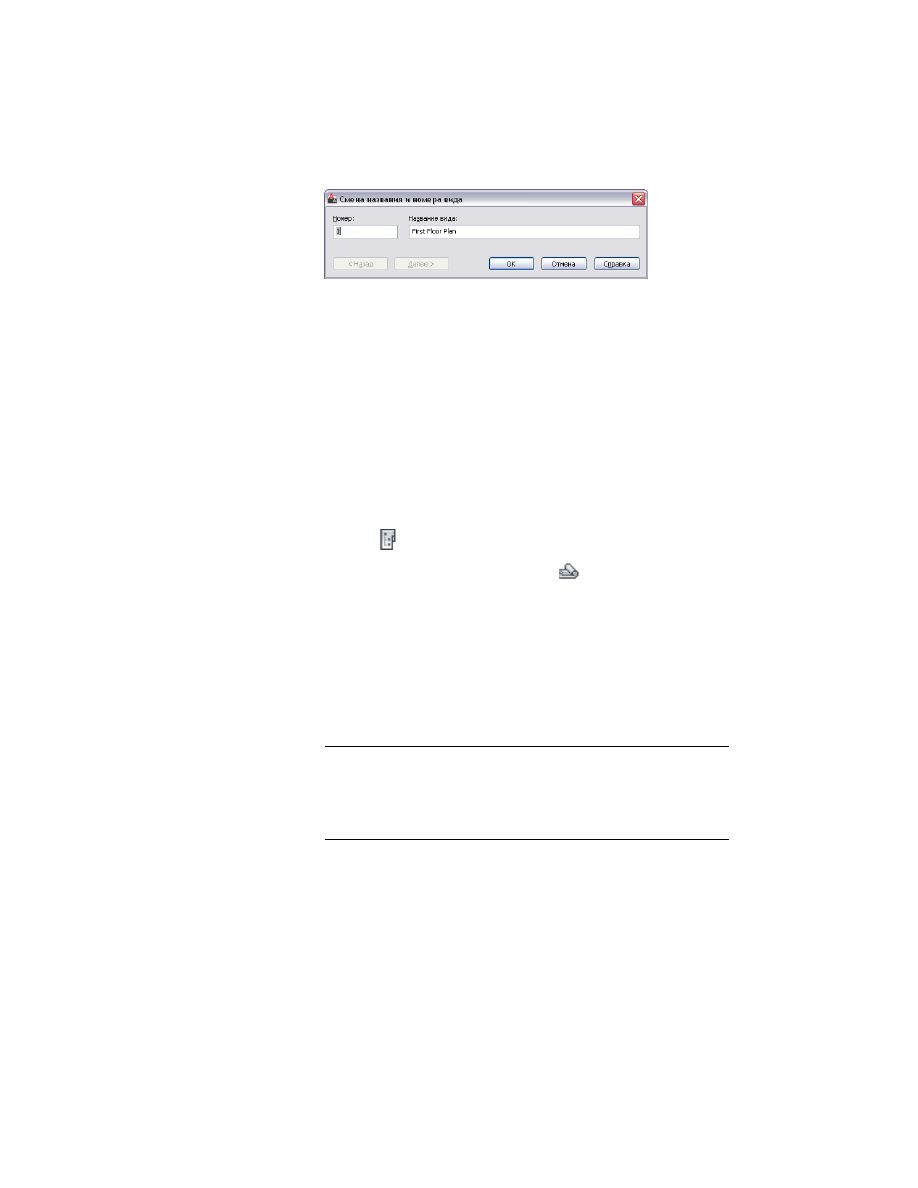

Выберите вид листа, нажмите на нем правую кнопку мыши и выберите
"Переименовать и перенумеровать".

Открытие вида листа | 529

Введите номер вида листа.

Если требуется, переименуйте вид листа.

Нажмите "Далее", чтобы отобразить на листе информацию для
следующего вида листа.

Когда все необходимые изменения нумерации видов листа внесены,
нажмите "ОК".

Удаление вида листа

Данная процедура используется для удаления вида листа из листа.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите лист, содержащий вид листа, который требуется удалить, и
разверните его.

Выберите вид листа, нажмите на нем правую кнопку мыши и выберите
"Открыть".

Вид листа открывается в области рисования.

Выберите вид листа в области рисования и нажмите клавишу

DELETE

ПРИМЕЧАНИЕ

Внешняя ссылка на вид еще остается вставленной в

пространство модели. Чтобы удалить еще и вид с листа, щелкните
правой кнопкой мыши на листе в Диспетчере чертежей и выберите
"Внешние ссылки". В диалоговом окне "Внешние ссылки " выберите
вид, щелкните правой кнопкой мыши и выберите "Удалить".

530 | Глава 6 Управление чертежами

Отображение внешних ссылок чертежа с листами

Данная процедура используется для вывода на экран внешних ссылок чертежа с
листами.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Структура") в строке

заголовка.

В Диспетчере чертежей найдите чертеж с листами, внешние ссылки
которого требуется отобразить.

Выберите чертеж с листами.

Отобразите внешние ссылки одним из следующих способов:

■

Щелкните правой кнопкой мыши и выберите "Внешние ссылки".

■

На панели в нижней части вкладки "Листы" нажмите

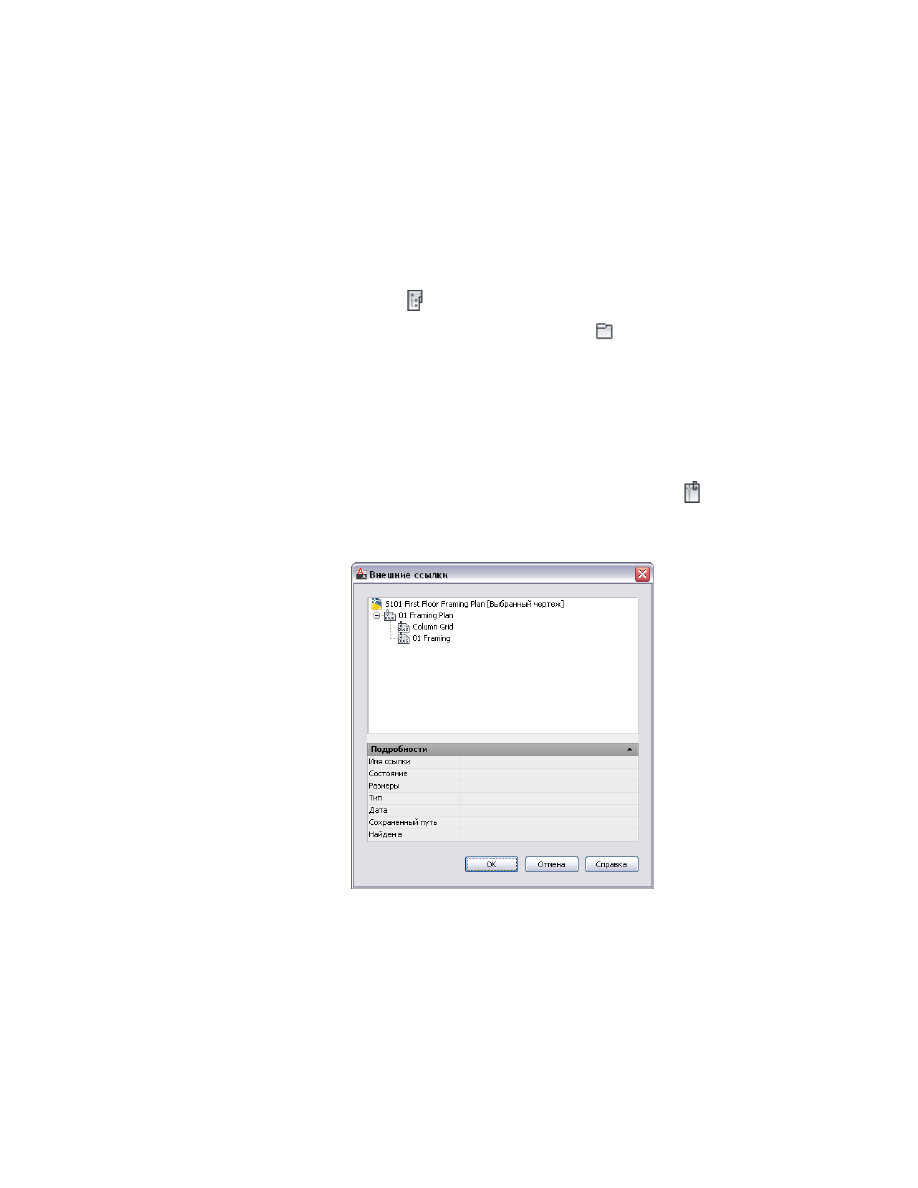

Выводится диалоговое окно "Внешние ссылки" со списком внешних
ссылок на листе.

Отображение внешних ссылок чертежа с листами | 531

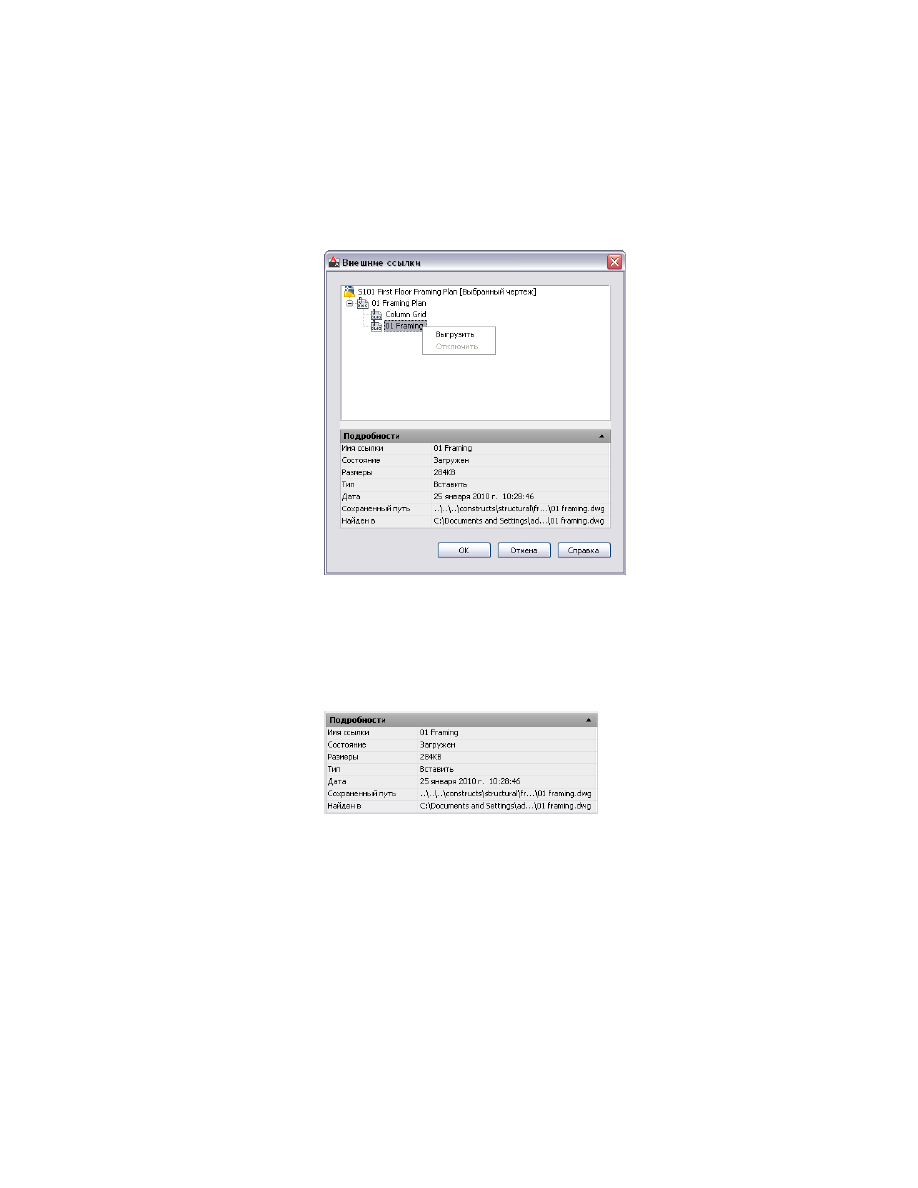

Щелком мыши на отдельных элементах разверните или сверните список,
и, если требуется, щелкните правой кнопкой для изменения состояния
внешней ссылки.

Из контекстного меню можно выгрузить, повторно загрузить или
удалить вставленную внешнюю ссылку. Для получения дополнительной
информации см. раздел "Внешние ссылки" справочной системы
AutoCAD.

В диалоговом окне "Внешние ссылки" выполните просмотр сведений
о внешней ссылке.

■

В поле "Имя ссылки" отображается имя чертежа.

■

В поле "Состояние" указывается, загружена или нет внешняя ссылка,
а также отображает главный чертеж как "открытый", если он открыт
в окне рисования. Если главный чертеж не открыт в окне рисования,
состояние остается пустым.

532 | Глава 6 Управление чертежами

■

В поле "Размеры" отображается размер файла выбранного чертежа.

■

В поле "Тип" отображается тип чертежа: вложение, наложение или
главный чертеж.

■

В поле "Дата" отображается дата последнего изменения выбранного
чертежа.

■

В поле "Сохраненный путь" отображается сохраненный путь, если
он существует. Он используется для поиска внешней ссылки.
Данный путь может быть полным (абсолютным) путем или
относительным (заданным частично) путем.

■

В поле "Найден в" отображается путь, по которому найдена внешняя
ссылка. Если для внешней ссылки отсутствует сохраненный путь
или если внешняя ссылка больше не обнаруживается по указанному
пути, программа выполняет поиск внешней ссылки и отображает
в этом поле ее местоположение.

Нажмите "ОК", чтобы закрыть диалоговое окно.

ПРИМЕЧАНИЕ

Кроме того, внешние ссылки можно отобразить, открыв чертеж с

листами и воспользовавшись Диспетчером внешних ссылок AutoCAD. Для получения
дополнительной информации см. раздел "Внешние ссылки" справочной системы
AutoCAD.

Вставка списка листов

Данная процедура используется для вставки на лист списка листов.

Список листов - это оглавление листов проекта. Обычно его помещают на обложке
подшивки; однако можно поместить его на любом другом листе.

Список листов вставляется в виде таблицы.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Откройте лист, на который требуется поместить список листов.

Выберите подшивку, лист или группу листов, щелкните правой кнопкой
и выберите "Вставить ведомость листов".

Вставка списка листов | 533

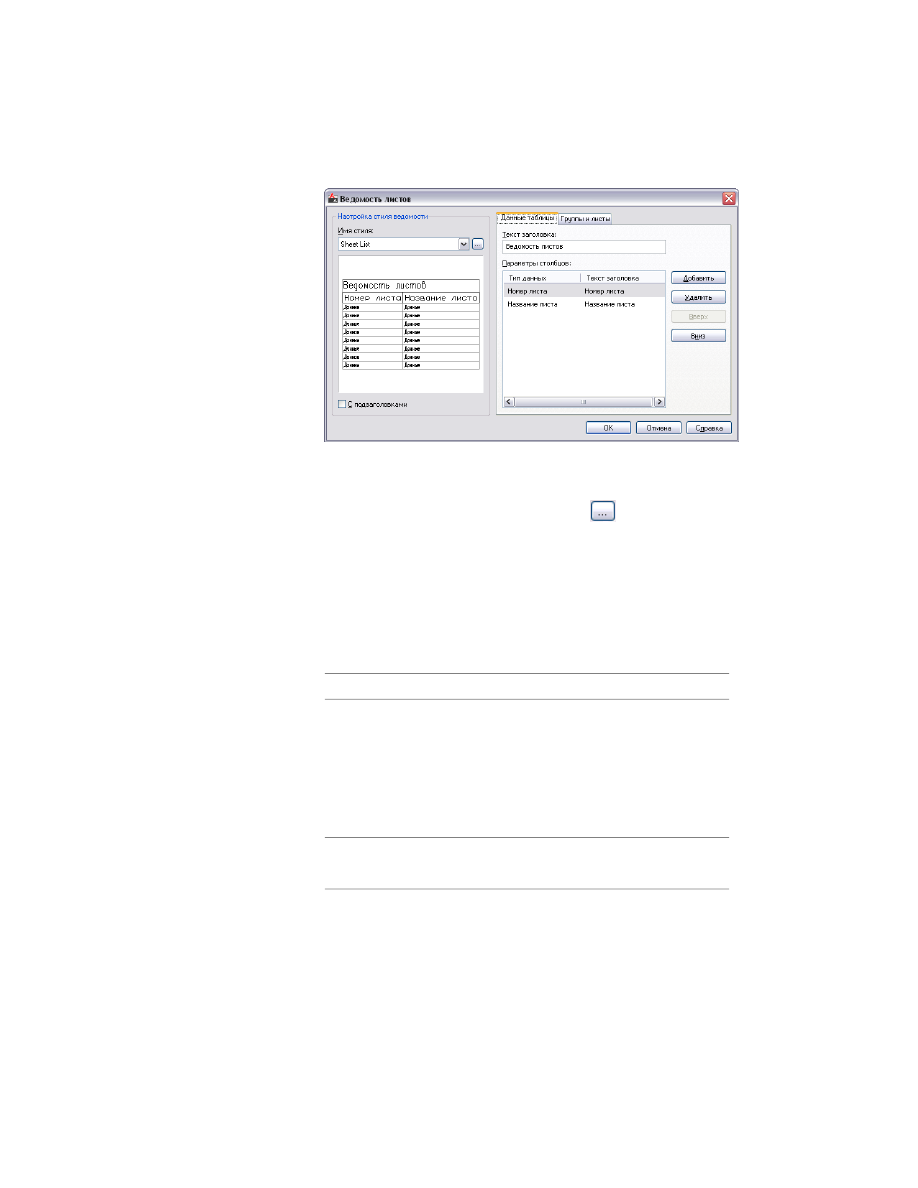

На вкладке "Данные таблицы" под именем стиля таблицы выберите
стиль таблицы для списка листов.

Для создания нового стиля таблицы нажмите

. Для получения

информации о создании стилей таблиц см. раздел "Работа со стилями
таблиц" справочной системы AutoCAD.

Введите заголовок подшивки в поле "Текст заголовка".

Среди "Параметров столбцов" задайте информацию, которая должна
быть включена в список листов.

Столбцы для номера и заголовка листа уже были определены ранее;
тем не менее, их можно удалить.

то...

Если требуется...

нажмите "Добавить". После этого нажмите на эле-
мент "Тип данных" и выберите данные, которые

добавить к списку
листов столбец,

требуется отображать в списке. Можно выбрать
такие данные, как тема, фамилия автора, ключевые
слова и т.д. Чтобы изменить текст заголовка элемен-
та, нажмите в поле текста заголовка и введите но-
вый текст.

выберите столбец в списке и нажмите "Удалить".

удалить столбец из
списка листов,

выберите столбец в списке и нажмите "Вверх" или
"Вниз". Верхний элемент списка будет помещен в

переставить стол-
бец в списке листов,

534 | Глава 6 Управление чертежами

то...

Если требуется...

крайний левый столбец списка листов. Следующий,
расположенный ниже элемент будет располагаться
рядом с левым столбцом, и так далее.

ПРИМЕЧАНИЕ

Можно просмотреть список

листов в окне предварительного просмотра,
расположенном слева.

Откройте вкладку "Группы и листы", выберите листы, которые требуется
включить в таблицу, или выберите группу, если требуется включить в
таблицу все листы этой группы.

Если выбрана группа, то любые листы, которые в дальнейшем будут
добавлены в нее, также будут включены в ведомость листов.

Нажмите "ОК".

ПРИМЕЧАНИЕ

Список листов формируется на основе листов,

содержащихся в подшивке. Если изменения вносятся в список листов
вручную после размещения его на листе, при обновлении списка
листов измененные значения будут заменены (см. раздел

Обновление

списка листов

на стр. 537).

Укажите точку вставки для списка листов на текущем листе.

Список листов помещается на листе.

Записи заголовка и номера листа представляют собой гиперссылки на
файлы, содержащие эти листы. Если щелкнуть на заголовке или номере
листа, удерживая клавишу CTRL, откроется связанный с ними файл
чертежа.

Вставка списка листов | 535

Ведомость листов на листе обложки

Изменение свойств списка листов

Данная процедура используется для изменения свойств списка листов.

ПРИМЕЧАНИЕ

Изменение свойств списка листов распространяется на изменение

стиля таблицы, количества и компоновки отображаемых столбцов и заголовка
списка листов. Если изменения вносятся в фактические листы, присутствующие в
списке (например, выполняется переименование, добавление или удаление листов),
обновите список листов, как описано в разделе

Обновление списка листов

на стр.

537.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Откройте лист, который содержит список листов.

Выберите список листов на чертеже, нажмите на нем правую кнопку
мыши и выберите "Редактировать параметры таблицы списка листов".

Измените свойства подшивки согласно процедуре, описанной в разделе

Вставка списка листов

на стр. 533.

536 | Глава 6 Управление чертежами

Обновление списка листов

Данная процедура используется для того, чтобы обновить список листов.

При внесении изменений в подшивку (добавлении, удалении или переименовании
листов) следует обновить список листов.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Откройте лист, который содержит список листов.

Выберите список листов на чертеже, щелкните правой кнопкой и
выберите "Обновить таблицу списка листов".

Обновление подшивки

Данная процедура используется для регенерации (обновления) подшивки.

Обновление подшивки состоит из следующих операций: открытие всех листов
подшивки, внесение в них всех сделанных изменений (например, измененных
внешних ссылок), сохранение их и закрытие. Обновление листов произвести
невозможно, если выполнено одно из следующих условий:

■

Связанный чертеж с листами уже открыт.

■

Для чертежа с листами или его папки установлен режим "Только для чтения".

■

Связанный чертеж с листами был удален.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите корневой узел подшивки, щелкните правой кнопкой и
выберите "Сохранить все листы".

Сохранение подшивки может занять несколько секунд. На индикаторе
выполнения будет отображаться время выполнения операции. После
завершения сохранения подшивки на экран выводится соответствующее
уведомление. Если при сохранении одного или нескольких листов

Обновление списка листов | 537

возникли неполадки, эти листы будут перечислены. Кроме того,
подробную информацию можно прочесть в файле протокола,
находящегося в корневом каталоге папки проекта.

Создание выборки листов

Данная процедура используется для создания выборки листов.

При регулярной работе с определенной группой листов из подшивки проекта можно
создать именованную выборку таких листов. Определение выборки листов
выполняется путем выбора ее имени в дереве "Вид подшивки" Диспетчера структуры
проекта.

Выборку листов можно использовать в качестве набора для пересылки по электронной
почте или публикации.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Чтобы выбрать листы, которые требуется включить в выборку листов,
нажмите левую кнопку мыши, удерживая нажатой клавиши SHIFT или
CTRL.

Когда выбор листов закончен, щелкните правой кнопкой и выберите
"Сохранить выборку листов".

Введите имя выборки листов и нажмите "ОК".

Активация выборки листов

Данная процедура используется для того, чтобы активировать выборку листов.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите корневой узел подшивки проекта, щелкните правой кнопкой
и выберите "Выборки листов".

Сделайте выбор в подменю "Выборки листов".

538 | Глава 6 Управление чертежами

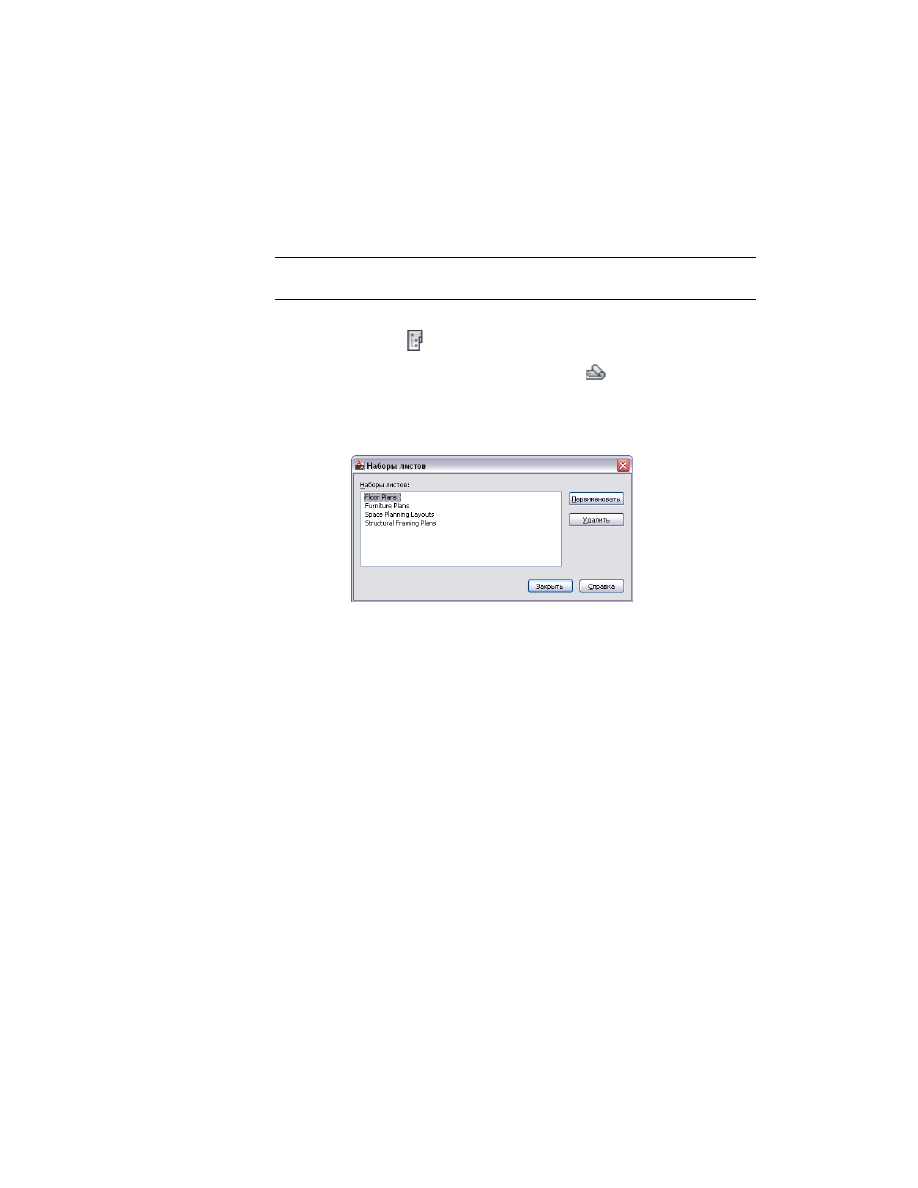

Удаление выборки листов

Данная процедура используется для удаления выборки листов.

ПРИМЕЧАНИЕ

При удалении выборки листов ни один из листов, принадлежащих

к этой выборке, не удаляется.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

Перейдите на вкладку "Листы" и нажмите

("Вид подшивки") в строке

заголовка.

Выберите корневой узел подшивки проекта, щелкните правой кнопкой
и выберите "Выборки листов"

➤

"Управление".

Отметьте выборку листов, которую требуется удалить, и нажмите
"Удалить".

Нажмите "ОК".

Пересылка листов и подшивок по электронной почте

Данная процедура используется для электронной пересылки листа, подгруппы листов
или подшивки проекта.

Пересылка выборки файлов по электронной почте подразумевает, что должен быть
подготовлен пакет файлов для пересылки. В пересылаемом пакете к файлам чертежей
добавляются все связанные с ними зависимые файлы, такие как внешние ссылки и
шрифты.

Для электронной пересылки можно выбрать разные компоненты подшивки проекта:

■

Вся подшивка проекта: при этом в комплект включаются все листы из подшивки
проекта.

Удаление выборки листов | 539

■

Подгруппа листов: при этом включаются все листы из указанной подгруппы
листов.

■

Лист: в этом случае включается определенный лист.

Дополнительная информация о пересылке документов по электронной почте
приведена в разделе "Формирование комплекта файлов" справочной системы
AutoCAD.

На панели быстрого доступа нажмите кнопку "Диспетчер структуры

проекта"

На вкладке "Листы" нажмите

("Вид подшивки") в строке заголовка.

Выберите компонент, который требуется переслать по электронной
почте.

то...

Если требуется...

выберите подшивку проекта.

переслать всю подшивку
проекта,

выберите нужную подгруппу.

переслать подгруппу ли-
стов,

выберите нужный лист.

переслать лист,

Щелкните правой кнопкой и выберите "Сформировать комплект".

Выводится диалоговое окно "Формирование комплекта файлов".

540 | Глава 6 Управление чертежами

AutoCAD Architecture 2011. Руководство пользователя (глава 6) - часть 7
