Можно ли зафиксировать положение конструкций и элементов, чтобы
избежать их случайного смещения?

Да. Если требуется заблокировать элемент или конструкцию в модели здания,
заблокируйте слой, на который вставлен элемент или конструкция.

Имеется ли простой способ копирования элемента сразу в несколько
конструкций?

Да. Выберите элемент в Диспетчере чертежей, щелкните правой кнопкой мыши и
выберите "Связать элемент с конструкциями". Подробные инструкции даны в разделе

Связь элемента с помощью ссылок с несколькими конструкциями

на стр. 440.

Имеется ли простой способ копирования конструкции сразу на
несколько уровней?

Да. Это можно сделать 2 способами, их описание дано в разделах

Копирование уровня

со связанными с ним конструкциями

на стр. 403 и

Копирование конструкций по

уровням

на стр. 430.

Как переместить конструкции с одного уровня на другой?

Для перемещения конструкции на другой уровень измените ее назначение на уровень.
Выберите конструкцию, щелкните правой кнопкой и выберите строку "Свойства" в
контекстном меню. После этого выберите другой уровень в матрице "Назначения".
Подробные инструкции даны в разделе

Изменение свойств конструкции

на стр. 444.

Будет ли подчистка стен выполняться для стен из других секций?

Да. Стены подчищаются через внешние ссылки, например, секции. Следует просто
убедиться, что базовые линии стен находятся на той же высотной отметке.

Будут ли AD-размеры проставляться для объектов из внешних ссылок?

Да. "AD-размеры" могут задавать размеры объектов из внешних ссылок, даже если
они являются вложенными. Более подробная информация дана в разделе

Отображение размеров в проекте

на стр. 582.

Будут ли марки спецификаций и наборы характеристик работать с
объектами из внешних ссылок?

Да. Марки спецификации и определения наборов характеристик могут предоставлять
аннотации объектов из внешних ссылок, даже если они являются вложенными. Более
подробную информацию см. в разделах

Нанесение марок в проекте

на стр. 564 и

Данные наборов свойств и спецификации в проектах

на стр. 565.

Вопросы, которые часто задают об "Управлении чертежами" | 605

Может ли Диспетчер структуры проекта работать сразу с несколькими
проектами?

Нет. В ходе сессии AutoCAD Architecture одновременно может быть открыт только
один проект. Файлы других проектов можно открывать с помощью обычной команды
"Открыть файл" в меню приложения. Однако при этом невозможно будет увидеть
на Палитре структуры проекта связанный с ними проект .

Приложение 1: "Шаблоны проектов"

Шаблон проекта - это проект AutoCAD Architecture, который используется в качестве
отправной точки при создании нового проекта. Структура файлов и папок
существующего проекта используется для нового проекта и копируется в указанную
папку. При создании нового проекта шаблон можно выбрать в Диспетчере проектов.

Будучи выбранным, проект-шаблон копируется в новое местоположение (выбранное
в окне Диспетчера проекта перед щелчком на значке "Создать проект"), а затем для
него автоматически выполняется изменение путей. Шаблон проекта обладает теми
же достоинствами, что и DWT файл для отдельных файлов чертежей. Шаблоны
проектов ускоряют настройку проекта и обеспечивают соответствие стандартам
предприятия.

Использование Commercial Template Project (Шаблон коммерческого проекта)
в качестве шаблона для нового проекта

На панели быстрого доступа нажмите кнопку "Диспетчер проектов"

В окне "Диспетчера проектов", перейдите к месту, где требуется создать

новый проект, и нажмите

Введите название проекта и номер, и затем нажмите "Создать проект
по шаблону".

Перейдите к следующему проекту:

C:\ProgramData\Autodesk\ACA

2011\rus\Template\Commercial Template Project (Imperial)\Commercial
Template Project (Imperial).apj

. Он содержит конструкции, основанные

на стандартах, действующих в США.

В качестве альтернативы можно выбрать версию с метрическими
размерами.

Нажмите "ОК" и подождите, пока не закончится переназначение пути
проекта.

606 | Глава 6 Управление чертежами

Уровни и секции

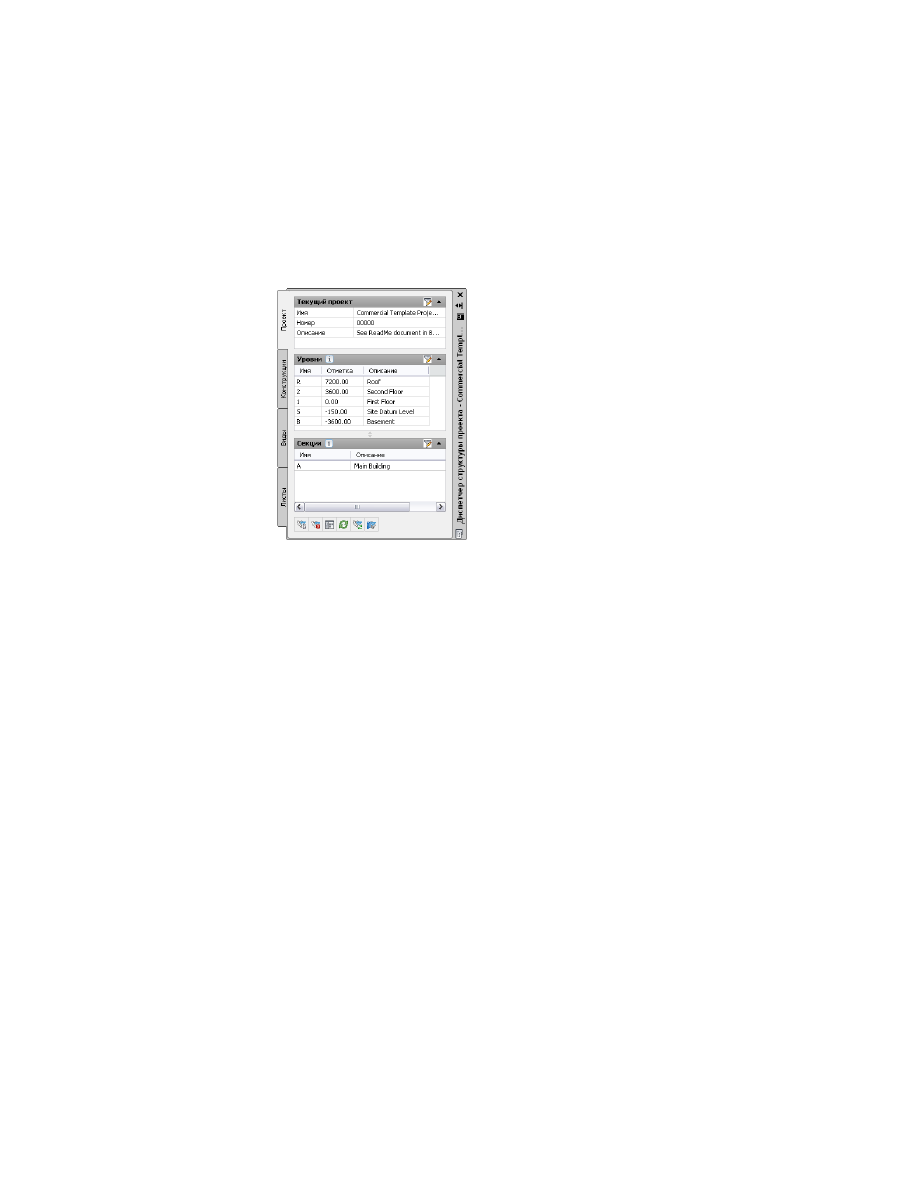

Шаблон коммерческого проекта содержит 5 базовых уровней, призванных помочь
пользователю на начальных этапах работы с программой. Для получения подробной
информации см. раздел

Создание нового уровня

на стр. 400.

Если для деления проекта в горизонтальном направлении используются секции,
сразу же задайте их.

Именование файлов проекта

Ниже приведены варианты возможного наименования файлов на основе
рекомендаций Государственного Стандарта США по CAD, применительно к
Диспетчеру структуры проекта. Чтобы приобрести копию этого стандарта NCS и
получить исчерпывающую информацию по этому вопросу, посетите Интернет-сайт:

http://www.nationalcadstandard.org/

Имена файлов модели NCS состоят из дисциплины и кода типа чертежа, за которым
следует порядковый номер (обычно соответствующий номеру этажа), хотя бывают
и исключения. (В частности, Фасады можно просто нумеровать в любом логическом
порядке).

Например:

■

A-FP01 = Архитектурный план пола первого этажа

■

A-EL01 = Архитектурные фасады (первая группа фасадов; могут быть и другие
группы с пронумерованными именами 02, 03 и т.д.).

Уровни и секции | 607

Дефис используют для отделения дисциплины от кода типа чертежа, но между
кодом и следующим за ним номером дефис не ставят.

Стандартом NCS рекомендуется использовать следующие кодовые обозначения для
файлов модели. Используйте следующие обозначения в именах файлов видов:

■

FP = Вид сверху

■

SP = Генплан

■

DP = План сноса

■

QP = План оборудования

■

XP = Существующий план

■

EL = Фасад

■

SC = Разрез

■

DT = Деталь

■

SH = Спецификации

■

3D = изометрия/3D

■

DG = Диаграммы

Технически "FP" можно использовать для обозначения плана любого типа, каждый
из которых просто нумеруется по порядку. Поэтому план первого этажа будет: A-FP01,
в то время как план потолка первого этажа может быть: A-FP02. Однако обозначение
A-FP02 для плана потолка на первом этаже сбивает с толку большинство людей и ,
кроме того, существует вероятность, что двузначных цифровых кодов не хватит для
обозначения. Поэтому большинство компаний применяет почти универсальный
метод обозначения:

■

CP = Отраженный план потолка

■

RP = План мебелировки

■

EP = Увеличенный план

Хотя обозначение составной модели "A-3D01" технически правильно, рекомендуется
следующее обозначение:

■

CM = Составная модель

608 | Глава 6 Управление чертежами

Поэтому файл должен иметь имя A-CM01. (Можно также использовать обозначение
A-CM00 для первой составной модели в группе. Безразлично с какого числа начинать
обозначение.).

В стандарте NCS не используется понятие "Конструкции". Поскольку их имена
указывают тип чертежа и назначение, они наиболее подходят для наименования
файлов Вида. Ниже показаны примеры имен Конструкций:

■

01 Стены

■

01 Оболочка и середина

■

01 Массив пола

■

01 Панель пола (не План)

■

Лестница (для основных маршей)

■

00 Лестница (для альтернативных маршей)

■

Крыша

■

01 Перекрытие

Листы в стандарте NCS хорошо определены. Стандарт рекомендует использовать
номер листа, в который также должен обычно входить код дисциплины. Этот номер
состоит из 2 частей: первая цифра - код типа чертежа, а остальные 2 - порядковый
номер обозначения.

■

1 = Планы (Горизонтальные виды)

■

2 = Фасады (Вертикальные виды)

■

3 = Разрезы (Виды в разрезе)

■

4 = Виды крупного масштаба (Планы, Разрезы и Фасады, которые не являются
Выносными элементами)

■

5 = Элементы

■

6 = Спецификации и Диаграммы

■

7 = Задается пользователем

■

8 = Задается пользователем

■

9= 3D представления (Изометрии, Перспективы и Фотографии)

Именование файлов проекта | 609

Примеры:

■

A-101 - (Архитектурный план пола первого этажа)

■

A-102 - (Архитектурный план пола второго этажа)

■

A-103 - (Архитектурный отраженный план потолка первого этажа)

■

A-201 - (Архитектурные фасады здания)

■

A-301 - (Архитектурные разрезы здания)

Конструкции, входящие в шаблон коммерческого проекта

Все конструкции, входящие в шаблон коммерческого проекта, предположительно
используются типовыми коммерческими проектными организациями. Пользователь
может произвольно изменять эти средства в зависимости от потребностей
конкретного проекта, а также добавлять или удалять файлы по мере необходимости.
Некоторые файлы могут содержать геометрические фигуры; это "метки-заместители",
которые члены группы проектировщиков должны стереть перед началом работы.
Следует просто стереть эту геометрическую фигуру и начертить вместо нее
геометрическую фигуру для данного проекта. Например, в файле элементов типового
санузла содержится прямоугольник; многие файлы включают блок из "Руководства
по жилой зоне".

Общие замечания для всех конструкций

Обычно существует как минимум одна конструкция для каждого уровня и/или секции
(если она используется). Однако часто конструкций может быть гораздо больше.
Требования конкретного проекта или нужды группы проектировщиков будут
определяющими факторами для установления точного количества конструкций и
их состава до начала проектирования. Некоторые проекты требуют множества
конструкций для каждого массива пола, в то время как в других для массива пола
может хватить только одной конструкции. Ниже приведено краткое описание каждой
конструкции, входящей в состав шаблона коммерческого проекта. По мере
необходимости можно произвольно добавлять или удалять их в зависимости от
требований конкретного проекта или нужд группы проектировщиков. Кроме того,
можно вносить изменения в шаблон коммерческого проекта и сохранять его в
качестве пользовательского проекта-шаблона для использования в последующих
проектах.

610 | Глава 6 Управление чертежами

Конструкция местности

Эта конструкция предназначена для использования в качестве простой модели
местности, зависящей от условий объекта в проекте. На конструкцию местности
имеются ссылки в файлах видов: Генплан, Составная модель, Разрез и Фасад.

Конструкция оболочки

Некоторые конструкции оболочек были уже введены в шаблоне коммерческого
проекта: по одной для каждого этажа здания Эти конструкции предназначены для
создания наружной оболочки здания. Различные конструкции оболочки ссылаются
на файлы видов: Планы этажа, Составная модель, Разрез и Фасад.

Конструкция середины

Эта конструкция предназначена для объектов, составляющих основу здания (таких
как стены, двери и пр.), кроме лестниц и, возможно, санузлов. Лестницы следует
создавать в отдельных конструкциях лестниц. Если планировка одинакова на всех
уровнях, здесь можно изображать санузлы и копировать их на каждом уровне. В
противном случае их можно создавать как файлы элементов, аналогично файлу
типовых элементов санузла (который входит в шаблон коммерческого проекта), а
затем перетаскивать в файл конструкции ствола здания.

Если отдельная основная конструкция не требуется, основную геометрию можно
построить в файле конструкции оболочки или в файле внутренней конструкции.
При выполнении этого действия удалите из проекта основную конструкцию.

Различные Конструкции ствола ссылаются на файлы видов: "Планы этажа", "Составная
модель" и "Разрез".

Конструкция перекрытия

Эта конструкция предназначена для объектов перекрытия и других объектов, которые
должны отображаться в разрезах и на моделях, но не должны быть показаны на
планах. Различные конструкции перекрытий ссылаются на файлы видов: "Составная
модель" и "Разрез".

Конструкции, входящие в шаблон коммерческого проекта | 611

Внутренняя конструкция

Эта конструкция предназначена для использования со всеми геометрическими
элементами, которые располагаются в пределах внешней оболочки здания. Сюда
входят все перегородки, двери и пр. внутренние элементы на каждом этаже. Кроме
того, в эту конструкцию можно включить объекты помещений, сетки потолков,
мебель и оборудование. При желании можно выделить эти прочие объекты в их
собственные конструкции помещения, сетки и мебели.

Различные внутренние конструкции ссылаются на файлы видов: "Планы этажа",
"Составная модель" и "Разрез".

Конструкция лестницы

Такая общая конструкция предназначена для изображения полного марша лестницы
от самого нижнего уровня до крыши (если применяется такая лестница). Можно
создавать отдельные конструкции для каждой лестничной клетки или единую
конструкцию лестницы, которая содержит все лестницы для всего проекта. Если
обратиться к свойствам конструкции на палитре структуры проекта, то можно
обнаружить, что установлены флажки для всех уровней. Это позволяет сделать
конструкцию общей. Чтобы использовать эту конструкцию в работе, изобразите
один пролет лестницы на самом нижнем уровне, добавьте перила и какие-либо
перекрытия, необходимые для лестничных площадок. Затем используйте инструмент
"Создание лестничной клетки" (на палитре "Проектирование - Группа палитр
инструментов проектирования"), чтобы скопировать лестницы, перила и перекрытия
(если они требуются) для верхних уровней. Для получения дополнительной
информации см. раздел

Генератор лестничных клеток

на стр. 2483.

Чтобы создать правильное представление многоэтажной лестницы в файлах вида,
при привязке лестницы в виде используйте конфигурацию экранного представления
"Medium Detail Intermediate Level" (Среднее качество промежуточного уровня) как
внешнюю ссылку (xref) переопределения экранного представления. Выбирайте
конфигурацию экранного представления "Среднее качество промежуточного уровня"
для промежуточных уровней и конфигурацию экранного представления "Среднее
качество верхнего уровня" для ссылки на верхний уровень лестницы. Для получения
дополнительной информации см. раздел

Отображение объектов во внешних ссылках

на стр. 561

На Конструкцию лестницы имеются ссылки в файлах видов: Планы этажа, Составная
модель и Разрез.

612 | Глава 6 Управление чертежами

Конструкция крыши

Эта конструкция предназначена для изображения крыши здания. Для каждого
отдельного участка крыши (нижние участки крыши, флигели, пилоны и пр.) можно
создавать отдельную конструкцию крыши или же в этом файле можно создать все
крыши на соответствующей высоте Z относительно высоты уровня крыши. Сюда
можно вводить парапеты и другие особенности крыши или же при необходимости
можно вводить их в другие конструкции.

На конструкцию крыши имеются ссылки в файлах видов: "План крыши", "Составная
модель", "Фасад" и "Разрез".

Конструкция Сетка колонн

Эта конструкция предназначена для изображения структурных сеток колонн и их
колонн. В этот файл входят сетки колонн, номера позиций сетки колонн и размеры.
Этот файл помещен в папку "Несущие элементы".

На различные конструкции сетки колонн имеются ссылки в файлах планов этажей,
составной модели и разреза.

Файл элементов, включенный в шаблон коммерческого
проекта

Элементы предназначены для типовых условий в проекте, они также полезны для
различных ресурсов проекта, поведением внешних ссылок (xref) которых требуется
управлять вручную (т.е. они не появляются автоматически на видах или листах).

Типовой элемент Санузел

Этот элемент предназначен для создания разметки санузлов, которые неоднократно
встречаются в проекте. Вместо того, чтобы прорисовывать одну и ту же планировку
несколько раз или копировать и вставлять ее для обновления изображения после
внесенных изменений, используйте элемент для централизованного редактирования
одного исходного файла.

Этот файл элементов содержит обычный объект-прямоугольник на слое, не
предназначенном для печати, информируя пользователя о присутствии этого объекта
в предварительно настроенных файлах. Откройте этот элемент, удалите
прямоугольник и замените его на фактические геометрические объекты санузла в

Файл элементов, включенный в шаблон коммерческого проекта | 613

начале работы с новым проектом. Типовой элемент санузла вставляется с помощью
ссылок в различные основные конструкции.

Виды, входящие в проект-шаблон

Совокупность начальных видов имеется в составе этого шаблона проекта.

Задний фон консультанта

Эта папка содержит виды сверху, которые были сохранены при действующей
конфигурации экранного представления "Экранированная". Это папка предназначена
для консультантов, использующих системы AutoCAD Architecture или AutoCAD
MEP; здесь они просто сохраняют файлы или пересылают сюда файлы. Для
консультантов, использующих AutoCAD, задайте конфигурацию экранного
представления "Только план", а затем выполните команду AutoCAD "Сохранить как"
в меню приложения, чтобы сохранить версию файла, отличную от версии AutoCAD
Architecture. Для получения дополнительной информации см. раздел

Экспорт чертежа

в AutoCAD

на стр. 238.

Виды с подробностями

Это единственный вид в этой папке, который просто выводит разметочную сетку,
разделенную на модули сетки деталей. Изображает детали в этом файле на сетке
деталей. Создает новый вид для деталей с другим масштабом.

Увеличенные виды

Эта папка предназначена для видов "Внутренние фасады" и "Увеличенный план".
Для создания таких видов используйте инструменты выносных элементов на вкладке
"Выносные элементы" палитры инструментов, . Более подробную информацию см.
в разделе

"Инструменты выносных элементов в AutoCAD Architecture"

на стр. 3970.

Виды сверху

Сюда включены планы этажа. В эти файлы введены основные заголовки и маркеры
фасадов и разрезов. Их можно использовать, вносить в них изменения, а также
стирать и повторно добавлять их при необходимости.

614 | Глава 6 Управление чертежами

Виды 3D модели

Виды составной модели собирают вместе все конструкции для их отображения и/или
координации. Здесь представлены два таких вида, один - для всей модели, а второй
- только для конструкций каркаса.

Виды отраженного плана потолка

Сюда включены виды отраженного плана потолка. В эти файлы введены основные
заголовки и маркеры фасадов и разрезов.

Виды спецификаций

Составная модель включена в шаблон коммерческого проекта и используется при
формировании спецификаций. На этот файл вида напрямую ссылаются
объекты-спецификации файла листов спецификаций, включенного в проект (Лист
A601-Спецификации). Перезагрузите внешние ссылки, а затем периодически
обновляйте таблицу спецификаций по мере работы над проектом, чтобы выводить
туда самые последние данные. Для получения дополнительной информации см.
раздел

Обновление спецификации вручную

на стр. 4038.

Виды "Фасады" и "Разрезы"

Эти файлы создаются с помощью инструментов выносных элементов. Они включают
2D объекты разреза/фасада общего здания. Включены четыре фасада и 2 разреза. По
мере добавления пользователем геометрических элементов в конструкцию он при
необходимости может перемещать и изменять размеры линий для разрезов и фасадов,
чтобы представить общую конструкцию, а затем обновить разрезы и фасады.
Конструкции, представленные в этом документе, уже введены в набор объектов для
разрезов и фасадов. Если добавляются новые файлы, то необходимо восстановить
разрез или фасад. Для получения дополнительной информации см. разделы

Обновление 2D или 3D разрезов

на стр. 3553 и

Обновление 2D или 3D фасада

на стр.

3624.

Листы, входящие в проект-шаблон

В данный проект-шаблон введено несколько базовых листов. Некоторые из листов
уже имеют видовые экраны, например, виды сверху. Другие листы пустые, они
подготовлены к размещению видов. Перетащите файл вида или именованный вид

Листы, входящие в проект-шаблон | 615

пространства модели в файле вида из Диспетчера структуры проекта на лист. Для
получения дополнительной информации см. разделы

Размещение вида пространства

модели на листе

на стр. 500 и

Создание вида листа

на стр. 528.

Листы организованы в подшивки или подгруппы листов. Список листов содержит
следующее:

G-100, Титульный лист

Общие сведения

A-100, Генплан

Архитектурный вид: общие сведения

A-101, виды сверху A-102, виды сверху A-
103, виды сверху A-104, виды сверху

Архитектурный вид: планы

A-201, фасады здания A-202, фасады здания

Архитектурный вид: фасады

A-301, разрезы здания

Архитектурный вид: разрезы

A-401, крупные планы A-402, внутренние
фасады

Архитектурный вид: Виды в крупном мас-
штабе

A-501, детали

Архитектурный вид: детали

A-601, спецификации

Архитектурный вид: спецификации и диа-
граммы

A-901, 3D диаграммы

Архитектурный вид: 3D представления

Стандарты проекта

Стандарты проекта представляют собой инструмент, который позволяет
синхронизировать в файлах проекта стили объектов и параметры отображения с
одним или несколькими файлами чертежей стандарта. Шаблон проекта настроен
так, чтобы синхронизация его со стандартами осуществлялась только когда
пользователь вручную запускает синхронизацию. Для получения дополнительной
информации см. раздел

Настройка синхронизации AD-стандартов

на стр. 659.

В папку Project’s Standards\Content помещен файл с именем "Project Styles.dwg". В
этот файл помещены некоторые образцы стилей. Инструменты палитры инструментов
проекта обращаются к стилям из этого файла. Проект настроен на синхронизацию
всех типов стилей с этим чертежом, кроме стилей ключа слоя. По умолчанию файл
"AECLayerStd.dwg" задан вторым чертежом стандартов для синхронизации стилей
ключа слоя.

616 | Глава 6 Управление чертежами

AutoCAD Architecture 2011. Руководство пользователя (глава 6) - часть 10
