116

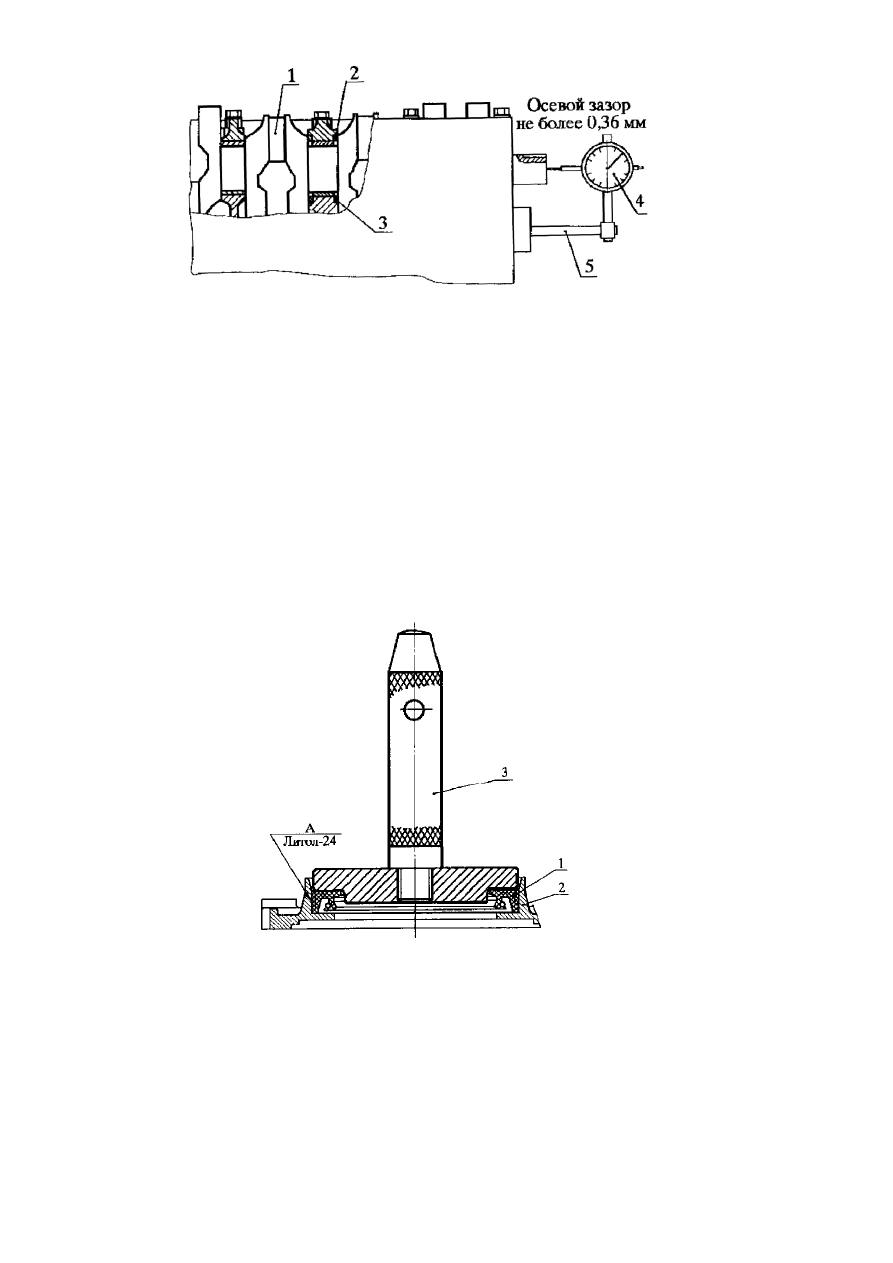

Рис.85. Проверка осевого зазора коленчатого вала:

1 – коленчатый вал; 2 – полушайба упорного подшипника коленчатого вала нижняя;  3 – полу-
шайба упорного подшипника коленчатого вала верхняя; 4 – индикатор; 5 - штатив

Взять сальникодержатель с сальником заднего конца коленчатого вала, про-

верить пригодность сальника к дальнейшей работе. Если сальник имеет изношен-
ную рабочую кромку или слабо охватывает фланец коленчатого вала  - заменить
его новым.

Запрессовку сальника в сальникодержатель рекомендуется производить при

помощи оправки (рис.86). Сальник (резиновая манжета с пружиной) должен быть
установлен  пыльником  наружу  двигателя,  рабочей  кромкой,  охватываемой  пру-
жиной,  внутрь.  Перед  запрессовкой  на наружную  поверхность  сальника  нанести
смазку «Литол-24», для облегчения запрессовки.



Рис.86. Запресовка сальника в сальникодержатель:

1 - сальник; 2 - сальникодержатель; 3 - оправка

Заполнить на 2/3 полости между рабочей кромкой и пыльником резиновой

манжеты смазкой «ЦИАТИМ-221», установить и закрепить сальникодержатель с
прокладкой к блоку цилиндров (рис.87).

Установить  маховик  на  задний  конец  коленчатого  вала,  совместив  отвер-

стие в маховике под штифт с установочным штифтом, запрессованным во фланец
коленчатого вала (рис.88).





117

Установить шайбу болтов маховика, наживить и затянуть болты моментом

70,6... 78,4 Н·м (7, 2...8, 0 кгс·м).

Запрессовать втулку распорную и подшипник в гнездо маховика. Подшип-

ник  запрессовывать,  прикладывая  усилие  к  наружному  кольцу.  Запрессовка  за
внутреннее кольцо приведет к повреждению подшипника.

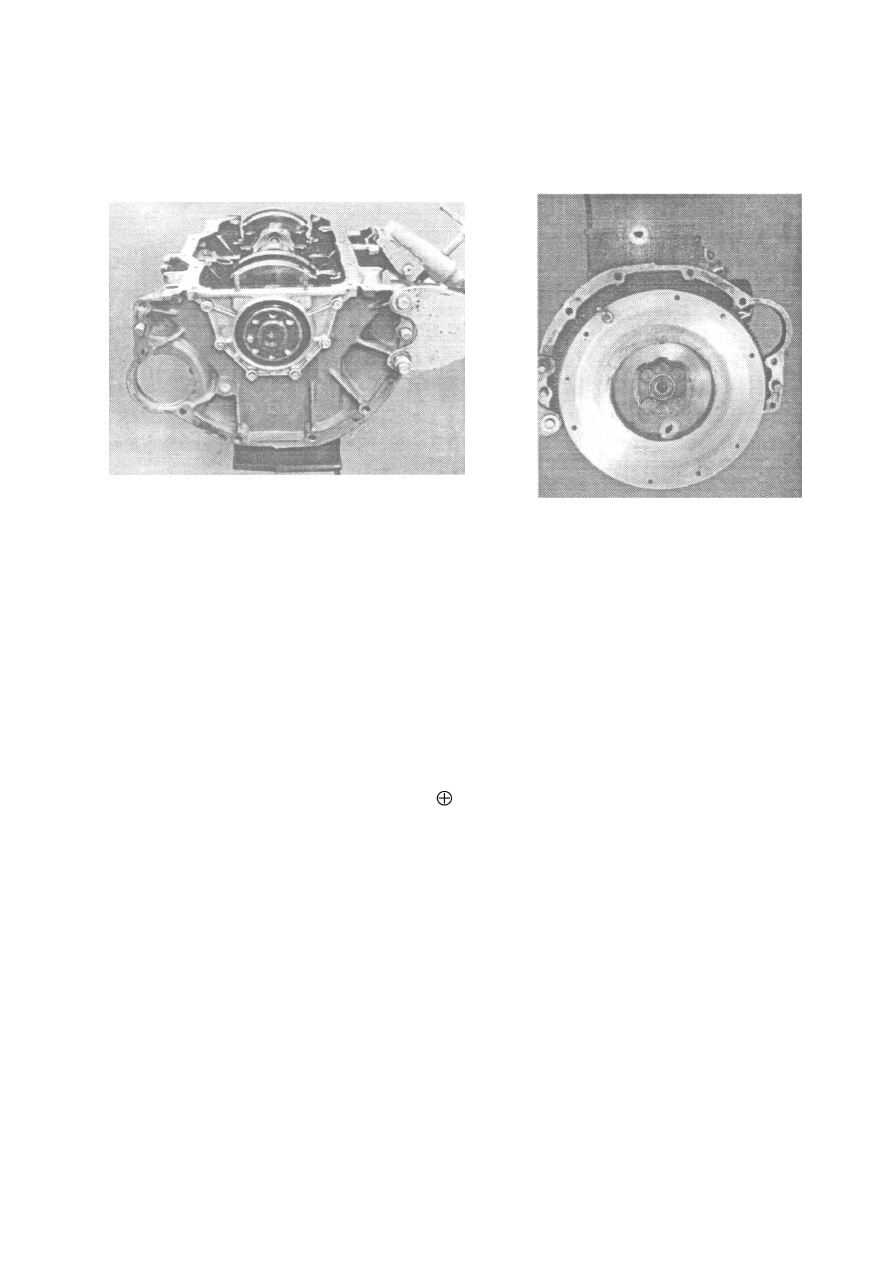

Рис.87. Установка сальникодержателя

коленчатого вала



Рис.88. Установка маховика

Подсборка шатунно-поршневой группы

Подобрать поршни к цилиндрам
Поршни  по  наружному  диаметру  юбки  и  цилиндры  по  внутреннему  диа-

метру  сортируются  на  пять  размерных  групп.  Поршни  маркируются  буквами  на
днище  (рис.89).  Буква  обозначения  размерной  группы  диаметра  цилиндра  нано-
сится краской на заглушках на левой стороне блока цилиндров.

Могут устанавливаться поршни номинального диаметра 95,5 мм и первого

ремонтного размера 96,0 мм (имеют маркировку «АР»).

Поршни могут сортироваться на 2 группы по массе. Группа более тяжёлых

поршней имеет маркировку знаком « » на днище. В двигатель должны устанав-
ливаться поршни одной группы по массе.

Поршни к цилиндрам должны быть подобраны группа в группу, в соответ-

ствии с табл.11.








118

Таблица 11

Размерные группы поршней и цилиндров блока

Ремонтное

увеличение

Обозначение

группы

Диаметр, мм

Поршня (юбка)

Цилиндра

–

 А

B
C

D

E

95,488 - 95,500
95,500 - 95,512
95,512 - 95,524
95,524 - 95,536
95,536 - 95,548

95,536 - 95,548
95,548 - 95,560
95,560 - 95,572
95,572 - 95,584
95,584 - 95,596

0,5

 А

*



B
C

D

E

95,988 - 96,000
96,000 - 96,012
96,012 - 96,024
96,024 - 96,036
96,036 - 96,048

96,036 - 96,048
96,048 - 96,060
96,060 - 96,072
96,072 - 96,084
96,084 - 96,096

Допускается подбор поршней к цилиндрам, в том числе к работавшим ци-

линдрам без их обработки, из соседних групп  при прохождении поршнем ниже-
приведенной проверки.

Рекомендуется проверить пригодность поршня для работы в цилиндре, как

указано далее:

1)  Поршень  в  перевернутом  положении  под  действием  собственной  массы

или под действием лёгких толчков пальцев руки должен медленно опускаться по
цилиндру.

2) Замерить усилие протягивания динамометром ленты-щупа толщиной 0,05

мм и шириной 10 мм, опущенного на глубину 35 мм между стенкой цилиндра и
вставленным  в  него  в  перевернутом  положении  поршнем.  Нижний  край  юбки
поршня должен быть углублен на 10 мм относительно верхнего торца блока.

Ленту  –  щуп  размещать  в  плоскости,  перпендикулярной  оси  поршневого

пальца, т.е. по наибольшему диаметру поршня. Усилие при протягивании ленты-
щупа должно быть 29…39 Н (3…4 кгс) для новых цилиндров и поршней.

Замеры цилиндров, поршней и протяжку поршней производить при темпе-

ратуре деталей плюс 20   3  С.

Подобрать пальцы к поршням и шатунам и собрать поршни с шатунами

и пальцами

Поршни  по  диаметру  отверстия  под  палец  сортируются  на  2  размерные

группы и маркируются римской цифрой на днище.

Шатуны по диаметру отверстия втулки под палец сортируются на 4 размер-

ные группы и маркируются краской на стержне в зоне поршневой головки.

Поршневые пальцы по наружному диаметру могут сортироваться на 5 раз-

мерных групп, которые маркируются краской или латинскими буквами на торце,
и на 2 размерные группы, которые маркируются римской цифрой на торце.



  На  ранних  двигателях  группы  обозначались  буквами  русского  алфавита  –  «А»,  «Б»,

«В», «Г», «Д» соответственно





119

Поршневые пальцы с разбивкой на 5 размерных групп должны быть подо-

браны к поршням и шатунам в соответствии с табл.12. Поршневые пальцы с раз-
бивкой на 2 размерные группы – в соответствии с табл.13.
Таблица 12



         Соответствие пальцев с разбивкой

на 5 размерных групп поршням и шатунам

Диаметр, мм

Маркировка

Отверстия

Пальца

Пальца

Шатуна

Поршня



В бобышке

поршня

Во втулке

шатуна

краской  буквой

22,000-22,005

22,0045-22,0070

21,9975-22,0000

белый

W

белый

I

21,9950-21,9975

зеленый

G

22,0020-22,0045

21,9950-21,9975

зеленый

G

зеленый

21,9925-21,9950

желтый

Y

21,995-22,000

21,9995-22,0020

21,9925-21,9950

желтый

Y

желтый

II

21,9900-21,9925

красный

R

21,9970-21,9995

21,9900-21,9925

красный

R

красный

21,9875-21,9900

синий

B

Таблица 13

                                Соответствие пальцев с разбивкой

 на 2 размерные группы поршням и шатунам

Диаметр, мм

Маркировка

Пальца

Отверстия

Шатуна

П

ор

ш

ня

и

паль

ца



В бобышке

поршня

Во втулке

шатуна

21,990–21,995

22,000-22,005

22,0045–22,0070

белый

I

22,0020–22,0045

зеленый

21,985–21,990

21,995-22,000

21,9995–22,0020

желтый

II

21,9970–21,9995

красный

Шатуны в сборе с крышкой по массе сортируются на четыре группы и мар-

кируются краской на крышке шатуна. Цвет маркировки:

– белый – соответствует массе шатуна 900…905 г;
– зелёный – 895…900 г;
– жёлтый – 890…895 г;
– голубой – 885…890 г.
