96





Технические требования:
Материал: алюминиевый сплав толщиной 10 мм.
*Размер для справок
Неуказанные пред. откл. h14, H14, ±IT14/2
Максимальный диаметр фрезы для обработки контура кулачка 8 мм

Рис.66. Шаблон кулачка со стрелкой





97

Привод распределительных валов с втулочными цепями:



Привод распределительных валов с зубчатыми цепями:

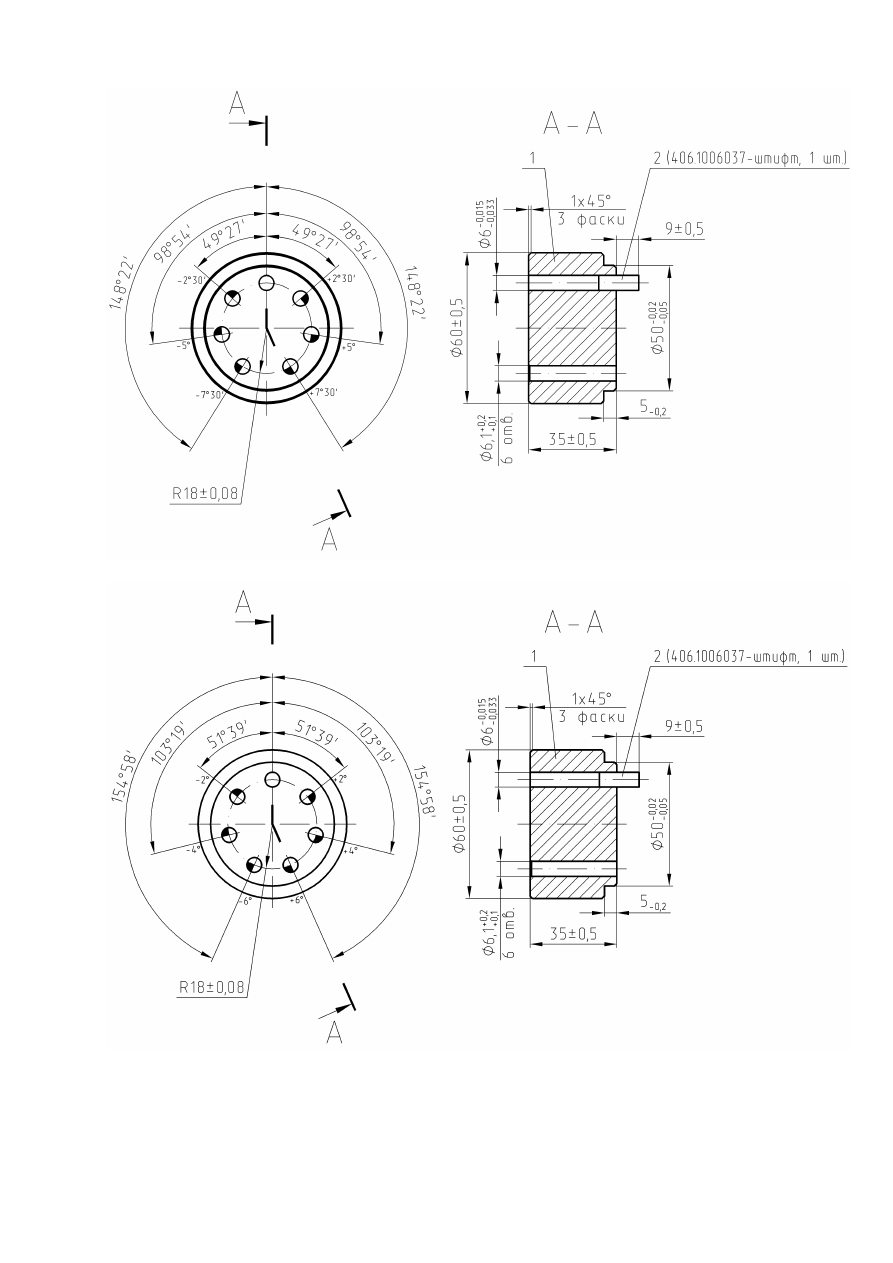

Рис.67. Кондуктор для сверления дополнительных отверстий под штифт в звез-

дочках распределительных валов











98

При этом кулачки распределительных валов 1-го цилиндра и метки на звез-

дочках распределительных валов должны располагаться согласно схемы (рис.68).

Привод распределительных валов с втулочными цепями:



Привод распределительных валов с зубчатыми цепями:



Рис.68. Схема положения распределительных валов при положении поршня пер-

вого цилиндра в ВМТ такта сжатия для зубчатой цепи:

1 - метка на звездочке выпускного распределительного вала; 2 - верхняя плоскость головки ци-
линдров; 3 - метки на звездочке впускного распределительного вала

В случае если вершины кулачков и метки расположены внутрь, то необхо-

димо повернуть коленчатый вал еще на один оборот.

Точную  установку  поршня  1-го цилиндра  в  ВМТ  можно провести  с  помо-

щью индикатора часового типа, который устанавливается и закрепляется в свеч-
ном отверстии 1-го цилиндра.

2. Установить транспортир 3 (рис.69) за первым кулачком распределитель-

ного  вала  впускных  клапанов  -  вид  «А».  Прижимая  транспортир  3  к  верхней
плоскости  головки  цилиндров  5,  приложить  и  плотно  прижать  шаблон  2  к  по-
верхности  первого  кулачка.  При  этом  стрелка  шаблона  должна  показывать  на
транспортире угол:

- 20°30 ±2°40  для привода распределительных валов с втулочными цепями;
- 20°±2°40  для привода распределительных валов с зубчатыми цепями.
При измерении ведущая ветвь цепи (в районе верхнего и среднего успокои-

телей) должна быть натянута. Для этого ключом повернуть впускной распредели-
тельный вал за четырехгранник на его теле против часовой стрелки и удерживать
в этом состоянии, не допуская поворота коленчатого вала.





99

Аналогично  провести  проверку  углового  положения  первого  кулачка  рас-

пределительного  вала  выпускных  клапанов  -  вид  «Б».  Стрелка  шаблона  должна
показывать на транспортире угол:

- 19°30 ±2°40  для привода распределительных валов с втулочными цепями;
- 19°±2°40  для привода распределительных валов с зубчатыми цепями.

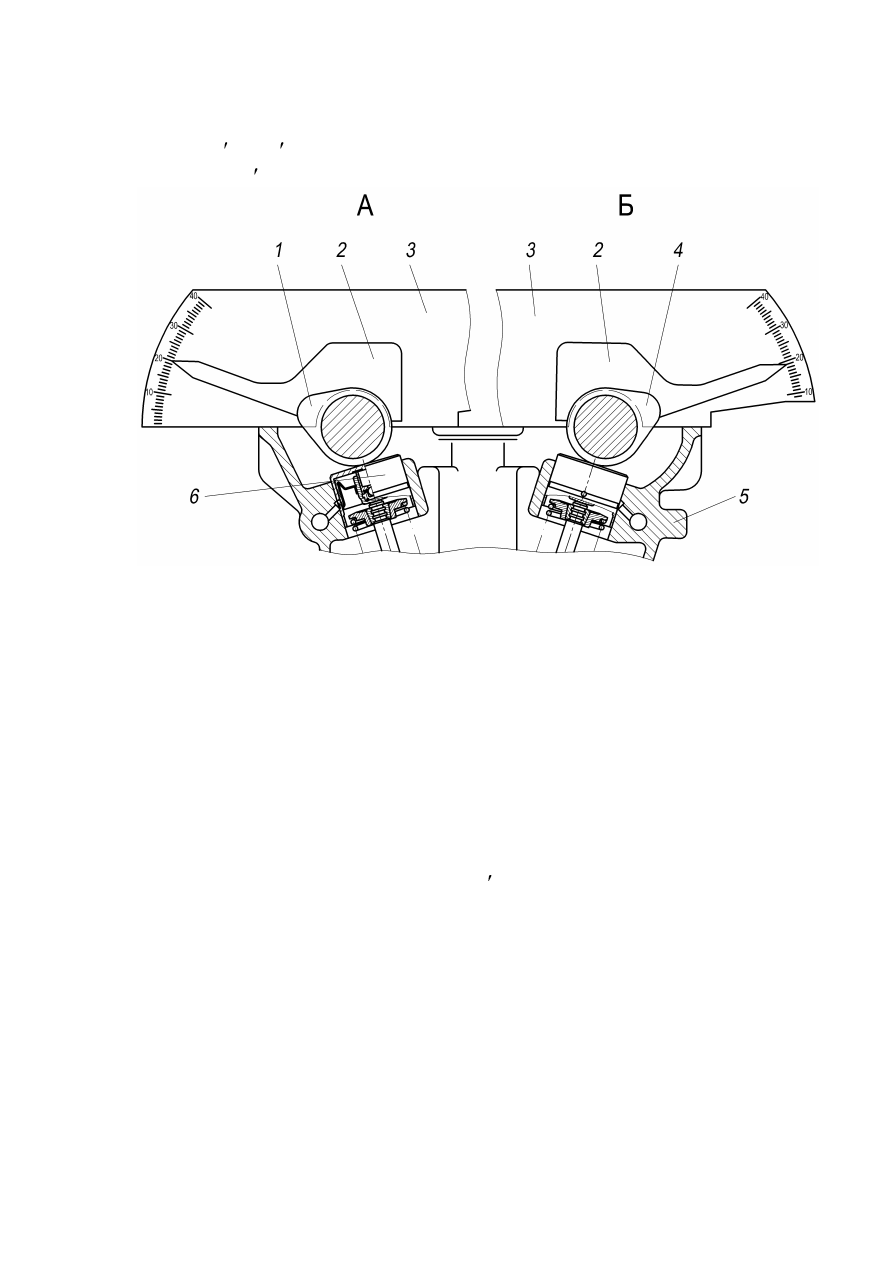

Рис.69. Проверка углового положения распределительных валов:

А  -  проверка  углового  положения  распределительного  вала  впускных  клапанов;  Б  -  проверка
углового положения распределительного вала выпускных клапанов; 1 - кулачок впускного кла-
пана первого цилиндра; 2 - шаблон кулачка со стрелкой; 3 - транспортир; 4 - кулачок выпускно-
го клапана первого цилиндра; 5 - головка цилиндров; 6 - гидротолкатель

При измерении ведущая ветвь цепи (в районе среднего успокоителя) долж-

на  быть  натянута.  Для  этого  ключом  повернуть  выпускной  распределительный
вал за четырехгранник на его теле против часовой стрелки и удерживать в этом
состоянии, не допуская поворота коленчатого вала.

При этих значениях углового положения первых кулачков распределитель-

ных валов достигаются наилучшие технико-экономические показатели двигателя.

В  случае,  если  отклонения  углового  положения  кулачков  распределитель-

ных валов превышают допустимые ±2°40 , требуется корректировка фаз газорас-
пределения.

Для корректировки установки фаз выполнить следующие работы:
1. Снять переднюю крышку головки цилиндров.
2. Снять верхний гидронатяжитель (в головке цилиндров), отвернув болты

крепления  крышки  гидронатяжителя,  снять  крышку  с  шумоизоляционной  шай-
бой.

3. Снять верхний и средний успокоители цепи, отвернув болты их крепле-

ния.

4. Снять звездочки распределительных валов, отвернув болты их крепления,

удерживая при этом валы ключом за квадрат на теле валов. Цепь, снятую со звез-
дочек  распределительных  валов,  удержать  от  соскакивания  со  звездочки  проме-
жуточного вала.
