Клапан  разрежения  –  служит  для  регулирования  разрежения  в  картере  и

скорости движения картерных газов в лабиринте маслоотделителя в зависимости
от режима работы двигателя. Клапан разрежения находится в крышке клапанов.









клапан закрыт

клапан открыт

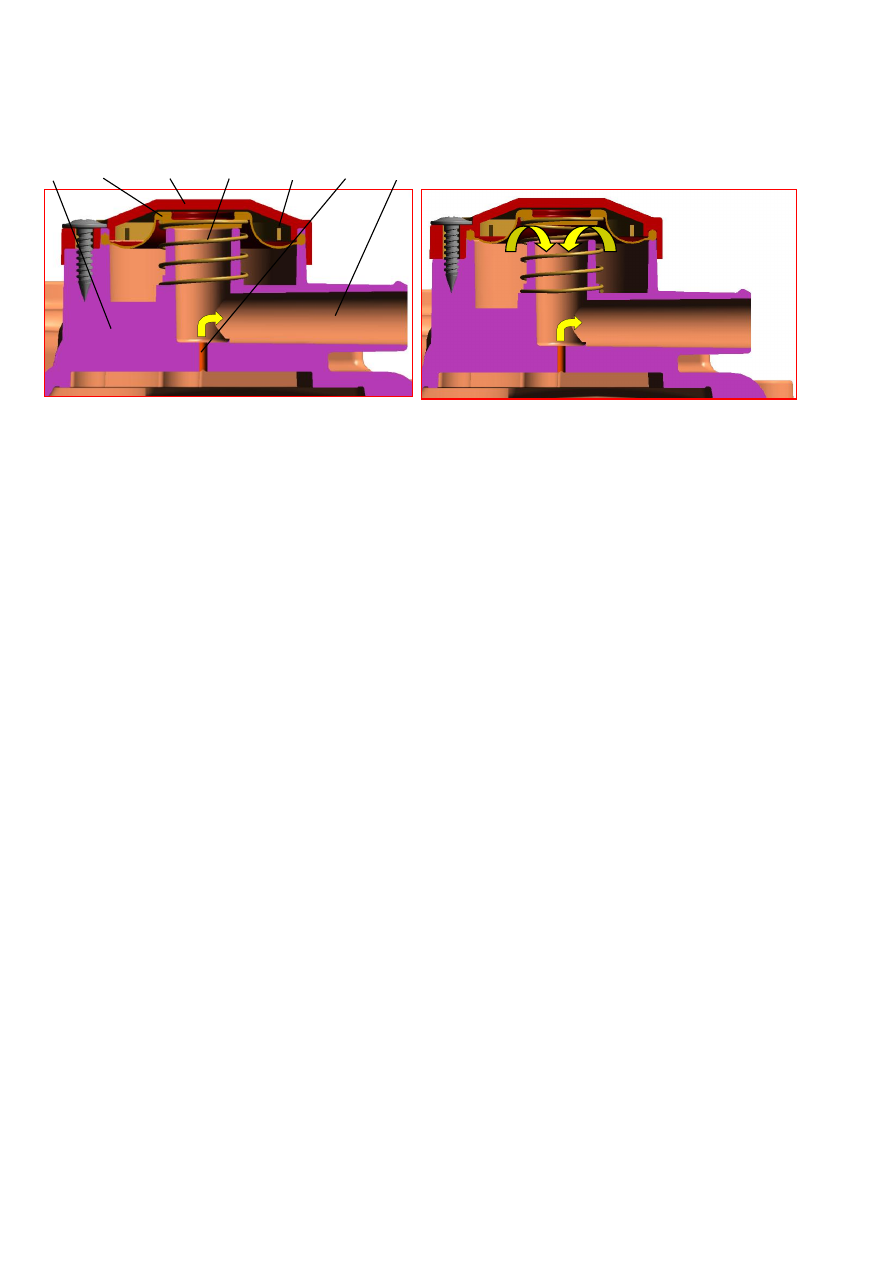

Рис.42. Клапан разрежения:

1 - крышка клапанов; 2 - патрубок отвода картерных газов в ресивер; 3 - отверстия сообщения с
атмосферой; 4 - крышка клапана разрежения; 5 - диафрагма; 6 - пружина; 7 – калиброванное от-
верстие

Клапан  состоит  из диафрагмы 5  (рис.42), пружины 6 и крышки 4.  На диа-

фрагму клапана сверху через отверстия 3 крышки действует атмосферное давле-
ние, а  снизу  –  усилие  пружины и  разрежение,  возникающее  в  ресивере системы
впуска.

В зависимости от разрежения в ресивере диафрагма и пружина взаимодей-

ствуют друг на друга, и тем самым увеличивается или уменьшается проходное се-
чение, связывающее маслоотделитель в крышке клапанов с системой впуска.

1        5         4          6           3        7        2





57

КОМПЛЕКСНАЯ МИКРОПРОЦЕССОРНАЯ СИСТЕМА УПРАВЛЕНИЯ

Микропроцессорная система управления двигателем служит для:



обеспечения  оптимальной  работы  двигателя  на  всех  режимах  с  учетом

топливной экономичности, токсичности отработавших газов, пусковых и ездовых
качеств автомобиля;



автоматизированного  контроля  технического  состояния  двигателя  и  эле-

ментов системы управления, ответственных за выполнение норм по токсичности,
а также проведения внешней диагностики в соответствии с требованиями  EOBD
(European On-board Diagnostics – европейская бортовая диагностика).

Принципиальная схема системы управления показана на рис.43.

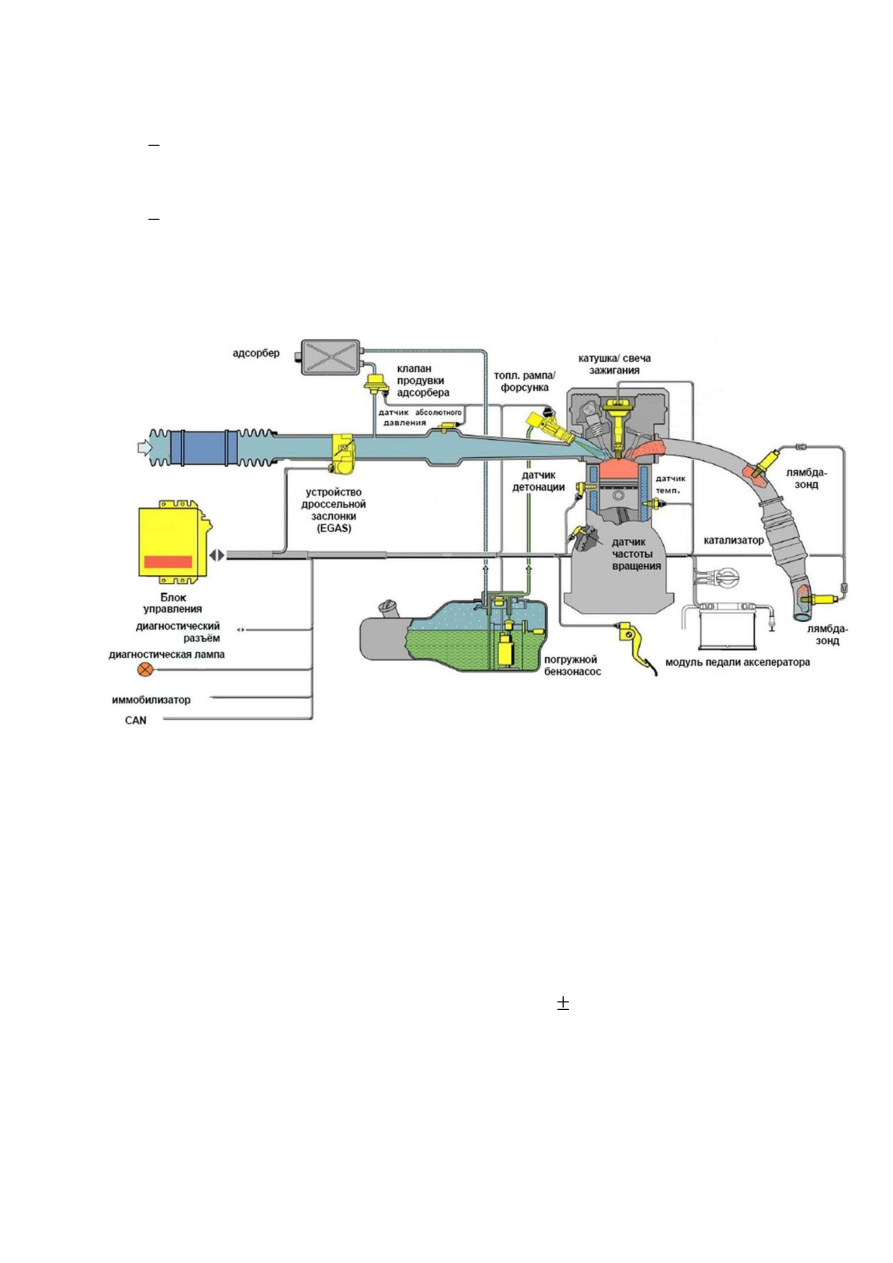

Рис.43. Принципиальная схема системы управления

Подача  топлива  осуществляется  посредством  распределенного  впрыска

топлива во впускные каналы головки цилиндров в зону впускных клапанов элек-
тромагнитными форсунками, работающими по сигналу микропроцессорного бло-
ка управления. Блок управления в зависимости от режима работы двигателя изме-
няет длительность открытия топливных форсунок.

С целью снижения топливных испарений ветка слива топлива из топливной

рампы двигателя в топливный бак отсутствует. Поддержание постоянного давле-
ния топлива в магистрали для обеспечения гарантированной топливоподачи фор-
сунками  на  всех  режимах  работы  двигателя  обеспечивается  регулятором  давле-
ния, который поддерживает давление топлива 380 10 кПа.

Регулятор давления топлива вместе с датчиком уровня топлива входят в со-

став модуля погружного бензонасоса, размещенного в топливном баке.

В  связи  с  отсутствием  датчика  фазы,  определение  такта  сжатия  в  первом

цилиндре  происходит  блоком  управления  по  специальному  заложенному  в  него
алгоритму.





58

Датчики и исполнительные устройства системы управления,

размещенные на двигателе

1.  Дроссельный модуль с электроприводом дроссельной заслонки и датчи-

ком углового положения дроссельной заслонки  DV-E-5 0 280 750 151 ф.«Bosch»
(40904.1148090 ).

Дроссельный  модуль  размещён  на  ресивере  двигателя.  Предназначен  для

регулирования положения дроссельной заслонки электронным способом от блока
управления.

Относится к неремонтируемым изделиям.

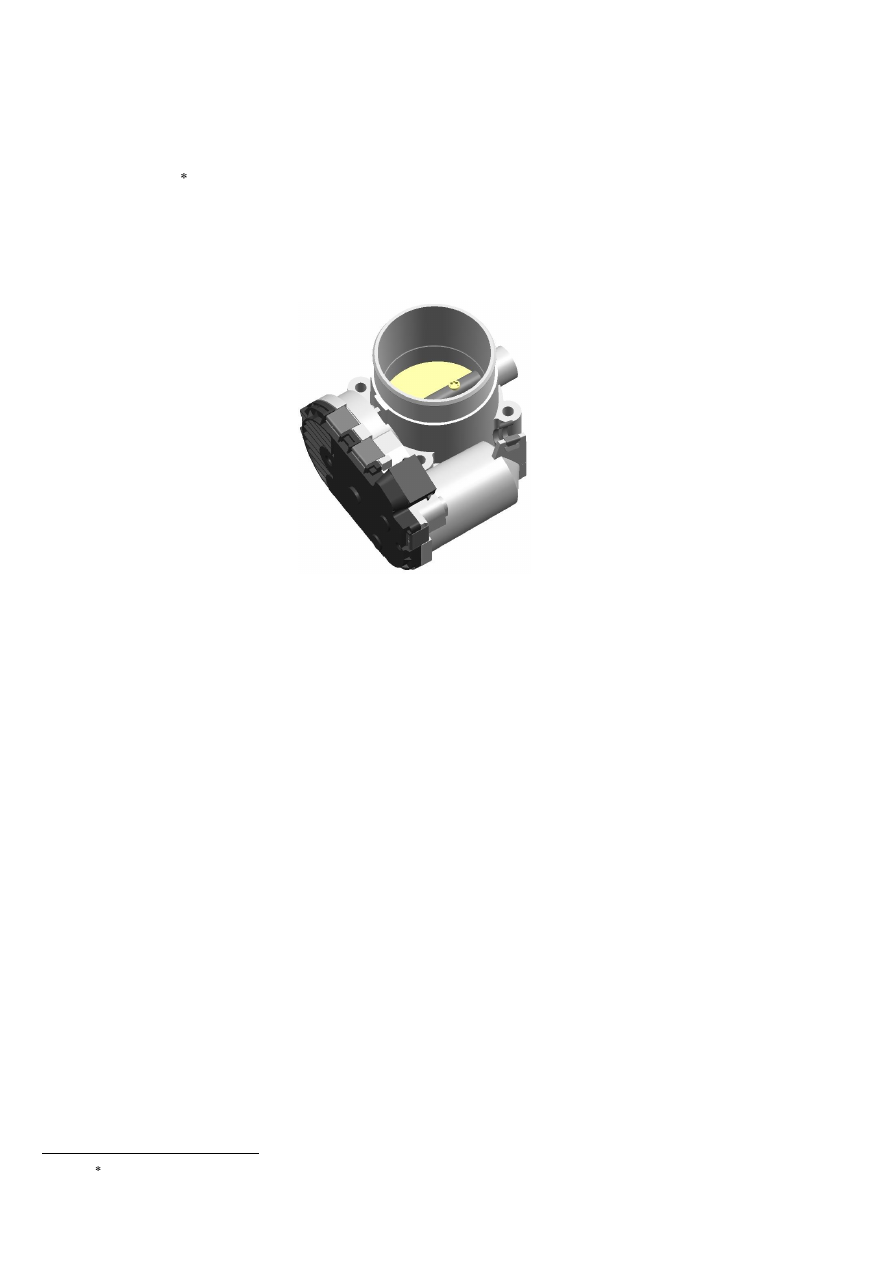

Рис.44. Дроссельный модуль

2.  Топливная  рампа  (топливопровод  распределительный)  0 280 151 256

ф.«Bosch» (40905.1100010

*

) с электромагнитными форсунками в сборе.

Топливная рампа - стальная, прямоугольного сечения, бессливная (тупико-

вая), со штуцером под быстросъёмное соединение, закрепляется на впускной тру-
бе двумя болтами. Относится к неремонтируемым изделиям.

Форсунки 4 (рис.45) удерживаются в рампе 2 с помощью специальных со-

единений  («клипс»),  не  допускающих  вращение  форсунок.  На  переднем  конце
рампы расположен закрытый колпачком 1 с уплотнительным резиновым кольцом
резьбовой штуцер, внутри которого находится ниппель. Штуцер служит для под-
соединения манометра диагностирования системы питания.

К  штуцеру  3  подсоединяется  топливопровод  с  помощью  специального

быстросъемного соединения.

Посадка  форсунок  во  впускной  трубе  уплотняется  с  помощью  резиновых

колец  5  круглого  сечения.  При  установке  рампы  с  форсунками  уплотнительные
резиновые  кольца  для  облегчения  установки  необходимо  смазывать  чистым  мо-
торным маслом.



 Обозначение в ПАО «ЗМЗ»





59



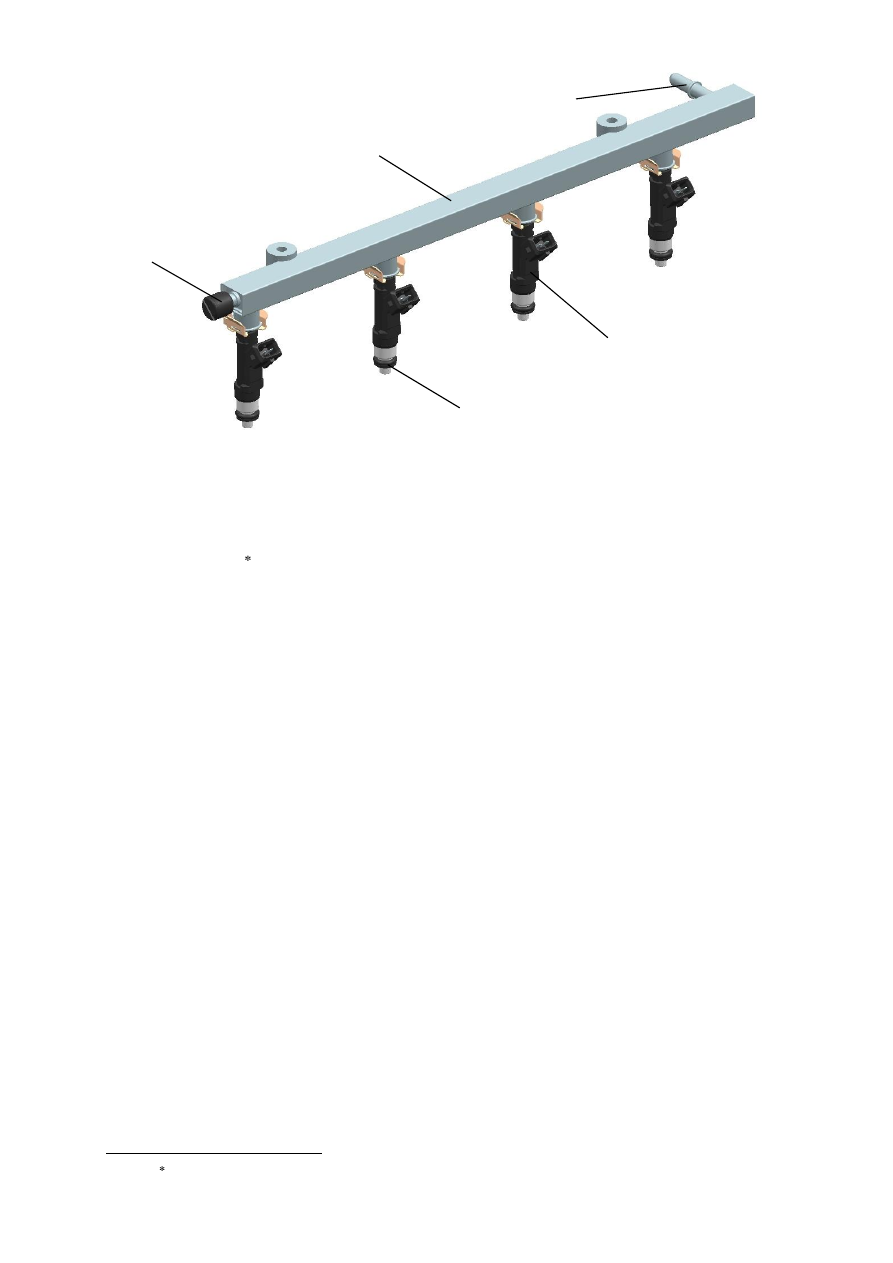

Рис.45. Топливная рампа с форсунками:

1 – защитный колпачок резьбового штуцера; 2 – топливная рампа; 3 – штуцер подвода топлива;
4 – форсунка; 5 – уплотнительное кольцо форсунки

3.  Электромагнитные  форсунки  EV14ЕL  0  280  158  237  ф.«Bosch»

(40904.1132010 ) с двухпоточным распыливанием топлива в количестве 4-х штук
в составе топливной рампы.

Электромагнитные  форсунки  предназначены  для  последовательного  или

попарно-параллельного фазированного впрыска топлива во впускные каналы  го-
ловки цилиндров.

Активное сопротивление обмотки форсунки при +20 ºС составляет 12 ± 0,6

Ом.

Форсунки относятся к неремонтируемым изделиям.

4. Катушки зажигания типа 0 221 504 027 ф.«Bosch» (40904.3705000

*

), 075

4075 0000 00 ф.«Beru» (40904.3705000-01

*

) и 407.3705000 пр-ва ЗАО «СОАТЭ».

Катушки  зажигания  (рис.46)  –  индивидуальные,  трансформаторного  типа,

размещены на крышке клапанов в количестве 4-х штук. Предназначены для фор-
мирования энергии высокого напряжения на свечи зажигания.

Относятся к неремонтируемым изделиям.



 Обозначение в ПАО «ЗМЗ»

1

2

3

4

5
