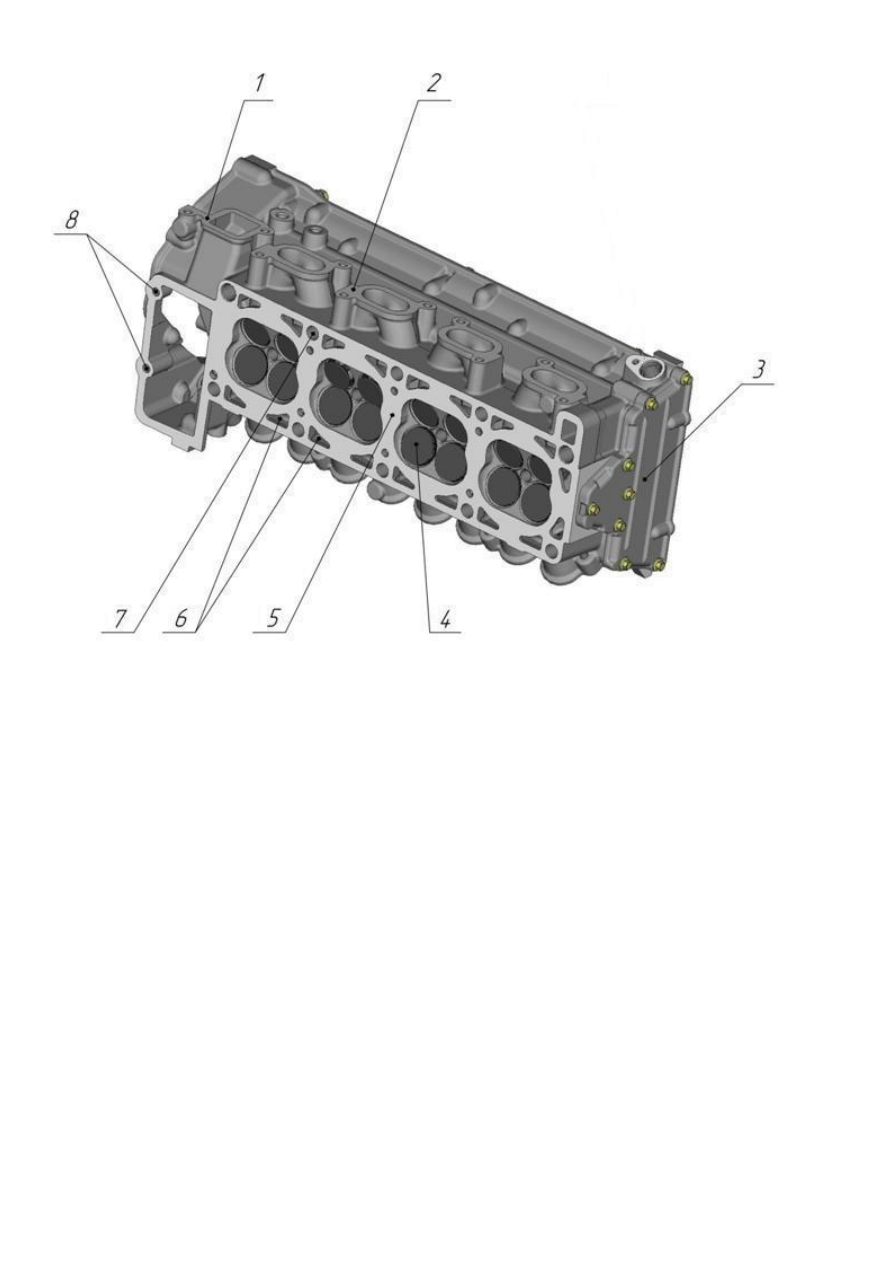

Рис.15. Головка цилиндров. Вид на камеры сгорания,

на фланец выпускного коллектора и на заднюю крышку:

1  –  фланец  крепления  термостата;  2  –  фланец  крепления  выпускного  коллектора;  3  –  задняя
крышка головки цилиндров; 4 – клапаны; 5 – плоскость прилегания к блоку цилиндров; 6 – ок-
на  рубашки  охлаждения;  7  –  отверстия  болтов  крепления  головки  цилиндров  к  блоку  цилин-
дров; 8 – отверстия болтов крепления крышки цепи к  головке цилиндров







25

Поршень 2 (рис.16) – отлит из алюминиевого сплава. Юбка поршня выпол-

нена  с  бочкообразным  вертикальным  профилем  и  микрорельефом  для  улучшения
приработки и снижения потерь на трение. В поперечном (горизонтальном) сечении
юбка поршня имеет форму овала, где больший радиус расположен перпендикуляр-
но оси поршневого пальца.

На днище каждого поршня сделана выемка для расположения части камеры

сгорания  и  четыре  цековки,  которые  предотвращают  касание  (удары)  о  днище
поршня тарелок клапанов при нарушении фаз газораспределения.

По наибольшему диаметру юбки поршни делятся на 5 размерных групп, по

диаметру отверстия под поршневой палец – на 2 группы. Маркировка размерных
групп выбивается на днище.

На торце поршня имеется надпись «FRONT» или «ПЕРЕД», служащая для

его  правильной  ориентации  при  установке  в  блок  цилиндров.  Поршень  должен
устанавливаться, ориентируясь данной надписью в сторону переднего торца бло-
ка цилиндров (в сторону расположения шкива-демпфера коленчатого вала).

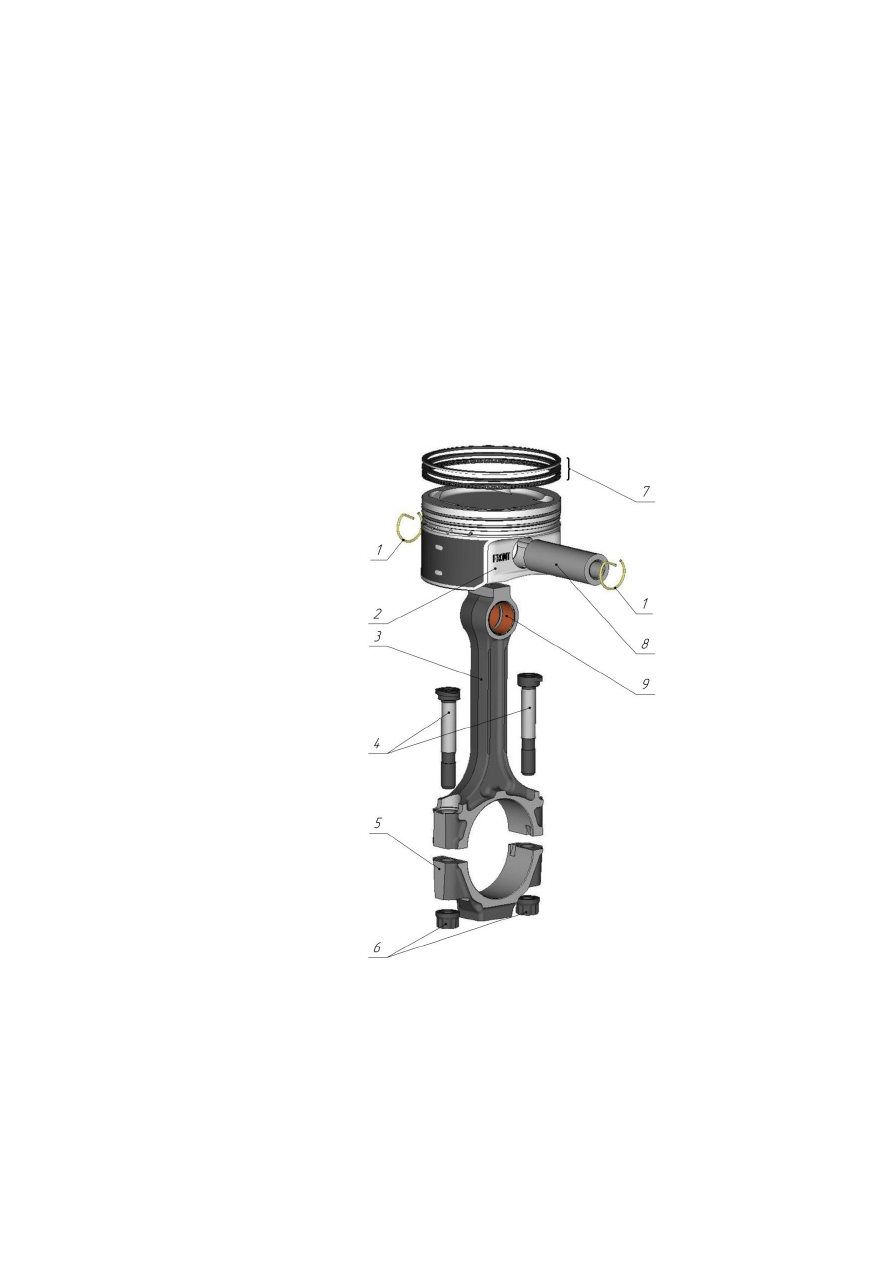

Рис.16. Поршень и шатун:

1 – стопорные кольца; 2 – поршень; 3 – шатун; 4 – болты шатуна; 5 – крышка шатуна; 6 – гайки;
7 – поршневые кольца; 8 – поршневой палец; 9 – втулка шатуна





26

Поршневые кольца устанавливаются по три на каждом поршне: два ком-

прессионных и одно маслосъемное.

Верхние компрессионные кольца 2 (рис.17) могут быть стальные или из вы-

сокопрочного  чугуна.  Прилегающая  к  цилиндру  поверхность  верхнего  компрес-
сионного  кольца  имеет  бочкообразную  форму.  Для  увеличения  износостойкости
эта поверхность покрыта хромом.

Нижние компрессионные кольца 3 изготавливаются из серого чугуна, име-

ют наружную коническую поверхность.  Кольцо должно устанавливаться на пор-
шень  маркировкой  «TOP»  или  маркировкой  товарного  знака  предприятия-
изготовителя в сторону днища поршня (вверх).

Маслосъемное кольцо составное. Состоит из двух стальных кольцевых дис-

ковых элементов 4 и пружинного расширителя 5.



Рис.17. Поршневые кольца:

1  –  поршень;  2  –  верхнее  компрессионное  кольцо;  3  –  нижнее  компрессионное  кольцо;
4 – кольцевой дисковый элемент; 5 – пружинный расширитель

Поршневые  пальцы  –  трубчатого  сечения,  стальные,  плавающего  типа,

при работе двигателя свободно вращаются в бобышках поршня и втулке шатуна.
Для увеличения твердости и износостойкости наружная поверхность пальца под-
вергнута  химико-термическому  упрочнению.  Осевое  перемещение  пальца  огра-
ничивается стопорными кольцами, установленными в канавках бобышек поршня.
Пальцы по наружному диаметру делятся на размерные группы.

Шатун 3 (рис.16) – стальной, кованый, со стержнем двутаврового сечения и

продольным отверстием подачи масла для смазки подшипника поршневого паль-
ца и охлаждения днища поршня. В поршневую головку шатуна запрессована брон-
зовая втулка, служащая подшипником поршневого пальца.

Крышка шатуна крепится к шатуну двумя центрирующими болтами с гайка-

ми.  Крышка  обрабатывается  совместно  с  шатуном,  поэтому  крышки  нельзя  пере-
ставлять с одного шатуна на другой.

Для правильной сборки на боковых поверхностях крышек и шатунов выбиты

порядковые номера цилиндров, в которые они были установлены. Крышка шатуна с
шатуном должны быть собраны таким образом, чтобы номера цилиндров или пазы
под вкладыши располагались с одной стороны.

Шатуны делятся на 4 группы по массе и на 4 размерные группы по диамет-

ру отверстия втулки под поршневой палец.





27

Коленчатый вал – пятиопорный, отлит из высокопрочного чугуна. Для раз-

грузки коренных подшипников от центробежных сил коленчатый вал имеет восемь
противовесов. Износостойкость коренных, шатунных шеек и поверхностей заднего
фланца,  контактирующих  с  рабочей  кромкой  сальника,  обеспечивается  поверх-
ностной  закалкой  токами  высокой  частоты.  Галтели  коренных  и  шатунных  шеек
вала накатываются роликами для их упрочнения. Вал динамически сбалансирован.

В коренных (кроме средней) и шатунных шейках просверлены сквозные от-

верстия, которые соединяются косыми сверлениями, проходящими сквозь шейки
и щеки вала. Данные каналы служат для подачи масла к шатунным подшипникам.
В  месте  выхода  сверлений  в  щеках  находятся  специальные  грязеулавливающие
полости, закрытые резьбовыми пробками. В процессе вращения коленчатого вала
грязь и продукты износа, находящиеся в масле, отделяются за счет действия цен-
тробежной силы инерции и накапливаются в этих полостях. Происходит дополни-
тельная, помимо фильтра, очистка масла.

Направление вращения коленчатого вала – правое (при направлении взгляда

на шкив-демпфер).

Коленчатый вал установлен в коренных опорах блока цилиндров, в которых

расположены вкладыши коренных подшипников.

Вкладыши коренных и шатунных подшипников коленчатого вала стале-

алюминевые. Верхние вкладыши коренных подшипников имеют канавку и отвер-
стие для подачи масла, нижние – без канавок. Верхние и нижние вкладыши ша-
тунных  подшипников  одинаковые,  с  отверстием  для  подвода  масла  в  масляный
канал шатуна.

Осевое перемещение коленчатого вала ограничивается упорными полушай-

бами 3, 6 (рис.18), расположенными по обе стороны средней (третьей) коренной
опоры в проточках крышки и блока цилиндров. Полушайбы поверхностью с ка-
навками обращены к щекам коленчатого вала. Нижние полушайбы удерживаются
от вращения за счет выступов, входящих в пазы на торцах крышки среднего ко-
ренного подшипника.

Нижние полушайбы упорного подшипника сталеалюминевые. Верхние по-

лушайбы упорного подшипника выполнены полностью из алюминиевого сплава.
Могут устанавливаться полиамидные полушайбы 3 переднего упорного подшип-
ника.
