Двигатель ЗМЗ 40906.10. Руководство - часть 2
















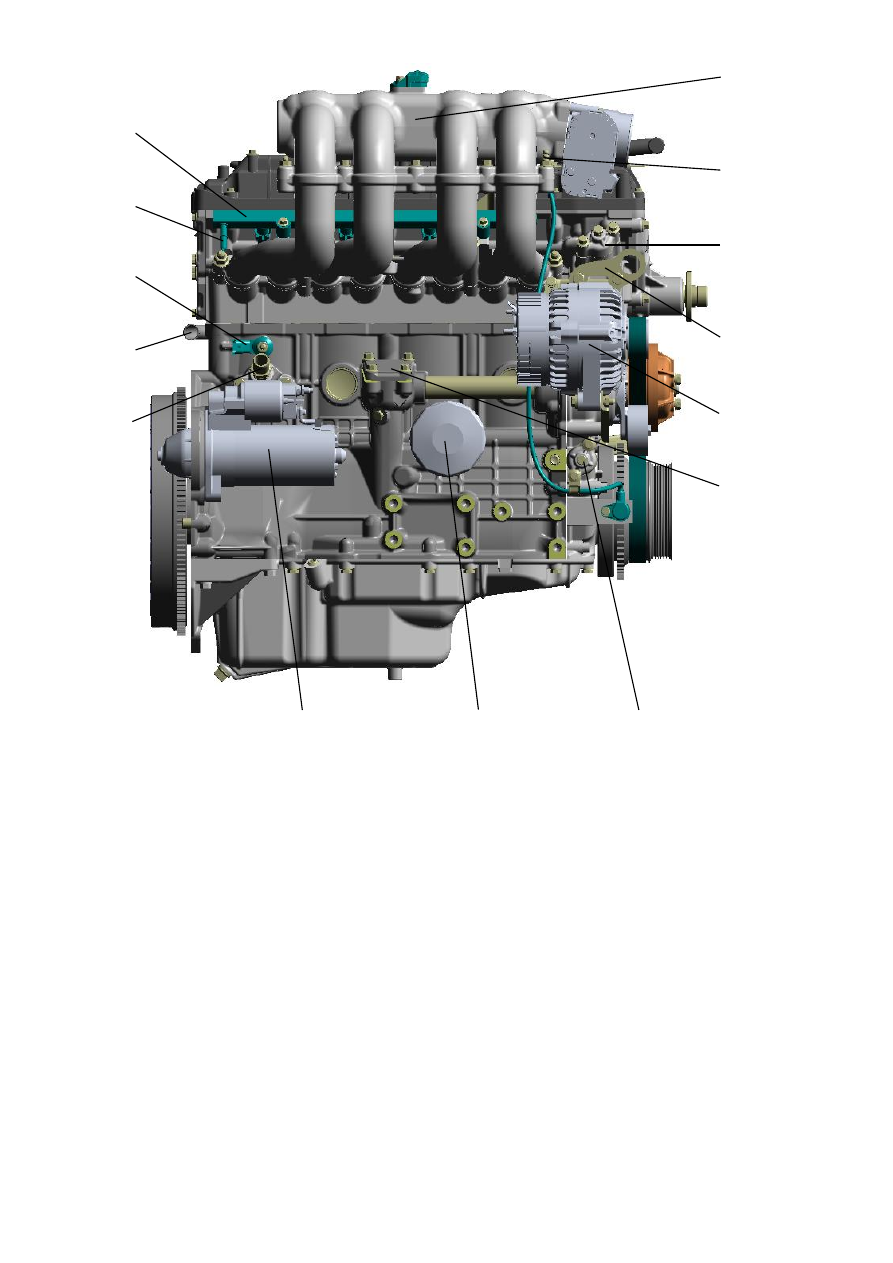

Рис.4. Вид слева:

1  –  штуцер  отвода  охлаждающей  жидкости  в  отопитель;  2  –  патрубок  подвода  охлаждающей
жидкости из отопителя; 3 – датчик детонации; 4 – штуцер топливопровода; 5 – топливная рам-
па; 6 – ресивер; 7 – шпилька крепления провода «–» КМСУД; 8 – крышка верхнего гидронатя-
жителя; 9 – передний кронштейн подъема двигателя; 10 – генератор; 11 – крышка привода мас-
ляного  насоса;  12  –  крышка  нижнего  гидронатяжителя;  13  –  масляный  фильтр;
14 – стартер
















                                     14                              13                          12















10


11

















Рис.5. Вид двигателя сверху:

1 – трубка вентиляции с обратным клапаном; 2 – дроссельный модуль; 3 – трубка вентиляции;
4  –  ресивер;  5  –  датчик  абсолютного  давления  и  температуры;  6  –  разъём  датчика  положения
коленчатого вала; 7 – форсунка; 8 – топливная рампа; 9 – этикетка обозначения комплектации
двигателя; 10 – крышка клапанов; 11 – катушка зажигания; 12 – крышка клапана разрежения;
13 – крышка маслоналивного патрубка


              1             2          3           4                5              6             7              8

                13                         12                           11                      10                     9





10



Рис.6. Вид спереди двигателя с насосом ГУР:

1  –  автоматический  механизм  натяжения;  2  –  ремень  привода  водяного  насоса  и  генератора;
3  –  шкив  генератора;  4  –  шкив  вентилятора;  5  –  шкив насоса  ГУР;  6  –  шкив  водяного  насоса;
7 – ремень привода вентилятора и насоса ГУР; 8 – шкив-демпфер коленчатого вала


































11





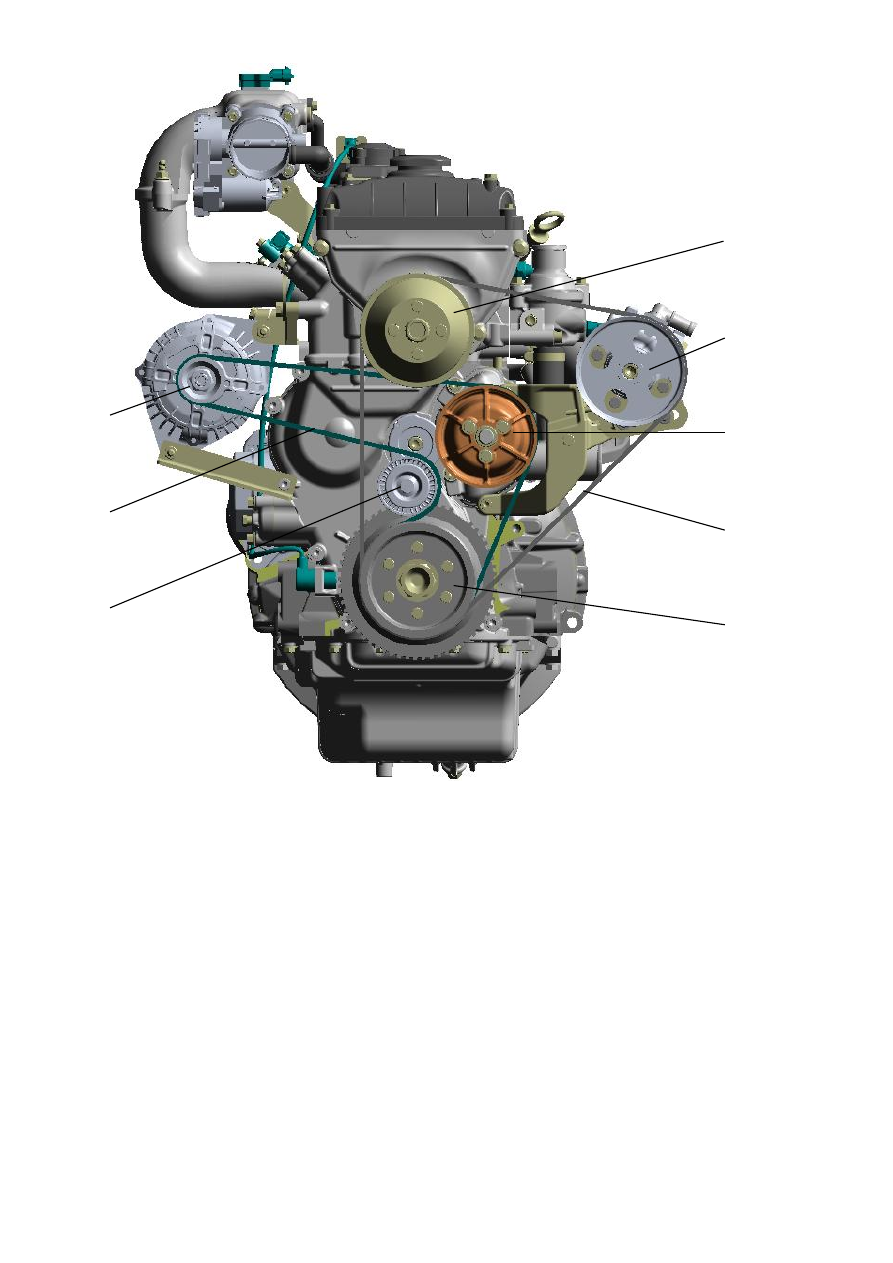

Рис.7. Вид спереди двигателя с компрессором кондиционера и насосом ГУР:

1 – автоматический механизм натяжения; 2 – вспомогательные направляющие ролики; 3 – шкив
компрессора  кондиционера;  4  –  шкив  генератора;  5  –  шкив  вентилятора;  6  –  шкив  водяного
насоса; 7 – шкив насоса ГУР; 8 – ремень; 9 – шкив-демпфер коленчатого вала
